吊篮施工方案计算书(花架梁非标架高)

110 的 4.8 级螺栓连接，现按最危险工作状态单个螺栓受力校核。
4.8 级螺栓的屈服强度
s =320MPa ，抗拉强度 b =400MPa
螺栓计算应力面积 S 157 mm
2
计算应力
满足强度要求，可以安全投入使用。
7、承载能力计算
由前面计算可知，每个悬挂机构对楼面的载荷主要在前支座：
用公式表示即为： Cwr
M w Li S wr Lb
3
Wll Lo
式中： C wr -配重悬挂支架稳定系数，大于或等于 3：
Wll -起升机构极限工作载荷,
Wll 4.3532 1.8212 4.72kN 472kg ；（单侧支架）
M w -配重质量, 20×25kg=500kg（单侧支架）
吊篮前支架长为 1.20m，后支架长为 5.00m。
吊篮锚固类型采用配重悬挂，配重重量为 20.00kN。
吊篮支架悬挂横梁型钢选用工字钢，型钢型号为 18 号工字钢。
吊篮钢丝绳选用 6×19，钢丝绳直径为 8.70mm。
吊篮自重为 4.80kN，钢丝绳自重为 1.30kN，悬挑支架自重为 1.60kN。
每个前支座处楼面受力：NE=6.695KN
现场技术说明：前支座底部木板尺寸：1.2×0.3×0.2m；(后支座同理)
前支座离楼板短边距离（a）：≥0.5m；
前支座传递荷载标准值：NE=6.695KN ；（后支座受力小与前支座）
楼板的计算跨度： L 4m 。
根据建筑结构荷载规范 GB50009-2012 中的规定可得：
第一章
吊篮安全验算
1.1 依据规范
《建筑施工工具式脚手架安全技术规范》JGJ 202-2010

吊篮计算书

吊篮承受的力荷载验算：
验算假定：由于吊篮主要承受拉力，弯矩较小，所以验算时不考虑弯矩的影响。

1、恒荷载
吊篮材料选用直径为12的热压HPB235级带肋钢筋。

所以吊篮自重：p=20kg
2、活荷载
1个施工人员：q=80kg（每人重量80kg）
3、吊篮所承受的力荷载P为：
根据1和2，可得：P=1.2*p+1.4*q=136kg=1.36KN（式中1.2和1.4分别为恒荷载和活荷载分项系数）
本工程采取两个吊点，所以每个吊点所承受的力应为：P1=P/2=2.72/2=1.36KN
4、吊篮材料验算
吊篮的安全系数一般不小于8，取安全系数为10；
HPB235级钢筋的抗拉强度设计值fy=210N/mm，根据材料力学中的应力公式可得Ф12钢筋主应力σ=1360*4/π*D²=12N/㎜≤210N/mm，所以满足设计要求。

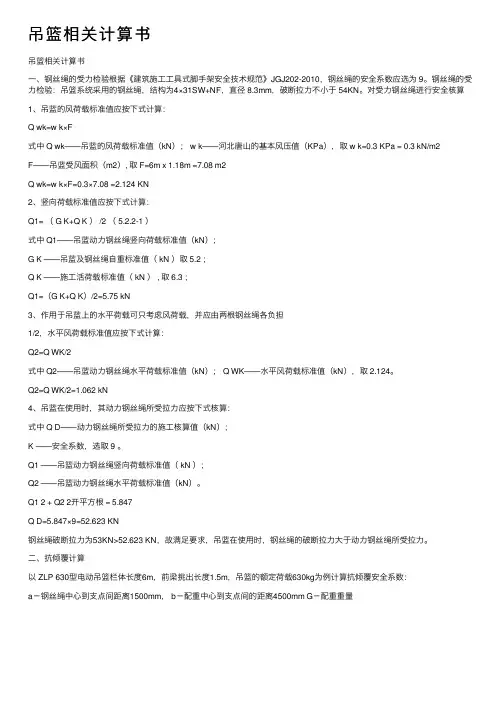

吊篮相关计算书

吊篮相关计算书吊篮相关计算书⼀、钢丝绳的受⼒检验根据《建筑施⼯⼯具式脚⼿架安全技术规范》JGJ202-2010，钢丝绳的安全系数应选为 9。

钢丝绳的受⼒检验：吊篮系统采⽤的钢丝绳，结构为4×31SW+NF，直径 8.3mm，破断拉⼒不⼩于 54KN。

对受⼒钢丝绳进⾏安全核算1、吊蓝的风荷载标准值应按下式计算：Q wk=w k×F式中 Q wk——吊蓝的风荷载标准值（kN）； w k——河北唐⼭的基本风压值（KPa），取 w k=0.3 KPa = 0.3 kN/m2F——吊蓝受风⾯积（m2）, 取 F=6m x 1.18m =7.08 m2Q wk=w k×F=0.3×7.08 =2.124 KN2、竖向荷载标准值应按下式计算：Q1= （ G K+Q K ） /2 （ 5.2.2-1 ）式中 Q1——吊蓝动⼒钢丝绳竖向荷载标准值（kN）；G K ——吊蓝及钢丝绳⾃重标准值（ kN ）取 5.2 ；Q K ——施⼯活荷载标准值（ kN ） , 取 6.3 ；Q1=（G K+Q K）/2=5.75 kN3、作⽤于吊蓝上的⽔平荷载可只考虑风荷载，并应由两根钢丝绳各负担1/2，⽔平风荷载标准值应按下式计算：Q2=Q WK/2式中 Q2——吊蓝动⼒钢丝绳⽔平荷载标准值（kN）； Q WK——⽔平风荷载标准值（kN），取 2.124。

Q2=Q WK/2=1.062 kN4、吊蓝在使⽤时，其动⼒钢丝绳所受拉⼒应按下式核算：式中 Q D——动⼒钢丝绳所受拉⼒的施⼯核算值（kN）；K ——安全系数，选取 9 。

Q1 ——吊篮动⼒钢丝绳竖向荷载标准值（ kN ）；Q2 ——吊篮动⼒钢丝绳⽔平荷载标准值（kN）。

Q1 2 + Q2 2开平⽅根 = 5.847Q D=5.847×9=52.623 KN钢丝绳破断拉⼒为53KN>52.623 KN，故满⾜要求，吊蓝在使⽤时，钢丝绳的破断拉⼒⼤于动⼒钢丝绳所受拉⼒。

高空作业吊篮计算书

1、高处作业吊篮计算书一、计算依据：JGJ202-2010《建筑施工工具式脚手架平安技术规范》GB19155-2003《高处作业吊篮》二、上部悬挂机构稳定性合格条件：悬挂机构的稳定系数必需≥2。

三、计算条件：1、吊篮额定载荷量：500kg 。

2、吊篮自重：650kg （包含工作平台、提升机、平安锁和钢丝绳重量）。

3、吊篮配重及后插杆、后支架等：合计1000kg四、计算简图：五、计算内容1、抗倾覆平安系数抗倾覆平安系数等于配重矩比前倾力矩，其比值不得小于2。

（1）吊篮正常安装状态前梁伸缩长度a ≤1.5米，前后支座距离为b=4.5米抗倾覆系数=P×b W×a =1000×4.5(500+650)×1.5=2.61＞2（2）吊篮非正常安装状态前梁伸缩长度a=1.7米，前后支座距离为b=4.3米抗倾覆系数=P×b W×a =1000×4.3(500+650)×1.7=2.20＞2 2、钢丝绳破断拉力计算（由2根钢丝绳各负担1/2）按容许应力法进行核算，计算荷载采纳标准值，平安系数K 应选取9。

（1）竖向荷载标准值：Q 1=（G k +Q k ）/2=（500+650）×10/2=5750N（2）水平荷载值（只考虑风荷载）：Q 2=Q wk /2依据《建筑施工工具式脚手架平安技术规范》JGJ202-2010 条，在工作状态下，基本风压值不低于500Pa ，按1.5倍基本风压值计算。

依据本工程实际工况，按最大受力面积，吊篮长度为5m ，高度1.1m 。

Q 2=500×5×1.12=1375N（3）钢丝绳所受拉力：Q D =√Q 12+Q 22=√57502+13752=5912N （4）查表d=8.3mm 钢丝绳破断拉力为59134NK=59134/5912=10＞93、支承悬挂机构前支架处的结构强度验算N D =Q D (1+a b)+G D =5912×（1+1.5/4.5）+4500=12382N G D 为吊篮悬挑横梁自重：450kg ×10=4500N该工程最低为C30混凝土，f ck =20.1N/mm 2所以支撑点处的最小受力面积：s=N D /f ck =12382/20.1=616mm 2 远小于本工程电动吊篮支撑点处的面积。

吊篮计算书

悬挂式吊篮计算书计算依据：1、《建筑施工工具式脚手架安全技术规范》JGJ202-20102、《钢结构设计标准》GB50017-20173、《高处作业吊篮》GB/T19155-2017一、吊篮参数二、荷载参数计算简图：悬挂式吊篮_侧立面悬挂式吊篮_正立面三、荷载计算吊篮受风面积：F=5.5×1.2=6.6 m2吊篮的风荷载标准值：Q wk=ωk×F=0.479×6.6=3.158 kN吊篮底部最大面积：A=5.5×0.7=3.85 m2施工活荷载标准值：Q k= q k'×A=1×3.85=3.85 kN吊篮动力钢丝绳竖向荷载标准值：Q1=(G K+Q k)/2=(5.6+3.85)/2=4.725 kN 吊篮动力钢丝绳水平荷载标准值：Q2=Q wk/2=3.158/2=1.579 kN动力钢丝绳所受拉力的施工核算值：Q D=K(Q12+Q22)0.5=9×(4.7252+1.5792)0.5=44.837 kN支撑悬挂机构前支架的结构所承受的集中荷载：N D= Q D(1+L1/L2)+G D=44.837×(1+1.5/4.5)+0.552=60.335 kN吊篮使用时，吊点承受载荷按下式计算：Q0= K0(Q12+Q22)0.5其中Q0 - 吊点处承受载荷(kN)K0 - 载荷冲击系数Q0=2×(4.7252+1.5792)0.5=9.964 kN四、钢丝绳校核[F g]=α×n×F g=0.85×2×47.292=80.396 kN[F g]=80.396 kN ≥Q D=44.837 kN满足要求！五、配重验算支承悬挂机构后支架的结构所承受的集中荷载：T=3×(Q0×L1/L2)=3×(9.964×1.5/4.5)=9.964 kN允许最小配重重量：m0=T×100=9.964×100=996.38 kg实际配重：m=1000 kg≥m0=996.38 kg满足要求！六、悬挂横梁强度验算1、悬挂横梁抗压强度验算横梁受轴向压力为N=Q0/tanθ=9.964/0.8=12.455kN其中θ - 前拉杆与横梁的夹角tanθ=h/L1=1.2/1.5=0.8长细比λ=L1/i=1.5×103/(3.07×10)=48.86查《钢结构设计标准》(GB50017-2017)附表D得φ=0.861 N/(φAf)=12.455×103/(0.861×11.748×102×205)=0.06≤1满足要求！。

吊篮计算书(12mm宽女儿墙做吊篮前支架)

吊篮计算书(12mm宽女儿墙做吊篮前支架)XXX Book1.XXX Book1.1 XXXBased on the actual n of this project。

a front bracket needs to be set up on the parapet beam to ce the n length of the front beam and ensure the safety of the project.1.2 n of Anti-Tipping Coefficient for Hoist BasketAccording to the actual n requirements on site。

the frontbeam of the hoist XXX een 1.3m and 1.5m。

Therefore。

the anti-tipping coefficient of XXX.It meets the requirements of GB-2003 Hoist Basket Standard 5.2.7: the。

of anti-tipping moment of XXX shall not be less than 2 under normal working ns.K=(G×b)/(F×a)≥2Where K is the anti-tipping coefficient;F is the total mass of the hoist platform。

lifting mechanism。

electrical system。

wire rope。

and rated load;G is the mass of the counterweight。

kg;a is the distance from the center of the load-bearing wire rope to the fulcrum。

吊篮计算书

吊篮计算书悬挂式吊篮计算书计算依据：1、《建筑施工工具式脚手架安全技术规范》JGJ202-20102、《钢结构设计规范》GB50017-2003一、吊篮参数二、荷载参数计算简图：悬挂式吊篮_侧立面悬挂式吊篮_正立面三、荷载计算吊篮受风面积：F=6×1.21=7.26 m2吊篮的风荷载标准值：Q wk=ωk×F=0.317×7.26=2.304 kN/m2施工活荷载标准值：Q k= 6.3kN吊篮动力钢丝绳竖向荷载标准值：Q1=(G K+Q k)/2=(5+6.3)/2=4.78 kN吊篮动力钢丝绳水平荷载标准值：Q2=Q wk/2=2.304/2=1.152 kN钢丝绳所受拉力的施工核算值：Q D=K(Q12+Q22)0.5=(4.782+1.1522)0.5=4.92kN 支撑悬挂机构前支架的结构所承受的集中荷载：N D= Q D(1+L1/L2)+G D=4.92×(1+1.1/5)+4.862=11.002 kN四、钢丝绳校核[F g]=α×n×F g=0.85×2×55.7=94.69 kN动力钢丝绳所受拉力的施工核算值：4.92×9=44.28 kN[F g]=94.69 kN＞44.28 kN满足要求！五、配重验算支承悬挂机构后支架的结构所承受的集中荷载：T=2×(Q D×L1/L2)=2×(4.92×1.1/5)=2.17 kN允许最小配重重量：m0=T×100=2.17×100=217kg实际配重：m=900 kg＞m0=217 kg满足要求！六、悬挂横梁强度验算1、悬挂横梁抗弯强度验算M max=Q D×L1=4.92×1.1=5.42 kN·mσ=M max/ W=5.42×106/(20.61×103)=262.98 N/mm2σ=2361.792 N/mm2＞f=205 N/mm2不满足要求，建议调整悬挂横梁尺寸2、悬挂横梁抗剪验算V max=Q D+g k×L1=44.251+0.797×1.1=45.128 kN τmax=V max/(8I zδ)[bh02-(b-δ)h2]=45.128×1000×[70×702-(70-8)×622]/(8×721200×8)=102.339 N/mm2τmax=102.339 N/mm2≤τ=125 N/mm2满足要求！。

施工用吊篮计算书

吊篮计算书1.吊篮结构示意图2。

荷载计算Ф16钢筋单位长度重量=15.48N/m；作业人员和工具总重=3000N；风载、雪载等因素忽略不计。

3.AB面处焊缝强度的计算（1)各点及焊缝如下所示：（2)焊缝强度计算:为保证安全，选取极限状态，假设作业人员、工具和吊篮的重心位于O 点。

设重力，焊缝剪力，焊缝弯矩. =＊+＊+=15.48＊（0。

6＊6+0。

7＊2)+15。

48＊（0。

6*7+0.7＊3+0。

922＊6+0。

1＊20)+3000=3291N==3291N =＊0。

6=3291*0。

6=1974N ＊M两钢筋之间的焊缝当作对接焊缝处理。

对于单个角焊缝,焊脚尺寸=6mm,焊缝计算长度L=100—2t=100-2*10=80mm 。

焊缝截面对中性轴x 轴的惯性矩：= =*612**588*＊24* =3。

48＊1轴处以上焊缝截面对中性轴的面积矩：==80*612*300 –80*588＊300 =5.76*2轴处以上焊缝截面对中性轴的面积矩：==40*612＊320 –40*588＊320=3。

07*最大正应力（3轴处)为 ===⨯831048.3340*10*1974=1.92Mpa 〈140 Mpa 满足要求推知1、2轴处正应力=＊=1。

46 Mpa=*=1。

69 Mpa最大切应力(1轴处)为===⨯⨯241048.376.5*10*3291850。

225 Mpa 〈80 Mpa 满足要求推知2、3轴处切应力===⨯⨯241048.376.5*10*329185=0。

12Mpa=0 验算1、2、3处的折算应力=1。

63Mpa=1。

82 Mpa=1.92Mpa 均满足要求 3。

C 截面处强度计算施工时，吊篮弯钩处挂在构件上,考虑安全因素，假设接触面积较小，作用于C 点的为集中力。

弯矩对C 截面应力的影响不加考虑。

=+＊（0。

7＊2+0。

6*2）+＊(0.6＊2+0。

922*2+0.1*8）=3291+50.9+23.2=2255。

吊篮专项方案计算书

一、项目背景随着城市化进程的加快，高层建筑的增多，吊篮作为一种高空作业设备，广泛应用于建筑施工、市政设施维护等领域。

为确保吊篮的安全使用，本方案对吊篮的专项方案进行计算，以确保其安全性能满足相关规范要求。

二、吊篮参数1. 吊篮类型：双吊点吊篮2. 吊篮额定载重：500kg3. 吊篮最大工作高度：60m4. 吊篮运行速度：1.5m/min5. 吊篮悬吊机构：钢丝绳6. 吊篮工作平台尺寸：2m×1.5m三、计算依据1. 《建筑施工高处作业安全技术规范》（JGJ80-2016）2. 《建筑机械使用安全技术规程》（JGJ33-2012）3. 《吊篮安全规范》（GB/T 19155-2017）四、计算内容1. 吊篮悬吊机构计算（1）钢丝绳受力计算根据吊篮额定载重和吊篮运行速度，计算吊篮悬吊机构的受力：吊篮额定载重 G = 500kg吊篮运行速度 v = 1.5m/min重力加速度g = 9.8m/s²吊篮悬吊机构受力F = G × v / gF = 500kg × 1.5m/min / 9.8m/s²F = 76.53N（2）钢丝绳强度校核根据《吊篮安全规范》（GB/T 19155-2017），钢丝绳强度校核公式为：F ≤ K × S其中，F为吊篮悬吊机构受力，K为安全系数，S为钢丝绳截面积。

根据规范要求，安全系数 K 取值为 5，钢丝绳截面积 S 取值为16mm²。

F ≤ 5 × 16mm²76.53N ≤ 80N钢丝绳强度满足要求。

2. 吊篮平台稳定性计算（1）吊篮平台自重计算吊篮平台自重 G1 = 500kg（2）吊篮平台稳定性校核根据《建筑施工高处作业安全技术规范》（JGJ80-2016），吊篮平台稳定性校核公式为：G ≤ G1× 0.8其中，G为吊篮平台总重，G1为吊篮平台自重。

G ≤ 500kg × 0.8G ≤ 400kg吊篮平台稳定性满足要求。

吊篮计算书

吊篮计算书10.1架体自重：200kg（2KN）10.2活动荷载：人荷载：200kg（2KN）物料荷载L100kg（1KN）10.3 Ф12.5钢丝绳允许拉力允许提升负荷 1600kg（16KN）允许载人负荷 1000kg（10KN）10.4 架体自重：200kg(2kn) 即恒载10.5 活荷载：①人荷200kg（2kn） ②物料荷载100kg（1KN）10.6 Ф12.5钢丝绳允许拉力允许提升负荷 1600kg（16KN）允许载人负荷 1000kg（10KN）永久荷载：2kn×1.2=2.4(kn),式中1.2为永久荷载分项系数。

活荷载L（升降时）2kn×1.4=2.8(kn),式中1.4为活荷载分项系数。

活荷载：（物料升降时）1kn×1.4=1.4(kn),式中1.4为活荷载分项系数。

荷载共重：p=2.4+1.8+1.4=6.6(kn)<载人负荷10kn和提升负荷16kn . F×4=5×4=20kn·m;G×0.9=6.6×0.9=5.94knm；式中0.9为荷载折减系数 K=20/5.94=3.37>2（抗倾覆成立）支座处剪力：女儿墙高度为0.9m cosa=4/√4²+0.9²=0.976V=6.6kn×cosa=6.6×0.976=6.44kn支座处弯矩：M=6.6×0.9=5.94kn·m。

采用钢管时（Ф48×3.5）。

扣件为铸件扣件，拧紧时扭短为40-50kn·m。

10.7验算吊篮整体抗倾覆：（5×5.1—5.94）/5.94=3.59>2 经验算吊篮抗倾覆满足要求。

10.8Ф12.5钢丝绳允许拉力16KN >6.6 =3.3kn2经过对吊篮抗倾覆的验算，己经得知钢丝绳承受拉力为6.6 Kn，因为在吊篮两侧分别各有一根钢丝绳承受向下的拉力，所以每根钢丝绳承受的拉力为3.3 Kn，单根钢丝绳的允许拉力为16Kn，所以，钢丝绳的允许拉应力满足要求。

悬挂式吊篮计算书

吊篮计算书一、计算依据1、《建筑施工工具式脚手架安全技术规范》JGJ202-20102、《钢结构设计规范》GB50017-2003二、吊篮计算参数（图1）吊篮工作平台立面图（图2）吊篮悬挂机构立面图三、荷载统计吊篮受风面积：F=h×l=1.45×6=8.7m2根据相关参数可得：ω0=0.3kN/m2μz=1μs=1.3*A n/(h×l)=1.3×0.6/(1.45×6)=0.09风荷载标准值：ωk=μzμsω0=1×0.09×0.3=0.027kN/m2则吊篮的风荷载标准值：Qwk=ωk×F=0.027×8.7=0.234kN吊篮底部面积：A=l×b=6×0.76=4.56m2施工活荷载标准值：Q k1=q k1×A=1×4.56=4.56kN四、钢丝绳安全验算吊篮动力钢丝绳竖向荷载标准值：Q1=(G K+Q k1)/2=(6+4.56)/2=5.28kN 吊篮动力钢丝绳水平向荷载标准值：Q2=Q wk/2=0.234/2=0.117kN吊篮动力钢丝绳所受拉力核算值：Q D=K(Q12+Q22)0.5=9×(5.282+0.1172)0.5=47.532kN支撑悬挂机构前支架的结构所承受的集中荷载：N D=Q D×(1+L1/L2)+G k=47.532×(1+0.5/4.6)+6=58.698kN[F g]=α×n×F g=0.85×2×156=265.2kN[F g]=265.2kN≥Q D=47.532kN满足要求五、配重验算支承悬挂机构后支架的结构所承受的集中荷载：T=2×(Q D×L1/L2)=2×(47.532×0.5/4.6)=10.333kN允许最小配重重量：m0=T×1000/10=10.333×1000/10=1033.297kg实际配重：m=2000kg≥m0=1033.297kg满足要求六、悬挂横梁强度验算1、悬挂横梁抗弯强度验算M max=Q D×L1=47.532×0.5=23.766kN·mσ=M max/W=23.766×105/(11.93×103)=199.211N/mm2σ=199.211N/mm2≤[f]=205N/mm2满足要求2、悬挂横梁抗剪验算V max=Q D+g k×L1=47.532+0.067×0.5=47.565kNτmax=V max S/Ib0=47.565×15.25/(29.81×2)=12.167N/mm2≤[τ]=125N/mm2 满足要求。

电动吊篮计算书【范本模板】

吊篮计算书一、前端悬挑1。

7M计算书根据厂家出厂安装说明书技术参数，以最大组合6米长吊篮计算:（单根承重钢丝绳额定破断拉力:S取53KN，钢丝绳D=8.3mm）1、荷载计算参数(1） 6米钢制平台，自重500kg（包含提升、安全锁、电控箱、电机）（2）钢丝绳φ8。

3mm、按25m高、钢丝绳根数4根（安全钢丝绳2根、工作钢丝绳2根。

）4根×25m×0。

295kg/m=29。

5kg（3) 额定载重：300kg（4）承重钢丝绳D=8。

3mm，额定破断拉力S=53KN。

2、抗倾覆计算根据高处作业吊篮GB19155—2017（6。

5.5。

3 ）在正常工作状态下，吊篮悬挂机构的抗倾覆力矩与倾覆力矩的比值C Wt 不得小于3。

计算简图C Wt * L o *W u≤M w ＊L i + S wt＊L bC Wt—-配重悬挂支架稳定系数，大于或等于3；W u --起重机构极限工作载荷，单位为千克；M w—-配重质量,单位为千克;S wt—-配重悬挂支架质量，单位为千克；（长度4m，）L o-—配重悬挂支架外侧长度,单位为米;L b——支点到配重悬挂支架重心的距离，单位为米；L i—-配重悬挂支架内侧长度，单位为米；故：3＊1.7*（500+29。

5+300）≤1000＊4+1。

15*2294230.45≤4263.35即：M w配重质量为1000千克；单个配重重量：25kg抗倾覆G配（取值）=40块x 25(kg/块)=1000kg施工现场安装配重总数量40块.3、钢丝绳安全系数计算：n=S×a/WW: 额定载重量、悬吊平台自重和钢丝绳自重等所产生的重力之和W=(500+29。

5+300）*10/1000=8.29KNS：单根承重钢丝绳额定破断拉力KN,D=8。

3mm钢丝绳S=53KN a：受力钢丝绳根数n＝53kN×2/8。

29kN＝12.78根据高处作业吊篮GB19155-2017(6.6.1）钢丝绳安全系数不应小于8结论：安全。

吊篮计算书

计算书钢丝绳抗破断力计算：（我司吊篮采用的是无锡法尔胜金属制品有限公司生产的Φ8.6航空用钢丝绳，其破断拉力为65.5KN。

ZLP-800型电动吊篮额定载重：800KG悬吊平台重量：320KG（按6m吊篮计算）标准规定电动吊篮钢丝绳的安全系数不小于9N=s*a/w≥9 N—安全系数S—单根承重钢丝绳的额定破断接力，为65.5KN a—承重钢丝绳根数W—指荷载（0.8+0.32）*9.8=10.976KNN=65.5×2÷12.9=11.753＞9钢丝绳符合规范要求，满足安全要求。

抗倾覆系数计算：简图（以前臂伸出1800mm，后臂长度4400mm为例）：F G抗倾覆安全系数应满足K＝M抗／M倾＝G•b / F•a ＞2按前吊臂长a=1.8m 后为b=4.4m，单臂吊重=按物料重+篮体自重计算。

F1=最大物料重（含施工人员）=800/2=400kg F2=单边篮体及附件自重=150kgM倾=（F1+F2）×a×9.8=（400+150）×1.8×9.8=9702NG1=单边支架配重=500kg G2=非标后支架等自重=80kgM抗=（G1+G2）×b×9.8=（500+80）×4.4×9.8=25009.6N核算结果：K＝M抗／M倾= 25009.6／9702=2.58 ＞2 （安全系数）符合国标要求。

风荷载计算：工程名称：智能化信息系统研究平台（科研）工程工程所在城市：北京工程基本风压：0.45kN/m2工程强度校核处标高：73.9m1、基本计算公式（1）.场地类别划分：根据地面粗糙度，场地可划分为以下类别：A 类近海面，海岛，海岸，湖岸及沙漠地区；B 类指田野，乡村，丛林，丘陵以及房屋比较稀疏的乡镇和城市郊区；C 类指有密集建筑群的城市市区；D 类指有密集建筑群且房屋较高的城市市区；智能化信息系统研究平台（科研）工程按D 类地区计算风压（2）.风荷载计算：幕墙属于薄壁外围护构件，根据《建筑结构荷载规范》GB50009-2001（2006年版）7.1.1采用风荷载计算公式：Wk=βgz×μz×μsl×WO其中：Wk ——作用在幕墙上的风荷载标准值（kN/m2）βgz——瞬时风压的阵风系数，按《建筑结构荷载规范》GB50009-2001（2006年版）取定根据不同场地类型，按以下公式计算：βgz=K(1+2μf)其中K 为地区粗糙度调整系数，μf 为脉动系数A 类场地：βgz=0.92×(1+2μf) 其中：μf=0.387×（10Z）（-0.12）B 类场地：βgz=0.89×(1+2μf) 其中：μf=0.5×（10Z）（-0.16）C 类场地：βgz=0.85×(1+2μf) 其中：μf=0.734×（10Z）（-0.22）D 类场地：βgz=0.80×(1+2μf) 其中：μf=1.2248×（10Z）（-0.3）μz——风压高度变化系数，按《建筑结构荷载规范》GB50009-2001取定，根据不同场地类型，按以下公式计算：A 类场地：μz =1.379×（10Z）0.24B 类场地：μz =（10Z）0.32C 类场地：μz =0.616×（10Z）0.44D 类场地：μz =0.318×（10Z）0.60本工程属于D 类地区μsl——风荷载体型系数，按《建筑结构荷载规范》GB50009-2001（2006年版）取定WO ——基本风压，按全国基本风压数值，北京地区取0.45 kN/m2 Wk ：作用在幕墙上的风荷载标准值（kN/m2）z ：计算高度73.9mβgz=0.80×(1+2μf) 其中：μf=1.2248×（10Z）（-0.3）μz ：73.9m 高处风压高度变化系数（按D 类区计算）：（GB50009-2001 7.2.1）μz=（10Z）0.44=2.411μf ：脉动系数：（GB50009-2001 7.4.2-8）μf=1.2248×（10Z）（-0.3）=0.54879βgz ：阵风系数：（GB50009-2001 7.5.1-1） βgz=0.80×（1+2×μf ）=1.678μspl ：局部正风压体型系数μsnl：局部负风压体型系数，通过计算确定μsz：建筑物表面正压区体型系数，按照（GB50009-2001 7.3.1）取0.8 μsf：建筑物表面负压区体型系数，按照（GB50009-2001 7.3.3-2）取-1 Wk=βgz×μz×μsl×WO≈0.93kN/m2现考虑吊篮表面大面积空隙，所以取S=110×s取吊篮高度1.25米，长度6米所以面积S=110×（1.25×6）≈0.75m2受力F=P×S=1×W=0.6975kN吊篮可以抵御最大风力为5级吊篮施工过程中的用电量计算：工程施工共需吊篮44台，每台吊篮2台提升机功率为4.4KW施工过程中同时施工吊篮常规为60%，每天实际运行时间为4小时每天总用电量为W=4.4×4×44×60%=464.64J吊篮支架安装处裙楼屋面承载力计算：NN＝P（1＋1500÷4500）――――――――――（1）P＝G·K ――――――――――（2）式中：G＝（吊篮自重＋荷重＋钢绳、电缆重量）÷2＝（300＋500＋50）÷2＝850÷2＝425kgK＝1.25(动载系数)代入（2）式P＝425×1.25＝531.25kgP代入（1）式N＝P（1＋1500÷4500）＝531.25×（1＋0.33）＝706.5625KG前支点下垫木板：此时承受重量＝706.5625KG÷4M2＝193.85KG/ M2所以前支架处地面所承受重量为193.85KG/ M22、后支架地面所承受重量吊篮篮体最轻的1.5的吊篮的重量为210KG所以单只后支架地面所受最大重量＝（1000-210×1500÷4500）÷2=465KG 后支架地面此时承受重量=465KG÷3 M2=155KG/ M2。

吊篮计算书)

吊篮计算书1.计算：（1）屋顶吊架的受力说明：该吊架的力学模型为超静定系统，所以我公司在申报科技成果并在成果鉴定会上，用实验的手段将该系统进行了系统检测。

（2）钢丝绳的受力检验：我公司的吊篮系统采用的是航空用钢丝绳，结构为4×31SW+FC，直径8.3mm，公称强度为2160MPa，破断拉力不小于53.5kN；结构为6*19W+IWS。

（3）吊篮系统钢丝绳强度校核计算：A.ZLD63/ZLP630型电动吊篮：钢丝绳的工作拉力按吊篮的额定载重量、吊篮平台自重和钢丝绳自重所产生的重力之和。

ZLD63/ZLP630型电动吊篮平台按照最长6m吊篮，自重G自=480kg，额定载重量G额= 630kg，钢丝绳自重G钢丝绳自重=25kg/100m。

吊篮工作时通过两端提升机中的两根钢丝绳将载荷传递给两个支架的吊杆，即两个吊点受力，则每个吊点受力：G=(G自+G额+4G钢丝绳自重)·g/2=(480+630+4 ×25)×9.8/2N=5929N钢丝绳直径选择可由钢丝绳最大工作静拉力确定，按照钢丝绳所在机构工作级别有关的安全系数选择钢丝绳直径。

所选钢丝绳的破断拉力应满足F0/S≧n；其中n为钢丝绳最小安全系数，工作级别为8级时，安全系数为9；F0为钢丝绳破断拉力；S为钢丝绳最大工作静拉力。

则n=F0/S=53.5×1000/5929=9.02＞9所以，钢丝绳满足使用安全要求。

（4）支架吊杆的力矩平衡：A.ZLD63/ZLP630吊篮支架安装时，前梁外伸长度为1.5m，前后支架之间距离为4.3m，其最大额定承载重量G额=630kg，参见下图：作用力简图吊点处钢丝绳下拉力G=5929N；每个支架配重G配重=500kg；吊臂的力矩M1 =1.5G=1.5×5929N·m=8893.5N·m；反倾翻力矩M2 =4.3G配重=4.3×500×9.8N·m=21070N·m；N=M2/M1 =21070/8893.5=2.37＞2(抗倾覆安全系数)吊架的抗倾翻能力符合标准要求。

高处作业吊篮计算书

高处作业吊篮计算书一、工程概况工程名称：吊篮作业内容：吊篮作业高度：米施工工期：天二、吊篮主要技术性能参数：1、额定载荷：500kg2、升降速度：9-10m/min3、吊篮平台尺寸：6000mm**760mm*1220mm4、电动机：功率1.5kw 转速：1420r/min5、吊篮平台质量：650kg6、上部悬挂机构质量：450kg7、配重质量：800kg8、钢丝绳：直径φ8.3 破断拉力：68.0KN根据GB19155-2003《高处作业吊篮》5.2.7条“在正常工作状态下，吊篮悬挂机构的抗倾覆力矩与倾覆力矩的比值不得小于2”。

R=M M ′ =G 〃L W 〃L =1000×9.8×4.5N 〃M (800+650)×9.8×1.5N 〃m2.06>2 R ——抗倾覆系数G ——配重质量W ——吊篮平台质量与额定载荷L ——配重距前支点距离L ′——钢丝绳距前支点距离在实际安装过程中，还可采取以下措施增大抗倾覆系数R ；1、尽量缩短钢丝绳与前支点之间的距离L ′，从而使L>4.5m 。

2、控制额定载荷在500kg 以内。

3、用钢丝绳将后支座绑固在建筑物的梁柱上。

五、钢丝绳安全系数验算根据GB19155-2003《高处作业吊篮》5.4.6.2条“钢丝绳安全系数不应小于9”。

计算如下：n=S 〃a W =68.0×2KN (800+650)×9.8N=9.57>9 n ——钢丝绳安全系数S ——单根钢丝绳最小破断拉力a ——钢丝绳根数W ——吊篮平台质量与额定载荷另根据GB19155-2003《高处作业吊篮》5.4.6.4“工作钢丝绳最小直径不应小于6mm ”，实际采用φ8.3的航空钢丝绳，符合标准要求。

吊篮计算书

一、吊篮计算书1、吊篮主要技术性能参数额定载重量：630KG,限载500KG；升降速度：9.3m/min吊篮平台尺寸：1500~5000mm×690mm×1180mm；吊篮上部支架长度：6000mm电动机：功率：1.5kW，转速：1400r/min；吊篮平台重量：486KG悬挂机构重量：303KG；配重：1000KG；钢丝绳：4*31s+PP-8.3，破段拉力54kN2、吊篮安装示意图3、ZLP630高处作业吊篮验算按使用高度131m，工作平台最大长度为4.0米，ZLP630型号的吊篮，进行核算。

1）静荷载（1）吊篮的自重480㎏（见使用说明书）（2）吊篮钢丝绳自重：4*0.244*131=12㎏（钢丝绳每米自重0.244kg）2）荷载计算（1）吊篮的风荷载标准值2/08.65230009.204.11m N o z s z k =⨯⨯⨯=⨯⨯⨯=ωμμβωK ω：荷载标准值；z β：风振系数，一般情况取1；s μ：风荷载体型系数，查《建筑施工工具式脚手架安全技术规范》JGJ202-2010中表4.1.2-4，取1.3φ。

表中挡风系数φ应按0.8计算。

即s μ=1.04；z μ：风压高度变化系数，按《建筑结构荷载规范》GB50009-2012中表7.2.1中规定取值，此处按建筑高度100米，地面粗糙度B 级（有密集建筑群的城市市区）。

即z μ=2.09；o ω：基本风压值，按《建筑结构荷载规范》GB50009-2012附表D.4中n=50年的规定取值，即o ω=300N/㎡(遵义市)Nm m m N F Q K WK 81.307718.14/08.6522=⨯⨯=⨯=ω WK Q ：吊篮的风荷载标准值；K ω：风荷载标准值；F ：吊篮受风面积。

（2）吊篮竖向荷载标准值计算[]N Q Q 35.531128.95008.995.978.9486)/2(G k k 1=÷⨯+⨯+⨯=+=1Q ：吊篮工作钢丝绳竖向荷载标准值；k G ：吊篮平台及钢丝绳自重标准值；k Q ：吊篮额定荷载。

吊篮计算书

工人的重量为：5×100=500(kg)
C25水平钢筋的重量为：20×12×3.850=924(kg)
施工时吊篮的荷载为：(500+924)×9.8=13955.2(N)
3.结构计算
施工过程中吊篮的受力简图如下图所示：
吊篮自重及荷载的合力P=11594.8+13955.2=25550(N)
由对称性可知： =
[14槽钢的重量为：39.072×14.535=567.9(kg)
1.2等边角钢的重量
吊篮所用角钢为热轧等边角钢L100×10，其单位重量为15.120kg/m。
水平角钢长度为：3×1=3m
竖直角钢长度为：7×2×1=14m
角钢的总长度为：3+14=17m
L100×10角钢的重量为：17×15.120=257.04(kg)
吊篮计算书
