隔离刀闸安装作业指导书
隔离开关标准作业指导书
GW4A-126/GW22B-126/JW10-102型隔离开关作业指导书南通送变电工程有限公司二零零九年七月审批：日期：审核：日期：编制：日期：1 适用范围 (4)2 引用文件 (4)3人员要求 (4)4危险点分析与预控措施 (5)5工器具及耗材准备 (6)6 作业流程图 (8)7安装工序及技术要求： (9)GW4A-126/GW22B-126/JW10-102型隔离开关安装调试1 适用范围本作业指导书适用于GW4A-126/GW22B-126/JW10-102型隔离开关安装调试2 引用文件DL 408—1991 电业安全工作规程（发电厂和变电所电气部分）DL 5009.3—1997 电力建设安全工作规程（变电所部分）GBJ 147—1990 电气装置安装工程:高压电器施工及验收规范电安生[1994]227号电业安全工作规程（热力和机械）DL/T 596—1996 电力设备预防性试验规程扬州北辰电气设备有限公司隔离开关安装和维护说明手册GBJ 147—1990 电气装置安装工程:高压电器施工及验收规范3人员要求3.1工作负责人应是具有相关工作经验，熟悉设备情况、熟悉工作班人员工作能力和《电业安全工作规程》，经工区（所、公司）生产领导书面批准的人员。
3.2现场工作人员的身体状况、精神状态良好。
所有作业人员必须具备必要的电气知识，基本掌握本专业作业技能及《电业安全工作规程》的相关知识，并经《电业安全工作规程》考试合格。
3.3作业辅助人员（外来）必须经负责施教的人员，对其进行安全措施、作业范围、安全注意事项等方面施教后方可参加工作。
3.4特殊工种（吊车司机及起重指挥人员、电焊工）必须持有效证件上岗。
3.5新参加电气工作的人员、实习人员和临时参加劳动的人员(管理人员、临时工等) ，应经过安全知识教育后，方可下现场参加指定的工作，并且不得单独工作。
3.6外单位承担或外来人员参与公司系统电气工作的工作人员应熟悉本规程、并经考试合格，方可参加工作。

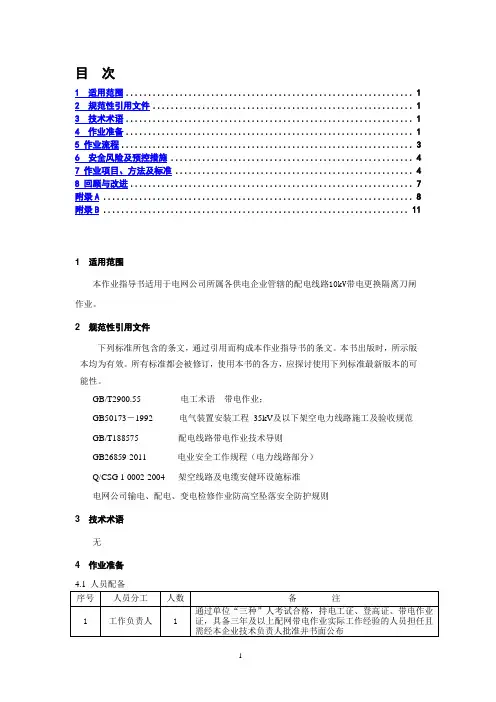

10kv带电更换隔离刀闸作业指导书
目次1 适用范围 (1)2 规范性引用文件 (1)3 技术术语 (1)4 作业准备 (1)5 作业流程 (3)6 安全风险及预控措施 (4)7 作业项目、方法及标准 (4)8 回顾与改进 (7)附录A (8)附录B (11)1 适用范围本作业指导书适用于电网公司所属各供电企业管辖的配电线路10kV带电更换隔离刀闸作业。
2 规范性引用文件下列标准所包含的条文，通过引用而构成本作业指导书的条文。
本书出版时，所示版本均为有效。
所有标准都会被修订，使用本书的各方，应探讨使用下列标准最新版本的可能性。
GB/T2900.55 电工术语带电作业；GB50173－1992 电气装置安装工程35kV及以下架空电力线路施工及验收规范GB/T188575 配电线路带电作业技术导则GB26859-2011 电业安全工作规程（电力线路部分）Q/CSG 1 0002-2004 架空线路及电缆安健环设施标准电网公司输电、配电、变电检修作业防高空坠落安全防护规则3 技术术语无4 作业准备4.1 人员配备序号人员分工人数备注1 工作负责人 1 通过单位“三种”人考试合格，持电工证、登高证、带电作业证，具备三年及以上配网带电作业实际工作经验的人员担任且需经本企业技术负责人批准并书面公布2 安全员 1 通过单位“三种”人考试合格，持电工证、登高证、带电作业证，具备三年及以上配电带电作业实际工作经验的人员担任3 作业人员 2 通过单位“三种”人考试合格，具备电工证、登高证、持带电作业证4 合计 4 所有工作人员需通过每年一次的GB26859-2011电业安全工作规程（电力线路部分）年度考试、“两票”考试合格，经过必要的技能技术培训，具备带电作业资质，可根据实际情况安排人员。
4.2 技术资料序号内容标准备注（是否完成）1 设备情况调查掌握作业线路运行及缺陷情况2 技术资料准备作业指导书GB/T188575 配电线路带电作业技术导则历史作业数据记录现场作业表单4.3 物品配置表1：安全防护用品及安全标识序号名称规格单位数量备注1 绝缘安全帽顶 4 区别于安全帽2 绝缘网衣件 23 绝缘肩套件 24 绝缘手套副 25 绝缘鞋副 26 绝缘安全带条 27 安全围栏套若干8 安全桩个10表2：工器具及仪器仪表序号名称规格单位数量备注1 带电作业车辆 12 绝缘引流线条 33 绝缘毯张 64 绝缘挡板个 35 绝缘毯夹个若干6 绝缘夹钳把 2序号名称规格单位数量备注1 带电作业车辆 12 绝缘引流线条 37 绝缘绳条 18 绝缘扳手把若干9 个人工具套 210 绝缘剥皮刀把 111 绝缘切刀把 112 绝缘剪把 113 验电笔支 114 高压电流测量仪个 1表3：消耗性材料序号名称规格单位数量备注1 隔离刀闸副 32 铝包带圈 15 作业流程流程开始1.工前准备2.办理工作票（单）3.安全措施布置4.车辆、工器具布置5.作业位置就位6.绝缘隔离作业7.带电更换隔离刀闸8.质量检查，现场清理9.工作终结、资料归档结束图1 作业流程图6 安全风险及预控措施序号危害名称细分危险种类产生风险条件控制措施1车辆操作（带电作业车绝缘斗臂部分）设备损坏车辆落脚地面出现塌陷、下沉；绝缘臂摇摆过大，导致车辆翻车或损坏1.选择结实的地面，支脚放好后应受力牢固，并使车辆保持水平状态。
S3C-2T隔离开关安装作业指导书
Q/×××××变电站220kV ××线××隔离开关S3C-252型安装标准化作业指导书（范本）编写：年月日审核：年月日批准：年月日作业负责人：作业日期年月日时至年月日时蚌埠供电公司1 范围本作业指导书适用于××变电站220kV ××线××隔离开关S3C-252型安装工作。
2 引用文件下列标准及技术资料所包含的条文,通过在本作业指导书中引用,而构成为本作业指导书的条文。
本作业指导书出版时,所有版本均为有效。
所有标准及技术资料都会被修订,使用本作业指导书的各方应探讨使用下列标准及技术资料最新版本的可能性。
《国家电网公司电力安全工作规程（变电站和发电厂电气部分、电力线路部分）（试行）》的通知国家电网安监［2005］83号DL 5009.3—1997 电力建设安全工作规程（变电所部分）GBJ 147—1990 电气装置安装工程:高压电器施工及验收规范电安生[1994]227号电业安全工作规程（热力和机械）DL/T 596—1996 电力设备预防性试验规程S3C/252型隔离开关安装使用说明书3 安装准备3.1 准备工作安排3.2 备品备件3.3 工器具3.4 材料3.5 危险点分析3.6 安全措施3.7 人员分工4 作业程序及作业标准4.1 开工4.2 检修电源的使用4.3 安装内容和工艺标准4.4竣工5验收记录6 作业指导书执行情况评估7 附录7.1 设备主要技术参数(参考性附录)7.2 设备安装调试数据记录(规范性附录)7．3螺钉和螺栓的拧紧力矩7.4 ××变电站220kV ××线××隔离开关 S3C-252型安装作业流程图。
隔离开关安装作业指导书GW17500
供电承装公司变电工程项目部隔离开关现场安装作业指导书共 15 页产品型号 GW17-550DW 状态受控产品名称高压户外隔离开关已审核批准1．范围本指导书合用于 GW17-550DW 高压隔离开关的现场安装与调整。
2．引用文件本指导书引用了如下有效文件，当本指导书未描述或者对其有疑惑时，使用本指导书的有关人员均应查阅和执行下列文件。
平顶山高压开关厂的安装使用说明书。
14-B1001S-D0103 DT/5161.2—2002 GBJ147-90 卷册设计图纸。
质量检验标准第五部份。
第八章隔离开关施工验收规范。
3．现场装配前注意事项3.1 施工前,所有参预施工的人员均要接受本指导书的交底。
3.2 装配过程应随时记录有关施工记录。
3.3 现场开箱后，应即将检查其型号、规格是否与设计相符，特殊注意额定电流、电压等有关参数。
3.4 检查绝缘子有无裂纹、破损，瓷铁结合处是否坚固无松动。
3.5 导电杆、触头有无变形。
3.6 子细核对零配件是否齐全。
3.7 本指导书中数据单位除注明外，均为mm4．装配程序 (见下页)第 1 页供电承装公司变电工程项目部隔离开关现场安装作业指导书共 15 页产品型号 GW17-550DW 状态受控产品名称高压户外隔离开关已审核批准到货验收检查测量支架水平度及距离开箱检查技术交底及工作票基座安装调整主体安装操作机构安装相间、机构及零配件安装N 机械性能调整Y检查和试验二次接线一次端子接线接地线安装交接、投运第 2 页供电承装公司变电工程项目部隔离开关现场安装作业指导书共 15 页产品型号 GW17-550DW 状态受控产品名称高压户外隔离开关已审核批准5 隔离开关的有关参数5.1 有关电气参数额定电压 kV 500最高电压 kV 550额定频率 HZ 50额定电流 A 3150额定峰值耐受电流 KA 1253S 短时耐受电流 KA 50隔离开关主回路电阻μ Ω 不大于 130接地刀主回路电阻μ Ω 不大于 130隔离开关分闸后最小绝缘距离 m 4.7接地刀闸分闸后最小绝缘距离 m 4.0合闸后动触头最小夹紧力 N 不小于 1205.2 安装过程螺栓的拧紧力矩：M8 20Nm M10 40NmM12 70Nm M16 170NmM20 340Nm M24 600Nm 5.3 所配电动机构技术参数输出角度:分闸一次时间:合闸一次时间: 机电转速:电机电压:控制回路电压: 90 ±4° (可调)9±2s9±2s1400r/minAC380V220V第 3 页供电承装公司变电工程项目部安装内容隔离开关现场安装作业指导书第 4 页共 15 页产品型号 GW17-500W 状态受控产品名称高压户外隔离开关已审核批准简图备注6 安装过程6.1 基础检查按右图 1 检查基础的水平尺寸，误差不超过 5mm 。

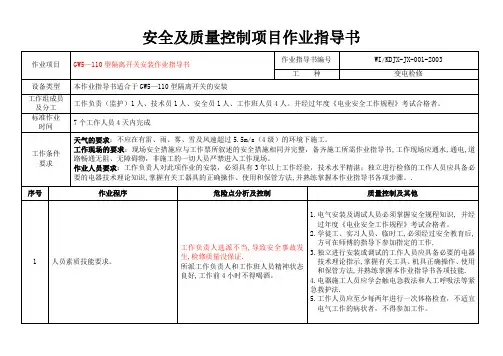

GW5刀闸作业指导书
作业程序
危险点分析及控制
质量控制及其他
11
隔离开关合闸到位后，调整左、右触头。
用梯子高空作业,发生人员坠落事故。
梯子应专人扶持,作业人员系安全带，必要时使用吊斗车.
1.凡在坠落高度基准面2m及以上有可能坠落的高出进行的作业均称为高空作业。
2.凡参加高处作业的人员每年应进行体格检查,经医生诊断患有不易从事高出作业病症的人员不得参加高空作业。
3、调整隔离开关轴装配下面限位螺栓长度，使之与轴承座挡板有1—3mm间隙，主闸分合位置转动90度后，隔离开关分闸到位时由左触头装配侧限位止动，其合闸到位时由右触头装触头侧限位止动.
13
接地开关及手动操作机构的安装
电焊灼伤人员
电焊人员应使用正确服装，并使用电焊
专用手套
1、手动操动机构的安装位置应先从隔离开关底架中间的操动轴轴心向下作垂线，使人力操动机构转轴轴心与之吻合后，将人力操动机构安装固定.对接地的操作机构，安装时必须注意机构正面要与隔离开关三极连杆平行，单接地的机构正面还需朝向不带接地的一侧
5.用电设备的电源线长度不得大于5m，距离大于5m时，应设流动开关箱。流动开关箱至固定式配电箱之间的引线长度不得大于40m，且只能用橡皮软电缆。
6.施工用电的维护人员，应配备绝缘合格的用具，
7.严禁将电线直接勾挂在闸刀上或直接插入插座内使用。
8.不同电压的插座与插销应选用相应的结构，严禁用单相三孔插座代替三相插座，单相插座应标明电压等级。
安全及质量控制项目作业指导书
序号
作业程序
危险点分析及控制
质量ቤተ መጻሕፍቲ ባይዱ制及其他
5
配电盘、施工机械设备接电源
3.工作人员走错间隔，误开端子箱，误拉刀闸，造成设备停运等事故发生。
隔离开关安装作业指导书
隔离开关安装作业指导书审批页批准：审核：编制：编制时间：目录1、适用范围 (1)2、编写依据 (1)3、作业流程 (1)4、安全风险辨析与预控 (2)5、作业准备 (5)6、作业方法 (6)7、质量控制措施及检验标准 (11)1、适用范围本作业指导书适用于110～500kV电压等级、频率为50Hz的垂直断口隔离开关、水平断口隔离开关安装作业。
2、编写依据表2-1编写依据序号引用资料名称1GBJ147—1990《电气装置安装工程高压电器施工及验收规范》2DL3DL4Q/CSG10001—2004《变电站安健环设施标准》5Q/CSG10007—2004《电力设备预防性试验规程》6《10kV～500kV输变电及配电工程质量验收与评定标准第2部分：变电电气安装工程》7Q/CSG11105.2—2008《南方电网工程施工工艺控制规范》8《中国南方电网公司十项重点反事故措施》3、作业流程作业（工序）流程见图3-1。
图3-1作业（工序）流程图4、安全风险辨析与预控4.1隔离开关安装作业前，施工项目部根据该项目作业任务、施工条件，参照《电网建设施工安全基准风险指南》（下简称《指南》）开展针对性安全风险评估工作，形成该任务的风险分析表。
4.2按《指南》中与隔离开关安装作业相关联的《电网建设安全施工作业票》（编码：BDDQ-ZW-04-01/01），结合现场实际情况进行差异化分析，确定风险等级，现场技术员填写安全施工作业票，安全员审核，施工负责人签发。
4.3施工负责人核对风险控制措施，并在日站班会上对全体作业人员进行安全交底，接受交底的作业人员负责将安全措施落实到各作业任务和步骤中。
4.4安全施工作业票由施工负责人现场持有，工作内容、地点不变时可连续使用10天，超过10天须重新办理作业票，在工作完成后上交项目部保存备查。
表4-1作业任务安全基准风险指南5、作业准备5.1人员配备表5-1作业人员配备表5.2 主要工器具及仪器仪表配置表5-2 主要工器具及仪器仪表配置表6、作业方法6.1施工准备6.1.1技术准备：按规程、生产厂家安装说明书、图纸、设计要求及施工措施对施工人员进行技术交底，交底要有针对性。
隔离开关安装作业指导书.docx
llOkV五大连池变电站新建工程隔离开关安装作业指导书黑河维科锐电力有限责任公司llOkV五大连池变电站新建工程施工项目部批准：年月R 核：年月日编写：年月日1工程概述 ....................................................... 1」偏写依握 ...................................................1.2工程简况 ..................................................2施工准备 (4)2.1施工计划 (4)2.2技术资料、人员、机械的配备 (4)2.3姿全、技术灵底 (5)2.4施工现场的准备和布置 (5)3施工方滋及技术要求 (7)3.1施工流程 (7)4质量标准及工艺要求4.1质量标准 (9)4.2工艺要求 .................................................10 安全注意事项 5.1危险点分析 .. (11)5.2安全注意事项 (11)6 丈明施工、环境保护及成嬴椽护措施 (12)6.2 环境保护措岚 (12)6.3 成洗保护措施 (12)7 工器具配备表 ................................................ 13 3.2施工方出 .......................................................................................8 116.1 丈朗施工措施 (12)13 8附加说朗工程概述1.1编写依据：1.1.1《国家屯网公司输变屯标准化施工作业手册》(变屯工程分册)；1.1.2《电气装置安装工程高压电器施工及验收规范》(GBJ-90)；1.1.3《电气装置安装工程质量检验及评定规程》(DL/T5161-2002)；1.1.4《工程建设标准强制性条文》电力工程部分(建标[2006] 102号)；1.1.5《电气装置安装工程电气设备交接试验标准》(GB5O15O-2OO6)；1.1.6设计图纸及厂家说明书；1.1.7《公司管理体系程序文件》；1.1.8《电力建设安全工作规程》变电所部分(DL5OO9.3-97)；1.1. 9工程创优施工实施细则。
隔离开关安装作业指导书
隔离开关安装作业指导书一、施工工艺流程图二、各工序施工方法及要求1、施工准备（1）技术准备：参与施工的人员必须先熟悉隔离开关有关资料经及产品安装使用说明所书，由技术人员对其进行技术培训，质检员组织考试，成绩合格后方可上岗。
（2）人员准备：成立隔离开关安装小组，每一小组由4人组成，技术员、质检员各1名，熟练技工2人，（3）工器具准备：(4)施工现场清理及布置：清理施工现场杂物，平整好施工车辆施工及设备组装场地。
2、基础复核用经纬仪、钢尺复测隔离开关构架基础中心距离及高程是否与设计一致，并填写技术复核记录表。
由质检员对基础质量进行检查，质量合格方可进行下道工序施工。
基础质量标准：（1）设备支柱中性线位置误差不大于10mm。
（2）设备支柱倾斜度不大于2%。
（3）设备支柱相对高差不大于10mm。
3、开箱检查在厂方、业主、监理及施工单位四方人员同时在场时，对设备进行开箱检查，主要检查如下项目：（1）、首先清点包装件数与到货清单是否相符，产品包装是否完整无损，隔离开关所有部件、附件、备件齐全，无损伤变形及锈蚀；（2）、瓷件无裂纹及破损；（3）、技术资料、图纸以及专用工具是否齐全；（4）、填写设备开箱检查记录表格，开箱记录表格附后。
3、吊装将隔离开关三相底座吊到基础上，调整其横向与纵向误差，使之控制在5mm以内。
然后采用底座上垫金属垫片来校正底座的水平度和垂直度。
垫片间及与构架间点焊，防止受力后位移，调整完毕用电焊焊牢。
将隔离开关各相基座分别吊装到三相底座上，并用螺栓紧固，再将各相二节基座吊上组装，调整其水平与垂直度。
质量标准：（1）、隔离开关三相底座横向与纵向误差在5mm以内。
（2）、三相支柱应在同一水平面，同相绝缘子柱的中心线应在同一垂直面内，相间距离与设计值误差不大于5m4、水平拉杆的配制三相联动水平拉杆用钢管制成。
钢管在地面上校直，连接头的一端插入钢管焊接，注意留出的螺栓长度要有足够长，以供开关调节需要。
隔离刀闸安装作业指导书
2.4授权范围
该项作业只能在工程所在地供电局的批准下方能开展，工程所在地供电局验收；
2.5严禁
工作票未经值班员许可，不得进行该项工作；
未经工作负责人的许可，工作人员不得开展工作。
第三部分：作业程序
环境
环境污染
低
施工完毕后的随意废弃垃圾
及时清走所有垃圾
质量
不合格
低
施工工艺不合要求
严格按施工的相关技术标准施工，一次设备引下线弧垂符合标准、美观；二次接线工艺完美，挂牌明确。
2.2预防措施
所有工作人员应熟悉DL408-91《电业安全工作规程》（发电厂和变电所电气部分）；
所有工作人员应熟悉各厂家产品说明书、技术规范有关规定的内容；
3.3现场交待安全措施
由工作负责人按照3.2要求向全体工作人员交待工作票安全措施及现场安全措施、施工要求、危险控制措施，工作人员清楚后应签名确认。
3.4检查安全措施
在工作位置围栏是否在合适位置；警示牌是否挂在相应位置。
3.5安装隔离开关作业步骤
3.5.1开关支柱顶板制作：
110kV隔离开关就位前，要按新装设备的实际尺寸对原有支柱顶板进行修改，把新的镀锌钢板焊到原有支柱顶板上，把两根短（1.5米）的槽钢分别焊在支柱顶板上做设备构架槽钢，在设备构架槽钢上划出支柱绝缘子的中心线，以中心线为准分出放置开关底座槽钢的位置并划印，用电焊焊接好构架槽钢后测量焊接点是否达到标准尺寸的要求，在调整好位置后进行两边焊接，防止一边焊接由于冷却不均匀造成的顶板变形。修改后构架要达到以下要求：
作业步骤
存在的危害
3.1准备工具、安全工用具、材料
隔离开关安装标准化作业指导书
隔离开关安装标准化作业指导书(B-DQ-04)第6页共10页5）静触头安装屈臂式隔离开关的静触头安装在绝缘子上，然后起吊。
剪刀式隔离开关静触头安装，应先在管母上做记号，在管母上安装夹钳，在标记两边安装支架，检查悬挂触头的导管是否与参考标记垂直。
固定夹钳于母线上并上紧螺栓。
执行手动合闸，检查动触头与静触头插入情况。
如不符合要求，松开两个夹钳，调整钢缆长短，使动触头刚好进入静触头，上紧夹钳将隔离开关设置回分闸位置。
6）垂直连杆装配将主刀和地刀的操作转动轴插入底座相应轴套键槽内，然后插入插销并销上。
尽可能上提传动轴以便安装操作机构箱，并将其固定。
7）操作机构箱安装确认机构箱系列号与隔离开关系列号应相同，根据图纸分清各型开关主刀、地刀机构箱。
按要求吊装机构箱于支持构件上，不完全紧固机构箱，通过手动操作设定主刀操作机构和隔离开关处于“分闸”位置，确认各机械联锁盘处于相应位置。
放下各传动轴到相应机构箱上部法兰，要求上下法兰整个圆周接触且处于同一平面，传动轴保持垂直，必要时可以通过调整机构箱来实现要求。
将垂直连杆的底部插入抱箍，并用力矩扳手将夹钳用螺丝拧紧。
8）其他安装事项有转动部件的，在安装调整后要进行润滑，触头接触部位要在清理干净后涂一薄层中性凡士林。
隔离开关的电气交接试验工作，由电气试验人员实施，按规范要求进行绝缘电阻、导电回路电阻、触值钳夹力测试、瓷瓶探伤以及操作回路等的试验工作。
一次接线端子连接时，首先用不锈钢丝刷清除端子表面的氧化层，清刷时应交叉方向进行，并将端子表面清理干净，立即涂上薄层电力复合脂，拧紧连接件。
二次电缆接线根据厂家内部接线图和设计图纸进行，接线要求符合有关电缆施工规范与工艺要求。
6.1.2隔离开关安装过程质量控制要点：1）隔离开关底座与设备支架安装宜做到无垫片安装。
2）支柱绝缘子表面应清洁，无裂纹、破损、焊接残留斑点等缺陷，瓷铁粘合应牢固。
支柱绝缘子瓷柱弯曲度控制在规范规定的范围内，瓷柱与法兰结合面胶合牢固，应涂以性能良好的硅类防水胶。
隔离刀闸作业指导书
1、办理工作票后，工作负责人与运行人员现场共同检查隔离措施的正确性，确认设备已经完全隔离，并向工作班成员交待工作范围、试验项目、安全注意事项、带电部位等。
2、记录环境温度和湿度。
3、向运行人员申请断开两侧接地刀闸，合上刀闸主刀。
4、使用1000V摇表测量二次控制回路绝缘电阻，记录数据。
5、使用2500V摇表测量导电部分对地绝缘电阻，记录数据。
2、仪器外壳可靠接地。
3、测试电流不能低于100A
4、挂线时不要打坏瓷件。
5、测量绝缘后充分放电。
6、试验电源有漏电保护装置。
7、试验区域内必须有安全监护人员
8、办理第一种工作票，并将试验区域与运行设备完全隔离，并挂“止步，高压危险”标示牌。
9、试验过程中，发生异常应立即断电停止试验，查明原因后方可继续试验。
6、试验完毕放电，按如下图所示接线进行触头接触电阻的测量：
7、测试电流加到100A，记录仪器数据。
技术标准
1、所测结果沈高产品不应大于120µΩ，西高厂产品不大于205µΩ，并与历史数据比较，如超标应进行各接触面、螺丝紧固情况检查。
2、二次回路绝缘应≥1MΩ
安全及技术措施
1、试验过程中如需分开接地刀闸配合试验或合主刀进行测量，应向运行人员申请并由其操作，试验人员不准擅自操作改变措施。
10、进入升压00KV设备试验作业指导书
名称
500KV升压站隔离刀闸试验
目的
测定触头连接情况及检验支柱绝缘强度、二次回路的绝缘情况
试验条件
1.相对温度不大于60%
2.雨天不进行此试验
3.试验仪器、仪表在校验期内
4.至少2人以上进行此项工作
5.试验人员具有<高压试验资格证>及<进网作业许可证>
隔离开关安装作业指导书(gw5)
作业指导书工程编号：工程名称： 110KV柳林变电站工程单位工程名称： 11KV、35KV屋外配电装置分部工程名称： 110KV、35KV屋外配电设备安装作业项目名称：隔离开关安装编制单位：湖北电建二公司电气工程处编写：日期:审核：日期:会签：日期:批准：日期:实施日期:2002.6.1 版次 1目录1.编制依据2.施工内容3.施工条件4.施工程序和方法5.技术质量要求6.安全注意事项7.主要工器具一、编制依据1.1 隔离开关安装使用说明书1.2 电气装置安装工程高压电器施工及验收DL/T 5161.2-2002、GBJ147-901.3 工程设计施工图（湖北电力勘测设计院）1.4 火电施工质量检验及评定标准，电气装置篇二、施工内容35KV屋外配电装置，GW4D型隔离开关3组。
三、施工条件3.1 土建基础结束并已验收合格，符合规范及设计要求3.2 安装区域内场地平整、道路畅通、施工机具、电源等布置就绪。
四、施工程序和方法施工程序图及各施工要点如下：（1）施工准备→（2）核对土建基础→（3）设备开箱检查→（4）主体安装→（5）操作机构安装→（6）操作连杆安装→（7）开关调整→（8）整体操作→（9）安装检查验收4.1 施工准备4.1.1 工器具准备：吊装工具如钢丝绳、卡扣、吊装机械等常规工具如扳手、角向砂轮机、电火焊器具，测试工具如线坠、卷尺、水平仪等。
4.1.2 施工人员配备：应包括电工、起重工、吊车司机、电火焊工等。
4.1.3 材料准备：配置连杆用的镀锌钢管，找正用垫铁，接地用扁铁，常用材料如螺栓、油漆、砂纸等。
4.2 基础找正：底座的相间高度误差不大于2mm，中心距误差不大于5mm，利用薄铁找正垫平。
4.3 设备开箱检查4.3.1 根据装箱单清单检查所有部件，附件、备件应齐全，无损伤变形及锈蚀。
4.3.2 瓷件无裂纹及破损4.3.3 设备铭牌符合设计，技术资料齐全4.4 主体安装4.4.1 检查接线端、载流部分应清洁，且接触良好，触头镀银层无脱落，绝缘子表面清洁无裂纹破损，瓷铁粘合应牢固。
《#05杆隔离刀闸上引线作业指导书》
带电搭接110kV永康站10kV永利II 线#05杆隔离刀闸上引线作业指导书（绝缘斗臂车、绝缘手套作业法）编写：谈永森审核：批准：施工单位：江门市电力工程输变电有限公司编写日期：2011年11月11日1.作业条件目的条件：为规范10kV带电搭接隔离刀闸上引线，确保带电作业安全。
2.制定⑴本公司质量体系程序文件。
⑵ DL409-91<<电业安全工作规程>><<电力线路部分>>⑶GB12168-1990带电作业用遮蔽罩⑷GB17622-1998带电作业绝缘手套⑸GB13035-1991带电作业绝缘绳索3.适用范围⑴、适用10kV带电搭接隔离刀闸上引线。
⑵、采用绝缘斗臂车带电作业法及绝缘手套作业法。
4．人员组织及资格。
⑴、本项目作业人员编制不少于4人。
工作负责人1人专职监护人1人带电作业手（1号）1人带电作业手（2号）1人⑵、工作负责人应具有作业手资格。
⑶、作业手必须是经过带电专业理论和技能培训并考试合格的人员，且应持有允许本项目操作的合格证书。
⑷、作业助手必须是经过带电专业理论和技能培训并考试合格的人员，且应熟悉本项目作业指导书的各条规定。
5.工器具配备（1）绝缘斗臂车 1辆（2）绝缘手套 2副（3）绝缘披肩 2套（4）绝缘工器具测试仪 1台（5）棘轮扳手 1套（6）对讲机 2台（7）警示带 1圈（8）棉纱手套 2套（9）风速测量仪 1台（10）温湿计 1台（11）羊皮防护手套 2套（12）斗内安全带 2副（13）路障警告标志牌 4块（14）绝缘接线杆 1条（15）绝缘大剪 1把（16）绝缘绳 1条（17）绝缘套管 10条（18）绝缘索线杆 1条（19）绝缘毯 5张6.作业程序6.1 工器具检查6.1.1、在绝缘工具库房领用绝缘工具，安全用具及辅助器具，必须核对工器具的使用电压等级和试验周期，发现与电压等级不符或超过试验周期的工具应及时更换。
6.1.2、领用绝缘工器具必须作外观检查，发现工器具破损，脏污和受潮等不合格器具应及时更换。
220KV隔离开关安装作业指导书
1.目的
1.1保证220KV隔离开关安装符合技术管理要求。
1.2为所有参加本项目的工作人员确定必须遵循的质量保证程序。
2.适用范围
适用于本公司220KV隔离开关安装。
3.术语
本作业指导书无特殊技术术语。
4.职责与权限
4.1 220KV隔离开关开关安装由项目负责人负责。
4.2 指定专人做好记录，确保记录真实.准确.工整。
4.3 对施工现场进行安全监护。
4.4 QC人员负责项目质量验收.签证。
5.作业要求
5.1 人员资质：工作人员需是专业从事高压隔离开关检修人员、高压试验人员且通过技能资格审查。
5.2 工.机具：常用工具、吊车、起重工具
6.质量标准
6.1各项参数符合有关条例、规程规定，确保220KV隔离开关开关安装后能正常投入运行。
7.引用文件
《电力设备预防性试验规程》DL/T596-1996。
厂家安装使用说明书
8.质量记录
8.1 JL-DQ087-01
220KV隔离开关安装流程表
JL-DQ087-01 编号：
检修负责人: 日期: 验收人: 日期：。
10kV架空线路停电更换柱上隔离刀闸作业指导书
（8）接好隔离开关两端引线，各部分连接紧固，螺栓穿向正确。
（9）检查隔离开关安装及受力情况后清点好工具，用绳索传递至地面。
（10）塔上作业人员检查工作各部件情况，有无遗留物后携带吊物绳下塔。
工作负责人确认
1
触电
（1）登杆塔前核实杆塔名称和编号，核实杆塔上工作位置和带电部位。
（2）工作人员（含所用工器具和绳索）对10kV及以下带电导线和设备最小距离不小于0.7m，与邻近或交叉其他10kV及以下电力线路的安全距离不得小于1.0m 若有感应电压反映在停电线路上，应加挂接地线。
（3）挂接地线时应先接接地端，后接导线端，拆除时与之相反。
确认( )
2
倒杆、坠落
（1）登杆塔前检查杆根塔基、拉线牢固，杆基无裂纹；检查杆塔受力是否平衡，必要时安装临时拉线；杆塔上有人作业时，不得调整或拆除拉线；攀登杆塔脚钉时，应检查脚钉牢固。
（2）安全带应系在电杆及牢固的构件上，应防止安全带从杆顶脱出或被锋利物伤害 作业转位时,不得失去安全带保护。
（3）上下杆塔过程中设专人监护。
确认( )
2
挂吊物绳
将吊物绳挂在合适位置。
确认( )
3
更换隔离开关
（1）对隔离开关两端引线分别做相别编号。
（2）解开隔离开关两端引线。
（3）用绳索绑牢隔离开关，防止拆除过程中隔离开关坠落地面。
（4）拆除隔离开关的固定螺丝。
（5）作业人员用吊物绳将隔离开关吊至地面。
（6）地勤人员配合检查新隔离开关完好无损、表面换柱上隔离刀闸作业指导书
编号：Q/CSG-YNPG-PDZYS0042015(1)
隔离开关安装标准化作业指导书
作业指导书工程名称：***kV变电站工程编号：B-DQ-04作业项目名称：隔离开关安装编制单位：*****公司*****项目部批准：项目技术负责人日期：审核：项目质检员及安全员日期：编写：班组技术员日期：出版日期：版次：目录1.适用范围 (2)2.编制依据 (2)3.工程概况及主要工程量 (2)4. 作业流程图 (3)5.施工准备及作业条件 (3)6.作业方法和工艺质量标准 (4)7.工序交接及成品保护 (9)8.危险点分析及安全控制措施 (9)9. 文明施工及环境保护 (10)10.强制性条文及质量通病防治技术措施 (10)11.质量验收签证、记录项目 (10)1.适用范围本作业指导书适用于****kV变电站 35-500kV 电压等级隔离开关安装。
2.编制依据2.1《电气装置安装工程高压电器施工及验收规范》(GBJ147-2010)2.2《电气装置安装工程质量检验及验评规范DL/T 5161.1～5161.17-2002》2.3《江苏电网工程工艺设计标准（2010年4月）》2.4********厂家安装说明书2.5《国家电网公司输变电工程质量通病防治工作要求及技术措施》（基建质量[2010]19号）2.6《国家电网公司输变电工程工艺标准库》（基建质量[2010]100号）2.7国家电网公司《输变电工程建设标准强制性条文实施管理规程》 (Q/GDW 248-2008) 2.8《国家电网公司输变电工程施工危险点辨识及预控措施（试行）》（国家电网基建安[2005]50号）2.9江苏省电力公司《输变电设备交接和状态检修试验规程》（Q/GDW-10-J206-2010）2.10江苏省电力公司《关于下发折臂式隔离开关专项反措的通知》3.工程概况及主要工程量3.1工程概况XXX变电所工程由XXX设计院设计，其中 kV屋外配电装置采用XXX布置，本期出线X 回,分别X回。
采用X公司生产的X型隔离开关，X型接地开关； kV屋外配电装置采用X布置，本期出线X 回，分别为X有限公司生产的X型隔离开关，X型接地开关。
隔离开关组装作业指导书
隔离开关组装作业指导书施工技术方案1. 隔离开关安装施工执行技术标准：（1）《电气装置安装工程高压电器施工及验收规范》GBJ 147-1990（2）《电力设备预防性实验规程》DL/T 576－1996（3）《GW5隔离开关安装使用说明书》（4）《电力建设安全工作规程》DL 5009.3-1997（5）《电业安全工作规程》（发电厂和变电所电气部分）DL 408-1991 2. 主要施工机具表1 隔离开关安装主要施工机具4. 施工现场布置（1）作业范围内应设置专用配电箱，并有专职人员负责。
（2）施工现场，消防器材齐全，布置合理。
（3）隔离开关安装要求天气无雨，无大风及扬沙。
如果天气条件不能满足条件，应将设备拆下后转移至室内。
（4）与带电设备间设置围栏，并挂有醒目的标志牌。
（5）施工现场物品摆放合理、整齐，现场无多余的杂物。
3. 施工前的准备工作组识准备（1）开工前工作负责人组织现场施工人员必须认真学习有关隔离开关的安装作业指导书、施工及验收规范、《安规》有关要求和本措施，熟悉安装工艺和质量标准，了解施工内容及要求。
该项目总负责人应组织有关人员深入现场，仔细勘察现场，做好各项准备工作，正确标出施工现场的施工区、设备加工区。
以免出现上、下同时有人作业的现象。
（2）各班组负责人按工程处的方案，合理安排本班组的人员分工和施工进度。
（3）各班组负责人检查防火、防雨、防潮设施是否齐全。
（4）准备好吊车、斗车等特种车辆，保证其处于良好的工作状态。
（5）安装前应班组负责人员现场了解设备及基础的实际情况，落实施工设备布置场所，按照安规和现场工作实际需要检查安措是否完备，如有疑问向施工技术负责人反馈。
材料准备（1）工程处材料管理员事先做出详细的材料计划,包括检修备品、备件等，并逐项落实，并检查其状态、性能，保证数量足够、质量合格，按照要求发放足够的工器具，并作好记录。
（2）各班组按工作任务准备相应的材料、工具。
准备好施工工具、设备，包括：各型号梅花扳手一套、各型号活动扳手一套、个人工具每人一套、安全带，梯子，接地线、管钳、生产用汽油、机油、润滑油等。
隔离开关安装作业指导书
编号BDAZ-110 B300-126型隔离开关安装作业指导书
编写年月日
审核年月日
批准年月日
作业负责人年月日
作业日期年月日时至年月日时
安装公司变电公司
1、适用范围
适用B300-126型隔离开关安装
2、引用文件
GBJ147-1990高压电器施工及验收规范
《供电企业工作危险点及其控制措施》
《高压开关设备管理规定》国家电力公司
《高压开关设备反事故技术措施》国家电力公司
《高压开关设备质量监督管理办法》国家电力公司
《B300-126型隔离开关安装使用说明书》ALSTOM 公司3、修前准备
3.1准备工作安排
3.2、人员要求
3.3工器具
3.4材料
3.5危险点分析及控制措施
安全措施控制卡
3.6作业分工。
110kV输变电工程隔离开关安装作业指导书
110kV郑家营输变电工程隔离刀闸安装作业指导书2008--07--28 发布 2008--08--05 实施云南建源电力工程有限公司发布前言根据变电站变实际情况，确保安装及调试顺利进行，特编制本作业指导书。
本作业指导书由云南建源电力工程有限公司提出本作业指导书主要起草单位：云南建源电力工程有限公司批准人：审核人：编制人：本作业指导书由云南建源电力工程有限公司总工室负责解释目录一、引言 (1)二、编制依据 (1)三、隔离刀闸安装工艺要求 (1)四、安全及文明施工 (2)五、危险点预测与预控措施 (1)隔离刀闸安装作业指导书一、引言隔离刀闸是变电站的主要一次设备之一，是变电站停电过程中的明显断开点，隔离刀闸的安装工艺和质量关系到隔离到的运行。
二、编制依据《电气装置安装工程质量检验及评定规程》《厂家安装说明书》三、隔离刀闸安装工艺要求3.1、瓷柱安装外观检查：清洁、无裂纹；瓷铁胶合处粘合牢固；瓷柱与底平面操作轴间连接螺栓紧固；触指、触头清洁，无损伤、变形。
瓷柱安装垂直，相间距离符合厂家说明书上的数值。
3.2、导电部分可挠软连接检查：连接可靠，无折损；接线端子检查：清洁，平整，并涂有电力合脂；有镀银层的触头表面检查：完整、无脱落。
3.3、传动部件传动部件安装正确、固定牢固；操作检查：咬合准确，轻便灵活；辅助开关动作可靠，触点接触良好；接地刀与主触头间机械或电气闭锁准确可靠；对于刀闸电动时，在分、合闸极限位置时，可靠切除电源；机构箱密封垫完好。
3.4、隔离开关的调整合闸状态时，触头相对位置、备用行程及触头两侧接触压力；分闸状态触头间净距离或拉开角度，符合厂家说明书上的要求。
触头接触时的不同期允许值：110隔离刀不大于10mm。
引弧触头与主动触头动作顺序正确；隔离开关与操作机构联动平稳、无卡阻。
防松螺母紧固、开口销张开。
3.5、接地底座、机箱机接地牢固，导通良好。
3.6、油漆隔离底座镀锌槽钢的焊接部位，即时清理焊渣，并刷防锈漆，在底座槽钢喷、刷漆时，用塑料布对瓷柱进行包裹，防止被油漆污染；接地刀的垂直连杆、水平连杆均刷黑漆。
带电更换隔离刀闸作业指导书
编号：配运200911006用绝缘斗臂车作业法更换隔离刀闸作业指导书带电更换龙都分支开关两侧隔离刀闸批准：年月日审核：年月日编写：詹军 2009年 11 月 09 日作业负责人: 刘维滨作业日期 2009 年 11月10 日 08 时30分至2009 年11 月 10日 17 时30分赣州供电公司配电运行分公司1范围本指导书适用于赣州供电公司用绝缘斗臂车作业法更换隔离刀闸作业。
1.1赣州供电公司配电运行分公司班组：带电作业班编号：配运2009110061.2工作负责人（监护人）刘维滨1.3工作班成员黄万顺、陈晓星、詹军、刘逢红、（共 4 人）1.4工作任务1.5计划工作时间自2009年 11 月 10日 08时30 分至2009年 11 月 10日 17时 00 分1.6停用重合闸线路（应写双重名称）1.7工作条件（绝缘斗臂车、临近带电作业）绝缘斗臂车绝缘手套作业法1.8工作票签发人焦小林本指导书适用于赣州供电公司用绝缘斗臂车作业法更换隔离刀闸作业。
2 引用文件DL409-1991 《国家电网公司电力安全工作规程(电力线路部分)》(带电作业) GBJ232-1982 电气装臵安装工程DL/T 741—2001架空配电线路运行规程3.1基本条件3.2 带电作业通用要求；强调不进行停送电工作。
3.3 所需工具、器材4 作业步骤编号：配运200911006用绝缘斗臂车全绝缘作业更换隔离刀闸作业指导书带电更换配网公变隔离刀闸编写：詹军 2009年 11 月 09 日审核：年月日批准：年月日作业负责人: 刘维滨作业日期 2009 年 11月10 日 08 时30分至2009 年11 月 10日 17 时30分赣州供电公司配电运行分公司1范围本指导书适用于赣州供电公司用绝缘斗臂车全绝缘作业更换隔离刀闸作业。
1.1赣州供电公司配电运行分公司班组：带电作业班编号：配运2009110061.2工作负责人（监护人）刘维滨1.3工作班成员黄万顺、陈晓星、詹军、刘逢红、刘维滨（共 5 人）1.4工作任务1.5计划工作时间自2009年 11 月 10日 08时30 分至2009年 11 月 10日 17时 00 分1.6停用重合闸线路（应写双重名称）1.7工作条件（绝缘斗臂车、临近带电作业）绝缘斗臂车绝缘手套作业法1.8工作票签发人刘洪福本指导书适用于赣州供电公司用绝缘斗臂车全绝缘作业更换隔离刀闸作业。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
安全帽8顶（所有现场人员必须戴）；
1.5工器具及材料（视具体情况而定）
1．5．1工具
装卸吊车1台；
绝缘梯子2把
水平仪1个
交流电焊机1台
钢丝绳套4条
切割机1台
角磨机1台
压接钳1台
台钻1台
开口扳手10（各类规格）
钳形电流表1个
直流电阻测试仪1个
万用表1个
2500kV兆欧表1台
健康
人员
中暑
低
高温天气下作业
1、工作前工作负责人对工作人员检查，及时补充水分及休息。
肌肉
受损
低
人员在作业时，由于空间及位置受限制或工作时间长
1、作时轮换，中途作适当休息。
交通
超速、超载、雨天行车
中
超速、超载、雨天行车易导致车辆失控，发生意外，特别是施工车辆性能较差
严格遵守交通法规，并根据车辆状况保证行车安全
第二部分：作业安全分析
2.1风险分析
风险类别
风险名称
风险级别
存在风险的活动描述
控制措施
安全
人员伤害
中
1.起吊时造成吊件下落
2.砸伤人员，每月一次
统一指挥，绑牢吊点
中
人员容易从隔离开关上掉下，每月一次
系好安全带
设备
设备损坏
低
常规支持瓷件单支200斤左右，搬运时易碰伤瓷边，每月一次
1.搬运时保护瓷件2.互相协作
环境
环境污染
低
施工完毕后的随意废弃垃圾
及时清走所有垃圾
质量
不合格
低
施工工艺不合要求
严格按施工的相关技术标准施工，一次设备引下线弧垂符合标准、美观；二次接线工艺完美，挂牌明确。
2.2预防措施
所有工作人员应熟悉DL408-91《电业安全工作规程》（发电厂和变电所电气部分）；
所有工作人员应熟悉各厂家产品说明书、技术规范有关规定的内容；
3.3现场交待安全措施
由工作负责人按照3.2要求向全体工作人员交待工作票安全措施及现场安全措施、施工要求、危险控制措施，工作人员清楚后应签名确认。
3.4检查安全措施
在工作位置围栏是否在合适位置；警示牌是否挂在相应位置。
3.5安装隔离开关作业步骤
3.5.1开关支柱顶板制作：
110kV隔离开关就位前，要按新装设备的实际尺寸对原有支柱顶板进行修改，把新的镀锌钢板焊到原有支柱顶板上，把两根短（1.5米）的槽钢分别焊在支柱顶板上做设备构架槽钢，在设备构架槽钢上划出支柱绝缘子的中心线，以中心线为准分出放置开关底座槽钢的位置并划印，用电焊焊接好构架槽钢后测量焊接点是否达到标准尺寸的要求，在调整好位置后进行两边焊接，防止一边焊接由于冷却不均匀造成的顶板变形。修改后构架要达到以下要求：
第一部分：资源配置
1.1人员需求
技工3人；
登高作业人员2人；
电焊工1人
辅助工2人。
1.2工时
视具体情况而定
1.3安全用具
验电器、绝缘手套、安全带、绝缘梯；
安全围栏（在停电施工区域周围）、灭火器；
安全警示牌“止步、危险”、“在此工作”等；。
1.4 PPE要求
工作服8套（所有现场人员必须穿）；
绝缘鞋8双（所有现场人员必须穿）；
配电盘1个
电工手工具4套
平钢锉1把
2m钢卷尺1把
安全带2付
1．5．2材料
110kV隔离开关1台
电动操作机构1套
钢芯铝绞线20米
开关配件1套
1．5．3备品备件
开关操作工具
1.6工作票选用
选用变电站第一种工作票；（新建站除外）
1.7技术文件
电气装置安装工程高压电器施工及验收规范》;
110kV隔离开关的安装使用说明书。
2)用手动叉车将整体组装好的开关运到指定位置，用吊带、吊绳等将开关四周的吊点捆扎结实，然后吊车司机在指挥员的指挥下挂上吊物，将开关吊离地面10CM时暂停一下，指挥人员在细致检查吊装一切良好的情况下才可继续实施吊装作业。当开关被吊到比带电体高3-4米时调整吊臂到放置吊物位置的正上方然后缓慢放下吊物，当离构架槽钢十几工分时，吊装暂停，安装人员上到构架槽钢上，牵引开关底座槽钢使之对准构架槽钢上的划印线，然后吊臂缓慢下落使开关稳稳地落到构架槽钢上，焊接底座槽钢，焊接牢固后吊车松开吊绳。吊臂在指挥人员的指挥下恢复原位，完成一组隔离开关的吊装。
B）发生碰伤、扭伤等较轻微且不危及生命的伤势时，先暂停工作进行紧急处理，再视伤势严重程度考虑是否送院治疗。
2.4授权范围
该项作业只能在工程所在地供电局的批准下方能开展，工程所在地供电局验收；
2.5严禁
工作票未经值班员许可，不得进行该项工作；
未经工作负责人的许可，工作人员不得开展工作。
第三部分：作业程序
所有工作人员应熟悉紧急救护法；
工作现场需配备急救药箱；
2.3应急处理
遇紧急情况，工作人员应根据具体情况分别按照以下的紧急处理程序进行处理：
A）《深圳市电达实业股份有限公司人身事故应急预案》，发生人员触电、中暑等严重威胁生命的情况时，立即将人员转移到安全地点，并进行急救，同时拨打120电话联系医院派救护车前来救援；
3）按照隔离开关的安装说明安装调整操动机构，机构的分、合闸指示应与设备的实际分、合闸位置相符。
3.5.2 隔离开关用人工方法安装:
先把两根短（1.5米）的构架槽钢焊到支柱顶板上，划出开关中心线及底座槽钢印线，然后将两根长（4.4米）的底座槽钢摆放到短构架槽钢上，按中心线距离分好三相开关摆放位置后焊接；底座槽钢上站三个人用绳拉、下面站四个人往上台，逐相逐个把开关支柱瓷瓶搬到底座槽钢上固定；瓷瓶在往上拉的时候要用软布包住，防止瓷沿碰破受损；固定好瓷瓶后调整相间距离、连接水平拉杆、调整三相开关分合闸同期、安装操动机构。
1)110kV隔离开关的中心距离误差不应大于5㎜。
2)110kV隔离开关的水平高差不应大于5㎜。
3)110kV隔离开关两侧底座水平高差≤0.4㎜。
3.5.2110kV隔离开关吊车安装
施工阶段使用吊车，吊车的摆放位置与拆除时的摆放位置相同。
1)吊车司机及吊车指挥人员要再次对周围的环境进行细致的了解，注意周围的带电体及距离，以便在起吊时把握好安全距离，进行安全的吊装。根据周围环境，在吊车指挥员的指挥下将吊车停放在合适的位置上，然后进行吊车车体、安全工用具、材料
按照1.3、1.4、1.5要求准备工具、安全工用具、材料并进行检查，确保所用工具、安全工具试验并合格有效。
3.2办理工作票及准备工作
首先根据停电安排办理变电站第二种工作票，把需要更换的隔离开关在开阔地面进行整体组装，将三相开关摆放到两根长（4.4米）的底座槽钢上，调整好相间距离并安装相间连杆，隔离开关的各支柱绝缘子间应连接牢固（停电后再用叉车拉到指定位置）；做好二次电缆预埋钢管及电缆敷设；按照土建施工图纸做好端子箱基础；土建施工时挖出的土方力争及时回填或妥善堆放，如条件不允许，集中堆放在站外指定地点。
