一款高频逆变器驱动模块电路
一款单相逆变器智能功率模块的应用电源电路设计
一款单相逆变器智能功率模块的应用电源电路设计
引言
智能功率模块(Intelligent Power Module，IPM)以开关速度快、损耗小、功耗低、有多种保护功能、抗干扰能力强、无须采取防静电措施、体积小等优点在电力电子领域得到越来越广泛的应用。
以PM200DSA060型IPM为例。
介绍IPM应用电路设计和在单相逆变器中的应用。
IPM的结构
IPM由高速、低功率IGWT、优选的门级驱动器及保护电路构成。
其中，IGBT是GTR和MOSFET的复合，由MOSFET驱动GTR，因而IPM具有GTR高电流密度、低饱和电压、高耐压、MOSFET高输入阻抗、高开关频率和低驱动功率的优点。
根据内部功率电路配置情况，IPM有多种类型，如PM200DSA060型：IPM为D型(内部集成2个IGBT).其内部功能框图如图1所示，内部结构如图2所示。
内有驱动和保护电路，保护功能有控制电源欠压锁定保护、过热保护、过流保护和短路保护，当其中任一种保护功能动作时。
IPM将输出故障信号FO。
IPM内部电路不含防止干扰的信号隔离电路、自保护功能和浪涌吸收电路。
为了保证IPM安全可靠。
需要自己设计部分外围电路。
IPM的外部驱动电路设计。

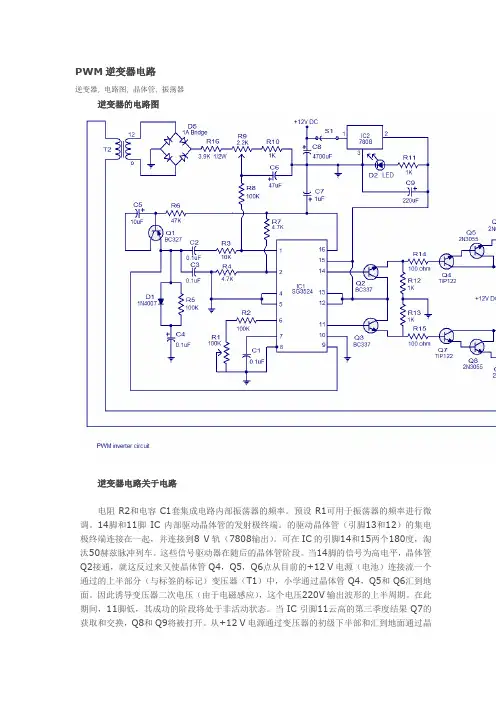

逆变器电路
PWM逆变器电路逆变器, 电路图, 晶体管, 振荡器逆变器的电路图逆变器电路关于电路电阻R2和电容C1套集成电路内部振荡器的频率。
预设R1可用于振荡器的频率进行微调。
14脚和11脚IC内部驱动晶体管的发射极终端。
的驱动晶体管（引脚13和12）的集电极终端连接在一起，并连接到8 V轨（7808输出）。
可在IC的引脚14和15两个180度，淘汰50赫兹脉冲列车。
这些信号驱动器在随后的晶体管阶段。
当14脚的信号为高电平，晶体管Q2接通，就这反过来又使晶体管Q4，Q5，Q6点从目前的+12 V电源（电池）连接流一个通过的上半部分（与标签的标记）变压器（T1）中，小学通过晶体管Q4，Q5和Q6汇到地面。
因此诱导变压器二次电压（由于电磁感应），这个电压220V输出波形的上半周期。
在此期间，11脚低，其成功的阶段将处于非活动状态。
当IC引脚11云高的第三季度结果Q7的获取和交换，Q8和Q9将被打开。
从+12 V电源通过变压器的初级下半部和汇到地面通过晶体管的Q7，Q8，Q9，以及由此产生的电压，在T2次级诱导有助于的下半部周期（标签上标明）电流流220V输出波形。
逆变电路的输出电压调节部分的工作原理如下。
逆变器输出（T2的输出）挖掘点的标记为B，C，并提供给变压器T2的主。
在变压器T2的下降这个高电压的步骤，桥梁D5整流它和这个电压（将逆变器的输出电压成正比）是提供的PIN1通过奥迪R8，R9，R16和（该IC的内部错误放大器的反相输入）这个电压与内部参考电压比较。
此误差电压成正比的输出电压所需的值和IC调节占空比的驱动信号（引脚14和12）为了使输出电压为所需的值的变化。
R9的预设，可用于调节逆变器输出电压，因为它直接控制变频器的输出电压误差放大器部分的反馈量。
及其相关组件产生8V电源从12V电源供电IC及其相关的设计电路。
二极管D3和D4续流二极管，保护驱动级晶体管的开关变压器（T2）初选时产生的电压尖峰。
