污水处理厂设计说明书
污水处理厂设计说明书

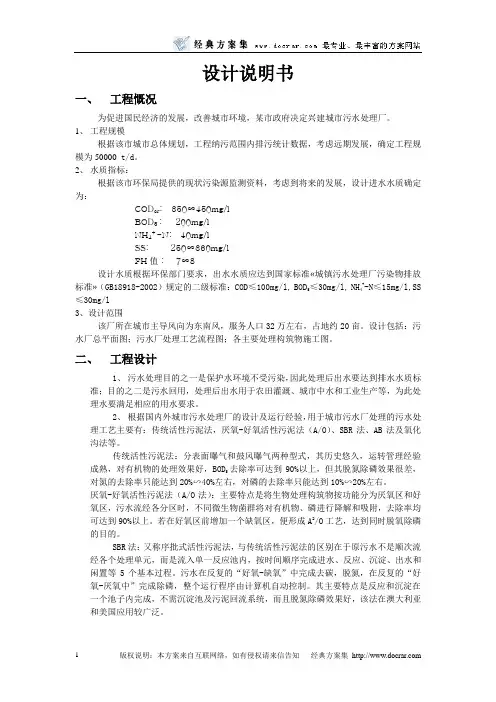

设计说明书一、工程慨况为促进国民经济的发展，改善城市环境，某市政府决定兴建城市污水处理厂。
1、工程规模根据该市城市总体规划，工程纳污范围内排污统计数据，考虑远期发展，确定工程规模为50000 t/d。
2、水质指标：根据该市环保局提供的现状污染源监测资料，考虑到将来的发展，设计进水水质确定为：COD cr: 350∽450mg/lBOD5 : 200mg/lNH4+-N: 40mg/lSS: 250∽360mg/lPH值：7∽8设计水质根据环保部门要求，出水水质应达到国家标准«城镇污水处理厂污染物排放标准»（GB18918-2002）规定的二级标准：COD≤100mg/l, BOD5≤30mg/l, NH4+-N≤15mg/l,SS ≤30mg/l3、设计范围该厂所在城市主导风向为东南风，服务人口32万左右，占地约20亩。
设计包括：污水厂总平面图；污水厂处理工艺流程图；各主要处理构筑物施工图。
二、工程设计1、污水处理目的之一是保护水环境不受污染，因此处理后出水要达到排水水质标准；目的之二是污水回用，处理后出水用于农田灌溉、城市中水和工业生产等，为此处理水要满足相应的用水要求。
2、根据国内外城市污水处理厂的设计及运行经验，用于城市污水厂处理的污水处理工艺主要有：传统活性污泥法，厌氧-好氧活性污泥法（A/O）、SBR法、AB法及氧化沟法等。
传统活性污泥法：分表面曝气和鼓风曝气两种型式，其历史悠久，运转管理经验成熟，对有机物的处理效果好，BOD5去除率可达到90%以上，但其脱氮除磷效果很差，对氮的去除率只能达到20%∽40%左右，对磷的去除率只能达到10%∽20%左右。
厌氧-好氧活性污泥法（A/O法）：主要特点是将生物处理构筑物按功能分为厌氧区和好氧区，污水流经各分区时，不同微生物菌群将对有机物、磷进行降解和吸附，去除率均可达到90%以上。
若在好氧区前增加一个缺氧区，便形成A2/O工艺，达到同时脱氧除磷的目的。
天台县污水处理厂工程设计说明书
天台县污水处理厂工程设计说明书同济大学浙江学院目录1 概述 (1)1.1 设计依据 (1)1.2 工程内容及范围 (1)1.3 工程区域概况 (1)1.4 设计采用的主要规范和标准 (1)2 污水量、水质 (3)2.1 污水水量 (3)2.2 中水站进水水质 (3)2.3 中水站出水水质 (3)3 中水站设计原则 (5)3.1 中水站设计原则 (5)3.2 污水处理工艺设计原则 (5)3.3 污泥处理设计原则 (6)4 污水处理工艺 (7)4.1 污水处理工艺 (7)4.2 供氧形式的选择 (8)5 中水站工程设计 (9)5.1 中水站位置 (9)5.2 设计规模 (9)5.3 污水处理工艺流程 (9)5.4 总平面布置 (9)5.5 高程布置 (9)5.6 公共工程 (9)5.7 主要处理构筑物工艺设计 (9)5.8 结构及建筑设计 (9)5.9 电气设计 (9)5.10 仪表设计 (9)5.11 机械设计 (10)5.12 通风设计 (10)5.13防腐 (10)6 安全生产、消防和节能 (11)7 人员编制 (12)8 项目的环境影响及对策 (13)9 工程估算 (14)9.1 估算编制说明 (14)9.2 成本分析说明 (14)9.3 工程概算及成本分析 (14)1 概述1.1 设计依据1、中水站平面位置图2、中水处理站岩土工程勘察报告1.2 工程内容及范围中水站的设计、土建施工、设备供货安装调试、供配电、试车、运行调试、人员培训直至竣工验收合格。
1.3 工程区域概况1.3.1 项目的基本情况1.项目名称：天台县污水处理厂2.项目来源：天台县政府3.项目的来源及数量：1.3.2 城市概况1、地理位置浙江省地名“天台”的读音：tian tai.天台县因天台山而得名，位于浙江省东部、台州地区西北部。
东连宁海、三门，西接磐安，南邻仙居，北界新昌，东西长54.7公里，南北宽33.5公里。
天台县历史悠久，境内山峦重叠，溪流纵横，气候温和，物产丰富；是擅有山水之利的半山区县，既是人文荟萃的文物之邦，又是风景秀丽的旅游胜地。
污水处理厂工艺设计说明书
妥善管理，避免二次污染。
选择先进、可靠、高效、运行管理方便、维修简便的排水专用设施。
污水处理厂保证一定程度的绿化、达到美化作用。
4
处理规模为15万m3/d的污水处理厂，污水厂运行上限按照20年计算
3.为确保处理效果，采用成熟可靠的工艺流程和处理构筑物；提高自动化程度，为 科学管理创造条件；
4.污水处理采用生物处理，污泥脱水采用机械脱水并设事故干化厂；污水采用季节 性消毒；
5.提高管理水平，保证运转中最佳经济效果；充分利用沼气资源，把沼气作为燃料；
6.查阅相关的资料确定其方案。
处理方案要体现以下优点：
15万m3/d污水处理厂设计说明书
一.
1
某城市位于我国南方，是一发展中的城市，人口增长率为每年
1.
(1)厂区附近地下水位标高561.00米(地表下)；
(2)厂区附近土质构造为亚粘土；
(3)城区排水干管进厂处A管底设计标高为581.00米；
(4)受纳水体底部设计标高为571.00米；
(5)厂区内地势为西北高，东南低
0.0
月平均最高气温（℃）
32.6
年最高气温（℃）
38.7
月平均最低气温（℃）
9.7
温度在-10℃以下的天数
0Байду номын сангаас
温度在0℃以下的天数
0
年降雨量（mm/年）
1094.1
年蒸发量（mm/年）
常年主导方向
SE
最大风速（m/s）
2.
污水处理工艺设计（水质、水量统计计算、污水处理方案及处理程度、各建筑物的尺寸计算、污水处理流程、处理厂区平面布置图等）；
污水处理厂设计说明书
贵州大学课程设计任务书课题名称污水处理工程学院土木工程学院专业给水排水工程班级 101学号 1008070030姓名程威污水处理工程课程设计任务书一、目的与任务1.目的本设计是污水处理工程教学中一个重要的实践环节，要求综合运用所学的有关知识，在设计中掌握解决实际工程问题的能力，并进一步巩固和提高理论知识。
2.任务根据已知资料，进行城市污水处理厂的工艺设计。
要求确定污水处理流程，计算各处理构筑物的尺寸，布置污水处理厂总平面图和高程图。
二、设计内容和要求1.设计说明书说明城市概况、设计任务、工程规模、水质水量、工艺流程、设计参数、主要构筑物的尺寸和个数、主要设备的型号和数量等；有关内容可参考如下所列。
第一章总论第一节设计任务和内容第二节基本资料第二章污水处理工艺流程说明污水处理工艺流程比较、论证（提出2种以上的工艺方案进行比较），污水处理工艺流程选定。
第三章污水处理构筑物设计按照选定的工艺流程，分节设计每个污水处理单元，简要论证比较，列出各构筑物的计算过程、主要设备（如水泵、鼓风机等）的选取。
第四章污泥处理构筑物的设计。
按照选定的污泥处理工艺流程，分节设计每个污泥处理单元，说明每个处理单元内的主要设备配置情况。
第五章污水厂总体布置第一节主要构（建）筑物与附属建筑物第二节污水厂平面布置第三节污水厂高程布置污水处理厂的高程计算（各构筑物内部的水头损失查阅教材或手册，构筑物之间的水头损失按管道长度计算）2设计图纸污水处理厂总平面布置图和高程布置图各一张，均为A2图幅的CAD 制图。
污水厂总平面图应按初步设计要求去完成，图上应绘出主要处理构筑物、处理建筑物、辅助构（建）筑物、附属建筑物、道路、绿化地带及厂区界限等，并用坐标表示其外形尺寸和相互距离，应有坐标轴线或坐标网格。
总平面图上绘出各种连接管渠，管道以单线条表示，并标明管径。
图中应附构（建）筑物一览表，说明各构（建）筑物的名称、数量及主要外形尺寸。
图中应附图例及必要的文字说明。
污水处理厂设计说明书
目录第一章城市概况及设计任务 (3)第二章水厂规模的确定及水质分析 (3)第一节水厂规模的确定 (4)第二节处理水质分析 (5)第三章污水处理厂工艺流程的确定 (5)第一节污水及污泥处理工艺的选择 (5)第二节工艺流程的确定 (7)第四章污水厂处理构筑物工艺设计计算.???????? 8第一节泵前中格栅设计计算 (8)第二节污水提升泵房设计计算 (10)第三节泵后提升泵房设计计算 (12)第四节平流式沉砂池设计计算...............................................14第五节辐流式初沉池设计计算（中心进水周边出水） (17)第六节传统活性污泥鼓风曝气池设计计算 (21)第七节向心辐流式二沉池设计计算（周边进水中心出水） (26)第八节接触消毒池与加氯间设计计算 (28)第九节巴式计量槽设计计算 (30)第五章污泥处理构筑物工艺设计计算 (32)第一节污泥量计算 (32)第二节污泥泵房设计计算 (33)第三节污泥重力浓缩池设计计算 (34)第四节贮泥池设计计算 (36)第五节污泥厌氧消化池设计计算 (37)第六节机械脱水间设计计算 (40)第六章污水处理厂平面布置 (42)第七章污水处理厂高程布置 (43)第一节各污水处理构筑物及连接管渠的水头损失计算 (43)第二节污水高程系统计算 (45)第三节污泥高程系统计算 (46)参考资料 (50)附：1污水处理厂总平面布置图2 污水处理厂高程布置图第一章城市概况及设计任务第一节城市概况东营市地处中纬度，背陆面海，受亚欧大陆和西太平洋共同影响，属暖温带大陆性季风气候，气候温和，四季分明。
春季回暖快，降水少，风速大，气候干燥，有"十春九旱"的特点；夏季气温高，湿度大，降水集中，有时受受台风侵袭；秋季气温急降，雨量骤减，秋高气爽；冬季雨雪稀少，寒冷干燥。
主要气象灾害有霜冻、干热风、大风、冰雹、干旱、涝灾、风暴潮灾等。
万吨天城市生活污水处理厂工艺毕业设计毕业设计说明书

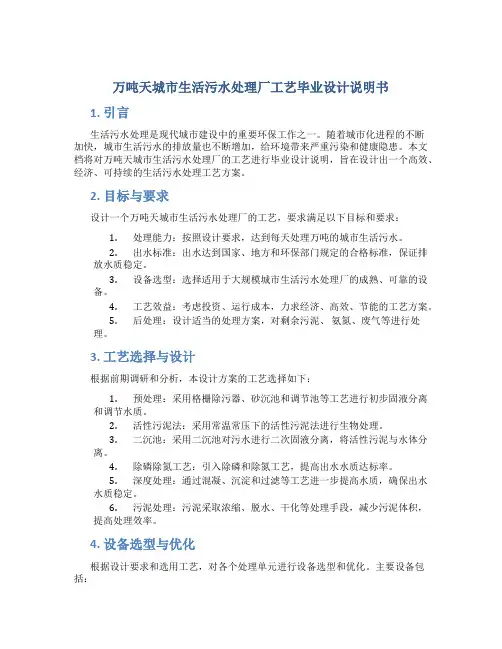

万吨天城市生活污水处理厂工艺毕业设计说明书1. 引言生活污水处理是现代城市建设中的重要环保工作之一。
随着城市化进程的不断加快，城市生活污水的排放量也不断增加，给环境带来严重污染和健康隐患。
本文档将对万吨天城市生活污水处理厂的工艺进行毕业设计说明，旨在设计出一个高效、经济、可持续的生活污水处理工艺方案。
2. 目标与要求设计一个万吨天城市生活污水处理厂的工艺，要求满足以下目标和要求：1.处理能力：按照设计要求，达到每天处理万吨的城市生活污水。
2.出水标准：出水达到国家、地方和环保部门规定的合格标准，保证排放水质稳定。
3.设备选型：选择适用于大规模城市生活污水处理厂的成熟、可靠的设备。
4.工艺效益：考虑投资、运行成本，力求经济、高效、节能的工艺方案。
5.后处理：设计适当的处理方案，对剩余污泥、氨氮、废气等进行处理。
3. 工艺选择与设计根据前期调研和分析，本设计方案的工艺选择如下：1.预处理：采用格栅除污器、砂沉池和调节池等工艺进行初步固液分离和调节水质。
2.活性污泥法：采用常温常压下的活性污泥法进行生物处理。
3.二沉池：采用二沉池对污水进行二次固液分离，将活性污泥与水体分离。
4.除磷除氮工艺：引入除磷和除氮工艺，提高出水水质达标率。
5.深度处理：通过混凝、沉淀和过滤等工艺进一步提高水质，确保出水水质稳定。
6.污泥处理：污泥采取浓缩、脱水、干化等处理手段，减少污泥体积，提高处理效率。
4. 设备选型与优化根据设计要求和选用工艺，对各个处理单元进行设备选型和优化。
主要设备包括：1.格栅除污器：选择适合处理大规模污水的自动化格栅除污器，提高初次固液分离效果。
2.活性污泥池：选择适宜的活性污泥曝气设备和搅拌器，保证微生物的正常生长。
3.二沉池：选用结构简单、操作稳定的二沉池设备，实现二次固液分离。
4.混凝剂添加系统：根据实际情况，选择合适的混凝剂添加系统，提高混凝效果。
5.过滤器：选用高效过滤器，去除微小颗粒物和胶体颗粒，提高水质处理效果。
设计说明书污水处理厂
污水处理厂设计说明书目录第一章污水处理工程设计计算说明书1.1设计任务1.2设计内容1.3基本资料1.4设计水质水量计算第二章污水的一级处理2.1格栅设计计算2.2沉砂池设计计算2.3初次沉淀池设计计算第三章AA/O生物脱氮除磷工艺计算3.1设计参数3.2平面尺寸计算3.3进出水系统3.4其他管道设计3.5剩余污泥量第四章生物处理后处理4.1二次沉淀池设计计算4.2消毒设施计算4.3计量设备设计计算第五章污泥处理构筑物计算5.1污泥量计算5.2污泥浓缩池设计计算5.3贮泥池设计计算5.4污泥消化池设计计算5.5污泥脱水第六章污水处理厂布置6.1污水处理厂平面布置6.2污水处理厂高程布置第一章设计计算说明书1.1设计任务某城镇污水处理厂1.2设计内容1 •根据给定的原始资料，确定污水厂的规模和污水设计水量。
2 .按照原始资料数据进行处理方案的确定，拟定处理工艺流程，选择污水、污泥的处理构筑物，并用方框图表示。
进行工艺流程中各处理单元的处理原理说明。
3. 进行各构筑物的尺寸计算，各构筑物的设计参数应根据同类型污水的实际运行参数或参考有关手册选用。
4. 设备选型计算。
5. 平面和高程布置。
根据构筑物的尺寸，合理进行平面布置；高程布置应在完成各构筑物计算及平面布置草图后进行。
各处理构筑物应尽力采用重力流，各处理构筑物的水头损失可直接查相关资料，但各构筑物之间的连接管的水头损失则需计算确定。
6. 编写设计说明书、计算书。
1.3基本资料1、设计流量：Q 平=30000+ 28 X1000 m 3/d （No 学号，1 〜33 号）总变化系数：K Z= 1.42、污水水质：C0D=200-300mg/LBOD5=100-150 mg/LSS=200mg/LNH3-N=35 mg/LpH=6 〜93、受纳水体：位于城市的东侧自南向北,20年一遇洪水水位标高322.5m ,常水位标高320.3m。
4、选址：根据城市总体规划，污水厂拟建于该城市下游河流岸边，地势平坦，拟建处的地面标高326.30m。
污水处理厂设计设计说明书
目录一、设计内容 (1)二、污水厂的设计规模 (2)三、进出水水质 (2)四、处理程度的计算 (2)五、城市污水处理设计 (4)1、工艺流程的比较 (4)2、工艺流程的选择 (9)六、污水处理构筑物设计 (10)1.粗格栅和提升泵房(两者合建) (10)设计计算 (11)2、细格栅和沉砂池 (13)七、污泥处理构筑物的设计计算 (25)1、污泥泵房 (25)2、污泥浓缩池 (25)八、污水厂平面，高程布置 (29)1、平面布置 (29)2、管线布置 (29)3、高程布置 (30)一、设计内容1、城市概况该市地处东南沿海，北回归线横贯市区中部，该市在经济发展的同时，城市基础设施的建设未能与经济协同发展，城市污水处理率仅为3.4%，大量的污水未经处理直接排入河流，使该城市的生态环境受到严重的破坏。
为了把该城市建设成为经济繁荣、环境优美的现代化城市，筹建该市的污水处理厂已迫在眉睫。
2、自然条件：（1）地形、地貌：该市具有中低山、丘陵、盆地和平原等多种地貌类型，地势西北高，东南低。
（2）工程地质：该市地质岩层出露白垩系地层，市区地层覆盖层为第四纪近代冲击层，厚40～60米，上层一般为耕植土、淤土、砂质粘土、亚粘土、细中砂和残积粘土。
地基承载力为1.2～3.5kg/cm2，地震等级为6级以下，电力供应良好。
（3）气象资料：该市地处亚热带，面临东海，海洋性气候特征明显，冬季暖和有阵寒，夏季高温无酷暑，历年最高温度38℃，最低温度4℃，年平均温度24℃。
常年主导风向为南风。
（4）水文资料：该市内河流最高洪水位+2.5米，最低水位-0.5米，平均水位为+0.5米，地下水位为离地面2.0米，厂区内设计地面标高为+5.0米。
二、污水厂的设计规模设计规模：污水厂的处理水量按最高日最高时流量，污水厂的日处理量为2.5万吨/天，污水厂主要处理构筑物拟分为二组，每组处理规模为1.25万吨/天。
三、进出水水质该水经处理以后，水质应符合国家《污水综合排放标准》（GB18918－2002）中的一级B标准.四、处理程度的计算1.溶解性BOD5的去除率活泩污泥处理系统处理水中的BOD5值是由残存的溶解性BOD5和非溶解性BOD5二者组成，而后者主要是以生物污泥的残屑为主体。
某城镇污水处理厂工艺初步设计设计说明书
某城镇污水处理厂工艺初步设计设计说明书设计说明书一、项目背景城镇污水处理厂位于市区，为了解决城镇污水处理问题，提高环境质量，本项目拟建设一座污水处理厂，采用先进的工艺和设备，对城镇污水进行处理，达到国家相关排放标准。
本设计说明书旨在对污水处理厂的工艺流程进行初步设计，并附带相关计算书。
二、设计目标1.处理能力：本污水处理厂的设计处理能力为每小时处理1000m³的污水量，满足城镇的日常需求。
2.出水水质：处理后的污水经过处理达到国家相关排放标准，出水水质符合要求。
3.运行稳定可靠：通过合理的工艺选择和设备配置，确保污水处理厂的运行稳定可靠，减少故障发生率和维修成本。
4.经济、环保、节能：在满足处理需求的前提下，优化设计，提高设备利用率，降低能耗和运营成本，同样也要确保环保要求的实现。
三、工艺流程1.进水预处理：将进水进行初步处理，包括格栅、砂沉池和调节池等，去除大颗粒悬浮物和沉淀杂物。
2.活性污泥法处理：采用活性污泥法进行二级处理，包括好氧池和二沉池。
好氧池中的活性污泥与污水进行接触和氧化降解，二沉池进行污泥沉淀和污水澄清。
3.三级处理：在二沉池出水后引入生物膜反应器，通过生物膜的附着作用，进一步降解有机物和氨氮等。
4.除磷处理：在生物膜反应器之后引入除磷池，加入除磷剂，去除污水中的磷。
5.消毒处理：在除磷池之后进行消毒处理，使用适当的消毒剂对处理后的水进行消毒，确保出水水质达到国家相关排放标准。
6.深度处理：对消毒处理后的水进行深度处理，包括活性炭吸附、超滤和反渗透等，以确保水质符合进一步利用或回收的水质要求。
7.储水和供水：将深度处理后的水进行储存和供水，用于城镇的农田灌溉、景观水景等用途。
四、设计参数1.进水水质：根据城镇的污水水质情况，设计进水水质参数，包括COD、BOD、SS、氨氮等。
2.设计处理能力：设计处理能力为每小时处理1000m³的污水量。
3.设备配置：根据工艺流程，选择合适的设备进行配置，包括格栅机、砂沉池、调节池、好氧池、二沉池、生物膜反应器、除磷池、消毒设备等。
污水处理厂设计说明书——课程设计
污水处理厂设计说明书——课程设计一、项目概述本次课程设计的目标是设计一座能够有效处理城市污水的污水处理厂，以满足环境保护和水资源可持续利用的要求。
设计处理规模为_____立方米/天，服务人口约为_____万人。
二、设计依据1、相关法律法规，如《中华人民共和国环境保护法》、《城镇污水处理厂污染物排放标准》等。
2、进水水质和水量的相关数据，包括化学需氧量（COD）、生化需氧量（BOD）、悬浮物（SS）、氮、磷等污染物的浓度以及污水的日流量变化情况。
3、当地的地形、地质、气象等自然条件，以确定合适的厂址和处理工艺。
三、进水水质与水量分析1、进水水质COD：＿____mg/LBOD：＿____mg/LSS：＿____mg/L总氮（TN）：＿____mg/L总磷（TP）：＿____mg/L2、水量变化日变化系数：＿____时变化系数：＿____四、处理工艺选择1、工艺比选对常见的污水处理工艺，如活性污泥法、生物膜法等进行比较分析。
考虑处理效果、运行成本、维护管理等因素。
2、选定工艺最终选择_____工艺，因其具有_____等优点。
五、工艺流程设计1、污水预处理格栅：设置粗细两道格栅，去除较大的悬浮物和漂浮物。
沉砂池：采用_____沉砂池，去除污水中的砂粒。
2、生物处理单元采用_____池，通过微生物的代谢作用去除有机物和氮、磷等污染物。
3、深度处理采用_____工艺，进一步去除水中的残留污染物，确保出水水质达标。
4、污泥处理污泥浓缩：采用_____浓缩池，降低污泥的含水率。
污泥脱水：选用_____脱水设备，将污泥含水率降至_____%以下。
六、主要构筑物设计1、格栅间设计尺寸：长_____m，宽_____m，高_____m。
格栅类型：＿____格栅。
2、沉砂池类型：＿____沉砂池。
尺寸：直径_____m，有效水深_____m。
3、生物处理池类型：＿____池。
有效容积：＿____m³。
4、深度处理池类型：＿____池。
污水处理厂设计计算说明书
目录摘要 (1)Abstract (1)设计说明书1. 工程概况 (2)1.1. 自然条件 (2)1.2. 进厂污水 (3)1.3. 出水水质要求 (3)2. 主工艺比选 (3)2.1. 污水水质分析 (4)2.2. 可选工艺 (5)2.2.1. 传统A2/O工艺 (5)2.3. 主工艺确定 (5)3. 工艺流程设计说明 (6)3.1. 一级处理设计说明 (6)3.1.1. 中隔栅 (6)3.1.2. 细格栅 (6)3.1.3. 沉砂池 (7)3.1.4. 污水提升泵房 (7)3.3. 污泥处理系统设计说明 (8)3.3.1. 储泥、搅拌、提升 (8)3.3.2. 污泥浓缩脱水车间 (8)3.4. 加药系统设计说明 (9)3.4.1. 加药（碱度补充）系统 (9)4. 污水厂布置说明 (9)4.1. 整体布局 (10)4.2. 办公生活区 (10)4.3. 污水处理区、动力区 (10)4.4. 污泥区、加药区 (10)摘要本工程为城市污水处理厂工艺设计（7万m3/d），地处，日处理城市污水7万方。
进厂污水氮含量较高，磷含量正常，污水处理重在脱氮，兼顾除磷。
本工程采用不设初沉池的三沟不等体积A2O工艺，采用新型的8阶段同步脱氮除磷运行模式，较传统的6阶段模式强化了除磷功能，减小了边沟体积从而减少了厌氧释磷量，具有良好的脱氮除磷效果。
三沟交替运行，构筑物集中个数少，无需初沉池二沉池；抗冲击负荷能力强，出水水质稳定，污泥稳定无需消化。
本工程采用水下推流器和薄膜微孔曝气器组合的复合曝气模式，突破了氧化沟的深度限制，达到6m，提高了氧利用效率，节能省地。
污水经过中细格栅、沉砂池等一级处理和A2O二级处理后达到排放标准，直接排放或回用。
本工程处理效果好，能耗低，厂构筑物集约，自动化程度高，管理方便。
AbstractThis projiect is "Jinan wastewater treatment factory technological design (70000m3/d) ". This project locates at Jinan in Shanxi province . Entering factory sewage nitrogen content is higher, the phosphor content is normal, the wastewater treatment is heavy to be taking off nitrogen, gives attention to both in phosphor.This project adoption doesn't establish three ditches that the beginning sinks pond not to wait the physical volume A2O type to oxidize a ditch craft and adopt new of 8 stages synchronously take off nitrogen the phosphor circulates mode, besides which, more traditional of 6 stage modes enhanced in addition to phosphor function, let up the side ditch physical volume to reduce to be disgusted with oxygen to release amount of Lin thus, had to goodly take off nitrogen in addition to phosphor effect. the water fluid matter stabilizes, dirty mire's stabilizing don't need digest.This engineering adoption underwater pushes to flow a tiny bore Pu spirit machine of machine and thin film to combine of compound Pu spirit mode, broke the depth restriction of oxidizing the ditch, raised oxygen to make use of an efficiency, economize on energy ground in the province.Sewage through medium thin space grid, sink sand pond etc. an attain exhaustion standard after oxidizing the second class processing of ditch, directly emissions or time is used.This engineering handles effective, can consume low, construct a thing inside the factory intensive, automate degree Gao, manage convenience.设计计算说明书1.工程概况1.1.自然条件本工为“城市污水处理厂工艺设计”，工程所在地为地区，工程所在地的人口、自然、气象、地址条件如下：1、设计人口（近期）46万人。
污水处理厂设计说明书
污水处理厂设计说明书一、引言污水处理是城市发展和环境保护的重要组成部分。
随着人口的增加和工业化的发展，废水排放量也不断增加，对环境造成了严重的污染。
污水处理厂的设计和建设是解决这一问题的关键。
本文将针对污水处理厂的设计进行详细说明，包括工艺流程、设备选择、操作维护等方面。
二、污水处理厂工艺流程（一）进水处理污水处理厂的工艺流程首先是进水处理，确保污水在进入厂区前得到预处理，以去除大颗粒物质和有机负荷。
常见的进水预处理工艺包括格栅、沉砂池、调节池等。
格栅可以去除大颗粒物质，沉砂池可以去除沉积物，而调节池可以平衡进水的流量和水质。
（二）生化处理生化处理是污水处理厂的核心环节，主要通过微生物的降解作用去除有机负荷。
常见的生化处理工艺有活性污泥法、厌氧处理法、膜法等。
活性污泥法是最常用的工艺，通过投加活性污泥，利用微生物对有机物进行降解，同时产生污泥和沼气，具有较高的去除率和较低的投资成本。
（三）沉淀处理生化处理后的污水需要进行沉淀处理，以去除残余的悬浮颗粒物质和污泥。
常见的沉淀池包括一沉池、二沉池和气浮池等。
一沉池适用于较小的处理规模，可以去除大部分悬浮颗粒物质；二沉池则适用于较大的处理规模，能够进一步提高去除率；气浮池则适用于高浓度悬浮物质的去除。
（四）消毒处理为了确保出水质量达标，处理后的污水需要进行消毒处理，杀灭其中的病原微生物。
常见的消毒方法有紫外线照射、氯消毒等。
紫外线照射是一种较为常用的无化学消毒方式，通过紫外线的照射，破坏微生物的生物结构；氯消毒则是通过加入氯化物，生成有氯消毒副产物，达到杀灭微生物的目的。
三、污水处理厂设备选择（一）进水预处理设备进水预处理设备的选择应根据进水水质和处理量来确定。
常见的进水预处理设备有格栅、沉砂池、调节池等。
格栅可采用机械格栅或光栅，选择应考虑排水量和清理方便性；沉砂池可采用圆形或矩形，选择应考虑沉砂效果和占地面积；调节池可根据进水水质的变化确定尺寸和配置。
污水处理厂设计说明书
贵州大学课程设计任务书课题名称污水处理工程学院土木工程学院专业给水排水工程班级 101学号 1008070030姓名程威污水处理工程课程设计任务书一、目的与任务1.目的本设计是污水处理工程教学中一个重要的实践环节，要求综合运用所学的有关知识，在设计中掌握解决实际工程问题的能力，并进一步巩固和提高理论知识。
2.任务根据已知资料，进行城市污水处理厂的工艺设计。
要求确定污水处理流程，计算各处理构筑物的尺寸，布置污水处理厂总平面图和高程图。
二、设计内容和要求1.设计说明书说明城市概况、设计任务、工程规模、水质水量、工艺流程、设计参数、主要构筑物的尺寸和个数、主要设备的型号和数量等；有关内容可参考如下所列。
第一章总论第一节设计任务和内容第二节基本资料第二章污水处理工艺流程说明污水处理工艺流程比较、论证（提出2种以上的工艺方案进行比较），污水处理工艺流程选定。
第三章污水处理构筑物设计按照选定的工艺流程，分节设计每个污水处理单元，简要论证比较，列出各构筑物的计算过程、主要设备（如水泵、鼓风机等）的选取。
第四章污泥处理构筑物的设计。
按照选定的污泥处理工艺流程，分节设计每个污泥处理单元，说明每个处理单元内的主要设备配置情况。
第五章污水厂总体布置第一节主要构（建）筑物与附属建筑物第二节污水厂平面布置第三节污水厂高程布置污水处理厂的高程计算（各构筑物内部的水头损失查阅教材或手册，构筑物之间的水头损失按管道长度计算）2设计图纸污水处理厂总平面布置图和高程布置图各一张，均为A2图幅的CAD 制图。
污水厂总平面图应按初步设计要求去完成，图上应绘出主要处理构筑物、处理建筑物、辅助构（建）筑物、附属建筑物、道路、绿化地带及厂区界限等，并用坐标表示其外形尺寸和相互距离，应有坐标轴线或坐标网格。
总平面图上绘出各种连接管渠，管道以单线条表示，并标明管径。
图中应附构（建）筑物一览表，说明各构（建）筑物的名称、数量及主要外形尺寸。
图中应附图例及必要的文字说明。
5万吨城市污水处理厂(A20工艺)设计说明书
污水厂设计说明书第一章 ZT市污水处理厂设计任务书第一节设计任务及要求一、设计任务。
根据所给GZ市资料建一座污水处理厂。
二、设计要求1.根据以上资料，对该城市进行污水处理厂的扩大初步设计。
2.编写设计说明计算书。
3.画出两张图：1号图纸：污水处理厂平面布置图（1:500）。
.1号图纸：污水和污泥处理工艺高程布置图（横比1:300;纵比1:500）第二节基本资料一、设计原始资料全年主导风向南风历年最高温度 38 ℃最低温度 4 ℃全年平均气温 24 ℃厂区设计地面标高 +0.00m地震烈度 6级以下二、污水资料1．设计污水总污水量5.0万m3／d，其中工业废水占60％，生活污水占40％。
1．污水处理厂设计地面标高为0.00米。
2．污水提升泵房进水间污水管引入标高为-5m，。
三、出水要求污水处理后应达到国家污水排放标准一级B。
表1 基本控制项目最高允许排放浓度（日均值）单位：mg/L序号基本控制项目一级标准二级标准三级标准A标准B标准1 化学需氧量（COD）50 60 100 120①2 生化需氧量（BOD5）10 20 30 60①3 悬浮物（SS）10 20 30 504 动植物油 1 35 205 石油类 1 3 5 156 阴离子表面活性剂0.5 1 2 57 总氮（以N计）15 20 ——8 氨氮（以N计）②5（8）8（15）25（30）—9 总磷(以P计)2005年12月31日前建设的1 1.5 3 52006年1月1日起建设的0.5 1 3 510 色度（稀释倍数）30 30 40 5011 PH 6～912 粪大肠菌群数/（个/L）103104104—注：①下列情况下按去除率指标执行：当进水COD大于350mg/L时，去除率应大于60%；BOD大于160mg/L时，去除率应大于50%。
②括号外数值为水温＞12℃时的控制指标，括号内数值为水温≤12℃时的控制指标。
项目名称数值≤20mg／lSS≤20mg／lTN≤20mg/1；TP ≤lmg／lBOD5≤20mg／l SS≤20mg／l总氮（以N计）≤20mg/1 TP≤lmg／l第二章城市污水处理厂总体设计第一节设计规模的确定一、设计规模污水处理厂的设计规模以平均时流量计一、设计流量设计时不考虑工业废水流量的变化。
环境工程课程设计——污水处理厂设计说明书
一级标准 二级标准 A 标准 B 标准 1 3 5 1 3 5 0.5 1 2 15 20 — 5（8） 8（15） 25（30）
三级标准
1.4 设计建设原则
(1)执行国家关于环境保护的政策， 符合国家地方的有关法规、 规范和标准； (2)采用先进可靠的处理工艺，确保经过处理后的污水能达到排放标准； (3)采用成熟 、高效、优质的设备，并设计较好的自控水平，以方便运行 管理； (4)全面规划、合理布局、整体协调，使污水处理工程与周围环境协调一致； (5)妥善处理污水净化过程中产生的污泥固体物，以免造成二次污染； (6)综合考虑环境、经济和社会效益，在保证出水达标的前提下，尽量减少 工程投资和运行费用； （7）近期与远期结合考虑，做出分期建设的安排，合理确定近期规模。
2.3 污水处理构筑物的选择
2.3.1 格栅 格栅由一组或数组平行的金属栅条、塑料齿钩或金属筛网、框架及相关装 置组成，倾斜安装再污水管道、泵房、集水井的进口处或污水处理厂的前端， 用来截留污水中较粗大漂浮物和悬浮物，防止堵塞和缠绕水泵机组、曝气器、 管道阀门、处理构筑物配水设施、进出水口，减少后续处理生产的浮渣，保证 污水处理设施的正常运行。 2.3.2 污水泵房 污水泵站的特点及形式： 泵站行驶的选择取决于水里条件和工程造价，其他考虑因素还有：泵站规 模大小、泵站的性质、水文地质条件、地形地物、挖渠及施工方案、管理水平、 环境性质要求、选用水泵的形式及能否就地取材等。 污水泵站的主要形式： （1）合建式矩形泵站，装设立式泵，自灌式工作台，水泵数为4台或更多 时，采用矩形，机器间、机组管道和附属设备布置方便，启动简单，占地面积 大； （2）合建式圆形泵站，装设立式泵，自灌式工作台，水泵数不超过4台， 圆形结构水力条件好，便于沉井施工法，可降低工程造价，水泵自动方便。 （3）对于自灌式泵房，采用自灌式水泵，叶轮（泵轴）低于集水池最低水
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
污 水 处 理 厂 设 计姓名：魏占水班级：环境工程一班学号：200805030118课程 作 业目录一、进出水水质 (1)二、工艺选择 (1)三、各构筑物的设计 (2)1、粗格栅 (2)2、细格栅 (2)3、沉砂池 (3)4、初次沉淀池 (4)5、A/O生物脱氮工艺 (5)6、二次沉淀池 (8)7、污泥浓缩池 (9)四、各构筑物的CAD图 (10)1、粗格栅 (10)2、细格栅 (11)3、沉砂池 (12)4、初次沉淀池 (14)5、A/O反应池 (15)6、二次沉淀池 (17)7、污泥浓缩池 (18)五、厂区平面布置图 (19)一、进出水水质3 此时，K z =1.3，则Q max =K z ·Q p =1.3×180000=234000m /d 生活污水：雨污分流，占总水量的70%。
工业废水：管道输送，占总水量的30%。
二、工艺选择主体工艺选择：生活污水B/C=Lmg Lmg /600/350=0.58；工业污水B/C=L mg L mg /1000/300=0.3；都可生化，选择生物方法处理，各方法比较如下：由于设计流量Q max =234000m 3/d ，水量较大，且进水水质中总氮，总磷含量较低，故选用处理流量范围广，氮磷去除效果一般，各项成本都较低的A/O 工艺。
工艺流程图如下：1. 水质差别不大，采用生活污水与工业废水混合处理。
混合后的水质为COD=720mg/L ，BOD=335mg/L ，SS=290mg/L ，氨氮为61.5mg/L ，色度3倍，pH=7.3，挥发酚为4.5mg/L 。
污水4. 由于污水经过格栅后仍有一些较大颗粒物和SS ，设置沉砂池与沉淀池。
5. 氨氮与挥发酚含量较低，且都在生物处理能力范围内，不单独进行处理。
6.N T COD =5.61720=11.7>8，BODTP =0<0.06，可以用A/O 工艺进行生物处理。
三、各构筑物的设计1. 粗格栅取格栅断面为,形状系数β=1.83，安装倾角α=600，栅间距b=30mm 。
栅渣截留量W 1=0.03m 3/103m 3生活污水，栅渣含水率80%，ρ=960kg/m 3，采用机械钢丝型格栅除污机。
栅前水深h 控制在1m ，过栅流速控制在0.9m/s 。
则间隙数n=vh b Q ⋅⋅⋅αsin max =3600249.01103060sin 2340003⨯⨯⨯⨯⨯︒⋅-=94 格栅渠宽B=S ·(n-1)+b ·n=10×(94-1)+30×94=3750mm ＞3m 。
由于宽度过宽，设四台粗格栅，其中一台备用，渠宽取1.3m 。
栅均流量Q =3m ax Q =3234000=78000m 3/d验证栅前渠内水流速度v 1=h b Q ⋅=36002413.178000⨯⨯⨯=0.69m/s ，符合0.5~0.9m/s 的要求。
取进水渠宽B 1=0.8m ，栅前渐扩角α1=200，栅前渠长0.5m ，栅后渠长1m ，超高h 2=0.3m 。
则栅前渐扩渠长度l 1=11tan 2αB B -=︒-20tan 28.03.1=0.686m ，栅后渐缩渠长度l 2=0.5l 1=0.5×0.686=0.343m 。
栅前总高H 1=h+h 2=1+0.3=1.3m ，总长L=l 1+0.5+αtan 1H +1+l 2=0.686+0.5+︒60tan 3.1+1+0.343=3.28m 。
水头损失h 1=k ·Δh 0=k ·ξ·g v 22·sin α=k ·β·34)(bS ·g v 22·sin α=3×1.83×34)3010(×81.929.02⨯×sin600 = 0.045m栅渣量W=10001W Q p =100003.0180000⨯=5.4m 3/d ，格栅工作平台标高高出栅前最高设计水位0.5m ，有安全和冲洗设施，工作台两侧过道宽度因采用机械清渣取1.5m 。
2. 细格栅取格栅断面为 ,形状系数β=1.83，安装倾角α=600，栅间距b=5mm 。
栅渣截留量W 1=0.11m 3/103m 3生活污水，栅渣含水率80%，ρ=960kg/m 3，采用机械钢丝型格栅除污机。
栅前水深h 控制在1m ，过栅流速控制在1.0m/s 。
格栅渠宽B=S ·(n-1)+b ·n=10×(504-1)+5×504=7550mm ＞3m 。
由于宽度过宽，设四台细格栅，其中一台备用，渠宽取2.8m 。
栅均流量Q =3m ax Q =3234000=78000m 3/d则栅前渠内水流速度v 1=h b Q ⋅=36002418.278000⨯⨯⨯=0.32m/s 。
取进水渠宽B 1=1.2m ，栅前渐扩角α1=200，栅前渠长0.5m ，栅后渠长1m ，超高h 2=0.3m 。
则栅前渐扩渠长度l 1=11tan 2αB B -=︒-20tan 22.18.2=2.2m ，栅后渐缩渠长度l 2=0.5l 1=0.5×2.2=1.1m 。
栅前总高H 1=h+h 2=1+0.3=1.3m ，总长L=l 1+0.5+αtan 1H +1+l 2=2.2+0.5+︒60tan 3.1+1+1.1=5.55m 。
水头损失h 1=k ·Δh 0=k ·ξ·g v 22·sin α=k ·β·34)(bS ·g v 22·sin α=3×1.83×34)510(×81.9212⨯×sin600 = 0.6m栅渣量W=10001W Q p =100011.0180000⨯=19.8m 3/d ，格栅工作平台标高高出栅前最高设计水位0.5m ，有安全和冲洗设施，工作台两侧过道宽度因采用机械清渣取1.5m 。
3. 沉砂池由于污水水量大于10万吨每天，选用平流式沉砂池。
取水平流速v=0.3m/s ，沉淀时间t=40s ， 有效水深h 2=1m ，超高h 1=0.3m 。
则池长L=v·t=0.3×40=12m ，总过水断面A 总=v Q max=3.0243600234000⨯⨯=9.0m 2 总宽B 总=2h 总A =103.9=9.0m ，取池数n=1，且留有备用，每个池子有3格，每格宽3m ，总宽9m 。
取计算时间T=1.5d ，沉砂量x=25m 3/106m 3生活污水， 沉砂室所需容积V 总=610T x Q p ⋅⋅=6105.125180000⨯⨯=6.75m 3， 每格有沉砂斗两个，沉砂斗数n 斗=6，则沉砂斗容积V 0=斗总n V =675.6=1.13m 3。
根据预算的V 0采用方形沉砂斗，斗壁与水平面夹角为60°，则tan60°=213'a a h -据上式取沉砂斗上断面宽a 1=1.5m ，下断面宽a 2=0.75m ，则垂直高度h 3′=0.87m 。
此时V 0=()222121331a a a a h ++⋅'=()2275.075.05.15.187.031+⨯+⨯⨯=1.14m 2。
沉砂室宽度l =15.021--a L =15.05.1212-⨯-=4.43m 。
取池底坡度i=0.02，则沉砂室垂直高度h 3=23il h +'=0.87+0.02×4.43=0.96m 。
取排砂管直径D=500mm ，总高H=h 1+h 2+h 3=0.3+1+0.96=2.26m 4. 初次沉淀池由于水量大于11万吨每天，选用中心进水，周边出水的辐流沉淀池，池数n=6。
取表面水力负荷q ′=2.5m 3/(m 2·h)，沉淀时间t=1.5h 。
超高h 1=0.3m ，缓冲层高度h 3=0.5m 。
沉淀部分水面面积F=q n Q '⋅max =5.2624234000⨯⨯=650m 2。
池子直径D=πF 4=14.36504⨯=28.8m ， 取D=30m ，则沉淀部分水面面积F=42D π=43014.32⨯=706.5m 2表面水力负荷q ′=F n Q ⋅max =5.706624234000⨯⨯=2.3 m 3/(m 2·h)，有效水深h 2= t q ⋅'=2.3×1.5=3.45m 验证直径与有效水深之比2h D =45.330=8.7，在6~12范围内，符合要求。
取污泥含水率P 0=96%，进水SS 浓度C 0=150mg/L ，且去除率55%，排泥间隔时间T=1.5d 即污泥区所需容积V 污泥=)1()(010P c c T Q p -⋅-⋅⋅γ=)96.01(100015.0)45.01(5.1180000-⨯⨯-⨯⨯=556.9m 3取泥斗倾斜角度为60°，即tan60°=215r r h -=1.732。
据上式取泥斗垂直高度h 5=1.5m ，上断面半径r 1=1.87m ，下断面半径r 2=1m 。
则泥斗容积V 斗=)(32221215r r r r h ++⋅⋅π=)1187.187.1(5.1314.322+⨯+⨯⨯=10.0m 3 取池底坡度i=0.06，池底圆锥部分垂直高度h 4=(R-r 1)·i=(15-1.87)×0.06=0.79m 池底圆锥部分容积V 锥=)(321124r Rr R h ++⋅⋅π=)87.187.11515(79.0314.322+⨯+⨯⨯=212m 3 检验沉淀部分容积n ·(V 斗+V 锥)=6×(10.0+212)=1332m 3＞V 污泥=556.9m 3 池子直径D=30m>20m ，采用周边传动的刮泥机，周边线速度采用1.5m/min 沉淀池总高H=h 1+h 2+h 3+h 4+h 5=0.3+3.45+0.5+0.79+1.5=6.54m 进水系统：①进水管：单池进水管流量Q 单=nQ p =246180000⨯=1250m 3/h ，取进水水流速度v=1m/s 。
过水断面面积f=v Q 单=360011250⨯=0.35m 2，管径D 1=πf 4=14.335.04⨯=667.7mm②出水口部分：设有导流孔，为8个，每个导流孔面积f ′=nf =835.0=0.044m 2孔尺寸a=90mm ，b=500mm ，孔间距c=150mm 。
