螺纹切削单一固定循环指令G92
数控车床编程与操作(机工版)教案：6.3 螺纹切削指G32 螺纹切削循环指令G92.doc
6.3 螺纹切削指G32 螺纹切削循环指令G92
教学目的和要求：
1、掌握螺纹切削指令G32
2、掌握
3、能够利用螺纹切削指令编写加工程序
教学重点难点：
1、G32，G92螺纹切削指令
2、能够使用G92，G32指令编写加工程序
教学方式：课堂理论教学
教学时数：2课时
教学内容：
一、螺纹切削 G32
1、格式：G32 X（U）__Z（W）__ F__
2、说明：
X、 Z：为绝对编程时，有效螺纹终点在工件坐标系中的坐标；
U、W：为增量编程时，有效螺纹终点相对于螺纹切削起点的位移量；
F：螺纹导程，即主轴每转一圈，刀具相对于工件的进给值；
①从螺纹粗加工到精加工，主轴的转速必须保持一常数；
②在没有停止主轴的情况下，停止螺纹的切削将非常危险；因此螺纹切削时进给保持功能无效，如果按下进给保持按键，刀具在加工完螺纹后停止运动；
③在螺纹加工中不使用恒定线速度控制功能；
④在螺纹加工轨迹中应设置足够的升速进刀段δ和降速退刀段δ′，以消除伺服滞后造成的螺距误差。
二、螺纹切削循环 G92
1、格式： G92 X（U）__Z（W）__ F__；
2、说明：X、Z：绝对值编程时，为螺纹终点在工件坐标系下的坐标；增量值编程时，为螺纹终点相对于循环起点的有向距离。
F：螺纹导程；
【小结】：
本课题的主要内容是螺纹切削指令 G32，与螺纹切削循环指令G92，其格式和应用，要求学生掌握。
【课外作业】：
用G32和G92完成P222的图(25)和图（26）的端面切削编程。
数控车床螺纹切削循环G92
数控车床螺纹切削循环G92（FANUC-6T）1、G92指令格式：螺纹切削循环G92为简单螺纹循环，该指令可切削锥螺纹和圆柱螺纹，其循环路线与前述的单一形状固定循环基本相同，只是F后边的进给量改为螺距值即可，其指令格式为：G92 X(U)—Z(W)—I—F—图4—40a所示为圆锥螺纹循环，图b所示为圆柱螺纹循环。
刀具从循环点开始，按A、B、C、D进行自动循环，最后又回到循环起点A。
图中虚线表示按R快速移动，实线表示按F指定的工作进给速度移动。
X、Z为螺纹终点(C点)的坐标值；U、W为螺纹终点坐标相对于螺纹起点的增量坐标,I为锥螺纹起点和终点的半径差。
加工圆柱螺纹时I为零，可省略。
图4-40 螺纹循环G922.（1）螺纹牙型高度（螺纹总切深）螺纹牙型高度是指在螺纹牙型上，牙顶到牙底之间垂直于轴线的距离。
图4—41所示，它是车削时；车刀总切入深度。
图4—41 螺纹牙型高度根据GBl92～197—81普通螺纹国家标准规定，普通螺纹的牙型理论高度H＝0.866P，实际加工时，由于螺纹车刀刀尖半径的影响，螺纹的实际切深有变化。
根据GBl97—81规定螺纹车刀可，在牙底最小削平高度H/8处削平或倒圆。
则螺纹实际牙型高度可按下式计算：h＝H一2(H/8)＝0.6495P式中: H--螺纹原始三角形高度，H＝0.866P(mm)；p--螺距(mm)。
(2)螺纹起点与螺纹终点径向尺寸的确定螺纹加工中，径向起点(编程大径)的确定决定于螺纹大径。
例如要加工M30x2—6g外螺纹，自GBl97—81知：螺纹大径基本偏差为ES=-0.038mm；公差为Td＝0.28mm；则螺纹大径尺寸为φ30-0.318-0.038mm．所以螺纹大径应在此范围内选取，并在加工螺纹前，由外圆车削来保证。
径向终点(编程小径)的确定决定于螺纹小径。
因为编程大径确定后，螺纹总切深在加工中是由编程小径(螺纹小径)来控制的。
螺纹小径的确定应考虑满足螺纹中径公差要求。
螺纹切削单一固定循环指令G92
布置作业
１.课堂作业：
（1）复习课上内容。
（2）练习例题。
2.实习任务：
练习数控实训手册练习题（六）螺纹部分。
0.9mm、0.5mm、0.35mm、0.15mm和0.1mm (模态指令,只需指令X，其余值不变）
X28.05; X28.05; G00 X80.0 ； Z80.0； M05 ； M30；
G92螺纹加工的运用（学生软件演示）
在数控车床上加工普通螺纹时的注意 事项 ：
本课小结：
1、考虑螺纹加工牙型的膨胀量，螺纹加工 前工件直径一般根据材料变形能力取比螺纹 大径小0.2到0.3MM 2. 螺纹加工的进刀量可以参考螺纹底径，即 螺纹刀最终进刀位置。螺纹小径为：大径－ 1.3倍螺距；螺纹加工的进刀量应不断减少， 具体进刀量根据刀具及工作材料进行选择。
螺纹切削单一固定循环指令G92
什邡职业中学
数控组
刘飞
复习:
螺纹的简单标注： M6 M16 M20 M24 M30的螺距？粗牙？ 细牙？ M16×1.5 M24×1.5 螺距？粗牙？细牙？
新课引入
1.螺纹的加工预留量？ 车削螺纹时，由于受车刀挤压会使螺纹大径尺寸涨 大，所以车螺纹前，大径一般应车得比基本尺寸小 些 加工外螺纹光杆直径＝公称直径－（0.1～0.13）P ，一般车削0.2mm—0.3mm ，也和公差等级要求 和材料有关。生产中用标准螺帽校验 。内螺纹：小 径=螺纹公称直径－P
Байду номын сангаас
2.螺纹的刀具参数及进给速度的选择。 转速：s=1200/P-80 P:螺距 p=2 s=520r/min
根据工件材料、螺纹直径、刀具材料选择主 轴转速，就像开汽车，要根据路况、车子性 能、载货量等决定车速，不是根据公式计算 车速。 在保证生产效率和正常切削的情况下，宜选 择较低的主轴转速，当然数控的控制远比普 车好，所以速度一般可以高一些。 进给速度是车床固有的速度，一般大于
9-螺纹加工指令
12 1.355
0.9 0.6 0.6 0.4 0.21
3.5 2.273
1.5 0.7 0.6 0.6 0.4 0.4 0.2 0.15
10 1.626
1.0 0.7 0.6 0.4 0.4 0.16
4 2.598
1.5 0.8 0.6 0.6 0.4 0.4 0.4 0.3 0.2
螺纹加工指令
图中刀具从循环起A点 开始，按A→B→C→D进 行自动循环，最后又回到 循环起点A，虚线表示快 速移动，实线表示按F指 令指定的进给速度移动。
螺纹加工指令
表 7-1 常用螺纹切削的进给次数与吃刀量
公制螺纹
螺距 mm
1.0
1.5
2
2.5
3
牙深（半径值）
0.649 0.974 1.299 1.624 1.949
指令练习
螺纹加工指令
螺纹加工指令
螺纹加工指令
螺距 mm
牙深（半径值）
1次
2次
切削
3次
次数
4次
及吃
5次
刀量
6次
（直径值）
7次
8次
9次
牙/in
牙深（半径值）
1次
切削
2次
次数
3次
及吃
4次
刀量
5次
（直径值）
6次
7次
表 7-1 常用螺纹切削的进给次数与吃刀量
公制螺纹
1.0
1.5
2
2.5
3
0.649 0.974 1.299 1.624 1.949
螺纹加工指令 ——G92、G76
螺纹加工介绍
螺纹加工指令
G92指令
导入:
G00 G01 G02 G03
图例
G71
１.Ｇ７１的应用场合 ２.理解Ｇ７１的格式及走刀轨迹 ３.掌握各个参数对加工的影响 ４.掌握Ｇ７１使用的注意事项 ５.熟练使用Ｇ７１指令编程
新课讲授
复合形状固定循环G71
一.应用场合 用于切削非一次加工即能达到加工规定尺寸的场合，利
用复合形状固定循环功能，只要编写出最终加工路线，给出 每次的背吃刀量等加工参数，车床即能自动地对工件重复切 削，直到加工完成。
循环起点
……
…… ……
分析：
形状 指令 相关点坐标
圆弧 G03 （30，-15）
加工过程
O0001; N1(外轮廓粗加工) G99G97M03S500T0101F0.2; G00X67Z5; G71U1.0R0.5; G71P10Q20U0.5F0.2; N10G00X0;
G01Z0; G03X30Z-15R15; G01X36;
G00X75Z5; G71P10Q20U0.5;
G71U1.0R0.5;
N10G01X0;Z0; G03X30Z-15R15; G01X36Z-17;
Z-45;
X60 N20G01Z-70; G00X100Z100; M30；
报警信息：指定格式错误 Ｇ７１-Ｇ７３格式错误．
没有指定进给速度
空走刀
G01Z0; G03X30Z-15R15; G01X36;
X40Z-17; Z-45; X60 N20G01Z-65;
G00X100Z100; M30；
三.１.精车格式： G00X—Z—； G70P—Q—F—；
P：循环开始的程序段号 Q：循环结束的程序段号 F：进给速度 ２.精车的作用： 去除粗车留下的余量，提高表面加工质量． 注意: G70中的循环开始和结束的程序段号G71的循环开始和结 结束的程序段号要相同
螺纹切削单一固定循环指令g92
06 G92指令的未来发展与展 望
技术发展趋势
智能化
随着人工智能和机器学习技术的不断发展，G92指令将进一步实现 智能化，能够自动识别和优化切削参数，提高加工效率和精度。
集成化
未来，G92指令将更加集成化，能够与其他数控加工指令和软件进 行无缝对接，实现更高效、便捷的加工过程控制。
定制化
针对不同材料、不同加工需求，G92指令将提供更加定制化的解决方 案，满足个性化加工需求。
螺纹切削单一固定循环指令G92
contents
目录
• G92指令概述 • G92指令的格式与参数 • G92指令的应用场景 • G92指令的注意事项与优化建议 • G92与其他螺纹切削指令的比较 • G92指令的未来发展与展望
01 G92指令概述
G92指令的定义
G92指令是数控车床中用于切削螺纹 的单一固定循环指令。
THANKS FOR WATCHING
感谢您的观看
它通过一个程序段来定义切削螺纹的 整个过程，简化了编程步骤。
G92指令的用途
G92指令主要用于车削圆柱螺纹和圆锥螺纹。 它能够实现直进法或斜进法切削螺纹，满足不同加工需求。
G92指令的特点
G92指令具有简单、方便、高效的特点。
它只需要一个程序段就可以完成整个切削过程， 减少了编程工作量。
G92指令可以通过调整参数实现多种切削效果， 如切削深度、螺纹长度等，提高了加工灵活性。
05 G92与其他螺纹切削指令 的比较
与G76指令的比较
加工方式
G92是单一固定循环指令，而G76是多段固 定循环指令。
编程方式
G92的编程方式相对简单，只需要指定螺纹的起点 和终点即可。而G76需要指定更多的参数，如刀具 半径、主轴转速等。

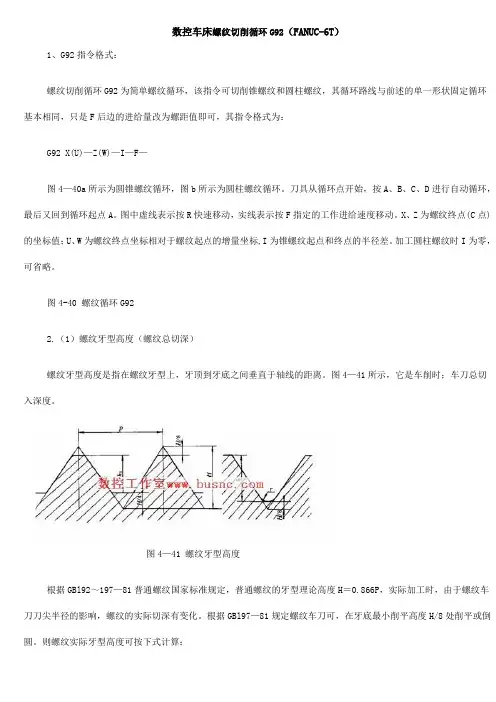

数控车床螺纹切削循环G92
数控车床螺纹切削循环G92（FANUC-6T）1、G92指令格式：螺纹切削循环G92为简单螺纹循环，该指令可切削锥螺纹和圆柱螺纹，其循环路线与前述的单一形状固定循环基本相同，只是F后边的进给量改为螺距值即可，其指令格式为：G92 X(U)—Z(W)—I—F—图4—40a所示为圆锥螺纹循环，图b所示为圆柱螺纹循环。
刀具从循环点开始，按A、B、C、D进行自动循环，最后又回到循环起点A。
图中虚线表示按R快速移动，实线表示按F指定的工作进给速度移动。
X、Z为螺纹终点(C点)的坐标值；U、W为螺纹终点坐标相对于螺纹起点的增量坐标,I为锥螺纹起点和终点的半径差。
加工圆柱螺纹时I为零，可省略。
图4-40 螺纹循环G922.（1）螺纹牙型高度（螺纹总切深）螺纹牙型高度是指在螺纹牙型上，牙顶到牙底之间垂直于轴线的距离。
图4—41所示，它是车削时；车刀总切入深度。
图4—41 螺纹牙型高度根据GBl92～197—81普通螺纹国家标准规定，普通螺纹的牙型理论高度H＝0.866P，实际加工时，由于螺纹车刀刀尖半径的影响，螺纹的实际切深有变化。
根据GBl97—81规定螺纹车刀可，在牙底最小削平高度H/8处削平或倒圆。
则螺纹实际牙型高度可按下式计算：????? h＝H一2(H/8)＝0.6495P???式中: H--螺纹原始三角形高度，H＝0.866P(mm)；??????????? p--螺距(mm)。
???(2)螺纹起点与螺纹终点径向尺寸的确定??螺纹加工中，径向起点(编程大径)的确定决定于螺纹大径。
例如要加工M30x2—6g外螺纹，自GBl97—81知：?????? 螺纹大径基本偏差为ES=-0.038mm；公差为Td＝0.28mm；则螺纹大径尺寸为φ30-0.318-0.038mm．所以螺纹大径应在此范围内选取，并在加工螺纹前，由外圆车削来保证。
???径向终点(编程小径)的确定决定于螺纹小径。
因为编程大径确定后，螺纹总切深在加工中是由编程小径(螺纹小径)来控制的。
第八讲螺纹循环指令G32G92方案
r
h1 H/4
H/8 H h H/8
数控车削技术
根据国标GB 192～197—81规定， 普通螺
纹的牙型理论高度H=0.866P， 实际加工时，
由于螺纹车刀刀尖半径的影响， 螺纹的实际切
深有变化。 根据GB 197—81规定， 螺纹车刀 可在牙底最小削平高度H／8处削平或倒圆， 则
数控车削技术
第八讲 螺纹循环指令
(G32 G92)
数控车削技术
任务描述
数控车削技术
任务目标：
掌握G32/ G92指令的含义、走刀路线及 用法。
任务难点重点： G32/ G92指令的含义、走刀路线及用法
数控车削技术
任务准备：
切螺纹应该注意的四个参数： 1） 螺纹牙型高度（螺纹总切深） 螺纹牙型高度是指螺纹牙型上牙顶到牙底之间垂直
在这段距离中螺距不可能保持均匀， 因而车螺纹时， 两端必须设 置足够的升速进刀段L1和减速退刀段L2 。
数控车削技术
车螺纹时，必须设置升速段L1和降速段L2，这样
可避免因车刀升降速而影响螺距的稳定，如图所示。
通常L1、L2按下面公式计算： L1=n×P/400，L2=n×P/1800
式中，n是主轴转速；P是螺纹螺距。
面中心为工件坐标系零点。其工艺路线为： １）车M30螺纹大径
２）切槽Φ20
３）车M30螺纹 （２）刀具选择
90°外圆车刀 T0101，车端面、螺纹大径 切断刀T0202：宽4 mm， 螺纹刀T0303
数控车削技术
（３）切削用量确定
加工内容
车端面、螺 纹大径
切槽Φ20
主轴转速 S(r/min)
螺纹固定循环G82
螺纹切削单一固定循环指令——G82/G92重庆市松溉中等职业技术学校肖咸明2020年6月28日星期日复习提问：１.G32 指令的格式与加工特点是什么？答：G32指令G32 X(U)_ Z(W)_ F _.可以执行单行程螺纹切削，车刀进给运动严格根据输入的螺纹导程进行。
但是，车刀的切入、切出、返回均需编入程序。
G32指令主要用于小螺距螺纹的加工，且加工方式为直进法。
2. 用G32指令编写图示工件的螺纹加工程序。
O0001；…G00 X32.0 Z3.0;U-3.1;G32 W-25.0 F1.5;G00 U3.1;W25.0;U-3.6;F1.5;G00 U3.6;W25.0;U-3.7;G32 W-25.0 F1.5;G00 U3.7;W25.0;U-3.8;G32 W-25.0 F1.5;G00 U3.8;W25.0;G00 X100.0 Z100.0;M30;参考:螺纹的总切深量为1.8mm ，背吃刀量分别为1.1mm,0.5mm,0.1mm 和0.1mm新课导入❖G32指令主要用于一些单一、特殊高精度螺纹(圆柱螺纹、等螺距的锥螺纹和端面螺纹)的切削加工，为了适应一些多加工元素(有圆柱面、圆锥面、圆弧面、螺纹面等等)零件的切削加工,则引入了另一类加工指令——称为螺纹切削单一固定循环指令G82。
另一方面，G32指令加工时，车刀的切入、切出、返回均需编入程序，程序量较长且易出错。
所以从减少程序段的长度，提高程序编制正确率的角度出发，亦引入G82指令。
那么，本次课我们就共同来学习该指令的一些知识。
新课讲授一、G82指令的格式1.功能：用于小螺距圆柱、圆锥螺纹的切削循环加工2.指令格式：G82X(U)__Z(W)___F；▪各参数的含义:▪X(U)Z(W)：螺纹切削终点处(图1-1中C点)的坐标；U 和W后面的数值取决于图1-1中所示轨迹AB和BC的方向。
▪▪F: 螺纹导程的大小，如果是单线螺纹，则为螺距的大小。
螺纹切削循环G92指令数控加工基础说课课件
重点难点
9
数控加工基础
说课课件 教法分析
1 2 3 4
讲授法 情境教学法 案例分析法 分组讨论法
10
数控加工基础
说课课件 教法分析
1 2 3 4
讲授法 讲授法： 情境教学法 案例分析法 分组讨论法 通过与前面学习的G32单行程 切削指令对比讲解G92指令特点及 使用方法，强调指令的应用，弱化 理论分析。
11
数控加工基础
说课课件 教法分析
1 2 3 4
讲授法 情境教学法 案例分析法 分组讨论法
情境教学法： 利用我院新建成的数控工作站， 理论联系实际，让学生树立产品质量 意识、效率意识、安全意识。
12
数控加工基础
说课课件 教法分析
1 2 3 4
讲授法 情境教学法 案例分析法 分组讨论法
案例分析法: 结合零件加工实例，利用斯沃数 控仿真软件对零件进行动态仿真加工， 让学生参与软件操作和编制程序过程， 通过观察每条指令执行过程和结果， 加深对编程指令的理解。
5
数控加工基础
说课课件 一
理论学习目标
教材分析
技能训练目标 情感目标
数控编程
1
2 3 4
教材选用 教材特色 课题目标
1.了解数控程序基本结构。 2.掌握螺纹车削的参数编程方法。 3.理解编制机械加工工艺规程的方法。 4.理解带螺纹轴类零件的加工工艺。 5.掌握零件公差在编程时的处理方法。
机械制造 公差与配合
说课课件
数字 计算 编程 仿真 纠错 讨论
1 2 3 4 5
新课导入 理论讲解 编程实例 归纳总结 课外作业
理论
实践
提高
1.外圆倒角 2.退刀槽尺寸 3.螺纹走刀路线 （起刀升速阶段 和收刀降速阶段）
G92指令
指令格式 : G92X（U）_ Z（W）_ R_ F_
指令功能: 切削圆柱螺纹和锥螺纹，刀具从循环起点，按图3.36与图3.37所示走刀路线，最后返回到循环起虚线表示按R快速移动，实线按F指定的进给速度移动。
图3.36 切削圆柱螺纹图3.37 切削锥螺纹
指令说明：
①X、Z表示螺纹终点坐标值;
②U、W表示螺纹终点相对循环起点的坐标分量；
③R表示锥螺纹始点与终点在Ｘ轴方向的坐标增量（半径值），圆柱螺纹切削循环时Ｒ为零，可省略；
④F表示螺纹导程。
例题: 如图3.38所示，运用圆柱螺纹切削循环指令编程。
图3.38 切削圆柱螺纹例题图3.39 切削锥螺纹例题
G50 X100 Z50
G97 S300 T0101 M03
G00 X35 Z3
G92 X29.2 Z-21 F1.5
X28.6
X28.2
X28.04
G00 X100 Z50 T0000 M05
M02
例题 : 如图3.39所示，运用锥螺纹切削循环指令编程。
G50 X100 Z50
G97 S300 T0101 M03
G00 X80 Z2
G92 X49.6 Z-48 R-5 F2
X48.7
X48.1
X47.5
X47.1
X47
G00 X100 Z50 T0000 M05
M30。
圆锥螺纹的基本牙型和有关术语
项目六 螺纹车削
3．编程实例 试用G92指令编写下图所示锥螺纹的加工程序（螺纹切削
导入距离δ1取6mm，导出距离δ2取3mm，Z向螺距为1.5mm）。
圆锥螺纹切削循环轨迹图
项目六 螺纹车削
…
O0001；
T0202 ； M03 S600； G00 X35.0 Z6.0； G92 X28.9 Z-33.0 F1.5 -6.5；
一、圆锥螺纹加工工艺知识
圆锥螺纹——在圆锥表面上，沿螺旋线所形成的具有规定 牙型的连续凸起。
圆锥螺纹多出现在用于气体或液体之管件连结的管螺纹中， 其锥度规定为1：16，牙型角通常有55°和60°两种。
圆锥管螺纹公称直径以英寸（每英寸=25.4mm）为单位，并 以每英寸螺纹长度中有几个牙来表示牙型粗细。
r
r = 0.13728P
r = 0.13728×1.841mm=0.249mm
l1
l2
d
参照相关国家标准
l1=14.5mm l2=9.5mm d=26.441mm
d2
d1
L
L =l1+（3~4）牙
锥度为1：16，圆锥半角为1°47＇24＂。
d2=25.279mm d1=24.117mm
取21 mm
锥螺纹大端的编程大径：d‘≈d－0.13P=40－0.13×2=39.74（mm） 锥螺纹小端的编程大径：d‘≈d－0.13P=30－0.13×2=29.74（mm）
螺纹总切深量：h‘≈1.3P=1.3×2=2.6（mm），分5次切削， 背吃刀量依次为0.9mm，0.6mm，0.6mm，0.4mm，0.1mm。 3．螺纹加工起点和终点位置的确定
X28.4 R - 6.5； X28.15 R -6.5； X28.05 R - 6.5； G00 X100.0 Z100.0； M05； M30；
生产实习授课教案——G92螺纹切削循环
生产实习授课教案专业：班别：授课日期：年月日审阅者：年月日教学内容螺纹切削循环一、入门指导：1、相关知识：①车刀的类型，一般以刀尖角（牙型角）为60度的螺纹车刀为主②理论刀尖角应等于牙型角，普通螺纹的牙型角为60度，英制为55度。
高速车削时，螺纹车刀的刀尖就小于牙型角0.5~1度为宜，前角一般取0~20度，后角取5~10度。
2、普通螺纹的有关尺寸牙型高度h：牙顶到牙底之间垂直距离，理论切削深度h1=0.5413p,式h=0.6pd=D-2h=D-1.2p=D-1.3p3车削方法：数控车切削螺纹与普通车床基本相同，进给方法一样第一刀切削1/3p余量，以后逐步减少，但最后一刀不应小于0.1mm。
4、熟记M6~M24标准螺距，标准的只有一种（粗），不是标准的有好几种（细牙），“M12”标准，如“M16X1.5”不标准，细牙。
二、G92➢螺纹切削循环（G92切螺纹可以不需退刀槽）用下述指令，可以进行直螺纹切削循环。
G92X（U）__Z(W)__R__F__；（公制螺纹）G92X（U）__Z(W)__R__F__（英制螺纹）格式英制螺纹导程‘I’为非模态指令，不能省略。
其中X、Z表示绝对坐标，U、W表示相对坐标，R表示锥度，F表示螺距。
三、G92的走刀路线：二、设置定刀点：①由于螺纹的升降的作用刀具的定位点一般定于比工件端面前2~3mm 位置②X轴方向，如果不用螺母检测时，一般定于比X轴向直径大些，如果用螺母检测时，X轴定刀点一定用手旋入螺母时，不能伤着手或阻住螺母旋入为宜。
G32➢切螺纹 (G32)用G32指令，可以切削相等导程的直螺纹，锥螺纹和端面螺纹。
用下列指令按F代码后续的数值指定的螺距，进行公制螺纹切削。
格式G32 X（U）__Z(W)__F__；（公制螺纹）F是长轴方向的导程（0.001—500.000MM）。
用下列指令按I代码后续的数值指定的牙数，进行英制螺纹切削。
G32 X（U）__Z(W)__I__；（英制螺纹）格式I是长轴方向的每英寸牙数（0.060—254000.000牙/英寸）2.程序实例图4.2-6G00 X29.4; (1循环切削)G32 Z-23. F0.2;G00 X32;Z4.;。
G92指令讲解
二、螺纹的基础知识1、螺纹的的种类及作用1）普通螺纹：主要用于联接2）管螺纹：主要用于联接3）梯形螺纹：主要用于传动4）矩形螺纹：主要用于传动5）锯齿形螺纹：主要用于传动2、螺纹的标注1）特征代号-公称直径X导程-旋向。
如：M20×4(P2)2）螺纹代号—螺纹公差带代号(中径、顶径)—旋合长度。
如：M16－5g6g 3、普通螺纹的尺寸计算螺纹大径：d=D（螺纹大径的基本尺寸与公称直径相同）中径：d2=D2=d-0.6495P （P—螺纹的螺距）牙型高度h1=0.6495P但在实际加工螺纹时，根据加工材料、切削条件等，要考虑以下情况：(a)高速车削三角形螺纹时，受车刀挤压后会使螺纹大径尺寸胀大，因此车螺纹前的外圆直径，应比螺纹大径小。
当螺距为1.5mm～3.5mm时，外径一般可以小0.2～0.4mm。
4、螺纹的切削方法在数控车床上加工螺纹的方法有直进法、斜进法两种，见下图。
直进法适合加工导程较小的螺纹，斜进法适合加工导程较大的螺纹。
（a）斜进法（b）直进法三、螺纹加工编程指令（G92）G92为简单螺纹循环，该指令可以切削圆锥螺纹和圆柱螺纹。
1、圆柱螺纹指令格式：G92 X（U___Z(W)___ F ___X、Z：螺纹终点绝对坐标值；U、W：螺纹终点相对循环起点的坐标增量；F：螺纹的导程。
刀具路线：如图10-2所示图10-22、运用实例根据图（10-3）M30×2—6g的螺纹外径为φ30，取编程外(大)径为φ29.8mm，取编程底(小)径为φ27.4mm。
加工程序如下：N03 G00 X35.0 Z104.0；N04 G92 X28.9 Z53.0 F2.0；N05 X28.2；N06 X27.7；N07 X27.5；N08 X27.4图10-35、注意事项1）：切削螺纹时，在没有明确距离限制时，应把其两端距离延长。
2）：切削螺纹时，每次切削深度要根据导程的大小、刀具、材料来进行分配。
G92螺纹切削指令教案
第十一章 G82螺纹固定循坏切削指令一、教学目标要求（分了解、熟悉、掌握三个层次）1.掌握G82指令的格式及走刀路线。
2.掌握普通螺纹循环切削的基本方法。
3.G82指令的应用——螺栓的加工。
4.培养学生对数控车床的兴趣。
二、教学方式、手段、媒介多媒体课件授课。
三、产品展示四、教学内容1.编程格式：G82 X(U)__ Z(W)__ F__；（圆柱螺纹格式）2.各参数的含义X、Z——绝对值终点坐标尺寸；U、W——相对（增量）值终点坐标尺寸；F——指定螺纹导程（L），即F=螺距×头数。
3.走刀路线如图所示，按顺序1、2、3、4、移动。
1、3、4为快速移动，2按导程（F值）切削进给速度移动。
4.刀具起点位置的设置（以外螺纹为例）X方向比螺纹公称直径大；Z方向比准备加工长度长一个导程。
5.刀具加工完停留位置。
每加工完一个程序段，刀具都回到起点位置，再切削下一个程序段。
五、本节课小结1、掌握G82 指令的格式及各个字母的含义。
编程格式：G82 X(U)__ Z(W)__ F__；（圆柱螺纹格式）X、Z——绝对值终点坐标尺寸；U、W——相对（增量）值终点坐标尺寸；F——指定螺纹导程（L），即F=螺距×头数2、通过案例的讲解，我们要有能力独自编写有关螺纹加工的程序，学会举一反三。
六、课堂作业材料：45钢，毛坯为φ26mm X66mm 的棒料。
七、教学反思：螺纹加工往往是数控专业的重点和难点，数控加工螺纹时，G92、G82都可以实现，这不仅检验了学生的编程基础，同时也强调了螺纹刀具的安装和对刀，在数控实训中，这两个指令很具有代表性。
该指令在切削工件时刀具轨迹为矩形回路，编程时刀具径向每次循环逐渐进给减，向螺纹的最终尺寸靠近，最终切削成合格的螺纹工件。
G92指令讲解
二、螺纹的基础知识1、螺纹的的种类及作用1）普通螺纹：主要用于联接2）管螺纹：主要用于联接3）梯形螺纹：主要用于传动4）矩形螺纹：主要用于传动5）锯齿形螺纹：主要用于传动2、螺纹的标注1）特征代号-公称直径X导程-旋向。
如：M20×4(P2)2）螺纹代号—螺纹公差带代号(中径、顶径)—旋合长度。
如：M16－5g6g 3、普通螺纹的尺寸计算螺纹大径：d=D（螺纹大径的基本尺寸与公称直径相同）中径：d2=D2=d-0.6495P （P—螺纹的螺距）牙型高度h1=0.6495P但在实际加工螺纹时，根据加工材料、切削条件等，要考虑以下情况：(a)高速车削三角形螺纹时，受车刀挤压后会使螺纹大径尺寸胀大，因此车螺纹前的外圆直径，应比螺纹大径小。
当螺距为1.5mm～3.5mm时，外径一般可以小0.2～0.4mm。
4、螺纹的切削方法在数控车床上加工螺纹的方法有直进法、斜进法两种，见下图。
直进法适合加工导程较小的螺纹，斜进法适合加工导程较大的螺纹。
（a）斜进法（b）直进法三、螺纹加工编程指令（G92）G92为简单螺纹循环，该指令可以切削圆锥螺纹和圆柱螺纹。
1、圆柱螺纹指令格式：G92 X（U___Z(W)___ F ___X、Z：螺纹终点绝对坐标值；U、W：螺纹终点相对循环起点的坐标增量；F：螺纹的导程。
刀具路线：如图10-2所示图10-22、运用实例根据图（10-3）M30×2—6g的螺纹外径为φ30，取编程外(大)径为φ29.8mm，取编程底(小)径为φ27.4mm。
加工程序如下：N03 G00 X35.0 Z104.0；N04 G92 X28.9 Z53.0 F2.0；N05 X28.2；N06 X27.7；N07 X27.5；N08 X27.4图10-35、注意事项1）：切削螺纹时，在没有明确距离限制时，应把其两端距离延长。
2）：切削螺纹时，每次切削深度要根据导程的大小、刀具、材料来进行分配。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
图1-1 圆柱螺纹循环切削轨迹图
二、 G92的动作演示(视频)
三、G92 编程示例
O0123；
G98 G40 G21；
T0101；
G00 X100.0 Z100.0；
M03 S600；
G00 X32.0 Z3.0；
(螺、纹切削循环起点)
G92 X28.9 Z-22.0 F1.5； (多刀切削螺纹, 背吃刀量分别为
? 4、螺纹加工完成后可以通过观察螺纹牙型判断螺纹质量及时采取措施，当螺纹牙顶未尖 时，增加刀的切入量反而会使螺纹大径增大，增大量视材料塑性而定，当牙顶已被削尖时 增加刀的切入量则大径成比例减小，根据这一特点要正确对待螺纹的切入量，防止报废。
? 5、对于一般标准螺纹，都采用螺纹环规或塞规来测量。在测量外螺纹时，如果螺纹“过 端”环规（通规）正好旋进，而“止端”环规（止规）旋不进，则说明所加工的螺纹符合 要求，反之就不合格。测量内螺纹时，采用螺纹塞规，以相同的方法进行测量。除螺纹环 规或塞规测量外还可以利用其它量具进行测量，用螺纹千分尺测量测量螺纹中径等等。
? 2、螺纹切削应注意在两端设置足够的升速进刀段 δ1 和降速退刀段 δ2 ，以剔除两端因变速 而出现的非标准螺距的螺纹段。同理，在螺纹切削过程中，进给速度修调功能和进给暂停 功能无效；若此时按进给暂停键，刀具将在螺纹段加工完后才停止运动。
? 3、 螺纹加工的进刀量可以参考螺纹底径，即螺纹刀最终进刀位置。螺纹小径为：大径－ 1.3 倍螺距；螺纹加工的进刀量应不断减少，具体进刀量根据刀具及工作材料进行选择。
新课讲授
一、 G92指令的格式 1. 功能：用于小螺距圆柱、圆锥螺纹的切削循环加工
2. 指令格式：
各参数的含义:
?
X(U) Z(W) ：螺纹切削终点处(图1-1中C点)的坐标；
U和W后面的数值取决于图1-1中所示轨迹AB 和BC的方向。
?
?
F: 螺纹导程的大小，如果是单线螺纹，则为螺距的大小。
1.1mm 、0.5mm 、0.1mm 和0.1mm)
X28.4；
(模态指令, 只需指令X ，其余值不变）
X28.3；
X28.2；
G00 X100.0 ；
Z100.0；
M05 ；
M30；
四、在数控车床上加工普通螺纹时的注意事项 ：
? 1、考虑螺纹加工牙型的膨胀量，螺纹加工前工件直径一般根据材料变形能力取比螺纹大 径小 0.2 到0.3。
2. 用G32 指令编写图示工件的螺纹加工程序。
O1 ；
G00 U3.6;
…
W25.0;
G00 X32.0 Z3.0; U-3.1;
G32 W-25.0 F1.5; G00 U3.1;
W25.0; U-3.6; G32 W-25.0 F1.5;
U-3.7; G32 W-25.0 F1.5; G00 U3.7;
主讲：张彩霞
复习提问 新课导入 新课讲授 新课巩固 布置作业
复习提问：
参考:螺纹的总切深量为1.8mm，背吃刀量 分别为1.1mm,0.5mm,0.1mm 和0.1mm
１.G32 指令的加工特点是什么？
答：G32 指令可以执行单行程螺纹切削，车刀进给运动严格根据输入的螺纹导 程进行。但是，车刀的切入、切出、返回均需编入程序。G32 指令主要用于小 螺距螺纹的加工，且加工方式为直进法。
新课巩固
１. G92 指令的格式 ２. G92 指令的动作演示（视频） ３. G92 指令的编程（实例）
４. 在数控车床上加工螺纹时的注意事项
布置作业
１.课堂作业：
（1 ）复习课上内容。 （2 ）教材P141 ：第11 题 （做在作业本上）
2. 实习任务：
用G92 指令编写如下图所示工件的程序，并进行加工。
W25.0; U-3.8; G32 W-25.0 F1.5; G00 U3.8; W25.0; G00 X100.0 Z100.0; M05; M30;
新课导入
? G32指令主要用于一些单一、特殊高精度螺纹 (圆柱
螺纹、等螺距的锥螺纹和端面螺纹 )的切削加工，为了适 应一些多加工元素 (有圆柱面、圆锥面、圆弧面、螺纹面 等等)零件的切削加工,则引入了另一类加工指令——称为 螺纹切削单一固定循环指令 G92。另一方面， G32指令 加工时，车刀的切入、切出、返回均需编入程序，程序 量较长且易出错。所以从减少程序段的长度，提高程序 编制正确率的角度出发，亦引入 G92指令。那么，本次 课我们就共同来学习该指令的一些知识。
