（2） A um
( Rc // Rc )
rbe
30(5 // 15) 75 1
-3-
模拟电子技术试题汇编参考答案
(3)
Ri Rb1 // Rb 2 // rbe rbe 1k R0 Rc 5k
(4) C e 断开， Re 有电流串联负反馈，（ Aum 下降）， Ri 增加， R0 不变；
（1） 画出直流通路和微变等效电路 （6 分）。 （2）设 U BEQ 0.7V ，求静态工作点
I CQ 、 U CEQ （4 分）
（3）求 Ri 、 Ro 、 Au
.
Uo Ui
.
.
，设 =30，
rbb' =19 4 （6 分）
（4） I CEO 、U CES 忽略不计，估算最大 不失真输出电压峰值 U om
rbe
100 (3 // 3) 50 3
Ri 5 // 15 // 3k 1.66k R0 RC 3k
（3） Aus
. . Ri 1.66 Au (50) 31.2 R s Ri 1 1.66
-4-
模拟电子技术试题汇编参考答案
3、如下图， C1 ~ C4 足够大，
Ri R1 // R3 // rbe rbe rbb ' (1 ) 26 26 194 (1 30) 1K 1 I EQ
（3） R R 10 K 0 4
U ( R4 // R L ) 30(10 // 10) 150 Au 0 1 u rbe
B；A (8)C (9)A (10)B(11)C(12) C
(1)A（2）B；A；C（3)B；C；C (4) C，B (5)C(6) A(7) ① B ② C ③B15、C
模拟电路考试题及答案解析
模拟电路考试题及答案解析一、选择题（每题2分，共20分）1. 在理想运算放大器中，输入电阻是：A. 有限的B. 无穷大C. 零D. 1Ω答案：B解析：理想运算放大器的输入电阻是无穷大，意味着它不会从信号源吸取电流。
2. 一个基本的共射放大电路中，如果基极电流增加，集电极电流将：A. 增加B. 减少C. 不变D. 先增加后减少答案：A解析：在共射放大电路中，集电极电流与基极电流成正比，这是通过晶体管的电流放大作用实现的。
3. 以下哪个不是模拟信号的特点？A. 连续性B. 可量化C. 可模拟D. 可测量答案：B解析：模拟信号是连续的，可以模拟现实世界中的变化，并且可以测量，但不是可量化的，因为它们不是离散的数字值。
4. 一个理想的二极管在正向偏置时：A. 导通B. 截止C. 振荡D. 短路答案：A解析：理想二极管在正向偏置时导通，允许电流通过。
5. 一个RC低通滤波器的截止频率是：A. \( f_c = \frac{1}{2\pi RC} \)B. \( f_c = \frac{1}{RC} \)C. \( f_c = \frac{2\pi}{RC} \)D. \( f_c = \frac{RC}{2\pi} \)答案：A解析：RC低通滤波器的截止频率是信号频率下降到最大值的\( \frac{1}{\sqrt{2}} \)时的频率，公式为\( f_c =\frac{1}{2\pi RC} \)。
...（此处省略其他选择题）二、简答题（每题10分，共20分）1. 解释什么是负反馈，并说明其在放大电路中的作用。
答案：负反馈是指将放大电路的输出信号的一部分以相反相位反馈到输入端。
负反馈可以提高放大电路的稳定性，减少非线性失真，增加带宽，并提高输入和输出阻抗。
2. 描述运算放大器的基本组成及其工作原理。
答案：运算放大器由两个输入端（一个反相输入端和一个非反相输入端）、一个输出端以及内部的差分放大器、电压放大器和输出级组成。
模拟的电路考试试题10套和问题详解(打印版)

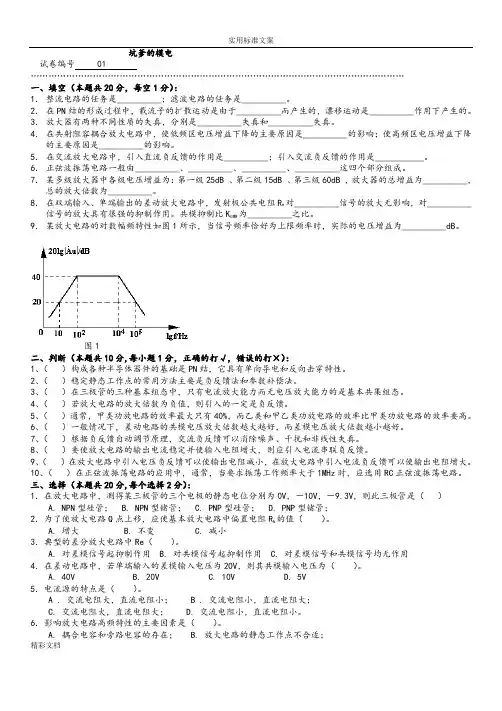

坑爹的模电试卷编号 01 ………………………………………………………………………………………………………………一、填空（本题共20分，每空1分）：1．整流电路的任务是__________；滤波电路的任务是__________。
2．在PN结的形成过程中，载流子的扩散运动是由于__________而产生的，漂移运动是__________作用下产生的。
3．放大器有两种不同性质的失真，分别是__________失真和__________失真。
4．在共射阻容耦合放大电路中，使低频区电压增益下降的主要原因是__________的影响；使高频区电压增益下降的主要原因是__________的影响。
5．在交流放大电路中，引入直流负反馈的作用是__________；引入交流负反馈的作用是___________。
6．正弦波振荡电路一般由__________、__________、__________、__________这四个部分组成。
7．某多级放大器中各级电压增益为：第一级25dB 、第二级15dB 、第三级60dB ，放大器的总增益为__________，总的放大倍数为__________。
8．在双端输入、单端输出的差动放大电路中，发射极公共电阻R e对__________信号的放大无影响，对__________信号的放大具有很强的抑制作用。
共模抑制比K CMR为__________之比。
9．某放大电路的对数幅频特性如图1所示，当信号频率恰好为上限频率时，实际的电压增益为__________dB。
图1二、判断（本题共10分,每小题1分，正确的打√，错误的打×）：1、（）构成各种半导体器件的基础是PN结，它具有单向导电和反向击穿特性。
2、（）稳定静态工作点的常用方法主要是负反馈法和参数补偿法。
3、（）在三极管的三种基本组态中，只有电流放大能力而无电压放大能力的是基本共集组态。
4、（）若放大电路的放大倍数为负值，则引入的一定是负反馈。
模拟电路试题库及答案
模拟电路试题库及答案一、选择题1. 在模拟电路中，基本放大电路的放大倍数主要由哪个元件决定？A. 电阻B. 电容C. 晶体管D. 电感答案：C2. 理想运算放大器的输入阻抗是：A. 低阻抗B. 高阻抗C. 零阻抗D. 无穷大阻抗答案：D3. 以下哪个不是模拟电路中的滤波器类型？A. 低通滤波器B. 高通滤波器C. 带通滤波器D. 逻辑滤波器答案：D二、填空题4. 一个理想的电压源具有_______的内阻。
答案：零5. 在模拟电路设计中，为了减小电路的噪声，通常采用_______电路。
答案：差分6. 模拟电路中的反馈可以是正反馈也可以是负反馈，其中_______反馈可以提高电路的稳定性。
答案：负三、简答题7. 解释什么是负反馈，并说明其在模拟电路中的作用。
答案：负反馈是指反馈信号与输入信号相位相反的反馈。
在模拟电路中，负反馈可以减小电路的增益，但同时提高电路的稳定性和线性度，减少非线性失真。
8. 描述运算放大器的非理想特性，并说明它们对电路性能的影响。
答案：运算放大器的非理想特性包括有限的增益带宽积、有限的输入阻抗、有限的输出阻抗、存在输入偏置电流和输入偏置电压等。
这些非理想特性会影响电路的放大精度、稳定性、带宽和功耗等性能。
四、计算题9. 给定一个共射放大电路，其基极电流为20μA，基极-发射极电压为0.7V，求该晶体管的直流电流增益。
答案：首先计算集电极电流Ic = β * Ib，其中β为晶体管的直流电流增益。
由于题目中未给出β值，无法直接计算Ic。
但可以通过已知的Ib和Vbe，利用晶体管的直流工作点来估算β值，进而求得Ic。
10. 设计一个低通滤波器，其截止频率为1kHz，求所需的电阻和电容值。
答案：对于一个简单的一阶低通滤波器，截止频率f_c可以通过公式f_c = 1 / (2πRC)计算得出。
将f_c = 1kHz代入公式，解得R和C的值。
例如，如果选择R = 1kΩ，则C = 1/(1kΩ * 2π * 1kHz) ≈ 159μF。
模拟电路经典试题及答案
模拟电路经典试题及答案一、选择题1. 在模拟电路中，放大器的基本功能是什么？A. 信号的调制B. 信号的解调C. 信号的放大D. 信号的滤波答案：C2. 以下哪个不是运算放大器的主要特性？A. 高增益B. 高输入阻抗C. 低输出阻抗D. 低频响应差答案：D3. 在理想运算放大器中，输入偏置电流的大小是：A. 非常大B. 非常小C. 适中D. 无法确定答案：B二、填空题4. 一个理想的放大器应该具有________的输入阻抗和________的输出阻抗。
答案：无穷大；零5. 在模拟电路设计中，________是用来减少噪声和干扰的一种电路。
答案：滤波器三、简答题6. 简述共射放大器的工作原理。
答案：共射放大器是一种使用NPN或PNP型晶体管构成的放大器，其特点是晶体管的发射极作为公共端接地，基极作为输入端，集电极作为输出端。
当基极电压增加时，晶体管导通程度增加，导致集电极电流增加，从而在集电极与电源之间形成电压变化，实现信号的放大。
四、计算题7. 假设有一个共射放大器，其晶体管的β值为100，基极电流为1mA，求集电极电流。
答案：由于基极电流为1mA，根据β值的定义，集电极电流Ic =β * Ib = 100 * 1mA = 100mA。
8. 如果在上述放大器中，集电极电阻Rc的值为1kΩ，求放大器的电压增益。
答案：电压增益Av = -Rc / (β * re)，其中re为晶体管的内部电阻。
假设re为β / Ic，则Av = -1kΩ / (100 * (100 / 100mA)) = -1kΩ。
五、分析题9. 分析在模拟电路设计中，为何需要考虑频率响应。
答案：在模拟电路设计中，频率响应是一个重要的考虑因素，因为它决定了电路对不同频率信号的放大能力。
如果电路的频率响应不佳，可能会导致高频信号的损失或失真，影响信号的完整性和质量。
因此，设计时需要确保电路在整个工作频率范围内都能提供稳定的增益和相位特性。
电路理论模拟考试题含参考答案
电路理论模拟考试题含参考答案一、判断题（共100题，每题1分，共100分）1.与理想电流源串联的元件称为虚元件，对外等效时，多余元件可以开路处理。
( )A、正确B、错误正确答案：B2.除了独立电源外，至少含有一个时变元件的电路称为时变电路。
( )A、正确B、错误正确答案：A3.回路电流法是网孔电流法的推广，适用于平面电路和非平面电路。
( )A、正确B、错误正确答案：A4.电阻和电感并联电路，Ig=3A,lz=4A,则总电流等于5A。
( )A、正确B、错误正确答案：A5.非关联参考方向下计算吸收的功率，则应采用p=-ui进行计算。
()A、正确B、错误正确答案：A6.列写网孔电流方程时，互电阻一定为负值( )A、正确B、错误正确答案：B7.电压和电流计算结果得负值，说明它们的实际方向与参考方向相反。
()A、正确B、错误正确答案：A8.用山-i平面的曲线表示其特征的二端元件称为电容元件。
( )A、正确B、错误正确答案：B9.一阶RC电路的零状态响应中电容电压和电流都是连续变化的( )A、正确B、错误正确答案：B10.电容上的电压和电流是同频率的正弦量，在相位上电压超前电流。
( )A、正确B、错误正确答案：B11.正弦电路中，复功率就是视在功率。
( )A、正确B、错误正确答案：B12.非线性时不变电容的库伏特性方程为q=C(t)u( )A、正确B、错误正确答案：B13.无伴电流源是指仅含有电流源而没有与之并联电阻的电流源( )A、正确B、错误正确答案：A14.稳恒直流电和正弦波，不含高次谐波( )A、正确B、错误正确答案：A15.动态元件初始能量为零，由外加激励作用在电路上所产生的响应称为零状态响应 ( )A、正确B、错误正确答案：A16.当耦合线圈全耦合时，耦合系数取得最大值1。
( )A、正确B、错误正确答案：A17.纯电抗发生串联谐振时相当于开路，发生并联谐振时相当于短路。
( )A、正确B、错误正确答案：B18.叠加定理只适用于线性电路的电压和电流的计算。
模拟电路考试题和答案
模拟电路考试题和答案一、选择题（每题2分，共20分）1. 在模拟电路中，放大器的基本功能是（）。
A. 信号的整形B. 信号的滤波C. 信号的放大D. 信号的调制答案：C2. 理想运算放大器的输入阻抗是（）。
A. 0B. 无穷大C. 有限值D. 负无穷大答案：B3. 共发射极放大电路中，输出信号与输入信号的相位关系是（）。
A. 同相B. 反相C. 无关系D. 正交答案：B4. 负反馈可以（）放大器的增益。
A. 增加B. 减少C. 不变D. 先增加后减少答案：B5. 在模拟电路中，电源去耦电容的主要作用是（）。
A. 提高电源电压B. 降低电源电压C. 滤除电源噪声D. 增加电源电流答案：C6. 差分放大器的主要优点是（）。
A. 放大差模信号B. 抑制共模信号C. 降低输入阻抗D. 提高输出阻抗答案：B7. 场效应管（FET）的控制方式是（）。
A. 电压控制B. 电流控制C. 温度控制D. 光控制答案：A8. 模拟电路中的“零点漂移”通常是由（）引起的。
A. 温度变化B. 电源波动C. 负载变化D. 输入信号变化答案：A9. 在模拟电路中，二极管的主要作用是（）。
A. 放大信号B. 整流信号C. 滤波信号D. 调制信号答案：B10. 模拟电路中的“带宽”是指（）。
A. 电路的频率响应范围B. 电路的最大增益C. 电路的输入阻抗D. 电路的输出阻抗答案：A二、填空题（每题2分，共20分）11. 在共集电极放大电路中，输出电压与输入电压相位______。
答案：同相12. 运算放大器的开环增益通常在______以上。
答案：10^513. 理想二极管的正向导通电压降约为______伏。
答案：0.714. 场效应管的漏极电流ID与栅源电压VGS之间的关系是______的。
答案：非线性15. 共模抑制比（CMRR）是衡量差分放大器对共模信号抑制能力的______。
答案：指标16. 模拟电路中的“饱和”现象是指放大器输出信号达到______或负最大值。
电路理论模拟试题含参考答案
电路理论模拟试题含参考答案一、判断题（共100题，每题1分，共100分）1.最大功率传输定理使用的前提是线性有源二端网络N是给定的，而负载Rz可以任意变动。
()A、正确B、错误正确答案：A2.线性电路所含元件都是线性元件。
()A、正确B、错误正确答案：B3.线性时不变电容的库伏特性曲线是一条过原点的直线。
()A、正确B、错误正确答案：A4.当耦合电感的两个线圈都通过电流时，每个线圈的电压都是自感电压与互感电压的代数和()A、正确B、错误正确答案：A5.1nm=10-6m()A、正确B、错误正确答案：B6.分析电路时只有在指定参考方向的情况下，计算出的正负号才有确切的含义。
()A、正确B、错误正确答案：A7.基尔霍夫定律和叠加定理都只适合于线性电路。
()A、正确B、错误正确答案：B8.交流电路中三相负载对称，是指每一相负载阻抗的大小相同。
()A、正确B、错误正确答案：B9.频谱是描述非正弦周期信号波特性的一种方式，一定形状的波形与一定结构的频谱相对应()A、正确B、错误正确答案：B10.当调整负载使电路达到最大功率匹配状态时，对原电路中的电源来说的传输效率等于%。
()A、正确B、错误正确答案：B11.同向耦合时，耦合电感的韦安方程中M前应该为“-”()A、正确B、错误正确答案：B12.消除系统误差的方法是采用正负误差补偿法。
（A、正确B、错误正确答案：B13.受控源是有源元件，因此受控源在电路中一定是发出功率的。
()A、正确正确答案：B14.换路时，电路中的电容电流和电感电压是一定会跃变。
()A、正确B、错误正确答案：B15.回路电流，方程右边的电压源取电压升为正。
()A、正确B、错误正确答案：A16.当两个独立结点之间不存在直接相连的电导支路时，互导为o()A、正确B、错误正确答案：B17.测量误差分为基本误差和附加误差。
（）A、正确B、错误正确答案：B18.电路分析中某一支路电流为负值，说明该支路电流小于零。
模拟电路试题及答案
模拟电路试题及答案### 模拟电路试题及答案#### 一、选择题1. 在模拟电路中，_ 是最基本的放大器元件。
- A. 晶体管- B. 运算放大器- C. 继电器- D. 电阻答案：B2. 运算放大器的理想工作条件是：- A. 单电源供电- B. 双电源供电- C. 无电源供电- D. 任意电源供电答案：B3. 以下哪个不是模拟电路的特点？- A. 信号连续- B. 信号离散- C. 放大信号- D. 处理模拟信号答案：B#### 二、填空题1. 一个理想的运算放大器具有 ________ 的输入阻抗和 ________ 的输出阻抗。
- 答案：无穷大；零2. 在模拟电路设计中，为了减小噪声的影响，通常采用 ________ 技术。
- 答案：差分放大3. 一个基本的放大电路的增益由 ________ 决定。
- 答案：反馈网络#### 三、简答题1. 简述共模抑制比（CMRR）的概念及其重要性。
答案：共模抑制比（CMRR）是指运算放大器对共模信号的抑制能力，即运算放大器对两个输入端上相同大小、相同极性的信号的抑制能力。
CMRR越高，说明运算放大器对共模信号的抑制能力越强，从而减少了共模信号对电路性能的影响，提高了电路的稳定性和可靠性。
2. 解释什么是负反馈，并说明其在模拟电路中的作用。
答案：负反馈是指将放大器的输出信号的一部分以相反相位反馈到输入端的过程。
在模拟电路中，负反馈可以提高放大器的稳定性，降低噪声，减少非线性失真，并且可以改变放大器的增益和带宽等特性。
#### 四、计算题1. 给定一个理想运算放大器电路，其中输入端接有电阻R1=1kΩ，R2=2kΩ，求放大器的电压增益。
答案：理想运算放大器的电压增益可以通过反馈电阻与输入电阻的比值来计算。
在这个例子中，电压增益 \( A_v = -\frac{R2}{R1} = -2 \)。
2. 如果上述电路中输入信号为10mV，计算输出电压。
答案：根据计算题1中的电压增益，输出电压 \( V_{out} = A_v \times V_{in} = -2 \times 10mV = -20mV \)。
电路基础模拟考试题含参考答案
电路基础模拟考试题含参考答案一、选择题（每题2分，共20分）1. 以下哪种电路元件的符号表示一个电压源？（）A. 电阻B. 电容C. 电感D. 电压源答案：D2. 在一个电路中，5V电压源与10Ω电阻串联，电路中的电流为（）。
A. 1AB. 2AC. 0.5AD. 2.5A答案：C3. 以下哪种电路元件的符号表示一个电流源？（）A. 电阻B. 电容C. 电感D. 电流源答案：D4. 在一个电路中，5A电流源与10Ω电阻并联，电路中的电压为（）。
A. 5VB. 10VC. 20VD. 50V答案：A5. 以下哪种电路元件的符号表示一个电容？（）A. 电阻B. 电容C. 电感D. 电压源答案：B6. 在一个电路中，3V电压源与5μF电容串联，电容上的电压为（）。
A. 3VB. 1.5VC. 0VD. 无法确定答案：C7. 以下哪种电路元件的符号表示一个电感？（）A. 电阻B. 电容C. 电感D. 电流源答案：C8. 在一个电路中，5A电流源与2H电感并联，电感上的电流为（）。
A. 2.5AB. 5AC. 10AD. 无法确定答案：D9. 以下哪种电路元件的符号表示一个电压表？（）A. 电压表B. 电流表C. 万用表D. 以上都对答案：A10. 在一个电路中，电压表与电阻串联，电压表的读数为（）。
A. 电阻两端的电压B. 电源电压C. 电源电压与电阻两端电压之和D. 无法确定答案：A二、填空题（每题2分，共20分）1. 一个电路由电源、负载和______组成。
答案：导线2. 欧姆定律表达式为______。
答案：U = IR3. 电容的符号为______。
答案：4. 电感的符号为______。
答案：5. 电压表应与被测电路______连接。
答案：并联6. 电流表应与被测电路______连接。
答案：串联三、简答题（每题10分，共30分）1. 请简要说明欧姆定律的内容及其应用。
答案：欧姆定律描述了电路中电压、电流和电阻之间的关系，表达式为U = IR。
模拟电路考试题及答案
模拟电路考试题及答案一、单项选择题（每题3分，共30分）1. 在模拟电路中，放大器的基本功能是（）。
A. 信号的整形B. 信号的放大C. 信号的滤波D. 信号的调制答案：B2. 理想运算放大器的输入电阻是（）。
A. 有限值B. 零C. 无穷大D. 负无穷大答案：C3. 共发射极放大电路中，输出信号与输入信号的相位关系是（）。
A. 同相B. 反相C. 无关系D. 随机答案：B4. 场效应管（FET）的控制方式是（）。
A. 电压控制B. 电流控制C. 温度控制D. 光控制答案：A5. 在双极型晶体管（BJT）中，基极电流对集电极电流的影响是（）。
A. 无关B. 线性C. 指数关系D. 反比关系答案：C6. 为了减少放大器的非线性失真，可以采用（）。
A. 增加电源电压B. 增加输入信号C. 增加负反馈D. 减少输入信号答案：C7. 模拟电路中的噪声主要来源于（）。
A. 电源B. 电阻C. 晶体管D. 所有选项答案：D8. 模拟电路中的带宽是指（）。
A. 电路的最大工作频率B. 电路的最小工作频率C. 电路的频率响应范围D. 电路的电压增益答案：C9. 负反馈在放大器中的主要作用是（）。
A. 增加增益B. 减少增益C. 增加稳定性D. 增加非线性失真答案：C10. 在模拟电路中，差分放大器的主要优点是（）。
A. 提高共模抑制比B. 增加输入阻抗C. 减少输出阻抗D. 增加增益答案：A二、填空题（每题2分，共20分）11. 在共集电极放大电路中，输出电压与输入电压的关系是______。
12. 运算放大器的开环增益通常可以达到______以上。
答案：100000（或10^5）13. 场效应管的三个主要极是栅极、源极和______。
答案：漏极14. 双极型晶体管的三个主要极是发射极、基极和______。
答案：集电极15. 放大器的输入阻抗越高，对前级电路的______影响越小。
答案：负载16. 放大器的输出阻抗越低，对后级电路的______影响越小。
模拟电路考试题和答案
模拟电路考试题和答案第一部分：选择题1.运放放大电路的基本组成部分是： A. 正反馈网络、直流电源 B. 输入电阻、输出电阻 C. 输入电路、放大电路、输出电路 D. 比较器、反相器2.当仔细观察一个使用负反馈的运放电路时，可以发现输出电压始终在变化，这是因为： A. 负反馈增加了运放输入端的电压 B. 运放本身导致了基本反馈 C. 运放放大级没有理想的开环增益 D. 输入信号的变化引起运放放大电路的响应3.在理想运放中，输入端的电流为： A. 零 B. 正无穷大 C. 负无穷大 D. 任意值4.当使用运放作为比较器时，输出电压为： A. 输入端电压的比值 B. 输入端电压的积分 C. 输入端电压的差值 D. 输入端电压的平均值5.放大电路与比较电路的区别在于： A. 放大电路的输出是输入信号的放大 B. 比较电路的输出是两个输入信号的差值 C. 放大电路的输出是输入信号和反馈信号的加权和 D. 比较电路的输出是输入信号的积分第二部分：填空题1.当运放工作在不同的输入信号倍数时，输出电压也会按照输入信号倍数的 _______ 倍进行放大。
2.当电路有一个虚拟地点时，该点的电压等于 ___________。
3.在一个电流放大器中，如果输入电流为2mA，放大倍数为1000，则输出电流为 ___________。
4.当使用负反馈电路时，可以有效地降低电路输出的_______。
第三部分：解答题1.请解释什么是运放的本振？答：运放的本振是指输入端没有任何输入信号时，输出端产生的固定的偏移电压。
这个固定的偏移电压可以导致电路的不稳定性，并且会引入误差。
2.请描述运放的开环增益和闭环增益之间的关系。
答：运放的开环增益是指在没有任何反馈的情况下，运放输出端电压与输入端电压之间的比值。
闭环增益是指运放在负反馈条件下的输出电压与输入电压之间的比值。
闭环增益是通过在运放输入和输出之间添加反馈电路来控制的。
开环增益大，说明运放具有较大的放大能力，但同时也会引入较大的误差。
模拟电路考试题及答案
模拟电路考试题及答案一、选择题（每题3分，共30分）1. 在模拟电路中，理想运算放大器的输入电阻是：A. 0ΩB. 1ΩC. ∞ΩD. 1kΩ答案：C2. 以下哪个元件不是模拟电路的基本元件？A. 电阻B. 电容C. 二极管D. 逻辑门答案：D3. 理想运算放大器的输出电阻是：A. 0ΩB. 1ΩC. ∞ΩD. 1kΩ答案：A4. 在模拟电路中，放大器的增益通常用以下哪个参数表示？A. 电压B. 电流C. 功率D. 阻抗答案：B5. 以下哪个是模拟信号的特点？A. 数字化B. 离散C. 连续D. 量化答案：C6. 模拟电路中的反馈可以分为：A. 正反馈B. 负反馈C. 混合反馈D. 以上都是答案：D7. 在模拟电路中，滤波器的作用是：A. 放大信号B. 滤除噪声C. 改变信号的相位D. 转换信号的频率答案：B8. 模拟电路中的积分器和微分器分别对应于数学上的：A. 积分和微分B. 加法和减法C. 乘法和除法D. 指数和对数答案：A9. 模拟电路中，为了减少噪声，通常采用的措施是：A. 增加电源电压B. 增加信号幅度C. 使用滤波器D. 增加电路复杂度答案：C10. 模拟电路中，为了提高信号的稳定性，通常采用的措施是：A. 增加电源电压B. 增加信号幅度C. 使用负反馈D. 增加电路复杂度答案：C二、填空题（每题4分，共20分）1. 在模拟电路中，理想运算放大器的输入电阻是______Ω。
答案：∞2. 理想运算放大器的输出电阻是______Ω。
答案：03. 模拟电路中的反馈可以分为正反馈和______反馈。
答案：负4. 模拟电路中的积分器对应于数学上的______运算。
答案：积分5. 模拟电路中，为了提高信号的稳定性，通常采用______反馈。
答案：负三、简答题（每题10分，共50分）1. 请简述模拟电路与数字电路的主要区别。
答案：模拟电路处理的是连续变化的信号，而数字电路处理的是离散的信号。
模拟电路中的信号可以是任意值，而数字电路中的信号只有有限的几种状态。
电路理论模拟考试题(附答案)
电路理论模拟考试题（附答案）一、判断题（共100题，每题1分，共100分）1.若Y形联结中三个电阻相等(R),则等效的△形联结中三个电阻也相等(Ra),它们满足关系Ry=3R△()A、正确B、错误正确答案：B2.反向串联时的等效电感可能小于零()A、正确B、错误正确答案：B3.通常把电压和电流之间的关系称为电压电流关系(VCR)或伏安关系(VAR)。
()A、正确B、错误正确答案：A4.三相电路中，对称负载Y接无中线时，发生一相断路故障后，非断开相的相电压降低到电源线电压的一半。
()A、正确B、错误正确答案：A5.幅值频谱可以直观地表示周期函数中各次谐波所占比重()A、正确B、错误正确答案：A6.三相电路中，对称负载△接时，线电流相位上超前相电流30°()A、正确B、错误正确答案：B7.三相电路的总有功功率P=√3U山Lcosφ。
()A、正确B、错误正确答案：B8.一个电压比为220V/110V的降压变压器，如果次级线圈接上55Ω的负载，则初级输入电阻应为220Ω。
()A、正确B、错误正确答案：A9.感抗的大小代表电感元件电压，电流瞬时值之比。
()A、正确B、错误正确答案：B10.电阻的桥型连接既不属于串联也不属于并联()A、正确B、错误正确答案：A11.对称三相交流电任一瞬时值之和恒等于零，有效值之和恒等于零。
()A、正确B、错误正确答案：B12.三相四线制可以解决不对称三相负载的中性点位移问题，使得即使三相负载不对称三相负载的电压有效值可以保证相等。
()A、正确B、错误正确答案：A13.支路数较多时，支路分析法的方程个数较多，求解不方便()A、正确B、错误正确答案：A14.非正弦周期函数分解后的傅里叶级数中的直流分量等于此函数在一个周期内的平均值()A、正确B、错误正确答案：A15.独立结点之间的电压为结点电压()A、正确B、错误正确答案：B16.每种集总参数元件只体现一种物理效应。
电路理论模拟考试题(含答案)
电路理论模拟考试题（含答案）一、判断题（共100题，每题1分，共100分）1.互感M具有非能特性()A、正确B、错误正确答案：B2.除了独立电源外，至少含有一个时变元件的电路称为时变电路。
()A、正确B、错误正确答案：A3.非正弦周期信号的平均功率就是瞬时功率()A、正确B、错误正确答案：B4.线性电路所含元件都是线性元件。
()A、正确B、错误正确答案：B5.在应用叠加定理时，受控源不能叠加，也不能消去。
()A、正确B、错误正确答案：A6.结点电压方程右边为结点流出电流代数和()A、正确B、错误正确答案：B7.无论负载为Y或△联结，每相有功功率都应为P3=Up1pcosqp。
()A、正确B、错误正确答案：A8.等效电源定理要求外电路性质必须是线性的。
()A、正确B、错误正确答案：B9.仪表的准确度越高，测量结果也一定越准确。
（）A、正确B、错误正确答案：B10.两表法测量三相负载有功功率时，两个功率表的读数可能全为正值，也可能全为负值。
()A、正确B、错误正确答案：B11.u、i为非关联参考方向时，电容功率p=ui。
当电容充电时，p>0,电容吸收电功率()A、正确B、错误正确答案：B12.只有电压相等的理想电压源才能同极性并联，且流过的电流相同()A、正确B、错误正确答案：B13.动态电路所列写的方程是代数方程。
()A、正确B、错误正确答案：B14.动态电路的阶数等于电路中动态元件的数量。
()A、正确B、错误正确答案：B15.三要素法中当t>o0时，把电感视为短路，电容视为开路()A、正确B、错误正确答案：A16.实际电流源电路模型是电流源与电阻的并联，好的电流源要求内阻越小越好。
()A、正确B、错误正确答案：B17.用山-i平面的曲线表示其特征的二端元件称为电容元件。
()A、正确B、错误正确答案：B18.电路理论分析的对象是电路模型而不是实际电路。
()A、正确B、错误正确答案：A19.非正弦周期电流和电压信号都可以用f(t)=f(t+nT)表示，其中T 为周期函数的周期n为自然数。
模拟电路考试题及答案
模拟电路考试题及答案一、选择题（每题2分，共20分）1. 在理想运算放大器中，输入阻抗是：A. 有限值B. 无穷大C. 零D. 负值答案：B2. 以下哪个不是模拟信号的特点？A. 连续性B. 周期性C. 可量化D. 可放大答案：C3. 一个基本的RC低通滤波器的截止频率由以下哪个参数决定？A. RB. CC. R和C的乘积D. R和C的比值答案：D4. 在放大电路中，增益通常指的是：A. 输出电压与输入电压的比值B. 输出电流与输入电流的比值C. 输出功率与输入功率的比值D. 以上都是答案：A5. 以下哪个不是负反馈放大器的优点？A. 提高增益稳定性B. 减小非线性失真C. 增加输入阻抗D. 增加带宽答案：D二、简答题（每题10分，共30分）1. 解释什么是共模抑制比（CMRR）以及它在放大电路中的重要性。
答案：共模抑制比（CMRR）是指差分放大器对差模信号增益与对共模信号增益的比值。
CMRR是衡量差分放大器性能的一个重要参数，它反映了放大器抑制共模信号干扰的能力。
高CMRR意味着放大器能够更好地区分差模信号和共模信号，从而提高信号的信噪比。
2. 描述一个基本的积分电路的工作原理。
答案：积分电路通常由一个运算放大器、一个反馈电阻和一个电容组成。
当输入信号通过运算放大器时，由于运算放大器的高增益特性，输出信号将与输入信号成比例地变化。
电容的充电和放电过程导致输出信号随时间积分，即输出信号是输入信号时间积分的结果。
积分电路常用于信号处理和波形转换。
3. 什么是波特图，它在模拟电路设计中的作用是什么？答案：波特图是一种图形表示方法，用于展示电路的频率响应，包括幅度响应和相位响应。
波特图可以帮助设计者直观地了解电路在不同频率下的性能，如增益、相位差等。
在模拟电路设计中，波特图是分析和设计滤波器、放大器等电路的重要工具。
三、计算题（每题25分，共50分）1. 给定一个共射放大电路，其基极电阻RB=1kΩ，集电极电流IC=2mA，电源电压VCC=12V。
模拟电路试题及答案
模拟电路试题及答案一、选择题1. 在模拟电路中，放大器的主要功能是什么？A. 信号滤波B. 信号放大C. 信号转换D. 信号调制答案：B2. 以下哪个不是模拟电路中的常见元件？A. 电阻B. 电容C. 电感D. 微处理器答案：D3. 理想运算放大器的输入阻抗是：A. 有限值B. 无穷大C. 零D. 负值答案：B二、填空题1. 模拟电路中的_________可以用来改变信号的相位。
答案：相位移动器2. 模拟信号通过_________可以转换为数字信号。
答案：模数转换器（ADC）3. 在模拟电路设计中，_________是用来减小噪声影响的一种技术。
答案：滤波三、简答题1. 简述什么是负反馈，并说明它在放大器设计中的作用。
答案：负反馈是指将放大器输出的一部分信号以反相的形式反馈到输入端。
在放大器设计中，负反馈可以提高放大器的稳定性，减少非线性失真，增加带宽，并提高输入阻抗。
2. 解释什么是共模抑制比（CMRR）以及它在模拟电路设计中的重要性。
答案：共模抑制比（CMRR）是差分放大器对共模信号抑制能力的度量，即差分放大器对差模信号的放大能力与对共模信号放大能力的比值。
高CMRR的放大器可以有效地抑制共模噪声，提高信号的信噪比，因此在高精度模拟电路设计中非常重要。
四、计算题1. 给定一个理想运算放大器电路，输入电压为\( V_{in} \)，反馈电阻为\( R_f \)，输入电阻为\( R_i \)。
若\( V_{out} \)已知，求\( V_{in} \)。
答案：根据理想运算放大器的特性，\( V_{in+} = V_{in-} \)，并且由于虚断特性，\( I_{in+} = I_{in-} \)。
因此，\( V_{in-} = V_{out}/R_f \times R_i \)。
由于\( V_{in+} = V_{in-} \)，我们可以得出\( V_{in} = V_{out}/R_f \times R_i \)。
模拟电路考试题库及答案
模拟电路考试题库及答案一、单项选择题1. 在模拟电路中，放大电路的基本功能是（）。
A. 信号的放大B. 信号的滤波C. 信号的调制D. 信号的解调答案：A2. 理想运算放大器的输入阻抗是（）。
A. 有限值B. 零C. 无穷大D. 负无穷大答案：C3. 共发射极放大电路中，输出信号与输入信号相位（）。
A. 相同B. 相反C. 相差90度D. 相差180度答案：B4. 场效应管（FET）是一种（）控制型器件。
A. 电压B. 电流C. 功率D. 频率答案：A5. 在模拟电路中，负反馈可以（）。
A. 增加增益B. 减少增益C. 提高稳定性D. 增加噪声答案：C二、多项选择题6. 模拟电路中的有源滤波器可以是（）。
A. 低通滤波器B. 高通滤波器C. 带通滤波器D. 带阻滤波器答案：ABCD7. 下列哪些元件可以用于模拟电路中的信号放大（）。
A. 晶体管B. 运算放大器C. 场效应管D. 二极管答案：ABC8. 模拟电路中的电源滤波通常使用（）。
A. 电容器B. 电感器C. 电阻器D. 二极管答案：AB9. 在模拟电路设计中，下列哪些因素会影响电路的性能（）。
A. 温度B. 电源电压C. 元件老化D. 信号干扰答案：ABCD10. 模拟电路中的信号调制方式包括（）。
A. 调幅B. 调频C. 调相D. 脉冲编码调制答案：ABC三、填空题11. 在共基极放大电路中，输入阻抗与输出阻抗相比，输出阻抗_________。
答案：较小12. 运算放大器的开环增益通常可以达到_________。
答案：10^5 至 10^813. 模拟电路中的对数放大器可以用来测量_________。
答案：电压或电流的对数14. 模拟电路中的锁相环（PLL）可以用来_________。
答案：频率合成或相位锁定15. 在模拟电路中，使用_________可以提高信号的信噪比。
答案：差分放大器四、简答题16. 简述模拟电路中反馈的类型及其作用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电子基础
[ 模拟电路试卷及答案]
[填空及选择题]
模拟综合试卷一
一．填充题
1．集成运算放大器反相输入端可视为虚地的条件是a ，
b 。
2．通用运算放大器的输入级一般均采用察动放大器，其目的是
a ,
b 。
3．在晶体三极管参数相同，工作点电流相同条件下，共基极放大电路的输入电阻比共射放大电路的输入电阻。
4．一个NPN晶体三极管单级放大器，在测试时出现顶部失真，这是失真。
5．工作于甲类的放大器是指导通角等于，乙类放大电路的导通角等于，工作于甲乙类时，导通角为。
6．甲类功率输出级电路的缺点是，乙类功率输出级的缺点是
故一般功率输出级应工作于状态。
7．若双端输入，双端输出理想差动放大电路，两个输入电压u
i1=u
i2
,则输出电压
为 V；若u
i1=1500µV, u
i2
=500µV，则差模输入电压u
id
为µV，共模
输入信号u
ic
为µV。
8．由集成运放构成的反相比例放大电路的输入电阻较同相比例放大电路的输入电阻较。
9．晶体三极管放大器的电压放大倍数在频率升高时下降，主要是因为的影响。
10．在共射、共集、共基三种组态的放大电路中，组态电流增益最；组态电压增益最小；组态功率增益最高；组态输出端长上承受最高反向电压。
频带最宽的是组态。
二．选择题
1．晶体管参数受温度影响较大，当温度升高时，晶体管的β，I
CBO,u
BE
的变化情
况为（）。
A．β增加，I
CBO,和 u
BE
减小 B. β和I
CBO
增加，u
BE
减小
C．β和u
BE 减小，I
CBO
增加 D. β、I
CBO
和u
BE
都增加
2．反映场效应管放大能力的一个重要参数是（）
A. 输入电阻
B. 输出电阻
C. 击穿电压
D. 跨导
3．双端输出的差分放大电路主要（）来抑制零点飘移。
A. 通过增加一级放大
B. 利用两个
C. 利用参数对称的对管子
D. 利用电路的对称性
4．典型的差分放大电路由双端输出变为单端输出，共模电压放大倍数（）。
A. 变大
B. 变小
C. 不变
D. 无法判断
5．差分放大电路的共模抑制比K
CMR
越大，表明电路（）
A. 放大倍数越稳定
B. 交流放大倍数越大
C. 直流放大倍数越大
D. 抑制零漂的能力越强
6．负反馈放大电路以降低电路的（）来提高嗲路的其他性能指标。
A. 带宽
B. 稳定性
C. 增益
D. 输入电阻
7．为了使运放工作于线性状态，应（）
A. 提高输入电阻
B. 提高电源电压
C. 降低输入电压
D. 引入深度负反馈
8．在正弦振荡电路中，能产生等幅振荡的幅度条件是（）。
A. ÀF=1
B. ÀF>1
C. ÀF<1
D. ÀF=1
9．振荡电路的振荡频率，通常是由（）决定
A. 放大倍数
B. 反馈系数
C. 稳定电路参数
D. 选频网络参数
10．在串联型线性稳定电路中，比较放大环节放大的电压是（）
A. 取样电压与基准电压之差
B. 基准电压
C. 输入电压
D. 取样电压
模拟电路试卷二
一．填空题
1．PN结未加外部电压时，扩散电流漂流电流，加正向电压时，扩散电流漂流电流，其耗尽层；加反向电压时，扩散电流漂流电流，其耗尽层。
2．三极管工作在饱和区时，发射结为，集电结为，工作在放大区时，发射结为，集电结为，此时，流过发射结的电流主要是，流过集电结的电流主要是。
3．场效应管属于控制器件。
场效应管从结构上分成和两大类型。
4．绝缘栅型场效应管又分为和，两者区别。
5．若希望减小放大电路从信号源索取的电流，应采取反馈；若希望取得较强的反馈作用而信号源内阻又很大，应采用反馈；当负载变化时，若希望输出电流稳定。
应采用反馈。
6．某负反馈放大电路的闭换放大倍数A
f =100,当开环放大倍数A变化+10%时，A
f
的相对变化量在+0.5%以内，则这个放大电路的开环放大倍数A ,反馈系数为。
二．选择题
1．温度升高后，在纯净的半导体中（）
A．自由电子和空穴数目都增多，且增量相同
B．空穴增多，自由电子数目不变
C．自由电子增多，空穴不变
D．自由电子和空穴数目都不变
2．如果PN结反向电压的数值增大（小于击穿电压），则（）
A．阻当层不变，反向电流基本不变
B．阻当层变厚，反向电流基本不变
C．阻当层变窄，反向电流增大
D．阻当层变厚，反向电流减小
3．某放大电路在负载开路时的输出电压为4V,接入3kΩ的负载电阻后输出电压降为3V，这说明放大电路的输出电阻为（）
A. 10kΩ
B. 2kΩ
C. 1kΩ
D. 0.5kΩ
4.在放大电压信号时，通常希望放大电路的输入电阻和输出电阻分别为（）
A. 输入电阻小，输出电阻大
B. 输入电阻小，输出电阻小
C. 输入电阻大，输出电阻小
D. 输入电阻大，输出电阻大
5．场效应管主要优点（）
A. 输出电阻小
B. 输入电阻大
C. 是电流控制
D. 组成放大电路时电压放大倍数大
6．在负反馈放大电路中，当要求放大电路的输入阻抗大,输出阻抗小时，应选用的反馈类型（）。
A. 串联电压负反馈
B.串联电流负反馈
C.并联电压负反馈
D.并联电流负反馈
7．理想运放的两个重要结论是（）
A. 虚地与反相
B.虚短与虚地
C. 虚短与虚断
D.断路与短路
模拟电路综合试题三
一．填空题
1．双极型晶体管工作在放大区偏置条件是增强型N 沟道的场效应管工作在放大区的偏置条件
是。
2．射极跟随器具有，，，等三个特点。
3．差分放大电路的基本功能是。
4．在信号源内阻，负载电阻大的场合，欲改善放大电路的性能，应采用反馈。
5．在阻容耦合放大电路中，若要降低下限频率，应将耦合电容的值。
6．要消除基本共发射极放大电路产生的饱和失真，应将静态工作电流。
7．乙类推挽放大电路的主要失真是，要消除此失真，应改用。
8．理想运算放大器工作在线性放大区时具有和特性。
二．选择题
1．在一个由NPN型晶体管构成的放大电路中,关于晶体管三个电极的电位,下列说法正确的是( )
A．集电极电位一定最高 B. 集电极电位一定最低
C．发射极电位一定最高 D. 基极电位一定最低
2．直接耦合多级放大电路（）。
A．只能放大直流信号 B. 只能放大交流信号
C．既能放大直流信号也能放大交流信号
D. 既不能放大直流信号也不能放大交流信号
3． N沟道结型场效应管中的载流子是（）
A．自由电子 B. 空穴 C. 电子和空穴 D. 带电离子4．对于结型场效应管，栅源极之间的PN结（）。
A．必须正偏 B. 必须零偏 C. 必须反偏 D. 可以任意偏置5．通用型集成运放输入极通常采用（）电路
A．差分放大 B. 互补推挽 C. 基本共射极放大 D. 电流源。
