第五讲隧道施工质量检测
隧道支护质量检测、隧道混凝土衬砌检测
四、试验要求
1、每安装300根锚杆至少随机抽样一组(3根)，设计变
更或材料变更时另做一组拉拔力测试。 2、同组锚杆锚固力或拉拔力的平均值，应大于或等于 设计值。 3、同组单根锚杆的锚固力或拉拔力，不得低于设计值
的90％。
第三节
钢支撑施工质量检测
一、钢支撑的形式 根据钢材种类的不同，目前我国公路隧道施工中常用的钢支撑
4、孔径与孔形 对于砂浆锚杆孔径应尺量钻孔直径，孔径大于杆体直径 15mm时，可认为孔径符合要求。孔形应圆而直、不得有塌孔现 象，便于锚杆安装。
第二节
锚杆拉拔力测试
锚杆拉拔力指锚杆能够承受的最大拉力，它是锚杆材料、加
工和施工安装质量的综合反映。
一、拉拔设备 常用设备为中空千斤顶、手动油压泵、油压表、千分检测 (1)加工尺寸——应符合设计要求。 (2)强度和刚度——必须具备足够的强度和刚度。如果地质条 件复杂，钢架用量较大，应对钢架的强度和刚度进行抽检，将一
定数量的钢架样品放到试验台上进行加载试验，建立荷载与变形
的关系，分析计算钢架的强度与刚度。 (3)焊接——焊接质量是加工质量的重要组成部分，对于钢格 栅焊接尤其重要。检测时，要注意是否有假焊，焊缝长度、深度 是否符合要求。
三、注意事项 1、千斤顶应与锚杆同心，不得偏心张拉。 2、以10kN／min的匀速增加载。
3、拉拔到设计拉力即停止加载。如做破坏性试验，可测
取锚杆的最大承载力，即检验锚杆施工质量，也为调整设计 参数提供依据。 4、千斤顶应固定牢靠，操作人员要在锚杆的侧面并远离 锚杆尾部的位置上加压读数；测位移时停止加压。
2、安装质量检测 (1)安装尺寸。测量钢支撑的安装间距，误差不应超过设计 值5cm。量测钢架拱顶的标高，不得侵入二次衬砌空间5cm。
隧道施工测量PPT课件
隧道施工测量的流程和步骤
建立施工控制网
根据隧道施工要求，建立平面和高程 控制网，为施工放样和监测提供基准。
02
施工放样
根据控制网数据，进行隧道进出口、 中线、开挖边界等的施工放样。
01
竣工测量
在隧道施工完成后，进行竣工测量和 资料整理，形成完整的竣工资料。
05
03
监测与调整
在施工过程中，对隧道围岩、支护结 构等进行变形和位移监测，及时调整 施工参数，确保施工安全。
重要性
隧道施工测量是确保隧道施工质 量和安全的关键环节，对于控制 施工误差、提高工程质量、保障 运营安全具有重要意义。
隧道施工测量的主要任务和内容
确定隧道施工的平面和高程 控制网；
进行隧道进出口的施工放样；
02
01
监测隧道施工过程中的变形
和位移；
03
指导隧道施工中的衬砌、排 水等作业；
04
05
完成竣工测量和资料整理。
隧道中线测量与定向的精度要求较高， 需要定期进行复测和校准，以确保隧 道的准确贯通。
在进行隧道中线测量与定向时，需要 使用全站仪、陀螺仪等测量仪器，对 中线进行测量和定向，确保隧道的掘 进方向与设计一致。
隧道横断面测量与放样
隧道横断面测量与放样的目的是确定隧道横断面的形状和尺寸，为施工提供准确的依据。
测量人员的组织与培训
人员组织
组建专业的测量团队，明确各岗位的职责和分工。
培训
对测量人员进行专业技能培训，提高团队的整体素质和协作能力。
测量方案的制定与审核
方案制定
根据隧道施工的特点和要求，制定详细的测量方案，包括测量流程、精度要求、 数据处理等内容。
方案审核
隧道施工质量检测与安全措施分析

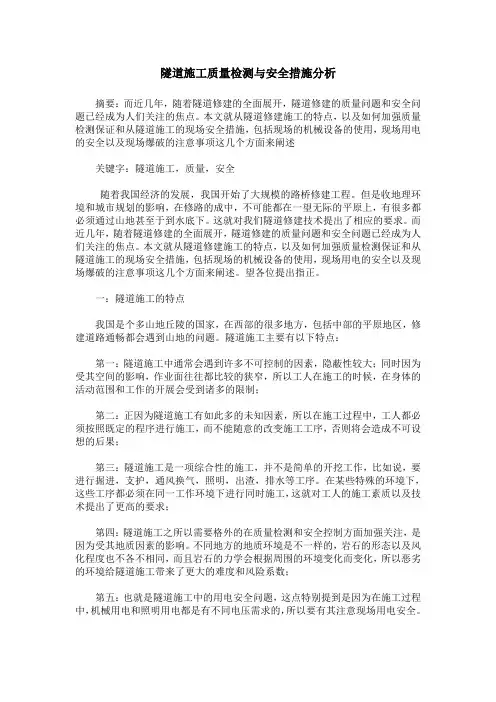

隧道施工质量检测与安全措施分析摘要：而近几年，随着隧道修建的全面展开，隧道修建的质量问题和安全问题已经成为人们关注的焦点。
本文就从隧道修建施工的特点，以及如何加强质量检测保证和从隧道施工的现场安全措施，包括现场的机械设备的使用，现场用电的安全以及现场爆破的注意事项这几个方面来阐述关键字：隧道施工，质量，安全随着我国经济的发展，我国开始了大规模的路桥修建工程。
但是收地理环境和城市规划的影响，在修路的成中，不可能都在一望无际的平原上，有很多都必须通过山地甚至于到水底下。
这就对我们隧道修建技术提出了相应的要求。
而近几年，随着隧道修建的全面展开，隧道修建的质量问题和安全问题已经成为人们关注的焦点。
本文就从隧道修建施工的特点，以及如何加强质量检测保证和从隧道施工的现场安全措施，包括现场的机械设备的使用，现场用电的安全以及现场爆破的注意事项这几个方面来阐述。
望各位提出指正。
一：隧道施工的特点我国是个多山地丘陵的国家，在西部的很多地方，包括中部的平原地区，修建道路通畅都会遇到山地的问题。
隧道施工主要有以下特点：第一：隧道施工中通常会遇到许多不可控制的因素，隐蔽性较大；同时因为受其空间的影响，作业面往往都比较的狭窄，所以工人在施工的时候，在身体的活动范围和工作的开展会受到诸多的限制；第二：正因为隧道施工有如此多的未知因素，所以在施工过程中，工人都必须按照既定的程序进行施工，而不能随意的改变施工工序，否则将会造成不可设想的后果；第三：隧道施工是一项综合性的施工，并不是简单的开挖工作，比如说，要进行掘进，支护，通风换气，照明，出渣，排水等工序。
在某些特殊的环境下，这些工序都必须在同一工作环境下进行同时施工，这就对工人的施工素质以及技术提出了更高的要求；第四：隧道施工之所以需要格外的在质量检测和安全控制方面加强关注，是因为受其地质因素的影响。
不同地方的地质环境是不一样的，岩石的形态以及风化程度也不各不相同，而且岩石的力学会根据周围的环境变化而变化，所以恶劣的环境给隧道施工带来了更大的难度和风险系数；第五：也就是隧道施工中的用电安全问题，这点特别提到是因为在施工过程中，机械用电和照明用电都是有不同电压需求的，所以要有其注意现场用电安全。
隧道工程质量检测
隧道工程质量检测第一章超前支护和预加固围岩施工质量检查 (4)第一节注浆材料性能试验 (4)第二节施工质量检查 (5)第二章开挖质量检测 (6)第一节开挖质量标准 (6)第二节激光断面仪检测开挖断面 (6)第三章初期支护施工质量检测 (7)第一节锚杆抗拔力测试 (7)第二节砂浆锚杆砂浆注满度检测 (7)第三节喷射混凝土质量检测 (8)第四节地质雷达法探测初期支护背部空洞 (9)第四章防排水材料及施工质量检测 (10)第一节高分子防水卷材性能检测 (10)第二节防水混凝土抗渗性能试验 (11)第三节防水板施工质量检测 (12)第五章施工监控量测 (13)第一节洞内外观察 (13)第二节周边位移量测 (13)第三节拱顶下沉量测 (14)第四节地表下沉量测 (14)第五节围岩内部位移量测 (14)第六节围岩压力及两层支护间压力量测 (14)第七节混凝土应力量测 (14)第六章混凝土衬砌质量检测 (15)第一节衬砌模板安装质量要求 (15)第二节衬砌钢筋实测项目及要求 (15)第三节衬砌混凝土施工质量标准 (16)第七章超前地质预报 (16)第八章通风检测 (16)第一节粉尘浓度测定 (16)第二节瓦斯监测 (17)第三节一氧化碳检测 (17)第四节烟雾浓度检测 (17)第五节隧道通风检测 (17)第九章照明检测 (17)第一章超前支护和预加固围岩施工质量检查第一节注浆材料性能试验一、对注浆材料的要求1）浆液粘度低，渗透力强，流动性好，能进入细小裂隙和粉、细砂层。
这样浆液可达到预想范围，确保注浆效果。
2）可调节并准确控制浆液的凝固时间，以避免浆液流失，达到定时注浆之目的。
3）浆液凝固时体积不收缩，能牢固粘结砂石；浆液结合率高，强度大。
4）浆液稳定性好，长期存放不变质，便于保存运输，货源充足，价格低廉。
5）浆液无毒，无臭，不污染环境，对人体无害，非易燃、易爆之物。
二、注浆材料的主要性质1）粘度：粘度是表示浆液流动时，因分子间互相作用，产生的阻碍运动的内摩擦力。
隧道质量检测的方案及措施
隧道质量检测的方案及措施1.1质量检测的目的隧道进行检测的目的体现在以下几方面：(1) 公路隧道工程出现的种种质量问题，大部分都是在施工过程埋下的质量隐患，如初支脱空、衬砌开裂、渗漏水和界限受侵等，因此必须对施工过程进行质量检测，对可能存在的隐患做及时处理，确保隧道施工质量。
(2) 检测数据让隧道施工方及设计方可以及时了解隧道结构在试验荷载作用下的实际工作状态，判定隧道结构的承载能力和使用条件，检验设计施工质量；(3) 检测数据让业主可以客观真实地了解工程质量程度和安全状态，掌握主体工程部分的关键性安全和质量指标，确保隧道工程按照设计要求顺利完成；(4) 检测结果是处理工程合同纠纷的重要依据，它可以防止工程承包方提供虚假的资料和数据隐瞒工程安全和质量真相，并为业主进行设计、施工变更预案编制时提供确凿的证据；(5) 对于新型隧道及运用新材料、新工艺等的复杂隧道结构，通过系统的荷载试验，可以了解和掌握结构在荷载作用下的实际受力状态，验证结构计算图式，并探索具有普遍意义的规律，为充实和发展隧道结构的计算理论和施工工艺累积科学资料。
1.2质量检测的内容施工过程中隧道安全质量检测项目严格按照《公路工程质量检验评定标准第一册土建工程》（JTG F80/1-2017）中相关要求进行，本项目我司检测项目及参数主要包括喷射混凝土支护（喷层厚度、喷层与围岩接触状况）、锚杆（锚杆长度、锚杆砂浆饱满度、锚杆拔力）、钢架（钢架数量、安装间距）、混凝土衬砌（衬砌厚度、衬砌背部密实状况）等，本项目检测工作重要侧重点如下：1、锚杆检测（1）锚杆长度及锚杆砂浆饱满度检测；（3）锚杆拉拔力测试。
2、喷射混凝土支护检测（1）喷层厚度；（2）喷层与围岩接触状况。
3、混凝土衬砌（1）衬砌厚度；（2）衬砌背部密实状况。
1.3工作方法及手段采用探地雷达技术和声波测试技术对隧道衬砌结构进行检测，特别是在建设施工中进行实时质量监控，将施工中存在的质量隐患排除在建设施工过程中，对确保工程的施工质量具有重要意义。
隧道工程检测ppt课件.ppt
篮球比赛是根据运动队在规定的比赛 时间里 得分多 少来决 定胜负 的，因 此，篮 球比赛 的计时 计分系 统是一 种得分 类型的 系统
激光断面仪示意图
篮球比赛是根据运动队在规定的比赛 时间里 得分多 少来决 定胜负 的，因 此，篮 球比赛 的计时 计分系 统是一 种得分 类型的 系统
激光断面仪数据示意
篮球比赛是根据运动队在规定的比赛 时间里 得分多 少来决 定胜负 的，因 此，篮 球比赛 的计时 计分系 统是一 种得分 类型的 系统
第二章 开挖质量检测
第二节 欠超挖测定
四、激光断面仪法
2、仪器简介 （1）仪器组成: 检测主机、测量控制器、三脚架、 软件、外接电源盒等部分组成。 （2）主要技术指标： 检测半径： 0.2–60 米 检测时间：自动检测约为2~3 分钟 一个断面。 充电使用时间 : 一次充电12 小时可 连续使用6 小时 检测精度 : ±1 毫米
篮球比赛是根据运动队在规定的比赛 时间里 得分多 少来决 定胜负 的，因 此，篮 球比赛 的计时 计分系 统是一 种得分 类型的 系统
第三章 初期支护施工质量检测
第二节 锚杆拉拔力测试 三、测试方法
篮球比赛是根据运动队在规定的比赛 时间里 得分多 少来决 定胜负 的，因 此，篮 球比赛 的计时 计分系 统是一 种得分 类型的 系统
篮球比赛是根据运动队在规定的比赛 时间里 得分多 少来决 定胜负 的，因 此，篮 球比赛 的计时 计分系 统是一 种得分 类型的 系统
第三章 初期支护施工质量检测
第二节 锚杆拉拔力测试
二、测试要求
1、每安装300根锚杆至少随机抽样一组（3根） ， 设计变更或材料变更时，另做一组拉拔力 测试。 2、同组锚杆锚固力或拉拔力的平均值，应大于 或等于设计值。 3、同组单根锚杆的锚固力或拉拔力，不得低于 设计值的90% 。
隧道质量检测与评定要点与实施规程
隧道质量检测与评定要点与实施规程隧道的质量检测与评定是确保隧道工程质量的关键环节。
隧道是交通运输和能源供应的重要组成部分，它的质量直接关系到人民群众的出行安全和生活质量。
隧道质量检测与评定要点和实施规程的制定是为了评估隧道工程的质量，发现并处理质量问题，确保隧道的安全运行。
一、隧道质量检测的目的隧道质量检测的首要目的是发现和解决隧道工程中存在的质量问题。
通过对隧道施工材料、结构和设备进行全面的检测和评定，可以及时纠正工程中的缺陷，确保隧道的设计和施工质量达到标准要求。
同时，隧道质量检测还可以为隧道的维护和管理提供参考依据，帮助保障隧道的长期安全运行。
二、隧道质量检测的内容隧道质量检测的内容主要包括以下几个方面：(1) 材料检测：对于隧道施工中所使用的各类材料，如钢筋、混凝土、沥青等进行检测。
主要检测指标包括材料的强度、密度、抗压性能、抗渗透性等。
(2) 结构检测：对隧道结构的安全性、稳定性和耐久性进行检测。
通过对隧道结构的表面和内部进行观测和检测，发现隐蔽的缺陷，保证隧道的结构完整性和稳定性。
(3) 设备检测：对隧道的通风、照明、消防、排水等设备进行检测。
确保这些设备的运行正常，满足隧道使用的要求。
(4) 安全检测：对隧道的安全设施进行检测，包括紧急出口、应急通道、防火墙等。
确保隧道在遇到紧急情况时能够及时、有效地疏散人员，并保证人员的生命安全。
三、隧道质量评定的要点隧道质量评定的要点是根据国家相关标准和规范，结合隧道工程的具体情况，对隧道的各个方面进行评估和判断，综合考虑隧道工程的质量水平。
(1) 技术指标：评定隧道工程的技术指标是否符合设计要求和规范规定。
如隧道的截面形状、几何尺寸、纵横坡以及洞口的布设等是否满足要求。
(2) 施工工艺：评定隧道工程的施工工艺是否正确、合理和科学。
包括施工方法、工艺流程、施工设备和材料的选择以及作业人员的技术水平等。
(3) 质量标准：评定隧道施工过程中的质量控制是否符合标准要求。
隧道施工质量检测方案
隧道施工质量检测方案单位名称XX20 年月目录1、检测内容 (1)2、检测依据 (1)3、检测项目及频率 (1)4、检测方法及仪器 (2)5、检测程序 (4)6、检测管理制度 (5)附件：检测资质简介 (6)1单位名称1、检测内容（1）初支检测：钢架间距、数量；初支背后空洞。
（2）二次衬砌检测：二衬厚度、背后回填密实度和内部缺陷。
2、检测依据（1）《公路工程竣（交）工验收办法》交通部2010年第六十五号令；（2）中华人民共和国交通部颁发《公路工程质量检验评定标准》（JTG F80/1－2004）；（3）《公路隧道施工技术规范》JTG F60—2009；（4）《公路工程地质勘察规范》JTJ064-98；（5）及其它国家颁布、国家部门颁布、地方颁布的有关规范和规章；（6）工程设计图纸文件等。
3、检测项目及频率根据《公路工程质量检验评定标准》（JTG F80/1－2004）对隧道工程洞身开挖、喷射混凝土支护、锚杆支护、混凝土衬砌和钢支撑各项目的基本要求和实测项目规定，拟定隧道工程施工质量检测项目和频率。
详细的检测项目和检测频率见下表1。
隧道工程施工质量检测项目和频率表11单位名称3 检测方法及仪器（1）喷射混凝土、二次衬砌密实度和背后空洞探测采用地质雷达对喷射混凝土内部缺陷和背后空洞进行探测。
地质雷达是通过天线将雷达波（脉冲电磁波）发射入被测物体，由接收天线接收不同的介质和界面反射的雷达波形，检测人员以此影象资料进行分析，得出隧道二次衬砌的厚度和衬砌背后的回填状况（是否密实、有无空洞等）。
仪器：瑞典产的RAMAC/GPR型地质雷达（主机编号为CUⅡ），选用500MHz和1000MHz屏蔽天线各一套。
其技术参数为：采样频率：8000～12000MHz；采样点数：480点；叠加次数：4次；2单位名称窗口时间：60～90（ns）；触发方式：距离触发。
（2）喷射混凝土厚度检测采用钻孔（φ16～φ20）酚酞溶液染色，用钢卷尺直接丈量喷射混凝土厚度。
第五讲、控制桩、路基边坡、竣工测量
复测与定测成果的不符值限差为： （1）水平角：±30″； （2）距离：钢卷尺 l／2000，光电测距 1／4000； （3）转点点位横向差：每 l00 m 不应大于 5 mm，当点间距离长于 400 m 时，亦不应 大于 20 mm； （4）曲线横向闭合差：10 cm（施工时应调整桩位） ； （5）水准点高程闭合差：±30 K mm； （6）中桩高程：±10 cm。 在施工复测中要增加或移设的水准点，增测的横断面等工作，一律按新线勘测的要求 进行。由于施工阶段对土石方数量计算的要求比定测时要准确，所以横断面要测得密些， 其间隔应根据地形情况和控制土石方数量需要的精度而定，一般平坦地区每 50m 一个；而 在起伏大的地区，应不大于 20 m 一个，同时中线上的里程桩也应加密。 二、护桩的设置 设置护桩可采用图 l2－48 中的任意一种进行布置。一般设两根交叉的方向线，交角不 小于 60°，每一方向上的护桩应不少于三个，以便在有一个不能利用时，用另外两个护桩 仍能恢复方向线。如地形困难，亦可用一根方向线加测精确距离，也可用三个护桩作距离 交会。 设护桩时将经纬仪置在中线控制桩上；选好方向后，以远点为准用正倒镜定出各护桩的点 位；然后测出方向线与线路所构成的夹角，并量出各护桩间的距离。为便于寻找护桩，护 桩的位置用草图及文字作详细说明，如图 12－49。护桩的位置应选在施工范围以外，并考 虑施工中桩点不至于被破坏，视线也不至于被阻挡。
第五讲 测量的实际应用
线路施工测量
铁路线路施工时，测量工作的主要任务是测设出作为施工依据的桩点的平面位置和高程。 这些桩点是指标志线路中心位置的中线桩和标志路基施工界线的边桩。线路中线桩在定测时已 标定在地面上，它是路基施工的主轴线，但由于施工与定测间相隔时间较长，往往会造成定测 桩点的丢失、损坏或位移、因此在施工开始之前，必须进行中线的恢复工作和水准点的检验工 作，检查定测资料的可靠性和完整性，这项工作称为线路复测。在线路复测后，路基施工前， 对中线的主要控制桩应钉设护桩。由于施工中经常需要找出中线位置，而施工过程中经常发生 中线桩被碰动或丢失，为了迅速又准确地把中线恢复在原来位置，必须对交点、直线转点及曲 线控制桩等主要桩点设置护桩。 修筑路基之前，需要在地面上把路基施工界线标定出来，这些桩称边桩；测设边桩的工作 称为路基边坡放样。
隧道工程施工检测
隧道工程施工检测随着公路建设的发展,公路隧道的建设也逐渐增多。
公路隧道最常见的质量问题有：隧道渗漏、衬砌开裂、界限受侵、通风与照明不良等。
本章着重介绍山岭隧道的检测技术。
一、隧道支护施工质量检测（一）喷射混凝土质量检测1、喷射混凝土强度检测方法2、喷射混凝土厚度的检测3、喷射混凝土与围岩粘结强度试验（二）锚杆拉拔力检测锚杆拉拔力指锚杆能承受的最大拉力，是锚杆质量检验的一项基本内容.1、拉拔设备2、测试方法3、注意事项二、隧道施工监控量测（一）围岩周边位移量测（二）拱顶下沉量测1）检验喷射混凝土质量的主要指标有哪些？2）简述锚杆拉拔力的测试方法。
3）简述常用的喷射混凝土强度的检测方法。
4）简述喷射混凝土厚度的检测方法.5）如何测试喷射混凝土与围岩的粘结强度？6）现场监控量测的项目有哪些？常用什么方法量测？7）何为收敛量测？有何意义?如何量测？加州承载比试验 California bearing ratio test， CBR test又称“CBR试验”。
岩土特性指标试验 geotechnical index property test标准贯入试验 standard penetration test, SPT静力触探试验 static cone penetration test动力触探试验 dynamic sounding弯沉试验 deflection test视比重试验 apparent specific gravity test吸水率试验 water absorptivity test压碎值试验 crushing value test含泥量试验 silt content test有机物含量试验 organic matter content test 软颗粒含量试验 soft grain content test磨耗试验 abrasion test石料磨光值试验 polished stone value test剥落试验 stripping test饱水率试验 saturated water content test冻融试验 freezing and thawing test韧度试验 rupture test压缩试验 compression test弹性模量试验 elastic modulus test直接剪切试验 direct shear test干湿试验 wetting and drying test拉力试验 tension test冲击韧度试验 impact toughness test洛氏硬度试验 Rockwell hardness test布氏硬度试验 Brinell hardness test冷弯试验 cold bent test热弯试验 hot bent test疲劳试验 fatigue test坍落度试验 slump test稠度试验 consistency test硬练砂浆强度试验 early—dry mortar strength test软练砂浆强度试验 plastic mortar strength test促凝压蒸试验 accelerated setting autoclave test水泥安定性试验 cement soundness test石灰含量测定法 method for determining the lime content钙电极快速测定法 calcium electric rapid determination method 针入度试验 penetration test延度试验 ductility test软化点试验［环球法］ softening point test ［ringball method］粘滞度试验 viscosity test闪点试验[开口杯法] flash point test ［open cup method］燃点试验 burning point test加热损失试验 heating loss test溶解度试验 dissolubility test蒸馏试验 distillation test浮漂度试验 floatability test薄膜加热试验 thin—film heating test脆点试验 brittle point test含蜡量试验 paraffin content test组分试验 constituent test粘结力试验 cohesion test游离碳含量试验 free carbon content test挥发分含量试验 volatile matter content test酚含量试验 phenol content test灰分含量试验 ash content test储存稳定度试验 storage stability test车辙试验 wheel rutting test马歇尔稳定度试验 Marshall stability test铺砂法试验 sand patch test[路面]抗滑试验 anti—skid test混凝土流动性试验 concrete fluidity test钢材验收试验 steel acceptance test钢材外观检验 steel visual inspection钢丝冷拔试验 wire cold—drawn test冷拉率 cold-drawn rate［钢筋]焊接接头强度试验 welded joint strength test桥梁验收荷载试验 bridge acceptance loading test桥梁模型试验 bridge model test桥梁模型风洞试验 bridge model wind tunnel test光弹性试验 photoelastic analysis桥梁病害诊断 bridge defect diagnosis桥梁静载试验 bridge static loading test桥梁动载试验 bridge dynamic loading test挠度横向分布测量 transversal distribution measurement of girder deflection桥梁挠度曲线 bridge deflection curve激光准直挠度测量 laser alignment deflection measurement索力测量 cable force measurement[桥梁]动力响应试验 bridge response to forced vibration行车激振 vibration excited by moving truck跳车激振 vibration excited by truck jumping from threshold on deck 放松拉索激振 vibration excited by cutting off holding rope落物激振 vibration excited by dropping weight爆破激振 vibration excited by explosive action桥梁自振频率测量 bridge natural frequency measurement桥梁振型分析 bridge vibration mode analysis桥梁脉动测量 bridge pulsation measurement动力放大过程线 dynamic amplification duration curve峰值响应 peak response正响应区 positive response zone负响应区 negative response zone残留响应区 residual response zone滞后响应区 hysteresis response zone余振自谱分析 residual vibration auto—spectrum analysis冲击系数测定 impact factor evaluation受迫振动互谱分析 forced vibration cross-spectrum analysis无损检测 non—destructive test,NDT混凝土强度超声测量 ultrasonic test of concrete strength混凝土回弹试验 rebound test of concrete裂缝声发射检测 crack detecting by acoustic emission混凝土钻孔内窥镜检查 concrete coring hole inspecting by endoscope梁内导管空隙真空加压试验 duct void examination by vacuum pressure test 混凝土氯化物含量测量 concrete chloride content measurement氯化物含量沿深度分布测量 chloride content depth profile measurement混凝土碳化试验 concrete carbonation test碳化深度酚酞试验 carbonation depth by phenolphthalein test钢筋锈蚀活动性评定 bar corrosion activity evaluation钢筋锈蚀三因素模型 three—factor model of bar corrosion钢筋电阻率测量 bar resistivity measurement钢筋电位测量 bar potential measurement桥基沉降观测 bridge foundation settlement observation试桩 test pile桩轴向荷载试验 axial loading test of pile桩横向荷载试验 lateral loading test of pile桩贯入试验 pile penetration test桩完整性试验 pile integrity test钻孔直径检测 bored hole diameter measurement钻孔垂[直]度检测 bored hole verticality measurement[桩]动测法 dynamic measurement of pile钻孔泥浆试验 boring slurry test工程地质条件分析 engineering geologic condition analysis桥址稳定性评定 bridge site stability evaluation桥基稳定性评定 bridge foundation stability evaluation地震危险性评定 seismic risk evaluation桥址断层活动性评定 fault activity evaluation of bridge site液塑限联合测定仪 liquid—plastic combine tester击实仪 compaction test apparatus核子湿度密度仪 nuclear moisture and density meter核子静态湿度密度仪 nuclear moisture and density static meter核子动态湿度密度仪 nuclear moisture and density dynamic meter 贯入仪 penetration test apparatus土圆锥仪 soil cone penetrator固结仪 consolidometer维卡稠度仪 Vicat apparatus承载板 bearing plate路面曲率仪 surface-curvature apparatus路面平整度测定仪 viameter路面透水度测定仪 surface permeameter直剪仪 direct shear apparatus三轴剪切仪 triaxial shear equipment标准筛 standard sieves沥青抽提仪 bitumen extractor砂浆稠度仪 mortar consistency tester坍落度圆锥筒 slump cone冲击韧度试验仪 impact toughness apparatus耐磨硬度试验仪 wear hardness testing apparatus狄法尔磨耗试验机 Deval abrasion testing machine洛杉矶磨耗试验机 Los Angeles abrasion testing machine石料加速磨光仪 accelerated stone polishing tester道路几何数据收集系统 road geometry data acquisition system路面激光测试仪 laser road surface tester路面病害摄影组合仪 photographic road survey group摩擦系数测定仪 friction tester滑溜测量仪 skidometer摆式仪 portable pendulum tester横向力系数测试仪 sideway force coefficient routine investigation machine， SCRIM 颠簸累积式平整仪 bump-integrator roughometer trailer车载式颠簸累积仪 vehicular bump—integrator纵断面分析仪 longitudinal profile analyzer构造深度仪 texture meter手推式构造深度仪 minitexture meter高速构造深度仪 high speed texture meter弯沉仪 deflectometer， Benkelman beam又称“贝克曼梁".自动弯沉仪 autodeflectometer落锤式弯沉仪 falling weight deflectometer,FWD动力式弯沉仪 dynaflect路面快速加载试验机 accelerated loading facility， ALF试验路 test road试验环道 test loop road长柱试验机 long column testing machine光测弹性试验装置 photoelastic test installation结构振动试验台 shaking table for structure test,vibrostand 加载反力架 reaction frame for loading拖车式移动试验车 trailer—typed mobile laboratory vehicle 桥梁测试车 bridge testing laboratory vehicle自行式桥梁检测架 self—propelled bridge inspection cradle 加载平台 weighted platform激振器 vibration excitor扁千斤顶 flat jack液压稳定器 hydraulic pressure stabilizer应变计 strain gage测力柱 load measurement column压力盒 pressure cell索力测定计 cable tension measurement device桥面单点加载装置 single point loading device on deck加载水箱 water tank for loading桥面平整度测定仪 travelling—beam testing device for deck surface irregularity 回弹仪 rebound tester，Schmidt hammer频率仪 frequency recorder超声脉冲测量仪 ultrasonic pulse velocity measurement device磁性测裂计 magnetic crack detector光纤测裂计 optic fiber sensor for crack monitor电位测量装置 potential test device电位轮 potential test wheel电阻率测量装置 resistivity test device半电池 half cell酸度计 pH meter声发射测量系统 acoustic emission system内窥镜 endoscope基桩病害检测系统 foundation pile diagnosis system打桩分析仪 pile driving analyzer， PDA测斜仪 inclinometer电子水平仪 electrolevel磁感式沉降标 magnetic tell tale孔隙水压力计 pore pressure cell十字板剪力仪 vane-shear apparatus液压静力触探仪 hydraulic static cone penetrometer标贯装置 standard penetration equipment岩心取样器 core sampler薄壳取样器 thin-walled tube sampler钻孔照相机 borehole camera钻孔潜望镜 borehole periscope钢筋锈蚀测定计 bar corrosion activity indicator钢筋保护层测定仪 cover protectometer压电式传感器 piezoelectric transducer拾震器 geophone 礳电阻应变仪 electric resistance strain gauge应变巡检箱 strain scanning unit温度巡检箱 temperature scanning unit可编程序数据采集器 programmable data logger多通道数字记录系统 multi channel digital record system信号处理机 signal processor快速傅里叶变换分析仪 fast Fourier transfom analyzer, FFT analyzer 又称“FFT分析仪”.通视能见度检验仪 all-through visibility tester通视浑浊度仪 all—through turbidimeter公路环境 highway environment环境污染 environmental pollution环境损害 environmental hazard公路交通公害 highway traffic nuisance公路施工环境影响 environmental effects in highway construction 公路环境保护设计 highway environmental protection desing公路环境影响评价 highway environmental impact evaluation大气环境 air environment光化学烟幕 photochemical smog汽车排放物 vehicle emission施工机械排放物 construction machine emission废气排放标准 exhaust emission standard怠速排放污染物 pollutants of idle speed emission蒸发污染物 evaporative pollutants曲轴箱排放物 crankcase emissions铅粒 particulate lead烟浓度 smoke concentration烟粒 soot柴油机排烟 diesel smoke烟度排放标准 smoke emission standard博什烟度 Bosh smoke unit微粒物 particles总悬浮微粒 total suspended particles一氧化碳监测仪 carbon monoxide detector一氧化碳允许浓度 carbon monoxide allowable concentration正已烷当量 hexane equivalent梅氏曲线 May-curve礳废气滤清器 exhaust scrubber汽车排放分析仪 vehicle exhaust analyser排气净化器 exhaust purifier隧道排气污染 tunnel's discharge pollution农作物蒙尘 crops covering by dust防尘设施 dustproof facilities水质 water quality水质污染 water pollution工程废水 construction waste water施工废弃物 construction waste消冰剂污染 deicing agent pollution噪声容限 noise margin噪声污染 noise pollution噪声检定值 noise rating number， NRN噪声等级 noise level噪声等值线 noise isoline噪声系数 noise factor, NF背景噪声 background noise环境嗓声标准 environmental noise standard 交通噪声 traffic noise交通噪声指数 traffic noise index, TNI交通噪声评价 traffic noise evaluation车辆噪声 vehicle noise车辆允许噪声标准 allowable vehicle noise standard 排气噪声 exhaust noise排气消声器 exhaust muffler发动机噪声 motor noise轮胎噪声 tyre noise施工机械噪声 construction machinery noise夜间施工噪声 night construction noise防噪设施 acoustic treatment facilities隔音墙 acoustic barrier隔声道 sound isolate road无噪声打桩技术 noiseless piling technique无噪声路面 noiseless pavement隔声绿化带 sound isolate greenbelt振动 vibration环境振动标准 environmental vibration standard交通振动 traffic vibration施工机械振动 construction machinery vibration爆破振动 blasting vibration减振措施 vibration reducing measure隔振沟 vibration isolate ditch水土保持 water and soil conservation水土流失 erosion loss边坡冲刷防治 slope erosion treatment路基冲刷防治 subgrade erosion protection废方处理 waste bank treatment边坡稳定 slope stabilization植被固坡 planting protect slope植物固沙 sand consolidation by planting生物固沙 sand consolidation with biologic生态 ecology生态环境 ecology environment植物保护 plant protection野生动物保护区 wild animals refuge area保护野生动物标志 wild animals protection sign弃土反耕 waste bank refarming文物保护范围 cultural relic protection scope汽车电磁波干扰 automobile electro—magnetic interfere 隔离障碍 sovereignty nuisance。
隧道施工安全检查内容（三篇）
隧道施工安全检查内容隧道施工安全检查是确保隧道施工过程中安全的重要环节，它主要包括以下几个方面的内容：一、施工现场安全考察：1. 检查施工现场是否符合相关规定，包括施工场地布置、临时设施设置、道路交通等；2. 检查施工现场是否存在安全隐患，如坍塌、崩塌、滑坡等地质灾害风险，爆破作业带来的风险等；3. 检查施工现场的通风、照明、防雷等设施是否满足要求；4. 检查施工现场的消防设备是否齐全，并能正常使用。
二、施工人员安全考察：1. 检查施工人员的资质是否合格，是否经过相关安全培训；2. 检查施工人员使用的安全装备是否齐全，如安全帽、安全鞋、防护眼镜、防护手套等；3. 检查施工人员是否按照规定使用安全装备，如维修、更换时是否停止工作。
三、施工机械设备安全考察：1. 检查施工机械设备是否符合相关规定，并具有合法合规的使用证明；2. 检查施工机械设备的使用、维护、保养情况，是否存在安全隐患；3. 检查施工机械设备的操作人员是否熟练掌握操作技能，并持有相应的资质证书。
四、爆破施工安全考察：1. 检查爆破作业前是否做了详细的爆破方案，并进行了安全评估；2. 检查爆破作业现场是否设置了合适的警戒区域，是否对周围人员和建筑物进行了安全疏散；3. 检查爆破作业中是否采用了合适的爆破参数，是否对爆破效果和震动峰值进行了监测；4. 检查爆破后是否做了相关的岩层稳定处理，以防止二次塌方等安全事故。
五、施工材料安全考察：1. 检查施工材料的质量是否符合要求，并有相应的合格证明；2. 检查施工材料的储存、运输过程中是否存在安全隐患，如防火、防水、防腐等；3. 检查施工材料是否按照规定进行分类、标记，以便于使用和管理。
六、通风、排水、照明等设施安全考察：1. 检查隧道内的通风系统、排水系统是否正常运行，是否有堵塞、故障等情况；2. 检查隧道内的照明设施是否完好，能否提供足够的照明，以便施工人员工作。
七、其他安全考察：1. 检查隧道施工过程中是否存在火灾、爆炸、中毒、电击等重大安全风险，是否采取了相应的防护措施；2. 检查施工过程中是否存在其他安全隐患，如人员滑倒、坠落等，是否采取了相应的防护措施。
隧道工程施工质量检查要点
"安规"第条
隧道工程施工质量检查要点
1、主要依据"客运专线铁路隧道工程施工质量验收暂行标准"铁
建立[2005]160号、"铁路隧道设计施工有"标准补充规定"铁建立
〔2007〕88号及"安规"等相关部令编制。
如以上规和标准出现更新和修订，以最新公布文件为准。
序号
4
监理单位负责检查施工单位现场地质、物探专业技术人员数
量及能力，设备类型及数量，超前地质预报的实施和数据采集，以
及相"协调工作。
铁建立〔2007〕102号
序
号
检查容
依据
10
在进展岩溶地质隧道施工中，应加强地质情况的超前预测、
预报工作，采取相应的预防措施，应制定专项平安措施。
"安规"第条
11
在进展流沙地质隧道施工时，应先护后"，随"随封闭，遇缝
隧道洞门的排、截水设施应与洞门工程同"施工，当端墙顶部水"
第条
必堵，没有防止沙粒漏出，加强防水措施。
"安规"第条
12
在膨胀岩地质隧道施工时，支护与围岩不紧贴，应控制围岩
变形，要没有严防水，少扰动，早封闭的措施，设专人检测。
"安规"第条
13
在岩爆地质隧道施工时，设专人观测，应加强预报工作，并延
长通风时间。
"安规"第条
14
在挤压型地质隧道施工时，应采取全断面""法，采用优先
检查容
Байду номын сангаас依据
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一）加工质量检测 1、加工尺寸检测 a、检测钢拱架与连接件的形状、尺寸 b、检查所用材料型号 c、检查连接件眼孔配合情况 d、检查钢架分节位臵，应便于施工安装、有利于 钢架受力、与开挖方法适应 2、强度与刚度抽检 a、一定数量的钢架在试验台加载试验，建立荷载 与变形关系，计算出钢架的强度和刚度 b、检查型钢有无冷弯褶皱、翘曲现象 c、检查钢架锈蚀、硬伤现象 3、焊接质量检查 检查焊接长度、深度，氧焊皮清除，是否有假焊
楚雄
洞
下行线 图1
下行线
中导洞
上行线
雷达测线
雷达测线布置示意图
雷达测线
五、排水系统施工质量检测
公路隧道防排水系统有三种主要类型: a、排水型。以排水为主，在隧道底板以上形 成降水漏斗，隧道结构承受无压地下水。如早期 的矿山法隧道 b、防水型。以防水为主，隧道结构四周密不 透水，需承受地下水头的压力。如埋深较浅的盾 构隧道或沉埋隧道 c、防排水结合型。限量排水，兼顾防水。是 目前公路隧道采用的主要形式 从环境保护要求看，采用防水型系统越来越得 到重视，
三）检测方法 1、对加工用的大样靠模按加工数量定期检测 2、钢架加工尺寸采用随机抽查方法，检测已 成型的部件和构件；可用靠模比较和钢尺测量 3、每十榀钢架抽检一榀就位检查。可用全站 仪直角坐标法检测 4、观察每榀钢架固定和连接质量
三、砂浆锚杆施工质量检测
锚杆是具有深入、主动加固围岩的支护构件。 通过 “悬吊作用” 、 “组合梁作用”、 “加固 拱作用”等对围岩加固。 锚杆分机械锚固和粘结锚固两类。机械锚固锚杆 对锚头材料、加工精度以及钻孔质量等要求高，但可 立即提供锚固力，必要时可施预加力；粘结锚固锚杆 对锚杆加工、钻孔的要求较低，安装工序少，一般提 供锚固力较慢，不能施预加力。 目前公路隧道广泛使用的是早强砂浆药包全粘结 锚杆。锚杆由螺纹钢筋截取而成。
1、环向排水管检查 a、外观检查。滤布是否套紧、涂塑层有无老化； 弹簧管直径是否与设计尺寸一致、压折后有无较大 的塑性变形 b、安装检查。安装密度能否满足排水、安装是 否密贴岩壁、钢卡固定是否牢靠、布管是否圆顺、 与纵向排水管连接是否通畅 2、纵向排水管检查 a、外观检查。目测管材的色泽和管身的变形， 量测管径、管壁与透水孔的孔径和间距 b、安装检查。用坡度规检查排水管纵向坡度， 使水能按指定方向流动；检查与横向盲管连接的三 通，接头应牢靠、位臵应准确
一）抗压强度试验 1、试块臵备 a、喷大板切割法。施工时将混凝土喷在模型内， 达到一定强度后，加工成10×10×10厘米的立方体 试块，在标准条件下养护 b、凿方切割法。在有一定强度的喷层上，凿取 混凝土，加工成10×10×10厘米的立方体试块，在 标准条件下养护 2、试块数量 a、为获取喷射混凝土强度增长曲线，可按初凝 时间、5MPa时间、7天时间、28天时间制备试块 b、为检查28天强度，每10延米隧道至少拱、墙 各取一组试样，每组至少3个。变更材料、配合比另 取一组
一)钻爆开挖质量标准 1、开挖断面形状尺寸符合设计开挖线 a)考虑测量贯通误差 b)考虑施工误差 c)考虑支护沉落量 2、开挖断面欠挖控制 a)岩层完整、岩石抗压强度大于30MPa，确认不影 响衬砌稳定和强度时允许个别岩石凸出 b)个别岩石凸出范围每1平方米内不大于0.1平方米， 其隆起量不大于5厘米 c)拱脚、墙脚以上1米范围内禁止欠挖
2、全断面仪极坐标法测量 a)由洞内控制点测放检测断面中线点的坐标及隧 底高程 b)在中线测点垂面安放仪器 c)瞄准中线测点，以一定间距测量一周。可测出 仪器旋转中心到开挖面各测点的矢径，及与水平面 的夹角 d)经软件处理可绘制开挖轮廓线，与设计扩挖线 比较，可知超欠开挖量与分布 3、以内模为参照净空测量 衬砌立模就位，以模板轮廓为起测面，量取模板 轮廓至开挖面的净距，得出超欠挖量
断面仪检测结果图
断面仪操作
三）开挖质量评价的要求 a、以50米（或100米）长度段、围岩类别相同段 的开挖实测数据作为一个分析群 b、每5米或10米量测一个开挖断面 c、每个量测断面自左墙脚至拱顶到右墙脚，最少 均分18段、19个测点 d、综合计算分析评价该段开挖质量。如： 50米隧道测11个断面，每断面19个数据。对这 209个超欠挖的量值和出现部位进行统计分析。得 出普遍超挖、欠挖；局部超挖、欠挖；超挖、欠挖 严重程度等评价
3、评定合格的标准 a、同一配合比试块的抗压强度平均值不低于设 计强度 b、任意一组试块抗压强度平均值不得低于设计 强度的80％ c、同批试块低于设计强度的试块组数不得多于 下表所示值:
同批试块组数 低于设计强度的组数
3～5 1
6～16 2
>17 15%总组数
二）喷射混凝土层厚度检测 1、检查方法 a、凿孔或钻孔。可用酚酞试液涂抹孔壁，呈红 色为混凝土，尺量 b、断面仪。比较喷射混凝土前后的轮廓线 2、检查数量 a、每10延米至少检查一个断面 b、每断面由拱顶起，每隔2米凿孔检查一个点 3、钻孔处厚度合格条件 a、60％以上不小于设计厚度 b、平均厚度不得小于设计厚度 c、最小厚度不应小于设计厚度的一半
3、锚杆安装质量测试的要求 a、每安装300根锚杆至少随机抽样一组（3 根），设计变更或材料变更另作一组 b、同组锚杆的平均拉拔力应大于等于设计值 c、同组单根锚杆的拉拔力不得低于设计值的90 ％ 四）砂浆锚杆注满度检测 1、原理 瑞典的H.Thurner提出：在锚杆体外端发射一个 超声波脉冲，它沿杆体钢筋以管道波形式传播，到 达钢筋底端反射，在杆体外端可接收此反射波。测 超声能量损耗来判定砂浆、灌注质量的好坏
一）锚杆加工质量检查 1、锚杆材料 a、抗拉强度 b、延展性和弹性 2、杆体规格 a、直径、长度 b、有无弯曲、缩径现象 3、加工质量 a、杆尾丝纹是否偏心、断丝 b、与螺母、垫板配合适度
二）锚杆安装检查 1、锚杆位臵。允许孔位偏差15毫米，系统锚 杆检查时应注意间距和排距的尺量 2、锚杆方向。局部锚杆钻孔方向以串过岩层 不利组合结构面为宜；系统锚杆钻孔方向尽量垂直 围岩壁面，兼顾尽可能的多穿过岩层主要结构面 3、钻孔质量。砂浆锚杆的钻孔深度允许偏差 50毫米、孔径应大于杆体直径15毫米、孔身应圆而 直。检查时可用带长度刻度、直径适当的木棍 三）锚杆拉拔力测试 锚杆拉拔力测试是为了解锚杆锚固围岩的作用 和施工安装质量的检测。前者需在隧道开工前进行， 后者应在施工期间进行
二) 超、欠挖值测定 施工中要根据现场条件采用切实可行的超欠挖量 测方法。一般常用的有： 1、全站仪直角坐标法测量 a)由洞内控制点测放检测断面中线点的坐标及隧 底高程 b)安放全站仪、测仪器高、照准前后视点、输入 检测断面中线点坐标 c)拨角90度，由隧道中线一侧按一定角度间隔向 另一侧，测取开挖面坐标值 d)将量测的岩面坐标值换算，并绘出开挖断面图 与设计开挖轮廓线比较，得出超欠挖量值
a、炮眼痕迹在开挖轮廓面均匀分布 b、炮眼痕迹大于孔长70％，按可见炮眼计算 c、松散软岩很难保留炮眼痕迹，主要应以满足平整圆顺， 可认为合格 e、周边炮眼痕迹保存率＝残留有痕迹的炮眼数/周边眼总 数（不含底板）×100％
6、钻孔台车深孔光面爆破效果要求:
项目
平均线性超挖量（cm) 最大线性超挖量(cm)
开挖部位
拱部
边墙、仰拱、隧 底
平均10cm
平均10cm
平均10cm
4、采用支架式风钻和浅眼(不超过3米)爆破，两茬 炮衔接处台阶不得大于15厘米。如眼浅则要减少， 孔深则要加大 5、周边炮眼痕迹保存率，要满足下表规定:
围岩条件 炮眼痕迹保存率 硬岩 大于等于80％ 中硬岩 大于等于70％ 软岩 大于等于50％
三）初期支护地质雷达法检测 1 、检测内容 a、支护、衬砌厚度 b、背部回填的密实度 c、背后的空洞 d、内部的钢架、钢筋分布 2、地质雷达检测原理 根据电磁波在不同电性介质里传播时其波形特征 发生改变，进而推测介质分布情况。介质的电性特 征是指介质的介电常数，电导率和衰减系数。 3、现场测线布臵 现场测线一般以纵向为主，环向为辅，纵向测线 有3测线、5测线、7测线等。环向测线一般以点测为 主。
1、拉拔力设备
1－锚杆；2－充填砂浆；3－喷射混凝土层；4－反力板； 5－中空千斤顶；6－千分表；7－固定梁；8－支座；9－ 手动油压泵、油压表
2、测试方法 a、根据测试目的确定拉拔时间。对于锚固围岩 作用的测试，一般按安装完成后2小时、4小时、8 小时、12小时、24小时、48小时……时间序列进行； 对于检测安装质量的测试，待砂浆强度达到设计值 后进行 b、加载要求。以每分钟10kN的速率匀速加载； 测位移时停止加载；非破坏性试验，拉拔力达到设 计值停止加载；破坏性试验可测得最大承载力 c、绘制锚杆的拉力－位移曲线，供分析使用。
硬岩
16～18 20
中硬岩
18～20 25 20 16～18 5 90
软岩
18～20 25 20 16～18 5 90
两茬炮衔接台阶最大尺寸(cm) 15 炮眼痕迹保存率（％） 局部欠挖（cm) 炮眼利用率（％） 16～18 5 90
其中: 平均线性超挖值＝超挖面积/爆破设计开挖断面周 长(不包括隧底) 最大线性超挖值指最大超挖处至设计开挖轮廓切 线的最大距离 岩面不得有明显的爆破裂缝 平均线性超挖值随循环进尺长度而变，孔深时取 大值
3、尽量减少超挖 采用支架式风钻和浅眼(不超过3米)爆破允许超挖 量规定见下表，采用特殊方法支护允许超挖量适当 降低
围岩条件 硬岩，一般相 中硬岩，软岩 当1级围岩 相当于2～4级 围岩 平均10cm 最大20cm 平均10cm 最大20cm 破碎松散岩石、土质， 相当于5～6级围岩， 一般不需爆破开挖 平均10cm 最大20cm
四、喷射混凝土质量检测
喷射混凝土支护质量需做的内坚外美。 外观上做到表面平整密实、断面轮廓符合设计 要求，无漏喷、离鼓、裂缝、外露钢筋网现象 内在的混凝土抗压强度和厚度达到设计要求， 与岩面粘贴牢靠、不得有空洞空隙 喷射混凝土回弹率也是检验施工质量的一项指 标，因回弹率高喷射混凝土的骨料级配变化大， 与设计的强度指标相差就多
