(整理)光伏电站接入电网技术规定
《光伏发电系统接入配电网技术规定》标准解读和修订建议
《光伏发电系统接入配电网技术规定》标准解读和修订建议Interpretation and revision proposals ofGB/T 29319-2012, Technical requirements for connecting photovoltaic power system to distribution networkAbstract: In the context of clean and low-carbon energy transformation and new power system, China’s photovoltaic power generation will usher in great development. Its large-scale access impacts the safe and stable operation of the power grid with increasing significance. In order to strengthen the support and leading roles of the standards, it is urgent to revise the national standard GB/T 29319-2012, Technical requirements for connecting photovoltaic power system to distribution network , based on the current development trend of photovoltaic power generation and power grid transformation needs. This paper firstly interprets the important technical provisions of the standard, then analyzes the problems in its implementation and finally proposes some revision suggestions in terms of grid adaptability, power control and fault crossing, to facilitate safe and orderly development of photovoltaic power generation in China.Keywords: photovoltaic power generation, distribution network, standard guide, amendmentsBy Lu Minhui 1 Sun Wenwen 2 He Guoqing 2文/路民辉1 孙文文2 何国庆2(1. State Grid Gansu Electric Power Company; 2. China Electric Power Research Institute)1. IntroductionTo exert the supporting and leading roles of the standards, the paper interprets the important provisions of GB/T 29319-2012, for two purposes, on the one hand, enhancing the industry personnel’s understanding of the technical provisions to better implement the standard; and on the other hand, analyzing the limitations of these provisions and proposing reasonable revision suggestions for those which cannot meet current and future development needs of PV power in China.2. Interpretation of the technical standard for grid connection2.1 ScopeThis standard is applicable for building, rebuilding or expanding PV power system connected to the grid with voltage of 380V, or to the user-side with voltage of 10(6)kV. The PV power system should meet other requirements in case of connecting to the public power grid with voltage of 10(6)kV or 35kV or above.BETTER COMMUNICATION ｜ GREATER VALUE2.2 Power control2.2.1 Active power controlActive power control means that, the PV power system has the ability of active power regulation and is able to accept the command signals of power grid scheduling dept. to adjust its active power output. Due to the small scale of PV power development at an early stage, given to the cost and technical considerations, the standard doesn’t specify mandatory requirements on the active power control of the PV power system.2.2.2 Reactive power controlConnected to the grid through inverters, PV power has strong ability of reactive power control. Therefore, according to the standard, the power factor of the PV power system should be adjustable continuously in the range of ±0.95. Moreover, it should be able to adjust reactive output based on the voltage of the connecting points and to participate in adjusting the voltage of the grid.2.3 Operational adaptabilityThe purpose of demanding the operational adaptability of PV power system is to enhance the operational reliability of the PV power system. It is unavoidable for various disturbances to occur in the course of grid operation. When the voltage and frequency are within the specified limits, the PV power system is required to be able to operate normally, to avoid its frequent start-stop to impact users’ interest and grid safety and stability. The operational adaptability means mainly the voltage adaptability and frequency adaptability.3. Problems in connection technical standards3.1 Overlapping and inconsistency of some provisionsImpacted by the revision cycle, some standards are inconsistent, or even contradictory, in terms of the provisions of voltage adaptability and frequency adaptability. For instance, for the PV power system connecting to the user-side with 10(6)kV voltage, the operating range of voltage is specified as 0.9p.u.~1.1p.u. in GB/T 29319, but 0.85p.u.~1.1p.u. in GB/T 3359.3.2 Low requirements of some provisionsAs constant increase of the installed capacity of PV power in recent years, its large-scale connection impacts grid safety more and more significantly. Countries around the world have revised their technical standards for PV power connection timely. Comparison with them suggested that, the requirements in national technical standards of PV power connection are lower, in terms of power control, fault crossing, frequency/voltage tolerance and grid supporting capacity.3.3 Some provisions unavailableThe PV power witnessed the histor y of slow development in the early stage to explosive growth in the later stage. The standard adapted itself to the development of PV power at the time. The core concept was that PV power did not participate in adjusting the frequency and voltage. That is to say, the system frequency and voltage were adjusted by the grid. However, as technological progresses and the new challenges produced by large-scale connection of PV power to the grid, the PV power needs new requirements, like cluster control, primary frequency regulation and power prediction, to improve the hospitality of PV power connection.4. Revision proposals4.1 Active power control1) The PV power system connected to the grid with voltage of 10(6)kV~35kV should be provided with active power control system to have the ability of smooth regulation of active power. The PV power system should be able to receive and automatically execute the control orders of active power and active power change issued by the power scheduling dept. The active power and active power change rate should meet the requirements of the scheduling control of the power system.2) The PV power system connected to the grid withvoltage of 380V should have the ability of active power control and receive the control orders of the scheduling dept. in the manner of cluster control. Based on the actual connection situation of the PV power system in China, the cluster control is illustrated in Figure 1.3) A PV power project of a whole county developed by one owner should be provided with the centralized monitoring system, which is able to receive the scheduling control orders.4.2 Primary frequency regulation1) The PV power system connected with voltage of 10(6)kV~35kV should have the ability of primary frequency regulation. When the system frequency is without the dead zone, the PV power system should be able to regulate the active power output automatically as per the frequencies. The parameters of frequency dead zone, difference coefficient and response time should be determined after negotiating with the grid scheduling dept.2) The PV power system connected with voltage of 380V should have the ability of primary frequency regulation.4.3 Grid adaptabilityThe voltage and frequency ranges should be enlarged for continuous and stable operation of the PV power system.1) When the voltage of the connecting points of the PV power system is within 0.85p.u.~1.1p.u. nominal voltage, the PV power system should be able to operate normally.2) When the frequency of the connecting points of the PV power system is within 48.5Hz~50.5Hz, the PV power system should be able to operate normally.4.4 Power prediction1) The PV power system, of which the connecting voltage is 10(6)kV~35kV and the installed capacity is above 10MW, should be provided with power prediction system, which should have the ability of short-term prediction of 0h~72h and super short-term prediction of 0.25h~4h.2) For the PV power system connected to the grid with voltage of 380V, since there is a great number of it and it cannot provide a power prediction system for a single PV system, the regional power prediction can be adopted, so as to achieve power prediction to all the PV systems in the region. The prediction methods usually include gridding and statistical scaling.4.5 Fault crossing1) The PV power system connected with voltage of 10(6) kV~35kV should have the ability of zero voltage crossing. Within and below the voltage contour in Figure 2, the PV power system should be able to operate continuously without disconnection; otherwise, it will be disconnected.2) For the PV power system connected with voltage of 10(6)kV~35kV, within the voltage contour in Figure 3, the PV power system should be able to operate continuously without disconnection; otherwise, it will be disconnected.Figure 1: Technical routine of low-voltage distributed PVcontrolFigure 2: Requirement on low-voltage crossing of PVpower system BETTER COMMUNICATION ｜ GREATER VALUE3) The PV power system, which connects the grid with voltage of 10(6)kV~35kV and has not disconnected from the grid during low/high-voltage crossing, should recover the power before the fault with at least 20% of the PN/ s power change rate when the voltage at the connecting points is between 0.85p.u.~1.1p.u. nominal voltage.5. ConclusionsThe paper interprets the important provisions of GB/T 29319-2012 and analyzes the problems in its implementation, on which basis, proposes reasonable revision suggestions: first, enhance vertically the technical requirements on PV power system connected with the grid and elevate the voltage/frequency tolerance and fault crossing of the PV power system; second, extend horizontally the coverage of the standard to add new technical requirements like power prediction, primary frequency regulation, low-voltage crossing and high-voltage crossing.6. AcknowledgementsThis paper is sponsored by the science and technology project: Research on electromagnetic and electromechanical transient modeling of Gansu Power Grid based on UHV AC/DC transmission of high proportion renewable energy and its influence on transmission capacity.Figure 3: Requirement on high-voltage crossing of PVpower system[1] , Important Speech of President Xi Jinping on the General Debate of the 75th United Nations General Assembly [N/OL]. (2020-09-23). /n1/2020/0923/ c64094-31871240.html.[2] , the Speech of President Xi Jinping on the Climate Ambition Summit [N/OL]. (2020-09-23). http://cpc.people. /n1/2020/1213/c64036-31964469.html.[3] General Administration of Quality Supervision, Inspection and Quarantine of P.R.C., Standardization Administration of P.R.C. GB/ T 29319-2012 Technical Requirements for Connecting Photovoltaic Power System to Distribution Network [S]. Beijing: China Standards Press, 2017 .[4] Chen Hu, Zhang Tian, Pei Huiming, et al. Analysis of Distributed Photovoltaic Power Influence on Grid Voltage and Power Losses [J]. Electrical Measurement & Instrumentation, 2015, 52 (23): 63-69 . [5] Xie Xiaorong, He Jingbo, Mao Hangyin, et al. New Issues and Classification of Power System Stability with High Shares of Renewable and Power Electronics [J]. Proceedings of the CSEE, 2021, 41 (2): 461-475 .[6] Ding Ming, Wang Weisheng, Wang Xiuli, et al. A Review on the Effect of Large-scale PV Generation on Power Systems [J]. Proceedings of the CSEE, 2014, 34 (1): 1-14 .[7] Zeng Ming, Yang Yongqi, Li Yuanfei, et al. The Preliminary Research for Key Operation Mode and Technologies of Electrical Power System with Renewable Energy Sources Under Energy Internet [J]. Proceedings of the CSEE, 2016, 36 (3): 681-691 .[8] Bai Jianhua, Xin Songxu, Liu Jun, et al. Roadmap of Realizing the High Penetration Renewable Energy in China [J]. Proceedings of the CSEE, 2015, 35 (14): 3699-3705 .[9] Liang Zhifeng, Ye Chang, Liu Ziwen, et al.Grid-Connected Scheduling and Control of Distributed Generations Clusters: Architecture and Key Technologies [J]. Power System Technology, 2021, 45 (10): 3791-3802 .[10] Wu J unpeng, Yang Xiaodong, Zhai Xue, et al. Analysis of Primary Frequency Regulation of Grid-connected PV Station in Power System [J]. Electrical Measurement & Instrumentation, 2016, 53 (18): 88-92.About the authors:Lu Minhui, Professorate Senior Engineer, engaged primarily in the research on grid connection technology of new energy power generation. Sun Wenwen, Corresponding Author, Engineer, engaged primarily in the research on grid connection technology of new energy power generation. He Guoqing, Professorate Senior Engineer, engaged primarily in the research on grid connection technology of new energy power generation. References。
光伏接入电网技术规定

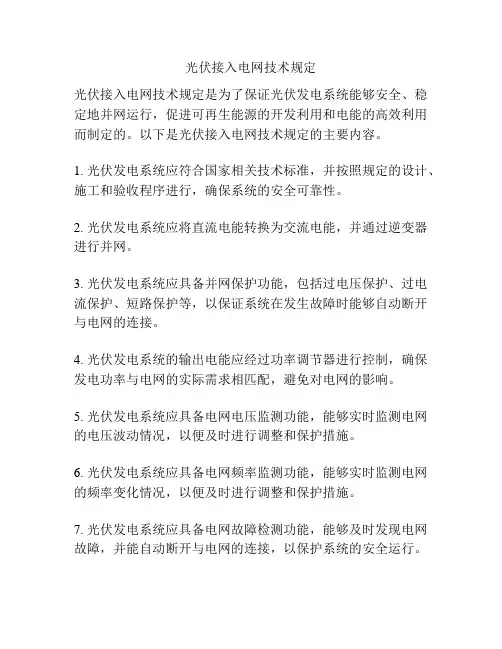

光伏接入电网技术规定
光伏接入电网技术规定是为了保证光伏发电系统能够安全、稳定地并网运行，促进可再生能源的开发利用和电能的高效利用而制定的。
以下是光伏接入电网技术规定的主要内容。
1. 光伏发电系统应符合国家相关技术标准，并按照规定的设计、施工和验收程序进行，确保系统的安全可靠性。
2. 光伏发电系统应将直流电能转换为交流电能，并通过逆变器进行并网。
3. 光伏发电系统应具备并网保护功能，包括过电压保护、过电流保护、短路保护等，以保证系统在发生故障时能够自动断开与电网的连接。
4. 光伏发电系统的输出电能应经过功率调节器进行控制，确保发电功率与电网的实际需求相匹配，避免对电网的影响。
5. 光伏发电系统应具备电网电压监测功能，能够实时监测电网的电压波动情况，以便及时进行调整和保护措施。
6. 光伏发电系统应具备电网频率监测功能，能够实时监测电网的频率变化情况，以便及时进行调整和保护措施。
7. 光伏发电系统应具备电网故障检测功能，能够及时发现电网故障，并能自动断开与电网的连接，以保护系统的安全运行。
8. 光伏发电系统应具备对电网质量的响应能力，能够适应电网的负荷变化，保证光伏发电系统的运行稳定性。
9. 光伏发电系统应具备对电网电力传输能力的控制功能，能够调整发电功率，以适应电网的容量限制。
10. 光伏发电系统应有完善的监控和管理系统，能够实时监测系统的运行情况，并对系统进行远程控制和调整。
光伏接入电网技术规定的制定和执行，对于促进可再生能源的开发利用，实现可持续发展，提高能源效率具有重要意义。
同时，遵守光伏接入电网技术规定也能够保证光伏发电系统与电网的安全运行，防止事故的发生，保护环境和人民的生命财产安全。
光伏发电站接入电力系统技术规定-最新国标
光伏发电站接入电力系统技术规定1范围本文件规定了光伏发电站接入电力系统有功功率、无功电压、故障穿越、运行适应性、功率预测、电能质量、仿真模型和参数、二次系统以及接入系统测试和评价的技术要求。
本文件适用于通过10kV以上电压等级并网的新建、改建和扩建光伏发电站的接入、调试和运行。
配置储能的光伏发电站可参照执行。
2规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。
其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T12325电能质量供电电压偏差GB/T12326电能质量电压波动和闪变GB/T14285继电保护和安全自动装置技术规程GB/T14549电能质量公用电网谐波GB/T15543电能质量三相电压不平衡GB/T19862电能质量监测设备通用要求GB/T22239信息安全技术网络安全等级保护基本要求GB/T24337电能质量公用电网间谐波GB/T29321光伏发电站无功补偿技术规范GB/T31464电网运行准则GB/T36572电力监控系统网络安全防护导则GB38755电力系统安全稳定导则GB/T40594电力系统网源协调技术导则GB/T40595并网电源一次调频技术规定及试验导则GB/T40604新能源场站调度运行信息交换技术要求GB/T50063电力装置电测量仪表装置设计规范GB/T50866光伏发电站接入电力系统设计规范DL/T448电能计量装置技术管理规程DL/T5003电力系统调度自动化设计技术规程下列术语和定义适用于本文件。
3.3术语和定义1光伏发电站photovoltaic(PV)power station利用光伏电池的光生伏特效应，将太阳辐射能直接转换为电能的发电系统，一般包含变压器、逆变器和光伏方阵，以及相关辅助设施等。
3.2逆变器inverter将直流电变换成交流电的设备。
3.3并网点point of interconnection对于有升压站的光伏发电站，指升压站高压侧母线或节点，对于无升压站的光伏发电站，指光伏发电站的输出汇总点。
(整理)光伏电站接入电网技术规定
(整理)光伏电站接入电网技术规定目录：1.范围2.规定性引用文件3.术语和定义4.一般原则5.电能质量范围：规定性引用文件：本规定引用了以下文件：- ___相关规定和标准- ___相关规定和标准术语和定义：本规定中所使用的术语和定义如下：- 光伏电站：利用太阳能发电的电站。
- 接入电网：将光伏电站的电能接入到电网中。
- 逆变器：将光伏电站产生的直流电转换成交流电的设备。
一般原则：光伏电站接入电网应当符合以下原则：- 安全可靠：光伏电站应当满足电网的安全可靠要求。
- 互利共赢：光伏电站和电网应当实现互利共赢，促进可持续发展。
电能质量：光伏电站接入电网的电能质量应当符合以下要求：- 电压波动和闪变：光伏电站应当控制电压波动和闪变，确保电网的稳定运行。
- 谐波：光伏电站应当控制谐波，确保电网的电能质量。
功率控制和电压调节：光伏电站接入电网的功率控制和电压调节应当符合以下要求：- 功率控制：光伏电站应当控制输出功率，确保电网的稳定运行。
- 电压调节：光伏电站应当控制输出电压，确保电网的电能质量。
引用文件包括：- GB/T 2297-1989- GB/T -2008- GB/T -93- GB/T -2008- GB/T -2008- GB/T -2001- GB/T -2005- GB/T -2006- GB 2894- GB- DL/T 544- DL/T 598- DL/T 448- DL/T 5202- SJ/T本规定中的术语和定义如下：- 光伏电站：包括所有变压器、逆变器、BOS和太阳电池方阵在内的发电系统。
- 并网光伏电站：接入公用电网运行的光伏电站。
- 逆变器：将光伏电站的直流电变换成交流电的设备，用于将电能变换成适合于电网使用的一种或多种形式的电能的电气设备。
最大功率跟踪控制器、逆变器和控制器均可属于逆变器的一部分。
具备控制、保护和滤波功能，用于电源和电网之间接口的任何静态功率变换器，有时被称作功率调节子系统、功率变换系统、静态变换器或功率调节单元。
光伏电站接入电网技术规定
光伏电站接入电网技术规定整理：江西赛维LDK太阳能高科技有限公司CES 李绍群一、一般原则综合考虑不同电压等级电网的输配电容量，电能质量等技术要求，根据光伏电站接入电网的电压等级，可分为小型、中型或大型光伏电站。
小型光伏电站—接入电压等级为0.4kV低压电网的光伏电站。
中型光伏电站—接入电压等级为10~35kV电网的光伏电站。
大型光伏电站—接入电压等级为66kV及以上电网的光伏电站。
小型光伏电站的装机容量一般不超过200千峰瓦。
根据是否允许通过公共连接点向公用电网送电，可分为可逆和不可逆的接入方式。
二、电能质量1一般要求光伏电站向当地交流负载提供电能和向电网发送电能的质量，在谐波、电压偏差、电压不平衡、直流分量、电压波动和闪变等方面应满足国家相关标准。
光伏电站应该在并网点装设满足IEC 61000-4-30《电磁兼容第4-30部分试验和测量技术-电能质量》标准要求的A累电能质量在线监测装置。
对于大型或中型光伏电站，电能质量数据应能够远程传送到电网企业，保证电网企业对电能质量的监控。
对于小型光伏电站，电能质量数据应具备一年及以上的存储能力，必要时供电网企业调用。
1.2谐波和波形畸变光伏电站接入电网后，公共连接点的谐波电压应满足GB/T 14549-1993《电能质量公用电网谐波》的规定，如表1所示：光伏电站接入电网后，公共连接点处的总谐波电流分量（方均根）应满足GB 14549-1993《电能质量公用电网谐波》的规定，应不超过表2中规定的允许值，其中光伏电站向电网注入的谐波电流允许值按此光伏电站安装容量与其公共连接点的供电设备容量之比进行分配。
1.2电压偏差光伏电站接入电网后，公共连接点的电压偏差应满足GBT 12325-2008《电能质量供电电压偏差》的规定，即：35kV及以上公共连接点电压正、负偏差的绝对值之和不超过标称电压的10%。
20kV及以下三相公共连接点电压偏差为标称电压的±7%。
分布式光伏发电系统并网接入技术要求
分布式光伏发电系统并网接入技术要求一、一般规定1.1 对接入电网的要求应充分考虑因分布式光伏发电系统接入而引起的公共电网的潮流变化，并应根据其影响程度对公共电网进行必要的改造。
1.2 建设条件太阳能分布式发电项目及建设场地应具有合法性；用户侧的电能质量和功率因数应符合电网要求。
1.3 对电气设备的要求分布式光伏发电系统采用的电气设备必须符合国家或行业的制造(生产)标准，其性能应符合接入电网的技术要求。
1.4 系统定位分布式光伏发电系统在电力系统中应定位于非连续供电的次要电源。
1.5 系统功能分布式光伏发电系统的功能是生产满足电网电能质量要求的电能。
1.6 设计原则太阳能分布式发电站宜按无人值守设计。
1.7 对接入电压的规定分布式光伏发电系统的接入电压应不高于包括消纳大部分或全部该系统电能的电力用户在内的公共连接点的电压。
二、并网原则2.1 并网方式分布式光伏发电系统应采用可逆并网方式。
2.2 并网点位置的选择2.2.1 当光伏组件安装容量不大于配电变压器容量时，宜接入配电变压器二次侧配电柜（箱）。
2.2.2 当光伏组件安装容量大于配电变压器容量时，应接入配电变压器一次侧配电柜（箱）。
2.2.3 光伏组件安装容量不应大于市电供电线缆的允许输送容量。
三对光伏并网逆变器的输出电气参数的要求3.1 电压光伏并网逆变器的输出电压应为逆变后经变压器或不经变压器的输出电压，等于并网点母线电压,其电压偏差应符合GB/T12325的规定。
3.2 频率光伏并网逆变器输出频率应与接入电网的频率始终保持一致。
3.3 功率因数光伏并网逆变器的功率因数宜为1；当并网点呈感性，且功率因数低于电网要求时，可向并网点输送容性无功功率；反之，可向电网输送感性无功功率。
且无论输送的无功功率是感性还是容性，均应使并网点的功率因数不低于0.9(感性)。
四、电能质量4.1 谐波分布式光伏发电系统输入到公共连接点的谐波电流（方均根值）的值及其计算方法均应符合GB/T14549的规定。
太阳能光伏电站并网条件
太阳能光伏电站并网条件、调控特性及其对电网的影响2013-3-22 09:07|发布者: joucao|查看: 4067|评论: 0摘要：大中型光伏电站还具备相应的电源特性和频率异常响应特性，能够在一定程度上参与电网的电压和频率调节，具备的耐受电压异常的能力，避免在电网电压异常时脱离，引起电网电源损失。
关键字：光伏电站、电能质量、电网调度一、光伏电站接入电网的技术要求按照电压等级对并网光伏电站分为三类：小型光伏电站（接入电压等级为0.4kV）、中型光伏电站（接入电压等级为35kV）和大型光伏电站（接入电压等级为66kV以上）。
根据是否允许通过公共连接点向公共电网送电，可分为可逆和不可逆的接入方式。
对并网光伏电站电能质量的要求遵循以下标准：GB/T1459-1993《电能质量公用电网谐波》；GB/T12325-2008《电能质量公用电网谐波》GB/T12326-2008《电能质量公用电网谐波》GB/T15543-2008《电能质量公用电网谐波》光伏电站并网运行时，向电网馈送的直流电流分量不超过其交流额定值的0.5%。
大中型光伏电站还具备相应的电源特性和频率异常响应特性，能够在一定程度上参与电网的电压和频率调节，具备的耐受电压异常的能力，避免在电网电压异常时脱离，引起电网电源损失。
二、光伏电站接入电网必须满足以下条件1.光伏电站必须在逆变器输出汇总点设置易于操作、可闭锁、且具有明显断开点的并网总断路器，以保证电力设备检修维护人员的人身安全。
2.光伏电站和并网点设备的防雷和接地应符合国家电网公司规定要求，光伏电站接地网接地电阻合格，接地电阻应按规定周期进行测试。
3.光伏电站或电网异常、故障时为保护设备和人身安全，应具有相应继电保护功能，保护电网和光伏设备的安全运行，确保维护人员和公众人身安全。
光伏电站的保护应符合可靠性、选择性、灵活性和速动性的要求。
4.光伏电站的过流与短路保护、防孤岛能力、逆变率保护、恢复并网等应满足国家电网规定的要求。
分布式光伏发电接入配电网相关技术规定
分布式光伏发电接入配电网相关技术规定（暂行）第一章总则第一条为促进分布式光伏发电又好又快发展，提高配电网接纳分布式光伏发电能力，有效防范配电网运行安全风险，依据公司相关制度标准，制定本规定。
第二条本规定明确了分布式光伏接入10千伏及以下配电网应遵循的技术原则和配电网设备运维检修要求。
第二章技术原则第三条分布式光伏继电保护和安全自动装置配置方案应符合相关继电保护技术规程、运行规程和反事故措施的规定、确保人身、电网和设备安全。
第四条分布式光伏应以单点方式接入配电网。
接有分布式光伏的低压配电台区，不能与其他台区建立低压联络（配电室、箱式变低压母线间联络除外）。
第五条分布式光伏接入系统方案应明确公共连接点、并网点位置，并对接入分布式光伏的配电线路载流量、配变容量进行校核、以满足光伏发电上网和离网后用户电需求。
第六条分布式光伏公共连接点的电压偏差、电压波动和闪变、谐波、三相电压不平衡、间谐波等电能质量指标满足GB/T 12325、GB/T 12326、GB/T 14549、GB/T 15543、GB/T 24337等电能质量国家标准规定。
第七条分布式光伏应具备防孤岛保护功能、并网不上网的分布式光伏应装设防逆流保护装置。
第八条分布式光伏接入10千伏配电网技术要求1.典型接线示意图2.分布式光伏应按照相关技术标准和《电力二次系统安全防护规定》要求，实时采集并网运行信息，主要包括并网点开关状态、并网点电压和电流、光伏发电系统有功功率和无功功率、光伏发电电量等，并上传至相关电网调度部门；配置远程遥控装置的分布式光伏，应能接收、执行调度端远方控制解并列、启停和发电功率的指令。
3.分布式光伏应装设满足GB/T 19862 《电能质量监测设备通用要求》要求的A级电能质量监测装置。
4.10千伏公共电网线路投入自动重合闸时，应校核重合闸时间。
5.分布式光伏并网点应安装易操作、可闭锁、具有明显开断点、带接地功能、可开断故障电流的开断设备。
光伏电站接入容量规定
光伏电站接入容量规定光伏电站接入容量规定光伏电站是指通过太阳能光伏技术将太阳能转化为电能的装置。
近年来，随着清洁能源的推广和环保意识的增强，光伏电站在全球范围内得到了广泛应用和快速发展。
为了确保光伏电站建设和运营的安全稳定，各国纷纷制定了接入容量规定，限制每个光伏电站的接入容量。
在我国，光伏电站接入容量规定主要由国家能源局颁布并进行监督管理。
据相关规定，光伏电站的接入容量一般应根据电网的供电能力和可再生能源发电消纳能力来确定。
在制定接入容量规定时，需要综合考虑电网的线路负载、变电站容量、电网可靠性等因素，确保光伏电站接入不会对电网稳定运行和供电质量造成影响。
根据最新的规定，光伏电站的接入容量一般应控制在100兆瓦以下。
对于容量超过100兆瓦的大型光伏电站，需要进行详细的电网可行性和稳定性分析，并与电网运营单位进行协商，确保接入不会引起频繁的电网故障和超负荷运行。
此外，对于已建成并正常运行的光伏电站，超出接入容量的维护保留容量也需要按规定进行合理安排。
光伏电站接入容量规定的制定不仅是为了保证电网的安全稳定运行，也是为了更好地发挥光伏发电的优势。
光伏电站的接入容量过大可能会对电网造成过载，影响供电质量。
同时，适度控制光伏电站的接入容量还能减少电网的运行压力，提高电网的可靠性和稳定性。
对于有限的电网资源来说，科学合理地规定接入容量，实现光伏发电和电网的良性互动是十分重要的。
此外，光伏电站接入容量规定的制定还需要考虑到光伏电站的发展需求和技术进步。
随着太阳能光伏技术的不断改进和成本的不断降低，光伏电站的规模也越来越大。
因此，在制定规定时，还需要考虑到未来光伏电站的发展趋势，并留有一定的扩展空间，以便适应光伏电站的快速发展和接入需求。
总之，光伏电站接入容量规定在保证电网安全稳定运行的同时，也促进了光伏发电的健康发展。
通过合理控制光伏电站的接入容量，能够充分利用可再生能源，并减少对传统能源的依赖，为实现绿色低碳发展做出积极贡献。
光伏发电系统接入配电网技术规定-最新国标
目次1范围 (1)2规范性引用文件 (1)3术语和定义 (2)4有功功率 (3)5无功电压 (4)6故障穿越 (4)7电网适应性 (6)8电能质量 (7)9启停 (8)10继电保护 (8)11功率预测 (9)12电能计量 (10)13通信与信息 (10)14仿真模型和参数 (10)15并网检测 (11)附录A（资料性）并网点和公共连接点示例 (12)附录B（资料性）控制系统响应性能曲线 (13)附录C（资料性）光伏发电系统一次调频典型曲线 (14)附录D（规范性）光伏发电系统三种控制模式 (15)附录E（规范性）光伏发电系统低电压穿越期间动态无功支撑能力 (16)附录F（规范性）光伏发电系统高电压穿越期间动态无功支撑能力 (16)I光伏发电系统接入配电网技术规定1范围本文件规定了光伏发电系统接入配电网有功功率、无功电压、故障穿越、电网适应性、电能质量、启停、继电保护、功率预测、电能计量、通信与信息、仿真模型和参数以及并网检测的技术要求。
本文件适用于通过10kV及以下电压等级、三相接入的新建、改建和扩建光伏发电系统的接入、调试和运行。
配置储能的光伏发电系统可参照执行。
2规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。
其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB2894安全标志及其使用导则GB/T12325电能质量供电电压偏差GB/T12326电能质量电压波动和闪变GB/T13955剩余电流动作保护装置安装和运行GB/T14285继电保护和安全自动装置技术规程GB/T14549电能质量公用电网谐波GB/T15543电能质量三相电压不平衡GB/T17215.321电测量设备（交流）特殊要求第21部分：静止式有功电能表（A级、B级）GB/T19862电能质量监测设备通用要求GB/T24337电能质量公用电网间谐波GB/T31464电网运行准则GB/T32826光伏发电系统建模导则GB/T32892光伏发电系统模型及参数测试规程GB/T36572电力监控系统网络安全防护导则GB38755电力系统安全稳定导则GB/T38969电力系统技术导则GB/T40594电力系统网源协调技术导则1GB/T40604新能源场站调度运行信息交换技术要求GB/T50065交流电气装置的接地设计规范DL/T448电能计量装置技术管理规程DL/T614多功能电能表DL/T634.5101远动设备及系统第5-101部分：传输规约-基本远动任务配套标准DL/T634.5104远动设备及系统第5-104部分：传输规约-采用标准传输协议集的IEC60870-5-101网络访问DL/T645多功能电能表通信协议DL/T698.45电能信息采集与管理系统第4-5部分：通信协议—面向对象的数据交换协议3术语和定义GB/T32826、GB/T33593和GB/T40604界定的以及下列术语和定义适用于本文件。
光伏发电站接入电力系统设计规范GBT50866-2013
1总则1.0.1为规范光伏发电站接入电力系统设计，保障光伏发电站和电力系统的安全稳定运行，制定本规范。
1.0.2本规范适用于通过35kV (2OkV）及以上电压等级并网以及通过lOkV(6kV）电压等级与公共电网连接的新建、改建和扩建光伏发电站接人电力系统设计。
1.0.3光伏发电站接人系统设计应从全局出发，统筹兼顾，按照建设规模、工程特点、发展规划和电力系统条件合理确定设计方案。
1.0.4光伏发电站接人系统设计除应符合本规范外，尚应符合国家现行有关标准的规定。
2术语2.0.1并网点point of interconnection(POI)对于有升压站的光伏发电站，指升压站高压侧母线或节点。
对于无升压站的光伏发电站，指光伏发电站的输出汇总点。
2.0.2低电压穿越low voltage ride through(LVRT)当电力系统事故或扰动引起光伏发电站并网点的电压跌落时，在一定的电压跌落范围和时间间隔内，光伏发电站能够保证不脱网连续运行的能力。
2.0.3孤岛islanding包含负荷和电源的部分电网，从主网脱离后继续孤立运行的状态。
孤岛可分为非计划性孤岛和计划性孤岛。
2.0.4非计划性孤岛unintentional islanding非计划、不受控地发生孤岛。
2.0.5计划性孤岛intentional islanding按预先配置的控制策略，有计划地发生孤岛。
2.0.6防孤岛anti-islanding防止非计划性孤岛现象的发生。
2.0.7 T接方式T integration从现有电网中的某一条线路中间分接出一条线路接人其他用户的接人方式。
3基本规定3.0.1光伏发电站接人系统设计，在进行电力电量平衡、潮流计算和电气参数选择时，应充分分析组件类型、跟踪方式和辐照度光伏发电站出力特性的影响。
3.0.2在进行接人系统设计时，可根据需要同时开展光伏发电站接入系统稳定性、无功电压和电能质量等专题研究。
3.0.3光伏发电站采用T接方式，在进行潮流计算、电能质量分析和继电保护设计时，应充分分析T接方式接人与专线接人的不同特点对电力系统的影响。
光伏发电站接入电力系统设计规范
竭诚为您提供优质文档/双击可除光伏发电站接入电力系统设计规范篇一：国家电网公司光伏电站接入电网技术规定国家电网公司光伏电站接入电网技术规定（试行）二○○九年七月1范围本规定内所有光伏电站均指并网光伏电站，本规定不适用于离网光伏电站。
本规定规定了光伏电站接入电网运行应遵循的一般原则和技术要求。
本规定适用于通过逆变器接入电网的光伏电站，包括有变压器与无变压器连接。
2规范性引用文件下列文件中的条款通过本规定的引用而成为本规定的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本规定，但鼓励根据本规定达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本规定。
gb/t2297-1989太阳光伏能源系统术语gb/t12325-20xx电能质量供电电压偏差gb/t12326-20xx电能质量电压波动和闪变gb/t14549-1993电能质量公用电网谐波gb/t15543-20xx电能质量三相电压不平衡gb/t18479-20xx地面用光伏（pV）发电系统概述和导则gb/t19939-20xx光伏系统并网技术要求gb/t20xx6-20xx光伏（pV）系统电网接口特性gb2894安全标志（neqiso3864：1984）gb16179安全标志使用导则gb/t178830.2s和0.5s级静止式交流有功电度表dl/t448能计量装置技术管理规定dl/t614多功能电能表dl/t645多功能电能表通信协议dl/t5202电能量计量系统设计技术规程sj/t11127光伏（pV）发电系统过电压保护——导则iec61000-4-30电磁兼容第4-30部分试验和测量技术——电能质量iec60364-7-712建筑物电气装置第7-712部分：特殊装置或场所的要求太阳光伏（pV）发电系统3术语和定义下列术语和定义适用于本规定：3.1光伏电站photovoltaic（pV）powerstation包含所有变压器、逆变器（单台或多台）、相关的bos （平衡系统部件）和太阳电池方阵在内的发电系统。
浙江省电力公司光伏电站接入电网技术应用细则
浙江省电力公司光伏电站接入电网技术应用细则（试行）二〇〇九年十月目次1范围.................................................................................................................................................................. . (1)2规范性引用文件 (1)3术语和定义 (2)4一般原则 (3)5电能质量 (6)6功率控制和电压调节 (10)7电网异常时的响应 (11)8保护.................................................................................................................................................................. . (13)9通用技术条件 (14)10电能计量 (15)11监控与通信 (16)12并网检测 (17)浙江省电力公司光伏电站接入电网技术应用细则1范围本细则内所有光伏电站均指并网光伏电站。
本细则规定了光伏电站并网运行应遵循的技术要求和基本原则。
本细则适用于通过逆变器接入浙江电网的光伏电站，包括有变压器或无变压器连接。
2规范性引用文件下列文件中的条款通过本细则的引用而成为本细则的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本细则。
然而，鼓励根据本细则达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本细则。
GB 311.1-1997 高压输变电设备的绝缘配合GB 2894-2008 安全标志GB 7251.1-2005 低压成套开关设备和控制设备第1部分：型式试验和部分型式试验成套设备GB/T 12325-2008 电能质量供电电压允许偏差GB/T 12326-2008 电能质量电压波动与闪变GB/T 14549-1993 电能质量公用电网谐波GB/T 15543-2008 电能质量三相电压不平衡GB/T 18479-2001 地面用光伏（PV）发电系统概述和导则GB/T 18481-2001 电能质量暂时过电压和瞬态过电压GB/T 19939-2005 光伏电站并网技术要求GB/T 2900.50-2005 电工术语GB/Z 19964-2005 光伏发电站接入电力系统技术规定GB 50057-1994 建筑物防雷设计规范GB 50343-2004 建筑物电子信息系统防雷技术规范DL/T 448-2000 电能计量装置技术管理规程DL/T 645-2007 多功能电能表通信协议DL/T 5202-2004 电能量计量系统设计技术规程SJ/T 11127-1997 光伏（PV）发电系统过电压保护－导则Q/GDW-11-133-2008 浙江电网10～110 kV 系统继电保护技术应用规范IEC 61000-4-30 电磁兼容第4-30部分试验和测量技术-电能质量国家电网发展[2009] 747号国家电网公司光伏电站接入电网技术规定（试行）3术语和定义下列术语和定义适用于本细则：3.1光伏电站PV Power Station包含所有太阳电池方阵、逆变器（单台或多台）、相关的电站控制设备和变压器等在内的发电系统。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
-------------光伏电站接入电网技术规定（征求意见稿）xxxx-xx-xx发布xxxx-xx-xx实施国家电网公司发布目次1. 范围 (3)2. 规定性引用文件 (3)3. 术语和定义 (3)4. 一般原则 (5)5. 电能质量 (5)6. 功率控制和电压调节 (7)7. 电压与频率响应特性 (8)8. 安全与保护 (9)9. 通用技术条件 (9)10. 电能计量（该部分内容提请国网营销部门提出修改和补充意见） (10)11. 通信与信号 (10)12. 系统测试 (11)光伏电站接入电网技术规定1.范围本规定内所有光伏电站均指并网发电光伏电站，本规定不包括离网光伏电站。
本规定规定了光伏电站接入电网运行应遵循的一般原则和技术要求。
本规定适用于通过静态变换器（逆变器）接入电网的光伏电站，包括有变压器与无变压器连接。
2.规定性引用文件下列文件中的条款通过本规定的引用而成为本规定的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本规定，但鼓励根据本规定达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本规定。
GB/T 2297-1989 太阳光伏能源系统术语GB/T 12325-2008 电能质量供电电压偏差GB/T 14549-93 电能质量公用电网谐波GB/T 12326-2008 电能质量电压波动和闪变GB/T 15543-2008 电能质量三相电压不平衡GB/T 18479-2001 地面用光伏（PV）发电系统概述和导则GB/T 19939-2005 光伏系统并网技术要求GB/T 20046-2006 光伏（PV）系统电网接口特性GB 2894 安全标志（neq ISO 3864:1984）GB 16179 安全标志使用导则DL/T 544 电力系统通信管理规程DL/T 598 电力系统通信自动交换网技术规范DL/T 448 电能计量装置技术管理规定DL/T 5202 电能量计量系统设计技术规程DL/T 1040-2007 电网运行准则SJ/T11127 光伏（PV）发电系统过电压保护-导则DL 755-2001 电力系统安全稳定导则3.术语和定义下列术语和定义适用于本规定：光伏电站photovoltaic(PV) power station包含所有变压器、逆变器（单台或多台）、相关的BOS（平衡系统部件）和太阳电池方阵在内的发电系统。
3.2.并网光伏电站grid-connected PV power station接入公用电网运行的光伏电站。
3.3.逆变器invertor将光伏电站的直流电变换成交流电的设备。
用于将电能变换成适合于电网使用的一种或多种形式的电能的电气设备。
最大功率跟踪控制器、逆变器和控制器均可属于逆变器的一部分。
注1：具备控制、保护和滤波功能，用于电源和电网之间接口的任何静态功率变换器。
有时被称作功率调节子系统、功率变换系统、静态变换器、或者功率调节单元。
注2：由于其整体化的属性，在维修或维护时才要求逆变器与电网完全断开。
在其他所有的时间里，无论逆变器是否在向电网输送光伏能源，控制电路保持与电网的连接，以监测电网状态。
“停止向电网线路送电”的说法在本规定中普遍使用。
应该认识到在发生跳闸时，例如过电压跳闸，逆变器不会与电网完全断开。
逆变器维护时可以通过一个电网交流断路开关来实现与电网完全断开。
3.4.公共连接点point of common coupling (PCC)电力系统中一个以上用户的连接处。
3.5.并网点point of interconnection（POI）对于通过升压变压器接入电网的发电系统，指与电网直接连接的升压变高压侧母线。
对于不通过变压器直接接入电网的发电系统，指发电系统的输出汇总点，并网点也称为接入点（point of integration）。
3.6.孤岛效应islanding电网失压时，光伏电站仍保持对失压电网中的某一部分线路继续供电的状态。
孤岛效应可分为非计划性孤岛效应和计划性孤岛效应。
非计划性孤岛效应unintentional islanding非计划、不受控地发生孤岛效应。
计划性孤岛效应intentional islanding按预先配置的控制策略，有计划地发生孤岛效应。
防孤岛效应anti-islanding禁止非计划性孤岛效应的发生。
注：非计划性孤岛效应发生时，由于系统供电状态未知，将造成以下不利影响：①可能危及电网线路维护人员和用户的生命安全；②干扰电网的正常合闸；③电网不能控制孤岛中的电压和频率，从而损坏配电设备和用户设备。
3.8.功率因数power factor由发电站输出总有功功率与总无功功率计算而得的功率因数。
功率因数(PF)计算公式为：PF=P out——电站输出总有功功率；Q out——电站输出总无功功率。
3.9.供电机构electric utility一般来说，指负责电力供应和低压配电系统安装、运行和维护的机构。
3.10.电网调度机构power system operator负责组织、指挥、指导和协调电网运行和负责电力市场运营的机构。
4.一般原则根据光伏电站接入电网的电压等级，可分为小型、中型和大型光伏电站。
小型光伏电站－接入电压等级为0.4kV的低压配电网。
中型光伏电站－接入电压等级为10-35kV的配电网。
大型光伏电站－接入电压等级为66kV及以上的配电网或输电网。
根据是否允许通过公共连接点向公用电网送电，可分为可逆和不可逆的接入方式。
5.电能质量5.1.一般性要求并网光伏电站向当地交流负载提供电能和向电网发送电能的质量应受控，在谐波、电压不平衡度、直流分量、电压波动和闪变以及功率因数方面应满足国家相关标准。
光伏电站应该在并网点装设满足IEC 61000-4-30《电磁兼容第4-30部分试验和测量技术-电能质量》标准要求的A类电能质量在线监测装置。
对于中型或大型光伏电站，电能质量数据应能够远程传送到供电机构，保证电网部门对电能质量的监控。
光伏电站接入电网后，公共连接点的谐波电压应满足GB/T 14549-93《电能质量公用电网谐波》的规定，如表1所示：光伏电站接入电网后，公共连接点处的总谐波电流分量（方均根）应满足GB/T 14549-93《电能质量公用电网谐波》的规定，应不超过表2中规定的允许值，其中光伏电站向电网注入的谐波电流允许值按此光伏电站安装容量与其公共连接点的供电设备容量之比进行分配。
表2 注入公共连接点的谐波电流允许值5.3.电压偏差光伏电站接入电网后，公共连接点的电压偏差应满足GB/T 12325-2008《电能质量供电电压偏差》的规定，即：35kV及以上供电电压正、负偏差的绝对值之和不超过标称电压的10%。
20kV及以下三相供电电压偏差为标称电压的±7%。
光伏电站接入电网后，公共连接点处的电压波动和闪变应满足GB/T 12326-2008《电能质量电压波动和闪变》的规定。
5.5.电压不平衡度光伏电站接入电网后，公共连接点的三相电压不平衡度应不超过GB/T 15543-2008《电能质量三相电压不平衡》规定的限值，公共连接点的负序电压不平衡度应不超过2%，短时不得超过4%；其中由光伏电站引起的负序电压不平衡度应不超过1.3％，短时不超过2.6％。
5.6.直流分量光伏电站并网运行时，向电网馈送的直流电流分量不应超过其交流额定值的0.5%，对于不经变压器直接接入电网的光伏电站，因逆变器效率等特殊因素可放宽至1%。
6.功率控制和电压调节6.1.有功功率控制大型和中型光伏电站应具有根据电网调度机构指令降低光伏电站有功功率、控制光伏电站停机的能力，以便在电网故障和特殊运行方式时保证电力系统稳定性。
大型和中型光伏电站应具有限制输出功率变化率的能力。
输出功率变化率的限值应根据光伏电站所接入的电力系统的电网状况、光伏电站运行特性及其技术性能指标等确定，并可根据电网调度机构的指令进行设定。
光伏电站每分钟最大功率变化量不宜超过安装容量的10％，但可以接受因太阳光辐照度快速减少引起的光伏电站输出功率下降速度超过最大变化率的情况。
6.2.电压/无功调节大型和中型光伏电站参与电网电压调节的方式包括调节光伏电站的无功功率和调整光伏发电站中心变压器的变比。
大型和中型光伏电站的功率因数应当能够在0.98（超前）～0.98（滞后）范围内连续可调，并可根据电网调度机构的指令进行设定。
小型光伏电站不应主动调节并网点的电压水平，不能引起其它节点电压超出允许范围，当输出有功功率大于其额定功率的50％时，功率因数应不小于0.98（超前或滞后）。
6.3.启动大型和中型光伏电站启动时需要考虑并网光伏电站的当前状态，来自电网调度机构的指令和本地测量的信号。
光伏电站启动时应确保输出的有功功率变化不超过所设定的最大功率变化率。
6.4.停机除发生电气故障或接受到来自于电网调度机构的指令以外，光伏电站同时切除的功率应在电网允许的最大功率变化率范围内。
7.电压与频率响应特性7.1. 电压响应特性光伏电站应具备一定的耐受电压异常的能力，避免在电网电压异常时脱离，引起电网电源的损失。
当并网点电压在图1中电压轮廓线及以上的区域内时，光伏电站必须保证不间断并网运行；并网点电压在图中电压轮廓线以下时，光伏电站允许从电网切出。
图1中，U L0为正常运行的最低电压限值，一般取0.85倍额定电压。
U L1为需要耐受的电压下限，T1为电压跌落到U L1时需要保持并网的时间，T2为电压跌落到U L0时需要保持并网的时间。
U L1 、T1、 T2的数值根据光伏电站以及电网的实际情况确定。
一般情况下U L1可设定为0.2倍额定电压，T1可设定为0.6秒、T2可设定为3秒。
0.20.40.60.81.01.1图1 光伏电站的低电压耐受能力要求7.2. 频率响应特性光伏电站并网时应与电网同步运行。
光伏电站应具备一定的耐受系统频率异常的能力，应能够在表4所示电网频率偏离下运行：表4 光伏电站在电网异常频率下的允许运行时间8.安全与保护光伏电站或电网异常、故障时，为保证设备和人身安全，应具有相应继电保护功能，保证电网和光伏设备的安全运行，确保维修人员和公众人身安全。
光伏电站的保护应符合可靠性、选择性、灵敏性和速动性的要求。
8.1.过载与短路保护光伏电站需具备一定的过载（过电流）能力，在120％倍额定电流以下，光伏电站连续可靠工作时间应不小于1分钟；在120%~150%额定电流内，光伏连续可靠工作时间应不小于10秒。
8.2.防孤岛效应当光伏电站监测到孤岛时，必须在规定的时限内将该光伏电站与电网断开，防止出现孤岛效应。
对于非计划性孤岛，防孤岛效应保护应保证在孤岛发生到并网开关跳开（将光伏电站与电网断开）时间不得大于2秒。
