电流互感器的几种接线方法
电流互感器的安装使用及接线检查范文
电流互感器的安装使用及接线检查范文电流互感器（Current Transformer，简称CT）是一种用来测量高电流的电器装置，常用于变电站、发电厂、输电线路等电力系统中。
它能够将高电流转化为相应比例的低电流，以供电器仪表或保护装置使用。
本文将介绍电流互感器的安装使用及接线检查的相关内容。
一、电流互感器的安装使用1. 安装位置选择电流互感器的安装位置应根据具体的需求和电力系统的布置来确定。
一般来说，应尽量选择在高电流线路、设备以及进出线段上进行安装。
2. 安装方法电流互感器的安装方法主要有两种：拉线式和插接式。
拉线式安装是将电流互感器的一侧接入高电流线路或设备，另一侧通过拉线连接到仪表或保护装置；插接式安装是将电流互感器的两侧分别插入高电流线路或设备的两侧。
3. 接地电流互感器必须可靠接地，以确保安全。
接地方式通常有两种：一是将电流互感器的外壳接地，二是将导线盒上的接地螺栓接地。
4. 连接导线的选用电流互感器连接导线的选用应符合以下要求：导线截面积应满足电流互感器额定电流和负载电流的要求；导线材质应是与相应环境条件相适应的非氧化性材料。
5. 安全措施在安装电流互感器时，应采取相应的安全措施：必要时应切断电源；戴好绝缘手套和绝缘鞋；避免操作人员触及高压设备和电流互感器。
二、电流互感器的接线检查1.接线检查前的准备工作在进行电流互感器的接线检查之前，应进行如下准备工作：仔细查看电流互感器的接线图和技术资料，了解接线要求；检查电流互感器接线柱头、接线螺栓和接地螺栓的紧固情况；检查接线端子的绝缘状况。
2. 接线检查的步骤（1）检查引线的接线检查引线的接线是否松动或脱落，引线的绝缘是否完好。
如果发现引线松动或脱落，应重新固定或更换；如果发现引线绝缘损坏，应进行绝缘修复或更换。
（2）检查接线柱头的紧固情况检查接线柱头的紧固螺栓是否松动。
如果发现螺栓松动，应重新紧固。
（3）检查接地螺栓的紧固情况检查接地螺栓是否紧固。
多个零序电流互感器的接法
多个零序电流互感器的接法
一、
查了一下资料，在《DL5153-2002T 火力发电厂厂用电设计技术规定》的9.2.4条有一段“如回路中有2根及以上电缆并联，且每根电缆上分别装有零序电流互感器时，则应将各电流互感器的二次绕组串联后接至继电器”
二、
1. 电压源,电压恒定,内阻为零；
2. 电流源,电流恒定,内阻无穷大。
对于零序互感器,也是互感器的一种,它是电流源。
如果把两个理想互感器串联,结果就是什么也出不来,因为如果一个输出为5A,另一个输出为0A,5A的电流是通不过输出0A的互感器的。
如果并联,就不一样了,5A的电流到保护仪表去了,不会通过无穷大阻抗的另一个互感器的。
对于实际使用中的互感器,阻抗虽不可能为为无穷大,但还是很高的
经过多年的经验,高压出线零序电流互感器在2个或以上时,二次侧并联要比串联的灵敏度高。
原理：多根电缆不可能同时发生单相接地故障,那么在一个零序CT 二次有电流时,串联接法阻抗大,到电流继电器(或到综保)的电流小；并联接法会在另外的零序CT二次有一些分流,经试验非常小,90%以上二次电流经电流继电器(或综保),(经多年运行发现)并联接法与单个CT基本上无区别。
请注意二次接线的极性。

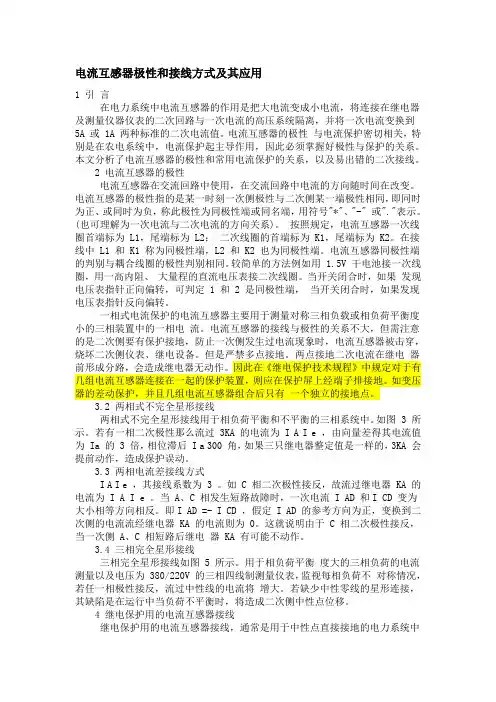

电流互感器极性、接线方式及其应用
电流互感器极性、接线方式及其应用引言在电力系统中电流互感器的作用是把大电流变成小电流，将连接在继电器及测量仪器仪表的二次回路与一次电流的高压系统隔离，并将一次电流变换到5A 或1A 两种标准的二次电流值。
电流互感器的极性与电流保护密切相关，特别是在农电系统中，电流保护起主导作用，因此必须掌握好极性与保护的关系。
本文分析了电流互感器的极性和常用电流保护的关系，以及易出错的二次接线。
2 电流互感器的极性电流互感器在交流回路中使用，在交流回路中电流的方向随时间在改变。
电流互感器的极性指的是某一时刻一次侧极性与二次侧某一端极性相同，即同时为正、或同时为负，称此极性为同极性端或同名端，用符号"*"、"-" 或"."表示。
（也可理解为一次电流与二次电流的方向关系）。
按照规定，电流互感器一次线圈首端标为L1，尾端标为L2；二次线圈的首端标为K1，尾端标为K2。
在接线中L1 和K1 称为同极性端，L2 和K2 也为同极性端。
其三种标注方法如图1 所示。
电流互感器同极性端的判别与耦合线圈的极性判别相同。
较简单的方法例如用 1.5V 干电池接一次线圈，用一高内阻、大量程的直流电压表接二次线圈。
当开关闭合时，如果发现电压表指针正向偏转，可判定 1 和 2 是同极性端(减极性)，当开关闭合时，如果发现电压表指针反向偏转，可判定1 和2 不是同极性端（加极性）。
3 电流互感器的极性与常用电流保护以及易出错的二次接线3.1 一相接线图1 电流互感器的三种极性标注图2 一相接线一相式电流保护的电流互感器主要用于测量对称三相负载或相负荷平衡度小的三相装置中的一相电流。
电流互感器的接线与极性的关系不大，但需注意的是二次侧要有保护接地，防止一次侧发生过电流现象时，电流互感器被击穿，烧坏二次侧仪表、继电设备。
但是严禁多点接地。
两点接地二次电流在继电器前形成分路，会造成继电器无动作。
电流互感器极性和接线方式及其应用
电流互感器极性和接线方式及其应用1 引言在电力系统中电流互感器的作用是把大电流变成小电流，将连接在继电器及测量仪器仪表的二次回路与一次电流的高压系统隔离，并将一次电流变换到5A 或 1A 两种标准的二次电流值。
电流互感器的极性与电流保护密切相关，特别是在农电系统中，电流保护起主导作用，因此必须掌握好极性与保护的关系。
本文分析了电流互感器的极性和常用电流保护的关系，以及易出错的二次接线。
2 电流互感器的极性电流互感器在交流回路中使用，在交流回路中电流的方向随时间在改变。
电流互感器的极性指的是某一时刻一次侧极性与二次侧某一端极性相同，即同时为正、或同时为负，称此极性为同极性端或同名端，用符号"*"、"-" 或"."表示。
(也可理解为一次电流与二次电流的方向关系)。
按照规定，电流互感器一次线圈首端标为 L1，尾端标为 L2；二次线圈的首端标为 K1，尾端标为 K2。
在接线中 L1 和 K1 称为同极性端，L2 和 K2 也为同极性端。
电流互感器同极性端的判别与耦合线圈的极性判别相同。
较简单的方法例如用 1.5V 干电池接一次线圈，用一高内阻、大量程的直流电压表接二次线圈。
当开关闭合时，如果发现电压表指针正向偏转，可判定 1 和 2 是同极性端，当开关闭合时，如果发现电压表指针反向偏转。
一相式电流保护的电流互感器主要用于测量对称三相负载或相负荷平衡度小的三相装置中的一相电流。
电流互感器的接线与极性的关系不大，但需注意的是二次侧要有保护接地，防止一次侧发生过电流现象时，电流互感器被击穿，烧坏二次侧仪表、继电设备。
但是严禁多点接地。
两点接地二次电流在继电器前形成分路，会造成继电器无动作。
因此在《继电保护技术规程》中规定对于有几组电流互感器连接在一起的保护装置，则应在保护屏上经端子排接地。
如变压器的差动保护，并且几组电流互感器组合后只有一个独立的接地点。
线路差动保护电流互感器接线方法
线路差动保护电流互感器接线方法
线路差动保护电流互感器是电力系统中常用的一种保护装置，它能够对电力系统中的故障进行快速检测和定位，从而保护电力系统的安全运行。
在使用线路差动保护电流互感器时，正确的接线方法非常重要，下面我们来详细了解一下。
线路差动保护电流互感器的接线应该遵循以下原则：
1. 电流互感器的接线应该保证电流的方向正确，即电流的流向应该与电路的方向一致。
2. 电流互感器的接线应该保证接线端子的标志清晰，以免接错线路。
3. 电流互感器的接线应该保证接线端子的紧固可靠，以免接触不良或松动。
4. 电流互感器的接线应该保证接线端子的绝缘良好，以免发生漏电或短路。
线路差动保护电流互感器的接线方法有两种，分别是串联接线和并联接线。
串联接线是将电流互感器依次串联在电路中，这种接线方法适用于电流互感器的额定电流较小的情况，可以有效地提高电流互感器的灵敏度和精度。
并联接线是将电流互感器并联在电路中，这种接线方法适用于电流互感器的额定电流较大的情况，可以有效地降低电流互感器的内阻和电压降，提高电流互感器的输出功率。
需要注意的是，在使用线路差动保护电流互感器时，应该根据实际情况选择合适的接线方法，并严格按照接线原则进行接线，以确保电力系统的安全运行。
同时，还应该定期对电流互感器进行检测和维护，以保证其正常工作。
电流互感器的作用及接线方法 图文 民熔
电流互感器的作用及接线方法从通过大电流的电线上，按照一定的比例感应出小电流供测量使用，也可以为继电保护和自动装置提供电源。
比如说现在有一条非常粗的电缆，它的电流非常大。
如果想要测它的电流，就需要把电缆断开，并且把电流表串联在这个电路中。
由于它非常粗，电流非常大，需要规格很大的电流表。
但是实际上是没有那么大的电流表，因为电流仪表的规格在5A 以下。
那怎么办呢？这时候就需要借助电流互感器了。
先选择合适的电流互感器，然后把电缆穿过电流互感器。
这时电流互感器就会从电缆上感应出电流，感应出来的电流大小刚好缩小了一定的倍数。
把感应出来的电流送给仪表测量，再把测量出来的结果乘以一定的倍数就可以得到真实结果。
我们从使用功能上将电流互感器分为测量用电流互感器和保护用电流互感器两类，各种电流互感器的原理类似，本文总结各种电流互感器接线图，供参考使用。
测量用电流互感器的作用是指在正常电压范围内，向测量、计量装置提供电网电流信息。
电流互感器的一次侧电流是从P1端子进入，从P2端子出来；即P1端子连接电源侧，P2端子连接负载侧。
电流互感器的二次侧电流从S1流出，进入电流表的正接线柱，电流表负接线柱出来后流入电流互感器二次端子S2，原则上要求S2端子接地。
注：某些电流互感器一次标称，L1、L2，二次则标称K1、K2。
穿心式电流互感器接线与普通电流互感器类似，一次侧从互感器的P1面穿过，P2面出来，二次侧接线与普通互感器相同。
电流互感器接线总体分为四个接线方式：1.单台电流互感器接线图只能反映单相电流的情况，适用于需要测量一相电流的情况。
单台电流互感器接线图2.三相完全星形接线和三角形接线形式电流互感器接线图三相电流互感器能够及时准确了解三相负荷的变化情况。
三相完全星形电流互感器接线图三相完全角形电流互感器接线图3.两相不完全星形接线形式电流互感器接线图在实际工作中用得最多，但仅限于三相三线制系统。
它节省了一台电流互感器，根据三相矢量和为零的原理，用A、C相的电流算出B相电流。
高压计量电流互感器接线方法
高压计量电流互感器接线方法
高压计量电流互感器是用于测量高电压线路中的电流的一种设备。
它通过将高电压线路中的电流变换为低电压信号，以便于测量和保护装置的使用。
在安装和接线过程中，正确的接线方法非常重要，以确保互感器的正常运行和准确测量。
一种常见的高压计量电流互感器接线方法是“串联接线法”。
在此方法中，互感器的一次侧（高电压侧）与被测量的高电压线路直接相连，而互感器的二次侧（低电压侧）与测量仪表或保护装置相连。
这种串联接线方法可以保证互感器的电流变比准确性，但需要注意的是，在高压线路中的电流不应超过互感器的额定电流，以免损坏互感器。
另一种常见的接线方法是“并联接线法”。
在此方法中，互感器的一次侧和二次侧都与高电压线路相连，形成一个并联的电路。
这种接线方法适用于需要同时测量和保护的场景，例如在变电站中。
并联接线法可以提供更高的测量精度，并且可以通过多个互感器并联来提高测量容量。
无论是串联接线法还是并联接线法，都需要注意以下几点：
1. 接线应牢固可靠，并且连接点应紧固好，以保证信号传输的可靠性。
2. 互感器的一次侧和二次侧的接线应正确，避免接反。
3. 互感器应根据具体要求进行正确的调校和校验，以确保测量精度达到要求。
4. 在接线过程中，应遵循相关的安全操作规程，确保人身安全。
总之，高压计量电流互感器的接线方法对于正确测量和保护高电压线路至关重要。
合理的接线方法能够确保互感器的准确性和可靠性，并且能够提供安全的工作环境。
在实际应用中，根据具体的要求和场景选择合适的接线方法非常重要。
电流保护的接线方式
三、不同故障情况下的性能分析
3、Y，d11接线变压器后的两相短路（ab两相短 路）三相电流关系为： ÌA =ÌC ；ÌB =-2 ÌA =-2 ÌC B相电流大，因此B相的灵敏度高
1 3
( 2) I k
2 ( 2) Ik 3
1 3
( 2) I k
用作图法分析变 压器短路电流分 布 假设变压器线电 压比为1.
四、两互感器三继电器接线
五、三种接线的应用 三相完全星形接线——用于发电机、变压器等 贵重电气设备中，以提高可靠性和灵敏性； 两相不完全星形接线——用于小电流接地系统； 两互感器三继电器接线——用于Y，d11变压器 接线，以提高灵敏度。
电流保护的接线方式
电流保护接线方式——电流继电器与电 流互感器之间的连接方式。 常用接线方式有： 1、三相完全星形接线方式 2、两相不完全星形接线方式 3、两互感器三继电器接线方式
一、三相完全星形接线方式——接线图
一、三相完全星形接线方式 特点 (1)正常运行及相间短路时， 中性线电流 Ìn= ÌA+ ÌB+ ÌC=0； (2)反应各种类型的短路故障（相间、接地）； (3)接线系数Kcon=IK/I2=1
三、不同故障情况下的性能分析
1、大电流接地系统和小电流接地系统相间短路时，两种接线 都能反应，但动作的继电器数目不同：三相完全星形接线 动作的继电器数目多，可靠性高，但接线复杂； 2、小电流接地系统允许单相接地运行1-2h，不同线路两点接 地时，只要求切除一条线路即可。三相完全星形接线100% 切除两条线路，停电范围大；两相不完全星形接线2/3机会 切除一条线路，停电范围小，可靠性高；
1 ( 2) Ik 3
2 ( 2) I 3 k
零线上电流互感器的接法
零线上电流互感器的接法一、什么是零线上电流互感器零线上电流互感器是一种用于测量电路中电流大小的设备，它可以通过感应电流的变化来间接测量电路中的电流。
与常见的电流互感器不同的是，零线上电流互感器是通过将传感器的一侧接在电路的零线上，来测量电流的。
1. 接法原理零线上电流互感器的接法相对简单，只需要将电流互感器的一侧接在电路的零线上即可。
由于电路的零线是回路的一部分，所以通过感应电流的变化，就可以间接测量整个回路的电流。
2. 接法步骤需要将电流互感器的一侧接在电路的零线上。
这一步需要确保接线牢固，以免出现接触不良的情况。
同时，还需要注意接线方向的正确性，确保电流互感器的接线方向与电路中电流的流动方向一致。
接下来，将另一侧的接口连接到相应的测量设备上。
这个测量设备可以是示波器、电流表或其他测量仪器，用于读取电路中的电流数值。
3. 接法注意事项在接线过程中，需要注意以下几点：- 确保电流互感器的接线牢固，避免接触不良或接线松动。
- 注意接线的方向，确保电流互感器的接线方向与电流的流动方向一致。
- 在连接测量设备时，确保接口的稳定性和接触良好，避免影响测量结果。
三、零线上电流互感器的应用零线上电流互感器在电力系统中有着广泛的应用。
它可以帮助工程师或技术人员快速、准确地测量和监测电路中的电流。
以下是一些常见的应用场景：1. 电力系统监测：在电网运行过程中，监测各个节点的电流是必不可少的。
通过使用零线上电流互感器，可以在不断电的情况下，对电网中的电流进行实时监测和分析。
2. 故障检测：电路中的故障通常会导致电流的异常变化。
通过使用零线上电流互感器，可以快速检测并定位故障点，提高故障排除的效率。
3. 能效管理：在工业生产中，电能的消耗是一个重要的成本。
通过使用零线上电流互感器，可以对设备和系统的电能消耗进行实时监测和分析，从而优化能效管理，降低能源消耗。
4. 安全保护：电流的异常变化可能会导致设备的损坏或人身伤害。
电流互感器接线方法
电流互感器接线方法电流互感器是一种用于测量电流的装置，通常用于配电系统和电力系统中。
它可以将高电流转换为低电流，从而方便进行测量和监控。
在实际应用中，正确的接线方法对于电流互感器的准确性和稳定性至关重要。
下面将介绍电流互感器的接线方法，希望能够为大家提供一些帮助。
首先，接线前需要确认电流互感器的额定电流和额定负荷。
在进行接线之前，必须要明确电流互感器的额定电流，以及所要测量的电路的最大电流值。
同时，还需要了解电流互感器的额定负荷，确保其能够承受电路中可能出现的瞬时过载电流。
其次，根据电流互感器的类型和工作原理选择合适的接线方法。
根据电流互感器的类型和工作原理的不同，其接线方法也会有所区别。
一般来说，电流互感器的接线方法可以分为串联接线和并联接线两种。
在具体应用中，需要根据实际情况选择合适的接线方法，以确保测量的准确性和稳定性。
接着，进行接线操作时需要注意保持接线的整洁和稳固。
在进行接线时，需要确保接线端子的连接牢固可靠，避免出现接触不良或者接触松动的情况。
同时，还需要注意保持接线的整洁，避免出现线路交叉或者短路的情况，从而影响电流互感器的正常工作。
最后，进行接线后需要进行接线测试和校准。
在完成接线之后，需要进行接线测试和校准，以确保电流互感器的测量结果准确可靠。
在进行测试和校准时，需要使用专业的测试仪器和设备，按照相应的操作规程进行操作，以确保测试结果的准确性和可靠性。
总的来说，电流互感器的接线方法对于电力系统的正常运行和安全稳定具有重要的意义。
正确的接线方法能够保证电流互感器的准确性和稳定性，从而为电力系统的运行提供可靠的数据支持。
因此，在进行电流互感器的接线时，需要根据具体情况选择合适的接线方法，并严格按照操作规程进行操作，以确保接线的正确性和可靠性。
希望以上内容能够对大家有所帮助，谢谢阅读！。
电流互感器知识：铭牌、接线图、重点问题详解
电流互感器知识：铭牌、接线图、重点问题详解我们从使用功能上将电流互感器分为测量用电流互感器和保护用电流互感器两类，各种电流互感器的原理类似，本文总结了一些电流互感器知识，供参考使用。
一电流互感器铭牌标志电流互感器型号由以下几部分组成，各部分字母、符号表示内容：第一个字母：L——电流互感器第二个字母：F——风压式；M——母线式(穿芯式)第三个字母：C——瓷绝缘式；Z——浇注式第四个字母：B——保护；D——差动第一个字母：数字——电压等级(kV)。
例如：LMZ—0.66表示用环氧树脂浇注的穿芯式电流互感器 0.66kV。
额定工作电压，互感器允许长期运行的最高相同电压有效值。
额定一次电流，作为互感器性能基准的一次电流值。
额定二次电流，作为互感器性能基准的二次电流值，通常为5A或1A。
额定电流比，额定一次电流与额定二次电流之比。
额定负荷，确定互感器准确级所依据的负荷值。
电流互感器二次K1、K2端子以外的回路阻抗都是电流互感器的负荷。
通常以视在功率伏安或以阻抗欧姆表示。
额定功率因数，二次额定负荷阻抗的有功部分与额定阻抗之比。
准确度等级，在规定使用条件下，互感器的误差在该等级规定的限值之内电力工程中计量常用的等级有0.2、0.5、0.2S、0.5S等。
二测量用电流互感器接线方法测量用电流互感器的作用是指在正常电压范围内，向测量、计量装置提供电网电流信息。
1、普通电流互感器接线图电流互感器的一次侧电流是从P1端子进入，从P2端子出来；即P1端子连接电源侧，P2端子连接负载侧。
电流互感器的二次侧电流从S1流出，进入电流表的正接线柱，电流表负接线柱出来后流入电流互感器二次端子S2，原则上要求S2端子接地。
注：某些电流互感器一次标称，L1、L2，二次侧标称K1、K2。
2、穿心式电流互感器接线图穿心式电流互感器接线与普通电流互感器类似，一次侧从互感器的P1面穿过，P2面出来，二次侧接线与普通互感器相同。
三电流互感器接线图电流互感器接线总体分为四个接线方式：1、单台电流互感器接线图只能反映单相电流的情况，适用于需要测量一相电流的情况。
电流互感器跟电能表接线方法
三相四线电能表有10个接线端子，1、2、3、4、5、6、7、8、9、10、
电流互感器有：P1面、P2面。
互感器与电表接线不当是会逆转的。
电源线从互感器P1穿过时，S1接电表进线端，S2接出线端，称正接式；
按顺序接
1、4、7端子接电流互感器的S1出线，
2、5、8端子从电源线引一根电线出来接
3、6、9端子接电流互感器的S2出线
10接零线，
若从P2穿过时，S1接电表出线端，S2接进线端，称反接式。
按顺序接
3、6、9端子接电流互感器的S1出线，
2、5、8端子从电源线引一根电线出来接
1、4、7端子接电流互感器的S2出线
10接零线，
两种接线方式的电表均正转，违反上述接线时电表则逆转。
要注意的是，
一、一般情况选择正接，电流互感器的表面上有一面上标有P1标志，安装时，这一面要面向电源侧。
、电流线（互感器的出线S1和S2）必须和电压线（从电源线引出来的线）相序要对应。
三、注意互感器的变比和穿心匝数。
两种接线方式的电表均正转，违反上述接线时电表则逆转。
电源线从互感器P［进的接线方式
不拆电压锁片的接线
电源线从P2穿过（送穿）接线图。
剩余电流互感器的安装接线方法
剩余电流互感器的安装接线方法
1.剩余电流互感器穿线
剩余电流互感器在穿线前应分清电网中的相线，N线以及PE线。
相线和N线必需一同穿过剩余电流互感器，PE线不能穿过互感器。
在系统中，假如N线未与相线一起穿过互感器，一旦三相负载不平衡，N线将有电流流过，探测器检测到电流信号，即发生误动作。
不同回路间的N线不得多点相连或重复接地，否则会造成误动作，在系统试运行时消失漏电流值过大而消失报警，很大一部分均是由此类状况造成。
假如PE线同N线及相线一起穿过互感器，也会造成监控探测器的拒动作或误动作。
也并非全部的剩余电流监测都需要将相线穿入互感器内，TN-S 系统的总剩余电流监测方法就可排解在外，它可只穿一根电缆线通过剩余电流互感器。
这个方法的优势在于：可以选用小型的剩余电流互感器提高测量精度;后期假如互感器消失故障时，维护便利。
详细接线示意图如图所示。
图TN-S系统总剩余电流接线方法
2.剩余电流互感器的安装位置
剩余电流互感器应当安装在便于检修的地方，尽量远离强磁场。
互感器的安装没有方向问题，互感器可以直接挂在线缆上，也可以固定在配电箱中。
剩余电流互感器安装与开关断路器的上端或下端并不会影响被
爱护线路的监控。
但为了以后检修便利，安装于开关的下端口处较好，在断电检修时不必将上级开关断电，只需本级开关断开即可检修。
电流互感器接线方法
电流互感器接线方法电流互感器是一种用来测量电流的装置，它可以将高电流变换成低电流，从而方便进行测量和控制。
在实际应用中，电流互感器的接线方法至关重要，不仅关乎测量的准确性，还涉及到设备的安全运行。
因此，正确的接线方法对于电流互感器的正常工作至关重要。
首先，我们需要了解电流互感器的基本接线原理。
电流互感器通常具有一组输入端和一组输出端，其工作原理是通过电磁感应来实现的。
当通过输入端流过电流时，电流互感器内部的线圈会产生磁场，从而感应出输出端的电流。
因此，在接线时，我们需要确保输入端和输出端的连接正确，以保证电流互感器的正常工作。
接下来，我们来介绍一种常见的电流互感器接线方法。
首先，我们需要准备好电流互感器、电流表和相关的接线电缆。
接着，我们将电流互感器的输入端与被测电路的电流输入端相连，通常采用串联的方式进行连接。
然后，将电流互感器的输出端与电流表相连，以便进行电流的测量。
在接线过程中，需要注意保持电缆的连接牢固，以防止接触不良或者断路现象的发生。
在实际操作中，我们还需要注意一些细节问题。
首先，需要确保电流互感器的额定电流范围与被测电路的电流范围相匹配，以免造成电流互感器的过载或者测量不准确。
其次，需要注意接线电缆的选择，通常建议选择导电性能好、绝缘性能优秀的电缆，以确保测量的准确性和安全性。
此外，还需要注意接线过程中的防护措施，确保操作人员的人身安全。
总的来说，电流互感器的接线方法是电气测量中的重要环节，正确的接线方法可以保证测量的准确性和设备的安全运行。
在实际操作中，我们需要根据具体的情况选择合适的接线方法，并严格按照操作规程进行操作。
只有这样，才能确保电流互感器的正常工作，并获得准确可靠的测量数据。
通过本文的介绍，相信读者对电流互感器的接线方法有了更深入的了解。
同时，也希望读者在实际操作中能够严格按照操作规程进行操作，确保电流互感器的正常工作，从而为电气测量工作提供可靠的支持。
常用的电流互感器二次接线
电力变压器差动保护误动的原因及处理方法变压器的差动保护，主要用来保护变压器内部以及引出线和绝缘套管的相间短路，并且也可用来保护变压器的匝间短路，保护区在变压器两侧所装电流互感器之间。
但是，在现场多次出现在变压器差动保护范围以外发生短路时，差动保护误动作，导致事故范围扩大，影响正常供电。
变压器差动保护误动作的原因及处理方法如下：一、差动保护电流互感器二次接线错误（一）常用的电流互感器二次接线图1-101 常用的电流互感器二次接线图1-101是工程上常用的一种接线方式。
图中I A、I B、I c及I a、I b、I c分别为变压器高压测及低压侧电流互感器三次绕组三相电流。
对图l－101进行相量分析如下：现假定变压器高、低压侧电流均从其两侧电流互感器的极性端子兀流入，T1流入。
T2流出。
在正常运行情况下,先画出I A、I B、I c相量如图1－102（a）所示.根据图1－101可得：I A1=I A-I B;I`B=I B-I C;I`C=I C-I A.再作出I`A、I`B、I`C相量，如图l－102（b）所示。
由图1－102（a）和图1－102（b）可以看出I`A、I`B、I`C分别当变压器组别为YN，dll时，变压器低压侧电流相图1－101常用的电流互感器二次接线位将超前高压侧电流相位30°，可作出c相量如图l－102（C）所示。
由图1-101可知，I a= I a`、I b= I b`、I c= I C `,故图 l－102（C）同样也适用于 I a`、I b`和I C `。
在上面的分析中，是假定一次电流均从变压器两侧电流互感器的T1流人、T2流出。
如果变压器高压侧电流互感器的一次电流是从T1流入、T2流出，而低压侧电流互感器一次电流从T2流入、T1流出。
那么图1－101中的I a（I a`）、I b(I`b）、I c（I `c）将与图l－102（c）中的相应相量反相。
如图1－－102（d）所示。
电流互感器使用方法
电流互感器使用方法电流互感器是电力系统将电网中的高压信号变换传递为小电流信号，从而为系统的计量、监控、继电保护、自动装置等提供统一、规范的电流信号(传统为模拟量，现代为数字量)的装置；同时满足电气隔离，确保人身和电器安全的重要设备。
电流互感器是组成二次回路的电器，并不是串联在主电路中的，一般来说，使用电流互感器的场合都是在主回路电流大于电表承受能力的情况下。
一般电表承受的电流为5A，当主回路电流大于5A时就使用电流互感器将主回路电流等比例缩小——就是所谓的变比。
一般来说电流互感器中间的大的孔是穿过主回路线路的，根据主回路电流大小还可能进行几次穿孔，而电流互感器的端子与测量电表直接串联组成二次回路。
电流互感器在使用中应注意事项：1.运行中的电流互感器二次侧决不允许开路，在二次侧不能安装熔断器、刀开关。
这是因为电流互感器二次侧绕组匝数远远大于一次侧匝数，在开路的状态下，电流互感器相当于一台升压变压器。
2、电流互感器安装时，应将电流互感器的二次侧的一端（一般是K2）、铁芯、外壳做可靠接地。
以预防一、二侧绕组因绝缘损坏，一次侧电压串至二次侧，危及工作人员安全。
3、电流互感器安装时，应考虑精度等级。
精度高的接测量仪表，精度低的用于保护。
选择时应予注意。
4、电流互感器安装时，应注意极性（同名端），一次侧的端子为L1、L2（或P1、P2），一次侧电流由L1流入，由L2流出。
而二次侧的端子为K1、K2（或S1、S2）即二次侧的端子由K1流出，由K2流入。
L1与K1，L2与K2为同极性（同名端），不得弄错，否则若接电度表的话，电度表将反转。
5、电流互感器一次侧绕组有单匝和多匝之分，LQG型为单匝。
而使用LMZ型（穿心式）时则要注意铭牌上是否有穿心数据，若有则应按要求穿出所需的匝数。
注意：穿心匝数是以穿过空心中的根数为准，而不是以外围的匝数计算（否则将误差一匝）。
6、电流互感器的二次绕组有一个绕组和二个绕组之分，若有二个绕组的，其中一个绕组为高精度（误差值较小）的一般作为计量使用，另一个则为低精度（误差值较大）一般用于保护。
电流互感器的二次接线方式和电流互感器的极性判断
电流互感器的二次接线方式和电流互感器的极性判断以双圈变压器差动保护接线为例，简要说明如何判断电流互感器极性以及正确的零序电流互感器二次接线。
新安装设备的实验报告中，往往是各种实验技术数据都很全，所有实验都合格，唯独没有电流互感器极性及接线方面的记录，由于验收工作欠仔细，且电流互感器极性及接线方面出些差错，不容易被发现，结果在设备运行后，在某一特定条件下暴露出问题，造成保护误动或拒动。
1 正确的电流互感器的二次接线方式(1)变压器按Y/△-11接线时，两侧电流之间有30。
的相位差，即同相的低压侧电流超前高压侧电流30。
，为了消除这一不平衡电流，差动保护的电流互感器二次侧应采用△/Y接线，如图2所示。
根据电流相位关系做出向量图，因2组电流互感器的二次线电流同相位，若不考虑其它因素的影响，流入差动继电器的各相电流均应为0。
变压器高压侧即原边一次线圈接成Y，则与其对应的高压侧电流互感器二次接线应接成△型，将A相电流互感器的负端子与B相电流互感器的正端子联接后，引出a相线电流；B相负端子与C相正端子联接后，引出b相线电流；C相负端子与A相正端子联接后，引出c相线电流。
变压器低压侧，即副边一次线圈接成△，则与其对应的低压侧电流互感器二次接线应接成Y型。
如电流互感器为减极性，并假定靠母线侧为正，电流互感器的正端子联接在一起，作为中性线。
二次引出线分别接在a、b、c各相负端子上。
2电流互感器的极性判断电流互感器一次和二次线圈间的极性，应按减极性标注，如图1所示，L1和K1为同极性端子(L2和K2也为同极性端子)。
标注电流互感器极性的方法是在同极性端子上注以“*”号，从图1可以看出，当一次电流从极性端子L1流入时，在二次绕组中感应出的电流应从极性端子K1流出。
(2)一般的过电流保护只靠动作时限获得选择性，但对双侧电源线路和环形网络，不能满足选择性的要求，为实现保护的选择性，在各电流保护上加装一方向元件，便构成方向过流保护。
电流互感器的四种接线方法
电流互感器的接法不复杂，只有四种接线形式。
1、是单台电流互感器的接线形式。
只能反映单相电流的情况，适用于需要测量一相电流或三相负荷平衡，测量一相就可知道三相的情况，大部分接用电流表。
2、三相完全星形接线和三角形接线形式。
三相电流互感器能够及时准确了解三相负荷的变化情况，多用在变压器差动保护接线中。
只使用三相完全星形接线的可在中性点直接接地系统中用于电能表的电流采集。
三相三继电器接线方式不仅能反应各种类型的相间短路，也能反应单相接地短路，所以这种接线方式用于中性点直接接地系统中作为相间短路保护和单相接地短路的保护。
3、两相不完全星形接线形式。
在实际工作中用得最多。
它节省了一台电流互感器，用A、C相的合成电流形成反相的B相电流。
二相双继电器接线方式能反应相间短路，但不能完全反应单相接地短路，所以不能作单相接地保护。
这种接线方式用于中性点不接地系统或经消弧线圈接地系统作相间短路保护。
4、两相差电流接线形式。
也仅用于三相三线制电路中，中性点不接地，也无中性线，这种接线的优点是不但节省一块电流互感器，而且也可以用一块继电器反映三相电路中的各种相间短路故障，亦即用最少的继电器完成三相过电流保护，节省投资。
但故障形式不同时，其灵敏度不同。
这种接线方式常用于10kV 及以下的配电网作相间短路保护。
由于此种保护灵敏度低，现代已经很少用了。
电流互感器的二次线圈串联或并联接线
同一套管上的电流互感器根据需要其二次线圈可采用串联或并联接线。
电流互感器二次线圈串联接线：电流互感器两套相同的二次线圈相串联时，其二次回路内的电流不变，但由于感应电势E增大一倍，所以，在运行中，如果因继电保护装置或仪表的需要而扩大电流互感器的容量时，可采用其二次绕组相串联的接线方法。
电流互感器二次绕组串接后，其电流比不变，但容量增加一倍，准确度也不降低。
试验证明：有些双绕组线圈的电流互感器，虽然两个二次线圈的准确度等级和容量不同，但它的二次绕组仍可串联使用，串联后误差符合较高等级的标准，容量为二者之和，电流比与原来相同。
为减小电流互感器的误差，可将采用两个变比相同的电流互感器串联使用。
电流互感器二次线圈并联接线：电流互感器二次线圈相并联时，由于每个电流互感器的电流比没变，因而二次回路内的电流将增加一倍。
为了使二次回路内的电流维持在原来的额定电流（5A），则一次电流应较原来的额定电流降低了1/2使用。
所以，在运行中，如果电流互感器的电流比过大，而实际电流较小时，那么，为了较准确的测量电流，可采用其两套二次绕组向并联接线。
电流互感器二次线圈并联后，其一次额定电流应为原来的1/2，而容量不变。
更换电流互感器及二次线时，除应注意有关的安全工作规程规定外，还应注意以下几点：个别电流互感器在运行中损坏需要更换时，应选用电压等级不低与电网额定电压，电流比原来相同，极性正确，伏安特性相近的电流互感器，并需经实验合格；因容量变化需要成组更换电流互感器时，除应注意上述内容外，还应重新审核继电保护定值以及计量仪表的倍率；更换二次电缆时，应考虑电缆的截面、心数等必须满足最大负载电流及回路总的负载阻抗不超过互感器准确等级允许值的要求，并对新电缆进行绝缘电阻测定，更换后，应进行必要的核对，防止接线错误。
新换上的电流互感器或变动后的二次线，在运行前必须测定大、小极性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电流互感器的接线方法及形式
1、是单台电流互感器的接线形式。
只能反映单相电流的情况，适用于需要测量一相电流或三相负荷平衡，测量一相就可知道三相的情况，大部分接用电流表。
2、三相完全星形接线和三角形接线形式。
三相电流互感器能够及时准确了解三相负荷的变化情况，多用在变压器差动保护接线中。
只使用三相完全星形接线的可在中性点直接接地系统中用于电能表的电流采集。
三相三继电器接线方式不仅能反应各种类型的相间短路，也能反应单相接地短路，所
以这种接线方式用于中性点直接接地系统中作为相间短路保护和单相接地短路的保护。
3、两相不完全星形接线形式。
在实际工作中用得最多。
它节省了一台电流互感器，用A、C相的合成电流形成反
相的B相电流。
二相双继电器接线方式能反应相间短路，但不能完全反应单相接地短路，所以不能作单相接地保护。
这种接线方式用于中性点不接地系统或经消弧线圈接
地系统作相间短路保护。
4、两相差电流接线形式。
也仅用于三相三线制电路中，中性点不接地，也无中性线，这种接线的优点
是不但节省一块电流互感器，而且也可以用一块继电器反映三相电路中的各种
相间短路故障，亦即用最少的继电器完成三相过电流保护，节省投资。
但故障
形式不同时，其灵敏度不同。
这种接线方式常用于 10kV 及以下的配电网作相
间短路保护。
由于此种保护灵敏度低，现代已经很少用了。
有人问我，爱情是什么？我不知道，也无从回答，我只知道，为了遇到那个人，我等待了很多年，甚至快要忘了自己到底寻找的是什么？
是心灵的寄托还是真实的感受，我不知道，也不在乎，我执着于这份寻觅，我也不怕世事沧桑，更不怕容颜老去，哪怕还有一丝微弱的光，我都会朝着光芒勇敢的追逐。
爱情的世界里，究竟是什么样子？我曾经问了自己无数遍，我想象着，却给不出任何答案。
我只知道：我要遇见你，我渴望见到你 ,我要把全部的爱给予你！我为什么如此渴望爱情？因为我相信我们的爱情早已命中注定。
都说，住在爱情世界里的人会变傻，她的欢喜和忧愁都会牵动着你的心，她哭了，你会心疼不已；她高兴，你会开心一整天。
你会无时无刻的关注她的喜怒哀乐，第一时间回复她的消息，只要有时间,你的脑海里都是她的影子，为了让她开心快乐，做什么都是值得的。
从此，你的世界里最重要的人就变成了她。
有时候，你们也会吵架，可你从来不生气，因为你爱她，换作别人你会置之不理，而她的一句玩笑话你都会深思半天，到底是自己哪里做的不够好。
因为你怕她生气，怕她伤身，怕她不够幸福，你只想把全世界的爱都给她，这样的吵架让你更心疼、更深爱她。
而他也和你一样，小心翼翼的呵护你们的爱情，都愿意为对方付出，都愿意对方是那个被爱多一点的人。
爱情的世界里，没有对与错，只有爱与被爱，两个人都想多爱对方一点点 ,都想做那个爱的最深的人 ,她会把你放在心底，让你聆听她想你时的心跳，让你感受连呼吸的空气都有你的味道。
