2课题五红外线光电开关电路的安装与调试
红外线的调试方法和技巧
红外线的调试方法和技巧

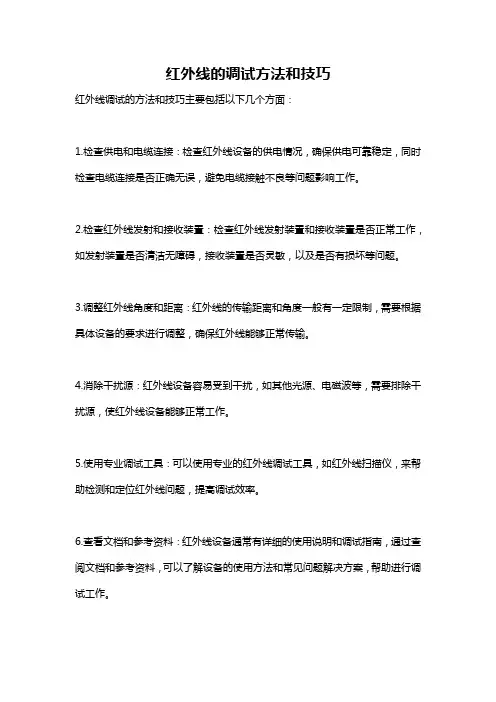

红外线调试的方法和技巧主要包括以下几个方面：
1.检查供电和电缆连接：检查红外线设备的供电情况，确保供电可靠稳定，同时检查电缆连接是否正确无误，避免电缆接触不良等问题影响工作。
2.检查红外线发射和接收装置：检查红外线发射装置和接收装置是否正常工作，如发射装置是否清洁无障碍，接收装置是否灵敏，以及是否有损坏等问题。
3.调整红外线角度和距离：红外线的传输距离和角度一般有一定限制，需要根据具体设备的要求进行调整，确保红外线能够正常传输。
4.消除干扰源：红外线设备容易受到干扰，如其他光源、电磁波等，需要排除干扰源，使红外线设备能够正常工作。
5.使用专业调试工具：可以使用专业的红外线调试工具，如红外线扫描仪，来帮助检测和定位红外线问题，提高调试效率。
6.查看文档和参考资料：红外线设备通常有详细的使用说明和调试指南，通过查阅文档和参考资料，可以了解设备的使用方法和常见问题解决方案，帮助进行调试工作。
7.多方位综合考虑：在调试过程中，需要结合具体的场景和应用需求，综合考虑设备的布局、环境因素等因素，进行适当的调整和优化。
通过以上的方法和技巧，可以有效地进行红外线设备的调试工作，确保其正常运行并满足实际应用需求。
光电开关 使用方法
光电开关使用方法光电开关是一种利用光源和光敏元件之间的光信号来控制电路的一种传感器。
它广泛应用于工业自动化、电子器件、通信设备、电力系统等领域。
下面我将详细介绍光电开关的使用方法。
光电开关通常由发射器和接收器两个部分组成。
发射器是一个发射红外线光源的装置，而接收器则是一个能够接收红外线光信号的元件。
通过光电开关可以实现非接触式的检测和控制，其原理是发射器发射的红外线光被目标物体反射或遮挡后，由接收器接收和解析，从而产生不同的电信号。
根据接收到的信号，可以进行各种控制操作。
使用光电开关的第一步是将发射器和接收器安装在目标物体要检测的位置。
发射器通常安装于目标物体的一侧，而接收器则安装于目标物体的另一侧。
需要注意的是，确保发射器和接收器之间的光线传输通畅，没有障碍物阻挡。
第二步是将光电开关与控制电路连接。
光电开关通常有三个连接端口：一个是发射器的正极，一个是接收器的正极，还有一个是共地。
这些端口需要与控制电路中对应的端口相连接。
需要注意的是正确连接，以免出现电路短路或异常情况。
第三步是调整光电开关的工作距离和灵敏度。
光电开关通常有调节旋钮或旋转开关，可以通过调节这些装置来改变开关的工作距离和灵敏度。
根据具体需求，可以适当调整这些参数，以达到最佳效果。
在实际使用过程中，需要注意以下几点：首先，需要选择合适的工作电压。
不同型号的光电开关适用于不同的工作电压，因此需要确认所使用的开关是否与电路匹配。
其次，需要防止干扰光线的影响。
在某些环境下，会存在其他光源对光电开关的工作产生影响，因此需要采取相应的屏蔽措施，以提高开关的稳定性和可靠性。
另外，需要保持光电开关的清洁。
由于光电开关的工作原理是通过光来进行传感，因此会受到灰尘、油污等物质的影响。
定期对光电开关进行清洁和维护，可以保持其正常工作和延长使用寿命。
最后，需要进行定期的检测和维修。
因为光电开关工作环境复杂，容易受到杂质、温度变化等因素的影响，因此需要经常检查光电开关的工作状态，及时发现并解决问题，以确保其正常运行。
红外对射探测器安装方法、调试及维护
红外对射探测器安装方法、调试及维护前言：红外对射探测器的安装比起被动红外探测器而言，难度要大一点，但也只是略微复杂而已，只要对接线方式、位置确定、调试应该有足够的了解，并参照说明书谨慎进行，相信不会有什么问题。
正文：红外防盗对射/栅栏主要由防护盖、安装座、防拆开关、红外透光片、电路板、界线座、调整开关、外壳等组成。
我们在安装前，最好能按照设计图用铅笔或其他工具实现画好安装的位置（或把红外防盗对射/栅栏放在市地勾画出轮廓），再用水平仪或其他工具确定安装位置，保证安装的精度和美观。
一、红外对射探测器的安装方式①支柱式安装：比较流行的支柱有圆形和方形两种，早期比较流行的是圆形截面支柱，现在的情况正好反过来了，方形支柱在工程界越来越流行。
主要是探测器安装在方形支柱上没有转动、不易移动。
除此以外，有广泛的不锈钢、合金、铝合金型材可供选择也是它的优势之一。
在工种上的另外一种做法是选用角钢作为支柱，如果不能保证走线有效地穿管暗敷，让线路裸露在空中，这种方法是不能取的。
支柱的形状可以是"1"字形、"Z"字形或者弯曲的，由建筑物的特点及防盗要求而定，关键点在于支柱的固定必须坚固牢实，没有移位或摇晃，以利于安装和设防、减少误报。
；②墙壁式安装：现在防盗市场上处于技术前沿的主动红外线探测器制造商，能够提供水平180°全方位转角,仰俯20°以上转角的红外线探测器，如ALEPH 主动红外线探测器HA、ABT、ABF 系列产品，可以支持探头在建筑物外壁或围墙、栅栏上直接安装。
二、红外对射探测器安装的一般原则设置在通道上的探测器，其主要功能式防备人的非法通行，为了防止宠物、小动物等引起误报，探头的位置一般应距离地面50 M 以上。
遮光时间应调整到较快的位置上，对非法入侵作出快速反应。
设置在围墙上的探测器，其主要功能是防备人为的恶意翻越，顶上安装和侧面安装两种均可。
顶上安装的探测器，探头的位置应高出栅栏，围墙顶部25 M，以减少在墙上活动的小鸟、小猫等引起误报。
光电开关.的调整
光电开关的调整

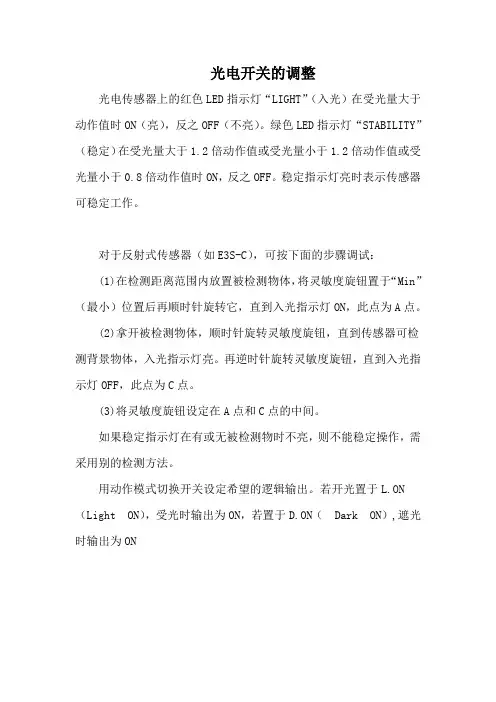

光电传感器上的红色LED指示灯“LIGHT”（入光）在受光量大于动作值时ON（亮），反之OFF（不亮）。
绿色LED指示灯“STABILITY”（稳定）在受光量大于1.2倍动作值或受光量小于1.2倍动作值或受光量小于0.8倍动作值时ON，反之OFF。
稳定指示灯亮时表示传感器可稳定工作。
对于反射式传感器（如E3S-C），可按下面的步骤调试：
(1)在检测距离范围内放置被检测物体，将灵敏度旋钮置于“Min”（最小）位置后再顺时针旋转它，直到入光指示灯ON，此点为A点。
(2)拿开被检测物体，顺时针旋转灵敏度旋钮，直到传感器可检测背景物体，入光指示灯亮。
再逆时针旋转灵敏度旋钮，直到入光指示灯OFF，此点为C点。
(3)将灵敏度旋钮设定在A点和C点的中间。
如果稳定指示灯在有或无被检测物时不亮，则不能稳定操作，需采用别的检测方法。
用动作模式切换开关设定希望的逻辑输出。
若开光置于L.ON （Light ON），受光时输出为ON，若置于D.ON（Dark ON）,遮光时输出为ON。
【精品】红外线光控开关电路图及工作原理

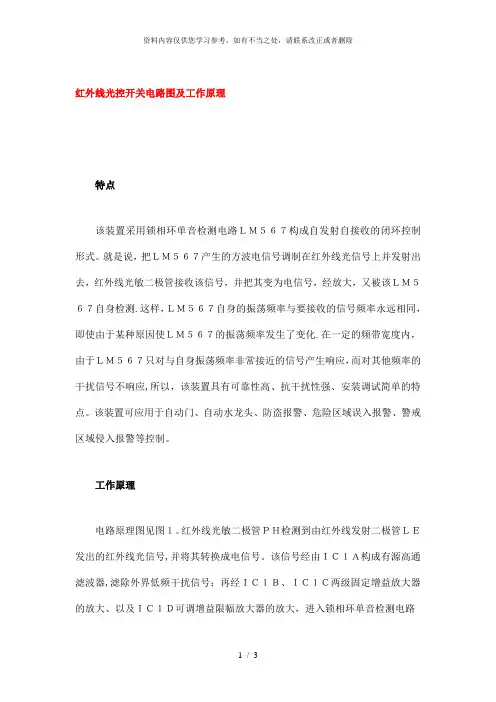

红外线光控开关电路图及工作原理特点该装置采用锁相环单音检测电路ＬＭ５６７构成自发射自接收的闭环控制形式。
就是说，把ＬＭ５６７产生的方波电信号调制在红外线光信号上并发射出去，红外线光敏二极管接收该信号，并把其变为电信号，经放大，又被该ＬＭ５６７自身检测.这样，ＬＭ５６７自身的振荡频率与要接收的信号频率永远相同，即使由于某种原因使ＬＭ５６７的振荡频率发生了变化.在一定的频带宽度内，由于ＬＭ５６７只对与自身振荡频率非常接近的信号产生响应，而对其他频率的干扰信号不响应,所以，该装置具有可靠性高、抗干扰性强、安装调试简单的特点。
该装置可应用于自动门、自动水龙头、防盗报警、危险区域误入报警、警戒区域侵入报警等控制。
工作原理电路原理图见图１。
红外线光敏二极管ＰＨ检测到由红外线发射二极管ＬＥ发出的红外线光信号,并将其转换成电信号。
该信号经由ＩＣ１Ａ构成有源高通滤波器,滤除外界低频干扰信号；再经ＩＣ１Ｂ、ＩＣ１Ｃ两级固定增益放大器的放大、以及ＩＣ１Ｄ可调增益限幅放大器的放大，进入锁相环单音检测电路ＩＣ２的第③脚。
ＩＣ２检测到与自身振荡频率相同的信号后，其第⑧脚输出低电平，使继电器ＤＬ吸合，触点Ｓ１、Ｓ２接通，控制其他设备。
ＩＣ２第⑧脚的最大吸入电流为１００ｍＡ.ＩＣ２第⑤脚输出的方波信号，经Ｃ８、Ｒ１６组成的微分电路和Ｎ１、Ｎ２驱动电路，使红外线发射二极管发出该频率调制的红外线光信号。
微分电路使正方波信号变为低占空比的方波信号。
用低占空比方波调制红外线发射管，可提高红外线发射管的工作效率,即其峰值电流很大，而平均工作电流却很小。
这样,有利于红外线光敏二极管的接收。
电阻Ｒ１２、Ｒ１３和电解电容Ｅ３是集成电路ＩＣ１的中点电位偏置电路，使ＩＣ１工作于单电源方式。
该装置有两种工作方式。
一种是：红外线发射二极管和红外线光敏二极管都在同一侧，构成反射检测方式，见图２。
另一种是:红外线发射二极管在一侧，而红外线光敏二极管在另一侧，构成对射式检测方式，见图３.一般情况下,反射式控制距离可达两米，对射式控制距离可达五米.控制距离的远近可由调节电位器Ｗ来控制,Ｗ的阻值越大,ＩＣ１Ｄ放大器的增益越大，控制距离越远.反之，控制距离越近.如果给红外线发射二极管或光敏二极管一方加上光学透镜,可增加控制距离；给双方都加上光学透镜，更可增加控制距离。
红外线感应自动门开关控制器电路
红外线感应自动门开关控制器电路红外线感应自动门开关控制器电路图１图1是红外接收和电机驱动电路，在无人的时候红外接收器正常接收来自另一侧发过来的红外光束。
用６０ｍｍ长刚好插入红外发射管的导向管,见（图３）图3在墙壁上平行固定，高度适当，并和对面的接收器对准，这样发出的红外线是一束，不易干扰另一个接收器。
具体安装方法,见图４所示,图4经ＢＧ６、ＢＧ７、ＣＲ等放大滤波后输出低电平，此时ＢＧ５截止，ＢＧ２、ＢＧ３导通执行关门动作。
当人走到门口时，红外光被挡住，ＢＧ７输出高电平经一路限位开关驱动ＢＧ１、ＢＧ４执行开门动作，另一路经Ｒ１驱动ＢＧ５使ＢＧ２关断，当门开到指定位置时开门限位开关断开，使电机不再继续运转。
当人离开时，ＢＧ７不再输出高电平，经电容Ｃ１延时三秒钟后执行关门动作。
发射电路可用电视机遥控器成品改制,见（图２），图2将原发射管卸掉用引线接至已做好的专用发射器上，两个发射器并联并注意极性。
然后找一个合适的按键把它短路，让它一直发射，最好是“屏显”键，为的是尽量不干扰可能在辐射区的电视机。
发射功率用ＲＷ调整，以刚好能接收到为好。
主要元件选择：电机驱动电路用的四只功率管是ＩＲＦ９５４０／Ｐ型／１００Ｖ／１９Ａ和ＩＲＦ５４０／Ｎ型／１００Ｖ／２８Ａ的场效应管，因为它是以电压驱动的，几乎不消耗驱动功率。
它的内阻小，温升很小，可以将它们装在一块很小的铝板上，并注意绝缘。
电机可以到汽配商店去买１２Ｖ的雨刮器电机，卸掉它的力臂，装上一个四冲程摩托车发动机的齿轮，用几个小链条接起来，然后用一块钢板做一个支架固定在门上，具体安装方法,见图５,图5为了防止停电对门的正常使用造成影响，所以我设计了用变压器降压配上１２Ｖ的蓄电池，主要电路用１２Ｖ供电，与市电隔离，安全性提高了。
也可以：采用人体移动探测热释电红外感应模块HN911的自动门控制电路图：下图是自动门控制电路原理图。
V1用作延时控制，通过调节电位器RP1便可改变延时控制的时间。
光电开关简要使用说明
光电开关简要使用说明光电开关是一种使用光电原理工作的传感器，广泛应用于自动化控制领域。
它通过感知光线的变化来实现开关的功能。
以下是光电开关的简要使用说明。
1.确认光电开关类型：光电开关有多种类型，如有源型、无源型以及激光型等。
在使用之前，要先确认所使用的光电开关的类型，以免操作错误或造成设备损坏。
2.安装光电开关：光电开关通常需要与被控制的设备相连，因此在安装之前，要选择一个适当的位置，并确保与被控制设备之间无遮挡物。
3.配置光电开关参数：不同类型的光电开关具有不同的参数设置方式。
一般来说，光电开关的参数包括感应距离、光电阻值等。
通过配置这些参数，可以实现对光电开关的精确控制。
4.检查光电开关连接：在使用之前，要检查光电开关与被控制设备的连接是否稳固。
一个松动的连接可能会导致信号失效或设备不正常工作。
5.调试光电开关：光电开关安装完成后，需要进行调试。
调试的过程中，可以通过对光照强度进行调整，来检查光电开关的工作效果。
6.应用特定场合：光电开关可以应用于不同的场合，如测距、测速、包装等。
在使用光电开关的时候，要根据具体场合的需求，进行相应的设置和调整。
7.维护光电开关：光电开关使用一段时间后，可能会出现一些问题，如光线衰减、光电阻老化等。
在这种情况下，需要进行维护和更换。
定期检查光电开关的状态，可以保证其正常工作。
总结：光电开关是一种使用光电原理工作的传感器。
使用光电开关需要先确认光电开关类型，然后安装光电开关并配置参数。
在使用过程中，要注意检查连接，进行调试，并根据具体场合的需求使用。
定期维护光电开关可以保证其正常工作。
光电开关的安装如何
光电开关的安装如何光电开关是一种使用光敏元件来检测物体或人员是否通过的传感器。
它广泛应用于自动门、电梯、自动售货机、自动取款机、垃圾桶等自动控制装置中，以实现自动开关、定时开关等功能。
安装光电开关需要注意一些细节，下面将详细介绍光电开关的安装步骤和注意事项。
一、确定安装位置在安装光电开关之前，首先要确定安装位置。
安装位置的选择应基于应用需求和设计要求，以确保光电开关能准确感应到物体通过。
一般来说，光电开关应安装在物体通过的位置上方或侧面，以保证光束可以正常射到物体上。
二、准备安装工具和材料在安装光电开关之前，需要准备一些常用的安装工具和材料，例如电钻、螺丝刀、尺子、螺丝、导线等，以便进行安装。
三、安装电源线光电开关通常需要接入电源供电，因此首先需要将电源线接好。
使用电钻在适当位置开孔，将电源线从开孔处穿过，并用螺丝固定在墙壁或地板上。
四、安装光敏元件光敏元件是光电开关的核心部件，它通过发射和接收光来检测物体或人员的通过。
将光敏元件安装在合适的位置上，并使用螺丝固定好。
安装时要注意光敏元件的朝向，确保其能够正常发射和接收光束。
五、连接电路在安装光电开关时，还需要连接相应的电路。
首先要将电源线连接到光电开关的电源端口，然后将光敏元件的接收端口与其他控制设备的输入端口相连接，以实现自动控制功能。
连接电路时要确保接线正确，避免接错或短路。
六、调试和测试安装完成后，还需要进行调试和测试。
首先要检查光电开关的工作状态，确保光敏元件能够正常发射和接收光束。
然后将物体或人员放置到感知范围内，观察光电开关的反应是否准确。
如果存在问题，可以调整光敏元件的位置或角度，或者检查电路连接是否正确。
七、固定和整理调试和测试完成后，应将光电开关固定好，确保其位置稳固而不易松动。
同时还应整理好电线，避免电线乱拉乱扯，以免影响光电开关的正常工作。
八、注意事项在安装光电开关时，还需要注意以下几点：1.安装位置应选择光线充足、物体通过频繁的地方，以确保光电开关能够正常工作。
三光红外对射接线与调试方法
三光红外对射接线与调试方法三光红外对射是一种被广泛应用于门禁系统、安防系统等领域的探测器，主要用于检测物体在检测范围内通过的情况。
它由发射器和接收器两部分组成，发射器发出红外光束，接收器接收光束，当光束被物体遮挡时，接收器会发出信号。
接下来，本文将介绍三光红外对射的接线方法及调试方法。
一、三光红外对射接线方法1.电源接线：将三光红外对射的电源线连接到正负极，并确保电源接线无误。
2.报警触点接线：对于需要报警的情况，将报警触点线连接到控制器的报警输入端口上。
3.输出信号接线：根据具体需求和设备说明，将三光红外对射的输出信号线连接到相应的控制器或报警设备上。
二、三光红外对射调试方法1.检查接线：调试前，仔细检查所有接线是否正确连接，确保电源线、报警触点线和输出信号线都连接到正确的位置。
2.检测光束：使用红外线探测器或手机相机等工具，检测发射器是否发出红外光束，接收器是否能接收到光束。
若无光束，则可能是设备故障或光源故障。
3.调整对齐：确保发射器和接收器之间的对准角度合适，以确保红外光束可以正常通过。
4.调整灵敏度：根据具体需求，调整三光红外对射的灵敏度。
通过调整灵敏度，可以控制对射器对通过物体的大小、速度等参数的检测响应。
5.测试报警功能：如果需要报警功能，可以通过遮挡光束来测试报警是否正常。
确保报警触点接线正确，并使其与控制器连接。
6.定期检修：三光红外对射在使用过程中，还需要定期进行检修和维护，确保其工作状态良好。
检查电源线是否损坏，接收器的接收面是否清洁等。
以上是三光红外对射的接线方法及调试方法的简要介绍。
三光红外对射是一种重要的安防设备，正确的接线和调试可以确保其正常工作，提高门禁系统和安防系统的安全性和可靠性。
光电开关使用说明书
光电开关使用说明书1. 产品介绍光电开关是一种基于光电传感技术的装置，可通过光电感应实现物体的检测和控制。
本产品采用先进的光电技术和高品质材料制造而成，具有高精度、可靠性以及防水防尘的特点。
2. 安装步骤2.1 准备工作在安装光电开关之前，请检查以下事项：- 确保供电电压符合产品规定的电压要求；- 准备好所需的安装工具（如螺丝刀、扳手等）；- 学习了解产品的操作手册和安装要求。
2.2 安装位置选择根据实际需要，选择合适的安装位置。
光电开关可以安装在墙壁、天花板或地面上，确保与被控对象的距离和视线畅通。
2.3 连接电源和设备根据产品说明书，正确连接光电开关的电源和被控设备。
请注意正负极的连接，确保电源稳定和可靠。
2.4 调整参数根据具体情况，通过光电开关上的参数调节旋钮，调整灵敏度和触发范围。
根据需要，您还可以调整工作方式（如常开或常闭）。
3. 使用方法3.1 启用光电开关在完成安装和调整后，请确保光电开关与电源连接正常，并保证供电稳定。
打开电源，光电开关将开始正常工作。
3.2 检测和触发根据您的具体需求，将待检测物体放置在光电开关的检测范围内。
当物体进入或离开检测范围时，光电开关将根据调整的参数进行触发，并输出相应的信号。
3.3 注意事项- 避免将光电开关安装在高温、潮湿或易受振动的环境中，以免影响产品的性能和寿命；- 定期检查和清洁光电开关，确保其表面干净，并清除可能影响传感器工作的灰尘或污垢；- 在使用过程中，如发现光电开关存在性能问题或异常情况，请立即停止使用，并联系售后服务中心进行检修或更换。
4. 维护和保养为了确保光电开关的正常工作和延长其使用寿命，请定期进行维护和保养：- 检查电源线和连接器是否牢固；- 清洁传感器和接收器的镜头，避免积灰和污垢的影响；- 定期校准光电开关的参数和灵敏度，以保证其工作精度。
请根据您的具体产品型号和使用情况，详细阅读产品说明书，并按照要求进行正确的安装、调整和使用。
光电开关设计说明书
光电开关设计说明书设计说明书：光电开关一、引言光电开关是一种基于光电传感器技术的设备，能够通过感应光线的变化来控制电路的开关状态。
本文档旨在提供一份完整的光电开关设计说明书，从原理、设计流程到具体参数等多个方面进行详细介绍。
二、原理及工作方式光电开关的工作原理是基于光电传感器的光控电路。
光电传感器能够将光信号转化为电信号，通过对光信号的检测和处理来实现电路的控制。
具体工作方式如下：1.发射端：光电开关通过发射端发射光线，光线通常为红外线或激光线，以确保不受外界光照强度的干扰。
2.接收端：接收端对反射光线进行接收，并将接收到的光信号转化为电信号进行处理。
3.比较电路：光电开关内部设有比较电路，用于判断输入光信号的强弱和频率，从而确定开关状态。
三、设计流程1.确定需求：根据具体应用场景，确定光电开关的性能指标、工作范围、响应速度等。
2.选取光电传感器：根据需求选择合适的光电传感器模块，考虑灵敏度、响应速度、工作电压等因素。
3.电路设计：根据选定的光电传感器模块，设计光电开关的电路，包括发射端、接收端、比较电路等。
4.参数调试：对设计好的光电开关进行参数调试，包括发射端和接收端的光强度调节、灵敏度调整等。
5.性能测试：对调试好的光电开关进行性能测试，如稳定性测试、响应速度测试等。
6.优化改进：根据测试结果进行优化改进，确保光电开关在不同环境下都能稳定、可靠地工作。
四、具体参数1.光电传感器类型：红外线传感器2.工作电压：DC12V3.检测距离：0-10m4. 响应速度：≤10ms5.工作温度：-20℃至60℃6.防尘防水等级：IP67五、安装与使用1.安装：将光电开关安装在需要控制的对象附近，确保发射端的光线能够直接照射到接收端。
2.连接电路：按照光电开关的接线图，连接好电源和控制电路。
3.调试设置：调整发射端和接收端的位置和角度，以确保光线能够正常照射和接收。
根据具体需求，设置好光电开关的工作范围、响应速度等参数。
红外感应开关接线图【图解】
红外感应开关是以红外感应技术为基础的一种自动控制开关，可以通过感应外界散发的红外热量实现其自动控制功能，多应用于灯具，防盗门报警器等，应用相当广泛。
而我们今天要介绍的便是关于红外感应开关怎么接线的问题。
一，一般来说，开关没有两条火线，其中表示一条是火线电源进线，一条是通往灯泡的火线，在送上电的情况下，你可以先测一下两根线，有电的那根就是火线进线，没电的那根就是火线出线。
，接到开关的火线进火线出即可。
二，正常情况下开关是没有零线的，都是火线，零线一般用蓝色线，最好请有经验的电工师傅帮忙安装，以避免发生不必要的触电事故。
不同种类的感应开关，接线图也是不一样的。
以人体感应开关、微波感应开关和四线制感应开关为例。
红外线感应开关接线电路图红外感应开关安装1.安装时不得带电接线，严禁负载短路，控制日光灯、节能灯的产品，第一次加电使用，可能需要30～60秒内部电压建立时间，开关才可正常工作。
2.由于日光灯、节能灯启动电流较大，推荐一只开关控制2个以下负载。
3.不要把产品安装在有热气流通过的地方，远离暖气、空调，冰箱，火炉等空气温度变化敏感的地方。
如果控制负载为发热应大于1米。
4.无零线无应急控制的2线产品不必考虑接线极性，有应急控制或有零线产品必须按图接线（无应急控制产品EM端不接线）。
5.调节光控照度、延时时间旋钮时，应当用力适度，用力过大会对产品造成损坏。
6.探测范围内不得有隔屏、家具、大型盆景或其他隔离物。
7.不要直对窗口，防止窗外的热气流扰动和人员走动会引起误报。
8.顶装红外感应开关应离地面不宜过高，最好2.5-3米左右。
墙装面板开关可以安装在原开关位置，直接替换。
9.不要安装在门口、风道等有强气流活动的地方。
光控开关的调试方法
光控开关的调试方法
1. 嘿，先把光控开关安装好啊，就像给它安个家一样！然后呢，找到那个灵敏度调节的小按钮，就像寻找宝藏的钥匙一样。
比如你在一个暗暗的房间里，你想让它多灵敏一点，那就轻轻转动那个按钮呀！
2. 你知道吗，调试光控开关也有小窍门哦！就好像打游戏知道了秘籍一样！比如说白天的时候，你想让它不那么容易被触发，那你就把灵敏度调低一点嘛，这不难理解吧？
3. 哇哦，接下来这点很关键呀！看看光控开关周围的环境呗，有没有什么东西会干扰它呀！就像你走路的时候，会不会有东西挡着你呀。
比如有个很亮的灯一直照着它，那它可就容易出问题啦！
4. 嘿呀，还有呢，你得试试不同的光照条件呀！这就好比你去尝试不同口味的美食一样。
比如在傍晚有点暗的时候，看看它能不能准确工作呀。
5. 哎呀呀，别忘了检查线路连接呀，这可不能马虎！就像建房子要把根基打好一样。
如果线路没接好，那光控开关怎么能正常工作呢，你说是不是？
6. 然后呀，你可以多观察观察它的反应嘛，是不是很有趣呢！就像观察一只小动物的行为一样。
比如你拿着手电筒照一下，看看它怎么动作。
7. 最后哦，要有耐心呀！调试可不是一下子就能搞定的，就像你学一项新技能，得慢慢来呀！只有这样，才能让光控开关乖乖听话，为你服务呢！
我的观点结论就是：光控开关的调试需要细心和耐心，按照这些方法去做，你一定能成功！。
红外线器的安装与调试
目录中文摘要 (1)一、绪论 (3)二、红外线报警器的分类及原理 (5)（一）主动式红外报警器 (5)（二）被动式红外报警器 (6)三、产品的整体设计及原理 (8)（一）设计原理 (8)（二）电路主要原件介绍 (15)四、红外线报警器的安装与调试 (19)（一）实际安装 (19)（二）实际调试 (20)结束语 (23)致谢 (24)参考文献 (25)红外线报警器的安装与调试摘要通过介绍红外传感器的工作原理，给出了一种电红外报警器的结构原理及其应用电路。
这种电路把红外线的隐蔽性很好地应用于报警系统中，从而实现了防盗报警功能，达到了安全防护之目的。
该报警器能探测人体发出的红外线，由红外线传感器、信号放大电路、电压比较器、延时电路和报警指示电路等组成。
当人进入报警器的监视区域内，即可发出报警信号，适用于家庭、办公室、仓库、实验室等比较重要场合防盗报警。
概述了红外辐射的知识、红外传感器的结构和工作原理。
利用红外传感器设计了一种被动式红外报警电路,分析了该电路的功能和工作原理。
红外传感器具有很多的优点,在防盗、警戒等装置中应用较广。
关键词红外线报警器单片机主动式报警被动式报警一、绪论随着时代的不断进步，人们对自己所处环境的安全性提出了更高的要求，尤其是在家居安全方面，不得不时刻留意那些不速之客。
现在很多小区都安装了智能报警系统，因而大大提高了小区的安全程度，有效保证了居民的人身财产安全。
由于红外线是不可见光，有很强的隐蔽性和保密性，因此在防盗、警戒等安保装置中得到了广泛的应用。
为了防止各种偷盗和暴力事件的发生和危害,确保大厦的安全,生命和财产不受损害,智能保安系统的设置是必要的。
随着科技的发展,新的犯罪手段对保安系统也提出了新的要求,在信息时代的今天,对钱、财物、人身安全的保护是一方面,而对储存在计算机里的大量的重要文件、数据,更需要保护。
在一个智能化大厦内,不仅对外部人员要防范,对内部人员也需要加强治理;对某些重要的地点、物品,以及重要的人物也需要非凡的保护。
光电开关调试方法说明书
光电开关调试方法说明书一、引言光电开关是一种常用的感应器件，用于检测物体的存在或位置，广泛应用于自动化控制系统中。
为了确保光电开关的正常工作，本文将详细介绍光电开关的调试方法，以帮助用户正确安装和调试光电开关。
二、安装准备1. 确认光电开关的型号和规格符合实际需求；2. 根据设备的安装要求，选择合适的安装位置；3. 准备好所需的工具和材料，如螺丝刀、螺栓、固定支架等。
三、安装步骤1. 将光电开关固定在安装位置上，确保固定牢固并且与被检测物体的距离符合要求；2. 连接光电开关的电源线和信号线。
注意保持线缆的整洁，避免过于蜷曲或拉扯；3. 如果需要调整检测距离或角度，根据具体情况旋转光电开关的调节螺丝，直到满足要求。
四、调试方法1. 打开控制系统的电源，确保光电开关接受电源供电；2. 使用测试仪器，如示波器或数字多用表，检测光电开关输出信号的稳定性和准确性；3. 通过遮挡或放置试验物体来触发光电开关，观察信号是否正常触发，以及触发的反应时间；4. 如发现异常情况，可重新检查光电开关的安装是否正确，线路连接是否松动等；5. 如需要调整灵敏度或触发阈值，根据光电开关的调节方式进行相应调整，一般可通过旋转调节螺丝或按动调节钮来完成；6. 调试完成后，重新检测并确认光电开关的性能满足要求。
五、注意事项1. 在调试过程中，注意安全操作，避免电源电击和其他伤害；2. 根据不同的环境和需求，选择合适的光电开关类型和参数；3. 避免光电开关与强磁场、高温、潮湿等环境直接接触，以免影响其性能；4. 定期检查光电开关的工作状态，清理灰尘和污垢，确保其正常运行。
六、总结本文详细介绍了光电开关的调试方法，包括安装准备、安装步骤、调试方法以及注意事项。
通过正确的调试方法，可以确保光电开关的正常工作，提高自动化控制系统的稳定性和可靠性。
在使用光电开关之前，请务必仔细阅读本说明书，并按照说明进行正确的安装和调试。
如有其他疑问或需求，请参考相关专业人士的建议。
光电开关的原理与接线方法
光电开关的原理与接线方法光电开关是一种利用光电效应工作的开关装置。
它通过光电传感器将光信号转换为电信号，从而实现对电路的控制。
光电开关的工作原理是基于光电效应，即当光线照射在物质上时，物质会发生电子的光电子效应。
光电开关通常包括一个光源和一个光电传感器两部分。
光源发出的光线照射到物体上，然后被光电传感器接收并转换成对应的电信号，最终通过电路控制相关设备的运行。
一般来说，光电开关可分为发射型和反射型两种类型。
发射型光电开关是指发射器和接收器分开安装的情况，通过照射物体上的目标来接收反射光线实现信号的检测。
反射型光电开关则是指发射器和接收器合二为一，通过发射的光线被反射回来接收来实现信号的检测。
根据实际需求，可以选择合适的光电开关类型。
在接线方法上，首先需要将光源连接到电源上，通常是通过继电器或直接连接电源进行供电。
然后将光电传感器与控制设备连接，控制设备可以是继电器、PLC 或其他相关设备。
接线时需要注意以下几点：1. 确保光源和光电传感器的电源极性正确连接，避免电流反向流动导致设备损坏。
2. 根据实际需求，选择合适的控制方式连接光电传感器与控制设备。
可以使用继电器或PLC作为中间控制元件，方便与其他设备的协调控制。
3. 根据具体应用情况，对光电传感器进行调试和调整。
可以通过调节光源的亮度、位置和角度等参数来优化光电开关的探测效果。
4. 在接线过程中，保持电路的良好接触，避免接线松动或接触不良造成误操作或设备故障。
需要特别注意的是，在现实应用中，光电开关的安装位置和角度与光源的亮度都会对光电开关的探测效果产生明显的影响。
因此，在实际应用中，需要根据具体情况进行现场测试和调整，以达到最佳的探测效果。
在光电开关的应用领域中，由于其高灵敏度、快速响应和无接触控制等特点，被广泛应用于物流、自动化生产线、包装机械、机器人等领域。
比如在自动化生产线上，可以利用光电开关实现对产品的自动检测和计数，从而提高生产效率和质量控制。
红外线光控开关电路图及工作原理
红外线光控开关电路图及工作原理一、特点该装置采用锁相环单音检测电路ＬＭ５６７构成自发射自接收的闭环控制形式。
就是说，把ＬＭ５６７产生的方波电信号调制在红外线光信号上并发射出去，红外线光敏二极管接收该信号，并把其变为电信号，经放大，又被该ＬＭ５６７自身检测。
这样，ＬＭ５６７自身的振荡频率与要接收的信号频率永远相同，即使由于某种原因使ＬＭ５６７的振荡频率发生了变化。
在一定的频带宽度内，由于ＬＭ５６７只对与自身振荡频率非常接近的信号产生响应，而对其他频率的干扰信号不响应，所以，该装置具有可靠性高、抗干扰性强、安装调试简单的特点。
该装置可应用于自动门、自动水龙头、防盗报警、危险区域误入报警、警戒区域侵入报警等控制。
二、工作原理电路原理图见图１。
红外线光敏二极管ＰＨ检测到由红外线发射二极管ＬＥ发出的红外线光信号，并将其转换成电信号。
该信号经由ＩＣ１Ａ构成有源高通滤波器，滤除外界低频干扰信号；再经ＩＣ１Ｂ、ＩＣ１Ｃ两级固定增益放大器的放大、以及ＩＣ１Ｄ可调增益限幅放大器的放大，进入锁相环单音检测电路ＩＣ２的第③脚。
ＩＣ２检测到与自身振荡频率相同的信号后，其第⑧脚输出低电平，使继电器ＤＬ吸合，触点Ｓ１、Ｓ２接通，控制其他设备。
ＩＣ２第⑧脚的最大吸入电流为１００ｍＡ。
ＩＣ２第⑤脚输出的方波信号，经Ｃ８、Ｒ１６组成的微分电路和Ｎ１、Ｎ２驱动电路，使红外线发射二极管发出该频率调制的红外线光信号。
微分电路使正方波信号变为低占空比的方波信号。
用低占空比方波调制红外线发射管，可提高红外线发射管的工作效率，即其峰值电流很大，而平均工作电流却很小。
这样，有利于红外线光敏二极管的接收。
电阻Ｒ１２、Ｒ１３和电解电容Ｅ３是集成电路ＩＣ１的中点电位偏置电路，使ＩＣ１工作于单电源方式。
该装置有两种工作方式。
一种是：红外线发射二极管和红外线光敏二极管都在同一侧，构成反射检测方式，见图２。
另一种是：红外线发射二极管在一侧，而红外线光敏二极管在另一侧，构成对射式检测方式，见图３。
红外发射接收电路的调试
三、红外电路调试的一般步骤
通电测试
给电路接上5V电压，观察电路是否有异样，触摸 下芯片，看芯片有没有发烫。
再用万用表测量电路的电压是否正常。 调整好信号发生器的参数，将信号发生器的信号
连接到红外发射电路，观察接收电路中发光二极 管的变化。 调整可调电阻，以及信号发生器的频率再看现象。
三、红外电路调试的一般步骤
通电测试
如果观察到红外接收电路中的发光二极管随 着信号发生器的频率变化而变化，说明电路没有问 题，如果出不来现象，将继续检查电路，排除故障， 直到现象出现为止。
四、红外电路调试注意事项
发光二极管导通电流不能太大（小于200mA），所以在发光二极管电路中串联
1
电阻R0=（Vcc-Vf）/If （Vf正向导通电压1~2V；If导通电流2~10mA）。
红外发射接收电路的调试
Lorem ipsum dolor sit amet, consectetur adipisicing elit.Lorem ipsum dolor sit amet, consectetur adipisicing
一、电路调试引入
实践表明，一个电子装置，即使按照 设计的电路参数进行安装，往往也难于 达到预期的效果。
红外发光二极管一般配对使用，如红外发射管SE303配接PH302，发射管的导
2
通电流为30mA~50mA，功率为1~2.5mW，接收管电流为5~10mA，发射/接收距离
一般为50m左右，但实际存在干扰，一般要求近距离对接。
3
在通电前必须检查电路无误才可。
信号发生器输出的电压Vp-p值1.5~2.5V，建议频率不超过10Hz，在TTL
一、电路调试引入
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
课题五红外线光电开关电路的安装与调试
1．实训目的
（1）熟悉红外线发射、接收管的使用方法。
（2）熟悉光电转换电路的构成和应用。
（3）学习组装调试一种红外线光电开关电路。
（4）掌握小型继电器的结构及接线方法。
2．实训设备及器件
（1）实训设备：直流稳压电源1台，万用表1只，面包板1块。
（2）实训器材：红外线光电开关，小型继电器，施密特触发器，二极管，三极管，LED，电阻。
3．实训电路及说明
在电子电路中，红外线的发射与接收一般是使用红外发光二极管和红外接收管完成的。
这种半导体器件体积可以做的很小，具有重量轻、功耗低、使用寿命长、发出的光均匀稳定等特点。
此外，它的最大特点是：这种发光二极管发出的红外光为不可见光，当发出的光束被某一特定的信号调制后，只有专门的调制电路才可接收到，这就具有很强的抗干扰性和保密性。
因此在诸如电器的遥控电路、重要部门的防盗报警机构以及其他自控装置中被广泛应用。
本课题学习使用以红外发射、接收管作为传感器组成的红外光电开关电路，其原理图如图2-5-1所示。
图2-5-1红外线光电开关电路
在这个电路中，使用了通用红外线光电开关作为红外线传感器，其外形如图2-5-2所示。
这个组件内含有一只微型红外线发射管与一只微型接收管，它主要用于复印机、打字机、冲床等作限位控制、光电计数等。
图2-5-2 红外线光电开关外形图
电路中IC为带有施密特触发器的反相器，用于对信号整形；VT1、VT2构成复合管与继电器K组成了控制执行电路。
电路的工作原理是：红外发射管RLED在通电情况下发出不可见的红外光束，照射在接收管VTG上，接收管VTG实质上相当于一个基极受光照控制的三极管，由于它的基区面积较大，所以当有光照射时，在基区激发出自由电子空穴对，其作用相当于向基区注入少数载流子，效果与引入基极电流一样，因此，能够在集电极回路产生较大的电流，使接收管VTG导通，A点呈低电平，反相器则输出为高电平，它使VT1、VT2导通，继电器K吸合，常开触点闭合。
只要在发光管和接收管之间遮挡光线，VTG便截止，A点即由低变为高电平，使反相器输出变为低电平，VT1、V T2截止，继电器K常开触点断开。
值得注意的是，在接收管由亮到暗，或由暗到亮的过程中，晶体管要经过导通和截止的临界状态，十分不稳定，会产生一连串的抖动脉冲。
为了消除这种抖动干扰，通常采用施密特触发器来担任整形，以便得到理想的矩形波形，图中IC选用六施密特触发器40106，只用其中的一个单元。
电路中9014与9013连接成复合管形式，它使得电路具有很高的电流放大系数，只要给VT1提供较小的基极电流就可以给继电器提供足够的吸合电流。
在本课题中小型继电器J2C-23F的工作原理及接线方法参见附录四。
与继电器并联的续流二极管VD是用来限制继电器断电时电感线圈所产生的感生电动势，以免晶体管c、e间的电压过大，超过晶体管的U（BR）CEO而将晶体管击穿。
4．实训内容及步骤
（1）、用万用表对红外发射、接收管、9013、9014三极管、继电器等元器件进行检测。
测量红外线发射管的方法很简单，使用万用表电阻档，按照测量普通二极管的方法，即很容易地判别出其正、负极及其性能。
测量接收管的方法是：使用指针式万用表R×1K档，红黑表笔分别接接收管的两只引脚，其中一次测量的电阻值较大，此时将接收管的受光面用强光照射（手电筒光线即可），若其电阻值明显减少，则万用表黑表笔接的引脚为接收管的集电极，红表笔所接为发射极。
（2）、按图2-5-1所示电路组装电路，检查无误接通电源。
若发光二极管不亮，应检查电路安装是否正确，若发光二极管亮，在红外发射、接收管之间加以遮挡，继电器释放，则电路视为正常。
（3）、测量红外线开关遮挡前后的UA、UB1、UC2，记入表2-5中。
表2-5
遮挡前遮挡后
UA/V
UB1/V
UC2/V
（4）、用示波器观察并记录遮挡前后UA、UB1、UC2的波形及参数。
5．实训报告
（1）对实验过程中出现的故障进行仔细分析，找出原因并记录之。
（2）处理实验数据，总结本次实训的心得体会并完成实训报告。
6．预习思考题
（1）说明图2-5-1中二极管VD的作用。
若不接VD，可能产生什么后果？
（2）利用红外线光电开关电路，设计一种实际工业控制过程电路，用简洁的语言和方块图描述该电路的工作过程，包括说明红外线对管的安置方法及继电器驱动的电气设备（如泵、电机等）。
