西门子设置IP地址

MCGS触摸屏与与西门子S7-1200PLC以太网通讯

MCGS触摸屏与与西门子S7-1200PLC以太网通讯
一、查看西门子1200PLC的iP地址，并做简单的设置
首先单击“可访问设备”打开界面后，选选择 PG/PC 接口的类型，在PG/PC 接口中选择自己与PLC 相连的网卡，点击“开始搜索”，过一会就出出现包括 PLC 在内的所有的可访问设备的 IP
或在项目树中选中当前PLC鼠标右键
在PROFINET接口选择以太网地址查看或修改IP地址
接着在防护与安全选中连接机制勾选允许........
完成以上几步简单操作后，选择编译并下载至CPU
二、MCGS触摸屏的操作
设置 MCGS 的 IP 地址
为了能与 PLC 通信，应将 MCGS 的 IP 设为同一网段。

首先需要
在触摸屏（型号为TPC7062ti）开机显示进度条时点击屏幕，出现启动选项时进度系统维护
选择设置系统参数
选择IP地址
设置和PLC相同网段的地址后点击OK
然后打开MCGS组态软件新建项目
选择设备窗口，并进行设备组态
本地IP选择触摸屏的地址；远端IP选择PLC的地址
在用户窗口新建简单的画面关联PLC的变量后下载
完成后输入正确的触摸屏IP地址后，选择下载。

西门子S7-200 SMART系统手册说明书

人身安全的提示用一个警告三角表示，仅与财产损失有关的提示不带警告三角。

警告提示根据危险等级由高到低如下表示。

危险表示如果不采取相应的小心措施，将会导致死亡或者严重的人身伤害。

警告表示如果不采取相应的小心措施，可能导致死亡或者严重的人身伤害。

小心表示如果不采取相应的小心措施，可能导致轻微的人身伤害。

注意表示如果不采取相应的小心措施，可能导致财产损失。

当出现多个危险等级的情况下，每次总是使用最高等级的警告提示。

如果在某个警告提示中带有警告可能导致人身伤害的警告三角，则可能在该警告提示中另外还附带有可能导致财产损失的警告。

合格的专业人员本文件所属的产品/系统只允许由符合各项工作要求的合格人员进行操作。

其操作必须遵照各自附带的文件说明，特别是其中的安全及警告提示。

由于具备相关培训及经验，合格人员可以察觉本产品/系统的风险，并避免可能的危险。

按规定使用 Siemens 产品请注意下列说明：警告 Siemens产品只允许用于目录和相关技术文件中规定的使用情况。

如果要使用其他公司的产品和组件，必须得到 Siemens推荐和允许。

正确的运输、储存、组装、装配、安装、调试、操作和维护是产品安全、正常运行的前提。

必须保证允许的环境条件。

必须注意相关文件中的提示。

商标所有带有标记符号 ® 的都是 Siemens AG的注册商标。

本印刷品中的其他符号可能是一些其他商标。

若第三方出于自身目的使用这些商标，将侵害其所有者的权利。

电脑连接S7 200 Smart和SmartLine IE 700 V3

电脑连接S7 200 Smart和SmartLine IE 700 V3
一、连接方式：
二、设置
分别安装好PLC和HMI对应软件（西门子官网下载）
1.PLC
打开软件，选择菜单栏PLC，随后选择PLC项目。

在打开窗口中选择查找PLC。

找到之后可以更改IP地址。

更改完成后即可，无需其他设置。

2.HMI
HMI通电，在HMI屏上选择以太网设置，设置IP地址192.168.0.2即可（也可以检查一下高级选项，看是不是启用的以太网通讯。

其实此HMI只有以太网通讯了。

）。

打开软件，选择下载按钮。

弹出窗口会要求输入IP地址。

输入完成即可，无需其他设置。

备忘：如果通讯过程中，遇到问题，耐心检查网络，插头情况。

设置上无需其他设置。

西门子交换机配置步骤

西门子X400配置说明:
第一步:通过S7以太网节点搜索X400的MAC地址,并为其分配IP地址和网关等,如下图
第二步:打开电脑或西门子PC677设置TCP/IP地址和网关.如下图
第三步:打开相对应的那套PLC硬件组态设置网关,如下图:
第四步:打开INTERNET浏览器,在址栏输入为X400设置的IP地址出现X400设置画面.如下图:
第五步:选择X400 Ring Config将Redundancy Mode设置为禁用.如下图:
第六步:点击SWITCH选择VLAN新建一个ID并为其分配地址(下图的地址是6.1)如下图:
第七步:选择Router下的Subnets为刚建立的ID号设置IP地址(此IP地址是根据X400刚设置的ID号的地址口6.1所对应的光纤连接到的那套PLC的网关)等,如下图:
第八步:选择VLAN下的Ports点击对应的地址6.1为其设置对应的ID号.如下图
第九步:ID号所对应的地址需要点击成U状后才会生效,但是由于系统默认的ID号把所有的地址都设置为生效了这样我们新建的这个就会和默认的冲突而报错,因此需要将默认的地址取消掉如下图:(最上面的是系统默认的ID号)。

西门子以太网通讯设置

西门子以太网通讯一、功能：S7-200做客户机(主站)，S7-300做服务器(服务器)二、硬件配置：1.CP243-12.CPU2243.CPU3144.CP343-1三、设置步骤：第一步打开S7-200编程软件MicroWIN，在工具栏中选择以太网向导第二步读取CP243-1【以太网模块】。

注意：PC与S7-200连接正常才能读取到第三步选择以太网模块第四步输入【CP243-1 】的IP地址192.168.0.50 注意IP设置与S7-300侧要在同一个网段第五步配置连接数【最多连接8路】以太网模块要占用地址，建议放在最后插槽连接数：根据实际的连接数配置第六步1.选择客户机连接【s7-200为客户机】2.【03．02】----03：单边通信02: S7-300CPU模块的插槽号【10：00】----1：固定0：连接号00：s7-200CPU模块的位置3. 输入CP343-1的IP地址【在S7-300的硬件组态中设置】4. 单击“数据传输”，进入配置窗口。

注意：连接号一定要记住，在编程的时候会应用到第七步1.选择向服务器读取数据2.选择读取数据的大小【最大212个字节】3.数据的对应关系。

【把S7-300“DB10.DBB0开始的10个字节”的数据读取到本地“VB0开始的10个字节”中】4.配置完后点击【新转输】注意：传输号要记住，在编程中要应用到第八步1. 选择向服务器写入数据2. 选择写入数据的大小【最大212个字节】3. 数据的对应关系。

【把本地“VB10开始的10个字节”的数据写入到S7-300“DB10.DBB10开始的10个字节”中】4.配置完后点击确认注意：传输号要记住，在编程中要应用到第九步选择保护[通信子程序在S7-200占用的V区地址,不能与编写程序时用的V区地址重复]第十步配置完后点击【下一步】第十一步完成以太网通信配置点击【完成】第十二步在S7-200中编写以太网通信程序Chan_ID 连接号【地址在以太网配置完后自动生成，可以在符号表中查看】Data 转输号【地址在以太网配置完后自动生成，可以在符号表中查看】START发送、接收不能同时进行【自振荡比较来错开控制】Abort为“1”时取消S7-200做客户机：S7-300侧不需要写程序，只要把硬件组态正确，以太网模块的IP设置与S7-200以太网向导中配置的保持一致，此外还要建立与S7-200数据传输大小相对应的DB块。

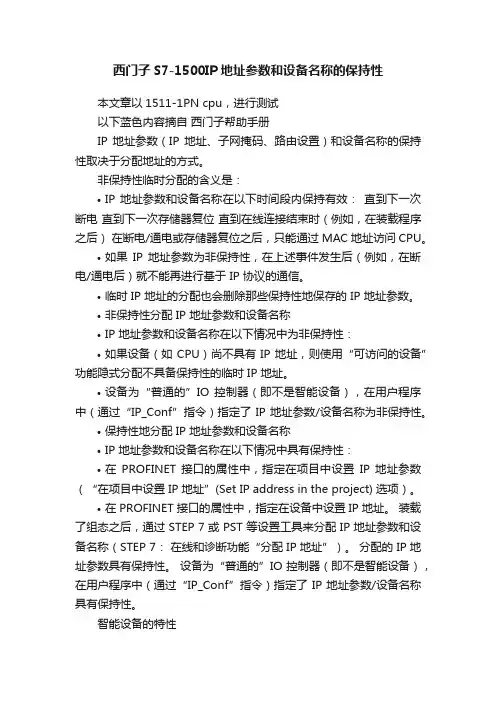

西门子S7-1500IP地址参数和设备名称的保持性

西门子S7-1500IP地址参数和设备名称的保持性本文章以1511-1PN cpu，进行测试以下蓝色内容摘自西门子帮助手册IP 地址参数（IP 地址、子网掩码、路由设置）和设备名称的保持性取决于分配地址的方式。

非保持性临时分配的含义是：•IP 地址参数和设备名称在以下时间段内保持有效：直到下一次断电直到下一次存储器复位直到在线连接结束时（例如，在装载程序之后）在断电/通电或存储器复位之后，只能通过 MAC 地址访问 CPU。

•如果IP 地址参数为非保持性，在上述事件发生后（例如，在断电/通电后）就不能再进行基于 IP 协议的通信。

•临时 IP 地址的分配也会删除那些保持性地保存的 IP 地址参数。

•非保持性分配 IP 地址参数和设备名称•IP 地址参数和设备名称在以下情况中为非保持性：•如果设备（如 CPU）尚不具有 IP 地址，则使用“可访问的设备”功能隐式分配不具备保持性的临时 IP 地址。

•设备为“普通的”IO控制器（即不是智能设备），在用户程序中（通过“IP_Conf”指令）指定了 IP 地址参数/设备名称为非保持性。

•保持性地分配 IP 地址参数和设备名称•IP 地址参数和设备名称在以下情况中具有保持性：•在PROFINET 接口的属性中，指定在项目中设置IP 地址参数（“在项目中设置 IP 地址”(Set IP address in the project) 选项）。

•在 PROFINET 接口的属性中，指定在设备中设置 IP 地址。

装载了组态之后，通过 STEP 7 或 PST 等设置工具来分配 IP 地址参数和设备名称（STEP 7：在线和诊断功能“分配 IP 地址”）。

分配的 IP 地址参数具有保持性。

设备为“普通的”IO 控制器（即不是智能设备），在用户程序中（通过“IP_Conf”指令）指定了 IP 地址参数/设备名称具有保持性。

智能设备的特性在智能设备 PROFINET 接口的属性中，指定在设备中设置 IP 地址参数。

西门子交换机X400配置步骤

西门子X400配置说明:
第一步:通过S7以太网节点搜索X400的MAC地址,并为其分配IP地址和网关等,如下图
第二步:打开电脑或西门子PC677设置TCP/IP地址和网关.如下图
第三步:打开相对应的那套PLC硬件组态设置网关,如下图:
第四步:打开INTERNET浏览器,在址栏输入为X400设置的IP地址出现X400设置画面.如下图:
第五步:选择X400 Ring Config将Redundancy Mode设置为禁用.如下图:
第六步:点击SWITCH选择VLAN新建一个ID并为其分配地址(下图的地址是6.1)如下图:
第七步:选择Router下的Subnets为刚建立的ID号设置IP地址(此IP地址是根据X400刚设置的ID号的地址口6.1所对应的光纤连接到的那套PLC的网关)等,如下图:
第八步:选择VLAN下的Ports点击对应的地址6.1为其设置对应的ID号.如下图
第九步:ID号所对应的地址需要点击成U状后才会生效,但是由于系统默认的ID号把所有的地址都设置为生效了这样我们新建的这个就会和默认的冲突而报错,因此需要将默认的地址取消掉如下图:(最上面的是系统默认的ID号)。

西门子PLC与PC连接说明

1、s400/s300的IP地址：xxx.xxx.xxx.xxxx
2、连接时候的网卡选择：
RealtekPLCeFE Fa……（及为所用网卡）
打开siemens进入工作界面：“选择”-“设置PG\PC接口”选择关于RealtekPLCe FE Fa……的网卡：
3、打开siemens后，首先要新建两个项目，一个留作备份，另一个用作修改的原本。

4、将PLC上载到PC的方法：新建项目，名称可以由自己定，然后删除MPI，
，卡槽数为：s400=x；s300=x(查看PLC在第几个插槽即可)
5、登录密码：######(若有密码正确输入即可)
6、点开下载到PC的程序OB1，然后在“选项”--“符号表”→“符号表”—“导入…”加入备注信息，便于解读程序。

7、待当天任务全部结束后，记得要将s400的程序固化（要将程序写入到储存卡里边，不然断电重启后在PLC里边的程序就会丢失），PLC会自动重启，会造成信息错乱（正常情况）。

S300没有必要将程序存入储存卡，不会丢失。

电脑与西门子plc网口通讯设置

电脑与西门子plc网口通讯设置近年来，随着自动化技术的不断发展，西门子可编程逻辑控制器（PLC）在工业生产中扮演着越来越重要的角色。

作为工业控制系统的核心设备，PLC通过与电脑的通讯，实现对生产过程的全面监控和控制。

本文将介绍如何设置电脑与西门子PLC之间的网口通讯。

首先，为了实现正常的通讯，我们需要连接电脑和PLC之间的网口。

通常情况下，PLC会提供一个以太网口（Ethernet Port）或串行口（Serial Port），而大部分电脑都拥有以太网口。

在硬件上，我们只需使用一条网线将PLC的以太网口与电脑的以太网口相连即可。

需要注意的是，在连接网线之前，确保电脑和PLC都已经通电并处于正常工作状态。

接下来，我们需要在电脑上进行一些软件设置。

以Windows操作系统为例，首先打开控制面板，找到并点击“网络和Internet”选项。

然后，在网络和共享中心中选择“更改适配器设置”。

在这里，你将看到你电脑上所有已连接的网络设备，包括以太网口。

找到以太网口后，右键点击它并选择“属性”。

在属性窗口中，找到并点击“Int ernet协议版本4（TCP/IPv4）”。

在这个选项中，我们可以手动设置IP地址和子网掩码。

通常情况下，PLC会预设一个默认的IP地址和子网掩码，你需要确保电脑与PLC在同一个网段。

你可以根据PLC的设置手册，将电脑的IP地址设置为与PLC相同的网段。

完成IP地址和子网掩码的设置后，点击确定保存更改。

接下来，我们需要进行网络设置中的高级设置。

在高级设置窗口中，找到“默认网关”选项，并填写PLC的网关地址。

同样地，你可以在PLC的设置手册中找到对应的网关地址。

点击确定保存更改后，我们还需要进行一些额外的配置。

找到控制面板中的“网络和Internet”选项，再次进入网络和共享中心。

在左侧的面板中，选择“高级共享设置”，并将网络发现和文件共享设置为打开状态。

经过以上的设置，你的电脑就可以和PLC之间建立起通讯连接了。

S7 200 SMART 通讯问题—以太网设置

一：TCP 协议通讯（一）S7 200 SMART之间的TCP通讯TCP是一个因特网核心协议。

在通过以太网通信的主机上运行的应用程序之间，TCP 提供了可靠、有序并能够进行错误校验的消息发送功能。

TCP 能保证接收和发送的所有字节内容和顺序完全相同。

TCP 协议在主动设备（发起连接的设备）和被动设备（接受连接的设备）之间创建连接。

一旦连接建立，任一方均可发起数据传送。

TCP协议是一种"流"协议。

这意味着消息中不存在结束标志。

所有接收到的消息均被认为是数据流的一部分。

S7 200 SMART与之间的TCP通讯可以通过两边调用OUC(开放式用户通讯)指令库中的TCP_CONNECT、TCP_SEND、TCP_RECV、DISCONNECT指令来实现。

图1.开放式用户通讯库开放式用户通信库需要使用 50 个字节的 V 存储器。

开放式的用户通讯连接资源包括8个主动连接和8个被动连接。

只可从主程序或中断例程中调用库函数，但不可同时从这两个程序中调用。

所需条件：1、软件版本：STEP 7-Micro/WIN SMART V2.22、SMART CPU固件版本:V2.23、通讯硬件：TP电缆（以太网电缆）所完成的通讯任务：将作为客户端的PLC（IP地址为192.168.0.101）中VB0-VB3的数据传送到作为服务器端的PLC(IP地址为192.168.0.102）的VB2000-VB2003中。

S7-200 SMART 客户端编程1、设置本机IP地址在客户端设置IP地址为192.168.0.101图2.设置IP地址2、建立TCP连接调用TCP_CONNECT指令建立TCP连接。

设置连接伙伴地址为192.168.0.102，远端端口为2001，本地端口为5000，连接标识ID为1。

利用SM0.0使能Active，设置为主动连接。

图3.调用TCP_CONNECT指令指令的参数输入参数：EN ：使能输入Req：沿触发Active :TURE=主动连接（客户端）FALSE=被动连接（服务器）ConnID：连接ID为连接标识符，可能范围为0-65534。

西门子S7-1500冗余PLC 1500R CPU使用详细说明

西门子S7-1500冗余PLC 1500R CPU使用详细说明本说明是参考西门子官方使用手册《S7-1500冗余PLC 1500R使用入门》结合自己组态的一个工程来展开详细说明的，其中列出了西门子官方使用手册中没有提出的一些经常出错的地方：1 、S7-1500R冗余系统的理论说明1.1 软件及硬件要求SIMATIC S7-1500 R/H冗余PLC的冗余功能集成在冗余PLC操作系统中，不需要安装额外的冗余包。

软件要求为STEP7 Professional V15.1。

S7-1500R有两个CPU型号，CPU1513R-1PN和CPU1515R-2PN。

S7-1500R冗余PLC是通过电气接口PROFINET X1接口实现同步的，不需要额外的同步模块。

在S7-1500冗余PLC中，不支持本地机架模块的扩展组态，包括电源模块、通信模块、IO模块、工艺模块。

对于电源模块因为本地机架没有扩展模块，不需要PS电源扩展背板电源，可以安装PM电源为PLC供电，但不能在博途项目中组态。

一个支持NAP S2冗余协议的PROFINET IO设备可以同时与两个PROFINET IO控制器建立通信关系(AR),区分主AP和备AR，同时只有主AR与IO设备进行正常的IO数据交换，当主AR因故障断开后备AR切换为主AR开始与IO设备进行正常的数据交换。

目前西门子支持NAP S2的分布式IO设备如下所示：ET 200SP IM 155-6 PN HF (6ES7155-6AU00-0CN0), 固件版本≥ V4.2-6 PN/2 HF (6ES7155-6AU01-0CN0), 固件版本≥ V4.2-6 PN/3 HF (6ES7155-6AU30-0CN0), 固件版本≥ V4.2-5 PN HF (6ES7155-5AA00-0AC0), 固件版本≥ V4.2如果要与其它PROFINET IO控制器实现PROFINET通信，可通过下面支持NAP S2的PN\PN Coupler实现IO 控制器-IO控制器之间的通信：PN/PN Coupler (6ES7158-3AD10-0XA0), 固件版本≥ V4.21.2 网络结构在S7-1500R冗余系统中，冗余PLC必须安装在MRP冗余环网中，这是实现冗余PLC 主备之间实现组态和程序同步的必要条件CPU1513R冗余PLC只有PROFINET X1接口，可将上图中连接交换机Switch2的PC、Panel、Standard PLC连接到交换机Switch1实现与冗余PLC的通信。

西门子Step7如何给分站设置IP地址

西门子Step7如何给分站设置IP地址使用CU240S PN或CU240S PN-F控制单元的G120变频器支持Profinet 通讯。

要进行Profinet通讯，需要为变频器设置IP地址，在网络中，该地址必须是唯一的。

下面介绍如何为G120变频器设置IP地址。

首先，在硬件上完成PC机以太网接口与G120变频器控制单元PN口的连接，可以使用网线，建议使用西门子专用电缆与接头。

并在“Options” → “Set PG/PC Interface”菜单中，完成相关设置。

在“SIMATIC Manager”的“PLC”菜单（图1）中，打开“Edit Ethernet Node”对话框（图2）。

图1
在“Edit Ethernet Node”对话框（图2）中，点击“Browse”按钮，会自动搜索网络中的Profinet IO设备，并显示在列表中。

选中要分配IP地址的变频器（根据MAC地址选定，该地址在出厂时由厂家为每台Profinet IO设备分配，唯一并且不可修改；G120控制单元的MAC地址存储于参数r61002），并点击“OK”按钮。

图2
然后，根据图3中的顺序，为变频器设置IP地址，子网掩码（设置后，点击“Assign IP Configuration”按钮分配），设备名称（必须以字母开头，设置后，点击“Assign Name”按钮分配），点击“Close”按钮关闭对话框。

图3
至此，即完成了对变频器IP地址的设置。

IP地址相关参数：
r60000，设备名称；
r60001，IP地址；
r60002，MAC地址；r60003，网关；
r60004，子网掩码。

西门子在线或者不知道PLC的IP地址怎么更改它

在线或者不知道PLC的IP地址怎么更改它
未知2011年02月24日
问：我现在用的是SIEMENS400的PLC，现在想在线或者不知道CP443的IP的情况下，怎么能改成想要的IP地址呢，大虾们帮我解决一下吧，在下感激不尽！
答：首先设置SET PG/PC interface 接口为TCP/IP并指向自己计算机的网卡
然后，在STEP7主界面下，选择菜单PLC------------>Edit Ethernet Node（编辑以太网结点）,在弹出的窗口中选择Browse...(浏览），就可以找到实际连接的PLC网卡了，里面可以看到MAC和IP地址，选择该网卡后确认返回，然后就可以设置该网卡的IP地址和子网掩码，最后点击按钮Assign IP Configuration(分配IP配置），IP地址就成功分配了最后，访问PLC的时候，把计算机的IP地址设到同一网段，就可以通信了。

西门子200 Smart怎么获取IP地址和设置IP地址

通过指令实现S7-200 Smart获取IP地址和设置IP地址S7-200 Smart 固件版本V2.0及以上，STEP7-MicroWin Smart软件V2.0及以上提供指令GIP_ADDR可以实现在线获取PLC的IP地址；指令SIP_ADDR在线设置PLC的IP地址。

其中，IP 地址、子网掩码和网关值被写入永久性存储器。

指令位置见下图：图1. GIP和SIP指令注意：若要使用SIP_ADDR 指令，必须取消选中"IP地址数据固定为下面的值，不能通过其它方式更改"(IP address data is fixed to the values below and cannot be changed by other means) 复选框。

该组态复选框位于"系统块"(System Block) "通信"(Communication) 节点下的"以太网"(Ethernet) 字段中。

图2. 系统块中可以设置PLC固定IP地址设置电脑的固定IP地址与程序下载首先设置电脑的IP为固定地址：控制面板--“Network and Internet”--“Network and Share center”--“Local Area Connection”--“Properties”--“Internet Protocol Version 4(TCP/IPv4)”--见下图：图3. 设置电脑IP地址编写程序实现IP地址的获取和设置，建议使用变量触点获取IP地址，使用变量上升沿设置IP地址，如下图所示：图4. GIP和SIP的编程部分程序编译正确后，点击下载按钮进行下载操作。

在弹出的窗口中，查找PLC，如下图所示：图5. 查找PLC测试结果在指令中，IP 地址、子网掩码和网关输出给Dword，在程序监控表里可以单独对Byte 寻址，对应IP地址、子网掩码和网关如下图所示：图6. 获取IP地址程序监控及状态表监控在进行设置IP地址时，需要完整设置IP地址、子网掩码和网关。

西门子224XP与M430变频器USS协议设置

成庄矿华阳小区热网监控系统一、网线连接网线连接使用AB交叉接法A:绿白、绿、橙白、蓝、蓝白、橙、棕白、棕B:橙白、橙、绿白、蓝、蓝白、绿、棕白、棕换算：A: 1、2、3、4、5、6、7、8B: 3、6、1、4、5、2、7、8二、IP地址设置2.1 操作台：192.168.12.22.2 循环柜：192.168.12.42.3 给水柜：192.168.12.3三、变频设置3.1 循环柜频率：50Hz电压：400V电流：10.4A功率：5.5KW功率因素：0.88转速：2900效率：87.0%3.2 给水柜频率：50Hz电压：400V电流：26.4A功率：15KW功率因素：0.89转速：2936效率：90.3%四、变频器参数代码4.1 用户访问级别P0003=3，专家级4.2 开始快速调试P0010=1，快速调试4.3 选择工作地区P0100=0，功率KW，频率50Hz4.4 电机额定电压P0304=4004.5 电机额定电流P0305=10.4（26.4）4.6 电机额定功率P0307=5.5（15）4.7 电机功率因素P0308=0.88（0.89）4.8 电机额定效率P0309=87.0（90.3）4.9 电机额定频率P0310=504.10 电机额定转速P0311=2900（2936）4.11 选择命令源P0700=5，USS协议4.12 选择频率给定值P1000=5，USS协议4.13 选择传输波特率P2010=6，96004.14 选择USS结点地址P2011=0（1），1号变频和2号变频4.15 结束设置P3900=1五、模拟模块5.1 模拟8通道输入EM231拨码开关SWICH：00101输入量程范围：0-10V实际输入范围：2-10V（4-20mA并500欧高密电阻）AIW值IL=6400，IH=320005.2 模拟4输入1输出EM235拨码开关SWICH：10001输入量程范围：0-20mA实际输入范围：4-20mAAIW值IL=6400，IH=32000。
