E3液位计调试说明
液位计调试说明书
液位计调试说明书液位料位计调试说明书杨帆整理目录雷达液位计.................................................. 错误!未定义书签。
超声波液位计 .............................................. 错误!未定义书签。
雷达料位计.................................................. 错误!未定义书签。
射频导纳液位计 .......................................... 错误!未定义书签。
雷达液位计型号：LR 250操作步骤（1）语言（2）介质（选择液体liquid）（3）反应速度（快中慢）Quick Start （4）单位（选择米）（快速开始设置）（5）操作模式（液位level）（6）低标定点（空罐液位）（7）高标定点（一般选择0）（8）确认说明：1、低标定点的设置方法是先任意设置低标，测空罐的液位，修改低标便可，例如：低标设置1米，确认后显示-2米，实际液位为3米。
再次修改低标为3米，完成量程设置。
2、默认语言为英语，介质为液体liquid，反应速度为快、单位为米、操作模式为液位level。
3、每次修改参数后到最后一步选择Yes 确认。
超声波液位计超声波液位计设置为代码，具体如下：P01操作模式：1液位（level）2空间（space）3 距离（distance）P02界面属性：1水平（standard）2斜面（slope？）P03反应速度：1快（fast）2中（middle）3慢（slow）P04探头类型P05单位：m、cm 、mm、英尺（feed）、英寸（inch）P06安装位置到池底的距离P07量程说明：1、注意设置量程，例如安装位置到池底为3米，池高2.8米，则P06为3米，P07为2.8米。
不可与雷达液位计混淆。
2、默认参数：操作模式：液位（level）；界面属性：水平（standard）；反应速度：快（fast）；单位：m ；3、探头类型为出厂默认，不用修改。
雷达液位计调试步骤及总结
E+H雷达液位计基本原理调试步骤总结：一、原理：雷达液位计是依据时域反射原理(TDR)为基础的雷达液位计，雷达液位计的电磁脉冲以光速沿钢缆或探棒传播，当遇到被测介质表面时，雷达液位计的部分脉冲被反射形成回波并沿相同路径返回到脉冲发射装置，发射装置与被测介质表面的距离同脉冲在其间的传播时间成正比，经计算得出液位高度。
二、调试通电后，会出现D=CT/2 L=E-DC为光速：299792458m/s此时，按E键选择语言为英语（ENGLISH）,接着出现按E键选择单位为米，之后会出现，即主画面――百分比显示测量值之后按下E键开始基本参数设置，按E键后出现BASIC SETUP就是基本设置，此时按E键进入设置的第一项罐形状设置（TANK SHAPE）DOME CEILING 为拱顶罐，如现场为拱顶罐就选此项（黑框和对勾即表示选中此项，如要换为别的项，只要按“＋”“－”号即可；如此时选中了DOME CEILING ，则按E键确认即可存储并进入下一项，下一项为MEDIUM PROPERTY(介质属性)如为油品之类的，按“＋”“－”号换至上图所示位置1.9-4即可，按E确认，再按E进入下一项此项为过程条件，如为平静表面则选CALM SURFACE,如为一般情况比如罐区储油罐就选STANDARD（标准）即可，按E 确认，再按E进入下一项此项为空罐高度设定，既上法兰到最低液位的距离此项为满罐高度设定，既最高液位到最低液位的距离，此数据即为20mA对应值，即最高量程，按设计的最高液位设定即可。
该项即显示出设定完成后的法兰面到液面的高度，即图中的DIST（以米为单位）和测量出的实际液位，即图中的MEAS.V(以百分比显示)。
按E进入下一项此项无需设定，直接按E即退回主菜单，退回后同时按下“＋”“－”号即退回到测量值显示处，此时设定完成。
雷达液位计做回波抑制：目的：为了消除测量范围内的固定物的干扰，优化参数。
若是空罐则可做满量程抑制，若有液位则通过观察包络线做抑制高于干扰点或高于真实液位≤0.5m处。
E3 中文操作手册
Magnetrol 上海办事处 何菲编译1.0 快速装配1.1 准备工作1.1.1 设备和工具安装E3浮筒液位计时不需要特殊的设备或者工具.以下是推荐的工具和设备.● 扳手,法兰垫片和合适的螺栓和螺母用于过程连接.● 一字螺丝刀● 用于标定用的实际液位(比如:灌水)● 1/8’’英制内六角扳手● 电源● 数字式万用表● 用于HART通讯的250~450电阻1.1.2组态信息在E3浮筒液位计的表头需要对一些关键信息进行组态.在开始组态前先填写完成下列表格内的参赛信息.屏幕显示问题回答LvlUnits 用于测量的单位是什么?英寸或者厘米?Lvl Ofst 当标定”零点”的时候,实际真实液位的读数和表头液位是否有差值,偏差多少?Proc SG 在操作温度下实际工艺介质的比重是多少?Oper Temp 实际的工艺操作温度是多少?Set 4 mA 4mA对应的零点读数是多少?Set 20 mA 20mA对应的满度读数是多少?1.2 快速安装注意: 确认E3的过程连接接口的尺寸和耐压等级与现场设备的接口是否相匹配.1.2.1 顶部安装方式1. 为安装方便,可以适当的调整位于连杆和浮筒之间的缆绳的长度.2. 用水平尺检查,保证垂直误差不超过3度.3. 为避免浮筒和连杆碰到容器造成损坏,请缓慢的把浮筒和连杆插入容器内.4. 确保法兰垫片完好并把螺栓拧紧.5. 建议用力矩扳手把法兰上的螺栓拧紧,具体参考下面的表格.型号法兰螺栓 密封管E3A,E3B N/A200-225 ft-lbsE3C,E3D,E3E,E3F-150#110-120 ft-lbsE3C,E3D,E3E,E3F-300# 180-200 ft-lbs E3C,E3D,E3E,E3F-600# 180-200 ft-lbs E3C,E3D,E3E,E3F-900# 370-400 ft-lbs E3C,E3D,E3E,E3F-1500# 630-690 ft-lbs E3C,E3D,E3E,E3F-2500# 675-725 ft-lbs 1.2.2 旁通管安装方式1. 把外筒底部用于固定内部浮筒的销子移开.2. 用水平尺检查,保证垂直误差不超过3度.3. 建议用力矩扳手把法兰上的螺栓拧紧,具体参考上面的表格.1.2 接线方式1. 打开表头上部的接线盒.2. 把屏蔽电缆穿过接线.3. 按照右图所示正确接线.4. 盖上接线盒并拧紧.警告:所有的浮筒液位计在出厂前已经把表头完全固定好,不能随意旋转.如果出于现场接线方便的考虑,需要旋转表头,请用专门的英制1/8’’内六角扳手松开位于密封管底部的3个固定小螺丝,具体位置如右图所示.接线完毕后,必须把固定螺丝重新拧紧.1.4 快速组态E3浮筒液位计出厂时已经储存了默认的参数在内部,但现场后可以进行修改.下面介绍下在现场调试时必须注意的几个参数. 具体的参数请参考2.2.1所描述内容.1. 对表头进行通电.液晶显示屏会平均每隔5秒循环显示4个数值: Status,Level(或者IfcLevel 或者SpecGrav), % 输出和电流输出. 2. 打开表头下方的外壳.3. 使用”上”或”下”按键找到第一步需要修改的参数窗口,比如”Proc SG”.4. 按”回车”按键一次,进入修改状态,屏幕右上方会显示” 感叹号”的标点符号”!”.5. 使用”上”或”下”按键对参数值进行增加或者减少设定,有些参数只能通过”上”,”下”进行选择,不能输入数值.6. 输入完毕,再按一下”回车”按键进行保存.7. 通过”上”,”下”按键继续修改下一个参数.8. 全部输入完毕后,过10秒钟后屏幕会自动翻转到第一步显示的4的参数.①输入在操作温度下实际液体介质 的比重值.②输入实际的工况下的操作温度.③ 输入期望的液位显示单位.有(英寸,英尺,厘米,米)可选.④ 在实际液位在零点时,输入实际真实液位的读数和表头液位读数之间的偏差值.⑤ 输入4mA 对应的液位值.⑥ 输入20mA 对应的液位值.2.1 关于标定E3浮筒液位计在出厂前已经进行标定.一些默认的参数已经设好,比如液位的量程设为浮筒的长度;4mA设为浮筒底端的位置,20mA设为浮筒顶端的位置.如果现场浮筒液位计用于测量液位不需要进行湿校.但有些实际工况的参数必须进行设置.比如实际工况的操作温度以及实际液位的介质比重.例如：出厂设置的比重值为0.87，侧－侧距离为70cm。

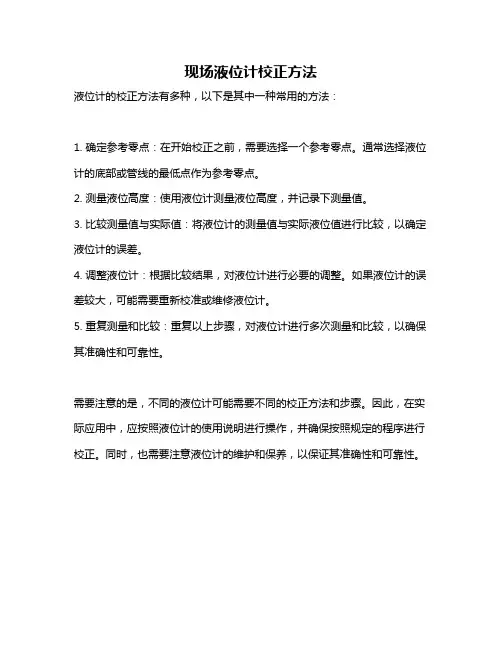

现场液位计校正方法
现场液位计校正方法
液位计的校正方法有多种，以下是其中一种常用的方法：
1. 确定参考零点：在开始校正之前，需要选择一个参考零点。
通常选择液位计的底部或管线的最低点作为参考零点。
2. 测量液位高度：使用液位计测量液位高度，并记录下测量值。
3. 比较测量值与实际值：将液位计的测量值与实际液位值进行比较，以确定液位计的误差。
4. 调整液位计：根据比较结果，对液位计进行必要的调整。
如果液位计的误差较大，可能需要重新校准或维修液位计。
5. 重复测量和比较：重复以上步骤，对液位计进行多次测量和比较，以确保其准确性和可靠性。
需要注意的是，不同的液位计可能需要不同的校正方法和步骤。
因此，在实际应用中，应按照液位计的使用说明进行操作，并确保按照规定的程序进行校正。
同时，也需要注意液位计的维护和保养，以保证其准确性和可靠性。
液位计使用说明书
液位计使用说明书1. 产品概述液位计是一种用于测量容器内液体的高度的仪器。
它具有高精度、可靠性好等特点，广泛应用于工业生产、石油化工、食品加工等领域。
本使用说明书的目的是帮助用户正确使用液位计，确保仪器的准确测量和长期稳定运行。
2. 安全须知在使用液位计前，请仔细阅读以下安全须知，并严格遵守：2.1 使用前检查液位计是否完好。
如有损坏或异常情况，请勿使用，并及时联系售后服务。
2.2 在操作液位计时，务必戴上防护手套和护目镜，以防液体溅出造成伤害。
2.3 不要将液位计暴露在高温、潮湿或腐蚀性环境中，以免影响仪器的正常工作。
2.4 液位计的维修和保养应由专业人员进行，禁止用户自行拆卸或修理。
3. 操作步骤为确保精确测量，使用液位计时请按照以下步骤进行操作：3.1 将液位计正确安装在要测量液位的容器上，并确保安装牢固。
3.2 打开液位计电源，并根据说明书调节合适的工作参数。
3.3 等待液位计自检完成后，将探测头慢慢放入容器中。
3.4 观察液位计显示屏上的测量结果，并记录下来。
3.5 测量结束后，将探测头从容器中取出，并关闭液位计电源。
4. 注意事项使用液位计时，还需要注意以下事项：4.1 在测量液位前，必须确保容器内液体的稳定，避免因液体的剧烈波动而影响测量结果。
4.2 定期清洁液位计的探测头，以保证其灵敏度和准确性。
4.3 若发现测量结果异常或误差较大，请检查机器设置和操作是否正确，并联系售后服务。
4.4 长期不使用液位计时，请关闭电源并将其存放在防尘、防湿的地方。
5. 故障排除在使用液位计过程中，可能会遇到一些常见的故障问题。
下面列举几种常见情况的处理方法：5.1 若液位计显示屏无显示或显示不正常，请检查电源连接是否良好，重启液位计并观察结果。
5.2 如果液位计测量结果波动较大，请检查容器内液体是否有剧烈波动，或探测头是否受到干扰。
5.3 如果液位计测量结果显著偏离实际液位，请检查仪器设置是否正确，确保参数调整适当。

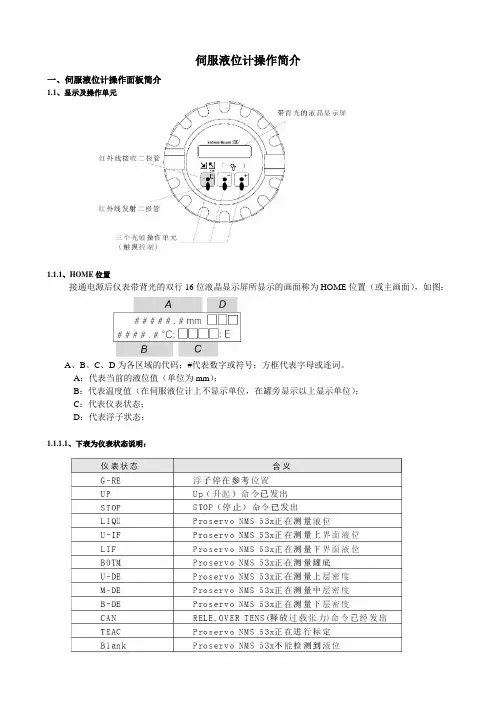

伺服液位计操作简介-新
伺服液位计操作简介一、伺服液位计操作面板简介1.1、显示及操作单元1.1.1、HOME位置接通电源后仪表带背光的双行16位液晶显示屏所显示的画面称为HOME位置（或主画面），如图：A、B、C、D为各区域的代码；#代表数字或符号；方框代表字母或连词。
A：代表当前的液位值（单位为mm）；B：代表温度值（在伺服液位计上不显示单位，在罐旁显示以上显示单位）；C：代表仪表状态；D：代表浮子状态；1.1.1.1、下表为仪表状态说明：1.1.1.2、浮子状态说明1.2、按键说明：伺服液位计为光敏按键，操作时不用打开表壳就可完成操作：提示：●如果超过10分钟仍无键被按，液晶屏就会回到起始位置。
●用“+”或“-”键分别增加或减小数据，如果连续按“+”或“-”键，则最低位的数据首先改变，在最低位的数据经过一个循环后，第二低位的数据将会改变，在第二低位的数据经过一个循环后接着是第三位数据，依此类推。
如果从触摸控制玻璃屏上移开手指，操作过程将从最低位数据又重新开始(类似机械计数器)。
●在液晶屏的最底部有一条横线，正好横在三个按键的上方，当按压按键时按键上方的横线会断开，这表明该按键已经起作用。
1.3、操作说明：通过操作编程矩阵来选择静态和动态矩阵组、功能组和各项功能1.4、矩阵结构说明：编程矩阵由多个矩阵组构成，也就是一个静态矩阵和多个动态矩阵，在编程矩阵中的每个矩阵组、功能组和功能都可以通过触摸操作单元来选择，如图所示。
二：操作2.1、设定密码在“HOME”状态下按压“E”键大于3秒，进入矩阵，首先显示的是“Measured Value 1”（测量值 1），间断的按压“+”键直到画面显示“More Function”（功能选择）然后按压“E”键进入，然后间断按压“E”键直到进入功能“GVH=039 ACCESS CODE”（功能位置为：GVH=039，访问代码）。
默认值是“0”，按“+”键第一个数字由“0”增加到“9”然后又跳回“0”后，第二个数字开始由“0”增加，当增加到“4”后移开手指，然后数字会自动跳到“5”（有一点滞后），此时数字为：“50”，轻轻地再按“+”键一次将最低位由“ 0”变成“1 ”，数字就成了“51”，此时再按“E”键，将显示“EDITING ENABLE”（允许编辑），密码设定完毕，然后再次按压“E”键。
液位计操作说明书
液位计操作说明书一、产品概述液位计是一种用来测量液体高度或容器内液体体积的仪器。
它通过测量液体和气体之间的物理性质的变化，如压力、电容、声波、红外线等，从而确定液面的位置。
本操作说明书旨在为用户提供关于液位计的详细操作指南，帮助用户正确、安全地使用该仪器。
二、产品安装1. 描述液位计的结构、材质、形状和尺寸等基本参数。
2. 阐述液位计的安装步骤，并图文并茂地展示每个步骤的操作方法。
3. 强调安装液位计时的注意事项，如确保设备与电源的正确接地、避免机械损坏等。
三、产品调试1. 详细介绍液位计的调试过程，包括输入参数的设置、仪器连接、校准等。
2. 提供针对不同类型液位计的调试方法指导。
四、产品使用1. 提供液位计的基本操作方法，如开机、关机、参数调节等。
2. 说明液位计与其他设备的连接方式，并解释使用中的注意事项。
3. 指导用户正确读取液位计显示的数据，并提供解析方法。
五、产品维护1. 强调定期对液位计进行维护和保养，包括清洁、校准、更换零件等。
2. 提供故障排除指南，以帮助用户在出现故障时快速找到解决方法。
六、产品安全1. 强调用户在操作液位计时应注意安全事项，如避免触电、防止液体波动等。
2. 提供紧急情况下的应急处理方法，并介绍常见的安全警示标志和解释。
七、常见问题解答针对用户在使用液位计过程中常见的问题和疑问，提供详细的解答和建议。
八、技术支持提供厂家联系方式，以便用户在遇到无法解决的问题时能够寻求专业的技术支持。
结语：本操作说明书根据液位计的特点和实际使用需求，以清晰的逻辑结构和详尽的内容，为用户提供了全面的操作指南。
在使用过程中，请用户根据本说明书的指导，正确操作液位计，以确保使用的安全和可靠性。
如有其他疑问或需进一步的技术支持，欢迎随时联系厂家。
祝愿您的使用愉快！。
汽包上电动浮筒液位计的调试说明和方法
汽包上的电动浮筒液位计调试说明和方法1、变送器出厂前已按订货要求进行了逐台调试，但经长途运输颠簸或长期库存后，安装使用前或设备大修时，需要对变送器的主要性能进行检查。
2、标牌上“介质密度（差）”栏内注明的范围，是指该台变送器可测密度在此范围内的任何液体。
3、标牌上“出厂调试密度（差）”栏内所标注的数据，是指用户提供的数据，并按此密度（差）调试出厂。
在实际使用中，如果被测介质密度（差）有所改变，则应按实际密度（差）进行重新调试。
调试所需设备：1、可调电源：0～30V.DC；2、毫安表：0～30mA.DC,±0.2%；3、负载电阻：250Ω，1只；4、二等标准砝码：1kg,1套；5、刻度尺：1只；调试方法分挂重法和水标法两种：1、电动浮筒液位变送器挂重法：液位调试：▲浮力计算：l 浮筒浮力：F1=π/4·D·H·ρl 浮筒重G与浮力之差：F2=G-F1式中：D-浮筒外径（cm）;H-浮筒长度（变送器量程）（cm）ρ-介质密度（g/cm3）▲将变送器水平固定在校验架上，并按图5接线。
1）零点调试（4mA）在托盘上放入同浮筒重G等重的砝码（含托盘重），调整零位电位器，使输出为4mA.2）满度调试（20mA）在托盘上放入同F2等值的砝码（含托盘重），调整量程电位器，使输出为20mA.按（1）、（2）两步，反复调整几次，直至满意为止。
2、界面调试：▲根据两种介质密度，分别计算出轻重密度下的浮力FQ和FzFQ=π/4·D2·H·ρQFZ=π/4·D·H·ρz式中：D-浮筒外径（cm）H-浮筒长（量程）（cm）ρQ-轻介质密度（g/cm）ρz-重介质密度（g/cm）▲根据FQ和FZ计算出调零挂重砝码重量fo和满量程挂重砝码重量fm。
fo=G-FQfm=G-FZ式中：G-浮筒重量（标牌上标出）1）零点调试（4mA）l 在托盘上放入同fo等值的砝码（含托盘重），调零点电位器，传输出为4mAl 若轻介质密度ρQ高于订货时提供的密度0.1g/cm3以上时，则有可能会出现调不出4mA的现象。
液位计调试说明书
液位料位计调试说明书杨帆整理目录雷达液位计 (3)超声波液位计 (4)雷达料位计 (5)射频导纳液位计 (6)雷达液位计型号：LR 250操作步骤「（ 1）语言（2）介质（选择液体liquid ）（3 ）反应速度（快中慢）（4）单位（选择米） （5） 操作模式（液位level ）（6 ）低标定点（空罐液位）（7 ）高标定点（一般选择0）（8）确认 说明：1、低标定点的设置方法是先任意设置低标，测空罐的液位，修改低标便可，例如：低标设置 1米， 确认后显示-2米，实际液位为 3米。
再次修改低 标为3米，完成量程设置。
2、 默认语言为英语，介质为液体 liquid ，反应速度Quick Start （快速开始设置）为快、单位为米、操作模式为液位level。
3、每次修改参数后到最后一步选择Yes确认。
超声波液位计超声波液位计设置为代码，具体如下：P01操作模式：1液位（level）2空间（space） 3距离（distance）P02界面属性：1水平（standard）2斜面（slope？）P03 反应速度：1 快（fast）2 中（middle）3 慢（slow）P04探头类型P05 单位：m、cm、mm、英尺（feed）、英寸（inch）P06安装位置到池底的距离P07量程说明：1、注意设置量程，例如安装位置到池底为3米，池高2.8米，贝y P06为3米，P07为2.8米。
不可与雷达液位计混淆。
2、默认参数：操作模式：液位（level）;界面属性：水平（standard）;反应速度：快（fast）;单位：m ;3、探头类型为出厂默认，不用修改。
雷达料位计设置步骤：开始设置（start快速开始设置（quick start）1、仓的结构类型：钢仓（steel）、水泥仓（concrete）;2、反应速度：快（fast）、中（middle ）、慢（slow）;3、单位（uint）: m、cm、mm ;4、测量模式：距离（distance）＞物位（level ）、空间（space）;5、低标定点：仓底到安装位置距离6、高标定点：默认为0;7、确认；注意事项：1、低标定点的设置方法是先任意设置低标，测空仓的物位，修改低标便可，例如：低标设置10米，确认后显示2米，实际液位为8米。
液位计使用方法说明书
液位计使用方法说明书1. 引言液位计是一种用于测量液体高度或深度的设备。
它可以广泛应用于工业、化工、石油、食品加工等领域。
本说明书将详细介绍液位计的使用方法，帮助用户正确操作液位计并获得准确的测量结果。
2. 适用范围本说明书适用于液位计的安装、调试和使用过程中需要的基本要求和注意事项。
3. 安装要求- 在安装液位计前，确保已经了解液体的物理性质、工作压力和温度等信息，并根据要求选择合适的型号和规格。
- 安装液位计时，需确认安装位置与材料、液体性质的兼容性，避免腐蚀或损坏。
- 安装前应检查仪表盘和指示器是否完好，若有损坏或异常，请及时更换。
4. 操作步骤以下是液位计的基本操作步骤：- 使用前，确认液位计已经正确安装并连接到液体容器上。
- 打开液位计电源开关，并等待数秒，直至液位计显示屏亮起。
- 如果液位计配备有触摸屏，根据需要选择相应的操作模式（如液位高度、深度等）。
- 通过液位计的操作面板或触摸屏，输入相关参数，如液体种类、容器尺寸等。
- 液位计将自动开始测量，并在显示屏上实时显示液位高度或深度。
- 根据需要，可以设置警报参数，当液位达到设定值时，液位计会自动发出警报。
- 操作完成后，及时关闭液位计电源开关，并断开与液体容器的连接。
5. 使用注意事项- 在操作液位计时，请仔细阅读并遵守液位计的使用说明。
- 液位计操作过程中，应注意安全，避免触碰或拉扯液位计的线缆。
- 若发现液位计异常或测量结果不准确，请及时进行维修或更换。
- 长期不使用时，应将液位计储存在干燥通风的地方，避免受潮或损坏。
- 当液位计显示屏出现问题时，应立即停止使用，并联系售后服务人员进行维修或检查。
6. 故障排除以下是一些常见液位计故障及排除方法：- 若液位计显示屏无法正常亮起，请检查电源开关和电源连接是否正常，以及电池是否已耗尽。
- 如果液位计显示屏上显示的数值不准确，请检查测量参数设置是否正确，并确认液位计的传感器是否受损或脏污。
雷达液位计调试步骤及总结
资料范本本资料为word版本，可以直接编辑和打印，感谢您的下载雷达液位计调试步骤及总结地点：__________________时间：__________________说明：本资料适用于约定双方经过谈判，协商而共同承认，共同遵守的责任与义务，仅供参考，文档可直接下载或修改，不需要的部分可直接删除，使用时请详细阅读内容E+H雷达液位计基本原理调试步骤总结：一、原理：雷达液位计是依据时域反射原理(TDR)为基础的雷达液位计，雷达液位计的电磁脉冲以光速沿钢缆或探棒传播，当遇到被测介质表面时，雷达液位计的部分脉冲被反射形成回波并沿相同路径返回到脉冲发射装置，发射装置与被测介质表面的距离同脉冲在其间的传播时间成正比，经计算得出液位高度。
D=CT/2 L=E-DC为光速：299792458m/s二、调试通电后，会出现此时，按E键选择语言为英语（ENGLISH）,接着出现按E键选择单位为米，之后会出现，即主画面――百分比显示测量值之后按下E键开始基本参数设置，按E键后出现BASIC SETUP就是基本设置，此时按E键进入设置的第一项罐形状设置（TANK SHAPE）DOME CEILING 为拱顶罐，如现场为拱顶罐就选此项（黑框和对勾即表示选中此项，如要换为别的项，只要按“＋”“－”号即可；如此时选中了DOME CEILING ，则按E键确认即可存储并进入下一项，下一项为MEDIUM PROPERTY(介质属性)如为油品之类的，按“＋”“－”号换至上图所示位置1.9-4即可，按E 确认，再按E进入下一项此项为过程条件，如为平静表面则选CALM SURFACE,如为一般情况比如罐区储油罐就选STANDARD（标准）即可，按E 确认，再按E进入下一项此项为空罐高度设定，既上法兰到最低液位的距离此项为满罐高度设定，既最高液位到最低液位的距离，此数据即为20mA对应值，即最高量程，按设计的最高液位设定即可。
该项即显示出设定完成后的法兰面到液面的高度，即图中的DIST（以米为单位）和测量出的实际液位，即图中的MEAS.V(以百分比显示)。
电子液位计型号EN-3用户手册说明书
Más de 45 años siendo los expertosManual de Usuario2ADVERTENCIAS IMPORTANTES:1) Instale el electronivel dentro de un GABINETE CERRADO, NUNCA LO INSTALE A LA INTEMPERIE, pues el polvo y el agua lo dañarán rápidamente.2) No envíe los cables de los electrodos por postes, pues las descargas atmosféricas pueden dañar el electronivel, envíelos en tubería subterránea o al nivel del piso.Conecte en las terminales T1 y T3 o en las terminales T1 y T2 la alimentación de voltaje, el led verde de LÍNEA debe encender.ŸLÍNEA este led indica que hay voltaje en la alimentación.ŸBOMBA este led indica que la bomba esta operando.ŸEB este led verde enciende indicando que el electrodo bajo está sumergido en agua.ŸEA este led verde enciende indicando que el electrodo alto está sumergido en agua.CONTROL DE V ACIADO:Cuando el nivel del líquido llega al electrodo EA, el electronivel arranca la bomba vaciando el depósitohasta que el nivel descienda por debajo del electrodo EB, en cuyo punto desconecta la bomba. Para vaciado haga un puente entre V A y EC.CONTROL DE LLENADO:Cuando el nivel del líquido desciende por debajo del electrodo EB, el electronivelarranca la bomba llenando el depósito hasta que el nivel llegue al electrodo EA, en cuyo punto desconecta la bomba. Para llenado NO LLEVA PUENTE entre V A y EC.PROTECCIÓN POR BAJO NIVEL DE SUCCIÓN:Cuando solo se desea proteger la bomba contra bajo nivel de succión, se usa el control de VACIADO y el contacto C y NA se conecta en serie con la bobina del arrancador. Para vaciado haga un puente entre V A y EC.OPERACION CON ARRANCADOR220 V C A3OPERACION DIRECTASolo para bombas monofásicas1) Para alambrar los electrodos se puede usar cable calibre 12 al 18.2) Use cables de 3 diferentes colores para evitar errores de conexión.3) El electrodo EC debeestar a no más de 20 Cm. debajo de electrodo EB.4) El electrodo EA no debe estar a mas de 15 Mts arriba del electrodo EB.DE BRONCE Cuando el electronivel se usa para proteger bombas sumergibles por bajo nivel de succión, los electrodos deben estar dentro de un tubo o manguera no conductora para proteger que los electrodos no hagan contacto accidental con el ademe metálico del pozo, lo que daría una falsa detección del nivel.Al introducir los electrodos dentro del tubo o manguera, la resistencia eléctrica de la columna de agua puede aumentar drásticamente debido a las siguientes causas:1) Al reducir el área de la columna de agua, la resistencia aumenta.2) Al aumentar la distancia entre electrodos, la resistencia aumenta, entonces el electronivel puede llegar a que no tenga la suficiente sensibilidad para detectar el nivel de la columna de agua, para evitar este problema, hacemos las siguientes recomendaciones.RECOMENDACIONES PARA INSTALAR LOS ELECTRODOS DENTRO DE UN TUBO O MANGUERA DE PLÁSTICO4Para probar el electronivel siga los siguientes pasos:1.-Alimente 120 VCA en las terminales T1 y T2 y haga un puente entre las terminales VA y EC, el LED verde de LINEA debe encender.2.-Haga un puente con un cable entre la terminal EC y EB y el led verde de EB (electrodo bajo) debe encender.3.-Haga un puente con un cable entre la terminal EC y EA y el led verde de EA (electrodo alto) debe encender al mismo tiempo que el LED de BOMBA.4.- El contacto entre las terminales NA y C debe estar cerrado cuando el LED rojo de BOMBA este encendido, para verificar esto pruebe continuidad entre las dos terminales con un multímetro.S i usted tiene problemas con la operación, y el electronivel cumplió con todas las pruebas descritas anteriormente, esto indica que el problema no es el electronivel sino una falla en el cableado.Las fallas en el cableado pueden ser las siguientes:A.- Un falso contacto en los cables que salen de EC, EB y EA.B.- Un falso contacto en los electrodos EC, EB o EA.C.- La resistencia del liquido entre los electrodos es muy alta ( mayor de 50 kohms).GARANTÍAEste producto cuenta con garantía contra defectos de fabricación y componentes por un período de 3 años a partir de la fecha de compra. Nassar Electronics tendrá la opción de reparar o reponer este producto en el punto de fabricación F.O.B. siempre y cuando Nassar Electronics lo encuentre defectuoso. Toda reparación o reemplazo que se necesite ya sea debido a un mantenimiento inadecuado, desgaste normal, alimentación de voltaje inadecuado o condiciones ambientales no favorables, accidentes, mal uso, uso fuera de las especificaciones, modificaciones, reparaciones, utilización de piezas de reemplazo no autorizadas, almacenamiento y manipulación o cualquier otra causa de la que no sea responsable Nassar Electronics, no son cubiertas por esta garantía y el comprador será responsable de cubrir los gastos necesarios para su reparación. Los gastos por desmontaje, reinstalación y transporte de mercancía correrán a cargo del comprador/cliente.LIMITACIÓN DE RESPONSABILIDADLA RESPONSABILIDAD DE NASSAR ELECTRONICS ESTARÁ LIMITADA A INCUMPLIMIENTOS DE CONTRATO, NEGLIGENCIA O DOLO. EN CUALQUIER CASO, EL MONTO DE LA RESPONSABILIDAD IMPUTABLE A NASSAR ELECTRONICS NO PODRÁ SER MAYOR AL V ALOR DEL PRODUCTO ADQUIRIDO POR EL CLIENTE A NASSAR ELECTRONICS. EL COMPRADOR ACEPTA QUE NASSAR ELECTRONICS NO SERÁ RESPONSABLE DE DAÑOS INCIDENTALES, PERJUICIOS, DAÑOS A OTROS EQUIPOS/TERCEROS O PERDIDAS DE CUALQUIER NATURALEZA NO CUBIERTAS POR LA GARANTÍA.VOLTAJE DE ELECTRODOS CORRIENTE DE ELECTRODOS RESISTENCIA DE LIQUIDOLARGO DEL CABLE DE ELECTRODOS CONSUMO MAXIMO CAPACIDAD DE CONTACTOS CAPACIDAD DIRECTA VIDA UTIL DEL CONTACTO PESOALIMENTACIÓN CAJA18 V.C.A. Max.0.36 mAmp. C.A. Max.50 Kohms Max.300 Metros Max. (5000 Mts. Sobre pedido)3 WattsNA 12 Amp. NC 8 Amp.1.5 C.F. Max. @ 220 V, 3/4 C.F. Max. @ 120 V.10,000,000 Max. , 200,000 a plena carga 392 gr120/220 V.C.A. ± 10% 50/60 C.P .S.ABS*Especificaciones sujetas a cambios sin previo aviso.。
液位计操作方法说明书
液位计操作方法说明书一、简介液位计是一种用于测量液体高度的设备，通常用于工业生产和实验室等领域。
本操作方法说明书旨在向操作人员介绍如何正确操作液位计，以便准确测量液体的高度。
二、操作前准备1. 检查液位计的外观是否完好无损，确保仪器无任何损坏。
2. 确保仪器已正确安装并连接到所需设备或容器。
3. 根据实际需求，选择和设置合适的仪器参数，如量程范围和单位。
三、操作步骤以下是液位计的基本操作步骤，应根据实际情况进行适当调整：1. 打开电源使用指定电源连接液位计，并确保电源供应稳定。
打开电源开关，仪器开始工作。
2. 启动仪器按下启动按钮或者根据仪器说明书中的具体操作要求进行操作，启动液位计。
3. 校准仪器在开始测量前，应进行仪器校准。
校准液位计旨在确保仪器的准确性，并消除任何可能的误差。
校准方法可以根据具体型号和品牌的要求进行。
4. 执行测量将液体缓慢倒入待测容器，同时观察液位计读数的变化。
在液面稳定后，记录读数并停止倒液。
确保读数的准确性和稳定性。
5. 停止仪器当测量完成后，根据仪器说明书中的具体要求，停止液位计的工作。
6. 关闭电源关闭电源开关，断开液位计与电源的连接。
四、注意事项1. 操作人员在使用液位计前，应熟悉仪器的操作说明书，并按照说明书中的操作步骤进行操作。
2. 在操作过程中，请保持仪器周围的环境安静和干燥，以免影响液位计的测量精度。
3. 如果遇到任何故障或异常情况，请立即停止操作，并联系维修人员进行排查和修复。
4. 定期对液位计进行维护和保养，以确保其良好的工作状态。
5. 操作人员应时刻保持警惕，防止操作中发生意外事故。
五、常见故障及排除方法以下是一些常见故障及其可能的排除方法，仅供参考：1. 仪器无法启动- 检查仪器是否连接到正确的电源，并确保电源供应正常。
- 检查仪器连接是否牢固，并排除任何可能的松动或损坏。
2. 仪器读数异常或不稳定- 检查液位计是否正确校准，是否存在误差或偏移。
液位计组装调试作业指导书
液位计组装调试作业指导书一、组装部份1.1、准备好安装所需的材料（液位计杆、液位计电路板、安装螺丝、铜支柱等）；1.2、将二芯白直针与干簧管的引出线焊接，干簧管的引出线长度依具体情况而定，不要留的过长。
焊接好后用热缩管缩紧；1.3、用M4的螺丝将液位计电源板固定，并安装好平垫和弹垫，在J2上插上七芯排线。
注意液位计电源板的安装方向和安装面，原则是不能让液位计电源板的线路与液位计外壳短接；1.4、在另一面安装好M4铜支柱，将干簧管引出的二芯排线插入液位计主板的J2口内，将七芯排线的另一端插入液位计主板的J1口内。
最后用M2螺丝将液位计主板固定，并安装好平垫和弹垫；1.5、将液位计主板的S3、S4用短接片短接，并打上玻璃胶，以防振动时脱落；1.6、进入调试状态（详见“二、调试部份”），调试完成后将拔码开关S2拔到复位状态，即所有的位均不拔到“ON”；1.7、拧上液位计盒的前后盖，液位计组装调试即完成；二、调试部份调试之前，应先连接好电源线、CAN通迅及485通迅线，上电之前，首先检察电源是否正确（+12V），电源是否接反等。
液位计电源板J1及J3端子引脚定义如下：J1引脚号定义1G（屏蔽地）2-（电源地）3+（电源+12V）4CANH5CANLJ3引脚号定义1VCC（电源输出+5V）2485A3485B4GND（电源输出地）2.1、CAN调试2.1.1、安装研华CAN卡将CAN卡插入PC机的任一PCI插槽内；将研华驱动程序安装光盘放入PC机的光驱内，打开光盘，双击“AUTORUN.EXE”运行光盘；在弹出的画面中选择“INSTALLATION”，在接下来的画面中选择“CAN CARD DRIVERS”安装CAN卡驱动；在弹出的画面中选择安装“PCI-1680”、“INSTALL ADVANTECH DEVICE MANAGER”、“INSTALL CAN CARD EXAMPLES”三个程序；2.1.2、CAN设置打开研华CAN卡的设置程序“ADVANTECH DEVICE MANAGER”（安装后在“开始”，“程序”里面可以找到）。
液位计调试指导
854伺服液位调试培训手册1, ENSITE 调试软件安装和基本操作：液位计安装完成后，确认接线正确，就可以送电了。
将ENRAF 提供的调试软件 ENSITE 直接COPY 至U D 盘，打开ENSITE 文件夹中的可执行文件 ENSITE.EXE ，按ALT+回车全屏化。
击SCAN 后，选择1200 （CIU 的通讯波特率），COM1，ALL 后按OK 。
搜 索完成后所有的现场仪表都显示在列表中，输入新的文件名，按确认就可以 开始调试了。
单击ALL 将所有表添加到右侧列表中，单击 ENCASE ，进入调试界面， 按SPLIT=OFF 打开显示窗口，SELECT 可以任意切换罐，REQUEST 是指 令输入窗口，SEND 送出指令。
指令送出后显示&表示成功，显示！ 058或没者！ 053表示失败。
当然，调试同样可以使用手操器 PET 在罐上进行。
所有指令都完全一 一样。
当调试完液位计后，单击左侧的 LOG ，将液位计的所有设置备份到相 应文件下： 文件名罐名 2, 液位计基本设置:新的液位计送电后会显示+ 027.0000,这是出厂的设置。
输入 FR 停住 浮子，检查DC (磁鼓周长是否和磁鼓上刻的是否一致)。
指令输入密码预设浮子的重量(数值刻在浮子上) 设置浮子体积(数值刻在浮子上)预设测量液位(11)时钢丝张力的平衡值 设定浮子到罐底(I2)钢丝张力的平衡值 新的仪表地址(原先是00)(T ran smissio nAddresS)TI=TK-003 输入罐的编号，空格补齐6位(Tank I dentifier ) WT=EDE 力传感器保护(Wire T ension protection ) ML = + 000.0000 马达低限位由1米改成0(M otor limit switch L ow level ) EX退出(Exit )重新启动后需要再次SCAN 搜索液位计。
然后重新进入设定界面 液位计在重新启动后会，自动下落。
雷达液位计调试说明书
雷达液位计调试说明书
雷达液位计是一种先进的液位测量装置，可以应用于各种液体储
罐和容器的液位测量，具有测量精度高、安装方便、使用寿命长等优点。
但是，如果雷达液位计的调试不正确，就会影响其测量精度和使
用寿命，因此正确的调试非常重要。
一、调试前的准备工作
在调试雷达液位计前，需要进行准备工作，包括准备调试工具、
了解液体的性质和物理特性、确认测量范围等。
在准备工具方面，应准备好电池或电源、螺丝刀、梯度板等工具。
同时，需要了解液体的物理特性和性质，例如液体的介电常数、密度、温度等参数，以便在调试过程中参考。
二、调试流程
1. 安装雷达液位计
将雷达液位计安装到液体储罐上，并根据要求连接好电源和信号线。
2. 调试操作
(1) 调节液位计的传感器，使其垂直于液体表面。
(2) 通过梯度板落差法，进行量程校准。
(3) 启动液位计进行基础参数校准，设置参数，满足特定的液位
测量要求。
(4) 对不同的液体进行灵敏度调试，适时调节雷达液位计的参数。
三、调试注意事项
在进行雷达液位计的调试过程中，需要注意以下几个方面:
(1) 调试时应避免液位计与其他金属物体产生干扰，以确保准确
测量。
(2) 在量程校准时应注意选择合适的梯度板。
(3) 灵敏度调节时应根据具体测量场景进行调整，以提高测量精度。
(4) 调试结束后需要进行全面检测和验证，以确保雷达液位计的
测量精度和可靠性。
总之，正确的调试是保证雷达液位计准确测量的前提，需要注意
各种细节和安全事项，提高调试的效率和质量。
E+H液位计设置
E+H液位计设置
我们需设置三个参数：
V0H1 探头到滤池滤砂的距离
V0H2 设定的量程
V0H9 实际液位高度
调试步骤：先设定量程V0H2，再估计探头到滤砂的距离设定V0H1，通过查看V0H9的数据，调节V0H1，在滤池没有水时将其调节到0。
具体操作步骤如下：
1、如何选择V、H参数
通过相应按键可选择V、H的参数，当你一直按着V或H按
键时相应V、H的参数将不断的循环增减。
2、设定V0H2参数
V0H2参数为设定的量程，如下图我们设定的量程为3m：
设定时通过按键对数值的增减操作，一直按着时数
值将会不断的增（减）。
3、初设V0H1参数
V0H1参数为探头到底砂的距离，我们需要先估计一下，现滤池液位计探头到底砂的距离大概为2m。
4、调节V0H1参数，查看V0H9参数
当我们初设了V0H1参数，然后查看V0H9参数，V0H9为实际的液位数值。
我们在进行调试液位计时，需保证滤池中无水，这样V0H9应该需要调节到0。
如下图：
我们需要不断的调节V0H1参数使得V0H9参数设置为0.00，当然在0.00-0.01之间波动也无妨，但不要在0.00-0.03之间波动。
在调节V0H1参数查看V0H9参数时，若V0H9变大则说明V0H1参数偏大，反之则偏小，我们需不断反复的调节V0H1参数，尽量使得V0H9参数达到标准。
每次调节V0H1参数后查看V0H9参数，需要观察V0H9参数1分钟以上，看看是否稳定。
超声波液位计RESET：将参数V9H5设定为333即可复位超声波液位计。
液位计操作说明书
液位计操作说明书
一、仪表接线
表壳后共四个接线端子分别为“+”“—”“ +”“—”。
两线制接法为+24V DC接第三个端子“+”。
+(4~20)mA接第二个端子“—”。
二、调试
设定状态下的按键功能：
菜单操作分4部分：
（一、）基本参数项目表：
（二、）输出电流校准项目表：
（三、）修改频率项目表：
（四、）零点量程迁移项目表：（此项的零点量程必须同时迁移）
调试状态下的按键功能：
1、显示当前电压：
同时按下ZS按键2秒，液晶屏幕显示当前测量电压。
注意：如果是用增益，则电压为放大后的电压。
按C键退出显示电压，进入正常模式其代表界面如下：
2、零点调试：
零点调试：将液位放空至零点位置，待其稳定后，同时按下ZS按键8秒以上，液晶显示当前电压且同时显示“ZSOK”字符，则表示可以调试零点。
其代表界面如下：
这时按下Z键2秒，调试零点结束。
3、量程调试
量程调试：将液位加满至量程位置，待其稳定后，同时按下ZS按键8秒以上，液晶显示当前电压且同时显示“ZSOK”字符，则表示可以调试量程。
其代表界面如下：
这时按下S键2秒，调试量程结束。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
E3调试
“用户模式”标定步骤
注意：如果提示输入密码，请输入“304”
一．液位零点的标定：
1.液位确定在低点（0%）
2.通过按上、下键，直至液晶屏显示“DispFact”
3.按“回车”键，再选择“yes”,再按“回车”键进入工厂菜单
4.不断按键，直至液晶屏显示“CalSelct”
5.按“回车”键，选择“user”,再按“回车”键
6.按“下”键，液晶屏出现“Cal Menu”，再按“回车”键
7.按“上”或“下”键，直至液晶屏显示“Snr CalLo”
8.按“回车”键进入，然后再同时按“上”和“回车”键进行保存，现在液位值被捕捉并认为是低点值（0%）
9.按键至“LvlCalLo”窗口。
默认的数值是0.00.
如果实际低点液位（0%）是10cm,则可以在这个窗口中把低点修改到10cm，按“回车”键保存。
二．液位满度的标定
1.灌水把液位上升到指定的高点（100%）
步骤同上2-5
2.按“上”或“下”键，直至液晶屏显示“Snr CalHI”
10.按“回车”键进入，然后再同时按“上”和“回车”键进行保存，现在液位值被捕捉并认为是高点值（100%）
2.按键至“LvlCalHi”窗口，默认的数值是100.
并认为是最高点值“100%”。
如果是90cm，则可以在这个窗口中把高点修改到90cm，按“回车”键保存
3.下降或上升液位，看浮筒指示值是否正确，否则重复进行标定步骤。
