地下水流数值模拟的基本理论及应用
《地下水数值模拟》课件
CHAPTER 04
地下水数值模拟的案例分析
案例一：某地区地下水污染模拟
总结词
该案例展示了如何运用地下水数值模拟技术 预测和评估某地区地下水污染情况。
详细描述
该案例首先介绍了该地区的地下水分布和流 向，然后通过建立数值模型，模拟了不同污 染源对地下水的影响，并预测了污染扩散的 范围和程度。最后，根据模拟结果，提出了 相应的污染防治措施。
VS
有限体积法适用于不规则的网格系统 和复杂的边界条件，能够得到相对准 确的结果，计算量适中，适用于较大 的模型规模。
CHAPTER 03
地下水数值模拟的步骤
建立数学模型
01
确定研究区域和边界条件
02
描述地下水流动和物质传输过程
03
建立数学方程，包括连续性方程、动量方程、源汇 项等
模型离散化
1
地下水数值模拟的应用
地下水数值模拟广泛应用于水资源管理、环境保护、地质 灾害防治等领域。
通过模拟地下水动态变化，可以预测未来地下水资源量、 评估地下水污染风险、研究地下水与地质灾害的关系等， 为相关决策提供科学依据。
CHAPTER 02
地下水数值模拟的基本方法
有限差分法
有限差分法是一种将偏微分方程离散 化为差分方程的方法，通过在时间和 空间上将偏微分方程近似为差分方程 ，从而将连续的物理量离散化为离散 的数值。
随着数值计算技术的发展，地下水数值模型将越来越复杂，能够 模拟更多的物理过程和化学反应。
参数优化和数据同化
通过人工智能和机器学习技术，对模型参数进行自动优化和数据同 化，提高模拟精度和可靠性。
多尺度模拟
从微观到宏观的多尺度模拟将成为一个重要方向，能够更好地揭示 地下水系统的复杂性和规律性。
地下水数值模拟的研究与应用进展
地下水数值模拟的研究与应用进展地下水是地球上非常重要的水资源之一，广泛应用于工农业生产、城市供水以及生态环境保护等方面。
而地下水的数值模拟技术则是对地下水流动、污染传播等过程进行模拟和预测的重要工具，对地下水资源的合理利用和保护起着重要的作用。
随着计算机技术和数值方法的不断发展，地下水数值模拟技术也得到了迅速的发展，并在水资源管理、环境保护等领域得到了广泛的应用。
本文将就地下水数值模拟的研究进展和应用情况进行分析和探讨。
一、地下水数值模拟的研究现状地下水数值模拟是基于地下水流体力学原理和数值计算方法，利用计算机对地下水流动、污染传输等过程进行数值模拟和预测的技术。
地下水流体力学原理是研究地下水运动规律的重要理论基础，包括了地下水的流动方程、边界条件、初始条件等内容。
而数值计算方法则是将地下水流动的数学模型离散化和转化为计算机可处理的数值方法，包括有限元、有限体积、有限差分等数值方法。
通过地下水数值模拟技术可以对地下水的流动过程、水质变化等进行模拟和预测，为地下水资源的合理开发和管理提供了重要的决策支持。
目前，国内外学者对地下水数值模拟技术进行了深入的研究，不断提出了新的理论和方法，推动了该领域的不断发展。
在地下水数值模拟的理论研究方面，国内外学者通过建立地下水流动、污染传输等模型，不断完善了地下水数值模拟的理论体系。
通过考虑地下水与地表水、土壤等相互作用的深层流水系统理论、多孔介质的数学模型等研究，为地下水数值模拟提供了更加准确的数学模型和理论基础。
在数值计算方法方面，研究者们将有限元、有限体积方法与地下水流体力学理论相结合，提出了许多适用于地下水数值模拟的数值计算方法，如控制体积法、边界元法等，提高了地下水数值模拟的计算精度和效率。
地下水数值模拟的研究还涉及到了大量的实验研究和实际应用案例。
国内外学者们通过模拟实验和实际观测，对地下水的流动规律、水质变化等进行了深入的研究，为地下水数值模拟的精度和可靠性提供了重要的数据支持。
地下水数值模拟的研究与应用进展
地下水数值模拟的研究与应用进展地下水数值模拟是一种通过数学模型和计算方法来模拟和仿真地下水流动和污染迁移的过程。
随着计算机技术的发展和应用需求的增加，地下水数值模拟在地下水资源管理、污染治理和环境保护等方面的研究和应用得到了广泛的关注和推广。
本文将介绍地下水数值模拟的研究和应用进展，包括模型建立、参数估计和数据处理、模拟计算和结果分析等方面的内容。
地下水数值模拟的研究和应用需要建立适当的数学模型。
数学模型是对地下水流动和污染迁移过程的描述，其中包括质量守恒和动量守恒方程。
针对不同的研究对象和目标，可以选择不同的模型类型，如稳定状态模型、非稳定状态模型、多相流模型、多尺度模型等。
模型的建立需要根据实际情况选择适当的数值计算方法和边界条件，并进行数值离散和求解。
参数估计和数据处理是地下水数值模拟的重要环节。
模型的参数包括渗透系数、孔隙度、初始条件等，其中一部分参数可以通过实地观测和实验室试验得到，另一部分参数则需要通过数值拟合和优化方法来估计。
模型的输入数据也需要进行处理和预处理，如地表水和地下水水位、地下水位变化、水化学数据等。
然后，模拟计算是地下水数值模拟的核心内容。
模拟计算主要通过数值方法和计算机程序来求解数学模型，得到地下水流动和污染迁移的解。
常用的数值方法包括有限差分法、有限元法、网格法等，计算机程序可以通过编程语言来实现。
模拟计算的过程中需要注意选择合适的时间步长和空间网格，以保证计算结果的精度和稳定性。
结果分析是地下水数值模拟的最终目的和应用环节。
模拟结果可以通过可视化和图形分析的方式进行展示和解释，以便更好地理解和应用。
模拟结果可用于评价地下水资源的可持续利用能力、预测和预警地下水污染的风险、优化地下水开发和污染治理策略等。
模拟结果的不确定性分析和灵敏度分析也是结果分析的重要组成部分。
地下水数值模拟的研究和应用已取得了一定的进展，但仍存在一些问题和挑战，如模型精度和稳定性的保证、参数估计和数据处理的可靠性、计算效率和模型可操作性等。
地下水数值模拟的研究与应用进展

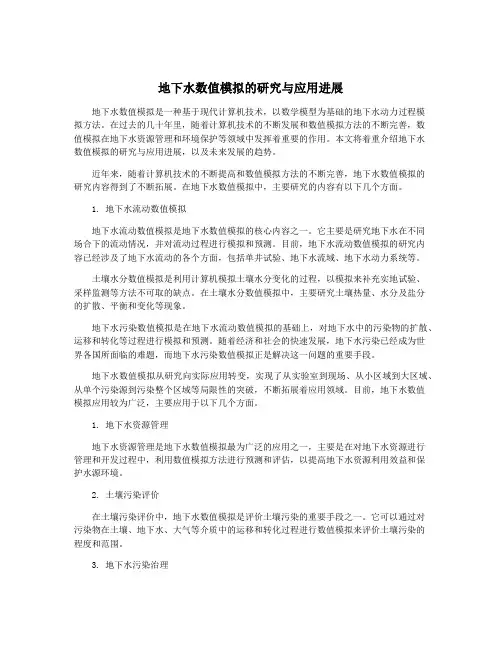

地下水数值模拟的研究与应用进展地下水数值模拟是一种基于现代计算机技术，以数学模型为基础的地下水动力过程模拟方法。
在过去的几十年里，随着计算机技术的不断发展和数值模拟方法的不断完善，数值模拟在地下水资源管理和环境保护等领域中发挥着重要的作用。
本文将着重介绍地下水数值模拟的研究与应用进展，以及未来发展的趋势。
近年来，随着计算机技术的不断提高和数值模拟方法的不断完善，地下水数值模拟的研究内容得到了不断拓展。
在地下水数值模拟中，主要研究的内容有以下几个方面。
1. 地下水流动数值模拟地下水流动数值模拟是地下水数值模拟的核心内容之一。
它主要是研究地下水在不同场合下的流动情况，并对流动过程进行模拟和预测。
目前，地下水流动数值模拟的研究内容已经涉及了地下水流动的各个方面，包括单井试验、地下水流域、地下水动力系统等。
土壤水分数值模拟是利用计算机模拟土壤水分变化的过程，以模拟来补充实地试验、采样监测等方法不可取的缺点。
在土壤水分数值模拟中，主要研究土壤热量、水分及盐分的扩散、平衡和变化等现象。
地下水污染数值模拟是在地下水流动数值模拟的基础上，对地下水中的污染物的扩散、运移和转化等过程进行模拟和预测。
随着经济和社会的快速发展，地下水污染已经成为世界各国所面临的难题，而地下水污染数值模拟正是解决这一问题的重要手段。
地下水数值模拟从研究向实际应用转变，实现了从实验室到现场、从小区域到大区域、从单个污染源到污染整个区域等局限性的突破，不断拓展着应用领域。
目前，地下水数值模拟应用较为广泛，主要应用于以下几个方面。
1. 地下水资源管理地下水资源管理是地下水数值模拟最为广泛的应用之一，主要是在对地下水资源进行管理和开发过程中，利用数值模拟方法进行预测和评估，以提高地下水资源利用效益和保护水源环境。
2. 土壤污染评价在土壤污染评价中，地下水数值模拟是评价土壤污染的重要手段之一。
它可以通过对污染物在土壤、地下水、大气等介质中的运移和转化过程进行数值模拟来评价土壤污染的程度和范围。
地下水数值模拟的研究与应用进展
地下水数值模拟的研究与应用进展1. 引言1.1 地下水数值模拟简介地下水数值模拟是指利用数学模型和计算机技术对地下水系统进行模拟和预测的方法。
通过模拟地下水系统的水文地质特征、水文动力过程和水文化学过程，可以更好地理解地下水运动规律，预测地下水资源的变化趋势，指导地下水资源的合理开发和利用。
地下水数值模拟的基本原理包括建立地下水数学模型、确定模型参数、选择数值计算方法、进行模拟计算和模拟结果分析。
地下水数值模拟常用的模型包括地下水流模型、地下水热盐模型、地下水污染迁移模型等，可以根据实际问题的不同选择合适的模型进行建模。
地下水数值模拟在水资源管理、环境保护、地质灾害防治等领域有着重要的应用价值。
通过地下水数值模拟，可以预测地下水位变化、地下水资源补给和排泄规律，为科学合理地开发利用地下水资源提供参考依据。
地下水数值模拟还可以用于评估地下水污染风险、指导地下水污染防治，保护地下水资源环境。
地下水数值模拟是一种强大的工具，为研究人员提供了深入理解地下水系统运行机制和分析地下水问题的方法。
通过不断地研究和应用，地下水数值模拟将在未来发展中发挥更加重要的作用。
1.2 地下水数值模拟的重要性地下水作为重要的水资源之一，对人类生存和发展具有重要意义。
地下水数值模拟是研究地下水流动规律和预测地下水变化的重要手段。
其重要性主要体现在以下几个方面：1.优化地下水资源管理：地下水数值模拟可通过对地下水流动模式的研究和模拟，优化地下水资源的开发和利用。
通过模拟可以更好地预测地下水位变化、水质变化等情况，有助于科学合理地规划地下水资源的开发和利用方案。
2.保护地下水环境：地下水数值模拟可以帮助研究人员识别地下水受到威胁和污染的情况，从而采取合适的措施进行保护和修复。
通过模拟可以及时发现地下水受到污染的源头和扩散路径，指导环境保护工作的开展。
3.灾害预警和防范：地下水数值模拟可以用于预测地下水位变化、地下水涌出、地下水泛滥等情况，为灾害预警和防范提供科学依据。
地下水数值模拟的研究与应用进展
地下水数值模拟的研究与应用进展地下水数值模拟是指利用计算机和数学模型对地下水系统进行模拟和预测的一种方法。
通过数值模拟，可以预测地下水的水位、水量、水质以及地下水与地表水和土壤水之间的相互作用等情况。
本文将探讨地下水数值模拟的研究和应用进展。
地下水数值模拟的研究主要集中在以下几个方面：第一，模型建立。
地下水数值模拟的第一步是建立数学模型。
常用的地下水数值模型有有限元法、有限差分法和边界元法等。
这些方法可以将地下水系统离散化，并通过计算机模拟地下水系统的运动规律。
第二，参数估计。
地下水数值模拟需要大量的参数来描述地下水系统的特性，如孔隙度、渗透率、水头等。
这些参数往往难以直接测量，需要通过试验或其他方法进行估计。
目前研究者们提出了一系列参数估计的方法，如反问题求解、遗传算法等。
数值算法。
由于地下水系统的非线性和复杂性，数值模拟需要高效、稳定的算法来求解方程。
近年来，随着计算机技术的进步，地下水数值模拟中出现了一些新的数值算法，如并行计算、多核计算等。
除了研究方面，地下水数值模拟也广泛应用于实际工程和科学研究中。
以下是一些地下水数值模拟的应用进展：第一，地下水资源管理。
地下水是重要的水资源，然而地下水资源的开发和利用存在一定的风险。
通过地下水数值模拟，可以模拟地下水系统的响应，帮助决策者科学地管理地下水资源，避免资源的过度开发和污染。
第二，地下水污染控制。
地下水污染是当前面临的重要环境问题之一。
通过地下水数值模拟，可以对地下水污染的来源、传输和演化进行模拟和预测，为地下水污染控制提供科学参考。
地下水排水和灌溉。
地下水数值模拟可以帮助工程师科学地设计地下排水和灌溉系统，提高系统的效率和可靠性。
通过模拟地下水的水动力行为，可以优化排水和灌溉的方案，减少水资源的浪费。
第四，地下水地热利用。
地下水中的热量可以被用于供暖和制冷，被广泛应用于地热能利用。
地下水数值模拟可以模拟地热系统的热量传递过程，优化地下水热交换器的设计，提高地热能利用效率。
地下水流数值模型设计与应用(ppt 132页)
附件:三维流多边形（棱柱体）网格
有限差分方程的建立
我们已经学习过基于矩形网格的差分方法。不难看出，无论是等 格距还是变格距矩形网格，这种剖分是有局限性，通常不能满足实 际问题的需要。常见的实际问题大多是：含水层渗流区边界形状不 规则，非均质参数分区的界线不规则，抽水井群和观测孔群的布置 一般也是任意的。这些问题若用矩形网格剖分则很不方便,特别是井 孔及内部与地下水有水力联系的河流等源汇点/线。若将所有井孔及 其它源汇点都与格点一致,精度较高,但许多网格没有必要地被加密； 若网格密度合理,则可能井孔及其它源汇点不能与格点一致而丢失精 度。为此，我们介绍一种以辅助三角形剖分为基础的不规则网格差 分法，通常被称之为(任意)多边形网格法。
多边形网格有限差分法其差分方程的建立,我们采用直接根 据达西定律和水均衡原理建立差分方程。
形成多边形棱柱均衡网格的方法
y
i'
k' j'
i
p
c
b
a
q
a b
k
i k
j
j
i"
x
o
A
B
j"
C
k"
图2-6-1多边形网格均衡系统示意图[2001]
多边形棱柱均衡网格的差分方程的建立
对于第m层格点 i 为中心的网格 D i,m ，它在平面上的投影区如图26-1B，根据达西定律和水均衡原理建立m层格点 i 的差分方程。
我们深刻体会到 ：数值模拟的核心是“防止模拟失真， 提高仿真性”。因此，努力分析流动机理并用于数值模拟。 这些成果已经集成为一个基于多边形网格的三维地下水流 有限差分模拟系统（简称PGMS，即Polygon-grid finitedifference groundwater modeling system）。
岩土工程中的地下水流动数值模拟技术
岩土工程中的地下水流动数值模拟技术地下水是岩土工程中的一个重要因素，对于设计和施工过程有着重要的影响。
为了准确预测地下水的流动和动态变化，岩土工程中采用地下水流动数值模拟技术成为必不可少的手段。
本文将介绍地下水流动数值模拟技术的原理和应用，包括模型建立、边界条件的设定以及参数设置等方面。
一、地下水流动数值模拟技术的原理地下水流动数值模拟是通过数学模型来描述地下水的流动规律，并基于该模型进行数值计算，从而获得地下水流动的结果。
地下水流动数值模拟主要基于达西定律和连续方程，通过有限差分法、有限元法等数值方法将连续方程离散化为代数方程，然后通过迭代求解得到地下水的流速、流向以及压力等参数信息。
二、地下水流动数值模拟技术的应用1. 水资源管理地下水流动数值模拟技术可以用于地下水资源的管理和规划。
通过模拟分析地下水的动态变化，可以评估地下水资源的利用潜力和可持续性，为合理配置地下水资源提供科学依据。
2. 水污染控制地下水流动数值模拟技术能够模拟分析地下水中的污染物扩散过程，预测地下水的污染范围和浓度分布。
在水污染控制方面，地下水流动数值模拟技术可以用于优化环境监测网络布设、评估环境风险和制定环境管理策略。
3. 井孔设计地下水流动数值模拟技术对井孔的设计也起到重要作用。
在岩土工程中，井孔是用来排水和加固地下工程的一种常见方法。
通过模拟分析地下水流动的数值模型，可以确定井孔的类型、位置和数量，进而提高井孔的设计效果。
三、地下水流动数值模拟技术的模型建立地下水流动数值模拟的第一步是建立地下水流动的数学模型。
模型的建立需要收集相关的地质、水文地质数据，以及定量描述地下水流动的物理方程。
常用的数学模型包括二维和三维的有限差分模型、有限元模型等。
在建立模型时，需要考虑模型的边界条件，如地表水位、渗透系数等。
四、地下水流动数值模拟技术的参数设置地下水流动数值模拟中的参数设置直接影响模拟结果的准确性。
常用的参数包括渗透系数、孔隙度、饱和导水率等。
地下水数值模拟的研究与应用进展
地下水数值模拟的研究与应用进展地下水数值模拟是指利用计算机模拟地下水系统的运动，分析其变化规律以及对人类活动的响应。
该技术可以为地下水资源的开发利用、管理调控提供科学依据和技术支持。
本文将从模拟方法、模型评价和应用进展三个方面，介绍地下水数值模拟的研究与应用进展。
一、模拟方法地下水数值模拟主要分为两种方法，即有限差分法和有限元法。
有限差分法是最早被广泛使用的一种方法。
其核心是根据地下水系统所在的二维或三维空间建立差分网格，并在每个时间步长内计算各节点的水量变化。
该方法的优点是速度快、稳定性高，但其局限性也很明显，即数值稳定性受精度约束较强，能计算的复杂地下水问题较少。
另一种方法是有限元法。
该方法将空间连续介质离散成许多小单元，从而建立以基础方程为核心的微分方程组，通过解方程组得到未来水位的预测。
相较于有限差分法，有限元法具有解算精度高、模拟能力强等优点，并且能应用于较复杂的地下水问题。
二、模型评价模型评价是地下水数值模拟的必要前提，其目的是验证模型对真实情况的拟合程度和对未来演变的预测能力，以及评价模拟结果的精度和可靠性。
地下水数值模拟的模型评价指标包括：1）拟合能力——即模拟结果与实测数据的吻合程度；2）预测能力——即通过建立历史数据与观测结果的关系，对未来演变做出的预测结果的准确性；3）灵敏度——即对模型输入参数的变化如何影响模拟结果；4）精度——即结果误差的大小；5）可靠性——即结果误差的置信度和可信度。
这些指标需要通过验证、敏感性分析和不确定性分析等方法进行评价和验证。
三、应用进展地下水数值模拟的应用领域很广，例如地下水资源管理、地下水环境保护、污染物迁移研究等领域。
以下是地下水数值模拟在不同领域的应用进展：1、资源管理2、环境保护地下水污染是当前环境保护的重要问题，地下水数值模拟可用于模拟污染物在地下水中的迁移和传输。
借助模拟结果，有助于预测和评估地下水环境受到的影响，以及对污染进行治理和防范措施。
《地下水数值模拟》课件
六、总结
1 现状和未来发展趋势
地下水数值模拟在水资源管理和环境保护中 起着重要作用，未来发展潜力巨大
2 应用前景
为决策者提供科学依据，促进可持续发展和 生态平衡
七、参考文献
1. Bear, J. (1979). Hydraulics of groundwater. Courier Corporation.
二、数学基础
1 数值计算方法
离散化空间和时间，使用数值方法近似求解
2 常用偏微分方程
描述地下水流动和质量传输的方程，如饱和地下水流方程和溶质传输方程
3 非线性方程求解
通过迭代方法求解高度非线性的方程组
三、数值模拟过程
1 模拟区域和边界条件
定义地下水系统的几何形 状和边界特征
2 离散化方法
将连续的方程离散化为代 数方程
3 迭代求解方法
通过迭代计算逼近方程的 解
四、模拟软件介绍
1 三维有限元软件
基于有限元方法进行地下水模拟的著名软件
2 三维有限差分软件
基于有限差分方法进行地下水模拟的流行软件
五、案例分析
地下水流数值模型设计与应用
地下水流数值模型设计与应用地下水流数值模型是指利用数值方法对地下水流动过程进行模拟和预测的模型。
在地下水资源管理、地下水开采与补给、地下水污染治理等领域，地下水流数值模型具有重要的应用价值。
本文将介绍地下水流数值模型的设计原理、建模步骤和应用案例。
1. 地下水流数值模型的设计原理地下水流数值模型是基于地下水流动的物理原理和方程建立的数学模型。
其设计原理主要包括以下几个方面：1.1 地下水流动方程地下水流动方程是描述地下水在地下各层介质中运动规律的基本方程。
常用的地下水流动方程有Richards方程、Darcy方程等。
1.2 数值方法地下水流数值模型的建立离不开数值方法的支持。
常用的数值方法包括有限差分法、有限元法、边界元法等。
1.3 参数估计与校正地下水流数值模型需要估计和校正地下水系统的参数，包括渗透系数、压力头等，以保证模型的准确性和可靠性。
2. 地下水流数值模型的建模步骤地下水流数值模型的建模过程一般包括以下几个步骤：2.1 地下水系统的规划与数据收集首先需要对地下水系统进行规划和确定研究范围，然后收集相关的地下水系统数据，包括地质条件、水位、水质等信息。
2.2 模型网格的建立根据地下水系统的特性和数据建立模型的网格结构，划分各个单元，并确定边界条件。
2.3 模型参数的估计与校正根据实测数据和地质资料，对模型中的各项参数进行估计和校正，以提高模型的准确性。
2.4 模型求解与验证利用数值方法对建立的地下水流数值模型进行求解，并与实际观测数据进行对比验证，调整模型参数以提高模型的拟合程度。
3. 地下水流数值模型的应用案例3.1 地下水资源管理通过建立地下水流数值模型，可以预测地下水资源的分布和变化规律，为地下水资源的合理开发利用提供科学依据。
3.2 地下水开采与补给地下水流数值模型可以模拟地下水的开采和补给过程，帮助调整地下水的开采量和位置，保护地下水资源的可持续利用。
3.3 地下水污染治理地下水流数值模型可以模拟地下水中污染物的传输规律，对地下水污染的源头和扩散路径进行分析，为地下水污染治理提供技术支持。
数值模拟技术在地下水模型建立中的应用研究
数值模拟技术在地下水模型建立中的应用研究地下水资源是人类赖以生存的重要资源，而地下水资源的开发利用必须建立在深入了解地下水特性和预测地下水动态的基础上。
地下水模型是研究地下水系统特性和地下水动态变化规律的一种有效手段，而数值模拟技术则是构建地下水模型的重要方法。
一、数值模拟的基本原理数值模拟是指用数值计算方法对某个系统或现象进行分析和模拟，以得出其内部规律和发展趋势的技术。
地下水数值模拟主要采用有限元法、有限差分法、边界元法等方法。
其中，有限元法是数值模拟中最常用的一种方法，它将大区域分割成许多小单元，将整个区域离散化，对每个小单元进行数值计算。
二、数值模拟在地下水模型建立中的应用1. 地下水数值模型建立地下水数值模型建立是指以有限元法等数值方法作为基础，通过数据采集、地下水地质调查和地下水实测资料分析，建立一种能够准确反映地下水系统特性的数学模型。
这个模型可用于预测地下水表面高度和水质变化趋势，优化地下水资源管理和监控地下水环境变化。
2. 地下水模型参数求解地下水数值模拟一般包括两个基本方程：流量守恒方程和达西-楚克公式。
这两个方程中包含的参数众多，不仅涉及到地下水水头高度等物理质量参数，还需考虑水源出现和消失的时间和地点等非物理因素。
因此，模拟中对于参数的求解非常重要，不同的方法和技术对参数求解的精度和准确度有着很大的影响。
3. 地下水模型验证和应用在地下水模型建立和参数求解后，需要将模拟结果与实际场地的监测数据进行验证。
只有在模拟结果与实际数据符合良好的情况下，才能用模型来进行预测和优化建议。
此外，地下水模型还可用于研究地下水流向分布规律、水质变化调控以及地下水资源可持续利用等方面。
三、数值模拟在地下水模型建立中的优势和局限1. 优势（1）数值模拟可以借助机器算力，对大规模和复杂的地下水系统进行模拟分析，方便快捷。
（2）数值模拟能够高精度计算地下河道流量、水位变化等细节特征，提高地下水模型的准确度。
地下水数值模拟的研究与应用进展
地下水数值模拟的研究与应用进展地下水是地球上重要的自然资源之一，对人类生产生活具有重要的影响。
近年来，随着城市化进程的加快和工业化的发展，地下水资源受到了严重的威胁和破坏。
为了更好地保护地下水资源，科学家们开展了大量的地下水数值模拟的研究与应用，并取得了一系列的进展。
地下水数值模拟是通过数学和计算机技术模拟地下水在地下流动和传输过程中的物理和化学规律。
它可以帮助人们了解地下水的动态变化，预测地下水的水文响应，评估地下水资源的可持续利用性，指导地下水管理和保护工作。
第一，地下水数值模拟在地下水资源评价和管理方面的应用。
通过对地下水水文地质条件、人类活动和环境因素等的综合分析，可以建立地下水资源评价模型，评估地下水资源的可利用量和可持续利用性。
根据模拟结果可以制定相应的管理和保护措施，保障地下水资源的合理利用。
第二，地下水数值模拟在地下水污染传输和修复方面的应用。
地下水污染是目前地下水面临的严重问题之一。
通过数值模拟可以模拟地下水中污染物的迁移和转化过程，预测地下水污染的发展趋势和范围，为地下水污染治理和修复工作提供科学依据。
地下水数值模拟在地下水动力学和地下水循环研究方面的应用。
地下水动力学是指地下水在地下层中的流动规律。
通过数值模拟可以模拟地下水的流动速度、流向和流量分布等，进而揭示地下水的动态变化规律。
地下水循环是指地下水与表层水体的相互作用和交换过程。
数值模拟可以模拟地下水和地表水的相互作用，优化地下水与表层水体的利用和管理。
当前，地下水数值模拟研究面临一些挑战。
地下水数值模拟需要大量的地下水数据支撑，包括水文地质数据、水文数据和地球物理数据等。
这些数据存在获取困难和不全面的问题，会影响模拟结果的准确性和可靠性。
地下水系统是一个复杂的系统，受到许多因素的影响，模拟过程需要考虑的参数众多，模型的建立和参数的选择都需要科学合理。
地下水数值模拟需要大量的计算资源和计算时间，对计算机技术的要求较高。
第一讲 地下水数值模拟基础知识
实用文档
承压水:含水层的储水与释水
弹性给水度Ss：承压含水层中当测压水位下降1个单 位，单位水平面积含水层柱体所释放的水量。测区水 位降低导致：
（1）含水层孔隙中水的压力降低—水体积膨胀释 水
（2）孔隙水压力降低，含水层颗粒间有效应力增 加—骨架被压缩（颗粒不变—骨架压缩=空 隙体积减小)—发生释水。
实用文档
地下水分类
• 广义地下水（subsurface water）：地表以下岩石空隙中的水(包气带、 饱水带中的水)
• 狭义地下水（groundwater）：地表以下饱水带岩石空隙中的水（重力 水）
包气带 潜水
承压水
孔隙水 上层滞水 孔隙潜水 孔隙承压水
裂隙水 上层滞水 裂隙潜水 裂隙承压水
岩溶水 上层滞水 岩溶潜水 岩溶承压水
（3）毛细水带（支持毛细水带、饱和毛细水带）
饱水带
岩石空隙被水完全充满 →是二相介质（固相+液相水） 空隙中水的存在形式： ①重力水
重力水：连续分布（孔隙是连边）→传递压力→在水头差 作 用下，地下水（空隙中的水）可以连续运动。
地下开挖，坑道，巷道，基坑，打井在此带均有重力水涌出来！
②结合水
实用文档
如华北平原早期地下水开采，深层水与浅层水之 间水位差别不大，深层水与浅层水之间的粘土可 作为隔水层；随着深层水的不断开采，水位大幅 度降低，浅层水向深层“越流”，粘土层成为“ 透水层”。
实用文档
含水层,隔水层与弱透水层：时间相对性
自然界中不存 在绝对的隔水 层，岩层是否 透水取决于时 间尺度。
54 32 1
度变 化而储水与释水！ 动态：受气象，水文因素影响明显，
地下水数值模拟
j
i
~ fij
j
j1
Gi
d
,
gij
j1 Gi d , j n
g~ij
j1 Gi d , j n
Ei
D
W T
Gi dxdy
iHi
n j 1
1 j1 j
j1gij
g~ij
Hj
g~ij j gij
H
j 1
j1
fij
~ fij
H n
j
~ fij
j
fij
iHi
n j 1
M j M j1
H
Gi n
Gi
H n
ds
W DT
Gi dxdy
n j 1
j1 j
j1 j1
j
H
j j j1 j
H
Gi
j1
n
j1 j1
j
H n
j j j1 j
H n
j 1
Gi
d
D
W T
Gi dxdy
令：fij
G d , j1
地下水数值模拟
一、基本原理
• 基本思想
——将微分方程得基本解化为边界积分方程, 将边界剖分为有限个单元,在离散得区域边 界上将边界积分方程化为代数方程求解。
• 边界元 ——区域内满足控制方程,边界上近似满足边界条件
• 有限元、有限差 ——区内近似满足控制方程,边界上满足边界条件
一、基本原理
• 特点
u x
v x
u y
v y
dxdy
v
2u x 2
2u y 2
dxdy
v
u n
ds
地下水流与污染迁移数值模拟的研究与应用
地下水流与污染迁移数值模拟的研究与应用随着人类社会的不断发展，生产和生活方式的改变以及现代工业、农业的发展，地下水污染问题日益突出。
解决地下水污染问题，需要深入了解地下水的流动规律和污染物迁移规律。
地下水流与污染迁移数值模拟技术是现代地下水科学领域中一项重要的技术手段。
一、地下水流数值模拟地下水流数值模拟是利用计算机对地下水流动进行计算和模拟，以便更好地研究地下水流动规律，为地下水资源的保护和利用提供帮助。
在数值模拟中，需要对地下水流动条件、地下水的物理特性等进行参数化处理。
通过构建数学模型，基于质量守恒和动量守恒原理，并结合地质、地形、气象等多种因素，对地下水流动进行模拟和预测分析。
数值模拟是基于一定的前提和假设条件进行的，对模型参数设置和实际数据采集具有一定的要求。
为了提高模拟的准确度，需要对地下水的物理性质和排放来源、污染物的特性和地下水流动机制进行深入的分析研究。
通过不断优化模型参数，提高模拟精度，进而提高对地下水资源保护的管理和决策能力。
二、污染迁移数值模拟污染迁移数值模拟是对地下水污染物迁移和扩散过程进行模拟和预测，为研究地下水污染机理提供基础和依据。
污染物的来源、性质和特点等是进行污染迁移数值模拟的基础。
在模拟过程中，需要对地下水流场和化学反应进行综合模拟，建立基于质量守恒和动量守恒的数学模型，建立对应的差分方程组。
然后通过求解差分方程组，得到污染物在不同时间和空间分布情况。
污染迁移数值模拟的实际应用效果，需要结合现场实测数据、地下水水质分析和化验数据进行综合分析和判定。
在实践中，应用污染迁移数值模拟技术，可验证污染物的源头、分布区域和扩散速度等，为保护地下水的安全提供科学依据。
三、地下水流与污染迁移数值模拟的研究与应用进展地下水流与污染迁移数值模拟的研究在过去的几十年里得到了长足的发展。
人们对地下水的物理特性、地下水流动机制和污染物传输规律等方面进行了大量的实验和探究，在地下水理论研究和应用前沿取得了很多进展。
地下水流运动数值模拟
地下水流运动数值模拟，是指通过建立数学模型与地下水流动规律的实验、观测等数据相结合，利用计算机模拟地下水在地下流动中的过程，以研究和预测地下水运动规律和地下水资源的利用。
地下水是人类最广泛利用的水资源，其在环境、农业、工业等众多领域都有着重要的作用。
因此，对地下水流动规律的研究和预测具有极为重要的意义。
而地下水流动数值模拟则是实现这一目标的有效手段之一。
地下水流动数值模拟的基本原理是建立数学模型。
数学模型是描述地下水流动的方程式，通俗地说，就是描述整个地下水流动过程的数学公式。
建立数学模型是地下水流动数值模拟的基础，正确的公式表达式是模拟准确性的关键。
地下水流动数值模拟中要考虑各种地下水因素，如地层结构、地下水位、水文地质等。
其中，地下水位是地下水模拟的基础条件，必须准确测定。
当然，还要考虑到地下水流动的复杂性，如源头水的反馈机制、物质迁移等难以预测的情形也必须考虑在内。
有了数学模型，便可以在计算机上进行模拟。
地下水流动数值模拟能够输出各种结果，如地下水位、流量、脊线、水力梯度、污染物渗漏等。
这些数据的生成是根据原始数据输入、模型支持和特定规则计算后产生的。
地下水流动数值模拟具有多种应用。
一方面，它可以预测地下水位和流量变化趋势，协助规划和管理地下水资源。
另一方面，它还可以模拟污染物在地下水中的扩散，帮助预测可能产生的环境影响，为环境保护提供决策的科学依据。
当然，地下水流动数值模拟也有其局限性。
一方面，它仍然需要实地勘探、观测等方法作为基础数据，但有时数据的获取是困难的。
另一方面，模拟结果并不总是准确或完全可靠，需要提高对模拟敏感性的方法。
总之，地下水流动数值模拟是一种基于大量数据的数学模拟方法，是研究地下水流动的有效手段，具有广阔的应用前景。
通过不断的研究和完善，地下水流动数值模拟能够反映更为真实的地下水流动情况，为更好地保护和利用地下水资源提供科学依据。
地下水数值模拟的研究与应用进展
地下水数值模拟的研究与应用进展地下水数值模拟是一种通过建立数学模型来模拟地下水流动和质量运移的方法。
它可以帮助我们预测和理解地下水系统的行为，为地下水资源管理提供科学依据。
在过去的几十年里，地下水数值模拟在水资源管理和环境保护方面得到了广泛的应用。
本文将介绍地下水数值模拟的研究和应用进展。
地下水数值模拟的研究主要涉及下列几个方面：数学模型的建立、参数估计和模型验证、数值方法和计算效率的提高以及数据处理和可视化方法的发展等。
首先，地下水数值模拟需要建立一个适当的数学模型来描述地下水流动和质量运移的过程。
常用的模型包括Darcy方程、质量守恒方程和运动方程等。
研究者们通过将这些方程相互结合，并加入适当的边界条件，建立地下水数值模型。
其次，参数估计和模型验证是地下水数值模拟研究的关键步骤。
由于地下水系统常常是非常复杂的，模型参数的估计成为一个很大的难题。
研究者们利用各种方法来估计参数，如历史观测数据的拟合、敏感度分析和反问题求解等。
同时，模型验证也是不可或缺的一步，它可以评估模型的准确性和可靠性。
第三，数值方法和计算效率的提高是地下水数值模拟研究的另一个重要方面。
由于地下水模型往往需要进行大量的计算，因此如何提高计算效率成为一个重要的研究方向。
研究者们通过改进数值方法和优化计算算法，来降低计算成本和提高计算速度。
最后，数据处理和可视化方法的发展为地下水数值模拟的研究和应用提供了更好的工具。
研究者们可以利用地理信息系统（GIS）和遥感技术等，对地下水相关数据进行处理和分析，更好地理解地下水系统。
同时，可视化方法也可以将模拟结果以图形或动画的形式展示出来，使研究者们和决策者们更容易理解和使用模拟结果。
综上所述，地下水数值模拟的研究和应用已经取得了显著的进展。
未来，我们可以预见地下水数值模拟将继续发展，为水资源管理和环境保护提供更多的科学支持。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
地下水流数值模拟的基本理论及应用王旭升博士目录1.地下水系统及其概念模型2.地下水流的数学描述与参数3.三维有限差分模型与MODFLOW4.模块及其作用5.VMODFLOW的应用23McWhorter and Sunada (1977)Q 1Q 3Q 2承压含水层地下水系统含水层概念模型：潜水含水层潜水面底板底板61. 地下水系统及其概念模型含水层概念模型：承压含水层顶板底板底板只有顺层流动测压水位面顶板含水层概念模型：多个含水层123模型范围含水层概念模型：多个含水层底板13425弱透水层：越流VMODFLOW4.1中文版培训 北京 2008年12月2. 地下水流的数学描述与参数* 承压水运动方程surface方 向 渗 透 系 数f lo w含水层 厚度y C MεhABεx补给强度 贮水系数∂H =0稳定流 ∂H ⎤ ∂ ⎡ ∂H ⎤ ∂ ⎡ ⎢ K xx M ∂x ⎥ + ∂y ⎢ K yy M ∂y ⎥ + ε = S ∂t ∂x ⎣ ⎦ ⎣ ⎦11VMODFLOW4.1中文版培训 北京 2008年12月2. 地下水流的数学描述与参数* 承压水运动方程 导水系数 Txx=KxxM Tyy=KyyMsurface f lo w贮水系数yεhAB C MS=SsMxε贮水率∂H ∂ ⎡ ∂H ⎤ ∂ ⎡ ∂H ⎤ ⎢Txx ∂x ⎥ + ∂y ⎢Tyy ∂y ⎥ + ε = S s M ∂t ∂x ⎣ ⎦ ⎦ ⎣12VMODFLOW4.1中文版培训 北京 2008年12月2. 地下水流的数学描述与参数* 三维渗流方程∂H ⎤ ∂ ⎡ ∂H ⎤ ∂ ⎡ ⎢ K xx ∂x ⎥ + ∂y ⎢ K yy ∂y ⎥ ∂x ⎣ ⎦ ⎣ ⎦ ∂ ⎡ ∂H ⎤ + ⎢ K zz ⎥ +W ∂z ⎣ ∂z ⎦ ∂H = Ss ∂t 体积源汇项h=500 500 700 1400 xh=0400 z贮水率13VMODFLOW4.1中文版培训 北京 2008年12月2. 地下水流的数学描述与参数定解条件 A h1 Q 边界条件 模型边界的水头、流量。
（1）一类边界，A B 定水头边界： hA=h1(x,t) （2）二类边界，B ∂h Q ∂h 定流量边界： =− =T kM ∂n B 2πrw ∂n B 隔水边界（C） —— 流量为零的二类边界。
初始条件——非稳定流问题 t=0时地下水系统或模型的水头分布14CVMODFLOW4.1中文版培训 北京 2008年12月3. 三维有限差分模型与MODFLOW**地下水流的数值法用有限的离散点组成网格代替连续的渗流空间，把时间分成 有限数目的小段，将微分方程及其定解条件转化成网格上的 代数方程组，通过求解代数方程组获得不同时刻水头在离散 点上的近似值。
网格剖分——空间离散化y jy j(i,j)=(7,6)(i,j)=(7,6)6 5 4 3 2 1 12 3 4 5 66 5 4 3 2 1PP123 4 5 6x i15x iVMODFLOW4.1中文版培训 北京 2008年12月3. 三维有限差分模型与MODFLOW**地下水流的数值法有限差分法 有限单元法 边界元法 MODFLOW16VMODFLOW4.1中文版培训 北京 2008年12月3. 三维有限差分模型与MODFLOW代码 Fortran程序 MODFLOW,-83,-88,-96 -2000 (new) (McDonald & Harbaugh) MT3D(Zheng,1990) - MT3DMS PEST(Doherty et al,1994) UCODE (Poeter & Hill, 1998) Packages(模块)17软件 Windows界面 Visual Modflow VMODFLOW中文版VMODFLOW4.1中文版培训 北京 2008年12月3. 三维有限差分模型与MODFLOW**MODFLOW差分模型列分层网格行模拟层 格点18VMODFLOW4.1中文版培训 北京 2008年12月3. 三维有限差分模型与MODFLOW**MODFLOW差分模型19VMODFLOW4.1中文版培训 北京 2008年12月3. 三维有限差分模型与MODFLOW**MODFLOW差分模型差分方程 (qN+qS+qE+qW+qU+qL)∆t + εA= SsVcell(Ht−Ht-1)qi,j,k+½ qi+½,j,k⇒qi,j-½,k qi-½,j,kqi,j+½,k qi,j,k-½20VMODFLOW4.1中文版培训 北京 2008年12月3. 三维有限差分模型与MODFLOW**MODFLOW差分模型差分方程: 侧向流量qi , j +1/ 2,k hi , j +1,k − hi , j ,k ∂h ⎞ ⎛ = ⎜ K xx ∆yi ∆z k ⎟ A = K i, j +1/2,k ∂x ⎠ ∆x j +1/2 ⎝hi,j,kqi,j+½,khi,j+1,k∆zk ∆yi∆xj+1/221VMODFLOW4.1中文版培训 北京 2008年12月3. 三维有限差分模型与MODFLOW**MODFLOW差分模型差分方程qi , j +1/ 2,k = CRi, j +1/2,k (hi , j +1,k − hi , j ,k )= CRi, j +1/2,k (hi , j +1,k − hi , j ,k ) + CRi, j −1/2,k (hi , j ,k − hi , j −1,k )∑q+ CRi +1/2, j,k (hi +1, j ,k − hi , j ,k ) + CRi -1/2, j,k (hi , j ,k − hi −1, j ,k ) + CRi, j,k +1/2 (hi , j ,k +1 − hi , j ,k ) + CRi, j,k -1/2 (hi , j ,k − hi , j ,k −1 )22nVMODFLOW4.1中文版培训 北京 2008年12月3. 三维有限差分模型与MODFLOW**MODFLOW差分模型求解差分方程[C ]{H t } + {qe } = [ S ]{H t − H t −1}[ A]{H } = {q}t共轭梯度法(PCG)； 分片超松弛迭代法(SSOR); 强隐式迭代法(SIP)23VMODFLOW4.1中文版培训 北京 2008年12月3. 三维有限差分模型与MODFLOW**使用VMODFLOW建立模型1. 准备数据资料（划分含水层，顶底板高 度，渗透参数，存贮参数，初始地下水位） 2. 划分平面网格，输入顶、底板高度 3. 输入模拟层参数 4. 输入边界属性和模块参数 5. 是稳定流还是非稳定流 6. 非稳定流的初始水头分布 7. 运行模型，查看结果24VMODFLOW4.1中文版培训 北京 2008年12月3. 三维有限差分模型与MODFLOW**使用VMODFLOW建立模型：水流和溶质运移现场数据收集 简化水流 MODFLOW MODPATH Zone Budget 溶质运移 MT3D RT3D SEAWAT USGS, USEPA水文地质分析Visual MODFLOW2D Graphical Output提出概念模型253D Explorer Output Visual GroundwaterVMODFLOW4.1中文版培训 北京 2008年12月4. 模块及其作用1.定水头边界(CHD) 2.变水头边界(GHB)模块 3.排水沟边界(DRN)模块 4.补给(RCH)模块 5.蒸散(EVT)模块 6.河流边界(RIV)模块 7.河网(STR)模块 8.抽水井(WEL)模块 9.干湿单元转化处理(Re-wetting)26VMODFLOW4.1中文版培训 北京 2008年12月4. 模块及其作用**定水头边界(CHD)定水头(0) 定水头(1)底板常用于河流、湖泊、海洋等 地表水体27VMODFLOW4.1中文版培训 北京 2008年12月4. 模块及其作用**变水头边界(GHB)模块小尺度模型的人工边界 单元水头 Hcell 侧面积 Aside 边界水头 H0渗透系数 K 补给流量 q 边界距离 D 导水系数(单位?) q=C(H0−Hcell); C= K Aside D28VMODFLOW4.1中文版培训 北京 2008年12月4. 模块及其作用**排水沟边界(DRN)模块排水流量 q=C(Hcell −z0), 排水流量 q=0, Hcell ≤ z0 控制高度 Hcell>z029VMODFLOW4.1中文版培训 北京 2008年12月4. 模块及其作用**补给(RCH)模块降水入渗、灌溉入渗等，可随时间变化入渗补给h非饱和带饱和带M z隔水底板30324. 模块及其作用**河流边界(RIV)模块通过河床与地表水交换河流水位必须已知简化处理地下水排泄：q= −C(H cell −H riv )河流渗漏：q=C(H riv −H cell )导水系数C=渗透系数×宽度×长度沉积物厚度4. 模块及其作用**河网(STR)模块处理河流的支流汇集问题；河流分成一定数量的河段；河段通过节点相互连接。
河流的水位不是输入数据，而是根据流量计算；采用Manning(曼宁)公式。
模型处理相对繁琐。
334. 模块及其作用**水井(WEL)模块井流量：抽水为负流量；注水为正流量一个水井只对应一个模拟单元345. VMODFLOW的应用**水源地的评价单井Q=4000 m3/d开采深度50~60 m其它参数K=10 m/dL=350~450 m36。
