桥梁工程期末试卷(最全版)教学内容

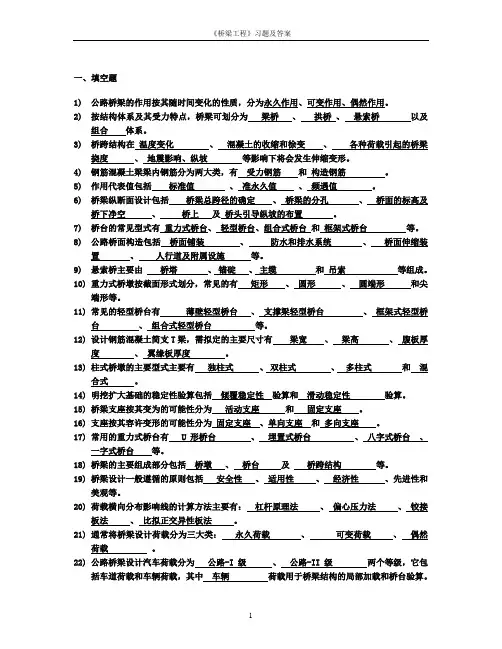

桥梁工程习题及答案桥梁工程期末试卷(多套试卷)
一、填空题1)公路桥梁的作用按其随时间变化的性质，分为永久作用、可变作用、偶然作用。
2)按结构体系及其受力特点，桥梁可划分为梁桥、拱桥、悬索桥以及组合体系。
3)桥跨结构在温度变化、混凝土的收缩和徐变、各种荷载引起的桥梁挠度、地震影响、纵坡等影响下将会发生伸缩变形。
4)钢筋混凝土梁梁内钢筋分为两大类，有受力钢筋和构造钢筋。
5)作用代表值包括标准值、准永久值、频遇值。
6)桥梁纵断面设计包括桥梁总跨径的确定、桥梁的分孔、桥面的标高及桥下净空、桥上及桥头引导纵坡的布置。
7)桥台的常见型式有重力式桥台、轻型桥台、组合式桥台和框架式桥台等。
8)公路桥面构造包括桥面铺装、防水和排水系统、桥面伸缩装置、人行道及附属设施等。
9)悬索桥主要由桥塔、锚碇、主缆和吊索等组成。
10)重力式桥墩按截面形式划分，常见的有矩形、圆形、圆端形和尖端形等。
11)常见的轻型桥台有薄壁轻型桥台、支撑梁轻型桥台、框架式轻型桥台、组合式轻型桥台等。
12)设计钢筋混凝土简支T梁，需拟定的主要尺寸有梁宽、梁高、腹板厚度、翼缘板厚度。
13)柱式桥墩的主要型式主要有独柱式、双柱式、多柱式和混合式。
14)明挖扩大基础的稳定性验算包括倾覆稳定性验算和滑动稳定性验算。
15)桥梁支座按其变为的可能性分为活动支座和固定支座。
16)支座按其容许变形的可能性分为固定支座、单向支座和多向支座。
17)常用的重力式桥台有 U形桥台、埋置式桥台、八字式桥台、一字式桥台等。
18)桥梁的主要组成部分包括桥墩、桥台及桥跨结构等。
19)桥梁设计一般遵循的原则包括安全性、适用性、经济性、先进性和美观等。
20)荷载横向分布影响线的计算方法主要有：杠杆原理法、偏心压力法、铰接板法、比拟正交异性板法。
21)通常将桥梁设计荷载分为三大类：永久荷载、可变荷载、偶然荷载。
22)公路桥梁设计汽车荷载分为公路-I级、公路-II级两个等级，它包括车道荷载和车辆荷载，其中车辆荷载用于桥梁结构的局部加载和桥台验算。
(完整word版)山东交通学院《桥梁工程》期末试题(B)
10、行车道板的长边与短边之比大于等于_________的板为单向板。
11、按桥长或跨径的不同，桥梁分为_________、_________、_______、________和_________五种类型。
12、梁式桥的净跨径是指_________相邻两墩（台）间的净距离，用L0表示。
3、梁桥按承重结构的截面形式，分为_________、_________和_________。
4、桥面构造包括_________、防水和排水设备、_________（或安全带）、缘石、_________和灯柱等构造。
5、板式橡胶支座分为______________和______________两种。
6、桥梁的设计必须满足_________、_________、结构尺寸和构造上的要求、_________、美观上的要求。
7、桥梁的设计程序一般分为_________和_________两个阶段。
8、桥面横坡度有调整方式有三种，即通过_________调整、通过桥面铺装的_________调整，对于箱梁，可调整腹板高度或将顶板做成折线形。
(4)横向刚接梁法----荷载作用在跨中时;假定主梁之间为刚结点。
(5)比拟正交异性板法----荷载作用在跨中时;对于由主梁、连续的桥面板和多道横隔梁所组成的钢筋混凝土梁桥，当其宽度与其跨度之比≥0.5时.
4、试简述桥梁施工图设计阶段包括哪些工作内容？
答：施工图设计：进一步深化初步设计,充分勘探、确定细部尺寸、对各部分进行详细的设计计算、绘制施工详图,编制施工组织设计和施工预算。
3、行车道板有效工作宽度
M——车轮荷载产生的跨中总弯矩。mxmax——荷载中心处的最大单宽弯矩值

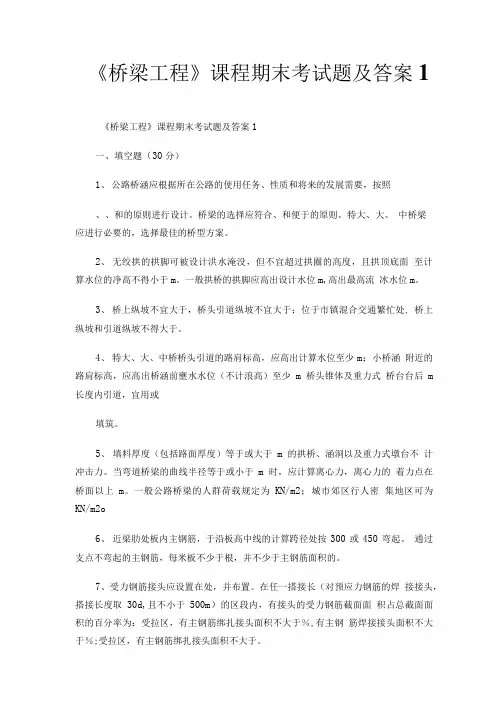

《桥梁工程》课程期末考试题及答案1.doc
《桥梁工程》课程期末考试题及答案1《桥梁工程》课程期末考试题及答案1一、填空题（30分）1、公路桥涵应根据所在公路的使用任务、性质和将来的发展需要，按照、、和的原则进行设计。
桥梁的选择应符合、和便于的原则。
特大、大、中桥梁应进行必要的，选择最佳的桥型方案。
2、无绞拱的拱脚可被设计洪水淹没，但不宜超过拱圈的高度，且拱顶底面至计算水位的净高不得小于m。
一般拱桥的拱脚应高出设计水位m,高出最高流冰水位m。
3、桥上纵坡不宜大于，桥头引道纵坡不宜大于；位于市镇混合交通繁忙处, 桥上纵坡和引道纵坡不得大于。
4、特大、大、中桥桥头引道的路肩标高，应高出计算水位至少m；小桥涵附近的路肩标高，应高出桥涵前壅水水位（不计浪高）至少m桥头锥体及重力式桥台台后m 长度内引道，宜用或填筑。
5、填料厚度（包括路面厚度）等于或大于m的拱桥、涵洞以及重力式墩台不计冲击力。
当弯道桥梁的曲线半径等于或小于m时，应计算离心力，离心力的着力点在桥面以上m。
一般公路桥梁的人群荷载规定为KN/m2；城市郊区行人密集地区可为KN/m2o6、近梁肋处板内主钢筋，于沿板高中线的计算跨径处按300或450弯起。
通过支点不弯起的主钢筋，每米板不少于根，并不少于主钢筋面积的。
7、受力钢筋接头应设置在处，并布置。
在任一搭接长（对预应力钢筋的焊接接头，搭接长度取30d,且不小于500m）的区段内，有接头的受力钢筋截面面积占总截面面积的百分率为：受拉区，有主钢筋绑扎接头面积不大于％,有主钢筋焊接接头面积不大于％;受拉区，有主钢筋绑扎接头面积不大于。
8、混凝土梁内每根箍筋所箍受拉钢筋每排应不多于根，所箍受压钢筋每排不多于根。
箍筋间距不大于和m。
当所箍为受压钢筋时，并应不大于受压钢筋直径的倍。
支承截面处，支座中心两侧各相当梁高倍的长度范围内，箍筋间距不大于mm,直径不小于mm。
9、标准跨径小于m的简支板、梁板，可采用油毛毡等垫层支座或平板支座。
标准跨径小于20m的梁、板桥，可采用支座或支座。
桥梁工程习题及答案桥梁工程期末试卷(多套试卷)
一、填空题1)公路桥梁的作用按其随时间变化的性质，分为永久作用、可变作用、偶然作用。
2)按结构体系及其受力特点，桥梁可划分为梁桥、拱桥、悬索桥以及组合体系。
3)桥跨结构在温度变化、混凝土的收缩和徐变、各种荷载引起的桥梁挠度、地震影响、纵坡等影响下将会发生伸缩变形。
4)钢筋混凝土梁梁内钢筋分为两大类，有受力钢筋和构造钢筋。
5)作用代表值包括标准值、准永久值、频遇值。
6)桥梁纵断面设计包括桥梁总跨径的确定、桥梁的分孔、桥面的标高及桥下净空、桥上及桥头引导纵坡的布置。
7)桥台的常见型式有重力式桥台、轻型桥台、组合式桥台和框架式桥台等。
8)公路桥面构造包括桥面铺装、防水和排水系统、桥面伸缩装置、人行道及附属设施等。
9)悬索桥主要由桥塔、锚碇、主缆和吊索等组成。
10)重力式桥墩按截面形式划分，常见的有矩形、圆形、圆端形和尖端形等。
11)常见的轻型桥台有薄壁轻型桥台、支撑梁轻型桥台、框架式轻型桥台、组合式轻型桥台等。
12)设计钢筋混凝土简支T梁，需拟定的主要尺寸有梁宽、梁高、腹板厚度、翼缘板厚度。
13)柱式桥墩的主要型式主要有独柱式、双柱式、多柱式和混合式。
14)明挖扩大基础的稳定性验算包括倾覆稳定性验算和滑动稳定性验算。
15)桥梁支座按其变为的可能性分为活动支座和固定支座。
16)支座按其容许变形的可能性分为固定支座、单向支座和多向支座。
17)常用的重力式桥台有 U形桥台、埋置式桥台、八字式桥台、一字式桥台等。
18)桥梁的主要组成部分包括桥墩、桥台及桥跨结构等。
19)桥梁设计一般遵循的原则包括安全性、适用性、经济性、先进性和美观等。
20)荷载横向分布影响线的计算方法主要有：杠杆原理法、偏心压力法、铰接板法、比拟正交异性板法。
21)通常将桥梁设计荷载分为三大类：永久荷载、可变荷载、偶然荷载。
22)公路桥梁设计汽车荷载分为公路-I级、公路-II级两个等级，它包括车道荷载和车辆荷载，其中车辆荷载用于桥梁结构的局部加载和桥台验算。
(完整版)桥梁工程期末试卷(最全版)
桥梁工程试卷及答案试卷A一、选择题（每题2 分，共24 分）1.用刚性横梁法计算出的某梁荷载横向分布影响线的形状是 ( A )A.一根直线B.一根折线C.一根曲线D.一根抛物线2.桥梁两个桥台侧墙或八字墙后端点之间的距离称为( C )A.桥梁跨度B.桥梁总长C.桥梁全长D.桥梁标准跨径3.缆索吊装施工适用的场合是( A )A.混凝土拱桥B.连续梁桥C.简支梁桥D.悬臂梁桥4.重力式桥台的主要特点是依靠_____来平衡外力而保持其稳定。
( B )A.台后土压力B.自身重量C.台内填土D.锥坡填土5.桥梁的_____反映了其泄洪能力。
( D )A.计算跨径B.总跨径C.桥梁高度D.净跨径6.当m=1，拱轴线即成为( D )A.悬链线B.圆弧线C.高次抛物线D.二次抛物线7.梁式桥的标准跨径是指（ C ）A.相邻两个桥墩(台)之间的净距B.相邻两个支座中心之间的距离C.相邻两个桥墩中线之间的距离D.梁的长度8．对于坡桥，宜将固定支座布置在标高______的墩台上。
（ B ）A.相对较高B.相对较低C.相对平均D.以上都不对9．根据下列各承重结构截面型式的特点，你认为最适于连续梁桥的截面型式是（ C ）A.板式截面 B.肋板式截面C.箱形截面D.T型截面10．在桥梁墩、台计算中，对于______计入汽车荷载的冲击力。
（D）A.重力式墩、台B.钢筋混凝土柱式墩、台C.任何型式墩、台均不需要D.A和B11．桥台计算时，车辆布载可按______布置。
（ D ）A.车辆荷载仅布置在台后填土的破坏棱体上B.车辆荷载仅布置在桥跨结构上C.车辆荷载同时布置在桥跨结构和破坏棱体上D.A、B、C 都正确12．在桥墩计算中，对装配式预应力空心桥墩所施加的预应力应列为______荷载。
（ A ）A.永久B.基本可变C.其他可变D.偶然二、判断题（每题2 分，共16 分）1、任何纵横梁格系结构比拟成的异性板，可以完全仿造真正的材料异性板来求解，只是挠曲微分方程中的刚度常数不同罢了。
《桥梁工程》期末考试试题及答案小抄版(考试必备)
桥梁工程复试习题大全第一章一、填空题1、桥梁通常由（）、（）、（）和（）四个基本部分组成。
上部结构、下部结构、支座、附属设施2、桥梁的承重结构和桥面系组成桥梁的（）结构；桥墩、桥台及其基础组成桥梁的（）结构；桥头路堤、锥形护坡、护岸组成桥梁的（）结构。
上部、下部、附属7、按行车道的位置，桥梁可分为（）、（）和（）。
上承式桥、中承式桥、下承式桥8、按桥梁全长和跨径不同，桥梁可分（）、（）、（）、（）和涵洞。
特大桥、大桥、中桥、小桥二、选择题1、设计洪水位上相邻两个桥墩之间的净距是（）跨径。
AA、净跨径B、计算跨径C、标准跨径D、总跨径4、拱桥中，两相邻拱脚截面形心点之间的水平距离称为（）跨径。
BA、净跨径B、计算跨径C、标准跨径D、总跨径6、在结构功能方面,桥台不同于桥墩的地方是()。
BA、传递荷载B、抵御路堤的土压力C、调节水流D、支承上部构造第二章一、填空题1、在桥梁设计中要考虑很多要求，其中最基本有（）、（）、（）、（）、（）及环境保护和可持续发展等六个要求。
答案：使用上的要求、经济上的要求、设计上的要求、施工上的要求、美观上的要求2、我国桥梁的设计程序一般采用两阶段设计，即（）阶段和（）阶段。
初步设计、施工图设计3、桥梁纵断面的设计主要包括总跨径的确定、（）、（）、（）以及基础的埋置深度。
桥梁的分孔、桥面标高、桥上和桥头引道的纵坡4、最经济的桥梁跨径是使（）和（）的总造价最低的跨径。
上部结构、下部结构6、公路桥涵设计的基本要求之一是：整个桥梁结构及其各部分构件在制造、安装和使用过程中应具有足够的（）、（）、（）和耐久性。
强度、刚度、稳定性7、为了桥面排水的需要，桥面应设置从桥面中央倾向两侧的至的（），人行道宜设置向（）倾斜的横坡。
1.5、3、1二、选择题4、经济因素是进行桥型选择时必须考虑的（B）。
A、独立因素B、主要因素C、限制因素D、特殊因素5当通航跨径小于经济跨径时，应按（D）布置桥孔。
桥梁工程期末考试试卷--山东交通学院
阅卷人
六、计算题（每小题7分,共14分）
1、如图所示桥面净空为净－7+2×0。75m人行道的五梁式钢筋混凝土T梁桥。试求荷载位于支点处时1号梁相应于公路－II级和人群荷载的横向分布系数。（图中尺寸单位:cm）
解:当荷载位于支点时，应按杠杆原理法计算荷载横向分布系数.（1分)
首先绘制1号梁的荷载横向影响线,如图所示。（1分)
2、计算跨径
对梁桥为桥跨结构两支承点间的距离；(2分)对拱桥为两拱脚截面重心点间的水平距离.(2分)
3、荷载横向分布系数
它表示某根主梁所承担的最大荷载是各个轴重的倍数，用m表示.（4分）
4、矢跨比
是拱桥中拱圈(或拱肋)的计算矢高f与计算跨径l之比，也称为拱矢度，(3分）它是反映拱桥受力特性的一个重要指标。（1分）
A．便于布置预应力钢筋B．增加梁的稳定性
C．承受梁跨中较大的正弯矩D．增强构件美观
4、板的有效工作宽度a等于（A)。
A． B． C． D．
5、在计算荷载位于靠近主梁支点时的横向分布系数 m时可偏安全的采用（A）
A。 杠杆法 B。 偏心压力法
C。 铰接板法 D。 修正偏心压力法
6、桥梁设计和施工中，要进行强度、刚度和稳定性验算,这刚度是指(C)
2、支座的作用是什么？
答：按照梁式桥受力的要求,在桥跨结构和墩台之间常需设置支座，(1分)其主要作用是将上部结构支承反力传到桥梁墩台,（2分）同时保证结构在活载、温度变化、混凝土收缩和徐变等因素作用下能自由变形,（2分）以使上、下部结构的实际情况符合静力图式。(2分)
3、桥面横坡的设置方式有哪几种?
A。 应力 B. 应变 C。 挠度（变形） D。 预拱度
得分
阅卷人
桥梁工程2期末考试题库及答案
资料范本本资料为word版本，可以直接编辑和打印，感谢您的下载桥梁工程2期末考试题库及答案地点：__________________时间：__________________说明：本资料适用于约定双方经过谈判，协商而共同承认，共同遵守的责任与义务，仅供参考，文档可直接下载或修改，不需要的部分可直接删除，使用时请详细阅读内容名词解释1组合梁桥组合梁桥是指采用剪力连接件将钢板梁、钢箱梁、钢桁梁等结构构件和钢筋混凝土结合成组合截面而共同工作的一种复合式结构容许应力法容许应力设计是对加劲梁的刚度和布置等作详细的构造规定，并在容许应力中考虑加劲肋的刚度和局部稳定的影响3.钢桁架桥钢桁架桥是一种介于梁与拱之间的一种结构体系，它是由受弯的上部梁结构与承压的下部柱整体结合在一起的结构。
由于梁和柱的刚性连接，梁因柱的抗弯刚度而得到卸荷作用，整个体系是压弯结构，也是有推力的结构。
4.横向联结系横向联结系是指为了增加桁梁桥的抗扭刚度并提高横断面的稳定性，以确保各片主桁架共同受力而在主桁的竖杆平面内设置的横向联结系。
5.钢箱梁桥钢箱梁桥是指主梁为薄壁闭合截面形式的梁桥1.钢板梁桥钢板梁桥是指由钢板焊接、栓接或铆接，形成工字形的实腹式钢梁作为主要承重结构的桥梁2.纵向联结系纵向联结系为与桥面平行的主梁间的连接结构，当桥面板为平坡时,纵向联结系为水平面纵向联结系为与桥面平行的主梁间的连接结构，当桥面板为平坡时,纵向联结系为水平面内的结构,故又将纵向联结系结构称为水平联系。
纵向联结系有上平联和下平联，上平联设置于上翼缘附近的腹板，下平联设置于下翼缘附近的腹板。
于上翼缘附近的腹板，下平联设置于下翼缘附近的腹板。
3.主桁架主桁架是钢桁梁桥的主要组成部分,它由上弦杆、下弦杆和腹杆组成。
4.剪力连接件剪力连接件是保证钢梁与混凝土翼缘板共同工作的关键元件,合理安全地确定其抗剪承载力对组合梁的设计和保证其整体工作性能至关重要5.半概率极限状态设计法半概率极限状态设计法，根据不同何载和材料与构件的统计特性，米用分项安全系数表小,所以,该方法也被称为荷载分项系数设计法一、单项选择题1.与混凝土桥相比，以下哪一项不是钢桥的优点？（D）(A)抗拉、抗压和抗剪强度均较高(B)便于运输和拼装(C)适于承受冲击和动力荷载(D)更经济、造价低2.在设计主桁架的（D）时，应考虑横向框架的影响。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
桥梁工程试卷及答案试卷A一、选择题（每题2 分，共24 分）1.用刚性横梁法计算出的某梁荷载横向分布影响线的形状是 ( A )A.一根直线B.一根折线C.一根曲线D.一根抛物线2.桥梁两个桥台侧墙或八字墙后端点之间的距离称为( C )A.桥梁跨度B.桥梁总长C.桥梁全长D.桥梁标准跨径3.缆索吊装施工适用的场合是( A )A.混凝土拱桥B.连续梁桥C.简支梁桥D.悬臂梁桥4.重力式桥台的主要特点是依靠_____来平衡外力而保持其稳定。
( B )A.台后土压力B.自身重量C.台内填土D.锥坡填土5.桥梁的_____反映了其泄洪能力。
( D )A.计算跨径B.总跨径C.桥梁高度D.净跨径6.当m=1，拱轴线即成为( D )A.悬链线B.圆弧线C.高次抛物线D.二次抛物线7.梁式桥的标准跨径是指（ C ）A.相邻两个桥墩(台)之间的净距B.相邻两个支座中心之间的距离C.相邻两个桥墩中线之间的距离D.梁的长度8．对于坡桥，宜将固定支座布置在标高______的墩台上。
（ B ）A.相对较高B.相对较低C.相对平均D.以上都不对9．根据下列各承重结构截面型式的特点，你认为最适于连续梁桥的截面型式是（ C ）A.板式截面 B.肋板式截面C.箱形截面D.T型截面10．在桥梁墩、台计算中，对于______计入汽车荷载的冲击力。
（D）A.重力式墩、台B.钢筋混凝土柱式墩、台C.任何型式墩、台均不需要D.A和B11．桥台计算时，车辆布载可按______布置。
（ D ）A.车辆荷载仅布置在台后填土的破坏棱体上B.车辆荷载仅布置在桥跨结构上C.车辆荷载同时布置在桥跨结构和破坏棱体上D.A、B、C 都正确12．在桥墩计算中，对装配式预应力空心桥墩所施加的预应力应列为______荷载。
（ A ）A.永久B.基本可变C.其他可变D.偶然二、判断题（每题2 分，共16 分）1、任何纵横梁格系结构比拟成的异性板，可以完全仿造真正的材料异性板来求解，只是挠曲微分方程中的刚度常数不同罢了。
（√ ）2、用偏压法计算横隔梁内力的力学模型是将中横隔梁近似地视作竖向支承在多根弹性主梁上的多跨弹性支承简支梁。
（√ ）3、在桥梁设计中常用的荷载组合是组合Ⅰ、组合II 和组合Ⅲ。
其中组合Ⅰ是只计及常遇荷载的主要设计组合，组合Ⅲ是以平板挂车或履带车验算的验算组合。
（√ ）4、通常汽车荷载横向分布系数的值小于1，且没有负值。
（√ ）5、当拱圈宽度小于跨径的1/25 时，应验算拱的横向稳定性。
（√ ）6、拱圈内力计算主要分为恒载作用下内力计算和裸拱内力计算。
（× ）7、采用转体法和缆索吊装施工的拱桥不需要计算裸拱产生的内力。
（√ ）8、对于钢筋混凝土盖梁的支座布置，允许支座边缘布置至墩台身的最外侧边（× ）三、填空题（每空1 分，共20 分）1、我国公路桥规规定设计和计算应满足承载能力极限状态和正常使用极限状态两类极限状态。
2、梁式桥的主要截面类型有板式、肋板式和箱形截面。
3、桥梁的支座不仅要有足够的承载能力，并且要保证桥跨结构能产生一定的变形。
4、预应力混凝土连续梁桥的施工方法很多，主要有整体现浇、装配-整体施工、悬臂施工、顶推法施工和移动模架施工法等。
5、桥梁中重力式墩台一般由墩（台）帽、墩（台）身和基础组成。
6、《公路通规》通常将桥梁作用分为三大类，即永久作用、可变作用、偶然作用。
7、桥梁的基本组成包括上部结构、下部结构以及基础。
四、问答题（每题5 分，共20 分）1、为什么说空腹式无铰拱的拱轴线用悬链线比用恒载压力线更合理？空腹式无铰拱桥，采用“五点重合法”确定的悬链线拱轴线与相应的三铰拱的恒载压力线五点重合，而与无铰拱的恒载压力线实际上并不存在五点重合关系。
由于拱轴线与恒载压力线有偏离，在拱顶、拱脚都产生了偏离弯矩。
研究证明，拱顶的偏离弯矩为负，而拱脚的偏离弯矩为正，恰好与这两截面控制弯矩的符号相反。
说明，在空腹式拱桥中，用“五点重合法”确定的悬链线拱轴线，偏离弯矩对拱顶、拱脚都是有利的，因而空腹式无铰拱的拱轴线用悬链线比用恒载压力线更合理。
2、简支梁中固定支座布置原则是什么？固定支座的布置，应根据以下原则确定：（1）对桥跨结构而言，最好使得梁的下缘在制动力的作用下受压，例如固定支座在行车方向的前方。
（2）对桥墩而言，最好让制动力的方向指向桥墩中心，使墩顶圬工在制动力作用下受压而不受拉。
（3）对桥台而言，最好让制动力的方向指向堤岸，使墩台顶部圬工受压，并能平衡一部分台后土压力。
3、伸缩缝的安装宽度应该考虑哪些因素?（1）由温度变化引起的伸缩量；（2）由混凝土收缩引起的梁体缩短量−Δ s；（3）由混凝土徐变引起的梁体缩短量−Δc ；（4）由制动力引起的板式橡胶支座剪切变形而导致的伸缩缝开口量−Δlb 或闭口量+ Δlb 。
4、当设计多孔连续拱桥必须采用不等跨径时，可以采用哪些措施来平衡推力？（1）采用不同矢跨比，大跨径设计成矢跨比大的陡拱，小跨径设计成矢跨比小的坦拱，使相邻两孔在恒载作用下的不平衡推力尽量减小；（2）采用不同的拱脚标高，将大跨径的拱脚标高降低，小跨径的拱脚升高，可达到对基底弯矩接近平衡；（3）平衡拱上建筑的恒载重量，大跨径采用轻质填料，小跨径采用重质填料；（4）采用不同类型的拱跨结构，大跨径采用分离式肋拱结构，小跨径采用板拱结构。
五、计算题（共20 分）已知钢筋混凝土五片式T 型梁桥全长19.96m，计算跨径l=19.5m。
主梁采用C40 混凝土，支座处梁肋宽带为30cm。
梁的两端采用等厚度的橡胶支座。
已计算求得支座压力标准值Rck=354.12KN，其中结构自重引起的支座反力标准值为162.7KN，公路-Ⅱ级引起的支座反力标准值为183.95KN，人群荷载pk=3.0KN/m2 的标准值为7.47KN；公路-Ⅱ级和人群荷载作用下产生的跨中挠度f=1.96cm，主梁的计算温差Δt=36 摄氏度。
试设计板式橡胶支座。
试卷B一、单项选择题（本题共5小题，每小题2分，共10分）1、我国现行规范中，将桥梁设计荷载分为（ D ）。
A．结构自重、车辆荷载、偶然荷载B．永久荷载、基本可变荷载、其他可变荷载C．恒载、可变荷载、地震力D．永久作用、可变作用、偶然作用2、在桥梁施工中，预拱度的大小通常取（ C ）。
A．全部恒载所产生的竖向挠度B．全部恒载和全部活载的所产生的竖向挠度C．全部恒载和一半活载的所产生的竖向挠度D．全部活载的所产生的竖向挠度3、用偏心受压法计算出的某梁荷载横向分布影响线的形状是？（ A ）A．一根直线 B．一根折线 C．一根曲线 D．一根抛物线4、桥梁按体系划分可分为？（ A ）A．梁桥、拱桥、刚构桥、缆索承重桥以及组合体系桥B．简支梁桥、悬臂梁桥、连续梁桥和连续刚构桥C．木桥、钢桥、圬工桥、钢筋混凝土桥和预应力混凝土桥D．公路桥、铁路桥、人行桥和农用桥5、桥梁的建筑高度是指？（ B ）A．桥面与墩底之间的高差 B．桥面与桥跨结构最低边缘的高差C．桥面与地面线之间的高差 D．桥面与基础地面之间的高差二、判断题（本题共10小题，每题2分，共20分）1、"偏心受压法"，其基本假定是横梁刚度无限大、忽略主梁抗扭刚度。
（√ ）2、对于多片主梁的简支梁桥，"杠杆原理法"只适用于支点截面的横向分布计算。
（× ）3、板式橡胶支座通常不区分固定、活动支座；对于不同的承载力、变形要求，通过选择不同大小、厚度的橡胶板来实现。
（√ ）4、桥墩按受力特点分类，一般分为刚性、半刚性和柔性三种。
（√ ）5、简支梁桥是静定结构，结构内力不受基础变位的影响，因而，能在地基较差的情况下建桥。
（√ ）6、使用插入式振捣器振捣砼时，不得使振捣器插入下层砼。
（× ）7、砼的拌和时间越长，则砼拌和物越均匀、质量越高。
（× ）8、在装配式T型梁桥中，横隔梁起着隔开各根主梁的作用。
（× ）9、计算主梁的弯矩和剪力时，可在全跨内取用相同的荷载横向分布系数。
（× ）10、防水层在桥面伸缩缝处应该切断，并应特别注意该处的施工质量控制。
（√ ）三、名词解释（共5题，每题4分，共20分）1、计算跨径对于带支座的桥梁，是指桥跨结构相邻两个支座中心之间的水平距离；对于不设支座的桥梁如拱式桥，是两相邻拱脚截面形心点的水平距离，或拱轴线两端点之间的水平距离。
2、双向板通常把板长边和短边之比<2的板称为双向板，需按两个方向的内力分别配置受力钢筋。
3、合理拱轴线当拱的轴线与压力线完全重合时，各截面的弯矩和剪力都为零，只有轴力，各截面上产生均匀分布的正应力，材料能得到充分利用，从力学观点上看，这是最经、合理的，因此，在某种固定荷载作用下，拱的所有截面的弯矩均为零的轴线称为拱的合理拱轴线。
4、净矢高对于拱式桥，净矢高是指从拱顶截面下缘至相邻两拱截面下缘最低点之连线的垂直距离。
5、分段悬臂浇筑法悬臂浇筑施工目前主要采用挂蓝悬臂浇筑施工。
挂蓝悬臂浇筑施工利用悬吊式的活动脚手架（或称挂蓝）在墩柱两侧对称平衡地浇筑梁段混凝土（每段长2~5m），每浇筑完一对梁段，待达到规定强度后张拉预应力筋并锚固，然后向前移动挂篮，进行下一梁段的施工，直到悬臂端为止。
四、问答题(共5题，共32分)1、何为偶然作用？桥梁工程中需考虑的偶然作用有哪些？（5分）这种荷载在设计使用期内不一定出现，但一旦出现，其持续时间短但数值很大。
偶然作用包括地震力作用和船舶或漂流物的撞击作用。
2、桥梁支座按受力形式可分为哪两种？并阐明其受力特点？（5分）桥梁支座按受力形式分为固定支座和活动支座两种。
固定支座既要固定主梁在墩台上的位置并传递竖向压力和水平力，又要保证主梁发生挠曲时在支承处能自由转动。
活动支座只传递竖向压力，但它要保证主梁在支承处既能自由转动又能水平移动。
3、简述预应力先张梁的施工工序？（5分）先张梁的施工工艺是在浇筑混凝土前张拉预应力筋，将其临时锚固在张拉台座上，然后立模浇筑混凝土，等混凝土达到规定强度（不低于设计强度等级的70%）时，逐渐将预应力筋放松，这样就因预应力筋的弹性回缩通过其与混凝土之间的黏结作用，使混凝土获得预压应力。
4、荷载横向分布系数的计算方法常用的有哪几种？荷载位于支点处的荷载横向分布系数计算可用哪一种方法？荷载横向分布系数沿桥跨方向的变化，目前在设计中如何处理?（7分）常用以下几种荷载横向分布计算方法：杠杆原理法、偏心压力法、横向铰接板梁法、横向钢接梁法、比拟正交异性板法。
在支点处应用杠杆原理法。
对于无中间横隔梁或仅有一根中横隔梁的情况，跨中部分采用不变的mc，从离支点L/4处起至支点的区段内mx呈直线过渡。
对于有多根内横隔梁的情况，mc从第一根内横隔梁起向m0直线过渡。
