安培力习题(附答案)

合集下载

微专题—磁场对电流的作用力(安培力)习题选编 含答案

微专题—磁场对电流的作用力(安培力)习题选编 含答案

微专题—磁场对电流的作用力(安培力)习题选编一、单项选择题1.如图所示,金属棒MN两端由等长的轻质绝缘细线水平悬挂,处于垂直纸面水平向里的匀强磁场中,棒中通有由M到N的恒定电流I,细线的拉力不为零,两细线竖直。

现将匀强磁场磁感应强度B大小保持不变,方向缓慢地转过90°变为竖直向下,在这个过程中()A.细线向纸面内偏转,其中的拉力一直增大B.细线向纸面外偏转,其中的拉力一直增大C.细线向纸面内偏转,其中的拉力先增大后减小D.细线向纸面外偏转,其中的拉力先增大后减小2.如图所示,金属杆MN用两根绝缘细线悬于天花板的O、O′点杆中通有垂直于纸面向里的恒定电流空间有竖直向上的匀强磁场,杆静止时处于水平,悬线与竖直方向的夹角为θ,若将磁场在竖直面内沿逆时针方向缓慢转过90°,在转动过程中通过改变磁场磁感应强度大小保持悬线与竖直方向的夹角不变,则在转动过程中,磁场的磁感应强度大小的变化情况是()A.一直减小B.一直增大C.先减小后增大D.先增大后减小3.如图,将三根长度、电阻都相同的导体棒首尾相接,构成一闭合的等边三角形线框,a、b、c为三个顶点,匀强磁场垂直于线框平面。

用导线将a、c两点接入电流恒定的电路中,以下说法正确的是()A.线框所受安培力为0B.ac边与ab边所受安培力的大小相等C.ac边所受安培力是ab边所受安培力的2倍D.ac边所受安培力与ab、bc边所受安培力的合力大小相等4.长为L的通电直导线放在倾角为θ的光滑斜面上,并处在磁感应强度为B的匀强磁场中,如图所示,当B方向垂直斜面向上,电流为I1时导体处于平衡状态;当B方向改为竖赢向上,电流为I2时导体处于平衡状态.则电流强度比值12II为()A.sinθB.1sinθC.cosθD.1cosθ5.如图所示,一根长为L的金属细杆通有电流时,水平静止在倾角为θ的光滑绝缘固定斜面上。

斜面处在方向竖直向上、磁感应强度大小为B匀强磁场中。

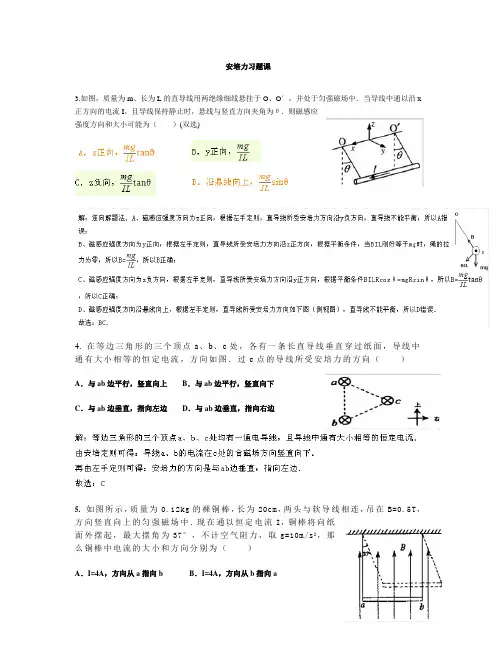

安培力基本习题(含解答和答案)

安培力基本习题(含解答和答案)

安培力习题课3.如图,质量为m、长为L的直导线用两绝缘细线悬挂于O、O′,并处于匀强磁场中.当导线中通以沿x 正方向的电流I,且导线保持静止时,悬线与竖直方向夹角为θ.则磁感应强度方向和大小可能为()(双选)4.在等边三角形的三个顶点a、b、c处,各有一条长直导线垂直穿过纸面,导线中通有大小相等的恒定电流,方向如图.过c点的导线所受安培力的方向()A.与ab边平行,竖直向上B.与ab边平行,竖直向下C.与ab边垂直,指向左边D.与ab边垂直,指向右边5.如图所示,质量为0.12kg的裸铜棒,长为20cm,两头与软导线相连,吊在B=0.5T,方向竖直向上的匀强磁场中.现在通以恒定电流I,铜棒将向纸面外摆起,最大摆角为37°,不计空气阻力,取g=10m/s2,那么铜棒中电流的大小和方向分别为()A.I=4A,方向从a指向b B.I=4A,方向从b指向aC.I=9A,方向从a指向b D.I=9A,方向从b指向a6.在螺线管内部放置小磁针a,在螺线管的周围放置了b、c、d三个小磁针,螺线管与电源E、开关S、电阻R构成闭合电路,当开关S闭合,且各个小磁针均处于静止状态后,各个小磁针的指向如图4所示,其中错误的是()A.小磁针a B.小磁针bC.小磁针c D.小磁针d7.关于垂直于磁场方向的通电直导线所受磁场作用力的方向,正确的说法是()A.跟磁场方向垂直,跟电流方向平行B.跟电流方向垂直,跟磁场方向平行C.既跟磁场方向垂直,又跟电流方向垂直D.既不跟磁场方向垂直,又不跟电流方向垂直例3.在倾角θ=30°的斜面上,固定一金属框,宽l=0.25m,接入电动势ε=12V、内阻不计的电池.垂直框面放有一根质量m=0.2kg的金属框面向上的匀强磁场中(图1).当调节滑动变阻器R的阻值在什么范围内时,可使金属棒静止在框架上?框架与棒的电阻不计,g=10m /s2.〔分析〕金属棒受到四个力作用:重力mg,垂直框面向上的支持力N,沿框面向上的安培力F,沿框面的摩擦力f.金属棒静止在框架上时,摩擦力f的方向可能沿框面向上,也可能向下,需分两种情况考虑.解析:当变阻器R取值较大时,I较小,安培力F较小,在金属棒重力分力mgsinθ作用下使棒有沿框架下滑趋势,框架对棒的摩擦力沿框面向上(图2).金属棒刚好不下滑时满足平衡条件当变阻器R取值较小时,I较大,安培力F较大,会使金属棒产生沿框面上滑趋势.因此,框架对棒的摩擦力沿框面向下(图3).金属棒刚好不上滑时满足平衡条件所以滑动变滑器R 的取值范围应为1.5Ω≤R≤4.8Ω.例4. 如图所示,倾角为 的光滑斜面上, 有一长为L ,质量为m 的通电导线,导线中的电流强度为I ,电流方向垂直纸面向外.在图中加一匀强磁场,可使导线平衡,试求:最小的磁感应强度B 是多少?方向如何?解析:导体棒受重力、支持力和安培力作用而平衡,由力学知识可知,当第三个力(安培力)F 与垂直时,F 有最小值,如图,即安培力方向平行于斜面向上, 又因为当导体棒与磁感应强度垂直时,安培力最大,故本题所求最小磁感应强度,方向为垂直斜面向下.。

人教版高中物理选择性必修第2册课后习题 第一章 习题课 安培力的应用

人教版高中物理选择性必修第2册课后习题 第一章 习题课 安培力的应用

第一章安培力与洛伦兹力习题课:安培力的应用课后篇素养形成必备知识基础练1.固定导线c垂直纸面,可动导线ab通以如图方向的电流,用测力计悬挂在导线c的上方,导线c中通电时,以下判断正确的是( )A.导线a端转向纸外,同时测力计读数减小B.导线a端转向纸外,同时测力计读数增大C.导线a端转向纸里,同时测力计读数减小D.导线a端转向纸里,同时测力计读数增大c产生的磁场在右边平行纸面斜向左上,在左边平行纸面斜向左下,在ab左右两边各取一电流元,根据左手定则,左边的电流元所受的安培力方向向外,右边的电流元所受安培力方向向内,知ab导线逆时针方向(从上向下看)转动。

当ab导线转过90°时,两电流为同向电流,相互吸引,测力计的读数变大。

故B正确,A、C、D错误。

2.将一个质量很小的金属圆环用细线吊起来,在其附近放一条形磁铁,磁铁的轴线与圆环在同一个平面内,且通过圆环中心,如图所示,当圆环中通以顺时针方向的电流时,从上往下看( )A.圆环顺时针转动,靠近磁铁B.圆环顺时针转动,远离磁铁C.圆环逆时针转动,靠近磁铁D.圆环逆时针转动,远离磁铁,N极在内,S极在外,根据同名磁极相互排斥,异名磁极相互吸引,可得C项正确。

3.如图所示,A为一水平旋转的橡胶盘,带有大量均匀分布的负电荷,在圆盘正上方水平放置一通电直导线,电流方向如图所示。

当圆盘高速绕中心轴OO'转动时,通电直导线所受磁场力的方向是( )A.竖直向上B.竖直向下C.水平向里D.水平向外,形成逆时针方向的电流,由安培定则得圆盘转动产生的磁场垂直分量的方向竖直向上,再由左手定则判断得通电直导线所受磁场力方向水平向里。

4.根据磁场对电流会产生作用力的原理,人们研制出一种新型的发射炮弹的装置——电磁炮,其原理如图所示,把待发炮弹(导体)放置在匀强磁场中的两平行导轨上,给导轨通以大电流,使炮弹作为一个通电导体在磁场作用下沿导轨加速运动,并以某一速度发射出去,现要提高电磁炮的发射速度,你认为下列方案在理论上可行的是( )A.减小电流I的值B.增大磁感应强度B的值C.减小磁感应强度B的值D.改变磁感应强度B的方向,使之与炮弹前进方向平行,根据动能定理得Fs=12mv 2,又知F=BIl,故BIls=12mv 2,其中B 为磁感应强度,I 为电流,l 为平行导轨宽度,s 为导轨长度,要增大v,则需要增大I 或B,A 、C 错误,B 正确;若改变磁感应强度B 的方向,使之与炮弹前进方向平行,则安培力为零,D 错误。

安培力专题 答案

安培力专题 答案

上右安培力专题分类训练题型一:磁场方向的判定——安培定则1、在同一平面内有四根彼此绝缘的通电直导线,如图所示,四根导线中电 流i 4=i 3>i 2>i 1.要使O 点磁场增强,应切断哪一根导线中的电流( ) A.i 1B.i 2C.i 3D.i 42、如图所示,放在通电螺线管内部中点处的小磁针,静止时N 极指向左,关于电源的正负极和螺线管的南北极,下列判定正确的是( ) A.A端是南极,C是电源正极 B.A端是北极,D是电源正极 C.B端是南极,C是电源负极 D.B端是北极,D是电源负极题型二:磁通量φ、磁通量的变化Δφ3、如图所示,ab是水平面上一个圆的直径,在过ab的竖直面 内有一根通电导线ef,且ef平行于ab,当ef竖直向上平移 时,穿过圆面积的磁通量将( ) A.逐渐变大 B.逐渐变小C.始终为零 D.不为零,但始终保持不变4、如图,a 、b 、c 三个环,水平套在条形磁铁外面,其中a 、b 两环大小 相同,c 环最大,a 环位于N 极外,b 、c 两环均位于条形磁铁中部,则穿 过三个环的磁通量( )A.c 环最大,a 、b 环相同;B.三个环相同;C.b 环比c 环大;D.b 环比a 环大。

5、如图所示,通有恒定电流的导线MN 与闭合金属框共面,第一次将金属框由Ⅰ平移到Ⅱ第二次将金属框绕cd 边翻转到Ⅱ,设先后两次通过金属框的磁通量变化分别为Δφ1和Δφ2,则( ) A. Δφ1>Δφ2 B. Δφ1=Δφ2 C. Δφ1<Δφ2 D. 不能判断题型三:安培力方向的判定——左手定则6、在等边三角形的三个顶点a 、b 、c 处各有一条长直导线垂直穿过纸 面,导线中通有大小相同的恒定电流,方向如图。

过c 点的导线所受安 培力的方向为( )A.与ab 平行,竖直向上B.与ab 平行,竖直向下C.与ab 边垂直,指向左边D.与ab 边垂直,指向右边34N7、如图,在XOY 平面中有一通电直导线与OX 、OY 轴相交,导线中电流 方向如图所示。

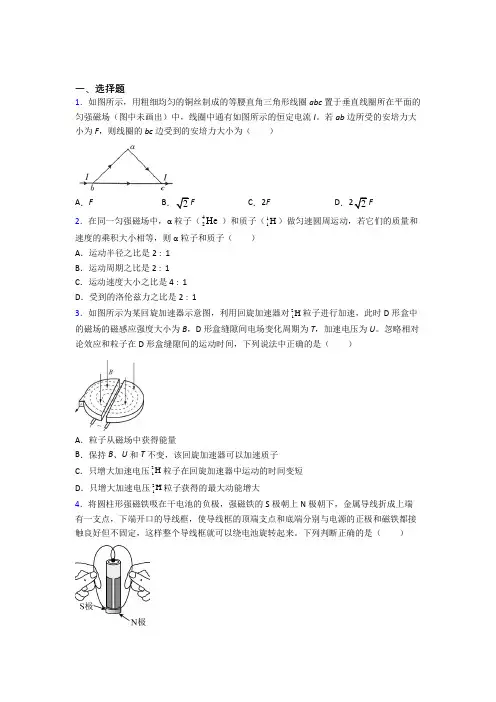

《好题》初中高中物理选修二第一章《安培力与洛伦兹力》经典练习题(含答案)

《好题》初中高中物理选修二第一章《安培力与洛伦兹力》经典练习题(含答案)

一、选择题1.如图所示,用粗细均匀的铜丝制成的等腰直角三角形线圈abc置于垂直线圈所在平面的匀强磁场(图中未画出)中,线圈中通有如图所示的恒定电流I。

若ab边所受的安培力大小为F,则线圈的bc边受到的安培力大小为()A.F B.2F C.2F D.22F2.在同一匀强磁场中,α粒子(42He)和质子(11H)做匀速圆周运动,若它们的质量和速度的乘积大小相等,则α粒子和质子()A.运动半径之比是2∶1B.运动周期之比是2∶1C.运动速度大小之比是4∶1D.受到的洛伦兹力之比是2∶13.如图所示为某回旋加速器示意图,利用回旋加速器对21H粒子进行加速,此时D形盒中的磁场的磁感应强度大小为B,D形盒缝隙间电场变化周期为T,加速电压为U。

忽略相对论效应和粒子在D形盒缝隙间的运动时间,下列说法中正确的是()A.粒子从磁场中获得能量B.保持B、U和T不变,该回旋加速器可以加速质子C.只增大加速电压21H粒子在回旋加速器中运动的时间变短D.只增大加速电压21H粒子获得的最大动能增大4.将圆柱形强磁铁吸在干电池的负极,强磁铁的S极朝上N极朝下,金属导线折成上端有一支点,下端开口的导线框,使导线框的顶端支点和底端分别与电源的正极和磁铁都接触良好但不固定,这样整个导线框就可以绕电池旋转起来。

下列判断正确的是()A.导线框能旋转起来,是因为惯性B.若不计摩擦阻力,导线框将一直匀速转动C.俯视观察,导线框沿逆时针方向旋转D.电池输出的电功率等于导线框旋转的机械功率5.四川省稻城县海子山的“高海拔宇宙线观测站”()LHAASO,是世界上海拔最高、规模最大、灵敏度最强的宇宙射线探测装置。

假设来自宇宙的质子流沿着与地球表面垂直的方向射向这个观测站,由于地磁场的作用(忽略其他阻力的影响),粒子到达该观测站时将()A.竖直向下沿直线射向观测站B.与竖直方向稍偏东一些射向观测站C.与竖直方向稍偏南一些射向观测站D.与竖直方向稍偏西一些射向观测站6.如图所示,水平放置的平行金属板与电源相连,间距为d,两金属板间有垂直纸面向里的匀强磁场,磁感应强度大小为B,圆心为O,半径为R的圆形区域内存在垂直纸面向里的匀强磁场。

高中物理选修3-1安培力经典习题有答案

高中物理选修3-1安培力经典习题有答案

安培力复习1.把轻的长方形线圈用细线挂在载流直导线AB 的附近,两者在同一平面内,直导线AB 固定,线圈可以活动,当长方形线圈通以如图所示的电流时,线圈将( ) (A )不动 (B )靠近导线AB(C )离开导线AB (D )发生转动,同时靠近导线AB答案:B2.长直电流I 2与圆形电流I 1共面,并与其一直径相重合(但两者绝缘),如图所示。

设长直导线不动,则圆形电流将( )(A )绕I 2旋转(B )向右运动(C )向左运动(D )不动 答:B3.在均匀磁场中,放置一个正方形的载流线圈使其每边受到的磁力的大小都相同的方法有( )(A )无论怎么放都可以;(B )使线圈的法线与磁场平行;(C )使线圈的法线与磁场垂直;(D )(B )和(C )两种方法都可以 答:B4.一平面载流线圈置于均匀磁场中,下列说法正确的是( ) (A )只有正方形的平面载流线圈,外磁场的合力才为零。

(B )只有圆形的平面载流线圈,外磁场的合力才为零。

(C )任意形状的平面载流线圈,外磁场的合力和力矩一定为零(D )任意形状的平面载流线圈,外磁场的合力一定为零,但力矩不一定为零。

答:D1. 截面积为S 、密度为ρ的铜导线被弯成正方形的三边,可以绕水平轴O O '转动,如图所示。

导线放在方向竖直向上的匀强磁场中,当导线中的电流为I 时,导线离开原来的竖直位置偏转一个角度θ而平衡。

求磁感应强度。

若S =2mm 2,ρ=8.9g/cm 3,θ=15°,I =10A ,磁感应强度大小为多少?解:磁场力的力矩为θθθcos cos cos 2212BIl l BIl Fl M F ===(3分)重力的力矩为θρθρθρsin 2sin 212sin 22221gSl l gSl l gSl M mg =⋅+⋅= (3分) OO 'θIO O 'θImg1l 2l由平衡条件 mg F M M =,得θρθsin 2cos 22gSl BIl = (2分))(1035.915101028.9109.822363T tg tg I gS B --⨯=︒⨯⨯⨯⨯⨯⨯==θρ (2分) 2. 半径为R =0.1m 的半圆形闭合线圈,载有电流I =10A ,放在均匀磁场中,磁场方向与线圈平面平行,如图所示。

安培力--习题课

安培力--习题课
C
mg
10.画出图中通电导线棒所受安培力的方向
【注意】安培力的方向永远与导线垂直。
11.如图,两平行光滑导轨相距0.2m,与水
平面夹角为450 ,金属棒MN的质量为0.1kg, 电源电动势为6V,内阻为1Ω,为使MN处于 静止状态,则电阻R应为多少?(其他电阻不 计)
【答案】R=0.2Ω
处在竖直向上磁感应强度为1T的匀强磁场中,
作业:
步步高 P78 至P80
安培力习题
1.如图,一段导线abcd位于磁感应强度大小为B的匀强磁场中, 且与磁场方向(垂直于纸面向里)垂直.线段ab、bc和cd的长度均 为L,且∠abc=∠bcd=135°.流经导线的电流为I,方向如图中 箭头所示.导线段abcd所受到的磁场的作用力的合力
A.方向沿纸面向上,大小为( B.方向沿纸面向上,大小为( C.方向沿纸面向下,大小为( D.方向沿纸面向下,大小为(
A.0.4 N B.0.2 N
C.0.1 N
BCD
D.0 N
3.在同一平面内有四根彼此绝缘的通电直导线, 如图所示,四根导线中电流I4=I3>I2>I1,要使O 点磁场增强,则应切断哪一根导线中的电流
A.I1 C.I3
B.I2` D.I4
D
4.一个可以自由运动的线圈L1和一个固定的 线圈L2互相绝缘,垂直放置,且两个线圈的圆 心重合.当两线圈都通过如图所示方向的电流 时,则从左向右看,线圈L1将
C A.不动 B.顺时针转动 C.逆时针转动 D.向纸外平动
5.如图,两根垂直纸面、平行且固定放置的 直导线M和N,通有同向等值电流;沿纸面与 直导线M、N等距放置的另一根可自由移动的 通电导线ab,则通电导线ab在安培力作用下运 动的情况是 D A.沿纸面逆时针转动 B.沿纸面顺时针转动 C.a端转向纸外,b端转向纸里 D.a端转向纸里,b端转向纸外

高二物理《安培力》练习题

高二物理《安培力》练习题

B θ 高二物理《安培力》练习题 班级 姓名 得分一、单项选择题1.如图所示,把一条导线平行地放在磁针的上方附近,当导线中有电流通过时,磁针会发生偏转.首先观察到这个实验现象的物理学家是 ( ) A .奥斯特 B .爱因斯坦 C .伽利略 D .牛顿 2、在如下图所示的匀强磁场中,已经标出了电流I 和磁场B 以及磁场对电流作用力F 三者的方向,其中错误的是( )3.有一小段通电导线,长为1cm ,电流强度为5A ,把它置于磁场中某点,受到的磁场力为0.1 N ,则该点的磁感应强度B 一定是( )A .B =2 T B .B ≤2C C 、B ≥2 TD .以上情况都有可能4.如图所示,一长L 的直导线通以大小为I 的电流,放在垂直于导线的磁感应强度为B 的匀强磁场中,则导线所受安培力大小为( ) A .BLI sin θ B .BLI cos θ C .BLI /sin θ D .BLI5.在赤道上某处有一竖直直立的避雷针,当带有正电荷的乌云经过避雷针的上方并通过避雷针形成电流时,地磁场对避雷针的作用力的方向为( )A .向东B .向南C .向西D .向北6.两条导线互相垂直,但相隔一小段距离,其中AB 固定,CD 可自由活动,当通以如图1所示电流后,CD 导线将( )A.顺时针方向转动,同时靠近ABB.逆时针方向转动,同时离开ABC.顺时针方向转动,同时离开AB 题号1 2 3 4 5 6答案INS二、双项选择题:7.电子以初速度v0垂直进入磁感应强度为B的匀强磁场中,不计电子重力,则A.磁场对电子的洛伦兹力大小、方向始终不变B.磁场对电子的洛伦兹力始终不对电子做功C.电子的加速度的大小始终不变D.电子做匀速直线运动8.关于洛仑兹力和安培力的描述,正确的是:( ) A.通电直导线在匀强磁场中一定受到安培力的作用B.安培力是大量运动电荷所受洛仑兹力的宏观表现C.带电粒子在匀强磁场中受到的洛仑兹力不做功D.通电直导线在磁场中受到的安培力与磁场方向平行9.如图所示,条形磁铁放在水平粗糙桌面上,它的右上方附近固定有一根长直导线,导线中通与了方向垂直纸面向里(即与条形磁铁垂直)的电流,与原来没有放置通电导线时相比较,磁铁受到的支持力N和摩擦力f的变化情况是A 、N减小了B、N增大了C、f始终为0 D、f不为0,且方向向右题号7 8 9答案三、计算题10.如图所示,倾角为θ的光滑斜面上,有一长为L,质量为m的通电导线,导线中的电流强度为I,电流方向垂直纸面向外.在图中加一匀强磁场,可使导线平衡,试求:最小的磁感应强度B是多少?方向如何?Iθ11.质量为m长度为l的导体棒MN静止于水平导轨上。

安培力的经典练习题 (含答案详解)

安培力的经典练习题  (含答案详解)

安培力的方向1.如图347所示,其中A、B图已知电流方向及其所受磁场力的方向,试判断并在图中标出磁场方向.C、D图已知磁场方向及其对电流作用力的方向,试判断电流方向并在图中标出.图347答案A图磁场方向垂直纸面向外;B图磁场方向在纸面内垂直F向下;C、D图电流方向均垂直于纸面向里.安培力的大小2.如图348所示在匀强磁场中有下列各种形状的通电导线,电流为I,磁感应强度为B,求各导线所受的安培力.图348答案A.ILB cos αB.ILB C.2ILB D.2BIR E.0安培力作用下的物体平衡图3493.如图349所示,光滑导轨与水平面成α角,导轨宽L.有大小为B的匀强磁场,方向垂直导轨面,金属杆长为L,质量为m,水平放在导轨上.当回路中通过电流时,金属杆正好能静止.求:电流的大小为多大?磁感应强度的方向如何?答案mg sin α/BL方向垂直导轨面向上解析在解这类题时必须画出截面图,只有在截面图上才能正确表示各力的准确方向,从而弄清各矢量方向间的关系.因为B垂直轨道面,又金属杆处于静止状态,所以F必沿斜面向上,由左手定则知,B垂直轨道面向上.大小满足BI1L=mg sin α,I=mg sinα/BL.(时间:60分钟)题组一安培力的方向1.下面的四个图显示了磁场对通电直导线的作用力,其中正确的是()答案 C2.一根容易形变的弹性导线,两端固定.导线中通有电流,方向如图中箭头所示.当没有磁场时,导线呈直线状态;当分别加上方向竖直向上、水平向右或垂直于纸面向外的匀强磁场时,描述导线状态的四个图示中正确的是()答案 D解析A图中I与B平行应不受安培力,故A错误,由左手定则知B、C错误,D正确.图34103.如图3410所示,电磁炮是由电源、金属轨道、炮弹和电磁铁组成.当电源接通后,磁场对流过炮弹的电流产生力的作用,使炮弹获得极大的发射速度.下列各俯视图中正确表示磁场B方向的是()答案 B解析由左手定则可知,图A示磁感应强度方向使炮弹受到的安培力向后,图B示磁感应强度方向使炮弹受到的安培力向前,图C示磁感应强度方向使炮弹受到的安培力竖直向下,图D示磁感应强度方向使炮弹受的安培力竖直向下,只有B符合实际.图34114.通电矩形导线框abcd与无限长通电直导线MN在同一平面内,电流方向如图3411所示,ab边与MN平行.关于MN的磁场对线框的作用,下列叙述正确的是()A.线框有两条边所受的安培力方向相同B.线框有两条边所受的安培力大小相同C.线框所受安培力的合力向左D.线框将绕MN转动答案BC解析通电矩形线框abcd在无限长直通电导线形成的磁场中,受到磁场力的作用,对于ad 边和bc边,所在的磁场相同,但电流方向相反,所以ad边、bc边受磁场力(安培力)大小相同,方向相反,即ad边和bc边受合力为零.而对于ab和cd两条边,由于在磁场中,离长直导线的位置不同,ab边近而且由左手定则判断受力向左,cd边远而且由左手定则判断受力向右,所以ab边、cd边受合力方向向左,故B、C选项正确.图34125.如图3412所示,三根通电长直导线P、Q、R互相平行且通过正三角形的三个顶点,三条导线中通入的电流大小相等,方向垂直纸面向里;通过直导线产生磁场的磁感应强度B =kI/r,I为通电导线的电流大小,r为距通电导线的垂直距离,k为常量;则通电导线R受到的磁场力的方向是()A.垂直R,指向y轴负方向B.垂直R,指向y轴正方向C.垂直R,指向x轴正方向D.垂直R,指向x轴负方向答案 A图34136.(2014·扬州中学模拟)图3413中装置可演示磁场对通电导线的作用、电磁铁上下两磁极之间某一水平面内固定两条平行金属导轨,L是置于导轨上并与导轨垂直的金属杆.当电磁铁线圈两端a、b,导轨两端e、f,分别接到两个不同的直流电源上时,L便在导轨上滑动.下列说法正确的是()A.若a接正极,b接负极,e接正极,f接负极,则L向右滑动B.若a接正极,b接负极,e接负极,f接正极,则L向右滑动C.若a接负极,b接正极,e接正极,f接负极,则L向左滑动D.若a接负极,b接正极,e接负极,f接正极,则L向左滑动答案BD解析若a接正极,b接负极,则根据安培定则可知线圈之间产生向上的磁场,e接正极,f 接负极,L中将通有向外的电流,根据左手定则可知L向左运动,A错;若a接正极,b接负极,则根据安培定则可知线圈之间产生向上的磁场,e接负极,f接正极,L中将通有向里的电流,根据左手定则可知L向右运动,B正确;若a接负极,b接正极,则根据安培定则可知线圈之间产生向下的磁场,e接正极,f接负极,L中将通有向外的电流,根据左手定则可知L向右运动,C错;若a接负极,b接正极,则根据安培定则可知线圈之间产生向下的磁场,e接负极,f接正极,L中将通有向里的电流,根据左手定则可知L向左运动,D正确.题组二安培力的大小图34147.如图3414所示,四边形的通电闭合线框abcd处在垂直线框平面的匀强磁场中,它受到磁场力的合力()A.竖直向上B.方向垂直于ad斜向上C.方向垂直于bc斜向上D.为零答案 D图34158.如图3415所示,导线框中电流为I,导线框垂直于磁场放置,磁感应强度为B,AB与CD相距为d,则MN所受安培力大小()A.F=BId B.F=BId sin θC.F=BIdsin θD.F=BId cos θ答案 C解析题中磁场和电流垂直,θ角仅是导线框与金属杆MN间夹角,不是电流与磁场的夹角.图34169.如图3416所示,磁场方向竖直向下,通电直导线ab由水平位置1绕a点在竖直平面内转到位置2的过程中,通电导线所受安培力是()A.数值变大,方向不变B.数值变小,方向不变C.数值不变,方向改变D.数值,方向均改变答案 B解析安培力F=BIL,电流不变,垂直直导线的有效长度减小,安培力减小,安培力的方向总是垂直BI所构成的平面,所以安培力的方向不变,B对,故选B.题组三安培力作用下的导体棒的平衡图341710.如图3417所示,长L、质量为m的金属杆ab,被两根竖直的金属丝静止吊起,金属杆ab处在方向垂直纸面向里的匀强磁场中.当金属杆中通有方向a→b的电流I时,每根金属丝的拉力大小为T.当金属杆通有方向b→a的电流I时,每根金属丝的拉力大小为2T.则磁场的磁感应强度B的大小为________.答案T IL解析导体ab受重力、磁场力、弹簧的拉力而平衡.当ab中的电流方向由a到b时,磁场力向上.2T+BIL=mg①当ab中的电流由b到a时,磁场力向下.4T=BIL+mg②解方程组得B=TIL11.两个倾角均为α的光滑斜面上,各放有一根相同的金属棒,分别通有电流I1和I2,磁场的磁感应强度大小相同,方向如图3418中所示,两金属棒均处于静止状态,两种情况下电流之比I1∶I2=________.图3418答案1∶cos α图341912.如图3419所示,一根长L=0.2 m的金属棒放在倾角θ=37°的光滑斜面上,并通过I=5 A的电流,方向如图所示,整个装置放在磁感应强度B=0.6 T 竖直向上的匀强磁场中,金属棒恰能静止在斜面上,则该棒的重力为多少?(sin 37°=0.6)答案0.8 N解析从侧面对棒受力分析如图,安培力的方向由左手定则判出为水平向右,F=ILB=5×0.2×0.6 N=0.6 N.由平衡条件得重力mg=Ftan 37°=0.8 N.图342013.质量为m的导体棒MN静止于宽度为L的水平导轨上,通过MN的电流为I,匀强磁场的磁感应强度为B,方向与导轨平面成θ角斜向下,如图3420所示,求MN所受的支持力和摩擦力的大小.答案ILB cos θ+mg ILB sin θ解析导体棒MN处于平衡状态,注意题中磁场方向与MN是垂直的,作出其侧视图,对MN进行受力分析,如图所示.由平衡条件有:F f=F sin θ,F N=F cos θ+mg,其中F=ILB解得:F N=ILB cos θ+mg,F f=ILB sin θ.8、这个世界并不是掌握在那些嘲笑者的手中,而恰恰掌握在能够经受得住嘲笑与批忍不断往前走的人手中。

安培力习题课

安培力习题课

安培力习题课例1:如图所示,把一重力不计的通电直导线水平放在蹄形磁铁磁极的正上方,导线可以自由移动,当导线通过图示方向电流时,导线的运动情况是(从上往下看):()A.顺时针方向转动,同时下降B.顺时针方向转动,同时上升C.逆时针方向转动,同时下降D.逆时针方向转动,同时上升解析:根据蹄形磁铁磁感线分布和左手定则可判断A端受垂直纸面向里的安培力,B端受垂直纸面向外的安培力,故导线逆时针转动;假设导线自图示位置转过90°,由左手定则可知,导线AB受竖直向下安培力作用;导线下降,故导线在逆时针转动的同时向下运动,所以本题答案应选:C。

例2:在同一平面内有两根平行的通电导线a与b,关于它们相互作用力方向的判断.正确的是()A.通以同向电流时,互相吸引B.通以同向电流时,互相排斥C.通以反向电流时,互相吸引D.通以反向电流时,互相排斥解析:设两导线中都通以向上的同向电流.根据安培定则,导线a中的电流产生的磁场,在其右侧都垂直纸面向内.这个磁场对通电导线b的作用力Fab的方向,由左手定则可判知,在纸面内向左.同理,导线b中的电流产生的磁场在其左侧都垂直纸面向外,它对导线a的作用力Fba的方向在纸面内向右.结果,两导线互相吸引(图2).若其中b导线的电流反向(即两导线中通以反向电流),则a导线的右边垂直纸面向内的磁场对b导线的作用力F′ab的方向在纸面内向右;同理b 导线的左边垂直纸面向内的磁场对a导线的作用力F′ba的方向在纸面内向左.结果,两导线互相排斥.(图3)所以本题答案应选:AD例3.在倾角θ=30°的斜面上,固定一金属框,宽l=0.25m,接入电动势ε=12V、内阻不计的电池.垂直框面放有一根质量m=0.2kg的金属框面向上的匀强磁场中(图1).当调节滑动变阻器R的阻值在什么范围内时,可使金属棒静止在框架上?框架与棒的电阻不计,g=10m /s2.〔分析〕金属棒受到四个力作用:重力mg,垂直框面向上的支持力N,沿框面向上的安培力F,沿框面的摩擦力f.金属棒静止在框架上时,摩擦力f的方向可能沿框面向上,也可能向下,需分两种情况考虑.解析:当变阻器R取值较大时,I较小,安培力F较小,在金属棒重力分力mgsinθ作用下使棒有沿框架下滑趋势,框架对棒的摩擦力沿框面向上(图2).金属棒刚好不下滑时满足平衡条件当变阻器R取值较小时,I较大,安培力F较大,会使金属棒产生沿框面上滑趋势.因此,框架对棒的摩擦力沿框面向下(图3).金属棒刚好不上滑时满足平衡条件所以滑动变滑器R的取值范围应为1.5Ω≤R≤4.8Ω.例4. 如图所示,倾角为的光滑斜面上,有一长为L,质量为m的通电导线,导线中的电流强度为I,电流方向垂直纸面向外.在图中加一匀强磁场,可使导线平衡,试求:最小的磁感应强度B是多少?方向如何?解析:导体棒受重力、支持力和安培力作用而平衡,由力学知识可知,当第三个力(安培力)F与垂直时,F有最小值,如图,即安培力方向平行于斜面向上,又因为当导体棒与磁感应强度垂直时,安培力最大,故本题所求最小磁感应强度,方向为垂直斜面向下.相关习题:(磁场)一、选择题1.关于磁场和磁感线的描述,正确的说法有[]A.磁极之间的相互作用是通过磁场发生的,磁场和电场一样,也是一种物质B.磁感线可以形象地表现磁场的强弱与方向C.磁感线总是从磁铁的北极出发,到南极终止D.磁感线就是细铁屑在磁铁周围排列出的曲线,没有细铁屑的地方就没有磁感线2.一束带电粒子沿水平方向飞过小磁针上方,并与磁针指向平行,能使磁针的S极转向纸内,如图1所示,那么这束带电粒子可能是[]A.向右飞行的正离子束B.向左飞行的正离子束C.向右飞行的负离子束D.问左飞行的负离子束3.铁心上有两个线圈,把它们和一个干电池连接起来,已知线圈的电阻比电池的内阻大得多,如图2所示的图中,哪一种接法铁心的磁性最强[]4.关于磁场,以下说法正确的是[]A.电流在磁场中某点不受磁场力作用,则该点的磁感强度一定为零B.磁场中某点的磁感强度,根据公式B=F/I·l,它跟F,I,l都有关C.磁场中某点的磁感强度的方向垂直于该点的磁场方向D.磁场中任一点的磁感强度等于磁通密度,即垂直于磁感强度方向的单位面积的磁通量5.磁场中某点的磁感应强度的方向[]A.放在该点的通电直导线所受的磁场力的方向B.放在该点的正检验电荷所受的磁场力的方向C.放在该点的小磁针静止时N极所指的方向D.通过该点磁场线的切线方向6.下列有关磁通量的论述中正确的是[]A.磁感强度越大的地方,穿过线圈的磁通量也越大B.磁感强度越大的地方,线圈面积越大,则穿过线圈的磁通量越大C.穿过线圈的磁通量为零的地方,磁感强度一定为零D.匀强磁场中,穿过线圈的磁感线越多,则磁通量越大7.如图3所示,条形磁铁放在水平桌面上,其中央正上方固定一根直导线,导线与磁铁垂直,并通以垂直纸面向外的电流,[]A.磁铁对桌面的压力减小、不受桌面摩擦力的作用B.磁铁对桌面的压力减小、受到桌面摩擦力的作用C.磁铁对桌面的压力增大,个受桌面摩擦力的作用D.磁铁对桌面的压力增大,受到桌面摩擦力的作用8.如图4所示,将通电线圈悬挂在磁铁N极附近:磁铁处于水平位置和线圈在同一平面内,且磁铁的轴线经过线圈圆心,线圈将[]A.转动同时靠近磁铁B.转动同时离开磁铁C.不转动,只靠近磁铁D.不转动,只离开磁铁9.通电矩形线圈平面垂直于匀强磁场的磁感线,则有[]A.线圈所受安培力的合力为零B.线圈所受安培力以任一边为轴的力矩为零C.线圈所受安培力以任一对角线为轴的力矩不为零D.线圈所受安培力必定使其四边有向外扩展形变的效果二、填空题10.匀强磁场中有一段长为0.2m的直导线,它与磁场方向垂直,当通过3A的电流时,受到60×10-2N 的磁场力,则磁场的磁感强度是______特;当导线长度缩短一半时,磁场的磁感强度是_____特;当通入的电流加倍时,磁场的磁感强度是______特.11.如图5所示,abcd是一竖直的矩形导线框,线框面积为S,放在磁场中,ab边在水平面内且与磁场方向成60°角,若导线框中的电流为I,则导线框所受的安培力对某竖直的固定轴的力矩等于______.12.一矩形线圈面积S=10-2m2,它和匀强磁场方向之间的夹角θ1=30°,穿过线圈的磁通量Ф=1×103Wb,则磁场的磁感强度B______;若线圈以一条边为轴的转180°,则穿过线圈的磁能量的变化为______;若线圈平面和磁场方向之间的夹角变为θ2=0°,则Ф=______.三、计算题13.如图6所示,ab,cd为两根相距2m的平行金属导轨,水平放置在竖直向下的匀强磁场中,通以5A的电流时,棒沿导轨作匀速运动;当棒中电流增加到8A时,棒能获得2m/s2的加速度,求匀强磁场的磁感强度的大小;14.如图7所示,通电导体棒AC静止于水平导轨上,棒的质量为m长为l,通过的电流强度为I,匀强磁场的磁感强度B的方向与导轨平面成θ角,求导轨受到AC棒的压力和摩擦力各为多大?一、磁场、安培力练习题答案一、选择题1.AB 2.BC 3.D 4.D5.CD 6.D 7.A 8.A 9.AB二、填空题三、计算题13.1.2T 14.mg-BIlcosθ,BIlsinθ二、洛仑兹力练习题一、选择题1.如图1所示,在垂直于纸面向内的匀强磁场中,垂直于磁场方向发射出两个电子1和2,其速度分别为v1和v2.如果v2=2v1,则1和2的轨道半径之比r1:r2及周期之比T1:T2分别为 [ ] A.r1:r2=1:2,T1:T2=1:2B.r1:r2=1:2,T1:T2=1:1C.r1:r2=2:1,T1:T2=1:1D.r1:r2=1:1,T1:T2=2:12.如图2所示,ab是一弯管,其中心线是半径为R的一段圆弧,将它置于一给定的匀强磁场中,磁场方向垂直于圆弧所在平面,并且指向纸外、有一束粒子对准a端射入弯管,粒子有不同的质量、不同的速度,但都是一价正离子. [ ]A.只有速度大小一定的粒子可以沿中心线通过弯管B.只有质量大小一定的粒子可以沿中心线通过弯管C.只有动量大小一定的粒子可以沿中心线通过弯管D.只有能量大小一定的粒子可以沿中心线通过弯管3.电子以初速V0垂直进入磁感应强度为B的匀强磁场中,则 [ ]A.磁场对电子的作用力始终不变B.磁场对电子的作用力始终不作功C.电子的动量始终不变D.电子的动能始终不变它们以相同的速度沿垂直于磁场方向射入匀强磁场(磁场方向垂直纸面向里).在图3中,哪个图正确地表示出这三束粒子的运动轨迹?[ ]5.一个带电粒子,沿垂直于磁场的方向射入一匀强磁场,粒子的一段径迹如图4所示,径迹上的每一小段可近似看成圆弧.由于带电粒子使沿途的空气电离,粒子的能量逐渐减小(带电量不变).从图中可以确定 [ ]A.粒子从a到b,带正电B.粒子从b到a,带正电C.粒子从a到b,带负电 D.粒子从b到a,带负电6.三个相同的带电小球1、2、3,在重力场中从同一高度由静止开始落下,其中小球1通过一附加的水平方向匀强电场,小球2通过一附加的水平方向匀强磁场.设三个小球落到同一高度时的动能分别为E1、E2和E3,忽略空气阻力,则 [ ]A.E1=E2=E3B.E1>E2=E3C.E1<E2=E3D.E1>E2>E37.真空中同时存在着竖直向下的匀强电场和垂直纸面向里的匀强磁场,三个带有等量同种电荷的油滴a、b、c在场中做不同的运动.其中a静止,b向右做匀速直线运动,c向左做匀速直线运动,则三油滴质量大小关系为 [ ]A.a最大 B.b最大C.c最大 D.都相等8.一个带正电荷的微粒(重力不计)穿过图5中匀强电场和匀强磁场区域时,恰能沿直线运动,则欲使电荷向下偏转时应采用的办法是[ ]A.增大电荷质量B.增大电荷电量C.减少入射速度D.增大磁感强度E.减小电场强度二、填空题9.一束离子能沿入射方向通过互相垂直的匀强电场和匀强磁场区域,然后进入磁感应强度为B′的偏转磁场内做半径相同的匀速圆周运动(图6),则这束离子必定有相同的______,相同的______.10.为使从炽热灯丝发射的电子(质量m、电量e、初速为零)能沿入射方向通过互相垂直的匀强电场(场强为E)和匀强磁场(磁感强度为B)区域,对电子的加速电压为______.11.一个电子匀强磁场中运动而不受到磁场力的作用,则电子运动的方向是______.12.一质量为m、电量为q的带电粒子在磁感强度为B的匀强磁场中作圆周运动,其效果相当于一环形电流,则此环形电流的电流强度I=______.三、计算题13.一个电视显像管的电子束里电子的动能EK=12000eV.这个显像管的位置取向刚好使电子水平地由南向北运动.已知地磁场的竖直向下分量B=5.5×10-5T,试问(1)电子束偏向什么方向?(2)电子束在显像管里由南向北通过y=20cm路程,受洛仑兹力作用将偏转多少距离?电子质量m=9.1×10-31kg,电量e=1.6×10-19C.14.如图7所示,一质量m、电量q带正电荷的小球静止在倾角30°、足够长的绝缘光滑斜面.顶端时对斜面压力恰为零.若迅速把电场方向改为竖直向下,则小球能在斜面上滑行多远?洛仑兹力练习题答案一、选择题1.B 2.C 3.BD 4.C5.B 6.B 7.C 8.C二、填空题三、计算题三、单元练习题一、选择题1.安培的分子环流假设,可用来解释 [ ]A.两通电导体间有相互作用的原因B.通电线圈产生磁场的原因C.永久磁铁产生磁场的原因D.铁质类物体被磁化而具有磁性的原因2.如图1所示,条形磁铁放在水平桌面上,在其正中央的上方固定一根长直导线,导线与磁铁垂直,给导线通以垂直纸面向外的电流,则[ ]A.磁铁对桌面压力减小,不受桌面的摩擦力作用B.磁铁对桌面压力减小,受到桌面的摩擦力作用C.磁铁对桌面压力增大,不受桌面的摩擦力作用D.磁铁对桌面压力增大,受到桌面的摩擦力作用3.有电子、质子、氘核、氚核,以同样速度垂直射入同一匀强磁场中,它们都作匀速圆周运动,则轨道半径最大的粒子是 [ ]A.氘核 B.氚核C.电子D.质子4.两个电子以大小不同的初速度沿垂直于磁场的方向射入同一匀强磁场中.设r1、r2为这两个电子的运动轨道半径,T1、T2是它们的运动周期,则 [ ]A.r1=r2,T1≠T2B.r1≠r2,T1≠T2C.r1=r2,T1=T2 D.r1≠r2,T1=T25.在垂直于纸面的匀强磁场中,有一原来静止的原子核.该核衰变后,放出的带电粒子和反冲核的运动轨迹分别如图2中a、b所示.由图可以判定 [ ]A.该核发生的是α衰变B.该核发生的是β衰变C.磁场方向一定是垂直纸面向里D.磁场方向向里还是向外不能判定6.如图3有一混合正离子束先后通过正交电场磁场区域Ⅰ和匀强磁场区域Ⅱ,如果这束正离子束流在区域Ⅰ中不偏转,进入区域Ⅱ后偏转半径又相同,则说明这些正离子具有相同的 [ ] A.速度 B.质量C.电荷 D.荷质比7.设空间存在竖直向下的匀强电场和垂直纸面向里的匀强磁场,如图4所示,已知一离子在电场力和洛仑兹力的作用下,从静止开始自A点沿曲线ACB运动,到达B点时速度为零,C点是运动的最低点,忽略重力,以下说法中正确的是 [ ]A.这离子必带正电荷B.A点和B点位于同一高度C.离子在C点时速度最大D.离子到达B点后,将沿原曲线返回A点8.如图5所示,在正交的匀强电场和磁场的区域内(磁场水平向内),有一离子恰能沿直线飞过此区域(不计离子重力) [ ]A.若离子带正电,E方向应向下B.若离子带负电,E方向应向上C.若离子带正电,E方向应向上D.不管离子带何种电,E方向都向下9.一根通有电流I的直铜棒用软导线挂在如图6所示匀强磁场中,此时悬线中的张力大于零而小于铜棒的重力.欲使悬线中张力为零,可采用的方法有 [ ]A.适当增大电流,方向不变B.适当减小电流,并使它反向C.电流大小、方向不变,适当增强磁场D.使原电流反向,并适当减弱磁场10.如图7所示,一金属直杆MN两端接有导线,悬挂于线圈上方,MN与线圈轴线均处于竖直平面内,为使MN垂直纸面向外运动,可以[ ]A.将a、c端接在电源正极,b、d端接在电源负极B.将b、d端接在电源正极,a、c端接在电源负极C.将a、d端接在电源正极,b、c端接在电源负极D.将a、c端接在交流电源的一端,b、d接在交流电源的另一端11.带电为+q的粒子在匀强磁场中运动,下面说法中正确的是 [ ]A.只要速度大小相同,所受洛仑兹力就相同B.如果把+q改为-q,且速度反向大小不变,则洛仑兹力的大小,方向均不变C.洛仑兹力方向一定与电荷速度方向垂直,磁场方向一定与电荷运动方向垂直D.粒子只受到洛仑兹力作用,其运动的动能、动量均不变12.关于磁现象的电本质,下列说法中正确的是 [ ]A.有磁必有电荷,有电荷必有磁B.一切磁现象都起源于电流或运动电荷,一切磁作用都是电流或运动电荷之间通过磁场而发生的相互作用C.除永久磁铁外,一切磁场都是由运动电荷或电流产生的D.根据安培的分子环流假说,在外界磁场作用下,物体内部分子电流取向大致相同时,物体就被磁化,两端形成磁极二、填空题13.一质子及一α粒子,同时垂直射入同一匀强磁场中.(1)若两者由静止经同一电势差加速的,则旋转半径之比为______;(2)若两者以相同的动进入磁场中,则旋转半径之比为______;(3)若两者以相同的动能进入磁场中,则旋转半径之比为______;(4)若两者以相同速度进入磁场,则旋转半径之比为______.14.两块长5d,相距d的水平平行金属板,板间有垂直于纸面的匀强磁场.一大群电子从平行于板面的方向、以等大小的速度v从左端各处飞入(图8).为了不使任何电子飞出,板间磁感应强度的最小值为______.15.如图9所示,M、N为水平位置的两块平行金属板,板间距离为d,两板间电势差为U.当带电量为q、质量为m的正离子流以速度V0沿水平方向从两板左端的中央O点处射入,因受电场力作用,离子作曲线运动,偏向M板(重力忽略不计).今在两板间加一匀强磁场,使从中央O处射入的正离流在两板间作直线运动.则磁场的方向是______,磁感应强度B=______.16.如图10所示,质量为m,带电量为+q的粒子,从两平行电极板正中央垂直电场线和磁感线以速度v飞入.已知两板间距为d,磁感强度为B,这时粒子恰能直线穿过电场和磁场区域(重力不计).今将磁感强度增大到某值,则粒子将落到极板上.当粒子落到极板上时的动能为______.17.如图11所示,绝缘光滑的斜面倾角为θ,匀强磁场B方向与斜面垂直,如果一个质量为m,带电量为-q的小球A在斜面上作匀速圆周运动,则必须加一最小的场强为______的匀强电场.18.三个带等量正电荷的粒子a、b、c(所受重力不计)以相同的初动能水平射入正交的电场磁场中,轨迹如图12,则可知它们的质量m a、m b、m c大小次序为______,入射时的初动量大小次序为______.19.一初速为零的带电粒子,经过电压为U的电场加速后垂直进入磁感强度为B的匀强磁场中,已知带电粒子的质量是m,电量是q,则带电粒子所受的洛仑兹力为______,轨道半径为______.20.如图13在x轴的上方(y≥0)存在着垂直于纸面向外的匀强磁场,磁感强度为B.在原点O有一个离子源向x轴上方的各个方向发射出质量为m、电量为q的正离子,速率都为v,对那些在xy平面内运动的离子,在磁场中可能到达的最大x=______,最大y=______.三、计算题21.以速率v垂直于屏S经过小孔O射入存在着匀强磁场的真空室中,如图14所示,磁感强度B的方向与离子的运动方向垂直,并垂直于纸面向里.(1)求离子进入磁场后到达屏S上时的位置与O点的距离.(2)如果离子进入磁场后经过时间t到达位置P,试证明:直线OP与离子入射方向之间的夹角θ跟t的关系是22.如图16所示,AB为一段光滑绝缘水平轨道,BCD为一段光滑的圆弧轨道,半径为R,今有一质量为m、带电为+q的绝缘小球,以速度v0从A点向B点运动,后又沿弧BC做圆周运动,到C点后由于v0较小,故难运动到最高点.如果当其运动至C点时,忽然在轨道区域加一匀强电场和匀强磁场,使其能运动到最高点此时轨道弹力为0,且贴着轨道做匀速圆周运动,求:(1)匀强电场的方向和强度;(2)磁场的方向和磁感应强度.单元练习题答案一、选择题1.CD 2.A 3.B 4.D 5.BD 6.AD7.ABC 8.AD 9.AC 10.ABD 11.B 12.BD二、填空题三、计算题21.(1)2mv/qB。

安培力专练答案

安培力专练答案

安培力专练答案1.【答案】BC A.根据右手定则分析可知,在导线产生的磁场方向相同,且两导线与导线距离最近,则受安培力最大,故A错误;B.和做比较,、在处产生磁场会抵消,、在处产生磁场会叠加,则受安培力最小,故B正确;C.根据右手定则分析可知,处磁场方向垂直竖直面向里,由左手定则判断,安培力向左,故C正确;D.反向则可知所受的安培力方向相反,故D错误;故选BC。

2.【答案】导线的粗细相同、材料相同,由电阻定律可知:导线越长,电阻越大,由可知:导线电流最小,而导线电流最大,四段导线的有效长度都相同,由知,段受到的安培力最大,而段受到的安培力最小,由左手定则可知,它们的安培力的方向均相同,故AD 正确,BC错误。

故选AD。

3.【答案】【解析】解析:选C若导电圆环上通有如题图所示的恒定电流,由左手定则可得导电圆环上各小段所受安培力斜向内,导电圆环有收缩的趋势,导电圆环所受安培力方向竖直向上,导电圆环所受安培力的大小为,、、D正确.4.【答案】要求所加磁场的磁感强度最小,应使棒平衡时所受的安培力有最小值。

由于棒的重力恒定,悬线拉力的方向线不变,由力的矢量三角形可知,安培力的最小值为安培力与绳子的拉力垂直,即:。

有:,得:,由左手定则知所加磁场的方向平行悬线向上。

故D正确,ABC错误。

故选:。

5.答案:D如图所示,导线在S极上端时导线所受安培力方向斜向左上方,由牛顿第三定律可知,磁铁受到的磁场力斜向右下方,磁铁有向右的运动趋势,则磁铁受到的摩擦力水平向左;同理当导线在N极上端时,导线所受安培力方向斜向右上方,由牛顿第三定律可知,磁铁受到的磁场力斜向左下方,磁铁有向左的运动趋势,则磁铁受到的摩擦力水平向右;由以上分析可知,磁铁受到的摩擦力先向左后向右,正上方时为零,故摩擦力先减小后增大.磁铁受到的磁场力始终有向下的分力,所以支持力始终大于重力.故ABC错误,D正确;故选:D.6.【答案】A、设半圆的半径为,则、两点间的距离为,导线中电流在点产生的磁场的磁感应强度大小为,同理,其在点产生的磁场的磁感应强度大小为,则,选项A错误B、对导线受力分析可知,导线受重力、安培力和弹力的作用,其受力分析如图所示:设、两导线间的距离为,由力的矢量三角形与几何三角形相似可得,解得,,选项B错误;C、由于两导线之间的距离d越来越小,故两导线之间的安培力F也越来越小,选项C错误;D、当导线b在A处时,导线b受到的安培力大小为,当导线b在D处时,导线b受到的安培力大小为,故有,解得,选项D正确。

高考物理真题分项汇编——安培力

高考物理真题分项汇编——安培力

高考物理真题分项汇编——安培力一、单选题1.(2023·浙江·统考高考真题)如图所示,质量为M、电阻为R、长为L的导体棒,通过两根长均为l、质量不计的导电细杆连在等高的两固定点上,固定点间距也为L。

细杆通过开关S可与直流电源0E或理想二【解析】因bc段与磁场方向平行,则不受安培力;ab段与磁场方向垂直,则受安培力为F ab=BI∙2l=2BIl则该导线受到的安培力为2BIl。

故选C。

R金属棒ab与3.(2017·天津·高考真题)如图所示,两根平行金属导轨置于水平面内,导轨之间接有电阻两导轨垂直并保持良好接触,整个装置放在匀强磁场中,磁场方向垂直于导轨平面向下。现使磁感应强度随时间均匀减小,ab始终保持静止。

下列说法正确的是()A.ab中的感应电流方向由a到b B.ab中的感应电流逐渐减小C.ab所受的安培力保持不变D.ab所受的静摩擦力保持不变→→→→A.线框中产生的感应电流方向为a b c d aB.线框中产生的感应电流逐渐增大C.线框ad边所受的安培力大小恒定D.线框整体受到的安培力方向水平向右【答案】D【解析】A.根据安培定则可知,通电直导线右侧的磁场方向垂直于纸面向里,磁感应强度随时间均匀增加,→→→→,A错误;根据楞次定律可知线框中产生的感应电流方向为a d c b aB.线框中产生的感应电流为B.平行于纸面向下C.左半部分垂直纸面向外,右半部分垂直纸面向里D.左半部分垂直纸面向里,右半部分垂直纸面向外【答案】C【解析】根据安培定则,可判断出导线a左侧部分的空间磁场方向斜向右上,右侧部分的磁场方向斜向下方,根据左手定则可判断出左半部分垂直纸面向外,右半部分垂直纸面向里。

故选C。

所在区域存在方向垂直指向OO′的磁场,与OO′距离相等位置的磁感应强度大小相等且不随时间变化,其截面图如图(b)所示。

导线通以电流I,静止后,悬线偏离竖直方向的夹角为θ。

下列说法正确的是()A.当导线静止在图(a)右侧位置时,导线中电流方向由N指向M B.电流I增大,静止后,导线对悬线的拉力不变C.tanθ与电流I成正比D.sinθ与电流I成正比A.从上向下看,圆管中的感应电流为逆时针方向A.B.C.D.【答案】B【解析】根据F = BIL可知先保持导线通电部分的长度L 不变,改变电流I 的大小,则F —I 图象是过原点的直线。

安培力的典型例题

安培力的典型例题

安培力的典型例题1.安培力:通电导线在磁场中受到的作用力叫做安培力.2.安培力的计算公式:F=BILsinθ(θ是I与B的夹角);3.安培力公式的适用条件:公式F=BIL一般适用于匀强磁场中I⊥B的情况,对于非匀强磁场只是近似适用(如对电流元),但对某些特殊情况仍适用.二、左手定则1.内容2.安培力F的方向既与磁场方向垂直,又与通电导线垂直,即F跟BI所在的面垂直.但B与I的方向不一定垂直.3.安培力F、磁感应强度B、电流1三者的关系①已知I,B的方向,可惟一确定F的方向;②已知F、B的方向,且导线的位置确定时,可惟一确定I的方向;③已知F,1的方向时,磁感应强度B的方向不能惟一确定.4.由于B,I,F的方向关系常是在三维的立体空间,所以求解本部分问题时,应具有较好的空间想象力,要善于把立体图画变成易于分析的平面图,即画成俯视图,剖视图,侧视图等.【例1】质量为m的通电细杆ab置于倾角为θ的平行导轨上,导轨宽度为d,杆ab与导轨间的摩擦因数为μ.有电流时aB恰好在导轨上静止,如图所示,如图10—19所示是沿ba 方向观察时的四个平面图,标出了四种不同的匀强磁场方向,其中杆与导轨间摩擦力可能为零的是()答案:AB2、安培力作用下物体的运动方向的判断(1)电流元法:(2)特殊位置法:(3)等效法:(4)利用结论法:①两电流相互平行时无转动趋势,同向电流相互吸引,反向电流相互排斥;②两电流不平行时,有转动到相互平行且电流方向相同的趋势.(5)转换研究对象法I1I2填空题2 图3-4-10 【例2】如图所示,电源电动势E =2V ,r =0.5Ω,竖直导轨电阻可略,金属棒的质量m =0.1kg ,R=0.5Ω,它与导体轨道的动摩擦因数μ=0.4,有效长度为0.2 m,靠在导轨的外面,为使金属棒不下滑,我们施一与纸面夹角为600且与导线垂直向外的磁场,(g=10m/s 2)求:(1)此磁场是斜向上还是斜向下?(2)B 的范围是多少?答案:2.34 T -- 3. 75 T练习题题型分类:一、安培力大小和方向基础考察1.关于通电导线在磁场中所受的安培力,下列说法正确的是 ( )A.安培力的方向就是该处的磁场方向B.安培力的方向一定垂直于磁感线和通电导线所在的平面C.若通电导线所受的安培力为零.则该处的磁感应强度为零D.对给定的通电导线在磁场中某处各种取向中,以导线垂直于磁场时所受的安培力最大2. 一段通电的直导线平行于匀强磁场放入磁场中,如图所示导线上电流由左向右流过.当导线以左端点为轴在竖直平面内转过900的过程中,导线所受的安培力 ( )A .大小不变,方向也不变B .大小由零渐增大,方向随时改变C .大小由零渐增大,方向不变D .大小由最大渐减小到零,方向不变二.有效长度的考察3.如图3-4-10所示,长为L 的导线AB 放在相互平行的金属导轨上,导轨宽度为d ,通过的电流为I ,垂直于纸面的匀强磁场的磁感应强度为B ,则AB所受的磁场力的大小为【 】A .BILB .BIdcos θC .BId/sin θD .BIdsin θ填空2.如图所示,在垂直纸 面向里的匀强磁场中,有一段弯成直角的金属导线abc ,且ab=bc=L 0,通有电流I ,磁场的磁感应强度为B ,若要使该导线静止不动,在b 点应该施加一个力F 0,则F 0的方向为________;B 的大小为________.三.自由通电导线在磁场中的运动 一、选择题:1. 如图,水平直导线ab 上方和下方各放有一静止的小磁针P 和Q 。

安培力练习题及答案

安培力练习题及答案
A.水平向左B.水平向右 C.竖直向下 D.竖直向上
7、如图7,长为2l的直导线折成边长相等,夹角为60°的V形,并置于与其所在平面相垂直的匀强磁场中,磁感应强度为B。当在该导线中通以电流强度为I的电流时,该V形通电导线受到的安培力大小为( )
A.0B.1/2BIlC.BIlD.2BIl
8、如图8所示,在倾角为a的光滑斜面上,垂直纸面放置一根长为L,质量为m的直导体棒。 在导体棒中的电流I垂直纸面向里时,欲使导体棒静止在斜面上,下列外加匀强磁场的磁感应强度B的大小和方向正确是( )
(1)求导体所受安培力的大小和方向.
(2)求导体由静止释放瞬间的加速度。
参考答案
1、N 向右2、0.63、mgsinα-BIL
4、A 5、C6、D7、C 8、AC9、D
10、画其截面图, 由受力平衡可得:沿水平方向: F1= f 沿竖直方向: F2+N= Mg
即:BILsin θ =f BILcosθ+ N =mg
安培力练习题
1、如图1所示,放在蹄形磁铁两极间的导体棒ab,当通有由b向a的电流时,受到的安培力方向向右,则安培力方向为.(选填“向左”、“向右”)
2、如图2所示,在同一水平面内宽为2m的两导轨互相平行,并处在竖直向上的匀强磁场中,一根质量为3.6kg的金属棒放在导轨上,当金属棒中的电流为2A时,金属棒做匀速运动;当金属棒中的电流增加到8A时,金属棒获得2m/s2的加速度,则磁场的磁感应强度大小为T。
10、如图10,金属杆ab的质量为m,长为L,通过的电流为I,处在磁感应强度为B的匀强磁场中,结果ab静止且紧压于水平导轨上。若磁场方向与导轨平面成θ角,求:
(1)棒ab受到的摩擦力;
(2)棒对导轨的压力。
11、在与水平方向成θ角的倾斜光滑导轨上放一质量为m的导体棒ab(导轨宽度为L,导轨和棒的电阻不计),电源电动势为E,内电阻为r,定值电阻阻值为R,整个装置放在磁感应强度为B的匀强磁场中,磁场方向竖直向下,如图14所示.

习题课1 安培力作用下的运动和平衡问题 课时作业

习题课1 安培力作用下的运动和平衡问题 课时作业

[A级——基础达标练]1.如图所示,通电直导线ab位于两平行导线横截面M、N连线的中垂线上。

当平行导线M、N通以同向等值电流时,下列说法正确的是()A.ab顺时针旋转B.ab逆时针旋转C.a端向外,b端向里旋转D.a端向里,b端向外旋转解析:选C。

首先分析出两个平行电流在直导线ab处产生的磁场情况,如图所示,两电流产生的、在直导线ab上部分的磁感线方向都是从左向右,则ab上部分电流受到的安培力方向垂直于纸面向外;ab下部分处的磁感线方向都是从右向左,故ab下部分电流受到的安培力方向垂直于纸面向里。

所以,导线的a端向外旋转,导线的b 端向里旋转。

2.如图所示,条形磁铁放在桌面上,一根通电直导线由S极的上端平移到N极的上端的过程中,导线保持与磁铁垂直,导线的通电方向如图所示。

则这个过程中磁铁受到的摩擦力(磁铁保持静止)()A.为0B.方向由向左变为向右C.方向保持不变D.方向由向右变为向左解析:选B。

磁铁上方的磁感线从N极出发回到S极,是曲线,直导线由S 极的上端平移到N极的上端的过程中,受力由左上方变为正上方再变为右上方,根据牛顿第三定律知,磁铁受到的力由右下方变为正下方再变为左下方,磁铁静止不动,所以所受摩擦力方向由向左变为向右,B正确。

3.(2023·重庆北碚统考期末)如图所示,在倾角为θ的光滑斜面上,垂直于纸面水平放置一根长为L、质量为m的通电直导线,电流大小为I,方向垂直于纸面向里,欲使导线静止于斜面上,外加磁场的磁感应强度的最小值和方向是()A.B=mg sin θIL,方向垂直于斜面向下B.B=mg tan θIL,方向竖直向下C.B=mgIL,方向水平向左D.B=mg cos θIL,方向水平向右答案:A4.一条形磁铁静止在斜面上,固定在磁铁中心正上方的水平导线中通有垂直于纸面向里的恒定电流,如图所示。

若将磁铁的N极位置与S极位置对调后,仍放在斜面上原来的位置,则磁铁对斜面的压力F和摩擦力f的变化情况分别是()A.F增大,f减小B.F减小,f增大C.F与f都增大D.F与f都减小解析:选C。

2020届高考物理计算题复习《安培力综合题》(解析版)

2020届高考物理计算题复习《安培力综合题》(解析版)

《安培力综合题》一、计算题1.如图所示,足够长的平行光滑金属导轨水平放置,宽度L=0.4m,一端连接R=1Ω的电阻。

导线所在空间存在竖直向下的匀强磁场,磁感应强度B=1T。

导体棒MN 放在导轨上,其长度恰好等于导轨间距,与导轨接触良好,导轨和导体棒的电阻均可忽略不计。

在平行于导轨的拉力F作用下,导体棒沿导轨向右匀速运动,速度v= 5m/s。

求:(1)感应电动势E和感应电流I;(2)拉力F的大小;(3)若将MN换为电阻r=1Ω的导体棒,其他条件不变,求导体棒两端的电压U。

2.如图所示,足够长的U形导体框架的宽度l=0.5m,电阻忽略不计,其所在平面与水平面成θ=37°角,磁感应强度B=0.8T的匀强磁场方向垂直于导体框平面,一根质量m=0.2kg,有效电阻R=2Ω的导体棒MN垂直跨放在U形框架上,导体棒与框架间的动摩擦因数μ=0.5,导体棒由静止开始沿框架下滑到刚开始匀速运动,通过导体棒截面的电量共为Q=2C.求:(1)导体棒匀速运动的速度;(2)导体棒从开始下滑到刚开始匀速运动这一过程中,导体棒的电阻产生的焦耳热.(sin37°=0.6,cos 37°=0.8,g=10m/s2)3.如图所示,在倾角为θ=30°的斜面上,固定一宽L=0.5m的平行金属导轨,在导轨上端接入电源和滑动变阻器R,电源电动势E=10V,内阻r=2Ω,一质量m= 100g的金属棒ab与两导轨垂直并接触良好.整个装置处于磁感应强度B=1T、垂直于斜面向上的匀强磁场中(导轨与金属棒的电阻不计).金属导轨是光滑的,取g= 10m/s2,要保持金属棒在导轨上静止,求:(1)金属棒所受到的安培力大小;(2)滑动变阻器R接入电路中的阻值.4.在范围足够大,方向竖直向下的匀强磁场中,B=0.2T,有一水平放置的光滑框架,宽度为L=0.4m,如图所示,框架上放置一质量m=0.05kg、电阻R=1Ω的金属杆ab,框架电阻不计,在水平外力F的作用下,杆ab以恒定加速度a=2m/s2,由静止开始做匀变速运动.求:(1)在5s内平均感应电动势是多少?(2)第5s末作用在杆ab上的水平外力F多大?(3)定性画出水平外力F随时间t变化的图象.5.如图所示,两平行金属导轨间的距离L=0.40m,金属导轨所在的平面与水平面夹角θ=37°,在导轨所在平面内,分布着磁感应强度B=0.50T,方向垂直于导轨所在平面的匀强磁场.金属导轨的一端接有电动势E=4.5V、内阻r=0.50Ω的直流电源.现把一个质量m=0.040kg的导体棒ab放在金属导轨上,导体棒恰好静止.导体棒与金属导轨垂直、且接触良好,导体棒与金属导轨接触的两点间的总电阻R0=2.5Ω,金属导轨电阻不计,g取10m/s2.已知sin37°=0.60,cos37°=0.80,求:(1)导体棒受到的安培力;(2)导体棒受到的摩擦力;(3)若将磁场方向改为竖直向上,要使金属杆继续保持静止,且不受摩擦力作用,求此时磁场磁感应强度B1的大小?6.如图所示,光滑且足够长的平行金属导轨MN、PQ固定在竖直平面内,两导轨间的距离为L=1m,导轨间连接的定值电阻R=3Ω,导轨上放一质量为m=0.1kg的金属杆ab,金属杆始终与导轨连接良好,杆的电阻r=1Ω,其余电阻不计,整个装置处于磁感应强度为B=1.0T的匀强磁场中,磁场的方向垂直导轨平面向里.重力加速度g=10m/s2,现让金属杆从AB水平位置由静止释放,求:(1)金属杆的最大速度;(2)当金属杆的加速度是5m/s2,安培力的功率是多大?7.如图所示,一个半径为r=0.4m的圆形金属导轨固定在水平面上,一根长为r的金属棒ab的a端位于圆心,b端与导轨接触良好.从a端和圆形金属导轨分别引出两条导线与倾角为θ=37°、间距l=0.5m的平行金属导轨相连.质量m=0.1kg、电阻R=1Ω的金属棒cd垂直导轨放置在平行导轨上,并与导轨接触良好,且棒cd与两导轨间的动摩擦因数为μ=0.5.导轨间另一支路上有一规格为“2.5V0.3A”的小灯泡L和一阻值范围为0~10Ω的滑动变阻器R0.整个装置置于垂直向上的匀强磁场中,磁感应强度大小为B=1T.金属棒ab、圆形金属导轨、平行导轨及导线的电阻不计,从上往下看金属棒ab做逆时针转动,角速度大小为w.假设最大静摩擦力等于滑动摩擦力,已知sin37°=0.6,cos37°=0.8.(1)当w=40rad/s时,求金属棒ab中产生的感应电动势E−1,并指出哪端电势较高;(2)在小灯泡正常发光的情况下,求w与滑动变阻器接入电路的阻值R0间的关系;(已知通过小灯泡的电流与金属棒cd是否滑动无关)(3)在金属棒cd不发生滑动的情况下,要使小灯泡能正常发光,求w的取值范围.8.如图所示,PQ和MN为水平、平行放置的金属导轨,相距1m,导体棒ab跨放在导轨上,导体棒的质量m=0.2kg,导体棒的中点用细绳经滑轮与物体相连,物体质量M=0.3kg,导体棒与导轨间的动摩擦因数μ=0.5.匀强磁场的磁感应强度B=2T,方向竖直向下,为了使物体匀速上升,应在导体棒中通入多大的电流?方向如何?9.如图所示,光滑平行导轨宽为L,导轨平面与水平方向有夹角θ,导轨的一端接有电阻R.导轨上有与导轨垂直的电阻也为R的轻质金属导线(质量不计),导线连着轻质细绳,细绳的另一端与质量为m的重物相连,细绳跨过无摩擦的滑轮.整个装置放在与导轨平面垂直的磁感应强度为B的匀强磁场中.重物由图示位置从静止释放,运动过程中金属导线与导轨保持良好的接触.导轨足够长,不计导轨的电阻求:(1)重物的最大速度(2)若重物从开始运动到获得最大速度的过程中下降了h,求此过程中电阻R上消耗的电能.10.如图所示,水平放置的平行金属导轨,相距L=0.50m,左端接一电阻R=0.20Ω,方向垂直于导轨平面的匀强磁场,磁感应强度B=0.40T,导体棒ab垂直放在导轨上,并能无摩擦地沿导轨滑动,导轨和导体棒的电阻均可忽略不计,当ab以v=4.0m/s的速度水平向右匀速滑动时,求:(1)ab棒中感应电动势的大小,并指出a、b哪端电势高;(2)回路中感应电流的大小;(3)维持ab棒做匀速运动的水平外力的功率。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

高二级物理科(理科)安培力习题训练20151228
班级:座号:姓名:
1、如图所示,通电导体棒AC静止于水平导轨上,棒的质量为m长为l,通过的电流强度为I,匀强磁场的磁感强度B的方向与导轨平面成θ角,求导轨受到AC棒的压力和摩擦力各为多大?
2、在倾角为α的光滑斜轨上,置有一通有电流I,长为L,质量为m的导体棒,如图所示:
(1)欲使棒静止在斜轨上,所加匀强磁场的磁感强度B的最小Array值为多少?方向如何?
(2)欲使棒静止在斜轨上,且对斜轨无压力,所加匀强磁场B
的大小是多少?方向如何?
3、如图,水平放置的光滑的金属导轨M、N,平行地置于匀强磁场中,间距为d,磁场的磁感强
度大小为B,方向与导轨平面夹为α,金属棒ab的质量为m,放在导轨上且与导轨垂直。

电源电动
势为ε,定值电阻为R,其余部分电阻不计。

则当电键调闭合的瞬间,棒ab的加速度为多大?
4、如图所示,导体杆ab质量为m,电阻为R,放在与水平面夹角为θ的倾斜金属导轨上,导轨间距为d,电阻不计,系统处在竖直向上的匀强磁场中,磁感应强度为B,电池内阻不计.问:(1)导体光滑时E为多大能使导体杆静止在导轨上?
(2)若导体杆与导轨间的动摩擦因数为μ,且不通电时导体杆不能静止在导轨上,要使杆静止在导轨上,E应为多大?
5、如图所示,宽为l的金属框架和水平面夹角为α,并处于磁感应强度为B的匀强磁场中,磁场方向垂直于框架平面.导体棒ab的质量为m,长度为d置于金属框架上时将向下匀加速滑动,导体棒与框架之间的最大静摩擦力为f.为使导体棒静止在框架上,将电动势为E,内阻不计的电源接入电路,若框架与导体棒的电阻不计,求需要接入的滑动变阻器R的阻值范围.
高二级物理科(理科)安培力习题训练 参考答案
1、解:导体棒AC 受力如图所示,其中安培力大小为F BIL = ①
根据平衡条件得,水平方向sin f F F θ= ②
竖直方向cos N F F mg θ+= ③
由①②③联立,解得棒受到的支持力和摩擦力分别为
cos N F mg BIL θ=-;sin f F BIL θ=
由牛顿第三定律得,导轨受到AC 棒的压力和摩擦力分别为
'cos N N F F mg BIL θ==-;'sin f f F F BIL θ==
2、解:(1)导体棒在光滑斜轨上除受重力和支持力外,还受安培力的作用.
为使其静止在斜面上,最小安培力的方向应沿斜面向上,导体棒受力如图所示,由左手定则可知,磁场方向应垂直于斜面向上
由平衡条件可知:sin BIL mg α= 所以磁感强度的最小值为sin mg B IL
α= (2)通电导线静止在斜轨上,且对斜面无压力时,只受重力和安培力作用,
故安培力应竖直向上,所加匀强磁场应水平向左,其受力情况如图所示
由平衡条件得:B IL mg '= 所以磁感应强度的大小为:mg B IL
'=
3、解:棒受到的安培力大小为F BIL = ①
根据牛顿第二定律,得sin F ma α= ② 根据闭合电路欧姆定律,得I R ε
= ③ 联立①②③式,得闭合瞬间棒的加速度为:sin B L a mR
εα=
4、解:(1) 从b 向a 看,导体杆受力分析如图所示,
由平衡条件得tan F mg θ=安,又F BId =安,E IR =
联立以上各式,解得此时电动势为tan mgR E Bd
θ= (2)当导轨不光滑时,摩擦力有两种可能:
一种可能是E 较小,使F 安较小,导体杆有下滑趋势,摩擦力沿斜面向上,由平衡条件有:
沿斜面方向:sin cos f mg F F θθ=+安1
垂直于斜面方向:cos sin N F mg F θθ=+安1
又有f N F F μ=,1F BI d =安,11E I R = 联立以上各式,解得1(sin cos )(cos sin )
mgR E Bd θμθθμθ-=+ 另一种是E 较大,使F 安较大,导体杆有上滑趋势,摩擦力沿斜面向下,由平衡条件得: 沿斜面方向:sin cos f mg F F θθ+=安2
垂直于斜面方向:cos sin N F mg F θθ=+安
又有f N F F μ=,2F BI d =安2,22E I R = 联立以上各式,解得2(sin cos )(cos sin )
mgR E Bd θμθθμθ+=- 综上所述,电池电动势取值范围是:
(sin cos )(sin cos )(cos sin )(cos sin )mgR mgR E Bd Bd θμθθμθθμθθμθ-+≤≤+- 5、解:导体静止在斜面上,导体棒收到的安培力为F BId = ① 根据闭合电路欧姆定律,得E I R
= ② 当R 最小时,导体棒受到的静摩擦力沿斜面向下,达到最大值f ,则由平衡条件,得 sin F mg f α=+ ③ 联立以上①②③式,解得min sin BEd R mg f
α=+ ④ 当当R 最大时,导体棒受到的静摩擦力沿斜面向上,达到最大值f ,则由平衡条件,得 sin F mg f α=- ⑤ 联立①②⑤式,解得max sin BEd R mg f
α=-
故需要接入的滑动变阻器R 的阻值范围sin sin BEd BEd R mg f mg f
αα≤≤+-。
