第一章发动机汽油喷射系统

第一章发动机汽油喷射系统

电控优点
1、在任何情况下都能获得精确的空燃比 2、混合气的各缸分配均匀性好 3、汽车的加速性能好 4、充气效率高 5、良好的启动性能和减速减油或断油
组成
电控汽油喷射系统主要由下列四部分组成: 进气系统 供油系统 控制系统
喷油嘴
调压器
点火系统
怠速执 行器
水 温 传 感 器
氧 传 感 器
热线 式空 气流 量计
点火系统
点火控制系统由点火电子组件、点火线圈、火花塞、 传感器、电子控制单元和执行器组成
点 火 控 制 系 统 由 传 感 器 、 电 子 控 制 单 元 和 执 行
控制系统
• 控制系统由传感器、执行器和电子控制单元 ECU三部分组成。
二、电子控制式汽油喷射系统的工作 过程
• :是对喷油时间的控制过程。 • 空燃比:实际充入气缸的空气质量与燃 烧所需要的燃料量的比值。
二、汽油喷射系统的基本组成与原理
汽油机系的组成(回忆汽车构造课的内容)
油箱 汽油滤清器 汽油泵
空气滤清器
化油器(混合)
在 气缸内燃绕
排气管
排气消声器
汽油供给装置
三、汽油喷射系统的分类
(一)按喷油器安装部位分类 :电子控制单点喷射系统和电子控制多点汽油喷射系统。
单点喷射:在节流阀上安装一只或两只喷油器,向进气歧管中喷 油形成可燃混合气,进气行程时,被吸入气缸内。 多点喷射:指在汽油机每一气缸的进气管处安装喷油器,而此系 统中的进气风门相当于普通汽车的节气门,无单独的化油器。
(一)喷油方式与喷油正时
喷射方式:
同时喷射:各缸喷油时刻相同; 分组喷射:多缸发动机分为若干组进行喷射,同一组各缸同 时喷油,不同组间顺序喷油。 顺序喷射:按点火顺序要求逐缸喷油; 单点喷射:只有一个喷油器;

汽油喷射系统概述

汽油喷射系统概述

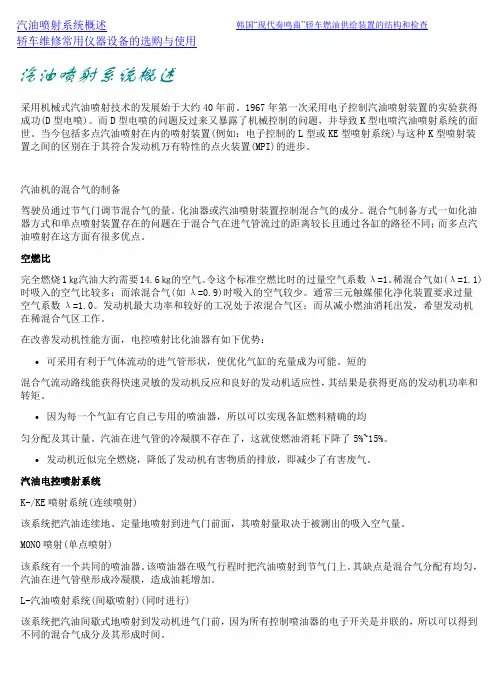

汽油喷射系统概述韩国“现代奏鸣曲”轿车燃油供给装置的结构和检查轿车维修常用仪器设备的选购与使用汽油喷射系统概述采用机械式汽油喷射技术的发展始于大约40年前。

1967年第一次采用电子控制汽油喷射装置的实验获得成功(D型电喷)。

而D型电喷的问题反过来又暴露了机械控制的问题,并导致K型电喷汽油喷射系统的面世。

当今包括多点汽油喷射在内的喷射装置(例如:电子控制的L型或KE型喷射系统)与这种K型喷射装置之间的区别在于其符合发动机万有特性的点火装置(MPI)的进步。

汽油机的混合气的制备驾驶员通过节气门调节混合气的量。

化油器或汽油喷射装置控制混合气的成分。

混合气制备方式一如化油器方式和单点喷射装置存在的问题在于混合气在进气管流过的距离较长且通过各缸的路径不同;而多点汽油喷射在这方面有很多优点。

空燃比完全燃烧1㎏汽油大约需要14.6㎏的空气。

令这个标准空燃比时的过量空气系数λ=1。

稀混合气如(λ=1.1)时吸入的空气比较多;而浓混合气(如λ=0.9)时吸入的空气较少。

通常三元触媒催化净化装置要求过量空气系数λ=1.0。

发动机最大功率和较好的工况处于浓混合气区;而从减小燃油消耗出发,希望发动机在稀混合气区工作。

在改善发动机性能方面,电控喷射比化油器有如下优势:∙可采用有利于气体流动的进气管形状,使优化气缸的充量成为可能。

短的混合气流动路线能获得快速灵敏的发动机反应和良好的发动机适应性,其结果是获得更高的发动机功率和转矩。

∙因为每一个气缸有它自己专用的喷油器,所以可以实现各缸燃料精确的均匀分配及其计量。

汽油在进气管的冷凝膜不存在了,这就使燃油消耗下降了5%~15%。

∙发动机近似完全燃烧,降低了发动机有害物质的排放,即减少了有害废气。

汽油电控喷射系统K-/KE喷射系统(连续喷射)该系统把汽油连续地、定量地喷射到进气门前面,其喷射量取决于被测出的吸入空气量。

MONO喷射(单点喷射)该系统有一个共同的喷油器。

该喷油器在吸气行程时把汽油喷射到节气门上。

第2章汽油机燃油喷射系统

第2章汽油机燃油喷射系统

水温-喷油时间图
喷油时间的确定

喷油器的实际打开时刻较ECU控制其打开时刻存在一段滞后,从而造 成喷油量不足,且蓄电池电压越低,滞后时间越长,故需对电压进行修正。
喷油滞后
(2)起动后的喷油控制。发动机转速超过预定值时,ECU确定的喷油信 号持续时间满足公式: 喷油信号持续时间=基本喷油持续时间×喷油修正系数+电压修正值
2.1.3 电控燃油喷射系统的控制功能
• 1.喷油量的控制 • 电子控制单元根据空气流 量传感器或进气压力传感器、 发动机转速传感器、进气温度 传感器、冷却水温度传感器等 提供的信号而计算出喷油持续 时间,因喷油器针阀的行程是 一定的,故喷油量的大小决定 于喷油器喷油持续时间的长短。 • (1)起动喷油控制。起动时 的基本喷油时间是ECU根据起 动信号和当时的冷却水温度, 由内存的水温-喷油时间图找出 相应的喷油时间TP,然后加上 进气温度修正喷油时间TA和蓄 电池电压修正喷油时间TB,路 某发动机喷油器的喷油正时波形
同时喷射正时图
• (2)分组喷射。分组喷射一般是把所有汽缸的喷油器分成2~4组。4 缸发动机一般把喷油器分为两组,由微机分组控制喷油器,两组喷油 器轮流交替喷射。
分组喷射的控制电路图
分组喷射的正时图
• (3)顺序喷射。顺序喷射也称为独立喷射。曲轴每转两圈,各缸喷 油器都按照特定的顺序依次进行喷射。
式中,喷油修正系数是各种修正系数的总和 。
• ① 基本喷油时间。D型EFI系统的基本喷油时间可由发动机转速信号 (Ne)和进气管绝对压力信号(PIM)确定。用于D型EFI系统的 ECU内存储了一个基本喷油时间三维图,它表明了与发动机各种转速 和进气管压力对应的基本喷油时间。L型EFI系统的基本喷油时间由发 动机转速和空气量信号(VS)确定。

各种汽油喷射系统的工作原理

各种汽油喷射系统的工作原理

各种汽油喷射系统的工作原理汽油喷射系统是现代汽车中广泛采用的燃油供应系统之一、其主要作用是将汽油喷射到发动机燃烧室中,以供给燃料和氧气的混合物进行点火燃烧。

下面将详细介绍几种常见的汽油喷射系统的工作原理。

1.喷油嘴式喷射系统喷油嘴式喷射系统是最早采用的汽油喷射系统。

它采用喷油嘴将汽油以雾化的形式喷射到气缸中,通过气缸活塞的上下运动来实现进气和排气。

喷油嘴式喷射系统的前端通过压力泵供应燃油,压力泵通过机械装置与发动机的曲轴相连,其内部通过柱塞泵将汽油加压送至喷油嘴。

在燃烧室内,汽油在喷雾嘴的作用下形成雾化燃料,与进入燃烧室的空气混合并燃烧。

2.单点式喷射系统单点式喷射系统是在喷油嘴式喷射系统的基础上进行改进的一种喷射系统。

其工作原理是通过电控装置控制喷油器的打开和关闭来实现喷油。

单点式喷射系统的喷油器只有一个,位于进气歧管上的一个位置,通过一个燃油喷油嘴将雾化的燃料喷射到进气歧管中。

由于燃油经过喷射器的时间和喷射量只有一个控制点,故称为“单点式”。

然而,这种系统无法完全匹配每个气缸的需求,效率和性能较低。

3.多点式喷射系统多点式喷射系统是目前最常见的汽油喷射系统之一、每个气缸都配备一个喷油器,喷油器位于进气歧管上,直接喷射燃料到每个气缸中。

多点式喷射系统采用电子控制装置根据不同的运行条件控制每个喷油器的喷油时间和喷油量。

该系统能够更加精确地控制喷油量,提高燃烧效率和动力性能。

此外,多点式喷射系统还可以通过控制喷油器的喷油时间和喷油量来实现怠速控制、冷启动控制和降低尾气排放。

4.直喷式喷射系统直喷式喷射系统是一种新型的汽油喷射系统,它将燃料直接喷射到发动机燃烧室内,而不是喷射到进气道中。

直喷式喷射系统可以更精确地控制燃料的供给,提高燃烧效率和动力性能,同时降低燃料消耗和尾气排放。

直喷式喷射系统的工作原理是通过压力泵将燃料加压送至喷油嘴,喷油嘴通过电控器控制喷油时间和喷油量,将高压燃料直接喷射到发动机燃烧室。

汽油喷射系统

汽油喷射系统
4.1 汽油喷射系统概述
4.1.1汽油喷射的基本概念
1. 汽油机燃料供给系的功用 汽油机供给系功用是,根据发动机各种 不同功况的要求,配制出一定数量和 浓 度的可燃混合气,供入气缸,使之燃烧 做功。最后,供给系还应将燃烧产物— —废气排至大气中。
2. 汽油喷射的基本概念
电控燃油喷射系统通过直接或间接 测得进入气缸的空气质量,发动机控制 器控制喷油器将一定数量和压力的汽油 直接喷射到进气歧管或气缸中,与进入 的空气在进气管或气缸中混合而形成可 燃混合气。
2. 按喷油器布置方式分类
按喷油器布置方式的不同,可以 将其分为多点喷射和单点喷射两种。 多点喷射还有进气道喷射和气缸内喷 射之分。
(1)多点喷射方式
多点喷射的特点是在每个气缸分 别安装各自的喷油器,每一气缸所需 的喷油量分别由各自的喷油器供给。
(2)单点喷射方式
单点喷射系统是指在节流阀体上安装 一只或两只喷油器,如图4-4所示。向进 气歧管中喷油形成燃油混合气,进气行程 时,燃油混合气被吸入气缸内
机优化数据实验获得的。
4.4 燃油供给系统主要装置的结构 与工作原理
1.电动燃油泵
电动燃油泵的作用是将油箱内的 燃油吸出并通过喷油器供给发动机各 气缸以满足发动机正常工作的需要。
图4-9 电动汽油泵的结构
→正常的流动路线 --→安全阀开启时的流动路线 1-安全阀 2-外壳 3-单向阀 4-出油口 5-永磁电动机 6-电连接器 7-进油口
(2)间歇喷射方式 间歇喷射方式广泛的应用于现代
电控汽油喷射系统中,在发动机运转 期间汽油间歇喷射,其喷油量大小取 决于喷油器喷油阀开启时间,即电脑 指令的喷油脉冲宽度。
4. 按空气量的检测方式分类
电控汽油喷射系统按对空气量的检 测方式不同可分为歧管压力计量式(D 型)和空气流量计量式(L型)。
