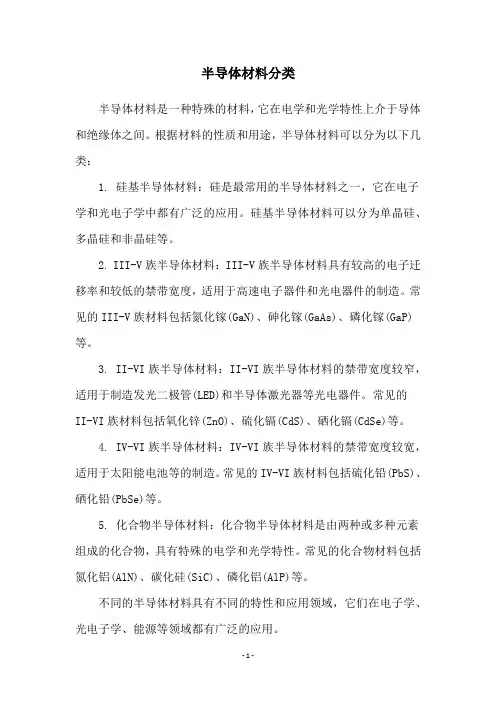

半导体材料分类

半导体材料分类

半导体材料分类
半导体材料是一种特殊的材料,它在电学和光学特性上介于导体和绝缘体之间。

根据材料的性质和用途,半导体材料可以分为以下几类:
1. 硅基半导体材料:硅是最常用的半导体材料之一,它在电子学和光电子学中都有广泛的应用。

硅基半导体材料可以分为单晶硅、多晶硅和非晶硅等。

2. III-V族半导体材料:III-V族半导体材料具有较高的电子迁移率和较低的禁带宽度,适用于高速电子器件和光电器件的制造。

常见的III-V族材料包括氮化镓(GaN)、砷化镓(GaAs)、磷化镓(GaP)等。

3. II-VI族半导体材料:II-VI族半导体材料的禁带宽度较窄,适用于制造发光二极管(LED)和半导体激光器等光电器件。

常见的
II-VI族材料包括氧化锌(ZnO)、硫化镉(CdS)、硒化镉(CdSe)等。

4. IV-VI族半导体材料:IV-VI族半导体材料的禁带宽度较宽,适用于太阳能电池等的制造。

常见的IV-VI族材料包括硫化铅(PbS)、硒化铅(PbSe)等。

5. 化合物半导体材料:化合物半导体材料是由两种或多种元素组成的化合物,具有特殊的电学和光学特性。

常见的化合物材料包括氮化铝(AlN)、碳化硅(SiC)、磷化铝(AlP)等。

不同的半导体材料具有不同的特性和应用领域,它们在电子学、光电子学、能源等领域都有广泛的应用。

什么叫半导体材料有哪些

什么叫半导体材料有哪些

什么叫半导体材料有哪些半导体材料是一类具有介于导体和绝缘体之间的电学性质的材料。

它们在电力分配、发光二极管(LED)等领域中发挥着重要作用。

半导体在当今的数字电子设备和信息技术领域中扮演了关键角色。

半导体材料的分类1.硅(Si):硅是最常用的半导体材料之一,广泛应用于电子器件制造。

其原子结构稳定,制备成本相对较低,且具有良好的半导体性能。

2.锗(Ge):锗也是一种常见的半导体材料,通常在高温下运行,用于特定领域的应用,如红外检测。

3.砷化镓(GaAs):砷化镓属于III-V族化合物半导体,具有较高的电子迁移率和较高的截止频率,适用于射频和微波器件。

4.氮化镓(GaN):氮化镓是一种宽禁带半导体,用于制造高功率、高频率的微波和光电子器件。

5.磷化铟(InP):磷化铟是一种重要的III-V族化合物半导体材料,适用于光电子器件制造。

6.硒化锌(ZnSe):硒化锌是一种II-VI族化合物半导体,用于制造光学器件和蓝光LED。

半导体材料的特性半导体材料具有以下特性:1.导电性可控:通过掺杂和半导体材料的特殊结构,可以调控其导电性质,从而制造出各种类型的电子器件。

2.光电性能:部分半导体材料具有光电转换特性,可用于制造太阳能电池、LED等光电子器件。

3.带隙:半导体材料具有一定大小的能带隙,使其在特定条件下能够导电,但又不会像金属那样导电性过高。

4.热稳定性:部分半导体材料在高温下能够保持稳定性,适用于高温环境下的应用。

总的来说,半导体材料在现代电子行业中具有重要的地位,而不同种类的半导体材料具有不同的特性和应用范围。

通过不断地研究和创新,半导体材料的性能和应用领域将会不断扩大和深化。

第三代半导体分类

第三代半导体分类

第三代半导体分类第三代半导体是指在半导体材料和器件方面的新一代技术。

与第一代和第二代半导体相比,第三代半导体具有更高的性能和更广泛的应用领域。

本文将从材料和器件两个方面介绍第三代半导体的分类。

一、材料分类第三代半导体的材料主要包括氮化硅(GaN)、碳化硅(SiC)和氮化镓(GaN)。

这些材料具有优异的电子特性和热特性,使得第三代半导体在高频、高功率和高温环境下表现出色。

1. 氮化硅(GaN)氮化硅是一种宽禁带半导体材料,具有较高的电子饱和迁移率和较高的击穿电场强度。

它在高频功率放大器、射频开关和LED照明等领域有广泛应用。

2. 碳化硅(SiC)碳化硅是一种宽禁带半导体材料,具有较高的热导率和较高的击穿电场强度。

它在功率电子器件、高温电子器件和光电子器件等领域有广泛应用。

3. 氮化镓(GaN)氮化镓是一种窄禁带半导体材料,具有较高的电子迁移率和较高的饱和漂移速度。

它在高频功率放大器、射频开关和蓝光LED等领域有广泛应用。

二、器件分类第三代半导体的器件主要包括高电子迁移率晶体管(HEMT)、功率二极管和蓝光LED。

这些器件利用第三代半导体材料的优异特性,实现了更高的性能和更广泛的应用。

1. 高电子迁移率晶体管(HEMT)高电子迁移率晶体管是一种基于第三代半导体材料的场效应晶体管。

它具有较高的电子迁移率和较低的漏电流,适用于高频功率放大器和射频开关等领域。

2. 功率二极管功率二极管是一种基于第三代半导体材料的二极管。

它具有较高的击穿电压和较低的导通电阻,适用于功率电子器件和高温电子器件等领域。

3. 蓝光LED蓝光LED是一种基于第三代半导体材料的发光二极管。

它具有较高的发光效率和较长的寿命,适用于照明和显示等领域。

总结:第三代半导体是一种具有高性能和广泛应用领域的新一代半导体技术。

通过不同的材料和器件设计,第三代半导体实现了在高频、高功率和高温环境下的优异表现。

随着技术的不断发展,第三代半导体将在各个领域展现出更大的潜力和应用前景。

半导体材料有哪些

半导体材料有哪些

半导体材料有哪些半导体材料是一类介于导体和绝缘体之间的材料,具有独特的电学和光学性质,被广泛应用于电子器件、光电子器件、太阳能电池等领域。

半导体材料的种类繁多,常见的半导体材料包括硅、砷化镓、氮化镓、碳化硅等。

下面将对这些常见的半导体材料进行介绍。

硅(Si)。

硅是最常见的半导体材料,其晶体结构稳定,制备工艺成熟,价格相对较低。

硅材料广泛应用于集成电路、太阳能电池、光电子器件等领域。

同时,硅材料的性能也在不断提升,如多晶硅、单晶硅等新型硅材料的研究和应用不断推进。

砷化镓(GaAs)。

砷化镓是一种III-V族化合物半导体材料,具有较高的电子迁移率和较小的能隙,适用于高频器件和光电子器件。

砷化镓材料在微波通信、激光器、光电探测器等领域有着重要的应用。

氮化镓(GaN)。

氮化镓是一种III-V族化合物半导体材料,具有较大的能隙和较高的电子迁移率,适用于高功率、高频率的器件。

氮化镓材料被广泛应用于LED照明、激光器、功率器件等领域,并在照明、通信、医疗等领域展现出巨大的市场潜力。

碳化硅(SiC)。

碳化硅是一种宽禁带半导体材料,具有优异的热稳定性、耐辐照性和高电场饱和漂移速度,适用于高温、高压、高频的电子器件。

碳化硅材料在电力电子、汽车电子、新能源领域有着广阔的应用前景。

除了上述常见的半导体材料外,还有许多新型半导体材料在不断涌现,如氮化铝镓、氮化铟镓、铜铟镓硒等化合物半导体材料,以及石墨烯、硒化铟、氧化铟锡等新型二维材料,它们在光电子器件、柔性电子器件、传感器等领域展现出独特的优势和潜力。

总的来说,半导体材料的种类繁多,每种材料都具有独特的性能和应用优势。

随着科技的不断进步和创新,新型半导体材料的研究和应用将会不断拓展,为电子信息、能源、医疗等领域的发展带来更多可能性。

半导体主要材料有哪些

半导体主要材料有哪些

半导体主要材料介绍
半导体作为一种重要的材料,在电子行业中扮演着至关重要的角色。

它的特性使得半导体在电子学、光电子学、计算机科学等领域中有着广泛的应用。

本文将介绍半导体的主要材料种类,以便更好地了解半导体材料的特性和应用。

硅(Silicon)
硅是最常见且应用最广泛的半导体材料之一。

它具有良好的半导体特性,化学稳定性高,且价格相对较低。

硅半导体广泛应用于集成电路、太阳能电池等领域。

硒化镉(Cadmium Selenide)
硒化镉是一种II-VI族半导体材料,具有优良的光电特性。

它在红外探测、半导体激光器等领域有着重要的应用。

砷化镓(Gallium Arsenide)
砷化镓是一种III-V族半导体材料,其电子迁移率高,适用于高频器件和微波器件。

砷化镓在通信领域和光电子领域中具有广泛的应用。

硒化铟(Indium Selenide)
硒化铟是一种III-VI族半导体材料,具有光电性能优异的特点。

硒化铟在太阳能电池、红外探测等领域有着重要的应用。

氧化锌(Zinc Oxide)
氧化锌是一种广泛应用的半导体材料,具有优良的透明导电性能,适用于透明电子器件、柔性显示屏等领域。

以上介绍了几种常见的半导体材料,每种材料都具有独特的性能和应用特点。

随着科学技术的不断发展,半导体材料的研究和应用也将不断深化,为现代电子科技的发展提供有力支撑。

阐述半导体材料种类

阐述半导体材料种类

阐述半导体材料种类半导体材料是一类具有特殊电导性质的材料,其电导能力介于导体和绝缘体之间。

根据半导体材料的性质和用途的不同,可以分为多种类型。

本文将围绕半导体材料的种类进行详细阐述。

1. 硅(Silicon)硅是最常见的半导体材料之一,应用广泛。

其晶体结构稳定,制备工艺相对成熟,具有优异的热稳定性和机械性能。

硅材料可用于制造集成电路、太阳能电池、传感器等。

2. 砷化镓(Gallium Arsenide)砷化镓是另一种重要的半导体材料。

相比硅,砷化镓具有更高的电子迁移率和较小的能隙,可实现更高的工作频率和更高的功率输出。

砷化镓广泛应用于高速电子器件、光电子器件、雷达系统等领域。

3. 磷化氮(Gallium Nitride)磷化氮是一种宽能隙半导体材料,具有优异的热稳定性和高电子迁移率。

磷化氮可用于制造高功率和高频率的电子器件,如功率放大器、高亮度LED和微波器件等。

4. 硒化镉(Cadmium Selenide)硒化镉是一种重要的II-VI族半导体材料,具有较大的能隙和高的光吸收系数。

硒化镉可用于制造太阳能电池、光电倍增管、光敏器件等。

5. 氮化铝(Aluminium Nitride)氮化铝是一种宽能隙半导体材料,具有优异的导热性和高的电绝缘性能。

氮化铝可用于制造高功率电子器件、高频率器件和紫外LED 等。

6. 磷化铝镓(Aluminium Gallium Phosphide)磷化铝镓是一种III-V族半导体材料,其能隙可通过调整铝和镓的摩尔比例来实现。

磷化铝镓可用于制造高亮度LED、激光器和光电子器件等。

7. 硅碳化(Silicon Carbide)硅碳化是一种宽能隙半导体材料,具有优异的高温和高压特性。

硅碳化可用于制造高功率和高频率的电子器件,例如功率变频器、射频功率放大器等。

8. 氮化镓(Gallium Nitride)氮化镓是一种宽能隙半导体材料,具有优异的电子迁移率和热稳定性。

氮化镓可用于制造高功率电子器件、蓝光LED和激光二极管等。

半导体材料的分类_及其各自的性能汇总

半导体材料的分类_及其各自的性能汇总

半导体材料的分类_及其各自的性能汇总1.硅(Si)硅是最常见的半导体材料之一、它是地壳中非常丰富的元素,因此具有低成本的优势。

硅半导体材料的常见应用包括集成电路、太阳能电池等。

硅具有良好的热稳定性、机械强度和抗辐射性能。

此外,硅的能带结构使得它能够实现p型、n型掺杂,从而形成正负极性区域,进而实现PN结的形成。

2.砷化镓(GaAs)砷化镓是另一个常用的半导体材料,尤其在高速电子设备和微波器件领域应用广泛。

相较于硅,砷化镓具有更高的载流子迁移率和较高的饱和迁移速度,使其在高频应用中具有优势。

砷化镓材料也能实现p型和n型掺杂,并产生较高的载流子浓度。

3.磷化铟(InP)磷化铟是一种优良的半导体材料,用于光电子学器件的制造,如半导体激光器和光电传感器。

磷化铟具有较高的光吸收系数、较高的光电转换效率和较低的杂质浓度。

此外,磷化铟材料的能带结构能够实现宽带隙材料的器件发展。

4.硫化镉(CdS)硫化镉是一种重要的硫化物半导体材料。

具有良好的光电性能和稳定性。

硫化镉可用于制备太阳能电池、光电转换器件和光电传感器。

它通常作为其他半导体材料的缓冲层或附加层。

5.砷化镉(CdAs)砷化镉是一种宽带隙的半导体材料。

它在红外光电子学领域应用广泛,如红外探测器和激光器。

砷化镉具有良好的热稳定性和高迁移率,适用于高温环境。

6.氮化镓(GaN)氮化镓是一种宽带隙材料,被广泛应用于高频电子器件和光电器件制造中。

氮化镓具有较高的电子饱和迁移速度、较高的热导率和较高的波长。

其中重要的是要强调,不同的半导体材料具有不同的性能和应用领域。

选择合适的材料对于特定的应用至关重要。

同时,材料制备和工艺也是决定器件性能的重要因素之一、有关半导体材料性能的进一步信息可参考相关的专业文献和科学研究。

半导体材料分类

半导体材料分类

半导体材料分类
半导体材料是一种特殊的材料,其电学性质介于导体和绝缘体之间。

根据其化学成分和结构特点,半导体材料可以被分为以下几类: 1. 元素半导体:由单一的元素组成,例如硅(Si)、锗(Ge)等。

这些材料的导电性极弱,但在特定条件下能够被激活成为有效的导体。

2. 化合物半导体:由多个元素组合而成,例如氮化镓(GaN)、磷化铟(InP)等。

这些材料的导电性能较元素半导体更强,同时还具有
其他优良的物理和化学性能。

3. 合金半导体:由两种或两种以上的元素组合而成,例如锗硅
合金(GeSi)等。

这些材料的导电性能往往比单一化合物半导体更好,且还具有一些特殊的电学、光学等性质。

4. 有机半导体:由碳、氢、氧等有机分子组成,例如聚苯乙烯(Polyphenyl ethylene)、聚乙烯吡咯烷酮(Polyvinylpyrrolidone)等。

这些材料的导电性能较差,但具有良好的可溶性、可加工性、透明性等特点,适用于柔性显示、光伏等领域。

5. 杂化半导体:由半导体材料和其他材料如金属、陶瓷等组合
而成,例如氧化铝浸涂硅片等。

这些材料具有特殊的结构和性质,适用于某些特定的应用领域。

- 1 -。

阐述半导体材料种类

阐述半导体材料种类

阐述半导体材料种类半导体材料是一类介于导体和绝缘体之间的材料,具有电阻率介于两者之间的特性。

根据其化学成分和特性,半导体材料可以分为以下几种类型。

1. 硅(Silicon)硅是最常见的半导体材料之一,也是最广泛应用的材料。

它具有良好的热稳定性、机械强度和化学稳定性,适用于制造各种半导体器件。

硅的电子能带结构使其在室温下成为半导体。

2. 硒(Selenium)硒是一种重要的光电材料,具有优良的光电性能。

它在光敏元件、太阳能电池等领域有着广泛的应用。

硒的导电性能在室温下较差,需要在特定条件下进行掺杂才能发挥半导体特性。

3. 砷化镓(Gallium Arsenide)砷化镓是一种III-V族化合物半导体材料,具有良好的电子迁移率和高频特性。

它广泛应用于高速、高频电子器件、光电子器件以及微波集成电路等领域。

4. 硼化硅(Silicon Carbide)硼化硅是一种能够在高温、高电压条件下工作的半导体材料。

它具有高电子迁移率、高击穿电场强度和高热导率等特点,适用于制造功率器件、高温电子器件以及光电子器件。

5. 硒化锌(Zinc Selenide)硒化锌是一种广谱透明半导体材料,具有良好的光学和电学性能。

它在红外光电子学、激光器和光电探测器等领域有着广泛的应用。

6. 硒化镉(Cadmium Selenide)硒化镉是一种优良的光电材料,具有较高的吸收系数和较高的光敏度。

它被广泛应用于太阳能电池、光电导体、光电子器件等领域。

7. 磷化铝(Aluminum Phosphide)磷化铝是一种宽禁带半导体材料,具有高电子迁移率和高热导率。

它在高功率电子器件和光电子器件等领域有着重要的应用。

8. 氮化镓(Gallium Nitride)氮化镓是一种宽带隙半导体材料,具有优良的电子迁移率和热导率。

它在高功率电子器件、蓝宝石激光器和光电子器件等领域有着广泛的应用。

以上是常见的一些半导体材料种类,它们在不同的应用领域具有各自独特的特性和优势。

半导体材料分类,1,2,3,4代半导体材料

半导体材料分类,1,2,3,4代半导体材料

半导体材料分类,1,2,3,4代半导体材料下载温馨提示:该文档是我店铺精心编制而成,希望大家下载以后,能够帮助大家解决实际的问题。

文档下载后可定制随意修改,请根据实际需要进行相应的调整和使用,谢谢!并且,本店铺为大家提供各种各样类型的实用资料,如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等,如想了解不同资料格式和写法,敬请关注!Download tips: This document is carefully compiled by the editor. I hope that after you download them, they can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!In addition, our shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!半导体材料在现代科技中扮演着至关重要的角色,它们广泛应用于电子、光电子、通信、能源等领域。

(完整版)半导体材料的分类_及其各自的性能汇总

(完整版)半导体材料的分类_及其各自的性能汇总

其中晶态半导体又可以分为单晶半导体和多晶半导体。

上述材料中,锗(Ge)、硅(Si)、砷化镓(GaAs)都是单晶,是由均一的晶粒有序堆积组成;而多晶则是由很多小晶粒杂乱地堆积而成。

对于非晶态半导体,有非晶态硅、非晶态锗等,它们没有规则的外形,也没有固定熔点,内部结构不存在长程有序,只是在若干原子间距内的较小范围内存在结构上的有序排列,称作短程有序。

另外,在实际应用中,根据半导体材料中是否含有杂质,又可以将半导体材料分为本征半导体和杂质半导体。

在下面的章节中将会介绍,杂质的存在将对材料的性能产生很大的影响。

二. 半导体材料的结构及其性能1.几种半导体材料的结构1.1金刚石结构型材料Si、Ge等Ⅳ族元素有4个未配对的价电子,每个原子只能与周围4个原子共价键合,使每个原子的最外层都成为8个电子的闭合壳层,因此共价晶体的配位数(即晶体中一个原子最近邻的原子数)只能是 4。

方向性是指原子间形成共价键时,电子云的重叠在空间一定方向上具有最高密度,这个方向就是共价键方向。

共价键方向是四面体对称的,即共价键是从正四面体中心原子出发指向它的四个顶角原子,共价键之间的夹角为109°28′,这种正四面体称为共价四面体,见图 1.2。

图中原子间的二条连线表示共有一对价电子,二条线的方向表示共价键方向。

共价四面体中如果把原子粗略看成圆球并且最近邻的原子彼此相切,圆球半径就称为共价四面体半径。

单纯依靠图1.2那样的一个四面体还不能表示出各个四面体之间的相互关系,为充分展示共价晶体的结构特点,图1.3(a)画出了由四个共价四面体所组成的一个Si、Ge晶体结构的晶胞,统称为金刚石结构晶胞,整个Si、Ge晶体就是由这样的晶胞周期性重复排列而成。

它是一个正立方体,立方体的八个顶角和六个面心各有一个原子,内部四条空间对角线上距顶角原子1/4对角线长度处各有一个原子,金刚石结构晶胞中共有8个原子。

金刚石结构晶胞也可以看作是两个面心立方沿空间对角线相互平移 1/4 对角线长度套构而成的。

半导体材料基础基本特性

半导体材料基础基本特性

半导体材料的电子态和光学性 质
电子态和光学性质的基本概念
电子态:半导体材料中的电子分布 状态包括能带结构、电子密度等
电子态与光学性质的关系:电子态 决定了半导体材料的光学性质如能 带结构决定了材料的吸收光谱
添加标题
添加标题
添加标题
添加标题
光学性质:半导体材料对光的吸收、 反射、透射等性质包括折射率、吸 收系数等
半导体材料的电子态和光学性质的 应用:在光电子学、太阳能电池、 LED等领域有广泛应用
直接和间接带隙半导体
直接带隙半导 体:电子从价 带跃迁到导带 需要吸收能量
如硅、锗等
间接带隙半导 体:电子从价 带跃迁到导带 需要吸收能量 如砷化镓、磷
化铟等
直接带隙半导 体的光学性质: 吸收光谱较宽 发光效率较高
载流子散射:影响载流子迁移率的因素 包括晶格缺陷、杂质等
载流子浓度:影响半导体材料导电性的重 要因素
载流子复合:载流子之间的相互作用影 响半导体材料的导电性
半导体材料的能带结构
金属能带结构
金属能带结构:由电子填充的能带 电子填充:电子在能带中填充形成电子云 电子云:电子在能带中的分布状态 电子填充与能带结构:电子填充影响能带结构能带结构决定电子填充
砷化镓:具有高电子迁移率、高热导率 等优点广泛应用于高速电子器件、光电 子器件等领域
磷化铟:具有高电子迁移率、高热导率 等优点广泛应用于高速电子器件、光电 子器件等领域
碳化硅:具有高热导率、高电子迁移率 等优点广泛应用于高速电子器件、光电 子器件等领域
氮化镓:具有高电子迁移率、高热导率 等优点广泛应用于高速电子器件、光电 子器件等领域
半导体的能带结构
能带:半导体材料中电子的能量分布 价带:电子能量最低的能带 导带:电子能量最高的能带 禁带:价带和导带之间的能量区域 电子跃迁:电子从价带跃迁到导带产生电流 半导体的导电性:取决于电子在能带中的分布和跃迁情况

半导体材料分析报告

半导体材料分析报告

半导体材料分析报告半导体材料是现代电子信息技术的基础,在集成电路、通信、计算机、光伏发电等众多领域发挥着至关重要的作用。

本文将对常见的半导体材料进行详细的分析。

一、半导体材料的分类半导体材料主要分为元素半导体、化合物半导体和有机半导体三大类。

元素半导体包括硅(Si)、锗(Ge)等。

硅是目前应用最广泛的半导体材料,在集成电路制造中占据主导地位。

其具有良好的稳定性、较高的纯度和成熟的制备工艺。

锗虽然性能优异,但由于成本较高且资源相对稀缺,应用范围相对较窄。

化合物半导体种类繁多,常见的有砷化镓(GaAs)、磷化铟(InP)、氮化镓(GaN)、碳化硅(SiC)等。

砷化镓在高频通信领域表现出色;磷化铟在光电子领域有重要应用;氮化镓和碳化硅在功率器件方面具有独特的优势,能够承受高电压和高温环境。

有机半导体是一类具有半导体性质的有机化合物,如并五苯、酞菁等。

虽然其性能目前尚无法与无机半导体相比,但在柔性电子器件等领域展现出巨大的潜力。

二、半导体材料的特性半导体材料具有独特的电学、光学和热学特性。

电学特性方面,半导体的电导率介于导体和绝缘体之间,且其电导率会随着温度、光照、杂质掺入等因素发生显著变化。

这使得半导体能够实现对电流的控制和调节,是制造各种电子器件的基础。

光学特性表现为半导体对特定波长的光具有吸收、发射和折射等现象。

例如,发光二极管(LED)就是利用半导体的发光特性制造而成。

热学特性方面,半导体的热导率相对较低,这在一些高功率器件的散热设计中需要特别考虑。

三、半导体材料的制备方法硅的制备通常采用直拉法(CZ 法)和区熔法(FZ 法)。

直拉法工艺成熟,适合大规模生产;区熔法能获得更高纯度的硅单晶。

化合物半导体的制备方法包括气相外延(VPE)、分子束外延(MBE)和金属有机化学气相沉积(MOCVD)等。

这些方法可以精确控制材料的组分和厚度,从而实现高性能器件的制备。

有机半导体的制备方法则包括真空蒸镀、溶液法等,其中溶液法具有成本低、可大面积制备等优点。

半导体的材料

半导体的材料

半导体的材料半导体是一种具有介于导体和绝缘体之间电导率的材料。

它在电子学和光电子学领域有着广泛的应用,如集成电路、光电器件等。

半导体的材料选择对于器件性能有着至关重要的影响,下面将介绍几种常见的半导体材料及其特性。

硅(Si)是最常见的半导体材料之一。

它具有丰富的资源、良好的热稳定性和化学稳定性,因此被广泛应用于集成电路和太阳能电池等领域。

硅晶体结构稳定,易于制备高质量的晶体材料,但其能隙较大,需要高能量的光子才能激发电子跃迁,因此在光电器件中的效率相对较低。

除了硅外,砷化镓(GaAs)也是一种重要的半导体材料。

相比于硅,GaAs具有较小的能隙,因此在光电器件中有着更高的效率。

此外,GaAs还具有高载流子迁移率和较高的饱和漂移速度,适用于高频器件和微波器件的制备。

氮化镓(GaN)是近年来备受关注的半导体材料。

它具有较宽的能隙和较高的电子饱和漂移速度,因此在高功率、高频率的电子器件中有着广泛的应用前景。

GaN 材料还具有良好的热稳定性和较高的击穿场强,适用于高温、高压环境下的器件制备。

此外,碳化硅(SiC)也是一种重要的半导体材料。

它具有较宽的能隙和较高的击穿场强,适用于高温、高压、高频率的电子器件。

SiC材料还具有较高的热导率和良好的化学稳定性,因此在电力电子器件和光电器件中有着广泛的应用。

总的来说,不同的半导体材料具有各自独特的特性和应用领域。

在实际应用中,需要根据具体的器件要求选择合适的材料,以实现最佳的性能和效果。

随着半导体技术的不断发展,相信会有更多新型的半导体材料被发现并应用于各种领域,推动电子学和光电子学的进步和发展。

常用半导体的材料有哪些

常用半导体的材料有哪些

常用半导体的材料有哪些半导体材料在现代电子学和光电学领域发挥着重要作用,常见的半导体材料种类繁多。

下面将介绍几种常用半导体材料及其特点。

硅(Silicon)硅是最常见的半导体材料之一,在电子学和半导体工业中应用广泛。

硅具有稳定性高、制备工艺成熟、价格低廉等特点,是许多电子器件的主要材料之一。

硅通过掺杂可以改变其电导率,实现半导体器件的功能。

砷化镓(Gallium Arsenide)砷化镓是一种三五族半导体材料,具有优异的电子传输性能和高速响应特性。

砷化镓主要用于高频电子器件、激光器件和光电探测器等领域。

相比硅,砷化镓在高频和光电器件中具有更好的性能。

硒化镉(Cadmium Selenide)硒化镉是一种II-VI族半导体材料,具有良好的光学性能和光电性能。

硒化镉可用于太阳能电池、激光器、光电探测器和LED等器件的制备。

硒化镉在红外探测和光电转换方面有着重要的应用。

硅碲化镉(Cadmium Telluride)硅碲化镉是一种II-VI族半导体材料,具有较高的吸收系数和较高的光伏转换效率。

硅碲化镉太阳能电池在薄膜太阳能电池领域具有广阔的应用前景,其制备工艺简单、成本低廉,是一种重要的太阳能电池材料。

氮化镓(Gallium Nitride)氮化镓是一种III-V族半导体材料,具有广泛的应用领域,如发光二极管(LED)、激光二极管(LD)等光电器件以及高功率放电器件。

氮化镓因其优异的电子性能和光电性能被广泛应用于高频、高温和高功率器件。

以上是几种常用的半导体材料,每种材料都有其特定的特点和应用领域,对于现代电子学和光电学领域的发展起着重要的推动作用。

随着科学技术的不断进步,半导体材料的研究和应用将会更加丰富多彩。

半导体常用材料知识点总结

半导体常用材料知识点总结

半导体常用材料知识点总结1. 硅(Si)硅是最为常见的半导体材料,因为其丰富的资源和成熟的生产技术,被广泛应用于半导体工业。

硅材料具有可靠的物理性能,硅基半导体器件如晶体管、集成电路等都是使用硅材料制成的。

此外,硅材料还可以进行掺杂,形成n型和p型半导体,用于制作二极管和晶体管等元件。

2. 砷化镓(GaAs)砷化镓是另一种常见的半导体材料,具有较高的移动率和较宽的能隙,适用于高频器件、激光器以及光电器件。

与硅相比,砷化镓的性能在一些方面更优秀,因此在一些特定领域有着更广泛的应用。

3. 硒化镉(CdSe)硒化镉是一种II-VI族的半导体材料,具有较大的光学能隙和优异的光电性能,因此被广泛应用于光电器件领域,如光伏电池、光电探测器等。

4. 砷化铟(InAs)砷化铟是另一种III-V族的半导体材料,具有较高的载流子迁移率和较小的电子有效质量,适用于高频器件、高速电子器件和光电器件。

5. 碳化硅(SiC)碳化硅是一种宽禁带半导体材料,具有较高的热稳定性和较大的击穿电场强度,适用于高温、高频、高压等极端环境下的电子器件和功率器件。

6. 氮化镓(GaN)氮化镓是一种III-V族的半导体材料,具有较大的击穿电场强度和较高的饱和漂移速度,适用于高功率、高频率的射频器件和光电器件。

7. 磷化铝(AlP)磷化铝是一种III-V族的半导体材料,具有较低的能隙和较高的电子迁移率,适用于红外探测器、太阳能电池等光电器件。

总结来说,半导体材料具有丰富的种类和优异的性能,被广泛应用于电子器件、光电器件、能源器件等领域。

随着科学技术的发展,新型半导体材料的研究也在不断推进,相信未来半导体材料的应用领域会更加广泛,性能也会更加优越。

半导体分类及应用

半导体分类及应用

半导体分类及应用半导体是一种介于导体与绝缘体之间的物质,具有特殊的电学特性。

根据半导体材料的性质和应用领域的不同,半导体可以分为多个分类。

下面将介绍几种常见的半导体分类及其应用。

1. 根据材料类型分类根据材料类型的不同,半导体可以分为单晶半导体和多晶半导体。

(1)单晶半导体:单晶半导体指的是具有完全均匀结构的半导体材料。

常见的单晶半导体材料有硅(Si)和锗(Ge)。

单晶半导体具有较高的电子迁移率,并且具有优良的机械稳定性和可加工性,因此在集成电路、光电子器件和太阳能电池等领域得到广泛应用。

(2)多晶半导体:多晶半导体指的是由多个晶粒组成的半导体材料。

多晶半导体的晶粒边界存在缺陷,导致电子迁移率较低,但多晶半导体的制备成本较低,因此在一些应用领域具有一定的优势。

多晶硅是一种常见的多晶半导体材料,广泛应用于太阳能电池、液晶显示器、LED等领域。

2. 根据禁带宽度分类根据半导体材料的禁带宽度的不同,半导体可以分为直接带隙半导体和间接带隙半导体。

(1)直接带隙半导体:在直接带隙半导体中,电子在自由电子能带和价带之间的跃迁是直接的,能量差不大。

直接带隙半导体具有较高的吸收和发射光子能力,因此在激光器、LED等光电子器件中得到广泛应用。

例如,氮化镓(GaN)和磷化铟(InP)是常见的直接带隙半导体材料。

(2)间接带隙半导体:在间接带隙半导体中,电子在自由电子能带和价带之间的跃迁是间接的,需要通过声子的参与。

由于跃迁过程中能量差较大,因此间接带隙半导体的发光效率较低。

间接带隙半导体主要用于传感器、光伏电池和电子器件等领域。

硅(Si)是一种常见的间接带隙半导体材料。

3. 根据掺杂类型分类根据半导体材料中所掺杂的杂质类型的不同,半导体可以分为N型半导体和P 型半导体。

(1)N型半导体:N型半导体是指通过掺杂少量杂质,使半导体材料具有过剩的自由电子带电子。

常用的N型半导体材料有砷化镓(GaAs)、磷化镓(GaP)等。

半导体材料介绍,第一代、第二代、第三代、第四代半导体材料分类

半导体材料介绍,第一代、第二代、第三代、第四代半导体材料分类

半导体材料介绍,第⼀代、第⼆代、第三代、第四代半导体材料分类在《什么是半导体》⼀⽂中,我们对半导体材料只做了简单的介绍,本篇详细介绍半导体材料。

半导体材料基础半导体材料是制作半导体器件和集成电路的电⼦材料,是半导体⼯业的基础。

利⽤半导体材料制作的各种各样的半导体器件和集成电路,促进了现代信息社会的飞速发展。

图⼀、绝缘体、半导体和导体的典型电导率范围半导体材料的研究始于19世纪初期。

元素半导体是由单⼀种类的原⼦组成的那些,例如硅(Si),元素周期表 IV列中的锗(Ge)和锡(Sn),元素周期表 VI 列中的硒(Se)和碲(Te)。

然⽽,存在许多由两个或更多个元素组成的化合物半导体。

例如,砷化镓(GaAs)是⼆元III-V化合物,它是第三列的镓(Ga)和第五列的砷(As)的组合。

三元化合物可以由三个不同列的元素形成,例如,碲化汞铟(HgIn 2 Te 4),⼀种II-III-VI化合物。

它们也可以由两列中的元素形成,例如砷化铝镓(Al x Ga 1- x As),这是⼀种三元III-V化合物,其中Al和Ga都来⾃第三列,并且下标x相关从100%Al(x = 1)到100%Ga(x = 0)的两种元素的组成。

纯硅是集成电路应⽤中最重要的材料,⽽III-V⼆元和三元化合物对发光最重要。

图⼆、元素周期表在1947年发明双极晶体管之前,半导体仅⽤作两端器件,例如整流器和光电⼆极管。

在1950年代初期,锗是主要的半导体材料。

但是,事实证明,这种材料不适⽤于许多应⽤,因为这种材料制成的设备仅在适度升⾼的温度下才会表现出⾼漏电流。

⾃1960年代初以来,硅已成为迄今为⽌使⽤最⼴泛的半导体,实际上已经取代了锗作为器件制造的材料。

造成这种情况的主要原因有两个:(1)硅器件的漏电流要低得多,(2)⼆氧化硅(SiO 2)是⼀种⾼质量的绝缘体,很容易作为基于硅的器件的⼀部分进⾏整合。

因此,硅技术已经变得⾮常先进和普遍。

半导体材料的发展之路图三、半导体材料发展之路及不同材料的特效⽐较第⼀代的半导体材料:硅(Si)、锗(Ge)在半导体材料的发展历史上,1990年代之前,作为第⼀代的半导体材料以硅材料为主占绝对的统治地位。

半导体材料概述

半导体材料概述

半导体材料半导体材料作为半导体产业链上游的重要环节,在芯片的生产制造过程中起到关键性作用。

根据芯片制造过程划分,半导体材料主要分为基体材料、制造材料和封装材料。

其中,基体材料主要用来制造硅晶圆或化合物半导体;制造材料主要是将硅晶圆或化合物半导体加工成芯片所需的各类材料;封装材料则是将制得的芯片封装切割过程中所用到的材料。

基体材料根据芯片材质不同,基体材料主要分为硅晶圆和化合物半导体,其中硅晶圆的使用范围最广,是集成电路制造过程中最为重要的原材料。

1、硅晶圆硅晶圆片全部采用单晶硅片,对硅料的纯度要求较高,一般要求硅片纯度在99.9999999%以上,因此其制造壁垒较高。

一般而言,硅片尺寸越大,硅片切割的边缘损失就越小,每片晶圆能切割的芯片数量就越多,半导体生产效率越高,相应成本越低。

2、化合物半导体主要是指神化钱(GaAs)氮化钱(GaN)>碳化硅(SiC)等第二、三代半导体。

在化合物半导体中,碎化钱(GaAs)具备高功率密度、低能耗、抗高温、高发光效率、抗辐射、击穿电压高等特性,广泛应用于射频、功率器件、微电子、光电子及国防军工等领域。

氮化钱(GaN)能够承载更高的能量密度,且可靠性更高,其在手机、卫星、航天等通信领域,以及光电子、微电子、高温大功率器件和高频微波器件等非通信领域具有广泛应用;碳化硅(SiC)具有高禁带宽度、高饱和电子漂移速度、高热导率等特性,主要作为高功率半导体材料,通常应用于汽车及工业电力电子等领域,在大功率转换领域应用较为广泛。

制造材料1、光刻胶光刻胶是光刻工艺的核心材料,其主要是通过紫外光、准分子激光、电子束、离子束、X射线等光源的照射或辐射,其溶解度发生变化的耐蚀刻材料。

按照下游应用场景不同,光刻胶可分为半导体光刻胶、1CD光刻胶和PCB光刻胶。

从组成成分来看,光刻胶主要成分包括光刻胶树脂、感光剂、溶剂和添加剂等。

在光刻工艺中,光刻胶被涂抹在衬底上,光照或辐射通过掩膜板照射到衬底后,光刻胶在显影溶液中的溶解度便发生变化,经溶液溶解可溶部分后,光刻胶层形成与掩膜版完全相同的图形,再通过刻蚀在衬底上完成图形转移。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

其中晶态半导体又可以分为单晶半导体和多晶半导体。

上述材料中,锗(Ge)、硅(Si)、砷化镓(GaAs)都是单晶,是由均一的晶粒有序堆积组成;而多晶则是由很多小晶粒杂乱地堆积而成。

对于非晶态半导体,有非晶态硅、非晶态锗等,它们没有规则的外形,也没有固定熔点,内部结构不存在长程有序,只是在若干原子间距内的较小范围内存在结构上的有序排列,称作短程有序。

另外,在实际应用中,根据半导体材料中是否含有杂质,又可以将半导体材料分为本征半导体和杂质半导体。

在下面的章节中将会介绍,杂质的存在将对材料的性能产生很大的影响。

二. 半导体材料的结构及其性能
1.几种半导体材料的结构
1.1金刚石结构型材料
Si、Ge等Ⅳ族元素有4个未配对的价电子,每个原子只能与周围4个原子共价键合,使每个原子的最外层都成为8个电子的闭合壳层,因此共价晶体的配位数(即晶体中一个原子最近邻的原子数)只能是 4。

方向性是指原子间形成共价键时,电子云的重叠在空间一定方向上具有最高密度,这个方向就是共价键方向。

共价键方向是四面体对称的,即共价键是从正四面体中心原子出发指向它的四个顶角原子,共价键之间的夹角为109°28′,这种正四面体称为共价四面体,见图 1.2。

图中原子间的二条连线表示共有一对价电子,二条线的方向表示共价键方向。

共价四面体中如果把原子粗略看成圆球并且最近邻的原子彼此相切,圆球半径就称为共价四面体半径。

单纯依靠图1.2那样的一个四面体还不能表示出各个四面体之间的相互关系,为充分展示共价晶体的结构特点,图1.3(a)画出了由四个共价四面体所组成的一个Si、Ge晶体结构的晶胞,统称为金刚石结构晶胞,整个Si、Ge晶体就是由这样的晶胞周期性重复排列而成。

它是一个正立方体,立方体的八个顶角和六个面心各有一个原子,内部四条空间对角线上距顶角原子1/4对角线长度处各有一个原子,金刚石结构晶胞中共有8个原子。

金刚石结构晶胞也可以看作是两个面心立方沿空间对角线相互平移 1/4 对角线长度套构而成的。

1.2闪锌矿结构
该类型材料主要是Ⅲ-Ⅴ族和Ⅱ-Ⅵ族二元化合物半导体,例如ZnS、ZnSe、GaAs、GaP。

GaAs晶体中每个Ga原子和As原子共有一对价电子,形成四个共价键,组成共价四面体。

图1.4 为GaAs 的晶胞,闪锌矿结构和金刚石结构的不同之处在于套构成晶胞的两个面心立方分别是由两种不同原子组成的。

在金刚石结构和闪锌矿结构中,正立方体晶胞的边长称为晶格常数,通常用a表示。

1.3纤锌矿型结构
该类型材料主要是Ⅱ-Ⅵ族二元化合物半导体,例如ZnS、ZnSe、CdS、CdSe。

1.4氯化钠型结构
该类型材料主要是IV-Ⅵ族二元化合物半导体,例如硫化铅、硒化铅、碲化铅等。

2.半导体中电子的状态与能带的形成
半导体中的电子能量状态和运动特点及其规律决定了半导体的性质容易受到外界温度、光照、电场、磁场和微量杂质含量的作用而发生变化。

半导体的一般能级机构如下:
由固体物理知识,我们知道:能带的宽窄由晶体的性质决定,
与晶体中含的原子数目无关,但每个能带中所含的能级数目与晶体中的原子数有关。

因此,对于每种半导体,其能带结构是不同的。

例如:
硅、锗、砷化镓的能带结构
3.本征半导体和杂质半导体
3.1本征半导体
纯净的、不含任何杂质和缺陷的半导体称为本征半导体。

一定温度下的本征半导体,共价键上的电子可以获得能量挣脱共价键的束缚从而脱离共价键,成为参与共有化运动的“自由”电子。

共价键上的电子脱离共价键的束缚所需要的最低能量就是禁带宽度。

将共价键上的电子激发成为准自由电子,也就是价带电子激发成为导带电子的过程,称为本征激发。

本征激发的一个重要特征是成对的产生导带电子和价带空穴。

本征半导体的导带电子参与导电,同时价带空穴也参与导电,存在着两种荷载电流的粒子,统称为载流子。

一定温度下,价带
Ⅳ族的Si或Ge中形成替位式杂质,用单位体积中的杂质原子数,也就是杂质浓度来定量描述杂质含量多少,杂质浓度的单位为1/cm3。

Si半导体器件和集成电路生产中,最常用的杂质是替位式Ⅲ族和Ⅴ族元素。

图1.27所示的Si中掺入V族元素磷(P)时,由于Si中每一个Si原子的最近邻有四个Si原子,当五个价电子的磷原子取代Si原子而位于格点上时,磷原子五个价电子中的四个与周围的四个Si原子组成四个共价键,还多出一个价电子,磷原子所在处也多余一个称为正电中心磷离子的正电荷。

多余的这个电子虽然不受共价键的束缚,但被正电中心磷离子所吸引只能在其周围运动,不过这种吸引要远弱于共价键的束缚,只需要很小的能量就可以使其挣脱束缚(称为电离),形成能在整个晶体中“自由”运动的导电电子。

而正电中心磷离子被晶格所束缚,不能运动。

由于以磷为代表的Ⅴ族元素在Si中能够施放导电电子,称 V 族元素为施主杂质或n型杂质。

电子脱离施主杂质的束缚成为导电电子的过程称为施主电离,所需要的能量称为施主杂质电离能。

其大小与半导体材料和杂质种类有关,但远小于Si和Ge的禁带
宽度施主杂质未电离时是中性的,称为束缚态或中性态,电离后称为施主离化态。

Si中掺入施主杂质后,通过杂质电离增加了导电电子数量从而增强了半导体的导电能力,把主要依靠电子导电的半导体称为n型半导体。

n型半导体中电子称为多数载流子,简称多子;而空穴称为少数载流子,简称少子。

图1.27中Si掺Ⅲ族元素硼(B)时,硼只有三个价电子,为与周围四个Si原子形成四个共价键,必须从附近的Si原子共价键中夺取一个电子,这样硼原子就多出一个电子,形成负电中心硼离子,同时在Si的共价键中产生了一个空穴,这个被负电中心硼离子依靠静电引力束缚的空穴还不是自由的,不能参加导电,但这种束缚作用同样很弱,很小的能量就使其成为可以“自由”运动的导电空穴,而负电中心硼离子被晶格所束缚,不能运动。

由于以硼原子为代表的Ⅲ族元素在Si、Ge中能够接受电子而产生导电空穴,称Ⅲ族元素为受主杂质或p型杂质。

空穴挣脱受主杂质束缚的过程称为受主电离。

而所需要的能量称为受主杂质电离能。

不同半导体和不同受主杂质其也不相同,但通常远小于Si 和Ge禁带宽度。

受主杂质未电离时是中性的,称为束缚态或中性态,电离后成为负电中心,称为受主离化态。

Si中掺入受主杂质后,受主电离增加了导电空穴,增强了半导体导电能力,把主要依靠空穴导电的半导体称作p型半导体。

p型半导体中空穴是多子,电子是少子。

表1.2列出了Si、Ge晶体中Ⅲ、Ⅴ族杂质的电离能。

掺入施主杂质的半导体,施主能级上的电子获得能量后由束缚态跃迁到导带成为导电电子,因此施主能级位于比导带底低的禁带中,且空穴由于带正电,能带图中能量自上向下是增大的。

对于掺入Ⅲ族元素的半导体,被受主杂质束缚的空穴能量状态(称为受主能级)位于比价带顶低的禁带中,当受主能级上的空穴得到能量后,就从受主的束缚态跃迁到价带成为导电空穴。

N A- N D≈N A。

通过补偿以后半导体中的净杂质浓度称为有效杂质浓度。

如果N D>N A,称N D-N A为有效施主浓度;如果N D<N A,那么称N A - N D为有效受主浓度。

半导体器件和集成电路生产中就是利用杂质补偿作用,在n型
Si外延层上的特定区域掺入比原先n型外延层浓度更高的受主杂质,通过杂质补偿作用就形成了p型区,而在n型区与p型区的交界处就形成了pn结。

如果再次掺入比p型区浓度更高的施主杂质,在二次补偿区域内p型半导体就再次转化为n型,从而形成双极型晶体管的n-p-n结构,见图1.30。

很多情况下晶体管和集成电路生产中的掺杂过程实际上是杂质补偿过程。

杂质补偿过程中如果出现N D≈N A,称为高度补偿或过度补偿,这时施主和受主杂质都不能提供载流子,载流子基本源于本征激发。

高度补偿材料质量不佳,不宜用来制造器件和集成电路。
