CIS系列船用卧式离心泵概述

离心泵结构详细介绍

离心泵结构详细介绍
离心泵是一种常见的动力机械设备，用于输送液体。

它通过离
心力将液体从吸入口抽入泵体，然后通过旋转叶轮的作用将液体加
速并排出。

下面将详细介绍离心泵的结构。

1. 泵体，离心泵的外壳，通常由金属或塑料制成，用于包裹和
支撑其他部件。

泵体内部有进口和出口，分别用于液体的吸入和排出。

2. 叶轮，也称为叶片，是离心泵的核心部件。

它位于泵体内部，通过电机或其他动力源的驱动旋转。

叶轮的设计影响着泵的性能，
包括流量、扬程和效率。

3. 泵轴，连接电机和叶轮的部件，传递动力并使叶轮旋转。

4. 导叶环，位于叶轮的前后，用于引导液体流向叶轮，提高泵
的效率。

5. 轴承和密封装置，用于支撑泵轴并防止液体泄漏。

6. 泵壳，包裹泵体和叶轮，起到保护和支撑作用。

离心泵的工作原理是利用叶轮旋转产生的离心力将液体加速并排出。

当叶轮旋转时，液体被吸入泵体并通过叶轮加速，然后被强制排出泵体。

这种设计使得离心泵能够输送大量的液体，并且具有较高的效率。

总的来说，离心泵的结构包括泵体、叶轮、泵轴、导叶环、轴承和密封装置等部件。

这些部件共同协作，使得离心泵能够有效地输送液体，广泛应用于工业、农业和民用领域。

离心泵的基础知识(定义,原理,分类)

一、离心泵的概述离心泵引就是根据离心力原理设计的，高速旋转的叶轮叶片带动水转动，将水甩出,从而达到输送的目的。

离心泵有好多种，从使用上可以分为民用与工业用泵；从输送介质上可以分为清水泵、杂质泵、耐腐蚀泵等。

二.离心泵的工作原理驱动机通过泵轴带动叶轮旋转产生离心力,在离心力作用下,液体沿叶片流道被甩向叶轮出口,液体经蜗壳收集送入排出管。

液体从叶轮获得能量,•使压力能和速度能均增加,并依靠此能量将液体输送到工作地点。

在液体被甩向叶轮出口的同时,叶轮入口中心处形成了低压,在吸液罐和叶轮中心处的液体之间就产生了压差,吸液罐中的液体在这个压差作用下,不断地经吸入管路及泵的吸入室进入叶轮中。

离心泵的工作原理是：离心泵之所以能把水送出去是由于离心力的作用。

水泵在工作前，泵体和进水管必须罐满水形成真空状态，当叶轮快速转动时，叶片促使水快速旋转，旋转着的水在离心力的作用下从叶轮中飞去，泵内的水被抛出后，叶轮的中心部分形成真空区域。

水源的水在大气压力（或水压）的作用下通过管网压到了进水管内。

这样循环不已，就可以实现连续抽水。

在此值得一提的是：离心泵启动前一定要向泵壳内充满水以后，方可启动，否则泵体将不能完成吸液，造成泵体发热，震动，不出水，产生“空转”，对水泵造成损坏（简称“气缚”）造成设备事故。

离心泵的种类很多，分类方法常见的有以下几种方式1按叶轮吸入方式分：单吸式离心泵双吸式离心泵。

2按叶轮数目分：单级离心泵多级离心泵。

3按叶轮结构分：敞开式叶轮离心泵半开式叶轮离心泵封闭式叶轮离心泵。

4按工作压力分：低压离心泵中压离心泵高压离心泵边立式离心泵。

叶轮安装在泵壳2内，并紧固在泵轴3上，泵轴由电机直接带动。

泵壳中央有一液体吸入4与吸入管5连接。

液体经底阀6和吸入管进入泵内。

泵壳上的液体排出口8与排出管9连接。

在离心泵启动前，泵壳内灌满被输送的液体；启动后，叶轮由轴带动高速转动，叶片间的液体也必须随着转动。

在离心力的作用下，液体从叶轮中心被抛向外缘并获得能量，以高速离开叶轮外缘进入蜗形泵壳。

船用离心泵介绍及应用

机|械|工|程
船用离心泵介绍及应用
赵怀宇
（南京金陵船厂有限公司江苏·南京 210015）

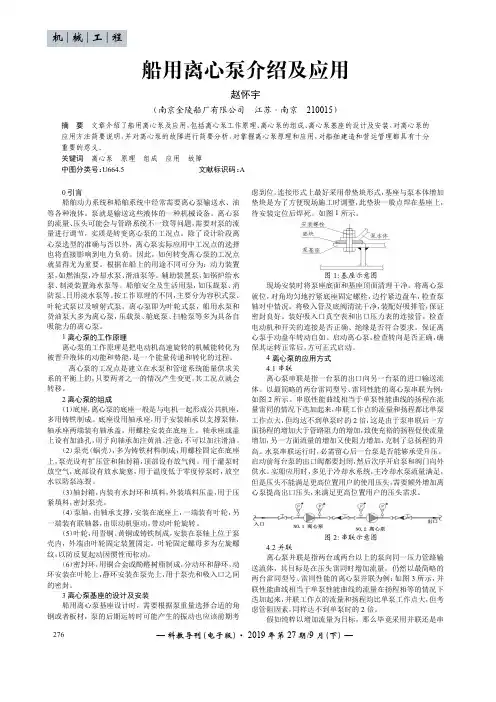

摘要文章介绍了船用离心泵及应用，包括离心泵工作原理、离心泵的组成、离心泵基座的设计及安装，对离心泵的
应用方法简要说明，并对离心泵的故障进行简要分析，对掌握离心泵原理和应用，对船舶建造和营运管理都具有十分
重要的意义。
276
— 科教导刊（电子版）· 2019 年第 27 期/9 月（下）—
机|械|工|程
联应当取决于管路特征曲线的平坦程度，管路特征曲线越平坦，并联后的流量就越接近于单泵运行时的 2 倍，从而比串联时的流量更大，更有利于运作。
图 2：并联示意图 5 离心泵常见故障分析及总结（1）离心泵故障的现象基本有：泵不上水、流量不够、扬程不够、电机超功率、密封泄漏、填料函寿命太短、泵的振动和噪声过大、泵发热和轴承温度过高等。典型故障分析和实际检查。 ①泵不上水，起动后排出压力表指针不变，试水考克无水放出，或者是排出压力表读数不变，吸入压力表指示较大真空度，可能是液体在泵的吸口汽化，以致无法吸入液体。出现这种情况，检查阀是否打开，轴封有无漏气，滤器是否脏堵，吸入液体温度是否过高，吸入管露出液面等。起动后排出压力上升但小于正常值，出现这种情况的原因主要在泵本身上，叶轮松脱或损坏，转速太低或转向相反等。 ②流量不够，管路静压太高（排除高度太高）或排出管路阻力过大。离心泵转速不够，内部漏泄过多，叶轮损坏，密封不严等。 ③电机超功率和发热，检查电源的电压和频率。电流频率增高，则电机转速增大，泵轴功率将增大。检查被输送液体的粘度、密度是否超过设计要求。必要时可脱开泵和电动机的连接，让电动机单独运转。如测得电流比正常的空载值高，则表明电机本身有问题（轮子擦碰、缺相运转等）。离心泵不宜长时间干转，没有液体干转可能造成严重磨损，发热等问题 ④泵的振动和噪声过大，离心泵的安装不正确，底脚螺栓松动基座强度不够，没有做相应的加强。管路安装不合理，没

离心泵ppt课件

离心泵的技术发展趋势
高效能化
通过优化设计、改进制造工艺和采用新型材料，提高离心泵的效
率和性能。
智能化
结合现代传感器、控制技术和人工智能技术，实现离心泵的远程监控、故障诊断和自动控制。
环保化
研发低噪声、低振动、低能耗的离心泵，满足日益严格的环保要求。
离心泵的市场发展前景
市场需求持续增长
随着工业领域的不断发展，离心泵作为流体输送的核心设备，市
03
根据工作原理和结构特点，离心泵还可分为蜗壳泵、旋涡泵、喷射泵等。
离心泵的应用
02
离心泵在工业领域的应用
01
石油化工
离心泵广泛应用于石油化工行业中，用于输送各种腐蚀性、易燃易爆、剧毒等流体介质，如酸、碱、盐、油、气体等。
02
制药行业
在制药行业中，离心泵被用于输送各种药品原料、半成品和成品，以及清洗和消毒液等。
03
食品行业
在食品行业中，离心泵主要用于输送果汁、饮料、乳制品、酒类等流体食品，以及清洗和消毒液等。
离心泵在农业领域的应用
01
02
03Biblioteka 灌溉离心泵可用于灌溉系统，将水从水源输送到农田，满足农业生产的用水需求。
喷灌
离心泵可用于喷灌系统，将水通过喷头喷洒到农田，实现节水灌溉。
养殖业
在养殖业中，离心泵可用于输送饲料、饮用水和清洗水等。
当叶轮旋转时，叶片间的液体在离心力的作用下被甩出，形成一个低压区。
离心泵通过连续旋转的叶轮，实现了液体的连续输送。
由于压力差，液体从吸入管进入泵内，在叶轮的作用下获得能量，从排出管排出。
离心泵的分类
01
根据输送介质的不同，离心泵可分为清水泵、泥浆泵、油泵等。

船用泵-离心泵

锈蚀。
船用离心泵的常见故障及排除方法
振动和噪音
检查泵的安装基础是否牢固，轴承是否损坏，叶轮是否失衡等，根据具体情况进行
排除。
流量不足
检查泵的入口管道是否畅通，过滤器是否堵塞，叶轮是否磨损等，清洗或更换相应部件。
压力不足或不稳定
检查泵的出口管道是否阻塞，密封件是否泄漏，泵的转速和电机功率是否匹配等，
进行相应的清理、更换或调整。
发热和温升
检查泵的润滑是否良好，轴承是否损坏，泵腔内是否有异物等，添加润滑油、更换轴承或清除异物。
船用离心泵的发展趋
05
势和未来展望
船用离心泵的技术发展趋势
高效能
随着技术的不断进步，船用离心泵将更加注重提高能效，降低能耗，以实现更经济的运行。
模块化设计
通过模块化设计，简化泵的结构，便于安装和维护，同时提高产品的互换性和通用性。
海洋环境监测
离心泵在海洋环境监测中用于抽取水样，进行水质分析和环境监测。
船用离心泵在其他领域的应用
水利工程
在水利工程中，船用离心泵可用于水库的排水、灌溉、防洪等作业。
城市给排水
在城市给排水系统中，离心泵用于输送饮用水、污水等流体介质，保障城市的供水安全和排水通畅。
船用离心泵的维护和
04
绿色制造
在制造过程中，需要采用环保材料和工艺，减少对环境的负面影
响，实现绿色制造。
THANKS.
液体在压力差的作用下进入泵内，并沿着泵壳中的流道被输送到高压区。
04
在高压区，液体被排出泵外，进入管道或水箱等目的地。
船用离心泵的结构特点
01
02
03
04
船用离心泵通常采用立式或卧式结构，以便在有限的空间内

离心泵详细技术说明

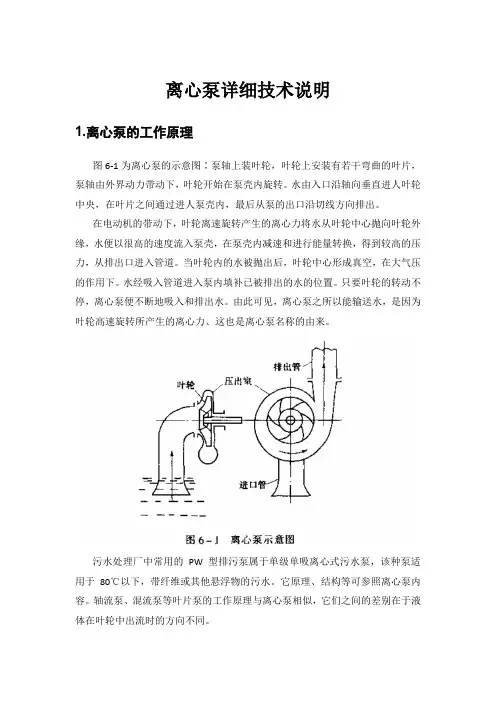

离心泵详细技术说明1.离心泵的工作原理图6-1为离心泵的示意图∶泵轴上装叶轮，叶轮上安装有若干弯曲的叶片，泵轴由外界动力带动下，叶轮开始在泵壳内旋转。

水由入口沿轴向垂直进人叶轮中央，在叶片之间通过进人泵壳内，最后从泵的出口沿切线方向排出。

在电动机的带动下，叶轮离速旋转产生的离心力将水从叶轮中心抛向叶轮外缘，水便以很高的速度流入泵壳，在泵壳内减速和进行能量转换，得到较高的压力，从排出口进入管道。

当叶轮内的水被抛出后，叶轮中心形成真空，在大气压的作用下。

水经吸入管道进入泵内填补已被排出的水的位置。

只要叶轮的转动不停，离心泵便不断地吸入和排出水。

由此可见，离心泵之所以能输送水，是因为叶轮高速旋转所产生的离心力、这也是离心泵名称的由来。

污水处理厂中常用的PW 型排污泵属于单级单吸离心式污水泵，该种泵适用于80℃以下，带纤维或其他悬浮物的污水。

它原理、结构等可参照离心泵内容。

轴流泵、混流泵等叶片泵的工作原理与离心泵相似，它们之间的差别在于液体在叶轮中出流时的方向不同。

2. 离心泵的结构和主要零部件（1）叶轮叶轮是离心泵中主要的零件，也是决定泵性能好坏的主要零件，其形状和尺寸是通过水力计算来决定的。

叶轮一般可分为单吸式和双吸式两种（如图6-2所示），单吸式叶轮为单边吸水、叶轮的前后盖板呈不对称状，双吸式叶轮从双侧吸水、叶轮盖板呈对称状。

这实际上也可理解为两个单吸式叶轮背靠背铸造在一起，一般大流量离心泵多数采用双吸式叶轮。

叶轮按其盖板情况可以分为封装式、敞开式和半开式（如图6-3所示）。

凡具有两个盖板的叶轮称为封闭式叶轮，只有叶片，没有完整盖板的叶轮称为敞开式叶轮，只有后盖板、没有前盖板的叶轮称为半开式叶轮。

一般抽送清水用闭式叶轮，抽送含杂质的液体用开式或半开式叶轮。

叶轮的材料一般采用铸铁、铸钢、青铜玻璃铜等，选择叶轮材料时，主要考虑机械强度，耐腐蚀和耐磨性能。

离心泵运行时如果发生汽蚀，那么叶轮是受汽蚀损坏最主要的零件，一般表现在叶轮的背面。

船用泵包括哪些系列产品

船用泵包括哪些系列产品
船用泵是对船舶行业用泵的简称。

船用泵到底指哪些产品呢？今天恒盛泵业小编为大家简单说一说。

船用泵主要用来输送海水、淡水、污水、滑油和燃油等各种液体。

通过船用泵输送介质，就可以将船用泵分为船用离心泵、船用螺杆泵、船用齿轮泵、船用柱塞泵等。

再看一下它们的细分：
船用离心泵包括的系列就多了，如CYZ系列自吸式离心油泵、CWZ船用卧式自吸离心泵、CLZ船用立式自吸离心泵、CLH船用立式离心泵、CWX自吸式旋涡泵等。

船用螺杆泵包括船用单螺杆泵、船用双螺杆泵、船用三螺杆泵、船用立式螺杆泵等，在船上作为渣油泵、卸载泵、驳运泵、燃油泵等使用。

船用齿轮泵包括KCB系列齿轮泵、YCB圆弧齿轮泵、2CY齿轮泵等。

船用柱塞泵有电动柱塞泵、手摇泵等。

不同系列的船用泵应用场合不同、安装方式不同、驱动方式不同，具体船用泵用哪一款，可以根据具体要求来确定，详情可咨询恒盛泵业。

离心泵的工作原理及主要部件性能参数Word版

离心泵的工作原理及主要部件性能参数离心泵——生产中应用最为广泛，着重介绍。

§ 2.1.1离心泵（Centrifugal Pumps）一．离心泵的工作原理及主要部件1．工作原理如左图所示，离心泵体内的叶轮固定在泵轴上，叶轮上有若干弯曲的叶片，泵轴在外力带动下旋转，叶轮同时旋转，泵壳中央的吸入口与吸入管相连接，侧旁的排出口和排出管路9相连接。

启动前，须灌液，即向壳体内灌满被输送的液体。

启动电机后，泵轴带动叶轮一起旋转，充满叶片之间的液体也随着旋转，在惯性离心力的作用下液体从叶轮中心被抛向外缘的过程中便获得了能量，使叶轮外缘的液体静压强提高，同时也增大了流速，一般可达15～25m/s。

液体离开叶轮进入泵壳后，由于泵壳中流道逐渐加宽，液体的流速逐渐降低，又将一部分动能转变为静压能，使泵出口处液体的压强进一步提高。

液体以较高的压强，从泵的排出口进入排出管路，输送至所需的场所。

当泵内液体从叶轮中心被抛向外缘时，在中心处形成了低压区，由于贮槽内液面上方的压强大于泵吸入口处的压强，在此压差的作用下，液体便经吸入管路连续地被吸入泵内，以补充被排出的液体，只要叶轮不停的转动，液体便不断的被吸入和排出。

泵离心泵旋转泵漩涡泵往复泵由此可见，离心泵之所以能输送液体，主要是依靠高速旋转的叶轮，液体在离心力的作用下获得了能量以提高压强。

气缚现象：不灌液，则泵体内存有空气，由于ρ空气<<ρ液，所以产生的离心力很小，因而叶轮中心处所形成的低压不足以将贮槽内的液体吸入泵内，达不到输液目的。

通常在吸入管路的进口处装有一单向底阀，以截留灌入泵体内的液体。

另外，在单向阀下面装有滤网，其作用是拦阻液体中的固体物质被吸入而堵塞管道和泵壳。

启动与停泵：灌液完毕后，此时应关闭出口阀后启动泵，这时所需的泵的轴功率最小，启动电流较小，以保护电机。

启动后渐渐开启出口阀。

停泵前，要先关闭出口阀后再停机，这样可避免排出管内的水柱倒冲泵壳内叶轮，叶片，以延长泵的使用寿命。

离心泵的工作原理及主要部件性能参数

离心泵的工作原理及主要部件性能参数离心泵是一种常见的工业设备，广泛应用于水处理、化工、石油、能源等领域。

它通过离心力将液体从低压区域输送到高压区域，实现液体的输送和增压。

下面将详细介绍离心泵的工作原理和主要部件的性能参数。

一、离心泵的工作原理离心泵的工作原理基于离心力的作用。

当电机驱动叶轮高速旋转时，液体被吸入泵的中心，并沿着叶轮的叶片被甩离。

这个过程中，液体受到离心力的作用，从而产生压力，推动液体流动。

离心泵通常由进口、叶轮、出口和密封装置等部件组成。

1. 进口：进口是离心泵的入口，用于吸入液体。

进口通常具有一定的尺寸和形状，以确保液体能够顺利进入泵体。

2. 叶轮：叶轮是离心泵的核心部件，也是产生离心力的关键。

叶轮通常由多个叶片组成，当电机驱动叶轮旋转时，液体被甩离叶轮，产生离心力。

3. 出口：出口是离心泵的出口，用于将液体排出。

出口通常具有一定的尺寸和形状，以确保液体能够顺利流出泵体。

4. 密封装置：密封装置用于防止液体泄漏。

常见的密封装置包括填料密封和机械密封。

填料密封通过填充密封材料来实现密封，而机械密封则通过机械装置来实现密封。

二、离心泵的主要部件性能参数离心泵的性能参数对于选择合适的泵型和使用情况非常重要。

以下是离心泵的主要部件性能参数的详细介绍：1. 流量：流量是指单位时间内通过泵的液体体积。

它通常以立方米每小时（m³/h）或加仑每分钟（GPM）为单位。

流量的大小决定了泵的输送能力，对于不同的应用场景，需要选择适当的流量。

2. 扬程：扬程是指液体从进口到出口所需的总能量。

它通常以米（m）或英尺（ft）为单位。

扬程的大小决定了泵的输送距离和输送高度，对于不同的应用场景，需要选择适当的扬程。

3. 功率：功率是指泵所需的能量。

它通常以千瓦（kW）或马力（HP）为单位。

功率的大小决定了泵的能耗和驱动能力，对于不同的应用场景，需要选择适当的功率。

4. 效率：效率是指泵的能量转化效率。

ISWH卧式不锈钢管道离心泵介绍

详细信息：一、ISWH卧式不锈钢管道离心泵产品概述：ISWH卧式单级单吸化工离心泵，是在ISW基础上派声生出适用耐腐蚀性化工泵。

该系列泵性能优、可靠性高、寿命长、结构合理、外形美观，具有行业领先水平。

离心泵一般由电动机带动，在启动泵前，泵体及吸入管路内充满液体。

当叶轮高速旋转时，叶轮带动叶片间的液体一道旋转，由于离心力的作用，液体从叶轮中心被甩向叶轮外缘（流速可增大至15～25m/s），动能也随之增加。

当液体进入泵壳后，由于蜗壳形泵壳中的流道逐渐扩大，液体流速逐渐降低，一部分动能转变为静压能，于是液体以较高的压强沿排出口流出。

与此同时，叶轮中心处由于液体被甩出而形成一定的真空，而液面处的压强Pa比叶轮中心处要高，因此，吸入管路的液体在压差作用下进入泵内。

叶轮不停旋转，液体也连续不断的被吸入和压出。

由于离心泵之所以能够输送液体，主要靠离心力的作用，故称为离心泵。

离心泵在化工生产中应用最为广泛，这是由于其具有性能适用范围广（包括流量、压头及对介质性质的适应性）、体积小、结构简单、操作容易、流量均匀、故障少、寿命长、购置费和操作费均较低等突出优点。

因而，本章将离心泵作为流体力学原理应用的典型实例加以重点介绍。

一. 离心泵的基本结构和工作原理讨论离心泵的基本结构和工作原理，要紧紧扣住将动能有效转化为静压能这个主题来展开（一）离心泵的基本结构离心泵的基本部件是高速旋转的叶轮和固定的蜗牛形泵壳。

具有若干个（通常为4～12个）后弯叶片的叶轮紧固于泵轴上，并随泵轴由电机驱动作高速旋转。

叶轮是直接对泵内液体做功的部件，为离心泵的供能装置。

泵壳中央的吸入口与吸入管路相连接，吸入管路的底部装有单向底阀。

泵壳侧旁的排出口与装有调节阀门的排出管路相连接。

（二）离心泵的工作原理当离心泵启动后，泵轴带动叶轮一起作高速旋转运动，迫使预先充灌在叶片间液体旋转，在惯性离心力的作用下，液体自叶轮中心向外周作径向运动。

液体在流经叶轮的运动过程获得了能量，静压能增高，流速增大。

卧式离心泵型号及参数介绍

优秀水泵制造商-上海沈泉泵阀制造有限公司是一家专业生产，销售管道泵，隔膜泵，磁力泵，自吸泵，螺杆泵，排污泵，消防泵，化工泵等给排水设备的厂家，产品涉及工矿企业、农业、城市供水、石油化工、电站、船舶、冶金、高层建筑、消防供水、工业水处理和纯净水、食品、制药、锅炉、空调循环系统等行业领域。

卧式离心泵型号及参数介绍
卧式离心泵是一种常用于输送液体的设备，具有流量大、扬程高、功率大等特点，广泛应用于农业灌溉、建筑水供、市政工程、船舶行业等领域。

常见型号有：ISW卧式管道离心泵、ZX卧式自吸离心泵、IS型单吸卧式离心泵及D型多级卧式离心泵等等。

其主要参数包括：
1.流量：指单位时间内泵输送液体的体积，单位为立方米/小时或升/秒，一般根据实际需要来选择，可在60-1800立方米/小时范围内选择。

2.扬程：指液体从进口到出口的高度差，单位为米。

扬程越高，泵的揚程表现越好，一般能在10-200米范围内选择。

3.转速：指泵轴的转速，单位为转/分。

一般在1450-2950转/分之间选择，转速越高，泵的流量和扬程也会相应提高。

4.功率：指泵驱动电机的功率，单位为千瓦。

功率大小与水泵的选型、转速、流量、程等有很大关系，一般在5-500千瓦之间选择。

5.进出口直径：指离心泵的进出口孔径。

该参数与泵的流量、扬程、转速、功率等都有密切关系，一般在100-800毫米之间选择。

卧式离心泵规格型号参数表及结构图

优秀水泵制造商-上海沈泉泵阀制造有限公司是一家专业生产，销售管道泵，隔膜泵，磁力泵，自吸泵，螺杆泵，排污泵，消防泵，化工泵等给排水设备的厂家，产品涉及工矿企业、农业、城市供水、石油化工、电站、船舶、冶金、高层建筑、消防供水、工业水处理和纯净水、食品、制药、锅炉、空调循环系统等行业领域。

今天上海沈泉卧式管道离心泵厂家为大家讲解的内容是离心泵的规格型号参数及结构图等内容，小编以其中Z为常见的ISW型卧式管道离心泵来讲解。

希望大家能够喜欢。

现在就请大家跟着小编一起来看看下面的知识内容吧。

一、卧式离心泵分类：ISW型卧式清水离心泵供输送清水及物理化学性质类似于清水的其它液体之用，适用于工业和城市给排水、高层建筑增压送水、园林喷灌、消防增压、远距离输送、暖通制冷循环、浴室等冷暖水循环增压及设备配套，使用温度t≤80℃。

ISWR型卧式热水泵广泛适用于：冶金、化工、纺织、造纸以及宾馆饭店等锅炉热水增压循环输送及城市采暖系统，iswr型使用温度t≤120℃。

ISWH型卧式化工泵输送不含固体颗粒，具有腐蚀性、粘度类似于水的液体，适用于石油、化工、冶金、电力、造纸、食品制药和合成纤维等部门，使用温度为-20℃～+120℃。

ISWB型卧式管道油泵输送汽油、煤油、柴油等油类产品或易燃、易爆液体，被输送介质温度为-20～+120℃。

二、卧式离心泵工作原理：离心泵启动时，泵轴带动叶轮高速旋转，迫使叶片间的预充液旋转。

在惯性离心力的作用下，液体从叶轮中心向外径向运动。

在液体流过叶轮的过程中，获得能量，增加静压能，提高流速。

当液体离开叶轮进入泵壳时，由于泵壳内流道的逐渐膨胀而减慢速度，部分动能转化为静能，沿切向流入排出管道。

因此，蜗壳泵壳不仅是收集从叶轮流出的液体的部件，也是一种能量转换装置。

当液体从叶轮中心向外喷射时，叶轮中心形成低压区。

在储罐液位与叶轮中心总势能差的影响下，液体被吸入叶轮中心。

根据叶轮的连续操作，液体不断地被吸入和排出。

CSG,CSW系列单吸船用立式,卧式离心泵

CSG、CSW系列单吸船用立式、卧式离心泵CSG、CSW Series Maine Vertical, Horizontal Centrifugal Pump用途CSG、CSW系列适用于输送温度不高于80℃的清水及物理、化学性质类似于清水的其他液体，适用于工业和城市给排水、高层建筑增压送水、园林喷灌、消防增压、远距离输送、暖通制冷循环。

CSG系列为立式结构，进出口口径相同，且位于同一中心线上，象阀门一样安装于管路之中，外形美观、占地面积小，可根据灌录布置的要求采用竖式或横式安装。

CSW系列为卧式结构，机泵一体，外形美观。

与普通卧式泵相比，占地面积减小30%左右，该泵为后开门式，无需拆卸管路，即可进行检修。

泵的出水口能以水平向上、垂直向上、水平向右三种方式任意安装。

Purpose：The types of CSG and CSW are applicable to transport the freshwater, the temperature is not higher than 80℃, for factories, city buildings, farmlands, fire control, etc.The type of CSG is vertical; the caliber of in and out is the same, also in the same line. It can be fitted as the same as valve. It looks very handsome and saves on the space.The type of CSW is horizontal and together with motor. It looks very handsome. Comparing with others, CSW saves about 30% the space. And the caliber can be fitted left, up or right.型号含义50 - 160 (I) A(B、C)表示流量分类。

《船用离心泵的自吸》课件

个重要特性。
离心泵自吸原理
离心泵自吸是指泵在启动前不需要注水，依靠自身结构和工作原理，能够将流体吸入并排出的功能。
自吸原理的应用
自吸原理在船舶、石油、化工等领域具有广泛的应用，如油轮的货油泵、化工流程中的离心泵等。
重要性及应用领域
重要性
离心泵的自吸功能对于船舶、石油、化工等领域的安全生产和高效运行具有重要意义，能够避免因停机或故障导致的生产中断和设备损坏。
安装位置
在安装船用离心泵自吸时，应确保泵的安装位置合理，便于操作和维护。
定期检查
应定期检查自吸离心泵的运行状况，及时发现和处理问题，确保其正常运转。
使用环境
在使用自吸离心泵时，应考虑其适应的环境条件，如温度、压力、介质等，以确保其性能和安全性。
操作规范
操作自吸离心泵时应遵循操作规范，避免违规操作和超负荷运转，以免造成损坏和安全事故。
中等自吸
自吸高度适中，通常在24米之间，适用于液体表面与泵入口高度差适中的情况。
高自吸
自吸高度较高，通常在4 米以上，适用于液体表面与泵入口高度差较大的情况。
按自吸时间分类
瞬时自吸
自吸时间较短，通常在几秒钟内完成自吸过程，适用于需要快速启动泵的情况。
延时自吸
自吸时间较长，需要几分钟或更长时间才能完成自吸过程，适用于液体逐渐进入泵腔的情况。
06
船用离心泵自吸的发展趋势与展望
技术发展趋势
高效能
模块化
随着技术的不断进步，船用离心泵自吸技术将更加高效，能够更好地满足船舶工业的节能减排需求。
模块化设计将简化船用离心泵自吸系统的结构和安装过程，方便维修和升级，提高系统的可维护性。

船舶辅机：离心泵

第五节离心泵 centrifugal pump
一、离心泵的工作原理和特点二、离心泵的结构三、船用离心泵的自吸四、离心泵的管理
一、离心泵的工作原理
一、离心泵的基本工作原理
一、离心泵的工作原理
• 主要工作部件是叶轮和泵壳。叶轮通常是由5～7个弧形叶片和前、后圆形盖板所构成。
• 叶轮用键和螺母固定在泵轴的一端。固定叶轮用的螺母通常采用左旋螺纹，以防反复起动因惯性而松动。
• 轴的另一端穿过填料箱伸出泵壳，由原动机带动。泵壳呈螺线形，亦称螺壳或蜗壳
一、离心泵的工作原理
基本工作原理
一、回转，产生离心力，向四周甩出在叶轮中心形成低压，液体便在液面压力作用下被吸进叶轮。从叶轮流出的液体，压力和速度增大。蜗壳-汇聚并导流。扩压管增大，流速降低，大部分动能变为压力能，然后排出。叶轮不停回转，吸排就连续地进行液体通过泵时所增加的能量，是原动机通过叶轮对液体作功的结果。

东航公司网上资料

浙江东航消防泵业有限公司（原名浙江黄岩八一通用机械厂有限公司）创建于1945年，1955年公私合营，1959年与中国人民解放军东航部队机械厂合并，后转为国营企业，于2002年底转为股份制企业。

公司地处经济发达且有着悠久造船历史的浙中沿海城市---台州市，水利交通十分便利。

近年来公司为满足市场需求，进一步完善和发展了船用立式离心泵、船用立式自吸泵、船用卧式离心泵、船用卧式自吸泵、自吸旋涡泵、喷射泵、船用粉碎泵、船用齿轮泵、船用柴油机应急消防泵......公司荣誉：地址:中国浙江省台州市黄岩区黄椒路69号电话:+86-576-84275568 84275291 传真:+86-576-84275765地 ???址：?中国浙江省台州市黄岩区黄椒路69号电 ???话：?0086-576-84275568 84275291 售后服务热线：?0086-576-84275710传 ???真：?0086-576-84275765邮????编：?318020邮 ???箱：?bayi@网 ???址：?产品名称：CBY单级单吸卧式离心泵产品说明：概述：CBY型卧式直联式单级单吸离心泵，是本公司采用IS型离心泵性能参数和结构之长，按照国家标准设计的高效节能产品，是新颖的卧式离心泵。

特点：1、本型泵为卧式，结构紧凑，机泵一体，外形美观，占地少，节约基建投资。

2、运行平稳、噪音低，运行时无振动，改善了使用了环境。

3、轴封采用耐腐硬质合金机械密封，无渗漏，确保了运行场地干净整洁。

用途：Applications1、CBY型卧式船用泵，适用于船舶的供水和排水。

是船舶冷却泵、卫生泵、消防泵、舱底压载泵等最佳期选择。

2、CBY型卧式离心泵，供输送清水及物理化学性质类似清水的其它液体之用。

使用介质温度在80度以下。

也适用于工业和城市给排水、高层建筑增压送水、园林喷灌、消防增压、采暖、浴室冷暖水循环增压送水、园林喷灌、消防增压、采暖、浴室冷暖水循环增压及设备配套等。
