中考物理100 个作图题训练 ( 参考答案)

（1）在括号内用“+”或“一”标出电源的极性；
(2)小磁针的N极；
(3)磁感线的方向。
37．（2分）请在图中标出通电螺母管的N极和磁感线的方向。
38．（2分）如图甲所示，插线板上开关控制指示灯和插孔，若指示灯开路，插孔仍可正常使用．请在图乙中画出插线板上开关、指示灯和插孔的连接方式，并与电源线接通．
（3）请在图中标出通电螺旋管外部磁感线的方向和小磁针的N、S极。
41．如图所示，请正确连接下列家庭电路。
42．如图所示，为地球磁场的N、S极，请在图中的曲线上用箭头标出地磁场的磁感线方向。
43．根据小磁针的指向在括号内标出螺线管的磁极和电源符号．
44．如图所示，小磁针在通电螺线管产生的磁场中静止不动，请将电源符号填入虚线框内并标出小磁针的N极、S极．
26物图画出电路图．
28．如图是用伏安法测量小灯泡的电功率实验所需的电路图，请你给它补充完整。
29．如图所示的电学黑箱中有三个阻值都是10欧的电阻，它们分别与盒外的四个接线柱Ａ、Ｂ、Ｃ、Ｄ相连，测量任意两个接线柱的电阻值，发现其中有三次测量结果均为10欧，另三次测量结果均为20欧．请在黑箱中画出三个电阻的连接图．
34．一个可以自由转动的通电螺线管，其静止时的位置如图，请你根据其地理位置指向标出通电螺线管的N极、磁感线的方向和电源的正极．
35．根据图甲中的反射光线OB和法线ON，画出入射光线AO，并标出入射角。在图乙中，请标出磁感线方向，小磁针的N、S极和电源的正、负极。
36．如图所示，电磁铁的极性已经标出，按要求作图。
13．如图甲、乙所示，请在图中“○”内填入电流表或电压表的符号，使开关闭合后两灯都能发光。
14．(6分)按要求连接下列实物图，并在方框内画出对应的电路图。

2017中考物理作图题专题训练(含答案).docx

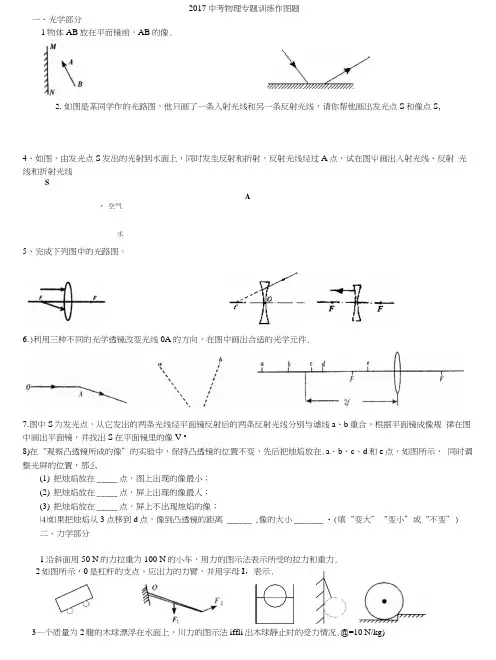

2017中考物理专题训练作图题一、光学部分1物体AB 放在平而镜前，AB 的像.2. 如图是某同学作的光路图，他只画了一条入射光线和另一条反射光线，请你帮他画出发光点S 和像点S,4、如图，由发光点S 发出的光射到水面上，同时发生反射和折射，反射光线经过A 点，试在图屮画出入射光线、反射光线和折射光线SA• 空气水5、完成下列图中的光路图。

7.图中S 为发光点，从它发出的两条光线经平面镜反射后的两条反射光线分别与谑线a 、b 重合，根据平面镜成像规律在图中画出平面镜，并找出S 在平面镜里的像V •8)在“观察凸透镜所成的像”的实验中，保持凸透镜的位置不变，先后把烛焰放在.a 、b 、c 、d 和e 点，如图所示，同时调整光屏的位置，那么(1) 把烛焰放在 _____ 点，图上出现的像最小；(2) 把烛焰放在 _____ 点，屏上出现的像最人；(3) 把烛焰放在 _____ 点，屏上不出现烛焰的像；⑷如果把烛焰从3点移到d 点，像到凸透镜的距离 ______ ,像的大小 _______ ・(填“变大”“变小”或“不变”)二、力学部分1沿斜面用50 N 的力拉重为100 N 的小车，用力的图示法表示所受的拉力和重力.3—个质量为2腹的木球漂浮在水面上，川力的图示法iffli 出木球静止时的受力情况.@=10 N/kg)2如图所示，0是杠杆的支点，应出力的力臂，并用字母I ，表示.6.)利用三种不同的光学透镜改变光线0A 的方向，在图中画出合适的光学元件.4重15 N 的小球，用细绳拴在墙上，已知球对•墙而的压力为6 N,用力的图示法画出小球受到的重力和墙受的压力. 5小强想把--货物吊到楼上去，已知货物重1000 N,小强最大的拉力为300 N,如果使用滑轮组，至少需要儿个滑轮？如何装配？6要想用一个授小的力，推着一个圆筒越过障碍物，试在图上画出此力的作用点和方向.7在杠杆上的八点挂一重物，在C 点对杠杆施加一个最小的力，使杠杆平衡在图屮所示的位置•试画出这个力的示 8如图13所示，某人站在A 处用一根绳了和两个滑轮提起物体B,画出最省力的绕线。

2017年广东省中考物理试题(解析版)

2017年广东省初中毕业生学业水平考试物理一、单项选择题（本大题7小题，每小题3分，共21分）在每小题列出的四个选项中，只有一个是正确的，请把答题卡上对应题目所选的选项涂黑。

1．如图所示，下列说法正确的是（）A ．人的听觉频率范围是85—1100HzB ．狗的听觉频率范围是15—50000HzC ．蝙蝠能听到次声波D ．大象能听到超声波【答案】B【解析】本题作答时应注意把人和各动物的发声频率范围和听觉频率范围分清楚，再对照次声波的频率范围（小于20Hz ），超声波的频率范围（大于20000Hz ）即可找出答案。

2．下列说法正确的是（）A ．“光年”是时间单位B ．太阳是宇宙的中心C ．在原子、中子和原子核中，尺度最小的是中子D ．两个物体相互摩擦时，得到电子的物体带正电【答案】C【解析】“光年”表示光传播一年所通过的距离，是长度单位，所以A 错误；宇宙是不断膨胀的，其中心无法确定，所以B 错误；原子可以分为原子核和电子，而原子核可分为质子和中子，按尺度由大到小排序有：原子、原子核、中子，所以C 正确；根据摩擦起电的实质，得到电子的物体由于负电荷过量的缘故从而带上负电，而失去电子的物体则带正电，所以D 错误。

3．关于光现象，下列说法错误．．的是（） A ．太阳光通过三棱镜会分解成多种色光，这种现象叫光的色散B ．影子是由于光的直线传播形成的C ．物体在平面镜中成正立、放大的实像D ．光从空气射入水中后传播速度会变小【答案】C【解析】太阳光通过三棱镜会分解成多种色光，这种现象叫光的色散，所以A 的说法正确；影子是由于光的直线传播形成的，所以B 的说法正确；平面镜成像特点是正立、等大、虚像，所以C 的说法错误；光在水中的传播速度为空气中传播速度的43，所以D 的说法正确。

4．如图所示，小花想搬起一块石头，下列说法正确的是（）A ．若石头没有被搬动，以地面为参照物，它是静止的B ．若石头没被搬起，是因为石头受到的惯性力较大C ．若石头被搬起，说明力可以改变石头惯性的大小D ．若石头没被搬起，此时石头受到的重力和石头对地面的压力是一对平衡力人和一些动物的发声和听觉的频率范围频率/Hz【答案】A【解析】若石头没有被搬动，以地面为参照物，石头相对地面位置没有改变，石头是静止的，所以A 正确；“惯性”是物体的属性，不是一种力，它的大小仅由物体的质量决定，所以BC 均错误；若石头没被搬起，则石头一定受到平衡力，但石头受到的重力和石头对地面的压力方向相同且分别作用在不同物体上，与一对平衡力的特点不符，所以D 错误。

2017年辽宁省抚顺市中考物理试题及参考答案(word解析版)

2017年辽宁省抚顺市中考物理试题及参考答案与解析（理化考试时间共150分钟，物理试卷满分120分）第一部分选择题（共28分）一、选择题（本题共12小题，共28分。

1～8题为单选题，每题2分；9～12题为多选题，每题3分，漏选得2分，错选得0分）1．下列物理量的估测最接近实际的是（）A．人的正常体温约为23℃B．教室门的宽约为1dmC．一名中学生质量约为50kg D．中学生百米成绩约为5s2．下列光现象中，由于光的反射形成的是（）A．水中倒影B．海市盛楼C．筷子变弯D．手影3．下列物态变化需要吸收热量的是（）A．冰瀑形成B．霜满枝头C．白雾生成D．冰雪消融4．如图所示，用一条中间较窄的锡箔纸把电池正、负极相连，稍候发现锡箔纸较窄处的纸先燃烧起来。

关于此情景下列说法中正确的是（）A．锡箔中电子从电池正极流向负极B．锡箔较窄处的电阻较小C．锡箔升温是电流热效应造成的D．锡箔较窄处的电流较小5．如图所示为一款发电陀螺，抽打使其高速旋转，可以自动发电，并点亮LED装饰灯。

关于这个情景说法正确的是（）A．发电陀螺利用了磁场对电流的作用B．LED灯是用半导体材料制成的C．陀螺转动过程中电能转化为机械能D．LED灯属于提供电能的装置6．下列做法或装置利用大气压的是（）A．拦河坝上窄下宽B．用吸管吸饮料C．用铅垂线检测境是否竖直D．船闸7．如图所示，物体A在拉力F的作用下，5s内水平匀速运动了1m，物体A与地面间的滑动摩擦力为50N，拉力F为40N．下列物理量计算正确的是（）A．绳子自由端移动的速度为0.2m/s B．拉力F做功为40JC．该滑轮组的机械效率是62.5% D．拉力F的功率是100W8．如图是文赫家新买的一款插线板。

他在使用中发现：插线板接通电源后，指示灯L不发光，但A 组插座可以正常使用；当闭合插线板上的开关S后，A、B组插座都可以正常使用，且指示灯L发光。

下列关于该插线板的电路设计正确的是（）A．B．C．D．9．下列做法中符合安全用电常识的是（）A．使用中的用电器起火迅速浇水灭火B．用电器三脚插头改成两脚插头使用C．控制灯的开关接在灯与火线之间D．使用试电笔时手接触笔尾金属体10．如图所示是板栗在微波炉中加热炸裂后的情景，板栗受热时，温度升高，内部膨胀，导致其炸裂。

山东省烟台市2017年中考物理真题试题(含解析) (1)

2017年山东省烟台市中考物理试卷一、选择题1．演奏弦乐器时，演奏者的手指不停地在弦上不同位置按下或松开，这是在改变声音的（）A．振幅 B．响度 C．音调 D．音色2．在日常生活中，有时需要增大摩擦力，有时需要减少摩擦力，如图所示的实例中，属于增大摩擦力的是（）A．自行车车轴装有滚珠轴承B．运动鞋底表面刻有花纹C．在自行车车轮的齿轮处加注机油D．轮滑鞋的底部装有滚轮3．科学探究需要进行实验，在取得数据和事实后，再进行分析和推理，因此，在科学探究中我们需要区分事实与推论．下列叙述是事实或推论的是（）①在气体扩散实验中，抽去玻璃板后，红棕色的NO2气体进入到空气中②在液体扩散实验中，红墨水滴入热水，热水很快变红③扩散现象表明，一切物质的分子都在不停地做无规则运动④温度越高，分子的无规则运动越剧烈．A．①②是事实，③④是推论B．①②④是事实，③是推论C．①是事实，②③④是推论D．③④是事实，①②是推论4．在探究实践创新大赛中，小明同学展示了他的“液体压强演示仪”，其主要部件是一根两端开口且用橡皮膜扎紧的玻璃管（如图），将此装置放于水中，通过橡皮膜的凹凸程度变化，探究液体压强规律．如图描述的几种橡皮膜的变化情况，其中正确的是（）A．B．C．D．5．在停车场，甲、乙两辆轿车由于驾驶员的疏忽大意而发生了碰撞，甲车司机感觉背部受到挤压，乙车司机身体向前倾斜，下列分析判断正确的是（）A．甲车静止，乙车运动，乙车尾撞击甲车尾B．甲车静止，乙车运动，乙车头撞击甲车尾C．甲车运动，乙车静止，甲车头撞击乙车尾D．甲车运动，乙车静止，甲车尾撞击乙车尾6．如图所示，是汽油机工作时的四个冲程，其中属于做功冲程的是（）A． B．C．D．7．小红梳理反思了“磁场和磁感线”相关知识，她归纳整理如下，其中正确的有（）①磁场看不见摸不着，但是可以借助小磁针感知它的存在②磁感线是磁体周围空间实际存在的曲线③磁感线是铁屑组成的④地磁场的磁感线是从地球南极附近发出回到北极附近．A．①④ B．②③ C．①② D．②④8．踮脚是一项很好的有氧运动（如图），它简单易学，不受场地的限制，深受广大群众的喜爱，踮脚运动的基本模型是杠杆，下列分析正确的是（）A．脚后跟是支点，是省力杠杆B．脚后跟是支点，是费力杠杆C．脚掌与地面接触的地方是支点，是省力杠杆D．脚掌与地面接触的地方是支点，是费力杠杆9．“五•一”节期间，在南山公园平静的湖水中，小红看到了“鸟在水中飞，鱼在云中游”的美丽画面，她所观察到的“飞鸟”和“游鱼”（）A．都是折射而成的像 B．分别是反射和折射而成的像C．都是反射而成的像 D．分别是折射和反射而成的像10．在探究通电螺线管的实验中，小明连接了如图所示的电路，通电螺线管M端放有一小磁针，闭合开关，移动滑动变阻器的滑片，下面说法正确的是（）A．通电螺线管M端为S极B．小磁针N极指向水平向右C．若滑动变阻器的滑片P向b端移动，通电螺线管的磁性增强D．若滑动变阻器的滑片P向b端移动，通电螺线管的磁性减弱11．拿一副远视眼镜放在凸透镜前，如图所示，光屏上出现烛焰清晰的像，移走远视眼镜，烛焰的像变得模糊，为了能在光屏上重新得到清晰的像，下列操作可行的是（）A．将蜡烛靠近凸透镜B．将光屏靠近凸透镜C．将光屏远离凸透镜D．将光屏和蜡烛同时靠近凸透镜12．在如图所示电路中，电源电压不变，当滑动变阻器的滑片P向右移动的过程中，下列说法正确的是（）A．电流表的示数变小 B．电压表的示数变小C．电流表的示数不变 D．电压表的示数变大13．学习质量和密度的知识后，小明同学想用天平、量筒和水完成下列实践课题，你认为能够完成的是（）①测量牛奶的密度②鉴别金戒指的真伪③测定一捆铜导线的长度④鉴定铜球是空心的还是实心的⑤测定一大堆大头针的数目．A．①② B．①②④C．①②④⑤ D．①②③④⑤14．如图是一款新型水杯，在杯的夹层中封入适量的固态物质，实现了“快速降温”和“快速升温”的功能，使用时，将水杯上下晃动几分钟，可以将100℃的开水降温至55℃左右的温水，也可以将冷水升温到55℃左右的温水，这款水杯被广泛成称为“55°杯”．“55°杯”的工作原理是（）A．首次使用时，必须加注热水；降温时利用物质熔化吸热；升温时利用凝固放热B．首次使用时，必须加注冷水；降温时利用物质凝固放热；升温时利用熔化吸热C．首次使用时，加注冷热水均可；降温时利用物质熔化吸热；升温时利用凝固放热D．首次使用时，加注冷热水均可；降温时利用物质凝固放热；升温时利用熔化吸热15．如图是小明家的部分电路，他将电饭煲的插头插入三孔插座后，正在烧水的电热水壶突然停止工作，但电灯仍正常发光，拔出电饭煲的插头，电热水壶仍不能工作，用试电笔分别测试插座的左、右孔，氖管均发光．若电路中只有一处故障，则（）A．电热水壶所在电路的b、c间断路B．插座的接地线断路C．电路的c、d间导线断路D．电路的a、b间导线断路二、填空题16．核能的释放有和两种方式，太阳能的产生是通过方式．17．往车上装重物时，常常用长木板搭个斜面，把重物沿斜面推上去，如图所示，工人用3m长的斜面，把120kg 的重物提高1m，假设斜面很光滑，则需要施加的推力为，若实际用力为500N，斜面的机械效率为，重物受到的摩擦力为．（g取10N/kg）．18．甲、乙两只电炉标有“220V 500W”和“220V 1000W”字样，把它们串联在220V的电路中．在相同时间内产生热量较多的是，将它们并联在电路中，产生热量较多的是（选填“甲”或“乙”）．串联时甲电炉消耗的电功率与并联时甲电炉消耗的电功率之比为．19．小明在探究“物质的放热能力与哪些因素有关”时，分别用质量均0.5kg的水和另一种液体进行对比实验，并用图象对实验数据进行了处理，如图所示，实验过程中，水和另一种液体在相同时间内放出的热量相等，分析图象可以得出：（选填“甲”或“乙”）物质为水，另一种液体的比热容为，这种液体在0～15min内放出的热量为．20．各种形式的能在一定的条件下可以相互转化，请你仿照图中给出的两个示例，写出电能转化为机械能、化学能转化为电能、光能转化为内能的实例．三、作图简答题21．如图为吊车起吊货物的工作示意图，请在图中画出动力、阻力和阻力臂．22．红灯停，绿灯行红灯停，绿灯行，这是人所共知的，能否将红绿灯的作用互换一下呢？我们平时见到的太阳光是白光，它是由红、橙、绿、蓝、靛、紫等色光组成的，白光叫复色光，各种颜色的光叫单色光．单色光的颜色是由频率决定的，红光频率最低，波长最长；紫光频率最高，波长最短．光在空气中传播时，会遇到大气分子、水蒸气微粒以及尘埃微粒等障碍物．当光照射到这些微小的障碍物上，障碍物会将光波的一部分能量散射出去，而另一部分能量将穿过障碍物继续向前传播，光散射的强度与光波波长有关，波长越短，被散射出去的能量越多，穿过的能量越少，在相同条件下，红、橙光穿过的能量多，蓝、绿光被散射出去的能量多，早晚我们看见太阳时，见到的主要是太阳光中穿透厚厚大气层的红光、橙光，所以朝阳、落日是红色的．晴朗的天空，见到的主要是阳光中被大气散射的蓝、绿光，所以天空呈蓝色．正因为红光在空气中散射最弱，穿透能力强，可以传到较远的地方，使车辆和行人在远处就能发现，及早做好准备，所以用红灯表示停止和危险信号．雾天行车，车上要开黄色警示灯，也是这个道理．可见红绿灯的作用是不能互换的．阅读上文，回答下列问题：（1）请你概括指出光散射遵循的规律．（2）试着运用上文提到的知识解释大海为什么是蓝色的？四、实验探究题23．下面是小明和小红的“测量滑轮组的机械效率”实验报告．实验名称：测量滑轮组的机械效率实验步骤：（1）用弹簧测力计测量钩码所受的重力G并填入表格．（2）按如安装滑轮组，分别记下钩码和弹簧测力计的位置．（3）拉动弹簧测力计并读出拉力F的值，用刻度尺测出的钩码上升的高度h和弹簧测力计移动的距离s，将这三个量填入表格．（4）算出有用功W有、总功W总、机械效率η并填入表格．（5）改变钩码上升的高度，重复上面的实验，记录并计算实验数据．实验记录：实验结论：在忽略绳子的重力和摩擦的情况下，滑轮组的机械效率与所提升物体的重力和高度无关．请你评价小明和小红的实验报告．（1）指出实验步骤中存在的错误和不足；（2）从理论上分析说明他们实验结论的局限性．24．如图是小红做“观察碘升华”的实验装置．她的操作是：在烧杯中放少量的碘，烧杯口放一只装有冷水的烧瓶，用酒精灯给烧杯加热．标准大气压下部分物质的熔点（凝固点）、沸点（℃）（1）结合你的探究经历，描述小红观察到的实验现象．（2）交流评估时，小明查阅了部分物质的熔点、沸点（见表），他发现碘的熔点是113.6℃，碘的沸点是184.25℃，酒精灯的火焰温度约400℃，他认为小红所做的实验中，碘可能经历了由固态到液态再到气态的变化过程，小红的实验并不能得出碘升华的结论，请你针对小明的质疑，选用上述器材或补充必要的辅助器材设计一个实验，证明碘直接从固态变为气态，写出实验方案并扼要说明．25．图甲是利用电流表、电压表测量电阻的实验原理图．图乙是小红连接的实物实验电路图．（1）依照小红连接的电路，闭合开关，滑动变阻器的滑片向左端移动，请写出你观察到的实验现象．（2）请你在图乙中只改动一根导线连接，使电路正常工作（用“×”标出改动导线，以笔划线代替导线，画出改接导线）．（3）电路改接正确后，调节滑动变阻器的滑片到某位置时，电压表和电流表的示数如图丙、丁所示，此时被测出R x的阻值为多少？五、计算题26．港珠澳大桥海底隧道是世界上最长的公路沉管隧道，全长5.6km，由33节沉管和“最终接头”组成．33节沉管已经全部成功安装，只剩E29和E30之间留有十多米的空隙，这就是“最终接头”的位置．“最终接头”质量约为6.0×106kg，虽然和之前的沉管相比小了很多倍，但入水后受洋流、浮动等因素影响，姿态会发生变化，安全平稳地把接头吊装到约30m深的海底是十分艰难的过程，记者在现场看到，“最终接头”由“振华30号”吊装船吊装（如图），通过系列平衡调整，从9时整，“最终接头”从距离水面20m高处匀速下放，9时12分，开始入水，完全入（g 水后，吊钩对“最终接头”拉力为2.0×107N左右，12时，“最终接头”下沉到位，吊装起重机的机械效率约为80%．取10N/kg，ρ海水取1.0×103kg/m3）求：（1）“最终接头”下沉到位后下表面所受水的压强；（2）“最终接头”的平均密度；（3）吊装起重机最大输出功率．27．我们生活在电的时代，电能的广泛使用，使电能的社会需求日趋紧张．节约电能，提高能源的利用率是一个在国民经济中具有重要战略意义的问题．改造和淘汰陈旧的设备、采用高压输电是节约能源的重要措施．其电站与用户间距离为10km，输送的电功率为6.0×104kW，每米输电导线的电阻为1.8×10﹣3Ω，若输电电压从1.0×105V提高到3.0×105V．（1）求输电线路损耗的电功率减少了多少？（2）现输电导线在某处发生了短路，为确定短路位置，检修员在电站利用电压表、电流表和电源接成如图1所示电路进行检测．电压表的示数为3.0V，电流表的示数为0.5A，则短路的位置离电站的距离为多少？（3）安全用电的常识之一是不靠近高压电，而双脚站在高压线上的小鸟（两脚间距离为5cm，电阻为104Ω）居然安然无恙（图2），计算说明小鸟为什么不会触电死亡？在你的计算中运用了什么近似条件？2017年山东省烟台市中考物理试卷参考答案与试题解析一、选择题1．演奏弦乐器时，演奏者的手指不停地在弦上不同位置按下或松开，这是在改变声音的（）A．振幅 B．响度 C．音调 D．音色【考点】9I：音调、响度与音色的区分．【分析】音调、响度、音色，是从不同角度描述声音的，音调指声音的高低，由振动频率决定；响度指声音的强弱或大小，与振幅和距离有关；音色是由发声体本身决定的一个特性．【解答】解：弦乐器发声的音调高低是由弦的材质、长度、横截面积、松紧度来决定的；在材质、横截面积、松紧度一定的情况下，改变其长度，可以改变音调高低；所以，演奏弦乐时，手指在弦上的位置不断变化，这是为了改变琴声的音调．故选C．2．在日常生活中，有时需要增大摩擦力，有时需要减少摩擦力，如图所示的实例中，属于增大摩擦力的是（）A．自行车车轴装有滚珠轴承B．运动鞋底表面刻有花纹C．在自行车车轮的齿轮处加注机油D．轮滑鞋的底部装有滚轮【考点】7I：增大或减小摩擦的方法．【分析】（1）增大摩擦力的方法：在接触面粗糙程度一定时，通过增大压力来增大摩擦力；在压力一定时，通过增大接触面的粗糙程度来增大摩擦力．（2）减小摩擦力的方法：在接触面粗糙程度一定时，通过减小压力来减小摩擦力；在压力一定时，通过减小接触面的粗糙程度来减小摩擦力；使接触面脱离；用滚动摩擦代替滑动摩擦．【解答】解：A、自行车车轴装有滚珠轴承，是用滚动代替滑动来减小摩擦．故A不合题意；B、运动鞋底表面刻有花纹，是在压力一定时，通过增大接触面的粗糙程度来增大摩擦力．故B符合题意；C、在自行车车轮的齿轮处加注机油，是在压力一定时，通过减小接触面的粗糙程度来减小摩擦力；故C不合题意；D、轮滑鞋的底部装有滚轮，是用滚动代替滑动来减小摩擦．故D不合题意．故选B．3．科学探究需要进行实验，在取得数据和事实后，再进行分析和推理，因此，在科学探究中我们需要区分事实与推论．下列叙述是事实或推论的是（）①在气体扩散实验中，抽去玻璃板后，红棕色的NO2气体进入到空气中②在液体扩散实验中，红墨水滴入热水，热水很快变红③扩散现象表明，一切物质的分子都在不停地做无规则运动④温度越高，分子的无规则运动越剧烈．A．①②是事实，③④是推论B．①②④是事实，③是推论C．①是事实，②③④是推论D．③④是事实，①②是推论【考点】2Q：物理学方法．【分析】对于理想实验一定要明确，来源于实际实验，经过合理的外推得出．所以要分清哪些是事实，哪些是合理的推论．【解答】解：①在气体扩散实验中，抽去玻璃板后，红棕色的NO2气体进入到空气中，这是实验事实；②在液体扩散实验中，红墨水滴人热水，热水很快变红，这是实验事实；③扩散现象表明，一切物质的分子都在不停地做无规则运动，这是实验推论；④温度越高，分子的无规则运动越剧烈，这是实验推论．故选A．4．在探究实践创新大赛中，小明同学展示了他的“液体压强演示仪”，其主要部件是一根两端开口且用橡皮膜扎紧的玻璃管（如图），将此装置放于水中，通过橡皮膜的凹凸程度变化，探究液体压强规律．如图描述的几种橡皮膜的变化情况，其中正确的是（）A．B．C．D．【考点】88：液体的压强的特点．【分析】液体内部存在压强，其特点是：液体对容器底和容器壁都有压强，液体内部向各个方向都有压强，液体内部压强随深度的增加而增大，在同一深度，液体内部向各个方向的压强相等，不同液体内部的压强还与液体的密度有关；故橡皮膜的形状由玻璃管所受的液体压强大小决定，故据此分析即可判断．【解答】解：A、玻璃管下端更深，所受的液体压强更大，所以应该是下面橡皮膜向上凹得更厉害些，故A错误；B、玻璃管下端更深，所受的液体压强更大，且下面橡皮膜向上凹得更厉害些，故B正确；C、玻璃管水平放置在液体中，液体对两侧橡皮膜有向内的压强，所以右侧橡皮膜应该向左凹，故C错误；D、玻璃管水平放置在液体中，两侧的橡皮膜都应向内凹，故D错误；故选B．5．在停车场，甲、乙两辆轿车由于驾驶员的疏忽大意而发生了碰撞，甲车司机感觉背部受到挤压，乙车司机身体向前倾斜，下列分析判断正确的是（）A．甲车静止，乙车运动，乙车尾撞击甲车尾B．甲车静止，乙车运动，乙车头撞击甲车尾C．甲车运动，乙车静止，甲车头撞击乙车尾D．甲车运动，乙车静止，甲车尾撞击乙车尾【考点】6L：惯性．【分析】甲车司机感觉背部受到挤压，故应该是甲车司机相对于甲车向后运动，故有两种可能：第一种情况甲车原来静止，甲车受到后面的撞击而突然向前运动而使司机背部受到挤压；第二种情况甲车向后倒车撞到乙车上而停止运动，而使司机背部受到挤压．乙车司机身体向前倾斜，应该是乙车司机相对于乙车向前运动，故也有两种可能：第一种是乙车向前运动车头撞到甲车而停止；第二种可能是乙车静止，乙车车头由于受到撞击而向后运动．【解答】解：由于甲车司机的背部受到挤压，故应该是甲车司机相对于甲车向后运动，故有两种可能：第一种情况甲车原来静止，甲车的车尾受到后面的撞击而突然向前运动而甲车司机由于惯性保持不动，即相对于甲车向后运动而使背部受到挤压；第二种情况甲车向后倒车，甲的车尾撞到乙车的车头上而停止运动，而甲车司机由于惯性继续向后运动而使背部受到挤压；乙车司机身体向前倾斜，应该是乙车司机相对于乙车向前运动，故也有两种可能：第一种是乙车向前运动车头撞到甲车的车尾而停止，而乙车司机由于惯性继续向前运动而撞到乙车上造成身体向前倾斜；第二种可能是乙车静止，乙车车头由于受到撞击而向后运动，而司机由于惯性保持静止而造成乙车司机身体向前倾斜．综上分析：故只有B正确．故选B．6．如图所示，是汽油机工作时的四个冲程，其中属于做功冲程的是（）A． B．C．D．【考点】GM：内燃机的四个冲程．【分析】解决此题要知道内燃机的四个冲程有吸气冲程、压缩冲程、做功冲程、排气冲程，判断冲程名称可用口诀：“先看气门开关情，再看活塞上下行；开下吸气开上排，关上压缩关下功．”进行分析．【解答】解：A、进气门开启，气体流入汽缸，是吸气冲程；不符合题意；B、两气门都关闭，活塞上行，汽缸容积变小，是压缩冲程，不符合题意；C、两气门都关闭，火花塞点火，活塞下行，汽缸容积变大，是做功冲程，符合题意；D、排气门开启，气体流出汽缸，是排气冲程；不符合题意．故选C．7．小红梳理反思了“磁场和磁感线”相关知识，她归纳整理如下，其中正确的有（）①磁场看不见摸不着，但是可以借助小磁针感知它的存在②磁感线是磁体周围空间实际存在的曲线③磁感线是铁屑组成的④地磁场的磁感线是从地球南极附近发出回到北极附近．A．①④ B．②③ C．①② D．②④【考点】C6：磁场；C7：磁感线及其特点．【分析】（1）据课本可知，磁场看不见摸不着，但可以借助小磁针感知它的存在，这是典型的转换法；（2）磁感线是不存在的，是为了研究方便假象的一些有方向的曲线；（3）磁感线是不存在的；（4）地球是一个巨大的磁体，地磁场的南极在地理北极附近，地磁场的北极在地理南极附近．【解答】解：①磁场看不见摸不着，但可以借助小磁针感知它的存在，这是典型的转换法，故①正确；②磁感线是不存在的，是为了研究方便而假象的一些有方向的曲线，故②错误；③磁感线是不存在的，磁感线是铁屑组成的说法错误，故③错误；④地球是一个巨大的磁体，地磁场的南极在地理北极附近，地磁场的北极在地理南极附近，故地磁场的磁感线是从地球南极附近发出回到北极附近，故④正确；故正确的是①④．故选A．8．踮脚是一项很好的有氧运动（如图），它简单易学，不受场地的限制，深受广大群众的喜爱，踮脚运动的基本模型是杠杆，下列分析正确的是（）A．脚后跟是支点，是省力杠杆B．脚后跟是支点，是费力杠杆C．脚掌与地面接触的地方是支点，是省力杠杆D．脚掌与地面接触的地方是支点，是费力杠杆【考点】7T：杠杆的应用；7O：杠杆的分类．【分析】结合图片和生活经验，先判断杠杆在使用过程中，动力臂和阻力臂的大小关系，再判断它是属于哪种类型的杠杆．【解答】解：如图所示，踮脚时，脚掌与地面接触的地方是支点，小腿肌肉对脚的拉力向上，从图中可知动力臂大于阻力臂，是省力杠杆．故选C．9．“五•一”节期间，在南山公园平静的湖水中，小红看到了“鸟在水中飞，鱼在云中游”的美丽画面，她所观察到的“飞鸟”和“游鱼”（）A．都是折射而成的像 B．分别是反射和折射而成的像C．都是反射而成的像 D．分别是折射和反射而成的像【考点】A6：光的反射；AM：光的折射现象及其应用．【分析】要解决此题，需要掌握平面镜成像，知道平面镜成像是由于光的反射形成的．同时要掌握光的折射现象，我们看到水中的物体，其实看到的是物体的虚像，是由光的折射形成的．【解答】解：看到的水中的鸟是空中的鸟以水面为反射面在水中形成的虚像．其光路图如下图所示：由于它是反射光线的反向延长线会聚而成的，所以是虚像．看到的鱼是由水中的鱼发出的光线由水中进入空气中发生折射形成的，是鱼的虚像．其光路图如下图所示：由于它是折射光线的反向延长线会聚而成的，所以是虚像．故选B．10．在探究通电螺线管的实验中，小明连接了如图所示的电路，通电螺线管M端放有一小磁针，闭合开关，移动滑动变阻器的滑片，下面说法正确的是（）A．通电螺线管M端为S极B．小磁针N极指向水平向右C．若滑动变阻器的滑片P向b端移动，通电螺线管的磁性增强D．若滑动变阻器的滑片P向b端移动，通电螺线管的磁性减弱【考点】C9：通电直导线周围的磁场；CE：影响电磁铁磁性强弱的因素．【分析】开关闭合后，根据电流方向利用安培定则可判断螺线管的磁极，则由磁极间的相互作用可判出小磁针的指向；由滑动变阻器的滑片移动可得出电路中电流的变化，则可得出螺线管中磁场的变化．【解答】解：A、电流从螺线管左端流入，右端流出，据安培定则可知，此时电磁铁的M端是N极，N端是S极，故A错误；B、据磁极间的作用规律可知，小磁针静止时，左端是N极，右端是S极，即小磁针N极指向水平向左．故B错误；C、D、滑动变阻器的滑动片P向b端移动，电阻变大，电流变小，故电磁铁的磁性变弱．故C错误、D正确．故选D．11．拿一副远视眼镜放在凸透镜前，如图所示，光屏上出现烛焰清晰的像，移走远视眼镜，烛焰的像变得模糊，为了能在光屏上重新得到清晰的像，下列操作可行的是（）A．将蜡烛靠近凸透镜B．将光屏靠近凸透镜C．将光屏远离凸透镜D．将光屏和蜡烛同时靠近凸透镜【考点】B8：凸透镜成像的应用．【分析】首先明确远视眼镜片是凸透镜，利用凸透镜的光学性质即可确定它是怎样来矫正视力的．【解答】解：远视眼镜是凸透镜，首要的问题是知道凸透镜对光线有会聚作用，拿一个远视镜给“眼睛”戴上，光屏上出现烛焰清晰的像，而蜡烛烛焰的像实际上在光屏后；。

2017年中考物理试题集锦——图像题

2017年物理中考试题集锦——图像题1.下列图象中，能正确反映“匀速直线运动”的是（）2．甲、乙两车在某一平直公路上，从同一地点同时向东运动，它们的s﹣t图象（路程﹣时间图象）如图所示．则下列判断错误的是（）A．甲、乙都在做匀速直线运动 B．甲的速度小于乙的速度C．若以乙为参照物，甲往东运动 D．经过4s，甲乙相距8m3．某物体从地面上某一点出发沿直线运动，其s﹣t图象如图所示．对物体的运动情况进行分析，得出结论不正确的是（）A．物体在6s内运动的路程为15mB．以地球为参照物，物体在中间2s内静止C．物体在前2s内和后2s内的速度相等D．物体在6s内的平均速度为2.5m/s4．如图所示的四幅图象中能反映晶体凝固特点的是（）A．B．C．D．5．某晶体熔化时温度随时间变化的图象如图所示，根据图象判断正确的是（）A．开始计时，晶体开始熔化B．第25min后，晶体开始熔化C．温度达到80°C时，晶体开始熔化D．温度达到50°C时，晶体开始熔化6.甲、乙两种物质的m-V图象如图所示，分析图象可知（）A、若甲、乙的质量相等，则甲的体积较大；B、若甲、乙的体积相等，则甲的质量较小；C、两物质的密度之比为4：1；D、两物质的密度之比为1：4。

7.图6是标准大气压下，质量为1g的某液体的体积---温度图，以下说法正确的是（）A.04C时，液体密度最小B.温度升高，液体密度不变C. 01C时液体的体积比05C时的大D.由01C升高到08C，液体体积一直变大8.如下图所示，往量杯中匀速注水直至注满。

下列表示此过程中量杯底部受到水的压强P随时间t变化的曲线，其中合理的是（）9．一定质量的物体在水平拉力的作用下沿水平面运动，物体运动的路程（s）～时间（t）图象如图所示，根据图象，下列判断正确的是（）A．物体10s时的速度大于4s时的速度B．0﹣6s拉力对物体所做的功大于6﹣12s拉力对物体所做的功C．0﹣6s拉力对物体做功的功率小于6﹣12s拉力对物体做功的功率D．0﹣6s物体所受的拉力大于6﹣12s物体所受的拉力10.（多选）如图13所示，是跳伞运动员在匀速下落过程中，下落的速度v、下落的路程s、重力做的功W和重力做功的功率P随时间t变化规律的图像，其中正确的是（）A B C D11．如图所示，能正确表示通过某定值电阻的电流与它两端电压之间关系的图象是（）A．B．C．D．12．如图1所示，电源电压恒为6V，R为热敏电阻，其阻值随温度变化如图2所示，R是阻值为10Ω的定值电阻，闭合开关S，通过分析，下列说法错误的是（）有保护电路的作用A．图1中的RB．温度升高时，电压表的示数会变小C．温度为40℃时，电流表的示数为0.2AD．温度降低时，电压表与电流表示数的比值变小为热敏电阻，其阻值随温度的升高而减13.如图所示的电路，电源电压不变，R1小。

山东烟台2017中考试题物理卷(word版含解析)

2017年山东省烟台市中考物理试卷一、选择题1．演奏弦乐器时，演奏者的手指不停地在弦上不同位置按下或松开，这是在改变声音的（）A．振幅 B．响度 C．音调 D．音色【答案】C【解析】【考点定位】音调、响度与音色的区分2．在日常生活中，有时需要增大摩擦力，有时需要减少摩擦力，如图所示的实例中，属于增大摩擦力的是（）A．自行车车轴装有滚珠轴承B．运动鞋底表面刻有花纹C．在自行车车轮的齿轮处加注机油D．轮滑鞋的底部装有滚轮【答案】B【解析】试题分析：自行车车轴装有滚珠轴承，是用滚动代替滑动来减小摩擦，故A不合题意；运动鞋底表面刻有花纹，是在压力一定时，通过增大接触面的粗糙程度来增大摩擦力，故B 符合题意；在自行车车轮的齿轮处加注机油，是在压力一定时，通过减小接触面的粗糙程度来减小摩擦力，故C不合题意；轮滑鞋的底部装有滚轮，是用滚动代替滑动来减小摩擦，故D不合题意；故应选B。

【考点定位】增大或减小摩擦的方法3．科学探究需要进行实验，在取得数据和事实后，再进行分析和推理，因此，在科学探究中我们需要区分事实与推论．下列叙述是事实或推论的是（）①在气体扩散实验中，抽去玻璃板后，红棕色的NO2气体进入到空气中②在液体扩散实验中，红墨水滴入热水，热水很快变红③扩散现象表明，一切物质的分子都在不停地做无规则运动④温度越高，分子的无规则运动越剧烈．A．①②是事实，③④是推论B．①②④是事实，③是推论C．①是事实，②③④是推论D．③④是事实，①②是推论【答案】A【解析】【考点定位】物理学方法4．在探究实践创新大赛中，小明同学展示了他的“液体压强演示仪”，其主要部件是一根两端开口且用橡皮膜扎紧的玻璃管（如图），将此装置放于水中，通过橡皮膜的凹凸程度变化，探究液体压强规律．如图描述的几种橡皮膜的变化情况，其中正确的是（）A．B．C．D．【答案】B【解析】试题分析：玻璃管下端更深，所受的液体压强更大，所以应该是下面橡皮膜向上凹得更厉害些，故A错误；玻璃管下端更深，所受的液体压强更大，且下面橡皮膜向上凹得更厉害些，故B正确；玻璃管水平放置在液体中，液体对两侧橡皮膜有向内的压强，所以右侧橡皮膜应该向左凹，故C错误；玻璃管水平放置在液体中，两侧的橡皮膜都应向内凹，故D错误；故应选B。

初中物理中考作图题训练题练习(含答案解析)

初中物理中考作图题训练题练习（含答案解析）1.如图所示，已知光线AO斜射入水中，O为入射点。

请作出其反射光线OB和进人水中的折射光线OC的大致方向。

2.过去农村用的舂米工具是一个杠杆，如图所示是它的结构示意图。

O为固定转轴，在A端连接着石球，脚踏B端可以使石球升高，抬起脚，石球会落下打击稻谷。

请在图中画出动力F1的力臂和石球所受重力G的示意图。

解析：（1）做重力的示意图，首先找出重心，然后用一条带箭头的线段表示重力，重力的方向是竖直向下的；最后标出重力G；（2）力臂的画法：①首先根据杠杆的示意图，确定杠杆的支点；②确定力的作用点和力的方向，画出力的作用线；③从支点向力的作用线作垂线，支点到垂足的距离就是力臂。

石球的重心在球心，过重心沿竖直向下的方向画一条带箭头的线段，在线段的末端标上箭头和符号G，即为石球所受重力的示意图；从支点O向力F的作用线作垂线，支点到垂足的距离就是F的力臂L．3.如图所示，弹簧测力计下悬挂一条形磁体，当开关闭合，弹簧测力计示数变小。

请标出电磁铁的S极和用“+”标出电源的正极。

4.如图，F1、F2分别为凹透镜和凸透镜的焦点，且两透镜的左焦点重合，请画出图中光线经透镜折射后的完整光路。

5．如图所示，一物体静止在斜面上，请你画出该物体所受重力的示意图。

解析：过物体的重心沿竖直向下的方向画一条带箭头的线段，并用符号G表示。

6．画出图中S发出的光线经平面镜反射后过P点的光路。

解析：过镜面作出点S的对称点S′，即为点光源S在平面镜中的像，连接S′P与镜面交于O点，即为入射点（反射点），连接SO就得到入射光线。

7．如图所示为足球运动员顶出去的足球，试画出足球在空中飞行时的受力示意图（不计空气阻力）。

解析：顶出去的足球在不计空气阻力的情况下，只受重力的作用，作用在球的重心，方向竖直向下。

8．如图所示，画出小丑帽子顶点s发出的光线经平面镜反射后，进入小丑眼睛的光路图（画出进入一只眼睛的光线即可，保留作图痕迹）。

中考物理复习之力,杠杆,滑轮作图(含答案)

力，杠杆，滑轮作图一、作图题（共20题；共100分）1.21．（2015•滨州）一束光线从空气中斜射入玻璃砖（如图）．请在图中画出进入玻璃的折射光线．如图，在图中画出被投出去的篮球受到重力的示意图．2.（2017•吉林）请在图中画出苹果受到重力的示意图．3.2015•黔西南州）如图所示，一正方体物块在光滑斜面上下滑，作出物块的受力示意图．4.22.（2015•丹东）如图所示，一个足球静止在水平地面上，请画出它受力的示意图5.27.（2015•怀化）如图所示，一个小球静止于水平地面上，请你在图中画出小球受到的重力和支持力的示意图6.如图所示，用网袋把足球挂在竖直墙壁上，画出球受到墙壁支持力F的示意图。

7.（2015•乌鲁木齐）请在图中画出细线对小球的拉力F．8.24.（2015•常州）小明乘坐电梯从五楼到一楼，当电梯匀速下降时，请在图中画出小明受到所有力的示意图9.22．（2015•张家界）如图所示，在某些喷泉景观中，石球能在喷泉上方滚动，请在简图中画出石球受到的重力示意图10.（2015•黔南州）如图是一种活塞式抽水机示意图，请在图中画出手柄所受动力F1的力臂及阻力F2．11.16.（2015•日照）如图所示，轻质杠杆可绕O点在竖直面内旋转，画出使杠杆保持平衡的最小力F1的示意图和对应的力臂L112.（2015•攀枝花）如图所示，一小车水平向右匀速运动，在车厢顶部用细绳竖直悬挂一个小球，小球与竖直车厢壁刚好接触．作出小车向右匀速运动时小球受力的示意图．13.画出图所示拉力F的力臂L。

14.17.（2015•河南）图中OA为轻质杠杆，可绕O点转动，在点B处用细绳悬挂一重物，在A端施加动力F1，使杠杆在水平位置平衡．请画出杠杆受到的阻力F2及动力臂L115.13.（2015•宜宾）如图所示，质量均匀分布的直木棒一端支在地面上，O为支点．请画出木棒所受重力G的示意图；请画出使木棒在图示位置静止时作用在端点P的最小作用力F的示意图及其力臂L16.（2015•毕节市）请在图中用笔画线，画出用滑轮组提升重物最省力的绕法．17.（2015•钦州）如图所示，人站在地面上用滑轮组提升重物，请用笔画线代替绳子画出最省力的绕法．18.14．（2015•黄冈）随着人民生活水平的提高，小汽车逐步走进千家万户，如图所示，某家用小汽车静止在水平地面上，请在图中作出后轮受力的示意图19.（2015•眉山）如图所示，在A处或B处的虚框内添加一个滑轮，利用三个滑轮组成滑轮组，要求使用时最省力．添加滑轮并完成滑轮组绕法．20.（2017•贵州）如图所示，是一只在空中飞行的足球（不计空气阻力）画出它所受力的示意图．答案解析部分一、作图题1.【答案】解：（1）（2）【解析】【解答】解：（1）第一次折射：先过入射点O垂直玻璃砖上表面作出法线，再在玻璃砖内部法线的另一侧作出折射光线，注意折射角小于入射角；第二次折射：先过O′点垂直玻璃砖下表面作出法线，再在玻璃砖的下侧空气中作出折射光线，注意折射角大于入射角，折射光线与玻璃砖上表面的入射光线平行，如图所示：（2）篮球受重力的作用点在其重心O上，方向是竖直向下的，表示符号为G，如图所示：【分析】（1）光线通过玻璃砖在两个表面发生两次折射：第一次从空气斜射进入玻璃砖，折射光线向法线偏折，折射角小于入射角；第二次从玻璃砖斜射进入空气，折射光线远离法线偏折，折射角大于入射角．（2）用一条带箭头的线段表示力的大小和方向即是力的示意图，重力的方向是竖直向下的，作用点在其重心上，重力的表示符号为G．2.【答案】解：如图所示：【解析】【解答】解：苹果所受的重力竖直向下，从重力的作用点（即苹果的重心）作竖直向下的有向线段，并标上重力的符号G，即为苹果所受重力的示意图，【分析】苹果所受的重力竖直向下，从重力的作用点，沿重力的方向作有向线段，即可作出重力的示意图．3.【答案】解：物体在斜面上受到的重力方向竖直向下，作用点（重心）在其几何中心上；斜面对物体的支持力方向垂直斜面向上，作用点也在物体的几何中心上，与重力画出共点力．如图所示：【解析】【解答】首先对物体的受力情况进行分析，可知，它受到重力、斜面对它的支持力，因为斜面是光滑的，不受摩擦力的作用，再再按照力的示意图的画法法将这两个力表示出来．【分析】在画力的示意图时，若需要画出物体受到的多个力的示意图时，要将这几个力画成共点力．判断此种状态下的物体受力情况，关键是要看是不是有摩擦力，如果说斜面光滑，一般认为是没有摩擦力的．4.【答案】解：【解析】【解答】解：足球静止在水平地面上，只受重力和支持力的作用；然后过重心沿竖直向下的方向和竖直向上的方向表示出重力和支持力．因为这两个力是一对平衡力，所以作图时两条线段长度要相等．如图所示：【分析】足球静止在水平地面上，所以受到重力G和地面对它的支持力F支的作用，这两个力是一对平衡力，大小相等，方向相反，且作用在同一直线上，作用点在物体的重心．【解析】【解答】解：重力从重心竖直向下画，标出符号G，支持力从重心竖直向上画，标出符号F，注意两个力大小相等，所画的长度要相等，如图：【分析】小球静止，则受平衡力，这两个力是竖直向下的重力G和竖直向上的支持力F，大小相等，方向相反，且作用在同一直线上，作用点在物体的重心6.【答案】【解】如下图【解析】【解答】首先要找出球受墙壁的支撑的支撑点，支撑点就是接触点，紧接着由于受力平衡，球受到重力和绳子的拉力，绳子拉力由于分解成向上的力和向右的力，向上的力和重力平衡了，剩下向右的力只能是和墙壁的支持力平衡，故支持力向左。

2017年广东省中考物理试卷(含参考答案)

2017年广东省初中毕业生学业考试物理一、单项选择题（本大题7小题，每小题3分，共21分）在每小题列出的四个选项中，只有一个是正确的，请把答题卡上对应题目所选的选项涂黑。

1.如题1图所示，下列说法正确的是A.人的听觉频率范围是85—1100HzB.狗的听觉频率范围是15—50000HzC.蝙蝠能听到次声波D.大象能听到超声波2.下列说法正确的是A.“光年”是时间单位B.太阳是宇宙的中心C.在原子、中子和原子核中，尺度最小的是中子D.两个物体相互摩擦时，得到电子的物体带正电3.关于光现象，下列说法错误．．的是A.太阳光通过三棱镜会分解成多种色光，这种现象叫光的色散B.影子是由于光的直线传播形成的C.物体在平面镜中成正立、放大的实像D.光从空气射入水中后传播速度会变小4.如题4图所示，小花想搬起一块石头，下列说法正确的是A.若石头没有被搬动，以地面为参照物，它是静止的B.若石头没被搬起，是因为石头受到的惯性力较大C.若石头被搬起，说明力可以改变石头惯性的大小D.若石头没被搬起，此时石头受到的重力和石头对地面的压力是一对平衡力5.如题5图所示电路中，电源电压为4.5V，L1、L2是小灯泡，当开关S闭合时，电压表的示数为1.5V，忽略温度对灯丝电阻的影响，则A.L2两端的电压为1.5VB.L1两端的电压为1.5VC.L1与L2的灯丝电阻之比为2：1D.通过L1与L2的电流之比为2：26.妈妈与小明进行爬山比赛，他们选择的起点、路径和终点都相同，全程设为匀速运动。

妈妈的体重是小明的2倍，妈妈所用的时间是小明的3倍。

若妈妈克服自身重力做功为W1、功率为P1，小明克服自身重力做功为W2、功率为P2，则下列关系正确的是A.W1：W2=1：1B.W1：W2=2：3C.P1：P2=1：1D.P1：P2=2：37.将体积相同材料不同的甲、乙、丙三个实心小球，分别轻轻放入三个装满水的相同烧杯中，甲球下沉至杯底、乙球漂浮和丙球悬浮，如题7图所示，下列说法正确的是A.三个小球的质量大小关系是m甲＞m乙＞m丙B.三个小球受到的浮力大小关系是F甲＝F丙＜F乙C.三个烧杯中的水对烧杯底部的压强大小关系是P甲＞P乙＞P丙D.三个烧杯底部对桌面的压强大小关系是P′甲＞P′乙＝P′丙二、填空题（本大题7小题，每空1分，共21分）8.常见的物质是由极其微小的、原子构成的；炒菜时闻到香味，这一现象说明分子；通常液体分子之间的距离比气体的（选填“大”或“小”）。

2017年中考物理电磁学专题复习精品作图题40道及其答案

2017年中考物理电磁学专题复习精品作图题40道1.已知通电螺线管中的电流方向，标出小磁针的N 极．2.图中小磁针静止在通电螺线管旁，请你在图上标明：(1)电源的正负极；(2)通电螺线管的N 、S 极；(3)磁感线的方向．3.在图丙中标出通电螺线管的N 、S 极和磁感线方向．4.根据图2中小磁针静止时的指向，请在图中标出螺线管的S 极和电源的正极．5.如图所示，小磁针在条形磁体作用下处于静止状态。

（1）请标出小磁针的N 极；（2）用箭头标出条形磁体磁感线的方向。

6.一小磁针放在通电螺线管周围，静止时N极指向如图，请用箭头标出磁感线的方向，并用“+”、“-”符号在括号内标出电源正、负极.7.根据通电螺线管的南北极，在图乙中的括号内标出电源的“+”极或“-”极。

8.在图中虚线框内标出通电螺线管的磁极，并画出螺线管的绕线。

9.如图所示，请标出通电螺线管的N、S极，并用箭头画出磁感线的方向.10.如右图所示，根据通电螺线管的N、S极，标出螺线管左端导线中的电流方向。

11.根据小磁针静止时的指向，请在图中标出螺线管的北极和电源的正极。

N S（ -N S乙（N S乙12.请标出下图中螺线管的北极和电源的正极及电流的方向．13.如图所示，把螺线管沿东西方向水平悬挂起来，然后给导线通电，要使螺线管转动后静止时A端指向北，B端指向南，请你在图中标出螺线管中的电流方向。

14.根据图中通电螺线管的南北极，标出如图中小磁针的N极和电源的“+”极．15.如图，闭合开关后，标出螺线管的N极和S极。

16.如图所示，根据小磁针静止时N极的指向，在图中标出通电螺线管的N、S极并画出通电螺线管的绕法。

NNN17.如图所示，请根据通电螺线管的N 、S 极，标出小磁针N 极、通电螺线管的磁感线方向以及电源的正、负极．18.通电螺线管下方自由转动的小磁针静止后如图所示，请在图中标出螺线管的N 、S 极和螺线管中的电流方向．19.以下描述两个磁极间的磁感线分布图中，正确的是（多选）答案：ABC20.根据图中小磁针N 极指向，标出磁体的N 极和S 极，并画出磁感线的方向。

2017年中考物理作图题最全专题

2017年中考物理复习作图题一、作图题1、A、B为某一发光点S发出的光线经平面镜MN反射后的两条反射光线，如图所示，试做出这两条反射光线的入射光线，并确定发光点的位置．2、如图所示的AB、CD是同一发光点S发出的光经平面镜反射后的两条反射光线，试根据光的反射定律用作图方法确定发光点S的位置．3、如图所示，光射在水面上，在图中画出反射光线．4、如图所示，S′为发光点S在平面镜MN中的像，若S发出的一条光线SO经平面镜反射后过P 点，请在图中找出发光点S的位置，并完成光路．5、根据平面镜成像特点，画出图中物体AB在平面镜中所成的像．（保留作图辅助线）6、画出下图中从A点出发，经平面镜反射后经过B的光线．7、如图所示，一束光从空气斜射向水面，请你在图中画出光的实际传播路径．8、作图题：一条光线照射到水面发生反射和折射，这条光线经水面折射后的光线如图所示，请在图中画出它的入射光线和反射光线的大致方向．9、根据入射光线和折射光线，在图中的虚线框内画出适当的类型的透镜．10、如图所示，已知凸透镜的一条折射光线和一条入射光线，请你对应画出它们的入射光线和折射光线．11、如图所示，一个凸透镜的主光轴与平静水面重合，F为凸透镜的焦点．请画出图中光线在凸透镜左侧的入射光线以及图中光线进入水中的折射光线．12、如图所示，a、b分别为一束入射光线和一束出射光线．请画出a经过凹透镜后的折射光线和与b对应的入射光线．13、请在图中画出经过透镜折射后的光线．14、如图所示，F为凸透镜L的焦点，OO′为凸透镜的主光轴，AB为射向凸透镜且过焦点的光线，在凸透镜的右侧有一平面镜MN和主光轴OO′成45°，请画出经凸透镜折射后和经平面镜反射后的完整光路图．15、画出图中静止在斜面上的物体A所受的重力G和它对斜面的压力F 的示意图．16、图12甲所示是一吊灯悬挂在天花板上，其中O点为灯的重心，请画出吊灯所受的拉力和重力的示意图。

中考物理作图题精练精解作图题9作力的示意图图示含解析

作图题9 作力的示意图、图示一.作图技巧：画力的示意图：（1）力的示意图指用一根带箭头的线段来表示力．箭头的方向表示力的方向；线段的起点或终点表示力的作用点．（2）画力的示意图的步骤：①确定受力物体；②在受力物体上画出力的作用点；③确定力的方向后沿力的方向画一条线段；④在线段的末端标箭头,在箭头旁标出所画力的符号、数值大小和单位．画力的图示的步骤：1.选定标度；2.找作用点,作为线段的起点.沿力的方向.画一条线段,线段的长短表示力的大小；3.在线段的末端画个箭头表示力的方向;4.标明力的大小,符号。

二、真题精练1.（2020·威海）如图所示,用滑轮组提升物体,已知滑轮质量均为2kg,物体重100N,绳子能承受的最大拉力为50N。

请画出绳子的正确绕法,并在绳的末端标出力的方向。

（不考虑绳重及摩擦）【答案】解：如图所示；【考点】滑轮组绳子拉力的计算,滑轮组的设计与组装=mg=2kg×10N/kg=20N【解析】【解答】滑轮的重力G动则滑轮和物体的总重力为100N+20N=120N已知绳子能承受的最大拉力为50N,当绳子承担重物的段数为3时,则能够提升物体的最大重力为G max=3F−G动=3×50N−20N=130N当绳子承担重物的段数为2时,则能够提升物体的最大重力为G max′=2F−G动=2×50N−20N=80N物体重100N,大于80N,小于130N,所以滑轮组上绳子承担重物的段数为3,起点从动滑轮的挂钩开始,绳子末端的拉力向上,如图所示【分析】根据质量计算重力,结合绳子的最大拉力计算绳子股数,再将滑轮组绕线。

2.（2020·南宁）请在图中画出绳子的绕法,使滑轮组达到最省力的效果｡【答案】解：如图所示：【考点】滑轮组的设计与组装【解析】【解答】由图示可知,此滑轮组绕线时,可将绳子固定在定滑轮上,此时承重绳子为2根；还可将绳子固定在动滑轮上,此时承重绳子为3根。

2017年中考物理专题复习重点精品作图题114道及其答案

2017年中考物理专题复习重点精品作图题114道1.根据平面镜成像的特点，在图中画出物体AB 在平面镜MM ′中的像A ′B ′。

2.如图所示，平面镜与水平面的夹角为30°，一束与水平面平行的光线入射到平面镜上，请画出对应的反射光线，并标出相应的反射角及度数。

3.如图所示，发光点S 发出的某光线经平面镜反射后，反射光线恰好经过A 点，请在图中画出这条光线。

4.如图所示，在平面镜的上方有一发光点S ，OB 、O ′B′分别是S 发出的两条光线经平面镜后的反射光线，请根据平面镜成像特点确定发光点的位置。

（要求保留必要的辅助线）5.在汽车驾驶室内，驾驶员通过左右两侧后视镜观察，有看不到的区域（盲区），人或其他车辆应尽量避免进入盲区。

如图，S为驾驶员眼睛位置，MN 为左侧后视镜左右两边界点，BB ′MM ′ABMM ′SA请作出反射光线NS 的入射光线，并标出BM 到车左侧（虚线所示）之间的盲区。

6.如图，光线AO 从空气斜射入水中，画出水中折射光线的大致方向．7.如图，光斜射到空气和玻璃的分界面时，发生了反射和折射．在图中标出反射角β并用箭头标出折射光线的传播方向．8.一束白光斜射到三棱镜上的O 点，经折射后白光被分解为七种颜色的单色光，如图所示（图中只标注了其中两种色光的光路）。

请在图中从O 点开始画出黄色光a 和蓝色光b 的大致光路。

β丙紫光水BSMN盲区车左侧BS MN车左侧9.一束光线从空气斜射向某透明介质表面O 点，同时产生反射和折射，已知其反射光线和折射光线垂直，请在图中作出反射光线和折射光线，并在图中标出折射光线与法线的夹角。

10.如图所示，a 、b 是在水中的物点发出的光经水面折射后的两条光线，用A 、B 分别表示该物点（或像点）和它的像点（或该物点），完成该物点的成像光路图。

11.请根据给出的入射光线画出折射光线。

12.如图所示，请在图中完成光路图。

紫光a b13.如图所示，一束光线经凸透镜折射后，射向与凸透镜主光轴平行的平面镜，请你在图中画出：（1）射向凸透镜的入射光线；（2）经平面镜的反射光线；（3）标出反射角的度数答案：14.请根据近视眼的成因和矫正方法，在左下图所示的方框内画出矫正所需的透镜并完成光路图。

2017年上海市中考物理试卷(附详细答案)

---------------- 密★启用前 __ --------------------、错选均不得分) ___号卷生 _考__ __ __ 上 __ _ __ _ __ __ __ ____ __ 名 ___ 答_______ -------------------- ) A .质量大的金属块的比热容一定大 B .质量大的金属块的比热容一定小 D .两个金属块的比热容有可能相同 5.四冲 7.甲车 ( -------------绝在--------------------上海市 2017 年初中毕业统一学业考试物理___ ( ) ____A .恒星B .行星C .卫星D .彗星__ 2.新“七不规范”中,“言语不喧哗”提醒大家要控制声音的 ____ 3.家用电能表抄见数所用的单位是 _ _ ( ) _ _() 姓 _ C . 60 D . 90 __ --------------------程柴油机在工作过程中,将内能转化为机械能的冲程是_ ( ) __ C .做功冲程 D .排气冲程 __ 校学业毕本试卷满分 90 分,考试时间 60 分钟。

一、选择题(本题共 8 小题,每小题 2 分,共 16 分。

每小题只有一个正确选项,不选、多此选 1.在太阳系中,月球属于( ) -------------------- A .响度 B .音调 C .音色 D .频率A .千瓦B .千瓦时 --------------------C .库仑D .伏特 4.光从空气斜射入玻璃中,入射角为 60 ,折射角可能为 A . 0 B . 35A .吸气冲程B .压缩冲程题 6.两个质量不同的金属块,放出相同热量,降低相同温度,则C .质量大的金属块的比热容可能大无--------------------从 M 点、乙车从 N 点同时相向运动,它们的 s -t 图象分别如图(a )、b )所示。

当甲、乙相遇时,乙距 M 点 12 米。

2017中考物理试卷及答案

2018中考物理<第10稿）同学你好！答题前请注意阅读以下内容：1.本卷为物理、化学合卷，全卷共8页，共40小题，满分150分，其中物理90分，化学60分，答题时间150分钟。

DxkXEHtIiJ2.一律在《答题卡》相应位置作答，在试卷上答题视为无效。

3. 可以使用科学计算器。

4. 下面提供部分公式或数据供答题时选用。

请细心、冷静思考，祝你取得优异成绩！物理：二、物理选择题<本题包括6个小题，每小题3分，共18分。

每小题均只有一个选项符合题意。

）7. 当深秋的某天早晨，我们看到了覆盖在树叶、草地上的茫茫白霜<如图3所示）时，这预示着冬季即将来临。

固态的霜是空气中的水蒸气经下列哪一物图3态变化形成的DxkXEHtIiJA. 凝华B. 升华C. 液化D. 汽化8. 下列事例中主要目的是将电能转化成内能的是A. 给手机充电B. 用电饭锅煮饭C.用电风扇吹风D. 摩擦起电DxkXEHtIiJ9. 当我们在山谷中大声呼喊时，往往会重复听到自己的呼喊声，这是由于A. 山谷中有磁场，能将呼喊声录制再播放B. 有很多人在模仿我们呼喊C. 喊声在山谷中不断反射，经不同时间回到我们耳中D. 山谷中有不同的声音传播介质，使喊声以不同的速度传到我们耳中10.任何事物都有正反两个方面。

对于我们的生活，机械能有利也有弊，有时要主动利用机械能为我们服务，有时却要防止机械能产生负作用。

在图4所列举的事例中，是防止机械能产生负作用的是DxkXEHtIiJ DxkXEHtIiJ 11. 选择优良种子，是农业丰收的基本保证，盐水选种是我国农民常采用的选种方法：将待选的种子放入浓度适当的盐水中后，良种沉入水底，次种则漂浮于水面，很快就能完成选种工作，如图5所示。

但盐水浓度的把握是关键，如果盐水的浓度太低，则可能DxkXEHtIiJ A.所有种子都漂浮在水面 B.所有种子都不受浮力C.只有少量次种漂浮D.良种漂浮，而次种下沉12. 如图6所示电路，电源电压为8V 并保持不变。

河南省2017中考物理试题含答案(含解析)[真题卷]
