电梯井道照明线路开关的选择
电梯井道照明设计要求(经典-重要)
id=1014 关于电梯井道的照明设计问题江苏省建设工程设计施工图审核中心许秀芳一、相关规定1、《电梯工程施工质量验收规范》GB 50310-2002第4.2.5条5款规定：“井道内应设置永久性电气照明，井道内照度应不得小于50 lx，井道最高点和最低点0.5m以内应各装一盏灯，再设中间灯，并分别在机房和底坑设置一控制开关”。
2、《民用建筑电气设计规范》JGJ 16-2008第9.4.5条2款规定：“井道内应设置照明，且照度不应小于50 lx，并应符合下列要求：1）应在距井道最高点和最低点0.5m以内各装一盏灯，中间每隔不超过7m的距离应装设一盏灯，并应分别在机房和底坑设置控制开关；2）轿顶及井道照明电源宜为36V；当采用220Ｖ时，应装设剩余电流动作保护器。
”二、设计中应考虑的问题1、照明电压的选择：由于电梯井道属狭小工作场所，为保证施工及维修人员的安全，应优先采用36 V安全电压；但当井道长度超过50m、接近或超过100m时，为减小电压损失确保照明质量，照明电压应采用220V，这时，必须装设30mA瞬时动作的剩余电流保护装置（RCD），以防人身电击。
2、照明光源的选择：当采用36V照明时，唯一的选择是采用白炽灯，因为36V电压无法启辉荧光灯等气体放电光源。
听说最近已有36V电压的紧凑型节能荧光灯问世，如果落实了，可优先选择。
3、白炽灯功率的选择：查照明设计手册，36V的白炽灯功率有15W、25W、40W、60W 和100W五档，设计时宜采用60W。
如采用100W，因为发热量大，灯头温度高，安装和使用时还应注意防火安全。
4、灯距问题：上述两个规范中，一个无灯距要求，另一个规定每隔7m设一盏灯，如此规定与要求井道照度达到50 lx的规定是不能同时满足的。
因为通过计算，当采用60W白炽灯时，每隔3m设一盏灯方能基本满足该照度要求。
5、220V/36V照明变压器容量的确定：应按（井道长度÷3）×60W进行估算，再考虑0.8的功率因数。
电梯井道照明系统维修手册
电梯井道照明系统维修手册第一章概述一、引言电梯是现代社会生活中不可或缺的设备之一。
在日常使用中，电梯井道照明系统的正常工作十分重要，不仅保障乘客乘坐的安全，也方便维修人员进行检修和维护。
本维修手册旨在提供电梯井道照明系统的维修流程和注意事项，确保系统的稳定运行。
二、系统概述电梯井道照明系统主要包括照明灯具、电路控制设备和供电系统三部分。
照明灯具通常安装在电梯井道的顶部或墙壁上，通过电路控制设备进行开关控制，并依靠供电系统提供电能。
第二章维修流程一、故障排除1. 维修前准备在进行故障排除之前，请确认维修人员具备相应的维修经验和必备工具，确保维修过程安全可靠。
2. 工作流程（1）观察井道灯是否正常工作。
（2）检查电缆和线路连接情况，确认是否有松动或断开的现象。
（3）检查电源供电是否正常，可使用万用表测量电压是否稳定。
（4）检查开关和控制装置，观察是否存在异常情况。
（5）针对发现的问题，进行逐一排查和修复。
二、维护保养1. 定期清洁定期清洁照明灯具，防止积灰影响亮度和散热效果。
2. 检查电缆和连接定期检查电缆和线路连接，确保连接牢固，并及时更换老化的电缆。
3. 定期检修控制设备定期检修开关和控制装置，确保其正常运行，如有问题及时更换或维修。
4. 定期检测电源供电定期测量电源供电电压是否符合要求，如有异常情况及时处理。
第三章注意事项一、安全第一在进行维修和保养工作时，务必遵守安全操作规程，佩戴个人防护装备，并注意周围环境的安全。
二、照明灯具选择根据电梯井道的实际情况和要求，选择适当的照明灯具，确保亮度和照明范围满足要求。
三、电缆敷设电缆敷设应符合相关规范，避免过度弯曲和受外力损坏，确保电缆的安全性和稳定性。
四、供电系统可靠性供电系统应采用可靠的电源，并设置过载保护和短路保护装置，确保电能供应的稳定性。
五、定期维护计划制定电梯井道照明系统的定期维护计划，并按计划执行，确保系统的长期稳定运行。
第四章总结电梯井道照明系统的维修工作对于电梯的正常运行和使用安全至关重要。
2023年贵州省安顺市电梯作业电梯电气安装维修(T2)测试卷(附答案)
2023年贵州省安顺市电梯作业电梯电气安装维修(T2)测试卷（附答案）一、单选题(50题)1.轿厢在两端站平层位置时，轿厢、对重撞板与缓冲器顶面间距离：蓄能缓冲器应为（）米。
A.200~350B.150~400C.250~350D.250~4002.限速器绳应用张紧轮张紧，张紧轮(或其配重)应有导向装置。
（）A.正确；B.错误3.焊接或切割时，必须有防止( )、火花飞溅而引起火灾的措施。
A.金属熔渣B.焊接电流C.焊接电流短路D.焊接电流断路4.《中华人民共和国特种设备安全法》规定：特种设备安装、改造、修理竣工后，安装、改造、修理的施工单位应当在验收后（）日内将相关技术资料和文件移交特种设备使用单位。
A.5B.15C.20D.305.位于两端出入口处，为方便乘客的过渡并与梯级、踏板或胶带啮含的部件，称（）。
A.扶手带B.梳齿板C.防夹装置D.防撞装置6.用万用表测量某一电路电阻时，()带电进行测量。
A.可以B.不能C.必须D.串电阻后7.当轿厢载重超过额定重量时()。
A.电梯不再响应内选信号B.电梯只响应外召信号C.电梯不关门，超载铃报警D.电梯不再响应外召，只响应内选信号8.层门方向指示灯是设置在层门上方或一侧，显示轿厢运行( )的装置。
A.方向B.层站C.层站和方向D.呼梯方向9.《特种设备安全法》规定：特种设备检验机构及其检验人员利用检验工作故意刁难特种设备生产、经营、使用单位的，特种设备生产、经营、使用单位有权向()投诉，接到投诉的部门应当及时进行调查处理。
A.监察部门B.负责特种设备安全监督管理的部门C.纪检部门10.沿门两侧垂直门导轨滑动开启的门，称之为()A.水平滑动门B.铰链门C.栅栏门D.垂直滑动门11.加工容易，应用广泛的花键连接是（）。
A.梯形齿花键连接；B.渐开线齿花键连接；C.三角形齿花键连接；D.矩形齿花键连接12.（）是由上、下限位开关组成，如果减速开关未起作用，限位开关则动作，使电梯停止，切断方向接触器或方向继电器。
电梯井道灯的技术参数
电梯井道灯的技术参数电梯井道灯是一种用于照明电梯井道的设备，它的技术参数对于电梯的正常运行和乘客的安全起着重要的作用。
井道灯一般安装在电梯井道的顶部或侧面，以提供足够的光照，确保乘客在进出电梯时能够清晰地看到周围环境，避免发生意外。
井道灯的光源类型是关键的技术参数之一。
常见的光源类型包括白炽灯、荧光灯和LED灯。
白炽灯是传统的井道灯光源，它的优点是价格低廉，但能耗较高，寿命较短。
荧光灯则是一种节能型的光源，它的优点是寿命较长，但启动时间较长，亮度也有一定的衰减。
而LED灯则是目前最常用的井道灯光源，它的优点是能耗低，寿命长，亮度高，而且启动时间短，非常适合用于电梯井道照明。
井道灯的亮度也是一个重要的技术参数。
亮度的大小直接影响到乘客在进出电梯时的视觉感受和安全性。
亮度过低会使乘客无法清晰地看到周围环境，容易发生意外。
而亮度过高则会刺激乘客的眼睛，造成不适。
因此，井道灯的亮度需要根据电梯井道的实际情况进行合理的调节，以保证乘客的舒适感和安全性。
井道灯的颜色也是一个需要考虑的技术参数。
一般情况下，井道灯的颜色选择为白色或冷光色。
白色光线能够提供较为明亮的照明效果，使乘客能够清晰地看到周围环境。
而冷光色则给人一种清新、明亮的感觉，能够增加乘客的舒适感。
在选择井道灯颜色时，需要考虑电梯井道的实际情况和乘客的需求，以达到最佳的照明效果。
井道灯的安装位置也是需要注意的技术参数之一。
一般情况下，井道灯会安装在电梯井道的顶部或侧面。
安装在顶部的井道灯能够提供全方位的照明效果，使整个井道都能得到充分的照明。
而安装在侧面的井道灯则能够更好地照亮电梯门口的区域，方便乘客进出电梯。
在安装井道灯时，需要考虑到电梯井道的实际情况和乘客的需求，以保证照明效果的最佳化。
电梯井道灯的技术参数是保证电梯正常运行和乘客安全的重要因素。
在选择井道灯时，需要考虑光源类型、亮度、颜色和安装位置等因素，以确保照明效果的最佳化。
只有充分满足乘客的需求，才能够提供一个安全、舒适的乘梯环境。
电梯井道照明设计要点

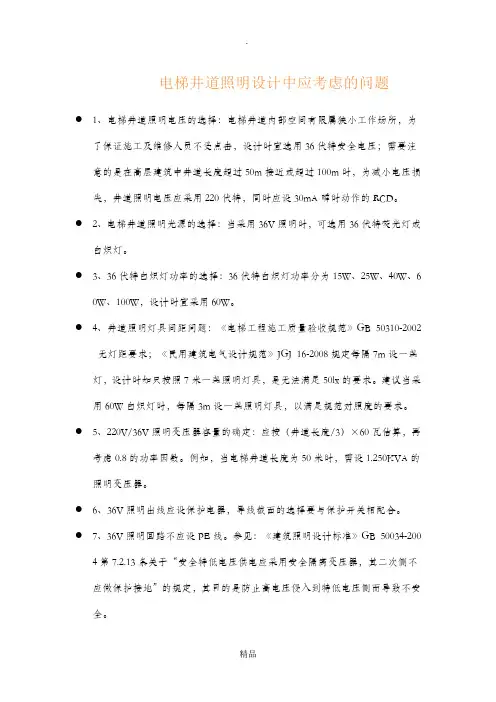

电梯井道照明设计中应考虑的问题●1、电梯井道照明电压的选择：电梯井道内部空间有限属狭小工作场所，为了保证施工及维修人员不受点击，设计时宜选用36伏特安全电压；需要注意的是在高层建筑中井道长度超过50m接近或超过100m时，为减小电压损失，井道照明电压应采用220伏特，同时应设30mA瞬时动作的RCD。
●2、电梯井道照明光源的选择：当采用36V照明时，可选用36伏特荧光灯或白炽灯。
●3、36伏特白炽灯功率的选择：36伏特白炽灯功率分为15W、25W、40W、60W、100W，设计时宜采用60W。
●4、井道照明灯具间距问题：《电梯工程施工质量验收规范》GB 50310-2002无灯距要求；《民用建筑电气设计规范》JGJ 16-2008规定每隔7m设一盏灯，设计时如只按照7米一盏照明灯具，是无法满足50lx的要求。
建议当采用60W白炽灯时，每隔3m设一盏照明灯具，以满足规范对照度的要求。
●5、220V/36V照明变压器容量的确定：应按（井道长度/3）×60瓦估算，再考虑0.8的功率因数。
例如，当电梯井道长度为50米时，需设1.250KVA的照明变压器。
●6、36V照明出线应设保护电器，导线截面的选择要与保护开关相配合。
●7、36V照明回路不应设PE线。
参见：《建筑照明设计标准》GB 50034-2004第7.2.13条关于“安全特低电压供电应采用安全隔离变压器，其二次侧不应做保护接地”的规定，其目的是防止高电压侵入到特低电压侧而导致不安全。
●8、井道照明管线宜暗敷，当明敷时应采用防火线缆和防火保护管，参见《通用用电设备配电设计规范》GB 50055-93第3.3.7条。
●9、设在电梯机房和底坑的井道照明开关应采用双控开关。
●二、电梯井道照明设计相关规定●1、《电梯工程施工质量验收规范》GB 50310-2002第4.2.5条5款：“井道内应设置永久性电气照明，井道内照度应不得小于50 lx，井道最高点和最低点0.5m以内应各装一盏灯，再设中间灯，并分别在机房和底坑设置一控制开关”。
进入轿顶和底坑安全操作规程

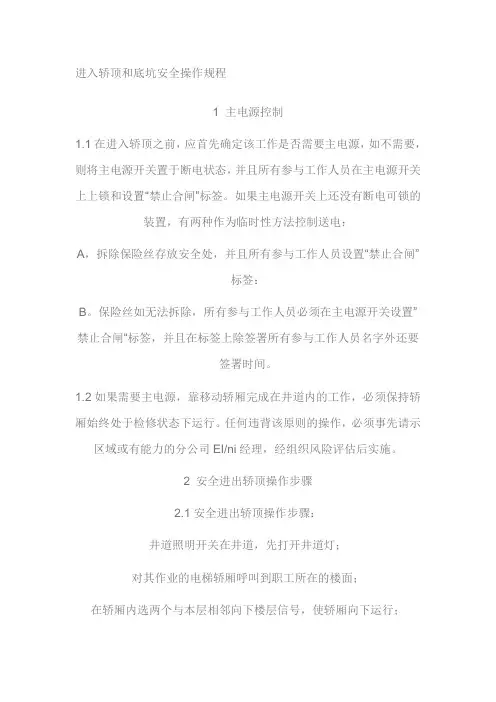

进入轿顶和底坑安全操作规程1 主电源控制1.1在进入轿顶之前，应首先确定该工作是否需要主电源，如不需要，则将主电源开关置于断电状态，并且所有参与工作人员在主电源开关上上锁和设置“禁止合闸”标签。
如果主电源开关上还没有断电可锁的装置，有两种作为临时性方法控制送电：A，拆除保险丝存放安全处，并且所有参与工作人员设置“禁止合闸”标签：B。
保险丝如无法拆除，所有参与工作人员必须在主电源开关设置”禁止合闸“标签，并且在标签上除签署所有参与工作人员名字外还要签署时间。
1.2如果需要主电源，靠移动轿厢完成在井道内的工作，必须保持轿厢始终处于检修状态下运行。
任何违背该原则的操作，必须事先请示区域或有能力的分公司EI/ni经理，经组织风险评估后实施。
2 安全进出轿顶操作步骤2.1安全进出轿顶操作步骤：井道照明开关在井道，先打开井道灯；对其作业的电梯轿厢呼叫到职工所在的楼面；在轿厢内选两个与本层相邻向下楼层信号，使轿厢向下运行；用层门钥匙打开层门，通过打开层门的方法，将轿厢顶停在从层门口只接触到轿顶检修盒，并且便于进入轿顶的合适的位置；如果轿厢不是因打开层门被强制停止的，或者说轿厢是自动停靠下层站的状态下，需观察轿门关闭〔确认轿内没有乘客〕等候10秒钟确认没有移动。
以验证本层门安全回路是否有效；将急停开关打到停止位置；关上层门等候10秒，再打开层门，确认轿厢没有移动，以验证急停开关是否有效；将轿顶检修开关拨到检修位置；打开轿顶照明灯；进入轿顶关闭层门，站立靠轿顶中间位置；将急停开关恢复正常位置；先点动下行方向按钮、再点动上行方向按钮操作轿厢检修速度运行，以验证检修开关、按钮的有效性；开始井道的工作。
操作人员需主持和助手，两人组成；一人将电梯脱离群控，等候电梯完成分配指令；注：〔Miconic-10 Over lay控制与GC控制在电梯脱离群控后返回状况不同〕一人在层门外通过对讲机通知机房操作检修下行，此时层门打开层门，确认轿厢没有移动，以验证本层门安全回路是否有效；同时在层门处将轿顶急停开关打到停止位置，关闭层门通知机房检修下行，再打开层门，确认轿厢没有移动，以验证急停开关是否有效;接下操作程序按本文2.1.8到2.1.13条要求操作。
2024电梯操作证考试模拟试题
2024电梯操作证考试模拟试题电梯操作证全程为中华人民共和国特种设备作业人员电梯操作证,是由质量技术监督部门颁发。
一、填空题（1）进入底坑时，必需先断开底坑急停平安开关，若底坑较深时，应备有梯子上下。
底坑照明应为36V平安电压照明。
（2）修理、保养时严禁在机房里将门电联锁勾线作载人运用，机房检修试车应实行封锁厅、轿门措施，防止自动信号开门载人。
（3）施工时，必需戴好平安帽，穿绝缘鞋登高作业应系好平安带，工具要放在工具袋内，大工具要用保险绳扎好妥当放置。
(4)进出轿厢、轿顶须思想集中，看清轿厢的详细位置，严禁电梯外门一打开就进去，以防踏空下坠，在电梯未停妥之前，严禁从轿内或轿顶跳进、跳出。
(5)进入轿顶，须先断开轿顶急停开关或置轿顶为检修状态打开照明开关，再起先检查保养工作。
离开轿厢后，必需关好内、外门(6)在轿顶开车时，应亲密留意四周环境，由专人下达正确的口令，开动前，轿顶人员要站好平安位置，不得将头和肢体伸出轿顶边缘，严禁依靠、手扶轿顶轮等运动部件。
（7）轿顶修理人员禁止踩踏门机，接线盒等电气部件。
（8）严禁一脚踩在轿顶，另一脚踏在井道或其它固定物上作业。
（9）在轿顶检修修理保养工作时，切忌靠近或挤压防护栏，并应留意对重与轿厢间距，人体切勿伸出防护栏。
（10）机房操作电梯运行时，应确保轿内无乘客，厅、轿门关闭，先切断门电机限制电源，再操作电梯运行。
（11）禁止井道上、下同时工作。
必需上下协作工作时，底坑人员必需戴好平安帽。
（12）给转动部位加油、清洗或视察钢丝绳的磨损状况时，必需停止运用电梯并且切断电梯电源。
（13）运用的行灯必需带防护罩，电压为36V以下。
（14）假如必须要短接门锁检查电梯门锁故障时，千万要保证电梯处于检修状态。
检查完毕后，务必先断开门锁短接线后才能让电梯复位到正常状态。
（15）假如要用三角钥匙打开厅门，肯定要看清晰轿厢的位置，不要想当然地认为电梯肯定就在什么位置。
（16）运用喷灯时，装油量不得超过3/4，应运用煤油，严禁运用汽油。
关于电梯井道的照明设计问题
关于电梯井道的照明设计问题一、相关规定1、《电梯工程施工质量验收规范》GB 50310-2002第4.2.5条5款规定：“井道内应设臵永久性电气照明，井道内照度应不得小于50 lx，井道最高点和最低点0.5m以内应各装一盏灯，再设中间灯，并分别在机房和底坑设臵一控制开关”。
2、《民用建筑电气设计规范》JGJ 16-2008第9.4.5条2款规定：“井道内应设臵照明，且照度不应小于50 lx，并应符合下列要求：1）应在距井道最高点和最低点0.5m以内各装一盏灯，中间每隔不超过7m的距离应装设一盏灯，并应分别在机房和底坑设臵控制开关；2）轿顶及井道照明电源宜为36V；当采用220Ｖ时，应装设剩余电流动作保护器。
”二、设计中应考虑的问题1、照明电压的选择：由于电梯井道属狭小工作场所，为保证施工及维修人员的安全，应优先采用36 V安全电压；但当井道长度超过50m、接近或超过100m时，为减小电压损失确保照明质量，照明电压应采用220V这时，必须装设30mA瞬时动作的RCD，以防人身电击。
2、照明光源的选择：当采用36V照明时，唯一的选择是采用白炽灯，因为36V电压无法启辉荧光灯等气体放电电源。
3、白炽灯功率的选择：查照明设计手册，36V的白炽灯功率有15W、25W、40W、60W和100W五档，设计时宜采用60W。
如采用100W，因为发热量大，灯头温度高，安装和使用时还应注意防火安全。
4、灯距问题：上述两个规范中，一个无灯距要求，另一个规定每隔7m设一盏灯，如此规定与要求井道照度达到50 lx的规定是不能同时满足的。
因为通过计算，当采用60W白炽灯时，每隔3m设一盏灯方能基本满足该照度要求。
5、220V/36V照明变压器容量的确定：应按（井道长度÷3）×60W进行估算，再考虑0.8的功率因数。
例如，当井道50m长时，需设1250V A的照明变压器。
6、36V照明出线应设保护电器，导线截面的选择要与保住开关相配合。
电梯井安全防护技术要求
电梯井安全防护技术要求电梯井安全防护是指在电梯井内设置各种安全设施和采取相应措施，以保障电梯使用者和维修人员的人身安全。
以下是电梯井安全防护技术要求的一些重点内容：1. 井道防护门：电梯井道入口要设置井道防护门，防止意外坠落和非法进入。
井道防护门应具备闭合状态自锁功能，确保门扇紧闭。
井道防护门的开启速度和力度应符合相关标准，避免对人员造成伤害。
2. 井道照明系统：电梯井道内应有足够的照明设施，确保人员在井道内可以清晰地看到周围环境。
照明设施应安装在井道壁、井道顶棚或底坑墙上，以避免对电梯部件和维修人员产生损害。
3. 安全警示标志：电梯井道内应设置明显的安全警示标志，告知人员禁止进入或者注意安全。
标志图案要清晰可见、易于理解，并符合相关标准要求。
4. 支撑装置和护栏：在电梯井道内的各个工作位置，应设置稳固的支撑装置，以确保人员站立和移动时的安全。
工作位置的上部应设置适当高度的护栏，防止人员从井道坠落。
5. 维修开关：电梯井道内应设置维修开关，用于电梯停止运行时的维修工作。
维修开关应能够独立控制电梯的上下行，确保维修人员的人身安全。
6. 底坑安全防护装置：电梯井底坑部位应安装相应的安全防护装置，防止人员误入底坑造成伤害。
底坑安全防护装置应具备防水、防火等性能，并符合相关国家标准。
7. 电气安全保护：电梯井道内的电气设备应符合国家电器安全标准，经常检查和维护。
电气线路应设置绝缘、避雷器等保护装置，确保电气系统稳定可靠，避免因电气故障造成人员伤害。
8. 视频监控系统：为增加对电梯井道内情况的监控和管理，可以在电梯井道内设置视频监控系统。
监控系统应具备高清晰度、全天候录像等功能，方便后期查看和分析。
9. 防火措施：电梯井道应设置相应的防火门或防火墙，以防止火灾在井道蔓延，并保障人员从井道疏散。
防火门或防火墙应符合防火标准的要求，能够长时间抵抗火灾侵袭。
10. 定期检查和维护：对电梯井道的安全防护设施和设备进行定期的检查和维护，确保其正常运行和有效使用。
浅谈电梯井道照明的设计
Ｉ ｍ／ｚ ｄ Ｉｄ≥ １３ ．
ｕ ： ． 在 低 压 侧 ， 于 电压 降低 电流 升 高 ：ｉ ｈ ４５ Ａ： ５ 由 ｕ＝
３ Ｖ Ｕ ／ ｉＩｌ ． Ｉ ＝ ７８Ａ。 ６ ． ｈＵ ＝ｉｈ 则 ｉ ２ ． ／ 一
◇
由此 可 见 ， 电梯 井 道 的照 明 回路 的 低压 侧 的 在
几个周波之后就过去 ， 因此 。 局部 照 明变 压 器 的 在
二 次 侧设 置保 护 电器 的意 义不 大 。 而且 ， 没 有 分 在 支 回路 的局 部变 压器 后 再增 加 保 护 电器 ， 际 上也 实 增 加 了故 障点 。 ２ 当局 部照 明变 压 器二 次 侧有 分支 回路 时 ， ） 根 据 Ｊ Ｊ１— ０ ８中第 ７３４中的第 二 条“ Ｇ ６ ２ ０ ．． 当具有 两个
一一 一
浅谈 电梯井道照 明的设 计
邹 鹭 洁
￣Ｉ 市规划勘测设计研究院（５ ０ ２ Ｂｑ ） ｌ ４０ ５）
在 高层 建筑 的 电气 设计 中 ． 然 少 不 了 电梯 以 必 及 电梯 井道 的存 在 。 里我 们就 电梯 井道 照 明 的设 这
置做 一些 小 小 的探 讨 。 压 器 的二 次 侧可 以不设 保 护 电器 。依 据 为 Ｊ Ｊｌ — Ｇ ６ ２０ ０ ８中第 ７３ ．４中的第 一条“ ． 当安全特低 电压 （Ｅ Ｖ） ＳＬ
及 以上 Ｓ Ｌ Ｅ Ｖ分支 回路 时， 一个分 支 回路 的首 端应 每 设 有 保护 电器 。” 线 截 面 的选 择 要 与保 住 开 关 市 导 ｝ Ｉ
电梯井道照明安全电压标准
电梯井道照明安全电压标准全文共四篇示例，供读者参考第一篇示例：电梯作为现代城市中不可或缺的交通工具，其安全性受到了广泛的关注。
而在电梯的运行过程中，井道照明是一个至关重要的环节。
井道照明不仅能够提供足够的光照，方便乘客或维护人员进出电梯，还能够在紧急情况下提供必要的照明保障。
电梯井道照明安全电压标准是确保电梯照明系统正常运行并保障乘客安全的重要指标。
一般来说，电梯井道照明的安全电压标准应符合国家相关标准规定，一般为220V。
安全电压标准的制定是为了避免因电压过高或过低而造成照明系统故障或者安全隐患。
220V的安全电压标准是在考虑到电梯井道环境特殊性的基础上制定的。
电梯井道通常位于建筑物内部，环境封闭并且空间狭小，如果采用过高的电压会增加电器设备受损的风险，同时也可能对维修人员的人身安全构成威胁。
制定220V的安全电压标准可以有效避免这些潜在风险。
220V的安全电压标准也考虑到照明系统的功耗和性能要求。
根据电梯井道照明的功能需求，需要足够明亮的灯光来确保乘客或维护人员在黑暗的井道中能够清晰地看到周围环境。
220V的安全电压可以满足照明系统的功耗需求，确保照明效果。
220V的安全电压标准还考虑到了设备的稳定性和可靠性。
在电梯井道这样特殊的环境下，照明设备需要能够长时间稳定地运行，避免因电压波动导致的频繁故障。
220V的安全电压可以保障照明系统的稳定性，延长设备的使用寿命，降低维护成本。
220V的安全电压标准是一项重要的指标，它不仅能够保障电梯井道照明系统的正常运行，还能够提高乘客和维护人员的安全保障。
未来，随着电梯技术的不断发展和完善，关于电梯井道照明安全电压标准的规定也将不断进行更新，以适应新技术和新需求的发展。
第二篇示例：电梯井道照明是电梯设备中非常重要的一环，其作用是确保在停电或夜间时，乘客和维修人员可以准确、方便地进入电梯井内进行维修或紧急救援工作。
为了确保电梯井道照明的安全性和质量，有必要制定一系列的安全电压标准。
电梯安装、维保井道照明设计要点
电梯安装、维保井道照明设计要点1、电梯井道照明电压的选择：电梯井道内部空间有限属狭小工作场所，为了保证施工及维修人员不受点击，设计时宜选用36伏特安全电压；需要注意的是在高层建筑中井道长度超过50m接近或超过100m时，为减小电压损失，井道照明电压应采用220伏特，同时应设30mA瞬时动作的RCD。
2、电梯井道照明光源的选择：当采用36V照明时，可选用36伏特荧光灯或白炽灯。
3、36伏特白炽灯功率的选择：36伏特白炽灯功率分为15W、25W、40W、60W、100W，设计时宜采用60W。
4、井道照明灯具间距问题：《电梯工程施工质量验收规范》GB 50310-2002 无灯距要求；《民用建筑电气设计规范》JGJ 16-2008规定每隔7m设一盏灯，设计时如只按照7米一盏照明灯具，是无法满足50lx的要求。
建议当采用60W白炽灯时，每隔3m设一盏照明灯具，以满足规范对照度的要求。
5、220V/36V照明变压器容量的确定：应按（井道长度/3）×60瓦估算，再考虑0.8的功率因数。
例如，当电梯井道长度为50米时，需设1.250KVA的照明变压器。
6、36V照明出线应设保护电器，导线截面的选择要与保护开关相配合。
7、36V照明回路不应设PE线。
参见：《建筑照明设计标准》GB 50034-2004第7.2.13条关于“安全特低电压供电应采用安全隔离变压器，其二次侧不应做保护接地”的规定，其目的是防止高电压侵入到特低电压侧而导致不安全。
8、井道照明管线宜暗敷，当明敷时应采用防火线缆和防火保护管，参见《通用用电设备配电设计规范》GB 50055-93第3.3.7条。
9、设在电梯机房和底坑的井道照明开关应采用双控开关。
二、电梯井道照明设计相关规定1、《电梯工程施工质量验收规范》GB 50310-2002第4.2.5条5款：“井道内应设置永久性电气照明，井道内照度应不得小于50 lx，井道最高点和最低点0.5m 以内应各装一盏灯，再设中间灯，并分别在机房和底坑设置一控制开关”。
电梯设计原则
第 1 页共 1 页电梯设计原则（电气专业）1、电梯的电源及照明设计原则：①、电梯电源应设置专用电源，并应由建筑物配电间直接送到机房。
机房照明电源应与电梯电源分开，并应在机房内靠近入口处设置照明开关。
轿厢照明和通风回路电源可由相应的主开关进线侧获取，并在相应的主开关近旁设置电源开关进行控制。
②、每台电梯的主开关均应能够切断该电梯最大负荷电流。
但是，主开关不应切断轿厢照明、通风和报警、机房通向隔层和井道照明、机房通向轿顶和底坑电源插座。
主开关位置应能从机房入口处方便、迅速地接电。
③、轿厢顶部应装设照明装置，或设置以安全电压供电的电源插座。
电梯机房应有足够的照明，其地面水平照度不应低于200Lx。
④、在同一机房安装多台电梯时，各台电梯主开关的操作机构应装设识别标志。
⑤、轿厢顶部应装设检修用220V电源插座（2P+PE）应设明显标志。
⑥、电梯电源的电压波动范围不应超过±7%。
⑦、每台电梯或自动扶梯的电源线，应装设隔离电器和短路保护电器。
有多路电源进线的电梯机房，每路进线均应装设隔离电器，并应装设在电梯机房内便于操作和维修的地点。
2、电梯井道照明设备设计原则：①、电源宜由机房照明回路获取，且应在机房内设置带短路保护功能的开关进行控制。
②、照明灯具应固定在不影响电梯运行的井道壁上，其间距不应大于7米。
③、在井道的最高点和最低点0.5米内各装设一盏照明灯。
④、轿厢的照明电源，可从电梯动力电源隔离电气前取得，并应装设隔离电器和短路保护电器。
向电梯供电的电源线路，不应敷设在电梯井道内。
除电梯的专用线路外，其它线路不得沿电梯井道敷设，在电梯井道内明敷电缆应采用阻燃型。
明敷的穿线管、槽应该是阻燃的。
北京联华建筑事务有限公司上海分公司：孙建华。
2006年3月13日星期一。
2023年T电梯修理备考押题2卷合壹(带答案)卷33
2023年T电梯修理备考押题2卷合壹（带答案）（图片大小可自由调整）全文为Word可编辑，若为PDF皆为盗版，请谨慎购买！第一卷一.全能考点(共100题)1.【判断题】使用水平尺时，要擦净被测工件表面，水平尺底面不需要考虑擦干净。
参考答案：×2.【判断题】漏电保护器的最大优点，是动作灵敏和迅速。
参考答案：√3.【单选题】电动机、控制柜的接地电阻，不应大于（）Ω。
A、4B、5C、8D、10参考答案：A4.【判断题】承担检测、检验、安全评价工作的机构,出具虚假证明,应由安全生产监督管理部门撤销其营业执照。
参考答案：×5.【判断题】自动扶梯中间驱动装置，一般用链测齿条传动。
参考答案：√6.【多选题】滑升模板系统主要是由（）等部分组成。
A、模板系统B、操作平台系统C、液压执行系统D、提升系统E、计算机控制系统参考答案：ABD7.【判断题】倾斜井巷运输用的矿车连接装置，必须至少每年进行1次2倍于其最大静荷重的拉力试验。
参考答案：√8.【判断题】每台电梯应当具有断相、错相‘最新解析‘保护功能；电梯运行与相序无关时，可以不装设错相保护装置。
参考答案：√9.【单选题】用垮落法控制顶板时，放顶区内支架、木柱、木垛的回收方法，必须在()中明确规定。
A、作业规程B、作业标准C、作业方法参考答案：A10.【判断题】制定《特种设备安全法》的目的：是为了强特种设备安全工作，预防特种设备事故，保障人身和财产安全，促进经济社会发展。
参考答案：√11.【判断题】禁止用自动扶梯运载货物。
参考答案：√12.【单选题】热继电器的主要技术参数，是（）。
A、电流B、电压C、功率D、过载参考答案：A13.【单选题】按TSGZ6001《考试大纲（简称）》规定，《特种设备作业人员证》单项考试未合格，允许在（）年内补考一次。
补考不合格，则要重新申请了。
A、2B、半C、4D、1参考答案：D14.【判断题】电梯导轨，应牢固地焊接在导轨支架上。
井道照明安装示图1
井道照明安装示图1.井道顶面向下0.5m 位置和底坑地面向上0.5m 位置各一盏灯，井道中间位置再设一盏灯。
2. 在底坑设置一个AC 220V 电源插座。
3. 底坑井道照明开关设置在底层楼面向上1.2m 位置的井道侧壁上。
4. 机房井道照明开关设置在机房电源箱侧，无机房电梯则设置在MAP 内。
5. 垂直方向电缆每隔2m 安装一个固定夹，水平方向电缆每个1m 安装一个固定夹。
6. 井道电缆应安装平整、垂直，灯具、开关应安装牢固。
7. 井道照明灯选用60W 白炽灯。
开关井道插120L PE N井井底井底层机房机控节注 ★：随行电缆连接线号Mono 、S Mono 电梯：轿随节节接线：1. 机房电源箱2. 机房井道灯开关3. 控制柜与随行电缆连接4. 井道顶部、中部灯5. 底坑电源插座1L N PE——剥去适当长度的电缆外圆护套，剪去蓝色、棕色导线，待井道照明灯具安装完成后，将红色导线接至电源箱AC 220V 相线（L ）；黑色导线接至零线（N ）；黄绿线接至接地端子。
——将电缆敷设至机房井道灯开关盒位置。
12——剥去约100mm 长度电缆外圆护套，将线缆折弯穿入开关底盒，再用扎带将电缆捆扎在一起。
在靠电缆2 (下端)位置，剪断红色导线，并将红色导线接入双联开关公共点。
在靠电缆1 (上端)位置，剪断蓝色、棕色导线，并将蓝色及棕色导线分别接入双联开关的转换点。
——将电缆敷设至电梯控制柜。
233、44、55 6——剥去约100mm 长度电缆外圆护套，将线缆折弯，再用扎带将电缆捆扎在一起。
在靠电缆2 (上端)位置，剪断红色导线，并将红色导线与电梯随行电缆连接。
在黑色导线中间位置剥去约10mm 导线绝缘塑胶，并将黑色导线与电梯随行电缆连接。
注：电梯型号不同，其电缆的连接线号也不相同，请留意接线图注★电缆线编号）。
——将电缆向下敷设至井道顶部位置。
——剥去约100mm 长度电缆外圆护套，将线缆折弯，再用扎带将电缆捆扎在一起。
电梯井道照明线路开关的选择
应用案例·产品与应用年第期5电梯井道照明线路开关的选择胡忠魁1陈利恒2刘化吉3（1.河南匠人国际建筑规划设计顾问有限公司，郑州450003；2.河南四方建设管理有限公司，河南漯河462000；3.河南建筑职业技术学院，郑州450064）摘要通过一高层住宅楼的电梯井道照明工程实例，探讨了电梯井道照明配电系统中的单相短路保护设置、灵敏度校验等问题。
在TN-S 系统中，电梯井道照明配电干线开关可选用B 型微型断路器。
灯具应加补偿电容，并使灯具功率因数大于0.9。
关键词：灵敏度；L-N 短路；微型断路器1引言目前，高层民用建筑愈来愈多，而高层建筑都设有电梯。
对于电梯井道照明，规范有明确要求，民用建筑电气设计规范(JGJ16-2008)第9.4.5条规定：电梯井道内应设置照明，且照度不应小于50lx ，并应符合下列要求：①应在距井道最高点和最低点0.5m 以内各装一盏灯，中间每隔不超过7m 的距离应装设一盏灯，并应分别在机房和底坑设置控制开关；②桥顶及井道照明电源易为36V ；当必须装采用220V 时，应装设剩余电流动作保护器。
对于高层建筑的电梯井道照明配电线路，一般人认为按计算电流来选择开关、导线就行了，这样做对于不是很高的建筑来说，一般也没有什么问题，但是，对于30层或更高层的建筑来说，仅考虑线路的过负荷保护是不够的，还应考虑灯具特性、线路的短路保护、电压损失等。
2工程实例某32层住宅楼，层高3m 。
地下室设有配电间，公共用电由室外两个箱变（容量630kV A ，箱变内带3m 长铜母线3(80×80)+1×(63×6.3)），分别引一路380/220V 电源，至地下室的配电柜，两路均采用ZRYJV22-4×150mm 2电缆，线路m1长50m 。
经配电柜分配后分别引至风机、应急照明等。
对于应急照明线路采用树干式+放射式供电，两根干线采用NHYJV 电缆，规格为4×35+1×16mm 2，线路m2长100m ，每四层设一个应急双电源切换箱，屋顶机房照明单独设一双电源切换箱，采用干线T 接与供电干线连接。
电梯三级教育试题及答案
电梯安装三级教育试题一、填空题20题1.所有安装人员持有上岗证，质检员持有电梯安装质检员证。
2.土建工程交接检验的内容分为三方面。
3.样板架一般用硬木料制作样板。
在潮湿地区或在高层建筑中，为防止木材变形而导致尺寸误差，应采用焊制样板架。
4.导轨总长超过时，下端应留有空隙，以适应温度引起的长度变化。
轿厢两侧的导轨接头应相互交错差轨长。
5.承重钢梁安装在机房楼板上：有承重钢梁沿安装和将承重钢梁安装两种方法架起安装。
6.曳引机的固定方式有固定和固定两种。
7.滚轮式导靴安装应平整，两侧滚轮压紧导轨后应相等，压缩尺寸应按制造厂规定。
8.导靴安装，上、下应在上，不应有歪斜、扭曲现象。
如果安装位置不合适，应进行处理，不得用外力对导靴强行安装就位。
9.将轿厢门的上梁安装到轿厢钢架前立柱上，悬挂架安装在导杆上，门轨的水平允许偏差小于，门轨的侧面应保持垂直，可以用框形水准仪检测。
10、安全部件的安装主要包括。
11、电气装置所有电气设备及导管、线槽的外露可导电部分均必须。
12、井道内敷设电线管时，各层应装，并根据需要加端子板。
13、当对重完全压在缓冲器上，且驱动主机按轿厢上行方向连续运转时，空载轿厢严禁提升。
14、在安装导轨的过程中应注意保护已安装完毕的，不得碰撞。
15、在井道安装导轨时，必须有可靠的设备，以防导轨坠落。
16、液压电梯油缸固定在相应的油缸支架上后调整油缸中心，使之与样板前后、左右偏差小于2mm。
17、自动扶梯桁架吊装如果现场基坑上部楼板设计有吊钩或允许在楼板上打洞吊装，可直接用倒链葫芦或吊装。
18、轿厢门与梯井门的动力联系在整定电梯的过程中进行调节。
其间的联系是由固定在轿厢和梯井门扇上的断电装置实现的。
轿厢门扇上的断电装置须严格成。
19、限速器与安全钳电气开关在联动试验中必须动作可靠，且应使立即制动。
20、电梯调试完毕后，安装单位填写，业主、监理认可后报技术监督局电梯检测站验收。
二、选择题20题1、在确定导轨支架位置的同时，还要考虑导轨连接板与导轨支架不能相碰。
日立hgp电梯井道内每根线及随行电缆每根线的作用(详解)
GD24)1324V 轿厢通讯板供SCLB2为轿顶的(P24)17GD24)（15~1324V为轿顶驱动板供(P24)Y1-6GD15)1215V 轿厢通讯板供SCLB2为轿顶的(P15)11）P48为其提供42-11（经二极管到端子排Y3-2048V 供微平层感应器2RS21/RS2和平层感应器L FM 为）GD48（109轿厢通讯板，传输轿厢通讯信号SCLB2↔MCUB 主板85安全触板开关，同时有一个信号到轿顶驱动板(P24)Y1-6平层感应器输出FML ↔MCUB 主板4轿顶驱动板↔板上关门继电器RYBD 3轿顶驱动板↔板上开门继电器RYBD 2Y1电梯井道内每根线及随行电缆每根线的作用HGP 日立16光幕保护，同时有一个信号到轿顶驱动板(P24)Y1-613同时有一个信号到轿顶驱动板，）常闭（开门限位开关(P24)Y1-612同时有一个信号到轿顶驱动板，）常闭（关门限位开关(P24)Y1-611开门按钮P48)（Y3-2010超载检测开关（常闭）P48)（Y3-209轿门锁P48)（Y3-20下微平层感应器输出RS21↔MCUB 主板8上微平层感应器输出RS21↔MCUB 主板76微动平层或平层预开门FMLY P48)（Y3-205微动平层或平层预开门FMLX P48)（Y3-20Y21536V轿顶照明、插座1410轿内照明、风扇99220V轿顶插座，8地线74数字对讲时用3218V 轿顶对讲，两线之间电压约1Y320轿顶安全回路91驱动板↔板上门区继电器RYBD 1715下方向按钮P48)（Y3-2014上方向按钮P48)（Y3-20P24)（1024V 为外召板供P24)（32厅门锁1XI18消防开关7636V 底坑插座、照明54220V 底坑插座，32底坑安全1XR120轿内检修19P48)（20轿顶检修1817110V 门机闸刀，166一级上强迫减速514下限位134上限位312下极限112上极限1XL7外召通讯信号6GD15外召板的8GD24)（9GD24外召板的GD24)（5P15)（1115V 为外召板供P15)（45抱闸开关（右）34抱闸开关（左）32抱闸线圈1V187手动发电654盘车手轮开关32限速器开关1U14底坑对讲3XR216一级下强迫减速1520地震检出开关197对重限速器6。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电梯井道照明线路开关的选择
随着城市现代化的快速发展，高层建筑物的数量越来越多，安装电梯已经成为高层建筑物的重要基础设施。
电梯井道内照明线路的布置及其开关的选择直接影响着电梯的正常运行，关系着建筑物的使用性能。
文章通过借助工程实例对电梯井道内照明配电干线的开关选择进行分析，以期为相关人员提供可借鉴价值。
标签：电梯井道；照明线路；微型断路器
随着高层建筑物的民用、商用范围逐渐扩大，电梯的使用频率大大增加。
以“民用建筑电气设计规范（JGJ16-2008）”中对电梯井道照明作出的规定为依据[1]，应设置≥50lx的照度，且满足：（1）于电梯井道两端0.5m范围内分别设置盏灯，并以7m为间隔在整条井道内设置盏灯，照明线路的控制开关应设置在井道底坑以及井道顶部的机房内；（2）照明电源在通常情况下应设置为36V，在实际情况要求220V的情况下应设置动作保护器对剩余电流进行控制。
在高层建筑物中，应以计算电流作为其电梯井道照明线路开关的选择标准，并对导线进行布置。
此外，对于≥30层高的建筑物，应从多方面考虑到电压损失、过负荷保护、灯具特征以及短路保护等因素以确保线路照明正常运作。
1 工程实例
文章以某层高为31层的建筑物为研究对象，该建筑物层间距为3m。
整栋建筑的配电室设置在地下一层，公共用电由容量为630kV A、长铜母线3（80×80）+1×（63×6.3）的两个室外变箱控制，且均以电源380/220V、规格ZRYJV22-4×150mm2的电缆线连接地下一层的配电柜。
其中，线路1长50m，线路2长100m，通过配电柜分配，两路分别连接风机、应急照明灯具。
该电梯井道内的应急照明线路为两根NHYJV型号的电缆线路，以树干式结合放射式的方式提供电源，规格4×35+1×16mm2。
在电梯井道内以四层为间隔装置应急双电源切换箱，并装置专门的一双电源切换箱于建筑物顶部负责照明，其回路包括航空障碍灯、电梯井道照明、井道插座、机房照明与插座等，其中利用容量500V A、220/36V的变压器负责电梯井道照明回路的供电需求，并以干线T接的方式将其与供电干线连接，确保供电正常。
在电梯井道两端0.5m范围内装置灯具一盏，以建筑物奇数层作为装置灯具的标准，每奇数层各一盏，共17盏，照明灯选择功率13W、光通量900的紧凑型节能灯。
2 电梯井道照明线路开关的选择
由于电梯井道照明线路在工作过程中具有一定的不稳定性，且容易受到其他外部因素的影响，如用电量过大或线路短路等问题，因此，在对其进行保护时应考虑到过负荷、短路等因素，并确保照明灯具的启动电流不会对其造成影响[2]。
2.1 电梯井道照明线路保护的控制
文章工程实例中，高层建筑物的电梯井道照明线路在尾端出现短路情况时，其回路包括较多的阻抗元件，如3号低压导线、1号低压电缆、2号低压电缆、高压系统、220/36V变压器、低压母线以及10/0.4kV变压器等。
以《工业与建筑配电设计手册》中所给的数据为依据，线路短路电流的计算可以通过对回路中各阻抗元件的单相L-N进行计算得出，即Id=105.2A
电梯井道照明线路进行保护应满足三方面条件：
（1）采取低压短路器对照明线路进行保护时应以≥4-7倍的线路计算电流作为其长延时脱扣器的整定电流，即
Izd1≥Kzd1IB
（2）采取低压短路器对照明线路进行保护时应以大于等于4-7倍的线路计算电流作为其瞬时过电流脱扣器的整定电流，即
Izd3≥Kzd3IB
（3）照明线路短路器的灵敏性应通过对断路器瞬时过电流脱扣器整定电流进行控制，确保其≤1/1.3倍的照明线路尾端的最小电流，即
Izd3≤Id/1.3
式中，Kzd1、Kzd3均表示可靠系数，分别取1.1、6；Izd1、Izd3表示断路器长延时与瞬时过电流脱扣器整定电流；Id表示照明线路预期短路电流的最小值，即TN系统中的单相短路电流。
2.2 电梯井道照明线路开关的选择
在本工程实例中，电梯井道内共设置18套灯具，IB表示其回路计算电流，即
IB=P/Ucos？渍=18×13/（36×0.9）=7.2A
故Izd1≥1.1×7.2=7.9A，初取Izd1=16A
断路器瞬时过电流脱扣器整定电流为
Id/1.3≥Izd3≥Kzd3IB
即105.2/1.3≥Izd3≥6×7.2
80.92≥Izd3≥6×7.2
根據以上计算要求，应选择微型断路器作为照明线路的开关，由于其具有B 特性曲线，且短路跳闸动作电流在3-5In范围内，经过计算，其最大值为81.31，最小值为43.2，符合条件。
灯具的功率因素若为0.8或更低值，则无法调整到微型断路器的要求，照明线路的计算电流经计算会达到48.6，是灯具启动电流的6倍，这一情况无法避开，则不符合要求。
此外，灯具干线也不能选择BV6m2，这样会导致照明线路回路电阻增加到60%及以上，降低短路电流以及断路器的灵敏性，无法避开照明灯具的启动电流，同样不符合要求。
同时，此工程实例中若选择普通C型断路器，经过计算得出其动作电流为5-10In，最大值为180>81.31，则不符合条件。
因此，在该工程中电梯井道照明线路保护微型断路器的最佳选择为微型断路器。
塑壳断路器的瞬时动作电流倍数最然可以调整，更加方便，但在此工程中利用明显过于浪费资源。
3 结束语
综上所述，电梯井道照明线路开关的正常动作容易受到多方面因素的影响，如供电线路的距离、电阻大小以及单相短路电流的实际情况等，因此，在选择开关的过程中应加强校验短路器的工作性能[3]。
在利用低压短路器对线路照明进行控制时，应注意到短路器自身的整定电流能力、照明线路的短路电流大小以及短路灵敏程度，避免出现由于电缆界截面积过大或过小而导致的短路器保护作用失灵的情况[4]。
当电源导线截面积可以控制时，即加大时，则能够更好地发挥降低电源导线电阻的作用，此时通过增加线路短路电流能够更有效发挥短路保护作用，从而达到最大程度降低电压损失的目的。
参考文献
[1]陈洁，韩凯阅.多地远程控制器及其在电梯井道照明中的应用[J].灯与照明，2013，37（2）：54-56.
[2]钟忠.住宅电梯井道照明设计的一点探讨[J].重庆建筑，2012，11（11）：41-42.
[3]刘丽芳，祝志清.电梯井道照明设计探讨[J].工程建设与设计，2011，13（9）：95-96+105.
[4]胡忠魁，陈利恒，刘化吉等.电梯井道照明线路开关的选择[J].电气技术，2009，3（12）：105-106.。
