1、施工准备(可出案例题) 编制施工组织设计时应考虑的施工方法和配管原则：先难后易、先大件后小件的施工方法。
小管让大管、电管让水管、水管让风管、有压管让无压管的配管原则。
2、附件检验阀门安装前，应做强度和严密性试验。
试验应在每批(同牌号、同型号、同规格)数量中抽查10%，且不少于一个。
对于安装在主干管上起切断作用的闭路阀门，应逐个做强度试验和严密性试验。
例如：给水、排水、供暖及采暖管道阀门强度试验压力为公称压力的1.5倍;严密性试验压力为公称压力的1.1倍。
3、管道系统试验试验的类型主要分为压力试验、灌水试验和通球试验等。
(一)压力试验实施要点(二)灌水试验实施要点：隐蔽或埋地的室内排水管道在隐蔽前必须做灌水试验。
(三)通球试验：室内排水立管及水平干管，安装结束后均应作通球试验，通球球径不小于排水管径的2/3，通球率达100%为合格。
二、高层建筑给水管道安装要求管径≤100mm的镀锌钢管应采用螺纹连接，套丝扣时破坏的镀锌层表面及外露螺纹部分应做防腐处理;管径100mm的镀锌钢管应采用法兰或卡套式专用管件连接，镀锌钢管与法兰的焊接处应二次镀锌。
三、高层建筑排水管道安装要求排水塑料管必须按设计要求及位置装设伸缩节。
如设计无要求时，伸缩节的间距不得大于4m。
三、高层建筑热水管道安装要求热水系统水压试验压力应为系统顶点的工作压力加0.1MPa，同时在系统顶点的试验压力不小于0.3MPa。
raodandan 2023年二建《机电工程管理与实务》讲义：H312023建筑管道工程施工技术2023年二建《机电工程管理与实务》讲义：2H312023 2023年二建《机电工程管理与实务》讲义：2H312023 3月14日2023年二建《机电工程管理与实务》讲义： 2H312023建筑电气工程施工技术一、建筑电气工程由三大部分构成：1.电气装置指的是变压器、高低压配电柜及控制设备等;2.布线系统指的是以380V/220V为主的电缆、电线及桥架、线槽和导管等;主要起输送电力的作用。
专业工程管理与实务(机电工程)(二建)精讲班第3讲课件讲义
专业工程管理与实务(机电工程)(二建)精讲班第3讲讲义本节重点2H310000 机电工程技术2H311000机电工程专业技术机电工程涉及的专业技术包括：——机电工程测量——机电工程材料——起重技术——焊接技术对机电工程的各类专业工程，结合相关施工质量控制、安全管理、相关的法规和施工质量验收规范，应该掌握各专业工程施工技术要点和要求。
2H311020机电工程材料机电工程材料品种、规格、型号繁多，常用材料有金属材料、非金属材料和电工线材。
在施工时，必须按照设计文件进行选用和技术要求进行施工。
本章节的重点是：机电工程常用材料的使用范围和材料的分类及其应用。
机电工程常用钢材的使用范围2H311021掌握机电工程常用材料的应用一、机电工程常用钢材的使用范围机电工程通常研究的钢材主要是用于制造各种大型金属构件的工程构件用钢，如建筑、机械、冶金、桥梁、石化、电站、车辆、船舶，以及锅炉压力容器等用钢。
工程构件用钢主要有三类：碳素结构钢、低合金结构钢和特殊性能低合金高强度钢。
(一)碳素结构钢（普碳钢）碳素结构钢，依在国家标准《碳素结构钢》(GB/T700)中，按照碳素结构钢屈服强度的下限值将其分为4个级别，其钢号对应为Ql95、Q215、Q235和Q275，其中Q代表屈服强度，数字为屈服强度的下限值。
碳素结构钢具有良好的塑性和韧性，易于成形和焊接，一般不再进行热处理，能够满足一般工程构件的要求，所以使用极为广泛。
例如，机电工程中常见的各种型钢、钢筋、钢丝等，优质的碳素钢还可以制成钢丝、钢绞线、圆钢、高强度螺栓及预应力锚具等。
(二)低合金结构钢（低合金高强度钢）低合金结构钢是在普通钢中加入微量合金元素，具有较好的综合力学性能。
国家标准：《低合金高强度结构钢》(GB/Tl591)；根据屈服强度划分：其共有5个强度等级，分别是Q295、Q345、Q390、Q420和Q460；主要适用于：锅炉汽包、压力容器、压力管道、桥梁、重轨和轻轨等制造。
二建-机电实务-精讲班-49、2H320090机电工程施工安全管理
2018环球网校二级建造师《机电工程管理与实务》考点精讲班2H320090 机电工程施工安全管理本节分值分布（分） 题型 20132014 2015 20162017 单选 多选 案例55本节知识框架施工现场职业健康安全管理要求 施工现场危险源辨识 施工安全技术措施施工安全应急预案2H320091 施工现场职业健康安全管理要求 一、职业健康和安全管理实施要点 （一）安全生产组织1.成立由项目经理担任组长的安全生产领导小组，配置安全生产监督管理的部门，并配齐专职安全员。
2.专职安全员配置数量：总包项目工程合同价5000万元以下的工程，配置专职安全员不少于1人；5000万～1亿元的工程不少于2人；1亿元及以上的工程不少于3人，且按专业配备专职安全生产管理人员。
3.分包单位的施工人员50人以下的设置1名专职安全员；50～200人设置2名专职安全员；200人以上的，应根据所承担的分部、分项工程增配，且不少于本单位项目总人数的5‰。
（教材5%是印刷错误）4.所有施工作业班组（含专业分包单位、劳务分包单位）应设置兼职安全巡查员，负责对本班组的作业场所的安全监督检查。
【提示】数字记忆：分包包单位安全员；50人--1名；50～200--2名；200人以上--5‰ （二）施工安全管理职责的划分（1）项目经理对本工程项目的安全生产负全面领导责任，是本项目施工安全第一责任人。
机电工程施工安全事故应急预案 预防重大危险源事故的实施要求 伤亡事故发生时的应急措施（2）项目总工程师对本工程项目的安全生产负技术责任。
（3）施工员对所管辖劳务队（或班组）的安全生产负直接领导责任。
【提示】重点掌握各级人员应负的安全职责。
（三）安全技术交底制度1.安全技术交底制（1）工程开工前，工程技术人员要将工程概况、施工方法、安全技术措施等向全体职工详细交底。
（2）安全技术交底可以分为施工工种安全技术交底；分项、分部工程施工安全技术交底；采用新技术、新设备、新材料施工的安全技术交底。

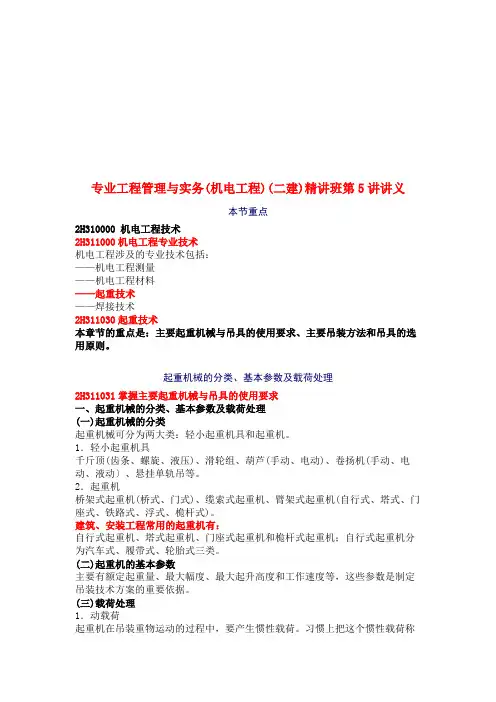

专业工程管理与实务(机电工程)(二建)精讲班第5讲课件讲义
