工字钢悬挑脚手架施工方案(附计算书)
工字钢悬挑脚手架施工方案
工字钢悬挑脚手架施工方案工字钢悬挑脚手架是一种常用的施工工具，用于高空作业时的支撑和搭建。
下面是一份700字的工字钢悬挑脚手架施工方案：一、项目概况1.1 项目名称：工字钢悬挑脚手架施工1.2 项目地点：施工现场1.3 项目起止日期：xx年xx月xx日至xx年xx月xx日1.4 施工单位：xxxx有限公司二、施工方法及步骤2.1 施工方法2.1.1 择地：根据施工需要选择合适的位置，确保地面坚实平整。
2.1.2 安放垫板：在需要搭建工字钢悬挑脚手架的地方先安放垫板，以增加稳定性。
2.1.3 打地钉：根据脚手架的具体设计图纸和要求，将地钉固定在地面上，确保脚手架的稳定性。
2.1.4 搭设支架：根据设计图纸和要求，先组装支架的部件，再将其搭设在地钉上，确保支架稳定。
2.1.5 安装横杆：根据设计图纸和要求，将横杆依次安装在支架上，并通过螺栓固定。
2.1.6 铺设脚手板：将脚手板横铺在横杆上，并通过螺丝将其固定。
2.1.7 安装扶手：根据设计图纸和要求，将扶手安装在脚手架上，并通过螺丝固定。
2.1.8 检查整体：完成搭设工作后，进行整体检查，确保脚手架稳定可靠。
2.2 施工步骤2.2.1 工地勘查：对施工现场进行勘查，确定悬挑脚手架的搭设位置和数量。
2.2.2 施工准备：准备好所需的工具和材料，并确认施工人员的工作安排。
2.2.3 搭设脚手架：按照施工方法中的步骤，进行脚手架的搭设工作。
2.2.4 检查脚手架：搭设完成后，进行脚手架的检查，确保安全可靠。
2.2.5 施工作业：在搭设好的脚手架上进行所需的高空作业。
2.2.6 施工结束：作业完成后，及时清理施工现场，并进行脚手架的拆除工作。
三、安全措施3.1 施工人员必须接受安全培训后方可上岗。
3.2 施工现场需设置安全警示标识，并划定禁止通行区域。
3.3 施工人员操作时必须佩戴防护帽、安全带等个人防护设备。
3.4 定期检查脚手架的稳定性和安全性，并进行必要的维护和修理。
工字钢悬挑脚手架施工方案
工字鋼懸挑腳手架施工方案1. 編制依據《建築施工扣件式鋼管腳手架安全技術規範》(JGJ130-2001)《建築施工安全檢查標準》(JGJ59-99)《建築施工高處作業安全技術》（JGJ80－91）《鋼結構設計規範》(GB50017-2003)《施工手冊》 (第三版)施工圖紙2. 工程概況本工程為剪力牆結構，總建築面積33085m2，混凝土牆體厚度200mm，地上分三此腳手架只做地上結構施工時的操作架和安全防護使用，不作為任何材料的堆放3. 腳手架佈置原則以結構外邊線+0.35m作為外牆腳手架內排立柱的位置。
本工程所設計的地上結構外腳手架與地下結構腳手架為兩個獨立的系統，地下部3.1 腳手架的搭設三層至十七層搭設雙排懸挑腳手架，腳手架通過三層懸挑出的?16工字鋼梁；此完畢後，搭設雙排落地腳手架。
4. 腳手架所用材料4.1 鋼管腳手架鋼管採用外徑48mm，壁厚3.5mm的焊接鋼管，鋼管的檢查必須符合下列規2 新鋼管：具有產品品質合格證和品質檢驗報告；鋼管表面平直光滑，沒有裂縫施工扣件式鋼管腳手架安全技術規範》的規定：外徑-0.5mm、壁厚-0.5mm、鋼管兩端2 舊鋼管：鋼管表面銹蝕深度≤0.5mm；鋼管彎曲變形符合《建築施工扣件式鋼2 立杆鋼管彎曲，當3m＜L≤4m，△≤12mm；當4m＜L≤6.5m，△≤20mm2 平杆、斜杆的鋼管彎曲L≤6.5m，△≤30mm。
扣件採用可鍛鑄鐵製作的扣件，在螺栓擰緊扭力矩達65N²m時，不會發生破壞4.2 扣件十字扣、一字扣、回轉扣符合規範要求，與鋼管管徑相匹配。
使用機械性能不低4.3 腳手板木腳手板使用厚度50mm標準的杉木或松木板，板寬200-300mm，兩端使用10-14.4 安全網必須是經國家指定監督檢驗部門監定許可生產的廠家產品。
安全網：水準網為大眼錦綸網。
立網：為密目網。
5. 腳手架設計5.1 懸挑腳手架5.1.1雙排懸挑腳手架ü懸挑腳手架底部選用16號工字鋼作為懸挑梁，間距為1.5m，長度3.5m 置在距牆2m處。
工字钢悬挑脚手架施工方案
悬挑脚手架施工方案1. 编制依据《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2001)《建筑施工安全检查标准》(JGJ59-99)《建筑施工高处作业安全技术》（JGJ80－91）《钢结构设计规范》(GB50017-2003)《施工手册》(第三版)施工图纸2. 工程概况本工程3. 脚手架布置原则以结构外边线+0.35m作为外墙脚手架内排立柱的位置。
本工程所设计的地上结构外脚手架与地下结构脚手架为两个独立的系统，地下部分脚手架升至二层，从三层开始搭设双排悬挑脚手架。
3.1 脚手架的搭设三层至十七层搭设双排悬挑脚手架，脚手架通过三层悬挑出的?16工字钢梁；此脚手架只用作围护，不做材料堆放、不做装修。
南侧阳台部位搭设悬挑单排脚手架。
待地下肥槽回填完毕后，搭设双排落地脚手架。
4. 脚手架所用材料4.1 钢管脚手架钢管采用外径48mm，壁厚3.5mm的焊接钢管，钢管的检查必须符合下列规定：²新钢管：具有产品质量合格证和质量检验报告；钢管表面平直光滑，没有裂缝、结疤、分层、错位、硬弯、毛刺、压痕和深的划道；钢管外径、壁厚、端面等的偏差，符合《建筑施工扣件式钢管脚手架安全技术规范》的规定：外径-0.5mm、壁厚-0.5mm、钢管两端面切斜偏差1.7mm；钢管必须涂有防锈漆。
²旧钢管：钢管表面锈蚀深度≤0.5mm；钢管弯曲变形符合《建筑施工扣件式钢管脚手架安全技术规范》表8.1.5的规定：各种杆件钢管的端部弯曲L≤1.5m，△≤5mm。
²立杆钢管弯曲，当3m＜L≤4m，△≤12mm；当4m＜L≤6.5m，△≤20mm²平杆、斜杆的钢管弯曲L≤6.5m，△≤30mm。
扣件采用可锻铸铁制作的扣件，在螺栓拧紧扭力矩达65N·m时，不会发生破坏。
旧扣件使用前进行质量检查，有裂缝、变形的严禁使用，出现滑丝的螺栓必须更换。
4.2 扣件十字扣、一字扣、回转扣符合规范要求，与钢管管径相匹配。
外墙悬挑脚手架施工方案(18号工字钢、悬挑高度20m)
外墙悬挑脚手架施工方案
在外墙施工中，悬挑脚手架是一种非常常见且有效的施工工具，尤其适用于高层建筑外墙的施工。
本文将以使用18号工字钢和悬挑高度20米的情况为例，介绍外墙悬挑脚手架的施工方案。
一、材料准备
在设计外墙悬挑脚手架前，首先需要准备好18号工字钢材料，这种钢材质地坚固，能够支撑较大的荷载，适合用于悬挑脚手架的搭建。
此外，还需要准备好连接件、固定件、支撑件等辅助材料。
二、施工方案
悬挑脚手架的施工方案主要包括以下几个步骤：
1. 确定设计方案
首先，根据外墙的高度和结构特点，设计出合适的悬挑脚手架方案。
在悬挑高度为20米的情况下，需要确保脚手架的稳固性和安全性。
2. 搭建主体结构
根据设计方案，利用18号工字钢和连接件搭建起主体结构，确保脚手架能够稳固地悬挂在外墙上方。
3. 安装支撑件
在主体结构完成后，需要在下部安装支撑件，以确保整个脚手架的稳定性和承重能力。
4. 安全检查
在搭建完成后，需进行全面的安全检查，确保脚手架的每个连接点和结构部件均稳固可靠，不会存在安全隐患。
5. 使用和拆除
在脚手架搭建完成后，可以开始外墙的施工工作。
在使用过程中，需根据需要进行定期检查和维护，确保安全使用。
施工完成后，需按照规范程序拆除悬挑脚手架。
三、总结
外墙悬挑脚手架施工方案中，使用18号工字钢和悬挑高度20米的方案，需要充分考虑结构稳定性和安全性，确保施工效率和施工质量。
在实际施工过程中，应严格执行施工方案，确保人员安全和施工顺利进行。
悬挑脚手架施工方案及计算书
目录一、工程概况： (1)二、架体设计、搭设与拆除 (2)2.1扣件式钢管脚手架搭设的基本要求 (2)2.2外架结构构造 (2)2.3外架防护构造 (3)2.4脚手架的拆除时应符合下列规定： (3)三、脚手架材质要求 (4)3.1钢管 (4)3.2扣件 (4)3.3脚手板 (4)3.4连墙件 (4)3.5安全网 (5)四、外脚手架的验收、使用与保养 (5)五、安全管理 (6)六、计算书 (6)七、质量保证措施 (22)八、安全管理制度 (22)一、工程概况：焦作市中亚小区2#楼位于焦作市岭南路中段，由焦作易元置业有限公司开发，建筑面积约10869.27平方米，设计由河南华中建筑设计有限公司，为地下二层，地上17层，其中地下一层为储藏室，地上16层为住宅；室内外高差0.100m；建筑高度49.400m，工程地质勘察焦作市神龙水文地质工程有限公司。
由于需要及时进行基础回填土，综合考虑了以往的施工经验，决定采用型钢悬挑脚手架。
本方案编制依据：《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2011)、《建筑结构荷载规范》(GB 50009-2001)、《钢结构设计规范》(GB 50017-2003)、《建筑施工安全检查评分标准》(JGJ59-99)、《建筑施工高处作业安全技术规范》(JGJ80-91) 以及本工程的施工图纸。
二、架体设计、搭设与拆除2.1扣件式钢管脚手架搭设的基本要求横平竖直，整齐清晰图形一致，平竖通顺，连接牢固，受荷安全，有安全操作空间，不变形，不摇晃。
外架搭设时，严格按照规范对材质、搭设顺序的要求进行，遵守安全技术规程对外架搭设的安全操作要求，保证操作人员持证上岗，以确保外架搭设的质量和安全性。
2.2外架结构构造本工程悬挑脚手架采用普通型钢悬挑脚手架.架体距离墙面400㎜，架体宽度1200㎜，立杆间距1500㎜，大横杆步距外侧1800㎜，内侧1800㎜。
定距定位。
根据构造要求在建筑物四角用尺量出内、外立杆离墙距离，并做好标记；用钢卷尺拉直，根据立杆间距，分出立杆位置。

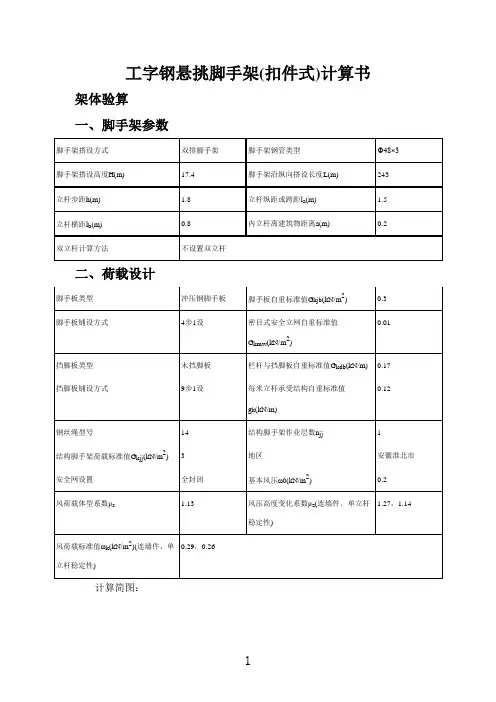

工字钢悬挑脚手架(扣件式)计算书
工字钢悬挑脚手架(扣件式)计算书架体验算一、脚手架参数二、荷载设计计算简图：立面图侧面图三、纵向水平杆验算纵、横向水平杆布置方式纵向水平杆在上横向水平杆上纵向水平杆根数n 2横杆抗弯强度设计值[f](N/mm2) 205 横杆截面惯性矩I(mm4) 107800横杆弹性模量E(N/mm2) 206000 横杆截面抵抗矩W(mm3) 4490纵、横向水平杆布置承载能力极限状态q=1.2×(0.033+G kjb×l b/(n+1))+1.4×G k×l b/(n+1)=1.2×(0.033+0.3×0.8/(2+1))+1.4×3×0.8/(2+1)=1.26kN/m正常使用极限状态q'=(0.033+G kjb×l b/(n+1))+G k×l b/(n+1)=(0.033+0.3×0.8/(2+1))+3×0.8/(2+1)=0.91kN/ m计算简图如下：1、抗弯验算M max=0.1ql a2=0.1×1.26×1.52=0.28kN·mσ=M max/W=0.28×106/4490=62.94N/mm2≤[f]=205N/mm2满足要求！2、挠度验算νmax=0.677q'l a4/(100EI)=0.677×0.91×15004/(100×206000×107800)=1.41mm νmax＝1.41mm≤[ν]＝min[l a/150，10]＝min[1500/150，10]＝10mm满足要求！3、支座反力计算承载能力极限状态R max=1.1ql a=1.1×1.26×1.5=2.07kN正常使用极限状态R max'=1.1q'l a=1.1×0.91×1.5=1.51kN四、横向水平杆验算承载能力极限状态由上节可知F1=R max=2.07kNq=1.2×0.033=0.04kN/m正常使用极限状态由上节可知F1'=R max'=1.51kNq'=0.033kN/m1、抗弯验算计算简图如下：弯矩图(kN·m)σ=M max/W=0.55×106/4490=122.42N/mm2≤[f]=205N/mm2满足要求！2、挠度验算计算简图如下：变形图(mm)νmax＝1.235mm≤[ν]＝min[l b/150，10]＝min[800/150，10]＝5.33mm满足要求！3、支座反力计算承载能力极限状态R max=2.09kN五、扣件抗滑承载力验算横杆与立杆连接方式单扣件扣件抗滑移折减系数0.8 扣件抗滑承载力验算：纵向水平杆：R max=2.07/2=1.04kN≤R c=0.8×8=6.4kN横向水平杆：R max=2.09kN≤R c=0.8×8=6.4kN满足要求！六、荷载计算脚手架搭设高度H 17.4 脚手架钢管类型Ф48×30.12每米立杆承受结构自重标准值gk(kN/m)立杆静荷载计算1、立杆承受的结构自重标准值N G1k单外立杆：N G1k=(gk+l a×n/2×0.033/h)×H=(0.12+1.5×2/2×0.033/1.8)×17.4=2.62kN单内立杆：N G1k=2.62kN2、脚手板的自重标准值N G2k1单外立杆：N G2k1=(H/h+1)×la×l b×G kjb×1/4/2=(17.4/1.8+1)×1.5×0.8×0.3×1/4/2=0.49kN 单内立杆：N G2k1=0.49kN3、栏杆与挡脚板自重标准值N G2k2单外立杆：N G2k2=(H/h+1)×la×G kdb×1/9=(17.4/1.8+1)×1.5×0.17×1/9=0.31kN 4、围护材料的自重标准值N G2k3单外立杆：N G2k3=G kmw×la×H=0.01×1.5×17.4=0.27kN构配件自重标准值N G2k总计单外立杆：N G2k=N G2k1+N G2k2+N G2k3=0.49+0.31+0.27=1.06kN单内立杆：N G2k=N G2k1=0.49kN立杆施工活荷载计算外立杆：N Q1k=la×l b×(n jj×G kjj)/2=1.5×0.8×(1×3)/2=1.8kN内立杆：N Q1k=1.8kN组合风荷载作用下单立杆轴向力：单外立杆：N=1.2×(N G1k+ N G2k)+0.9×1.4×N Q1k=1.2×(2.62+1.06)+0.9×1.4×1.8=6.68kN单内立杆：N=1.2×(N G1k+ N G2k)+0.9×1.4×N Q1k=1.2×(2.62+0.49)+0.9×1.4×1.8=5.99kN七、钢丝绳卸荷计算第N次卸荷卸荷点位置高度h x(m)卸荷点净高h j(m)钢丝绳上下吊点的竖向距离l s(m)上吊点距内立杆下吊点的水平距离(mm)上吊点距外立杆下吊点的水平距离(mm)卸荷点水平间距(m)1 1 16.7 3 200 1000 1.5钢丝绳绳卡作法钢丝绳连接吊环作法(共用)第1次卸荷验算α1=arctan(l s/H s)=arctan(3000/200)=86.19°α2=arctan(l s/H s)=arctan(3000/1000)=71.57°钢丝绳竖向分力，不均匀系数K X取1.5P1=K f×K X×N×h j(n+1)/H×H L/l a=0.8×1.5×5.99×16.7/17.4×1.5/1.5=6.78kNP2=K f×K X×N×h j(n+1)/H×H L/l a=0.8×1.5×6.68×16.7/17.4×1.5/1.5=7.56kN钢丝绳轴向拉力T1=P1/sinα1=6.78/sin86.19°=6.8kNT2=P2/sinα2=7.56/sin71.57°=7.97kN卸荷钢丝绳的最大轴向拉力[Fg]=max[T1，T2]=7.97kN绳夹数量：n=1.667[Fg]/(2T)=1.667×7.97/(2×15.19)=1个≤[n]=4个满足要求！P g=k×[F g]/α=8×7.97/0.85=75.01kN钢丝绳最小直径d min=(P g/0.5)1/2=(75.01/0.5)1/2=12.25mm吊环最小直径d min=(4A/π)1/2=(4×[F g]/([f]π))1/2=4×7.97×103/(65π))1/2=13mm注：[f]为拉环钢筋抗拉强度，按《混凝土结构设计规范》9.7.6 每个拉环按2个截面计算的吊环应力不应大于65N/mm2第1次卸荷钢丝绳最小直径12.25mm，必须拉紧至7.97kN，吊环最小直径为13mm。
工字钢悬挑外脚手架施工方案
目录一、编制依据 (2)二、工程概况 (2)三、材料及要求 (2)四、悬挑外脚手架构造 (3)五、脚手架的搭设 (6)六、脚手架的拆除 (10)七、安全措施及要求 (11)八、脚手架的设计计算 (12)工字钢悬挑外脚手架专项施工方案一、编制依据《建筑施工扣件式钢管脚手架安全技术规范》（JGJ 130-2011，中国建筑工业出版社）《建筑施工高处作业安全技术规范》（JGJ 80—91）《建筑施工安全检查标准》（JGJ 59—2011)《钢结构设计规范》（GB50017—2002）二、工程概况本工程为贵州茅台酒扩建工程环山酒库工区，各栋酒库均为五层框架结构，建筑高度15.3m。
室外脚手架均采用扣件式钢管脚手架，钢管采用￠48*3.5mm，立杆纵距1.5m，横距1m，步距1.8 m；连墙件2步3跨设置；其中2#酒库A轴外脚手架需采用工字钢悬挑脚手架.三、材料及要求1、钢管钢管采用外径为48mm，壁厚3.5mm，其材质应采用国家现行标准的要求.弯曲变形，锈蚀钢管不得使用，脚手架钢管每根最大质量不应大于25kg，钢管上严禁打孔。
2、扣件扣件包括直角扣件、旋转扣件、对接扣件及其附件、T型螺栓、螺母、垫圈等，扣件在螺栓拧紧扭力矩达65N·m时不得发生破坏。
3、钢丝绳钢丝绳选用φ14钢丝绳，抗拉强度极限1400Mpa，断股、锈蚀严重的钢丝绳不得使用.4、脚手板脚手板采用竹串板脚手板.5、安全网外架所用安全网采用密目式安全网，安全网必须通过检验合格。
6、工字钢悬挑架体采用16#工字钢，工字钢必须符合国家标准。
四、悬挑外脚手架构造1、平面布置：立杆纵向间距1500mm，横向间距1000mm，内排立杆距离建筑物外墙外皮的距离为250mm。
立杆与大横杆必须采用直角扣件扣紧，不得隔步设置和遗漏,且立杆的接头应相互错开不小于500mm长，其接头距离纵向水平杆的距离不大于步距的1/3.2、立面布置纵向水平杆步距1800mm，上下横杆的接长位置错开布置,错开距离不小于纵距的1/3。
(完整版)悬挑架计算书
4#楼工字钢悬挑脚手架计算书型钢悬挑扣件式钢管脚手架的计算依据《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2001)、《建筑结构荷载规范》(GB 50009-2001)、《钢结构设计规范》(GB 50017-2003)、《建筑施工安全检查评分标准》(JGJ59-99)、《建筑施工高处作业安全技术规范》(JGJ80-91) 以及本工程的施工图纸。
一、参数信息:1.脚手架参数双排脚手架搭设高度为 11 m，立杆采用单立杆；搭设尺寸为：立杆的纵距为 1.5m，立杆的横距为1m，立杆的步距为1.5 m；内排架距离墙长度为0.40 m；小横杆在上，搭接在大横杆上的小横杆根数为 2 根；采用的钢管类型为Φ48×3.5；横杆与立杆连接方式为单扣件；取扣件抗滑承载力系数 1.00；连墙件布置取两步三跨，竖向间距 3 m，水平间距4.5 m，采用扣件连接；连墙件连接方式为双扣件；2.活荷载参数施工均布荷载(kN/m2):3.000；脚手架用途:结构脚手架；同时施工层数:2 层；3.风荷载参数本工程地处辽宁沈阳市，查荷载规范基本风压为0.550kN/m2，风荷载高度变化系数μz为1.000，风荷载体型系数μs为1.128；计算中考虑风荷载作用；4.静荷载参数每米立杆承受的结构自重荷载标准值(kN/m):0.1394；脚手板自重标准值(kN/m2):0.350；栏杆挡脚板自重标准值(kN/m):0.140；安全设施与安全网自重标准值(kN/m2):0.005；脚手板铺设层数:3 层；脚手板类别:木脚手板；栏杆挡板类别:栏杆、木脚手板挡板；5.水平悬挑支撑梁悬挑水平钢梁采用16号工字钢，其中建筑物外悬挑段长度1.5m，建筑物内锚固段长度 2.5 m。
与楼板连接的螺栓直径(mm):20.00；楼板混凝土标号:C30；6.拉绳与支杆参数钢丝绳安全系数为:6.000；钢丝绳与墙距离为(m):2.400；悬挑水平钢梁采用钢丝绳与建筑物拉结，最里面面钢丝绳距离建筑物 1.4 m。
悬挑工字钢施工方案含计算书
目录第一章编制依据 (2)第二章工程概况 (2)2.1 总体概况 (2)2.2 工程基本概况 (2)2.3 结构设计概况 (3)第三章外脚手架设计 (3)3.1选型依据 (3)3.2脚手架参数 (4)3.3工字钢锚固 (5)3.4脚手架卸载 (5)第四章施工准备 (5)4.1劳动力准备 (6)4.2材料准备 (6)4.3现场及技术准备 (9)4.4施工管理小组 (10)第五章主要施工工艺及技术要求 (10)5.1型钢悬挑式脚手架 (10)5.2脚手架的验收 (16)5.3脚手架使用的注意事项 (18)5.4脚手架防护 (20)5.5防雷避电措施 (21)5.6脚手架与卸料平台结构分离措施 (21)5.7外脚手架拆除施工工艺 (21)5.8外用电梯与外架关系 (22)第六章安全及文明施工管理 (22)第七章应急预案 (23)第八章后附图 (24)8.1悬挑工字钢平面布置示意图 (24)8.2悬挑工字钢安装及选用示意图 (24)第九章计算书 (24)第一章编制依据1.1 新川143项目2号地块工程设计图纸1.2 主要规范规程（1）《建筑施工手册》第五版（2）《建筑施工扣件钢管脚手安全技术规程》（JGJ130-2011）；（3）《建筑物施工安全检查评分标准》；(JGJ59-99)（4）《建筑结构荷载规范》（GB50009-2001）；（5）《钢管脚手架、模板支架安全选用技术规程》（DB11/T583-2008）（6）国家和成都市现行安全管理规定及其它相关国家及地方法律法规；第二章工程概况2.1总体概况工程名称：建设地点：建设单位：设计单位：地勘单位：监理单位：施工单位：监督部门：2.2工程基本概况本项目为xxxxxxxxxxxxxxxxxx工程，共有7栋建筑，其中1号楼7层共两个单元，建筑高度为24米；3号楼29层住宅，建筑高度为92.05米；4号楼29层，建筑高度为92.05米；5号楼28层，建筑高度为89.05米；6号楼20层，建筑高度90.95米，7号楼1层共一个单元，建筑高度为5.950米；8号楼7层共三个单元，建筑高度为28.85米。
工字钢悬挑脚手架专项施工方案三层以上
一、项目背景这个项目位于繁华市区，建筑高度超过三层，所以悬挑脚手架的施工至关重要。
咱们要充分考虑现场实际情况，制定一套既符合规范又具有实际操作性的方案。
二、施工目标1.确保施工安全，降低事故风险。
2.提高施工效率，缩短工期。
3.保证工程质量，满足甲方需求。
三、施工准备1.技术准备：了解项目相关资料，熟悉施工图纸，掌握施工规范。
2.材料准备：采购合格的工字钢、脚手架配件等材料。
3.人员准备：选拔具有丰富经验的施工队伍，进行技术培训。
四、施工流程1.搭设基础：根据现场实际情况，确定脚手架基础位置，清理障碍物，铺设垫板，确保基础稳定。
2.搭设立杆：从底层开始，依次搭设立杆，注意立杆间距、垂直度。
3.搭设横杆：在立杆上搭设横杆，形成脚手架的主体结构。
4.搭设斜撑：根据施工规范，设置斜撑，增强脚手架稳定性。
5.搭设防护栏杆：在脚手架外侧搭设防护栏杆，确保施工人员安全。
6.搭设脚手板：在横杆上铺设脚手板，形成施工操作平台。
7.搭设升降通道：设置安全可靠的升降通道，方便施工人员上下。
8.搭设临时用电线路：确保施工用电安全可靠。
五、施工要点1.确保工字钢质量：采购合格的工字钢，避免使用假冒伪劣产品。
2.严格按规范操作：施工过程中，严格遵守施工规范，确保施工安全。
3.定期检查维护：施工过程中，定期检查脚手架的稳定性，发现问题及时处理。
4.安全防护措施：施工人员佩戴安全帽、安全带等防护用品，确保人身安全。
六、施工保障措施1.技术保障：加强技术培训，提高施工队伍的技术水平。
2.质量保障：严格控制施工质量，确保工程质量满足甲方需求。
3.安全保障：加强安全管理，落实安全措施，降低事故风险。
七、施工进度计划1.第一阶段：完成脚手架基础施工，预计3天。
2.第二阶段：完成脚手架主体结构施工，预计5天。
3.第三阶段：完成脚手架防护栏杆、脚手板等施工，预计4天。
4.第四阶段：完成脚手架升降通道、临时用电线路等施工，预计3天。
通过本次施工，我们积累了丰富的施工经验，提高了施工水平。
工字钢悬挑脚手架施工方案
工字钢悬挑脚手架施工方案1. 引言脚手架施工是建筑施工过程中不可或缺的一环，它为工人提供了安全稳定的工作平台。
工字钢悬挑脚手架是一种常用的脚手架类型，本文将详细介绍工字钢悬挑脚手架的施工方案。
2. 施工前准备在开始悬挑脚手架的施工之前，需要进行一系列的准备工作：2.1 安全评估在施工前，必须进行一次全面的安全评估。
评估工作包括评估工地的地形、季节、气象等因素，确保脚手架施工的安全性。
2.2 脚手架设计根据施工需求，制定脚手架设计方案。
设计方案应考虑脚手架的高度、长度、宽度、承重能力等指标，确保其可以满足施工的需求。
2.3 材料准备根据设计方案，准备所需的工字钢材料、连接件、固定脚手架的砼基础等。
2.4 人员培训在施工前，对参与脚手架施工的工人进行必要的培训。
培训内容包括脚手架的搭建、拆除流程、安全操作规范等。
3. 脚手架搭建过程工字钢悬挑脚手架的搭建过程如下：3.1 基础施工首先，在需要搭建脚手架的位置进行基础施工。
如果没有现成的砼基础，需要先进行基础的浇筑和固定。
3.2 前柱的安装在基础固定之后，按照设计图纸上的要求，将工字钢柱立在基础上。
立柱的间距应根据设计要求保持一致，并使用螺栓将其固定。
3.3 横梁的安装连接立柱的下部水平工字钢称为横梁。
将横梁连接到立柱上，通过拧紧螺栓将其固定。
3.4 横向斜撑的安装为了提高脚手架的稳定性，需要安装横向斜撑。
将横向斜撑的一端连接到立柱上，另一端连接到横梁上，并使用螺栓固定。
3.5 纵向斜撑的安装纵向斜撑是用来增强脚手架的稳定性的，其安装方法与横向斜撑类似。
将纵向斜撑的一端连接到立柱上，另一端连接到地面或其他固定物上。
3.6 脚手板的安装在梁上安装脚手板，脚手板通常由木板或钢板制成。
将脚手板平铺在梁上，并使用螺栓固定。
4. 施工安全措施在脚手架施工过程中，必须严格遵守相关的安全措施，以确保施工人员的安全。
4.1 穿戴安全防护装备施工人员必须穿戴符合相关标准的安全帽、安全鞋等防护装备，以降低施工人员的伤害风险。
16号工字钢型钢悬挑脚手架计算书
钢梁悬挑扣件式脚手架计算书一、计算依据1、《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-20112、《建筑地基基础设计规范》GB50007-20113、《建筑结构荷载规范》GB50009-20124、《钢结构设计规范》GB50017-20035、《混凝土结构设计规范》GB50010-20106、《建筑施工手册》第五版7、《建筑施工临时支撑结构技术规范》JGJ300-2013二、脚手架参数（图1）立面图（图2）剖面图三、横向水平杆验算由于纵向水平杆上的横向水平杆是均等放置的缘故，横向水平杆的距离为l a/(n+1），横向水平杆承受的脚手板及施工活荷载的面积。
承载能力极限状态q=1.2×(g+g K1×l a/(n+1))+1.4×Q K×l a/(n+1)=1.2×(0.033+0.35×1.5/(2+1))+1.4×3×1.5/ (2+1)=2.35kN/m正常使用极限状态q K=g+g K1×l a/(n+1)+Q K×l a/(n+1)=0.033+0.35×1.5/(2+1)+3×1.5/(2+1)=1.708kN/m 根据规范要求横向水平杆按简支梁进行强度和挠度验算，故计算简图如下：1、抗弯验算（图3）承载能力极限状态的受力简图（图4）弯矩图M max= 0.311kN·mó=M max/W=0.311×106/4490=69.214N/mm2≤[f]=205N/mm2 满足要求2、挠度验算（图5）正常使用极限状态的受力简图（横杆）（图6）挠度图Ìmax=1.158mm≤[Ì]＝min[l b/150，10]=7mm 满足要求3、支座反力计算由于支座反力的计算主要是为了纵向水平杆的验算，故须分为承载能力极限状态和正常使用极限状态进行计算：承载能力极限状态；V= 1.611kN正常使用极限状态；V K=1.171kN四、纵向水平杆验算由上节可知F=V,F K=V Kq=1.2×0.033=0.04kN/mq K=g=0.033kN/m由于纵向水平杆按规范规定按三跨连续梁计算，那么施工活荷载可以自由布置。
悬挑脚手架悬挑2.5m工字钢布置计算书
悬挑脚手架悬挑2.5m工字钢布置计算书（注：空调版处悬挑1.9m同悬挑2.5m做法）一、参数信息1.脚手架参数双排脚手架搭设高度为 17.4 m，立杆采用单立杆；搭设尺寸为：立杆的纵距为 1.5m，立杆的横距为0.8m，立杆的步距为1.8 m；内排架距离墙长度为0.20 m；大横杆在上，搭接在小横杆上的大横杆根数为 2 根；采用的钢管类型为Φ48×3.0；横杆与立杆连接方式为单扣件；连墙件布置取两步三跨，竖向间距 3.6 m，水平间距4.5 m，采用扣件连接；连墙件连接方式为双扣件；2.活荷载参数施工均布荷载(kN/m2):3.000；脚手架用途:结构脚手架；3.风荷载参数本工程地处安徽淮北市，基本风压0.45 kN/m2；，计算连墙件强度时取0.92，计算立杆稳定性时取风荷载高度变化系数μz为0.214；0.74，风荷载体型系数μs4.静荷载参数每米立杆承受的结构自重荷载标准值(kN/m):0.1248；脚手板自重标准值(kN/m2):0.300；栏杆挡脚板自重标准值(kN/m):0.150；安全设施与安全网自重标准值(kN/m2):0.005；脚手板铺设层数:3 层；脚手板类别:钢笆脚手板；栏杆挡板类别:脚手板挡板；5.水平悬挑支撑梁悬挑水平钢梁采用16号工字钢，其中建筑物外悬挑段长度2.5m，建筑物内锚固段长度 3.5 m。
锚固压点压环钢筋直径(mm):16.00；楼板混凝土标号:C25；6.拉绳与支杆参数钢丝绳安全系数为:6.000；钢丝绳与墙距离为(m):3.300；悬挑水平钢梁采用钢丝绳与建筑物拉结，最里面面钢丝绳距离建筑物 1.2 m。
二、大横杆的计算按照《扣件式钢管脚手架安全技术规范》(JGJ130-2011)第5.2.4条规定，大横杆按照三跨连续梁进行强度和挠度计算，大横杆在小横杆的上面。
将大横杆上面的脚手板自重和施工活荷载作为均布荷载计算大横杆的最大弯矩和变形。
1.均布荷载值计算大横杆的自重标准值:P1=0.033 kN/m ；脚手板的自重标准值:P2=0.3×0.8/(2+1)=0.08 kN/m ；活荷载标准值: Q=3×0.8/(2+1)=0.8 kN/m；静荷载的设计值: q1=1.2×0.033+1.2×0.08=0.136 kN/m；活荷载的设计值: q2=1.4×0.8=1.12 kN/m；图1 大横杆设计荷载组合简图(跨中最大弯矩和跨中最大挠度)图2 大横杆设计荷载组合简图(支座最大弯矩)2.强度验算跨中和支座最大弯距分别按图1、图2组合。
18#工字钢钢悬挑1.2米脚手架计算书
18＃工字钢钢悬挑1.2米脚手架计算书钢管脚手架的计算参照《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2011）、《钢结构设计规范》（GB50017-2003）、《冷弯薄壁型钢结构技术规范》（GB50018-2002）、《建筑结构荷载规范》（2006年版）(GB 50009-2001)等编制。
一、参数信息:1.脚手架参数计算的脚手架为双排脚手架，横杆与立杆采用单扣件方式连接，搭设高度为19.5米，立杆采用单立管。
搭设尺寸为：立杆的纵距1.50米，立杆的横距0.90米，立杆的步距1.50米。
内排架距离墙长度为0.30米。
横向杆计算外伸长度为0.20米。
小横杆在上，搭接在大横杆上的小横杆根数为1根。
采用的钢管类型为Φ48×3.0。
连墙件采用2步3跨，竖向间距3.00米，水平间距4.50米,采用扣件连接。
2.荷载参数脚手板自重标准值0.35kN/m2，栏杆、挡脚板自重为0.17kN/m2，安全设施及安全网、挡风板自重为0.010kN/m2，同时施工1层，施工均布荷载为3.0kN/m2，脚手板共铺设2层。
脚手架用途:混凝土、砌筑结构脚手架。
悬挑水平钢梁采用18号工字钢，其中建筑物外悬挑段长度1.20米，建筑物内锚固段长度1.80米。
悬挑水平钢梁采用悬臂式结构，没有钢丝绳或支杆与建筑物拉结。
二、小横杆的计算:小横杆按照简支梁进行强度和挠度计算，小横杆在大横杆的上面。
按照小横杆上面的脚手板和活荷载作为均布荷载计算小横杆的最大弯矩和变形。
考虑活荷载在横向水平杆上的最不利布置(验算弯曲正应力和挠度不计入悬挑荷载)。
1.作用小横杆线荷载(1)作用小横杆线荷载标准值q k=(3.00+0.35)×1.50/2=2.51kN/m(2)作用小横杆线荷载设计值q=(1.4×3.00+1.2×0.35)×1.50/2=3.465kN/m小横杆计算简图2.抗弯强度计算最大弯矩考虑为简支梁均布荷载作用下的弯矩M max=ql b2/8=3.465×0.902/8=0.351kN.mσ=M max/W=0.351×106/4490.0=78.14N/mm2小横杆的计算强度小于205.0N/mm2,满足要求!3.挠度计算最大挠度考虑为简支梁均布荷载作用下的挠度V=5q k l b4/384EI=5.0×2.51×900.04/(384×2.06 ×105×10.78×104)=0.97mm 小横杆的最大挠度小于900.0/150与10mm,满足要求!三、大横杆的计算:大横杆按照三跨连续梁进行强度和挠度计算，小横杆在大横杆的上面。
工字钢悬挑式脚手架施工方案
工字钢悬挑式脚手架施工方案一、工程概况岐山钢筋商贸产业园君怡花园1#-4#楼工程，地下1层，1#、2#楼地上10层，3#、4#楼地上15层。
总建筑面积为54554m2，1#、2#楼建筑物总高度为32.7米；3#、4#楼建筑物总高度为45.3米。
根据工程需要，1#、2#楼分别从三层顶板、七层顶板悬挑，架体高度12米；3#、4#楼分别从三层顶板、九层顶板悬挑，架体高度18米。
二、编制依据1、《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-20112、各工程施工图图纸2、《危险性较大的分部分项工程安全管理办法-建质[2009]87号》3、《建筑施工安全检查标准》JGJ59-20114、《建筑施工高处作业安全技术规范》JGJ80-20115、《钢管脚手架、模板支撑架安全选用技术规程》DB11／T583-2015三、脚手架选型根据本工程的结构特点，在三层顶板、七层顶板（九层顶板）采用工字钢式悬挑脚手架，进行主体结构施工。
材料采用48型扣件连接，钢管规格为Φ48×3.0mm，工字钢规格为16#。
搭设高度为12.0米（18.0米）计算，施工均布荷载为3.0kN/m2，脚手板共铺设3层。
四、施工准备1、按规范要求对工字钢、钢管、扣件、脚手板等进行检查验收，不合格产品禁止使用，不符合规范要求的的材料禁止使用；2、操作人员应持证上岗。
3、放线定位，做好明显的标记。
五、悬挑式脚手架的搭设及计算1、悬挑架的构造（1）、悬挑脚手架的搭设高度不超过20米。
（2）、工字钢：本工程采用的工字钢截面高度为160mm做悬挑材料，悬挑梁端部设置定位点，定位点离悬挑梁端部应不小于100mm。
定位点可采用长0.2m直径25-30mm的钢筋或短管。
固定端长度大于悬挑端1.25倍，悬挑梁间距应按悬挑架架体立杆纵距设置，每一纵距设置一根。
1 为Φ16钢丝绳斜拉1、木楔楔紧（3）、钢筋拉环：锚固工字钢悬挑梁的U型钢筋拉环或锚固螺栓应采用冷弯成型，直径为Φ16mm，U型钢筋拉环或锚固螺栓应预埋至混凝土梁、板底层钢筋位置，并应于混凝土梁、板底钢筋用铁丝绑牢。
工字钢悬挑脚手架专项施工方案
工字钢悬挑脚手架专项施工方案1. 引言工字钢悬挑脚手架是一种经常用于高层建筑施工的临时性支撑系统。
它是通过连接、固定和悬挑在悬空的工字钢梁上，提供施工人员和物料的安全通道。
本文将介绍工字钢悬挑脚手架的专项施工方案。
2. 施工准备在开始施工之前，必须进行充分的准备工作。
以下是准备阶段的主要步骤：2.1. 设计和计划在施工前，需要进行详细的设计和计划。
施工设计应包括悬挑脚手架的位置、尺寸、所需材料和搭建步骤等。
此外，还需评估施工现场的环境和风险，以确保安全施工。
2.2. 材料准备根据设计和计划，准备所需的材料和工具。
工字钢、连接件、吊装设备、安全设备等都是悬挑脚手架施工所需的基本材料。
2.3. 人员培训施工人员应经过专业培训，并具备相关证书。
他们应了解工字钢悬挑脚手架的搭建原理、安全规范和紧急事故处理方法。
3. 搭建步骤3.1. 安装主梁首先，根据设计要求，在建筑物结构上安装主梁。
主梁应正确定位和固定，以确保悬挑脚手架的稳定性。
3.2. 搭建支撑架接下来，搭建支撑架。
支撑架是工字钢悬挑脚手架的基础，用于支撑主梁和提供施工平台。
支撑架应根据设计要求正确搭建，确保平稳和平整。
3.3. 安装悬挑托臂安装支撑架后，将悬挑托臂安装到主梁上。
悬挑托臂的安装应牢固可靠，并进行必要的固定。
在安装过程中，需要注意托臂与主梁的对齐和平整度。
3.4. 搭建次梁和横杆悬挑托臂安装完毕后，根据设计要求搭建次梁和横杆。
次梁和横杆与悬挑托臂之间的连接应牢固，并确保横杆的水平度。
3.5. 安装脚手板最后，安装脚手板。
脚手板应铺设在次梁和横杆上，并固定牢固。
脚手板的宽度和间距应符合相关规定，以保证施工人员的安全行走。
4. 安全措施在工字钢悬挑脚手架施工过程中，请务必采取以下安全措施：•确保施工现场干净整洁，避免杂物堆放和滑倒的危险。
•使用合格的材料和工具，并检查其完好性。
•工字钢悬挑脚手架必须经过合格的验收，保证其稳定性和安全性。
•施工人员必须佩戴符合标准的个人防护装备，如安全帽、防滑鞋和安全带等。
工字钢悬挑脚手架施工方案
工字钢悬挑脚手架施工方案工字钢悬挑脚手架是一种常用的建筑施工工具，用于悬挑部位的施工和维修。
下面是一个700字左右的工字钢悬挑脚手架施工方案。
工字钢悬挑脚手架施工方案一、施工准备1. 确定施工方案和计划，编制详细的施工图纸和材料清单。
2. 购买所需材料和工具，保证质量合格。
3. 做好安全防护措施，包括设置警示标识、佩戴安全帽、安全绳和防滑鞋等。
二、材料准备1. 主要材料：工字钢、脚手架连接件、脚手架杆件等。
2. 具体尺寸：工字钢的尺寸根据具体需要确定，一般为6米长，80毫米宽，50毫米高。
三、悬挑脚手架搭设1. 确定悬挑脚手架的搭设位置和尺寸，根据实际情况选取适当的悬挑长度和高度。
2. 按照施工图纸上的位置和标注设置基础搭设点，用螺栓将工字钢固定在墙体上，确保牢固稳定。
3. 按照设计要求，根据悬挑脚手架的长度和高度，将脚手架连接件和脚手架杆件组装起来，形成稳定的脚手架结构。
4. 将组装好的脚手架结构悬挂在工字钢上，保证脚手架与工字钢之间的连接紧固可靠。
四、悬挑脚手架安全检查1. 检查悬挑脚手架的平整度和稳定性，确保结构牢固，不松动。
2. 检查脚手架的支撑点，确保承重均匀，不发生倾斜和下沉。
3. 检查脚手架连接点，确保连接紧固，不松动。
4. 检查脚手架板面，确保平整无裂缝，上面没有杂物。
五、施工操作注意事项1. 在使用悬挑脚手架前，了解和掌握悬挑脚手架的使用方法和安全操作规程。
2. 工人必须穿戴好安全防护用品，并接受相关的安全培训。
3. 悬挑脚手架使用期间，禁止在脚手架上堆放过重物品或进行危险操作。
4. 施工过程中要注意风力和外力对悬挑脚手架的影响，必要时进行加固和防护。
5. 施工完毕后，及时清理现场，拆除悬挑脚手架并收回材料。
通过以上方案，可以确保工字钢悬挑脚手架施工的安全和高效。
但在具体施工中，还要根据实际情况和工地要求进行调整和优化，不断提高施工质量和效率。
同时，严格遵守施工安全规范，加强监督和管理，确保施工过程中不发生安全事故。
工字钢悬挑脚手架专项施工方案 (一)
工字钢悬挑脚手架专项施工方案 (一)
工字钢悬挑脚手架专项施工方案
随着建筑工程的不断发展，脚手架已成为建筑工程中的重要工具。
为
保证施工质量和安全性，工字钢悬挑脚手架被广泛使用。
本文将针对
工字钢悬挑脚手架专项施工方案进行详细阐述。
一、准备工作
在施工前，必须做好一系列准备工作。
首先，应对工作场所进行勘测
并确定参考点。
其次，应制定详细的施工图纸和相关工艺流程、施工
安全规范等。
最后，必须确定好施工人员人数，以及所需的设备、材料、工具等。
二、悬挑架的搭设
悬挑架的搭设是整个施工过程的重头戏，必须严格遵循安全规范和工
艺流程。
首先，要在悬挑架的下部进行支撑搭设。
然后，使用脚手架
竿开始进行悬挑架的搭设。
在上部搭设时，必须严格控制高度和角度，并使用专用的蜗杆进行调整和稳定。
三、悬挑架的加固
为了保证悬挑架的稳定性，必须进行加固。
首先，可以在每个竿子上
加装支承台，同时加固竿子和托板的连接处。
其次，需要加装斜杠，
以增加悬挑架的稳定性。
四、安全措施
在工字钢悬挑脚手架施工过程中，必须严格按照安全规范进行操作，确保施工人员的安全。
首先，施工现场必须设立警示标志，以防止行人误入。
其次，施工人员必须戴好安全帽和防滑鞋，并使用安全带。
最后，必须定期检查和维护设备，确保施工安全。
以上就是工字钢悬挑脚手架专项施工方案的详细阐述。
通过合理的准备工作、严谨的搭设过程、有效的加固措施以及严格的安全措施，可以确保施工的顺利、安全和高效。
外墙悬挑脚手架施工方案(18号工字钢、悬挑高度20m)
金源风景住宅小区1#、2#住宅楼外墙悬挑脚手架施工方案一、工程概况本工程是山西元宇房地产开发有限公司投资开发的金源风景住宅小区1#、2#住宅楼工程，本工程总建筑面积49080.86M2,框架剪力墙结构，地下二层、地上二十八层，建筑总高度为87.0m。
本工程山西筑城建筑设计有限公司设计，山西省建设监理有限公司监理，山西省宏图建设工程有限公司施工总承包。
二、编制依据《建筑施工计算手册》中国建筑工业出版社；《建筑施工手册》第四版中国建筑工业出版社；《钢结构设计规范》中国建筑工业出版社；《建筑结构荷载规范》中国建筑工业出版社；《建筑施工脚手架实用手册(含垂直运输设施)》中国建筑工业出版社；《建筑施工扣件式钢管脚手架安全技术规范》中国建筑工业出版社；《混凝土结构设计规范》中国建筑工业出版社；《建筑施工安全检查标准》中国建筑工业出版社。
工程设计文件。
三、方案选择根据本工程地下室外墙需要回填等特点，因此在地下室及一、二层主体结构施工时，沿结构外围搭设临时施工围护架，待地下室外回填完以后再搭设落地式钢管脚手架作为装修施工的操作架；地下一层层顶开始至屋面女儿墙顶搭设悬挑式钢管脚手架作为主体结构施工期间间的围护架。
悬挑式脚手架采用3米长的普通热轧18号工字钢为悬挑梁，用φ48×3.5钢管搭设，双排脚手架的净宽度取0.8，立杆纵距为1.5m米，步距为0.75--1.5米，悬臂工字钢与结构楼板采用U 型钢筋固定环，固定环采用直径16的HPB235钢筋，固定环环预埋在混凝土楼板底层钢筋位置，并与混凝土板底层钢筋绑扎牢固。
脚手架与主体结构之间采用钢管作为连接件连接，在脚手架的外立面挂设密目式安全网，操作层满铺木板。
悬挑脚手架每次悬挑6层，该工程设六次悬挑。
悬挑式脚手架搭设示意图四、脚手架搭设1、落地式脚手架在搭设前，首先对脚手架的基础进行处理。
将回填土按要求夯实平整，在立杆下面铺设方木，脚手架外侧设置200宽、最浅处200深的排水沟，排水沟沿脚手架周圈设置，在楼四角各设集水坑一个，保证脚手架基础无积水现象。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
工字钢悬挑脚手架施工方案（附计算书）
1.编制依据
《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130)
《建筑施工安全检查标准》(JGJ59)
《建筑施工高处作业安全技术》（JGJ80）
《钢结构设计规范》(GB50017)
《施工手册》(第五版)
施工图纸
2.工程概况
本工程为剪力墙结构，总建筑面积33085m2，混凝土墙体厚度200mm，地上分三个户型，共六个单元，首层即为标准层，层高2.8米。
此脚手架只做地上结构施工时的操作架和安全防护使用，不作为任何材料的堆放架，且不做装修使用。
3.脚手架布置原则
以结构外边线+0.35m作为外墙脚手架内排立柱的位置。
本工程所设计的地上结构外脚手架与地下结构脚手架为两个独
立的系统，地下部分脚手架升至二层，从三层开始搭设双排悬挑脚手架。
3.1脚手架的搭设
三层至十七层搭设双排悬挑脚手架，脚手架通过三层悬挑出
的?16工字钢梁；此脚手架只用作围护，不做材料堆放、不做装修。
南侧阳台部位搭设悬挑单排脚手架。
待地下肥槽回填完毕后，搭设双排落地脚手架。
4.脚手架所用材料
4.1钢管
脚手架钢管采用外径48mm，壁厚3.5mm的焊接钢管，钢管的检查必须符合下列规定：
新钢管：具有产品质量合格证和质量检验报告；钢管表面平直光滑，没有裂缝、结疤、分层、错位、硬弯、毛刺、压痕和深的划道；钢管外径、壁厚、端面等的偏差，符合《建筑施工扣件式钢管脚手架安全技术规范》的规定：外径-0.5mm、壁厚-0.5mm、钢管两端面切斜偏差1.7mm；钢管必须涂有防锈漆。
旧钢管：钢管表面锈蚀深度≤0.5mm；钢管弯曲变形符合《建筑施工扣件式钢管脚手架安全技术规范》表8.1.5的规定：各种杆件钢管的端部弯曲L≤1.5m，△≤5mm。
立杆钢管弯曲，当3m＜L≤4m，△≤12mm；当4m＜L≤6.5m，△≤20mm
平杆、斜杆的钢管弯曲L≤6.5m，△≤30mm。
扣件采用可锻铸铁制作的扣件，在螺栓拧紧扭力矩达65N·m时，不会发生破坏。
旧扣件使用前进行质量检查，有裂缝、变形的严禁使用，出现滑丝的螺栓必须更换。
4.2扣件
十字扣、一字扣、回转扣符合规范要求，与钢管管径相匹配。
使用机械性能不低于KT-33-8的可锻铸铁，附件材料符合Q235钢的规定，螺纹符合《普通螺纹》的规定。
4.3脚手板
木脚手板使用厚度50mm标准的杉木或松木板，板宽200-300mm，两端使用10-14号镀锌钢丝捆紧。
禁止使用有扭纹、破裂的木板。
4.4安全网
必须是经国家指定监督检验部门监定许可生产的厂家产品。
安全网：水平网为大眼锦纶网。
立网：为密目网。
5.脚手架设计
5.1悬挑脚手架
5.1.1双排悬挑脚手架
悬挑脚手架底部选用16号工字钢作为悬挑梁，间距为1.5m，长
度3.5m-4m，用Ф16的钢筋制作卡环将其预埋在楼面现浇顶板内，前一个地锚设置在距墙0.5m处，后一个设置在距墙2m处。
挑梁与钢丝绳（采用6*19、φ15.5）组成承力架。
然后在承力架上向上搭设双
排单立杆脚手架。
以上各层设置悬挑杆，在窗口位置设置拉结与结构拉结牢固,每隔三层设置钢丝绳卸荷，拉结点设在大模板最上一排的
螺栓孔上。
其他楼层板在设计位置预埋地锚，固定悬挑杆的地锚为Φ12圆钢，用扣件加横杆固定。
