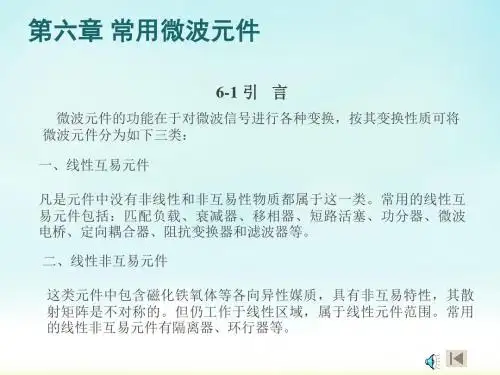

六常用微波元PPT课件
5-5 阻抗变换器
为了消除不良反射现象，可在其间接入一阻抗变换器，以获得良好的匹 配。
常用的阻抗变换器有两种：一种是由四分之一波长传输线段构成的阶 梯阻抗变换器(包括单节和多节)；另一种是渐变线阻抗变换器。
一、单节/4阻抗变换器
如右图所示，若主传输线的特性 阻抗为Z0，终端接一纯电阻性负 载ZL ，但ZL Z0，则可以在传输 线与负c
Zc
5-4 衰减器和移相器
衰减器和移相器均属于二端口网络。 衰减器的作用是对通过它的微波能量产生衰减； 移相器的作用是对通过它的微波信号产生一定的相移，微波能量可 无衰减地通过。
一、衰减器 理想的衰减器应是只有衰减而无相移的二端口网络，其散射矩 阵为
0 el
S el
（二）转接元件
在将不同类型的传输线或元件连接时，不仅要考虑阻抗匹配，而且 还应该考虑模式的变换。
1、同轴线波导转换器 连接同轴线与波导的元件，称为同轴线波导转换器，其结构如图所示。
2、波导微带转接器 通常在波导与微带线之间加一段脊波导过渡段来实现阻抗匹配。
3、 同轴线微带转接器
Z01、长度l=p0/4的传输线段来实
现匹配。
设此时T0面上的反射系数为，则
ZL Z0
ZL Z0 2 j Z0ZL tg l
上式取模为
1
1
2 Z
L
Z0
ZL Z0
2 1 2
sec
在中心频率附近，上式可近似为
Z L Z0 cos
2 Z0ZL
当 = 0时，此时反射系数的模达到最大值，随 变化的曲线，如图所示。 随 (或频率)作周期变化，周期为。如果设 为反射系数模的最大容许值， 则由/4阻抗变换器提供的工作带宽对应于图中限定的频率范围。由于当
常见微波元件PPT课件
• 尖劈形吸收体——小功率 • 楔形吸收体——大功率
中功率负载
大功率风冷匹配负载
3 2
4
波导型定向耦合器，其
1
4端口配置了一个小功 率匹配负载。
4
1
微带线型耦合器，其 4端口 配置了一个50 欧姆的匹配 负载。
• 短路负载 • 作用：将电磁能量全部反射回去 • 基本要求： 保证接触处||=1；当活塞移动时，接触损耗变化小；大功率时，活塞与波导壁间不应 产生打火现象。 • 种类：
隔离口④：一路经lg/4、另一路经3lg/4（等幅反相）在④口输出，④无输出。
由端口①输入的功率：
端口①匹配无反射；
S11 0
直通臂②输出功率为一半，相位滞后 /2；
耦合臂③输出功率为一半，相位滞后 ；
隔离口④无输出。
S41 0
分支耦合线具有结构对称性，其任一
端口都可作输入端口，两输出端口总
是在与输入端口相反的一边。
• 同轴线微带转换器
① 工作原理：同轴线中心导体 电流在微带线上激励场
② 注意：与微带连接处的同轴 线内导体的直径的选取与微 带线的特性阻抗有关，通常 使内导体直径等于微带线宽 度。
• 波导微带转换器
作用：将TE10 波转换为TEM 工作原理：在波导与微带线之间加一段脊波导过渡段，使微带线与波
3 1
E-T的S矩阵为：
2
1
1
1
2
2
2
S
1
1
1
2
2
2
1
1
0
2
2
H-T分支
1. 当信号由③口入时，①和②口都有等幅同 相输出
2. 当信号由1和2端口等幅同相输入时，3端口 输出最大
中功率负载
大功率风冷匹配负载
3 2
4
波导型定向耦合器，其
1
4端口配置了一个小功 率匹配负载。
4
1
微带线型耦合器，其 4端口 配置了一个50 欧姆的匹配 负载。
• 短路负载 • 作用：将电磁能量全部反射回去 • 基本要求： 保证接触处||=1；当活塞移动时，接触损耗变化小；大功率时，活塞与波导壁间不应 产生打火现象。 • 种类：
隔离口④：一路经lg/4、另一路经3lg/4（等幅反相）在④口输出，④无输出。
由端口①输入的功率：
端口①匹配无反射；
S11 0
直通臂②输出功率为一半，相位滞后 /2；
耦合臂③输出功率为一半，相位滞后 ；
隔离口④无输出。
S41 0
分支耦合线具有结构对称性，其任一
端口都可作输入端口，两输出端口总
是在与输入端口相反的一边。
• 同轴线微带转换器
① 工作原理：同轴线中心导体 电流在微带线上激励场
② 注意：与微带连接处的同轴 线内导体的直径的选取与微 带线的特性阻抗有关，通常 使内导体直径等于微带线宽 度。
• 波导微带转换器
作用：将TE10 波转换为TEM 工作原理：在波导与微带线之间加一段脊波导过渡段，使微带线与波
3 1
E-T的S矩阵为：
2
1
1
1
2
2
2
S
1
1
1
2
2
2
1
1
0
2
2
H-T分支
1. 当信号由③口入时，①和②口都有等幅同 相输出
2. 当信号由1和2端口等幅同相输入时，3端口 输出最大
第六章-常用微波元件2复习课程
双T接头可等效为一个可逆无耗四端口网络，其散射参量矩 阵为
S11 [S] S12
SS1143
S12 S11 S13 S14
S13 S13 S33
0
S1，由于连接处结构突变，即使双T各臂均接匹配 负载，接头处也会产生反射，为了消除反射，通常在接头处加入匹 配元件(如螺钉、膜片或锥体等)，就可以得到匹配的双T，它具有下 列重要性质：
R3 Z023
如以输入电阻表示功率比，则
P2 Zin3 R2 Z023 1 P3 Zin2 Z022 R3 k2
可解得
Z02Z0 k1k2
1 k2
Z03 Z0
k3
一、波导的T形接头
6-8 波导匹配双T
矩形波导的T形接头有E-T接头和H-T接头两种，如图所示。其中E-T 接头的分支波导宽面与主波导中TE10模的电场所在平面平行；H-T接头 的分支波导的宽面与主波导中TE10模的磁场所在的平面平行。
想短路，②端口理想匹配，则④端口输
出功率为
。
6-9 微波滤波器
微波滤波器是用来分离不同频率微波信号的一种器件。
微波滤波器按作用分类，可划分为低通、高通、带通和带阻等四 种类型的滤波器，如下图所示。
为了描述滤波器的滤波特性，一般常用的是插入衰减随频 率变化的曲线。插入衰减的定义为
LA
10log
Pi PL
0 0 1 1 [S] 1 0 0 1 1
2 1 1 0 0 1 1 0 0
8-18 如图所示E-T分支，其臂2接短路活塞，请问
短路活塞与对称中心平面的距离l为多少时， 臂3的负载得到最大功率或最小功率？
解：
2端口输出的信号经 短路器全部反射回来。
当第二个端口的反射
微波技术基础微波元器件第六章
上式取模为
1
2 2 Z Z 0 L 1 sec ZL Z0 12
在中微波技术》
ZL Z0 2 Z0 ZL
cos
6-2 变换元件---阻抗变换器
当 = 0时，此时反射系数的模达到最大值，可以画出 随 变化的 曲线，如图所示。 随 (或频率)作周期变化，周期为。如果设 Γ m 为反 射系数模的最大容许值，则由/4阻抗变换器提供的工作带宽对应于图中 限定的频率范围。由于当 偏离时曲线急速下降，所以工作带宽是很窄 的。
《微波技术》
6-2 变换元件---阻抗变换器
当 m时
m arccos
2 1
m 2 m
Z0 ZL
Z L Z0
通常用分数带宽Wq表示频带宽度，Wq与 m有如下关系
f 2 f1 2 1 π m m 4 Wq 2 m f0 0 π2 π
当已知ZL 和Z0，且给定频带内容许的 m 时，则由式可计算出相对 带宽Wq值；反之，若给定Wq值，也可求出变换器的 m，计算中 m取小 于/2的值。
对于单一频率或窄频带的阻抗匹配来说，一般单节变换器提供的 带宽能够满足要求。但如果要求在宽频带内实现阻抗匹配，那就必须 采用下面要讨论的多节阶梯阻抗变换器或渐变线阻抗变换器。 《微波技术》
当Γ0, Γ1, … 等值给定时, 上式右端为余 弦函数cosθ的多项式, 满足|Γ|=0的cosθ 有很多解, 亦即有许多λg使|Γ|=0。这就 是说，在许多工作频率上都能实现阻抗匹 配, 从而拓宽了频带。显然, 阶梯级数越 多, 频带越宽。
6-2 变换元件---阻抗变换器
三、渐变线阻抗变换器 所谓渐变线，是指其特性阻抗按一定规律平滑地由一条传输线的 特性阻抗过渡到另一条传输线的特性阻抗。 只要增加/4阶梯阻抗变换器的节数，就能增宽工作频带。然而， 节数的增加，导致变换器的总长度也随之增加。如果选用渐变线，则 既可增宽频带又不致使变换器尺寸过大。 渐变线可以看作是由阶梯数目无限增多而每个阶梯段长度无限缩 短的阶梯变换器演变而来，如图所示。 渐变线输入端总的反射系 数in为
微波元器件
1
但高次模式不能传输，
不能输出。
T
2
3臂输入， 4臂无输出
2
4臂输入， 3臂无输出
4、波导魔T（四端口元件） 3（E）
调匹配的装置
2
1 • 主要特性：
4（H）
• 任何端口都与外接传输线相匹配；3、4匹配之后，1、2
自动匹配；
• 3输入：1、2等幅、反相输出，4无输出；
• 4输入：1、2等幅、同相输出，3无输出；
四、波导滤波器
• 销钉型
• 膜片型
9. 3 终端元件（单端口元件）
一、匹配负载：
• 作用：接在传输线的终端，尽量吸收全部入射功率，保证 传输线的终端无反射，其驻波比在 1.05 左右 ～ 1.1 左右；
• 工作原理：元件中采用高阻衰减材料、吸波材料，吸收 入射的电磁波；
• 特点：吸波材料与空气的界面应做成渐变式过渡，减 小反射； 高功率匹配负载需要散热装置，将吸收的电磁 能转化成的热能散发出去。
1、波导式匹配负载
•体积式吸收体
பைடு நூலகம்•片式吸收体
• 大功率匹配干负载
• 大功率匹配水负载 水
散热片
入 出
2、同轴线式匹配负载
• 同轴匹配干负载
吸波材料
3、微带线式匹配负载 • 渐变式
导体带 介质 薄膜电阻
• 匹配阻抗式
开路
• 半圆式
g 4
二、短路器：
• 提供尽量大的反射系数； • 最好可自由移动； • 可移动短路活塞：接触式：物理接触
2、串联电感：
• 预备知识：
Zc
l
一段无耗短传输线
等效
L/2 L/2
L Zcl 2 2v p
第6章微波谐振器-PPT精品文档
(c)
Microwave Technique
f 0
d ,N连续
(d )
f 0
d (e)
6.1 串联和并联谐振电路
6.1.1串联谐振电路
谐振时 Zin R
0
1 LC
Q0L 1 R 0RC
Figure 6.1 A series RLC resonator and its response. (a) The series RLC circuit. (b) The input impedance magnitude versus frequency.
在其上呈驻波分布，即电磁能量不能传输，只能来回振荡。因此微 波谐振器是具有储能与选频特性的微波元件。
Microwave Technique
引言
LC谐振器的作用
低频…
谐振腔的作用
微波…
LC谐振器在微波频段的缺点：
a. 尺寸变小，储能空间小，容量低；
b. 损耗增加：辐射损耗、欧姆损耗及介质热损耗增大， 品质因数低，频率选择性差 。
微波屏蔽腔的谐振频率
Microwave Technique
微波屏蔽腔的谐振频率
Microwave Technique
Microwave Technique
Microwave Technique
6.4 圆波导谐振腔
概述：圆柱谐振腔是由一段长度为l， 两端短路的圆波导构成，其圆柱腔半 径为R。圆柱腔中场分布分析方法和 谐振波长的计算与矩形腔相同。
6.2.2
6.2 传输线谐振器
Microwave Technique
6.2.3
6.2 传输线谐振器
Microwave Technique
Microwave Technique
f 0
d ,N连续
(d )
f 0
d (e)
6.1 串联和并联谐振电路
6.1.1串联谐振电路
谐振时 Zin R
0
1 LC
Q0L 1 R 0RC
Figure 6.1 A series RLC resonator and its response. (a) The series RLC circuit. (b) The input impedance magnitude versus frequency.
在其上呈驻波分布，即电磁能量不能传输，只能来回振荡。因此微 波谐振器是具有储能与选频特性的微波元件。
Microwave Technique
引言
LC谐振器的作用
低频…
谐振腔的作用
微波…
LC谐振器在微波频段的缺点：
a. 尺寸变小，储能空间小，容量低；
b. 损耗增加：辐射损耗、欧姆损耗及介质热损耗增大， 品质因数低，频率选择性差 。
微波屏蔽腔的谐振频率
Microwave Technique
微波屏蔽腔的谐振频率
Microwave Technique
Microwave Technique
Microwave Technique
6.4 圆波导谐振腔
概述：圆柱谐振腔是由一段长度为l， 两端短路的圆波导构成，其圆柱腔半 径为R。圆柱腔中场分布分析方法和 谐振波长的计算与矩形腔相同。
6.2.2
6.2 传输线谐振器
Microwave Technique
6.2.3
6.2 传输线谐振器
Microwave Technique
《微波元器件介绍》课件
《微波元器件介绍》PPT 课件
微波元器件是通信和雷达等领域中的重要组成部分。本课件将介绍微波元器 件的应用、分类、选型原则、关键技术以及发展趋势。
1. 简介
微波元器件是用于处理和传输微波信号的电子器件。广泛应用于通信、雷达、 卫星通信、无线电天线和导航系统等领域。
• 什么是微波元器件 • 微波元器件的应用领域 • 微波元器件的分类
2. 常见的微波元器件
射频开关
通过控制电路的开关状态，实现对微波信号 的开关和切换，广泛应用于无线通信和雷达 系统。
耦合器
用于将微波信号从一个端口耦合到另一个端 口，常用于功率分配和天线系统。
功分器
将输入的微波信号均匀分配到多个输出端口， 常用于通信和雷达系统中的功率分配。
衰减器
用于减小微波信号的功率，常用于信号衰减 和匹配。
材料科学的进步将推动微波元器件的
设计优化与仿真技术应用
4
发展。
设计优化和仿真技术的应用将提高微 波元器件的性能和效率。
6. 总结
微波元器件在通信和雷达等领域中起着重要作用。随着技术的发展，微波元器件将继续提高集成度和性 能，推动通信技术的发展。 谢谢观看。
3.Байду номын сангаас微波元器件的选型原则
1 频率范围
选择适合所需频率范围的微波元器件。
3 功率处理能力
选择能够处理所需功率的微波元器件。
2 带宽与损耗
考虑微波元器件的带宽和损耗，确保符合 系统要求。
4 稳定性与可靠性
考虑微波元器件的稳定性和可靠性，确保 长期运行稳定。
4. 微波元器件的关键技术
封装与加工工艺
微波元器件的封装和加工工 艺需要考虑对微波信号的影 响。
材料选择与制备
微波元器件是通信和雷达等领域中的重要组成部分。本课件将介绍微波元器 件的应用、分类、选型原则、关键技术以及发展趋势。
1. 简介
微波元器件是用于处理和传输微波信号的电子器件。广泛应用于通信、雷达、 卫星通信、无线电天线和导航系统等领域。
• 什么是微波元器件 • 微波元器件的应用领域 • 微波元器件的分类
2. 常见的微波元器件
射频开关
通过控制电路的开关状态，实现对微波信号 的开关和切换，广泛应用于无线通信和雷达 系统。
耦合器
用于将微波信号从一个端口耦合到另一个端 口，常用于功率分配和天线系统。
功分器
将输入的微波信号均匀分配到多个输出端口， 常用于通信和雷达系统中的功率分配。
衰减器
用于减小微波信号的功率，常用于信号衰减 和匹配。
材料科学的进步将推动微波元器件的
设计优化与仿真技术应用
4
发展。
设计优化和仿真技术的应用将提高微 波元器件的性能和效率。
6. 总结
微波元器件在通信和雷达等领域中起着重要作用。随着技术的发展，微波元器件将继续提高集成度和性 能，推动通信技术的发展。 谢谢观看。
3.Байду номын сангаас微波元器件的选型原则
1 频率范围
选择适合所需频率范围的微波元器件。
3 功率处理能力
选择能够处理所需功率的微波元器件。
2 带宽与损耗
考虑微波元器件的带宽和损耗，确保符合 系统要求。
4 稳定性与可靠性
考虑微波元器件的稳定性和可靠性，确保 长期运行稳定。
4. 微波元器件的关键技术
封装与加工工艺
微波元器件的封装和加工工 艺需要考虑对微波信号的影 响。
材料选择与制备
微波课件.ppt
三.圆波导中的三个主要波型 1.H11波(n=i=1)
讨论: ① 场结构
磁力线 电力线
②.单模问题 单模传输的条件：2.62a<λ<3.41a 存在极化简并：水平极化和垂直极化
磁力线 电力线
由于H11模存在极化简并，所以没有完全实 现波导的单模传输。
水平极化和垂直极化是两种不同的模式，传 输特性完全一致，不可能通过波导尺寸的选 择除去其中一个。在传输过程中，遇到不均 匀性时，两个模式不再简并，会使场结构的 极化面产生旋转
[1] 电子经过的地方有足够强的电场,且电场方向 与电子运动方向一致.这样,电场才能对电子起加 速或减速的作用,从而交换能量.
[2] 腔中电子穿过的作用间隙要小,以保证足够小 的渡越时间
根据以上要求,在微波管中采用的谐振腔有一个很 小的作用间隙,在其中集中了相当长的电场.满足 以上要求的谐振腔为环型谐振腔
根据安培环路定理有:
磁力线
注意:电力线与磁力线同相位 电力线
1.定义:电流强度
3.根据特性阻抗的定义: 4.平均功率损耗: 6.内导体单位长度上的损耗
同轴线中也存在高次模式 可以证明截止波长最大的色散模式为H11,且 有:
目前采用特性阻抗为75Ω和50Ω的两种同轴 传输线,前者决定于衰减最小,后者兼顾通过功 率大与衰减小的两个要求折中.
③波阻抗和特性阻抗
波导内为空气时的衰减系数（导体衰减）：
2. E01波 ①场表达式
②场结构
电力线 磁力线
场的特点:
① 轴对称性
② r=0 附近仅有z向的电场分量，这一特 点可有效的同轴向运动的电子交换能 量——电子直线加速器。
③ 壁电流仅有z向分量
3. H01波 n=0, i= 1 代入H波的场分量表达式:
讨论: ① 场结构
磁力线 电力线
②.单模问题 单模传输的条件：2.62a<λ<3.41a 存在极化简并：水平极化和垂直极化
磁力线 电力线
由于H11模存在极化简并，所以没有完全实 现波导的单模传输。
水平极化和垂直极化是两种不同的模式，传 输特性完全一致，不可能通过波导尺寸的选 择除去其中一个。在传输过程中，遇到不均 匀性时，两个模式不再简并，会使场结构的 极化面产生旋转
[1] 电子经过的地方有足够强的电场,且电场方向 与电子运动方向一致.这样,电场才能对电子起加 速或减速的作用,从而交换能量.
[2] 腔中电子穿过的作用间隙要小,以保证足够小 的渡越时间
根据以上要求,在微波管中采用的谐振腔有一个很 小的作用间隙,在其中集中了相当长的电场.满足 以上要求的谐振腔为环型谐振腔
根据安培环路定理有:
磁力线
注意:电力线与磁力线同相位 电力线
1.定义:电流强度
3.根据特性阻抗的定义: 4.平均功率损耗: 6.内导体单位长度上的损耗
同轴线中也存在高次模式 可以证明截止波长最大的色散模式为H11,且 有:
目前采用特性阻抗为75Ω和50Ω的两种同轴 传输线,前者决定于衰减最小,后者兼顾通过功 率大与衰减小的两个要求折中.
③波阻抗和特性阻抗
波导内为空气时的衰减系数（导体衰减）：
2. E01波 ①场表达式
②场结构
电力线 磁力线
场的特点:
① 轴对称性
② r=0 附近仅有z向的电场分量，这一特 点可有效的同轴向运动的电子交换能 量——电子直线加速器。
③ 壁电流仅有z向分量
3. H01波 n=0, i= 1 代入H波的场分量表达式:
微波技术 第六章 微波元件
第六章微波元件§6-1 引言在微波系统中，实现对微波信号的定向传输、衰减、隔离、滤波、相位控制、波型与极化变换、阻抗变换与调配等功能作用的，统称为微波元（器）件。
微波元件的型式和种类很多，其中有些与低频元件的作用相似。
如在波导横截面中插入金属膜片或销钉，起类似低频中的电感、电容的作用；沿波导轴线放置适当长度的吸收片，可以起消耗电磁能量的作用，相当于低频中的衰减器；在E面或H面使波导分支，可以起类似于低频中的串联、并联作用，等等。
将若干微导元件组合起来，可以得到各种重要组件。
如在波导中将膜片或销钉放在适当位置，可以构成谐振腔；由适当组合的谐振腔，可以得到不同要求的微波滤波器等等。
但是，有不少微波元件在低频电路中是没有的。
如滤除寄生波的滤除器，波型变换器，极化变换器等。
由于微波属于分布参数系统，因此绝大多数现波元件的分析和设计问题，严格地讲是一个过错整流器的电磁场边值问题。
由于边界条件比较复杂，利用场的方法进行分析，涉及到复杂的电磁理论和应用数学问题，因此是十分繁难的。
只有少数几何形状比较简单的元件才能利用该方法进行严格的求解。
目前，最切实际的方法是以场的物理概念作指导，采用网络的方法（即等效电路法），场、路结合进行分析和综合，最后将所得结果用场结构元件去模拟。
所以，等效电路法是研究微波元件的基本方法。
微波系统是由许多元件和均匀传输线组成的，应力求做到在连接外没有反射，亦即处于阻抗匹配状态。
由于微波元件种类繁多，本章不可能全部涉及，只能选择其中最主要的，作以较详细的论述。
§6-2 终端负载终端我载是一种单口元件。
常用的终端负载有两类，一类是匹配负载，一类是可变短路器。
这些终端装置广泛地用于实验室，以测量微波元件的阻抗和散射参量。
匹配负载是用来全部吸收入射波功率，保证传输系统的终端不产生反射的终端装置，它相当于终接特性阻抗的线。
可变短路器是一种可调整的电抗性负载，是用来把入射波功率全部反射的终端装置。
微波技术-第6章常用微波元件
第六章 常用微波元件
§6.1
§6.2 §6.3 §6.4
一端口元件
二端口元件 三端口元件 四端口元件
§6.1 一端口元件
短路负载 一端口元件 匹配负载 单端口部件
一端口散射参量：
Z Z0 S11 Z Z0
1 ．短路负载
短路器，可调短路活塞。 Z L 0 要求： 1）保证接触处的损耗小， 1 ； 2）当活塞移动时，接触损耗变化小； 3）大功率时，活塞与波导壁间不应产生打火现象。 可用为调配器、纯电抗元件。 输入阻抗：
a. 单孔耦合器
单孔耦合器。为获得定向性，该单孔需用开在两个矩 形波导的公共宽壁上。 在制造和应用上都有缺点，较少采用。
b. 波导双孔定向耦合器
公共宽臂（或窄臂）上相距 g 0 / 4 的双孔耦合器。如图：
设电磁波由端口①输入，大部分波向端口②传输，一部分 波通过两个孔耦合到副波导中。由于两孔相距 g 0 / 4 ，结 果在端口③方向的波相位同相而增强，在端口④方向则因 相位反相而相互抵消。
2 2
S12 S 22 1
2 2
1、连接元件
3、相移与衰减元件
2、匹配元件
4、波型变换元件
1.
连接元件
连接元件的作用是将作用不同的微波元件连接成完整的系统。
波导平法兰接头 特点：体积小，频带宽 加工方便， 接触表面光洁度较高
波导扼流法兰接头 特点：功率容量大， 频带较窄， 接触表面光洁度要求不高
4．波型变换元件
导行系统的主模不同，因此从一种模式过渡到另一模 式 的电磁波需使用波型变换元件。 设计的一般原则是抑制杂模的产生和阻抗匹配。 同轴—矩形波导过渡器 （要求在20%带宽内，
驻波比小于1.1）。
§6.1
§6.2 §6.3 §6.4
一端口元件
二端口元件 三端口元件 四端口元件
§6.1 一端口元件
短路负载 一端口元件 匹配负载 单端口部件
一端口散射参量：
Z Z0 S11 Z Z0
1 ．短路负载
短路器，可调短路活塞。 Z L 0 要求： 1）保证接触处的损耗小， 1 ； 2）当活塞移动时，接触损耗变化小； 3）大功率时，活塞与波导壁间不应产生打火现象。 可用为调配器、纯电抗元件。 输入阻抗：
a. 单孔耦合器
单孔耦合器。为获得定向性，该单孔需用开在两个矩 形波导的公共宽壁上。 在制造和应用上都有缺点，较少采用。
b. 波导双孔定向耦合器
公共宽臂（或窄臂）上相距 g 0 / 4 的双孔耦合器。如图：
设电磁波由端口①输入，大部分波向端口②传输，一部分 波通过两个孔耦合到副波导中。由于两孔相距 g 0 / 4 ，结 果在端口③方向的波相位同相而增强，在端口④方向则因 相位反相而相互抵消。
2 2
S12 S 22 1
2 2
1、连接元件
3、相移与衰减元件
2、匹配元件
4、波型变换元件
1.
连接元件
连接元件的作用是将作用不同的微波元件连接成完整的系统。
波导平法兰接头 特点：体积小，频带宽 加工方便， 接触表面光洁度较高
波导扼流法兰接头 特点：功率容量大， 频带较窄， 接触表面光洁度要求不高
4．波型变换元件
导行系统的主模不同，因此从一种模式过渡到另一模 式 的电磁波需使用波型变换元件。 设计的一般原则是抑制杂模的产生和阻抗匹配。 同轴—矩形波导过渡器 （要求在20%带宽内，
驻波比小于1.1）。
