已知电缆截面及根数确定桥架尺寸

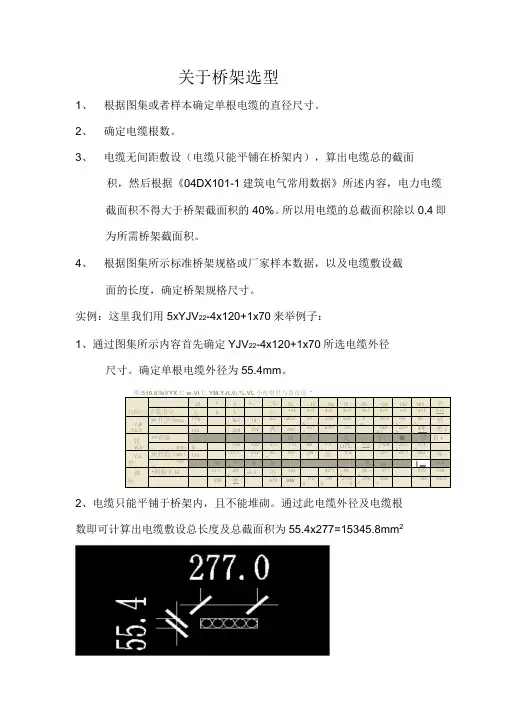

关于桥架选型1、根据图集或者样本确定单根电缆的直径尺寸。
2、确定电缆根数。
3、电缆无间距敷设(电缆只能平铺在桥架内),算出电缆总的截面积,然后根据《04DX101-1建筑电气常用数据》所述内容,电力电缆截面积不得大于桥架截面积的40%。
所以用电缆的总截面积除以0.4即为所需桥架截面积。
4、根据图集所示标准桥架规格或厂家样本数据,以及电缆敷设截面的长度,确定桥架规格尺寸。
实例:这里我们用5xYJV22-4x120+1x70来举例子:1、通过图集所示内容首先确定YJV22-4x120+1x70所选电缆外径尺寸。
确定单根电缆外径为55.4mm。
期.510.6/lkVYX匕w.VI匕YM.YJLV t.%.VL小电财世与番市送“口即㈢25 461。
一lb 25 J5 5Q 70 95 120 150 185_ 加F我书立_5_ 6 5 5++£4+1 4+t 4+1 4+1 4+1 ++t 4+1 4+1YJ¥YJLV #4升空(mmJ 115j IE.I 19.622.* 26.2 2«,S3X4 saa 4就149.5 5A.160.5蚂工143 204 302 典4W9 651 8761)1K A|AAJ2299¥年翊3我VL¥**亦循;E加⑼礼呼事口■强丽百1 rnm,3Si 290 400 523712 B411tsIJ7L 170口2124 25345117YJL 也州扑芭(wn)170 -19,7 212 26.DMJ 34I 犯)*4.2 55+ 60.1 66J 匈mm1J如3C5锁知‘二,.吧24-1I■;*»*谑法•料粗彳El 21.12N6p6.2洱34J 42*) 46.952.4571679 7X31 550孙674 94611041412J17221572561Mil 44532、电缆只能平铺于桥架内,且不能堆砌。
电缆桥架线槽安装规范工艺施工图集
电缆桥架安装施工1 一般规定1.1 本章适用于电压为10KV及以下新建扩建的一般工业与民用建筑电缆、桥架安装和桥架内电缆敷设。
1.2 电缆桥架安装和桥架内电缆敷设,应按已批准的设计文件施工。
1.3 由支、吊、托架支撑的托盘(槽)或梯架直线段、弯通非直线段组合而成,敷设电缆具有连续性的刚性结构系统,为电缆桥架。
见图12.1.31.4 金属电缆桥架及其支架和引入或引出的金属电缆导管必须接地(PE)或接零(PEN)可靠,且必须符合下列规定:1.金属电缆桥架及支架全长应不少于2处与接地(PE)或接零(PEN)干线相连接;2.非镀锌电缆桥架间连接板的两端跨接线铜芯接地线,接地线最小允许截面积不小于4mm2;3.镀锌电缆桥架间连接板的两端不跨接接地线,但连接板两端不少于2个有防松螺帽或防松垫圈的连接固定螺栓。
1.5 电缆敷设严禁有绞拧、铠装压扁、护层断裂和表面严重划伤等缺陷。
1.6 电缆桥架处如有防火要求的场所,应采取防火隔离措施。
12.2 施工准备2.1 技术准备:1.按照已批准的施工组织设计(施工方案)进行技术、安全交底。
2.施工执行工艺标准、图集、规范齐全。
3.电缆桥架敷设前,应检查桥架敷设有无与其他设备、管线交叉或重叠无法施工的地方,施工前应与各工种、监理或建设单位及设计单位协商好,并作好记录,以保证施工顺利进行。
4.根据施工图或施工所用电缆应作好电缆牵引力的计算。
1.电缆桥架规格及型号必须符合设计要求,附件齐全;桥架与配件、附件和紧固件各种型钢均应采用镀锌标准件。
2.各种规格电缆桥架的直线段、弯通、桥架附件及支、吊架立柱及型钢等有产品合格证,桥架内外应光滑平整,无棱刺,不应有扭曲翘边等变形现象。
3.桥架订货或制作应按设计要求进行,不应有误,应反复校核以免造成浪费。
4.桥架安装选择需屏蔽电气干扰的电缆回路,有腐蚀的场所、易燃粉尘场所,应选用无盖无孔封闭型托盘,当需要因地制宜的场所,宜选用组装式托盘或有孔托盘及梯架;在容易积灰和其它需遮盖的环境或户外场所,宜带有盖板。
电缆桥架型号-电缆桥架规格

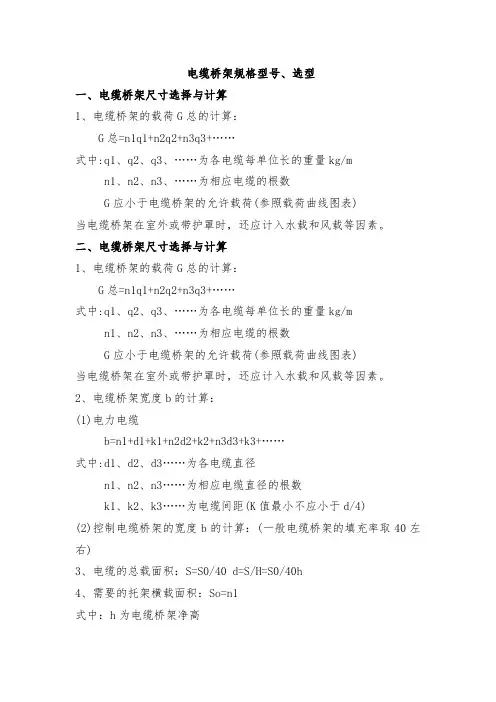

电缆桥架规格型号、选型一、电缆桥架尺寸选择与计算1、电缆桥架的载荷G总的计算:G总=n1q1+n2q2+n3q3+……式中:q1、q2、q3、……为各电缆每单位长的重量kg/mn1、n2、n3、……为相应电缆的根数G应小于电缆桥架的允许载荷(参照载荷曲线图表)当电缆桥架在室外或带护罩时,还应计入水载和风载等因素。
二、电缆桥架尺寸选择与计算1、电缆桥架的载荷G总的计算:G总=n1q1+n2q2+n3q3+……式中:q1、q2、q3、……为各电缆每单位长的重量kg/mn1、n2、n3、……为相应电缆的根数G应小于电缆桥架的允许载荷(参照载荷曲线图表)当电缆桥架在室外或带护罩时,还应计入水载和风载等因素。
2、电缆桥架宽度b的计算:(1)电力电缆b=n1+d1+k1+n2d2+k2+n3d3+k3+……式中:d1、d2、d3……为各电缆直径n1、n2、n3……为相应电缆直径的根数k1、k2、k3……为电缆间距(K值最小不应小于d/4)(2)控制电缆桥架的宽度b的计算:(一般电缆桥架的填充率取40左右)3、电缆的总载面积:S=S0/40 d=S/H=S0/40h4、需要的托架横载面积:So=n1式中:h为电缆桥架净高电线电缆桥架型号用以支承电缆的具备持续的刚性结构系统的总称。
电缆桥架是使电线、电缆、管缆铺设到达尺度化、系列化、通用化的电缆铺设安装。
这里须要提到一个线槽的概念,良多人把桥架与线槽混为一体,以为功效大体雷同,实在不然。
桥架(CT)与线槽(MR,也有注标SR)存在很大的差别,主要有桥架重要用于敷设电力电缆和节制电缆,线槽用于敷设导线跟通信线缆;桥架绝对大(200×100到600×200),/,线槽相对较小;桥架拐弯半径比较大,线槽大局部拐直角弯;桥架跨距比较大,线槽比拟小;因而固定支架差别较大,支吊架的个数差异大;固定、安装方法不同;在某些场合,桥架没盖,线槽通常全是带盖封锁的线槽来走线,桥架则是用来走电缆的。
电缆桥架尺寸标准
电缆桥架尺寸标准
电缆桥架的尺寸标准包括长度、宽度、高度和厚度。
以下为你提供其中三项的标准:
1. 宽度:常见的电缆桥架宽度有100mm、200mm、300mm、400mm、500mm、600mm、800mm和1000mm等。
不同的宽度适用于不同的敷设场景:100mm
桥架适用于敷设单层细小电缆,如电信室光缆等;200mm桥架适用于敷设电缆规模较小的场所,如住宅房屋内、办公区域内等;300mm桥架适用于中等尺寸电缆敷设,如一些大型企业、学校等场所的电缆布线;400mm或以上桥架适用于大型电缆敷设,如机房、工厂车间等。
2. 高度:常见的电缆桥架高度有50mm、100mm、150mm和200mm等。
