振镜扫描
扫描振镜的加工范围,聚焦光斑的约束因素,场镜 ,扩束镜 ,fθ透镜
武汉新特光电技术有限公司
激光扩束镜
扩束镜是能够改变激光光束直径和发散角的透镜组 件。从激光器发出的激光束具有一定的发 散角，对于激光加工来说，
只有通过扩束镜的调节使激光光束变为准直（平行）光 束，才能利用聚焦镜获得细小的高功率密 度光斑；在激光测距中，必
M
- 扩束镜连接方式：M 为螺纹连接；无 M 为圆柱直筒连接。
T
- T 为可调型扩束镜；无 T 为固定型扩束镜。
AA - 特殊要求，内部记录用途。
例子：BEST-10.6-3GM：固定型 10.6um 二氧化碳激光 3 倍扩束镜，砷化镓材料，螺纹连接。
BEST-10.6-3.5Z：固定型 10.6um 二氧化碳激光 3.5 倍扩束镜，硒化锌材料，圆柱直筒连接。
总长 L(mm)
30 30 40 40 50 50 69.7 69.7 89.8 89.8
筒外径 D(mm)
24 24 24 24 24 24 31 31 31 31
l
最大入射光 最大输出光直
(mm) 直径 (mm)
径 (mm)
7
14
6
7
14
5.6
14
6
5.6
14
5.3
16
6
5.3
16
5.75
23
6
总长 L （mm）
外径 D （mm）
l (mm)
BEST-10.6-2ZTL
2
40
24
8
BEST-10.6-2ZTLM
2
46
24
6
BEST-10.6-2.5ZTL

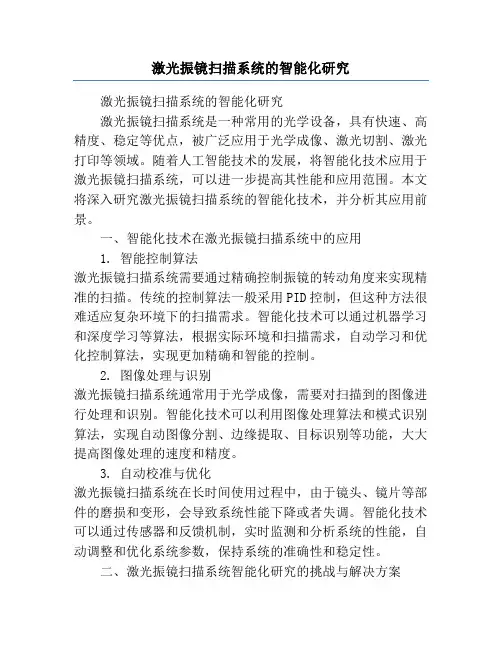

激光振镜扫描系统的智能化研究
激光振镜扫描系统的智能化研究激光振镜扫描系统的智能化研究激光振镜扫描系统是一种常用的光学设备，具有快速、高精度、稳定等优点，被广泛应用于光学成像、激光切割、激光打印等领域。
随着人工智能技术的发展，将智能化技术应用于激光振镜扫描系统，可以进一步提高其性能和应用范围。
本文将深入研究激光振镜扫描系统的智能化技术，并分析其应用前景。
一、智能化技术在激光振镜扫描系统中的应用1. 智能控制算法激光振镜扫描系统需要通过精确控制振镜的转动角度来实现精准的扫描。
传统的控制算法一般采用PID控制，但这种方法很难适应复杂环境下的扫描需求。
智能化技术可以通过机器学习和深度学习等算法，根据实际环境和扫描需求，自动学习和优化控制算法，实现更加精确和智能的控制。
2. 图像处理与识别激光振镜扫描系统通常用于光学成像，需要对扫描到的图像进行处理和识别。
智能化技术可以利用图像处理算法和模式识别算法，实现自动图像分割、边缘提取、目标识别等功能，大大提高图像处理的速度和精度。
3. 自动校准与优化激光振镜扫描系统在长时间使用过程中，由于镜头、镜片等部件的磨损和变形，会导致系统性能下降或者失调。
智能化技术可以通过传感器和反馈机制，实时监测和分析系统的性能，自动调整和优化系统参数，保持系统的准确性和稳定性。
二、激光振镜扫描系统智能化研究的挑战与解决方案1. 复杂的环境条件激光振镜扫描系统在实际应用中，常常会面临复杂的环境条件，如光照不均匀、噪声干扰、目标多样性等。
智能化技术需要克服这些困难，通过数据预处理和特征提取等方法，提高系统的适应性和鲁棒性。
2. 数据量大且复杂激光振镜扫描系统产生的数据量庞大且复杂，智能化技术需要有效地处理和分析这些数据，提取有用信息。
传感器和网络技术的发展为智能化技术提供了更好的数据获取和存储能力，但仍需要更高效的算法和方法来处理和分析数据。
3. 系统稳定性和可靠性要求高激光振镜扫描系统的稳定性和可靠性对于其应用效果至关重要。
扫描振镜的加工范围,聚焦光斑的约束因素,场镜 ,扩束镜 ,fθ透镜
3
60
24
8
BEST-10.6-3ZTM
3
66
24
6
BEST-10.6-4ZT
4
75.7
31
8
BEST-10.6-4ZTM
4
79.7
31
6
BEST-10.6-5ZT
5
95.8
31
8
BEST-10 .6-5ZTM
5
99.8
31
6
可调型喇叭筒扩束镜：有圆柱连接和螺纹连接两种，进口硒化锌材料。
产品型号
扩束倍 数
5.75
23
4.6
23
6
4.6
23
连接方式 (mm)
φ24 M22x0.75
φ24 M22x0.75
φ24 M22x0.75
φ31 M22x0.75
φ33 M22x0.75
固定型喇叭筒扩束镜：有圆柱连接和螺纹连接两种，进 口硒化锌材料。
地址：中国 武汉 东湖高新技术开发区光谷大道凌家山南路 1 号华科科技园 4 楼
光纤耦合单元
图2 这里还要提一点光纤的数值孔径：有很多人对这个数值孔径 （NA）不理解，下面稍加分析：NA=n sinφ，φ越大说明光纤导光 能力越强，一般光纤位于空气中（n 1），NA 一般在 0.14‐0.5 之间。
至此我们可以回到最初的疑问上面去：准直镜焦距是否越大，光 斑就越小。两家不同的公司，光纤，光束发散角什么的我们一概不知， 最后经过准直镜到达振镜的通光口径到底是多少我们都不知道。而我 们知道，聚焦光斑的大小就是取决于通光口径的大小（在其他条件相 同的情况下）
M
- 扩束镜连接方式：M 为螺纹连接；无 M 为圆柱直筒连接。
振镜扫描激光焊接机安全操作及保养规程
振镜扫描激光焊接机安全操作及保养规程为了确保振镜扫描激光焊接机的正常运行，保障操作人员的人身安全，并延长设备的使用寿命，下面给出了振镜扫描激光焊接机的安全操作及保养规程。
1. 安全操作规程1.1 操作人员应接受相关培训，掌握振镜扫描激光焊接机的操作知识和安全要求。
1.2 在操作振镜扫描激光焊接机之前，操作人员应穿戴好个人防护装备，包括防护眼镜、耐热手套和抗滑鞋。
1.3 在操作振镜扫描激光焊接机时，应保持工作环境整洁干净，避免杂物、碎屑等掉入设备内部，以免引起故障。
1.4 操作人员在调试、维修设备时，必须先关闭激光器，并通过安全设施进行锁定，以避免误操作导致激光器伤害。
1.5 操作人员在操作振镜扫描激光焊接机时，不得将手指、手臂或其他身体部位伸入焊接区域，以免被激光烫伤。
1.6 操作人员应严格按照操作手册中的操作流程进行操作，不得擅自调整设备的参数，以避免发生事故。
1.7 定期检查设备的电源线、水管等连接是否松动或损坏，如有问题应及时维修或更换，以避免漏电、水泄露等安全隐患。
2. 设备的保养规程2.1 按照操作手册的要求进行日常保养和定期保养，保持设备的清洁和正常工作。
2.2 定期检查设备的传动系统，并进行润滑，确保设备运行平稳，减少磨损。
2.3 检查激光器的工作状态，保持其稳定输出，若发现问题应及时维修或更换。
2.4 清洁设备的光学系统，定期清理镜片和透镜，避免灰尘、污渍影响焊接质量。
2.5 定期检查设备的冷却系统，清理水管和散热片，保证冷却效果，防止过热引起故障。
2.6 定期检查设备的电路系统，确保电源线、电路板等没有短路、断线等问题，防止电路故障。
2.7 注意设备的周围环境温度和湿度，保持在适宜的范围内，避免温湿度过高或过低对设备的影响。
2.8 定期校准设备的性能和焊接质量，确保设备的稳定性和焊接效果。
2.9 避免长时间过载使用设备，以免加速设备的磨损和故障发生。
综上所述，通过严格遵守振镜扫描激光焊接机的安全操作规程和定期进行设备保养，可以确保设备的安全运行和延长设备的使用寿命。
振镜原理
光学扫描振镜原理振镜是一种优良的矢量扫描器件。
它是一种特殊的摆动电机 ,基本原理是通电线圈在磁场中产生力矩 ,但与旋转电机不同 ,其转子上通过机械纽簧或电子的方法加有复位力矩 ,大小与转子偏离平衡位置的角度成正比 ,当线圈通以一定的电流而转子发生偏转到一定的角度时 ,电磁力矩与回复力矩大小相等 ,故不能象普通电机一样旋转 ,只能偏转 ,偏转角与电流成正比 ,与电流计一样 ,故振镜又叫电流计扫描振镜(galvanomet ric scanner) 。
扫描振镜其专业名词叫做高速扫描振镜Galvo scanning system。
所谓振镜，又可以称之为电流表计，它的设计思路完全沿袭电流表的设计方法，镜片取代了表针，而探头的信号由计算机控制的-5V—5V 或-10V－+10V 的直流信号取代，以完成预定的动作。
同转镜式扫描系统相同，这种典型的控制系统采用了一对折返镜，不同的是，驱动这套镜片的步进电机被伺服电机所取代，在这套控制系统中，位置传感器的使用和负反馈回路的设计思路进一步保证了系统的精度，整个系统的扫描速度和重复定位精度达到一个新的水平。
扫描振镜技术参数1.高速扫描振镜伺服驱动板参数说明:1.1电源电压±24V，最大±30V1.2模拟信号输入阻抗 100K±1%Ω1.3位置信号输出阻抗 1K±1%Ω1.4模拟位置信号输入范围±5V1.5位置信号输入比例系数 0.5V/°1.6位置信号输出比例系数 0.5V/°1.7 工作温度 0℃～40℃1.8伺服控制板尺寸长：96mm 宽：67mm 高：37mm2.LE8720高速扫描振镜马达的电气与机械特性:2.1小步长阶跃响应时间 0.7ms2.2线性度 99.9%，范围±20°2.3比例漂移最大40PPM/℃2.4零漂移最大10μRad2.5重复精度 8μRad2.6平均工作电流 2A2.7峰值电流 15A2.8带载镜片 20mm光斑以下2.9最大扫描角度（机械角）±20°2.10工作温度 0℃～40℃扫描振镜的应用简单的来讲振镜系统是一种由驱动板与高速摆动电机组成的一个高精度、高速度伺服控制系统，主要用于激光打标、激光内雕、舞台灯光控制、激光打孔，点阵激光医疗美容行业等。

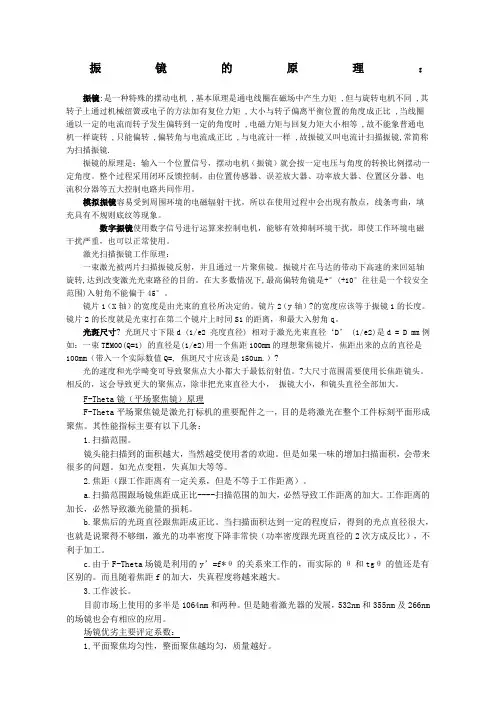

振镜的原理
振镜的原理：振镜:是一种特殊的摆动电机 ,基本原理是通电线圈在磁场中产生力矩 ,但与旋转电机不同 ,其转子上通过机械纽簧或电子的方法加有复位力矩 ,大小与转子偏离平衡位置的角度成正比 ,当线圈通以一定的电流而转子发生偏转到一定的角度时 ,电磁力矩与回复力矩大小相等 ,故不能象普通电机一样旋转 ,只能偏转 ,偏转角与电流成正比 ,与电流计一样 ,故振镜又叫电流计扫描振镜,常简称为扫描振镜.振镜的原理是：输入一个位置信号，摆动电机（振镜）就会按一定电压与角度的转换比例摆动一定角度。
整个过程采用闭环反馈控制，由位置传感器、误差放大器、功率放大器、位置区分器、电流积分器等五大控制电路共同作用。
模拟振镜容易受到周围环境的电磁辐射干扰，所以在使用过程中会出现有散点，线条弯曲，填充具有不规则底纹等现象。
数字振镜使用数字信号进行运算来控制电机，能够有效抑制环境干扰，即使工作环境电磁干扰严重，也可以正常使用。
激光扫描振镜工作原理：一束激光被两片扫描振镜反射，并且通过一片聚焦镜。
振镜片在马达的带动下高速的来回延轴旋转,达到改变激光光束路径的目的。
在大多数情况下,最高偏转角镜是+°(+10°往往是一个较安全范围)入射角不能偏于45°。
镜片1（X轴）的宽度是由光束的直径所决定的。
镜片2（y轴）?的宽度应该等于振镜1的长度。
镜片2的长度就是光束打在第二个镜片上时同S1的距离，和最大入射角q。
光斑尺寸? 光斑尺寸下限d (1/e2 亮度直径) 相对于激光光束直径‘D’ (1/e2)是d = D mm例如：一束TEM00(Q=1) 的直径是(1/e2)用一个焦距100mm的理想聚焦镜片，焦距出来的点的直径是100mm（带入一个实际数值Q=, 焦斑尺寸应该是150um.）?光的速度和光学畸变可导致聚焦点大小都大于最低衍射值。
?大尺寸范围需要使用长焦距镜头。
相反的，这会导致更大的聚焦点，除非把光束直径大小，振镜大小，和镜头直径全部加大。
激光焊接振镜的工作原理
激光焊接振镜的工作原理
激光焊接中的振镜是扫描控制光束的关键部件,其工作原理可以概括为:
一、振镜的功能
1. 振镜可以改变激光光束的方向。
2. 通过振镜的运动可以实现对光束的快速扫描。
3. 控制光斑在焊缝上高速移动,获得理想焊缝。
二、结构与类型
1. 平面振镜:平面镜由电磁驱动机构带动摆动。
2. 多面振镜:多面镜通过步进电机驱动旋转扫描。
3. 旋转单面镜:单面镜匀速旋转,光线依照反射定律偏转。
三、工作原理
1. 振镜的摆动或旋转改变入射光的反射角度。
2. 不同反射角度形成不同方向的出射光。
3. 受控制的振镜运动产生规律的光斑运动。
4. 光斑快速扫描覆盖焊接区域。
四、频率与扫描模式
1. 控制振镜摆动频率可改变扫描速度。
2. 电机带动振镜做定向运动实现不同扫描模式。
3. 中心逃逸等扫描模式使能量分布更均匀。
五、关键技术
1. 高动态响应的驱动控制系统。
2. 光学设计减少各向异性。
3. 扫描模式的运动学优化。
4. 与激光器功率匹配的rades设计。
振镜的技术直接影响着扫描的精细度和稳定性,是获得高质量激光焊接的关键部件。
其工作原理需要光机结合进行综合考虑与设计。
大族扫描振镜的功能
大族扫描振镜的功能嘿，朋友们！今天咱来聊聊大族扫描振镜这个厉害的玩意儿！你可别小瞧它，它就像是一个超级灵活的小助手，在很多领域都大显身手呢！咱先说说它在激光加工里的能耐。
想象一下，它就像一个超级精准的舞者，在激光的舞台上翩翩起舞，快速而又准确地引导着激光束，在各种材料上刻画出精美的图案或者进行精确的切割。
这可不是一般的厉害呀！要是没有它，那得费多大的劲儿才能做到这些呢？再讲讲它在医疗领域的表现。
就好像是医生的得力伙伴，帮助医生进行各种精细的治疗呢！比如说，在一些眼部手术中，它可以非常精确地控制激光的路径，确保手术的安全和成功。
这多了不起呀！还有啊，在科研领域，大族扫描振镜也是不可或缺的。
它就如同一个智慧的精灵，协助科学家们探索各种未知的领域，创造出一个又一个令人惊叹的成果。
它能让激光束按照科学家们的要求去行动，这可不是随便什么东西都能做到的哟！你说它怎么就能这么厉害呢？它那小巧的身躯里到底蕴含着怎样的魔力呢？其实啊，这都得益于它先进的技术和精湛的设计。
它能够快速地响应，精准地定位，就像一个训练有素的战士，随时准备着为我们冲锋陷阵。
而且哦，它还特别耐用呢！就跟咱家里的老黄牛似的，勤勤恳恳地工作，不轻易出毛病。
你想想，要是它三天两头就坏了，那得多耽误事儿呀！咱平时使用它的时候，可得好好爱护它呀。
就像对待咱的宝贝一样，给它一个合适的环境，定期给它做做保养。
这样它才能更好地为我们服务呀！总之，大族扫描振镜这个小家伙，可真是个了不起的存在！它在各个领域都发挥着重要的作用，给我们的生活带来了很多的便利和惊喜。
我们真应该好好感谢它呢！难道不是吗？原创不易，请尊重原创，谢谢!。
