音频参数测量及分析详解

音频参数测量及分析详解2014/7/7 16:35:04 来源:艾维音响网[提要]音频测量一般包括信号电压、频率、信噪比、谐波失真等基本参数。

大部分音频参数都可以由这几种基本参数音频测量一般包括信号电压、频率、信噪比、谐波失真等基本参数。

大部分音频参数都可以由这几种基本参数组合而成。

音频分析可以分为时域分析、频域分析、时频分析等几类。

由于信号的谐波失真对于音频测量比较重要，因此将其单独归类为失真分析。

以下分别介绍各种音频参数测量和音频分析。

1、基本参数测量音频测量中需要测量的基本参数主要有电压、频率、信噪比。

电压测试可以分为均方根电压(RMS)、平均电压和峰值电压等几种。

频率是音频测量中最基本的参数之一。

通常利用高频精密时钟作为基准来测量信号的频率。

测量频率时，在一个限定的时间内的输入信号和基准时钟同时计数，然后将两者的计数值比较后乘以基准时钟的频率就得到信号频率。

随着微处理芯片的运算速度的提高，信号的频率也可以利用快速傅立叶变换通过软件计算得到。

信噪比是音频设备的基本性能指标，是信号的有效电压与噪声电压的比值。

信噪比的计算公式为：在实际测量中，为方便起见，通常用带有噪声的信号总电压代替信号电压计算信噪比。

2、时域分析时域分析通常是将某种测试信号输入待测音频设备，观察设备输出信号的时域波形来评定设备的相关性能。

最常用的时域分析测试信号有正弦信号、方波信号、阶跃信号及单音突变信号等。

例如将正弦信号输入设备，观察输出信号时域波形失真就是一种时域分析方法。

方波分析具有良好的突变性及周期性，通过观察设备对方波信号的输出信号波形能够很好的检测设备的各项性能，因此方波信号成为最常用的时域分析信号。

图1是音频设备对方波的响应信号在半个周期(上升沿)内的具体描述。

描述方波响应有上升时间、峰值振荡、过冲量及倾斜度等几个最主要参数。

阶跃信号分析比较简单，主要用来检测音频设备对于信号突变的响应灵敏度。

阶跃信号分析的参数通常两个，就是阶跃响应信号的上升时间和脉冲宽度。

电视发射机幅频特性的测试方法比较

电视发射机幅频特性的测试方法比较董强生山东广播电视台，山东济南 250000摘要：文章简单介绍了电视发射机幅频特性的含义，详细分析了幅频特性失真产生的原因以及对发射机的影响，列举了幅频特性指标的几种常用测试方法，并对各种测试原理进行了分析比较。

关键词：电视发射机；指标测试；幅频特性中图分类号：TN948.530 引言当前，电视发射机主要是用来对彩色全电视信号进行调制、变频、高频放大。

而发射机的信号来源于一种复合信号，这种信号促使亮度与色度相互影响，同时在传输过程中，存在相位敏感等问题。

此外，发射机本身在工作中可以使高频大功率的宽带呈现放大状态，因此在处理信号时，其必然会影响运行过程中的自身的幅频特性指标，同时对发射机的输出图像效果和工作状态产生一定的影响。

幅频特性作为电视发射机的一项重要指标，必须定期对其测试和优化调整，但目前国内发射台站的测试设备配置水平参差不齐，因此测试的方法也会有所不同。

本文试图将几种常见的测试方法进行分析比较，为维护人员提供较为全面的测试思路和方法。

1 电视发射机幅频特性的含义从电视发射机对全电视信号的处理角度来看，不论是视频信号放大部分，还是射频通道的放大部分一般均由宽频放大器组成。

宽频放大器在工作带宽内，不同频率点信号的变化不可能为一个常数。

因此，经过发射机处理放大后的全电视信号，在发射机的工作带宽内的不同频率点上的幅度将存在一定的差异性。

这导致机器的工作带宽内幅频特性的曲线呈现起伏的状态，同时对发射机的工作状态产生一定的影响［1］。

幅频特性失真大小仅取决于传输通道的特性，而与被传送信号的幅度无关，属于线性失真的范畴。

电视发射机的幅频特性一般分为振幅/视频特性和振幅/射频特性两类。

其中振幅/视频特性是指当发射机输入一组叠加在恒定幅度亮度信号上的规定频率的等幅正弦信号进行调制时，输出端解调信号中对应不同频率的正弦信号幅度的变化。

振幅/射频特性是指当发射机输入一个振幅不变而频率可变的正弦信号进行调制时，输出已调信号中与不同调制频率相对应的两个边带振幅的变化。

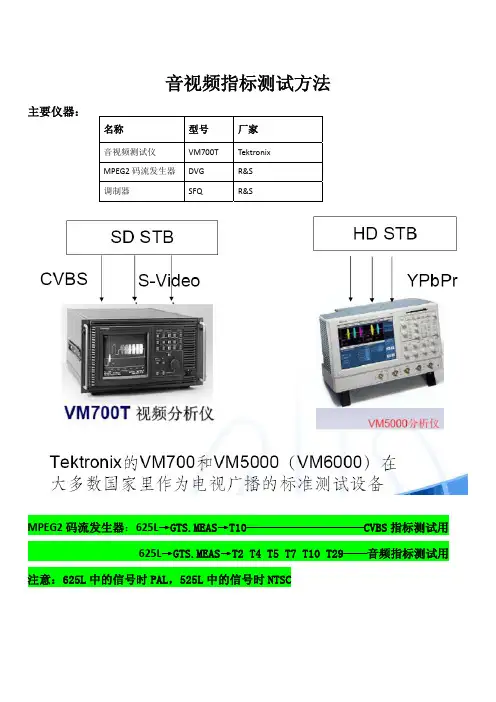

数字电视音视频指标测试方法

11 连续随机杂波信噪比
测试信号：625L→GTS.MEAS→T10CCITTO33.GTS
单位
要求
备注
测试信号
mV p− p
700 ± 30
100％白平场信号
mV p− p ns % %
0
% ns %
dB
dB
300 ± 20
10VB-C) ±5
亮度小斜坡信号 50%平场信号 6MHz 带宽测量
SDTV CVBS 视频测试信号波形：
（1） 100％白平场信号，
mV 700
100%
70 0 -300
（2）任一视频测试信号，
10% 0
平坦信号1 0-10 0%幅度可调
GB/T17309.1图3.2.1.5
（3） 2T 脉冲、调制的 20T 脉冲和条信号，
音频总谐波失真
Audio→Audio Analyzer
优先用 T29，因为 T29 测试要求严格
T29 或 T10
音频左右声道电平差 Audio→Audio Analyzer
T7：CCTR18.GTS 60Hz~18kHz 扫频信号
音频左右声道相位差 Audio→Audio Analyzer
T7：CCTR18.GTS 60Hz~18kHz 扫频信号
≤50（DVB-C） ±8（DVB-C）
（DVB-C） ±0.8±1.0+0.5/‐4
≥56 （加权值）
任一视频测试信号 2T 脉冲、调制的 20T
脉冲和条信号
彩色阶梯信号
2T 脉冲、调制的 20T 脉冲和条信号
0.5MHz～4.8MHz 4.8～5MHz
5.5MHz～6Mhz

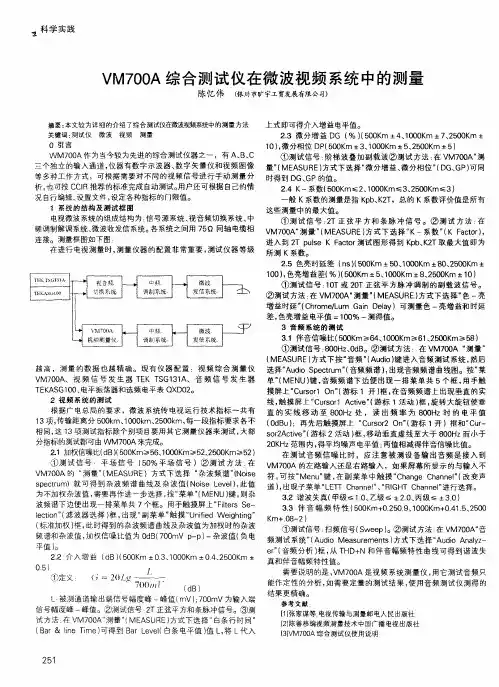

VM700A综合测试仪在微波视频系统中的测量

３音频系统的测试
３１伴音信噪比（０Ｋ．５０ｍ≥６、Ｏ０ｍ≥６、５０ｍ≥５４１ｏＫ１２ＯＫ８） ① 测试信号：０Ｈ、ｄ。②测试方法：在ＶｏＡ “ ８０ｚＯＢＭ７０测量 ” （ＡＵＲ方式下按 “ ＭＥＳＥ）音频 ”Ａｕｉ）（ｄｏ键进入音频测试系统，然后越高，测量的数据也越精确。现有仪器配置：视频综合测量仪选择“ ｕｉｐｃｒｍ”音频频谱）出现音频频谱曲线图。按“ ＡｄｏＳｅｔｕ（，菜ＶＭ７００Ａ、视频信号发生器ＴＫＴＧ１１音频信号发生器单 ” ＭＥＵ），ＥＳ３Ａ、（Ｎ键音频频谱下边便出现～排菜单共５个框，手触用ＴＫＧ１Ｏ电平振荡器和选频电平表Ｑ× ０。ＥＡＳＯ、Ｄ２摸屏上“ ｕｓｒＯｎ（Ｃｒｏ１ ” 游标１开），框在音频频谱上出现垂直的实
Ｖ０Ａ的 “ 量 ” ＭＥＳＲ）方式下选择 “ Ｍ７０测（ＡＵＥ杂波频谱 ” ｏｓ《ｉｅＮｓｅｔｍ）就可得到杂波频谱曲线及杂波值（ｏｓｅｅ）此值ｐｃｒｕＮｉＬｖ１，ｅ为不加权杂波值，需要再作进一步选择， “ 按菜单 ”ＭＥＵ），（Ｎ键则杂波频谱下边便出现一排菜单共７个框。用手触摸屏上“ ｉｒＳ — Ｆｌｓｅｔｅｌｃｉ滤波器选择），ｅｔｎ（ｏ框出现 “ 菜单 ” 摸 “ ｎｉｅｈｉ ” 副触ＵｉｄＷｉｔｇｆｅｇｎ（准加权），时得到的杂波频谱曲线及杂波值为加权时的杂波标框此频谱和杂波值，加权信噪比值为０Ｂ７０－一杂波值（ｄ（０ｍＹｐｐ）负电

使用VM700测量视频指标方法

％
色亮时延不等（nS）色度分量和亮度分量的延 ≤30nS
（CCITT033 第 34 行）迟不一致。
DG 微分增益（％）p-p 不同亮度背景下的色饱和 ≤5％
（CCITT033 第 295 行）度幅度失真。
DP 微分相位（°）p-p 不同亮度背景下的色饱和
（CCITT033 第 295 行）度相位失真。
测量 K 系数用的 2T 波形
图4 K 系数中，K50 不计，在测定的 Kb、Kpb、Kp 中，取绝对值最大者，做为 K 系数指标。 2T 正弦平方波底部两侧产生的回波失真反映被测通道的相频特性失真。
B) 影响： K 系数是综合评估图像质量的一种测试方法，通过叠加色度副载波在一个 2T 的波形上面来进行评估，能够从显示波形中得到亮度、色度增益和时延的定性测量。 K 系数偏大的话，导致图象出现多重轮廓，造成重影，使清晰度下降。
创维数字技术（深圳）有限公司
使用 VM700 测量视频指标方法
一．自测试表格
测试项目
技术指标
白电平输出幅度（mV）p-p 700±20 mV
视频输出幅度（mV）p-p 行同步幅度（mV）p-p
300±9 mV
（CCITT033 第 34 行）色同步幅度（mV）p-p
300±9 mV
同步电平最高直流电平（V） ≤0.5V
≤5°
S/N 加权值（dB） 5MHz 带宽下连续随机杂波 ≥56dB
（CCITT033 第 149/行）干扰水平
行同步前沿抖动（nS）p-p 峰-峰值 Jitter，观察 30 秒 ≤20nS
（任意图像任意行）
幅频响应 Sinx/x 特性（dB）
（CCITT033 第 290 行）

音频产品测试方法

音頻產品測試方法一、FM指標測試方法 (1KHz 22.5% DEV)(1) 30dB實用靈敏度 (USABLE SENSITIVITY S/N:30dB)先將機器收正為90MHz(98MHz、106MHz)，電平(LEVEL)打在正常dB數(40左右)，音量收細至0dB處，然後去掉信號(即打下ON/OFF鈕)再扭毫伏表三下，(即30dB，每扭一下為10dB)，然後調信號發生器的電平(LEVEL)，使沒信號時的指針與有信號的指針重複(若沒重複也不能超過1個dBm)，最後電平(LEVEL)顯示的dB數就是此機的-30dB實用靈敏度。

(2) 3%失真靈敏度 (I.F.H. SENSITIVITY 75KHz DEV 3%T.H.D.)先將機器收正為90MHz(98MHz、106MHz)，調製度打在75%，將失真儀打在DIST、10%(-20dB)檔，然後分別調整音量電位器和發生器的電平(LEVEL)dB數，使失真儀指針指在3%的位置(不可超過3%的位置，正常應在3%內波動)，這時發生器的電平(LEVEL)dB數就是此機的3%失真靈敏度(例如：電平(LEVEL)dB數為11，那麼3%失真靈敏度就是11)。

(3)-3dB極限靈敏度 (-3dB LIMITING SENSITIVITY)先將機器收正為98MHz，電平(LEVEL)打在66dB數，音量收細至0dB處，然後減少發生器的電平(LEVEL)dB數，到毫伏表指針減少3個dB時停，此時的電平(LEVEL)dB數就是此機-3dB 的極限靈敏度。

(4)信噪比 (S/N RATIO @1mV INPUT)先將機器收正為98MHz，電平(LEVEL)打在66dB，音量收細至0dB處，然後去掉信號(即打下ON/OFF鈕)再打毫伏表，每扭一下為10dB，但毫伏表指針不能超過0dB，最後看指針指數是多少，再加上一共所打毫伏表的次數(每檔為10dB)，(例：你一共打了三次指針指數為6，那麼信噪比就是30+6=36dB)。

VM700T电视信号视音频指标测量方法

电视信号视音频指标测量方法( 嘉兴电视台2004)1.引用标准:GB 1583-79 彩色电视图象传输GY 75-89 广播声频通路运行技术指标等级GB 12365-90 广播电视短程光缆传输技术参数GY/T 107-92 电视中心播控系统维护规程GB/T 14236-93 电视中心视频系统和脉冲系统设备技术要求GY/T 165-2000 电视中心播控系统数字播出通路技术指标和测量方法模拟分量视频参考标准: TEK公司VM700内设标准2.使用仪器:TSG131A多格式信号发生器(TEK)TSG422 数字式分量电视信号发生器(TEK)ASG100 音频信号发生器(TEK)WFM601E 串行分量监视器(TEK)VM700T 自动视音频测量系统(TEK)3.模拟复合视频指标测量3.1 准备3.1.1 TSG131A模拟复合输出(Composite)，送被测设备输入端，被测设备输出接到VM700T的输入端A, A的环通输出接75Ω终端负载(VM700专配)3.1.2 TSG131A送MA TRIX（矩阵），PAL/YC灯亮。

3.1.3 VM700T开机，Waveform（波形）灯亮，显示波形。

3.1.4 按Picture（图象），显示图象。

3.2 测量3.2.1 介入增益取Line =35 (亮度条，2T，20T，5阶梯信号)按Measure（手动测量）触摸菜单，选Bar Line Time (白条行时间)显示曲线，计算介入增益。

3.2.2 随机信噪比（不加权，加权）取Line =225 (350mV平场信号)按Measure（手动测量）选Noise spectrum (噪声频谱)按Menu (菜单)选Filters selection (滤波器)按国标规定,模拟复合PAL-D信号带宽为6MHz开机时Low Pass(低通)初始设置在5.0MHz, 应改成6.0MHz:按住菜单[Low Pass 5.0MHz],顺时针旋转VM700面板上的大旋纽,即可改成Low Pass 6.0MHz (逆时针转可改回5.0MHz,重新开机也是5.0MHz) 选Low Pass 6.0MHz, 显示：不加权噪声曲线(15KHz to 6.0MHz)选Unified Weight (统一加权), Low Pass 6.0MHz,显示加权噪声曲线(15KHz to 6.0MHz Unified)3.2.3 DG GP取Line =60 (亮度条, 2T, 5阶梯叠加副载波)按Measure选DG DP3.2.4 色度—亮度增益差(ΔK ) 色度—亮度时延差(Δτ)取Line =35按Measure选Chromlum Gain Delay3.2.5 K系数取Line =35按Measure选K Factor3.2.6 幅频特性3.2.6.1 多波群法取Line = 110 (多波群信号)按Measure选Multi Burst (多波群)3.2.6.2 群时延法取Line = 150 (SinX / X信号)按Measure选SinX / X3.2.7 亮度非线性取Line =35按Measure选Luminanc e NonLinearity （亮度非线性）4．模拟分量视频指标测量4.1 准备4.1.1 TSG131A 模拟分量输出（Y，B-Y，R-Y）送被测设备输入端，设备输出端依次接到VM700T输入端A,B,C。

VM700使用及视频标准

用Measure手动测量方式进行视频电平测试 Measure手动测量方式进行视频电平测试
• 测量步骤： • 1.将TSG271彩色电视信号发 1.将TSG271彩色电视信号发
生器调至75％彩条测试信号生器调至75％彩条测试信号输出，调VM700使其显示测输出，调VM700使其显示测试信号的第57行波形试信号的第57行波形 2. 按VM700面板的Measure VM700面板的Measure 键进入手动测量方式，在触屏菜单中点选ColourBar栏进屏菜单中点选ColourBar栏进入测量界面 3. 读取 Luminance Level测 Level测量值
•
•
用Measure手动测量方式进行回波E（％kF）测试 Measure手动测量方式进行回波E（％kF）测试
• 测试步骤： • 1. 将TSG271彩色电视信号 TSG271彩色电视信号
发生器调至2T和白条测试信发生器调至2T和白条测试信号输出，调VM700使其显示号输出，调VM700使其显示测试信号的第57行波形测试信号的第57行波形 2. 按VM700面板的Measure VM700面板的Measure 键进入手动测量方式，在触屏菜单中点选K_Factor栏进屏菜单中点选K_Factor栏进入测量界面 3.读取K－2T测量值 3.读取K 2T测量值
•
•
用Measure手动测量方式进行同步脉冲幅度测试 Measure手动测量方式进行同步脉冲幅度测试
• 测量步骤： • 1.将TSG271彩色电视信号发 1.将TSG271彩色电视信号发
生器调至75％彩条测试信号生器调至75％彩条测试信号输出，调VM700使其显示测输出，调VM700使其显示测试信号的第57行波形试信号的第57行波形 2. 按VM700面板的Measure VM700面板的Measure 键进入手动测量方式，在触屏菜单中点选Bar 屏菜单中点选Bar LineTime 栏进入测量界面 3.读取Sync Level测量值 3.读取Sync Level测量值

数量测量在演播室中的应用

数字测量在演播系统的应用时间：2007-2-25 15:51:10 来源：依马狮网作者：江苏广播电视总台倪宁宁阅读117次【摘要】江苏广播电视总台在十运会前后构建了约十个数字演播系统，对于节目的质量和安全的要求，使得数字演播室系统测试显得十分重要，本文就介绍了我们在平时测试中学到的知识和解决的问题。

【关键词】数字视频数字音频测量演播系统一. 演播室系统数字视频规范广电行业标准GY/T165-2000《电视中心播控系统数字播出通路技术指标和测量方法》定义了270MbpsSDI数字视频通路的指标，该标准等效于SMPTE 259M标准。

GY/T165-2000标准对指标的要求高于SMPTE259M标准，考虑到进口数字设备的电气指标都按照SMPTE259M标准执行，实际测试经验表明，若系统设计和安装工艺不严密，系统的有些数字视频指标达到GY/T165-2000标准会有一定困难，因此十运会要求数字视频系统的指标至少要达到SMPTE259M标准。

GY/T165-2000定义了数字音频通路的指标，该标准等效于AES/EBU标准，十运会要求数字音频系统指标要达到GY/T165-2000标准或者AES/EBU标准。

关于彩条测试信号的选择：由于100％彩条信号在模拟复合状态下具有高饱和度和大幅度（其黄色和青色的最高电平超过700mv，达到931mv），其对传输通道的动态范围要求较高。

在模拟复合系统通常采用75%彩条信号作为传输通道的测试信号（75%彩条信号的6个色条的亮度和色度幅值均为100%彩条信号的75%）。

数字分量系统是分别对彩条的亮度信号和两个色度分量信号CB和CR进行量化，75%彩条信号和100%彩条信号在数字量化时，电平幅度都不会超出A/D的基准电平范围，发生限幅，产生非线性失真。

将来实现数字地面广播中，更无需因电平原因采用75%彩条。

SMPTE制定的有关串行数字信号指标的测量方法，规定测试信号采用100%彩条。

vm700手册

检验分配系统中视频信号的SDI
频率定时稳定度。这种方法不需要专用的测试信号。可以直接在 SDI 信号上进行绝对频率偏移和频率漂移率测量。也可以实现精确到 100ppb 以内的频率测量。显示容限标志能够以 ppm 和Hz@Fsc 格式指示以往17 秒的峰值频率偏移量。并能以 ppm/sec 和 Hz/sec@Fsc 格式生成频率偏移率测量报告。
传输的 FTP 接口。
流偏移等参数，并清晰地绘制
在 VM700T/A 的高分辨率 CRT 显
SDTI(SMPTE 305M)串行数据传示器上。
输接口分析 SMPTE 305M 对串行数据流作了定义，用于传输在演播室／制作中心环境下生成的打包数据。这些数据包和同步信号与 ANSI/ SMPTE 259M 是兼容的，因此可以通过现有的路由设备。由于 SDTI 在传送数字视频时具有比实时还快的传输率以及不会产生 MPEG 因压缩而产生的人为失真，因此它获得了日益广泛的应用，特别是在后期制作上它具有巨大的潜在使用优势。应用 VM700T 辅助数据分析仪，
供时间一致的音频和视频测试
信号并让其通过被测系统，由 SDI 漂移测量
VM700T SDI 分析仪模块接收和视频同步定时“漂移”是视频信
解码。利用特定的音频和视频号在数字分配网络内传输过程
检测序列，可以测量到正负2.5 中的常见的问题。如果行同步
秒的时间延迟量。时间延迟以频率定时的变化没有保持在可
音频／视频延迟
在信号传输或后期制作处理过
程中，所积累的音频／视频时
间延迟特别难以量化。技术熟
练的操作员才能作出主观分析，
但很少能达到单个视频帧的准
确度。在 VM700T SDI 的音频／

视频测试指标

信号传输基础
3.分析方法：时域法。 4.非线性失真的分类：
信号传输基础
线性失真和非线性失真的比较：
失真类型
与输入信号输出与输入新的频率失真产生的原
幅度的关系信号的关系成份
因
线性失真非线性失真
无关有关
线性关系
不产生
电抗元件、分布参数
非线性关系产生非线性元件
信号传输基础
三、噪声：
色度、亮度时延不等(相对色度时间)是信号的色度部分通过一个系统所需要的时间和通过亮度信号部分所需要的时间差。这个差值是以时间单位来表示的。常用ns表示。
视频指标含义
测试信号： CCIR17中20T的调制正弦平方脉冲。测试方法：使用VM700里的测量菜单中的 ChromLum_GainDelay
PAL-1：MultiBurst->60% MultiBurst
Measure->Noise Spectrum->Noise Level=
(需设置：
Select Line-> Line=22；Menu->Filters Selection->高
亮显示Low Pass 5.0MHz和Unified Weighting)
视频指标含义
对图像的影响：增益失真常常表现为色度信号的衰减和
增强，在图像上表现为色饱和度过浓或过谈。
时延失真将引起彩色曳尾或嵌色，特别是在图像中物体的边缘。还会使亮度迅速过度处，出现不良效果。
视频指标含义
色亮延迟视觉效果：
无延时误差的原始图像色/亮延时误差300ns
视频指标含义
3.视频幅频特性：
微分相位是由图像亮度信号幅度变化引起的色度信号相位失真。

VM700 (Video 测试)

前提: 測試項目有註明(非重點項目), 指非列入PA和QA的測試項目,仍列入RD對產品的評鑑考量Video Amplitude & Time Measurement電視系統有兩個Amplitude是重要的指標1. Absolute Level (Peak to Peak)2. The ratio of sync to the rest of the signalVideo Amplitude是比較容易觀察和調整的, sync pulse width & rise time通常Composite NTSC video 是1volt P to P有時用IRE 刻度1 IRE= 1/140 volt100 IRE= 714mVAmplitude Measurement就是測量insertion gain測量原因準位會影響亮度, 周圍亮度的改變也會影響色飽和度測量信號Color Bars or pulse-and-bar測量方法用垂直刻度觀察Waveform, 白色準位到sync(水平同步)底線的Peak to Peak應該是1 voltVM700 用WAVEFORM裡的CURSORS, 可以用游標測量比較準確的AmplitudeVM700 用MEASURE的COLOR BAR, 還可以量到Chrominance level & Chrominance phase注意事項Sync to Picture Ratio假如sync 和picture signal(White)的增益比是40:100 , 表示信號沒有失真, 調整增益即可注意事項2大部份NTSC信號有black level setup, 即White bar 為100 IRE＊Black bar為7.5 IREBlanking level為0 volt(目前我們DVD Player的firmware都有設black level setup) 測試標準Time Measurement (非重點項目)Horizontal & Vertical sync pulse width, rise time, fall time & number of cycles in burst 都有具體指定RS-170A 和FCC對time interval of pulse width的定義和限制要求(recommended limit)不同測試原因sync pulse width不會造成失真, 但會使設備無法處理video signal 而造成畫面中斷分離測試信號有sync 及subcarrier (載色信號)的測試信號皆可測試方法VM700 用WAVEFORM裡的CURSORS, 可以用游標測量比較準確的Amplitude用MEASURE裡的H TIMING功能可以顯示sync 及subcarrier段的timing參照VM700使用說明Page 20, Figure 12注意事項Burst (subcarrier)和sync之的相對位置, subcarrier cycles的數量都有限制RS-170A的規格限制9 cycles, FCC則是8~11 cyclesRS-170A的標準規格50% point of leading edge of sync到burst的起始點大約19 cyclesSCH Phase (非重點項目)SCH (Subcarrier to Horizontal) Phase 用timing 作標準SCH定義: Timing relationship between the 50% point of the leading edge of sync and the zero crossing of the reference subcarrier.誤差值是用Subcarrier的相位差表示RS-170A的標準±40°測試原因當電視訊號來自於不同來源的結合信號或來自於連續的畫面切換SCH不準會造成顏色偏移或水平跳動電視的掃瞄線必須line up測試方法VM700 用MEASURE裡的SCH PHASE可以看出相位差參照VM700使用說明Page 23, Figure 16VM700 用MEASURE裡的SCH FULL FIELD PHASE可以看出line up 參照VM700使用說明Page 23, Figure 17測試標準±40°LINEAR DISTORTION訊號波型的失真和訊號本身的振幅無任何相對關係即線性失真當系統沒辦法傳送一致的振幅和相位, 線性失真就會發生線性失真的起因大多因為訊號傳輸路徑的缺陷線性失真的分類方式, 根據失真對訊號的影響時間長短time interval Short Time Distortion (125ns~1μs)Line Time Distortion (1μs~64μs)Field Time Distortion (64μs~16ms)Long Time Distortion (>16ms)用這種time interval測量方式來觀察同一個time range內, 振幅與相位的失真狀況可以用頻率響應觀察振幅vs頻率用group delay 觀察相位vs頻率用Frequency Response & Group Delay 可以同時分析振幅&相位的失真Chrominance-to-Luminance gain & delay測量系列是否能以正確比例處理Chrominance & Luminance的訊號, 而不被delay影響Chrominance-to-Luminance Gain & Delay Inequalities (非重點項目) Chrominance-to-Luminance Gain InequalitiesChrominance-to-Luminance Delay Inequalities測試原因Gain error 會影響色飽和度Delay distortion 會造成影片中物件邊緣的smearing or bleeding測試訊號FCC Composite or NTC-7 Composite上半12.5T pulse是由一個sine-squared lumi pulse & chromi packet 組成基本上看baseline 是否平整, 就知道Gain & Delay Inequalities是否存在若Gain & Delay Inequalities存在, 也可以由baseline彎曲的形狀觀察Gain & Delay Inequalities參照VM700使用說明Page 26, Figure 21測試方法最簡單的方法, 將12.5T pulse height 調整到100 IRE再用voltage cursors 測量baseline 失真VM700測試法直接用MEASURE的CHROM/LUM GAIN DELAY可以看出Gain & Delay Inequalities的程度參照VM700使用說明Page 29, Figure 25Short time distortion主要在測量rise time bar ringing, overshoot & undershoot的大小測試原因STD 會造成fuzzy vertical edgesRinging 有可能誤認成chrominance測試訊號適合的rise time bar, 他的10% to 90% rise time 大約125 nsNTC-7 Composite上半是適合的測試方法直接用MEASURE的SHORT TIME DISTORTION會顯示SD : STD的誤差比例T rise : Rise Time大小測試標準Line time distortion causes tilt in line-rate signal components such as white bar 參照VM700使用說明Page 32, Figure 32測試原因LTD有可能造成color bar裡左右的亮度不均測試訊號FCC Composite or NTC-7 Composite上半測試方法VM700用MEASURE的BAR LINE TIME會直接顯示LTD的誤差比例測試標準0<Line Time Dist. <2%Field time distortions cause filed-rate tilt in video signals 參照VM700使用說明Page 34, Figure 36測試原因FTD會造成從上到下的亮度不準確測試訊號Field Square Wave測試方法VM700按AUTO直接列出測試結果最後一項就是FTD測試標準-3%<FD<3%LONG TIME DISTORTION (非重點項目)Long time distortion affect slowly varying aspect of the signal, such as changes in amplitude, which occur at intervals of a few second.參照VM700使用說明Page 36, Figure 40測試原因LTD過大足以造成數秒的閃爍測試訊號BOUNCE測試方法VM700用MEASURE的BOUNCE直接列出HIGH APL, LOW APL, BLANK LVL & Sync APL的P-P誤差值測試標準所有值≦5%參照VM700使用說明Page 36, Figure 41Frequency ResponseFrequency Response measure ments evaluate a system’s ability to uniformly transfer signal components of different frequencies without affecting their amplitudes.測試原因FR不準, 有可能造成清晰度變差, 包括STD, LTD, FTD, LTD的缺陷都有可能發生測試訊號MULTIBURST測試方法VM700用MEASURE裡的選項MULTIBURST可以看出本來應該相同的APL, 因為頻率的不同導致APL的差異VM700直接列出各頻率下APL誤差大小測試標準Chrominance Frequency Response (非重點項目)VM700用MEASURE的CHROMA FREQUENCY RESPONSESpecial versions of Multiburst and Multipulse have been developed to assist in accurately measuring the frequency response of thechrominance channel但是皇旗測試片裡沒有適合的測試訊號Group Delay (非重點項目)Group delay distortion is present when signal components of different frequencies experience different delays as they pass through a system測試原因Group Delay有可能造成垂直線的變形測試訊號MULTIPULSE但是皇旗測試片裡沒有適合的測試訊號測試方法直接觀察MULTIBURST的WAVEFORM, Baseline 是否平整Sin X/X 則用VM700 MEASURE的GROUP DELAY & GAIN, 看是否在畫面限定的範圍內參照VM700使用說明Page 42, Figure 56NONLINEAR DISTORTION訊號波型的失真被訊號本身的振幅所影響即非線性失真Nonlinear distortion may also manifest them-selves as crosstalk and inter modulation effects between the luminance and chrominance portion of the signalDifferential PhaseDifferential Phase distortion is present if a signal’s chrominance phase is effected by luminance level.當一個系統沒辦法在所有的亮度下都能正確傳遞高頻chrominance的相位DPD就會產生測試原因When differential phase distortion is present, changes in hue occur when picture brightness changes.測試訊號帶有chrominance的五階訊號(標準測試片沒有彩色五階, 要用三所的國標測試片)測試方法VM700 用MEASURE的DGDP可檢驗不同Luminance 下, 本該相同的Chrominance Phase, 誤差的百分比測試標準Distortion ≦7°參照VM700使用說明Page 51, Figure 71Differential GainDiffe rential Gain distortion is present if a signal’s chrominance gain is affected by luminance level.當一個系統沒辦法在所有的亮度下都能正確傳遞高頻chrominance的增益DPD就會產生測試原因When differential gain distortion is present, 色的飽和度就會失準測試訊號帶有chrominance的五階訊號(標準測試片沒有彩色五階, 要用三所的國標測試片)測試方法VM700 用MEASURE的DGDP可檢驗不同Luminance 下, 本該相同的Chrominance level, 誤差的百分比測試標準Distortion ≦7%參照VM700使用說明Page 54, Figure 79Luminance NonlinearityLuminance Nonlinearity is present if luminance gain is affected by luminance level.當一個系統沒辦法在所有的亮度下都能正確傳遞亮度比例LND就會產生測試原因You may notice loss of detail in the shadows and highlights. These effects correspond to crushing or clipping of black and white當luminance level 和chrominance level 的比例不正確, 色的飽和度也會出錯測試訊號5-Step 不帶chrominance測試方法VM700 用MEASURE的LUMINANCE NONLINEARITY看出各階的比例差異測試標準Distortion ≦7%參照VM700使用說明Page 57, Figure 84Chrominance Nonlinearity PhaseChrominance nonlinearity phase is present if a signal’s chrominance phase is effected by chrominance level.測試原因Chrominance nonlinear gain is present, hue will shift as color saturation increases.測試訊號NTC-7的下半測試方法VM700用MEASURE 的CHROMA NONLINEARITY, 從Phase Error可以看出三階比較下的差異測試標準Distortion ≦5°參照VM700使用說明Page 58, Figure 87Chrominance Nonlinearity GainChrominance nonlinearity gain is present if a signal’s chrominance gain is effected by chrominance level.測試原因Chrominance nonlinear gain is often seen as attenuation of relatively high amplitude chrominance signals. It will appear in the TV picture as incorrect saturation測試訊號NTC-7的下半測試方法VM700用MEASURE 的CHROMA NONLINEARITY, 從Gain Error可以看出三階比較下的差異測試標準Distortion ≦10%參照VM700使用說明Page 59, Figure 90NOISE MEASUREMENTSignal-to-Noise RatioThe amount of noise relative to the signal amplitude rather than the absolute amount of noise that tends to cause problems, we typically work withsignal-to-noise ratios測試原因Noisy Picture often appear grainy or snowy, and sparkles of color may be noticeable. Extremely noisy signals may be difficult for equipment tosynchronize to, and the picture may suffer from blurriness and a general lack of resolution.測試訊號50% Flat Field for NOISE SPECTRUM100% Red Color for CHROMA NOISE測試方法Luminance的SNR, 測試訊號使用50% Flat Field, VM700用MEASURE 的NOISE SPECTRUM, 再按MENU, 在Filter Selection選unified weighting, 用cursor 選取頻譜內最差的點參照VM700使用說明Page 65, Figure 101Chrominance 的SNR, 測試訊號使用100% Red Color, VM700用MEASURE 的Chrominance AM PM, 再按MENU, Filter Selection裡選擇100KHz High pass filter, 畫面會顯示Chrominance amplitude & phase的SNR(標準測試片沒有100% Red Color, 要用三所的國標測試片)參照VM700使用說明Page 65, Figure 102。

VM700TTG700视频测试仪使用说明-文档资料

（2）同步脉冲幅度：300mV
视频波形图
白条电平
色同步
300mV
同步脉冲
700mV
幅度对视频的影响

同步幅度：超出指标值会引起图像扭曲，甚至图像显示不稳定无法观看。白条幅度：超出指标值会造成图像过亮或过暗。

2.亮度非线性：
从消隐电平（黑电平）到白电平之间变化的线性度。
5级幅度的阶梯信号（每级140mV）通过被测通道后，计算相应各阶梯幅度值之间的最大差值。
把一个具有规定的亮度和色度分量幅度的测试信号通过被测通道，输出在亮度分量与色度分量的调制色络波形的相应部分在时间关系上出现的差值。规定:色度分量时延大于亮度分量时延为正
色度/亮度时延差测试信号

测试信号同色度/亮度增益差
色度/亮度时延差计算
色度/亮度增益差：色度/亮度时延差：
负正
负负
TG700指标参数

亮度线性度：≤0.5% 亮度幅度：±1％（测量点700mV）色度/亮度增益差： ≤1%

色度/亮度时延差：2.5ns
频率响应： ≤0.5%（8MHz）微分增益： ≤0.5%

微分相位： ≤0.5°
输出信号时间调整精度：0.1ns
2. VM700T视频分析仪
DP测试信号

测试信号同DG
微分相位（DP）对视频的影响

在不同亮度背景下，色调产生失真，影响彩色效果。例如：鲜红衣服从暗处走到明处，鲜红衣服就偏黄或偏紫。
6.色度/亮度增益差：把一个具有规定的亮度和色度分量幅度的测试信号通过被测通道，输出端信号中亮度分量和色度分量幅度比的改变称色度/亮度增益差。

VM700TTG700视频测试仪使用说明

把一个具有规定的亮度和色度分量幅度的测试信号通过被测通道，输出端信号中亮度分量和色度分量幅度比的改变称色度/亮度增益差。
20T脉冲
20T脉冲
CCIR17 行波形
色度/亮度增益差计算
A_lum A_chrom
色度/亮度增益差对视频的影响
色度/亮度增益差影响图像的饱和度失真。例如：增益差为负：图象色彩变淡、暗淡、人物神色不佳；增益差为正：颜色过浓、轮廓不分明，类似儿童填色画，缺乏真实感。
(需设置：
Select Line-> Line=22；Menu->Filters Selection->高
亮显示Low Pass 5.0MHz和Unified Weighting)
•视频指标标准：
项目
视频电平同步脉冲幅度
亮度非线性 K系数（2T脉冲）
微分增益微分相位色度－亮度增益差色度－亮度延时差幅频特性随机信噪比(加权)
负
正
正
负
负
正
色度/亮度时延差对视频的影响
彩色套色不准，在水平方向出现彩色镶边，人眼比较敏感。
8.幅频特性：
从场频（低频）至系统标称截止频率（高频）的频带范围内，通道输入与输出之间相对于基准点频率的增益变化，以dB为单位。
测试信号是多波群信号（MultiBurst）。它由多波群旗信号（MultiBurst Flag）和6组测试正弦波组成，频率分别为：0.5，1，2，4， 4.8，5.8MHz。
Select Line 键：选择视频行序数；
Move/
Expand
键：移动波形/拉伸波形；

键：左右移动或横向拉伸波形；

键：上下移动或纵向拉伸波形；

DVD性能参数测试程序

家用 DVD视盘机音视频电性能参数专业测试程序一、视频部分的测试复合视频测试的前提：复合视频测试一共有十项，除“色度幅频响应”必须在NTSC制下测量，以及“亮度信噪比”需要在两种制式下测量外，其余各项均只在PAL制下测量。

测量所用信号均在国标三所DVD测试碟PAL制的“常规测试”中选播。

准备测试设备：Tektronix VM700。

1、Video测试（复合视频部分）：1.1、复合视频输出：（技术要求：1.0±0.2V）测量步骤：①，在测试碟常规测试中选中“视频输出电平”，播放“100%全白信号”，信号波形及测试点如图一所示：②，进入Measure菜单，选中Level Meter，按Menu键，调节Measure Position，将Pos.(a)和Pos.(b)分别调到图2所示位置。

读取并记录Level(b-a)值，即为所求。

图一视频测试信号1.2、水平清晰度（TV线）（技术要求:≧500线）播放水平清晰度测试卡信号，直接在VM700的wave form上读出水平清晰度线数，即为所求。

1.3、亮度幅频响应（≧5.8MHz）（技术要求：-6dB）测量步骤:①，在测试碟常规测试中选中“亮度通道带宽”，播放“100%多波群”信号，信号波形及测试点如图二所示：图二亮度通道带宽100%多波群信号②，进入Measure菜单，选中Multi burst。

③，调节测试点：选择Menu，进入Acquire，选中Special Position，分别调节Flag start和Flag width到如图二所示位置。

④，选中Packet#1，顺时针旋转测试仪面板右侧旋纽，将Packet#1调节至Packet#2，重复步骤②。

⑤，依此类推,直至定位好Packet#6。

⑥，再按Menu键，并选中Average，记录六个显示值中绝对值最大者即为所求。

1.4、亮度非线失真（技术要求: ≦8%）测量步骤:①，在测试碟常规测试中选中“亮度非线性失真”，播放“亮度5阶梯”信号，信号波形及测试点如图三所示。

音频测试操作指导书

音频测试操作指导书一. 测试目的：测试手机的音频指标是否符合标准。

二．测试设备：综合测试仪R&S CMU200音频分析仪R&S UPL16头胸模拟器B&K HATS测试头B&K 4602B人工耳B&K Type 1、Type 3.2H、Type3.3人工嘴B&K 4227调节放大器B&K 2690功率放大器B&K 2716C手机2 台，电池2 块三．手持式音频测试操作步骤1. 设置放大器B&K 2690 (Microphone supply)为31.6mV/P；2. 设置功率放大器B&K 2716C (Transformer)放大倍数为0；进行CDMA音频测试时，Power amplifier放大倍数为6；3. GSM测试人工耳选择TYPE1 或TYPE3.2；CDMA测试人工耳TYPE3.2。

GSM&WCDMA测试设备连接图PS：UPL的输入端通过放大器B&K 2690与人工耳连接；UPL的输出端通过功率放大器B&K 2716C与人工嘴连接。

CDMA测试设备连接图PS：UPL的输入端通过放大器B&K 2690与人工耳连接；UPL的输出端通过功率放大器B&K 2716C与人工嘴连接。

3. UPL开机，进入手动测试界面，按F3(外部键盘)进入自动测试开始界面。

手机开机后，与CMU建立连接，将手机的Microphone 对准人工嘴，手机的Receiver 用橡皮泥粘在人工耳上，密封好防止漏音。

1) 用外部键盘敲入以下命令进入GSM/WCDMA音频测试程序●Shell●C:\3GPP\exit *一定是在C:\3GPP目录下●Load”3GPP_tst●Run2) 用外部键盘敲入以下命令进入CDMA音频测试程序●Shell●C:\3GPP\exit *一定是在C:\3GPP目录下●Load”CDMA_tst●Run4. UPL屏幕下方出现下面显示5. 按F6或按对应在仪器下方的软键，出现下面界面，选择测试用的相应的人工耳型号；6.1)GSM/WCDMA音频测试时，出现下面界面，按F6，手机与CMU建立通话并设置CMU为Bit StreamHandset low(GSM) , Channel 62, PCL 12，或V oice Speechcodec low (WCDMA)；进入测试程序，屏幕上出现下面界面和提示：F5为退出，F6~F11选择测试项，F12下一页F6~F10选择测试项，F12下一页F6~F8为校准项2）CDMA音频测试时，也会出现以上类似界面，CMU设置1st Service Class 为Speech Service，Service Cfg Speech Service→ Service Option3→ V oice Code→ 8K enhanced low。

音频指标简介及测试原理方法

音频指标测试均是针对有输入和输出的设备而言，就是声音信号经过了一个通道以后，输出与输入之间的差别。

两者差别越小那么性能越好，而且在一般情况下声音经过某一个通道或某一系统后，一般都有对原信号的放大和衰减。

信噪比、失真率、频率响应这三个指标是音响器材的“基础指标”或“基本特性”，我们在评价一件音响器材或者一个系统水准之前，必须先要考核这三项指标，这三项指标中的任何一项不合格，都说明该器材或者系统存在着比较重大的缺陷1、信噪比SNR(Signal to Noise Ratio)：（1）简单定义：狭义来讲是指放大器的输出信号的电压与同时输出的噪声电压的比，常常用分贝数表示，设备的信噪比越高表明它产生的杂音越少。

一般来说，信噪比越大，说明混在信号里的噪声越小，声音回放的音质量越高，否则相反。

信噪比一般不应该低于70dB，高保真音箱的信噪比应达到110dB以上。

音频信噪比是指音响设备播放时，正常声音信号强度与噪声信号强度的比值（2）计算方法：信噪比的计量单位是dB，其计算方法是10LG(PS/PN)，其中Ps 和Pn分别代表信号和噪声的有效功率，也可以换算成电压幅值的比率关系：20LG(VS/VN)，Vs和Vn分别代表信号和噪声电压的“有效值”。

（3）测量方法：信噪比通常不是直接进行测量的，而是通过测量噪声信号的幅度换算出来的，通常的方法是：给放大器一个标准信号，通常是0.775Vrms 或2Vp-p@1kHz,调整放大器的放大倍数使其达到最大不失真输出功率或幅度（失真的范围由厂家决定,通常是10％，也有1％），记下此时放大器的输出幅Vs，然后撤除输入信号，测量此时出现在输出端的噪声电压，记为Vn，再根据SNR=20LG(Vn/Vs)就可以计算出信噪比了. 或者是10LG(PS/PN)，其中Ps和Pn分别代表信号和噪声的有效功率计权：这样的测量方式完全可以体现设备的性能了。

但是，实践中发现，这种测量方式很多时候会出现误差，某些信噪比测量指标高的放大器，实际听起来噪声比指标低的放大器还要大。

用VM700T视频测量仪测量VCD影碟机的音频特性

用VM700T视频测量仪测量VCD影碟机的音频特性
田志强
【期刊名称】《电声技术》
【年(卷),期】1998(000)001
【摘要】用ＶＭ７００Ｔ视频测量仪测量ＶＣＤ影碟机的音频特性￥河北省电子产品监督检验所＠田志强用ＶＭ７００Ｔ视频测量仪测量ＶＣＤ影碟机的音频特性河北省电子产品监督检验所田志强１前言ＶＭ７００Ｔ是一种全功能的视频监视和视频测量的仪器，可通过选用不同软件“选件”来达到不...
【总页数】3页(P37-39)
【作者】田志强
【作者单位】河北省电子产品监督检验所
【正文语种】中文
【中图分类】TP333.43
【相关文献】
1.基于虚拟仪器技术的音频扫频信号测量仪 [J], 蒋治国;李宁;石楠
2.VM700T视频测量仪的校准方法的改进 [J], 刘雷;韩东
3.VCD影碟机技术讲座(4)第四讲音频、视频信号的数字处理原理 [J], 韩广兴
4.音频测量仪在测量音频通道特性中的应用 [J], 刘兵
5.视频测量仪器的换代产品SZC—8202视频综合测试仪 [J], 赵刚
因版权原因，仅展示原文概要，查看原文内容请购买。
