画组合体三视图课件
THANKS
详细描述
叠加型组合体的三视图绘制练习，需要掌握各基本立体的形状、大小、相对位 置关系，以及它们之间的连接方式。在绘制时，要注意各基本立体之间的前后 、左右、上下的相对位置关系，以及投影方向和投影面。
练习题二：切割型组合体
总结词
切割型组合体是由一个基本立体被切割或挖去一部分而形成的。
详细描述
在绘制切割型组合体的三视图时，需要先确定基本立体的形状和大小，然后根据切割面的形状和位置，逐步绘制 出切割后的组合体。在绘制过程中，要注意切割面的投影方向和投影面，以及被切割部分对其他视图的影响。
绘制步骤：先绘制出所有基本几何体的三视图，然后按照叠加顺序逐 个画出它们之间的相对位置和连接关系，最后整理线条，完成整个组 合体的绘制。
切割型组合体的绘制
切割型组合体是一个基本几何体经过多次切割、穿孔、挖槽等操作形成的组合体 。在绘制时，要注意切割、穿孔、挖槽等操作对三视图的影响，确保投影关系的 正确性。
画组合体三视图课件
目录
• 组合体的基本概念 • 如何绘制组合体的三视图 • 常见组合体的绘制实例 • 组合体三视图的绘制练习 • 组合体三视图绘制的常见问题及解决
方法
01
组合体的基本概念
组合体的定义
组合体
由两个或两个以上的基本几何体通过叠 加或挖切的方式组合而成的立体。
基本几何体
长方体、圆柱体、圆锥体、球体等。
绘制附件视图
在主视图的基础上，逐步绘制出组 合体的各个附件，并保证它们之间 的相对位置关系。
检查和修正
完成绘制后，仔细检查三视图是否 准确反映了组合体的形状和结构， 并进行必要的修正。
绘制技巧
01
利用投影原理
掌握并运用投影原理，确保三 视图之间的投影关系正确。
组合体三视图精品PPT课件
3. 画图步骤
例题1. 叠加式组合体：轴承座 1、形体分析
由哪些基本体
凸台
组成？
•底板 •支承板 •肋板 •轴承(圆柱 筒) •凸台
轴承(圆柱筒)
肋板
支承板
底板
2. 视图选择
主
3. 画三视图
1. 定比例、图幅，均 匀布置三视图； 2. 确定各视图的基准 线； 3. 画底板三视图；
4. 画圆柱筒三视图； 5. 画支承板三视图；
组合体三视图的投影规律：
长对正、高平齐、宽相等、 前后对应。
（注意：组合体的长、宽、高取决于组合体在投 影体系中的放置位置）
四、方法：形体分析与线面分析
形体分析法——将组合体分解成若干部分，弄清 各部分的形状、相对位置、组合方式及表面连接 关系，分别画出各部分的投影。
线面分析法：
1、分析组合体各表面及棱线、外形素线等与投影面 的相对位置，以明确其投影特征；
O
X 俯视图
YW
YH
三、三视图的位置关系和投影规律
上
上
左
右高
后
前
下
下
长
宽
后
左
右宽
前
主、俯视图 长对正 主、左视图 高平齐 俯、左视图 宽相等
组合体三视图的名称：
正面投影——主视图 水平投影——俯视图 侧面投影——左视图
画法： 1.去掉投影轴
2.用不同的线型 表示立体的投影
3.三视图的投影规律及其方位关系
选择主视图的原则
位置原则： 组合体处于自然放置位置；
特征原则： 把能反映组合体中各基本形体及其 相互位置关系明显的一侧作为组 合体 的“前方”，称为主向。
选主视图时，照顾到其他其它视图。
例题1. 叠加式组合体：轴承座 1、形体分析
由哪些基本体
凸台
组成？
•底板 •支承板 •肋板 •轴承(圆柱 筒) •凸台
轴承(圆柱筒)
肋板
支承板
底板
2. 视图选择
主
3. 画三视图
1. 定比例、图幅，均 匀布置三视图； 2. 确定各视图的基准 线； 3. 画底板三视图；
4. 画圆柱筒三视图； 5. 画支承板三视图；
组合体三视图的投影规律：
长对正、高平齐、宽相等、 前后对应。
（注意：组合体的长、宽、高取决于组合体在投 影体系中的放置位置）
四、方法：形体分析与线面分析
形体分析法——将组合体分解成若干部分，弄清 各部分的形状、相对位置、组合方式及表面连接 关系，分别画出各部分的投影。
线面分析法：
1、分析组合体各表面及棱线、外形素线等与投影面 的相对位置，以明确其投影特征；
O
X 俯视图
YW
YH
三、三视图的位置关系和投影规律
上
上
左
右高
后
前
下
下
长
宽
后
左
右宽
前
主、俯视图 长对正 主、左视图 高平齐 俯、左视图 宽相等
组合体三视图的名称：
正面投影——主视图 水平投影——俯视图 侧面投影——左视图
画法： 1.去掉投影轴
2.用不同的线型 表示立体的投影
3.三视图的投影规律及其方位关系
选择主视图的原则
位置原则： 组合体处于自然放置位置；
特征原则： 把能反映组合体中各基本形体及其 相互位置关系明显的一侧作为组 合体 的“前方”，称为主向。
选主视图时，照顾到其他其它视图。
工程制图课件：组合体的三视图
组合体的三视图
在运用形体分析法时一般应注意三点： (1) 要把复杂的组合体合理地分解为若干个基本形体，以有利于问题简单化。 (2) 要正确地分析各基本形体的形状、相对位置和组合形式，以便于分析两形体表面之间的连接关系，正确 绘制其视图。 (3) 该方法只是假想地把组合体进行分解，形体仍是一个完整的组合体，而不是产生了多个形体。 2. 线面分析法 线面分析法，就是在运用形体分析法的基础上，对组合体中一些比较复杂的局部，结合线、面分析，如分 析形体的表面形状、面与面的相对位置、表面之间的交线等，来帮助想象出该组合体的完整形状。 每一个视图都是由图线(粗实线或虚线)和由图线围成的封闭线框组成的。进行线面分析，实质上就是分析视 图中一些图线和线框的含义。搞清这些图线和线框的含义，对画图和读图是很有帮助的。 (1) 图线的含义。视图中的每条图线，可能是下面的三种情况之一：① 组合体上平面或曲面的积聚性；② 组合体上两个面的交线；③ 组合体上曲面的转向轮廓线。
组合体的三视图
2. 选择主视图 该支座的摆放位置如图3-18(a)所示，其符合自然位置原则。 图3-19是支座从前后左右四个不同方向观察得到的视图。应用实体原则可以发现，“A”向视图优于“C” 向视图，“B”向视图优于“D”向视图；再针对“A”向视图和“B”向视图，使用特征原则和实体原则进行分 析比较：如果把“A”向作为主视图，其左视图为“B”向视图；如果把“B”向作为主视图，其左视图为“D” 向视图。因此应当选择“A”向视图作为支座的主视图。主视图确定后，其他视图也随之确定。
组合体的三视图
第一节 概述 第二节 画组合体三视图 第三节 读组合体三视图
组合体的三视图
第一节 概 述
组合体的三视图
一、组合体的组合形式 既然组合体是由若干个基本体按照一定的方式方法组合而成的，那么，在绘制或阅读组合体视图时就必须 分析和研究组合体的组合形式。组合体的组合形式分为叠加和挖切两大类，如图3-1所示。
组合体的三视图工程制图课件
实例一
实例三
轴承座的三视图解读：通过分析主视 图中的圆形轮廓和阶梯状结构，以及 俯视图中的圆形开槽，可以确定轴承 座的形状和尺寸。
机座的三视图解读：通过分析主视图 中的长方体结构和俯视图中的圆形孔 洞，可以确定机座的形状和尺寸，并 理解其内部结构。
实例二
减速器的三视图解读：通过解读主视 图、左视图和俯视图，可以全面了解 减速器的整体结构和各部分的位置关 系。
感谢观看
SketchUp
SketchUp是一款易于学习的三维建模软件，适 用于初学者和专业人士，支持三视图的绘制。
3
SolidWorks
SolidWorks是一款功能强大的三维CAD软件， 支持各种工程设计和分析，也支持三视图的绘制 。
三视图绘制软件操作技巧
学习软件基本操作
掌握软件的基本操作是绘制三 视图的基础，如线条的绘制、
编辑和删除等。
熟悉视图切换
在绘制三视图时，需要熟练掌 握视图之间的切换，以便更好 地观察和绘制各个面的视图。
学习图层管理
图层管理是软件绘图中非常重 要的功能，通过合理地创建和 编辑图层，可以更好地组织和 管理图纸。
掌握尺寸标注
在绘制三视图时，尺寸标注是 非常重要的，需要掌握各种标
注方法和技巧。
THANKS
三视图在电子工程中的应用
电路板设计
在电子工程中，三视图常用于电路板的设计和制 造，展示电路板的布局和元件的相对位置。
元件封装绘制
在电子工程中，三视图用于绘制元件的封装图， 提供元件的尺寸和引脚信息。
复杂系统分析
对于复杂的电子系统，三视图能够提供更全面的 信息，帮助工程师进行系统分析和优化。
06
CATALOGUE

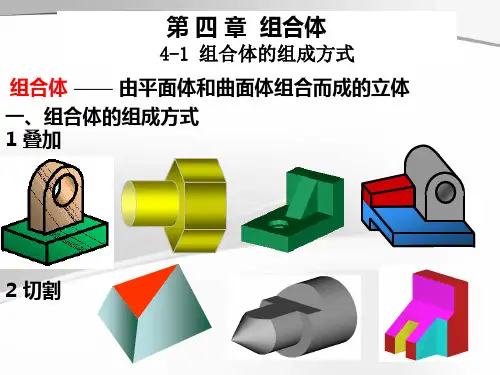

组合体视图ppt课件
部分形状再进行整体构思。 由于任何基本体的视图都是封闭线框，故图中每一个
封闭线框都可以看成是一个基本体的投影。一般先从主 视图着手，把其按线框分成几个部分，再结合另两面视 图分析出各部分的形状。
例： 利用形体分析法读图
2 线面分析法
①要弄清视图中“图线”的含义
图中的直线，可能是一条转向素线，也可能是一条交 线，还可能是一个平面的积聚线。
• 分析及正确表示各部分形体之间的表面连接关系
• 检查、加深。
例1 组合体三视图的画法
E
C
D
肋板
凸台 轴承
B
A
支承板
底板
●
●
●
●
●
例2 切割体三视图的画法
画切割式组合体 时，先分析其原形 ，然后分析被几个 截平面所截，从每 个截平面的积聚投 影开始画图。
例3 切割体三视图的画法
在画切割式组合体 时，利用类似性解 题和检查是非常必 要的。
如50、30 、27 这三个
尺寸确定该组合体的 总体尺寸
四、标注尺寸应注意的问题
➢尺寸应尽量标注在视图外面，以免尺寸线、尺寸数字 与视图的轮廓线相交。
R
好！
不好！
➢同轴回转体的直径，应尽量标注在非圆视图上。
10 6
Φ12 Φ8 Φ30
❖而半径尺寸只能标注在显示圆弧的视图上。
错误标注 半径尺寸
正确标注 半径尺寸
例4 切割体三视图的画法
梯形槽
小圆柱孔
三角块
三角块
半圆槽
形体切割分析：L型棱柱经过图示的切割方式而成
画L型棱柱三视图
1 切去左右两三角块 2 切去半圆槽 3 切去梯形槽 4 挖两圆柱孔
4-3 组合体的尺寸标注
封闭线框都可以看成是一个基本体的投影。一般先从主 视图着手，把其按线框分成几个部分，再结合另两面视 图分析出各部分的形状。
例： 利用形体分析法读图
2 线面分析法
①要弄清视图中“图线”的含义
图中的直线，可能是一条转向素线，也可能是一条交 线，还可能是一个平面的积聚线。
• 分析及正确表示各部分形体之间的表面连接关系
• 检查、加深。
例1 组合体三视图的画法
E
C
D
肋板
凸台 轴承
B
A
支承板
底板
●
●
●
●
●
例2 切割体三视图的画法
画切割式组合体 时，先分析其原形 ，然后分析被几个 截平面所截，从每 个截平面的积聚投 影开始画图。
例3 切割体三视图的画法
在画切割式组合体 时，利用类似性解 题和检查是非常必 要的。
如50、30 、27 这三个
尺寸确定该组合体的 总体尺寸
四、标注尺寸应注意的问题
➢尺寸应尽量标注在视图外面，以免尺寸线、尺寸数字 与视图的轮廓线相交。
R
好！
不好！
➢同轴回转体的直径，应尽量标注在非圆视图上。
10 6
Φ12 Φ8 Φ30
❖而半径尺寸只能标注在显示圆弧的视图上。
错误标注 半径尺寸
正确标注 半径尺寸
例4 切割体三视图的画法
梯形槽
小圆柱孔
三角块
三角块
半圆槽
形体切割分析：L型棱柱经过图示的切割方式而成
画L型棱柱三视图
1 切去左右两三角块 2 切去半圆槽 3 切去梯形槽 4 挖两圆柱孔
4-3 组合体的尺寸标注
组合体三视图及立体图的画法ppt.ppt1
教学内容
四 步骤：1 主视图的选择 2 比例以及图幅的选定 3 视图的布置 4 运用形体分析法把轴承座分解 为底板、大该掌握以下几个问题：
1.形体分析法在实际生产中
如何灵活运用？
2.注意未知线段尺寸的画法
谢谢！
组合体三视图的画法
西安盛华校区
主讲:张荣国 2014年12月
组合体三视图的画法
一 教学目的： 使学生能够灵活运用形体分析法 画组合体的三视图 二 教学重点： 形体分析法的理解和应用 三 教学难点： 未知线段尺寸的画法
教学内容
前面给大家讲了基本几何体三视图的画法， 但在实际的生产生活中我们所遇到的物体或 零件都比较复杂，所以今天给大家讲述在现 实生产生活中所遇到的物体或零件的三视图 的画法。 一 组合体的概念:由两个或两个以上的简 单的基本几何体所构成的物体。 二 组合体的组合形式： 叠加 切割 综合
教学内容
三 组合体三视图的画法： 1）形体分析法：把组合体分解成简单 的基本几何体，然后研究各基本几何体之间 的位置关系，组合形式以及连接关系。 2）线面分析法：运用点线面的投影， 分析组合体中线段和线框的含义，推想出线 面的形状及空间位置，最后想象出组合体形 状的方法。 这节课重点讲解形体分析法的应用，以 轴承座三视图的画法为例。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
（2）该组合体主视图的选择？
（3）作图的具体步骤？
4
2、画组合体三视图步骤
第一步：形体分析
圆筒
凸台
该组合体由哪几部分组成？
肋板
支撑板
思考：五个基本体的 三视图草图？
底板
5
第二步：合理选择主视图
选择原则： ①考虑组合体的正常位置，把组合体的主要平面
或主要轴线放置成平行或垂直位置； ②最能反映组合体的形体特征； ③在俯、左视图上尽量减少虚线。
1、组合体的组合形式有哪几种？该轴承座属 于哪一种？
答：叠加型、切割型、综合型；叠加型
2、各基本形体相邻表面有哪几种表面连接关系？
答：共面、不共面、相交、相切 3、你能否画出该轴承座的三画轴承座三视图。
观察图形，阅读教材后讨论以下问题：
（1）该组合体由哪几部分组成？
基准线。
（2）、根据先主体后部分的原则，所以必须先画底板和圆筒，
再画支撑板、肋板和凸台。 无线
无线
（3）、为了避免漏线，应尽可能把同圆一柱基筒本体的三面投影联系起
来同时作图，不要孤立的完成组合体的一个投影后，再画它的
另一面投影。
（4）、避免多线
支撑板 ，当两基本体的表面相切而光滑的连接在一起时，
相切处不存在任何轮廓线，所以在投底影板图中不应画出切线的投影。
（5）、为了便于修改错误，保证图面整洁，应先用细线条画底图
然后经校核修改后无按线所选择的标准凸肋显板宽度，分别描深各种图8 线。
小结
画组合体三视图方法：
先分析后选择， 先基准后轮廓， 先关键后其它， 三视图一起画。
9
练习
根据提供的实物模型，任选其中一个画三 视图（尺寸自定）。
10
6
第三步：选择比例、布置视图
1.画图时，尽量选择1∶1的比例，这样既便于 直接估量组合体的大小，也便于画图。
2.按选择的比例，根据组合体的长、宽、高计 算出三个视图所占面积，并在视图之间留出 标注尺寸的位置和适当的间距，据此选用合 适的标准图幅。
7
第四步：画底图 注第意五！步！：检查、描深
（1）、为了布置各投无影线的位置和定位线，所以首先必须画好
1
教学目标： 1.学会组合体的形体分析方法
2.通过分析，合理的选择主视图、 基准，确定视图比例、图幅
3.准确、熟练地画出组合体的三 视图
教学重点：1. 运用形体分析法，通过“分”、
“合” ，将图形化繁为简 2、 画组合体三视图的步骤
教学难点： 运用形体分析，画组合体的三视图
2
复习与导入
思考与回答：
（3）作图的具体步骤？
4
2、画组合体三视图步骤
第一步：形体分析
圆筒
凸台
该组合体由哪几部分组成？
肋板
支撑板
思考：五个基本体的 三视图草图？
底板
5
第二步：合理选择主视图
选择原则： ①考虑组合体的正常位置，把组合体的主要平面
或主要轴线放置成平行或垂直位置； ②最能反映组合体的形体特征； ③在俯、左视图上尽量减少虚线。
1、组合体的组合形式有哪几种？该轴承座属 于哪一种？
答：叠加型、切割型、综合型；叠加型
2、各基本形体相邻表面有哪几种表面连接关系？
答：共面、不共面、相交、相切 3、你能否画出该轴承座的三画轴承座三视图。
观察图形，阅读教材后讨论以下问题：
（1）该组合体由哪几部分组成？
基准线。
（2）、根据先主体后部分的原则，所以必须先画底板和圆筒，
再画支撑板、肋板和凸台。 无线
无线
（3）、为了避免漏线，应尽可能把同圆一柱基筒本体的三面投影联系起
来同时作图，不要孤立的完成组合体的一个投影后，再画它的
另一面投影。
（4）、避免多线
支撑板 ，当两基本体的表面相切而光滑的连接在一起时，
相切处不存在任何轮廓线，所以在投底影板图中不应画出切线的投影。
（5）、为了便于修改错误，保证图面整洁，应先用细线条画底图
然后经校核修改后无按线所选择的标准凸肋显板宽度，分别描深各种图8 线。
小结
画组合体三视图方法：
先分析后选择， 先基准后轮廓， 先关键后其它， 三视图一起画。
9
练习
根据提供的实物模型，任选其中一个画三 视图（尺寸自定）。
10
6
第三步：选择比例、布置视图
1.画图时，尽量选择1∶1的比例，这样既便于 直接估量组合体的大小，也便于画图。
2.按选择的比例，根据组合体的长、宽、高计 算出三个视图所占面积，并在视图之间留出 标注尺寸的位置和适当的间距，据此选用合 适的标准图幅。
7
第四步：画底图 注第意五！步！：检查、描深
（1）、为了布置各投无影线的位置和定位线，所以首先必须画好
1
教学目标： 1.学会组合体的形体分析方法
2.通过分析，合理的选择主视图、 基准，确定视图比例、图幅
3.准确、熟练地画出组合体的三 视图
教学重点：1. 运用形体分析法，通过“分”、
“合” ，将图形化繁为简 2、 画组合体三视图的步骤
教学难点： 运用形体分析，画组合体的三视图
2
复习与导入
思考与回答：
