《土木工程制图》复习题
土木工程制图测试期末复习试题5套.docx
土木工程制图期中考试试卷1一、基本知识（12分）1.试作出直径为40毫米的圆内接正五边形。
2.组合体视图的读图基本方法是什么？3.指北针的规定画法及用途？4.剖面图与断面图在标注上有何不同？举例说明。
二、（14 分）根据轴测图，画出三画投影图。
三、（12分）根据主观视图和左视图，画出俯视图。
四、（20分）画出1 — 1、2 — 2剖面图。
]下图为一螺钉联结二块板，没有画完，画法也有错误，将正确的画出。
□n六、（28分）在由砖砌筑的基础墙和毛坯砌筑的大放脚的基础详图中，完成：（1）画出砖及毛石图例。
（2）注出大放脚的高度。
（3）注出基础底面的标高，注出室外地面标高-0. 800米，室内地面标出土0. 000米。
答案2.形体分析法、线面分析法3.表示建筑朝向Fl I 1OOLi I 1四、五、六、其中：（1 ）6分; (2 )一、填空题（本大题共5小题，每空1分，共9分）1.在工程制图中，当投射线垂直于投影面时，所得到的投影，称为________ o2.平行正投影的主要性质有积聚性__________ 、____________ 、___________ 。
3.在绘图中，假想用剖切面剖开物体，将处在观察者和剖切面之间的部分移去，而将其余部分向投影面投射所得到的图形称为________ ;假想用剖切面将物体的某处切断，仅画出该剖切面与物体接触部分的图形称为_________ 。
4.直线在与其平行的投影面上的投影，_______ （填“反映”或“不反映”）线段的实长，在其它面上的投影_______ （填“反映”或“不反映”）线段的实长。
5.单点长画线和双点长画线不应以___________ 为起始端。
二、单选题（第小题2分，共20分）1.工程上常用的图示方法中使用最广泛的是那一种？（）A.多面正投影法B.轴测投影法C.标高投影法D.透视投影法225.正投影法是指：（）A.投射线都相交于投射中心，投射出形体投影的方法B.投射线互相平行且垂直于投影面，投射出形体投影的方法C.由互相平行的投射线投射出形体投影的方法D.投射线互相平行且倾斜于投影面，投射出形体投影的方法3.多面正投影法的优点是：（）A.直观性强B.富有立体感和真实感C.绘图简便，立体感强D.绘图简便，度量性好4.下面哪一个性质不是中心投影法和平行投影法共有的基本性质（）A.同素性B.从属性C.积聚性D.平行性5.三面投影图中侧面投影反映形体的：（）A.上下、左右、前后的三个方位的关系B.左右、前后的方位关系C.上下、左右的方位关系D.上下、前后的方位关系6.如果A点在V投影面上，贝山（）A. A点的x坐标为0B. A点的y坐标为0C. A点的z坐标为0D. A点的x、y、z坐标都不为07.如果A点在H投影面上，贝山（）A. A点的x坐标为0B. A点的y坐标为0C. A点的z坐标为0D.8.右图中两直线的相对几何关系是:A.相交B.交错C.相交垂直D.交错垂直9.下图中三棱锥的侧面投影是：（1A B C D三、已知AB、CD为两平行直线，完成它们的投影。
《土木工程制图》复习资料
《土木工程制图》一、名词解释：（每题3分，共15分）1、多面正投影法：2、 正等轴测图：3、 剖视图：4、 平法：5、 建筑平面图：6、轴测投影法：7、直角投影法则：8、断面图：9、配筋图：10、直线的平率：二、填空题：（每空1分，共30分）1、工程图采用标准的幅面尺寸（B*L ）图纸，其中A0为 mm ，A1为 mm ，A2为 mm 。
2、两直线间的相对几何关系有 、 和 三种情形。
前两种为 ，后一种为 。
3、两立体相贯有两种情况，一种称为，一种称为；两平面立体的相贯线一般是一条或两条闭合的。
当两立体有表面共面且连在一起时，相贯线则会。
4、根据截平面与圆锥面的相对几何关系，截平面垂直于圆锥轴线，交线的形状为；截平面通过锥顶，交线的形状为；截平面与两条素线平行，交线的形状为；截平面倾斜于圆锥轴线且与所有素线相交，交线的形状为。
5、建筑施工图的定位轴线是施工中定位、的重要依据。
凡是、等主要承重构件都应画出轴线来确定其位置。
定位轴线采用线表示，并应编号，编号应注写在轴线端部的圆圈内。
圆圈用线绘制，直径为mm。
6、标高数字以为单位。
单体建筑工程中施工图中标高数字注写到小数点后，在总平面图中则注写到小数点后。
在总平面图中用涂黑的直角三角形表示，此时注的标高为绝对标高。
零点标高应写成。
7、在立面图中，外轮廓线用；地面线用表示；门、窗、台阶用画；门窗分格线用画。
8、工程图的内边框是图框线，用线绘制；位于图纸右下角的是。
9、标注尺寸要画出、、并填写，这四项称为尺寸的四个要素。
10、标高符号用线绘制，450等腰三角形的高度约；标高数字以为单位。
11、H投影放映实形的平面是，W投影积聚成一点的直线是，铅垂面的V、W投影均为相仿形。
12、与圆柱轴线垂直的平面，交圆柱面得；与圆柱轴线倾斜的平面，交圆柱得；与圆柱轴线平行的平面，若与柱面相交，则交线为。
13、施工图可分为、和。
14、在结构施工图中，是用构件代号来表示构件的名称的，楼梯板、构造柱、圈梁、雨蓬。
土木工程制图复习题一
《土木工程制图》复习题一一、单选题（共40题，每题2分）1. 在土木工程制图中，除了遵守建筑工程制图标准和某些行业标准外，还必须遵守的国家标准为：( )1A.总图制图标准B.水利水电工程制图标准C.技术制图标准D.铁路工程制图标准2. 由国家职能部门制定、颁布的制图标准，是国家级的标准，简称国标。
国标的代号为：( )2A. ISOB. GBC. StandardD. ANSI3. 图纸上的汉字必须按规定书写为长仿宋体，其字高为字宽的：( )1A. 1.5倍B. 3倍C. 2倍D. 1倍4. 绘制工程图应使用制图标准中规定的幅面尺寸，其中A2幅面的尺寸为：( )2A. 594 841B. 210 297C. 420 594D. 297 4205. 位于图纸左侧内、外边框之间的长条是图纸的装订边，其大小为：( )2A. 25mmB. 15mmC. 20mmD. 10mm6. 绘图比例是：( )2A. 图形与实物相应要素的线性尺寸之比B. 实物与图形相应要素的线性尺寸之比C. 比例尺上的比例刻度D. 图形上尺寸数字的换算系数7. 如果物体的长度为1000mm，绘图比例是1:20，则在绘图时其长度应取：( )3A. 100B. 1000C. 50D. 208. 比例尺是三棱柱形的，按比例画图时，应使用比例尺，它的作用是：( )3A. 按比例进行尺寸度量B. 查找换算系数C. 与计算器的作用类似D. 可画直线9. 中粗虚线的用途为：( )3A. 表示假想轮廓B. 表示可见轮廓C. 表示不可见轮廓D. 画中心线或轴线10. 粗线、中粗线和细线的宽度比率为：( )2A. 3:2:1B. 2: 1.5 :1C. 5: 2.5 :1D. 4:2:111. 虚线由短画和短间隔组成，如下图所示，其短画的长度a的值应取：( )3A. 1～2mmB. 2～4mmC. 4～6mmD. 6～8mm12. 右图中直径尺寸注法错在：( )1A. 尺寸起止符号应为短斜线B. 尺寸数字没有居中C. 尺寸线应该倾斜D. 直径尺寸应该注在圆外13. 右图中长度尺寸注法错在：( )2A. 尺寸起止符号倾斜方向不对B. 尺寸线距离标注位置太远C. 该尺寸应注写在图形轮廓内D. 尺寸线不应是图形轮廓线的延长线14. 工程上常用的图示方法中使用最广泛的是那一种？( )3A. 多面正投影法B. 轴测投影法C. 标高投影法D. 透视投影法15. 多面正投影法的优点是：( )3A. 直观性强B. 富有立体感和真实感C. 绘图简便，立体感强D. 绘图简便，度量性好16. 下面哪一个性质不是中心投影法和平行投影法共有的基本性质？( )4A. 同素性B. 从属性C. 积聚性D. 平行性17. 三面投影图在度量关系上有： ( )2A. 三个投影各自独立B. 正面投影和水平投影长对正C. 长对正、高平齐、宽相等D. 正面投影和侧面投影高平齐18. 三面投影图中正面投影反映形体的： ( )2A. 上下、左右、前后的三个方位的关系B. 左右、前后的方位关系C. 上下、左右的方位关系D. 上下、前后的方位关系19. 基面法绘制圆柱体正等轴测图时，可先绘制其（），然后画椭圆的外公切线： ( )3A. 上下、左右、前后的三个方位的关系B. 左右、前后的方位关系C. 上下、左右的方位关系D. 上下、前后的方位关系20. 如果A点在V投影面上，则：( )4A. A点的x坐标为0B. A点的y坐标为0C. A点的z坐标为0D. A点的x、y、z坐标都不为021. 如果A点在W投影面上，则：( )2A. A点的x坐标为0B. A点的y坐标为0C. A点的z坐标为0D. A点的x、y、z坐标都不为022. 右图中两直线的相对几何关系是： ( )3A. 相交B. 交错C. 平行D. 无法判断23. 右图中两直线的相对几何关系是： ( )4A. 相交B. 交错C. 相交垂直D. 交错垂直24. 右图中两直线的相对几何关系是： ( )2A. 相交B. 交错C. 平行D. 无法判断25. 右图中两直线的相对几何关系是： ( )3A. 相交B. 交错C. 平行D. 交错垂直26. 右图所示平面的类型是：( )4A. 水平面B. 正平面C. 侧垂面D. 任意倾斜平面27. 右图所示平面的类型是：( )2A. 铅垂面B. 正垂面C. 侧垂面D. 任意倾斜平面28. 右图所示平面的类型是：( )3A. 铅垂面B. 正垂面C. 侧垂面D. 任意倾斜平面29. 右图所示平面的类型是：( )4A. 铅垂面B. 正平面C. 侧平面D. 任意倾斜平面30. 下图中三棱锥的侧面投影是：( )331. 在右图所示的三棱锥两面投影图中：( )2A. D点在三棱锥右前棱面上B. D点在三棱锥后棱面上C. D点在三棱锥左前棱面上D. D点不在三棱锥表面上32. 下图为截切后正四棱锥的投影，正确的水平投影是：( )233. 下图已知三棱锥与四棱柱相贯，正确的水平投影是：( )334. 轴测投影是根据什么原理投射得到的：( )4A. 平行投影B. 中心投影C. 正投影D. 斜投影35. 垂直于轴测投影面的直线，其斜二测投影长度应为其实长的：( )3A. 2倍B. 1.5倍C. 1倍D. 0.5倍36. 在下图中已知形体的正面投影和水平投影，则与其吻合的轴测图是：( )437. 在下图中已知形体的三面投影图，则与其吻合的轴测图是：( )238. 徒手画图草图时: ( )2A.只是不需要固定图纸，其它与仪器图相同B.可以了草随意—些C.所有图线—样，没有粗中细线型的要求D.画线靠徒手，定位靠目测，必须保持线型明确，比例协调39. 右图所示圆柱被两平面所截切，切口的空间形状是：( )2A. 椭圆与椭圆的组合B. 椭圆与矩形的组合C. 椭圆与双曲线的组合D. 圆与矩形的组合40. 右图所示圆锥被正垂面P所截，其截交线的形状是：( )1A. 三角形B. 椭圆与直线C. 双曲线与直线D. 抛物线与直线二、填空题（共5题，每题2分）1、建筑剖面一般应标出剖切到部分的__________尺寸和____________。
《土木工程制图》复习题
《⼟⽊⼯程制图》复习题《⼟⽊⼯程制图》复习题单项选择题，将正确答案填写在括号内。
1. 在⼟⽊⼯程制图中，除了遵守建筑⼯程制图标准和某些⾏业标准外，还必须遵守的国家标准为：( )A.总图制图标准B.⽔利⽔电⼯程制图标准C.技术制图标准D.铁路⼯程制图标准答案：C2. 由国家职能部门制定、颁布的制图标准，是国家级的标准，简称国标。
国标的代号为：( )A. ISOB. GBC. StandardD. ANSI答案：B3. 图纸上的各种⽂字如汉字、字母、数字等，必须按规定字号书写，字体的号数为：( )A. 字体的⾼度B. 字体的宽度C. 标准中的编号D. 序号答案：B4. 在字体的号数系列中，字体的号数值是其前⼀个号数值的：( )A. 1.2倍3倍 D. 2倍答案：B5. 图纸上的汉字必须按规定书写为长仿宋体，其字⾼为字宽的：( )A. 1.5倍B. 3倍倍答案：C6. 绘制⼯程图应使⽤制图标准中规定的幅⾯尺⼨，其中A2幅⾯的尺⼨为：( )A. 594 841B. 210 297D. 297 420答案：C7. 绘制⼯程图应使⽤制图标准中规定的幅⾯尺⼨，其中A4幅⾯的尺⼨为：( )A. 594 841B. 210 297C. 420 594D. 297 420答案：B8. 位于图纸左侧内、外边框之间的长条是图纸的装订边，其⼤⼩为：( )A. 25mmB. 15mmC. 20mmD. 10mm答案：A9. 绘图⽐例是：( )A. 图形与实物相应要素的线性尺⼨之⽐B. 实物与图形相应要素的线性尺⼨之⽐C. ⽐例尺上的⽐例刻度D. 图形上尺⼨数字的换算系数答案：A10. 如果物体的长度为1000mm，绘图⽐例是1:20，则在绘图时其长度应取：( )A. 100B. 1000C. 50D. 20答案：C11. 如果物体的长度为1000mm，绘图⽐例是1:20，则在其图形上长度标注的尺⼨数字为：A. 100B. 1000C. 50D. 20答案：B12. ⽐例尺是三棱柱形的，按⽐例画图时，应使⽤⽐例尺，它的作⽤是：( )A. 按⽐例进⾏尺⼨度量C. 与计算器的作⽤类似D. 可画直线答案：A13. 粗实线的⽤途为：( )A. 表⽰假想轮廓B. 表⽰可见轮廓C. 表⽰不可见轮廓D. 画中⼼线或轴线答案：B14. 中粗虚线的⽤途为：( )A. 表⽰假想轮廓B. 表⽰可见轮廓C. 表⽰不可见轮廓D. 画中⼼线或轴线答案：C15. 粗线、中粗线和细线的宽度⽐率为：( )A. 3:2:1B. 2: 1.5 :1C. 5: 2.5 :1D. 4:2:1 答案：D16. 虚线由短画和短间隔组成，如下图所⽰，其短画的长度a的值应取：( )A. 1~2mmB. 2~4mmC. 4~6mmD. 6~8mm答案：C17. 点画线由长画、短间隔和点组成，如下图所⽰，其长画的长度a的值应取：( )A. 3~8mmB. 8~10mmC. 10~15mmD. 15~20mm答案：D18. 右图中直径尺⼨注法错在：( )B. 尺⼨数字没有居中C. 尺⼨线应该倾斜D. 直径尺⼨应该注在圆外答案：C19. 右图中直径尺⼨注法错在：( )A. 尺⼨起⽌符号应为短斜线B. 尺⼨数字不能⽔平注写C. 尺⼨数字应注写在圆内D. 尺⼨数字注写的引出线不应从尺⼨线端点引出答案：D20. 右图中长度尺⼨注法错在：( )A. 尺⼨起⽌符号倾斜⽅向不对B. 尺⼨线距离标注位置太远C. 该尺⼨应注写在图形轮廓内D. 尺⼨线不应是图形轮廓线的延长线答案：D21. 绘图仪器中分规的主要作⽤是：( )A. 画圆或圆弧B. 是圆规的备⽤品C. ⽤来截量长度D. 只是等分线段答案：C22. 徒⼿画图草图时：( )A. 只是不需要固定图纸，其它与仪器图相同B. 可以了草随意⼀些C. 所有图线⼀样，没有粗中细线型的要求D. 画线靠徒⼿，定位靠⽬测，必须保持线型明确，⽐例协调答案：D23. ⼯程上常⽤的图⽰⽅法中使⽤最⼴泛的是那⼀种？( )A. 多⾯正投影法B. 轴测投影法C. 标⾼投影法D. 透视投影法答案：A24. 下⾯关于轴测投影的说法哪⼀个是正确的？ ( )B. 最具有真实感，但作图太繁杂费时C. 绘图简便，有⽴体感，⽆度量性D. 绘图简便，度量性好，⽆⽴体感答案：A25. 正投影法是指：( )A. 投射线都相交于投射中⼼，投射出形体投影的⽅法B. 投射线互相平⾏且垂直于投影⾯，投射出形体投影的⽅法C. 由互相平⾏的投射线投射出形体投影的⽅法D. 投射线互相平⾏且倾斜于投影⾯，投射出形体投影的⽅法答案：B26. 多⾯正投影法的优点是：( )A. 直观性强B. 富有⽴体感和真实感C. 绘图简便，⽴体感强D. 绘图简便，度量性好答案：D27. 下⾯哪⼀个性质不是中⼼投影法和平⾏投影法共有的基本性质？( )A. 同素性B. 从属性C. 积聚性D. 平⾏性答案：D28. 下⾯哪⼀个性质不是平⾏投影法特有的基本性质？( )A. 平⾏性B. 定⽐性C. 相似性D. 接合性答案：C29. 平⾏投影法中图形的相仿性是指：( )A. 相似性B. 全等性C. 平⾯图形⾮退化的平⾏投影D. 平⾏性答案：C30. 三⾯投影图在度量关系上有： ( )B. 正⾯投影和⽔平投影长对正C. 长对正、⾼平齐、宽相等D. 正⾯投影和侧⾯投影⾼平齐答案：C31. 三⾯投影图中⽔平投影反映形体的： ( )A. 上下、左右、前后的三个⽅位的关系B. 左右、前后的⽅位关系C. 上下、左右的⽅位关系D. 上下、前后的⽅位关系答案：B32. 三⾯投影图中正⾯投影反映形体的： ( )A. 上下、左右、前后的三个⽅位的关系B. 左右、前后的⽅位关系C. 上下、左右的⽅位关系D. 上下、前后的⽅位关系答案：C33. 三⾯投影图中侧⾯投影反映形体的： ( )A. 上下、左右、前后的三个⽅位的关系B. 左右、前后的⽅位关系C. 上下、左右的⽅位关系D. 上下、前后的⽅位关系答案：D34. 如果A点在V投影⾯上，则：( )A. A点的x坐标为0B. A点的y坐标为0C. A点的z坐标为0D. A点的x、y、z坐标都不为0答案：B35. 如果A点在H投影⾯上，则：( )A. A点的x坐标为0B. A点的y坐标为0C. A点的z坐标为0D. A点的x、y、z坐标都不为0答案：C36. 如果A点在W投影⾯上，则：( )A. A点的x坐标为0B. A点的y坐标为0D. A点的x、y、z坐标都不为0 答案：A37. 右图中两直线的相对⼏何关系是： ( )A. 相交B. 交错C. 相交垂直D. 交错垂直答案：A38. 右图中两直线的相对⼏何关系是： ( )A. 相交B. 交错C. 平⾏D. ⽆法判断答案：C39. 右图中两直线的相对⼏何关系是： ( )A. 相交B. 交错C. 相交垂直D. 交错垂直答案：A40. 右图中两直线的相对⼏何关系是： ( )A. 相交B. 交错C. 相交垂直D. 交错垂直答案：D41. 右图中两直线的相对⼏何关系是： ( )A. 相交B. 交错C. 平⾏D. ⽆法判断答案：B42. 右图中两直线的相对⼏何关系是： ( )A. 相交B. 交错D. 交错垂直答案：B43. 右图所⽰平⾯的类型是：( )A. ⽔平⾯B. 正平⾯C. 侧垂⾯D. 任意倾斜平⾯答案：D44. 右图所⽰平⾯的类型是：( )A. 铅垂⾯B. 正垂⾯C. 侧垂⾯D. 任意倾斜平⾯答案：A45. 右图所⽰平⾯的类型是：( )A. 铅垂⾯B. 正垂⾯C. 侧垂⾯D. 任意倾斜平⾯答案：B46. 右图所⽰平⾯的类型是：( )A. 铅垂⾯B. 正平⾯C. 侧平⾯D. 任意倾斜平⾯答案：B47. 下图中三棱锥的侧⾯投影是：( )答案：C48. 下图所⽰五棱锥表⾯上⼀点B，其正确的侧⾯投影是：( ) 答案：B49. 在右图所⽰的三棱锥两⾯投影图中：( )A. D点在三棱锥右前棱⾯上B. D点在三棱锥后棱⾯上C. D点在三棱锥左前棱⾯上D. D点不在三棱锥表⾯上50. 下图为截切后正四棱锥的投影，正确的⽔平投影是：( )答案：B51. 下图已知三棱锥与四棱柱相贯，正确的⽔平投影是：( )答案：B52. 轴测投影是根据什么原理投射得到的：( )A. 平⾏投影B. 中⼼投影C. 正投影D. 斜投影答案：A53. 垂直于轴测投影⾯的直线，其斜⼆测投影长度应为其实长的：( )A. 2倍B. 1.5倍C. 1倍D. 0.5倍答案：D54. 在下图中已知形体的正⾯投影和⽔平投影，则与其吻合的轴测图是：( )答案：C55. 在下图中已知形体的三⾯投影图，则与其吻合的轴测图是：( )答案：D56. 右图所⽰六棱锥被正垂⾯P所截，其截交线的形状是：( )A. 三⾓形B. 五边形C. 六边形D. 七边形答案：D57. 右图所⽰圆柱被两平⾯所截切，切⼝的空间形状是：( )A. 椭圆与椭圆的组合B. 椭圆与矩形的组合C. 椭圆与双曲线的组合D. 圆与矩形的组合答案：B58. 右图所⽰圆锥被正垂⾯P所截，其截交线的形状是：( )B. 椭圆与直线C. 双曲线与直线D. 抛物线与直线答案：B59. 右图所⽰圆锥被正垂⾯P所截，其截交线的形状是：( )A. 三⾓形B. 椭圆与直线C. 双曲线与直线D. 抛物线与直线答案：C60. 右图所⽰球与圆锥相贯，相贯线的空间形状是：( )A. 圆B. 空间曲线C. 矩形D. 椭圆答案：A61. 右图为截切后正圆锥的正⾯投影，它的两段截交线是：( )A. 双曲线与椭圆曲线的组合B. 等腰三⾓形与半圆曲线的组合C. 抛物线与半圆曲线的组合D. 等腰三⾓形与椭圆曲线的组合答案：B62. 下图所⽰组合体，正确的左侧⽴⾯图是：( )答案：C63. 下图所⽰组合体，正确的1-1剖视图是：( )答案：D64. 在AutoCAD中，世界坐标系原点的位置，将：( )A. 始终在绘图区域的左下⾓B. 由UCS命令设定C. 由LIMITS命令对绘图界限的设置来确定D. 由ZOOM命令设定答案：C65. 在AutoCAD中，⽤户坐标系是：( )A. 禁⽌使⽤的C. 和世界坐标系完全相同D. ⽤户只能设定⼀个答案：B66. 在AutoCAD点的坐标输⼊中，绝对坐标的基准是：( )A. 世界坐标系的原点B. ⽤户坐标系的原点C. 当前坐标系的原点D. 前⼀个点答案：C67. 在AutoCAD点的坐标输⼊中，相对坐标的基准是：( )A. 世界坐标系的原点B. ⽤户坐标系的原点C. 当前坐标系的原点D. 前⼀个点答案：D68. 在AutoCAD点的坐标输⼊中，实现相对坐标输⼊的⽅法为：( )A. 设置⽤户坐标系B. 不能使⽤相对坐标C. 直接输⼊坐标数据D. 在坐标数据前加@符号答案：D69. 在AutoCAD点的坐标输⼊中，实现极坐标输⼊的⽅法为：( )A. 设置极坐标系B. 不能使⽤极坐标C. 分⼆次输⼊坐标数据D. 在坐标数据中间⽤＜符号答案：D70. 在AutoCAD中，⾓度的默认输⼊单位及⽅向是：( )A. 度及逆时针为正B. 度及顺时针为正C. 弧度及逆时针为正D. 度分秒及逆时针为正答案：A71. 在AutoCAD中，右边的图标表⽰：( )A. 世界坐标系，但不表⽰原点位置B. 世界坐标系，原点位置在⽅格中⼼C. ⽤户坐标系，但不表⽰原点位置D. ⽤户坐标系，原点位置在⽅格中⼼72. 在AutoCAD中，右边的图标表⽰：( )A. 世界坐标系，但不表⽰原点位置B. 世界坐标系，原点位置在⼆轴交点处C. ⽤户坐标系，但不表⽰原点位置D. ⽤户坐标系，原点位置在⼆轴交点处答案：C73. 在AutoCAD中，对于正在操作的命令要想终⽌它，需：( )A. 按Ctrl-C键B. 按Esc键C. 单击标准⼯具条上的Undo按钮D. 按空格键答案：B74. 在AutoCAD命令中的字母⼤⼩写是：( )A. 不区分的B. 只能使⽤⼤写C. 只能使⽤⼩写D. 都能使⽤，但⼤⼩写是不同的答案：A75. 在AutoCAD中有些命令可以透明地执⾏，即：( )A. 中断正在执⾏的命令，强制执⾏该命令B. 只能使⽤在透明的图层上C. 可以在别的命令执⾏过程中执⾏D. 画出透明图形答案：C76. 在AutoCAD中，对⼀条点划线执⾏OFFSET命令，偏移出的直线将是：( )A. 实线B. 点划线C. 由当前图层的线型确定D. 根据此前执⾏LINETYPE 命令所设定的线型确定77. 在AutoCAD对图形进⾏编辑中，⽤窗⼝⽅式选取⽬标时，选中的图形为：( )A. 完全落⼊矩形⽅框的图形B. 与⽅框边界相交的图形C. 与⽅框边界相交及落⼊矩形⽅框的图形D. 在程序窗⼝中显⽰的图形答案：A78. 在AutoCAD对图形进⾏编辑中，⽤交叉窗⼝⽅式选取⽬标时，选中的图形为：( )A. 完全落⼊矩形⽅框的图形B. 与⽅框边界相交的图形C. 与⽅框边界相交及落⼊矩形⽅框的图形D. 在程序窗⼝中显⽰的图形答案：C79. 在AutoCAD中选取图形时，图形上出现的⼩⽅块为夹点，它们的作⽤是：( )A. 仅表明图形处于选中状态B. 表明图形的控制点C. 表明图形上可以进⾏对象捕捉的点D. 对图形进⾏拉伸、移动、⽐例、镜像、旋转等快速编辑答案：D80. 在AutoCAD中，各个图层：( )A. 是分离的，互相之间⽆关联关系B. 具有统⼀的坐标系、绘图界限和显⽰时的缩放倍数C. 具有统⼀的坐标系，但可以分别进⾏缩放显⽰D. 具有各⾃独⽴的⽤户坐标系答案：B81. 在AutoCAD中，将某⼀图层冻结，则该图层：( )A. 不能显⽰和编辑B. 不能参加重新⽣成运算C. 不能输出D. 不能显⽰、编辑、输出，不参加重新⽣成运算答案：D82. 在AutoCAD中，将某⼀图层关闭，则该图层：( )A. 不能显⽰和编辑B. 不能显⽰、编辑和输出C. 不能输出D. 不能显⽰、编辑和输出，也不参加重新⽣成运算答案：B83. 在AutoCAD中，将某⼀图层设为不可打印，则该图层：( )A. 可见、可编辑，但不能打印输出B. 不能参加重新⽣成运算C. 仍可见，但不能编辑和打印输出D. 不能显⽰、编辑和打印输出答案：A84. 在AutoCAD中，将某⼀图层锁定，则该图层：( )A. 既不可见，也不能编辑B. 仍可见，但不能编辑C. 仍可见，也能编辑，但不能将该层删除D. 不参加重新⽣成运算答案：B85. 在AutoCAD中，⽤BLOCK命令将当前图形定义成块后，当前图形将：( )A. 在屏幕上保持原状不变B. 由⽤户决定当前图形的状态C. ⾃动变成块保留在屏幕上D. ⾃动删除答案：B86. 在AutoCAD中，⽤WBLOCK命令进⾏图块存盘，可以保存的对象为：( )A. ⽤BLOCK命令定义的块B. 由⽤户选择保存的对象C. 整个图形D. 以上均可答案：D87. 在AutoCAD中，⽤INSERT命令进⾏图块的插⼊，可以插⼊的对象为：( )A. BLOCK命令定义的块B. WBLOCK命令保存的块C. 其它图形⽂件D. 以上均可答案：D88. 在AutoCAD中，⽤MIRROR作镜像图形时，原图：( )A. 可由⽤户决定是否保留B. 不能保留C. 必须保留D. ⾃动保留答案：A89. 在AutoCAD中的尺⼨样式设置中，线性尺⼨的起⽌符号应该采⽤：( )A. 实⼼箭头B. ⿊点C. 细实线短划D. 中粗实线短划答案：D90. 在钢筋混凝⼟结构中，分布钢筋的作⽤是：( )A. 起架⽴作⽤B. 主要受⼒钢筋C. 承受剪⼒D. 固定钢筋的位置并分配荷载到受⼒钢筋答案：D91. 在钢筋混凝⼟结构中，箍筋的作⽤是：( )A. 起架⽴作⽤B. 主要受⼒钢筋C. 固定钢筋的位置并承受剪⼒D. 分配荷载到受⼒钢筋答案：C92. 在钢筋混凝⼟结构中，受⼒钢筋的弯起作⽤是：( )A. 形成钢筋⾻架B. 使受⼒钢筋始终处于构件中拉应⼒最⼤的区域C. 承受剪⼒D. 分配荷载到其它钢筋答案：B93. 在钢筋混凝⼟结构图中，构件的轮廓线⽤：( )A. 粗实线绘制B. 中粗实线绘制C. 细实线绘制D. 加粗的粗实线绘制答案：C94. 在钢筋混凝⼟结构图中，可见的钢筋⽤：( )A. 粗实线绘制，线宽由钢筋直径确定B. 中粗实线绘制C. ⽤钢筋的实际投影表⽰D. 粗实线绘制，线宽不表⽰钢筋粗细答案：D95. 在钢筋混凝⼟结构图中，不可见的钢筋⽤：( )A. 粗虚线绘制，线宽由钢筋直径确定B. 粗虚线绘制，线宽不表⽰钢筋粗细C. ⽤细虚线绘制D. 中粗虚线绘制答案：B96. 在钢筋混凝⼟结构图中，钢筋的横断⾯⽤：( )A. 涂⿊的圆点表⽰，圆点⼤⼩由钢筋直径确定B. 空⼼圆圈表⽰C. 统⼀⼤⼩的涂⿊圆点表⽰D. 涂⿊的三⾓形表⽰答案：C97. 在钢筋混凝⼟结构图中，预应⼒钢筋⽤：( )A. 粗双点画线绘制，线宽由钢筋直径确定B. 中粗双点画线绘制C. 粗双点画线绘制，线宽不表⽰钢筋粗细D. 细双点画线绘制答案：C98. 在钢筋混凝⼟结构图中，钢筋的标注中符号@的含义为：( )A. 钢筋的直径符号B. 钢筋的品种代号C. 均匀分布的钢筋间距D. 钢筋表⾯的种类答案：C99. 在钢筋混凝⼟结构图中，钢筋的品种代号标注在：( )A. 钢筋的直径符号上B. 钢筋表中C. 在图纸的附注⽂字中说明。
《土木工程制图》复习题
《⼟⽊⼯程制图》复习题《⼟⽊⼯程制图》复习题单项选择题，将正确答案填写在括号内。
1.在⼟⽊⼯程制图中，除了遵守建筑⼯程制图标准和某些⾏业标准外，还必须遵守的国家标准为：()A.总图制图标准B.⽔利⽔电⼯程制图标准C.技术制图标准D.铁路⼯程制图标准答案：C2.由国家职能部门制定、颁布的制图标准，是国家级的标准，简称国标。
国标的代号为：()A.ISOB.GBC.StandardD.ANSI答案：B3.图纸上的各种⽂字如汉字、字母、数字等，必须按规定字号书写，字体的号数为：()A.字体的⾼度B.字体的宽度C.标准中的编号D.序号答案：B4.在字体的号数系列中，字体的号数值是其前⼀个号数值的：()A.1.2倍3倍D.2倍答案：B5.图纸上的汉字必须按规定书写为长仿宋体，其字⾼为字宽的：()A.1.5倍B.3倍倍答案：C6.绘制⼯程图应使⽤制图标准中规定的幅⾯尺⼨，其中A2幅⾯的尺⼨为：()A.594841B.210297C.420594D.297420答案：C7.绘制⼯程图应使⽤制图标准中规定的幅⾯尺⼨，其中A4幅⾯的尺⼨为：()A.594841B.210297C.420594D.297420答案：B8.位于图纸左侧内、外边框之间的长条是图纸的装订边，其⼤⼩为：()A.25mmB.15mmC.20mmD.10mm答案：A9.绘图⽐例是：()A.图形与实物相应要素的线性尺⼨之⽐B.实物与图形相应要素的线性尺⼨之⽐C.⽐例尺上的⽐例刻度D.图形上尺⼨数字的换算系数答案：A10.如果物体的长度为1000mm，绘图⽐例是1:20，则在绘图时其长度应取：()A.100B.1000C.50D.20答案：C11.如果物体的长度为1000mm，绘图⽐例是1:20，则在其图形上长度标注的尺⼨数字为：A.100B.1000C.50D.20答案：B12.⽐例尺是三棱柱形的，按⽐例画图时，应使⽤⽐例尺，它的作⽤是：()A.按⽐例进⾏尺⼨度量B.查找换算系数C.与计算器的作⽤类似D.可画直线答案：A13.粗实线的⽤途为：()A.表⽰假想轮廓B.表⽰可见轮廓C.表⽰不可见轮廓D.画中⼼线或轴线答案：BA.表⽰假想轮廓B.表⽰可见轮廓C.表⽰不可见轮廓D.画中⼼线或轴线答案：C15.粗线、中粗线和细线的宽度⽐率为：()A.3:2:1B.2:1.5:1C.5:2.5:1D.4:2:1答案：D16.虚线由短画和短间隔组成，如下图所⽰，其短画的长度a的值应取：()A.1~2mmB.2~4mmC.4~6mmD.6~8mm答案：C17.点画线由长画、短间隔和点组成，如下图所⽰，其长画的长度a的值应取：()A.3~8mmB.8~10mmC.10~15mmD.15~20mm答案：D18.右图中直径尺⼨注法错在：()A.尺⼨起⽌符号应为短斜线B.尺⼨数字没有居中C.尺⼨线应该倾斜D.直径尺⼨应该注在圆外答案：C19.右图中直径尺⼨注法错在：()A.尺⼨起⽌符号应为短斜线B.尺⼨数字不能⽔平注写C.尺⼨数字应注写在圆内D.尺⼨数字注写的引出线不应从尺⼨线端点引出答案：D20.右图中长度尺⼨注法错在：()A.尺⼨起⽌符号倾斜⽅向不对B.尺⼨线距离标注位置太远C.该尺⼨应注写在图形轮廓内D.尺⼨线不应是图形轮廓线的延长线答案：D21.绘图仪器中分规的主要作⽤是：()A.画圆或圆弧B.是圆规的备⽤品C.⽤来截量长度D.只是等分线段答案：C22.徒⼿画图草图时：()A.只是不需要固定图纸，其它与仪器图相同B.可以了草随意⼀些C.所有图线⼀样，没有粗中细线型的要求D.画线靠徒⼿，定位靠⽬测，必须保持线型明确，⽐例协调答案：D23.⼯程上常⽤的图⽰⽅法中使⽤最⼴泛的是那⼀种？()A.多⾯正投影法B.轴测投影法C.标⾼投影法D.透视投影法答案：A24.下⾯关于轴测投影的说法哪⼀个是正确的？()A.直观性强，有⼀定的度量性B.最具有真实感，但作图太繁杂费时C.绘图简便，有⽴体感，⽆度量性D.绘图简便，度量性好，⽆⽴体感答案：A25.正投影法是指：()A.投射线都相交于投射中⼼，投射出形体投影的⽅法B.投射线互相平⾏且垂直于投影⾯，投射出形体投影的⽅法C.由互相平⾏的投射线投射出形体投影的⽅法D.投射线互相平⾏且倾斜于投影⾯，投射出形体投影的⽅法答案：B26.多⾯正投影法的优点是：()A.直观性强B.富有⽴体感和真实感C.绘图简便，⽴体感强D.绘图简便，度量性好答案：D27.下⾯哪⼀个性质不是中⼼投影法和平⾏投影法共有的基本性质？()A.同素性B.从属性C.积聚性D.平⾏性答案：D28.下⾯哪⼀个性质不是平⾏投影法特有的基本性质？()A.平⾏性B.定⽐性C.相似性D.接合性答案：C29.平⾏投影法中图形的相仿性是指：()A.相似性B.全等性C.平⾯图形⾮退化的平⾏投影D.平⾏性答案：C30.三⾯投影图在度量关系上有：()A.三个投影各⾃独⽴B.正⾯投影和⽔平投影长对正C.长对正、⾼平齐、宽相等D.正⾯投影和侧⾯投影⾼平齐答案：C31.三⾯投影图中⽔平投影反映形体的：()A.上下、左右、前后的三个⽅位的关系B.左右、前后的⽅位关系C.上下、左右的⽅位关系D.上下、前后的⽅位关系答案：B32.三⾯投影图中正⾯投影反映形体的：()A.上下、左右、前后的三个⽅位的关系B.左右、前后的⽅位关系C.上下、左右的⽅位关系D.上下、前后的⽅位关系答案：C33.三⾯投影图中侧⾯投影反映形体的：()A.上下、左右、前后的三个⽅位的关系B.左右、前后的⽅位关系C.上下、左右的⽅位关系D.上下、前后的⽅位关系答案：D34.如果A点在V投影⾯上，则：()A.A点的x坐标为0B.A点的y坐标为0C.A点的z坐标为0D.A点的x、y、z坐标都不为0答案：B35.如果A点在H投影⾯上，则：()A.A点的x坐标为0B.A点的y坐标为0C.A点的z坐标为0D.A点的x、y、z坐标都不为0答案：C36.如果A点在W投影⾯上，则：()A.A点的x坐标为0B.A点的y坐标为0C.A点的z坐标为0D.A点的x、y、z坐标都不为0答案：A37.右图中两直线的相对⼏何关系是：()A.相交B.交错C.相交垂直D.交错垂直答案：A38.右图中两直线的相对⼏何关系是：()A.相交B.交错C.平⾏D.⽆法判断答案：C39.右图中两直线的相对⼏何关系是：()A.相交B.交错C.相交垂直D.交错垂直答案：A40.右图中两直线的相对⼏何关系是：()A.相交B.交错C.相交垂直D.交错垂直答案：D41.右图中两直线的相对⼏何关系是：()A.相交B.交错C.平⾏D.⽆法判断答案：B42.右图中两直线的相对⼏何关系是：()A.相交B.交错C.平⾏D.交错垂直答案：B43.右图所⽰平⾯的类型是：()A.⽔平⾯B.正平⾯C.侧垂⾯D.任意倾斜平⾯答案：D44.右图所⽰平⾯的类型是：()A.铅垂⾯B.正垂⾯C.侧垂⾯D.任意倾斜平⾯答案：A45.右图所⽰平⾯的类型是：()A.铅垂⾯B.正垂⾯C.侧垂⾯D.任意倾斜平⾯答案：B46.右图所⽰平⾯的类型是：()A.铅垂⾯B.正平⾯C.侧平⾯D.任意倾斜平⾯答案：B47.下图中三棱锥的侧⾯投影是：()答案：C48.下图所⽰五棱锥表⾯上⼀点B，其正确的侧⾯投影是：() 答案：B49.在右图所⽰的三棱锥两⾯投影图中：()A.D点在三棱锥右前棱⾯上B.D点在三棱锥后棱⾯上C.D点在三棱锥左前棱⾯上D.D点不在三棱锥表⾯上答案：A答案：B51.下图已知三棱锥与四棱柱相贯，正确的⽔平投影是：()答案：B52.轴测投影是根据什么原理投射得到的：()A.平⾏投影B.中⼼投影C.正投影D.斜投影答案：A53.垂直于轴测投影⾯的直线，其斜⼆测投影长度应为其实长的：()A.2倍B.1.5倍C.1倍D.0.5倍答案：D54.在下图中已知形体的正⾯投影和⽔平投影，则与其吻合的轴测图是：()答案：C55.在下图中已知形体的三⾯投影图，则与其吻合的轴测图是：()答案：D56.右图所⽰六棱锥被正垂⾯P所截，其截交线的形状是：()A.三⾓形B.五边形C.六边形D.七边形答案：D57.右图所⽰圆柱被两平⾯所截切，切⼝的空间形状是：()A.椭圆与椭圆的组合B.椭圆与矩形的组合C.椭圆与双曲线的组合D.圆与矩形的组合答案：B58.右图所⽰圆锥被正垂⾯P所截，其截交线的形状是：()A.三⾓形B.椭圆与直线C.双曲线与直线D.抛物线与直线答案：B59.右图所⽰圆锥被正垂⾯P所截，其截交线的形状是：()A.三⾓形B.椭圆与直线C.双曲线与直线D.抛物线与直线答案：C60.右图所⽰球与圆锥相贯，相贯线的空间形状是：()A.圆B.空间曲线C.矩形D.椭圆答案：A61.右图为截切后正圆锥的正⾯投影，它的两段截交线是：()A.双曲线与椭圆曲线的组合B.等腰三⾓形与半圆曲线的组合C.抛物线与半圆曲线的组合D.等腰三⾓形与椭圆曲线的组合答案：B62.下图所⽰组合体，正确的左侧⽴⾯图是：()答案：C63.下图所⽰组合体，正确的1-1剖视图是：()答案：D64.在AutoCAD中，世界坐标系原点的位置，将：()A.始终在绘图区域的左下⾓B.由UCS命令设定C.由LIMITS命令对绘图界限的设置来确定D.由ZOOM命令设定答案：C65.在AutoCAD中，⽤户坐标系是：()A.禁⽌使⽤的B.由⽤户根据需要设定，数量不限C.和世界坐标系完全相同D.⽤户只能设定⼀个答案：B66.在AutoCAD点的坐标输⼊中，绝对坐标的基准是：()A.世界坐标系的原点B.⽤户坐标系的原点C.当前坐标系的原点D.前⼀个点答案：C67.在AutoCAD点的坐标输⼊中，相对坐标的基准是：()A.世界坐标系的原点B.⽤户坐标系的原点C.当前坐标系的原点D.前⼀个点答案：D68.在AutoCAD点的坐标输⼊中，实现相对坐标输⼊的⽅法为：()A.设置⽤户坐标系B.不能使⽤相对坐标C.直接输⼊坐标数据D.在坐标数据前加@符号答案：D69.在AutoCAD点的坐标输⼊中，实现极坐标输⼊的⽅法为：()A.设置极坐标系B.不能使⽤极坐标C.分⼆次输⼊坐标数据D.在坐标数据中间⽤＜符号答案：D70.在AutoCAD中，⾓度的默认输⼊单位及⽅向是：()A.度及逆时针为正B.度及顺时针为正C.弧度及逆时针为正D.度分秒及逆时针为正答案：A71.在AutoCAD中，右边的图标表⽰：()A.世界坐标系，但不表⽰原点位置B.世界坐标系，原点位置在⽅格中⼼C.⽤户坐标系，但不表⽰原点位置D.⽤户坐标系，原点位置在⽅格中⼼答案：A72.在AutoCAD中，右边的图标表⽰：()A.世界坐标系，但不表⽰原点位置B.世界坐标系，原点位置在⼆轴交点处C.⽤户坐标系，但不表⽰原点位置D.⽤户坐标系，原点位置在⼆轴交点处答案：C73.在AutoCAD中，对于正在操作的命令要想终⽌它，需：()A.按Ctrl-C键B.按Esc键C.单击标准⼯具条上的Undo按钮D.按空格键答案：B74.在AutoCAD命令中的字母⼤⼩写是：()A.不区分的B.只能使⽤⼤写C.只能使⽤⼩写D.都能使⽤，但⼤⼩写是不同的答案：A75.在AutoCAD中有些命令可以透明地执⾏，即：()A.中断正在执⾏的命令，强制执⾏该命令B.只能使⽤在透明的图层上C.可以在别的命令执⾏过程中执⾏D.画出透明图形答案：C76.在AutoCAD中，对⼀条点划线执⾏OFFSET命令，偏移出的直线将是：()A.实线B.点划线C.由当前图层的线型确定D.根据此前执⾏LINETYPE命令所设定的线型确定答案：B77.在AutoCAD对图形进⾏编辑中，⽤窗⼝⽅式选取⽬标时，选中的图形为：()A.完全落⼊矩形⽅框的图形B.与⽅框边界相交的图形C.与⽅框边界相交及落⼊矩形⽅框的图形D.在程序窗⼝中显⽰的图形答案：A78.在AutoCAD对图形进⾏编辑中，⽤交叉窗⼝⽅式选取⽬标时，选中的图形为：()A.完全落⼊矩形⽅框的图形B.与⽅框边界相交的图形C.与⽅框边界相交及落⼊矩形⽅框的图形D.在程序窗⼝中显⽰的图形答案：C79.在AutoCAD中选取图形时，图形上出现的⼩⽅块为夹点，它们的作⽤是：()A.仅表明图形处于选中状态B.表明图形的控制点C.表明图形上可以进⾏对象捕捉的点D.对图形进⾏拉伸、移动、⽐例、镜像、旋转等快速编辑答案：D80.在AutoCAD中，各个图层：()A.是分离的，互相之间⽆关联关系B.具有统⼀的坐标系、绘图界限和显⽰时的缩放倍数C.具有统⼀的坐标系，但可以分别进⾏缩放显⽰D.具有各⾃独⽴的⽤户坐标系答案：B81.在AutoCAD中，将某⼀图层冻结，则该图层：()A.不能显⽰和编辑B.不能参加重新⽣成运算C.不能输出D.不能显⽰、编辑、输出，不参加重新⽣成运算82.在AutoCAD中，将某⼀图层关闭，则该图层：()A.不能显⽰和编辑B.不能显⽰、编辑和输出D.不能显⽰、编辑和输出，也不参加重新⽣成运算答案：B83.在AutoCAD中，将某⼀图层设为不可打印，则该图层：()A.可见、可编辑，但不能打印输出B.不能参加重新⽣成运算C.仍可见，但不能编辑和打印输出D.不能显⽰、编辑和打印输出答案：A84.在AutoCAD中，将某⼀图层锁定，则该图层：()A.既不可见，也不能编辑B.仍可见，但不能编辑C.仍可见，也能编辑，但不能将该层删除D.不参加重新⽣成运算答案：B85.在AutoCAD中，⽤BLOCK命令将当前图形定义成块后，当前图形将：()A.在屏幕上保持原状不变B.由⽤户决定当前图形的状态C.⾃动变成块保留在屏幕上D.⾃动删除86.在AutoCAD中，⽤WBLOCK命令进⾏图块存盘，可以保存的对象为：()A.⽤BLOCK命令定义的块B.由⽤户选择保存的对象C.整个图形D.以上均可答案：D87.在AutoCAD中，⽤INSERT命令进⾏图块的插⼊，可以插⼊的对象为：()A.BLOCK命令定义的块B.WBLOCK命令保存的块C.其它图形⽂件D.以上均可答案：D88.在AutoCAD中，⽤MIRROR作镜像图形时，原图：()A.可由⽤户决定是否保留B.不能保留D.⾃动保留答案：A89.在AutoCAD中的尺⼨样式设置中，线性尺⼨的起⽌符号应该采⽤：()A.实⼼箭头B.⿊点C.细实线短划D.中粗实线短划90.在钢筋混凝⼟结构中，分布钢筋的作⽤是：()A.起架⽴作⽤B.主要受⼒钢筋C.承受剪⼒D.固定钢筋的位置并分配荷载到受⼒钢筋答案：D91.在钢筋混凝⼟结构中，箍筋的作⽤是：()A.起架⽴作⽤B.主要受⼒钢筋C.固定钢筋的位置并承受剪⼒D.分配荷载到受⼒钢筋答案：C92.在钢筋混凝⼟结构中，受⼒钢筋的弯起作⽤是：()A.形成钢筋⾻架B.使受⼒钢筋始终处于构件中拉应⼒最⼤的区域C.承受剪⼒D.分配荷载到其它钢筋答案：B93.在钢筋混凝⼟结构图中，构件的轮廓线⽤：()A.粗实线绘制B.中粗实线绘制C.细实线绘制D.加粗的粗实线绘制94.在钢筋混凝⼟结构图中，可见的钢筋⽤：()A.粗实线绘制，线宽由钢筋直径确定B.中粗实线绘制C.⽤钢筋的实际投影表⽰D.粗实线绘制，线宽不表⽰钢筋粗细答案：D95.在钢筋混凝⼟结构图中，不可见的钢筋⽤：()A.粗虚线绘制，线宽由钢筋直径确定B.粗虚线绘制，线宽不表⽰钢筋粗细C.⽤细虚线绘制D.中粗虚线绘制答案：B96.在钢筋混凝⼟结构图中，钢筋的横断⾯⽤：()A.涂⿊的圆点表⽰，圆点⼤⼩由钢筋直径确定B.空⼼圆圈表⽰C.统⼀⼤⼩的涂⿊圆点表⽰D.涂⿊的三⾓形表⽰答案：C97.在钢筋混凝⼟结构图中，预应⼒钢筋⽤：()A.粗双点画线绘制，线宽由钢筋直径确定B.中粗双点画线绘制C.粗双点画线绘制，线宽不表⽰钢筋粗细D.细双点画线绘制98.在钢筋混凝⼟结构图中，钢筋的标注中符号@的含义为：()A.钢筋的直径符号B.钢筋的品种代号C.均匀分布的钢筋间距D.钢筋表⾯的种类答案：C99.在钢筋混凝⼟结构图中，钢筋的品种代号标注在：()A.钢筋的直径符号上B.钢筋表中C.在图纸的附注⽂字中说明D.不⽤标注，可查找规范答案：A100.在钢筋混凝⼟结构中，钢筋的保护层是：()A.钢筋的表⾯处理层B.钢筋表⾯的防锈油漆C.具有⼀定厚度的混凝⼟保护钢筋不被锈蚀D.包裹钢筋的材料答案：C101.在右边的钢筋混凝⼟结构图中，3号钢筋为：()A.位于板的上层，6mm直径，间距为200mmB.位于板的下层，6mm直径，间距为200mmC.位于板的下层，6mm直径，距板边缘200mmD.位于板的上层，6mm直径，距主筋200mm。
土木工程制图试题及答案
土木工程制图试题及答案一、选择题（每题2分，共20分）1. 下列关于土木工程制图的说法，不正确的是：a) 土木工程制图是一种用来描述和表示工程设计方案的图形语言b) 土木工程制图可以包括平面图、剖面图、立面图等不同类型的图纸c) 土木工程制图只用于施工图阶段，不涉及设计和规划阶段d) 土木工程制图通常使用专业的绘图软件进行制作和编辑2. 在土木工程制图中，以下哪种线型常用于表示道路中心线？a) 实线b) 虚线c) 破折线d) 红色线3. 土木工程制图中的“坡度”是指：a) 道路的坡度b) 水平线与斜线之间的夹角c) 土地的坡度d) 强度与坚固度之间的关系4. 下列关于土木工程剖面图的说法，错误的是：a) 土木工程剖面图通常用于展示和说明地形和地面高程的变化b) 土木工程剖面图由平面图投影而成，展示了某一方向上的截面信息c) 土木工程剖面图可以帮助工程师分析和解决在不同地形条件下的设计问题d) 土木工程剖面图只包括水平方向的信息，不包括垂直方向的信息5. 土木工程设计中常用的CAD软件是指：a) 计算机辅助设计软件b) 基于云端的设计软件c) 能够进行三维建模的设计软件d) 能够进行结构分析和模拟的设计软件6. 在土木工程制图中，图纸比例的选择原则是：a) 越大越好，以便细节更清晰b) 越小越好，以便整个项目能够在一张图纸上显示完整c) 根据实际需求选择，既满足细节展示又不至于图纸过大过长d) 随意选择，不需要考虑图纸的比例7. 土木工程制图中，下列哪种图纸常用于表示建筑物的外观和细节？a) 平面图b) 剖面图c) 立面图d) 布置图8. 土木工程制图中，下列关于符号的说法，错误的是：a) 符号是用来代表物体、设备或者特定情况的图形b) 符号可以简化图纸，使信息更加清晰易读c) 符号的使用在不同的国家和地区可能存在差异d) 符号只在设计和规划阶段使用，不需要在施工图和施工过程中使用9. 在土木工程制图中，下列哪个单位用于表示比例尺的电子数据？a) mmb) mc) cmd) %10. 下列关于土木工程制图的图例，不正确的是：a) 图例是用来解释和说明图纸上的符号、颜色和线型使用的说明文字和图形b) 图例一般位于图纸的右上角或者右下角c) 图例中应标明比例尺和图纸规格d) 图例可标明设计人员的信息，如姓名和联系方式二、简答题（每题5分，共30分）1. 请简要说明土木工程平面图、立面图和剖面图的基本特点和用途。
土木工程制图试题及答案
土木工程制图试题及答案土木工程制图是土木工程学科中的一门重要课程，它不仅要求学生掌握基础的绘图技能，还需要理解图纸中的专业术语和符号。
本文将提供一份典型的土木工程制图试题及答案，以供学习参考。
一、选择题1. 土木工程制图中，表示墙体的材料通常使用的线型是：A. 实线B. 虚线C. 点划线D. 粗实线答案：A2. 在土木工程图纸中，以下哪个符号代表混凝土？A. □B. ○C. △D. ▽答案：B3. 土木工程图纸中的尺寸标注，通常包括哪些要素？A. 尺寸线B. 尺寸数字C. 尺寸符号D. 所有以上答案：D4. 钢筋混凝土结构图中，钢筋的直径通常用哪种方式表示？A. 比例尺B. 数字标注C. 符号表示D. 颜色区分答案：B二、填空题1. 在土木工程制图中，______是用来表示建筑物高度的符号，通常位于图纸的左侧或右侧。
答案：层高标注2. 土木工程图纸中的索引图是一种特殊的图，它用来______，以便快速找到详细图纸的位置。
答案：指示其他图纸的具体位置和内容3. 当需要在图纸上表示材料的纹理或者表面处理时，通常会使用______。
答案：纹理图案4. 在土木工程图纸中，______是用来表示构件内部钢筋布置的图。
答案：钢筋详图三、判断题1. 土木工程图纸中的剖面图可以显示建筑物的内部结构和材料。
（正确）2. 所有的土木工程图纸都使用统一的比例尺。
（错误）3. 建筑平面图中，门窗的开启方式不需要表示。
（错误）4. 土木工程图纸中的轴线是用来控制建筑物整体布局的重要参考。
（正确）四、简答题1. 请简述土木工程制图中剖面图的作用。
答：剖面图主要用于显示建筑物内部的结构和材料，通过剖切建筑物的垂直切面，可以清晰地展示墙体、楼板、基础等构件的厚度、构造层次以及内部空间的布局等信息。
2. 说明土木工程图纸中尺寸标注的基本原则。
答：尺寸标注的基本原则包括：尺寸应清晰、准确，避免混淆；尺寸线应尽量平行或垂直于图纸的边缘；尺寸数字应放置在尺寸线的上方或外侧，并且避免与图纸上的其他标注重叠；对于重要的尺寸，应使用引线标注，并在图纸的适当位置提供详细的说明。
土木工程制图复习题
土木工程制图复习题一、填空（30分每空1分）。
1、国家规定，定位轴线用线表示。
2、图样上的尺寸标注包括：尺寸线、、、。
3、在建筑平面图中，横向定位轴线应用于建筑物号用大写阿拉伯数字从至依次编写。
竖向定位轴线应用于建筑物进深，轴线编码用大写英文字母从至顺序编写。
4、房屋建筑工程施工图包括总说明、总平面图、、、和、、、、等组成。
5、断面图一般有断面图、断面图、断面图。
6、投影法一般可分为和两类。
7、三面投影体系中点的投影规律的三等关系为：、、。
8、施工图绘制方法的一般规律为：、、、。
9、楼梯详图一般包括：、、。
二、判断题：10分每题1分1、园规画圆可以顺时针画圆也可以逆时针画圆。
（）2、图样轮廓线不可以用作尺寸界限。
（）3、图样上的尺寸数字为物体的实际大小、与采用的比例无关。
（）4、剖面图和断面图的表注方法相同。
（）5、曲面体是指全部由曲面围成的几何体。
（）6、任何图线均不得用作尺寸线。
（）7、建筑工程图上的尺寸单位，除标高及总平面图以米为单位外，均必须以毫米为单位。
（）8、标注半径时，应在数字前加半径符号"R"。
（）9、尺寸界线、尺寸线、尺寸起止符号都用细实线绘制。
（）10、画三视图时遵循的“高平齐，宽相等，长对正”的原则，简单地讲就是长宽高分别相等。
（）三、画图题1、求直线的第三投影，并判断是何种位置直线。
（10分）A－7-12、根据立体图作形体的三面正投影图。
（10分）四、识读下图，回答问题（40分，每题2分）1、剖面图1. 室内外高差为（）m；2. 各层层高为（）m；3. 窗台高度为（）mm；4. 窗高度为（）mm；5. 女儿墙高为（）mm；6. 涂黑部分建筑材料是（）；7. 房屋共（）层。
2、平面图1、该图是（）平面图，绘图比例是（）。
2、南面主卧室的开间是（）、进深是（）。
3、C1窗的宽度是（）、窗边与轴线的距离是（）。
4、首层地面标高是（）,厨房比室内地面低（），阳台比地面低（）。
房建专科考试科目土木工程制图复习习题(含答案)
房建专科考试科目土木工程制图复习习题(含答案)本页仅作为文档页封面，使用时可以删除This document is for reference only-rar21year.March土木工程制图复习习题一、单项选择题1. 绝对标高是指【 C 】A. 房屋的绝对高度B. 房屋的实际高度C. 以青岛黄海海平面的平均高度为零点的高度D. 东海海平面的平均高度为零点高度2.由国家职能部门制定、颁布的制图标准，是国家级的标准，简称国标。
其代号为：【 B 】A. ISOB. GBC. StandardD. ANSI3. 三面投影图在度量关系上有：【 C 】A. 三个投影各自独立B. 正面投影和水平投影长对正C. 长对正、高平齐、宽相等D. 正面投影和侧面投影高平齐4. 轴测投影是根据什么原理投射得到的：【 A 】A. 平行投影B. 中心投影C. 正投影D. 斜投影5. 建筑平、立、剖视图的绘图步骤中第一步是绘制【 C 】A．墙线 B．尺寸线 C．定位轴线 D．都可以6. 剖面图的剖切位置符号应于下列哪一个图样中绘出【 C 】A.立面图B.剖面图C.底层平面图D.标准层平面图7. 某直线的H面投影反映实长，该直线为【 A 】A. 水平线B. 正平线C. 铅垂线D. 正垂线8. 下图所示A、B、C、D四点中位于H面上的点是：【 D 】A. A点B. B点C. C点D. D点9.下图所示AB直线是：【 D 】10.A. 水平线B. 正平线C. 侧平线D. 一般倾斜直线10. 如果点A在V投影面上，则【 B 】A. 点A的X坐标为0B. 点A的Y坐标为0C. 点A的Z坐标为0D. 点A的X、Y、Z坐标都不为011. 两同时垂直于W面的平面相交，其交线为【 D 】A. 水平线B. 正垂线C. 铅垂线D. 侧垂线12.下图所示K点在球面上的位置是：【 D 】A. 球面的左下前部B. 球面的右下前部C. 球面的左上前部D. 球面的左上后部13. 轴测投影是根据什么原理投射得到的：【 A 】A．平行投影 B．中心投影 C．正投影 D．斜投影14. 在下图中已知形体的三面投影图，则与其吻合的轴测图是：【 D 】A. AB. BC. CD. D15. 建筑平面图内标注尺寸的单位为【 D 】A. 米B. 分米C. 厘米D. 毫米16. 若采用1：10比例绘制，3600mm长的线应画成多少mm长的线【 C 】A. B. 36 C. 360 D. 360017. 基本视图中，正立面图是哪个方向的投影【 A 】A. 从前向后B. 从后向前C. 从上向下D. 从下向上18.工程上常用的图示方法中使用最广泛的是那一种【 D 】A. 透视投影法B. 轴测投影法C. 标高投影法D. 多面正投影法19. 平面ABC的V面投影abc反映实形,该平面为【 B 】A. 水平面B. 正平面C. 侧平面D. 一般位置平面20.下图为截切后正圆柱的三面投影，正确的H面投影是：【 C 】二、填空题21. 标高用于表示某一位置的高度，分为绝对标高和__相对标高__。
土木工程制图复习题
二十、补画左视图
二十一、组合体尺寸标注（精确到整数）
二十二、补画俯视图
二十三、根据相同的俯视图，分析并补画出第二种可能的主视图；
二十四、用全剖视图表达；
A
二十五、完成单个直齿圆柱齿轮的剖视图；二十六、完成直齿圆柱齿轮啮合的剖视图
二十、补画左视图
二十一、组合体尺寸标注（精确到整数）
二十二、补画俯视图
二十三、根据相同的俯视图，分析并补画出第二种可能的主视图；
二十四、用全剖视图表达；
二十五、完成单个直齿圆柱齿轮的剖视图；
课程名称：土木工程制图复习题答案（答案写在本卷上）
二十六、完成直齿圆柱齿轮啮合的剖视图。
土木工程制图期末考试复习题及答案
土木工程制图期末考试复习题及答案一、单项选择题（本大题共16小题，每小题2.5分，共40分）1. 总平面图中，高层建筑宜在图形内右上角以（）表示建筑物层数。
A、点数B、数字C、点数或数字(正确答案)D、文字说明2. 雨棚应在（）中画出。
A、底层平面图B、标准层平面图(正确答案)C、顶层平面图D、屋顶平面图3. 建筑平面图中下方最里面一道尺寸线是表示（）。
A、建筑外轮廓的总尺寸B、房间定位轴线间的开间、进深尺寸C、墙段及门窗洞口等细部尺寸(正确答案)D、台阶、花池及散水等细部尺寸4. 索引符号为圆圈内的3表示（）。
A、详图所在的定位轴线编号B、详图的编号C、详图所在的图纸编号(正确答案)D、被索引的图纸的编号5. 结构施工图中的楼层框架梁代号为（）。
A、GLB、QLC、JLD、KL(正确答案)6. 在建筑施工图中，定位轴线用：（）。
A、虚线表示B、细实线表示C、双点画线表示D、细点画线表示(正确答案)7. 在房屋建筑中，散水的作用：（）。
A、保护房屋基础B、房屋四周的排水(正确答案)C、保护房屋墙面D、房屋周边的装饰8. 在钢筋混凝土结构图中，可见的钢筋用：（）。
A、粗实线绘制，线宽由钢筋直径确定B、中粗实线绘制C、用钢筋的实际投影表示D、粗实线绘制，线宽不表示钢筋粗细(正确答案)9. 在建筑施工图中，当图样中某一局部或构件需另用由较大比例绘制的详图表达时，应采用索引符号索引。
右图所示的索引符号表示：（）。
A、5号详图画在2号图纸上(正确答案)B、2号详图画在5号图纸上C、2号和5号详图是相同的D、2号详图上附加的5号详图10. 在建筑施工图的总平面图中，右图所示的细实线图形表示：（）。
A、新建的建筑物B、原有的建筑物C、拆除的建筑物(正确答案)D、计划扩建的预留地或建筑物11. 在钢筋混凝土结构中，箍筋的作用是：（）。
A、起架立作用B、主要受力钢筋C、固定钢筋的位置并承受剪力(正确答案)D、分配荷载到受力钢筋12. 在右边的钢筋混凝土结构图中，2号钢筋为：（）。
土木工程制图试题及答案
土木工程制图试题及答案### 土木工程制图试题及答案#### 一、选择题（每题2分，共10分）1. 土木工程制图中，常用的比例尺是：- A. 1:100- B. 1:500- C. 1:1000- D. 1:2000答案：ABCD2. 以下哪个不是土木工程制图中常用的图线类型？- A. 粗实线- B. 虚线- C. 点画线- D. 波浪线答案：D3. 制图中，表示建筑物高度的常用图例是：- A. 箭头- B. 标高符号- C. 索引线- D. 剖面线答案：B4. 土木工程图纸中，以下哪个符号表示钢筋？- A. ∅- B. ∇- C. ∑- D. ∞答案：A5. 制图中，尺寸标注的基本要求不包括：- A. 清晰- B. 准确- C. 随意- D. 完整答案：C#### 二、填空题（每空2分，共20分）1. 在土木工程制图中，平面图通常表示建筑物的_______面视图。
答案：水平2. 剖面图是通过在建筑物上作_______来展示内部结构的一种图纸。
答案：剖切面3. 土木工程图纸中的尺寸线通常使用_______线绘制。
答案：细实4. 钢筋的直径用_______符号表示。
答案：∅5. 标高是指建筑物或构筑物的_______相对于基准面的高度。
答案：某点的高度#### 三、简答题（每题10分，共20分）1. 简述土木工程制图中，剖面图和断面图的区别。
答案：剖面图是展示建筑物或结构物在某一平面上的垂直剖面，通常用于展示建筑物的内部结构和材料层次。
断面图则是展示某一特定截面的形状和尺寸，通常用于展示结构的横截面或纵截面。
2. 解释土木工程制图中，尺寸标注的重要性。
答案：尺寸标注在土木工程制图中至关重要，它确保了图纸的准确性和可读性。
通过尺寸标注，施工人员可以准确理解设计意图，避免施工误差，确保工程质量和安全。
#### 四、绘图题（共50分）1. 根据所给平面图，绘制相应的立面图和剖面图。
（30分）答案：- 根据平面图，绘制立面图时，需展示建筑物的正面、侧面等视图，注意建筑物的高度、门窗位置和材料等细节。
土木《土木工程制图》期末考复习提纲
13土木工程《土木工程制图》期末考复习提纲一、名词解释：15%*2 每题3分4.5.1、11.2.2、11.3.1、12.1、13.2、13.3头、13.5头、13.6头、13.7.1、13.7.2二、填空题：20%*2 每空1分1.6、2.1.3、2.1.5、3.2.4、13.1.3、13.4.1、13.7头、13.7.1、13.8.4、14.1.2、14.2.1三、判断题：10%*2 每题2分全课程，没范围。
四、画法几何作图题：25%*2（一）、判断题：1.已知物体的V、H面投影图，下边的四个W投影图，哪一个是正确的。
(a) (b) (c)(d)2. 已知带有圆柱孔的球体的四组投影，正确的画法是那一组。
3. 已知立体的V、H图，下边的四个W图，哪一个是正确的。
4.判断下列两直线的相对几何关系。
5.判断平面与平面的关系。
6.判断直线与平面的关系。
7．判断两直线的相对位置关系。
8．下图中的四边形是否为平面图形？9．判断平面与平面是否平行？判断题答案：1.（C）2.（C）3.（B）4.5.6.7、相交 8、不是一平面图形 9、不平行（二）、作图题：1.求作直线AB与平面DEF的交点，并判明直线AB的可见性。
（8分）a′e′f′d′b′a fde b2. 根据已知投影，补全平面四边形ABCD的水平投影。
（8分）3.绘制1-1剖面图、2-2断面图（14分）.三明学院 系 班 姓名 座号 .4. 作正等测图（10分）5. 补绘形体的H面投影（14分）6. 过点M作一条与平面ABC平行的正平线。
（6分）7.过点M作平面与直线AB平行，与平面△CDE垂直。
（6分）8.求直线与平面图的交点，并区分可见性。
（10分）.9.完成四棱柱被截切后的水平及侧面投影。
（13分）10. 补绘第三视图。
（15分）11. 在指定位置绘出下面构件的1-1和2-2断面图。
（10分）12.求点M到直线AB的距离MN。
（6分）13.已知BC为四边形ABCD平面内的水平线，完成四边形的正面投影。
土木工程制图试题及答案
土木工程制图试题及答案一、单项选择题（每题2分，共20分）1. 土木工程制图中，表示建筑物高度的尺寸线通常使用什么颜色？A. 蓝色B. 红色C. 绿色D. 黑色答案：D2. 在土木工程制图中，下列哪个符号代表混凝土？A. ∅B. ∑C. ∆D. ◊答案：A3. 土木工程制图中，轴线编号通常使用哪种字体？A. 宋体B. 黑体C. 楷体D. 仿宋答案：B4. 土木工程制图中，下列哪个符号用于表示墙体？A. ——B. ╋C. ┼D. ┌┐答案：A5. 在土木工程制图中，水平方向的尺寸标注应使用哪种箭头？A. ↗B. ↘C. ↙D. ↖答案：A6. 土木工程制图中，下列哪个符号用于表示门？A. MB. DC. WD. C答案：C7. 土木工程制图中，下列哪个符号用于表示窗户？A. MB. DC. WD. C答案：C8. 在土木工程制图中，下列哪个符号代表钢筋？A. ∅B. ∑C. ∆D. ◊答案：A9. 土木工程制图中，下列哪个符号用于表示楼梯？A. SB. TC. LD. R答案：A10. 在土木工程制图中，下列哪个符号用于表示梁？A. SB. TC. LD. R答案：B二、填空题（每空1分，共10分）1. 土木工程制图中，建筑物的_________（平面、立面、剖面）图是用来展示建筑物的水平方向布局。
答案：平面2. 土木工程制图中，建筑物的_________（平面、立面、剖面）图是用来展示建筑物的垂直方向布局。
答案：立面3. 土木工程制图中，建筑物的_________（平面、立面、剖面）图是用来展示建筑物的内部结构。
答案：剖面4. 在土木工程制图中，建筑物的_________（总平面、平面、立面、剖面）图是展示整个建筑群的布局。
答案：总平面5. 土木工程制图中，建筑物的_________（总平面、平面、立面、剖面）图是展示建筑物的内部结构和空间布局。
答案：平面6. 在土木工程制图中，建筑物的_________（总平面、平面、立面、剖面）图是展示建筑物的外部形状和外观特征。
土木工程制图考试试题
土木工程制图考试试题一、单项选择题（每题2分，共20分）1. 土木工程制图中，比例尺是用来表示图纸与实际物体的尺寸比例关系，以下哪项不是比例尺的作用？A. 确定物体的尺寸B. 表示物体的大小B. 反映物体之间的相对位置D. 用于计算实际距离2. 在土木工程制图中，以下哪项不是平面图的组成部分？A. 建筑物的平面布局B. 建筑物的立面图C. 建筑物的剖面图D. 建筑物的平面尺寸和定位轴线3. 下列关于土木工程图线类型的描述，哪项是错误的？A. 粗实线用于表示主要轮廓线B. 中实线用于表示次要轮廓线C. 虚线用于表示断开的部分D. 点画线用于表示中心线4. 在土木工程图纸中，标注尺寸时，以下哪项做法是不正确的？A. 尺寸线应清晰，避免与其他图线混淆B. 尺寸数字应标注在尺寸线的上方或旁边C. 所有尺寸都应标注单位D. 尺寸数字可以标注在图线的中间5. 下列关于土木工程图纸中剖面图的描述，哪项是正确的？A. 剖面图可以显示建筑物的内部结构B. 剖面图只显示建筑物的外部轮廓C. 剖面图是建筑物的平面视图D. 剖面图是建筑物的立体视图6. 在土木工程制图中，以下哪项不是尺寸标注的基本要求？A. 尺寸应准确无误B. 尺寸线应与被标注的图线平行C. 尺寸数字应尽量标注在图线的外侧D. 尺寸数字可以任意标注，只要清晰可见7. 下列关于土木工程图纸中符号的描述，哪项是错误的？A. 符号用于简化图纸，提高制图效率B. 符号具有唯一性，不能混淆C. 符号可以随意创造，只要绘图者明白其含义D. 符号应符合相关标准和规范8. 在土木工程图纸中，以下哪项不是结构平面图的内容？A. 柱网布置B. 梁的布置C. 管道布置D. 基础布置9. 下列关于土木工程图纸中索引符号的描述，哪项是错误的？A. 索引符号用于索引详图B. 索引符号应清晰可见C. 索引符号可以用于表示不同比例的图纸D. 索引符号应标注在被索引的详图附近10. 在土木工程图纸中，以下哪项不是建筑平面图的内容？A. 墙体布置B. 门窗位置C. 楼梯位置D. 施工说明二、填空题（每空2分，共20分）11. 土木工程制图中，________是用来表示建筑物高度的一种图示方法。
土木工程制图试题及答案
土木工程制图试题及答案一、选择题1. 土木工程制图中，常用的比例尺是：A. 1:10B. 1:50C. 1:100D. 1:500答案：C2. 以下哪个符号表示墙体？A. ∎B. ∆C. ○D. □答案：D3. 土木工程制图中，表示基础平面的图通常使用：A. 粗实线B. 虚线C. 点划线D. 双点划线答案：A二、简答题1. 简述土木工程制图中平面图、立面图和剖面图的区别。
平面图展示了建筑物的水平面布局，包括房间的分布和尺寸。
立面图则展示了建筑物的侧面视图，显示建筑物的高度和外观特征。
剖面图是通过建筑物的某个部位进行垂直切割，展示内部结构和材料的分布。
2. 描述土木工程制图中尺寸标注的基本原则。
尺寸标注应清晰、准确，避免混淆。
主要尺寸线应使用粗实线，辅助尺寸线使用细实线或虚线。
尺寸数字应放置在尺寸线的中点或末端，且应易于阅读。
三、计算题1. 给定一个矩形基础平面图，长为20米，宽为15米。
若在长边上每隔5米设置一个柱子，问总共需要设置多少个柱子？答案：在长边上，20米除以5米等于4个柱子，但由于是两端都要设置柱子，所以总共需要5个柱子。
2. 某建筑物的立面图显示，从地面到屋顶的高度为30米。
若按照1:100的比例尺绘制，问在图纸上的表示高度是多少厘米？答案：按照1:100的比例尺，30米在图纸上的高度为30米 *(1/100) = 0.3米，即30厘米。
四、绘图题1. 根据以下描述绘制一个简单的土木工程平面图：- 一个长方形房间，长10米，宽6米。
- 房间内有一扇门，位于长边的中间位置，门宽1米。
- 房间内有两扇窗户，分别位于短边的两端，每扇窗户宽1.5米。
答案：绘制时，首先用粗实线表示房间的四边，然后在长边的中间位置绘制一扇门，用细实线表示。
接着，在短边的两端各绘制一扇窗户，同样使用细实线。
最后，进行尺寸标注，包括房间的长、宽以及门窗的尺寸。
土木工程制图复习题二
《土木工程制图》复习题二一、单选题（共40题，每题2分）1. 图纸上的各种文字如汉字、字母、数字等，必须按规定字号书写，字体的号数为：( )1A. 字体的高度B. 字体的宽度C. 标准中的编号D. 序号2. 在字体的号数系列中，字体的号数值是其前一个号数值的：( )1A. 1.2倍B. 2倍C. 3倍D. 2倍3. 绘制工程图应使用制图标准中规定的幅面尺寸，其中A4幅面的尺寸为：( )1A. 594 841B. 210 297C. 420 594D. 297 4204. 如果物体的长度为1000mm，绘图比例是1:20，则在其图形上长度标注的尺寸数字为：( )2A. 100B. 1000C. 50D. 205. 粗实线的用途为：( )2A. 表示假想轮廓B. 表示可见轮廓C. 表示不可见轮廓D. 画中心线或轴线6. 点画线由长画、短间隔和点组成，如下图所示，其长画的长度a的值应取：( )1A. 3~8mmB. 8~10mmC. 10~15mmD. 15~20mm7. 右图中直径尺寸注法错在：( )2A. 尺寸起止符号应为短斜线B. 尺寸数字不能水平注写C. 尺寸数字应注写在圆内D. 尺寸数字注写的引出线不应从尺寸线端点引出8. 绘图仪器中分规的主要作用是：( )2A. 画圆或圆弧B. 是圆规的备用品C. 用来截量长度D. 只是等分线段9.根据《房屋建筑制图统一标准》(GB/T50001-2001）工程字体采用（）。
3A. 宋体B. 长仿宋体C. 黑体D. 楷体10. 下面关于轴测投影的说法哪一个是正确的？ ( )1A. 直观性强，有一定的度量性B. 最具有真实感，但作图太繁杂费时C. 绘图简便，有立体感，无度量性D. 绘图简便，度量性好，无立体感11. 正投影法是指：( )1A. 投射线都相交于投射中心，投射出形体投影的方法B. 投射线互相平行且垂直于投影面，投射出形体投影的方法C. 由互相平行的投射线投射出形体投影的方法D. 投射线互相平行且倾斜于投影面，投射出形体投影的方法12. 下面哪一个性质不是平行投影法特有的基本性质？( )3A. 平行性B. 定比性C. 相似性D. 接合性13. 平行投影法中图形的相仿性是指：( )2A. 相似性B. 全等性C. 平面图形非退化的平行投影D. 平行性14. 三面投影图中水平投影反映形体的： ( )2A. 上下、左右、前后的三个方位的关系B. 左右、前后的方位关系C. 上下、左右的方位关系D. 上下、前后的方位关系15. 如果A点在H投影面上，则：( )3A. A点的x坐标为0B. A点的y坐标为0C. A点的z坐标为0D. A点的x、y、z坐标都不为016. 右图中两直线的相对几何关系是： ( )2A. 相交B. 交错C. 相交垂直D. 交错垂直17. 右图中两直线的相对几何关系是： ( )3A. 相交B. 交错C. 相交垂直D. 交错垂直18. 下图所示五棱锥表面上一点B，其正确的侧面投影是：( )519.土建工程图采用三种线宽:粗线、中粗线、细线，其线宽比例为（）。
土木工程制图试题及答案
土木工程制图试题及答案【篇一：土木工程制图试题】>一、单项选择题（每个题只有一个答案最符合题意）1、根据《房屋建筑制图统一标准》（gb/t50001-2001）工程字体采用（）。
a、宋体b、长仿宋体c、黑体d、楷体）。
2、土建工程图采用三种线宽：粗线、中粗线、细线，其线宽比例为（a、4：2：1b、3：2：1c、5：2：1d、1：1：13、采用1:50比例作图，图形上标注的尺寸为100mm，则物体的实际尺寸为（）。
a、100mmb、5000mmc、500mmd、50000mm4、工程图纸一般是采用___________原理绘制。
（a、中心投影法b、平行投影法）。
）。
c、前、后和上、下方位d、正投影法 c、斜投影法 5、在三面正投影图中，h面投影反映物体的（a、左、右和前、后方位 b、左、右和上、下方位6、正等测图的轴间角均为（）。
7、平面abc的水平投影abc反映实形,该平面为( )。
a、水平面b、正平面c、侧平面d、一般位置平面8、平面与正圆锥面截交,平面过锥顶时截交线为()。
a、抛物线b、直线c、椭圆d、双曲线9. 组合体的尺寸分为总尺寸、定位尺寸和（）。
a.长度尺寸b.角度尺寸c.间距尺寸d.细部尺寸10、汉字的高度应不小于（）。
a、2.5mmb、1.8mmc、3.5mmd、1.5mm11、物体在水平投影面上反映的方向是（）。
a、上下、左右b、前后、左右c、上下、前后d、上下、左右12、正面斜二测y轴的轴向变形系数为（）。
a、1b、0.5c、0.94d、0.82二、填空题1、同一个物体的三个投影图的间具有“三等”关系有：2、尺寸包括四个要素：3、投影的三要素：，根据投影线之间的关系，投影可分为，。
平行投影根据投影线和投影面之间的相对位置关系，可分为：，。
4、三面投影体系包括，，。
5、三面投影图的方位关系：v面投影反映，h面投影反映，w面投影反映。
6、按直线与三个投影面之间的相对位置，可分为：，。
土木工程制图复习题四
《土木工程制图》复习题四一、单选题（共40题，每题2分）1.在右边的钢筋混凝土结构图中，3号钢筋为：( )5A. 位于板的上层，6mm直径，间距为200mmB. 位于板的下层，6mm直径，间距为200mmC. 位于板的下层，6mm直径，距板边缘200mmD. 位于板的上层，6mm直径，距主筋200mm2.在右边的钢筋混凝土结构图中，1号钢筋为：( )5A. 位于板的上层，8mm直径，间距为150mmB. 位于板的下层，8mm直径，间距为150mmC. 位于板的下层，8mm直径，距板边缘150mmD. 位于板的上层，8mm直径，距3号钢筋150mm3.在右边房屋的立面图中，房屋的外轮廓线用：( )3A. 粗实线B. 中实线C. 细实线D. 加粗线4.在右边房屋的立面图中，门、窗、台阶、阳台轮廓线用：( )3A. 粗实线B. 中实线C. 细实线D. 加粗线5.在右边房屋的立面图中，门、窗内的分格线用：( )3A. 粗实线B. 中实线C. 细实线D. 加粗线6.在右边房屋的立面图中，下方地面线用加粗线，其线宽为粗实线的：( )3A. 1.2倍B. 1.3倍C. 1.4倍D. 1.5倍7.构成投影的三要素：（1）物体（2）投影面（3）( )。
3A.投影中心B.投射线C.正投影D.斜投影8.在钢筋混凝土结构图中，Ⅳ级钢筋的代号为( )。
1A. B. C. D.9.画回转体的中心线应采用( )。
1A.粗实线B.细实线C.细点画线D.虚线10.回转面是母线绕( )旋转所形成的曲面。
3A.平行线B.轴线C.轮廓线D.素线11.右图所示球与圆锥相贯，相贯线的空间形状是：( )2A. 圆B. 空间曲线C. 矩形D. 椭圆12.在AutoCAD中，世界坐标系原点的位置，将：( )2A. 始终在绘图区域的左下角B. 由UCS命令设定C. 由LIMITS命令对绘图界限的设置来确定D. 由ZOOM命令设定13.在AutoCAD中，用户坐标系是：( )3A. 禁止使用的B. 由用户根据需要设定，数量不限C. 和世界坐标系完全相同D. 用户只能设定一个14.在AutoCAD点的坐标输入中，绝对坐标的基准是：( )2A. 世界坐标系的原点B. 用户坐标系的原点C. 当前坐标系的原点D. 前一个点15.在AutoCAD点的坐标输入中，相对坐标的基准是：( )2A. 世界坐标系的原点B. 用户坐标系的原点C. 当前坐标系的原点D. 前一个点16.在AutoCAD中，角度的默认输入单位及方向是：( )2A. 度及逆时针为正B. 度及顺时针为正C. 弧度及逆时针为正D. 度分秒及逆时针为正17.在AutoCAD中，右边的图标表示：( )3A. 世界坐标系，但不表示原点位置B. 世界坐标系，原点位置在方格中心C. 用户坐标系，但不表示原点位置D. 用户坐标系，原点位置在方格中心18.在AutoCAD命令中的字母大小写是：( )3A. 不区分的B. 只能使用大写C. 只能使用小写D. 都能使用，但大小写是不同的19.在AutoCAD中有些命令可以透明地执行，即：( )2A. 中断正在执行的命令，强制执行该命令B. 只能使用在透明的图层上C. 可以在别的命令执行过程中执行D. 画出透明图形20.在AutoCAD中，对一条点划线执行OFFSET命令，偏移出的直线将是：( )2A. 实线B. 点划线C. 由当前图层的线型确定D. 根据此前执行LINETYPE 命令所设定的线型确定21.有2个轴的轴向变形系数相等的斜轴测投影称为( )2A. 斜二测B. 正二测C. 正等测D. 正三测22.在斜二轴测图中，与坐标而不平行的平面上的圆，其( )为椭圆。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

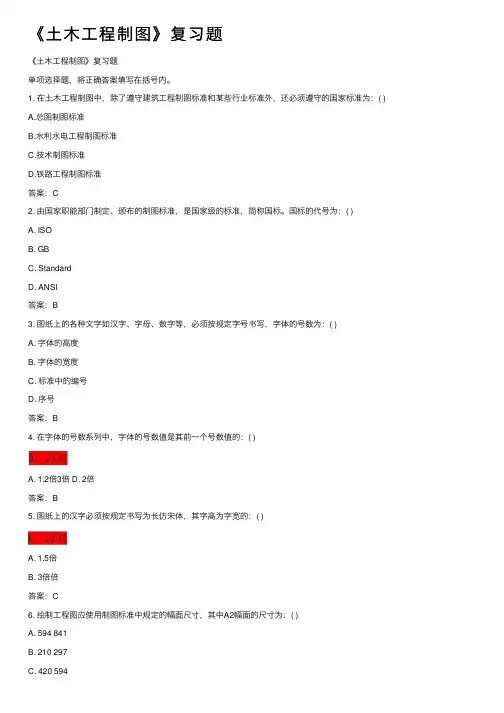

《土木工程制图》复习题单项选择题，将正确答案填写在括号内。
1. 在土木工程制图中，除了遵守建筑工程制图标准和某些行业标准外，还必须遵守的国家标准为：( )A.总图制图标准B.水利水电工程制图标准C.技术制图标准D.铁路工程制图标准答案：C2. 由国家职能部门制定、颁布的制图标准，是国家级的标准，简称国标。
国标的代号为：( )A. ISOB. GBC. StandardD. ANSI答案：B3. 图纸上的各种文字如汉字、字母、数字等，必须按规定字号书写，字体的号数为：( )A. 字体的高度B. 字体的宽度C. 标准中的编号D. 序号答案：B4. 在字体的号数系列中，字体的号数值是其前一个号数值的：( )A. 1.2倍 C. 3倍 D. 2倍答案：B5. 图纸上的汉字必须按规定书写为长仿宋体，其字高为字宽的：( )A. 1.5倍B. 3倍 D. 1倍答案：C6. 绘制工程图应使用制图标准中规定的幅面尺寸，其中A2幅面的尺寸为：( )A. 594 841B. 210 297C. 420 594D. 297 420答案：C7. 绘制工程图应使用制图标准中规定的幅面尺寸，其中A4幅面的尺寸为：( )A. 594 841B. 210 297C. 420 594D. 297 420答案：B8. 位于图纸左侧内、外边框之间的长条是图纸的装订边，其大小为：( )A. 25mmB. 15mmC. 20mmD. 10mm答案：A9. 绘图比例是：( )A. 图形与实物相应要素的线性尺寸之比B. 实物与图形相应要素的线性尺寸之比C. 比例尺上的比例刻度D. 图形上尺寸数字的换算系数答案：A10. 如果物体的长度为1000mm，绘图比例是1:20，则在绘图时其长度应取：( )A. 100B. 1000C. 50D. 20答案：C11. 如果物体的长度为1000mm，绘图比例是1:20，则在其图形上长度标注的尺寸数字为：A. 100B. 1000C. 50D. 20答案：B12. 比例尺是三棱柱形的，按比例画图时，应使用比例尺，它的作用是：( )A. 按比例进行尺寸度量B. 查找换算系数C. 与计算器的作用类似D. 可画直线答案：A13. 粗实线的用途为：( )A. 表示假想轮廓B. 表示可见轮廓C. 表示不可见轮廓D. 画中心线或轴线答案：B14. 中粗虚线的用途为：( )A. 表示假想轮廓B. 表示可见轮廓C. 表示不可见轮廓D. 画中心线或轴线答案：C15. 粗线、中粗线和细线的宽度比率为：( )A. 3:2:1B. 2: 1.5 :1C. 5: 2.5 :1D. 4:2:1答案：D16. 虚线由短画和短间隔组成，如下图所示，其短画的长度a的值应取：( )A. 1~2mmB. 2~4mmC. 4~6mmD. 6~8mm答案：C17. 点画线由长画、短间隔和点组成，如下图所示，其长画的长度a的值应取：( )A. 3~8mmB. 8~10mmC. 10~15mmD. 15~20mm答案：D18. 右图中直径尺寸注法错在：( )A. 尺寸起止符号应为短斜线B. 尺寸数字没有居中C. 尺寸线应该倾斜D. 直径尺寸应该注在圆外答案：C19. 右图中直径尺寸注法错在：( )A. 尺寸起止符号应为短斜线B. 尺寸数字不能水平注写C. 尺寸数字应注写在圆内D. 尺寸数字注写的引出线不应从尺寸线端点引出答案：D20. 右图中长度尺寸注法错在：( )A. 尺寸起止符号倾斜方向不对B. 尺寸线距离标注位置太远C. 该尺寸应注写在图形轮廓内D. 尺寸线不应是图形轮廓线的延长线答案：D21. 绘图仪器中分规的主要作用是：( )A. 画圆或圆弧B. 是圆规的备用品C. 用来截量长度D. 只是等分线段答案：C22. 徒手画图草图时：( )A. 只是不需要固定图纸，其它与仪器图相同B. 可以了草随意一些C. 所有图线一样，没有粗中细线型的要求D. 画线靠徒手，定位靠目测，必须保持线型明确，比例协调答案：D23. 工程上常用的图示方法中使用最广泛的是那一种？( )A. 多面正投影法B. 轴测投影法C. 标高投影法D. 透视投影法答案：A24. 下面关于轴测投影的说法哪一个是正确的？( )A. 直观性强，有一定的度量性B. 最具有真实感，但作图太繁杂费时C. 绘图简便，有立体感，无度量性D. 绘图简便，度量性好，无立体感答案：A25. 正投影法是指：( )A. 投射线都相交于投射中心，投射出形体投影的方法B. 投射线互相平行且垂直于投影面，投射出形体投影的方法C. 由互相平行的投射线投射出形体投影的方法D. 投射线互相平行且倾斜于投影面，投射出形体投影的方法答案：B26. 多面正投影法的优点是：( )A. 直观性强B. 富有立体感和真实感C. 绘图简便，立体感强D. 绘图简便，度量性好答案：D27. 下面哪一个性质不是中心投影法和平行投影法共有的基本性质？( )A. 同素性B. 从属性C. 积聚性D. 平行性答案：D28. 下面哪一个性质不是平行投影法特有的基本性质？( )A. 平行性B. 定比性C. 相似性D. 接合性答案：C29. 平行投影法中图形的相仿性是指：( )A. 相似性B. 全等性C. 平面图形非退化的平行投影D. 平行性答案：C30. 三面投影图在度量关系上有：( )A. 三个投影各自独立B. 正面投影和水平投影长对正C. 长对正、高平齐、宽相等D. 正面投影和侧面投影高平齐答案：C31. 三面投影图中水平投影反映形体的：( )A. 上下、左右、前后的三个方位的关系B. 左右、前后的方位关系C. 上下、左右的方位关系D. 上下、前后的方位关系答案：B32. 三面投影图中正面投影反映形体的：( )A. 上下、左右、前后的三个方位的关系B. 左右、前后的方位关系C. 上下、左右的方位关系D. 上下、前后的方位关系答案：C33. 三面投影图中侧面投影反映形体的：( )A. 上下、左右、前后的三个方位的关系B. 左右、前后的方位关系C. 上下、左右的方位关系D. 上下、前后的方位关系答案：D34. 如果A点在V投影面上，则：( )A. A点的x坐标为0B. A点的y坐标为0C. A点的z坐标为0D. A点的x、y、z坐标都不为0答案：B35. 如果A点在H投影面上，则：( )A. A点的x坐标为0B. A点的y坐标为0C. A点的z坐标为0D. A点的x、y、z坐标都不为0答案：C36. 如果A点在W投影面上，则：( )A. A点的x坐标为0B. A点的y坐标为0C. A点的z坐标为0D. A点的x、y、z坐标都不为0答案：A37. 右图中两直线的相对几何关系是：( )A. 相交B. 交错C. 相交垂直D. 交错垂直答案：A38. 右图中两直线的相对几何关系是：( )A. 相交B. 交错C. 平行D. 无法判断答案：C39. 右图中两直线的相对几何关系是：( )A. 相交B. 交错C. 相交垂直D. 交错垂直答案：A40. 右图中两直线的相对几何关系是：( )A. 相交B. 交错C. 相交垂直D. 交错垂直答案：D41. 右图中两直线的相对几何关系是：( )A. 相交B. 交错C. 平行D. 无法判断答案：B42. 右图中两直线的相对几何关系是：( )A. 相交B. 交错C. 平行D. 交错垂直答案：B43. 右图所示平面的类型是：( )A. 水平面B. 正平面C. 侧垂面D. 任意倾斜平面答案：D44. 右图所示平面的类型是：( )A. 铅垂面B. 正垂面C. 侧垂面D. 任意倾斜平面答案：A45. 右图所示平面的类型是：( )A. 铅垂面B. 正垂面C. 侧垂面D. 任意倾斜平面答案：B46. 右图所示平面的类型是：( )A. 铅垂面B. 正平面C. 侧平面D. 任意倾斜平面答案：B47. 下图中三棱锥的侧面投影是：( )答案：C48. 下图所示五棱锥表面上一点B，其正确的侧面投影是：( )答案：B49. 在右图所示的三棱锥两面投影图中：( )A. D点在三棱锥右前棱面上B. D点在三棱锥后棱面上C. D点在三棱锥左前棱面上D. D点不在三棱锥表面上答案：A50. 下图为截切后正四棱锥的投影，正确的水平投影是：( )答案：B51. 下图已知三棱锥与四棱柱相贯，正确的水平投影是：( ) 答案：B52. 轴测投影是根据什么原理投射得到的：( )A. 平行投影B. 中心投影C. 正投影D. 斜投影答案：A53. 垂直于轴测投影面的直线，其斜二测投影长度应为其实长的：( )A. 2倍B. 1.5倍C. 1倍D. 0.5倍答案：D54. 在下图中已知形体的正面投影和水平投影，则与其吻合的轴测图是：( )答案：C55. 在下图中已知形体的三面投影图，则与其吻合的轴测图是：( )答案：D56. 右图所示六棱锥被正垂面P所截，其截交线的形状是：( )A. 三角形B. 五边形C. 六边形D. 七边形答案：D57. 右图所示圆柱被两平面所截切，切口的空间形状是：( )A. 椭圆与椭圆的组合B. 椭圆与矩形的组合C. 椭圆与双曲线的组合D. 圆与矩形的组合答案：B58. 右图所示圆锥被正垂面P所截，其截交线的形状是：( )A. 三角形B. 椭圆与直线C. 双曲线与直线D. 抛物线与直线答案：B59. 右图所示圆锥被正垂面P所截，其截交线的形状是：( )A. 三角形B. 椭圆与直线C. 双曲线与直线D. 抛物线与直线答案：C60. 右图所示球与圆锥相贯，相贯线的空间形状是：( )A. 圆B. 空间曲线C. 矩形D. 椭圆答案：A61. 右图为截切后正圆锥的正面投影，它的两段截交线是：( )A. 双曲线与椭圆曲线的组合B. 等腰三角形与半圆曲线的组合C. 抛物线与半圆曲线的组合D. 等腰三角形与椭圆曲线的组合答案：B62. 下图所示组合体，正确的左侧立面图是：( )答案：C63. 下图所示组合体，正确的1-1剖视图是：( )答案：D64. 在AutoCAD中，世界坐标系原点的位置，将：( )A. 始终在绘图区域的左下角B. 由UCS命令设定C. 由LIMITS命令对绘图界限的设置来确定D. 由ZOOM命令设定答案：C65. 在AutoCAD中，用户坐标系是：( )A. 禁止使用的B. 由用户根据需要设定，数量不限C. 和世界坐标系完全相同D. 用户只能设定一个答案：B66. 在AutoCAD点的坐标输入中，绝对坐标的基准是：( )A. 世界坐标系的原点B. 用户坐标系的原点C. 当前坐标系的原点D. 前一个点答案：C67. 在AutoCAD点的坐标输入中，相对坐标的基准是：( )A. 世界坐标系的原点B. 用户坐标系的原点C. 当前坐标系的原点D. 前一个点答案：D68. 在AutoCAD点的坐标输入中，实现相对坐标输入的方法为：( )A. 设置用户坐标系B. 不能使用相对坐标C. 直接输入坐标数据D. 在坐标数据前加@符号答案：D69. 在AutoCAD点的坐标输入中，实现极坐标输入的方法为：( )A. 设置极坐标系B. 不能使用极坐标C. 分二次输入坐标数据D. 在坐标数据中间用＜符号答案：D70. 在AutoCAD中，角度的默认输入单位及方向是：( )A. 度及逆时针为正B. 度及顺时针为正C. 弧度及逆时针为正D. 度分秒及逆时针为正答案：A71. 在AutoCAD中，右边的图标表示：( )A. 世界坐标系，但不表示原点位置B. 世界坐标系，原点位置在方格中心C. 用户坐标系，但不表示原点位置D. 用户坐标系，原点位置在方格中心答案：A72. 在AutoCAD中，右边的图标表示：( )A. 世界坐标系，但不表示原点位置B. 世界坐标系，原点位置在二轴交点处C. 用户坐标系，但不表示原点位置D. 用户坐标系，原点位置在二轴交点处答案：C73. 在AutoCAD中，对于正在操作的命令要想终止它，需：( )A. 按Ctrl-C键B. 按Esc键C. 单击标准工具条上的Undo按钮D. 按空格键答案：B74. 在AutoCAD命令中的字母大小写是：( )A. 不区分的B. 只能使用大写C. 只能使用小写D. 都能使用，但大小写是不同的答案：A75. 在AutoCAD中有些命令可以透明地执行，即：( )A. 中断正在执行的命令，强制执行该命令B. 只能使用在透明的图层上C. 可以在别的命令执行过程中执行D. 画出透明图形答案：C76. 在AutoCAD中，对一条点划线执行OFFSET命令，偏移出的直线将是：( )A. 实线B. 点划线C. 由当前图层的线型确定D. 根据此前执行LINETYPE 命令所设定的线型确定答案：B77. 在AutoCAD对图形进行编辑中，用窗口方式选取目标时，选中的图形为：( )A. 完全落入矩形方框的图形B. 与方框边界相交的图形C. 与方框边界相交及落入矩形方框的图形D. 在程序窗口中显示的图形答案：A78. 在AutoCAD对图形进行编辑中，用交叉窗口方式选取目标时，选中的图形为：( )A. 完全落入矩形方框的图形B. 与方框边界相交的图形C. 与方框边界相交及落入矩形方框的图形D. 在程序窗口中显示的图形答案：C79. 在AutoCAD中选取图形时，图形上出现的小方块为夹点，它们的作用是：( )A. 仅表明图形处于选中状态B. 表明图形的控制点C. 表明图形上可以进行对象捕捉的点D. 对图形进行拉伸、移动、比例、镜像、旋转等快速编辑答案：D80. 在AutoCAD中，各个图层：( )A. 是分离的，互相之间无关联关系B. 具有统一的坐标系、绘图界限和显示时的缩放倍数C. 具有统一的坐标系，但可以分别进行缩放显示D. 具有各自独立的用户坐标系答案：B81. 在AutoCAD中，将某一图层冻结，则该图层：( )A. 不能显示和编辑B. 不能参加重新生成运算C. 不能输出D. 不能显示、编辑、输出，不参加重新生成运算答案：D82. 在AutoCAD中，将某一图层关闭，则该图层：( )A. 不能显示和编辑B. 不能显示、编辑和输出C. 不能输出D. 不能显示、编辑和输出，也不参加重新生成运算答案：B83. 在AutoCAD中，将某一图层设为不可打印，则该图层：( )A. 可见、可编辑，但不能打印输出B. 不能参加重新生成运算C. 仍可见，但不能编辑和打印输出D. 不能显示、编辑和打印输出答案：A84. 在AutoCAD中，将某一图层锁定，则该图层：( )A. 既不可见，也不能编辑B. 仍可见，但不能编辑C. 仍可见，也能编辑，但不能将该层删除D. 不参加重新生成运算答案：B85. 在AutoCAD中，用BLOCK命令将当前图形定义成块后，当前图形将：( )A. 在屏幕上保持原状不变B. 由用户决定当前图形的状态C. 自动变成块保留在屏幕上D. 自动删除答案：B86. 在AutoCAD中，用WBLOCK命令进行图块存盘，可以保存的对象为：( )A. 用BLOCK命令定义的块B. 由用户选择保存的对象C. 整个图形D. 以上均可答案：D87. 在AutoCAD中，用INSERT命令进行图块的插入，可以插入的对象为：( )A. BLOCK命令定义的块B. WBLOCK命令保存的块C. 其它图形文件D. 以上均可答案：D88. 在AutoCAD中，用MIRROR作镜像图形时，原图：( )A. 可由用户决定是否保留B. 不能保留C. 必须保留D. 自动保留答案：A89. 在AutoCAD中的尺寸样式设置中，线性尺寸的起止符号应该采用：( )A. 实心箭头B. 黑点C. 细实线短划D. 中粗实线短划答案：D90. 在钢筋混凝土结构中，分布钢筋的作用是：( )A. 起架立作用B. 主要受力钢筋C. 承受剪力D. 固定钢筋的位置并分配荷载到受力钢筋答案：D91. 在钢筋混凝土结构中，箍筋的作用是：( )A. 起架立作用B. 主要受力钢筋C. 固定钢筋的位置并承受剪力D. 分配荷载到受力钢筋答案：C92. 在钢筋混凝土结构中，受力钢筋的弯起作用是：( )A. 形成钢筋骨架B. 使受力钢筋始终处于构件中拉应力最大的区域C. 承受剪力D. 分配荷载到其它钢筋答案：B93. 在钢筋混凝土结构图中，构件的轮廓线用：( )A. 粗实线绘制B. 中粗实线绘制C. 细实线绘制D. 加粗的粗实线绘制答案：C94. 在钢筋混凝土结构图中，可见的钢筋用：( )A. 粗实线绘制，线宽由钢筋直径确定B. 中粗实线绘制C. 用钢筋的实际投影表示D. 粗实线绘制，线宽不表示钢筋粗细答案：D95. 在钢筋混凝土结构图中，不可见的钢筋用：( )A. 粗虚线绘制，线宽由钢筋直径确定B. 粗虚线绘制，线宽不表示钢筋粗细C. 用细虚线绘制D. 中粗虚线绘制答案：B96. 在钢筋混凝土结构图中，钢筋的横断面用：( )A. 涂黑的圆点表示，圆点大小由钢筋直径确定B. 空心圆圈表示C. 统一大小的涂黑圆点表示D. 涂黑的三角形表示答案：C97. 在钢筋混凝土结构图中，预应力钢筋用：( )A. 粗双点画线绘制，线宽由钢筋直径确定B. 中粗双点画线绘制C. 粗双点画线绘制，线宽不表示钢筋粗细D. 细双点画线绘制答案：C98. 在钢筋混凝土结构图中，钢筋的标注中符号@的含义为：( )A. 钢筋的直径符号B. 钢筋的品种代号C. 均匀分布的钢筋间距D. 钢筋表面的种类答案：C99. 在钢筋混凝土结构图中，钢筋的品种代号标注在：( )A. 钢筋的直径符号上B. 钢筋表中C. 在图纸的附注文字中说明D. 不用标注，可查找规范答案：A100. 在钢筋混凝土结构中，钢筋的保护层是：( )A. 钢筋的表面处理层B. 钢筋表面的防锈油漆C. 具有一定厚度的混凝土保护钢筋不被锈蚀D. 包裹钢筋的材料答案：C101. 在右边的钢筋混凝土结构图中，3号钢筋为：( )A. 位于板的上层，6mm直径，间距为200mmB. 位于板的下层，6mm直径，间距为200mmC. 位于板的下层，6mm直径，距板边缘200mmD. 位于板的上层，6mm直径，距主筋200mm答案：A102. 在右边的钢筋混凝土结构图中，1号钢筋为：( )A. 位于板的上层，8mm直径，间距为150mmB. 位于板的下层，8mm直径，间距为150mmC. 位于板的下层，8mm直径，距板边缘150mmD. 位于板的上层，8mm直径，距3号钢筋150mm答案：B103. 在右边的钢筋混凝土结构图中，4号钢筋为：( )A. 位于板的上层，6mm直径，间距为200mmB. 位于板的下层，6mm直径，间距为200mmC. 位于板的下层，6mm直径，距板边缘200mmD. 位于板的上层，6mm直径，距主筋200mm答案：A104. 在右边的钢筋混凝土结构图中，2号钢筋为：( )A. 位于板的上层，6mm直径，间距为200mmB. 位于板的下层，6mm直径，间距为200mmC. 位于板的下层，6mm直径，距板边缘200mmD. 位于板的上层，6mm直径，距4号钢筋200mm答案：B105. 在房屋建筑中，勒脚的作用：( )A. 保护房屋基础不受侵蚀B. 房屋四周的排水C. 保护房屋墙身不受侵蚀D. 房屋周边的装饰答案：C106. 在房屋建筑中，散水的作用：( )A. 保护房屋基础B. 房屋四周的排水C. 保护房屋墙面D. 房屋周边的装饰答案：B107. 在建筑施工图中，定位轴线是确定：( )A. 承重墙、柱子等主要承重构件轴线位置的B. 墙身轴线位置的C. 房屋基础轴线位置的D. 房屋柱子中心位置的答案：A108. 在建筑施工图中，定位轴线用：( )A. 虚线表示B. 细实线表示C. 双点画线表示D. 细点画线表示答案：D109. 在建筑施工图中，平面图中定位轴线的编号，宜标注在：( )A. 上方与左侧B. 下方与右侧C. 上方与右侧D. 下方与左侧答案：D110. 在建筑施工图中，定位轴线的编号应注写在：( )A. 定位轴线端部6～8mm直径的圆圈内B. 定位轴线端部的侧面C. 定位轴线端部8～10mm直径的圆圈内D. 定位轴线的中间答案：C111. 在建筑施工图中，右图所示定位轴线的编号表示：( )A. C号轴线后附加的第2根轴线B. 2号图纸上的C号轴线C. 2号轴线后附加的C号轴线D. 在此位置有2号和C号两条轴线答案：A112. 在建筑工程图上，标高以米为单位，应注在标高符号上，其样式如图所示。
