中央门锁控制系统 ppt课件

中央门锁控制系统

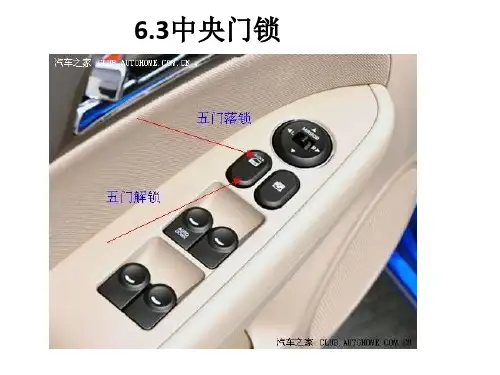

门锁开关位置
中央门锁控制系统
中央门锁控制系统
2
1
1 一车门钥匙孔 2 一钥匙控制开关
中央门锁控制系统
5 电动机式门锁总成 1 一涡杆 2 一电动机 3 一位置开关 4 一锁杆 5 一齿轮 6 一回位弹簧
中央门锁控制系统
3
6 4
1 一锁芯连杆 2 一外手柄连杆 3 一内 手柄连杆
4 一内锁止连杆 5 一永磁电动机 6 一 连接杆 7 一支架 8 一门锁电动机 9 一电源插 头
中央门锁控制系统
中央门锁控制系统
中央门锁控制系统
1、电磁线圈式自动车门锁 这种汽车电控门锁的开启和锁闭均由电
磁线圈驱动，它内设两个电磁线圈，分别用 来执行开启和锁闭门锁。
中央门锁控制系统
❖ 电磁线圈式门锁基本工作原理
• “不怕太阳晒，也不怕那风雨狂，只怕先生骂我 笨，没有学问无颜见爹娘 ……”
• “太阳当空照，花儿对我笑，小鸟说早早早……”
中央门锁控制系统
作用： 具有钥匙联动锁门和开门功能 , 当
驾驶员用钥匙操纵左前或右前门锁时 ,全 车车门Байду номын сангаас( 包括行李箱门 ) 可以同时锁止 或打开 .
中央门锁控制系统
1.中央门锁开关 2.钥匙控制开关 3.门锁总成 4.行李箱门开启开关 5.行李箱门开启器 6.门控开关
电控门锁的布置
中央门锁控制系统
❖ 2、电动机式自动车门锁
这种门锁由可逆式电动机、传动装置及锁体总成构成。 其工作原理为：由电动机带动齿轮齿条副或螺杆螺母副进而 驱动锁体总成，驱动车门的锁闭或开启。这种门锁的优点是 体积小，耗电少以及动作较迅速；不足之处在于，当门锁已 经锁定或开启时，应及时切断电源，以免电动机长时间通电 而烧毁。为了避免这个缺陷，有些厂家在电机回路中串接了 热保护器或PTC（正温度系数）热敏电阻。
中央门锁控制系统
1.桑塔纳 2.LS400 3.福特 4.BUICK REGAL
中央门锁控制系统
中央门锁控制系统
中央门锁控制系统
中央门锁控制系统
中央门锁控制系统
中央门锁控制系统
中央门锁控制系统
1.中央门锁控制系统的组成 2.中央门锁控制系统的安装位置 3.中央门锁控制系统分类 4.中央门锁控制系统控制功能 结合： 实际车型案例分析
精品资料
• 你怎么称呼老师？
• 如果老师最后没有总结一节课的重点的难点，你 是否会认为老师的教学方法需要改进？
• 你所经历的课堂，是讲座式还是讨论式？ • 教师的教鞭
中央门锁控制系统
❖ 电动机式门锁基本原理
电动机式门锁控制装置在汽车上的布置如图所示，在门 锁总成中(装在车门侧)由锁止杆控制转动，决定门锁开/关 状态。
❖ 电动机式电子门锁控制电路原理图，其开锁与闭锁 主要是对门锁电机进行正转、反转的交替控制。
中央门锁控制系统
当汽车行驶速度超过规定速度时，为确保 行车安全以防发生意外，有的中央门锁还受 车速控制。它是在原中央门锁的基础上加设 了车速控制电路，车速控制开关设在车速表 内。当汽车行驶速度高时，车速传感器自动 接通门锁锁止电路将门锁锁止，这种靠车速 控制的门锁称车速感应式门锁。
中央门锁控制系统
1.内外开启与内外锁止功能 2.后车门儿童车门锁 3.中央锁止功能 4.司机门——防误锁功能
中央门锁控制系统
在车内开启和锁止车门时 , 由门锁控 制开关开启和锁止门锁 ; 在车外开启和锁 止车门时 , 由钥匙转动控制开关开启门锁
中央门锁控制系统
中央门锁控制系统设有后车门儿童安全 锁止功能 , 防止车内儿童擅自打开车门。
只有当中央门锁控制系统在 “ 开锁 ” 状态时 , 儿童安全锁闩才能退出。
注：有的车锁是当儿童安全锁闩拨到锁止位 置时 , 在车内用内扣手不能开门 , 而在车外 用外扣手可以开门。
中央门锁控制系统
儿童车门锁
中央门锁控制系统
当驾驶员侧的内部锁止开关在锁止 位置时 , 关上车门后 , 该车门也不能锁 止 , 以防止钥匙忘在车内而车被锁止
