造成开关电源输出电压高的原因
sepic电路输出电压过高
1. 概述
SEPIC电路是一种非常常见的直流-直流变换器，它可以实现升压、降压以及升降压的功能。
SEPIC电路的输出电压通常由一个脉宽调制（PWM）控制器来控制。
当输出电压过高时，PWM控制器会减小脉宽，从而降低输出电压。
2. 导致输出电压过高的原因
导致SEPIC电路输出电压过高的原因有很多，包括：
PWM控制器故障
电感饱和
输出电容过小
负载过轻
3. 解决方法
如果SEPIC电路的输出电压过高，可以采取以下措施来解决：
检查PWM控制器是否故障，如果故障则更换PWM控制器。
检查电感是否饱和，如果饱和则更换电感。
增加输出电容的容量。
增加负载的功率。
4. 预防措施
为了防止SEPIC电路的输出电压过高，可以采取以下措施：
使用高品质的PWM控制器。
使用高品质的电感。
选择合适的输出电容容量。
选择合适的负载功率。
5. 结论
SEPIC电路输出电压过高是一个常见的问题，可以通过检查PWM控制器、电感、输出电容和负载来解决。
为了防止输出电压过高，可以使用高品质的元器件，并选择合适的输出电容容量和负载功率。
开关电源工作原理及维修技巧
开关电源工作原理及维修技巧开关电源是一种将交流电转换为稳定直流电的电子设备，广泛应用于各种电子设备和系统中。
了解开关电源的工作原理，对于工程技术人员和维修人员来说至关重要。
本文将介绍开关电源的工作原理，并提供一些常见问题的维修技巧。
一、开关电源的工作原理开关电源通过使用电子器件（如开关管、二极管和电感等）将交流电转换为高频脉冲电流，再通过滤波和稳压电路得到稳定的直流电。
下面将详细介绍开关电源的主要工作原理。
1. 输入滤波：开关电源的输入端会接入交流电源，而交流电源会带有各种干扰信号。
为了保证开关电源的正常工作，需要通过输入滤波电路来滤除这些干扰信号。
输入滤波电路一般由电容器和电感器组成，能够有效地滤除高频和低频的干扰信号。
2. 整流和滤波：经过输入滤波后，交流电会被整流电路转换为直流电。
整流电路通常使用二极管桥整流器来实现。
然后，通过输出滤波电路对整流后的直流电进行滤波处理，以去除直流电中的纹波电压，得到相对稳定的直流电。
3. 高频开关转换：直流电经过滤波后，会进入开关电源的核心部件——开关电路。
开关电路由开关管（如MOSFET、IGBT等）组成，通过快速开关操作将直流电转换为高频脉冲电流。
4. 变压器：高频脉冲电流进一步经过变压器的转换，得到所需的电压大小。
通过变压器的变换比例，可以实现升压、降压或保持电压稳定的功能。
5. 输出调节和稳压：经过变压器转换后的电流会进入稳压电路，稳压电路通常由反馈电路、误差放大器和控制开关管等组成。
利用反馈电路监测输出电压的变化情况，并与设定的参考电压进行比较，在误差放大器和控制开关管的调节下，保持输出电压稳定在设定值。
二、开关电源的常见故障和维修技巧1. 电源无输出或输出电压波动大：可能原因：- 输入端电源线异常，如插头松动或电源线破损。
- 滤波电容故障，需要检查滤波电容是否损坏或漏电。
- 开关管故障，开关管可能损坏或短路，需要更换。
- 控制电路故障，检查反馈电路和误差放大器是否正常工作。
开关电源产生干扰的四条主要原因
开关电源产生干扰的四条主要原因1.开关电源本身的电磁干扰：开关电源采用高频开关器件进行开关操作，这会引起较高频率的电流和电压波形，并产生大量的电磁噪声。
这些高频噪声会通过电源线、输入滤波器和输出滤波器等途径进入其他电路和设备，引起干扰。
2.输入电源的电磁干扰：不同的设备可能共享相同的输入电源线路，当一个设备使用开关电源时，其产生的高频电磁噪声会通过共享的电源线路传播给其他设备，从而对它们产生干扰。
3.输出线路干扰：开关电源输出端连接的电源线路和负载线路也可能成为干扰源。
由于开关电源的开关操作会引起电流和电压的突变，这可能会在输出线路中产生较大的尖峰电流和瞬时电压斜率，同时伴随着较高频率的电流波形，进而对连接的负载产生干扰。
4.开关电源引起的电磁互感干扰：由于开关电源中的高频开关操作，其导线和电感元件之间会产生一定强度的电磁场。
当这些元件和其他线路或元件之间存在电磁耦合时，会发生电磁互感干扰。
这种耦合可能发生在电源线、输出线路和周围环境中，通过干扰线路中的电感元件或导线，引起其上产生的感应电流或感应电压，从而产生干扰。
为了减少开关电源产生的干扰，可以采取以下措施：1.优化开关电源的设计：通过合理选择高频开关器件和合适的电源变压器，以减少开关操作时产生的电磁噪声。
2.加强输入滤波：在开关电源的输入端添加滤波电路，能够有效滤除输入电源中的高频噪声，减少其对其他设备的干扰。
3.加强输出滤波：在开关电源的输出端添加输出滤波器，可以滤除输出线路中的高频噪声和尖峰电流，减少对连接设备的干扰。
4.电磁屏蔽措施：对开关电源所在的外壳进行屏蔽处理，防止其产生的电磁辐射波传播到周围环境中。
总之，开关电源产生的干扰主要与其本身设计和工作原理有关，通过合理设计、滤波和屏蔽措施，可以有效减少这些干扰，并保证设备的正常运行。
开关电源的常见故障分析及维修
如果测量值比正常值高出IV以上，说明输出电压过高。我们应着重检查取样电阻是否变值或损坏，精密稳压放大器(TL431)或光耦合器（PC817）性能不良，变质或损坏；
2.输出电压端整流二极管、滤波电容失效等，可以通过代换法进行判断。
3.开关功率管的性能下降，必然导致开关管不能正常导通，使电源的内阻增加，带负载能力下降。
4.开关功率管的源极（S极），通常接一个阻值很小，但功率很大的电阻，作为过流保护检测电阻，此电阻的阻值一般在0.2到0.8之间。此电阻如变值或开焊，接触不良也会造成输出电压过低的故障。
因在日常生活使用中，不可避免的重摔或重幢，使高频变压器的铁芯损坏。使高频变压器的磁通量，磁感应强度，以及磁路等都会受到很大的影响，造成传输的效率，能量将会大打折扣。
由于高频变压器为了减小涡流，增大高频交流电的传输效率，它的铁芯是用软磁铁氧体制作而成的。这种磁性材料具有高的导磁率，但质脆，易碎。
因此它的损坏率也是很高的。因此在维修时千万不要忘了检查此处，以免走弯路。除此之外还有可能就是输出滤波电容容量降低，甚至失容或开焊，虚接；
其中精密稳压放大器(TL431)极易损坏，我们可用下述方法对精密稳压放大器(TL431)作出好坏的判别：
将TL431的参考端(Ref)与它的阴极（Cathode）相连，串10k的电阻，接入5V电压，若阳极（Anode）与阴极之间为2.5V，并且等待片刻还仍然为2.5V，则为好管，否则为坏管。
六．有直流电压输出，但输出直流电压过低
一． 保险丝熔断
一般情况下，保险丝熔断说明开关电源的内部电路存在短路或过流的故障。由于开关电源工作在高电压，大电流的状态下，直流滤波和变换振荡电路在高压状态工作时间太长，电压变化相对大。电网电压的波动，浪涌都会引起电源内电流瞬间增大而使保险丝熔断。
电力电子技术中的开关电源稳定性问题解决
电力电子技术中的开关电源稳定性问题解决在电力电子技术领域中，开关电源的稳定性问题一直是一个关注的焦点。
开关电源的稳定性直接影响着整个电力系统的可靠性和效果。
本文将探讨电力电子技术中开关电源稳定性问题的解决方法。
一、开关电源的稳定性问题概述开关电源作为一种常用的电力电子设备，具有高能效、小体积和可调性强等特点，被广泛应用于各个领域。
然而，由于其整流环节存在的开关行为和功率因素调节等原因，导致开关电源在工作过程中容易产生一些稳定性问题。
例如输出电压波动大、远离设定值、负载响应能力差等。
二、稳定性问题的原因分析1. 开关动作不精确：开关电源的稳定性问题往往与开关件的精度有关。
开关电源在开关过程中既要迅速切换又要保持较高的精度，若开关动作不准确，就会导致输出电压波动。
2. 电路参数变化：开关电源的电路参数可能会随着温度变化、元器件老化等因素而发生变化。
这些参数的变化可能导致开关电源的输出电压产生波动或偏离设定值。
3. 输入电源的干扰：开关电源在工作时，输入电源可能会受到外界干扰，如电磁辐射、电压波动等。
这些干扰可能会传导到开关电源输出端，引起输出电压的不稳定性。
三、解决开关电源稳定性问题的方法1. 优化开关设计：通过改进开关电源的设计，提高开关件的精度和动作准确性，减小开关动作带来的波动。
可以采用高精度的开关元器件，优化控制算法，提升开关电源的稳定性。
2. 对电路参数进行补偿调节：通过对开关电源的电路参数进行实时监测和测量，利用反馈控制算法对电路参数进行补偿调节，使得开关电源在工作过程中能够自动适应参数变化，提高稳定性。
3. 增加滤波电路：在开关电源输出端加入滤波电路，能够有效地滤除输入电源的干扰信号和谐波成分。
滤波电路的设计应考虑到频域特性和干扰的消除效果，以提高开关电源的稳定性。
4. 提高工作温度范围和负载适应能力：开关电源在设计中考虑到工作温度范围和负载变化的适应能力，使其在不同工况下能够保持较好的稳定性。
开关电源常见故障的分析及维修

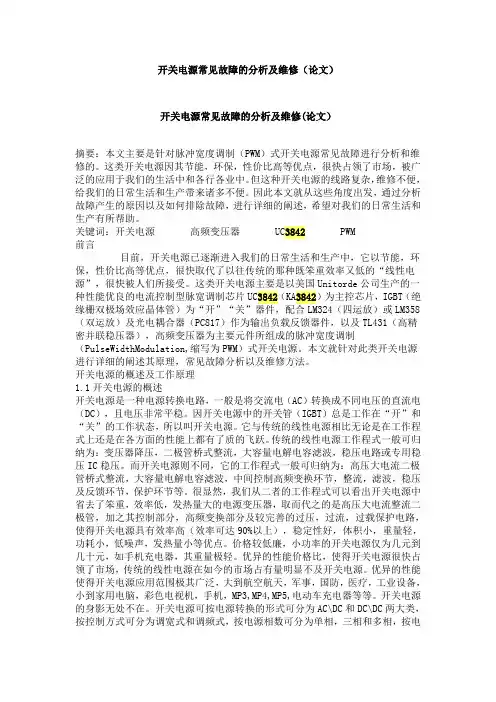

开关电源常见故障的分析及维修（论文）开关电源常见故障的分析及维修(论文）摘要：本文主要是针对脉冲宽度调制（PWM）式开关电源常见故障进行分析和维修的。
这类开关电源因其节能，环保，性价比高等优点，很快占领了市场，被广泛的应用于我们的生活中和各行各业中。
但这种开关电源的线路复杂，维修不便，给我们的日常生活和生产带来诸多不便。
因此本文就从这些角度出发，通过分析故障产生的原因以及如何排除故障，进行详细的阐述，希望对我们的日常生活和生产有所帮助。
关键词：开关电源高频变压器 UC3842 PWM前言目前，开关电源已逐渐进入我们的日常生活和生产中，它以节能，环保，性价比高等优点，很快取代了以往传统的那种既笨重效率又低的“线性电源”，很快被人们所接受。
这类开关电源主要是以美国Unitorde公司生产的一种性能优良的电流控制型脉宽调制芯片UC3842（KA3842）为主控芯片，IGBT（绝缘栅双极场效应晶体管）为“开”“关”器件，配合LM324（四运放）或LM358（双运放）及光电耦合器（PC817）作为输出负载反馈器件，以及TL431（高精密并联稳压器），高频变压器为主要元件所组成的脉冲宽度调制（PulseWidthModulation,缩写为PWM）式开关电源。
本文就针对此类开关电源进行详细的阐述其原理，常见故障分析以及维修方法。
开关电源的概述及工作原理1.1开关电源的概述开关电源是一种电源转换电路，一般是将交流电（AC）转换成不同电压的直流电（DC），且电压非常平稳。
因开关电源中的开关管（IGBT）总是工作在“开”和“关”的工作状态，所以叫开关电源。
它与传统的线性电源相比无论是在工作程式上还是在各方面的性能上都有了质的飞跃。
传统的线性电源工作程式一般可归纳为：变压器降压，二极管桥式整流，大容量电解电容滤波，稳压电路或专用稳压IC稳压。
而开关电源则不同，它的工作程式一般可归纳为：高压大电流二极管桥式整流，大容量电解电容滤波，中间控制高频变换环节，整流，滤波，稳压及反馈环节，保护环节等。
3842开关电源常见故障的分析 及维修
3842开关电源常见故障的分析及维修3842开关电源是以美国Unitorde公司生产的一种性能优良的电流控制型脉宽调制芯片UC3842（KA3842）为主控芯片，IGBT（绝缘栅双极场效应晶体管）为“开”“关”器件，配合LM324（四运放）或LM358（双运放）及光电耦合器（PC817）作为输出负载反馈器件，以及TL431（高精密并联稳压器），高频变压器为主要元件所组成的脉冲宽度调制（PulseWidthModulation,缩写为PWM）式开关电源。
3842各脚功能：1. 误差放大输出（输出补偿）3.4伏2. 误差放大器反相输入端 （电压反馈）2.4伏3. 电流感应放大器同相输入端 （电流检测）0.1伏4. 内接振荡器外接rc（定时）元件 1.9伏5. 接地0伏6. 驱动信号输出端 2伏7. 电源供电端、欠压保护端 17伏8. 5伏基准电压输出 5伏1．2开关电源的工作原理220V的交流电经交流滤波电路滤除外来的杂波信号，同时也防止电源本身产生的高频杂波对电网的干扰。
再经二极管桥式整流电路和滤波电路，整流滤波后得到约300V的直流电，送给功率变换电路进行功率转换。
功率变换电路中的开关功率管（IGBT）就在脉冲宽度调制（PWM）控制器（UC3842）输出的脉冲控制信号和驱动下，工作在“开”“关”状态，从而将300V直流电切换成宽度可变的高频脉冲电压。
把高频脉冲电压送给高频变压器，高频变压器的次级（二次侧）就会感应出一定的高频脉冲交流电，并送给高频整流滤波电路进行整流，滤波。
经高频整流滤波后便可得到我们所需的各种直流电压。
输出电压下降或上升时，由取样电路将取样信号通过光电耦合器（PC817）,送入控制电路，经过其内部调制，由控制电路的输出端将变宽的或变窄的驱动脉冲送到开关功率管的栅极（G极），使变换电路产生的高频脉冲方波也随之变宽或变窄，由此改变输出电压平均值的大小，从而使直流电压基本稳定在所须的电压值上。
12v开关电源维修
12v开关电源维修12V开关电源维修引言：在现代电子设备中，开关电源广泛应用于各类电子设备中，例如电脑、手机充电器和家用电器等。
然而，由于长时间使用或故障等原因，开关电源可能会出现问题，需要进行维修。
本文将针对12V开关电源的维修进行讨论，介绍一些常见的故障和相应的维修解决方案。
一、12V开关电源故障1. 电源无输出：这是最常见的问题之一。
当电源无法提供稳定的输出电压时，设备无法正常工作。
可能的原因包括电源部分元件损坏、线路板连接问题或者过载。
2. 输出电压不稳定：当电源能够输出电压，但电压不稳定或波动较大，同样会影响设备的正常工作。
这可能是由于电源的反馈电路出现问题、电源过载、线路板损坏等原因导致的。
3. 过热：电源长时间使用后可能会发热，但如果过热严重，则存在故障。
过热可能是由于电源内部散热不良、风扇故障或者过载造成的。
二、12V开关电源维修解决方案1. 电源无输出的维修：(1) 检查输入电源是否正常。
使用万用表或电压计测试输入电压是否在标准范围内，如果输入电源正常，继续下一步。
(2) 检查输出电压的稳压电路。
使用万用表测试稳压电路的元件是否损坏，如开关管、稳压二极管等。
如果有元件损坏，可以更换对应元件。
(3) 检查线路板的连接情况。
检查线路板上的焊点是否牢固，如有松动或断裂现象，需要重新焊接。
2. 输出电压不稳定的维修：(1) 检查反馈电路。
反馈电路是保持电源输出稳压的重要部分，如果反馈电路出现问题，可能导致输出电压不稳定。
使用万用表测试反馈电路的元件是否损坏，如电阻、电容等。
如果有元件损坏，可以更换对应元件。
(2) 检查过载情况。
过载可能导致电源输出电压不稳定，因此需检查负载情况。
如果超过电源能力负载过大，需要降低负载或更换更高功率的电源。
3. 过热的维修：(1) 检查电源内部散热情况。
如果散热不良，可能会导致过热。
检查电源内部的散热器和风扇是否正常工作，如有故障可以更换。
(2) 检查过载情况。
3842开关电源维修技巧
3842开关电源维修技巧开关电源是现代电子设备中常见的电源类型之一，它具有高效率、稳定性好等优点，因此在各种电子设备中得到广泛应用。
然而，由于使用环境、元器件老化等原因，开关电源也会出现故障。
本文将介绍一些常见的3842开关电源维修技巧，帮助读者解决开关电源故障问题。
一、开关电源无输出当3842开关电源无输出时，首先需要检查输入电压是否正常。
可以使用万用表测量输入电压，确保其在额定范围内。
如果输入电压正常，那么可能是开关电源内部元器件损坏导致的。
这时可以逐一检查开关管、变压器、滤波电容等元器件，查找可能存在的故障点。
如果发现元器件损坏，需要及时更换。
二、开关电源输出电压不稳定当3842开关电源输出电压不稳定时，可能是反馈电路出现问题。
可以检查反馈电路中的电阻、电容是否正常，是否存在松动或焊接不良的情况。
另外，也可以检查输出电压调节电路，确保其工作正常。
如果以上检查都没有问题，那么可能是开关管损坏导致的。
这时需要更换开关管，并重新调试开关电源。
三、开关电源工作温度过高当3842开关电源工作温度过高时，可能是散热不良导致的。
可以检查散热器是否清洁，散热风扇是否正常工作。
另外，也可以检查开关电源内部的散热元件，如散热片、散热胶等，确保其正常工作。
如果散热问题得到解决，但温度仍然过高，那么可能是开关管损坏导致的。
这时需要更换开关管，并重新调试开关电源。
四、开关电源启动困难当3842开关电源启动困难时，可能是启动电路出现问题。
可以检查启动电路中的电阻、电容是否正常，是否存在松动或焊接不良的情况。
另外，也可以检查启动电路的供电电压是否正常。
如果以上检查都没有问题，那么可能是开关管损坏导致的。
这时需要更换开关管，并重新调试开关电源。
维修开关电源时，需要注意安全问题。
在操作过程中，应断开电源，并确保电容器中的电荷已经放电完毕。
另外，还应注意防止静电对电子元器件的损坏，使用合适的防静电措施。
3842开关电源维修需要综合运用电子技术知识和实际操作经验。
非常详细的3842开关电源维修讲解
非常详细的3842开关电源维修讲解3842开关电源是一种常见的电源设计，广泛应用于各种电子设备中。
它具有高效率、稳定性好、体积小等优点，因此备受青睐。
然而，由于各种原因，3842开关电源在使用过程中可能会出现一些故障。
本文将从维修的角度，详细讲解3842开关电源的常见问题及解决方法。
我们需要了解3842开关电源的基本工作原理。
3842开关电源的核心是一个PWM控制器，它通过控制开关管的导通和关断来实现对输出电压的调节。
在正常工作时，PWM控制器会不断检测输出电压，一旦发现电压异常，就会采取相应的措施来保证电源的稳定性。
在实际维修工作中，常见的故障包括输出电压过高、过低，输出电流不稳定或无输出等。
下面我们将针对这些问题进行详细讲解。
首先是输出电压过高的问题。
当我们检测到这个故障时，首先要检查输出电压反馈电路是否正常工作。
可以通过测量反馈电路中的电压来判断，如果电压偏高，可能是反馈电阻的值变大或失效，需要更换；如果电压偏低，可能是反馈电阻的值变小或失效，同样需要更换。
另外，还需要检查输出电容是否损坏，如果损坏，也需要更换。
接下来是输出电压过低的问题。
这种情况下，首先要检查输出电容是否损坏或连接不良，如果是，需要更换或重新连接。
另外，还需要检查反馈电路是否正常工作，可以通过测量反馈电路中的电压来判断。
如果电压偏高，可能是反馈电阻的值变小或失效，需要更换；如果电压偏低，可能是反馈电阻的值变大或失效，同样需要更换。
还可能出现输出电流不稳定的问题。
这种情况下，首先要检查开关管是否工作正常。
可以通过测量开关管的导通和关断时间来判断。
如果时间偏长，可能是开关管老化或损坏，需要更换；如果时间偏短，可能是开关管损坏或接触不良，同样需要更换或重新连接。
另外，还需要检查滤波电容是否损坏，如果损坏，也需要更换。
最后是无输出的问题。
这种情况下，首先要检查输入电源是否正常工作。
可以通过测量输入电源的电压和电流来判断。
如果电压和电流都为零，可能是输入电源故障，需要修复或更换；如果电压或电流为零，可能是输入电源线路接触不良，需要重新连接。
通信电源输出电压偏高故障维修的分析
通信电源输出电压偏高故障维修的分析摘要：通信电源系统是通信系统的心脏，稳定可靠的通信电源供电系统，是保证通信系统安全、可靠运行的关键。
一旦通信电源系统故障引起对通信设备的供电中断，通信设备就无法运行，就会造成通信电路中断、通信系统瘫痪，从而造成极大的经济和社会效益损失。
因此，通信电源系统在通信系统中占据十分重要的位置。
文介绍了通信电源系统的基本工作原理，供读者参考。
关键词：通信电源；故障；维修1 前言随着经济的发展，社会对电力的质量需求不断提升，通信技术推动了各个行业的发展，在智能电网中也逐渐得到应用，并取得了积极的成果。
在整个通信系统中，当通信设备发生故障时影响较单一，是局部性的，但如果通信电源系统一旦发生故障，通信系统将全部中断，所以通信电源的可靠性对于通信网的稳定运行有着决定性的作用。
而通信电源整流模块失控运行时，如果输出电压不正常就会造成电源系统故障，从而影响通信设备的正常运行。
2 通信电源系统介绍2.1 工作原理PS系列中大容量电源系统包含交流配电、直流配电、整流模块（HD4825-3）和监控模块（PSM-A）四大部分，其组合方式采用模块化插箱结构。
交流市电输入后，在交流插箱内分组，然后送到整流模块，整流模块输出直流电通过直流插箱分配给多路负载供电。
此外直流配电部分提供电池1、电池2两组接入电池，作为交流停电后直流负载的供电电源。
HD4825-3整流模块采用现代电力电子技术和工业控制技术的最新成就，根据电源的维护特点而开发的新一代电源。
它内置先进的微处理器，采用高可靠的集散式控制系统，独特的散热设计，自如自然风和风冷，全面采用软开关技术，达到世界一流水平。
二路市电输入，能承受最大40kA的雷电冲击。
具有电池欠压保护功能；直流输出可以灵活配置熔断器和空开两种输出保护器件；铁路小站电源配置有专门的DC/DC变换器整流模块HD4825-3综合运用现代电力电子和工业控制技术开发，内置先进的微处理器，采用全面软开关技术，效率和EMC达到业界一流水平。
开关电源的故障维修
开关电源的故障维修
开关电源检修流程
图3-2-3 开关电源检修流程
开关电源的故障维修
综合实训
1. 实训目标
熟练掌握开关电源的故障确定方法
2. 实训内容
彩色电视机无光栅、无图像、无伴音、不少保险的故障排除
开关电源的故障维修
综合实训
3. 实训准备
（1） 万用表一块，型号自定。 （2） 220V25W电烙铁一把。 （3） 常用工具一套：钳子、螺丝刀、镊子等。 （4） 隔离变压器一个，220V150W。 （5） 电路图一份，康佳T2979D。 （6） 相应的电视机使用的元件。 （7） 相应的电视机一台。
开关电源的故障维修
开关电源常见故障和检修 2. 三无故障；烧毁保险管：出现这种现象，说明整流电路、滤波电
容、开关管等元件中存在短路的故障。应首先测量开关管集电极与 地之间的电阻值，如果电阻值大于5kΩ,要检查整流电路及其前面的 电路，如果电阻值基本为0Ω，要检查整理电路及其后面的滤波电容 和开关管等。
开关电源的故障维修
开关电源检修时的注意事项 1. 要注意人身、仪器及彩色电视机的安全。 2. 要避免扩大故障。 3. 要特别注意负载的异常变化。
开关电源的故障维修
开关电源电路的组成
B1(+105~+150V) B2(+24V) B3(+15)
图3-2-1 开关电源典型电路图
开关电源的故障维修
开关电源的故障维修
开关电源常见故障和检修
4. 开关管屡遭击穿：遇到此类故障时，要检查比较放大电路和脉宽 调整电路的三极管，测量三极管的三个极之间是否有开路、击穿、 漏电现象，如果开关管集电极电压低于250V，则要更换滤波电容。
开关电源的故障维修
开关电源题库(中级)
开关电源题库（中级）一、填空题1、通信用智能高频开关电源一般包含交流配电、直流配电_整流模块以及监控单元等四个组成部分。
2、高频开关电源的滤波电路一般由输入滤波、工频滤波、输出滤波以及防辐射干扰等四个基本电路组成。
3、高频开关电源具有可靠、稳定、智能化、效率高以及动态性能好等特点。
4、整流模块限流的目的是保护整流器和保护蓄电池。
5、通信电源检测直流负载电流常见的有分流器与霍尔器件两种方式。
6、维护规程中电源设备故障的基本定义是：1、电源设备无法供给通信设备所要求的标称电源，2、电源设备所供给的电源指标达不到通信设备的要求。
7、通信设备的直流供电系统中，蓄电池组和开关电源并联运行时起到荷电备用和平滑滤波的作用8、通信电源系统中使用的防雷器件一般常见的是压敏电阻与__气体放电管_。
9、某通信电源配置4个50A整流模块分别输出电流为21A，22A，19A，18A。
该电源的不均流度为___4%_______。
10、通信局（站）的基础电源分为交流基础电源和直流基础电源两大类。
11、电源系统输入功率因数是输入有功功率与输入视在功率之比。
12、直流供电方式在有交流电源时，整流器、蓄电池组并联浮充工作。
当交流电停电时，由蓄电池组、供电。
当交流电恢复时，实行恒压限流供电方式。
13、电源系统的可靠性指标用不可用度表征，不可用度表示为：电源系统故障时间与电源系统故障时间与正常供电时间之和的比。
14、开关电源系统的输出杂音衡量指标分：电话衡重杂音、峰峰值杂音，宽带杂音，离散频率杂音。
15、组合式电源系统，直流配电屏内直流压降不能超过500 mV.16、通信电源维护主要要求是保证供电的可靠性。
因此要根据负载的重要程度来决定通信电源是否需要__电池______保护与负载下电功能。
17、联合接地是指：保护地、防雷地、工作地三地合一。
18、电源设备的电磁干扰性主要分为传导干扰、谐波干扰两个方面。
19、联合接地系统由：接地体、接地引入线、接地汇集线、接地线四部分所组成。
开关电源常见故障的分析及维修
开关电源常见故障的分析及维修（论文）开关电源常见故障的分析及维修(论文）摘要：本文主要是针对脉冲宽度调制（PWM）式开关电源常见故障进行分析和维修的。
这类开关电源因其节能，环保，性价比高等优点，很快占领了市场，被广泛的应用于我们的生活中和各行各业中。
但这种开关电源的线路复杂，维修不便，给我们的日常生活和生产带来诸多不便。
因此本文就从这些角度出发，通过分析故障产生的原因以及如何排除故障，进行详细的阐述，希望对我们的日常生活和生产有所帮助。
关键词：开关电源高频变压器 UC3842 PWM前言目前，开关电源已逐渐进入我们的日常生活和生产中，它以节能，环保，性价比高等优点，很快取代了以往传统的那种既笨重效率又低的“线性电源”，很快被人们所接受。
这类开关电源主要是以美国Unitorde公司生产的一种性能优良的电流控制型脉宽调制芯片UC3842（KA3842）为主控芯片，IGBT（绝缘栅双极场效应晶体管）为“开”“关”器件，配合LM324（四运放）或LM358（双运放）及光电耦合器（PC817）作为输出负载反馈器件，以及TL431（高精密并联稳压器），高频变压器为主要元件所组成的脉冲宽度调制（PulseWidthModulation,缩写为PWM）式开关电源。
本文就针对此类开关电源进行详细的阐述其原理，常见故障分析以及维修方法。
开关电源的概述及工作原理1.1开关电源的概述开关电源是一种电源转换电路，一般是将交流电（AC）转换成不同电压的直流电（DC），且电压非常平稳。
因开关电源中的开关管（IGBT）总是工作在“开”和“关”的工作状态，所以叫开关电源。
它与传统的线性电源相比无论是在工作程式上还是在各方面的性能上都有了质的飞跃。
传统的线性电源工作程式一般可归纳为：变压器降压，二极管桥式整流，大容量电解电容滤波，稳压电路或专用稳压IC稳压。
而开关电源则不同，它的工作程式一般可归纳为：高压大电流二极管桥式整流，大容量电解电容滤波，中间控制高频变换环节，整流，滤波，稳压及反馈环节，保护环节等。
开关电源的常见故障及维修
开关电源的常见故障及维修1 开关电源故障原因分析开关电源是一种将交流电转换成直流电的设备，广泛应用于各种电子设备中。
然而，随着长时间的使用，开关电源也会出现故障。
常见的故障包括：1.1 电容损坏因为开关电源中的电容是长时间高温、高电压环境下工作的，因此容易受到损坏。
损坏的电容会导致电源输出的电压不稳定或输出变小。
1.2 晶体管损坏晶体管是开关电源中的核心部件之一，长时间工作容易受到损坏，导致输出电压和电流不稳定。
1.3 变压器损坏开关电源中的变压器担负着稳压和隔离的作用，长时间工作会加速变压器老化，导致输出电压不稳定或无输出。
1.4 其他故障包括电阻老化、电感短路等。
2 开关电源维修方法2.1 检测电容当开关电源输出电压不稳定或输出变小时，需要检查电容是否正常。
可以通过电容测试仪进行检测，若电容值与理论值相差较大，则需更换电容。
2.2 检测晶体管当开关电源输出电压和电流不稳定时，需要检查晶体管是否正常。
可以使用万用表进行检测，若晶体管损坏，则需更换晶体管。
2.3 检测变压器当开关电源输出电压不稳定或无输出时，需要检查变压器是否正常。
可以用万用表检测变压器是否断路或短路，并检查变压器的绝缘性能。
若变压器损坏，则需更换变压器。
2.4 其他维修方法当出现电阻老化或电感短路等问题时，需要更换受损元件。
3 开关电源预防措施为避免开关电源出现故障，可以采取以下预防措施：3.1 控制环境温度开关电源不宜长时间工作在高温环境下，应保持适宜的工作温度。
3.2 避免过载开关电源应使用在其额定负载范围内，避免长时间的过载。
3.3 定期保养定期对开关电源进行保养和维护，包括清洁、松动零件的固定和更换老化部件等。
3.4 质量控制选择合适的开关电源供应商，不购买低价劣质的开关电源。
总之，开关电源的故障和维修需要一定的经验和技巧，但通过增强维护和质量控制意识，可以最大限度地避免出现故障。
开关电源输出电压不稳定原因分析
开关电源输出电压不稳定原因分析
假如你所使用的开关电源输出的电压不稳定，原有可能有多种因素引起，所以我们只能使用排解法来推断它消失的缘由。
开关电源一般多用于小型的通信基站和没有人看管的机房，一般由脉冲宽度调制（PWM）掌握IC和MOSFET构成，做为电源产品so 必需配备电池管理，充放电管理，电压爱护等功能。
做为IDC数据机房常用产品对于电压的掌握精度要求也特殊的高。
假如你所使用的开关电源输出的电压不稳定，原有可能有多种因素引起，所以我们只能使用排解法来推断它消失的缘由。
第一种就是输入该开关电源的电压范围超过了它本身变换器维持的输出条件过高或者过低，这种状况会消失电压不稳定，你可以检查电路是否输出稳定，假如稳定那就需要调整变压器的设计了。
其次种就是某些地方爱护电路被不当心触发造成，比如过压、过流等，认真查看每个爱护电路的掌握节点，看看哪个地方被不当心误碰了。
还有就是掌握电路的VDD文波不稳定，已经超出该开关电源的掌握IC条件，这种状况你可以调整下供电电压或者选择合适的去耦电容来解决。
最终一种方法就是开关电源内部的干扰，比如电流采样，电压采样电路都会造成开关电源的输出电压不稳定。
你可以检查电路布线，敏感的电路要避开干扰源。
A3电源检修经验
A3电源检修经验A3电源的常见故障为：1、输出电压低。
2、输出电压高。
3、无输出电压。
4、烧开关管。
一、输出电压低的检修输出电压低有四种情况：1）取样电路有故障；2）负载有短路；3）误差放大管V511及开关管的基极所接分流管V512静态电流大；4）市电电压低。
对输出电压低的故障，检修的关键测试点为：稳压电源中，光电耦合器内含发光二极管的两端电压降。
1、当测得发光二极管的两端电压降结果为1V甚至大于1V。
说明取样电路有故障。
如取样三极管的基极下偏置电阻开路，发射极所接稳压二极管短路。
此时的输出电压低是取样电路误调整所至。
2、当测得发光二极管的两端电压降结果为0V。
这说明取样电路将输出电压低的情况如实反映给了光电耦合器。
查V512基极电压，如为正值，说明V512基极电压不符合输出电压低的检测，正常时此电压应当是负压。
V512基极为正电压时有两种可能：1）稳压电源自身故障；2）负载有短路部位。
V512的基极没有产生正常时的负电压，其原因是基极所接的VD516开路、短路，或与VD516串联的电阻阻值增大（这只电阻有的机器上用的是1/8W的小型品，很容易变值，本人就遇到因这只电阻变值，使维修一时进入困境局面。
教训深刻！）另外，次级整流以后输出的负载有短路（次级负载短路后，会将开关管截止后产生的负脉冲短路，从而引起V512的基极没有负电压。
）此时+B电压在70V左右。
可依次断开负载进行确认。
对于VD516和与之串联的电阻阻值增大，测量其在路电阻就可以判断是否损坏。
3、带负载能力差。
表现为低亮度时图像正常，高亮度时图像收缩扭曲，+B电压降低，且光电耦合器发光二极管的两端电压降0V，512基极电压为－2V以上，这说明了V511输出了使V512截止所需的负电压。
此时输出电压低是由于V512静态电流过大，对开关管不正常分流所引起的。
当误差放大管V511的基极偏置电阻开路或阻值增大，C515的容量变小R523或R526的阻值变小均可造成这样的故障。
开关电源电压不稳什么原因
开关电源电压不稳什么原因在电子设备中，开关电源模块是一个非常重要的部件，它可以将输入的交流电转换为稳定的直流电，为其他电路提供稳定的电源。
然而，在一些情况下，我们可能会遇到开关电源电压不稳定的情况，这可能会导致设备无法正常工作，甚至损坏其他部件。
那么，导致开关电源电压不稳定的原因有哪些呢？首先，开关电源电压不稳定的一个常见原因是输入电压波动较大。
当电网供电不稳定，或者在使用发电机供电时，输入电压可能会出现波动，这会直接影响到开关电源输出的稳定性。
如果开关电源模块设计不良或参数设置不当，就很容易受到输入电压波动的影响，导致输出电压不稳定。
其次，开关电源的负载变化也会导致输出电压不稳定。
当电路的负载发生变化时，如果开关电源的反馈控制调节不及时或者控制回路设计不合理，就会导致输出电压波动。
特别是在一些瞬态负载变化较大的场合，如启动电机等，开关电源电压的不稳定性会凸显出来。
另外，开关电源模块本身的质量和设计也是影响电压稳定性的重要因素。
如果开关电源模块的元件质量不达标，或者在设计中没有考虑到一些细节因素，如散热不足、线路布局不合理等，都会导致开关电源电压不稳定。
因此，在选择和设计开关电源时，一定要选择质量可靠的产品，并按照规范要求进行设计与安装。
此外，环境因素也会对开关电源的稳定性产生影响。
例如温度过高或者通风不良都会影响开关电源模块的散热效果，进而影响其工作稳定性。
因此，在使用开关电源时，要确保良好的环境条件，可以通过加装散热器或者提供良好的通风条件来改善稳定性。
总的来说，开关电源电压不稳定的原因可能包括输入电压波动、负载变化、模块质量、设计问题以及环境因素等多方面因素。
为了保证设备的正常工作和延长设备的使用寿命，我们需要在选择、设计和使用开关电源时，注意以上这些问题，确保输出电压的稳定性，从而提高设备的可靠性和性能。
1。
开关电源技术应用与维修[杨亚平][电子教案和教学指南]第8章
![开关电源技术应用与维修[杨亚平][电子教案和教学指南]第8章](https://img.taocdn.com/s3/m/f7233084580216fc710afd64.png)
ML4824电路的脉宽调制功能能对占空比进行精确控 制，这对于高频变压器在大电流环境下工作时不出现磁饱 和是有利的。它可以避免磁致伸缩。利用MIA824制作的 开关电源具有软启动、欠电压锁定和过电压保护功能。
第8章 新型开关电源的应用与维修
图8-1 FAN4803的内部结构框图图
1—PFC电流驱动输出 2—GND 3—电流检测输入端 4—PFC输入端 5—反馈信号输入端 6—PWM电流检测输入 7—IC电源端 8—PWM脉冲输出端
8-2 FAN4803引脚排列图
第8章 新型开关电源的应用与维修
第8章 新型开关电源的应用与维修
第8章 新型开关电源的应用与维修
第8章 新型开关电源的应用与维修
目前，各种新型开关电源集成控制器不断出现，它们 都有各自的特点，同时，使用这些开关电源集成控制器构 成的新型开关电源也在不断生产出来。开关电源集成控制 器除控制主电路把交流电压转换成符合要求的高频方波脉 冲电压外，还要执行电压调整、电流检测、机温监视、电 路运行状况检测以及各种保护功能，以此保证所有参数在 电源运行过程中都不能超越正常值。
如果开关电源在工作运行期间输出电压一直偏高，则
应测试VH点和IC1的13脚Vcc电压，发现VH点电压为300V， 而IC1的13脚电压高达25V。其产生原因有两个：第一，稳 压二极管VS异常损坏，使Vcc电压不正常，处于高电压值； 第二，取样电阻R1的阻值太小，应换一只大阻值的电阻。 一般在输出电压偏高时，纹波电压会比正常值高几倍。
第8章 新型开关电源的应用与维修
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
造成开关电源输出电压高的原因
1）．具有倍压整流的机型，市电压正常的情况下错误地工作于倍压整流状态。
2）．脉宽调整电路出现问题。
3）．振荡定时电容容量下降。
4）．主负载(行扫描电路)未工作，造成开关电源负载轻引起电压升高(仅适用于稳压调整环路间接取样的电源，即稳压取样不是直接取自B+输出)。
2．故障判断的方法与检修步骤
1）．判断整流滤波电路是否工作在倍压整流状态的方法：测开关管集电极电压，若比交流供电电压高出1．4倍以上，可判断开关电源输出电压高系开关管集电极电压高所致。
应对倍压整流电路进行检查。
对于电网电压比较正常的地区，可以拆除倍压整流滤波电路，降低电源故障率。
2）．用替换法判断振荡定时电容是否不良。
3．判断脉宽调制电路故障的方法：
●调整交流电压法：
用交流调压器调整交流输入电压，监测B+输出电压，使其保持在略高于正常值。
(因为若取样正常，这时负反馈稳压环路当起控)然后测脉宽调整电路中各级三极管的b、e、c极电压，光耦①、②脚间压降变化，看其是否与稳压原理相符或变化趋势一致，测到某一点与稳压原理应得值相反，说明被测点的这一级有故障，不能正确传送稳压信息，使稳压失败，应逐一检查相关元件。
●分割法(适用于直接取样电源)。
以稳压环路中的光耦为分水岭，对电路实行分割，确定故障范围。
短路光耦③、④端，观察B+变化。
1)B+严重下降或停止输出，说明热底板部分正常。
故障点在B+取样电路及光耦。
2)变化不明显或无变化，说明热底板部分有故障，详细检查此部分的脉宽调整电路。
重点检查脉冲调整电路工作电压的形成电路，如滤波电容、整流管等，应采用替换法。
还应检查代换各调整管和相关元件，检查铜皮是否断路。
●代换法(适用于直接取样电源)。
自己做一个取样电路，接入对应的电路，断开原光耦③、④脚，根据检修机B+正常值调肿至适当位置，看这时B+输出情况。
1)、B+输出基本正常，再调RP，若B+输出范围较大，
说明故障在原B+取样及光耦电路，这时将B+调至比正常值略高，检测原取样电路，便可轻易找到故障点。
若原机的取样电路为分立元件，则可调整原取样调整电位器，测相关工作点电压是否作相应变化以便找出故障点。
2)、B+仍然高，说明故障在脉冲调整放大电路(热地
板部分)，这时可以根据工作原理，人为逐级改变工作点电压，使B+朝着下降的方向变化。
从光耦至开关管b极逆向查找，若到哪一级符合了变化规律，则说明此级到开关管b 极基本正常，故障在这一级至光耦间，于是进一步查出故障点。
另外，可以取消光耦，在光耦③、④脚间接一可调电位器进行检修。
注意事项：检修电压高的机器，应尽量脱开各负载，B+接假载，避免故障扩大，特别是CPU+5V供电取自同一电源的机器，还用采取保护措施，防止CPU损坏。
