锅炉及锅炉房设备基本知识课件

1）给水：水
省煤器 汽锅
2）水循环：锅筒 下降管 下集箱 水冷壁
3）汽水分离
单元1 锅炉与锅炉房设备基础知识
1.3 锅炉的基本特性
一、 蒸发量或热功率
➢ 蒸汽锅炉每小时生产的额定蒸汽量称为蒸发量,符号 D，单位是t/h。
➢ 锅炉铭牌上所标蒸汽产量即为锅炉的额定蒸发量， 因此，锅炉额定蒸发量又称铭牌蒸发量或额定出力。
单元1 锅炉与锅炉房设备基础知识
1.4 锅炉型号与参数系列
工业锅炉的容量，既要满足用户的要求，又要便于锅 炉配套设备的供应，以及锅炉本身的标准化，因而规定了 一系列的锅炉参数。
我国工业蒸汽锅炉的规格系列见表1-4（见P14）。 表中的额定蒸发量，对于小于6t/h的饱和蒸汽锅炉是指 在20℃给水温度下锅炉的额定蒸发量。对于大于或等于6t/h 的蒸汽锅炉是指在105℃给水温度下锅炉的额定蒸发量。 国产热水锅炉的规格系列见表1-5 。
1.4 锅炉型号与参数系列
型号的第三部分表示燃料种类。以汉语拼音字母表示 燃料种类，同时以罗马数字代表燃料分类，见表1-3。如同 时使用几种燃料，则主要燃料代号放在前面。
单元1 锅炉与锅炉房设备基础知识
1.4 锅炉型号与参数系列
例如型号为SHL10-1.25/350-WII的锅炉，表示为双锅筒 横置式蒸汽锅炉。采用链条炉排，额定蒸发量为10t/h，额 定工作压力为1.25MPa，出口过热蒸汽温度为350℃，燃用 Ⅱ类无烟煤。
单元1 锅炉与锅炉房设备基础知识
1.5 锅炉房设备的组成
3 燃料供应设备
其作用是保证供应锅炉连续运行所需要的符合质量要求 的燃料，包括：
（1）燃料的储存设备，如煤场、煤仓、储油罐、工作 油箱等。
（2）燃料的运输设备，如皮带输送机、多斗提升机、 油泵、输油管道、输气管道、过滤器、调压器等。
（3）燃料的加工设备，如破碎机、分离器等。
单元1 锅炉与锅炉房设备基础知识
单元1 锅炉与锅炉房设备基础知识
§1.2锅炉的基本结构及其工作过程
二 、锅炉的工作过程
1. 燃料的燃烧过程 定义：燃料在炉内（燃烧室内）燃烧生成高温烟气，并排出灰
渣的过程 高温烟气
给煤斗
燃料（煤）
炉排面（燃烧室）
除渣板（入灰渣斗）
空气 在一定的燃烧烧设备内，正常燃烧应具备的条件：
单元1 锅炉与锅炉房设备基础知识
1.4 锅炉型号与参数系列
每台锅炉都用一个规定型号来表示。我国工业锅炉产 品型号由三部分组成，各部分之间用短横线相连。表示方 法如下：
单元1 锅炉与锅炉房设备基础知识
1.4 锅炉型号与参数系列
型号的第一部分分为三段。第一段用两个汉语拼音字 母表示锅炉本体形式，代号见表1-1；第二段用一个汉语拼 音字母表示锅炉的燃烧设备（余热锅炉无燃烧设备代号）， 燃烧设备代号见表1-2；第三段用阿拉伯数字表示锅炉的额 定蒸发量（t/h）或热水锅炉的额定热功率（MW）。
单元1 锅炉与锅炉房设备基础知识
§1.1 概述
三、锅炉的分类 1．根据用途的不同分为： 电站锅炉——驱动蒸汽动力装置；在火电厂，蒸汽驱动
汽轮机组发电 工业（供热）锅炉——用于工业、采暖和生活方面；
多数生产饱和蒸汽。 2．按载热工质的不同分为： 蒸汽锅炉 热水锅炉
单元1 锅炉与锅炉房设备基础知识
§1.1 概述
注意单位 统一！
H 640H
Dbz D(iq igs ) 103 kg /(m2 h) H 2680H
单元1 锅炉与锅炉房设备基础知识
受热面蒸发率或发热率越高，则表示传热好，锅炉所耗 金属量少，锅炉结构也紧凑。这一指标通常用来表示锅炉的 工作强度，但不能真实的反映锅炉运行的经济性。（？）
单元1 锅炉与锅炉房设备基础知识
单元1 锅炉与锅炉房设备基础知识
1.5 锅炉房设备的组成
6 仪表与自动控制设备
监测仪表与自动控制设备的作用是对运行的锅炉进行 自动检测、程序控制、自动保护和自动调节。仪表与自动 控制设备包括温度计、压力表、水位表、流量计、负压表、 氧量表、自动调节阀、微机及自动控制系统等。
单元1 锅炉与锅炉房设备基础知识
1.2 锅炉的基本构造和工作过程
“炉”是指锅炉中使燃料进行燃烧产生高温烟气的场 所，是由煤斗、炉排、炉膛、除渣板、送风装置等组成的 燃烧设备。其任务是使燃料不断良好地燃烧，释放出热能。 “锅”与“炉”一个吸热，一个放热，是密切联系的有机 整体。
此外，为了保证锅炉正常工作，安全运行，锅炉上还 必须设置一些附件和仪表，如安全阀、压力表、温度表、 水位警报器、排污阀、吹灰器等。此外，还有构成锅炉支 撑结构的钢架。
又如型号为DZW1.4-0.7/95/70-AII的锅炉，表示为单锅 筒纵置式热水锅炉，采用往复推动炉排，额定热功率为 1.4MW，额定出水压力为0.7MPa，出水温度为95℃，进水 温度为70℃，燃用Ⅱ类烟煤。
再如型号为LDR0.5-0.4的锅炉，表示为立式电加热锅炉， 额定蒸发量为0.5t/h，额定工作压力为0.4MPa。
单元1 锅炉与锅炉房设备基础知识
1.4 锅炉型号与参数系列
型号的第二部分表示介质参数。共分两段，中间用斜线 分开。第一段用阿拉伯数字表示额定蒸汽压力或额定出水压 力（MPa）；第二段用阿拉伯数字表示过热蒸汽温度或热水 锅炉的出水温度及进水温度。对于生产饱和蒸汽的锅炉，则 无斜线和第二段。
单元1 锅炉与锅炉房设备基础知识
单元1 锅炉与锅炉房设备基础知识
1.5 锅炉房设备的组成
2 送、引风设备
送、引风设备的作用是给炉子送入燃烧所需的空气， 或给磨煤系统输送热空气干燥剂，并从炉膛内引出燃烧产 物——烟气，以保证锅炉正常燃烧，并使烟气以必需的流 速冲刷受热面，强化传热。送、引风设备包括送风机、引 风机、冷风道、热风道、烟道和烟囱等。
3．按能源分为：
燃煤锅炉 燃油锅炉 燃气锅炉 废热锅炉 太阳能锅炉
4．按燃烧方式分；
5．按出口介质压力分；
6．按锅炉容量大小分；
7．按介质流动方式分；
8．按组装方式分；
9．按换热方式分……
四、锅炉工业的研究方向及本专业的学习重点 节能降耗，提高效率 防止和降低环境污染，开发新的洁净燃烧技术 合理有效地利用地方燃料,提高机械化、自动化水平 重点在于基本原理的理解和学习，方法的应用
单元1 锅炉与锅炉房设备基础知识
➢ 这个指标只反映蒸发率的一个平均值。
➢ 为了便于锅炉间比较，引入标准蒸汽：即其焓值为 640kcal/kg，或2680kJ/kg。可将锅炉的实际蒸发量D换算成 标准蒸汽蒸发量Dbz，则受热面蒸发率就可以用Dbz /H来表示。
对工程单位 对法定单位
Dbz D(iq igs ) 103 kg /(m2 h)
Q 0.278D(iq igs ) 103 (MW)
iq , igs分别为蒸汽和给水的焓，kJ/kg
单元1 锅炉与锅炉房设备基础知识
1.3 锅炉的基本特性
二、 蒸汽（或热水）参数
➢饱和蒸汽，出口处蒸汽压力； ➢过热蒸汽或热水，出口蒸汽压力和温度。 注：压力为表压，单位Mpa；温度单位为K或℃。 锅炉设计时规定的蒸汽压力和温度称为额定蒸汽压力和额 定蒸汽温度。
单元1 锅炉与锅炉房设备基础知识
1.3 锅炉的基本特性
三、 受热面蒸发率、受热面发热率
➢ 锅炉受热面是指汽锅和附加受热面等与烟气接触的金属表面积，即 烟气与水（或蒸汽）进行热交换的表面积。用符号H表示，单位m2。 ？锅炉受热面为哪些 注： 锅炉受热面面积指的是受热面烟气侧的面积。 ➢ 锅炉受热面蒸发率指的是1 m2受热面每小时所产生的蒸汽量，用 D/H [kg/(m2 ·h)]表示。一般D/H在30 ~ 40 kg/(m2 ·h)。 ➢ 热水锅炉通常采用受热面发热率，指的是1 m2受热面每小时所产生 的热功率，用Q/H [MW/m2 ]表示。一般Q/H在0.02325 MW/m2 上下。
单元1 锅炉与锅炉房设备基础知识
燃煤蒸汽锅炉房设备简图
单元1 锅炉与锅炉房设备基础知识
1.5 锅炉房设备的组成
1 汽、水系统设备
蒸汽系统设备包括蒸汽管道、附属配件、分汽缸等。 给水系统的作用是将原水（自来水）进行处理，除去 水中的杂质，如氧、钙镁离子等，使其达到锅炉给水水质 标准后送入锅炉，避免汽锅内壁结垢和腐蚀。给水设备包 括水泵、水箱、给水管道、水处理设备、除氧设备等。 排污系统的作用是将锅炉水中的沉渣和盐分杂质排除 掉，使锅炉水符合锅炉水质标准。排污设备包括排污管、 附属配件、连续排污膨胀器、定期排污膨胀器、排污降温 池等。
➢ 工业锅炉的蒸发量一般为0.1～65t/h。
单元1 锅炉与锅炉房设备基础知识
1.3 锅炉的基本特性
➢供热锅炉(多为热水），也可用额定热功率来表明其容量 的大小，常用符号Q表示，单位是MW。 ➢所谓额定热功率（额定供热量）是指热水锅炉在额定压 力、温度和保证达到规定的热效率指标的条件下，每小时 连续最大的产热量。 对于蒸汽锅炉
单元1 锅炉与锅炉房设备基础知识
1.3 锅炉的基本特性
五、 锅炉的金属耗率及耗电率
➢ 金属耗率指的是锅炉每吨蒸发量所耗用的金属材料的重 量，目前生产的供热锅炉这个指标为2~6 t/t。 ➢ 耗电率则为产生1t蒸汽耗用电的度数[kWh/t]。耗电率 计算时，除了锅炉本体配套的辅机外，还有破碎机、筛煤机 等辅助设备的耗电量，一般为10 kWh/t左右。 注：衡量锅炉总经济性应从锅炉效率、金属耗率和耗电量三 方面考虑。
高温环境 必需的空气量及空气Biblioteka Baidu燃料的良好混合 燃料的供应机灰渣和烟气的排放
单元1 锅炉与锅炉房设备基础知识
§1.2锅炉的基本结构及其工作过程
第一章
2. 烟气向水(汽等工质)的传热过程
辐射 辐射+对流
对流
高温烟气 水冷壁 过热器（凝渣管） 对流管束
对流
尾部受热面(省、空) 除尘 引风机 烟囱
3. 工质(水)的加热和汽化过程——蒸汽的生产过程
工业锅炉
第1章 锅炉与锅炉房 设备基础知识
目录
1 锅炉的分类及主要性能指标 2 锅炉的规格与型号表示方法 3 锅炉本体及锅炉辅助设备
单元1 锅炉与锅炉房设备基础知识
§1.1 概述
一、什么是锅炉 生产蒸汽或热水的换热设备 任务：燃料（煤、油、天然气等）的化学能转化为热能
二、锅炉的重要性 1．锅炉及锅炉房是供热系统中热源产生的主要设备 2．锅炉是化工、石化、冶金、轻纺、造纸等工矿企业主要动 力及供热设备 3．锅炉是能源工业发展的主要组成部分——火力发电站三大主 机之一 4．锅炉及锅炉房设备在节能、环保等科技改造及研究方面具有 重要地位
单元1 锅炉与锅炉房设备基础知识
1.2 锅炉的基本构造和工作过程

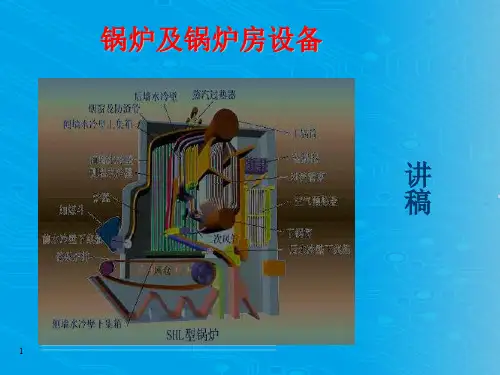

一 、锅炉的基本构造
锅炉本体主要是由“锅”与“炉”两大部分组成。 “锅”是指容纳水和蒸汽的受压部件，由锅筒（又称 汽包）、对流管束、水冷壁、集箱（联箱）、蒸汽过热器、 省煤器和管道组成一个封闭的汽水系统。其任务是吸收燃 料燃烧释放出的热能，将水加热成为规定温度和压力的热 水或蒸汽。
单元1 锅炉与锅炉房设备基础知识
1.5 锅炉房设备的组成
4 除灰渣设备
除灰渣设备的作用是将锅炉的燃烧产物——灰渣连续 不断地清除，并运送到灰渣场。除灰渣设备包括除渣机、 灰车、灰渣输送机、渣场、推灰渣机等。
单元1 锅炉与锅炉房设备基础知识
1.5 锅炉房设备的组成
5 烟气净化设备
烟气净化系统包括烟气的除尘、脱硫、脱硝设备，它 们的作用是除去锅炉烟气中夹带的固体微粒（飞灰）、二 氧化硫、氮的氧化物等有害物质，以改善大气环境。除尘、 脱硫、脱硝设备包括重力除尘器、惯性力除尘器、离心力 除尘器、水膜除尘器、二氧化硫吸收塔、脱硝装置等。
单元1 锅炉与锅炉房设备基础知识
1.5 锅炉房设备的组成
锅炉本体和它的辅助设备，总称为锅炉房设备。
一、锅炉本体
锅炉本体包括汽锅、炉子、蒸汽过热器、省煤器和空气预 热器。 附加受热面 尾部受热面
单元1 锅炉与锅炉房设备基础知识
1.5 锅炉房设备的组成
二、锅炉辅助设备
锅炉辅助设备是保证锅炉安全、经济和连续运行必不 可少的组成部分。主要包括燃料供应设备，送、引风设备， 除灰渣设备，烟气净化设备，汽、水系统设备，以及仪表 与自动控制设备。
1.3 锅炉的基本特性
四、 锅炉热效率
锅炉热效率是指有效利用于生产热水或蒸汽的热量占输 入锅炉全部热量的百分数，也称为锅炉效率，用符号ηgl表示。 它是表明锅炉热经济性的指标，锅炉热效率高，则更节省能 源。
有时为了概略衡量蒸汽锅炉的热经济性，还常用煤水比 或煤汽比来表示，即锅炉在单位时间内的耗煤量和产汽量之 比。工业锅炉的煤水比一般为1∶6～1∶7.5。
