振动台与振动试验介绍
电动振动台能做的试验
振动冲击试验方法与技术(用电动振动台进行)王树荣前言电动振动试验系统是环境试验的主要试验手段之一，用它可以完成环境试验标准中的振动试验和冲击试验。
当今国内外在环境试验上有许多标准和方法,但归纳起来为二大体系：一类是以IEC（国际电工委员会）为主体的国际通用的民用 (商用) 产品的环境试验体系,它是国际贸易中民用 (商用) 产品的环境适应性水平要求的共同语言、统一准则，它是以欧洲资本主义国家为主导制订的，可以说它是欧洲资本主义国家环境试验现状和水平的反映。
我国自80年代开始采用等效或等同的方法先后将TC50（环境试验）、TC75（环境条件）制订（转化）成环境试验国标（GB/T2423系列标准）与环境条件国标（GB/T4798系列标准）。
IEC标准的特点是模拟试验方法（程序）经典、试验再现性高。
另一类是军用产品的环境试验体系，最有代表性为美国的MIL标准和英国国防部07-55标准。
我国自80年代开始采用等效或等同的方法先后将相同专业的美国MIL标准转换为我国军标，美国军标的特点是工程应用性好。
在环境试验领域内最常用的美国军标和相应的在此值得一提的是我国军标GJB4-83 舰船电子设备环境试验是我国自行制订的国军标。
从上面的叙述可见，我国的环境试验标准有民（商）用和军用二大标准体系，民用是等效或等同采用的IEC标准体系，军用是等效或等同采用美国军标体系。
对上述等环境试验标准中的电动振动试验系统能完成的试验综合归纳一下，可以看出，电动振动试验系统的应用面是很广的，它既可进行振动试验又可进行冲击试验。
就振动类的试验而言，当今环境试验中的振动试验有：正弦振动方法、随机振动方法、拍频振动方法、时间历程方法、地震试验方法、声振试验方法等。
其中随机振动方法又可分为宽带随机和窄带随机，在具体进行宽带随机振动试验时，还可将窄带随机或正弦振动叠加在在宽带随机振动上，对声振试验要在混响声场内进行，电动振动试验系统无法实现。
了解振动试验的目的和振动台技术参数
了解振动试验的目的和必要性现今世界经济潮流,已从过去地域性的经济模式而走向全球性的经济贸易。
无论是地域性市场或进军全球市场，高质量的表现是不容讳言的。
而振动测试更是协助您产品跃入高质量行列中不可缺乏的利器。
产品达到用户手中，在此过程中将有不同状态之振动产生，造成产品不同程度的损坏。
而对于产品有任何损坏都不是厂商及客户所愿意见到的，然而运送过程所发生的振动却是难以避免，若一味的提高包装成本，必将带来严重而不必要的浪费，反之脆弱的包装却造成产品的高成本，并丧失了产品形象及市场，这些都不是我们所愿见到的。
振动测试约在四、五十年前开始萌芽，理论建立时，并无助于人们相信它的重要性，直到二次大战时，许多的飞行器、舰艇、车辆及器材在使用后，意外的发现机件失零的比例相当高，经研究的结果发现，大都由于其结构无法承受其本身所产生的长时间共振，或搭载物品承受运送共振所引起之，组件松脱、崩裂，而致机件失零甚而造成巨大损失。
当这项结果公布后，振动测试才受到各界重视，纷纷投入大笔经费、人力去研究。
尔后，对于振动量测分析以至模拟分析的近代理论建立后，对振动测试的方法及逻辑亦不断改进。
尤其现今货物的流通频繁，使振动测试更显重要。
然而振动测试的目的，是在于实验中作一连串可控制的振动模拟，测试产品在寿命周期中，是否能承受运送或振动环境因素的考验，也能确定产品设计及功能的要求标准。
据统计的数据显示提升3%的设计水平，将增加20%的回收及减少18%的各项不必要支出。
振动模拟依据不同的目的也有不同的方法如共振搜寻、共振驻留、循环扫描、随机振动及应力筛检等，而振动的效应计有：一、结构的强度。
二、结合物的松脱。
三、保护材料的磨损。
四、零组件的破损。
五、电子组件之接触不良。
六、电路短路及断续不稳。
七、各件之标准值偏移。
八、提早将不良件筛检出。
九、找寻零件、结构、包装与运送过程间之共振关系，改良其共振因素。
而振动测试的程序，须评估订定试验规格，夹具设计之真实性，测试过程中之功能检查及最后试件之评估、检讨和建议。
地震模拟振动台系统操作说明与实验数据分析详解
地震模拟振动台简介（SVT Introduction）
发展过程 （Development process）
地震模拟振动台的发展始于六十年代末期，是在野外强震
试验不能满足研究需要；
主要有三个方面特征：
1、波形 2、振动方向 3、控制方式
此外，日本最早开展研究，具有世界最大规模的地震台；
中国研制开发地震模拟振动台始于七十年代末期，虽有取 得一定成功，但未形成规模；美欧等国在伺服控制技术具 有领先优势。
9
地震模拟试验室构成(Composition of Lab)
地震模拟振动台是一项综合有土建、机械、液压、电子、 计算机技术、控制技术和振动量测技术的系统工程。 要建成地震模拟振动台，必须还要有配套的试验室，包括： 1． 安装地震模拟振动台主体的基础； 2． 放置地震模拟振动台和基础的试验大厅； 3． 试验大厅中配备有安装及运送试件的起重设备； 4． 有控制室，放置地震模拟振动台控制系统； 5． 安装液压源的油源室； 6． 放置量测仪器和进行数据处理室； 7． 强电配电室，主要供液压源用电； 8． 供液压源冷却的水供应系统，包括供水池、冷却塔等。
位移
MTS
部分 MTS
全套MTS,台面 首钢制造，目 前正在调试
部分控制自制
三参
工作频率高，
量反 Schenck 正准备升级控
馈
制
三参
部分部件由国
量反 MTS 内红山厂配
馈
套，运行良好
共用油源， 位移 Schenck Schenck作动
器，其余自制
自制
红山
设备开发能力 强，全套国产
MTS 另有2*6m滑台
Seismic testing study
振动台试验(终极版)
良好的工作状态。
试样准备
根据试验要求准备试样 ，确保试样的尺寸、质
量等参数符合标准。
环境设置
确保试验环境满足要求 ，如温度、湿度等。
安全措施
确保试验过程中人员和 设备的安全，如设置防 护装置、警示标识等。
试验过程
参数设置
根据试验要求，设置振动台的 振幅、频率、加速度等参数。
数值模拟技术
通过将振动台试验与数值模拟技术相结合，实现试样的优化设计和性 能预测，缩短产品研发周期。
THANKS
感谢观看
振动台试验的应用
01
02
Hale Waihona Puke 030405振动台试验广泛应用于 航空航天、汽车、电子 、通讯、建筑等领域， 用于检验产品或结构的 抗振性能、疲劳寿命等 。
在航空航天领域，振动 台试验用于检验飞行器 在起飞、降落和飞行过 程中可能遇到的振动环 境，以确保飞行器的安 全性和可靠性。
在汽车领域，振动台试 验用于检验汽车在行驶 过程中可能遇到的颠簸 、振动等环境，以提高 汽车的安全性和舒适性 。
结果评估
根据数据处理结果，评估试样的性能，如强 度、疲劳寿命等。
结果应用
将试验结果应用于实际工程中，为设计和优 化提供依据。
03
CATALOGUE
振动台试验的参数设置
频率设置
频率范围
扫描速度
根据试验需求，选择合适的振动频率 范围，通常为5-2000Hz。
设定频率变化的快慢，以适应不同试 验需求。
数据记录
在试验过程中，实时记录各项 数据，如时间、振幅、加速度 等。
异常处理
如遇异常情况，应立即停止试 验，检查并排除故障后重新开 始。

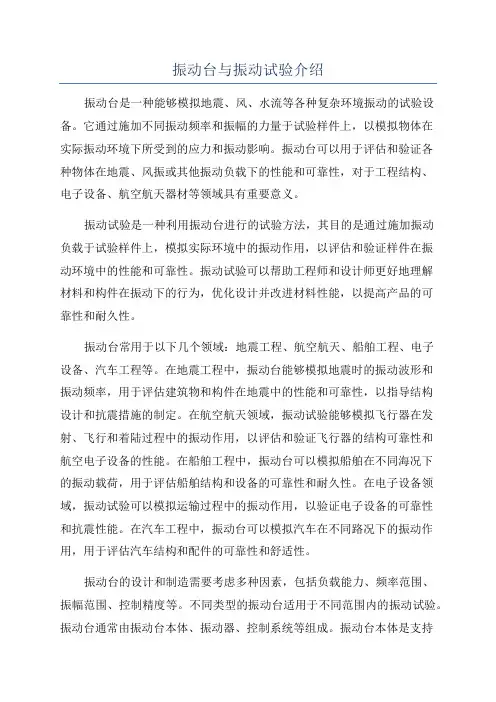

振动台与振动试验介绍
振动台与振动试验介绍振动台是一种能够模拟地震、风、水流等各种复杂环境振动的试验设备。
它通过施加不同振动频率和振幅的力量于试验样件上，以模拟物体在实际振动环境下所受到的应力和振动影响。
振动台可以用于评估和验证各种物体在地震、风振或其他振动负载下的性能和可靠性，对于工程结构、电子设备、航空航天器材等领域具有重要意义。
振动试验是一种利用振动台进行的试验方法，其目的是通过施加振动负载于试验样件上，模拟实际环境中的振动作用，以评估和验证样件在振动环境中的性能和可靠性。
振动试验可以帮助工程师和设计师更好地理解材料和构件在振动下的行为，优化设计并改进材料性能，以提高产品的可靠性和耐久性。
振动台常用于以下几个领域：地震工程、航空航天、船舶工程、电子设备、汽车工程等。
在地震工程中，振动台能够模拟地震时的振动波形和振动频率，用于评估建筑物和构件在地震中的性能和可靠性，以指导结构设计和抗震措施的制定。
在航空航天领域，振动试验能够模拟飞行器在发射、飞行和着陆过程中的振动作用，以评估和验证飞行器的结构可靠性和航空电子设备的性能。
在船舶工程中，振动台可以模拟船舶在不同海况下的振动载荷，用于评估船舶结构和设备的可靠性和耐久性。
在电子设备领域，振动试验可以模拟运输过程中的振动作用，以验证电子设备的可靠性和抗震性能。
在汽车工程中，振动台可以模拟汽车在不同路况下的振动作用，用于评估汽车结构和配件的可靠性和舒适性。
振动台的设计和制造需要考虑多种因素，包括负载能力、频率范围、振幅范围、控制精度等。
不同类型的振动台适用于不同范围内的振动试验。
振动台通常由振动台本体、振动器、控制系统等组成。
振动台本体是支持试验样件和施加振动载荷的主要部件，通常由刚性支撑结构和振动台面组成。
振动器则是振动台产生振动载荷的关键部件，根据振动载荷的需要选择不同类型的振动器。
控制系统则是振动台进行动态加载和控制振动载荷的核心部件，通常采用电液伺服系统或电动机系统。
电磁式振动台随机振动试验目的与振动失效模式
电磁式振动台随机振动试验目的与振动失效模式产品在运输和实际使用中所遇到的振动，绝大多数是随机振动。
例如，宇航器在发射和助推阶段的振动；火箭发动机的噪声和气动噪声使结构产生的振动；飞机（特别是高速飞机）的大功率喷气发动机的振动；飞机噪声使飞机结构产生的振动和大气湍流使机翼产生的振动；飞机着陆和滑行时的振动；车辆在不平坦的道路上行驶时产生的振动；多变的海浪使船舶产生的振动等，都属于随机振动。
因此，用电磁式振动台随机振动试验机试验才能更真实反映产品的抗振性能。
与正弦振动相比，随机振动试验机的频率域宽，而且有一个连续的频谱，它能同时在所对频率上对产品进行激励，各种频率的相互作用远比用正弦振动仅对某些频率或连续扫频模拟上述振动的影响更严酷、更真实、更有效。
另外，用随机振动来研究产品的动态特性和结构的传递函数比用正弦振动的方法更为简单和优越。
随机振动和正弦振动一样能造成导线摩擦、紧固件松动、活动件卡死，从而破坏产品的连接、安装和固定。
当随机振动激励造成的应力过大时，会使结构产生裂纹和断裂，特别在共振状态下更为显著。
长时间的随机振动，由于交变应力所产生的累积损伤，会使结构产生疲劳破坏。
随机振动还会导致触点接触不良，带电元件相互接触或短路，焊点脱开，导线断裂，以及产生强电噪声等，从而影响产品的正常工作，使产品性能下降、失灵甚至失效。
随机振动试验机的描述：在随机振动试验中，由于电磁式振动的质点处于不规则的运动状态，永远不会精确地重复，对其进行一系列的测量，各次记录都不一样，所以没有任何固定的周期。
在任何确定的时刻，其振幅、频率、相位都不能预先知道，因此就不可能用简单的周期函数和函数的组合来描述。
随机过程：按功率谱谱密度频谱的形状，即按随机过程的频率结构，产品现场出现的随机振动主要有下列形式。
宽带随机振动试验机是指振动的能分布在一个较宽的频率范围内的振动，一般运载工具，特别是空中运载工具，如喷气式飞机，其产生的振动就属于宽带随机振动。
振动试验方案
振动试验方案标题：振动试验方案设计与实施指南一、引言振动试验是一种用于评估产品在实际使用或运输过程中，对各种振动环境的耐受能力的测试方法。
这种试验对于航空航天、汽车制造、电子设备、机械工程等多个领域的产品质量控制至关重要。
本方案旨在详细阐述振动试验的步骤、设备、标准和预期结果，以确保产品的可靠性。
二、试验目的1. 确定产品在振动环境下的性能和耐用性。
2. 识别并解决可能因振动引起的设计缺陷。
3. 验证产品包装的防护效果。
三、试验设备1. 振动台：根据产品大小和重量选择适当的振动台。
2. 控制器：用于设定和调整振动频率、振幅等参数。
3. 测量仪器：如加速度计、位移传感器等，用于监测和记录振动数据。
四、试验标准试验应遵循相关的国际或行业标准，例如ISO 16750, MIL-STD-810G, IEC 60068-2-6等，这些标准定义了振动的类型（正弦振动、随机振动等）、频率范围、振幅和持续时间等参数。
五、试验程序1. 产品准备：将产品安装在振动台上，确保其稳定且与实际使用状态一致。
2. 参数设置：根据选定的标准设定振动参数。
3. 执行试验：启动振动台，按照设定的参数进行振动。
4. 数据收集：在试验过程中，使用测量仪器收集振动数据。
5. 结果分析：试验结束后，分析数据以评估产品性能。
六、预期结果试验结果应包括产品在振动环境下的性能变化、任何结构或功能故障的记录，以及可能需要改进的地方。
如果产品在试验中没有出现明显的性能下降或损坏，那么可以认为它具有良好的抗振性。
七、结论振动试验是保证产品质量和可靠性的重要环节，通过科学的试验方案，我们可以准确评估产品在实际环境中的表现，从而优化设计，提升产品性能。
在实施过程中，应严格遵守试验标准，确保试验的准确性和有效性。
八、附录包括试验记录表格、相关标准详细信息、设备操作手册等，以供参考。
以上就是振动试验方案的基本内容，具体实施时需根据实际情况进行调整。
振动台测试方法
振动台测试方法摘要：一、振动台测试方法概述二、振动台测试设备与原理三、振动台测试标准与应用四、振动台测试注意事项五、总结与展望正文：一、振动台测试方法概述振动台测试是一种广泛应用于工程、科研和产品质量检测领域的试验方法。
通过振动台对产品进行试验，可以模拟实际使用过程中可能遭遇的各种振动环境，从而检验产品的性能、结构和可靠性。
振动台测试方法主要包括正弦振动、随机振动、冲击振动等类型。
二、振动台测试设备与原理振动台测试设备主要由振动台、控制器、传感器等组成。
振动台是一个可以产生振动运动的试验平台，控制器用于调整和控制振动台的振动参数，传感器则用于实时监测振动过程中的各项数据。
振动台测试原理是根据控制器设定的振动参数，如频率、振幅、振动方式等，对产品进行振动试验。
三、振动台测试标准与应用我国关于振动台测试的标准主要有GB/T 2423.10-2008《试验方法振动线性振动试验》、GB/T 2423.11-2008《试验方法振动随机振动试验》等。
振动台测试应用于众多领域，如电子、家电、汽车、航空航天、通信等，可以有效评估产品在振动环境下的性能和可靠性。
四、振动台测试注意事项1.在进行振动台测试前，应确保产品已充分固定，防止试验过程中发生位移或损坏。
2.根据产品特性和试验要求，选择合适的振动台类型和试验参数。
3.试验过程中，密切关注传感器监测的数据，如发现异常情况，应及时调整振动参数或停止试验。
4.试验结束后，对产品进行检查和分析，评估试验结果，为产品改进提供依据。
五、总结与展望振动台测试方法作为一种有效的产品质量检测手段，在工程和科研领域得到了广泛应用。
随着振动测试技术的发展，振动台测试方法将更加完善和智能化，为我国产品质量提升和产业升级贡献力量。
振动台试验(终极版)
一、前言模拟地震振动台可以很好地再现地震过程和进行人工地震波的试验，它是在试验室中研究结构地震反应和破坏机理的最直接方法，这种设备还可用于研究结构动力特性、设备抗震性能以及检验结构抗震措施等内容。
另外它在原子能反应堆、海洋结构工程、水工结构、桥梁工程等方面也都发挥了重要的作用，而且其应用的领域仍在不断地扩大。
模拟地震振动台试验方法是目前抗震研究中的重要手段之一。
20世纪70年代以来，为进行结构的地震模拟试验，国内外先后建立起了一些大型的模拟地震振动台。
模拟地震振动台与先进的测试仪器及数据采集分析系统配合，使结构动力试验的水平得到了很大的发展与提高，并极大地促进了结构抗震研究的发展。
二、常用振动台及特点振动台可产生交变的位移，其频率与振幅均可在一定范围内调节。
振动台是传递运动的激振设备。
振动台一般包括振动台台体、监控系统和辅助设备等。
常见的振动台分为三类，每类特点如下：1、机械式振动台。
所使用的频率范围为1~100Hz，最大振幅±20mm，最大推力100kN，价格比较便宜，振动波形为正弦，操作程序简单。
2、电磁式振动台。
使用的频率范围较宽，从直流到近10000Hz，最大振幅±50mm，最大推力200kN，几乎能对全部功能进行高精度控制，振动波形为正弦、三角、矩形、随机，只有极低的失真和噪声，尺寸相对较大。
3、电液式振动台。
使用的频率范围为直流到近2000Hz，最大振幅±500mm，最大推力6000kN，振动波形为正弦、三角、矩形、随机，可做大冲程试验，与输出力（功率）相比，尺寸相对较小。
4、电动式振动台。
是目前使用最广泛的一种振动设备。
它的频率范围宽，小型振动台频率范围为0~10kHz，大型振动台频率范围为0~2kHz，动态范围宽，易于实现自动或手动控制；加速度波形良好，适合产生随机波；可得到很大的加速度。
原理：是根据电磁感应原理设置的，当通电导体处的恒定磁场中将受到力的作用，半导体中通以交变电流时将产生振动。
随机振动试验
随机振动试验1. 引言随机振动试验是一种常用的工程试验方法，用于模拟结构在实际工作过程中受到的随机振动环境，以评估结构设计的可靠性和耐久性。
这种试验方法广泛应用于航空航天、汽车、船舶、建筑等领域。
2. 试验目的本文档旨在介绍随机振动试验的基本原理、试验方法和数据分析方法，以及在工程实践中的应用。
3. 随机振动的特点随机振动是一种非周期性的振动，其频率、幅值和相位都是随机变化的。
与周期性振动相比，随机振动更接近于结构在实际工作中受到的振动环境，因此更能反映结构的实际工作状态。
4. 随机振动试验系统4.1 试验设备随机振动试验主要依靠振动台来实现。
振动台是一种能够产生多维度随机振动的设备，通常包括振动器、控制系统和测量系统等。
4.2 试验参数在进行随机振动试验前，需要确定一系列试验参数，包括振动频率范围、振动幅值、振动时长等。
这些参数的选择应根据被试验结构的特点和实际工作环境来确定。
5. 随机振动试验方法5.1 试验前的准备在进行随机振动试验前，需要对试验设备进行校准和调试，确保其正常工作。
同时，还需要对被试验结构进行检查，保证其能够承受试验中的振动载荷。
5.2 试验过程随机振动试验的过程主要包括以下几个步骤：1.将被试验结构固定在振动台上。
2.设置试验参数，包括振动频率范围、振动幅值等。
3.启动振动台，开始试验。
4.实时监测被试验结构的振动响应，记录试验数据。
5.根据试验结果进行数据分析和评估。
5.3 试验后的处理试验结束后，需要对试验数据进行处理和分析。
常用的数据处理方法包括时域分析、频域分析和统计分析等。
通过对试验数据的分析，可以得到被试验结构在随机振动环境下的响应特性，以评估其可靠性和耐久性。
6. 工程应用随机振动试验在工程实践中具有广泛的应用价值。
通过随机振动试验，可以评估结构在实际工作环境下的振动响应，优化结构设计，提高结构的可靠性和耐久性。
随机振动试验在以下领域中应用较为广泛：•航空航天：用于评估航空航天器件的耐振性能。
振动测试条件
振动测试条件【原创实用版】目录1.振动测试的背景和意义2.振动测试的基本条件3.振动测试的具体实施步骤4.振动测试的应用领域5.振动测试的注意事项正文振动测试是一种常见的测试方法，主要用于检测产品的质量和性能。
通过模拟产品在使用过程中可能遇到的振动环境，可以对产品的抗振性能进行全面评估。
这对于提高产品质量、保证产品在使用过程中的稳定性和可靠性具有重要意义。
一、振动测试的基本条件振动测试的基本条件包括振动台的设计、振动台的安装、振动台的校准和振动试验方法。
1.振动台的设计：振动台是进行振动测试的基本设备，其设计应满足试验产品的质量和尺寸要求，同时具有足够的承载能力和稳定性。
2.振动台的安装：振动台的安装位置应选择在无尘、无腐蚀、无强烈震动的环境中，并确保振动台与地面的连接牢固。
3.振动台的校准：振动台在使用前应进行校准，以确保振动台的振动频率、振动幅度和振动时间等参数的准确性。
4.振动试验方法：振动试验方法包括正弦振动、随机振动和冲击振动等，应根据试验产品的特性选择合适的振动试验方法。
二、振动测试的具体实施步骤振动测试的具体实施步骤包括试验样品的准备、振动台的设置、试验过程的监控和试验数据的处理。
1.试验样品的准备：根据试验要求，准备试验样品，并将其安装在振动台上。
2.振动台的设置：根据试验要求，设置振动台的振动频率、振动幅度和振动时间等参数。
3.试验过程的监控：在试验过程中，应实时监控试验样品的状态，如发现异常情况，应及时处理。
4.试验数据的处理：试验结束后，对试验数据进行处理，计算试验样品的振动响应参数，并分析试验结果。
三、振动测试的应用领域振动测试的应用领域广泛，主要包括电子、通信、汽车、航空航天、军工等领域。
四、振动测试的注意事项进行振动测试时，应注意以下几点：1.确保试验样品的安装牢固，避免在试验过程中出现松动或脱落的情况。
2.试验过程中，应实时监控试验样品的状态，如发现异常情况，应及时处理。
电动式振动台介绍
电动式振动台介绍电动式振动台是一种应用于振动试验和环境模拟测试的设备，通过电动机驱动台面进行振动，模拟真实环境下的振动情况。
它广泛应用于航天航空、电子电器、汽车、船舶、建筑、地震等领域，用于测试产品在振动环境下的可靠性、耐久性以及质量控制等方面。
电动式振动台的工作原理是通过电动机驱动台面进行振动。
一般来说，振动台由台座、台面、电动机、减振装置、振动控制系统等组成。
台座是设备的支撑结构，可以提供足够的稳定性和刚性；台面是进行振动试验的部分，一般由高强度和刚性材料制成，可以安装待测试物品；电动机是振动台的核心部件，提供振动的动力；减振装置主要用于减轻振动台的振动对周围环境的影响，保证振动试验的稳定性和可靠性；振动控制系统用于调节和控制振动台的振动幅值、频率等参数。
1.可靠性：采用优质材料和精密加工工艺制作，结构稳定，能够在长时间内保持稳定的振动，并具有较高的工作寿命。
2.灵活性：可以根据需要进行不同方向的振动，以及不同频率和振动幅值的调节，能够满足不同环境下的振动试验需求。
3.减振效果好：通过减振装置的设计和实施，能够有效地减轻振动对周围环境的影响，保证振动试验的稳定性和可靠性。
4.操作方便：采用先进的控制系统，可以实现自动控制和远程监控，操作简便，提高工作效率。
5.安全性高：设备具有过载保护、限位保护等安全措施，能够保护设备和操作人员的安全。
1.车辆振动测试：用于模拟车辆在行驶过程中的振动情况，测试车辆各部件和系统在振动环境下的可靠性和稳定性。
2.航天航空振动试验：用于模拟飞机、火箭、卫星等航空器在起飞、飞行、着陆过程中的振动环境，测试航空器的结构强度和稳定性。
3.电子电器产品振动测试：用于测试手机、电视、电脑等电子产品在运输、使用过程中的振动环境，测试产品的稳定性和耐用性。
4.建筑结构振动测试：用于测试建筑物在地震、风雨等自然灾害或人为振动下的响应和稳定性。
总结起来，电动式振动台是一种应用于振动试验和环境模拟测试的设备，可以广泛应用于航天航空、电子电器、汽车、船舶、建筑、地震等领域。
振动台试验分析方法研究
振动台试验分析方法研究引言振动台试验是一种常见的结构动力学分析手段，其通过对模型进行振动激励，模拟真实环境中的振动载荷，从而对结构的动力响应进行测试和分析。
在工程设计和结构安全评估中，振动台试验被广泛应用，具有重要的意义。
本文将就振动台试验分析方法进行研究和探讨，旨在提出一套科学有效的分析方法。
一、振动台试验基本原理振动台试验是通过振动台将模型进行激励，并记录其在不同频率下的振动响应，从而获得结构的振动特性。
振动台试验的基本原理可以归纳为以下几个方面：1. 振动台激励振动台可以通过不同方式进行激励，如机械激励、液压激励和电磁激励等。
激励源的选择与试验的目的和要求密切相关，需要根据实际情况进行合理选择。
2. 模型制备振动台试验通常需要制备适当的试验模型，以便进行振动响应测试。
模型的制备应符合试验要求，包括材料选择、几何尺寸和结构刚度等。
3. 数据采集与处理在进行振动台试验时，需要采集模型在不同频率下的振动信号，并对数据进行处理和分析。
正确认识并解释试验数据是振动台试验分析的关键环节。
二、振动台试验分析方法振动台试验分析方法主要包括以下几个方面：模型选择与优化、测试与数据采集、信号处理与分析以及模拟与预测等。
1. 模型选择与优化在进行振动台试验前，需要选择适当的模型，并对其进行优化。
模型的选择应考虑试验目的和要求，同时考虑到工程实际的复杂性和限制条件。
通过模型优化可以提高试验的效果和精度。
2. 测试与数据采集在振动台试验中，测试与数据采集是关键环节。
需要选择合适的传感器和测试设备，对模型进行振动数据采集。
同时需要注意传感器的布置和数据采集的频率，以获得准确、可靠的试验数据。
3. 信号处理与分析试验数据采集后，需要进行信号处理与分析。
通过对试验数据进行滤波、降噪和谱分析等处理，可以得到结构的振动特性。
同时，还可以利用振动信号分析方法进行模态参数的提取和振动模态分析。
4. 模拟与预测振动台试验的最终目的是通过试验数据对实际工程进行模拟和预测。
振动台试验全过程介绍
振动台试验全过程介绍一、试验准备1.确定试验目标：确定试验的目的、试验要求和试验指标。
例如，确定产品的振动频率范围、振幅等要素。
2.设计试验方案：根据试验目标和要求，制定试验方案，包括试验样品的选择、试验条件的确定、数据采集方案等。
3.准备试验设备：确保振动台和相关的传感器、数据采集仪器等设备的正常运行，并进行必要的校准和检测。
二、试验设备调试1.设置试验条件：根据试验方案，设置振动台的参数，包括振动频率、振幅、振动方向等。
2.安装试验样品：将试验样品固定在振动台上，确保其安全可靠，同时避免影响试验的结果。
3.连接传感器和仪器：将振动台上的传感器与数据采集仪器相连接，以获得试验过程中的相关数据。
三、试验进行1.开始试验：将振动台开启，使其按照预设的参数进行振动。
2.监测和采集数据：通过连接的传感器和数据采集仪器，监测和采集试验过程中的相关数据，如振动频率、振幅、加速度等。
3.记录试验结果：根据试验目标和要求，记录试验过程中的数据和观察结果，包括试验样品的振动情况、是否产生损坏等。
4.调整试验参数：根据监测到的试验结果和数据，可以适时调整试验参数，如振动频率、加速度等，以获得更准确的试验结果。
四、试验分析和评估1.数据处理：对试验过程中采集到的数据进行处理和分析，如计算振动频率、振动幅值等。
2.结果评估：根据试验的目标和要求，对试验结果进行评估和分析，判断产品的抗振性能是否满足相关标准和要求。
3.提出建议：基于试验结果和评估，可以提出改进产品设计或生产工艺的建议，以提高产品的抗振性能。
五、试验报告和总结1.编写试验报告：将试验过程和结果进行整理和总结，撰写试验报告。
报告要包括试验的目的、方法、结果、分析和评估等内容。
2.提出结论：根据试验结果和分析，得出结论，明确产品的抗振性能是否合格，是否满足相关要求。
3.总结经验：总结试验过程中的经验和教训，为今后的试验工作提供参考和借鉴。
以上就是振动台试验的全过程介绍，通过对试验准备、试验设备调试、试验进行、试验分析和评估等环节的详细介绍，可以对振动台试验有更深入的了解。
模拟汽车运输振动试验试验方法-概述说明以及解释
模拟汽车运输振动试验试验方法-概述说明以及解释1.引言1.1 概述在模拟汽车运输振动试验中，为了确保汽车及其零部件在实际运输过程中能够经受得住各种振动环境的考验，需要进行相应的试验研究。
振动试验是通过模拟汽车在路面行驶过程中所受到的各种振动，并对汽车的结构与性能进行评估和验证的一种手段。
模拟汽车运输振动试验可以用于评估汽车整体结构在运输过程中的振动性能，也可以用于评估汽车零部件在运输过程中的振动反应。
通过这些试验，可以了解汽车在实际运输过程中受到的振动情况，包括振动的频率、幅值、方向等，并进一步评估汽车结构的可靠性和零部件的耐用性。
模拟汽车运输振动试验的方法主要包括振动台试验、道路试验和数值模拟试验等。
振动台试验是通过在振动台上将汽车或其零部件固定，并施加各种振动载荷，来模拟汽车在运输过程中所受到的振动。
道路试验则是将汽车驶入特定的路况环境中，通过实际行驶来模拟运输过程中的振动。
数值模拟试验则是借助计算机软件对汽车结构进行建模，并在虚拟环境中进行振动分析和模拟试验。
模拟汽车运输振动试验方法的选择要根据具体的研究目的和试验条件来确定。
不同的试验方法有其各自的特点和适用范围，其中振动台试验具有试验条件易于控制、试验过程可重复等优点，适用于对汽车整体结构进行振动性能评估；道路试验则可以更真实地反映汽车在实际运输环境中的振动情况；而数值模拟试验则具有成本低、试验过程虚拟等优势，适用于对汽车结构进行振动优化设计。
总之，模拟汽车运输振动试验是一种重要的手段，可以为汽车结构和零部件的研发与改进提供科学依据。
通过选择合适的试验方法，并结合实际的运输环境和振动条件，可以有效评估汽车的振动性能，提高汽车的结构可靠性和零部件的耐久性，从而促进汽车的稳定性和安全性。
1.2 文章结构文章结构部分的内容可以写如下：文章结构部分旨在介绍本文的组织框架和主要内容安排。
通过清晰而合理地安排文章结构，读者可以更好地理解文章的内容和逻辑关系，有助于读者对全文的整体把握和理解。
振动台试验全过程介绍
振动台试验全过程介绍振动台试验是一种用来模拟真实环境下的地震、风载、振动等外力作用下物体的振动响应的方法。
在振动台上可以控制振动频率、振动幅度和振动方向，以便研究物体的结构响应、动力学特性、疲劳性能等。
下面是振动台试验的全过程介绍。
1.试验准备在进行振动台试验之前，需要进行试验准备工作。
首先，需要制定试验计划，确定试验目的、试验参数、试验方案等。
然后，准备试验样品或物体，并进行必要的加工和安装工作，确保试验样品能够与振动台良好地连接。
此外，还需要准备各种测试仪器和设备，如加速度计、位移计、应变计等，以便对试验样品的振动响应进行测量和记录。
2.装配试样将试验样品或物体与振动台连接起来。
这通常需要使用夹具、螺栓或其他连接装置来确保试验样品与振动台之间的刚性连接。
对于大型试验样品，可能需要采取更复杂的装配过程，例如使用液压缸来确保试样与振动台的连接牢固。
3.设置试验参数根据试验计划和试验要求，设置振动台的试验参数。
这包括振动频率、振动幅度、振动方向等。
可以通过控制振动台的控制系统来调整这些参数。
同时，还需要确保试验参数的准确性和可靠性，可以通过测试和校准来进行验证。
4.开始试验在试验参数设置好后，启动振动台，开始试验。
振动台将按照预设的振动频率和振动幅度进行振动。
试验的持续时间可以根据需要进行调整，通常在几分钟到几小时之间。
在试验过程中，可以通过仪器和设备来记录试样的振动响应，包括加速度、位移、应变等。
5.数据分析与结果评估试验结束后，需要对试验数据进行分析和处理。
可以使用相关的数据处理软件和算法来提取试样的动力学特性和振动响应特征，比如共振频率、振动幅值等。
根据试验结果进行评估，对试样的结构强度和疲劳性能进行分析，并提出相应的改进措施。
6.结果报告和总结最后，根据试验结果编写试验报告，并进行相应的总结和分析。
试验报告应包括试验目的、试验方法、试验过程、试验数据分析和结果评估等内容。
同时，还需要提出试验过程中遇到的问题和改进的建议，供后续试验和研究参考。
振动试验及振动试验设备培训
软件：包括操作系统、 应用软件等
操作：通过人机界面 进行参数设置和操作
安全：具有过载保护、 故障报警等功能
作用：测量振 动信号，并将 信号转换为电
信号
类型：加速度 传感器、速度 传感器、位移
传感器等
工作原理：利 用压电效应、 磁电效应等物 理现象进行信
号转换
应用：振动试 验设备、地震 监测、汽车安
振动试验通常包括正弦振动、随机振动、冲击振动等类型。 振动试验设备包括振动台、振动传感器、数据采集系统等。
振动试验的目的是验证产品在振动环境下的性能和可靠性，提高产品的质量和安全性。
验证产品或结构的抗振性能 发现潜在的设计缺陷或制造问题 优化产品设计和制造工艺 提高产品的可靠性和耐用性
机械振动试验：模拟机械振动环境，如汽车、飞机等 电磁振动试验：模拟电磁振动环境，如电力设备、电子设备等 声波振动试验：模拟声波振动环境，如音响设备、声学设备等 热振动试验：模拟热振动环境，如高温、低温等 复合振动试验：模拟多种振动环境同时作用，如汽车、飞机等复杂环境
机械设备领域：用于模拟使用过程中的振动环 境，评估设备的可靠性和性能
智能化：利用人工 智能技术进行数据 分析和预测
自动化：实现振动 试验的自动化操作 和监控
集成化：将振动试 验与其他测试技术 相结合，提高测试 效率和准确性
绿色化：采用环保 材料和节能技术， 降低振动试验对环 境的影响
汇报人：
国际标准： ISO 108161:2006
国家标准： GB/T 108162006
行业标准： JB/T 108162006
企业标准： Q/ZB 108162006
试验方法： GB/T 108162006
试验设备： GB/T 108162006
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
振动台与振动试验介绍邱景湖钟琼华整理：中国可靠性网苏州试验仪器总厂（STI）前言本书是一通俗工程读本。
它避开繁琐的数学公式推导，运用物理学、电学、力学和机械学方面的基本知识，阐述对产品造成损坏的振动现象，分门别类介绍研究振动试验所需的设备——振动台。
以及相关标准和试验方法。
希望能对从事振动和冲击试验的工程人员有所帮助。
由于水平有限，书中不妥甚至错误之处在所难免,恳切希望给予指正。
编著者2004年12月目录第一章相关名词术语 (4)第二章振动及其描述 (6)第三章振动台 (14)第四章振动试验技术 (15)第五章电动式振动试验台 (22)第六章机械式振动试验台 (37)第七章液压式振动台 (40)第八章冲击与碰撞试验台 (44)第九章相关标准 (48)附录苏州试验仪器总厂生产的振动、冲击试验设备系列参数表 (52)第一章相关名词术语振动振动是物体围绕平衡位置进行的往复运动的一种形式。
通常用一些物理量（如位移、速度、加速度等）随时间变化的函数来表征振动的时间历程。
或者说，振动可以认为是一个质点或物体相对于一个基准位置的运动。
当这个运动在一定的时间间隔后仍精确地重复着，我们称之为周期振动。
正弦振动运动量随时间按正弦（或余弦）函数变化的振动，亦称简谐振动。
随机振动对未来任何一个给定时刻，其瞬时值不能预先确定的振动。
（注：在某一范围内，随机振动大小的概率可以用概率密度来确定。
）振动周期周期振动中，同一物理量的相同值重复出现的最短时间间隔，一般用“T”表示。
振动频率周期振动中，单位时间内相同的物理量值重复出现的次数。
一般用“f”1表示。
这里分f=T角频率单位时间内的弧度数它等于频率乘以2π角频率一般用ω表示，即ω＝2πf幅值正弦量的最大值。
在振动中幅值亦称振幅。
位移幅值正弦振动中位移量的最大值速度幅值正弦振动中速度量的最大值加速度幅值正弦振动中加速度量的最大值复合振动由频率不同的简谐振动合成的振动共振频率构件或产品出现共振的频率扫频频率连续经过某一区域的过程df扫频速度在扫频过程中，频率对时间的变化率，即dt交越频率在振动试验中由一种振动特性量变为另一种振动特性量的频率。
如交越频率由等位移——频率关系变为等加速度——频率关系时的频率。
振动台面横向运动比振动时横向加速度与轴向加速度比振动台面加速度均匀度台面不同直径安装螺孔上的加速度值与台面中心加速度值误差与台面中心加速度值之比。
宽带随机振动频率成分分布在较宽频率带的随机振动窄带随机振动频率成分分布在某一窄频带的随机振动倍频程频率比为2n的两个频率之间的频段称为n个倍频程n=1为1倍频程如频率从2Hz到4Hz称1个倍频程n＝3为3倍频程如频率从2Hz到16Hz称3个倍频程控制点振动试验中，用以控制振动量值的传感器的安装点监测点振动试验中，用以监测振动台面振动量值和试验样品响应的传感器的安装点频率响应在系统中，输出与输入之比表示为输入信号频率的函数，通常用幅频特性曲线、相频特性曲线表示时域描述运动规律的时间坐标频域描述振动频谱的频率坐标线性系统可以用线性微分方程描述其运动规律的系统（注：在线性系统中，响应与激励的大小或正比）非线性系统系统中的某个或多个参数（如刚性、阻尼）具有非线性特征，只能用非线性微分方程描述其运动规律的系统。
单自由度系统在任意瞬时，只要用一个广义坐标就可以完全确定其位置的系统。
多自由度系统在任意瞬时，需要用两个或以上的广义坐标才能完全确定其位置的系统。
自随机振动在所研究的频谱内，具有相等均方加速度谱密度的振动。
随机过程可以用统计特性表示的时间函数的集合。
平稳过程统计特性不随时间变化的随机过程。
时间历程一个量的大小用时间函数表示。
各态历经过程每一个时间历程的平均值都相同的稳态过程。
均衡调整电子放大器和控制系统的增益使在所要求的频谱内各输出的振幅与输入信号幅值之比为常数的过程，称均衡。
传感器将感受到的物理量转换成测量所需的电压量或电荷量的装置，在振动试验中最常用的是压电式的加速度传感器。
传感器的电压灵敏度传感器受单位机械量作用得到的电压输出量。
传感器的电荷灵敏度传感器受单位机械量作用得到的电荷输出量。
电荷放大器输出电压与输入电荷成正比的放大器。
低通滤波器通频带是以零到某一有限截止频率的滤波器。
高通滤波器通频带是以某一不为零的有限截止频率到无穷大频率的滤波器。
带通滤波器通频带是以大于零的下限频率到有限的上限频率的滤波器。
跟踪滤波器对中心频率的输入信号进行跟踪扫描的带通滤波器。
等效质量为便于分析而采用的与原振动系统惯性效应相等的质量。
刚度弹性体受到外力（力矩）的增量与其所产生的位移（转角）的增量之比。
振动台试验样品固定在台面上进行振动试验和测振仪器的校准其振动参数是可控制的试验台。
激振器用以产生振动力，并能将这种振动力加到其它结构或设备上的设备。
电动振动台由固定磁场和位于磁场中通有一定交流电流的线圈相互作用所产生的振动力来驱动的振动台或者说电动振动台是能把电能转换能动能的振动台。
电磁振动台由电磁铁和磁性材料相互作用产生振动力驱动的振动台。
液压振动台由适当设备所施加的液体压力产生振动力驱动的振动台，简单地说液压振动台是把液压能转换能动能的振动台。
压电振动台由压电元件的压电效应产生振动力驱动的振动台。
磁致伸缩振动台由磁致伸缩元件的磁致伸缩效应产生振动力驱动的振动台。
振动试验为了介试件在振动条件下的响应疲劳强度，工作性能所进行的试验。
共振试验在试件的共振频率点上以一定的加速度值或位移值在规定的时间内进行的定频振动试验。
耐振试验用来确定试件在振动条件下的结构强度、疲劳性能及工作性能的试验。
模态试验为确定振动冲击系统模态参数所进行的振动试验。
冲击试验为评定试件承受冲击载荷能力的试验。
碰撞试验连续冲击试验及试件固定在冲击试验机台面上，使其按规定的加速度波形、脉冲持续时间，在规定时间内进行的连续冲击试验。
斜面冲击试验将放置包装件的滑车从一定高度从斜面上滑下撞击冲击表面，从而评定包装件承受水平冲击能力和包装对内装物保护能力的试验。
运输试验 将包装件以一定的方式置于运输工具上，在规定的装置载量，运输路线、行驶速度、运输距离与外界气候等条件下，评定包装承受压力、冲击、振动、摩擦、温度和湿度变化对内装物保护能力的综合试验。
第二章 振动及其描述（一）振动及其分类（1） 振动是物体围绕平衡位置进行往复运动的一种形式，通常用一些物理量（如位移、速度、加速度等）随时间变化的函数来表征振动的时间历程。
简单的说，振动可以认为是一个质点或物体相对于一个基准位置的运动，当这个运动在一定的时间间隔后仍精确地重复着，我们称之为周期振动。
周期振动可以用它的振动位移x(t)为时间t 的函数关系来表示 x(t)=x(t+T) (2-1)周期振动的波形可以是各种各样的，最简单的形式是简谐振动，当把它按时间函数描绘成曲线时可以用图2-1的正弦曲线表示图2-1周期振动的时间历程图中T 代表周期，即两个相邻的完整的运动状态所经历的时间。
周期的倒数称为频率Tf 1= （2-2） （2） 振动的分类（2-1）按振动产生的原因分自由振动： 当系统的平衡破坏、只靠其弹性恢复力来维持的振动。
振动频率就是系统的固有频率。
当有阻尼时，振动逐步衰减直到停止。
强迫振动： 在外部施加的激振力的持续作用下，系统受迫产生的振动。
振动的特性与外部施加的激振力的大小、方向和频率有关。
自激振动： 由于系统具有非振荡性能源和反馈特性，从而引起的一种稳定的周期性振动。
振动的频率接近系统的固有频率。
（2-2）按振动的规律分正弦振动（或称简谐振动）：能用正弦（或余弦）函数描述其运动规律的周期性振动，振动的幅值和相位是随时间变化，并可以预测。
随机振动：不能用简单的函数（如正弦函数、余弦函数等）或其简单组合来表达其运动规律，而只能用统计方法来研究的非周期性振动。
振动的瞬时幅值事先不能精确地判断、但可以用随机过程来描述。
（2-3）按振动的自由度数目分单自由度振动：确定系统在振动过程中任何瞬时的几何位置只需要一个独立的坐标。
多自由度振动：确定系统在振动过程中任何瞬时的几何位置需要多个独立的坐标。
（二）正弦振动的描述正弦振动试验的目的是在试验室内模拟电工电子产品在运输、储存、使用过程中所遭受的振动及其影响，并考核其适应性。
主要用于飞机、车辆、船舶、汽车和家电行业的振动试验。
（1） 正弦振动的描述：正弦振动用下述数字方程式描述 X=X m sin(ωt+ϕ) (2-3)式中ω＝2f π为角频率 (2-4)t 时间ϕ 初相角X m 质点离开基准位置的最大位移（亦称单振幅位移）当我们研究单一振动初相角为0的正弦振动时则(2-3)式变为X=X m sin ωt (2-5)其波形如图(2-2)所示图2-2正弦振动的时间历程振动的大小通常可用振动参数如频率、位移、速度和加速度等不同量值来表征，只要是正弦振动规律，各参量就有固定的数学关系。
由于运动质点的速度是位移对时间的变化率，所以振动速度V 可以将位移函数求导得到)2sin()2sin(cos πωπωωωω+=+===t V t X t X dt dx V m m m （2-6） 式中m m m fX X V πω2== (2-7)同样，运动质点的加速度a 是速度对时间的变化率a ＝)sin()sin(2πωπωω+=+=t a t X dtdv m m (2-8) 式中m m m X f X fv a 22242πωπ=== (2-9)由(2-5)式、(2-6)式、(2-8)式可见：不论我们研究的是位移、速度或加速度其振动的形式和周期是一样的，只是其幅值和相位不同，即速度超前位移90°相角，而加速度又超前速度90°相角。
就能量而言，正弦振动试验的能量集中在某一频率上，而不是幅值对频率的连续谱，如图2-3图2-3正弦振动的能量谱图记住(2-4)式、(2-7)式、(2-9)式是很重要的，它将帮助人们在已知a m 、V m 、X m 、f 四个参量中任何两个参量的情况下，计算出另一参量。
在振动的描述中，常用下列量纲X m ——毫米(mm)a m ——重力加速度(g) g=9.8m/s 2f ——赫兹这时有a m =m X f 2502 (2-10) 例如 当振动频率f=50Hz ，振幅Xm=1mm(单振幅)则其对应的加速度a m 为222/98)(10125050250s m g X f a m m ==×== 为了表达方便，本文下述表达a m 、X m 、V m 均以相应的a 、X 、V 表示，均表示峰值。
（2） 波形峰值、有效值和平均绝对值在对正弦周期振动进行研究时常用峰值来描述。
峰值定义为波形的基准位置到波峰的距离，在振动试验中习惯称为振幅用X 表示或称单振幅。
