CL外墙保温模板一体化深化设计汇报
装配式CL保温一体化外墙施工分析
装配式CL保温一体化外墙施工分析发布时间：2022-01-06T06:34:55.800Z 来源：《中国科技人才》2021年第23期作者：王军锋[导读] 近年来绿色、环保在各行各业内得到了广泛性的应用，绿色发展成为了非常热门的话题，建筑节能则是实现绿色施工的重要方式。
外墙保温在房屋建筑施工处理中至关重要，而外墙保温的重要措施是实现主体结构的一体化。
在建筑工程施工现场，在保温板的两侧进行混凝土的浇筑，制成受力性和保温性良好的复合型剪力墙。
因此，本文针对于装配式CL保温一体化外墙施工技术进行了分析，对具体的施工方法和技术措施进行了探析，希望可以为相关研究和实践探索提供借鉴性的建议，以供参考。
王军锋身份证号码：23112119880214xxxx 中建五局第三建设有限公司长沙 410000摘要：近年来绿色、环保在各行各业内得到了广泛性的应用，绿色发展成为了非常热门的话题，建筑节能则是实现绿色施工的重要方式。
外墙保温在房屋建筑施工处理中至关重要，而外墙保温的重要措施是实现主体结构的一体化。
在建筑工程施工现场，在保温板的两侧进行混凝土的浇筑，制成受力性和保温性良好的复合型剪力墙。
因此，本文针对于装配式CL保温一体化外墙施工技术进行了分析，对具体的施工方法和技术措施进行了探析，希望可以为相关研究和实践探索提供借鉴性的建议，以供参考。
关键词：装配式结构；保温一体化；外墙施工近年来我国社会各界都在大力宣传绿色发展，响应绿色号召，这在很大程度上推动了装配式建筑与绿色建筑的发展。
为了更好地响应政府节能减排的要求，主动性的节能低耗建筑施工技术被大力推广，而外墙保温作为节能技术之一得到了十分广泛的应用，但是其在应用中维持的寿命有限，与主体结构寿命并不吻合，在较短的使用时间内还会出现开裂、气泡空鼓，脱落等问题。
过去所用的外墙保温材料受技术限制，时常会发生火灾等事故，急切地需要技术方面的更新，装配式CL保温一体化外墙施工技术应运而生，在具体的施工处理中发挥力重要的作用，对保证人们的居住质量，创造良好的居住环境发挥了十分重要的意义。
CL外墙保温模板一体化深化施工设计总结
此课件下载可自行编辑修改，此课件供参考！ 部分内容来源于网络，如有侵权请与我联系删除！感谢你的观看！
其他图表 外墙保温一体化三维模型图
其他图表 外墙保温一体化三维模型图（临时固定）
其他图表 外墙保温一体化BIM模型图（窗口做法）
其他图表
四、经济对比分析
其他图表
1、传统CL做法
其他图表
1、传统CL做法
其他图表
2、优化后CL做法
其他图表
2、优化后CL做法
其他图表
2、优化后CL做法
谢谢大家！
CL外墙保温模板一体化深化设计汇报
其他图表
报告分三部分：
一、CL保温 体系原设计情
况
二、市场考察 情况
三、深化设计 情况
其他图表
一、 CL保温体系原设计情况
其他图表
项目外墙CL保温型号主要有： 60mm（砼保护层）+50mm（保温板）+200mm（剪力墙）、 60mm（砼保护层）+190mm（保温板）+60mm（保护层）、 60mm（砼保护层）+130mm（保温板）+120mm（剪力墙）
其他图表 PCF预制板实体成品图：
PCF预制板实体成品图：
节点做法：
竖向板缝处理做法：
水平板缝处理做法：
外墙阳角处理做法：
门窗洞口做法：
洞口侧边封边做法（承重墙处）
洞口侧边封边做法（非承重墙处）
门窗洞口做法：
窗口顶部构造做法
窗口底部构造做法
非承重墙之间交接做法
承重墙与非承重墙交接做法
其他图表
施工工艺流程：
建筑外立面按模数拆分排版——PCF板预制加工——运输至现场——现场吊装固定—— 钢筋绑扎——模板安装、加固——混凝土浇筑——模板拆除——PCF板缝填塞处理
外墙一体化保温深化创效报告
3. 职发展 处
葛德忠 王丽丽
职责 统筹安排各相关责任人，组织深化施工落 实，对实施过程提出改进措施 检查过程实施、施工难题解决等各方面提供技 术指导和支撑服务
12
执行经理
技术负责 人
生产经理
高光 潘志前 王新超
栋号长 施工员
预算员 安全员
测量员 集中加工 班组长
陈艳斌 吴党生
第五章 效益分析............................................................ 8 1. 社会效益分析 ......................................................... 8 2. 经济效益分析 ......................................................... 8
第二章 创效策划............................................................ 2
1. 排板图深化设计 ...................................................... 2
第三章 实施过程............................................................ 5 1. 实施流程 ............................................................ 5 2. 实施过程 ............................................................ 5
技术创效报告
齿
XXXXXXXXX有限公司 XXXXXXXXX项目部
CL体系外墙施工技术田兴雨李海洋蒋新疆唐秉政马辉
CL体系外墙施工技术田兴雨李海洋蒋新疆唐秉政马辉发布时间：2023-06-15T08:47:51.327Z 来源：《工程管理前沿》2023年7期作者：田兴雨李海洋蒋新疆唐秉政马辉[导读] 本文介绍了复兴花园一期1#地块项目的CL体系外墙混凝土施工技术。
中建八局第三建设有限公司 210000摘要：本文介绍了复兴花园一期1#地块项目的CL体系外墙混凝土施工技术。
关键词：CL体系混凝土分流器设计优化一、引言CL体系即（Composite Light-weight building system），也称为复合保温钢筋焊接网架混凝土剪力墙（Concreteshearwall with composite heat insulation welded steel frame），它是由CL墙板、实体剪力墙组成的剪力墙结构，通过将保温板内置是实现外墙保温，具有保温层耐久性好、耐火极限高，建筑保温与结构同寿命等优点。
该结构是解决目前建筑保温材料使用年限远小于建筑结构使用年限的一种方法，有较高的推广和应用价值。
二、项目概况复兴花园一期1#地块项目位于开封市龙亭区复兴大道与开柳路交叉口东南角。
工程总建筑面积15.316万㎡，地上面积12.754万㎡，地下面积2.562万㎡。
地上27层，建筑高度79.85m。
住宅结构形式为剪力墙结构，抗震等级为三级，防火等级地下一级，地上二级，是开封市民生保障重点工程。
主楼地上外墙保温采用CL复合墙体，承重墙处保温板50厚，非承重墙保温板170厚，CL体系保温挤塑板在安装过程中定位难度较大，易受施工操作干扰造成位置偏移。
地上住宅楼采用铝合金模板，挺高现浇结构一次成优质量，但铝合金模板是固定尺寸、不易加工灵活操作，较传统木模加固难度大，对铝模螺加固栓定位及模板固定要求严格。
CL保温体系外侧混凝土厚度仅60mm，按照设计要求采用普通混凝土进行施工，外侧设置钢筋网片振动棒不易振捣，模板拆除后外墙出现大面积蜂窝、麻面、漏筋等质量缺陷，现场质量问题修复难度大，对商品混凝土的浇筑施工要求很高。
外立面保温装饰一体板施工技术总结

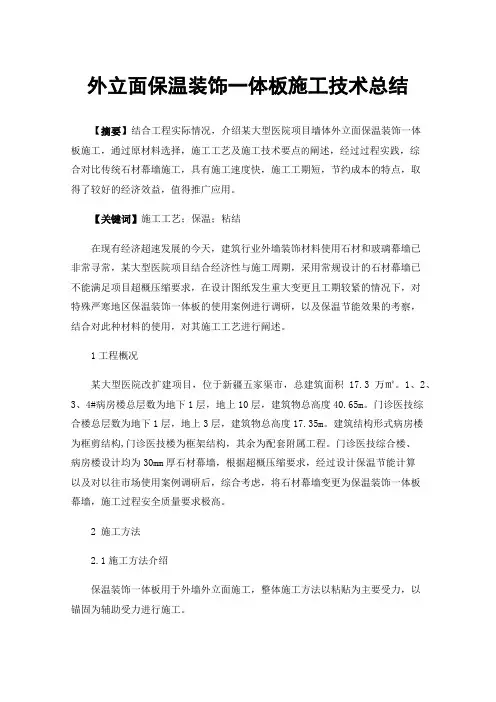

外立面保温装饰一体板施工技术总结【摘要】结合工程实际情况，介绍某大型医院项目墙体外立面保温装饰一体板施工，通过原材料选择，施工工艺及施工技术要点的阐述，经过过程实践，综合对比传统石材幕墙施工，具有施工速度快，施工工期短，节约成本的特点，取得了较好的经济效益，值得推广应用。

【关键词】施工工艺；保温；粘结在现有经济超速发展的今天，建筑行业外墙装饰材料使用石材和玻璃幕墙已非常寻常，某大型医院项目结合经济性与施工周期，采用常规设计的石材幕墙已不能满足项目超概压缩要求，在设计图纸发生重大变更且工期较紧的情况下，对特殊严寒地区保温装饰一体板的使用案例进行调研，以及保温节能效果的考察，结合对此种材料的使用，对其施工工艺进行阐述。
1工程概况某大型医院改扩建项目，位于新疆五家渠市，总建筑面积17.3万㎡。
1、2、3、4#病房楼总层数为地下1层，地上10层，建筑物总高度40.65m。
门诊医技综合楼总层数为地下1层，地上3层，建筑物总高度17.35m。
建筑结构形式病房楼为框剪结构,门诊医技楼为框架结构，其余为配套附属工程。
门诊医技综合楼、病房楼设计均为30mm厚石材幕墙，根据超概压缩要求，经过设计保温节能计算以及对以往市场使用案例调研后，综合考虑，将石材幕墙变更为保温装饰一体板幕墙，施工过程安全质量要求极高。
2 施工方法2.1施工方法介绍保温装饰一体板用于外墙外立面施工，整体施工方法以粘贴为主要受力，以锚固为辅助受力进行施工。
2.2施工工艺主要工艺流程：基层检查→基层墙体找平处理→弹基准线、分割→保温板材选择→保温装饰一体板粘贴→专用扣件锚固、托架支承→板缝隙清理、保温泡沫条填缝、硅酮耐候密封胶美缝→清洁面板施工顺序：墙垂直面竖向施工遵循从下至上的施工顺序，为保证一体板在四周墙面上都在同一水平线上，横向施工遵循先阳角后阴角，保证特殊结构部位（门、窗对称性），再大面积施工，根据测量结果确定处理方法。
2.3操作要点2.3.1对基层抹灰的要求基层抹灰层施工要求不起砂、掉泡，并在基层抹灰层满挂钢丝网。
