初步设计说明-给排水+消防
初步设计说明范本

第五章给排水一、设计依据1、《建筑设计防火规范》GBJ16—87(2001版)2、《建筑给水排水设计规范》GBJ15-88(97版)3、《建筑灭火器配置设计规范》GBJ140-904、《住宅设计规范》GB50096-19995、业主及建筑专业提供的平面功能要求。
二、设计范围本次设计范围为2#、3#、5#楼的室内外给水排水及消防设计。
三、给水设计1.、水源:采用市政自来水,水压约为0.15Mpa~0.3Mpa。
室内住宅用水引自室外小区给水进入屋面水箱后;供水采用上行下给方式供水。
2、生活用水:计算依据:①、住宅:3#、5#楼每户按4人计,2#楼按每户3人计,共195户。
②、商店面积 1373.6m2 顾客人数按5 m2/人。
总绿化面积 10090 m23、用水量五、排水设计1、室内排水系统采用合流制;室外排水采用雨、污分流制。
2、日污水排水量:总污水量425吨,其中2#,3#,5#楼123吨(以生活用水的90%计)3、根据建设单位及宁德地区意见:生活污水采用有动力污水处理设备处理。
(另行设计)4、屋面、阳台雨水经雨水管收集后接入室外雨水管沟,再排入市政雨水管网。
5、根据雨水流量公式:Q=ψF4.9q20(1+0.63lgP)/t0.53(L/s·ha) (宁德地区q20=293 L/s·ha)取P=1年,t=20min,ψ=0.65,F=43069m2 得雨水量:Q=808.2 L/s 。
六、管材:1、生活给水管:室内给水管采用PP-R聚丙烯管及配件,丝扣连接。
室外给水管采用球墨给水铸铁管,橡胶圈接口。
2、室内污水管:采用PVC-U排水管及配件,胶粘剂粘接。
室外雨水、污水管:采用PVC-U加筋排水塑料管,橡胶圈接口(或钢筋混凝土管水泥砂浆接口)。
第七章消防专篇一、建筑1、设计依据及工程概述:(1)、中华人民共和国国家标准《建筑设计防火规范(2001版)》。
(2)、“金城花苑”设计方案会审纪要。
住宅建筑室内给水排水设计说明

住宅建筑室内给水排水设计说明一、工程概况1、建设地点:2、建筑功能:地上,地下3、总建筑面积:m2,其中地上m2,地下m24、居住总套数:套,其中:一室一厅套,二室一厅套,三室两厅套,四室两厅套;5、建筑层数及栋数:六层住宅栋,十八层住宅栋,三十层住宅栋6、建筑总高度: m7、高层建筑防火分类:类8、建筑耐火等级:级9、抗震设防烈度:七度。
10、人防设施:人防设施位于地下层11、人防类别:常6级、核6级、甲类平战结合人防地下室。
二、设计依据1、已批准的初步设计文件(详见建施总说明);2、建设单位提供的有关资料和设计任务书(详见建施总说明);3、本专业设计所采用的主要标准:《建筑给水排水设计规范》GB50015-2003(2009年版)《住宅建筑规范》GB50368-2005《住宅设计规范》GB50096-1999(2003年版)《建筑设计防火规范》GB50016-2006《高层民用建筑设计防火规范》GB50045-95(2005年版)《汽车库、修车库、停车场设计防火规范》GB50067-97《自动喷水灭火系统设计规范》 GB50084-2001(2005年版)《气体灭火系统设计规范》GB50370-2005《建筑灭火器配置设计规范》G50140-2005《人民防空地下室设计规范》GB50038-2005《人民防空工程设计防火规范》GB50098-2009《武汉城市圈低能耗居住建筑设计标准》DB42∕T559-20094、业主提供的市政给排水管网资料;(1)路敷设有DN供水干管,可以提供一个DN接管,最不利供水压力为MPa。
(2)市政排水为污水、雨水分流制;路敷设有DN水干管,编号的可供接口的污水检查井标高为m,接管管径为DN;路敷设有DN雨水干管,编号的可供接口的雨水检查井标高为m,接管管径为DN。
三、设计范围1、包括红线以内的室内生活给排水、生活热水、内排雨水、消防给水系统、气体灭火系统及建筑灭火器配置设计。
消防站初步设计说明

****消防站新建工程初步设计说明书****国际工程有限公司建筑行业(建筑工程)甲级: ****2020年06月项目名称:****消防站新建工程建设单位:****有限公司设计单位:****有限公司目录第一章总说明 (6)第二章总平面 (18)第三章建筑 (26)第四章结构 (37)第五章建筑电气 (60)第六章给水排水 (77)第七章采暖通风与空气调节 (86)第八章热能动力 (92)第九章消防 (94)第十章节能与绿色建筑设计 (119)第十一章岩土工程 (150)第十二章建筑幕墙 (152)第十三章建筑智能化 (152)第十四章轨道保护 (152)第十五章工程投资总概算 (152)第一章总说明1.1 项目效果表现图总平面图鸟瞰图透视图1.2工程概况1.2.1.工程的基本情况项目背景情况:随着国民经济的发展和人民生活水平的提高,城市中高层建筑、地下工程、公共娱乐场所等大型公共建筑和各类民用建筑、工业建筑不断增多.由于建筑本身及内部可燃物的存在再加上用电设备的不断增加,随之发生火灾的可能性也大大提高,火灾对于城市的发展已造成很大的威胁。
消防站开放是新时期推动消防工作社会化,开展群防群治的一项重要基础工作,又是提高全社会的消防法制观念和消防安全意识,预防和减少火灾,维护社会稳定的有效途径,同时,也是实践“新时代特色社会主义”思想,为人民群众排忧解难、办实事、办好事的具体行动。
本项目的建设能保证****区配套设施的完善,加快本地开发建设进程,进而促进****区城市经济带的城市建设。
本次实施为****区****消防站项目设计,建设用地面积为4854.39㎡。
总建筑面积为6942.6㎡,拟建层数:执勤楼,3F,拟建高度:13.6m;训练塔,层数10F,高度35.0m;门卫。
项目建设功能:训练塔、办公用房、训练塔铺助用房等设施;均为多层公共建筑,耐火等级为二级。
场地概况:建设用地处约呈梯形,长向约77米,宽向约65米,总建设用地面积1789.31平方米,整个用地地形比较简单,本设计根据场地环境对整个消防站进行合理总平面布局的同时,避免大填大挖,对地形的合理利用,减少土方量。
水电初步设计说明

七、给排水设计1、水源采用城市自来水供水水源,从市政管网引两根DN100供水管。
2、用水量(1)用水估量:本工程最高日用水量70.m³/d,最大小时用水量7m³/h。
(2)消防用水量:室内消防用水量20L/S,室外消防用水量30L/S;自动喷淋用水量3.0L/S。
3、生活给水系统生活给水系统由市政给水网直接供水。
4、消防系统整个小区共用一套消防系统,室外设置地上式消火栓,间距不大于100m,在住宅楼梯间设有室内消火栓。
(1)室内消火栓消防给水系统与室外生活给水系统合用,由市政管网直接供消防水。
(2)消火栓栓口直径为DN65mm,水带长度为25mm,水枪喷嘴口径为19mm。
5、变配电房等不宜用灭火的地方设置FM气体自动灭火系统。
6、建筑物配置一定数量的灭火器以用于扑救初期火灾。
(四)采用雨污分流制,生活污水经过化粪池处理后排至市政污水管网,道路雨水经雨水口收集至雨水管网。
八、电气设计(一)设计依据1、《民用建筑电气设计规范》:2、《电力工程电缆设计规范》:3、《10KV及以下变更所设计规范》;4、《智能建筑设计规范》;5、《建筑防火设计规范》;6、国家及建设部现行有关规范、规程和标准。
(二)设计规范照明、空调供配电、防雷接地、消防报警及联动控制系统、有线电视系统、电话电讯系统、保安对讲系统。
(三)负荷等级及供电电源1、本工程消防用电按二级负荷供电。
2、用电指标:商业部分80W/m2,居住部分为40W/m2,要求电业供给二路独立的10KV电源。
3、供配电系统:本工程采用低压计量,计量仪表的型号等级安装要求按照供电局要求执行,各层建筑所有电度表均安装在首层电度表箱内。
(四)配电设计1、根据不同情况分别以放射式或树干式配电至个负荷点。
2、建筑重要设备如消防泵、喷淋泵、消防电梯、排烟风机、消防报警及保安用电,均采用双电源供电并在末端配电箱自切,其中对消防设备的电源线路选用耐火型。
3、除注明外,所有照明、动力、空调等线路均采用BY-500y型塑料绝缘线穿金属管暗敷。
给排水规范大全最

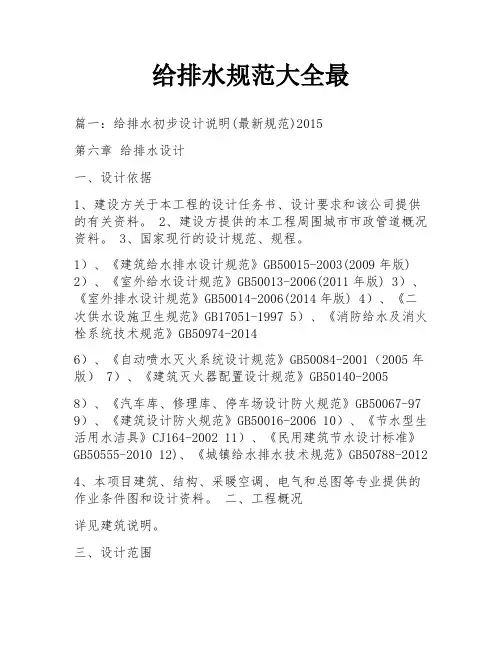

给排水规范大全最篇一:给排水初步设计说明(最新规范)2015第六章给排水设计一、设计依据1、建设方关于本工程的设计任务书、设计要求和该公司提供的有关资料。
2、建设方提供的本工程周围城市市政管道概况资料。
3、国家现行的设计规范、规程。
1)、《建筑给水排水设计规范》GB50015-2003(2009年版) 2)、《室外给水设计规范》GB50013-2006(2011年版) 3)、《室外排水设计规范》GB50014-2006(2014年版) 4)、《二次供水设施卫生规范》GB17051-1997 5)、《消防给水及消火栓系统技术规范》GB50974-20146)、《自动喷水灭火系统设计规范》GB50084-2001(2005年版) 7)、《建筑灭火器配置设计规范》GB50140-20058)、《汽车库、修理库、停车场设计防火规范》GB50067-97 9)、《建筑设计防火规范》GB50016-2006 10)、《节水型生活用水洁具》CJ164-2002 11)、《民用建筑节水设计标准》GB50555-2010 12)、《城镇给水排水技术规范》GB50788-20124、本项目建筑、结构、采暖空调、电气和总图等专业提供的作业条件图和设计资料。
二、工程概况详见建筑说明。
三、设计范围1、本工程红线以内室外和室内给水排水及消防系统由本院设计。
2、本工程水表井与城市给水管的连接管段和最末一座检查井与城市污水管及雨水管的连接管等,由城市有关部门负责设计与施工。
四、室外给水排水工程㈠、室外给水工程设计1、水源本工程区域设计DN150的一个给水环网,区域环网分别从一路和二路分别引入DN150和DN200两根引入管,接入管处安装水表、阀门和倒流防止器。
可以保证本单体的生活水源。
市政给水管网压力为0.35MPa(相对于绝对标高31.40m)。
2、用水量1)生活用水量:最高日205.26m3,最大小时29.04m3,平均小时24.83m3。
教学楼-给排水设计说明

第四章给水排水设计说明4.1概况4.1.1 教学楼位于校区西南角,学生按6000人计,教师按260人计。
4.1.2建筑面积:18880.55 m²,建筑高度:17.90m。
地上四层,层高均为4.20m。
4.1.3结构形式为钢筋混凝土框架结构,抗震设防烈度七度。
4.1.4校区规划有完善的给、排水管网。
给水为生活消防合用管网,水压按0.28MPa设计。
排水为分流制,设污水、中水排水及雨水管网,校内设集中中水处理站。
4.2设计依据4.2.1甲方提供的设计任务书。
4.2.2甲方提供的校区室外给排水管线图及相关资料。
4.2.3土建专业提供的总平面图及单体建筑条件图。
4.2.4地质气象资料:1.)依地质勘察报告,本场地为中软场地土类型,建筑场地类别为III 类,该场地为非自重湿陷性场地,地下水位埋深较浅,水位埋深5.8~6米;场地地下水对混凝土结构具弱腐蚀性,对混凝土结构中钢筋具有中等腐蚀性;本区为季节性冻土区,场地土的标准冻深为0.5米。
2.)当地海拔370~372米,年平均温度13.6℃,冬季采暖计算温度-7℃。
3.)当地暴雨强度计算公式:q=993.7x(1+1.04xlgT)/(t+10.3)0.65 (L/s·ha)4.2.5与本专业有关的设计规范和规程。
1.)建筑给水排水设计规范GB50015-20032.) 建筑中水设计规范GB50336-20023.)设计防火规范GB50016-20064.)自动喷水灭火系统设计规范GB50084-20015.)建筑灭火器配置设计规范GB50140-20056.)湿陷性黄土地区建筑规范GB50025-20044.3设计范围及阶段划分4.3.1本初步设计范围:单体建筑室内给水、排水及消防初步设计。
4.3.2本工程分初步设计和施工图两个阶段,施工图阶段由建设方另行委托当地设计单位实施。
4.4给水4.4.1生活用水量标准及用水量计算1.)用水量标准学生:30 L/人.日6000人,Kh=2.5,T=8h教师:50 L/人.次260人,Kh=2.0,T=8h2.)设计最高日用水量:Q d=193m3/d(其中自来水77.20 m3/d,中水115.80 m3/d)平均时用水量:Q h=24.13m3/h(其中自来水9.65m3/h,中水14.48m3/h)最大时用水量:Q h=48.268m3/h(其中自来水19.30m3/h,中水28.96m3/h)4.4.2自来水水源及给水水源由校区自来水管网供给,水压0.28Mpa,分别从校区内管网接入单体,管径见中水系统图,入口处设水表计量。
洗浴中心消防设计专篇

浴池消防设计文件
一、给排水初步设计说明:
1、水源情况简述:本设计建筑室外无市政给水水源,消防水池进水取自现状自备深水井。
2、消防系统:
2.1、消火栓系统:
(1)、室内消火栓用水量为15L/s,室外消防水量为15L/S,火灾延续时间为2小时。
(2)、室外设一套地上式消防水泵结合器的供水管与消火栓给水管网相连。
消火栓管道系统用水由室外泵房中消火栓泵提供。
屋顶设置一坐9T的消防水池,满足灭火时前10分钟的消防用水量。
(3、)室外设置一座200T的消防水池,消防水池进水取自室外给水管网,室外给水管网给水由甲方自备深水井抽水提供。
泵房设计两台消火栓泵,型号为:XBD3 /15-7.5-SHY
Q=15L/S H=30M N=7.5KW 一用一备。
2.2、自动喷水系统:
(1)、室内自动喷水系统用水量为20.8L/s ,火灾延续时间1小时。
(2)、危险等级:中危险级Ⅰ级,喷水强度为6L/min m ,作用面积为160m2。
(3)、喷淋系统由泵房喷淋泵加压供水。
喷淋泵型号为:XBD4/25-18.5-SHY Q=25L/S H=40m N=18.5KW 一用一备。
(4)、自动喷水系统采用湿式系统,喷头采用吊顶型闭式喷头,喷头向下安装,动作温度68°。
XX设计有限公司
2014-07-27。
非常详细的给排水专业施工图设计说明文本

设备专业施工图设计说明给排水专业施工图设计说明目录第一章总则1.1. 工程设计依据1.2. 工程概况1.3. 设计原则1.4. 设计范围1.5. 定义1.6. 设计协调1.7. 图纸标注单位说明第二章制图说明2.1. 建筑分区说明2.2. 图纸编号说明2.3. 图纸比例说明2.4. 设备编号说明2.5. 系统、立管、空调风口、电动风阀及自控阀等编号说明第三章初步设计说明3.1. 室外管线3.2. 给水排水3.2.1 给水3.2.1.1 生活给水3.2.1.2 消防给水3.2.1.3 生活饮用水系统3.2.1.4 其它给水3.2.2 中水3.2.3 排水3.3. 空调、采暖、通风3.3.1 设计参数及设计标准3.3.2 室内负荷计算总量3.3.3 空调采暖方案3.3.4 空调冷热源3.3.5 空调采暖冷热水系统3.3.6 室内气流组织3.3.7 通风系统3.4. 动力3.5. 自动监控要求3.6. 建筑能耗计量3.7. 消防设计专篇3.7.1 消防用水量3.7.2 消防储水池3.7.3 室外消火栓系统3.7.4 室内消火栓系统3.7.5 自动喷水灭火系统3.7.5.1 湿式系统及预作用式系统3.7.5.2 大空间智能型主动喷水灭火系统3.7.6 机械加压送风防烟系统3.7.7 机械排烟系统3.7.8 空调通风系统防火措施3.7.9 其他防火系统3.8 环保设计专篇3.8.1 噪声控制3.8.2 室内环境3.8.3 污水处理3.8.4 废气排放3.9 卫生防疫专篇3.10 节水设计专篇3.11 节能设计专篇第四章施工说明4.1. 管材及做法4.2. 保温材料及做法4.3. 阀门配件及做法4.4. 系统工作压力、试验压力4.5. 防腐、冲洗4.6. 支吊架4.7. 其它第一章总则1.1 工程设计依据:本工程设计执行国家现行建筑设计规范、规程、标准、通用图集及建设部、郑州市有关规定,主要包括(但不限于):设备专业施工图设计说明设备专业施工图设计说明工程设计依据-标准图、通用图集(一)设备专业施工图设计说明工程设计依据-标准图、通用图集(二)设备专业施工图设计说明1.2 工程概况―商业‖ 项目位于河南。
初步设计说明样板

XXXXXXXXXX有限公司厂房扩建工程初步设计设计说明公司总经理:设计主持人:专业负责人建筑专业:结构专业:设备专业:电气专业:XXXXXXXX建筑设计有限公司芜湖分公司二00九年九月目录第一章总论第二章环保节能篇第三章消防专篇第四章专业说明书(一)建筑专业(二)结构专业(三)设备专业(四)电气专业第一章总论一、概述本项目位于XXXXXXXX,为XXXXXXX项目。
原基地已建成原料库、厂房车间及相关附属用房。
扩建项目地块较为方正,南北长约32米,东西长约75米,总用地面积约2400平方米。
二、设计依据1、设计委托书;2、甲方的平面方案修改意见;3、该项目的可行性研究报告;4、扩建工程总体规划图5、中华人民共和国有关工程设计的法律、条例、规范、标准及芜湖市有关法规、条例、标准等;6、由甲方提供的地堪报告;7、委托设计合同。
三、设计范围1、本设计包括总图、建筑、结构、给排水、暖通、电气的专业设计,及场地内的外线设计。
2、本工程建筑设计只做初装修设计,装修标准见装修表。
四、设计指导思想1、设计中贯彻国家建设方针,遵循国家现行设计规范的规定。
2、遵从总体规划和生产流程,确保功能和交通两大方面使用科学合理。
3、反映时代气息,造型新颖、结构简洁,能体现未来发展趋势。
4、注重节能、环保、高效、创造经济实用的现代化建筑。
五、设计要点1、功能分区与布局主体建筑放置在厂区南面,面临主干道XXXXX。
十一层建筑体集展示、科研、办公于一体。
其中1~2层为产品销售展示,3~9层为生产加工车间及仓储,10~11层为产品研发、市场销售中心,12层为办公接待区,充分满足了生产办公与销售展示的需要。
考虑到与厂区其它建筑物的协调性与连续性,在建筑体西端架空两层形成走廊,厂区干道贯穿其中,使扩建部分与原有建筑形成整齐的空间序列,并与已建成的门卫室进行结合。
2、交通组织及场地布置建筑主入口设在建筑北面,位于厂区内,便于职工使用和方便管理。
给水排水初步设计说明 -完整版

2.2.1 设计依据一、本工程设计任务书;二、已批准的方案设计文件;三、国家现行设计规范、规程。
主要有:《建筑给水排水设计规范》(GB 50015—2003)《室外给水设计规范》(GBJ 13—86)97版《室外排水设计规范》(GBJ 14—87)97版《建筑中水设计规范》(GB 50336—2002)《人民防空地下室设计规范》(GB 50038—94)等;四、建设单位提供的建筑周围市政条件资料;五、建筑及有关工种提供的条件图及设计资料。
2.2.2 工程概况与设计范围一、本工程建设用地_____万㎡,总建筑面积_____万㎡,室外绿化面积_____万㎡。
地上有_____组建筑,包括:(给出个建筑类型、面积、建筑设计高度)。
二、本设计包括项目:建筑红线内的给排水工程和消防灭火工程。
三、中水机房、净水机房、厨房、游泳池及机房、洗衣机房、绿化、水景喷泉、气体管道消防由专业承包商根据本专业提供的技术参数和要求进行设计、安装和调试,其设计经我院审定。
2.2.3 给水系统一、给水用水量给水用水量明细表详见2.2.3-1本建筑最高日总用水量_____m³/d。
最高时用水量_____m³/d。
二、水源:1.供水水源为城市自来水。
根据甲方提供的本建筑物周围的给水管网现状,拟从用地_____侧_____路DN_____给水管和_____侧_____路DN_____给水管各接出一根DN_____给水管进入用地红线,经总水表后围绕本建筑物形成室外给水环网,环管管径DN_____。
各单位建筑的入户管从室外给水环管上接出。
市政供水压力为_____MPa。
2.供水水源为自备深水井。
三、室内管网系统根据建筑高度、水源条件、防二次污染、节能和供水安全原则,供水系统设计如下:1.管网系统竖向分区的压力控制参数为:各区最不利点的出水压力不小于_____MPa,最低用水点最大静水压力(0流量状态)不大于_____MPa。
某县第一中学食堂建设项目 ——给排水初步设计说明

第六节给排水设计一、设计依据(1)国家及地方颁布现行有效给排水及消防规范;《建筑给水排水设计规范》GB50015-2003(2009年版)《民用建筑节水设计标准》GB50555-2010《室外给水设计规范》GB50013-2006《室外排水设计规范》GB50014-2006(2016年版)《建筑设计防火规范》GB50016-2014《消火栓给水及消火栓系统技术规范》GB50974-2014《自动喷水灭火系统设计规范》GB50084-2001(2005年版)《建筑灭火器配置设计规范》GB50140-2005《云南省民用建筑节能设计标准》DBJ53/T-39-2011《建筑给水排水及采暖工程施工及验收规范》GB50242-2002 其它有效给排水及消防规范。
(2)建筑专业提供的建筑平面图及总平面图。
(3)业主提供的设计要求。
二、工程概况本工程为永德县第一中学食堂,建设地点:位于云南临沧市永德县永新路中段。
项目为改扩建项目,建筑面积为4568.69平方米,总建筑面积9850.00平方建3200.00平方米,建筑层数2层,建筑高度 9.45m;三、设计范围1、本工程为地块红线范围内室内外给排水及消防系统设计。
2.室外景观设计由建设方另行委托设计。
四、室外给排水工程设计1.室外给水工程设计1.1水源1.1.1.本工程水源为天然水源—采用城市自来水。
1.1.2.项目为扩建工程,室外给水管网为校园原有管网,校园内生活给水管和市政给水管有两个接口,从不同市政给水管段引入二根DN150给水管在校园内形成环状管网,供本工程生活用水和室外消防用水,接管点自来水水压不小于0.30MPa。
1.2.用水量1.2.1.生活饮用水量:最高日197.30m3,最大小时40.0m3,平均小时3.33m3。
1.2.2.主要用水项目及其用水量详表一:表一永德县第一中学食堂建设项目初步设计文件六给排水初步设计说明1.3.给水管道系统1.3.1.室外采用生活用水与室外消防用水合用管道系统,在基地内部沿规划道路形成环状。
给排水初步设计说明42807

给排水初步设计说明6.1 设计依据●∙∙∙∙∙∙∙∙∙《建筑给水排水设计规范》(GB50015—2003)●∙∙∙∙∙∙∙∙∙《建筑设计防火规范》(GB50016—2006)●∙∙∙∙∙∙∙∙∙《室外给水设计规范》(GB50013—2006)●∙∙∙∙∙∙∙∙∙《室外排水设计规范》(GB50014—2006)●∙∙∙∙∙∙∙∙∙《建筑灭火器配置设计规范》(GB50140—2005)●∙∙∙∙∙∙∙∙∙甲方提供相关资料6.2工程概况(略)本工程现有西二道及环河西路接入两根DN200给水管,厂区内DN200环状布置,室外消火栓6座。
污水DN200及雨水DN400排放口各一处,位于西二道。
室内给水管供原有卫生间、厨房及淋浴间枝状供水,燃气热水炉一套,为淋浴提供热水。
两根DN100接入室内,DN100消火栓管道成环状。
消火栓为SN65,保证室内同时两股水柱到达。
室内污水排入室外污水管网,经化粪池处理后排入市政污水管网。
6.3 设计范围6.3.1.室外给排水管网根据工程室内改扩建情况进行局部增加和改造。
增加新增地界的室外雨水排放系统。
6.3.2.室内给排水包括:1,扩建WEAVING线及FILTER线车间卫生间给排水设计。
2,改建餐厅厨房实验室及卫生间更衣淋浴间给排水设计。
6.3.3.消防:1.室内消防增加5处消火栓,改动4处。
2.新增地界增加一座室外消火栓。
6.4 建筑室外给水设计6.4.1水源本项目厂区内原有DN200环状给水干管,分别接自西二道和环河西道市政给水管网。
厂区内枝状接往厂房内各用水点。
供水压力为0.24MPa,生活及消防用水均有保障。
6.4.2 给水方式本工程给水系统采用生产、生活和消防合用给水管道系统。
管道沿厂区主干道成环状布置,并从市政管网接两根DN200引入管与厂区环状干管相连,可确保本工程生产和消防用水量要求。
6.4.3水质及用水量市政给水水质符合国标《生活饮用水卫生标准》(GB5479-2006),可以满足普通生产、生活及消防用水的水质要求。
给排水设计方案说明(模板)

给排水设计方案说明(模板).pdf 模板一:给排水设计方案说明一、设计背景与目的1.1 设计背景设计背景的描述部份。
1.2 设计目的设计目的的描述部份。
二、设计范围2.1 设计范围说明设计范围的详细说明部份。
2.2 设计标准设计标准的具体说明部份。
三、设计方案3.1 给水系统设计3.1.1 户内给水设计方案3.1.2 户外给水设计方案3.1.3 消防给水设计方案3.2 排水系统设计3.2.1 家庭排水设计方案3.2.2 建造物排水设计方案3.2.3 道路排水设计方案四、设计流程4.1 初步设计4.2 正式设计4.3 施工图设计五、设计计算与分析5.1 给水系统计算与分析5.1.1 给水管道计算5.1.2 水泵选型计算5.2 排水系统计算与分析5.2.1 排水管道计算5.2.2 排水泵选型计算六、设计材料与设备6.1 设计材料6.2 设计设备七、施工方案7.1 施工过程7.2 施工材料与设备7.3 施工安全措施八、预算与进度计划8.1 设计预算8.2 施工进度计划九、质量控制9.1 质量控制措施9.2 质量检测方法附件:1. 示例图纸一2. 示例图纸二法律名词及注释:1. 法律名词一:相关解释说明。
2. 法律名词二:相关解释说明。
模板二:给排水系统设计方案说明一、设计背景与目的1.1 设计背景设计背景的详细描述部份。
1.2 设计目的设计目的的详细说明部份。
二、设计范围2.1 设计范围说明设计范围的详细描述部份。
2.2 设计标准设计标准的具体说明部份。
三、设计方案3.1 给水系统设计3.1.1 户内给水设计方案3.1.2 户外给水设计方案3.1.3 消防给水设计方案3.2 排水系统设计3.2.1 家庭排水设计方案3.2.2 建造物排水设计方案3.2.3 道路排水设计方案四、设计流程4.1 初步设计4.2 正式设计4.3 施工图设计五、设计计算与分析5.1 给水系统计算与分析5.1.1 给水管道计算5.1.2 水泵选型计算5.2 排水系统计算与分析5.2.1 排水管道计算5.2.2 排水泵选型计算六、设计材料与设备6.1 设计材料6.2 设计设备七、施工方案7.1 施工过程7.2 施工材料与设备7.3 施工安全措施八、预算与进度计划8.1 设计预算8.2 施工进度计划九、质量控制9.1 质量控制措施9.2 质量检测方法附件:1. 示例图纸一2. 示例图纸二法律名词及注释:1. 法律名词一:相关解释说明。
给排水及消防设计总说明及给水系统图

给排水设计说明(最全)

给排水设计说明1.设计依据(1)《建筑给水排水设计标准》GB50015-2019;(2)《建筑设计防火规范》GB50016-2014(2018版);(3)《消防给水及消火栓系统技术规范》GB50974-2014;(4)《建筑灭火器配置设计规范》GB50140-2005;(5)《室外给水设计标准》GB50013-2018;(6)《室外排水设计标准》GB50014-2021;(7)《民用建筑节水设计标准》GB50555-2010;(8)《建筑中水设计规范》GB50336-2018;(9)《云南省民用建筑节能设计标准》DBJ53/T-39-2011;(10)《建筑给排水及采暖工程施工质量验收规范》GB50242-2016;(11)《城镇给水排水技术规范》GB50788-2012;(12)《建筑与小区雨水控制及利用工程技术规范》GB50400-2016;(13)《自动喷水灭火系统设计规范》GB50084-2017;(14)《汽车库、修车库、停车场设计防火规范》GB50067-2014;(15)《气体灭火系统设计规范》GB50370-2005;(16)《消防设施通用规范》GB55036-2022;(17)《建筑给水排水与节水通用规范》GB55020-2021;(18)《建筑节能与可再生能源利用通用规范》GB55015-2021;(19)建筑专业提供的各种条件图;2.设计范围设计地块内的生活给水系统、生活热水系统、消防系统、生活排水系统等。
3.工程概况3.1工程名称:建设项目总承包项目;3.2建设地点:开发区;3.3设计内容:新建一栋综合楼的总图、建筑、给排水、电气(含强、弱电)等专业设计,道路广场室外给排水管线和相应配套等设施的初步设计。
3.4总建筑面积:510844.88平方米;地上建筑面积:510844.88平方米;占地面积:54983.10平方米;3.5建筑设计使用年限类别:2类50年。
3.6屋面防水等级:综合楼、水泵房防水等级均为Ⅰ级;3.7抗震设防烈度:7度0.10g;3.8建筑物主要特征见下表:建筑物一览表建筑名称层数(层)建筑功能建筑基底面积(㎡)建筑面积(㎡)结构形式建筑定性建筑高度(m)耐火等级防水等级附属用房1食堂、办公21881.1221794.95框架结构单层公共建筑4.35二级Ⅰ级合计24983.1020844.884.给水系统4.1水源本项目水源取自西北侧市政道路,由市政道路引出两路DN100给水管在场地内形成环状管网,水压为0.30MPa。
初步设计说明(扩初模板)

第五章给排水设计一、设计依据除设计总说明阐述的依据性文件外,尚有:1.《建筑设计防火规范》 GB50016-20062.《室外给水设计规范》 GB 50013-20063.《室外排水设计规范》 GB050014-20064.《建筑给水排水设计规范》 GB 50015-20035.《自动喷水灭火系统设计规范》 GB 50084-2001(2005年版)6.《建筑灭火器配置设计规范》 GB 50140-20057.《湿陷性黄土地区建筑规范》 GB 50025-20048. 建筑专业提供的方案设计图9. 建设单位提供的有关资料。
二、设计范围:室内给水、热水、排水、雨水、消防设计。
三、建筑及场地概述:本项目基地位于大明宫国家遗址公园内,北临殿前东路,西临望仙西路,南接殿前广场西路,东临地块内部车行道路。
在望仙西路下敷设有市政给水、污水、雨水管网。
,该建筑为遗址公园内设的游客服务中心,为钢结构单层建筑,局部二层。
建筑高度13.20m。
四、给水系统:1.水源:水源市取自政给水,拟从基地西侧道路(望仙西路)及基地北侧道路(殿前东路)各引入一条DN150mm的给水管,与基地内环状给水管相连;接管点供水压力为0.30mPa。
在进口处设置水表、阀门、过滤器、倒流防止器等。
2.用水量:(见用水量标表)2.给水系统:根据建筑物的高度、布局,为节能,本建筑给水系统竖向分1个区,由市政给水管直接供给。
4.管材:室内给水管道采用铝合金衬塑管,专用管件热熔连接。
五、排水系统:1.排水体制:室内采用污水、废水合流,雨、污分流排水系统。
室外为雨、污分流排水系统。
2.污水系统1)污水量:生活排水定额按生活用水定额的90%计。
故最大日生活污水排水量约为:75.9m3/d 。
2)污水系统污水由管道收集后排至室外污水管网,立管为伸顶通气。
厨房含油废水经隔油器池处理后排入室外排水管道。
生活污水经化粪池预处理后排入基地西侧道路(望仙西路)下市政污水管网。
建筑工程 给排水专业初步设计详解

建筑工程给排水专业初步设计详解01-主要工作任务“被取消”的初步设计为简化审批流程、加快项目进程,对于民用建筑工程,当有关主管部门在初步设计阶段没有审查要求,且合同中没有做初步设计的约定时,可在方案设计审批后直接进入施工图设计。
单从形式上看,似乎民用建筑工程项目在通过方案设计审批之后就可以直接进行施工图设计,而实际上,虽然没有行政层面的审批,对一些技术要求较高的复杂项目或有外资背景的建设项目来说,初步设计仍是不可或缺的一环。
初步设计主要任务初步设计阶段的主旨是让项目从方案阶段平稳过渡到施工图设计,机电专业做为一个整体,应同步完成下述主要任务:1、落实并解决方案阶段提出的设计重点、难点,若方案有变更或调整,跟进调整;2、对有关政府部门及市政配套公司所提供的有关主要机电系统部分的设计信息进行整理与合并,落实市政管线接驳(容量、接驳口位置、标高等)情况。
澄清各审批部门及市政配套公司所提的意见,判断各相关市政供应单位如供电、供水、燃气、供热、通信等的管线供应方案,并协助业主同相关部门进行协商,以期得到最有利于项目的市政条件;3、将有关政府部门及公共配套公司制定的政策/法规要求,融入机电系统设计之中;4、解答业主、地方政府部门及公共配套公司提出的疑问,在业主向市政单位申请市政供给的过程中,从技术角度给予相关协助;5、针对绿建、海绵、卫生、环评等认证要求,澄清并解决政府部门提出的问题,协助业主获得批准文件;6、根据业主所批准的方案设计,研究并落实可行的机电系统,以改善成本效益,安装施工工序,系统耐久性等;7、计算各系统基本要求,提供用电负荷、供热及供冷负荷、水量计算表等,并向建筑师提供充分的机电系统部分的信息数据,以备建筑师做出初步设计安排;8、根据业主所批准的方案设计对平面布置进一步深化,包括但不仅限于落实机房所占空间、位置、主要设备荷载及运输通道、机电主管道路由;9、提供对建筑外观有影响的设置在室外、屋顶的设备,与建筑师共同制定美化、遮挡方案;10、对地下室、首层、标准层及其他净高控制严格且管道复杂的区域提供净高分析,优化机电管道设计;11、结合室外场地设计,确认覆土深度、降板区域,提供室外管线综合图并予以分析评估,优化室外管线设计;12、协助造价顾问制作成本估算,对技术方案开展价值工程,予以优化技术方案直至满足业主成本要求的控制;13、与相关顾问配合、协调,参加本项目所有与机电有关的会议(包含电话会议)及定期现场会议并提供会议纪要;14、与设计院进行交底,解释有关的机电系统技术问题,以便设计院顺利完成随后的工作。
给排水初步设计说明模板

给排水初步设计说明模板第五章给水排水工程设计5.1工程概况8、1、本项目位于//////////,设计为1栋地上2层的综合楼。
项目总建筑面积1780㎡,建筑密度20.60%,容积率0.41,绿地率35% 5.2设计范围给排水工程设计内容主要是小区内外给排水系统及建筑内的给排水系统。
5.3设计依据1、《建筑给水排水设计规范》(GB50015-2003 )(2009年版);2、《住宅建筑规范》(GB50368-2005);3、《住宅设计规范》(GB50096-2011);4、《室外给水设计规范》(GB50013-2006);5、《室外排水设计规范》(GB50014-2006)(2014年版);6、《消防给水及消火栓系统技术规范》(GB50974-2014);7、《建筑设计防火规范》(GB50016-2014); 8、《建筑灭火器配置设计规范》(GB50140-2005); 9、《民用建筑节水设计标准》(GB50555-2010);10、《民用建筑太阳能热水系统应用技术规范》(GB50364-2005); 11、《生活饮用水卫生标准》(GB5749-2006); 12、《二次供水工程技术规程》(CJJ140-2010); 13、《城镇给水排水技术规范》(GB50788-2012); 14、《城市工程管线综合规划规范》(GB50289-98);15、《全国民用建筑工程设计技术措施-给水排水》(2009年版); 16、《全国民用建筑工程设计技术措施-节能专篇》(2007年版); 17、甲方提供的设计资料、现状图等。
5.4给水工程 5.4.1供水概况给水水源将///////的市政给水管,给水管径为DN150。
水压0.30Mpa,水质符合现行的国家《生活饮用水卫生标准》(GB5749-2006),可满足小区生活及消防用水需求。
室内采用上行下给枝状供水至各用水点。
5.4.2最高日用水量根据《室外给水设计规范》(GB 50013-2006)的规定,小区用水量包括公共建筑用水量、绿化用水量、道路广场用水量、管网漏失和未预见用水量等。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
一.设计依据:
1.《建筑给排水设计规范》(GB50015-2003)(2009年版)
2. 《室外给水设计规范》(G500B13—2006)
3. 《室外排水设计规范》GB 50014-2006(2014年版)
4. 《建筑设计防火规范》(GB50016-2014)
5.《消防给水及消火栓系统技术规范》(GB50974-2014)
6. 《自动喷水灭火系统设计规范》(GB50084—2001)(2005年版)
7. 《建筑灭火器配置设计规范》 GB50140-2005
8. 《汽车库、修车库、停车场设计防火规范》(GB50067-2014)
9. 甲方提供的设计基础资料和技术要求;
10. 建筑专业提供的图纸和其他资料。
二.给水设计
1.给水水源情况简述:
小区给水水源为城市自来水,拟由小区南侧规划路引入一给水管,为本小区供水。
2. 给水用水量估算:
生活最高日用水量为234.0 m3/d,生活最大小时用水量为33.7m3/h。
3. 给水系统
市政给水管服务压力按0.30MPa进行考虑。
给水系统不分区,都由变频调速泵组直接供水,局部超压楼层分层设置减压阀。
生活水池有效容积为36m3,采用不锈钢成品水箱。
4. 给水管材
小区地下给水管网采用钢丝网骨架增强复合塑料管,电热熔连接;各建筑单体内的给水立管及管径>50mm的给水横干管采用钢塑复合管,沟槽式卡箍连接及丝接;各卫生间内给水支管统一采用PP-R 管,热熔连接。
5. 给水水表设置原则
小区给水引入管处设置总水表,在总水表后设置倒流防止器。
三.排水设计
1. 排水体制
小区内的排水体制为完全的雨水污水分流制。
2. 排放出路
小区雨、污水拟分别排放至北侧规划路和西侧规划路市政雨、污水管道。
3雨水系统
3.1 雨水量计算及参数选用
屋面雨水设计重现期为5年,雨水系统与溢流设施的总排水能力不小于50年重现期的雨水量,室外场地雨水设计重现期P为2年。
因无河源地区暴雨强度公式,套用深圳暴雨强度公式:q=975(1+0.745lgP)/t^0.442(升/公顷·秒)
Q=ψ·q·F(L/s)
降雨历时:t=t1+mt2
t-降雨历时(min)
t1-地面集水时间(min)
t2-管内雨水流行时间(min)
m-折减系数,m=2(小区干管)
径流系数,小区综合取值ψ=0.65。
3.2 雨水管道布置
小区沿道路设置雨水管和雨水口,收集屋面及路面雨水,排放至北侧规划路和西侧规划路市政雨水管道。
4. 污水设计
4.1 污水设计量
按小区生活给水用水量的95%考虑,即污水总量为222.3m3/d。
4.2 污水管道布置
污水管道根据高水高排,低水低排的原则,收集各建筑单体排放的污水,经过化粪池后方可排入市政污水管道。
5.排水管材选用
室内雨水污水管材均采用承压UPVC排水管,粘接;集水坑潜污泵压力排水管采用钢塑复合管。
室外排水管d<1000mm采用高密度聚乙烯(HDPE)中空壁缠绕管,柔性橡胶圈接口;d≥1000mm采用承插式钢筋混凝土排水管,国家Ⅱ级管口,雨水管为水泥砂浆接口。
消防专篇-给排水
消防设计严格遵循“预防为主,防消结合”的方针,采取行之有效的消防措施,做到安全适用、技术先进、经济合理。
1. 各栋的消防水量如下:
根据经济技术指标,小区同一时间内的火灾次数按一次计。
由于小区只有一路进水,地下水池保存室外消防用水,小区设置消防取水口。
2. 地下消防水池总容积为540m3,储存了二小时室内外消火栓用水量和一小时自动喷淋用水量。
3. 高位消防专用水箱容积为18m3,满足初期火灾消防用水,设置于最高栋屋面。
4. 室内消火栓系统:
(1)地下消防水泵房设有一组消火栓系统给水设备,配置包括2台消火栓泵,Q=30L/S,H=50m,一用一备。
2台消防稳压泵,Q=1.00L/S,H=50m,一用一备;隔膜式气压罐Φ800mm一座。
消火栓布置保证室内任何部分均有两股充实水柱同时达到,充实水柱不小于10m。
5. 湿式自动喷水灭火系统:
(1)本建筑地下车库设置自动喷水灭火系统。
按照《自动喷水灭火系统设计规范》(GB50084-2001)(2005年版)规定,采用中危险级II级,喷水强度8L/min.m2,作用面积160 m2,喷头工作压力0.10Mpa,自动喷淋系统设计流量为30L/s。
(2)地下消防水泵房内设置两台自动喷淋水泵, Q=30L/S,H=60m,一用一备;另设置两台自动喷淋稳压泵,Q=1.00L/S,H=80m,一用一备;一座隔膜式气压罐φ800mm。
6. 辅助灭火设施:采用手提式磷酸铵盐干粉灭火器,每层消防箱下方设配置点,每处2具。
在灭火器保护距离不足规范要求时需增设灭火器,使满足规范要求。
7. 采用的闸阀, 除图中专门注明者外, 一般在泵房内及消火栓管道上为明杆闸阀, 其他部位可为暗杆闸阀(带开启标志)。
自动喷水管道上的阀门一律采用信号闸阀。
8.上述各消防系统分别根据用水量设置消防水泵接合器。
9.室内消火栓管和自动喷淋管均采用国标内外壁热镀锌钢管,口径≤100mm的采用丝扣连接,口径>100mm的采用沟槽式管件连接。
10. 本工程所采用的消防设备和器材,必须经国家有关部门鉴定批准,并经市公安消防局核准注册,消防产品应具有入网许可证。
