FG系列风管机选型手册
格力风管机参数表
格力A2系列风管机参数 表一 型号 FGR2.6H/A2 FGR3.5H/A2 FGR5.0H/A2 FGR6.5/A2 FGR7.5/A2-N3 FGR10/A2-N4 FGR12/A2-N4 FGR12H/A2-N4 FGR14H/A2-N4
表三 型号 FGR2.6Pd/E(S)Na FGR2.6Pd/ENa FGR3.5Pd/E(S)Na FGR3.5Pd/ENa FGR5.0Pd/E(S)Na FGR5.0Pd/ENa FGR7.2Pd/E(S)Na
铜管规格 Φ6.35-Φ9.52 Φ6.35-Φ9.52 Φ6.35-Φ12.7 Φ6.35-Φ12.7 Φ6.35-Φ12.7 Φ6.35-Φ12.7 Φ6.35-Φ15.9 Φ6.35-Φ15.9
外机制热输入功率Kw 0.76 0.94 1.16 1.71 2.16
空开容量A 13 13 16 20 25
接地线最小规格 2.5 2.5 2.5 4 4
电源线最小规格 1.5 1.5 1.5 2.5 2.5
风量2 450 520 700 1000 1100 1500 1700 2000 2000
内机输入功率Kw 0.06 0.08 0.12 0.17 0.17 0.25 0.25 0.45 0.5
电加热Kw 0.86 0.88 1.62 2.27 2.27 3.85 3.85 4.05 4.1
外机制冷输入功率Kw 0.94 1.32 1.98 2.33 2.68 3.76 4.85 4.55 5.2
外机制热输入功率Kw 0.84 1.12 1.78 2.13 2.23 3.25 4.65 3.75 4.7
FG系列风管机选型手册
目录一、产品型号表示方式FG□□□□□/□□□补充代号控制方式静压类型制冷量电源类型机组类型风管送风式◇标准型号含义◇型号示例：FGR20H/A：表示名义制冷量为20kW的高静压风管送风式热泵型空调机组。
FGR20H/A(I)：表示名义制冷量为20kW的高静压风管送风式热泵型空调机组的室内机。
FGR20/A(O)：表示名义制冷量为20kW的风管送风式热泵型空调机组的室外机。
二、产品特点格力FG系列风管送风式空调机组，是本公司自主研制开发的新型商用吊顶式空气处理机组，它结合了中央空调的舒适、高档和小型分体家用空调机安装方便、灵活等优势。
它具有以下特点：◇标准化设计：同一制冷量室外机组可灵活配置高静压、普通静压、低静压三种室内机组，能满足不同送风需求，极为方便。
◇密封结构设计：独有的交错密封结构设计保证面板和箱体框架紧密结合，空气渗透量最小。
所有接缝完全采用特殊防潮垫片或橡胶密封。
在室内机高效过滤系统中采用特制低泄露率的过滤器框架。
◇排水方便：室内机底部接水盘一定斜度，保证全部排出冷凝水，防止水分积滞。
◇保温材料性能优良：室内机采用优质保温材料，防潮、不腐烂、不滋生细菌、不产生化学气体、不掉下碎屑、同时具有高热阻、隔噪音、避震动等性能。
◇运行可靠：采用全套优质制冷配件。
所有部件均经科学设计、精密加工，整个系统经严格试验检验，故机组性能优良，运行可靠，持久耐用。
◇高效节能：换热器采用亲水膜翅片，换热效率增加20％，缩小机组的体积，也减轻了机组的重量；优质的保温材料使保温效果提高了15％。
◇远距离送风：高静压配置的室内机，可实现远距离的风管送风。
◇室内空气品质好：机组送风管可接多个风口，使室内空气的温、湿度均匀，并且回风管可接入新风，提高室内空气的品质。
◇使用方便：机组结构设计科学，安装、检测、维修、保养极为方便。
适用场所：FG系列风管送风式空调机可广泛适用于小型超市、连锁店、宾馆、酒楼、餐厅、办公室、会议室等。
直流变频风管机说明书
用户须知
1）使用本机前请仔细认真的阅读本手册，并按手册指导正确操作。 2）特别提醒您注意以下两个标识的意义：
警告！：表示如操作不当，有可能会造成人员伤亡或严重伤害的标志。 注意！：表示如操作不当，有可能会造成人员伤害或财物损坏的标志。
安装使用说明书
直流变频风管送风式空调机组
适用机型： FGR2.6Pd/E(S)Na，FGR2.6Pd/ENa FGR3.5Pd/E(S)Na ，FGR3.5Pd/ENa FGR5Pd/E(S)Na，FGR5Pd/ENa FGR7.2Pd/E(S)Na，FGR7.2Pd/ENa
珠海格力电器股份有限公司
二、线控器操作指南
1、外观介绍
XK1 0
2、线控器液晶图示
图 4 线控器外观
线控器液晶图示说明：
图标
显示名称
扫风
新风
睡眠
自动模式
制冷模式
除湿模式
送风模式
制热模式
图 5 线控器液晶图示 显示内容说明 扫风开关显示。
新风模式（模式 1 ～ 10）。 睡眠开关显示。
自动模式图标显示。 制冷模式图标显示。 除湿模式图标显示。 送风模式图标显示。 制热模式图标显示。
三、遥控器操作指南������������������������������������������������������������� 15 1、遥控器各按键的名称及作用������������������������������������������������� 15 2、运行操作指南—一般步骤（如图 21）���������������������������������������� 17 3、运行操作指南—可选步骤（如图 22）���������������������������������������� 17 4、特殊功能介绍������������������������������������������������������������� 17 5、遥控器电池更换及注意事项������������������������������������������������� 18

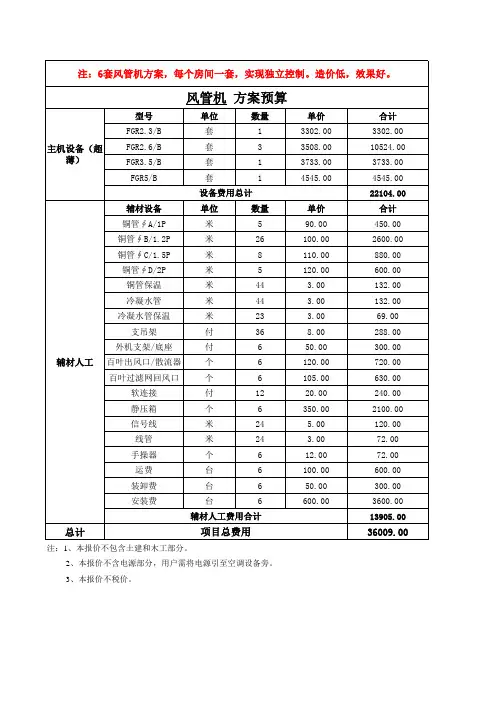

风管机报价方案--6套机器
主机设备 （超薄）
辅材人工
百叶出风口/散流器 百叶过滤网回风口 软连接 静压箱 信号线 线管 手操器 运费 装卸费 安装费
辅材人工土建和木工部分。
项目总费用
36009.00
2、本报价不含电源部分，用户需将电源引至空调设备旁。 3、本报价不税价。
注：6套风管机方案，每个房间一套，实现独立控制。造价低，效果好。
风管机 方案预算
型号 FGR2.3/B FGR2.6/B FGR3.5/B FGR5/B 单位 套 套 套 套 设备费用总计 辅材设备 铜管∮A/1P 铜管∮B/1.2P 铜管∮C/1.5P 铜管∮D/2P 铜管保温 冷凝水管 冷凝水管保温 支吊架 外机支架/底座 单位 米 米 米 米 米 米 米 付 付 个 个 付 个 米 米 个 台 台 台 数量 5 26 8 5 44 44 23 36 6 6 6 12 6 24 24 6 6 6 6 单价 90.00 100.00 110.00 120.00 3.00 3.00 3.00 8.00 50.00 120.00 105.00 20.00 350.00 5.00 3.00 12.00 100.00 50.00 600.00 数量 1 3 1 1 单价 3302.00 3508.00 3733.00 4545.00 合计 3302.00 10524.00 3733.00 4545.00 22104.00 合计 450.00 2600.00 880.00 600.00 132.00 132.00 69.00 288.00 300.00 720.00 630.00 240.00 2100.00 120.00 72.00 72.00 600.00 300.00 3600.00 13905.00
FG系列风管机选型手册
目 录一、产品型号表示方式补充代号 控制方式 静压类型 制冷量 电源类型 机组类型 风管送风式 ◇ 标准型号含义◇型号示例：FGR20H/A：表示名义制冷量为20kW的高静压风管送风式热泵型空调机组。
FGR20H/A(I)：表示名义制冷量为20kW的高静压风管送风式热泵型空调机组的室内机。
FGR20/A(O)：表示名义制冷量为20kW的风管送风式热泵型空调机组的室外机。
二、产品特点格力FG系列风管送风式空调机组，是本公司自主研制开发的新型商用吊顶式空气处理机组，它结合了中央空调的舒适、高档和小型分体家用空调机安装方便、灵活等优势。
它具有以下特点：◇标准化设计：同一制冷量室外机组可灵活配置高静压、普通静压、低静压三种室内机组，能满足不同送风需求，极为方便。
◇密封结构设计：独有的交错密封结构设计保证面板和箱体框架紧密结合，空气渗透量最小。
所有接缝完全采用特殊防潮垫片或橡胶密封。
在室内机高效过滤系统中采用特制低泄露率的过滤器框架。
◇排水方便：室内机底部接水盘一定斜度，保证全部排出冷凝水，防止水分积滞。
◇保温材料性能优良：室内机采用优质保温材料，防潮、不腐烂、不滋生细菌、不产生化学气体、不掉下碎屑、同时具有高热阻、隔噪音、避震动等性能。
◇运行可靠：采用全套优质制冷配件。
所有部件均经科学设计、精密加工，整个系统经严格试验检验，故机组性能优良，运行可靠，持久耐用。
◇高效节能：换热器采用亲水膜翅片，换热效率增加20％，缩小机组的体积，也减轻了机组的重量；优质的保温材料使保温效果提高了15％。
◇远距离送风：高静压配置的室内机，可实现远距离的风管送风。
◇室内空气品质好：机组送风管可接多个风口，使室内空气的温、湿度均匀，并且回风管可接入新风，提高室内空气的品质。
◇使用方便：机组结构设计科学，安装、检测、维修、保养极为方便。
适用场所：FG系列风管送风式空调机可广泛适用于小型超市、连锁店、宾馆、酒楼、餐厅、办公室、会议室等。
风机盘管选型及应用手册
风机盘管选型及应用手册风机盘管作为中央空调系统的末端设备，在众多的公共场所采用，主要有如下优点：自成单元，调节灵活。
风机盘管为三档变速，且水路系统可根据用户室温设定情况，采取冷热水自动控制温度调节阀调节，从而使各房间可独立调节室温，以满足不同空调使用用户的需求。
可广泛应用半集中式的空调系统上，如宾馆、医院、公寓、别墅、办公大楼等处。
根据国标GB/T19232《风机盘管机组》机组命名表示方法如下：可选配件：电动二通阀二通阀电动阀是中央空调系统配套产品，由驱动器与阀体两部分组成，电动阀可与温控器配套使用，由温控器控制电动阀电机，使阀门开或关，实现管道冷水或热水的通或断，以实现温度的自动调节。
电动三通阀电动三通阀适用于把一种流体通过三通阀分成二路流出或是把两种流体经三通阀合并成一种流体的场合。
它通过改变水流量来调节、控制室内温度，是一种经济节能产品。
Y形过滤器Y形过滤器适用于各种供水系统、工艺水系统及工业冷却水系统，特别是24小时连续运行的不停机系统，可以滤去水中的各种机械杂质，确保系统设备的安全可靠运行。
球阀球阀是用带有圆形通道的球体作启闭件，球体随阀杆转动实现启闭动作的阀门。
球阀的启闭件是一个有孔的球体，绕垂直于通道的轴线旋转，从而达到启闭通道的目的。
系统原理图：卧式暗装风机盘管机组，它是由小型通风机、电动机和盘管（空气换热器）等组成的空调末端装置之一。
盘管管内流过冷冻水或热水时与管外空气换热，使空气被冷却去湿或加热来调节室内的空气参数。
机组内部的电机多为单向电容调速电机，可以通过调节电机输入电压使风量分为高、中、低三档，因而可以相应地调节机组的供冷（热）量。
机组结构：机组选型：选型注意事项：a、风机盘管国家标准的要求：风机盘管机组标准中规定了风机盘管的各项性能指标，现将部分内容摘录如下。
风机盘管机组标准主要性能指标：b、风机盘管风量一定，供水温度一定，供水量变化时，制冷量随供水量的变化而变化，根据部分产品性能统计，当供水温度为7℃，供水量减少到80%时，制冷量为原来的92%左右，说明当供水量变化时对制冷量的影响较为缓慢。
格力超薄风管机使用安装说明书
13
6 设定温度显示
14
7 化霜状态显示
15
8 定时时间显示
16
遥控接收头
模式键
设定温度增加键 设定温度减少键 风速键 睡眠键 定时键 开/关键
3
线控器操作指南
1） 开/关机（图 2） 按下开/关键，本机组将会启动。 再一次按下开/关键，本机组将停止。
2）风扇控制（图 3）（图中所示为有关显示区域，以下同） 每一次按下风扇控制键时，风扇速度按如下顺序变化：
送风、自动模式无睡眠功能。
图5
5）运行模式设置（图 6） 每一次按下本键，操作模式按如下顺序变化：
→制冷→除湿→送风→制热→自动
制冷模式时，制冷显示 将点亮，温度必须设定成比现
自动
在的环境温度低。如果设定成比现在环境温度高，本机将
不会进入制冷方式而将只会有风扇动作。
化霜
除湿模式时，除湿显示 将点亮。内风机在一定温度范
→低速→中速→高速→自动→
除湿模式中：风扇速度会自动设定为低速。
3）温度调节（图 4） 按下温度调节键，
▲：用以使设定温度增加； ▼：用以使设定温度减少。 （按下一次本键时，温度将以 1℃为单位增加或减少。）
各种模式下温度设定范围：
制热 -------- 16℃～30℃ 制冷 -------- 16℃～30℃ 除湿 -------- 16℃～30℃ 送风 -------- 不能进行温度的设定 自动 -------- 不能进行温度的设定
14
机
室内机组水平检验
15
安
冷凝水管的安装与测试
16
装
连接管选配及其保护层的安装
17
指
线控器的安装
GDF管道风机性能参数及安装尺寸
GDF管道风机一、特点GDF系列离心式管道风机，系本公司吸取国外先进技术的基础上加以改进制成的新型产品，该产品可直接与风管连接，性能好，运行平稳，噪声低，结构合理紧凑，安装方便，是九十年代填补国内空白替代进口产品。
二、型号结构叶轮由多个前向圆弧铝合金叶片、前盘、后盘组成，均采用机械化模具制作而成，并经静、动平衡校验，运转平稳可靠，具有良好的空气动力性能。
机壳采用镀锌钢板或不锈钢板，经机械化模具加工后点焊接而成。
结构牢固、合理紧凑。
电机支座采用镀锌经机械化模具制作成形。
电机均用单支撑外旋电机，叶轮固定在电机外壳上，点击支撑端固定在电机支座上，电机支座固定在机壳顶板上，由电机外壳旋转直接驱动叶轮运转。
三、风机用途该产品可广泛用于宾馆、商场医院、影剧院、歌舞厅、礼堂、大专院校和科研单位，以及工业与民用建筑内的同风换气。
四、使用条件输送气体的种类：空气和其他不自然的、无腐蚀性的、对人体无害的气体气体内的杂质：气体内不许有粘性物质，所含的尘土及硬颗粒物大于120mg/m3.气体温度使用范围：-20℃~80℃。
该系列风机仅使用在室内安装，并应按样本主视图方位安装，不得上下颠倒安装，不准侧立安装，否则会影响电机使用寿命。
如需装于室外，必须考虑电机的防雨措施。
五、设计选用说明该管道风机属前向多翼型离心通风机，在相同风量，分压情况下，其噪声比轴流风机低的多。
本系列风机的风量、风压、噪声等参数是根据许多工程实际需要提出的，广泛适用于公共场所的送、排风系统。
在该风机外壳顶面上标有出风方向的箭头，可避免反向安装，保证送、排风系列的下正常使用。
当被输送低温空气有可能造成机壳和管道外表面结露时，应设计保温层。
风机的噪声是在额定风量、风压未接风管时距进风口一米处测得的平均数，配有进、排风管，则噪声将有所衰减。
对于噪声要求较高的场合，应在进、排风管道上配置消声弯头或消声器。
风机配用单相（200v）电机的电源接线图放置在风机电源接线盒内。
格力风管机组
B系列超薄风管机的优势 可选断电记忆功能
断电记忆功能是指空调运行时，如电源被切断，控制器会 记忆调电前的运行状态（如设定温度、风速、是否开机 等），在来电时自动开启空调，恢复到断电前的运行状态。 格力考虑到不同用户的需求，可以通过手操器取消断电记 忆的功能
风管送风机组
小风管机与家用机比较
风管送风机组
比较一：送风均匀，舒适度高
家用机，包括壁挂机、柜机在很大场所有其适用范围，也是市场 的主打机型，但是风管机在很多场所能发挥其自身的优势，现在我们逐 一来介绍这些特点。
如右图所示一个幼稚园， 用传统的柜机或者壁挂 机，由于其送风距离不 远，很难达到整个场所 的温度均匀，就会造成 放置空调的一侧温度能 达到要求，而在远处， 则达不到我们的要求， 这点，很难通过传统的 家用空调来解决。
风管送风机组
家用型风管机型号
系列 A1系列
B系列超薄
机组型号 FG(R)2.6H/A1 FG(R)3.5H/A1 FG(R)5.0H/A1 FG(R)6.5H/A1 FG(R)7.5H/A1 FG(R)6.5/A1 FG(R)7.5/A1 FG(R)2.3/B FG(R)2.6/B FG(R)3.5/B FG(R)4.5/B FG(R)5.0/B FG(R)6.5/B
静压，噪音小。工程上如果需要可以通过更改接线的方法， 使用超高档。
风管送风机组
比较五：集中控制，方便操作
在一个空间里 安装多台空调 时，使用集中 控制器可以控 制最多16台机 组，其管理和 操作极其方便。
FGR2.6H/A
风管机1
FGR6.5/A
风管机2
FGR12/A
风管机16
电话线座
电话线座
最长距离1200m
风管选型
风管机的选取与空调系统设计2007-10-05 22:30:22| 分类：默认分类|字号大中小订阅风管机主要应用在空调房间面积较大（60平方米以上）或空调房间面积较小（15~30平方米）但房间较集中的场合。
一、风管机（室内机）的几项主要参数：1、名义制冷/热量（对房间的放冷/热量）：千瓦2、总送风量（立方米/小时或每立升）3、机外静压（帕）4、送风机配电机的功率（千瓦）5、风管机机外余压和送风量的曲线图表6、机器安装重量和外形尺寸。
二、风管机的选择可以根据房间的冷/热负荷或循环风量二种方法进行选择，且这两种方法可进行相互校验。
1、根据房间的冷/热负荷来选择所需机型。
下面是几种常用场所的冷负荷：（仅作参考）项目冷负荷超市（层高在4.5米以下）180~220W/M2超市（层高在4.5米以上）220~260W/M2灯饰区240~260W/M2 办公楼、写字楼110~120W/M2有一面外墙100~110W/M2 家居有二面以上外墙120~140W/M22、根据房间所需的循环风量选择机型房间总的循环风量可按下式进行计算：Q=n*A*B*HQ——总的循环风量n——房间的换气次数A——房间的长度B——房间的宽度H——房间的高度一些常用场所的换气次数（仅供参考）项目换气次数（n/h）一般办公室及住宅5~8大商场3~4厨房及餐馆30~40在我们用以上的某一种方法进行机器选型后，可利用另一种方法进行校验。
例如：在用方法一选择机器后，根据所选机器的风量，再利用方法二对换气次数进行较核，若换气次数在以上范围内，则说明所选空调可行。
三、风管机管道的计算在机器型号选定之后，进行风道设计时应注意以下几点：1、所给风机的风量、风压及风机的轴功率应满足以下条件：—————————————（1）式中：Nz——风机所需轴功率，WQ——风机输送风量，M3/hη——风机的全压效率（即风机本身的效率），取80~90%ηW——风机的机械效率（即联接效率），见下表传动方式电动机直联联轴器联接三角皮带传动ηW 100 98 95配用电动机功率NN=K*Nz———————————（2）式中K——电动机容量安全系数，常取为1.15~1.3在实际应用中，常根据机器名牌上给出的电动机功率根据（2）式求出Nz，再根据（1）式对所选用的风管机的风压、风量进行进一步的校核，以确保管路很长时能够有足够的风压。
风管机设计选型(格力)
风管压头计算
型号 风管 阻力 FGR2.6、3.5H/A1 5pa/m FGR5H/A1 5pa/m FGR6.5A1 5pa/m FGR7.5A1 5pa/m 机外 静压 10 20 25 30 风管最大 长度 2 4 5 6
FGR10-14A1 FGR10-12H/A1
客厅
30
200
6000
根据冷负荷选择B系列超薄风管机FGR6.5/B。
设备选择时注意事项
1、冷量不足：这个问题是目前用户投诉 最多的一个问题。 2、风量偏小：目前我们建议6m2以下的 房间选用FGR2.3/B,6-10m2的都选用 FGR2.6/B。
3、机外余压：实际施工中风管接的过长， 导致风口没有风。 4、噪声问题：这是目前被投诉的一个要 点。造成这一问题的原因多数在于安装 责任心不强，造成产品质量不稳定。在 卧室、客厅等噪声要求较高的房间，面 积较大时，用两台小设备代替一台大设 备。
A1系列风管机送风图例
（一）风管计算
主风管风速为5-8m/s 支风管风速为2-5m/s 风管长宽比≤4 风管截面面积=风量/风速 国标规定风管尺寸：120 160 200 250 320 400 500 630 800 1000 1250 1400 1600 2000
（二）气流组织形式
双层百叶送风口 1、侧送侧回
注：以上报价不含主机电源部分以及配电箱（柜）。
1734.37
四、别墅中央空调设计 （A1、B系列风管机设计）
建筑图纸
负荷计算
楼 层 房间 名称 面积 m2 客厅 1F 餐厅 老人房 卧室1 书房 2F 卧室2 主卧 小 计 11.0 32.0 165 180.0 200.0 1980.0 6400.0 32,530 FGR2.6H/A1 FGR3.5H/A1 1 2 8 2,600 3,500 2,600 7,000 34,200 236 219 207 38.0 35.0 15.0 16.0 18.0 冷指 标 w/m2 210.0 210.0 180.0 180.0 180.0 冷量 w 7980.0 7350.0 2700.0 2880.0 3240.0 FGR7.5/A1 FGR7.5/A1 FGR2.6/B FGR3.5/B FGR3.5/B 1 1 1 1 1 室内机 型号 台数 单台制冷量W 7,500 7,500 2,600 3,500 3,500 总制冷量W 7,500 7,500 2,600 3,500 3,500 室内机容量 单位 制冷量 W/m2 197 214 173 219 194
格力风管机参数表
1119*185*491
760*540*255
700
FGR6.5/B1
1439*185*491
950*700*340
1000
表二
型号
铜管规格
静压Pa
内机输入功率Kw
电加热Kw
外机制冷输入功率Kw
外机制热输入功率Kw
FGR2.3/B1
Φ6Φ9.52
0
0.04
0.94
0.78
0.76
FGR2.6/B1
20
0.08
0.88
1.32
1.12
FGR5.0H/A2
Φ6Φ12
20
0.12
1.62
1.98
1.78
FGR6.5/A2
Φ9.52Φ16
25
0.17
2.27
2.33
2.13
FGR7.5/A2-N3
Φ9.52Φ16
30
0.17
2.27
2.68
2.23
FGR10/A2-N4
Φ12Φ19
30
0.25
3.85
Φ6.35
Φ12.7
20
0.08
0.07
1.30
1.15
FGR3.5Pd/ENa
Φ6.35
Φ12.7
20
0.08
0.07
1.30
1.15
FGR5.0Pd/E(S)Na
Φ6.35
Φ12.7
20
0.09
0.08
1.77
1.91
FGR5.0Pd/ENa
Φ6.35
Φ12.7
20
0.09
0.08
风管机设计与选型（基础版）
风管机设计与选型（基础版）本课件作者：格力。
设计所需办公用品：1、CAD软件2、鸿业暖通软件（天正、浩晨）3、甲方提供的完整的CAD建筑图（装饰吊顶图）4、直尺、三角板、量角器5、设计手册6、五金手册7、预算软件 EXCEL、宏业清单设计前准备工作，了解工程概况：1、建筑的功能：酒店、办公室、KTV、洗浴中心；2、建筑的朝向；3、甲方的要求（经济、系统选择倾向）；4、外机位置；5、甲供电源（是否有三相电）；6、现场勘查：对外部环境了解，外机吊装，电梯大小（针对高层建筑）；基础知识介绍空调系统分类：氟系统和水系统氟系统：主机（室外机）与末端（室内机）之间是采用铜管相连，而铜管内部通过的是氟里昂，即：以氟作为冷（热）源的载体。
所以称之为氟系统。
水系统：主机（室外机）与末端（风机盘管）之间采用水管（可用：PP-R管、镀锌钢管、无缝钢管等）相连，而水管内部通过的是水，即：以水作为冷（热）源的载体。
故称之为水系统。
风系统：用风管（镀锌铁皮）来连接室内机和送、回风口的系统。
冷负荷：为维护室温恒定，空调设备在单位时间内必须从室内带走的热量。
热量是通过墙体传热，灯具散热，人体散热带入空气中。
风量：根据空气的焓湿图进行计算，通过设备进行查询。
室外空气计算参数：由当地的气候条件决定。
室内空气计算参数季节温度℃相对湿度% 风速m/s 夏季22-28 40-65 ≤0.3冬季18-24 30-60 ≤0.2设计步骤：冷负荷计算→设备选型→风系统设计→冷媒系统设计。
工作流程：负荷计算与设备选型民用建筑空调面积冷指标（推荐）房间类型冷负荷指标（w/m2）房间类型冷负荷指标（w/m2）办公室120-220 门厅、中庭110-180 百货商场180-300 走廊90-120 旅馆客房100-180 室内游泳池220-360 会议室220-320 图书阅览室100-150 舞厅（交谊舞）220-280 陈列室展览厅160-260 舞厅（迪斯科）280-350 会堂、报告厅200-260 酒吧150-250 体育馆200-280西餐厅200-250 影剧院观众厅220-350 中餐厅宴会厅220-360 影剧院休息厅250-400 健身房保龄球150-250 医院病房100-180 理发、美容150-280 医院手术室150-500 管理、接待110-150 公寓、住宅100-200 空调负荷计算：单位面积冷负荷指标法Q=Q’*SQ：建筑物空调房间总冷负荷 (w)Q’：冷负荷指标 (w/m2 )S：空调房间面积 (m2 )如：成都地区冷负荷指标客厅180-230w/m2餐厅200-230 w/m2卧室160-180w/m2办公室180-200w/m2设备选型冷负荷（w）面积（m2）冷负荷指标（w/m2）客厅30 200 6000根据冷负荷选择B系列超薄风管机FGR6.5/B。
格力D系列风管机资料
818
37.0
1133
41.3
748
35.9
2
1043
39.0
1
932
35.9
12kW
风档
超强 5 4 3 2 1
A2 系列
风量
噪音
m³/h
dB(A)
2048
54.9
1587
48.9
1262
43.2
1024
38.3
D 系列 二级能效
风量
噪音
m³/h
dB(A)
2238
49.4
2081
47.0
1925
45.2
一种低噪声离心风机蜗壳
蜗壳外观专利 一种接水盘固定结构
TSJ80.V1
六、产品对比 1、新产品对比老产品有何不同和优势？
项目
A2 系列产品
D 系列产品
产品冷量 2.6~14kW
2.6~14kW
手操器
8 个按键，功能多，例如集 8 个按键，功能多，例如集
中控制、主副手操器等
中控制、主副手操器等
通讯线
TSJ80.V1
四、功能特点 1. 紧凑型内机壳体
D 系列风管机内机深度 754mm，厚度为 300mm，壳体小巧适用于各种安装环境。
项目型号 FG(R)2.6/D(I) FG(R)3.5/D(I) FG(R)5/D(I)
FG(R)6.5/D(I) FGR7.5/D-N2(I) FG(R)7.5/D-N3(I) FGR12/D-N2(I) FG(R)12/D-N4(I) FGR14/D-N2(I) FG(R)14/D-N4(I)
风量
噪音
m³/h
dB(A)
2521
格力空调风管机FGR5B参数
3
型号 kW kW kW kW
FG5/B 5 2
Байду номын сангаас
FGR5/B 5 5.6(7.1) ①
2 1.849(3.349 ) ② 220V～ 50Hz 220V～ 50Hz FG5/B(I) 700 三速直驱 0 0.04 42/35 1367 185 510 G3/4” 22 FGR5/B(I) 700 三速直驱 0 0.04(1.54) ② 42/35 1367 185 510 G3/4” 22
FG5/B(O) FGR5/B(O) 全封闭旋转 全封闭旋转 式 式 1.5 1.5 1.96 56 760 530 320 40 Φ6 Φ 12 螺纹连接 1.96 1.809 56 760 530 320 40 Φ6 Φ 12 螺纹连接
约克风机盘管参数、空调箱选型尺寸计算表
高静压机型 设计温度参数26℃/20℃，制冷5℃温差，进水温度7℃和60℃时
风机
机外静 压
电源
功率
Pa V-Φ-HZ W
30 30 30 30 30 30 30 30 30 30
220-122050-122050-122050-122050-122050-122050-122050-122050-122050-1-
FCU10S FGFC-10-3S 1290
FCU12S FGFC-12-3S 1530
FCU14S FGFC-14-3S 1790
标准机型 设计温度参数27℃/19.5℃，制冷5℃温差，进水温度7℃和60℃时
风机
机外静 压
电源
功率
Pa V-Φ-HZ W
12 12 12 12 12 12 12 12 12 12
显热 KW 1.11 1.46 2.03 2.70 2.99 3.52 4.21 5.13 5.70 6.83
冷盘管（中档）
进出水 温
进风参数
℃ DB ℃ WB ℃
7/12 27 19.5
7/12 27 19.5
7/12 27 19.5
7/12 27 19.5
7/12 27 19.5
7/12 27 19.5
进出水 温
进风参数
℃ DB ℃ WB ℃
7/12 27 19.5
7/12 27 19.5
7/12 27 19.5
7/12 27 19.5
7/12 27 19.5
7/12 27 19.5
7/12 27 19.5
7/12 27 19.5
7/12 27 19.5
7/12 27 19.5
工作压 力 MPa 1 1 1 1 1 1 1 1 1 1
科龙风管机技术服务手册
技术服务手册一、产品篇1、产品种类2、产品命名规则3、产品特点4、产品技术参数表5、产品性能修正表6、产品工作原理及控制工作原理机组的控制7、机组安装要求二、控制篇1、线控器的操作三、维修篇1、机组故障表2、典型故障排查3、维修案例4、机组配电5、关键部件及拆装6、爆炸图及零部件清单科龙风管机是科龙户式中央空调的系列产品之一，他把中央空调领域里的先进制冷技术和各种空气处理形式相结合,打破了传统中央空调及家用空调之间的界河。
该产品博采众长，汇聚了国内外同类产品的优点，通过工作人员的精心设计、精心制造，具有外形美观、换热效率高、运行平稳、噪声低、高效节能、维修保养方便等特点。
FG风管机系列户式中央空调机组作为科龙户式中央空调系列产品之一,提供单冷和热泵两类机型，共有8个型号，制冷量从2.5kW到12kW，制热量从2.7kW到12.5kW.第一节产品概述使用环境温度条件：—5℃～43℃●电源条件: AC220±10％50Hz±1Hz●结构:FG系列风管机是科龙新开发的户式中央空调产品，室内机、电器部件、控制系统为全新开发，室●外机为科龙家用空调室外机。
第二节制冷系统图及特点●FG25\35\50\70（新型号分别为:KF—25\35\50\70FW)单冷风管机制冷系统图FG（R）70●FGR25\35\50\70（新型号分别为:KFR—25\35\50\70FW）热泵风管机制冷系统图●FG120（新型号分别为:KF-120FW）单冷风管机制冷系统图●FGR120（新型号分别为：KFR—120FW）热泵风管机制冷系统图四通阀室内侧制冷循环制冷剂流向制热循环制冷剂流向室内换热器风扇电机M单向阀制热毛细管制冷毛细管截止阀截止阀截止阀截止阀压缩机室外侧低压保护储液器高压保护室外换热器M风扇电机一 控制面板(如图1）8测试睡眠2010119风速睡眠开/关2221定时4765定时321℃16调温辅热h高 中 低自动℃关191817模式除霜开设定14151312控制键液晶显示画面6定时键9风扇控制键15 模式键18 温度调节键21 睡眠键22 开/关键10工作指示灯11遥控接收头1制热模式2除湿模式3吹风模式4定时开关5定时显示和房间温度显示7室内风机风速运行显示8参数设置显示12制冷模式13自动模式14 除霜显示16报警显示输出17设定温度值显示19辅助电加热20睡眠显示二、操作指示⑴开/关键：◆停止时按下开/关键，本机组进入运行状态，工作指示灯亮. 运行时按下开/关键，本机组进入待机状态,工作指示灯灭，液晶面为黑屏（如图2）.※第一次停机到第二次开机有3分钟的延时。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
目录
一、产品型号表示方式
FG □□□□□ / □□□
补充代号
控制方式
静压类型
制冷量
电源类型
机组类型
风管送风式◇标准型号含义
◇型号示例：
FGR20H/A：表示名义制冷量为20kW的高静压风管送风式热泵型空调机组。
FGR20H/A(I)：表示名义制冷量为20kW的高静压风管送风式热泵型空调机组的室内机。
FGR20/A(O)：表示名义制冷量为20kW的风管送风式热泵型空调机组的室外机。
二、产品特点
格力FG系列风管送风式空调机组，是本公司自主研制开发的新型商用吊顶式空气处理机组，它结合了中央空调的舒适、高档和小型分体家用空调机安装方便、灵活等优势。
它具有以下特点：
◇标准化设计：同一制冷量室外机组可灵活配置高静压、普通静压、低静压三种室内机组，能满足不同送风需求，极为方便。
◇密封结构设计：独有的交错密封结构设计保证面板和箱体框架紧密结合，空气渗透量最小。
所有接缝完全采用特殊防潮垫片或橡胶密封。
在室内机高效过滤系统中采用特制低泄露率的过滤器框架。
◇排水方便：室内机底部接水盘一定斜度，保证全部排出冷凝水，防止水分积滞。
◇保温材料性能优良：室内机采用优质保温材料，防潮、不腐烂、不滋生细菌、不产生化学气体、不掉下碎屑、同时具有高热阻、隔噪音、避震动等性能。
◇运行可靠：采用全套优质制冷配件。
所有部件均经科学设计、精密加工，整个系统经严格试验检验，故机组性能优良，运行可靠，持久耐用。
◇高效节能：换热器采用亲水膜翅片，换热效率增加20％，缩小机组的体积，也减轻了机组的重量；优质的保温材料使保温效果提高了15％。
◇远距离送风：高静压配置的室内机，可实现远距离的风管送风。
◇室内空气品质好：机组送风管可接多个风口，使室内空气的温、湿度
均匀，并且回风管可接入新风，提高室内空气的品质。
◇使用方便：机组结构设计科学，安装、检测、维修、保养极为方便。
适用场所：FG系列风管送风式空调机可广泛适用于小型超市、连锁店、宾馆、酒楼、餐厅、办公室、会议室等。
特别适合小型商用和工业应用建筑空调工程。
三、微电脑控制系统*
◇具有以下控制功能：
⏹记忆控制
⏹遥控控制
⏹睡眠控制
⏹温度控制
⏹子房间功能
⏹防冷风功能
⏹吹余热功能
⏹工作模式控制
⏹集中控制（最多可控制16台机组）
◇具有以下保护功能：
⏹压缩机吸排压力保护
⏹逆（缺）相保护
⏹压缩机排气高温保护
⏹压缩机过载保护
⏹压缩机频繁启停保护
⏹室内机防高温保护
⏹故障自诊断功能保护
⏹室内机过载保护
◇具有以下显示功能：
⏹定时开、关显示
⏹运行模式显示（自动、制冷、除湿、制热、风扇）
⏹化霜显示
⏹测试显示
⏹睡眠显示
⏹温度显示
⏹故障代码显示
四、机组性能参数
◇机组性能参数表
说明：
1、机组设计以GB/T 18836—2002标准为依据，机组的制冷量、制热量是在对应机外余压、名义工况下测定的，
表中制热输入功率不包括辅电功率，括号内数据为辅电功率值。
名义制冷工况：室内干球27℃、湿球19℃；室外干球35℃、湿球24℃；
名义制热工况：室内干球20℃、湿球15℃；室外干球7℃、湿球6℃。
2、噪声是在半消音室内测量值，实际运转时由于环境的改变会稍高些。
3、具体参数以机组上铭牌为准。
◇机组性能参数表(续表)
说明：
1、机组设计以GB/T 18836—2002标准为依据，机组的制冷量、制热量是在对应机外余压、名义工况下测定的，
表中制热输入功率不包括辅电功率，括号内数据为辅电功率值。
名义制冷工况：室内干球27℃、湿球19℃；室外干球35℃、湿球24℃；
名义制热工况：室内干球20℃、湿球15℃；室外干球7℃、湿球6℃。
2、噪声是在半消音室内测量值，实际运转时由于环境的改变会稍高些。
3、具体参数以机组上铭牌为准。
五、性能参数修正
◇不同室内进风温度与室外进风干球温度下，机组制冷量修正系数
表一
机组实际制冷量计算：
实际制冷量 = 名义制冷量×制冷量修正系数
其中：——名义制冷量可从机组性能参数表中查得；
——制冷量修正系数可从制冷量修正系数表（表一）中查得。
◇不同室内进风干球温度与与室外进风干球温度下，机组制热量修正系数表二
机组实际制热量计算：
实际制热量=名义制热量×制热量修正系数
其中：——名义制热量可从性能参数表中查得；
——制热量修正系数可从制热量修正系数表（表二）中查得。
◇在不同室内外机连接管长度及室内外机安装高度差下，机组制冷(热)量修正系数表
◇室内外机组连接最大管长、最大高度差、最多弯头数规定表
六、室外机
1、机组室外机外形及安装空间要求 [适用于FG(R)16/A(O)]
◇室外机外形及安装尺寸
◇室外机安装空间要求
2、机组室外机外形及安装空间要求[适用于FG(R)16/B(O)、FG(R)20/A(O)、FG(R)25/A(O)、FG(R)30/A(O)、FG(R)35/B(O)、FG(R)40/A(O)、FG(R)45/A(O)、FG(R)55/A(O)、FG(R)65/A(O)]
◇室外机外形及安装尺寸
单位：mm
注：FG(R)16/B、FG(R)20/A、FG(R)25/A为单风机结构。
◇室外机安装空间要求
七、室内机
1、机组室内机外型及安装空间要求[适用于FG(R)16/A(I)、FG(R)16/B(I)、FG(R)20/A(I)、FG(R)25/A(I)、FG(R)30/A(I)、FG(R)35/B(I)、FG(R)40/A、FG(R)45/A(I)]
◇室内机外形及安装尺寸
◇室内机安装空间要求
2、机组室内机外型及安装空间要求[适用于FG(R)55/A(I)、FG(R)65/A(I)]
◇室内机外形及安装尺寸
◇室内机安装空间要求
◇机组安装注意事项：
1.遵照图示要求，预留空间，保证机组的运行、维修保养空间和良好的通
风。
2.室外机组地面应预留排水地沟。
3.室外机组安装应采用橡胶减振垫或弹簧减振器﹑橡胶软接头等，以满足
噪音及振动要求。
4.室内机组吊梁和吊架应能承受4倍机组的重量，螺栓、螺帽等紧固件要
有防锈处理措施；与风管连接处要加软接管，以减少震动。
5.风管设计要参照技术参数表提供的数据，并做好保温和隔音防护。
建议
使用风量调节阀调节送风系统的各处风量，使机组处于最佳工作状态。
6.室内外机组吊装必须使用指定的吊装孔吊运，吊装时应注意保护机组，
严禁碰伤钣金件，以防日后生锈。
7.因本公司不配备连接铜管、电源线和信号线，请按技术参数要求自备，
并正确连接管路、电源和线路。
8.机组调试由专业人员或用户中具有一定空调知识人员在我公司专业人
员指导下进行。
八、机组外部接线图
分别打开室内﹑外机组的电器盒盖，将电源线从过线孔穿入电器盒内。
电源线规格请参照机组电源容量﹑安装环境进行选择。
确认无误后，将压线卡分别压紧各线缆，装上电器盒盖。
当需要子房间控制机组开停时须先去掉L3和A之间的短接线，再按虚线框接线；当有子房间开机时整机开；当所有子房间均关机时整机停，或者可以用手操器直接关机。
图7 机组电气接线图
九、风机性能曲图
FG(R)16(L)/A 风机性能曲线图(续一)
FG(R)20(H)(L)/A
风机性能曲线图(续二)
FG(R)30(H)(L)/A
FG(R)35(H)(L)/B
6
十、集中控制功能
风管机具备集中控制功能。
一块集中控制器可同时控制16台主机的开关，也可以单独设定每一台主机的开关，为你减少开关主机奔来跑去的烦劳。
风管机的集中控制器采用乐485方式与耽搁机组的手操器通讯，最长通讯距离达到1200m；集中控制器上显示各台机组编号。
机组编号由每台风管机的手操器拨码开关位置决定
集中控制器和手操器之间的连接入下图所示：
十一、其它要求
1、安装位置
◇保证机组的运行空间。
◇机组应具有良好通风。
◇保证排水管及室内外连接管道能方便的引至室外。
◇室内外机组装机尽量减少制冷剂管道的长度及弯角数。
2、机组及管路安装
◇正确连接管路及电源线路。
◇固定线路中必须装备有足够电源容量的漏电保护开关及空气开关。
◇机组安装应采用橡胶减振垫﹑橡胶软接头等，以满足噪音及振动要求。
3、供货范围
注：S=标准配置件；O=用户自备件；P=选购件
加工整理：。
