学生课程管理系统数据库ER图
E-R图与关系模型
根据关系模型的设计，可以在计算机上实现数据 库的建立。
学号
姓名
性别
年龄
系代号
学生 m 学习 n 课程 成绩
பைடு நூலகம்
课程号
课程名
学分
“学生和课程关系”分E-R图
（3）设计“教师与课程关系”的分E-R图 教师在教学活动中与课程发生联系。一个教 师可以上多门课程；一门课程可以由多个教师讲 授。教师讲授任务完成后，将被学生与院方评估。 因此“教师与课程关系”的E-R图如下：
②对于m：n的联系方式，如“学生和课程”的联系， 则可以将联系转化为一个关系，该关系的关键字 有两个实体的关键字组合在一起成为组合关键字， 并附上联系的属性。
学生（学号，姓名，性别，年龄，系代号） 课程（课程号，课程名，学分） 学习（学号，课程号，成绩）
③”教学管理”数据库的关系数据模型如下： 根据“教学管理”E-R图转化成：
（1）设计“系和教师关系”的分E-R图 ①该学院下设四个系：管理工程系、会计系、市场 营销系和信息管理系。每个系有一个系主任主管 该系工作。则，将“系”设为一个实体，该实体 具有以下属性：系代号、系名称、系主任姓名、 办公地点、电话。其中系代号是主关键字。
系代号 系名称 系主任 办公地点 电话
系
②该学院聘请了一定数量的专职教师。则将“教师” 设为一个实体，该实体具有以下属性：教师编号、 教师姓名、专业特长。其中教师编号是主关键字。 ③学院聘请教师后，分配到各系。一个系有多个教师； 一个教师只能属于一个系。“系”实体与“教师” 实体之间发生一对多的“分配”联系。
学生成绩管理系统ER图+流程图+组织结构图-课程设计
学生成绩管理系统ER图+流程图+组织结构图-课程设计学生成绩管理系统分析与设计一、系统概述1。
1、现状分析目前在中小学中,学生的成绩管理主要以班级为单位，由各班班主任以表格的形式直接输入电脑中，故就整个学校而言对于学生成绩的管理较为分散，涉及的人员较多且不利于相关的统计工作,学生的成绩信息也得不到长久的保存。
现行系统业务流程图如下：1。
2、系统目标总体目标:实现学校对所有班级、学生的成绩信息进行系统的管理，便于操作，便于查询。
具体目标：1、管理员能够方便地对信息进行添加、编辑、删除、查询等操作。
2、教务人员可以方便地查询所需的成绩信息，并得到相应的统计报表。
3、简化现有系统的流程，使之更加便捷、高效。
1。
3、系统开发方法客户端采用Visual ,后台采用SQL server 2000。
1。
4、开发计划1、初步调查:以询问、查询资料的形式，对学校现行的学生成绩管理方式进行调查，确定现行方式所存在的问题以及相关需求并进行分析。
2、可行性分析:根据初步调查的情况,从技术上、经济上、管理上进行开发的可能性和必要性分析。
3、详细调查：详细了解情况并绘制组织结构图和业务流程图.4、系统的设计:根据对所调查情况的分析,进行系统的各种设计。
二、系统分析2.1、系统需求分析功能需求简述:为了掌握学生的各门课程的成绩情况,将信息保存在一个本地的数据库中，并通过一定的统计功能，实现对全部学生成绩的统计分析,满足教务人员对成绩信息的管理和查询需求,提供一个电子化的成绩管理平台. 系统目标：对于本系统，我们需要实现以下一些基本功能:1、掌握每位学生每一门课程的成绩信息，并记录在数据库中.2、可以按不同的方式对成绩进行管理（1）、按课程，对学习每门课程的每位学生进行添加、删除和修改。
(2）、按学生，对每位学生学习的每门课程的成绩进行添加、删除和修改。
3、可以针对不同的需求，提供相关的报表打印功能. 2。
2、业务流程分析2。
数据库ER图设计PPT课件
-
7
教学进度
No Image
计算机科学与工程系
(5) 实体型：用实体名和属性名称集来描述同 类实体。
如：学生(学号，姓名，年龄，性别)就是一个 实体型。所有学生都可用这一实体型进行描述。
2. 联系与联系集
两个或两个以上的实体集间的关联关系的描述。
如：系与系主任、班级与班长(1:1关系) ；系与 教研室、班级与学生(1:n关系) ；学生与课程、教师 与课程(m:n关系) 。
-
24
教学进度
No Image
计算机科学与工程系
(1) 1NF：若一个关系模式R的所有属性都是不可再分 的基本数据项，则该关系模式属于1NF。
例如：教师关系表如下，判断是否为第一范式，并规范 教师关系。
教师关系
修改后的教师关系
联系电话 教师编号 姓名 系别
联系电话1 联系电话2
95010 张乐 经济 1234
学院(学院编号,学院名称,院长姓名,学院电话,学 院地址)
学院编号
学院名称 院长姓名 学院电话 学院地址
学院
-
15
教学进度
No Image
计算机科学与工程系
② 一个1:1联系可以转换为一个独立的关系模式， 也可以与任意一端对应的关系模式合并。
举例：两个实体:一对一联系
系
1
拥有 1
系主任
系编号 系名字 系性质 联系 工号
12345678
95011 赵希明 经济 2345
23456789
95012 李小平 经济 3456
34567890
…
……
…
…
教师编号 姓名 系别 联系电话1 联系电话2
95010 95011 95012
数据库设计中的ER模型介绍与应用
数据库设计中的ER模型介绍与应用数据库是应用程序中非常重要的一部分，对于企业来说，数据库是财富的积累和管理的重要手段。
在现代化企业信息化建设过程中，数据库的设计显得尤为重要。
ER模型是数据库设计中最流行和最常用的建模方法之一。
下面将逐步介绍ER模型的基本概念、关系对象、ER图以及实体关系设计。
一、基本概念1.1 数据模型数据模型是指对某一事物的相关数据进行的抽象和描述。
在数据库设计中，数据模型是结构化描述实体、联系、属性及它们之间关系的一种方法。
1.2 ER模型ER模型是一种基于实体关系的数据模型。
其核心概念是实体、属性、关系和联系。
这些概念构成了一个数据库系统的基本结构。
这个模型最早是由彼得·钱伯斯于1975年在一篇论文《实体类型和实体关系之图形表示法》中提出的。
1.3 实体(Entity)在ER模型中，实体是指一类现实世界中的对象或概念，其在该类中具有一定的独立性，可以由一个单一的或多个属性来描述。
例如，在一个学生信息管理系统中，学生就是一个实体，其属性可以包括姓名、性别、出生日期、学号等。
1.4 属性(Attribute)属性是指实体具有的特征或性质。
一个实体可以拥有一个或多个属性，属性可以比较简单，也可以非常复杂。
属性还可以用来描述一个实体在现实世界中的状态。
在上述学生信息管理系统中，姓名、性别、出生日期和学号都可以看作是学生的属性。
1.5 关系(Relationship)关系是指实体之间的某种联系或关联。
它是指两个实体之间或多个实体之间的静态或动态连接。
例如，在一个课程成绩管理系统中，学生和课程之间就存在着学生选课这种关系。
1.6 联系(Relationship Instance)联系的实例是指一种具体的关系，即一个实体和另一个实体之间的实际关联。
例如，在学生选课管理系统中，具体的某个学生选了某门课程就是一个联系的实例，它体现了这两个实体之间的关系。
二、关系对象在ER模型中，关系对象主要包括实体、属性、关系三种。
数据库课程设计-学生管理系统
成绩：__________《数据库原理及应用》课程设计课题数据库课程设计之学生管理系统班级学号姓名指导教师2012 年 6 月 25 日—2012年 6 月 29 日前言 (3)概述 (3)项目背景 (3)编写目的 (3)定义 (4)开发环境 (4)需求分析 (5)问题陈述 (5)功能需求 (5)运行需求 (5)数据流图 (6)存储说明 (9)数据字典 (10)概念结构设计 (14)逻辑结构设计 (17)软件功能设计 (22)代码设计和界面设计 (25)小结................................................................................................ 错误!未定义书签。
参考文献........................................................................................ 错误!未定义书签。
附录................................................................................................ 错误!未定义书签。
网络的兴起和巨大发展对人们的生活方式产生了深远的改变，通过互联网络，人们获得了一个更加便捷更加广阔的获取有用信息的途径，人们可以足不出户坐在电脑前便可以做很多事情。
而数据库系统的不断发展与完善，则让互联网络在人们生活中的应用如虎添翼，因为随着越来越多的人认识到WEB网络给我们日常生活带来的巨大便利，WEB 应用的用户也在爆炸式增长，在方便我们生活的同时，许多问题也接踵而至，越来越庞大的数据量让工作人员不堪重负，无论在建立数据库和维护数据库方面，近几个月来，CSDN、天涯等知名IT企业相继出现数据库信息泄露事件向我们昭示了数据库安全方面所面临的严峻挑战。

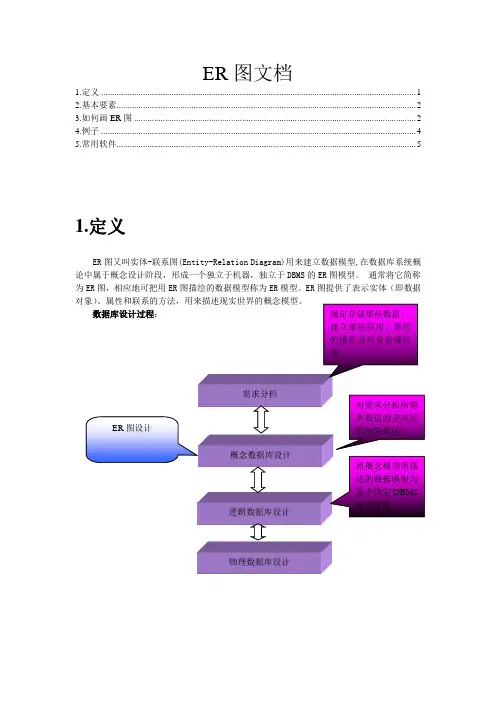

ER图文档
ER图文档1.定义 (1)2.基本要素 (2)3.如何画ER图 (2)4.例子 (4)5.常用软件 (5)1.定义ER图又叫实体-联系图(Entity-Relation Diagram)用来建立数据模型,在数据库系统概论中属于概念设计阶段，形成一个独立于机器，独立于DBMS的ER图模型。
通常将它简称为ER图，相应地可把用ER图描绘的数据模型称为ER模型。
ER图提供了表示实体（即数据对象）、属性和联系的方法，用来描述现实世界的概念模型。
数据库设计过程：需求分析确定存储那些数据，建立那些应用。
常用的操作及对象有哪些等概念数据库设计对需求分析所得到数据的更高层的抽象描述逻辑数据库设计将概念模型所描述的数据映射为某个特定DBMS 模式数据物理数据库设计ER图设计2.基本要素构成E-R 图的基本要素是实体、属性和联系.① 实体：实体对应的是数据库中的实体表，用矩形表示，矩形框内写明实体名。
② 属性：属性对应的是数据库中实体表的字段，用椭圆形或圆角矩形表示，并用无向 边将其与相应的实体连接起来；多值属性由双线连接；主属性名称下加下划线。
③ 联系：联系对应的是数据库中的连接表，用来描述实体之间的关系，用菱形表示， 菱形框内写明联系名，并用无向边分别与有关实体连接起来，同时在无向边旁标上联系的类型。
ER 图中实体之间有三种关系：一对一关系，一对多关系，多对多关系。
一对一关系在两个实体连线方向写1；一对多关系在1的一方写1，多的一方写N ； 多对多关系则是在两个实体连线方向各写N,M11M1 N N夫妻间一对一关系仓库与产品一对多关系 学生与课程多对多关系3.如何画ER 图一、在画ER 图之前必须进行正确的需求分析，只有通过正确的需求分析才能得到比较正确的ER 图。
二、设计E-R 图的原则：针对特定用户的应用，确定实体、属性和实体间的联系，设计该用户视图的局部实体名属性名主属性名联系名丈夫夫妻 妻子 仓库 存放产品学生 选课课程E-R图综合各个用户的局部E-R图，产生反映数据库整体概念的总体E-R图。
管理信息系统数据库设计ER图部分
1、公司管辖若干商店,每个商店有编号、店名，店址、店经理等属性（提示：“店经理"只作为“商店”的属性处理）；每家商店有若干职工工作，但每个职工只能服务于一家商店；每个职工有工号、姓名、性别、年龄、政治面貌等属性;商店都记录有每个职工参加工作的开始时间;每家商店销售若干商品，同时商店记录商品的销售量;商品有商品号、商品名、单价、产地等属性；请根据以上文字正确画出实体—联系图，试尝写出由此E-R图转换的关系逻辑模型。
关系模式:商店(编号，店名,店址,店经理)职工（工号，姓名,性别，年龄,政治面貌）商品(商品号，商品名，单价，产地）工作（工号，编号，开始时间）销售（商品号,编号,销售量）2、某汽车公司管辖若干汽车维修站，每个维修站有若干职工，但每个职工只能服务于一个维修站,维修站可以为多个顾客提供维修服务，顾客可以到多个维修站维修汽车,维修过程中可以使用多个配件，维修汽车所使用的配件由公司统一提供。
“服务站”的属性有:服务站编号、服务站名称、服务站地址、联系人、电话;“职工"的属性有：职工号、姓名、性别、工资、联系电话；“顾客”的属性有:顾客编号、顾客姓名、地址、电话;配件的属性有：配件编号、配件名、规格、型号、价格。
并要求反映出顾客到维修站维修的日期、维修人员、顾客本次维修使用的配件数量、价格。
(1）试画出E-R图;（2) 转换成关系模型，并注明主键。
服务站(服务站编号、服务站名称、服务站地址、联系人、电话）职工（职工号、姓名、性别、工资、联系电话）顾客（顾客编号、顾客姓名、地址、电话）配件(配件编号、配件名、规格、型号、价格）服务（服务站编号，顾客编号,日期,维修人员)使用（顾客编号，配件编号,数量,价格）工作（服务站编号，职工号）3、现有关系模式：学生（学号,学生姓名，年龄，系别,选修课程号，教师姓名）有如下语义约束：一个学生可以选修多门课程；一门课程只能由一名教师任教指出此关系模式的主码，它属于第几范式?为什么？关系模式的主码：学号,课程号回答:1）由于该关系模式的每一个分量都不可再分，该关系模式满足第一范式。
数据库-er图实验报告
2、设计关系模型
1）将上面ER图转换为关系，并进行优化得到关系模式描述。
2）对关系进行优化，要求所有关系均满足3NF，并指定主外键。
学生（学号，姓名，性别，入学时间，系别，专业，出生日期，籍贯）
教师（教师号，教师名）
系（系号，系名）
专业（专业号，系号，专业名）
课程（课程号，系号，课程名）
2、至少完成主要的实验内容，实验步骤和实验结果基本正确。
3、仅完成部分的实验内容，实验步骤和结果基本正确。
4、虽然完成了主要实验内容，但是实验步骤和结果存在多处重大错误。
5、未能很好地完成规定的实验内容，且实验步骤和结果基本不正确。
6、其它：
评定等级：优秀 良好 中等 及格 不及格
教师签名：
年 月 日
安全性
用户访问权限级别分类即所得权限：
高级-----管理员拥有对数据库的所有权限
中级-----线路管理员可以查询库中的所有信息，可以转授权
低级-----会员只允许查询自己的信息，能转授权。
五、实验总结（包括心得体会、问题回答及实验改进意见）
六、教师评语
1、完成所有的实验内容，实验步骤和实验结果基本正确。
3、设计数据库的物理模型
1）为数据库设计一些常用视图、索引、存储过程、触发器、完整性、安全性信息。
2）视图、索引书写SQL定义语句。
3）其他对象使用图表概要表示，可以不写SQL定义语句。
四、实验步骤及结果（包含简要的实验步骤流程、结论陈述）
1、，设计概念模型
1）要求概念模型使用ER图表示，仅仅绘制最终的总体ER图，标注联系类型和联系属性。
表的详细说明学生表列名数据类型长度是否为空是否为主键是否为外键含义snochar10nyy学号snamechar10nnn名字ssexchar5nnn性别kaixuedatetime20nnn入学时间dnamechar20nnn系别mnamechar20nnn专业sbirthdatetime20nnn出生日期snativechar20nnn籍贯32教师表列名数据类型长度是否为空是否主键是否外键含义tnamechar10nyy教师名tnochar10nnn教师号33系别表列名数据类型长度是否为空是否主键是否外键含义dnochar10nyy系号dnamechar20nnn系名称34专业表列名数据类型长度是否为空是否主键是否外键含义mnochar10nyy专业号码mnanechar20nnn专业名称dnochar10nny系号35课程表列名数据类型长度是否为空是否主键是否外键含义knochar10nyy课程号knamechar20nnn课程名dnochar10nyy系号36学生成绩表列名数据类型长度是否为空是否主键是否外键含义snochar10nyy学号knochar10nyy课程号gradeint3ynn成绩1建立学生表的视图createviewstudentviewasselectfromstudent2建立课程表的视图createviewkaikeviewasselectfromkaike为表建立索引
基本概念及ER图
联系
实体间的对应关系称为联系 实体间联系的种类是指一类实体中可能出现的每一 个实体与另一类实体中多少个具体实体存在联系
联系可以归结为三种类型：一对一联系、一对多联 系、多对多联系
联系三种类型的
一对一关系 （1：1）
一对多关系 （1：n）
多对多关系 （m：n）
E-R模型
• E-R图有三个要素： （1）实体：用矩形表示实体，矩形内标注实体名称 （2）属性：用椭圆表示属性，椭圆内标注属性名称 。并用连线与实体连接起来。 （3）实体之间的联系：用菱形表示，菱形内注明联 系名称，并用连线将菱形框分别与相关实体相连， 并在连线上注明联系类型。 • 下面用E-R图来表示的概念模型示例 E-R图的建立方法：先确定实体和联系，再确定 实体和联系的属性，最后在唯一标识符属性下划 横线。
E-R图练习2解答
E-R图作业1（学号为奇数同学）
海军某部要建立一个舰队信息系统，它包括如下两方面的信息： 1.舰队方面 舰队：舰队名称、基地地点 舰艇：编号、舰艇名称、所属舰队 2.舰艇方面 舰艇：舰艇编号、舰艇名、武器名称 武器：武器编号、武器名称、武器生产时间、舰艇编号 官兵：官兵证号、姓名、舰艇编号 其中，一个舰队拥有多艘舰艇，一艘舰艇属于一个舰队；一艘舰 艇安装多种武器，一种武器可安装于多艘舰艇之上；一艘舰艇有 多名官兵，一名官兵只属于一艘舰艇。要求完成如下设计： (1).分别设计舰队和舰艇两个局部ER图； (2).将上述两个局部ER图合并成一个全局ER图； 同时，请在ER图上标注联系的类型。
