压缩机的热力性能和计算
压缩机热力性能的计算举例
研究新型热力性能参数的方法 和标准是当前研究的热点。
新型热力性能参数的应用将推 动压缩机的技术进步和产业升 级。
压缩机热力性能与其他性能的综合优化
压缩机的热力性能与其他性能之间存在相互影响， 需要进行综合优化。
通过多学科交叉的方法，研究压缩机的整体性能 优化是未来的发展方向。
综合优化将有助于提高压缩机的性能指标，满足 不同领域的需求。
压缩机热力性能的计算举例
目录
• 压缩机热力性能概述 • 压缩机热力性能计算方法 • 压缩机热力性能的实例计算 • 压缩机热力性能的优化建议 • 压缩机热力性能的未来发展趋势
01 压缩机热力性能概述
压缩机热力性能的定义
压缩机热力性能是指压缩机在工作过 程中，其内部气体的压力、温度、体 积等参数的变化情况，以及压缩机的 能量转换效率、热效率等性能指标。
压缩机的效率计算
效率计算公式
$eta = frac{3600 times text{理 论排气量}}{text{实际耗电量} times 3600}$
理论排气量
根据压缩机型号和设计参数计算得 出。
实际耗电量
通过测量压缩机的输入功率和运行 时间计算得出。
压缩机的功率消耗计算
功率消耗计算公式
$P = frac{text{实际耗电量}}{3600}$
THANKS FOR WATCHING
感谢您的观看
压缩机热力性能的参数
进气压力
指压缩机吸入的气体在吸入时 的压力。
效率
指压缩机在工作过程中，实际 输出的功率与理论最大输出功 率的比值。
排气压力
指压缩机排出的气体在排出时 的压力。
压缩比
指压缩机的排气压力与进气压 力的比值。

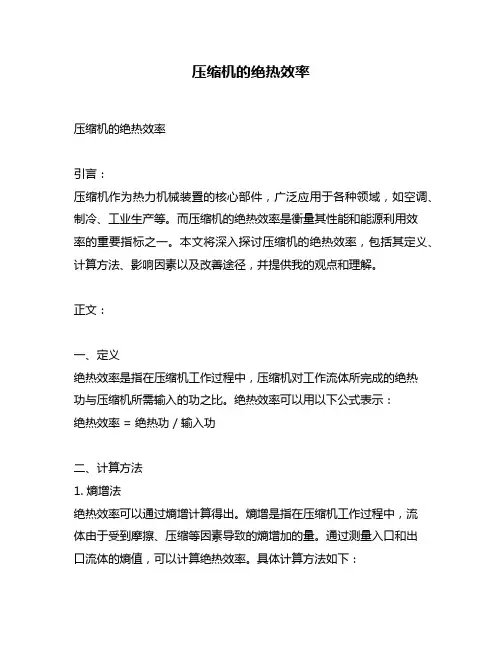

压缩机的绝热效率
压缩机的绝热效率压缩机的绝热效率引言：压缩机作为热力机械装置的核心部件，广泛应用于各种领域，如空调、制冷、工业生产等。
而压缩机的绝热效率是衡量其性能和能源利用效率的重要指标之一。
本文将深入探讨压缩机的绝热效率，包括其定义、计算方法、影响因素以及改善途径，并提供我的观点和理解。
正文：一、定义绝热效率是指在压缩机工作过程中，压缩机对工作流体所完成的绝热功与压缩机所需输入的功之比。
绝热效率可以用以下公式表示：绝热效率 = 绝热功 / 输入功二、计算方法1. 熵增法绝热效率可以通过熵增计算得出。
熵增是指在压缩机工作过程中，流体由于受到摩擦、压缩等因素导致的熵增加的量。
通过测量入口和出口流体的熵值，可以计算绝热效率。
具体计算方法如下：绝热效率 = (入口熵 - 出口熵) / 入口熵2. 热力学循环法压缩机在工作过程中，可看作是一个热力学循环系统。
可以通过分析理想的绝热循环过程来计算绝热效率。
常见的绝热循环过程有理想气体绝热过程和别尔温循环过程。
根据具体情况选择适用的绝热循环过程进行计算。
三、影响因素1. 压缩比压缩比是指出口压力与入口压力之比。
压缩比越大，绝热效率越高。
2. 工质种类不同的工质对压缩机的绝热效率有着不同的影响。
常见的工质有空气、氟利昂等。
不同工质的物性参数不同，对于绝热过程的影响也不同。
3. 压缩机结构和工作原理不同类型的压缩机，如螺杆压缩机、涡旋压缩机等，其绝热效率也有所差异。
压缩机结构和工作原理的差异导致了绝热效率的差异。
四、改善途径1. 提高压缩机的绝热效率可以通过减小摩擦、提高密封性能、优化流道设计等手段来实现。
降低能量损失和提高能源利用效率是提高压缩机绝热效率的关键。
2. 选择高效能的压缩机。
不同类型的压缩机在绝热效率上存在差异，选择综合能效较高的压缩机可以提高绝热效率。
五、我的观点和理解压缩机的绝热效率是衡量其性能和能源利用效率的重要指标。
在实际应用中，提高压缩机的绝热效率对于降低能源消耗、提高工作效率、减少环境污染等方面都具有重要意义。
压缩机物料及热量平衡计算
压缩机物料及热量平衡计算（原创版）目录一、压缩机物料及热量平衡计算的概念和重要性二、压缩机的热力性能和计算1.排气温度和压缩终了温度的定义和计算2.压缩过程中的热量变化三、压缩机物料平衡计算的方法1.基于物质守恒定律的计算方法2.基于能量守恒定律的计算方法四、压缩机热量平衡计算的方法1.基于热力学第一定律的计算方法2.基于热力学第二定律的计算方法五、压缩机物料及热量平衡计算的实际应用和意义正文一、压缩机物料及热量平衡计算的概念和重要性压缩机是工业生产中常见的一种设备，它通过提高气体的压力来实现气体的储存和运输。
在压缩机的工作过程中，气体的物质和能量都会发生改变，因此，对压缩机物料及热量平衡计算的研究具有重要的理论和实际意义。
二、压缩机的热力性能和计算1.排气温度和压缩终了温度的定义和计算压缩机级的排气温度是在该级工作腔排气法兰接管处测得的温度。
压缩终了温度是工作腔内气体完成压缩过程后的温度。
2.压缩过程中的热量变化在压缩过程中，气体的热量会发生变化。
为了研究这种变化，需要对压缩过程中的热量进行平衡计算。
三、压缩机物料平衡计算的方法1.基于物质守恒定律的计算方法物质守恒定律是指在一个封闭系统中，物质的总量保持不变。
因此，可以根据物质守恒定律来计算压缩机中的物料平衡。
2.基于能量守恒定律的计算方法能量守恒定律是指在一个封闭系统中，能量的总量保持不变。
因此，可以根据能量守恒定律来计算压缩机中的物料平衡。
四、压缩机热量平衡计算的方法1.基于热力学第一定律的计算方法热力学第一定律是指在一个封闭系统中，气体的内能变化等于系统对外做的功与从外界传入的热量之和。
因此，可以根据热力学第一定律来计算压缩机中的热量平衡。
2.基于热力学第二定律的计算方法热力学第二定律是指在一个封闭系统中，气体的内能变化等于系统对外做的功与从外界传入的热量之和，且系统的熵增加。
因此，可以根据热力学第二定律来计算压缩机中的热量平衡。
五、压缩机物料及热量平衡计算的实际应用和意义压缩机物料及热量平衡计算在实际应用中具有重要意义，它可以帮助我们了解压缩过程中的物料和热量变化，为优化压缩过程提供理论依据。
压缩机
1、指示功率：只是指压缩机单位时间内所消耗的指示功，单位为W。
2、指示效率：是指压缩机的等熵压缩功率与指示功率之比，也是制冷剂等熵压缩比功和实际指示比功之比。
指示效率表示压缩机循环过程中热力过程的完善程度。
3、轴功率：由原动机传到压缩机主轴上的功率为轴功率4、轴效率：等熵压缩功率与轴功率之比5、机械效率：初为指示功率与轴功率之比，表示压缩机摩擦损失的程度6、电功率：从电源输人驱动电动机的功率7、电效率：为等熵功率与电功率之比注：对于封闭式压缩机，其电效率也可表示为指示效率、机械效率与电动机效率队之乘积第一章容积型制冷压缩机的热力学基础容积型压缩机是蒸气压缩式制冷机中应用领域最广泛、使用数量最多的压缩机，它们的功率可以从几十瓦到几千千瓦的宽广范围。
尽管容积型压缩机的结构形式众多，但究其热力学基础还有许多部分是相同的。
第一节单级活塞式压缩机的理论循环单级活塞式压缩机的理论循环的假设条件：1、压缩机没有余隙容积2、吸汽与排汽过程中没有压力损失3、吸汽与排汽过程中无热量传递4、无漏汽损失5、无摩擦损失一、活塞式压缩机的理论输汽量1.气缸工作容积Vp，单位为m32.理论容积输气量qvt(或称理论排量)，单位为m3/h是指压缩机按理论循环工作时，在单位时间内所能供给、按进口处吸气状态换算的气体容积。
(1-2) 3.压缩机的理论质量输气量qm t，单位为kg/h(1-3)二、压缩机消耗的理论功率1.理论循环所消耗的理论功Wts，单位为J，W ts =∫12 Vd p (1-4 )2.即单位绝热理论功Wt s为，单位为J，W ts = h 2 - h 1 (1-4a )3.压缩机所消耗的理论功率Pts，单位为kw第二节容积型压缩机的实际性能1、压缩机中的压力降2、制冷剂的受热3、气阀运动规律不完善带来的效率下降。
4、制冷剂泄漏的影响。
5、再膨胀的影响6、压缩过程偏离等熵过程7、压缩过程的过压缩和欠压缩。
8、润滑油循环量的影响。
大学_过程流体机械第二版(李云姜培正著)课后答案下载_1
过程流体机械第二版（李云姜培正著）课后答案下载过程流体机械第二版(李云姜培正著)内容简介1 绪论1.1过程流体机械1.1.1过程与生产过程1.1.2过程装备1.1.3过程流体机械1.2流体机械的分类1.2.1按能量转换分类1.2.2按流体介质分类1.2.3按流体机械结构特点分类1.3气体性质和热力过程1.3.1气体状态方程1.3.2气体热力过程1.3.3气体其他性质1.4压缩机概述1.4.1压缩机的分类与命名1.4.2压缩机的用途1.4.3各种压缩机的特点和适用范围1.4.4 压缩机的一些术语和基本概念1.5 流体机械的发展趋势1.5.1 创造新的机型1.5.2 流体机械内部流动规律的研究与应用 1.5.3 高速转子动力学的研究与应用1.5.4 新型制造工艺技术的发展1.5.5 流体机械的自动控制1.5.6 流体机械的故障诊断1.5.7 实现国产化和参与国际市场竞争2 容积式压缩机2.1 往复压缩机基本构成和工作过程2.1.1 基本构成和工作原理2.1.2 压缩机级的工作过程2.2 往复压缩机热力和动力性能2.2.1 压缩机的热力性能和计算2.2.2 压缩机的动力性能和计算2.3 往复压缩机气阀和密封2.3.1 气阀组件2.3.2 工作腔滑动密封2.4 往复压缩机调节和其他附属系统 2.4.1 压缩机的容积流量调节2.4.2 压缩机润滑与润滑设备2.4.3 压缩机冷却和冷却设备2.4.4 气体管路和管系设备2.5 往复压缩机选型和结构实例2.5.1 结构形式选择及分析2.5.2 结构参数选择及影响2.5.3 压缩机的驱动机选择2.5.4 压缩机典型结构实例2.5.5 选型计算实例2.6 回转式压缩机2.6.1 螺杆压缩机2.6.2 单螺杆压缩机2.6.3 滑片压缩机2.6.4 液环压缩机(真空泵)2.6.5 罗茨鼓风机3离心压缩机3.1离心压缩机的典型结构与工作原理 3.1.1离心压缩机的典型结构与特点 3.1.2离心压缩机的基本方程3.1.3级内的各种能量损失3.1.4多级压缩机3.1.5功率与效率3.1.6三元流理论与三元叶轮的应用 3.2性能、调节与控制3.2.1离心压缩机的性能3.2.2相似理论在离心压缩机中的应用 3.2.3压缩机的各种调节方法及其特点 3.2.4附属系统3.2.5压缩机的控制3.3安全可靠性3.3.1叶轮强度3.3.2转子临界转速3.3.3轴向推力的平衡3.3.4抑振轴承3.3.5轴端密封3.3.6离心压缩机机械故障诊断3.4选型3.4.1选型的基本原则3.4.2选型分类3.4.3选型方法3.4.4选型示例4泵4.1泵的分类及用途4.1.1泵的分类4.1.2泵的用途4.2离心泵的典型结构与工作原理4.2.1离心泵的典型结构、分类及命名方式 4.2.2离心泵的工作原理及基本方程4.3离心泵的工作特性4.3.1离心泵的汽蚀及预防措施4.3.2离心泵的.性能及调节4.3.3离心泵的启动与运行4.3.4相似理论在泵中的应用4.4其他泵概述4.4.1轴流泵4.4.2旋涡泵4.4.3杂质泵4.4.4往复活塞泵4.4.5螺杆泵4.4.6滑片泵4.4.7齿轮泵4.5泵的选用4.5.1泵的选用原则及分类4.5.2选用方法及步骤4.5.3泵的选用示例5离心机5.1离心机的典型结构及工作原理5.1.1非均一系的分离及离心机的典型结构5.1.2分离因数和离心力场的特点5.1.3沉降离心机流体动力学基本方程及沉降分离过程 5.1.4过滤离心机的有关计算5.1.5离心机的分类5.2过滤离心机与沉降离心机5.2.1过滤离心机5.2.2沉降离心机5.3离心机的选型5.3.1选型的原则5.3.2选型的依据5.3.3选型的基本方法过程流体机械第二版(李云姜培正著)图书目录《过程流体机械》是普通高等教育“十一五”国家级规划教材，是出版的《过程流体机械》的第二版，本版保留了第一版的编排结构，对部分内容进行了更详细的分析和阐述，还添加了反映近年来的过程流体机械新成果的内容。
压缩机的热力性能和计算
压缩机的热⼒性能和计算§2.2.1压缩机的热⼒性能和计算⼀、排⽓压⼒和进、排⽓系统（1）排⽓压⼒①压缩机的排⽓压⼒可变，压缩机铭牌上的排⽓压⼒是指额定值，压缩机可以在额定排⽓压⼒以内的任意压⼒下⼯作，如果条件允许，也可超过额定排⽓压⼒⼯作。
②压缩机的排⽓压⼒是由排⽓系统的压⼒（也称背压）所决定，⽽排⽓系统的压⼒⼜取决于进⼊排⽓系统的压⼒与系统输⾛的压⼒是否平衡，如图2-20所⽰。
③多级压缩机级间压⼒变化也服从上述规律。
⾸先是第⼀级开始建⽴背压，然后是其后的各级依次建⽴背压。
（2）进、排⽓系统如图所⽰。
①图a的进⽓系统有⽓体连续、稳定产⽣，进⽓压⼒近似恒定；排⽓压⼒也近似恒定，运⾏参数基本恒定。
②图b的进⽓系统有⽓体连续、稳定产⽣，进⽓压⼒近似恒定；排⽓系统为有限容积，排⽓压⼒由低到⾼逐渐增加，⼀旦达到额定值，压缩机停⽌⼯作。
③图c的进⽓系统为有限容积，进⽓压⼒逐渐降低；排⽓系统压⼒恒定，⼀旦低于某⼀值，压缩机停⽌⼯作。
④图d的进、排⽓系统均为有限容积，压缩机⼯作后，进⽓压⼒逐渐降低；排⽓系统压⼒不断升⾼，当进⽓系统低于某⼀值或排⽓系统⾼于某⼀值，压缩机停⽌⼯作。
⼆、排⽓温度和压缩终了温度（1）定义和计算压缩机级的排⽓温度是在该级⼯作腔排⽓法兰接管处测得的温度，计算公式如下：压缩终了温度是⼯作腔内⽓体完成压缩机过程，开始排⽓时的温度，计算公式如下：排⽓温度要⽐压缩终了温度稍低⼀些。
（2）关于排⽓温度的限制①汽缸⽤润滑油时，排⽓温度过⾼会使润滑油黏度降低及润滑性能恶化；另外，空⽓压缩机中如果排⽓温度过⾼，会导致⽓体中含油增加，形成积炭现象，因此，⼀般空⽓压缩机的排⽓温度限制在160°C以内，移动式空⽓压缩机限制在180°C以内。
②氮、氨⽓压缩机考虑到润滑油的性能，排⽓温度⼀般限制在160°C以内。
③压缩氯⽓时，对湿氯⽓的排⽓温度限制在100°C，⼲氯⽓的排⽓温度限制在130°C。
第四章 压缩机的主要热力性能参数
五、气阀调节 压开进气阀调节 压缩机进入空运 行，仅需克服全开 进气阀阻力所消耗 的功，经济性较高。
也可通过调节进气阀被 强制压开的时间来连续 或分级调节。 指示功几乎正比于容积 流量，经济性较高。 影响阀片的寿命和密封 性。
六、余隙调节
连通补助容积调节 使余隙容积增大，容积 系数降低，改变排气 量。
(kR )空气
建立泄漏模型进行估算
喷管流动模型 绝热有摩擦一元流动（范诺流） 考虑到油的影响，气液两相流模型 。。。。。。
填函处的泄漏
外泄漏，从第一级开始补偿 该级只计入一半（只在压缩排气过程中的泄 漏影响该级的排气量），以前各级计入全部 若为平衡容积的填函，若为j级进气压力， 影响到j－1级；若为j级排气压力，影响到j 级。
Z1Pd T1 V1 = Vd Zd P 1Td
单位： m3
qv = qv,d
p d T1 Z 1 + qϕ + q c p1 Td Z d
(m
3
/ min
)
中途分离掉的水份或气体或添加的气体，也 需要换算为进口状态的容积后计入排气量。 qϕ ——析水量（ m3/min） 进口 qc ——抽（充）气量（ m3/min） 状态
无水份析出， λϕ = 1 有水份析出，计算析水系数
析水系数
道尔顿分压定律
P=P （干气体） + P′（水蒸气） f
Pf V = V f P
p1 − ϕ1 p s1 q f = qv p1
}⇒
干气体所占容积Qf与排气量Q0的关系（不考虑泄漏）：
p1 qv = q f p1 − ϕ 1 p s1 若第一级没有水份析出，则第二级吸进的湿气体 p2 换算到原始状态的容积为： q = q 2 f p2 − ϕ 2 ps 2
压缩机做功计算公式
压缩机做功计算公式
压缩机是一种能够将气体进行压缩的设备，压缩机的主要作用是通过增加气体分子的平均平动能，将气体压缩至高于大气压力的值。
在这个过程中，压缩机需要对气体做功，才能将气体压缩到所需要的压力。
在理想气体状态下，压缩机做功可以通过理想气体状态方程来计算。
理想气体状态方程可以表示为:
P*V=n*R*T
其中P是气体的压力，V是气体的体积，n是气体的物质的量，R是气体的通用气体常数，T是气体的温度。
当压缩机将气体从一个状态(A)压缩到另一个状态(B)时，压缩机对气体做的功可以通过以下公式来计算:
W=∫PdV
其中W表示压缩机对气体做的功，∫表示积分，P是气体的压力，dV 是气体的体积微元。
在实际工作中，压缩机通常采用其中一特定循环来进行工作。
常见的压缩机循环有压缩机汽蚀循环、压缩机透平循环等。
每个循环都有其特定的功率计算公式。
以压缩机汽蚀循环为例，其功率计算公式如下:
P=(m·(h2-h1))/(ηt·ηm)+(m·(h4-h3))/ηt
其中P表示压缩机的功率，m表示压缩的气体质量流量，h表示气体的焓，ηt表示压缩机的全机械效率，ηm表示压缩机的压缩效率。
需要注意的是，实际工作中压缩机的功率计算还会受到一些额外因素的影响，比如摩擦损失、绝热效率损失等。
因此，实际工作中还需要根据具体情况进行修正和计算。
总结起来，压缩机对气体做功的计算可以根据理想气体状态方程和具体的压缩机循环的功率计算公式来进行。
这些公式可以帮助工程师和研究人员理解和计算压缩机的功率，并提供理论依据和指导。
热力计算
压缩机热力计算一、设计要求型号：AYP33U6L气缸直径d：17.2mm活塞行程S：14.2mm转速：3600r/min二、理论循环压缩机为活塞式单机、单作用型式，制冷剂为R134a压缩机的运行工况如下：冷凝温度54.4℃蒸发温度7.2℃过冷温度46.1℃吸气温度35℃由此，压缩机工作的各状态点的参数如下：P2=PK=1469.5 KPaP1=P0=377.2KPat1=35℃t4=t5=t0=7.2℃t6=t7=tk=-54.4℃V1=0.0617 m3/kgt2=83.653℃h1=427.776KJ/kgh2=460.224KJ/kgh3=265.393KJ/kgh4=h3h5=401.48KJ/kgh6=424.45KJ/kgh7=278.56KJ/kg理论计算单位制冷量q0=h1-h4=162.383KJ/kg单位容积制冷量qv=q0/V1=2631.815KJ/m3单位压缩功W0=h2-h1=32.448理论压缩比ε=P2/P1=3.90理论制冷系数ε0=q0/W0=5.00三、结构参数根据Y系列压缩机设计方案，确定压缩机结构参数如下：型号：AYP33U6L气缸直径d：17.2mm活塞行程S：14.2mm转速：3600r/min四、热力计算1、行程容积Vh=（π/4）×d²×S=3.3× m32、理论排气量Vp=Vh×n/60=198× m3/h3、输气系数ηv=λv*λp*λtλl1）容积系数λv取：相对余隙容积c=0.01，多变膨胀指数 m=1.08=1-0.01（3.9^(1/1.08)-1)=0.975 2)压力系数λp取：吸气终了的相对压力损失Δpsi/ΔPs=0.076=0.923）温度系数λt，泄露系数λlλt*λl=（To+273）/（Tk+273）=0.856故ηv=λv*λp*λtλl=0.975×0.92×0.856=0.768实际排气量Vr=Vp×ηv=152× m3/s4、工质循环量M=Vr/V1=152/0.0617× =2.4635×10 kg/s5、制冷量Q0Q0=q0×Vr/V1=0.4KW=400W6、绝热功率NadNad=M×（h2-h1）=86.2W7、指示功率Ni取指示效率ηi=0.85Ni=Nad/ηi=86.2/0.85=101.4W8、轴功率Ne取机械功率ηm =0.85Ne=Ni/ηm=119.3W9、电机输入功率N取电机效率ηel=0.75N=Ne/ηel=119.3/0.75159.1W10、性能系数COP=Q0/N=2.51。
压缩机的热力计算热力性能参数
h
10
标准容积流量中不含水蒸气，它与 压缩机的容积流量的关系
qNqv
p11ps1T0 m 3/min p0T 1
• p0、p1——标准状态及压缩机第一级进口状态的 气体压力；
• T0、T1——标准状态及压缩机第一级进口状态的 气体温度；
考虑析水系数和净化系数后
Vhjqv
p1 Tj jcj pj T1 vj pj Tj 1j
1 n
h
8
理论容积流量、容积流量与标准容积流量
• 理论容积流量为单位时间内所形成的工作容积之和，即等 于第一级各行程容积乘以转速之和, m3/min
• 容积流量是指单位时间内，压缩机最后一级排出的气体量 换算到第一级进口状态的压力和温度时的气体容积
• 连通可变补助余隙容积：可用于大型工艺 用压缩机，调节范围100％～0％
• 部分行程连通补助余隙容积：用于大型压 缩机，调节范围100％～60％，调节装置较 复杂
h
15
活塞行程调节
• 改变行程：用于电磁压缩机、自由活塞压 缩机、汽车空调中斜盘压缩机，调节范围 100％～0％
综合调节
• 联合使用：大型多级压缩机第一级用部分行程压开 进气阀，末级用补助余隙容积
• 采用内燃机或汽轮机驱动时，可分别调速至60％ 与25％
• 采用变频电动机驱动时，频率变化范围为30～ 120Hz
• 采用绕线式异步电动机驱动，增加转子电阻范围 100％～60％
• 采用分级变速电动机驱动，改变定子电极对数， 通常只能在1～3对极之间变化。
h
13
气体管路调节
• 进气节流：大、中型压缩机的小范围调节 （100％～80％），或偶尔调节的场合
天然气压缩机功率计算
天然气压缩机功率计算天然气压缩机的功率计算通常涉及以下几个关键因素：气体流量、入口温度、出口温度、工作压力和压缩机效率等。
下面我将详细解释每个因素的影响，并给出功率计算的基本公式。
1.气体流量：气体流量是指通过压缩机的气体体积流量，一般用单位时间内处理的气体体积来表示，常用单位为立方米每小时（m³/h）或立方英尺每分钟（cfm）。
气体流量的大小直接影响到压缩机的功率需求，流量越大，功率需求也越大。
2.入口温度：入口温度是指气体进入压缩机时的温度，一般以摄氏度（℃）为单位。
较低的入口温度可以提高气体密度，减少压缩机对气体的体积压缩工作，从而降低了功率需求。
3.出口温度：出口温度是指经过压缩后的气体离开压缩机时的温度。
通常情况下，压缩机对气体的压缩过程会产生热量，导致出口温度升高。
较高的出口温度会增加压缩机的功率需求。
4.工作压力：工作压力是指气体在压缩机工作过程中的压力，一般以帕斯卡（Pa）或巴（bar）为单位。
较高的工作压力意味着更多的功率需求。
5.压缩机效率：压缩机效率是指压缩机在将气体压缩至目标压力时所消耗的实际功率与理论功率的比值。
压缩机效率越高，功率需求越小。
基于以上因素，可以使用以下公式来计算天然气压缩机的功率需求：压缩机功率（kW）=气体流量（m³/h）×压差压力（巴）×压缩机效率请注意，上述公式仅为计算压缩机的理论功率需求，实际应用中还需要考虑一些修正因素，如压缩机的机械损耗、密封损耗等。
此外，压缩机的选择还应根据实际情况考虑到峰值流量和负载因素，以保证压缩机的正常工作和长寿命。
制冷压缩机的性能参数计算方法
制冷压缩机的性能参数计算方法一、实际输气量(简称输气量)在一定工况下, 单位时间内由吸气端输送到排气端的气体质量称为在该工矿下的压缩机质量输气量,单位为。
若按吸气状态的容积计算，则其容积输气量为，单位为。
于是（4－1）二、容积效率压缩机的容积效率是实际输气量与理论输气量之比值（4－2）它是用以衡量容积型压缩机的气缸工作容积的有效利用程度。
三、制冷量制冷压缩机是作为制冷机中一重要组成部分而与系统中其它部件，如热交换器，节流装置等配合工作而获得制冷的效果。
因此，它的工作能力有必要直观地用单位时间内所产生的冷量——制冷量来表示，单位为，它是制冷压缩机的重要性能指标之一。
（4－3）式中－制冷剂在给定制冷工况下的单位质量制冷量，单位为；－制冷剂在给定制冷工况下的单位容积制冷量，单位为。
为了便于比较和选用，有必要根据其不用的使用条件规定统一的工况来表示压缩机的制冷量，表4－1列出了我国有关国家标准所规定的不同形式的单级小型往复式制冷压缩机的名义工况及其工作温度。
根据标准规定，吸气工质过热所吸收的热量也应包括在压缩机的制冷量内。
表4－1 小型往复式制冷压缩机的名义工况压缩机形式小型开启式和半封闭式（GB10871-89）全封闭式（GB10079-88）全封闭式冰箱压缩机（GB9098-96）工况高温中温低温高温低温冰箱用制冷剂R12，R22R12，R22R12。
R22，R502 R12，R22R12，R22，R502R12，吸入压力的饱和温度/* 7 -7 -23 7.2 -15 -23.3吸入温度/* 18 18 5 35 15 32.2排气压力的饱和温度/* 49 43 43 54.4 30 54.4制冷剂液体过冷度/* 44 38 38 46.1 25 32.2环境温度/* 30+-5 35+-3 32.2四、排热量排热量是压缩机的制冷量和部分压缩机输入功率的当量热量之和，它是通过系统中的冷凝器排出的。
压缩机热力性能的计算举例1
重点考察输入功率随T 重点考察输入功率随T0的变化
κκ−1 ε − 1 κ −1
等熵比功： 等熵比功：
w ts = p s 0υ s 0
κ
qma = qVa υs0
κ −1 κ κ pdk P = qmawts = qVa pss00 p ts −1 κ −1 ps0
国家标准规定了不同工质的压缩机许用温度。 国家标准规定了不同工质的压缩机许用温度。
压缩机的运行特性曲线和运行界限 Characteristic curve
运行特性曲线 指在规定的工作范围内运行时,压缩机的制冷量和 指在规定的工作范围内运行时, 功率随工况变化的关系曲线。 功率随工况变化的关系曲线。 工况( 工况( Operating condition ) 蒸发温度T 蒸发温度 0 冷凝温度T 冷凝温度 K 冷却介质入口温度T 冷却介质入口温度 a 被冷却介质入口温度T 被冷却介质入口温度 w
独立变量可能的组合有： 独立变量可能的组合有：
1 ) (t 0 , t k ), 2 ) (t 0 , t w ), 3 ) (t 0 , t a ),
4 ) (t a , t w ), 5 ) (t w , t k ), 6 ) (t a , t k
)
各部件的特性曲线
2）冷凝器的特性曲线 ）
ta
λT
T0 + θ = a 1T k + b 1θ
全封闭式或制冷工质冷却 电机的半封闭压缩机 半封闭压缩机： 电机的半封闭压缩机：
3.指示功率的计算 3.指示功率的计算
有两种计算方法: 有两种计算方法: 1)利用压 利用压1)利用压-焓图求 t4= 38℃ ′ p1 = 4 s 0 p 2’ = p sm ℃ −tk∆ 43℃ , T1′2= T s 0
第二章 容积式压缩机
V s2 V s1
压力系数
V s3 t V s2
吸气系数
温度系数
s p t
① 容积系数： 根据气体状态方程和过程方程可推导得到容积系数的计算式
理想气体
实际气体
1 ( 1 )
1 m
1 Z 4 m 1 ( 1 ) Z 3
②压力系数：
有两个因素影响
p 1
p pa p p 1 1
p
进气阀关闭状态的弹簧力，进气阀弹簧越硬，为克服弹簧力开启发片 所需要的压差就越大，就越小 另一个是进气导管中的压力波动，吸气结束时，如果气流刚好处于波峰， p 实际上对缸内的气体起到了增压的作用，甚至造成pa高于p1,即 >1 的情 况；反之。若处于波谷，则使吸气结束时汽缸内的压力比正常状态还要低。
Vc Vs
p2 p1
结构和运动参数对容积系数与进气量的影响
行程容积一定时，压力比和膨胀系数相同的情况下，相对余隙越大， 容积系数就减小，相对余隙大到一定程度时，高压力气体膨胀占据了整 个汽缸容积，此时汽缸就不能吸入新的气体了。
相对余隙容积和膨胀指数一定是时，排气压力越高，相应余隙容积内 的气体膨胀至吸气压力所占据的汽缸体积也越大，压缩机的容积系数就 越小，当压力比高到一定数值后，膨胀的气体就占据整个汽缸，压缩机 进气量为零。 其他条件相同时，膨胀指数减小过程曲线变得平坦，气体膨胀占据的 汽缸体积更大。膨胀指数的大小取决于膨胀过程中传给气体热量的多 少，传给的热量越多，膨胀指数越小，反之则越大。一般膨胀指数比 压缩指数小，主要是因为膨胀过程中单位容积气体接触到的汽缸面积 大于压缩过程，膨胀过程中气体主要接触的汽缸接近缸盖的部位及活 塞表面温度都很高，故膨胀过程传给气体的热量要比压缩过程传出的 热量多，过程指数变小。
压缩机部分负荷计算公式
压缩机部分负荷计算公式压缩机是工业生产中常用的设备，用于将气体压缩成高压气体，以便于储存或输送。
在实际的生产过程中，压缩机的部分负荷计算是非常重要的，可以帮助工程师和操作人员更好地掌握压缩机的运行状态，从而提高生产效率和节约能源。
本文将介绍压缩机部分负荷计算的公式及其应用。
压缩机部分负荷计算的公式可以通过以下步骤进行推导：首先，我们需要明确压缩机的功率与压缩比之间的关系。
