自动空气开关的选型及跳闸原因分析 乔洪全
自动空气开关的选用原则

自动空气开关的选用原则
1、自动空气开关的额定工作电压≥线路额定电压。
2、自动空气开关的额定电流≥线路计算负荷电流。
3、热脱扣器的整定电流=所控制负载的额定电流。
4、电磁脱扣器的瞬间脱扣整定电流>负载电路正常工作时的峰值电流。
对于单台电动机来说,瞬时脱扣整定电流Iz可按下式计算:
Iz≥K * Ist
冗中K为安全系数,可取1.5~1.7;Ist为电动机的启动电流。
对于多台电动机来说,可按下式计算:
Iz≥K(Ist max + ΣIn)
式中K取1.5~1.7;Ist max为较大容量的一台电动机的启动电流;ΣIn为其余电动机额定电流的总和;·
5、自动空气开关欠电压脱扣器的额定电压=线路额定电压;。

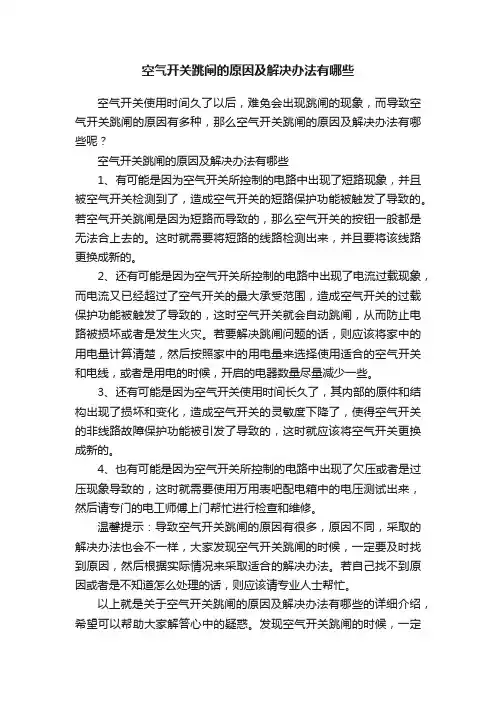

空气开关跳闸的原因及解决办法有哪些

空气开关跳闸的原因及解决办法有哪些空气开关使用时间久了以后,难免会出现跳闸的现象,而导致空气开关跳闸的原因有多种,那么空气开关跳闸的原因及解决办法有哪些呢?空气开关跳闸的原因及解决办法有哪些1、有可能是因为空气开关所控制的电路中出现了短路现象,并且被空气开关检测到了,造成空气开关的短路保护功能被触发了导致的。
若空气开关跳闸是因为短路而导致的,那么空气开关的按钮一般都是无法合上去的。
这时就需要将短路的线路检测出来,并且要将该线路更换成新的。
2、还有可能是因为空气开关所控制的电路中出现了电流过载现象,而电流又已经超过了空气开关的最大承受范围,造成空气开关的过载保护功能被触发了导致的,这时空气开关就会自动跳闸,从而防止电路被损坏或者是发生火灾。
若要解决跳闸问题的话,则应该将家中的用电量计算清楚,然后按照家中的用电量来选择使用适合的空气开关和电线,或者是用电的时候,开启的电器数量尽量减少一些。
3、还有可能是因为空气开关使用时间长久了,其内部的原件和结构出现了损坏和变化,造成空气开关的灵敏度下降了,使得空气开关的非线路故障保护功能被引发了导致的,这时就应该将空气开关更换成新的。
4、也有可能是因为空气开关所控制的电路中出现了欠压或者是过压现象导致的,这时就需要使用万用表吧配电箱中的电压测试出来,然后请专门的电工师傅上门帮忙进行检查和维修。
温馨提示:导致空气开关跳闸的原因有很多,原因不同,采取的解决办法也会不一样,大家发现空气开关跳闸的时候,一定要及时找到原因,然后根据实际情况来采取适合的解决办法。
若自己找不到原因或者是不知道怎么处理的话,则应该请专业人士帮忙。
以上就是关于空气开关跳闸的原因及解决办法有哪些的详细介绍,希望可以帮助大家解答心中的疑惑。
发现空气开关跳闸的时候,一定要及时找到原因,然后根据实际情况来采取适合的解决办法。
空气开关螺丝松动,接触不良造成跳闸,拧紧螺丝可解决.。

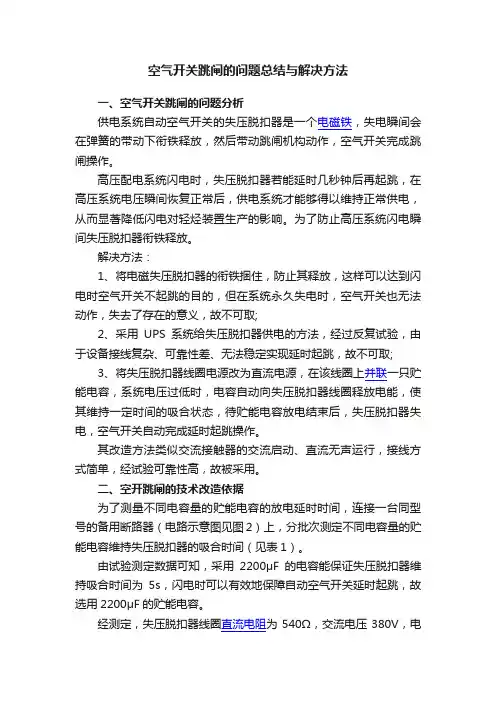

空气开关跳闸的问题总结与解决方法

空气开关跳闸的问题总结与解决方法一、空气开关跳闸的问题分析供电系统自动空气开关的失压脱扣器是一个电磁铁,失电瞬间会在弹簧的带动下衔铁释放,然后带动跳闸机构动作,空气开关完成跳闸操作。
高压配电系统闪电时,失压脱扣器若能延时几秒钟后再起跳,在高压系统电压瞬间恢复正常后,供电系统才能够得以维持正常供电,从而显著降低闪电对轻烃装置生产的影响。
为了防止高压系统闪电瞬间失压脱扣器衔铁释放。
解决方法:1、将电磁失压脱扣器的衔铁捆住,防止其释放,这样可以达到闪电时空气开关不起跳的目的,但在系统永久失电时,空气开关也无法动作,失去了存在的意义,故不可取;2、采用UPS系统给失压脱扣器供电的方法,经过反复试验,由于设备接线复杂、可靠性差、无法稳定实现延时起跳,故不可取;3、将失压脱扣器线圈电源改为直流电源,在该线圈上并联一只贮能电容,系统电压过低时,电容自动向失压脱扣器线圈释放电能,使其维持一定时间的吸合状态,待贮能电容放电结束后,失压脱扣器失电,空气开关自动完成延时起跳操作。
其改造方法类似交流接触器的交流启动、直流无声运行,接线方式简单,经试验可靠性高,故被采用。
二、空开跳闸的技术改造依据为了测量不同电容量的贮能电容的放电延时时间,连接一台同型号的备用断路器(电路示意图见图2)上,分批次测定不同电容量的贮能电容维持失压脱扣器的吸合时间(见表1)。
由试验测定数据可知,采用2200μF的电容能保证失压脱扣器维持吸合时间为5s,闪电时可以有效地保障自动空气开关延时起跳,故选用2200μF的贮能电容。
经测定,失压脱扣器线圈直流电阻为540Ω,交流电压380V,电流0.045A。
因交流线圈通过相同的直流电流和交流电流时,吸力维持不变;交流电源改成直流电源时,电感线圈无感抗,其总体阻抗等于其直流电阻,故所需直流电压=电流×电阻=0.045×540=24.3V 经分析确定最终选取所需使用的电器元件见表2所示:三、空开跳闸的解决方法首先选择安装一个50W的控制变压器,将400V交流电变为24V 交流电;再经过桥式整流堆,将失压脱扣器线圈电压由24V交流电转换为24V直流电;最后在桥式整流堆与失压脱扣器线圈构成的回路中,并联一个2200uF的贮能电容,闪电时为失压脱扣器线圈供电(电路示意图见图3)。
空开跳闸的原理

空开跳闸的原理
空气开关是一种带过载和短路保护的开关电器。
在正常情况下,空气开关接通电源后,闭合触点A就会通,断开触点B就会断,这样就能保证电路的安全运行。
如果闭合触点B还通,断开触点A就会断,这是因为空气开关是利用电磁感应原理来接通和断开电路的。
空气开关在正常情况下,一旦线路中出现过载或短路等故障时,空气开关就会立即跳闸保护电路。
如果空气开关出现过载或短路等故障时,由于此时电流很大,而我们却不知道它已经过载或短路了,所以这时就会造成空气开关的触头迅速发热而烧毁。
同时由于断路器内的线圈在电流过大时会产生很大的磁场。
当线圈中有强磁场时,空气开关也会由于自身的电磁感应作用而产生很大的电流。
当这种电流流过断路器线圈时就会使断路器线圈中产生感应电动势,从而导致空气开关触头迅速发热而烧毁。
由于空气开关内部有两个线圈,其中一个线圈是被固定在壳体上的(即常说的金属片)。
当火线通过金属片与外壳相接时就会产生一个电流回路。
—— 1 —1 —。
空开老跳闸是怎么回事?家里空开跳闸的原因分析

空开老跳闸是怎么回事?家里空开跳闸的原因分析
空气开关的简称“空开”,漏电保护器的简称“漏保”,
家中配电箱中空气开关简称“室内的空开”,楼下火表处的总空气开关简称“室外的空开”。
1、故障现象:室内的空开未跳,室外的空开跳闸
2、我的做法是:
<1、先断开所有临时接通的用电器,如:洗衣机,电水壶,再合闸,空开未跳。
<2、单独插上洗衣机,开始时能正常使用,空开未跳,
但发现洗衣机的电动机在转动时的瞬间,日光灯暗了一下,
到后来,单独使用洗衣机一段时间后,室外的空开也跳闸。
<3、请家电维修人员检查了电水壶,说是好的,
单独使用电水壶,开始不跳闸,过了一会儿,室外的空开跳闸。
<4、到后来单独使用电脑一段时间后,室外的空开也跳闸。
<5、怀疑室外的空开有问题,请专业电工更换了室外的空开,一切正常。
3、故障分析:
<1、所有的用电器经检查没有短路和漏电的现象。
<2、不接负载时,空开未跳,说明线路正常。
<3、单独使用洗衣机,在电机开始转动的瞬间日光灯暗了一下,
说明线路上被限流了。
<4、室内的空开(一个是25A的,带漏保,另一个是32A的)未跳,
室外的空开(40A)跳闸,怀疑室外的空开有问题。
<5、室外的空开更换后一切正常,进一步说明室外的空开有问题
(可能是固定导线的螺丝松动、也可能是空开本身的故障)
(导致空开限流或有稍大的电流<远小于额定电流>流过就跳闸)老姚书馆馆提供。
自动空气开关的结构、原理及选用

自动空气开关的结构、原理及选用自动空气开关又称自动开关或自动空气断路器。
它是一种当电路发生短路、过载、欠压等异常情况时能自动切断电路的保护电器。
由于自动开关具有操作安全、分断能力较高、动作值可以调整、有多种保护功能且动作后一般不需要更换零部件等优点,因而得到了广泛的应用。
一、自动空气开关的型号及含义二、自动空气开关的分类1、按极数分:单极、两极和三极。
2、按保护形式分:电磁脱扣器式、热脱扣器式、复合脱扣器式和无脱扣器式。
3、按全分断时间分:一般式和快速式(先于脱扣机构动作,脱扣时间在0.02秒以内)。
4、按结构型式分:塑壳式、框架式、限流式、直流快速式、灭磁式和漏电保护式。
三、自动空气开关的结构塑料外壳式自动空气开关又称装置式自动开关,有DZ4、DZ5 、DZ10等系列产品,常用于照明、动力配电装置中,也可用于不频繁直接启动的电动机。
如下图,DZ5自动空气开关主要由触头系统、灭弧装置、操作结构和保护系统几部分组成。
1、触头系统由镶有银基合金的三对动、静触头串于主电路作为主触头,另有常开、常闭辅助触头各一对。
触头采用直动式双断口桥式触头。
2、灭弧装置开关内装有灭弧罩,罩内有相互绝缘的镀铜钢片组成灭弧栅片,以便于在切断短路电流时加速灭弧和提高断流能力。
3、操作结构操作结构有合闸、维持和分闸三部分,在外壳上伸出分、合两个按钮,有手动和自动两种。
4、保护系统1)过流脱扣器(电磁脱扣器)过流脱扣器上的线圈串联于主电路内,线路正常工作通过正常电流时,产生的电磁吸力不足以使衔铁吸合,脱扣器的上下搭钩钩住,使三对主触头闭合。
当线路发生短路或严重过载时,电磁脱扣器的电磁吸力增大,将衔铁吸合,向上撞击杠杆,使上下搭钩脱离,弹簧力把三对主触头的动触头拉开,实现自动跳闸,达到切断电路的目的。
2)失压脱扣器当线路电压下降或失去时,失压脱扣器的线圈产生的电磁吸力减少或消失,衔铁被弹簧拉开,撞击杠杆,搭钩脱离,断开主触头,实现自动跳闸。
不严谨的空气断路器跳闸原因分析和处理措施

农村电工第28卷2020年第11期2020年《农村电工》第1期刊登的《小区空气断路器频繁跳闸原因分析》一文,笔者从文中对故障的描述分析,认为作者在文中对故障原因的分析和提出的解决措施有不严谨的地方,现将自己的看法与同行分享,敬请方家指正。
1原文故障原因分析不准确该文在“原因分析及处理”中提到,“在断路器后段中性线总线进户表箱处存在中性线接地,当三相负荷不平衡时,中性点电位高于零电位,中性线与接地点之间有电位差即有电流产生,也就是我们平常所说的漏电,当该电流超过上述空气断路器的额定剩余动作电流时断路器动作跳闸”,是不准确的。
此时,中性线与接地点之间有电位差吗?应该说没有。
因为中性线接地了,中性线与保护线(PE )之间应该等电位了。
根据TN-C-S 接地型式的规定,从小区变电所引出的应是TN-C 接地型式。
进建筑物时,其保护中性线(PEN )应先接地,然后从接地的PEN 线上引出中性线N 和保护线PE ,此后是TN-S 接地型式了。
该剩余电流保护器就是安装在TN-S 接地型式这一段线路中的。
TN-S 接地网络中,中性线是不得接地的。
而原文中的“中性线总线进户表箱处存在中性线接地”,就是剩余电流动作保护器频繁动作跳闸的故障点。
所以,造成剩余电流动作保护器频繁动作的根本原因,是在TN-C-S 接地网络中,因出现中性线故障接地,导致中性线的电流被入地分流了。
这样,使得穿过剩余电流动作保护器零序电流互感器的相线和中性线的电流相量和不为零了,即剩余电流不等于零了,当该电流超过300mA 时,剩余电流动作保护器动作跳闸。
2故障处理措施值得商榷文中说“将该处断路器更换为不带剩余电流保护的空气断路器即可避免跳闸”,这是错误的处理措施。
正确的措施是将在断路器后段中性线接地彻底消除,正常情况下,剩余电流动作保护器就不会频繁动作跳闸了。
在原文的“知识延伸”中,也提到“剩余电流动作保护器主要用来对危险的并且可能致命的电击提供防护,以及对持续接地故障电流引起的火灾危险提供防护”,但文中却轻率地提出“将该处断路器更换为不带剩余电流保护的空气断路器即可避免跳闸”的处理措施,即随意退出保护,这如何实现原文在“知识延伸”中提出的剩余电流动作保护器可防止电击、电气火灾呢?故该处理措施是十分不妥的,也是十分危险的。
自动空气开关选型

自动空气开关一、自动空气开关的作用自动空气开关又称自动空气断路器,是低压配电网络和电力拖动系统中非常重要的一种电器,它集控制和多种保护功能于一身。
除了能完成接触和分断电路外,尚能对电路或电气设备发生的短路.严重过载及欠电压等进行保护,同时也可以用于不频繁地启动电动机。
二、自动空气开关的特点自动空气开关具有操作安全.使用方便.工作可靠.安装简单.动作后(如短路故障排除后)不需要更换元件(如熔体)等优点。
因此,在工业.住宅等方面获得广泛应用。
自动空气开关具有过载和短路两种保护功能,当电路发生过载、短路、失压等故障时能自动跳闸,正常情况下可以用来不频繁的接通和断开电路以及控制电机的启动和停止。
自动空气开关有DW系列(称为框架式或万能式)和DZ系列(称为塑料外壳式或装置式)两种。
DW系列主要用作配电网络的保护开关及正常工作条件下不频繁转换电路用。
DZ系列即可作为配电网络的保护开关,也可作电机、照明电路的控制开关。
三、自动空气开关的工作原理空气开关也就是断路器,在电路中作接通、分断和承载额定工作电流,并能在线路和电动机发生过载、短路、欠压的情况下进行可靠的保护。
断路器的动、静触头及触杆设计成平行状,利用短路产生的电动斥力使动、静触头断开,分断能力高,限流特性强。
短路时,静触头周围的芳香族绝缘物气化,起冷却灭弧作用,飞弧距离为零。
断路器的灭弧室采用金属栅片结构,触头系统具有斥力限流机构,因此,断路器具有很高的分断能力和限流能力。
在复式脱扣器中,反时限动作是双金属片受热弯曲使脱扣器动作,瞬时动作是铁芯街铁机构带动脱扣器动作。
主触点通过操作机构(手动或电动)使之闭合的,其触点系统由于装有灭弧装置因而不仅能接通或切断正常的工作电流,还能在发生故障时迅速切断比正常工作电流大好几倍的故障电流,从而能有效地保护电路中的电气设备开关的脱扣机构是一套连杆装置。
当主触点通过操作机构闭合后,就被锁钩锁在合闸的位置。
如果电路中发生故障,则有关的脱扣器将产生作用使脱扣机构中的锁钩脱开,于是主触点在释放弹簧的作用下迅速分断。
自动空气断路器常见故障及处理

自动空气断路器常见故障及处理自动空气断路器是一种用于防止电路短路和过载的重要保护装置。
它能够自动断开电流,保护电路和设备的安全运行。
由于长期使用或者其它原因,自动空气断路器也会出现一些常见故障。
本文将介绍一些自动空气断路器常见故障及处理方法,希望能够帮助读者更好地理解和使用这一重要的电气设备。
常见故障一:自动空气断路器跳闸自动空气断路器跳闸是最常见的故障之一。
当电路出现过载或短路时,自动空气断路器会立即跳闸以保护电路和设备。
如果经常出现断路的情况,则需要及时排除故障。
常见的处理方法包括:1.检查电路负载是否过大,及时减小负载2.检查电路是否发生短路,及时修复短路故障3.检查自动空气断路器本身是否出现故障,如触发器故障等,需要及时更换或修复有时候,自动空气断路器在跳闸后无法合闸,这会导致电路无法正常供电。
这种情况通常是因为自动空气断路器内部的零部件出现故障,或者由于长时间未使用而生锈或堵塞。
处理方法包括:1.检查自动空气断路器内部是否有异物或生锈,进行清洁和维护2.检查自动空气断路器内部的零部件是否正常,如触发器、热释放器等,需要及时更换或修复3.对于长时间未使用的自动空气断路器,可以适当加入润滑油,以保持零件的灵活性当自动空气断路器跳闸时伴有火花或电弧的情况出现时,需要格外注意,因为这可能是由于电气元件损坏或短路引起的故障。
处理方法包括:1.检查自动空气断路器内部是否有损坏的电气元件,如触发器、热释放器等,需要及时更换2.检查电路是否有明显的短路故障,及时修复短路故障,以免引起更严重的事故3.对于带有防护罩的自动空气断路器,在使用时要注意防护罩的安装和使用,避免火花或电弧对周围环境造成危险当自动空气断路器频繁跳闸时,通常是由于电路负载过大、短路故障或者自动空气断路器本身故障引起的。
处理方法包括:。
空气开关跳闸的原理

空气开关跳闸的原理
空气开关是一种用于保护电气设备和人身安全的重要装置,当电路中发生短路、过载或其他故障时,空气开关会迅速跳闸,切断电路,以防止进一步的损坏和危险。
那么,空气开关跳闸的原理是什么呢?接下来,我们将从几个方面来详细介绍。
首先,空气开关跳闸的原理与电路中的故障有关。
当电路中发生短路或过载时,电流会急剧增加,超出了电路的承载能力,这时空气开关就会感应到异常的电流,并迅速跳闸,切断电路,以防止电气设备和线路受损。
其次,空气开关跳闸的原理与热保护有关。
空气开关内部有一块叫做热释放器的装置,它可以感应到电路中的热量变化。
当电路发生过载时,电线和电器会产生大量的热量,热释放器就会感应到这种异常的热量变化,从而触发空气开关跳闸,以避免过载造成的危险。
另外,空气开关跳闸的原理还与短路保护有关。
在电路中,如果出现了短路,电流会迅速增加到很大的数值,这时空气开关就会感应到异常的电流,并立即跳闸,切断电路,以防止短路造成的火
灾和安全事故。
此外,空气开关跳闸的原理还与电气设备的保护有关。
当电气设备发生故障时,可能会对电路造成损坏,甚至引发火灾和安全事故。
空气开关可以在第一时间感应到这种故障,并迅速跳闸,切断电路,以保护电气设备和人身安全。
总的来说,空气开关跳闸的原理是基于对电路中异常电流、热量变化和短路的感应和保护。
通过及时切断电路,空气开关可以有效地防止电气设备和人身安全受到损害,是电路中不可或缺的重要装置。
希望通过本文的介绍,您对空气开关跳闸的原理有了更深入的了解。
空开跳闸原理

空开跳闸原理
空开跳闸是指在电路中出现故障或过载时,断路器会自动打开,切断电路,以保护电器设备和电路的安全。
其原理主要包括热保护和电磁保护两种。
热保护是空开跳闸的主要原理之一。
断路器内部装有一组受热铁片或双金属片,在电流超过额定值的情况下,其受热快速弯曲,使得触点打开,切断电路。
这是因为电流通过断路器时,产生的热量能使受热铁片迅速升温,从而使片材弯曲翘起,使触点迅速分离。
受热铁片的选择与电流的大小相关,当电流过大时,受热铁片则需要更大的尺寸和面积。
电磁保护是空开跳闸的另一种原理。
在电路中,当电流超过额定值时,通过线圈产生的磁场会吸引动铁芯,进而施加在触点释放机构上。
该机构接收到足够的吸力后,会使触点迅速分开,切断电路。
这种机构称为电磁脱扣器,具有较强的敏感性和可靠性。
电磁脱扣器的动作原理一般是,通过电流感应作用在线圈中产生磁场,当电流超过额定值时,磁场强度达到一定程度,使动铁芯克服弹簧力的作用而开始运动,进而分离触点。
在空开跳闸中,热保护和电磁保护往往是同时使用的。
根据电流的大小和作用时间的长短,断路器可以选择使用热保护、电磁保护或二者的组合来实现空开跳闸保护。
这样可以确保在各种故障情况下,及时有效地实现电路的切断,保护电器和电路的安全。
空开跳闸的原因及分析

空开跳闸的原因及分析一、空气开关跳闸故障原因分析跳闸主要有三种情况:1.线路哪里有问题,有线路接地了,或者线路碰头了,可以找专业人士进行检修。
2.家里的家用电器有问题,要一个个排查过去。
3.电流负荷过大在排除了前两种情况后,可以确定造成空气开关跳闸的原因是负荷电流超过了配电断路器的额定电流或者出现短路故障导致电网电流瞬间急剧增大,断路器跳闸是正常保护动作,三相负荷不平衡因为某一相的电流值高于其他两相,可能导致该相负荷电流超过断路器的额定电流,即单相过载,从而引发断路器的过载保护,导致断路器跳闸。
空气开关会跳闸的原因一般有四个:过载保护、电路短路、漏电、欠电压,这些都会造成空气开关的跳闸。
1、线路老化漏电,这样会造成火线和零线都有电。
这个时候可以检查漏电保护器,如果跳起则表示电器漏电。
2、负载的接头不够牢固,部分由人工接线的电器,接头没有压紧。
3、比较常见的情况就是空气开关的电流整定值太低,负荷的功率大于空气开关的额定功率。
如:一般电热水器回路开关值应该是20A,而不是一般的16A。
4、确定家中线路及电器都没有问题的话,那么就是空气开关自身的质量不过关了。
二、电路跳闸如何处理1、首先我们要清楚空气开关和带漏电保护空气开关,带漏电保护空气开关大,空气开关相对较小。
可以将漏电保护器和空气开关全部关闭,关闭后开始合闸,先要将总空开合上,再一个个的送上空气开关,然后合带漏电保护空气开关。
2、如果漏电保护开关送不上去的话,那就说明漏电保护开关出问题,需要重新换一个新的,如果送上漏电保护开关之后,又跳闸了,那就表明这个线路有问题,空气开关的闸推不上可以先不用理会,继续推送后面的空气开关,挨个检查家里哪路电路没有电。
3、上面说到了空气开关的闸合不上去,可以先把家里所有的电器插头都拔掉,再送上空气开关的闸看看结果,如果结果还是送不上,那就将空气开关箱上的盖子卸下。
在把电路的零线和地线拆离总线,查看火线是否存在漏电。
空气开关原理品质量选择及跳闸原因

空气开关原理品质量选择及跳闸原因————————————————————————————————作者:————————————————————————————————日期:空气开关原理品牌质量选择及跳闸原因空气开关,又称自动开关、低压断路器等,是家庭与工程中常见的电路保护器,当工作电流超过额定电流、短路、失压等情况下,自动切断电路达到保护的作用,除了保护功能外,还可以与漏电器、测量、电操等模块单元配合使用,在低压配电系统中,常用它做终端开关或支路开关,取代了过去常用的熔断器和闸刀开关。
空气开关的作用(1)限流与欠压保护:当电线发生短路时,就会发生很大的电流,从而使电器烧坏,空气开关都有这个功能,当电流大于此空开的电流时开关就会离合,达到断电的目地。
(2)短路保护:使用空气开关后,当线路短路与接地都会自动离合。
(3)超载与过热保护:过载就是负荷过大,电线发热导致空气开关的电磁线圈的反应,固而使其离合。
(4)隔离与相间保护:一般30mA以下的电流是正常的,也是人体所能接受的,高于此漏电流就会不安全,所以空气开关能隔离30mA 以上的漏电流是几分钟内开关离合(这个值是根据空气开关的参数来决定的)。
(5)漏电保护:漏电现象大家都认为,只有对大地才能产生漏电,还有的说,只有总开与感应开关才能的反应,其实,这是不太全而的,空气开关,单P空开也会对漏电有所反应。
空气开关工作原理:空气开关内部结构是利用双金属片热膨胀弯曲触动杠杆,使断路器脱扣起到超负载保护作用。
过载保护时会有一定的时间差区别。
当短路发生时,电流流过感应线圈而产生一强大磁场,推动杠杆使断路器快速脱扣。
图1、空气开关原理图按照保护作用的不同,脱扣器可以分为过电流脱扣器及失压脱扣器等类型,脱扣方式有热动、电磁和复式脱扣3种。
当线路发生一般性过载时,过载电流虽不能使电磁脱扣器动作,但能使热元件产生一定热量,促使双金属片受热向上弯曲,推动杠杆使搭钩与锁扣脱开,将主触头分断,切断电源。
空气开关跳闸不一定是短路_空气开关跳闸的原因断路器

空气开关跳闸不肯定是短路_空气开关跳闸的缘由 - 断路器空气开关是低压配电网络和电力拖动系统中格外重要的一种电器,它集把握和多种爱护功能于一身。
除了能完成接触和分断电路外,尚能对电路或电气设备发生的短路.严峻过载及欠电压等进行爱护,同时也可以用于不频繁地启动电动机。
空气开关总跳闸有三种状况:一是负荷过大,可以换负荷大点的空开.二是线路哪里有问题,有线路接地了,或者线路碰头了,这需要专业人士检修了。
三是家里的家用电器有问题,一个一个排解看那个电器有问题。
空气开关跳闸怎么办?一、在空载状态下,检测线路电压及电阻。
1.电压检测法:电压检测方法适用于检测电路是否存在接地故障。
断开内部火线和零线,拔跳全部电器,在线路处于全开路状态下,检测外部线路火线与内部零线之间的电压。
在一般状况下,开路电路检测电压值应为5V以下,并且电压值比较稳定。
使用沟通200V以上电压档,假如检测电压值飘忽不定,并且电压值不满240V或在36~240V 之间(即合路电压),依据一般电子电路串联分压物理原理,推断被检测电路为接地故障电路(此时,零线相当于地线,电线电阻与接地电阻串联)。
接地电阻越小(即接地越良好),检测电压值越大,由于在一般状况下,接地电阻阻值极不稳定,所以电压值也极不稳定。
假如检测电压值微小(小于10V),或接近于零(即开路电压),则可以推断被检测电路为正常电路。
2.电阻检测法:电阻检测法适用于全开路电路,即火线和零线被全部断开,此检测方法可用于检测电路是否存在短路故障。
在内部电路处于全开路状态下,拔掉全部电器,然后检测内部火线和零线及地线之间的电阻值。
假如检测电阻值为无穷大,可以推断电路处于开路状态,则可以推断被测电路为正常电路(健康电路);假如检测电阻值为肯定阻值,可以推断电路处于通路状态,则可以推断被检测电路为故障电路,而且存在火线与零线短路故障的可能性最大。
二、排查线路故障的步骤。
1.归类线路组:将火线与零线配对,标明线路组号。
为什么空气开关可以跳闸?原来这里面原理这么多

为什么空气开关可以跳闸?原来这里面原理这么多群申请请填写备注:城市公司名称姓名一.总体介绍1.概述:空气开关即空气断路器,主要用于保护交流500V或直流400V以下的低压配电网和电力拖动系统中常用的一种配电电器,可用于不频繁接通和分断负载电路当工作电流超过额定电流、短路、失压等情况下,自动切断电路。
相当于闸刀开关、过电流继电器、失压继电器、热继电器及漏电保护器等电器部分或全部的功能总和,是低压配电网中一种重要的保护电器。
2.空开分类自动空气开关的分类 :1.按极数分:单极.两极和三极2.按保护形式分:电磁脱扣器式.热脱扣器式.复合脱扣器式(常用)和无脱扣器式。
3.按全分断时间分:一般和快速式(先于脱扣机构动作,脱扣时间在0.02秒以内)。
4.按结构型式分:塑壳式、框架式、限流式、直流快速式、灭磁式和漏电保护式。
电力拖动与自动控制线路中常用的自动空气开关为塑壳式。
如DZ5-20系列。
3.符号4.参数识别——DZ10-100/330 Ie=60A ?DZ--“自动”的反拼音10--设计序号100--额定电流 3---表示极数即三相 3---脱扣形式(0--无脱扣器,1--热脱扣器式,2--电磁脱扣器式,3--复式)0---有无辅助触头(0--无辅助触头,2--有辅助触头) Ie=60A---过电流调节目前家庭使用DZ系列的空气开关,常见的有以下型号/规格:C16、C25、C32、C40、C60、C80、C100、C120等规格,其中C 表示脱扣电流,即起跳电流,例如C32表示起跳电流为32安,一般安装6500W热水器要用C32,安装7500W、8500W热水器要用C40的空开。
二.主要组成部分1.组成主要由触点系统、灭弧装置、脱钩器和操作机构等组成,操作机构又有脱扣机构、复位机构和锁扣机构。
1.1触点系统触点有主触点和灭弧触点,大电流的断路器还有副触点,这三种触点并联接在电路中。
正常工作时主触点承载负载电流;开断时灭弧触点熄灭电弧,保护主触点。
空气开关跳闸的原理

空气开关跳闸的原理
空气开关跳闸的原理源于其内部的保护机构,通过对电路中的电流和电压进行检测,一旦发现异常情况,就会自动切断电路,从而实现跳闸的功能。
空气开关内部主要由感应器、触头和弹簧等组成。
当电路正常工作时,感应器会检测电流和电压的大小,保持触头的闭合状态。
而当电流或电压超出设定范围时,感应器会感知到异常,并通过激活触头的弹簧力量,使得触头从闭合状态迅速分离,断开电路,达到跳闸的目的。
具体来说,当电路中的电流过载时,感应器会检测到电流超过额定值,触头上的感应磁场会增强,弹簧受力增大,导致触头脱离接触,中断电路。
同样地,当电路中的电压异常升高时,感应器会检测到电压超过设定值,触头上的感应磁场会增强,弹簧受力增大,触头分离,中断电路。
此外,空气开关还配备了过载保护和短路保护的功能。
当电路中发生过载时,过大的电流会导致感应器检测到异常,触头会迅速分离,起到保护作用。
而在短路情况下,过大的短路电流会迅速增加触头上的感应磁场,弹簧会受到巨大的力量推动触头分离,切断电路。
总之,空气开关的跳闸原理是基于感应器感知电流和电压的异常情况,通过触头受力和弹簧的作用,实现快速断开电路,保护电器设备和人身安全。
空气开关开一会就跳闸是怎么回事

空气开关开一会就跳闸是怎么回事
空气开关开一会就跳闸,我们基本上可以确认是过载导致的跳闸;我们知道空气开关除了本身的通断作用以外,还有过载保护、短路保护、欠电压保护;下面就来给大家分析空气开关使用一会就跳闸的问题。
首先我们来找出导致空气开关使用一会就跳闸的原因:
1.首先我们得把短路排除,因为如果是短路的话,就不可能使用一会才会跳闸,而是根本就合不上闸的,所以不可能是短路造成的;
2.然后我们再来说说欠电压,居民用电以单相电为例,我们使用的电压超准值值是220V,允许波动范围是标准值的+7%和-10%,也就是198V到236V之间都是正常值,如果是欠电压也不会能够使用一段时间,而是电器不能使用才对;
3.第三漏电这里我们就不做分析,因为空气开关没有漏电保护功能,即使漏电也不会跳闸;
4.最后那么就剩下过载了,空气开关开一会就跳闸,这是最典型的过载的表现,所以我们可以确认是过载导致的跳闸。
我们知道了导致跳闸的原因,那么再来跟大家分析解决这个问题
的措施:
1.过载我觉得应该分为两种情况,第一种情况是使用的电器过多,第二种情况是电线选择的过细;
2.如果是第一种情况电器过多,随着电器的使用,电流增大,电流超过了空气开关的脱扣电流,那么空气开关就会跳闸;解决的措施就是检查一下安装的空气开关是否配置合理,空气开关选择小了,选小了的话可以换个大一些的空气开关;如果没选小,那么就只能减少电器的使用了;
3.如果是第二种情况电线选择过细了,因为电线细了,导线过载就会发热,空气开关同样也会跳闸进行过载保护;这时那么我们也要根据用电负荷来仔细计算一下电流,根据计算电流来合理的选择电线,同时也要注意上口的进线;如果通过计算发现,电线的选择没有问题(因为上口电线已经是确定的),那么唯一的办法也是减少家用电器的同时使用量。
家用空开频繁跳闸的原因及解决办法

家用空开频繁跳闸的原因及解决办法断路器跳闸,几乎是所有人都遇到过的问题。
有些时候,断路器跳闸,只要人工合闸即可。
但是也有让人头疼的时候,即断路器频繁跳闸,合上闸过一会儿又跳了,什么原因也不清楚,真是让人头疼。
今天我们来详细分析断路器跳闸的原因。
可能引起断路器跳闸的原因空气开关,又叫做断路器。
家用断路器的保护功能只有过载保护和漏电保护。
家庭配电箱内,一般使用以下断路器组合▼在这一组断路器中,左侧四个断路器是普通的空开,右侧的三个断路器是在普通的空开基础上增加了漏电保护的附件,可以称之为“漏电断路器”。
普通断路器和漏电断路器的外观对比如下▼上图中均为1P断路器,除此外,家庭中还常见2P断路器,但是其保护功能相同,此处不再赘述。
在保护功能上,普通的断路器仅有过载保护的功能,而漏电断路器同时具有过载保护和漏电保护。
如果发生跳闸现象,请首先考虑这两种情况。
超负荷跳闸电路中的负荷过高,引发断路器过载保护,从而引起跳闸。
如果是普通的断路器跳闸,或漏电断路器跳闸后复位按钮没有突出(漏电显示屏未变色),即可确定为过载跳闸。
负荷过高,有两种可能:1.电路中有大功率设备,如空调、热水器等,而断路器选型较小。
2.同一个断路器下带动过多用电设备,造成总电流过高。
如同一个断路器下口有多个插座,各个插座都在使用,造成总电流过高。
解决方法:电路中负荷过高,会造成线路发热从而烧毁用电器,甚至引起火灾等事故。
确定电路中是由于过载造成断路器跳闸,可以更换大电流断路器解决。
在更换断路器之前,请先确定该回路电线的粗细。
过细的电线如果匹配较大断路器,会产生很严重的安全隐患。
短路跳闸属于超负荷跳闸的范畴,同样是触发了过载保护。
之所以单独列出,是因为其解决方案与上述不同。
如果断路器合闸后马上又跳闸(不是合不上闸),特别是拔下所有插座上的用电器之后还是如此,就要考虑是电路中有短路现象。
电路中发生短路现象是十分危险的,此时应该保持断路器的断开状态,并找专业人士处理,切勿轻易尝试解决。
空气开关频繁跳闸,原来是这里出问题了!

空气开关频繁跳闸,原来是这里出问题了!空气开关,是断路器的一种,我们平时家里经常说的总闸,一般都是指空气开关和漏电开关。
但是不知道大家家里的总闸,有没有碰到这些问题呢,就是经常频繁的跳闸,尤其是夏天的时候,一开空调就会跳闸,这到底是哪里出现问题了呢?今天特意去请教了老师傅。
问题一短路跳闸:空气开关具有短路保护功能,当空气考官检测到家中线路中出现短路情况时,就会跳闸来保护线路安全。
如果检查到电路出现短路了,它就会直接跳闸,保护整个电线,短路的意思是指零线跟火线没有经过电器,直接形成了回路,这样子会产生很大的电路,容易瞬间就把电器电线烧毁了如果出现这种情况,我们不要把总闸打上去,要请师傅来维护,确保安全了再用电。
一定要注意,如果没有经验,切勿自己尝试解决,以免发生安全事故。
问题二过载跳闸:线路连续工作电流大于线路保护开关额定负载电流叫过载,如过载时间达到或超过开关允许负荷超载使用时间限定值时开关会自动切断电源,我们把这种保护动作称作过载跳闸保护。
这是一种很常见的跳闸原因,我们夏天开空调的时候也会碰到这种事,如果出现这种情况,我们可以先把家里面的大功率电器关闭,然后再回复通电,这种情况的避免很简单,避免同时使用太多大功率的电器即可,避免电路发热过大。
所以我们在使用各种用电器的时候,一定要保证用电器的最大工作功率,一定要小于空开或炸到的允许工作功率,只有这样,才能够确保用电安全。
问题三漏电跳闸:发现使用的电器漏电时,只要拔掉有漏电故障电器的插头,再重新合上低压断路器便可以送电。
如果发现线路漏电或短路,必须请电工来处理解决。
低压断路器跳开后,首先把所有分路断开,再分别逐一合上送电。
当某一路合上后,低压断路器送不上电,就是该分路有故障,应断开这一路,合上其他分路送电。
查出故障分路的问题后,经修复后再送电。
不是以上原因,还跳闸?1、送电后“砰”一声响,说明火线漏电或者零火线短路。
2、送电后没有声响跳闸,一般是零线漏电。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
自动空气开关的选型及跳闸原因分析乔洪全
发表时间:2020-01-14T15:27:14.830Z 来源:《基层建设》2019年第28期作者:乔洪全[导读] 摘要:本文介绍了空气开关的作用,特点、原理、分类等,并根据用途的不同重点介绍了如何选择空气开关及跳闸原因分析。
山西省农业机械化学校
摘要:本文介绍了空气开关的作用,特点、原理、分类等,并根据用途的不同重点介绍了如何选择空气开关及跳闸原因分析。
关键词:自动空气开关选型跳闸
一、自动空气开关的选型
1.自动空气开关的作用
自动空气开关又称自动空气断路器,是低压配电网络和电力拖动系统中非常重要的一种电器,它集控制和多种保护功能于一身。
除了能完成接触和分断电路外,尚能对电路或电气设备发生的短路。
严重过载及欠电压等进行保护,同时也可以用于不频繁地启动电动机。
2.自动空气开关的特点
自动空气开关具有操作安全、安装简单、工作可靠、动作后(如短路故障排除后)不需要更换元件(如熔体)等优点。
因此,在工业、住宅等方面获得广泛应用。
自动空气开关具有保护功能,当电路发生过载、短路等故障时能自动跳闸,正常情况下可以用来不频繁的接通和断开电路以及控制电机的启动和停止。
自动空气开关有DW系列(万能式)和DZ系列(称为塑料外壳式)两种。
DW系列主要用作配电网络的保护开关。
DZ系列即可作为配电网络的保护开关,也可作电机、照明电路的控制开关。
3.自动空气开关的工作原理
空气开关也就是断路器,在电路中作接通、分断和承载额定工作电流,并能在线路和电动机发生过载、短路、欠压的情况下进行可靠的保护。
当线路发生短路或严重过载电流时,短路电流超过瞬时脱扣整定电流值,电磁脱扣器产生足够大的吸力,将衔铁吸合并撞击杠杆,锁扣在反力弹簧的作用下将触头分断,
切断电源。
当线路发生一般性过载时,过载电流虽不能使电磁脱扣器动作,但能使热元件产生一定热量,促使双金属片受热弯曲,推动杠杆使锁扣脱开,将触头分断,切断电源。
4.自动空气开关的分类
(1) 按极数分:单极、两极和三极。
(2) 按结构型式分:塑壳式、框架式(万能式)。
5.自动空气开关选择时要注意以下几点
(1)根据用途选择自动空气开关的型式和极数。
(2)根据最大工作电流来选择自动空气开关的额定电流。
二、自动空气开关跳闸的原因分析
1.负载或线路短路、漏电。
如果是负载漏电或短路而使空气开关跳闸,只要断开故障负载,便可以重新送电;如果是线路漏电或短路,相对来说比较棘手,可先解决一些简单故障,让部分线路暂时恢复送电。
具体做法为:当空气开关跳闸后,首先把各分路断开,再分路送电,当送上某一分路时空气开关跳闸,则可以断定此分路有故障。
只要断开此分路,其他各分路就可以恢复用电。
