螺旋叶片展开尺寸的几种计算方法
基于SolidWorks螺旋叶片的展开
搅拌筒叶片主要数据：成型的直径、轴的直径、螺旋距离。
开的料是圆形。
开料的开口圆环。
开口圆环（环式扇形）内径=√[（轴的直径×π）×（轴的直径×π）+螺旋距离×螺旋距离]开口圆环（环式扇形）外径=开口圆环内径+（成型的直径-轴的直径）开口圆环（环式扇形）外弧长=√[（成型的直径×π）×（成型的直径×π）+螺旋距离×螺旋距离]给你个公式D=外径(圆盘大径) d=内径(钢管外径) 螺距P(((3.14159*D)平方+P平方)再开平方=L1(3.14159*d)平方+P平方)再开平方=L2下料外径=L1*(D-d)/(L1-L2)下料内径=外径-320(叶片宽*2)下料内径要比计算尺寸稍小然后将多块圆盘叠加在一起,对齐点焊用车床加工内孔加工至比钢管直径大1-2毫米这样会便于组对.理论下料尺寸:850*530已知螺旋轴480mm外径是800mm拉伸长是546mm它的下料方式是怎么下？另外急求它的近似的计算公式！方法一：1 螺旋叶片绘制过程螺旋叶片是由内外两条螺旋线组成的，先作出叶片的内外螺旋线，再通过放样即可作出螺旋叶片三维图。
1.1 搅拌筒及叶片参数的确定用SolidWorks作螺旋线，需要先确定螺旋线的起始圆。
图1为搅拌筒前锥叶片断面图图中叶片的螺旋面外张，因搅拌筒螺旋线是变螺距的，所以只能通过高度和圈数来生成螺旋线。
由图1得搅拌筒外锥螺旋线的起始圆φ=1 673 mm，锥度10.85°，高度 1 605 mm，圈数0.872 5；搅拌筒内锥螺旋线的起始圆φ=809 mm，锥度10.85°，高度1 605，圈数0.872 5，且两起始圆之间的距离为83 mm。
2.2 内外锥螺旋线的绘制打开SolidWorks界面，依次点击“新建”→“零件”→“曲线”→“螺旋线/涡状线”→“上视基准面”→“以原点为圆心画圆”输入“1 673”。
螺旋叶片下料
第一部分理论基础一、展开图法：1、做直角三角形ABC和ABD，其中AB等于螺旋节的导程H,BC等于πD,BD等于πd,斜边b,a 分别为螺旋内外缘线的实长。
2、做等腰三角形使其上底等于b,下底等于a,高度等于(D-d)/2。
3、延长等腰梯形两腰交于o点，以o为圆心，o1,o2各为半径作两圆，并在外圆周上量取a 的长度得点4,连o4所得圆环部分即为所求展开图。
二、计算法：从上述展开图画法中看出可通过计算求得途中所有数据r=bc/(a-b)R=r+cα=(2πR-a) ×3600/( 2πR)式中：D-螺旋外圆直径；d-螺旋内圆直径；r-螺旋节展开图内圆半径； R-螺旋节展开图外圆半径；H-螺旋导程；α-展开图切角；a2= (πD)2+H2 a-螺旋外缘展开长b2=(πd)2+H2 b-螺旋内缘展开长c=(D-d)/2 c-螺旋节宽度第二部分实际应用制作方法1、一般常用方法--模具压型对于一般叶片可用按展开图尺寸下料制作后，再热处理，后用模具压成型，因为模具制作成本较高，只是用于批量生产，不适用于单件和少量加工生产。
很多厂家在使用此法，这里不再叙述。
2、山东海化集团庆丰公司自创方法--拉伸制作方法，如下图所示：叶片按展开图尺寸下料制作后，不需割切角口α，割开一条缝，撬起把各叶片焊接联接起来，一端固定焊接在螺旋轴上，另一端用两倒链拉制如图，拉制后叶片直接焊在螺旋轴上，最后的一片螺旋叶片由于变形较大，已无应用价值割下弃去不用。
由于不需割切角口α，节省材料，每片增加切角口α部分面积，且焊缝不在一条直线上，避免了应力集中，改善受力环境，此法不需热加工处理，节省成本，适用于单件加工制作，螺旋叶片现场使用中完全满足使用要求。
3、山东海化集团庆丰公司自创方法--卷制方法，如下图所示：传动原理：由一台电动机驱动，经减速机减速后由皮带联接分成两路，各自接入蜗杆蜗轮减速器，经蜗杆蜗轮减速并换向后，再接入垂直面内与垂直线成一定角度的锥行模上。
螺旋叶片的计算方法
螺旋叶片的计算方法
螺旋叶片是一种常见的机械零件，广泛应用于风力发电机、离心风机、离心泵等领域。
其计算方法主要包括以下几个方面：
1. 叶片几何参数的确定：螺旋叶片的几何参数包括叶片长度、叶片宽度、叶片厚度、叶片扭曲角度等。
这些参数的确定需要根据具体的使用要求和工作条件进行考虑。
一般来说，叶片长度和宽度的比值应该在2:1到4:1之间，叶片厚度应该保证足够的强度和刚度，叶片扭曲角度应该能够满足流体动力学要求。
2. 叶片材料的选择：螺旋叶片的材料选择需要考虑到强度、刚度、耐腐蚀性等因素。
常用的材料有铝合金、碳纤维复合材料、不锈钢等。
3. 叶片气动力学计算：螺旋叶片的气动力学计算是确定其性能和工作效率的关键。
一般来说，叶片的气动力学计算需要考虑到叶片的流场、叶片的气动力、叶片的气动力矩等因素。
这些计算可以通过数值模拟或实验方法进行。
4. 叶片结构设计：螺旋叶片的结构设计需要考虑到叶片的强度、刚度、稳定性等因素。
一般来说，叶片的结构设计需要满足一定的强度和刚度要求，同时还需要考虑到叶片的稳定性和振动问题。
5. 叶片制造工艺：螺旋叶片的制造工艺包括模具制造、叶片成型、叶片表面处
理等环节。
这些工艺需要根据具体的叶片材料和结构设计进行选择。
总之，螺旋叶片的计算方法需要综合考虑多个因素，包括几何参数、材料选择、气动力学计算、结构设计和制造工艺等方面。
只有在这些方面都得到合理的考虑和处理，才能够设计出性能优良、工作效率高的螺旋叶片。

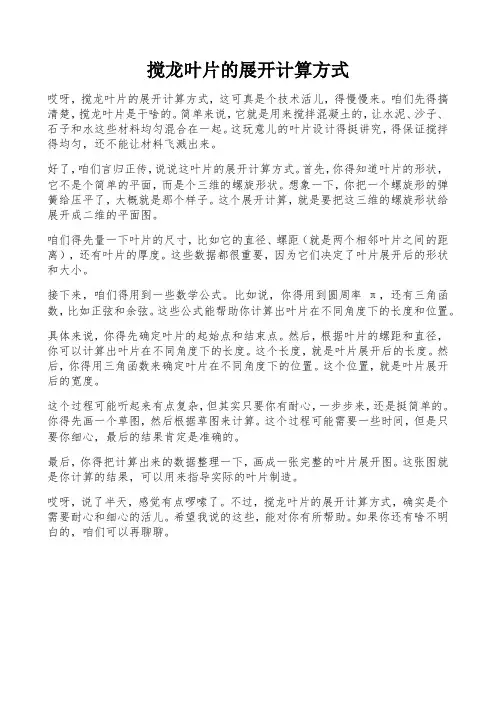

搅龙叶片的展开计算方式
搅龙叶片的展开计算方式哎呀，搅龙叶片的展开计算方式，这可真是个技术活儿，得慢慢来。
咱们先得搞清楚，搅龙叶片是干啥的。
简单来说，它就是用来搅拌混凝土的，让水泥、沙子、石子和水这些材料均匀混合在一起。
这玩意儿的叶片设计得挺讲究，得保证搅拌得均匀，还不能让材料飞溅出来。
好了，咱们言归正传，说说这叶片的展开计算方式。
首先，你得知道叶片的形状，它不是个简单的平面，而是个三维的螺旋形状。
想象一下，你把一个螺旋形的弹簧给压平了，大概就是那个样子。
这个展开计算，就是要把这三维的螺旋形状给展开成二维的平面图。
咱们得先量一下叶片的尺寸，比如它的直径、螺距（就是两个相邻叶片之间的距离），还有叶片的厚度。
这些数据都很重要，因为它们决定了叶片展开后的形状和大小。
接下来，咱们得用到一些数学公式。
比如说，你得用到圆周率π，还有三角函数，比如正弦和余弦。
这些公式能帮助你计算出叶片在不同角度下的长度和位置。
具体来说，你得先确定叶片的起始点和结束点。
然后，根据叶片的螺距和直径，你可以计算出叶片在不同角度下的长度。
这个长度，就是叶片展开后的长度。
然后，你得用三角函数来确定叶片在不同角度下的位置。
这个位置，就是叶片展开后的宽度。
这个过程可能听起来有点复杂，但其实只要你有耐心，一步步来，还是挺简单的。
你得先画一个草图，然后根据草图来计算。
这个过程可能需要一些时间，但是只要你细心，最后的结果肯定是准确的。
最后，你得把计算出来的数据整理一下，画成一张完整的叶片展开图。
这张图就是你计算的结果，可以用来指导实际的叶片制造。
哎呀，说了半天，感觉有点啰嗦了。
不过，搅龙叶片的展开计算方式，确实是个需要耐心和细心的活儿。
希望我说的这些，能对你有所帮助。
如果你还有啥不明白的，咱们可以再聊聊。
螺旋叶片的拉伸公式
冷拉螺旋叶片开料计算公式一、前言冷拉螺旋叶片开料问题已经存在很多年了，手册的理论公式在生产实践中有很大局限，太多资料手册大家抄来抄去，以讹传讹。
这一问题不仅长时间困扰着我，相信也同样困扰着多数设计制作螺旋机的同行。
二、理论计算公式理论公式在各手册都有，只要有中学几何知识就可以推导出来，不必用微积分来虚张声势。
我很早就怀疑过公式，因为公式的错误先例不是没有。
几年前曾推导过一遍发现公式没有问题，又不想在机械行业深入，所以此事就不了了之。
生产时靠工人的简易公式自己掌握开料的富余量，忍受其螺距误差，得过且过。
理论公式：S——螺距D——螺旋体外径d—螺旋轴直径——一螺距的螺旋外径展开长——一螺距的螺旋内径展开长——螺旋叶片宽度——开料叶片内孔半径R=b+r————（公式5）——开料叶片外圆半径——整圆开料理论上拉伸后的富裕角一、展开图法：1、做直角三角形ABC和ABD，其中AB等于螺旋节的导程H,BC等于πD,BD 等于πd,斜边b,a分别为螺旋内外缘线的实长。
2、做等腰三角形使其上底等于b,下底等于a,高度等于(D-d)/2。
3、延长等腰梯形两腰交于o点，以o为圆心，o1,o2各为半径作两圆，并在外圆周上量取a的长度得点4,连o4所得圆环部分即为所求展开图。
螺旋图螺旋展开图手册上不仅给出了这些公式，还给出了不同规格螺旋机的叶片开料尺寸表格，都是理论值，可以说用在实践中就是错误的，根本没用。
手册公式表格如果不能用于指导生产，那么它又有何价值？三、关于叶片下料切口(富裕角)的问题上面的理论公式中有一项α—整圆开料理论上拉伸后的富裕角，这个问题是我耗费精力深入大论的引子。
手册上引出这样一个项目给了无数人误导，以为α缺口应该开料切除，论坛帖子里甚至有人解释说“这么做一定有其道理，我们不用知道为什么，照做就行了”。
有的说去缺口为了焊接时接缝整齐。
还有一杂志上的一篇技术文章对不带缺口的叶片发现新大陆似的进行“理论计算”，结论是不开切口如何省料。
螺旋叶片面展开计算
螺旋面展开计算
螺旋面属于不可展曲面，螺旋叶片焊接在旋转轴上可用于输送矿粉、煤粉、谷物，以及作搅拌器等应用较广。
下面通过典型例介绍展开计算法。
一、圆柱螺旋叶片展开计算
圆柱螺旋叶是将叶片沿圆柱螺旋线焊接于机轴上作输送器用。
叶片生产方法有二，其一按导程分段落料拼接；其二叶片用长条带料在专用机床上整体拉制后焊接于机轴上，此法公用于专业生产厂家。
本书只介绍按导程分段展开计算法，如图所示。
已知尺寸为D 、d 、P.
计算公式：
2
2)(P D L +=π
2
2)(P d l +=π )(2
1d D h -= l L lh r -= ()⎥⎦
⎤⎢⎣⎡+-︒=h r L a π21360 ()2
sin 2a h r c += 式中：l 、L----内外螺旋线实长（mm ）；
P----导程(mm);
h----叶片宽度(mm);
r----叶片展开里口半径(mm);
a----切缺角(。
)；
c----切口弦长(mm)。
螺旋叶片制作与计算公式
螺旋叶片制作与计算公式螺旋叶片是一种常见的机械零件，广泛应用于风力发电机、离心风机、离心泵等设备中。
螺旋叶片的设计和制作对于设备的性能和效率有着重要的影响。
本文将介绍螺旋叶片的制作工艺和计算公式，帮助读者更好地了解螺旋叶片的设计和制作过程。
螺旋叶片的制作工艺。
螺旋叶片的制作工艺通常包括以下几个步骤，材料选择、设计、加工和装配。
首先是材料选择。
螺旋叶片通常采用金属材料制作，如铝合金、不锈钢等。
材料的选择需要考虑到叶片的使用环境和工作条件，以确保叶片具有足够的强度和耐腐蚀性能。
其次是设计。
螺旋叶片的设计需要考虑到叶片的形状、尺寸和叶片间的角度等因素。
设计过程中需要进行流体力学分析，以确定最优的叶片形状和结构，以确保叶片在工作时具有良好的气动性能和稳定性。
接下来是加工。
螺旋叶片的加工通常采用数控机床进行精密加工，以确保叶片的形状和尺寸精度。
加工过程中需要注意控制加工参数，以确保叶片的表面光滑度和精度。
最后是装配。
螺旋叶片通常需要与其他部件组装在一起，如风力发电机的转子、离心风机的叶轮等。
在装配过程中需要注意叶片与其他部件的配合精度和稳固性，以确保整个设备的性能和可靠性。
螺旋叶片的计算公式。
螺旋叶片的设计和计算涉及到流体力学、结构力学等多个领域的知识。
下面将介绍一些常用的螺旋叶片计算公式，帮助读者更好地理解螺旋叶片的设计和计算过程。
1. 叶片的气动力计算公式。
叶片的气动力是指叶片在空气中运动时受到的气动力的大小和方向。
通常可以采用以下公式进行计算：F = 0.5 ρ V^2 A Cd。
其中，F表示叶片受到的气动力大小，ρ表示空气密度，V表示叶片的运动速度，A表示叶片的受力面积，Cd表示叶片的阻力系数。
2. 叶片的结构强度计算公式。
叶片在工作时需要承受来自气动力和离心力的作用，因此需要具有足够的结构强度。
通常可以采用以下公式进行计算：σ = M c / I。
其中，σ表示叶片的应力，M表示叶片上的弯矩，c表示叶片的截面矩，I表示叶片的惯性矩。
螺旋叶画法
二、计算法：从上述展开图画法中看出可通过计算求得途中所有数据
r=bc/(a-b)
R=r+c
α=(2πR-a) ×3600/( 2πR)
式中：D-螺旋外圆直径； d-螺旋内圆直径；
但是，工作量大，成本高，下面介绍在山东海化集团庆丰公司使用的螺旋叶片制作方法,拉伸制作方法和卷制方法。
第一部分 理论基础
一、展开图法：
1、做直角三角形ABC和ABD，其中AB等于螺旋节的导程H,BC等于πD,BD等于πd,斜边b,a分别为螺旋内外缘线的实长。
2、做等腰梯形使其上底等于b,下底等于a,高度等于(D-d)/2。
r-螺旋节展开图内圆半径； R-螺旋节展开图外圆半径；
H-螺旋导程；α-展开图切角；
a2= (πD)2+H2 a-螺旋外缘展开长
b2=(πd)2+H2 b-螺旋内缘展开长
c=(D-d)/2 c-螺旋节宽度
第二部分 实际应用制作方法
1、一般常用方法--模具压型
螺旋叶片的内孔即为螺旋轴外圆尺寸，由于平板料宽度尺寸未变,仍为(D-d)/2,所以螺旋叶片的外圆尺寸R=r+(D-d)/2,也即为R=r+c,同理论计算公式一样。
此法用平板料（宽度为（D-d）/2）通过专用机床直接卷制成型，真正做到不浪费一点材料，大大提高经济效益，专用机床生产效率高，机床可连续运转，螺旋叶片输出到一定长度后剪切下线即可，此法适用于批量生产。
卷制方法：设计专用机床，由空间成一定角度的一对锥形模转动带动平板料（宽度为（D-d）/2）运动，平板料经挤压产生塑性变形，其一边经挤压产生塑性变形长度缩短了，即以后成为叶片的内孔尺寸部分，其另一边经挤压产生塑性变形长度伸长了，即以后成为叶片的外圆尺寸部分，经挤压产生塑性变形后的材料再经由挡板轮系统顺轮流出，产生螺旋变形，顺螺旋轴模具卷制成螺旋叶片形式，挡板轮系统调整可控制螺旋叶片的螺距，螺旋轴模具与螺旋轴尺寸相同。
螺旋叶片下料计算方法
螺旋叶片下料计算方法1、t螺旋叶片下料计算方法螺旋叶片有很多应用，例如涡轮叶片等，为了使叶片正确地安装在轴上，在加工之前，应该根据叶片尺寸精确地计算下料尺寸。
本文将重点介绍螺旋叶片下料计算方法。
一、螺旋叶片下料计算方法1、在叶片设计，确定叶片的外径、低排角度、两排面间距、暴露面高度等参数。
2、计算叶片下料尺寸：（1）计算叶片的内径：内径=外径×cos（低角度）（2）计算叶片的总厚度：总厚度=暴露面高度÷sin（低角度）（3）计算叶片上排厚度：上排厚度=（总厚度-两排面间距）÷2 （4）计算叶片下料尺寸：下切尺寸=内径+上排厚度3、计算完毕，根据实际材料厚度作出调整后，可实现叶片正确的安装。
二、螺旋叶片下料计算公式螺旋叶片下料尺寸的计算可以用一下公式表示：下切尺寸＝外径×cos（低排角度）+[（暴露面高度÷sin（低排角度）-两排面间距）÷2]三、螺旋叶片下料计算实例一个螺旋叶片的参数如下：外径D＝200mm，低排角度α＝20°，两排面间距S＝2mm，暴露面高度H＝4mm，材料厚度t＝5mm。
请问叶片需要下料多少？计算：内径r＝D×cos（α）＝200mm×cos（20°）＝199.26mm总厚度T＝H÷sin（α）＝4mm÷sin（20°）＝4.4mm上排厚度t＝（T-S）÷2＝（4.4mm-2mm）÷2＝1.2mm下切尺寸＝r＋t＝199.26mm＋1.2mm＝200.46mm计算出叶片需下料200.46mm，由于材料厚度t＝5mm，因此实际下料尺寸应为205mm。
螺旋板放样公式
螺旋板放样公式螺旋板放样公式是一种在机械设计中常用的计算方法，用于将一个平面图形展开为一个螺旋形的平面片。
螺旋板放样公式的应用范围广泛，特别适用于制作圆柱形零件，如管道、螺旋弹簧等。
螺旋板放样公式的推导过程较为复杂，这里我们只简要介绍一下其基本原理和计算步骤。
首先，我们需要确定螺旋板的参数，包括螺旋的半径、螺距和圈数。
然后，根据给定的参数，我们可以通过以下步骤进行螺旋板的放样计算。
第一步，确定螺旋板的展开长度。
展开长度是指螺旋板展开后的长度，可以通过以下公式计算：展开长度 = 螺距× 圈数第二步，确定螺旋板的展开宽度。
展开宽度是指螺旋板展开后的宽度，可以通过以下公式计算：展开宽度= 2π × 螺旋的半径第三步，确定螺旋板的展开图形。
展开图形是指螺旋板展开后的平面形状，可以通过以下步骤计算：1. 将螺旋板分为若干个等长的小段，每段长度等于螺距。
2. 将每段小段按照螺旋的方向依次排列，形成一个平面图形。
第四步，绘制螺旋板的展开图形。
根据计算得到的展开宽度和展开长度，在纸上绘制出螺旋板的展开图形。
螺旋板放样公式的应用不仅局限于机械设计，还可以在其他领域得到广泛应用。
例如，在建筑设计中，可以使用螺旋板放样公式来计算楼梯的螺旋形状；在制作纸管或纸筒时，可以使用螺旋板放样公式来计算纸张的展开形状。
螺旋板放样公式是一种实用的计算方法，可以帮助工程师和设计师在制作螺旋形零件或展开形状时准确计算和绘制展开图形。
通过掌握螺旋板放样公式的原理和计算步骤，我们能更好地应用它，提高工作效率和准确性。
希望本文对螺旋板放样公式的理解和应用有所帮助，同时也希望读者能够深入学习和研究这一领域，为机械设计和制造领域的发展做出更大的贡献。
螺旋叶片新型制作方法
螺旋叶片新型制作方法关键词：螺旋叶片;新型制作方法;拉伸制作法;卷制法螺旋叶片是机械工程上经常遇到的一种较难放样的板金构件,对螺旋叶片的计算方法及公式在很多资料中已有介绍，其制作方法简单。
但是，工作量大，成本高，下面介绍螺旋叶片制作方法,拉伸制作方法和卷制方法。
第一部分 理论基础 一、展开图法：1、做直角三角形ABC 和ABD ，其中AB 等于螺旋节的导程H,BC 等于πD,BD 等于πd,斜边b,a 分别为螺旋内外缘线的实长。
2、做等腰三角形使其上底等于b,下底等于a,高度等于(D-d)/2。
3、延长等腰梯形两腰交于o 点，以o 为圆心，o1,o2各为半径作两圆，并在外圆周上量取a 的长度得点4,连o4所得圆环部分即为所求展开图。
螺旋图螺旋展开图二、计算法：从上述展开图画法中看出可通过计算求得途中所有数据 r=bc/(a-b) R=r+c α=(2πR-a) ×3600/( 2πR) 式中：D-螺旋外圆直径； d-螺旋内圆直径； r-螺旋节展开图内圆半径； R-螺旋节展开图外圆半径； H-螺旋导程；α-展开图切角； a 2= (πD)2+H 2 a-螺旋外缘展开长 b 2=(πd)2+H 2 b-螺旋内缘展开长 c=(D-d)/2 c-螺旋节宽度第二部分 实际应用制作方法 1、一般常用方法--模具压型 对于一般叶片可用按展开图尺寸下料制作后，再热处理，后用模具压成型，因为模具制作成本较高，只是用于批量生产，不适用于单件和少量加工生产。
很多厂家在使用此法，这里不再叙述。
2、山东海化集团庆丰公司自创方法--拉伸制作方法，如下图所示：叶片按展开图尺寸下料制作后，不需割切角口α，割开一条缝，撬起把各叶片焊接联接起来，一端固定焊接在螺旋轴上，另一端用两倒链拉制如图，拉制后叶片直接焊在螺旋轴上，最后的一片螺旋叶片由于变形较大，已无应用价值割下弃去不用。
由于不需割切角口α，节省材料，每片增加切角口α部分面积，且焊缝不在一条直线上，避免了应力集中，改善受力环境，此法不需热加工处理，节省成本，适用于单件加工制作，螺旋叶片现场使用中完全满足使用要求。
一种快捷计算螺旋绞刀展开尺寸的方法
一种快捷计算螺旋绞刀展开尺寸的方法
杨宣义
【期刊名称】《砖瓦》
【年(卷),期】2013(000)012
【总页数】2页(P38-39)
【作者】杨宣义
【作者单位】武汉铨鑫机械制造有限公司，湖北武汉 430050
【正文语种】中文
【中图分类】TU522.05
【相关文献】
1.冲压件的展开尺寸及公差的计算方法 [J], 张义武;马国亭
2.螺旋叶片展开尺寸的几种计算方法 [J], 靳光法
3.基于Solid Works钣金件展开尺寸的精确计算方法 [J], 叶期传
4.波形膨胀节展开下料尺寸计算与成形方法探讨 [J], 陶莉玲
5.柱状螺旋展开尺寸的公式计算法 [J], 邓常君
因版权原因，仅展示原文概要，查看原文内容请购买。
冷拉螺旋叶片的精确展开计算方法
冷拉螺旋叶片的精确展开计算方法
蒋志强;张润龙
【期刊名称】《管道技术与设备》
【年(卷),期】1997(000)006
【摘要】本文提出一种关于冷拉螺旋叶片坯料的展开与放样新的、更趋精确合理
的计算方法，并从实践中探索出叶片在展开与放样时其内径的精确修正系数Ｋ之值。
【总页数】3页(P10-12)
【作者】蒋志强;张润龙
【作者单位】郑州航空工业学院;郑州水工机械厂
【正文语种】中文
【中图分类】TG352
【相关文献】
1.冷拉螺旋叶片展开的精确算法 [J], 蒋志强;杜建铭;张润龙
2.冷拉螺旋叶片展开的精确算法 [J], 冯锡兰;郭友寒
3.螺旋叶片展开尺寸的几种计算方法 [J], 靳光法
4.冷拉螺旋叶片展开的精确算法 [J], 蒋志强;杜建铭;张润龙
5.冷拉螺旋叶片精确展开计算与工艺方法的研究 [J], 冯锡兰;陈小霞;蒋志强
因版权原因，仅展示原文概要，查看原文内容请购买。
