(完整版)如何CAD批量画道路横断面图

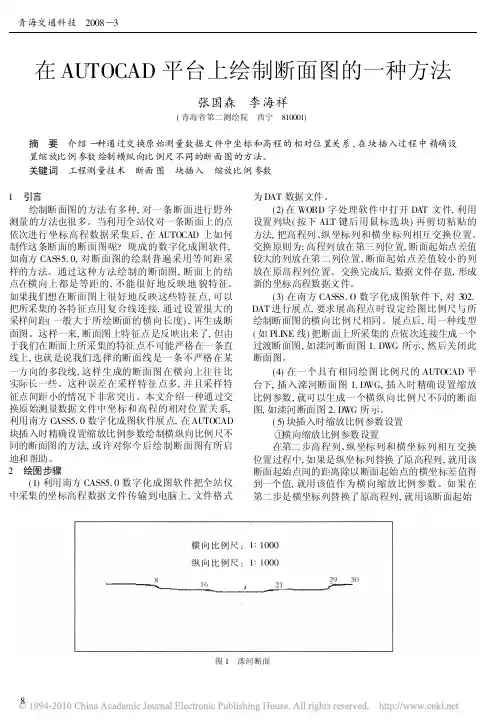

在AUTOCAD平台上绘制断面图的一种方法
在AUTOCAD 平台上绘制断面图的一种方法张国森 李海祥(青海省第二测绘院 西宁 810001)摘 要 介绍一种通过交换原始测量数据文件中坐标和高程的相对位置关系,在块插入过程中精确设置缩放比例参数绘制横纵向比例尺不同的断面图的方法。
关键词 工程测量技术 断面图 块插入 缩放比例参数1 引言绘制断面图的方法有多种,对一条断面进行野外测量的方法也很多。
当利用全站仪对一条断面上的点依次进行坐标高程数据采集后,在AUTOCAD 上如何制作这条断面的断面图呢?现成的数字化成图软件,如南方CASS5.0,对断面图的绘制普遍采用等间距采样的方法。
通过这种方法绘制的断面图,断面上的结点在横向上都是等距的,不能很好地反映地貌特征。
如果我们想在断面图上很好地反映这些特征点,可以把所采集的各特征点用复合线连接,通过设置很大的采样间距(一般大于所绘断面的横向长度),再生成断面图。
这样一来,断面图上特征点是反映出来了,但由于我们在断面上所采集的特征点不可能严格在一条直线上,也就是说我们选择的断面线是一条不严格在某一方向的多段线,这样生成的断面图在横向上往往比实际长一些。
这种误差在采样特征点多,并且采样特征点间距小的情况下非常突出。
本文介绍一种通过交换原始测量数据文件中坐标和高程的相对位置关系,利用南方C ASS5.0数字化成图软件展点,在AUTOCAD 块插入时精确设置缩放比例参数绘制横纵向比例尺不同的断面图的方法,或许对你今后绘制断面图有所启迪和帮助。
2 绘图步骤(1)利用南方CASS5.0数字化成图软件把全站仪中采集的坐标高程数据文件传输到电脑上,文件格式为DAT 数据文件。
(2)在WORD 字处理软件中打开DAT 文件,利用设置列块(按下ALT 键后用鼠标选块)再剪切粘贴的方法,把高程列、纵坐标列和横坐标列相互交换位置。
交换原则为:高程列放在第三列位置,断面起始点差值较大的列放在第二列位置,断面起始点差值较小的列放在原高程列位置。
CAD断面图的绘制及方量计算简述
断面图的绘制当进行方量计算时，首先把数据文件修改成csv文件，如下格式：再把文件名后缀直接改成DAT格式。
总的来说就是把数据修改成逗号空格文件，方便在CAD中展点。
在CAD中展点时，绘图处理-----展高程（需要展点号时重复上面的步骤）。
选择比例1：500 （一般都是默认），或修改比例，按要求修改。
选择修改好的DAT文件。
如图，展出。
测点展好后，进入等高线建立DTM出现对话框选择---由图面高程点生成，如图，确定。
在命令栏，选择---(2)直接选取高程点或控制点。
空格，框选图面上的高程点，空格确定。
生成三角网，如图。
，再从命令栏----等高线---绘制等高线。
生成等高线.再根据实际地形在命令栏---等高线---重组三角形---修改三角网。
三角网修改完成后，再从命令栏----等高线---修改结果存盘，然后绘制等高线。
生成等高线.再进行绘制断面时，首先绘制设计轴线(多段线)，必须按轴线（按前进方向绘制）前进方向从左到右绘制断面线(多段线)。
（注：当断面线方向相反时所绘制的断面图也是相反的，就是严重错误）绘制好后，再标定断面的线的里程桩号。
（断面间距按需要绘制，一般为10米一条）。
然后生成断面。
具体步骤如下：工程应用-----绘制断面图----由三角网生成—然后点击到要生成断面线（桩号要和图断面线的桩号相对应），出现如图修改图中的断面图比例（默认500和100，我们都要修改为1000）。
如图上所示起始里程是指断面线起点到轴线的距离！根据实际修改！左负右正。
然后点击如上图中断面图位置按键，在CAD中选定位置---确定。
生成断面图如图批量绘制断面图的方法展好点后，用多段线连接外部高程点闭合。
然后绘制轴线-----在命令栏工程应用----生成里程文件-----由断面线生成-----新建----点击轴线—出现对话框如修改断面间距，左右长度，例中右边没有地形故为零。
然后步骤为工程应用----生成里程文件-----由断面线生成-----生成----点击轴线出现对话框第一栏选择图面高程点数据DAT文件，第2 3 栏输入要生成的文件命修改起始里程确定工程应用----绘制断面图-----由里程文件生成-----在出现的对话框中找到1HDm文件确定出现对话框修改图中数据，比例如图，断面间距按实际修改。
CAD中的断面和立面图的绘制技巧
CAD中的断面和立面图的绘制技巧在CAD软件中，断面图和立面图是非常常见的绘图类型，它们在建筑设计、机械制图等领域中广泛应用。
这两种图形以不同的视角展示了物体的内部结构和外部形状，帮助人们更好地理解和展示设计方案。
下面将介绍一些CAD中绘制断面图和立面图的技巧。
首先，我们来介绍绘制断面图的技巧。
断面图是从一个特定位置和方向切割物体，展示了物体的内部结构和特定的细节。
在CAD软件中，我们可以通过以下几个步骤来绘制断面图。
第一步，选择绘图模式。
在CAD软件中，我们可以使用2D模式或3D模式来绘制断面图。
2D模式更适合简单的断面图，而3D模式可以更好地展示复杂的内部结构。
第二步，选择切割平面。
在绘制断面图时，我们需要选择一个合适的切割平面。
可以使用CAD软件提供的切割工具在物体上创建一个平面，或者直接选择已经存在的平面作为切割平面。
第三步，绘制断面轮廓。
在切割平面上，我们需要根据设计需求和标准规范绘制断面的轮廓。
可以使用CAD软件提供的绘图工具，如直线、弧线、圆等，来绘制断面轮廓。
第四步，添加细节和标注。
绘制断面图时，我们还可以根据需要添加一些细节和标注，以增加图形的信息量和可读性。
例如，可以添加尺寸标注、图例和文字描述等。
接下来，我们来介绍绘制立面图的技巧。
立面图是从一个特定视角展示物体的外部形状和特征，它通常用于展示建筑物的立面或机械设备的外观。
在CAD软件中，我们可以通过以下几个步骤来绘制立面图。
第一步，选择绘图模式。
与绘制断面图类似，我们可以选择2D模式或3D模式来绘制立面图。
2D模式适用于简单的立面图，而3D模式可以更好地展示立体感和细节。
第二步，选择绘图视角。
在绘制立面图时，我们需要选择一个合适的视角来展示物体的外观。
可以使用CAD软件提供的视图工具，在不同的角度和距离下观察物体，并选择最佳的视角。
第三步，绘制立面轮廓。
在选择好视角后，我们可以使用CAD软件提供的绘图工具，如直线、弧线、圆等，来绘制立面的轮廓。
道路断面CAD分析软件简明操作指南
道路断面CAD 分析软件简明操作指南软件参数编辑流程图1、（项目文件名最好用字母符号，减小文件长度）2、项目建立后，应首先编辑断链文件3、单曲线用交点法，复合曲线和卵形用线元法单曲线 复杂曲线4、在主项目下做纵坡编辑隧道断面分析路基及边坡分析软件具体操作思路：一、参数录入：1、新建项目1、1在菜单上点击“新建项目”，弹出显示新建项目对话框，对话框内显示当前的项目文件位置。
1、2如果打算新建一个项目，那么，再点击“新建项目”，则打开新建项目文件对话框。
1.浏览一个位置2.新建一个目录3.重命名为1、3 新建项目，首先应浏览一个便于查找的目录位置，然后，新建一个目录。
4.项目文件为sdd1、4对目录进行重命名，确认修改，最后在文件名位置上输入项目名称，点保存。
程序转入项目概述对话框（详见项目概述），完成项目新建。
2、输入断链参数（没有可以不输入）断链数据文件编辑道路中存在断链的问题，编辑断链文件，软件可以处理断链对于计算所产生的影响，主要是把道路的绝对长度和道路的桩号一一对应起来，无限增加道路计算的续航能力，无限扩展道路计算的范围；但是，断链数据不能够随意，一定要准确，否则，计算的结果就会出大问题。
3、平面线形参数3、1 交点文件编辑。
如果采用三维大地坐标格式采集数据，则必须把平面交点数据输入文件，以便在进行数据转换时，把大地坐标转换成二维断面数据。
如果直接采用二维断面数据格式采集数据，则默认为直线即可，点保存退出。
3、2 线元数据编辑3、2、1依次输入以下9个元素：1、起点桩号：（一般为ZH 点或HZ 点，或ZY 点或YZ 点，或者卵形公切点GQ ）2~3、起点坐标：（X ，Y ）4．点击打4、起点方位角：FWJ 114°15′24.33″写成：114.1524335、线性特征：直线，左偏，右偏；三个选一个6、终点桩号：如果起点为ZH点，终点一边为YH点，QZ点，HY点，都可以，一般为YH点，缓和曲线+圆曲线。
AutoCAD平台上绘制横断面图的一种方法
AutoCAD平台上绘制横断面图的一种方法
朱云锋;陈腾
【期刊名称】《科学与财富》
【年(卷),期】2010(000)005
【摘要】介绍了利用AutoCAD LISP语言编写的小程序直接绘制横断面的方法,其主要特点是效率快,可以批量绘制多个断面图,且可以随意更改纵、横向比例尺.【总页数】2页(P170-171)
【作者】朱云锋;陈腾
【作者单位】郑州市水利建筑勘测设计院,河南郑州,450006;河南科技学院园林学院,河南新乡,453003
【正文语种】中文
【相关文献】
1.道路纵、横断面图自动绘制的一种新方法
2.在AUTOCAD平台上绘制断面图的一种方法
3.基于.NET的AutoCAD二次开发绘制断面图的一种方法
4.一种河床断面图控件的绘制方法
5.快速绘制道路横断面图的一种新方法
因版权原因，仅展示原文概要，查看原文内容请购买。
CAD快速绘制道路横断面图的一种新方法
在EXCEL中处理测量数据是利用函数“&”对数据进行连接处理,对所有的测量点都处理成：距中桩距离&“,”&高程,例如在图2中,桩号为K2+160左12m位置高程为691.420,可以在EXCEL工作表中一个相对应的单元格的公式栏中输入=“-12”&“,”&M307,结果单元格显示“-12,691.420”;在EXCEL中一般按照下列原则处理横断面测量数据：1每一个数据都要处理成距离,高程的形式且占用一个单元格;2每一个横断面数据包括原地面测量数据和路床数据只占用一行;3每一行中的横断面数据自左向右顺序依次是：原地面数据一路床数据,其中原地面数据的顺序是距离中桩最左边的数据依次到距离中桩最右边的数据,路床数据是距离中桩最右边数据依次到距离中桩最左边的数据;4每一行结尾几个单元格分别输入Auto CAD命令C、ucs、0,4、L;最后在EXCEL中拖动填充柄或左键双击K2+160每一个单元格填充柄,EXCEL就会进行自动填充K2+180-K2+240 中的所有数据;3 使用功能3.1道路横断图自动绘制因为Auto CAD默认EXCEL从左面单元格移至右面单元格是一个键入回车键Enter,这是Auto CAD能自动绘制横断面图形的一个关键;对于道路横断图自动绘制,我们首先启动Auto CAD并打开一张新图,在命令行中输入“line”划线命令,Auto CAD 在命令行中会提示“ _line指定第一点：”,然后打开EXCEL表格并复制整理完毕的所有测量数据,转到Auto CAD软件中,在命令行中“_line指定第一点：”后右键单击进行粘贴或者Ctrl+V,AutoCAD会自动绘制横断面图;一般绘制200-500个横断面图仅仅需要1-3s时间就可以自动完成,非常方便快捷;下面我们来通过绘制K2+160断面图实例来具体说明Auto CAD如何自动绘图的全过程：①在Auto CAD键入“line”执行画直线命令;②在AutoCAD命令行中使用“Ctrl+V”粘贴所有复制的EXCEL数据;③Auto CAD在画直线命令下会从EXCEL粘贴内容中得到“-12,691.42”的具体位置,Auto CAD就会在“-12,691.42”位置上展上第一点,同时Auto CAD又会自动得到一个回车命令因为在EXCEL中从“-12,691.42”单元格向右移至“0,691.65”单元格,Auto CAD又要执行“指定下一点”命令,那么会从粘贴内容中得到“0,691.65”数据,Auto CAD就会在“0,691.65”位置上绘制直线的第二点,Auto CAD又会自动要求输入下一点;在这个过程中将自动实现Auto CAD要求画线的点位数据和EXCEL所提供测量数据相对应;④自动绘制完毕后Auto CAD会得到下一个“C”命令即闭合,就完成一个横断面图的自动绘制;⑤同时Auto CAD在命令行又会自动得到“UCS”命令即要求建立—个新的坐标系,粘贴的内容是“0,4”,即新坐标原点移动至0,4位置,之所以在EXCEL中键入“UCS”命令是为了在图上错开每一个横断面图的位置,如果没有这个命令,所有断面的横断图就会重叠在一起,我们可以根据最大填挖高度确定断面图之间的间隔,如果最大填挖高度是6m,那么在EXCEL中的“0,4”就要用“0,9”比较适合;⑥Auto CAD会在命令行中又得到一个“L”命令,AutoCAD将重复执行2-5步骤,画线点位数据是EXCEL提供的相应K2+180断面数据;⑦Auto CAD又会自动绘制K2+180断面图,并依次循环完成所有横断面的绘制;⑧按照所选择打印图纸绘制图框,把绘制好的每一个横断面图复制到图框中,并标注桩号;3.2计算填挖方面积在Auto CAD中选择所有绘制好的横断面图单击建立的面域,对于全填或者是全挖的断面其断面横断面图是一个闭合非相交的图形,可以在命令行中执行“area”或者左键单击,根据提示选择“area”中的“对象O”选项,然后选择一个横断面在命令行中会显示该横断面的面积和周长;不能建立面域的断面是一种半填半挖的断面,对于这种情况,首先要分析每一个闭合图形是填方还是挖方,通过手工“捕捉”每一个闭合区域的角点即测量点,分别求出面积,最后相加求出该段面的填方面积和挖方面积;3.3打印出图常规绘制横断图比例尺是1：200或者1：100,开始绘图之前,需要决定一个单位代表多大距离,然后使用该惯例创建图形;对于横断面图形我们一般采用以m作为图形单位,根据图纸大小和比例尺,调整打印机选项中的“调整打印比例”项中图形单位的大小;4 结束语以上实例是笔者利用测量人员最常用的数据处理软件EXCEL和绘图软件Auto CAD发现的一种绘制道路横断面图的新方法;这个方法不需要测量人员对软件进行二次开发,仅利用EXCEL和Auto CAD各自的优势对数据进行处理;这个方法也有很大的借鉴性和扩展性,即可以利用道路数据、管沟数据、房屋数据等自动绘制道路纵断面图、绘制管沟横断面图和成批绘制地籍图等等;当然在重复性越高的绘图工作中此方法的快捷性和准确性会体现得更加明显;。
10第十章 批量绘制工程横断面图 (测量版)
10第十章批量绘制工程横断面图 (测量版)第十章批量绘制工程横断面图 (测量版)第一步、设置绘图参数从“设置”下拉菜单中选择“绘图参数”菜单项，弹出图10-1所示的对话框，可以修改其中的缺省设置。
图10-1 设置绘图参数对话框第二步、准备原始横断面测量成果表原始横断面测量成果表（例如：demo.txt）的格式如下：桩号起点距高程点注释起点距高程点注释起点距高程点注释……起点距高程点注释桩号起点距高程点注释起点距高程点注释……起点距高程点注释测量成果表中，“起点距”即“累距”，每个点对应一个“起点距”、一个“高程”和一个“点注释”，其中，“点注释”可以省略。
“点注释”如果是中文，绘图时，系统会在原始断面图的对应位置上作出标记。
用户须用Windows下的记事本软件（操作方法为：开始\程序\附件\记事本）把原始测量记录输入整理成测量成果表；或者利用“断面工具”下的“测量数据转为成果表”功能把原始测量读数（来自水准仪、经纬仪、全站仪）转换为横断测量成果表，详细内容，请参考用户手册第四篇第二章的内容。
测量成果表举例如下：5+550-57.04 46.88-44.41 47.02-28.71 47.59 临河坡脚-6.85 54.99 临河堤肩0.00 54.92 堤中2.80 54.906.16 55.70 背河堤肩17.41 50.9534.26 45.91 背河坡脚62.17 43.75 DX5+600-28.80 47.38 LPJ-15.28 51.54-6.24 55.12 LJ0.00 54.99 DZ6.03 55.29 BJ19.01 51.3933.00 44.50 BPJ63.83 44.515+650-58.76 46.25-47.69 46.28-27.73 46.72 LPJ-14.66 51.17-5.39 54.72 BJ0.00 54.61 DZ4.48 55.34第四步、准备竣工横断面测量成果表（若只绘制原始断面，则该步可省略）竣工横断面测量成果表的格式与原始横断面测量成果表（例如：demo1.txt）的格式类似，要求如下：桩号零点桩间距（有时，可省略）起点距高程点注释起点距高程点注释起点距高程点注释……起点距高程点注释桩号零点桩间距（有时，可省略）起点距高程点注释起点距高程点注释……起点距高程点注释其中，零点桩间距(基点偏移)为竣工断面零点桩相对于原始断面零点桩的距离，左负右正；若原始断面零点桩和竣工断面零点桩均为同一点，则零点桩间距值为0；若所有断面的零点桩间距值均相等，则零点桩间距值可以在此处省略，将来把零点桩间距值放入“批量绘图设置对话框（图10-2）”的“公共零点桩间距”项中。
公路路基路面设计cad图，含横断面图
(整理)道路断面CAD分析软件简明操作指南
道路断面CAD 分析软件简明操作指南软件参数编辑流程图1、2、项目建立后， 应首先编辑断链文件3、单曲线用交点法， 复合曲线和 卵形用线元法单曲线 复杂曲线4、在主项目下 做纵坡编辑5、隧道断面分析 路基及边坡分析软件具体操作思路： 一、 参数录入：1、 新建项目1、 1在菜单上点击“新建项目”，弹出显示新建项目对话框，对话框内显示当前的项目文件位置。
1、 2如果打算新建一个项目，那么，再点击“新建项目”，则打开新建项目文件对话框。
1.浏览一个位置2.新建一个目录3.重命名为1、3 新建项目，首先应浏览一个便于查找的目录位置，然后，新建一个目录。
4.项目文件为sdd1、4对目录进行重命名，确认修改，最后在文件名位置上输入项目名称，点保存。
程序转入项目概述对话框（详见项目概述），完成项目新建。
2、输入断链参数（没有可以不输入）断链数据文件编辑道路中存在断链的问题，编辑断链文件，软件可以处理断链对于计算所产生的影响，主要是把道路的绝对长度和道路的桩号一一对应起来，无限增加道路计算的续航能力，无限扩展道路计算的范围；但是，断链数据不能够随意，一定要准确，否则，计算的结果就会出大问题。
3、平面线形参数3、1 交点文件编辑。
如果采用三维大地坐标格式采集数据，则必须把平面交点数据输入文件，以便在进行数据转换时，把大地坐标转换成二维断面数据。
如果直接采用二维断面数据格式采集数据，则默认为直线即可，点保存退出。
3、2 线元数据编辑3、2、1依次输入以下9个元素：1、起点桩号：（一般为ZH 点或HZ 点，或ZY 点或YZ 点，或者卵形公切点GQ ）2~3、起点坐标：（X ，Y ）4、起点方位角：FWJ 114°15′24.33″ 写成：114.1524334．点击打5、线性特征：直线，左偏，右偏；三个选一个6、终点桩号：如果起点为ZH点，终点一边为YH点，QZ点，HY点，都可以，一般为YH点，缓和曲线+圆曲线。
AutoCAD中绘制断面图
利用Excel在AutoCAD中批量绘制断面图的方法在高速公路项目中，施工单位前期进场都会对原地面进行复测，测量人员要快速地用复测数据绘图并算出土方的填挖量，对项目组织相应的工作策划及部署至关重要。
这也就对测量人员提出了出图效率问题，本文介绍横断面的快速画法及出图。
1、数据获取现在施工单位都普及了全站仪和GPS，我们只需要将根据地貌特征点选取好断面来测量，在土方的数据量上来说是不会有很大的出入，目前我们大多使用的是CASIO和SHARP-E500计算器，我们最好编写的程序能用坐标计算出此点所对应的桩号、边距(顺路线前进方向左侧边距为负，右侧为正)，只需要记录断面桩号、边距、高程就可以顺利出断面图了。
2、excel上的数据处理将现场测量数据录入Excel中，数据格式如下表，P代表偏距，E代表高程，pline表示AutoCAD中的折线命令，C列代表桩号，每一桩号与下一桩号空两行（空格为CAD中的空格键，第一次表示命令结束，第二次表示重复第一次的命令），A列为P，B列为H，红色部分为中桩的偏距和高程。
其中1行、第12行、第23行的0，50，100的等差数组，是为了在CAD上能按断面里程从左至右依次画多个断面图。
使它们不会出现上一断面的右部与下一断面的左部相交。
其中D=A1+$A$2, E=B2,F=D2&","&E2,表格亮显后按住右下角的“十”字拖动成了点位数据列。
D=A1+$A$2E=B2F=D2&","&E2下面把我在项目部的断面测量完整记录表传给大家3、绘制图形3.1绘制路线标准图形绘制标准图形时按照1:1的比例进行绘制，这样在后面填写断面面积、填挖高度时直接将查询数据输入就完事。
根据YK17+000的中桩高程和设计高程算出填挖方高度，然后再根据各自标段的边坡设计要求，画出坡度线。
再根据路基设计，画出横坡，做好连接。
本标段为填方0~8m为1：1.5放坡。
CAD断面图的画法
断
几断基 种面本 常图概
面 图
见与念
的剖
断面Biblioteka 面图图的区
别
基本概念
当用剖切平面将形体剖开后,剖切平面与形体表 面会产生截交线,此截交线围成的平面称为断面 (或截面),将此断面投影到与它平行的投影面上所 得的投影图即称为断面图.(此图能反映断面实形)
主要作用:用来反映形体内部形状.
剖面图与断面图的区别
剖切符号的标注不同.断面图的剖切符号只画剖切位置线 不画剖视方向线,只用编号的注写位置来表示剖视方向.
剖面图中的剖切平面可以转折(如阶梯剖中一个剖切平面 可以转折成两个互相平行的剖切平面)而断面图中剖切平 面不能转折.
几种常见的断面图
移出断面图 重合断面图 中断断面图
移出断面图
适用范围:适用于断面变化较多的构件 如图:
断面图只画出形体被剖开后断面的投影(即剖到 部分的投影)而剖面图要画出形体被剖开后整个 余下部分的投影(既包括剖到部分又包括未剖到 但投影可见部分投影)如图:
剖面图是剖开形体的投影是体的投影,而断面图只是一个 截口的投影是面的投影.被剖开的形体必有一个截口(断 面)所以剖面图必然包含断面图在内,而断面图虽属于剖 面图一部分但一般都单独画出.
注意:此类断面图一般需作标注,但也有特例.(如上图)
重合断面图
适用范围:适用于形体表面整体有凸起或凹陷的 断面图的绘制.
如图:
重合断面图
即将形体剖开后得 到的断面旋转90,使 得断面图和投影图 重叠放在一起.
注意:重合断面图可不作任何标注,但图中断面轮廓线一定要 比其它线条粗(土建图)且在断面轮廓线之内沿轮廓线边缘要 画45斜线(细线) 在道路,桥梁图中断面轮廓线要用细线.
纵、横断面图批量绘制程序设计与实现
ｐ ｓｔ ｎ ｎ ｆ ｔ ｅ ｇ ｎｅ ａ ａ ａ ｅ ｔ ｌｏ＇ ｏ ｉｉ ｉ ｇ ｏ ｈ ｅ ｒ ｌ ｄ ｔ ｎ ｒ ｅＴ ｉ ． ｏ ｙ ｓ Ｋｅ ｗｏ ｄｓ Ａｕ ｏ ｙ ｒ ： ｔ ＣＡＤ；ｓ ｃ Ｍ ｅ ｅ ｏ ｎ ｅ ￣ｒ ｄ ｖ ｌ ｐ ￣ｏ｜ ｅ ｔｏ ａ ｉ ｇ ａ ＶＢ． ｅ ；ｓ ｃ ｉ ｌ ｄ ａ ｒ ｍ； ｎ Ｌ ｕ
而 Ａ Ｉ Ａ ＮＦ ｕＣ Ｄ ｏ Ｔ二 次 开 发逐 渐 成 为 主 流 。 Ｖ Ｅ、 Ｖｉ ａ Ｂ ｓ ．Ｅ ＢＮ Ｉ是 ｓ ｌ ａｉ Ｎ Ｔ的简 称 ， 微 ｕ ｃ 是
发。
２ Ａ ｔＣ Ｄ二 次 开 发 系 统 平 台及 ＶＢＮ Ｔ ｕａ Ａ ．Ｅ 开发语言简介” Ａ ｔ ＡＤ是 美 国 Ａ ｔ ｓ ｕｏ Ｃ ｕＭｅｋ公 司推 出 的 通 ￣ 用 算机 绘图软件 ，以其强大的绘 图功 能和 良 好 的 而 开发 环 境 ， 泛 用 于 机 械 、 子 、 工 、 广 电 化 测 绘等行业。不 同行业根据本身的特点 和工作需 要， 可在 Ｃ Ｄ平台上上开发 出适合本行业 的程 Ａ 序。对 Ｃ Ｄ 二次开发 的程序语 言很 多 ，例 如 Ａ Ａ ｔ ＬＳ Ａ Ｓ、Ｒ ＶＢ ．Ｅ ｕｏ ＩＰ、 Ｄ Ａ Ｘ、 Ａ、 Ｔ平 台语 青等 。 Ｎ
ｌ 述 概
有效 ，ｐ 没有程序帮助 ， Ｂ使 使鹏者甚至鄙 可以顺
和操 作 。 ｊ ３２功 能 设 计 ． 本程序主要是实现纵断面和横断面批量绘 制， 因此 需 要 具 备 以 下 功 能 。 ３２１ 简洁 的界 面 上， ．． 在 要具 备纵 、 断面 横 绘 制 功 能 换 ； ３２２ 一 Ｊ 程 断 面 可 能 是 分 批 次 分 时 闻 ．． 个 二 段绘制 ， 特另 是成百上 千条时 ， 了保持绘 图特 为 点 前后 一致 ， 能够保存 配置 ， 婕其重复利 刚 ， 也 是有必要 ； ３２３大量的断面数据文件 ． ．． 总会 存在个别 或 少 量 的 输 人 错 瀑 以 及 一 异 常 数 据 比如 横 些 断 面 数 据 ， 离 和 高程 数 据 之 问 的分 隔 符 ， 许 距 或 输错或许漏输入了。因此需要识别 一些常 见的 人 工 输 入 数 据 的 错误 ； ３． ．４一些辅 助性 具 ， ２ 比如断 面工作 茸统 计、 其它数据格式 （ 如坐标 ｘ， Ｈ） Ｙ， 转成默 认格 式等 ； ３． ．５无论程 序是如何的容易上手 ２ 具有 帮 助文件 是 分必要 的，毕竟涉及到一些数据 义 件格 式 的规 定 等 。
CAD中批量绘制断面图的方法改良
利用EXCEL坐标在CAD中批量绘制断面图的方法我在学习CAD的过程中，在网上找了很多资料，终于找到了很有效的批量绘制断面图的方法，现在用一个实例来介绍给跟我一样的初学者。
（之前上传了一个一模一样的，但是文档格式没做好，在百度文库中又无法修改，只好重新上传一个修改后的。
）先举例介绍一个EXCEL函数：=IF(OR(C5=FALSE,B5=FALSE,A5=FALSE),"","_donut 0 0.5"&ROUND(C2,3)&","&ROUND(B2,3)& " "&" -text j ML"&ROUND((C2+2),3)&","&ROUND(B2,3)&" 2.0 0 "& A2)（要注意这个函数中的空格）OR(C2=FALSE,B2=FALSE,A2=FALSE)函数：C2，B2，A2三个值中只要任意一个是FALSE,则OR输出结果为TRUE。
IF（logical_test,value_true,value_false）函数：第一个参数是判断式，如果判断为真值（TRUE），则输出结果为value_true,如果判断为假值(FALSE),则输出结果为value_false.例如：if(3>2,4,5)，因为判断式3>2成立，所以if(3>2,4,5)的输出结果为4，同理if(3>20,4,5)，因为判断式3>20不成立，所以if(3>2,4,5)的输出结果为5.ROUND（number,number_digits）函数：取小数点后面的位数。
例如：ROUND(123.45678,3)：取小数点后面三位，所以输出结果是：123.457（四舍五入）ROUND(123.45678,2)：取小数点后面两位，所以输出结果是：123.46（四舍五入）&这个符号是合并字符串，例如："aa" & "bb"则输出结果是：aabb字符串必须用引号括起来。
道路标准横断面图cad
道路标准横断面图cad在道路设计中，横断面图是一个非常重要的工具，它能够直观地展现道路的结构和特征。
而在现代道路设计中，CAD软件的应用已经成为标准，它能够提高效率、减少错误，并且方便后续的修改和更新。
因此，本文将介绍道路标准横断面图在CAD软件中的绘制方法和注意事项。
首先，我们需要明确道路标准横断面图的基本内容。
一般来说，道路横断面图包括路基、路面、边坡、排水设施等要素。
在CAD软件中，我们可以通过绘制直线、多段线、圆弧等基本图形来表示这些要素，然后再进行填充和标注，以形成完整的横断面图。
在进行绘制之前，我们需要准备好相关的设计资料，包括道路的纵断面图、地形图、设计要求等。
这些资料将为我们提供绘制横断面图的基础数据和依据。
在CAD软件中，我们可以将这些资料导入到绘图文件中，以便于后续的参考和利用。
接下来，我们需要按照设计要求和标准，确定道路横断面图的比例尺和绘图范围。
一般来说，比例尺的选择应该能够充分展现道路的特征，同时保证图纸的清晰度和易读性。
在CAD软件中，我们可以通过设置绘图区域的大小和比例尺来实现这一步骤。
然后，我们可以开始绘制道路标准横断面图的各个要素。
在CAD软件中，我们可以利用线型、线宽、颜色等属性来区分不同的要素，以便于后续的识别和理解。
同时，我们还可以通过图层管理功能，将不同要素分别放置在不同的图层中，以便于后续的编辑和管理。
在绘制过程中，我们需要特别注意道路横断面图的一些关键要素，比如边坡的坡度、排水设施的位置、路面的厚度等。
这些要素直接关系到道路的安全性和稳定性，因此需要特别认真对待。
在CAD软件中，我们可以利用各种绘图工具和辅助功能，来保证这些要素的准确性和一致性。
最后，我们需要对绘制好的道路标准横断面图进行审查和修改。
在CAD软件中，我们可以通过各种编辑和修正功能，来对图纸进行精细的调整和改进。
同时，我们还可以利用CAD软件提供的打印和输出功能，将绘制好的横断面图输出为标准的设计图纸，以便于后续的审查和使用。
解析AutoCAD软件道路断面图绘制技术
解析AutoCAD软件道路断面图绘制技术1 CAD常见的二次开发手段CAD 软件二次开发是指在现有的软件基础上，各用户为提高软件的使用效率，让软件更加贴合用户的实际需求，而进行功能定制化的开发工作。
其主要目的是为让CAD 软件的功能最大化利用起来，实现用户的个性化需求。
CAD 软件为用户提供的常见二次开发手段有以下几种:1) 函数库形式，主要是利用CAD 提供的编程环境和基于函数库的API 接口，用户通过编写程序来实现对AutoCAD 开发的方法，可实现在无CAD 环境下运行，但该法具有一定的局限性，无法充分发挥CAD 的系统性能。
另外，可以实现界面定制，扩充CAD功能，但只能在CAD 系统内运行。
2) ActiveX Automation 形式，它是建立在COM 基础之上，由OLE Automation 发展而来的，其核心技术是允许一个应用程序操作另一个应用程序，是一种比较成熟方便且实用的技术，在实际开发中得到了广泛的运用。
2 CAD 开发模式AutoCAD 公司为了满足广大用户对软件功能的定制功能要求，针对各类客户的需求提供了多种形式的二次开发工具，如AutoLISP，VBA，Object ARX 等开发工具。
用户可根据自己的实际情况选择合适的开发工具进行二次开发，以满足设计生产的需要，实现图形绘制的快速化提高工作效率。
针对道路勘测阶段对设计的重要性，确保断面图绘制的快速和高效十分必要。
下面介绍几种常用的二次开发模式，并结合测绘行业的需求特点进行总结。
1) VBA( Visual Basic for Applications) 开发模式，它被集成到AutoCAD 2000 中，打通了用户访问CAD 中丰富技术框架的全新通道。
VBA 可用通过ActiveX 接口实现与CAD 的通信，并能够访问和控制CAD 所有图形对象和非图形对象，包括这些对象的方法和属性等。
由于VBA 是由VB 发展而来，都是面向对象编程，与其他程序语言相比，具有更简单，更易学等特点。
用excel快速制作cad断面图示例(绝对有用)
在高速公路项目中，施工单位前期进场都会对原地面进行复测，测量人员要快速地用复测数据绘图并算出土方的填挖量，对项目组织相应的工作策划及部署至关重要。
这也就对测量人员提出了出图效率问题，本文以横断面为例进行说明。
1 数据获取现在施工单位都普及了全站仪，我们只需要将根据地貌特征点选取好断面来测量，在土方的数据量上来说是不会有很大的出入，目前我们大多使用的是CASIO和SHARP-E500计算器，我们最好编写的程序能用坐标计算出此点所对应的桩号、边距(顺路线前进方向左侧边距为负，右侧为正)，只需要记录断面桩号、边距、高程就可以顺利出断面图了。
2 Excel上处理数据将现场测量数据录入Excel中，数据格式如下表一，其中D列的100，300，500的等差数组，是为了在CAD上能按断面里程从左至右依次画多个断面图。
使它们不会出现上一断面的右部与下一断面的左部相交。
在E3、F3中先分别输入E2、F2数据并回车后再点击E3、F3，表格亮显后按住右下角的“十”字拖动成了点位数据列。
表一3 绘制图形3.1 绘制路线标准图形绘制标准图形时按照1:1的比例进行绘制，这样在后面填写断面面积、填挖高度时直接将查询数据输入就完事。
根据纵曲线数据计算出K126+270、K126+290、K126+305断面的中桩高程为分别为690.000、690.800、691.400。
K126+270断面的标准图形根据点位坐标(100，690.000)在CAD 中按照路面横坡往两侧绘制路基线，然后在两侧将边坡线连接在路基的两边。
如果后面的断面与本断面也是相同的话，使用CAD中的Copy命令进行复制。
方法是在文本窗口中：选择所有线形，回车确认后在“指定基点或位移”时我们将基点选择在(100，690.000)，对于后面的“指定位移的第二点或 <用第一点作位移>:”时输入(300，690.800)回车后继续输入(500，691.400)。
道路断面CAD分析----隧道设计断面编辑方法
道路断面CAD分析----隧道设计断面编辑方法1、打开“隧道批量成图—设计断面输入”2、如下图所示：（数据库类型编辑尽量使用简单的英文字符、数字表示，不要使用罗马字符，复杂汉字，主要是防止不同系统程序内部函数交换出现字符串转换问题。
）3、在设计断面类型，选择“开挖设计断面”、“噴锚设计断面”、“砼衬砌设计断面”；然后，在围岩类型上填写围岩类型，点击添加类型。
4、如图所示：点击“按设计类型编辑断面”，进入断面编辑界面。
5、如图所示：这是一个图形交互编辑方式。
主要编辑方式有三种：a、可以在图形直接编辑，单位注意，一个单位代表1米。
b、可以通过浏览方式调用以前编辑过的断面。
c、重点介绍第三种方式，导入其他图形断面。
6、在当前打开一个已经编辑好的设计断面，准备导入断面：如下图：7、选择所需断面，使用CAD带基点复制功能,选择特征粘贴基点。
8、最小化当前图形，切换到当前设计断面编辑界面，粘到到对应的特征点位置。
如下图所示，X和Y坐标轴相交的位置代表，纵坡和线路中线位置交叉点，如果一次调整不到位，可以通过左右移动，上下移动，位置调整到和隧道对应线路的位置，最后清理掉不用的线条，只保留设计轮廓最外层线段，并保证轮廓线是单层闭合的。
这些线段包括：直线、圆弧、多段线、圆，软件目前主要可以识别这些线形特征。
9、最小化当前图形，必须先关闭先前打开的设计断面图。
（这一步是关键，一定要注意，必须做，否则容易卡住。
），如下图那个图形。
即使要多个图形导入，也必须先关闭这个图形，需要时再打开就行。
重点是，保证当前只有这一个图形是打开的。
10、检查图形尺寸，没问题点击保存，退出。
a现在就完成一个循环的图形导入。
文本仅供参考，感谢下载！a。
