单相电机运转电容器功用及故障分析
单相电机运行电容坏了的表现
单相电机运行电容坏了的表现
单相电机是非常常见的一种电动机，它可以通过一个单相电源来驱动，常被应用到空调、洗衣机、风扇等电器中。
单相电机的运行非常依赖于电容，如果电容出现故障，单相电机的运行就会受到影响，引发一系列问题。
那么，单相电机运行电容坏了它的表现是什么呢？
一般来说，单相电机运行电容坏了会有几种表现：
第一，单相电机开动慢或者无法开动。
由于电容产生了故障，单相电机无法正常运行，它开动的时间很长，甚至无法启动。
第二，转速不稳定。
由于电容出现故障，单相电源的功率发生变化，进而影响到电机的转速，使其无法处于一个稳定的状态。
第三，电机过载转矩变大。
由于电容的故障，电机的额定电流发生变化，导致单相电机的运动转矩变大，严重影响到发动机的运行效率，从而使运行出现故障。
第四，声音异常。
由于电容故障，单相电机的电场发生变化，不能有效抑制电机对磁极和转子之间的摩擦，从而导致电机发出异常的噪声。
此外，由于电容故障，单相电机还会产生其他类型的故障，比如轴承故障、电机调速故障等，这些故障可能会严重影响到单相电机的使用寿命。
因此，当发现单相电机存在上述任何情况时，应及时处理，检查是否有电容故障并及时进行维修或更换。
另外，应注意加强日常的电机使用及维护管理，确保单相电机的正常使用。
总之，单相电机运行电容坏了的表现是非常明显的，一旦出现上述症状，就应及时检修，确保单相电机的正常使用，使电机能够发挥最佳性能，从而确保设备正常运行。
单相电机的电容起什么作用
单相电机的电容起什么作用
电容是用来分相的，目的是使两个饶组中的电流产生近于90゜的相位差，以产生旋转磁场。
三相电中，每两相之间的电流本身就有相位差，不用分相。
单相电机一般有两个绕组,主绕组,和副绕组。
线路串电容,可以使电流落后电压90゜,单相电机的电容一般是串联在副绕组上的,这样就能使副绕组的电流和主绕组的电流产生90゜的相位差，这样在电机的定子和转子之间就有了旋转转矩，电机就能旋转了。
电容量变小可能会使电机转速变慢，并联一个电容就能解决问题。
该电容为剖相电容!因交流电机转子运转是靠交变旋转磁场推动的,而交变旋转磁场是靠差相交流电产生的!单相电机只有一相电,无相差,故无法产生旋转磁场!电机转子无启动转距!
在另一绕组上并接电容后因电容两端的电压与充电电流滞后90度,因而另一相里就有了与原相错落或提前90度的裂相电流!交变旋转磁场就此产生!电机就有了启动转距!
启动用的，电容分相启动，电阻分相启动，电容电阻分相启动。
电流相位差90度。
单相电容运转异步电机工作原理及故障分析共28页文档
46、法律有权打破平静。——马·格林 47、在一千磅法律里，没有一盎司仁 爱。— —英国
48、法律一多，公正就少。——托·富 勒 49、犯罪总是以惩罚相补偿；只有处 罚才能 使犯罪 得到偿 还。— —达雷 尔
50、弱者比强者更能得到法律的保护 。—— 威·厄尔
谢谢！
36、自己的鞋子，自己知道紧在哪里。——西班牙
37、我们唯一不会改正的缺点是软弱。——拉罗什福科
xiexie! 38、我这个人走得很慢，但是我从不后退。——亚伯拉罕·林肯
39、勿问成功的秘诀为何，且尽全力做你应该做的事吧。——美华纳
40、学而不思则罔，思而不学则殆。——孔子

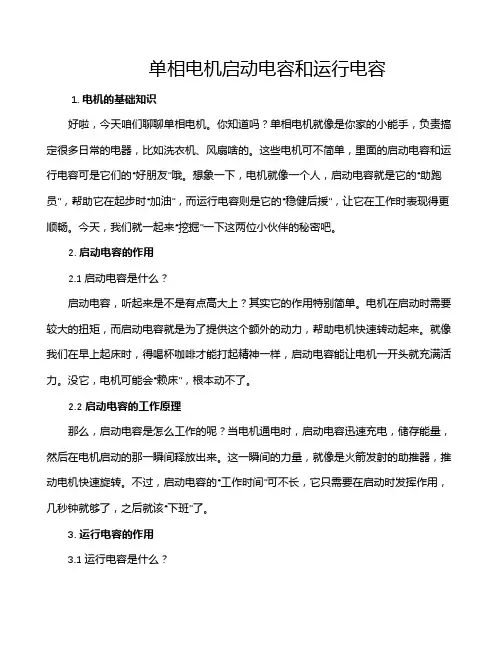

单相电机启动电容和运行电容
单相电机启动电容和运行电容1. 电机的基础知识好啦，今天咱们聊聊单相电机。
你知道吗？单相电机就像是你家的小能手，负责搞定很多日常的电器，比如洗衣机、风扇啥的。
这些电机可不简单，里面的启动电容和运行电容可是它们的“好朋友”哦。
想象一下，电机就像一个人，启动电容就是它的“助跑员”，帮助它在起步时“加油”，而运行电容则是它的“稳健后援”，让它在工作时表现得更顺畅。
今天，我们就一起来“挖掘”一下这两位小伙伴的秘密吧。
2. 启动电容的作用2.1 启动电容是什么？启动电容，听起来是不是有点高大上？其实它的作用特别简单。
电机在启动时需要较大的扭矩，而启动电容就是为了提供这个额外的动力，帮助电机快速转动起来。
就像我们在早上起床时，得喝杯咖啡才能打起精神一样，启动电容能让电机一开头就充满活力。
没它，电机可能会“赖床”，根本动不了。
2.2 启动电容的工作原理那么，启动电容是怎么工作的呢？当电机通电时，启动电容迅速充电，储存能量，然后在电机启动的那一瞬间释放出来。
这一瞬间的力量，就像是火箭发射的助推器，推动电机快速旋转。
不过，启动电容的“工作时间”可不长，它只需要在启动时发挥作用，几秒钟就够了，之后就该“下班”了。
3. 运行电容的作用3.1 运行电容是什么？说完启动电容，咱们接着聊聊运行电容。
运行电容就像是电机的“长跑教练”，它在电机运行时提供必要的电力，让电机能平稳高效地工作。
没有它，电机的工作状态可能就像没吃饱的孩子，做事没劲儿，效率低下。
3.2 运行电容的工作原理运行电容的工作原理有点儿复杂，但我尽量用简单的语言来描述。
它在电机运行过程中持续提供能量，保持电流的稳定性。
这样，电机的转速就不会因为电流的波动而受影响，工作起来顺滑得像是在滑冰场上飞驰的运动员。
运行电容可以说是电机的“稳定剂”，确保它在各种负载情况下都能保持正常工作。
4. 启动电容与运行电容的区别4.1 功能上的区别尽管启动电容和运行电容都是电机的好帮手，但它们的工作时间和功能可大相径庭。
电容在单相电机中的作用
电容在单相电机中的作用
在单相电机中，电容的作用非常重要。
它起到了改变电机工作方式的重要作用。
与三相电机不同，单相电机需要经过一定的改造才能正常运行。
而电容正是这一改造的重要部分。
电容作为单相电机的启动电路之一，可以帮助电机在开机时产生很强的转矩，从而让电机能够迅速启动。
这是因为，单相电机的电源仅有单相电流，因此不能直接产生旋转磁场。
因此，需要引入一个辅助启动电路来帮助单相电机产生旋转磁场。
这时，电容就起到了很大的作用。
电容通过带电质量的移动，在单相电机的运行中产生相位差，从而产生一个有效的相移。
这样，即使只有单相电流输入，也能够在电机内部产生旋转磁场。
从而帮助电机启动并正常运转。
因此，电容可以提高单相电机的起动扭矩，使其能够在很短的时间内启动，达到预定的转速。
此外，电容还可以通过调节电机的运转方式来改变其性能。
当电容带上质量旋转时，就能够创造出一个采用“相位差开关”来控制电机的方式，从而改变电机的启动方式和运转方式。
这样可以提高单相电机的效率，增强其输出功率。
总的来说，电容可以帮助单相电机启动，并改变电机的运行模式。
这
些改变使得单相电机能够高效、稳定地工作。
因此，单相电机中的电容是非常重要的一个部分。
单相电容运转异步电机工作原理及故障分析
•
H)电机冒烟： （1）子绕组匝间短路； （2）焊接线不良致使接触电阻过大，电机发热； (3)电容器击穿，致使电路的容性成分消失，电机单相运 行（事实上电机无法运行，处于堵转状态）； • I）电机带电：电机内部或引出线绝缘不良； • J）电机转速下降 电机部分绕组匝间短路； 电容器容量衰减； 转子断条： • K）电机失速（保护）或不转 霍尔元件失效； 可控硅击穿。即使霍尔元件正常，信号有反馈，但因可 控硅已经击穿，电压已不可调； 转子被异物卡滞或电机无电和烧毁；
塑封PG电机就是可控硅降压调速。对于塑封PG电机， 其绕组工作原理与抽头电机一致，但不同之处在于塑封PG 电机的输入电压不是直接接到电源上的，而是通过电控的输 出端施加电压于电机上的，其电控的输出电压是可调节的。 其电气原理图见图3，调速是利用电机输出转矩与电机输入 电压成近似一次关系，通过改变电机输入电压来改变电机的 输出转矩，起到调节电机转速的作用，其原理如下图示：
该结构是在电机的轴上装有一个磁环，它一般有6极磁环及 2极磁环2种。当电机转子旋转一圈时，磁环也旋转一圈，磁环 与PG板中的霍尔元件相感应，6极磁环会在PG板的OUTPUT （白）脚中输出3个脉冲，2极磁环会输出1个脉冲，这样根据输 出脉冲的数量就可以知道电机的转速。在电控中设定有预定的 转速值，将它与从PG块中采样取得的转速值相比较，当转速偏 低时，则提高电控的输出电压（可控硅导通角变大），当转速 偏高时，则降低电控的输出电压（可控硅导通角变小），这样 通过PG信号的反馈调节电控输出电压就实现了对电机的平滑调 速。由于电控的输出电压不会高于其输入电压，因此在电机设 计时要保证电机达到高风档的转速时其电控的电压不高于工作 的额定电压。如我国额定电压为220VAC，则设计时的电控电 压一般设计为180VAC~200VAC左右。此参数值设定太低则造 成电机材料浪费，且电控若损坏击穿后电机直通市网电压，其 电机温升会较高；若此参数值设定过高则会造成市网电压降低 时，有可能达不到设定的额定转速，影响空调的能力
单相电机接电容的作用
单相电机接电容的作用
单相电机接电容的作用：
1.改善起动性能。
由于单相电机只有一个相位供电，起动力矩较小，电容能提高起动力矩，使电机更容易启动。
2.提高效率。
电容能提高单相电机的功率因数，从而提高电机效率。
3. 降低噪音。
电容有助于降低电机运行时的噪音水平。
4.延长电机寿命。
电容能降低电磁干扰，保护电机不受损害，从而延长其寿命。
5.辅助启动。
电容帮助单相电机实现快速启动。
6.调节电机运行。
通过改变电容值，可以调节电机的转速和负载能力。
7.保护电机。
在电机过载或故障时，电容能限制电流流动，保护电机不受损坏。
8.改变电路的电学特性。
电容在单相电路中起到相位移的作用，产生旋转磁场，驱动电机正常运转。
单相电动机电容
单相电动机电容摘要：一、单相电动机的原理与结构二、电容在单相电动机中的作用三、电容的故障与处理四、电容的选型与更换正文：一、单相电动机的原理与结构单相电动机是一种常见的交流电机，其主要结构包括定子、转子、电容器等。
它的工作原理是利用单相交流电产生旋转磁场，从而带动转子旋转。
在单相电动机中，电容器起着至关重要的作用。
二、电容在单相电动机中的作用电容器在单相电动机中的作用主要包括以下几点：1.移相：电容器通过电容移相作用，将单相交流电分离出另一相相位差90度的交流电。
2.分相：电容器使启动绕组和运行绕组中的电流产生近于90度的相位差，以产生旋转磁场。
3.提高起动转矩：起动电容较大的容量，可以提高电机的起动转矩。
三、电容的故障与处理电容在运行过程中，可能会出现故障，如容量减小、漏电等。
一旦发现电容出现故障，应立即处理，以免影响电机的正常运行。
常见的处理方法包括：1.更换电容：当电容损坏严重时，需要更换新的电容。
2.重新匹配电容：当电容与电机的绕组功率不匹配时，可以考虑更换为合适的电容。
3.检查电路：如果电容故障是由于电路问题导致的，需要对电路进行检查和维修。
四、电容的选型与更换在选择电容时，应考虑电容的容量、耐压、频率等因素。
在更换电容时，应注意以下几点：1.选择合适容值的电容：根据电机的功率和工作电压，选择合适容值的电容。
2.注意电容的耐压：电容的耐压应大于等于电机的工作电压。
3.更换电容时的电路调整：更换电容后，可能需要调整电路，以保证电机的正常运行。
总之，单相电动机中的电容起着关键作用，对其进行正确的选型、使用和维护，对于保证电机的正常运行至关重要。
单相电动机的电容配备及故障问题
交流电动机的旋转必须要有一个旋转磁场。
三相电动机的工作原理是:三组线圈中通过三相交流电,在三个线圈中正好形成这个旋转磁场,所以,通电以后直接可以启动旋转。
单相电动机由于只有一相交流电,虽然磁场也是旋转的,但是,没有启动力矩,故通电后电机旋转不起来,需要一个外力来启动转子,所以,人们利用电容的特性,把原来的交流电改变一个相位差,接到电机里的一个启动线圈上,产生启动力矩,使得电机能够旋转起来。
所以说电容式单相电动机这个电容起到启动的作用,又叫启动电容。
电路连接如图1所示。
1 单相电机配用电容不是越大越好电风扇、洗衣机、电冰箱、油烟机等家用电器普遍采用的是电容式单相电动机。
在这些家电维修中,电容的损坏往往是造成电机运转失常的主要原因,在配备电容时有的认为“运转电容越大越好”。
下面例举三个笔者在实践中遇到实例来说明电容的配备问题。
例1:300mm金龙牌台扇,通电后电机发出“嗡嗡”声,低挡和中挡都启动不了,在高挡可以启动但运转很慢。
断电后卸下前罩,用手拨动扇叶感觉很吃力,扇叶不能靠惯性转动。
拆开电机外壳,发现有部分线圈烧焦变色。
再检查电扇机座底板,发现所配用的电容容量为3uF/500V,根据经验容量显然过大。
经询问用户得知,之前有人维修过这台扇,换了一个电容,开始还可以转动,后面风力越来越小,最后就转不动了。
这是由于换了过大的电容,使得部分线圈烧坏了。
例2:一台小天鹅洗衣机,空载时电机可以转动,但当放入衣物时,电机运转无力,并且很快就停了下来。
用户请师傅将洗衣机进行了维修,维修的师傅换了一只电容器,虽然运转很有力,但运转几分钟就会停下来。
打开底板发现新换的电容规格为3uF/400V。
通电观察,电机运转10分钟后即停止转动,摸电机外壳很烫,手根本不能在上面停放。
这说明控制电路已经处于过热保护状态,电机因保护电路切断电流而停转。
换用一只规格为1．5uF/500V的电容,通电试机,电机连续运转了30分钟,机壳只有微热,温度升高正常,并且运转也很有力。
单相电机的运行电容起什么作用？
单相电机的运行电容起什么作用？单相交流电机上有两个电容：启动电容和运行电容启动电容和运行电容对交流电机来说是很重要的，单相交流电机能不能转起来，能不能平稳的转动，还得看它们。
启动电容的作用是什么？单相电机和三相电机不一样，三相的电机会有三个绕组，上电后，可以产生旋转磁场，转子受到磁场作用就可以转动起来。
单相的交流电机不一样，它只有两个绕组，一个是启动绕组，一个是运行绕组，单相交流电机也只有一根火线和一根零线供电。
运行绕组是单相交流电机工作的主要绕组，负责让电机正常运转。
但是，想让电机转子转动起来，需要二个以上的交变磁场才能产生旋转磁场，这二个磁场还要错开一个角度。
启动绕组也可以叫做副绕组，可以在启动时提供和主绕组不同相位(90度)的电流，产生旋转磁场让电机顺利启动，所以，我们要让启动绕组要先通电流来产生磁场，然后，运行绕组再通电产生磁场，这样，在时间、空间上，就产生了能使电机转动的旋转磁场。
当单相交流电机接通电源时，运行绕阻的线圈就会阻碍电流的增加，导致电流落后于电压的变化；由于我们给启动绕组增加了一个启动电容，因为电容和电感是的特性是相反的，通电的一瞬间对电容充电，电压趋于0，电压的变化落后于电流。
因此，两个绕阻产生了一个相位差，这就是我们所说的移相了。
运行电容的作用是什么？单相交流电机正常运转起来后，单相交流电机内部的离心开关就会切断启动电容的连接，剩下运行电容陪伴着电机的转动。
其实启动电容和运行电容有着相同的作用，只是启动电容有着较大的容量，可以得到较大的启动电流，从而产生较大的启动转矩，长期运行时，并不需要较大电容，如果电容过大，长期运行时反而会使得启动绕组发热。
所以，当启动完成后，单相交流电机内部的离心开关就会切换到较小容量的运行电容，以维持旋转磁场，避免起动绕组发热。
运行电容让电机在运行中起到电容补偿。
所以，启动电容是必须的，运行电容并不是必须的，有的单相交流电机并没有运行电容。
单相电机启动电容和运行电容
单相电机启动电容和运行电容嘿，伙计们！今天我们来聊聊单相电机启动电容和运行电容，这可是个技术活，不过别担心，我会用最简单的语言跟大家讲解清楚。
咱们得明白什么是启动电容和运行电容，它们分别有什么作用。
启动电容，顾名思义，就是用来启动单相电机的。
想象一下，你刚要开车，车子还没点火，发动机是动不了的，这时候就需要一个小小的电容器来帮助发动机“充气”，让它顺利启动。
启动电容就像是汽车的“打火机”，有了它，单相电机才能运转起来。
运行电容呢，它是单相电机正常运行的关键。
想象一下，你开车上了高速，发动机已经稳定运转了，这时候如果车突然熄火，那可就麻烦大了。
运行电容就像是汽车的“油”，保证了单相电机的稳定运行。
那么，启动电容和运行电容有什么区别呢？简单来说，启动电容的作用只是让单相电机顺利启动，而运行电容则是让单相电机持续稳定地运行。
启动电容的容量通常比较小，一般在几微法到几十微法之间；而运行电容的容量比较大，一般在几百微法到几千微法之间。
具体的容量还是要根据单相电机的型号和参数来确定。
接下来，我们来说说启动电容和运行电容的选择。
选择合适的启动电容和运行电容，可以让单相电机发挥出更好的性能。
一般来说，选择启动电容时要注意其额定电压要与单相电机的额定电压相匹配；选择运行电容时要注意其额定电流要略大于单相电机的额定电流。
具体的选择还要根据实际情况来判断。
启动电容和运行电容虽然看起来不起眼，但在单相电机的正常运行中却起着举足轻重的作用。
希望通过今天的讲解，大家对启动电容和运行电容有了更深入的了解。
以后要是遇到相关问题，不妨试试调整它们的容量，说不定就能让单相电机表现得更好呢！好了，今天的分享就到这里啦！希望大家能把这些知识运用到实际生活中，让家里的电器设备更加高效、省电。
下次再见啦，拜拜！。
单相电容运转异步电机工作原理及故障28页PPT
▪
29、勇猛、大胆和坚定的决心能够抵得上武器的精良。——达·芬奇
▪
30、意志是一个强壮的盲人，倚靠在明眼的跛子肩上。——叔本华
谢谢！
28
1
0
、
倚
南
窗
以
寄
傲
，
审
容
膝
之
易
安
。
▪
26、要使整个人生都过得舒适、愉快，这是不可能的，因为人类必须具备一种能应付逆境的态度。——卢梭
▪
27、只有把抱怨环境的心情，化为上进的力量，才是成功的保证。——罗曼·罗兰
▪
28、知之者不如好之者，好之者不如乐之者。——孔子
单相电容运转异步电机工作原理及故 障
6
、
露
凝
无
游
氛
，
天
高
风
景
澈
。
7、翩翩新 来燕，双双入我庐 ，先巢故尚在，相 将还旧居。
8
、
吁
嗟身后Fra bibliotek名，
于
我
若
浮
烟
。
9、 陶渊 明（ 约 365年 —427年 ），字 元亮， （又 一说名 潜，字 渊明 ）号五 柳先生 ，私 谥“靖 节”， 东晋 末期南 朝宋初 期诗 人、文 学家、 辞赋 家、散
文 家 。汉 族 ，东 晋 浔阳 柴桑 人 （今 江西 九江 ） 。曾 做过 几 年小 官， 后辞 官 回家 ，从 此 隐居 ，田 园生 活 是陶 渊明 诗 的主 要题 材， 相 关作 品有 《饮 酒 》 、 《 归 园 田 居 》 、 《 桃花 源 记 》 、 《 五 柳先 生 传 》 、 《 归 去来 兮 辞 》 等 。
单相电机能启动可一接上运行电容就烧坏运行电容是怎么回事
单相电机能启动可一接上运行电容就烧坏运行电容是怎么回事
电容启动式单相电机的启动电容容量高，耐压低，对于550～1000W的单相电机，启动电容一般为200uF/250V，是串联在启动绕组和离心开关回路上的。
电容启动式电机在电机启动后电容就断电了，断电原理是在电机轴上有一个离心开关，达到一定转速开关就断了，如果断不开启动线包就会烧毁；电容运转式电机电容在电机启动或正常运转时都在工作。
运行电容容量较小(大约每百瓦6uF)，耐压可以稍高点。
电容启动式电机，一般由双电容构成，一个启动电容，一个运行电容，千万不可接反了。
运行电容被烧的原因可能是：1、负载过重，启动电流太大；2、绕组有局部短路现象(有火花或烧焦的气味)；3、电容质量问题；4、220V单相电，接成了380V双相电(一般不会犯如此低级错误的)。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
单相电容运转电动机用电容器的功用：
电动机起动功能。
单相电容运转异步电动机不能产生圆形磁场，要使单相电动机能自动旋转起来，我们可在定子中加上一个起动绕组，起动绕组与主绕组在空间上相差90度，起动绕组要串接一个合适的电容，使得与主绕组的电流在相位上近似相差90度，即所谓的分相原理。
这样两个在时间上相差90度的电流通入两个在空间上相差90度的绕组，将会在空间上产生（两相）旋转磁场，在这个旋转磁场作用下，转子就能自动起动。
这就是电容器的起动功能。
2、在运行中电容器能提高电机效率和功率因数。
3、电容器容量匹配根据电机功率、转速而定。
电容器故障分析：
电容器断路。
因为电容器与副绕组是串联的，因此电容器断路相当于副绕组开路，当电机通电后，用手转动电机轴，它才会转，且没有方向感。
电容器短路。
电容器短路相当于副绕组直接通电，起动方式与电阻起动电动机相似，电机可以转动，只是性能发生了变化，电流功率增加，电机容易烧毁。
电容器外壳鼓起；
电容器漏电及工作环境温度过高，就容易引起电解液发热，从而出现外壳鼓起或爆裂现象。
4、电容器长期运行，如质量不好，电容器容量会逐渐衰减，容量变小，电动机还是会转但转速会下降。
至于你所说得因为电容器原因，造成电机不能起动且带有阻力，这个问题经多方询问也未得到答案，不过我会继续留意这些问题的。
