阀门连接形式及标准大全
常见阀门的连接方式
常见阀门的连接方式包括：法兰连接、对夹连接、对焊连接、螺纹连接、卡套连接、卡箍连接、自密封连接等连接形式。
1、法兰连接：是阀体两端带有法兰，与管道上的法兰对应，通过螺栓固定法兰安装在管道中。
法兰连接是阀门中用得最多的连接形式。
法兰有凸面（RF）、平面（FF）、凸凹面（MF）等按结合面形状又可分为以下几种：1）光滑式：用于压力不高的阀门。
加工比较方便2）凹凸式：工作压力较高，可使用中硬垫圈3）榫槽式：可用塑性变形较大的垫圈，在腐蚀性介质中使用较广泛，密封效果较好。
4）梯形槽式：用椭圆形金属环作垫圈，使用于工作压力≥64公斤/平方厘米的阀门，或高温阀门。
5）透镜式：垫圈是透镜形状，用金属制作。
用于工作压力≥100公斤/平方厘米的高压阀门，或高温阀门。
6）O形圈式：这是一种较新的法兰连接形式，它是随着各种橡胶O形圈的出现，而发展起来的，它在密封效果上比一般平垫圈可靠。
2、对夹连接：两片法兰中间，阀体上通常有定位孔以方便安装定位，用螺栓直接将阀门及两头管道穿夹在一起的连接形式。
3、焊接连接：阀体两端按对焊焊接要求加工成对焊坡口，与管道焊接坡口对应，通过焊接固定在管道上。
4、承插焊连接：阀体两端按承插焊要求加工，与管道通过承插焊连接。
5、螺纹连接：一种简便的连接方法，常用于小阀门。
阀体按各螺纹标准加工，有内螺纹和外螺纹两种。
与管道上螺纹对应。
螺纹连接分两种情况：1）直接密封：内外螺纹直接起密封作用。
为了确保连接处不漏，往往用铅油、线麻和聚四氟乙烯生料带填充；其中聚四氟乙烯生料带，使用日见广泛；这种材料耐腐蚀性能很好，密封效果极佳，使用和保存方便，拆卸时，可以完整地将其取下，因为它是一层无粘性的薄膜，比铅油、线麻优越得多。
2）间接密封：螺纹旋紧的力量，传递给两平面间的垫圈，让垫圈起密封作用。
常见阀门的连接方式
常见阀门的连接方式包括：法兰连接、对夹连接、对焊连接、螺纹连接、卡套连接、卡箍连接、自密封连接等连接形式。
1、法兰连接：是阀体两端带有法兰，与管道上的法兰对应，通过螺栓固定法兰安装在管道中。
法兰连接是阀门中用得最多的连接形式。
法兰有凸面（RF）、平面（FF）、凸凹面（MF）等按结合面形状又可分为以下几种：1）光滑式：用于压力不高的阀门。
加工比较方便2）凹凸式：工作压力较高，可使用中硬垫圈3）榫槽式：可用塑性变形较大的垫圈，在腐蚀性介质中使用较广泛，密封效果较好。
4）梯形槽式：用椭圆形金属环作垫圈，使用于工作压力≥64公斤/平方厘米的阀门，或高温阀门。
5）透镜式：垫圈是透镜形状，用金属制作。
用于工作压力≥100公斤/平方厘米的高压阀门，或高温阀门。
6）O形圈式：这是一种较新的法兰连接形式，它是随着各种橡胶O形圈的出现，而发展起来的，它在密封效果上比一般平垫圈可靠。
2、对夹连接：在两片法兰中间，阀体上通常有定位孔以方便安装定位，用螺栓直接将阀门及两头管道穿夹在一起的连接形式。
3、焊接连接：阀体两端按对焊焊接要求加工成对焊坡口，与管道焊接坡口对应，通过焊接固定在管道上。
4、承插焊连接：阀体两端按承插焊要求加工，与管道通过承插焊连接。
5、螺纹连接：是一种简便的连接方法，常用于小阀门。
阀体按各螺纹标准加工，有内螺纹和外螺纹两种。
与管道上螺纹对应。
螺纹连接分两种情况：1）直接密封：内外螺纹直接起密封作用。
为了确保连接处不漏，往往用铅油、线麻和聚四氟乙烯生料带填充；其中聚四氟乙烯生料带，使用日见广泛；这种材料耐腐蚀性能很好，密封效果极佳，使用和保存方便，拆卸时，可以完整地将其取下，因为它是一层无粘性的薄膜，比铅油、线麻优越得多。
2）间接密封：螺纹旋紧的力量，传递给两平面间的垫圈，让垫圈起密封作用。
【专业知识】建筑电气：阀门常用连接形式
【专业知识】建筑电气：阀门常用连接形式1、法兰连接这是阀门中用得最多的连接形式。
按结合面形状又可分为以下几种：1)光滑式：用于压力不高的阀门。
加工比较方便凹凸式：工作压力较高，可使用中硬垫圈榫槽式：可用塑性变形较大的垫圈，在腐蚀性介质中使用较广泛，密封效果较好。
4)梯形槽式：用椭圆形金属环作垫圈，使用于工作压力大于等于64公斤/平方厘2、对夹连接用螺栓直接将阀门及两头管道穿夹在一起的连接形式。
3、对焊连接4、螺纹连接这是一种简便的连接方法，常用于小阀门。
又分两种情况：直接密封：内外螺纹直接起密封作用。
为了确保连接处不漏，往往用铅油、线麻和聚四氟乙烯生料带填充;其中聚四氟乙烯生料带，使用日见广泛;这种材料耐腐蚀性能很好，密封效果极佳，使用和保存方便，拆卸时，可以完整地将其取下，因为它是一层无粘性的薄膜，比铅油、线麻优越得多。
间接密封：螺纹旋紧的力量，传递给两平面间的垫圈，让垫圈起密封作用。
5、卡套连接在我国近年才发展起来，它的连接和密封原理是，当旋紧螺母时，卡套受到压力，使其刃部咬入管子外壁，卡套外锥面又在压力下与接头体内锥面密合，因而能够可靠地防止泄漏。
这种连接形式的优点是：1)体积小，重量轻，结构简单，拆装容易;2)连接力强，使用范围广，可耐高压(1000公斤/平方厘米)、高温(650℃)和冲击振动3)可以选用多种材料，适合防腐蚀;4)加工精度要求不高;便于高空安装。
目前，卡套连接形式，已在我国某些小口径阀门产品中采用。
6、卡箍连接这是一种快速连接方法，它只需两个螺栓，适用于经常拆卸的低压阀门。
7、内自紧连接以上各种连接形式，都是利用外力来抵消介质压力，实现密封的。
下面介绍利用介质压力进行自紧的连接形式。
它的密封圈装在内锥体处，跟介质相向的一面成一定角度，介质压力传给内锥体，又传递给密封圈，在一定角度的锥面上，产生两个分力，一个与阀体中心线平行向外，另一个压向阀体内壁。
后面这个分力便是自紧力。
第四章 阀门的连接与密封
第四章阀门的连接与密封在了解阀门的部件与材料之后，就应该想一想部件之间以及整个阀门与管路或设备之间是怎样连接的；密封问题如何解决。
这个问题不可忽视，因为阀门的跑、冒、滴、漏现象，绝大部分发生在这里。
这一章，我们将讨论连接形式、动密封、静密封三个问题。
4.1 连接形式4.1.1 法兰连接这是阀门中用得最多的连接形式。
按结合面形状又可分为以下几种：(1)光滑式：用于压力不高的阀门。
加工比较方便。
如图4-1所示。
(2)凹凸式：工作压力较高，可使用中硬垫圈。
见图4-2。
图4-1 光滑式法兰连接图4-2 凹凸式法兰连接(3)榫槽式：可用塑性变形较大的垫圈，在腐蚀性介质中使用较广泛，密封效果较好。
见图4-3。
(4)梯形槽式：如图4-4所示。
用椭圆形金属环作垫圈，使用于工作压力≥64公斤/厘米2的阀门，或高温阀门。
图4-3 榫槽式法兰连接图4-4 梯形槽式法兰连接图4-5 透镜式法兰连接图4-6 O形圈式法兰连接(5)透镜式：见图4-5。
垫圈是透镜形状，用金属制作。
用于工作压力≥100公斤/厘米2的高压阀门，或高温阀门。
(6)O形圈式：这是一种较新的法兰连接形式，它是随着各种橡胶O形圈的出现，而发展起来的，它在密封效果上比一般平垫圈可靠。
见图4-6。
4.1.2 螺纹连接这是一种简便的连接方法，常用于小阀门。
又分两种情况：(1)直接密封：如图4-7A处，内外螺纹直接起密封作用。
为了确保连接处不漏，往往用铅油、线麻和聚四氟乙烯生料带填充；其中聚四氟乙烯生料带，使用日见广泛；这种材料耐腐蚀性能很好，密封效果极佳，使用和保存方便，拆卸时，可以完整地将其取下，因为它是一层无粘性的薄膜，比铅油、线麻优越得多。
(2)间接密封：如图4-7B处，螺纹旋紧的力量，传递给两平面间的垫圈，让垫圈起密封作用。
图4-7 螺纹连接4.1.3 卡套连接卡套连接，在我国近年才发展起来，它的连接和密封原理是，当旋紧螺母时，卡套受到压力，使其刃部咬入管子外壁，卡套外锥面又在压力下与接头体内锥面密合，因而能够可靠地防止泄漏。

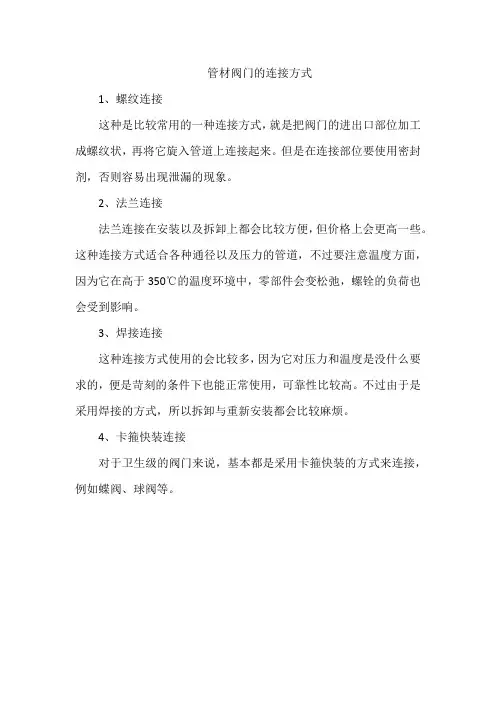

管材阀门的连接方式
管材阀门的连接方式
1、螺纹连接
这种是比较常用的一种连接方式，就是把阀门的进出口部位加工成螺纹状，再将它旋入管道上连接起来。
但是在连接部位要使用密封剂，否则容易出现泄漏的现象。
2、法兰连接
法兰连接在安装以及拆卸上都会比较方便，但价格上会更高一些。
这种连接方式适合各种通径以及压力的管道，不过要注意温度方面，因为它在高于350℃的温度环境中，零部件会变松弛，螺铨的负荷也会受到影响。
3、焊接连接
这种连接方式使用的会比较多，因为它对压力和温度是没什么要求的，便是苛刻的条件下也能正常使用，可靠性比较高。
不过由于是采用焊接的方式，所以拆卸与重新安装都会比较麻烦。
4、卡箍快装连接
对于卫生级的阀门来说，基本都是采用卡箍快装的方式来连接，例如蝶阀、球阀等。
阀门和管道的连接方式的详情介绍
阀门和管道的连接方式的详情介绍阀门与管路或设备之间的连接方式的选择是否正确合适，会直接影响到管道阀门产生跑、冒、滴、漏现象的机率。
常见阀门的连接方式包括：法兰连接、对夹连接、对焊连接、螺纹连接、卡套连接、卡箍连接、自密封连接等连接形式。
1、法兰连接法兰连接是阀体两端带有法兰，与管道上的法兰对应，通过螺栓固定法兰安装在管道中。
法兰连接是阀门中用得最多的连接形式。
法兰有凸面(RF)、平面(FF)、凸凹面(MF)等之分。
按结合面形状又可分为以下几种：1)光滑式：用于压力不高的阀门。
加工比较方便2)凹凸式：工作压力较高，可使用中硬垫圈3)榫槽式：可用塑性变形较大的垫圈，在腐蚀性介质中使用较广泛，密封效果较好。
4)梯形槽式：用椭圆形金属环作垫圈，使用于工作压力≥64公斤/平方厘米的阀门，或高温阀门。
5)透镜式：垫圈是透镜形状，用金属制作。
用于工作压力≥100公斤/平方厘米的高压阀门，或高温阀门。
6)O形圈式：这是一种较新的法兰连接形式，它是随着各种橡胶O形圈的出现，而发展起来的，它在密封效果上比一般平垫圈可靠。
2、对夹连接阀门安装在两片法兰中间，阀体上通常有定位孔以方便安装定位，用螺栓直接将阀门及两头管道穿夹在一起的连接形式。
3、焊接连接对焊连接：阀体两端按对焊焊接要求加工成对焊坡口，与管道焊接坡口对应，通过焊接固定在管道上。
承插焊连接：阀体两端按承插焊要求加工，与管道通过承插焊连接。
4、螺纹连接螺纹连接是一种简便的连接方法，常用于小阀门。
阀体按各螺纹标准加工，有内螺纹和外螺纹两种。
与管道上螺纹对应。
螺纹连接分两种情况：1)直接密封：内外螺纹直接起密封作用。
为了确保连接处不漏，往往用铅油、线麻和聚四氟乙烯生料带填充；其中聚四氟乙烯生料带，使用日见广泛；这种材料耐腐蚀性能很好，密封效果极佳，使用和保存方便，拆卸时，可以完整地将其取下，因为它是一层无粘性的薄膜，比铅油、线麻优越得多。
2)间接密封：螺纹旋紧的力量，传递给两平面间的垫圈，让垫圈起密封作用。
阀门的7种不同连接形式
阀门的7种不同连接形式整个阀门与管路或设备之间是怎样连接的，这个问题不可忽视，因为阀门的跑、冒、滴、漏现象，绝大部分发生在这里。
阀门有7种不同的链接方式：对夹连接,对焊连接,法兰连接,螺纹连接,卡套连接,卡箍连接,内自紧连接。
1、对夹连接用螺栓直接将阀门及两头管道穿夹在一起的连接形式。
2、对焊连接3、法兰连接这是阀门中用得最多的连接形式。
按结合面形状又可分为以下几种：1）光滑式：用于压力不高的阀门。
加工比较方便2）凹凸式：工作压力较高，可使用中硬垫圈3）榫槽式：可用塑性变形较大的垫圈，在腐蚀性介质中使用较广泛，密封效果较好。
4）梯形槽式：用椭圆形金属环作垫圈，使用于工作压力≥64公斤/平方厘米的阀门，或高温阀门。
5）透镜式：垫圈是透镜形状，用金属制作。
用于工作压力≥100公斤/平方厘米的高压阀门，或高温阀门。
6）O形圈式：这是一种较新的法兰连接形式，它是随着各种橡胶O形圈的出现，而发展起来的，它在密封效果上比一般平垫圈可靠。
4、螺纹连接这是一种简便的连接方法，常用于小阀门。
又分两种情况：1）直接密封：内外螺纹直接起密封作用。
为了确保连接处不漏，往往用铅油、线麻和聚四氟乙烯生料带填充；其中聚四氟乙烯生料带，使用日见广泛；这种材料耐腐蚀性能很好，密封效果极佳，使用和保存方便，拆卸时，可以完整地将其取下，因为它是一层无粘性的薄膜，比铅油、线麻优越得多。
2）间接密封：螺纹旋紧的力量，传递给两平面间的垫圈，让垫圈起密封作用。
5、卡套连接卡套连接，在我国近年才发展起来，它的连接和密封原理是，当旋紧螺母时，卡套受到压力，使其刃部咬入管子外壁，卡套外锥面又在压力下与接头体内锥面密合，因而能够可靠地防止泄漏。
这种连接形式的优点是：1）体积小，重量轻，结构简单，拆装容易；2）连接力强，使用范围广，可耐高压（1000公斤/平方厘米）、高温（650℃）和冲击振动；3）可以选用多种材料，适合防腐蚀；4）加工精度要求不高；5）便于高空安装。
阀门与管路连接的7种常用方式
阀门与管路连接的7种常用方式2020.2.8整个阀门与管路或设备之间是怎样连接的，这个问题不可忽视，因为阀门的跑、冒、滴、漏现象，绝大部分发生在这里。
常用连接方式有如下几种：一、法兰连接法兰连接是阀门与管路或设备之间用得最多的连接形式。
是指由法兰、垫片及螺栓三者相互连接作为一组组合密封结构的可拆连接。
管道法兰系指管道装置中配管用的法兰，用在设备上系指设备的进出口法兰。
法兰连接使用方便，能够承受较大的压力。
法兰连接可适用于各种公称尺寸、公称压力的阀门，但对使用温度有一定的限制，在高温工况时，由于法兰的连接螺栓易产生蠕变现象而造成泄漏，一般情况下法兰连接推荐在≤350℃温度使用。
按结合面形状又可分为以下几种：•光滑式：用于压力不高的阀门。
加工比较方便•凹凸式：工作压力较高，可使用中硬垫圈•榫槽式：可用塑性变形较大的垫圈，在腐蚀性介质中使用较广泛，密封效果较好•梯形槽式：用椭圆形金属环作垫圈，使用于工作压力≥60kg/平方厘米的阀门或高温阀门•透镜式：垫圈是透镜形状，用金属制作。
用于工作压力≥100公斤/平方厘米的高压阀门或高温阀门•O形圈式：较新的法兰连接形式，密封效果比一般平垫圈可靠二、对夹连接用螺栓直接将阀门及两头管道穿夹在一起的连接形式。
三、焊接连接焊接连接是指阀门阀体带有焊接坡口，通过焊接方式与管道系统相连的一种连接形式。
GB/T 12224、API600、ASME B 16.34等标准对焊接坡口做出了规定。
阀门与管道的焊接连接分为对焊连接（BW）与承插焊连接（SW），承插焊端应符合JB/T 1751的规定。
对焊连接（BW）可适用于各种尺寸、各种压力以及高温的工况，承插焊连接（SW）一般适用于≤DN50的阀门。
四、螺纹连接这是一种简便的连接方法，常用于小阀门。
又分两种情况：直接密封：内外螺纹直接起密封作用。
为了确保连接处不漏，往往用铅油、线麻和聚四氟乙烯生料带填充，其中聚四氟乙烯生料带，应用广泛。
一文讲清！管道阀门的7种连接方法
一文讲清！管道阀门的7种连接方法管道根据用途和管材，常用的连接方法有：①螺纹连接、②法兰连接、③焊接连接、④沟槽连接（卡箍连接）、⑤卡压连接、⑥热熔连接、⑦承插连接等。
螺纹连接➤螺纹加工分2-3次切削，螺纹应清楚、完整、光滑，不得有毛刺和乱丝。
如有断丝或缺丝，不得大于螺纹全扣数的10%。
螺纹还应符合装配公差的要求，有1/16的锥度，防止螺纹之间配合过松或过紧。
圆锥外螺纹上各主要尺寸的分布位置螺纹的基本尺寸及其公差· 国家标准《55°密封管螺纹》GB/T7306，适用于管子、阀门、管接头、旋塞及其他管路附件的螺纹连接。
➤螺纹装配拧紧后露出2-3牙螺尾、清除多余填料、外露丝牙涂刷红丹防锈。
红丹涂刷宽度一致，涂层均匀，无流淌、漏涂现象。
常见问题示例外露螺纹防锈处理法兰连接➤管道法兰1）配对法兰规格、型号相同；与设备法兰连接时应按其规格配对；2）法兰连接时同轴、平行，法兰面垂直于管中心；3）紧固螺栓规格相同、方向一致、螺栓露出长度为1/2螺栓直径或与螺母齐平；4）连接阀门时螺母放在阀件侧；5）水平管法兰最上面两个螺孔保持水平、垂直管法兰靠墙两个螺孔与墙平行。
·法兰标准：国家标准GB9112-9123、机械部标准JB79-86、化工部标准HG5008-5028及石油工业部标准SYJ4，法兰螺栓孔中心相同，JB标准和HG标准的管径为“小外径”，GB标准和SYJ标准为“大外径”，使用时应注意个别规格法兰的螺栓孔数量不同。
法兰与管子焊接剖面图法兰与管子自动焊螺栓方向、长度规范常见问题示例法兰内圈未焊接两边螺栓未对齐法兰不匹配➤风管角钢法兰1）法兰制作应法兰面平整、对角线长度相等、焊缝饱满；2）法兰螺栓孔及铆钉间距均匀且符合规范要求，法兰四角处设螺孔；3）法兰连接时螺栓方向应统一、长度一致，螺栓材质与风管相对应；4）法兰紧固后应严密无泄漏，法兰面间隙均匀，垫片不得凸入管内或突出法兰外；5）法兰连接后螺栓无锈蚀现象。
阀门密封面连接形式
阀门密封面连接形式一、法兰连接法兰连接是阀门密封面连接中常见的一种形式。
法兰连接是通过法兰盘将阀门与管道连接起来的，通过螺栓将法兰盘与法兰盘紧密固定在一起，形成一个密封的连接。
这种连接形式具有结构简单、拆卸方便、密封性好等优点，广泛应用于各个行业的管道系统中。
二、螺纹连接螺纹连接是另一种常见的阀门密封面连接形式。
螺纹连接是通过阀门和管道上的螺纹互相咬合，形成一个紧密的连接。
螺纹连接具有安装简单、拆卸方便等优点，适用于一些小口径的阀门和管道连接。
三、焊接连接焊接连接是一种永久性的阀门密封面连接形式。
通过将阀门和管道的连接处进行焊接，使其变成一个整体，并形成一个密封的连接。
焊接连接具有连接牢固、耐高温、耐腐蚀等优点，适用于一些特殊环境和要求较高的场合。
四、卡箍连接卡箍连接是一种常用于大口径阀门的密封面连接形式。
通过将阀门和管道上的卡箍进行紧固，使其形成一个密封的连接。
卡箍连接具有安装简单、拆卸方便、密封性好等优点，广泛应用于一些大型设备和管道系统中。
五、扣环连接扣环连接是一种常用于阀门密封面连接的形式。
通过将阀门和管道上的扣环进行扣合，形成一个紧密的连接。
扣环连接具有结构简单、密封性好等优点，适用于一些小口径的阀门和管道连接。
六、套筒连接套筒连接是一种常用于阀门密封面连接的形式。
通过将阀门和管道上的套筒进行套合，形成一个密封的连接。
套筒连接具有结构简单、拆卸方便等优点，适用于一些小口径的阀门和管道连接。
七、垫片连接垫片连接是一种常用于阀门密封面连接的形式。
通过在阀门和管道连接处放置垫片，使其形成一个密封的连接。
垫片连接具有密封性好、耐高温、耐腐蚀等优点，广泛应用于各个行业的管道系统中。
阀门密封面连接形式多种多样，每种连接形式都有其适用的场合和特点。
在选择阀门连接形式时，需要根据具体情况综合考虑各个因素，以确保阀门连接的安全可靠和密封性能的优良。
同时，在使用和维护阀门时，也需要注意保养和检修，以延长阀门的使用寿命。
常见阀门的连接方式
常见阀门的连接方式包括：法兰连接、对夹连接、对焊连接、螺纹连接、卡套连接、卡箍连接、自密封连接等连接形式。
1、法兰连接：是阀体两端带有法兰，与管道上的法兰对应，通过螺栓固定法兰安装在管道中。
法兰连接是阀门中用得最多的连接形式。
法兰有凸面（RF）、平面（FF）、凸凹面（MF）等按结合面形状又可分为以下几种：1）光滑式：用于压力不高的阀门。
加工比较方便2）凹凸式：工作压力较高，可使用中硬垫圈3）榫槽式：可用塑性变形较大的垫圈，在腐蚀性介质中使用较广泛，密封效果较好。
4）梯形槽式：用椭圆形金属环作垫圈，使用于工作压力≥64公斤/平方厘米的阀门，或高温阀门。
5）透镜式：垫圈是透镜形状，用金属制作。
用于工作压力≥100公斤/平方厘米的高压阀门，或高温阀门。
6）O形圈式：这是一种较新的法兰连接形式，它是随着各种橡胶O形圈的出现，而发展起来的，它在密封效果上比一般平垫圈可靠。
2、对夹连接：阀门安装在两片法兰中间，阀体上通常有定位孔以方便安装定位，用螺栓直接将阀门及两头管道穿夹在一起的连接形式。
3、焊接连接：阀体两端按对焊焊接要求加工成对焊坡口，与管道焊接坡口对应，通过焊接固定在管道上。
4、承插焊连接：阀体两端按承插焊要求加工，与管道通过承插焊连接。
5、螺纹连接：螺纹连接是一种简便的连接方法，常用于小阀门。
阀体按各螺纹标准加工，有内螺纹和外螺纹两种。
与管道上螺纹对应。
螺纹连接分两种情况：1）直接密封：内外螺纹直接起密封作用。
为了确保连接处不漏，往往用铅油、线麻和聚四氟乙烯生料带填充；其中聚四氟乙烯生料带，使用日见广泛；这种材料耐腐蚀性能很好，密封效果极佳，使用和保存方便，拆卸时，可以完整地将其取下，因为它是一层无粘性的薄膜，比铅油、线麻优越得多。
2）间接密封：螺纹旋紧的力量，传递给两平面间的垫圈，让垫圈起密封作用。
常用的螺纹有五大类：米制普通螺纹；英制普通螺纹；螺纹密封管螺纹；非螺纹密封管螺纹；美国标准管螺纹。
常用阀门连接形式样式
常用阀门样式及连接形式一、球阀图1、不锈钢球阀（螺纹连接）图2、铜球阀（螺纹连接）图3、碳钢球阀（法兰连接）图4、不锈钢球阀（法兰连接）图7、高压球阀（法兰连接）涡轮传动开闭图8、塑料球阀（螺纹连接）加药管道用图9、电动球阀（法兰连接）图10、高压不锈钢球阀（螺纹连接）图11、气动球阀（法兰连接）二、浮球阀图5浮球阀（螺纹连接）水箱用图6浮球阀（螺纹连接）图6-1、浮球控制阀（水池用）三、闸阀图12、铜闸阀（螺纹连接）图13、不锈钢闸阀（螺纹连接）图14、不锈钢闸阀（法兰连接）图15、碳钢闸阀（法兰连接）明杆式图16、铸铁闸阀（法兰连接）图17、碳钢电动、手动闸阀（法兰连接）大口径四、截止阀图18、不锈钢截止阀（螺纹连接）图19、铸铁截止阀（螺纹连接）图20、铜截止阀（法兰连接）图21、铜截止阀（法兰连接）图22、碳钢截止阀（法兰连接）图23、碳钢截止阀（法兰连接）电动、手动图24、不锈钢截止阀（法兰连接）五、蝶阀图25、蝶阀（对夹式）图26、涡轮传动蝶阀（法兰连接）图27、电动、手动蝶阀（法兰连接）图28、气动蝶阀（法兰连接）六、止回阀图29、碳钢止回阀（法兰连接）图30、铸铁止回阀（法兰连接）图31、不锈钢钢止回阀（法兰连接）图32、微阻缓闭止回阀（法兰连接）图32、铸铁止回阀（螺纹连接）七、安全阀图33、常见减压阀（法兰连接）图34、常见减压阀（法兰连接）图36、常见减压阀（法兰连接）图37、常见减压阀（法兰连接）图38、常用安全阀（法兰连接）图39、常用安全阀（法兰连接）八、输水阀图40、常用疏水阀（螺纹连接）图41、常用输水阀（法兰连接）图42、常用疏水阀（螺纹连接）图43、常用输水阀（法兰连接）九、平衡阀图44、常用平衡阀（法兰连接）图45、常用平衡阀（法兰连接）。
阀门与管道的连接方式
阀门与管道的连接方式内容来源自网络阀门连接方式，阀门与管道的连接方式阀门与管路或设备之间的连接方式的选择是否正确合适，会直接影响到管道阀门产生跑、冒、滴、漏现象的机率。
常见阀门的连接方式包括：法兰连接、对夹连接、对焊连接、螺纹连接、卡阀门连接方式，阀门与管道的连接方式阀门与管路或设备之间的连接方式的选择是否正确合适，会直接影响到管道阀门产生跑、冒、滴、漏现象的机率。
常见阀门的连接方式包括：法兰连接、对夹连接、对焊连接、螺纹连接、卡套连接、卡箍连接、自密封连接等连接形式。
1、法兰连接法兰连接是阀体两端带有法兰，与管道上的法兰对应，通过螺栓固定法兰安装在管道中。
法兰连接是阀门中用得最多的连接形式。
法兰有凸面（RF）、平面（FF）、凸凹面（MF）等之分。
按结合面形状又可分为以下几种：1）光滑式：用于压力不高的阀门。
加工比较方便2）凹凸式：工作压力较高，可使用中硬垫圈3）榫槽式：可用塑性变形较大的垫圈，在腐蚀性介质中使用较广泛，密封效果较好。
4）梯形槽式：用椭圆形金属环作垫圈，使用于工作压力≥64公斤/平方厘米的阀门，或高温阀门。
5）透镜式：垫圈是透镜形状，用金属制作。
用于工作压力≥100公斤/平方厘米的高压阀门，或高温阀门。
6）O形圈式：这是一种较新的法兰连接形式，它是随着各种橡胶O形圈的出现，而发展起来的，它在密封效果上比一般平垫圈可靠。
2、对夹连接阀门安装在两片法兰中间，阀体上通常有定位孔以方便安装定位，用螺栓直接将阀门及两头管道穿夹在一起的连接形式。
3、焊接连接对焊连接：阀体两端按对焊焊接要求加工成对焊坡口，与管道焊接坡口对应，通过焊接固定在管道上。
承插焊连接：阀体两端按承插焊要求加工，与管道通过承插焊连接。
4、螺纹连接螺纹连接是一种简便的连接方法，常用于小阀门。
阀体按各螺纹标准加工，有内螺纹和外螺纹两种。
与管道上螺纹对应。
螺纹连接分两种情况：1）直接密封：内外螺纹直接起密封作用。
为了确保连接处不漏，往往用铅油、线麻和聚四氟乙烯生料带填充；其中聚四氟乙烯生料带，使用日见广泛；这种材料耐腐蚀性能很好，密封效果极佳，使用和保存方便，拆卸时，可以完整地将其取下，因为它是一层无粘性的薄膜，比铅油、线麻优越得多。
阀门连接种类
阀门连接种类
阀门是工业生产中常用的一种控制装置，它可以控制流体的流量、压力和方向。
阀门连接是指阀门与管道、设备之间的连接方式。
阀门连接种类有很多，下面将介绍几种常见的阀门连接方式。
1.法兰连接
法兰连接是一种常见的阀门连接方式，它是通过法兰将阀门与管道或设备连接在一起。
法兰连接具有连接紧密、密封性好、拆卸方便等优点，因此在工业生产中得到广泛应用。
法兰连接的缺点是成本较高，需要专业的工具和技术才能进行安装和拆卸。
2.螺纹连接
螺纹连接是一种简单的阀门连接方式，它是通过螺纹将阀门与管道或设备连接在一起。
螺纹连接具有安装方便、拆卸简单等优点，适用于小口径的阀门和管道。
螺纹连接的缺点是密封性较差，容易出现泄漏。
3.焊接连接
焊接连接是一种常用的阀门连接方式，它是通过焊接将阀门与管道或设备连接在一起。
焊接连接具有连接紧密、密封性好、耐高温等优点，适用于高温、高压的工作环境。
焊接连接的缺点是需要专业的技术和设备才能进行安装和拆卸。
4.卡箍连接
卡箍连接是一种简单的阀门连接方式，它是通过卡箍将阀门与管道或设备连接在一起。
卡箍连接具有安装方便、拆卸简单等优点，适用于小口径的阀门和管道。
卡箍连接的缺点是密封性较差，容易出现泄漏。
不同的阀门连接方式适用于不同的工作环境和要求，选择合适的阀门连接方式可以提高工作效率和安全性。
阀门的标准、常用材料、连接方式
阀门的标准、常用材料、连接方式，有哪些？阀门常用材料密封件材料填料：成型石墨圈：-250~650℃夹不锈钢丝编制柔性石墨: -250~650℃四氟乙烯浸石墨: -200~280℃低泄漏石墨组合填料: -250~650℃PTFE: -200~200℃中腔垫片：PTFE板石墨板强力石墨垫齿形垫含石墨不锈钢缠绕垫含PTFE不锈钢缠绕垫RTJ金属垫压力密封金属密封环O形圈：NBR：-30~121℃EPDM：-45~120℃VITON A：-30~204℃VITON B：-30~204℃VITON AED ：-30~204℃HNBR ：-30~180℃软密封阀座：PTFE：-200 ~ 200℃PCTFE：-250 ~ 150℃NYLON 1010：~ 20℃NYLON PA12：-50 ~ 120℃DEVLON V：-100 ~ 150℃PEEK：-100 ~ 260℃对位聚苯(Polyphenylene) ：~ 400℃阀门常用链接方式：FF ———Flat Face 平面法兰连接（150LB常用）RF ———Raised Face凸面法兰连接RTJ ———Ring Joint榫槽式连接（梯形槽）SW ———Socket welding承插式连接NPT ———NPT螺纹连接WAFER ——对夹式连接BW长型——Butt-Welding 对焊端长型连接BW短型——Butt-Welding 对焊端短型连接DIN标准现采用EN标准结构长度：EN 558-1 PN法兰连接阀门结构长度（代替DIN 3202)，EN 558-2 CLASS 法兰连接阀门结构长度（代替BS2080)，EN 12982 对焊端阀门结构长度（代替DIN 3202) ，DIN标准的结构长度包含API阀门的结构长度与GB的结构长度基本一致。
EN 558-2 CLASS法兰连接阀门结构长度与ASME B16.10一致，大多数DIN阀门用户习惯用DIN3202 中F系列结构长度值。
阀门连接形式及标准大全
阀门连接形式及标准大全IMB standardization office【IMB 5AB- IMBK 08- IMB 2C】阀门的连接形式法兰连接,对夹连接,对焊连接,螺纹连接,卡套连接,卡箍连接,内自紧连接整个阀门与管路或设备之间是怎样连接的，这个问题不可忽视，因为阀门的跑、冒、滴、漏现象，绝大部分发生在这里。
1、法兰连接这是阀门中用得最多的连接形式。
按结合面形状又可分为以下几种：1）光滑式：用于压力不高的阀门。
加工比较方便2）凹凸式：工作压力较高，可使用中硬垫圈3）榫槽式：可用塑性变形较大的垫圈，在腐蚀性介质中使用较广泛，密封效果较好。
4）梯形槽式：用椭圆形金属环作垫圈，使用于工作压力≥64公斤/平方厘米的阀门，或高温阀门。
5）透镜式：垫圈是透镜形状，用金属制作。
用于工作压力≥100公斤/平方厘米的高压阀门，或高温阀门。
6）O形圈式：这是一种较新的法兰连接形式，它是随着各种橡胶O形圈的出现，而发展起来的，它在密封效果上比一般平垫圈可靠。
2、对夹连接用螺栓直接将阀门及两头管道穿夹在一起的连接形式。
3、对焊连接4、螺纹连接这是一种简便的连接方法，常用于小阀门。
又分两种情况：1）直接密封：内外螺纹直接起密封作用。
为了确保连接处不漏，往往用铅油、线麻和聚四氟乙烯生料带填充；其中聚四氟乙烯生料带，使用日见广泛；这种材料耐腐蚀性能很好，密封效果极佳，使用和保存方便，拆卸时，可以完整地将其取下，因为它是一层无粘性的薄膜，比铅油、线麻优越得多。
2）间接密封：螺纹旋紧的力量，传递给两平面间的垫圈，让垫圈起密封作用。
5、卡套连接卡套连接，在我国近年才发展起来，它的连接和密封原理是，当旋紧螺母时，卡套受到压力，使其刃部咬入管子外壁，卡套外锥面又在压力下与接头体内锥面密合，因而能够可靠地防止泄漏。
这种连接形式的优点是：1）体积小，重量轻，结构简单，拆装容易；2）连接力强，使用范围广，可耐高压（1000公斤/平方厘米）、高温（650℃）和冲击振动；3）可以选用多种材料，适合防腐蚀；4）加工精度要求不高；5）便于高空安装。
阀的连接形式
阀门的常用连接型式蝶阀： (2)闸阀 (3)截止止回阀 (3)疏水阀 (5)旋塞 (5)安全阀 (5)节流阀 (6)球阀 (6)自闭阀 (6)防浪阀 (7)止回阀 (7)溢气阀 (7)单向阀 (8)泄放阀 (8)释放阀 (9)放泄阀 (9)压力表阀 (9)快关阀 (9)通海阀 (10)消防阀 (10)蝶阀：GB/T 3036-1994 船用中心型蝶阀、GB/T 3037-1994 船用双偏心型蝶阀中心型蝶阀：GB/T 3036-1994双偏心型蝶阀GB/T 3037-1994闸阀GB/T465-95 法兰铸铁闸阀、GB/T466-95 法兰铸钢闸阀、GB/T467-95 法兰青铜闸阀、CB/T 3955-2004 法兰不锈钢闸阀、CB/T 3591-1994 法兰球铁油轮闸阀、CB* 3124-1982 Pg16内螺纹青铜闸阀油轮闸阀CB/T 3591-1994内螺纹青铜闸阀CB* 3124-1982截止止回阀GB/T 1853-2008 船用法兰铸钢舷侧截止止回阀、GB/T 1241-2008 船用外螺纹锻钢截止止回阀、GB/T 1848-1984 船用内螺纹青铜截止阀、GB/T 1951-2008 船用低压外螺纹青铜截止阀、GB/T 1953-1984 船用低压外螺纹青铜截止止回阀、CB/T 3196-1995 法兰铸钢海水截止阀、CB/T309-2008 船用内螺纹青铜截止阀、CB/T 3197-1995 法兰铸钢海水截止止回阀、CB/T 598-1990 带底部法兰外螺纹青铜直角截止阀舷侧截止止回阀GB/T 1853-2008外螺纹锻钢截止止回阀GB/T 1241-2008船用低外压外螺纹青铜截止阀GB/T 1951-2008内螺纹青铜截止阀GB/T 1848-1984船用低压外螺纹青铜截止止回阀GB/T 1951-2008海水截止阀CB/T 3196-1995内螺纹青铜截止阀CB/T 309-2008外螺纹青铜直角截止阀CB/T 598-1990J类法兰铸铁1.0MPa疏水阀P≤4，DN15的A型（直通）黄铜制疏水阀：黄铜疏水阀CB*3297-87 A0.4-15T6＜P≤16，DN32的B型（直角）可锻铸铁制疏水阀可锻铸铁制疏水阀CB*3297-87 B1.6-32K旋塞CB/T 4029-2005 J类法兰青铜安全阀CB/T 304-92CB/T3022-94外螺纹安全阀CB/T 314-1994球阀CB/T 3191-1992自闭阀CB/T 3265-1994CB/T3778-1999测深自闭阀CB/T 3475-1992 防浪阀、可闭立式防浪阀公称压力为0.1MPa，公称通径为50mm，法兰连接尺寸按GB/T569规定的铸钢直通防浪阀防浪阀CB/T3476-92 A50G公称压力为0.1MPa，公称通径为50mm，法兰连接尺寸按GB/T2501规定的青铜直角防浪阀防浪阀CB/T3476-92 BS50Q止回阀CB/T 3478-1992公称通径为80mm，法兰连接尺寸按GB/T569规定的软密封铸铁吸入止回阀吸入止回阀CB/T3478-92 R80T公称压力为80mm，法兰连接尺寸按GB/T2501规定的软密封铸铁吸入止回阀吸入止回阀CB/T3478-92 BS80T公称压力为80mm，法兰连接尺寸按GB/T569规定的硬密封铸铜吸入止回阀吸入止回阀CB/T3478-92 Y80HCB/T 3819-1999 板式止回阀溢气阀单向阀CB/T 3823-1998标记方法：C AY-H*+通径+连接型式C：船用AY：液控单向阀：A1Y：内泄式、A2Y：外泄式H：公称压力：31.5MPa*：开启压力：a：0.04 MPa、b：0.4 MPa连接型式：L：螺纹连接、B：板式连接、F：法兰连接标记示例：公称通径为10mm，开启压力为0.04 MPa螺纹连接的内泄式，公称压力为31.5 MPa的单向阀：单向阀CB/T3823-98 CA1Y-Ha10L泄放阀CB/T 3841-2000释放阀CB/T 3843-2000 压力释放阀放泄阀CB/T 601-1992CB/T 4024-2005 J压力表阀快关阀GB/T 5744-2008 船用快关阀、CBM 1104-1982 船用气动燃油快关阀通海阀CBM 1041-1981消防阀CB/T 4032-2005 J。
四大阀门连接形式及七种阀门驱动方法
四大阀门连接形式及七种阀门驱动方法
看看哪两大因素能让阀门“动起来”？第一，阀门得和管道连接好；第二，阀门要驱动起来。
这篇文章，详细的解答了4大阀门连接形式，及7种阀门驱动方法。
要让阀门“动起来”，这些必须得了解！
阀门连接形式
阀门与管道的连接形式主要有法兰连接、焊接连接、对夹连接、螺纹连接、卡箍连接、卡套连接等方式。
1.法兰连接
①定义
法兰连接：法兰连接是指由法兰、垫片及螺栓三者相互连接作为一组组合密封结构的可拆连接。
管道法兰系指管道装置中配管用的法兰，用在设备上系指设备的进出口法兰。
法兰连接使用方便，能够承受较大的压力。
②法兰连接适用范围
法兰连接可适用于各种公称尺寸、公称压力的阀门，但对使用温度有一定的限制，在高温工况时，由于法兰的连接螺栓易产生蠕变现象而造成泄漏，一般情况下法兰连接推荐在≤350℃温度使用。
③法兰类型
法兰的结构型式：整体法兰（IF）、承插焊法兰（SW）、螺纹法兰（Th）、带颈对焊法兰（WN）、带颈平焊法兰（SO）、板式平焊法兰（PL）、平焊环松套法兰(PJ/RJ) 、对焊环松套法兰（PJ/SE）、法兰盖（BL）等。
④法兰密封面形式
法兰密封面主要是防止管道中介质向外泄漏，密封面形式主要有平面（FF）、突面（RF）、凹凸面（MF）、榫槽面（TG）、环连接面（RJ）等几种。
阀门连接方式及应用技术
阀门连接方式及应用技术阀门是用来控制介质（如液体、气体、蒸汽等）流动的一种装置，通过改变流体介质的通断状态来控制介质的流量、压力、温度等。
阀门的连接方式主要包括螺纹连接、法兰连接和对夹连接等，每种连接方式都有其适用的应用技术。
1. 螺纹连接螺纹连接是通过阀体和阀盖的带有螺纹的内孔和外孔进行连接的一种方式。
螺纹连接适用于小口径的阀门，连接简单方便，但密封性能较差，容易产生泄漏。
螺纹连接常用于低压、小流量的场合，如家用自来水阀、气体调节阀等。
2. 法兰连接法兰连接是通过阀体与阀盖上的法兰连接面上的螺栓进行连接的方式。
法兰连接适用于大口径、高压的阀门。
法兰连接具有连接牢固、密封性能好、拆装方便等特点。
根据连接面的形状分为平焊法兰、对焊法兰、螺纹连接法兰等。
法兰连接广泛应用于石油、化工、电力、冶金、国防等行业，如原油管线阀、化工管道阀等。
3. 对夹连接对夹连接是通过阀体和阀盖上的对夹螺栓夹紧管道的连接方式。
对夹连接适用于中小口径、介质流速较快、换阀简单的场合。
对夹连接具有连接拆卸方便、密封性能好、适用于高温高压等特点。
对夹连接常用于食品、制药、洁净室等领域，如食品卫生级阀、洁净室空调阀等。
在阀门应用技术方面，主要包括如下几个方面：1. 密封技术阀门的密封技术是阀门的重要技术之一，好的密封技术能够保证阀门的正常运行，避免泄漏。
常见的密封技术有填料密封、弹性密封、金属密封等。
不同的介质、温度和压力要求，需要选用适合的密封技术。
2. 防腐技术由于阀门通常处于恶劣的工况中，如介质腐蚀、高温高压等，因此防腐技术对于保证阀门使用寿命和性能非常重要。
常见的防腐技术有镀锌、喷涂、涂覆、内衬等，根据不同的工况选择合适的防腐技术。
3. 自动化技术随着工业自动化水平的提高，阀门也逐渐向自动化方向发展。
自动化技术可以实现阀门的远程控制、调节等功能，提高生产效率和安全性。
常见的自动化技术有电动执行器、气动执行器、液压执行器等，可以根据实际需要选择合适的自动化技术。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
阀门的连接形式法兰连接,对夹连接,对焊连接,螺纹连接,卡套连接,卡箍连接,内自紧连接整个阀门与管路或设备之间是怎样连接的，这个问题不可忽视，因为阀门的跑、冒、滴、漏现象，绝大部分发生在这里。
多仪阀门（）提供1、法兰连接这是阀门中用得最多的连接形式。
按结合面形状又可分为以下几种：1）光滑式：用于压力不高的阀门。
加工比较方便2）凹凸式：工作压力较高，可使用中硬垫圈3）榫槽式：可用塑性变形较大的垫圈，在腐蚀性介质中使用较广泛，密封效果较好。
4）梯形槽式：用椭圆形金属环作垫圈，使用于工作压力≥64公斤/平方厘米的阀门，或高温阀门。
5）透镜式：垫圈是透镜形状，用金属制作。
用于工作压力≥100公斤/平方厘米的高压阀门，或高温阀门。
6）O形圈式：这是一种较新的法兰连接形式，它是随着各种橡胶O形圈的出现，而发展起来的，它在密封效果上比一般平垫圈可靠。
2、对夹连接用螺栓直接将阀门及两头管道穿夹在一起的连接形式。
3、对焊连接4、螺纹连接这是一种简便的连接方法，常用于小阀门。
又分两种情况：1）直接密封：内外螺纹直接起密封作用。
为了确保连接处不漏，往往用铅油、线麻和聚四氟乙烯生料带填充；其中聚四氟乙烯生料带，使用日见广泛；这种材料耐腐蚀性能很好，密封效果极佳，使用和保存方便，拆卸时，可以完整地将其取下，因为它是一层无粘性的薄膜，比铅油、线麻优越得多。
2）间接密封：螺纹旋紧的力量，传递给两平面间的垫圈，让垫圈起密封作用。
5、卡套连接卡套连接，在我国近年才发展起来，它的连接和密封原理是，当旋紧螺母时，卡套受到压力，使其刃部咬入管子外壁，卡套外锥面又在压力下与接头体内锥面密合，因而能够可靠地防止泄漏。
这种连接形式的优点是：1）体积小，重量轻，结构简单，拆装容易；2）连接力强，使用范围广，可耐高压（1000公斤/平方厘米）、高温（650℃）和冲击振动；3）可以选用多种材料，适合防腐蚀；4）加工精度要求不高；5）便于高空安装。
目前，卡套连接形式，已在我国某些小口径阀门产品中采用。
6、卡箍连接这是一种快速连接方法，它只需两个螺栓，适用于经常拆卸的低压阀门。
7、内自紧连接以上各种连接形式，都是利用外力来抵消介质压力，实现密封的。
下面介绍利用介质压力进行自紧的连接形式。
它的密封圈装在内锥体处，跟介质相向的一面成一定角度，介质压力传给内锥体，又传递给密封圈，在一定角度的锥面上，产生两个分力，一个与阀体中心线平行向外，另一个压向阀体内壁。
后面这个分力便是自紧力。
介质压力愈大，自紧力也愈大。
所以这种连接形式，适合于高压阀门。
它比法兰连接，要节省许多材料和人力，但也需要一定的预紧力，以便在阀内压力不高时，使用可靠。
利用自紧密封原理做成的阀门，一般是高压阀门。
阀门连接的形式还很多，例如有的不必拆除的小阀门，跟管子焊接在一起；有的非金属阀门，采用承插式连接，等等。
阀门使用者要根据具休情况具体对待。
8、其他的阀门连接形式还很多，例如有的不必拆除的小阀门，跟管子焊接在一起；有的非金属阀门，采用承插式连接，等等。
阀门使用者要根据具休情况具体对待阀门的连接法兰法兰是Flange的译音，意为带凸缘的东西、零件，这种零件可以是单独的，就是法兰盘，也可以是组合型的，如阀门两端的法兰，以便安装螺栓。
一、钢制管法兰中国国家标准1.GB/T 9112～GB/T 9124-2000 钢制管法兰整体钢制管法兰的法兰密封面形式有平面、突面、凹凸面、榫槽面和环连接面。
GBT 9112-2000 钢制管法兰类型与参数GBT 9113.1-2000 平面、突面整体钢制管法兰GBT 9113.2-2000 凹凸面整体钢制管法兰GBT 9113.3-2000 榫槽面整体钢制管法兰GBT 9113.4-2000 环连接面整体钢制管法兰GBT 9114-2000 突面带颈螺纹钢制管法兰GBT 9115.1-2000 平面、突面对焊钢制管法兰GBT 9115.2-2000 凹凸面对焊钢制管法兰GB/T 9115.3-2000 榫槽面对焊钢制管法兰GB/T 9115.4-2000 环连接面对焊钢制管法兰GB/T 9116.1-2000 平面、突面带颈平焊钢制管法兰GB/T 9116.2-2000 凹凸面带颈平焊钢制管法兰GB/T 9116.3-2000 榫槽面带颈平焊钢制管法兰GB/T 9116.4-2000 环连接面带颈平焊钢制管法兰GB/T 9117.1-2000 突面带颈承插焊钢制管法兰GB/T 9117.2-2000 凹凸面带颈承插焊钢制管法兰GB/T 9117.3-2000 榫槽面带颈承插焊钢制管法兰GB/T 9117.4-2000 环连接面带颈承插焊钢制管法兰GB/T 9118.1-2000 突面对焊环带颈松套钢制管法兰GB/T 9118.2-2000 环连接面对焊环带颈松套钢制管法兰 GB/T 9119-2000 平面、突面板式平焊钢制管法兰GB/T 9120.1-2000 突面对焊环板式松套钢制管法兰GB/T 9120.2-2000 凹凸面对焊环板式松套钢制管法兰 GB/T 9120.3-2000 榫槽面对焊环板式松套钢制管法兰 GB/T 9121.1-2000 突面平焊环板式松套钢制管法兰GB/T 9121.2-2000 凹凸面平焊环板式松套钢制管法兰 GB/T 9121.3-2000 榫槽面平焊环板式松套钢制管法兰 GB/T 9122-2000 翻边环板式松套钢制管法兰GB/T 9123.1-2000 平面、突面钢制管法兰盖GB/T 9123.2-2000 凹凸面钢制管法兰盖GB/T 9123.3-2000 榫槽面钢制管法兰盖GB/T 9123.4-2000 环连接面钢制管法兰盖GB/T 9124-2000 钢制管法兰技术条件2.GB/T13402-1992 大直径碳钢管法兰大直径碳钢管法兰的结构形式分为对焊式及整体式两种。
3.GB/T 17241.1～GB/T 17241.7-1998 铸铁管法兰系列①GB/T 17241.1-1998 铸铁管法兰类型②GB/T 17241.2-1998 铸铁法兰盖③GB/T 17241.3-1998 带颈螺纹铸铁管法兰④GB/T 17241.4-1998 带颈平焊和带颈承插焊铸铁管法兰⑤GB/T 17241.5-1998 管端翻边带颈松套铸铁管法兰⑥GB/T 17241.6-1998 整体铸铁管法兰.⑦GB/T 17241.7-1998 铸铁管法兰技术条件二、钢制管法兰中国机械行业标准JB/T 74-1994 管路法兰技术条件JB/T 75-1994 管路法兰类型JB/T 79.1-1994 凸面整体铸钢管法兰JB/T 79.2-1994 凹凸面整体铸钢管法兰JB/T 79.3-1994 榫槽面整体铸钢管法兰JB/T79.4-1994 环连接面整体铸钢管法兰JB/T 81-1994 凸面板式平焊钢制管法兰JB/T 82.1-1994 凸面对焊钢制管法兰JB/T 82.2-1994 凹凸面对焊钢制管法兰JB/T 82.3-1994 榫槽面对焊钢制管法兰JB/T 82.4-1994 环连接面对焊钢制管法兰JB/T 83-1994 平焊环板式松套钢制管法兰JB/T 84-1994 凹凸面对焊环板式松套钢制管法兰JB/T 85-1994 翻边板式松套钢制管法兰JB/T 86.1-1994 凸面钢制管法兰盖JB/T 86.2-1994 凹凸面钢制管法兰盖三、钢制管法兰中国化工行业标准1. 欧洲体系钢制管法兰HG 20592-1997 钢制管法兰型式、参数HG 20593-1997 板式平焊钢制管法兰HG 20594-1997 带颈平焊钢制管法兰HG 20595-1997 带颈对焊钢制管法兰HG 20596-1997 整体钢制管法兰HG 20597-1997 承插焊钢制管法兰HG 20598-1997 螺纹钢制管法兰HG 20599-1997 对焊环松套钢制管法兰HG 20600-1997 平焊环松套钢制管法兰HG 20601-1997 钢制管法兰盖HG 20602-1997 不锈钢衬里法兰盖HG 20603-1997 钢制管法兰技术条件HG 20604-1997 钢制管法兰压力-温度等级HG 20605-1997 钢制管法兰焊接接头和坡口尺寸2. 美洲体系钢制管法兰HG 20615-1997 钢制管法兰型式、参数HG 20616-1997 带颈平焊钢制管法兰HG 20617-1997 带颈对焊钢制管法兰HG 20618-1997 整体钢制管法兰HG 20619-1997 承插焊钢制管法兰HG 20620-1997 螺纹钢制管法兰HG 20621-1997 对焊环松套钢制管法兰HG 20622-1997 钢制管法兰盖HG 20623-1997 大直径钢制管法兰HG 20624-1997 钢制管法兰技术条件HG 20625-1997 钢制管法兰压力-温度等级HG 20626-1997 钢制管法兰焊接接头和坡口尺寸铜合金及复合法兰GB/T 15530.1-1995 铜合金整体铸造法兰GB/T 15530.2-1995 铜合金对焊法兰GB/T 15530.3-1995 铜合金板式平焊法兰GB/T 15530.4-1995 铜合金带颈平焊法兰GB/T 15530.5-1995 铜合金平焊环松套板式钢法兰GB/T 15530.6-1995 铜合金对焊环松套板式钢法兰GB/T 15530.7-1995 铜合金法兰盖GB/T 15530.8-1995 铜合金及复合法兰技术条件管法兰连接用紧固件HG 20613-1997 钢制管法兰用紧固件(欧洲体系)HG 20634-1997 钢制管法兰用紧固件(美洲体系)SH 3404-1996 管法兰用紧固件四、钢制管法兰中国石油化工行业标准1.各公称压力级的公称通径尺寸范围2.法兰连接和密封面形式公称通径DN≤600mm法兰连接。
3.公称通径DN≥600mm的法兰结构及尺寸。
4.松套法兰5.公称压力PN5.0≥MPA 凹凸面、榫槽面法兰密封面的形式及尺寸6.法兰与碳钢、低合金钢及不锈钢接管连接尺寸7.公称通径DN＞60mm的法兰结构形式尺寸8.法兰螺孔及划孔结构形式及尺寸9.法兰与接管焊接部结构尺寸公称通径DN≤600mm对焊法兰颈部及焊接端坡口尺寸；公称通径DN＞600mm对焊法兰焊接端坡口尺寸；承插焊及平焊法兰与接管焊接部结构及尺寸。
10.法兰压力一温度额定值法兰在不同工作温度下允许使用的最高无冲击压力按表1-308确定，中间数值可用插入法确定。
11.法兰尺寸极限偏差12.金属环垫的结构形式及尺寸13.缠绕式垫片五、美国ASMEB 16.5a管法兰及法兰管件1.法兰端面端法兰端面和它与法兰厚度及中心至端和端至端尺寸（结构长度）之间的关系2. 连接法兰的结构形式及尺寸3. 焊端无背环焊颈法兰焊端的结构形式及尺寸六、美国ANSI B 16.6、ANSI B 16.2 铸造铁法兰尺寸七、美国ASME B 16.47大口径钢制法兰尺寸八、美国API 6A钢制管法兰九、日本JIS法兰的结构形式及尺寸十、德国DIN法兰的结构形式及尺寸1.灰铸铁法兰2.铸钢法兰十一、英国BS4504-2000标准法兰1. 灰铸铁整体法兰2.可锻铸铁整体法兰3.整体钢制法兰4.法兰尺寸允许偏差十二、法国NF E29-211-1999钢制法兰其他连接端一、对接焊端1. 中国国家标准GB/T12224-1989对接焊端的规定2. 美国ASME B 16.25-1992 标准对接焊端的规定3. 英国BS5351-1999标准关于钢制球阀对接焊端的规定二、承插焊和螺纹连接的锻钢管件1. 承插焊锻钢管件2. 钢制螺纹连接管件三、辅助连接1.ASME B 16.34-1996和BS1873-1996 规定的尺寸和标记2.美国 ASME B 16.11-1991标准的螺塞和螺套的结构形式法兰密封面型式的选用全平面密封面：常与平焊型式配合以适用于操作条件比较缓和的(PNg1.0)工况下；常用于铸铁法兰或与铸铁连接的钢法兰；凸台面密封面：是应用最广的一种型式，它常与对焊和承插焊型式配合使用，在"美式法兰"中，常用在PN2.0、PN5.0和部分PN10.0MPa压力等级中；在"欧式法兰"中则常用在PN1.6、PN2.5MPa压力等级；凹凸面密封面：常与对焊和承插型式配合使用，在"美式法兰中不常采用，在"欧式法兰"中常用在PN4.0、PN6.4MPa等级中。
