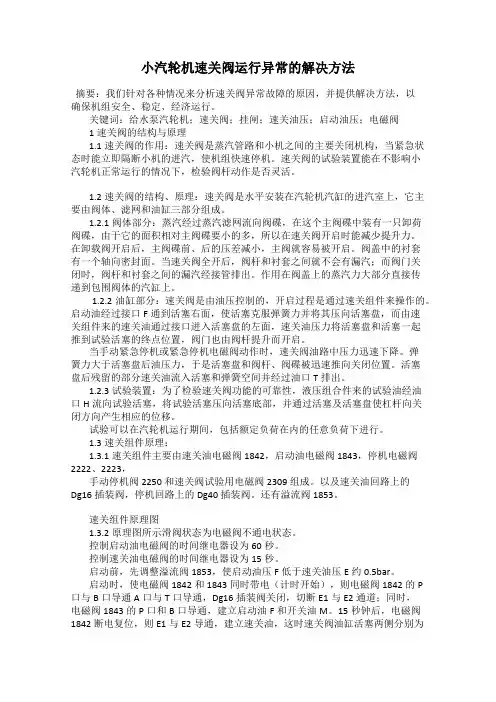

小汽轮机速关阀运行异常的解决方法摘要：我们针对各种情况来分析速关阀异常故障的原因，并提供解决方法，以确保机组安全、稳定、经济运行。
关键词：给水泵汽轮机；速关阀；挂闸；速关油压；启动油压；电磁阀1速关阀的结构与原理1.1速关阀的作用：速关阀是蒸汽管路和小机之间的主要关闭机构，当紧急状态时能立即隔断小机的进汽，使机组快速停机。
速关阀的试验装置能在不影响小汽轮机正常运行的情况下，检验阀杆动作是否灵活。
1.2速关阀的结构、原理：速关阀是水平安装在汽轮机汽缸的进汽室上，它主要由阀体、滤网和油缸三部分组成。
1.2.1阀体部分：蒸汽经过蒸汽滤网流向阀碟，在这个主阀碟中装有一只卸荷阀碟，由于它的面积相对主阀碟要小的多，所以在速关阀开启时能减少提升力。
在卸载阀开启后，主阀碟前、后的压差减小，主阀就容易被开启。
阀盖中的衬套有一个轴向密封面。
当速关阀全开后，阀杆和衬套之间就不会有漏汽；而阀门关闭时，阀杆和衬套之间的漏汽经接管排出。
作用在阀盖上的蒸汽力大部分直接传递到包围阀体的汽缸上。
1.2.2油缸部分：速关阀是由油压控制的，开启过程是通过速关组件来操作的。
启动油经过接口F通到活塞右面，使活塞克服弹簧力并将其压向活塞盘，而由速关组件来的速关油通过接口进入活塞盘的左面，速关油压力将活塞盘和活塞一起推到试验活塞的终点位置，阀门也由阀杆提升而开启。
当手动紧急停机或紧急停机电磁阀动作时，速关阀油路中压力迅速下降。
弹簧力大于活塞盘后油压力，于是活塞盘和阀杆、阀碟被迅速推向关闭位置。
活塞盘后残留的部分速关油流入活塞和弹簧空间并经过油口T排出。
1.2.3试验装置：为了检验速关阀功能的可靠性，液压组合件来的试验油经油口H流向试验活塞，将试验活塞压向活塞底部，并通过活塞及活塞盘使杠杆向关闭方向产生相应的位移。
试验可以在汽轮机运行期间，包括额定负荷在内的任意负荷下进行。
1.3速关组件原理：1.3.1速关组件主要由速关油电磁阀1842，启动油电磁阀1843，停机电磁阀2222、2223，手动停机阀2250和速关阀试验用电磁阀2309组成。
给水泵汽轮机速关阀的分析和改造
ｈｙｄｒａｕｌｉｃ ｇｏｖｅｒｎｉｎｇ ｓｙｓｔｅｍｓ，ｗｈｉｃｈ ｕｓｅ ｌｏｗ ｐｒｅｓｓｕｒｅ ｔｕｒｂｉｎｅ ｏｉｌ，ｃｏｎｔｒｏｌ ｑｕａｈｔｙ ｃａｎ ｂｅ ｒａｉｓｅｄ。Ｔｈｉｓ ａｌｓｏ ｒｅｐｒｅｓｅｎｔｓ ｔｈｅ
ｄｅｖｅｌｏｐｍｅｎｔ ｔｅｎｄｅｎｃｙ ｏｆ ｓｔｅａｍ ｔｕｒｂｉｎｅ ｃｏｎｔｒｏｌ ｔｅｃｈｎｉｑｕｅ．Ｂｙ ａｎａｌｙｚｉｎｇ ｔｈｅ ｃｏｎｓｔｒｕｃｔｉｏｎ ａｎｄ ｗｏｒｋｉｎｇ ｐｆｉｎｃｉｐｌｅ ｏｆ ｑｕｉｃｋ
ｓｔｅａｍ ｃｌｏｓｉｎｇ ｖａｌｖｅｓ ｏｆ ｆｅｅｄ ｗａｔｅｒ ｐｕｍｐ’ｓ ｄｒｉｖｉｎｇ
ｔｕｒｂｉｎｅ，ｔｈｅ ｎｅｃｅｓｓｉｔｙ ａｎｄ ｆｅａｓｉｂｉｌｉｔｙ ｏｆ ｔｈｅ ｑｕｉｃｋ ｃｌｏｓｉｎｇ ｖａｌｖｅ’ｓ
ｒｅｃｏｎｓｔｒｕｃｔｉｏｎ ｉｓ ｂｅｉｎｇ ｅｌｕｃｉｄａｔｅｄ，ａｃｃｏｍｐａｎｉｅｄ ｂｙ ａ ｒｅｐｏｒｔ ｏｎ ｃａｌｃｕｌａｔｉｏｎｓ ｏｆ ｔｈｅ ｍａｉｎ ｃｏｍｐｏｎｅｎｔｓ ａｓ ｗｅｌｌ ａｓ ｏｎ
ｃｌｏｓｉｎｇ ｖａｌｖｅ；ｎｅｗ ｄｅｓｉｇｎ
１概 述
给水泵汽轮机是电厂发电系统的重要设备，通 过对给水泵汽轮机的自动控制，可以实现对锅炉水 位的控制和保护，保证电厂设备安全可靠运行。
给水泵汽轮机通常为３００ ＭＷ和６００ ＭＷ机 组配套，其可靠性直接影响着整套机组的运行。 目前，给水泵汽轮机大都采用液压调节保安系统， 调节油和保安油使用汽轮机的透平油，由主油泵 提供。图１是杭州汽轮机股份有限公司生产的给 水泵汽轮机的调节保安系统图。
发电设备（２００７ Ｎｏ．１）
给水泵汽轮机速关阀的分析和改造
文晓庆 （新华控制工程有限公司，上海２００２４５）
给水泵汽轮机故障分析

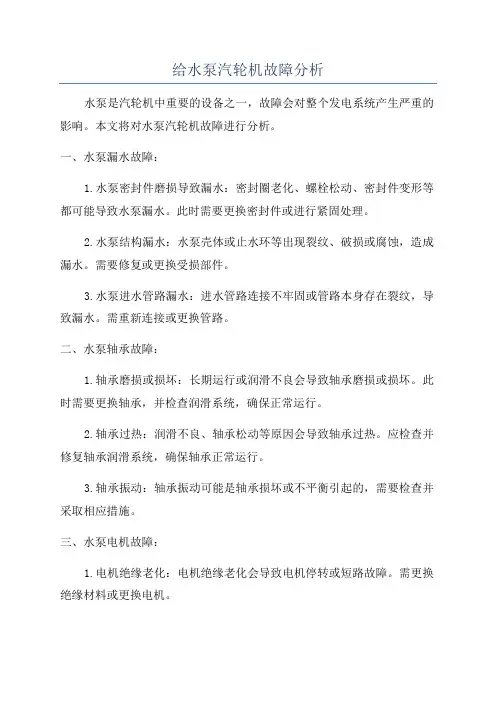

给水泵汽轮机故障分析水泵是汽轮机中重要的设备之一，故障会对整个发电系统产生严重的影响。
本文将对水泵汽轮机故障进行分析。
一、水泵漏水故障：1.水泵密封件磨损导致漏水：密封圈老化、螺栓松动、密封件变形等都可能导致水泵漏水。
此时需要更换密封件或进行紧固处理。
2.水泵结构漏水：水泵壳体或止水环等出现裂纹、破损或腐蚀，造成漏水。
需要修复或更换受损部件。
3.水泵进水管路漏水：进水管路连接不牢固或管路本身存在裂纹，导致漏水。
需重新连接或更换管路。
二、水泵轴承故障：1.轴承磨损或损坏：长期运行或润滑不良会导致轴承磨损或损坏。
此时需要更换轴承，并检查润滑系统，确保正常运行。
2.轴承过热：润滑不良、轴承松动等原因会导致轴承过热。
应检查并修复轴承润滑系统，确保轴承正常运行。
3.轴承振动：轴承振动可能是轴承损坏或不平衡引起的，需要检查并采取相应措施。
三、水泵电机故障：1.电机绝缘老化：电机绝缘老化会导致电机停转或短路故障。
需更换绝缘材料或更换电机。
2.电机线圈烧坏：电机长时间过载或电压波动会导致线圈烧坏。
应及时检查电机负荷和电压，确保正常运行。
3.电机过热：电机过热可能是电机散热不良或电压过高导致的，需检查电机散热系统和电压调整装置。
四、水质问题导致的故障：1.水质腐蚀：水泵使用的水质腐蚀性过高，会导致水泵叶轮、轴承等部件受损。
需改善或过滤水质，减少腐蚀。
2.水质颗粒物质：水泵进水口未设置过滤装置或过滤装置堵塞，会导致进入水泵的颗粒物质损坏叶轮、轴承等部件。
应及时清理或更换过滤装置。
综上所述，水泵汽轮机故障可能包括漏水、轴承故障、电机故障和水质问题等。
在日常使用中，需定期检查和维护水泵，确保其正常运行。
同时，提高水质和多层次的监测手段也可以减少故障的发生。
最后，及时采取措施修复故障，确保电力系统的稳定运行。
给水泵汽轮机速关阀常见故障分析 李凯飞
给水泵汽轮机速关阀常见故障分析李凯飞摘要：针对给水泵汽轮机在启动过程中经常出现速关阀无法开启的故障，结合速关阀工作原理，分析故障发生原因并提出解决办法，同时提出了预防控制措施，确保小机正常运行。
关键词：给水泵汽轮机；速关阀；速关油压低；无法开启；超临界600MW机组给水泵汽轮机（以下简称小机）在启动过程中，多次出现挂闸不成功，速关阀无法开启的现象。
经过原因排查和处理，最终都能正常开启，其中分别有控制回路、速关组件电磁阀、插装阀等多种设备故障原因造成。
本文通过对阜阳电厂出现的多次小机速关阀故障进行分类分析，提出解决办法和防范措施，提高小机启动的可靠性。
1 设备概述1.1 速关阀结构及工作原理小机为杭州汽轮机有限公司生产的NK63/71/0型号。
小机设计有两路汽源，配汽机构设计有主汽门（在紧急情况下，起快速切断起源的作用，因此也称速关阀），调节阀和管道调节阀。
速关阀水平安装在汽轮机进汽室，速关阀的开关由油动机控制，油动机主要有油缸、活塞盘、弹簧及密封件等组成。
油缸部分是速关阀开启和关闭的执行机构。
在通过启动调节系统的操作开启速关阀时，油缸部分相应如下动作：启动油通至活塞右端，活塞在油压作用下克服弹簧力被压向活塞盘，使活塞与活塞盘的密封面相接触，之后速关油通入活塞盘左侧，随着活塞盘后速关油压的建立，启动油开始有控制的泄放，于是活塞盘和活塞如同一个整体构件在两侧油压差作用下，持续向右移动直至被试验活塞限位，由于阀杆右端是与活塞盘连接在一起，所以在活塞盘移动的同时速关阀也就随之开启。
速关阀的关闭由保安系统操纵，如果保安系统中任何一个环节发生速关动作，都会使速关油失压，在弹簧力作用下，活塞与活塞盘脱开，活塞盘左侧的速关油从回油处排出，活塞盘连同阀杆、阀碟即刻被推至关闭位置。
1.2 速关组件原理速关组件用于汽轮机遥控启动，就地停机，遥控停机，速关阀联机试验及危急遮断油门自动挂钩。
速关组件通过油路控制速关阀的启闭。
汽轮机调速系统常见故障分析与处理
技术与检测Һ㊀汽轮机调速系统常见故障分析与处理陈灯红摘㊀要:汽轮机是可以将热能有效转化为动能的机械设备ꎬ其已经广泛应用于发电厂的生产工作之中ꎬ并体现了较高的实用价值ꎮ汽轮机组的调速系统是可以保证汽轮机组工作效率并满足不同汽轮机功率要求的重要系统ꎮ但是在长期使用过程中ꎬ由于汽轮机调速系统在运行㊁检修㊁安装和制作过程中存在一些问题ꎬ调速系统在运行操作过程中常常有一些异常情况出现ꎬ为了解决这些问题ꎬ需要找到最适合且高效的解决方法ꎮ关键词:汽轮机调速ꎻ故障ꎻ处理一㊁汽轮机调速系统常见的故障分析(一)系统中相关零部件卡涩问题汽轮机调速系统很容易发生一些零件的卡涩问题ꎮ有些零部件在汽轮机运行过程中经常会出现运行速度缓慢ꎬ严重时甚至会出现一动不动的情况ꎮ为了弄清造成卡涩的原因ꎬ通过大量研究发现汽轮机的活动间隙结垢ꎬ例如调门阀杆和阀套十分容易形成污垢ꎮ还有就是长期使用汽轮机却忽略对汽轮机上油污的清理工作ꎬ汽轮机内部的一些由钢铁制造而成的零部件会由于长期暴露在空气中发生相应的化学反应ꎬ从而造成腐蚀ꎬ最终导致卡涩ꎮ(二)高压油泵油压过低系统跳闸故障汽轮机高压油泵油压过低ꎬ也会影响调速系统的安全运行ꎬ引发安全事故ꎮ由于汽轮机内部的试验电磁阀与电机阀启动次数比较频繁ꎬ会降低高压油泵油压ꎬ影响汽轮机调速系统的稳定运行ꎮ(三)系统部件的漏油问题由于汽轮机调速系统的漏油问题ꎬ最终导致系统内部的油压变得比之前低了许多ꎬ系统油动机出力过低ꎬ系统的反应比较迟钝及调节元件机能异常ꎬ最终导致调速系统的摆动ꎬ这些问题的出现也容易造成安全性问题ꎮ引发这一问题的原因是多方面的ꎬ第一是因为长时间和高频率的使用ꎬ使得调速系统有很大程度的损坏ꎬ最终结果是导致各个零部件的配合缝隙加大ꎬ使得零部件接触空气的面积随着时间的推移而逐渐增大ꎬ腐蚀程度也进一步加剧ꎮ第二是由于系统内的发动机的侧壁长时间的相互挤压和摩擦造成油动机的腔室出现短路现象ꎮ第三是由于工作人员使用了劣质的油ꎬ油里面掺杂着许多杂质ꎬ最重要的是劣质油里混合着大量的水分ꎬ还有是油变质加快了调速系统的腐蚀速度ꎮ(四)汽轮机卸荷阀常见故障经过大量实验研究发现ꎬ汽轮机中调速系统的卸荷阀阀芯内的Ｏ型圈经过长时间运行受到燃油的腐蚀导致Ｏ型圈遭到严重损坏ꎬ导致卸荷阀顶部出现安全油泄露问题ꎬ从而会产生安全性问题ꎮ而且汽轮机在工作过程中时常接触到掺杂着杂质的油ꎬ这也使得Ｏ型圈遭到大面积的腐蚀破坏ꎬ这其实是上面提到汽轮机的漏油故障的原因之一ꎮ汽轮机调速汽门并未关闭ꎬ然而伺服阀流量相对较大ꎬ在阀门指令信号的作用下ꎬＥＨ流量不足ꎬ汽轮机调速系统ＡＳＴ油压不断地处于下降状态ꎮ二㊁汽轮机调速系统维修方法分析(一)系统中相关零部件卡涩维修方法为了解决卡涩问题ꎬ工作人员平时需要格外注意对汽轮机的保养和维修工作ꎮ比如工作人员需要经常对汽轮机进行打扫ꎬ以减少污垢的累积ꎻ其次ꎬ需要经常更换汽轮机上的油ꎬ其目的是保持汽轮机表面油质的干净ꎻ还有就是确保汽轮机的密封系统和疏水系统能正常工作ꎬ保证水能够及时被疏散ꎬ减缓一些零部件的腐蚀程度ꎮ(二)高压油泵油压过低系统跳闸解决措施检修人员还要严格控制汽轮机调速系统的运行速度ꎬ定期清理其内部的安全阀ꎬ保证母管内部的油压稳定ꎮ检修完毕之后ꎬ工作人员可以将调速汽门全部打开ꎬ移动挡板与衔铁喷嘴到指定位置ꎬ保证滑阀两侧的油压稳定ꎬ并合理移动滑阀ꎬ避免漏油现象的发生ꎮ(三)设备部件漏油及处理措施工作人员要及时并且密切关注汽轮机的每时每刻的工况ꎬ为的是当有问题出现时能够提前做好充分的准备工作ꎬ及时对汽轮机采取相应的措施ꎮ因为油质也是一个非常重要的影响因素ꎬ要求对汽轮机的维护过程中需要购买优质油ꎬ保证油的质量ꎮ而且需要安排工作人员对管路系统进行定期的清洁和检查ꎬ还有就是要对油的过滤进行严格把关ꎬ确保进入系统的油是纯净的ꎮ这样可以最大程度上减少漏油问题的发生ꎮ(四)汽轮机卸荷阀故障维修方法正是因为这个问题会伴随引起相应的大量问题而导致汽轮机不能正常的运行工作ꎬ所以解决这个问题也是当前汽轮机使用中的重中之重ꎮ针对这个问题ꎬ要求工作人员要充分利用汽轮机停机的机会ꎬ对汽轮机阀门内所有线圈的封闭性和密封性进行全面排查ꎬ更换汽轮机内的不合格和损坏的零部件ꎮ三㊁结语调速系统作为汽轮机中必不可少的一部分ꎬ对汽轮机总体的工作状态起着至关重要的作用ꎮ为了解决汽轮机的相关问题ꎬ必须要在十分了解汽轮机的工作原理的基础上ꎬ结合其相应的特性进行充分深入分析ꎬ只有这样才能把故障问题最大限度地解决ꎬ使得汽轮机的工作过程能顺利进行ꎬ这样不仅可以提高效率ꎬ也可以减少使用过程中安全事故的发生率ꎮ总之ꎬ运行和检修人员要在工作中多留心和注意ꎬ第一时间发现问题ꎬ减少安全隐患的发生ꎬ优化系统设计ꎬ保证汽轮机调速系统正常运行ꎮ参考文献:[１]吴熙.探汽轮机的调速及检修问题[Ｊ].化工设计通讯ꎬ２０１８ꎬ４４(５):１２２.[２]许涛ꎬ倪林森ꎬ张鲲羽.汽轮机调速系统波动分析与调节汽阀改进设计[Ｊ].船舶工程ꎬ２０１８ꎬ４０(２):５３－５５＋９８. [３]车迅.汽轮机发电机组调速系统晃动原因查找及处理[Ｊ].企业技术开发ꎬ２０１７ꎬ３６(８):９０－９１＋１１５. [４]王佐ꎬ韩臻ꎬ梁天生ꎬ等.空负荷运行时汽轮机调节系统的缺陷分析和处理[Ｊ].机械管理开发ꎬ２０１８ꎬ１８１(５):３５－３６.作者简介:陈灯红ꎬ新疆天富能源股份有限公司天河热电分公司ꎮ７５１。
小汽轮机速关阀异常关闭原因分析
