柯美数码复印机故障代码及维修模式

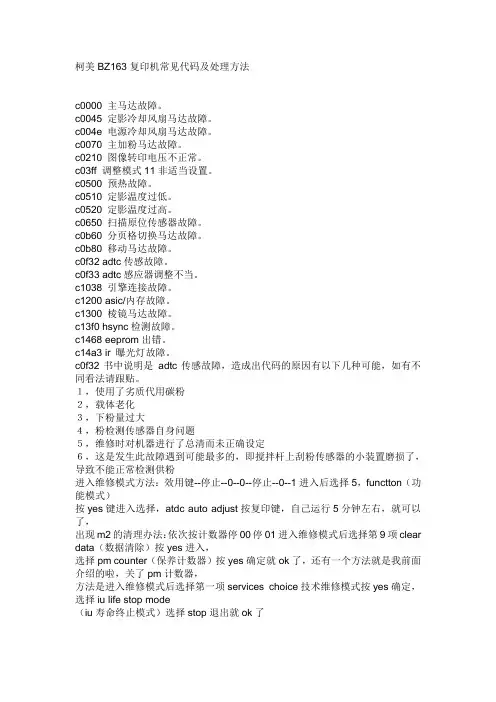

柯美163V
柯美BZ163复印机常见代码及处理方法c0000 主马达故障。
c0045 定影冷却风扇马达故障。
c004e 电源冷却风扇马达故障。
c0070 主加粉马达故障。
c0210 图像转印电压不正常。
c03ff 调整模式11非适当设置。
c0500 预热故障。
c0510 定影温度过低。
c0520 定影温度过高。
c0650 扫描原位传感器故障。
c0b60 分页格切换马达故障。
c0b80 移动马达故障。
c0f32 adtc传感故障。
c0f33 adtc感应器调整不当。
c1038 引擎连接故障。
c1200 asic/内存故障。
c1300 棱镜马达故障。
c13f0 hsync检测故障。
c1468 eeprom出错。
c14a3 ir 曝光灯故障。
c0f32书中说明是adtc传感故障，造成出代码的原因有以下几种可能，如有不同看法请跟贴。
１，使用了劣质代用碳粉２，载体老化３，下粉量过大４，粉检测传感器自身问题５，维修时对机器进行了总清而未正确设定６，这是发生此故障遇到可能最多的，即搅拌杆上刮粉传感器的小装置磨损了，导致不能正常检测供粉进入维修模式方法：效用键--停止--0--0--停止--0--1进入后选择5，functton（功能模式）按yes键进入选择，atdc auto adjust按复印键，自己运行5分钟左右，就可以了，出现m2的清理办法：依次按计数器停00停01进入维修模式后选择第9项clear data（数据清除）按yes进入，选择pm counter（保养计数器）按yes确定就ok了，还有一个方法就是我前面介绍的啦，关了pm计数器，方法是进入维修模式后选择第一项services choice技术维修模式按yes确定，选择iu life stop mode（iu寿命终止模式）选择stop退出就ok了。
柯尼卡美能达数码机错误代码
美能达复印机代码大全美能达DI181代码1功能模式菜单2技术维修选择3改变固定缩放比率4PM计数器5纸张计数器6卡纸计数器7清除故障代码计数器8消耗品计数器9输入纸张尺寸10ROM版本11应用计数器12区域设置13服务电话0显示测试功能模式：1F1：走纸测试F2：感光鼓/转印电极测试工厂F4：离电极测试工厂F7：原稿尺寸感应器F8：ATDC感应器F12：样本0：中间色1：单点黑线技术维修选择代码默认值4：保养召唤0：取消1：设定7：消耗品80K停机0：可复印1：禁止复印15：缺粉停机0：可复印1：禁止复印20：前边缘消除宽度3：3mm 2～5：2～5mm21：后边缘消除宽度3：3mm 2～5：2～5mm23：同步轴前纸张环线长度100：0 97～104：4.9 －9.8mm31/37/38：ADF停止位置100：0 97～104：4.9 －9.8mm90：选择ATDC的T/C比率100：5％98～103：4.0％－7.0％91：选择Vg输出电压0：低1：高鼓老化后可增加图像浓度PM计数器按纸张选择键，依次改变显示以下内容1：保养计数（递减）2：手动送纸3：第一纸盒4：第二纸盒5：第三纸盒6：第四纸盒7：ADF设定PM计数器：显示PM计数器设定，按清除键清除→输入需要的计数→按开始键保存纸张计数器：显示不同尺寸的计数，按纸张选择键依次改变显示内容。
可以按清除键清除计数：A3→A4→A5→B4→B5→Legal→信纸→11”*17” →11”*14”→发票→FLS卡纸计数器：同上手送→一纸盒→二纸盒→三纸盒→四纸盒→垂直传送→水平传送→出口→ADF送纸→ADF传送→ADF出口→ADF单张手送故障代码计数器：同上消耗品计数器同上IU → 鼓→ 载体→ 刮板→ 定影当IU，显影剂，刮板或定影达到设定值时主机显示M2 当鼓计数达到80K 时，显示M4设定电话：*：空格#：－美能达DI181代码作者：一只游虾2004-12-12 22:29:00)美能达DI181代码美能达DI181代码1功能模式菜单2技术维修选择3改变固定缩放比率4PM计数器5纸张计数器6卡纸计数器7清除故障代码计数器8消耗品计数器9输入纸张尺寸10ROM版本11应用计数器12区域设置13服务电话0显示测试功能模式：1F1：走纸测试F2：感光鼓/转印电极测试工厂F4：离电极测试工厂F7：原稿尺寸感应器F8：ATDC感应器F12：样本0：中间色1：单点黑线技术维修选择代码默认值4：保养召唤0：取消1：设定7：消耗品80K停机0：可复印1：禁止复印15：缺粉停机0：可复印1：禁止复印20：前边缘消除宽度3：3mm 2～5：2～5mm21：后边缘消除宽度3：3mm 2～5：2～5mm23：同步轴前纸张环线长度100：0 97～104：4.9 －9.8mm31/37/38：ADF停止位置100：0 97～104：4.9 －9.8mm90：选择ATDC的T/C比率100：5％98～103：4.0％－7.0％91：选择Vg输出电压0：低1：高鼓老化后可增加图像浓度PM计数器按纸张选择键，依次改变显示以下内容1：保养计数（递减）2：手动送纸3：第一纸盒4：第二纸盒5：第三纸盒6：第四纸盒7：ADF设定PM计数器：显示PM计数器设定，按清除键清除→输入需要的计数→按开始键保存纸张计数器：显示不同尺寸的计数，按纸张选择键依次改变显示内容。
柯美C450数码复印机故障代码及维修模式
柯美数码复印机故障代码及维修模式发布人：佛山利民二手办公设备有限公司浏览428次【字号大中小】发布时间：2010年7月13日打印本页美能达故障代码故障名称检测时机柯美数码复印机维修代码、维修模式C0000 主马达故障• 主马达开始运转1秒钟后的任何时候，主马达(M1)锁定信号会连续维持1 秒钟的高电平(HIGH)。
C0044ADF 冷却风扇故障（仅在安装选购件AFR-19 时）• 具体内容请参考选购件维修手册(AFR-19)。
C0045 定影冷却风扇马达故障• 在定影冷却风扇马达全速或减速运转期间，定影冷却风扇马达(M3) 锁定信号会连续维持1 秒钟的高电平(HIGH)。
C004E 电源冷却风扇马达故障• 在电源冷却风扇马达的远程信号维持在ON（表示全速动转）或OFF （表示减速动转）期间，电源冷却风扇马达(M4) 的锁定信号会连续维持1 秒钟的高电平(HIGH)。
C0070 主加粉马达故障• 在碳粉瓶正在转动期间，碳粉瓶原位感应器(PC7) 会连续3.5 秒钟输出高电平(HIGH) 信号。
• 在碳粉瓶正在转动期间，碳粉瓶原位感应器(PC7) 会连续2 秒钟输出低电平(LOW) 信号。
C0210 图像转印电压异常• 在PC 感光鼓保持静止状态时，图像转印电压在规定时间连续维持在100 V 以上。
C03FF 模式设置不当• 对维修模式中“调整”的“模式设置”设置不正确。
C0500 预热故障• 预热循环期间，在规定的时间过后，定影辊的表面温度仍未达到规定的水平。
从室温到100C: 35 秒从100C 到140C: 25 秒从140C 到完成预热循环：20 秒C0500预热故障（对于具有两个定影辊加热灯的型号）* 仅限于Di2011• 预热循环开始后30 秒内，定影辊热敏电阻未检测到预定的温度，因而未完成预热循环。
柯尼卡美能达复印机维修代码大全
柯尼卡美能达复印机维修代码大全部门： xxx时间： xxx整理范文，仅供参考，可下载自行编辑柯尼卡美能达复印机维修代码RDB<打印机驱动板）与CB<总控制板）间的串行通信故障驱动板）与CB<总控制板）】次没有响应PRDB<打印机驱动板）的A/D转换请求驱动板）】打印机驱动板）通讯错误，SRGA<串行门阵列）错误驱动板）与CB<总控制板）】上纸盘PS7接通后26秒内未能接通驱动板）M7<纸盘电机<上））PS7<纸盘上限检测<上））】下纸盘PS10接通后26秒内未能接通机驱动板）M8<纸盘电机<下））PS10<纸盘上限检测<下））】盘PS102在M101接通后26内未能接通DB<PFU驱动板或LCT DB<LCT驱动板）M101，PS102<上盘PS107在M102接通后26内未能接通DB<PFU驱动板）M102，PS107<上限热：鼓外温度超过47度制传感器板 FM4机器冷却风扇】器被拨下PRDB<打印机驱动板）】错误，如果在由TLD<墨粉检测）完成检测之前的L检测电源超过26V，则自动补粉特性应能恢复墨粉浓度，若此特性感器）TLD<墨粉检测传感器）PRDB<打印机驱动板）补粉组件粉传感器）输出异常最大的TDS输出电压为超过1.0V感器）PRDB<打印机驱动板）显影剂】粉传感器）输出异常/最大的TDS输出电压为未达到0.5V感器）/PRDB<打印机驱动板）/主电机/显影剂螺旋/显影器的连接器】误，在100毫秒间隔内检测到3次EM检测信号V<高压组件）/ PRDB<秒间隔内检测到3次异常转印漏电或5次检测到此信号V<高压组件）/ PRDB<秒间隔内检测到3次异常分离漏电或5次检测到此信号V<高压组件）/ PRDB<附力出错，初始充电期间检测密度块检测传感器的输出。

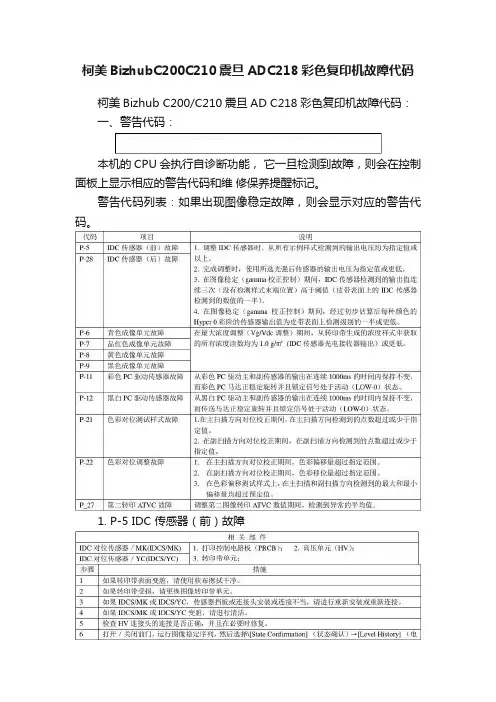

柯美BizhubC200C210震旦ADC218彩色复印机故障代码
柯美BizhubC200C210震旦ADC218彩色复印机故障代码柯美Bizhub C200/C210震旦AD C218彩色复印机故障代码：一、警告代码：本机的CPU 会执行自诊断功能，它一旦检测到故障，则会在控制面板上显示相应的警告代码和维修保养提醒标记。
警告代码列表：如果出现图像稳定故障，则会显示对应的警告代码。
1. P-5 IDC 传感器（前）故障3. P-6：青色成像单元故障；4. P-7：品红色成像单元故障；5. P-8：黄色成像单元故障；*1：故障传感器检查步骤：①打开前门，然后开启机器的主电源开关。
②通过维修模式调用[Sensor Check] （传感器检查）画面至屏幕。
(有关如何显示的详情，请参见“调整／设置”。
)③关闭前门，然后启动\[Stabilization] （稳定）。
④在稳定处理序列期间，请检查相位检测传感器（彩色PC驱动主／副传感器）的数值是否发生变化。
⑤如果数值没有变化，则说明传感器出现故障。
*1：故障传感器检查步骤：①打开前门，然后开启机器的主电源开关。
②通过维修模式调用[Sensor Check] （传感器检查）画面至屏幕。
(有关如何显示的详情，请参见“调整／设置”。
)③关闭前门，然后启动\[Stabilization] （稳定）。
④在稳定处理序列期间，请检查相位检测传感器（黑白PC驱动主／副传感器）的数值是否发生变化。
⑤如果数值没有变化，则说明传感器出现故障。
本机的CPU会执行自诊断功能，它一旦检测到故障，则会在控制面板上显示相应的故障代码。
·由于机器无法通过软件控制处理任务，因此在控制面板上显示中止代码。
·系统程序被中止时，机器会试图自动重新启动该程序。
如果重新启动程序失败，请检查或更换电气组件，单元，四、故障重置：根据故障代码的等级不同会采用不同的故障重置步骤。
故障重置步骤列表：A级重置步骤：在出现故障时，即使关闭再打开主电源开关，或打开再关闭前门，也无法清除状态的情况下使用。
柯美数码复印机故障代码及维修模式
、美能达故障代码故障名称检测时机柯美数码复印机维修代码、维修模式C0000 主马达故障• 主马达开始运转1秒钟后的任何时候，主马达(M1)锁定信号会连续维持1 秒钟的高电平(HIGH)。
C0044ADF 冷却风扇故障（仅在安装选购件AFR-19 时）• 具体内容请参考选购件维修手册(AFR-19)。
C0045 定影冷却风扇马达故障• 在定影冷却风扇马达全速或减速运转期间，定影冷却风扇马达(M3) 锁定信号会连续维持1 秒钟的高电平(HIGH)。
C004E 电源冷却风扇马达故障• 在电源冷却风扇马达的远程信号维持在ON（表示全速动转）或OFF （表示减速动转）期间，电源冷却风扇马达(M4) 的锁定信号会连续维持1 秒钟的高电平(HIGH)。
C0070 主加粉马达故障• 在碳粉瓶正在转动期间，碳粉瓶原位感应器(PC7) 会连续3.5 秒钟输出高电平(HIGH) 信号。
• 在碳粉瓶正在转动期间，碳粉瓶原位感应器(PC7) 会连续2 秒钟输出低电平(LOW) 信号。
C0210 图像转印电压异常• 在PC 感光鼓保持静止状态时，图像转印电压在规定时间连续维持在100 V 以上。
C03FF 模式设置不当• 对维修模式中“调整”的“模式设置”设置不正确。
C0500 预热故障• 预热循环期间，在规定的时间过后，定影辊的表面温度仍未达到规定的水平。
从室温到100C: 35 秒从100C 到140C: 25 秒从140C 到完成预热循环：20 秒C0500预热故障（对于具有两个定影辊加热灯的型号）* 仅限于Di2011• 预热循环开始后30 秒内，定影辊热敏电阻未检测到预定的温度，因而未完成预热循环。
• 预热循环期间，在规定的时间过后，定影辊的表面温度仍未达到规定的水平。
柯尼卡美能达复印机维修代码
•
主加粉马达故
C0070 障
•
在碳粉瓶正在转动期间，碳粉瓶原位感应器 (PC7) 会连续 3.5 秒钟输出高电平 (HIGH) 信号。
在碳粉瓶正在转动期间，碳粉瓶原位感应器 (PC7) 会连续 2 秒钟输出低电平 (LOW) 信号。
C0210
图像转印电•压 异常
在 PC 感光鼓保持静止状态时，图像转印电压在规 定时间连续维持在 100 V 以上。
在扫描原位感应器的原位确认运动结束时以及在二次遮光期间，扫描器马达 (M5) 接通且扫描运动已经开始执行到所设定的序列数，但扫描器原位感应器 (PC10) 还没有从低电平 (LOW) 变到高电平 (HIGH) 。
分页格切换马 C0B60 达故障 •
仅在安装选购件 JS-204 时，具体内容请参考选购件维修手册 (JS-204) 。
C0B80 移位马达故障•
仅在安装选购件 OT-103 时，具体内容请参考选购件维修手册 (OT-103) 。
•
C0F32
ATDC 故障
感应器 •
主马达 (M1) 开始转动 2 秒后， ATDC 感应器 (UN1) 的测量值小于 5% （大于 4.63 V ）。
主马达 (M1) 开始转动 2 秒后， ATDC 感应器 (UN1) 的测量值为 19% 或 更大（ 1.41 V 或更小）。
•
C0F33
ATDC 感应器 调整不当 •
在作为 ATDC 感应器自动调整操作一部分的 ATDC 感应器 (UN1) 的数据 采样开始后 1 秒内，对 ATDC 控制电压的调整没有完成。
在 ATDC 感应器自动调整操作过程中， ATDC 感应器控制电压在 5.39 V 至 8.15 V 的范围之外。
柯美代码
锁定信号出错：锁定信号超时
? 虽然棱镜马达保持稳定转动，但在规定的连续时间内未检 测到一个低电平棱镜马达(M2) 锁定信号。错误的锁定信号
? 当棱镜马达处在断电状态时，在规定的时间或更长时间内 检测到一个低电平棱镜马达(M2) 锁定信号。
C? 1打33印B循与环选期购间件，的在通预讯定出时错间内，不能与打印机电路板通讯
主板(PWB-A) 与控制电路板(PWB-C/C) 连接故障
? 经过1.5 秒或更长时间后，还没有确认信号从主板(PWBA)
传? 一到个控错制误电命路令板信(P号W从B-控C/制C)电。路板(PWB-C/C) 传到主板
(?P一W个B-错A)误。命令信号从主板(PWB-A) 传到控制电路板(PWB-
C/C)。 C1200
C0045 定影冷却风扇马达故障
? 在定影冷却风扇马达全速或减速运转期间，定影冷却风扇 马达(M3) 锁定信号会连续维持1 秒钟的高电平(HIGH)。
C004E 电源冷却风扇马达故障
? 在电源冷却风扇马达的远程信号维持在ON（表示全速动 转）或OFF （表示减速动转）期间，电源冷却风扇马达(M4) 的锁定信号会连续维持1 秒钟的高电平(HIGH)。
TOTAL COUNTER （总计数器） SIZE COUNTER （尺寸计数器） PM COUNTER （PM 计数器） MAINTENANCE COUNTER （保养计数器） SUPPLIES LIFE COUNT. （使用寿命计数） APPLICATION COUNTER （应用计数器） SCAN COUNTER （扫描计数器） PAPER SIZE COUNTER （纸张尺寸计数器） MISFEED COUNTER （卡纸计数器） TROUBLE COUNTER （故障计数器） 4. DISPLAY （显示） TONER DENSITY LEVEL （碳粉浓度水平） PROCESS CONTROL （过程控制） MAIN F/W VER. （主机固件版本） ENGINE F/W VER. （引擎固件版本） PCL F/W VER.* （PCL 固件版本*） NIC F/W VER.* （网卡固件版本*） ADF F/W VER.* （ADF 固件版本*） MAIN RAM SIZE （主内存大小） PCL RAM SIZE* （PCL 内存大小*） SERIAL NO. （序列号） CUSTOMER ID （用户识别码） 5. FUNCTION （功能） PAPER FEED TEST （送纸测试） PROCESS CHECK （过程检查） ATDC AUTO ADJUST （ATDC 自动调整） PRINT TEST PATTERN （打印测试图案） ADF FEED TEST （ADF 输稿测试） COPY ADF GLASS AREA（复印 ADF 玻璃区域）
柯美Bizhub C200-C210震旦AD C218彩色复印机故障代码
柯美Bizhub C200/C210震旦AD C218彩色复印机故障代码：一、警告代码：本机的CPU会执行自诊断功能，它一旦检测到故障，则会在控制面板上显示相应的警告代码和维修保养提醒标记。
警告代码列表：如果出现图像稳定故障，则会显示对应的警告代码。
代码项目说明P-5 IDC传感器（前）故障 1. 调整IDC传感器时，从所有示例样式检测到的输出电压均为指定值或以上。
P-28 IDC传感器（后）故障2. 完成调整时，使用所选光强后传感器的输出电压为指定值或更低。
3. 在图像稳定（gamma校正控制）期间，IDC传感器检测到的输出值连续三次（没有检测样式末端位置）高于阈值（皮带表面上的IDC传感器检测到的数值的一半）。
4. 在图像稳定（gamma校正控制）期间，经过初步估算后每种颜色的Hyper 0彩阶的传感器输出值为皮带表面上检测级别的一半或更低。
P-6 青色成像单元故障在最大浓度调整（Vg/Vdc调整）期间，从转印带生成的浓度样式中获取的所有浓度读数均为1.0 g/㎡(IDC传感器光电接收器输出）或更低。
P-7 品红色成像单元故障P-8 黄色成像单元故障P-9 黑色成像单元故障P-11 彩色PC驱动传感器故障从彩色PC驱动主和副传感器的输出在连续1000ms的时间内保持不变，而彩色PC马达正稳定旋转并且锁定信号处于活动（LOW-0）状态。
P-12 黑白PC驱动传感器故障从黑白PC驱动主和副传感器的输出在连续1000ms的时间内保持不变，而传送马达正稳定旋转并且锁定信号处于活动（LOW-0）状态。
P-21 色彩对位测试样式故障 1.在主扫描方向对位校正期间，在主扫描方向检测到的点数超过或少于指定值。
2. 在副扫描方向对位校正期间，在副扫描方向检测到的点数超过或少于指定值。
P-22 色彩对位调整故障 1.在主扫描方向对位校正期间，色彩偏移量超过指定范围。
2.在副扫描方向对位校正期间，色彩移位量超过指定范围。
柯美系列维修模式大全
进入维修模式1、按效用键；2、按照如下顺序按下列键；3、停止→ 0 → 0 → 停止→ 0 → 1；4、将出现维修模式菜单屏幕（Service Mode ）。
退出维修模式按面板复原键多次，直到原来的屏幕重新出现为止。
修改维修模式功能设定值步骤1、用[ ▲/▼ ] 键选择所需的项目；2、用[▲/▼ ] 键、[ ] 键、或数字键盘选择设定值；3、确认选择，按[Yes] 键；4、返回前面的屏幕，按[No] 键。
柯尼卡美能达162/210技术维修模式（Service Mode ）菜单编号英文项目中文项目内容1 SERVICE'S CHOICE 技术维修选择• SHIPMENT DESTINATION （市场地区）• MAINTENANCE COUNTER （保养计数器）• IU LIFE STOP MODE （IU 寿命终止模式）• ID ADJUST （ID 调整）• VG ADJUST （VG 调整）• FUSER TEMP. Ad (PLAIN) （定影温度调整（普通纸））• FUSER TEMP. Ad (THICK) （定影温度调整（厚纸））• FUSER TEMP. Ad (OHP) （定影温度调整(OHP) ）• LEADING EDGE ERAGE （前边缘消除）• TRAILING EDGE ERAGE （后边缘消除）• VERTICAL EDGE ERAGE （上下边缘消除）• LOOP ADJUST (TRAY1) （波幅调整（第1 纸盒））• LOOP ADJUST (TRAY2 TO TRAY5)* （波幅调整（第2 纸盒到第5 纸盒）* ）• LOOP ADJUST (DUPLEX) （波幅调整（双面））• LOOP ADJUST (BYPASS) （波幅调整（手送进纸））• FLS PAPER SIZE （FLS 纸张尺寸）• CCD APS SIZE （CCD APS 尺寸）• GDI TIMEOUT （GDI 超时）2 ADJUST 调整• PRN MAIN REGIST （打印主对位）• PRN SUB REGIST （打印次对位）• CCD MAIN ZOOM （CCD 主缩放）• CCD SUB ZOOM （CCD 次缩放）• CCD MAIN REGIST （CCD 主对位）• CCD SUB REGIST （CCD 次对位）• ADF SUB ZOOM （ADF 次缩放）• ADF MAIN REGIST （ADF 主对位）• ADF SUB REGIST1 （ADF 次对位1 ）• ADF SUB REGIST2 （ADF 次对位2 ）• ADF REG. LOOP 1 （ADF 对位波幅1 ）• ADF REG. LOOP 2（ADF 对位波幅2 ）• ATDC GAIN （ATDC 增益）• MODEL SETTING （模式设定）3 COUNTER 计数器• TOTAL COUNTER （总计数器）• SIZE COUNTER （尺寸计数器）• PM COUNTER （PM 计数器）• MAINTENANCE COUNTER （保养计数器）• SUPPLIES LIFE COUNT. （使用寿命计数）• APPLICATION COUNTER （应用计数器）• SCAN CO UNTER （扫描计数器）• PAPER SIZE COUNTER （纸张尺寸计数器）• MISFEED COUNTER （卡纸计数器）• TROUBLE COUNTER （故障计数器）4 DISPLAY 显示• TONER DENSITY LEVEL （碳粉浓度水平）• PROCESS CONTROL （过程控制）• MAIN F/W VER. （主机固件版本）• ENGINE F/W VER. （引擎固件版本）• PCL F/W VER.* （PCL 固件版本* ）• NIC F/W VER.* （网卡固件版本* ）• ADF F/W VER.* （ADF 固件版本* ）• MAIN RAM SIZE （主内存大小）• PCL RAM SIZE* （PCL 内存大小* ）• SERIAL NO. （序列号）• CUSTOMER ID （用户识别码）5 FUNCTION 功能• PAPER FEED TEST （送纸测试）• PROCESS CHECK （过程检查）• ATDC AUTO ADJUST （ATDC 自动调整）• PRINT TEST PATTERN （打印测试图案）• ADF FEED TEST （ADF 输稿测试）• COPY ADF GLASS AREA （复印ADF 玻璃区域）• CCD MOVE TO HOME （CCD 移到原位）• SCAN TEST （扫描测试）• ADF WIDTH ADJ. (MAX) （ADF 宽度调整（最大）* ）• ADF WIDTH ADJ. (MIN) （ADF 宽度调整（最小）* ）• ADF SENSOR ADJUST （ADF 感应器调整* ）6 软开关7 REPORT 报告• 维修数据列表、错误代码列表、T30协议列表9 FIXED ZOOM CHANGE 固定缩放修改• REDUCTION2 （缩小2 ）、REDUCTION1 （缩小 1 ）、EXPANSION1 （放大 1 、EXPANSION2 （放大2 ）10 工厂测试• 信号测试、中继测试、拔号测试、音量测试11 CLEAR DATA 清除数据• MEMORY CLEAR （清除内存数据）• P M COUNTER （PM 计数器）• MAINTENANCE COUNTER （保养计数器）• SUPPLIES LIFE COUNT. （使用寿命计数）• APPLICATION COUNTER （应用计数器）• SCAN COUNTER （扫描计数器）• PAPER SIZE COUNTER （纸张尺寸计数器）• MISFEED COUNTER （卡纸计数器）• TROUBLE COUNTER （故障计数器）• ADF BACKUP CLEAR* （ADF 备份数据清除* ）选择是难，更何况是心灵选择。
柯美复印机常见错误代码及处理方法
柯美复印机常见错误代码及处理方法作者：oa161商务办公网c0000 主马达故障。
c0045 定影冷却风扇马达故障。
c004e 电源冷却风扇马达故障。
c0070 主加粉马达故障。
c0210 图像转印电压不正常。
c03ff 调整模式11非适当设置。
c0500 预热故障。
c0510 定影温度过低。
c0520 定影温度过高。
c0650 扫描原位传感器故障。
c0b60 分页格切换马达故障。
c0b80 移动马达故障。
c0f32 adtc传感故障。
c0f33 adtc感应器调整不当。
c1038 引擎连接故障。
c1200 asic/内存故障。
c1300 棱镜马达故障。
c13f0 hsync检测故障。
c1468 eeprom出错。
c14a3 ir 曝光灯故障。
c0f32书中说明是adtc传感故障，造成出代码的原因有以下几种可能，如有不同看法请跟贴。
１，运用了劣质代用碳粉２，载体老化３，下粉量过大４，粉检测传感器本身成绩５，培修时对于工具停止了总清而未准确设定６，这是发作此毛病遇到能够至多的，即搅和杆上刮粉传感器的小安装磨损了，招致没有能畸形检测供粉oa161商务办公网给你下面的提醒：进入培修形式办法：功效键--中止--0--0--中止--0--1进入后取舍5，functton（性能形式）按yes键进入取舍，atdc auto adjust按复印键，本人运转5秒钟内外，就能够了，涌现m2的清算方法：顺次按验电器停00停01进入培修形式后取舍第9项clear data（数据肃清）按yes进入，取舍pm counter按yes肯定就ok了，再有一度办法就是我后面引见的啦，关了pm验电器，办法是进入培修形式后取舍第一项services choice技能培修形式按yes肯定，取舍iu life stop mode（iu寿数停止形式）取舍stop加入就ok了。
柯美系列维修模式大全
柯美系列维修模式大全进入维修模式1、按效用键；2、按照如下顺序按下列键；3、停止→ 0 → 0 → 停止→ 0 → 1；4、将出现维修模式菜单屏幕（Service Mode ）。
退出维修模式按面板复原键多次，直到原来的屏幕重新出现为止。
修改维修模式功能设定值步骤1、用[ ▲/▼ ] 键选择所需的项目；2、用[▲/▼ ] 键、[ ] 键、或数字键盘选择设定值；3、确认选择，按[Yes] 键；4、返回前面的屏幕，按[No] 键。
柯尼卡美能达162/210技术维修模式（Service Mode ）菜单编号英文项目中文项目内容1 SERVICE'S CHOICE 技术维修选择? SHIPMENT DESTINATION （市场地区）MAINTENANCE COUNTER （保养计数器）IU LIFE STOP MODE （IU 寿命终止模式）ID ADJUST （ID 调整）VG ADJUST （VG 调整）FUSER TEMP. Ad (PLAIN) （定影温度调整（普通纸））FUSER TEMP. Ad (THICK) （定影温度调整（厚纸））FUSER TEMP. Ad (OHP) （定影温度调整(OHP) ）LEADING EDGE ERAGE （前边缘消除）TRAILING EDGE ERAGE （后边缘消除）VERTICAL EDGE ERAGE （上下边缘消除）LOOP ADJUST (TRAY1) （波幅调整（第1 纸盒））LOOP ADJUST (TRAY2 TO TRAY5)* （波幅调整（第2 纸盒到第5 纸盒）* ）? LOOP ADJUST (DUPLEX) （波幅调整（双面））LOOP ADJUST (BYPASS) （波幅调整（手送进纸））FLS PAPER SIZE （FLS 纸张尺寸）CCD APS SIZE （CCD APS 尺寸）GDI TIMEOUT （GDI 超时）2 ADJUST 调整? PRN MAIN REGIST （打印主对位）PRN SUB REGIST （打印次对位）CCD MAIN ZOOM （CCD 主缩放）CCD SUB ZOOM （CCD 次缩放）CCD MAIN REGIST （CCD 主对位）CCD SUB REGIST （CCD 次对位）ADF SUB ZOOM （ADF 次缩放）ADF MAIN REGIST （ADF 主对位）ADF SUB REGIST1 （ADF 次对位1 ）ADF SUB REGIST2 （ADF 次对位2 ）ADF REG. LOOP 1 （ADF 对位波幅1 ）ADF REG. LOOP 2（ADF 对位波幅2 ）ATDC GAIN （ATDC 增益）MODEL SETTING （模式设定）3 COUNTER 计数器? TOTAL COUNTER （总计数器）SIZE COUNTER （尺寸计数器）PM COUNTER （PM 计数器）MAINTENANCE COUNTER （保养计数器）SUPPLIES LIFE COUNT. （使用寿命计数）APPLICATION COUNTER （应用计数器）SCAN CO UNTER （扫描计数器）PAPER SIZE COUNTER （纸张尺寸计数器）MISFEED COUNTER （卡纸计数器）TROUBLE COUNTER （故障计数器）4 DISPLAY 显示? TONER DENSITY LEVEL （碳粉浓度水平）PROCESS CONTROL （过程控制）MAIN F/W VER. （主机固件版本）ENGINE F/W VER. （引擎固件版本）PCL F/W VER.* （PCL 固件版本* ）NIC F/W VER.* （网卡固件版本* ）ADF F/W VER.* （ADF 固件版本* ）MAIN RAM SIZE （主内存大小）PCL RAM SIZE* （PCL 内存大小* ）SERIAL NO. （序列号）CUSTOMER ID （用户识别码）5 FUNCTION 功能? PAPER FEED TEST （送纸测试）PROCESS CHECK （过程检查）ATDC AUTO ADJUST （ATDC 自动调整）PRINT TEST PATTERN （打印测试图案）ADF FEED TEST （ADF 输稿测试）COPY ADF GLASS AREA （复印ADF 玻璃区域）CCD MOVE TO HOME （CCD 移到原位）SCAN TEST （扫描测试）ADF WIDTH ADJ. (MAX) （ADF 宽度调整（最大）* ）ADF WIDTH ADJ. (MIN) （ADF 宽度调整（最小）* ）ADF SENSOR ADJUST （ADF 感应器调整* ）6 软开关7 REPORT 报告? 维修数据列表、错误代码列表、T30协议列表9 FIXED ZOOM CHANGE 固定缩放修改? REDUCTION2 （缩小2 ）、REDUCTION1 （缩小 1 ）、EXPANSION1 （放大 1 、EXPANSION2 （放大 2 ）10 工厂测试? 信号测试、中继测试、拔号测试、音量测试11 CLEAR DATA 清除数据? MEMORY CLEAR （清除内存数据）P M COUNTER （PM 计数器）MAINTENANCE COUNTER （保养计数器）SUPPLIES LIFE COUNT. （使用寿命计数）APPLICATION COUNTER （应用计数器）SCAN COUNTER （扫描计数器）PAPER SIZE COUNTER （纸张尺寸计数器）MISFEED COUNTER （卡纸计数器）TROUBLE COUNTER （故障计数器）ADF BACKUP CLEAR* （ADF 备份数据清除* ）。
柯美Bizhub C200-C210震旦AD C218彩色复印机故障代码
柯美Bizhub C200/C210震旦AD C218彩色复印机故障代码：一、警告代码：本机的CPU会执行自诊断功能，它一旦检测到故障，则会在控制面板上显示相应的警告代码和维修保养提醒标记。
警告代码列表：如果出现图像稳定故障，则会显示对应的警告代码。
代码项目说明P-5 IDC传感器（前）故障 1. 调整IDC传感器时，从所有示例样式检测到的输出电压均为指定值或以上。
P-28 IDC传感器（后）故障2. 完成调整时，使用所选光强后传感器的输出电压为指定值或更低。
3. 在图像稳定（gamma校正控制）期间，IDC传感器检测到的输出值连续三次（没有检测样式末端位置）高于阈值（皮带表面上的IDC传感器检测到的数值的一半）。
4. 在图像稳定（gamma校正控制）期间，经过初步估算后每种颜色的Hyper 0彩阶的传感器输出值为皮带表面上检测级别的一半或更低。
P-6 青色成像单元故障在最大浓度调整（Vg/Vdc调整）期间，从转印带生成的浓度样式中获取的所有浓度读数均为1.0 g/㎡(IDC传感器光电接收器输出）或更低。
P-7 品红色成像单元故障P-8 黄色成像单元故障P-9 黑色成像单元故障P-11 彩色PC驱动传感器故障从彩色PC驱动主和副传感器的输出在连续1000ms的时间内保持不变，而彩色PC马达正稳定旋转并且锁定信号处于活动（LOW-0）状态。
P-12 黑白PC驱动传感器故障从黑白PC驱动主和副传感器的输出在连续1000ms的时间内保持不变，而传送马达正稳定旋转并且锁定信号处于活动（LOW-0）状态。
P-21 色彩对位测试样式故障 1.在主扫描方向对位校正期间，在主扫描方向检测到的点数超过或少于指定值。
2. 在副扫描方向对位校正期间，在副扫描方向检测到的点数超过或少于指定值。
P-22 色彩对位调整故障 1.在主扫描方向对位校正期间，色彩偏移量超过指定范围。
2.在副扫描方向对位校正期间，色彩移位量超过指定范围。
科美故障代码
科美故障代码柯美复印机维修代码和维修模式(2010-07-25 10:59:41)标签：柯美维修资料it美能达故障代码故障名称检测时机柯美数码复印机维修代码、维修模式C0000 主马达故障&#8226; 主马达开始运转1秒钟后的任何时候，主马达(M1)锁定信号会连续维持1 秒钟的高电平(HIGH)。
C0044ADF 冷却风扇故障（仅在安装选购件AFR-19 时）&#8226; 具体内容请参考选购件维修手册(AFR-19)。
C0045 定影冷却风扇马达故障&#8226; 在定影冷却风扇马达全速或减速运转期间，定影冷却风扇马达(M3) 锁定信号会连续维持1 秒钟的高电平(HIGH)。
C004E 电源冷却风扇马达故障&#8226; 在电源冷却风扇马达的远程信号维持在ON（表示全速动转）或OFF （表示减速动转）期间，电源冷却风扇马达(M4) 的锁定信号会连续维持 1 秒钟的高电平(HIGH)。
C0070 主加粉马达故障&#8226; 在碳粉瓶正在转动期间，碳粉瓶原位感应器(PC7) 会连续3.5 秒钟输出高电平(HIGH) 信号。
&#8226; 在碳粉瓶正在转动期间，碳粉瓶原位感应器(PC7) 会连续2 秒钟输出低电平(LOW) 信号。
C0210 图像转印电压异常&#8226; 在PC 感光鼓保持静止状态时，图像转印电压在规定时间连续维持在100 V 以上。
C03FF 模式设置不当&#8226; 对维修模式中“调整”的“模式设置”设置不正确。
C0500 预热故障&#8226; 预热循环期间，在规定的时间过后，定影辊的表面温度仍未达到规定的水平。
从室温到100C: 35 秒从100C 到140C: 25 秒从140C 到完成预热循环：20 秒C0500预热故障（对于具有两个定影辊加热灯的型号）* 仅限于Di2011&#8226; 预热循环开始后30 秒内，定影辊热敏电阻未检测到预定的温度，因而未完成预热循环。
柯尼卡美能达复印机bizhub162故障代码清单
按面板复原键多次，直到原来的屏幕重新出现为止。
修改维修模式功能设定值步骤
1、用[▲/▼]键选择所需的项目；2、用[▲/▼]键、[ ]键、或数字键盘选择设定值；3、确认选择，按[Yes]键；4、返回前面的屏幕，按[No]键。
柯尼卡美能达162/210技术维修模式（Service Mode）菜单
●在检测到第一低电平棱镜马达(M2)锁定信号（第一锁定）后1秒内，未检测到下一个低电平棱镜马达锁定信号。
●锁定信号出错：锁定信号超时
●虽然棱镜马达保持稳定转动，但在规定的连续时间内未检测到一个低电平棱镜马达(M2)锁定信号。错误的锁定信号
●锁定信号出错：
●当棱镜马达处在断电状态时，在规定的时间或更长时间内检测到一个低电平棱镜马达(M2)锁定信号。
●预热循环开始后30秒内，定影辊副热敏电阻未检测到预定的温度，因而未完成预热循环。
●预热循环期间，在规定的时间过后，定影辊的表面温度仍未达到规定的水平。
●从室温到60℃: 7秒、从60℃到10O℃: 2秒、从10O℃到13O℃: 1秒、从130℃到155℃: 0.5秒
代码
项
说明
C0510
定影故障
●定影温度异常低
主加粉马达故障
●在碳粉瓶正在转动期间，碳粉瓶原位感应器(PC7)会连续3.5秒钟输出高电平(HIGH)信号。
●在碳粉瓶正在转动期间，碳粉瓶原位感应器(PC7)会连续2秒钟输出低电平(LOW)信号。
C0210
图像转印电压异常
●在PC感光鼓保持静止状态时，图像转印电压在规定时间连续维持在100 V以上。
柯尼卡美能达复印机bizhub１６２故障代码清单
代码
项目
说明
C000
柯尼卡美能达复印机维修代码大全
柯尼卡美能达复印机维修代码故障代码:F10-1PRDB（打印机驱动板）与CB（总控制板）间的串行通信故障【PRDB（打印机驱动板）与CB（总控制板）】F10-2 连续两次没有响应PRDB（打印机驱动板）的A/D转换请求【PRDB（打印机驱动板）】F10-9 PRDB（打印机驱动板）通讯错误，SRGA（串行门阵列）错误【PRDB（打印机驱动板）与CB（总控制板）】F18-1 主电机上纸盘PS7接通后26秒内未能接通【PRDB（打印机驱动板）M7（纸盘电机（上））PS7（纸盘上限检测（上））】F18-2 主电机下纸盘PS10接通后26秒内未能接通【PRDB（打印机驱动板）M8（纸盘电机（下））PS10（纸盘上限检测（下））】F18-3 DB上纸盘PS102在M101接通后26内未能接通【PFU DB（PFU驱动板或LCT DB（LCT驱动板）M101，PS102（上限检测（上）】F18-4 DB下纸盘PS107在M102接通后26内未能接通【PFU DB（PFU驱动板）M102，PS107（上限检测（下））】F22-1 内部过热：鼓外温度超过47度【TCSB（墨粉控制传感器板FM4机器冷却风扇】F23-1 PCL连接器被拨下【PCL连接器，PRDB（打印机驱动板）】F26-1 L检测数据错误，如果在由TLD（墨粉检测）完成检测之前的L检测电源超过26V，则自动补粉特性应能恢复墨粉浓度，若此特性不能恢复浓度，则错误发生。
【TDS（墨粉传感器）TLD（墨粉检测传感器）PRDB（打印机驱动板）补粉组件】F26-2 TDS（墨粉传感器）输出异常最大的TDS输出电压为超过1.0V【TDS（墨粉传感器）PRDB（打印机驱动板）显影剂】F26-3 TDS（墨粉传感器）输出异常/最大的TDS输出电压为未达到0.5V【TDS（墨粉传感器）/PRDB（打印机驱动板）/主电机/显影剂螺旋/显影器的连接器】F28-1 充电错误，在100毫秒间隔内检测到3次EM检测信号【充电电晕器/HV（高压组件）/ PRDB（打印机驱动板】F28-2 在20毫秒间隔内检测到3次异常转印漏电或5次检测到此信号【转印电晕器/HV（高压组件）/ PRDB（打印机驱动板】F28-3 在20毫秒间隔内检测到3次异常分离漏电或5次检测到此信号【分离电晕器/HV（高压组件）/ PRDB（打印机驱动板】F28-4 载体吸附力出错，初始充电期间检测密度块检测传感器的输出。
柯美、理光复印机部分故障代码详解大全
柯美、理光复印机部分故障代码详解柯尼卡美能达和理光是复印机领域的知名厂商，他们的产品也被广泛应用在多个商业领域。
不过，广泛的应用也需要良好的维护和故障解决作为后盾。
因此，整理了柯尼卡美能达和理光复印机部分故障代码的详解，供维修管理人员参考。
p20 鼓或墨粉传感器插头连接不良p25 无粉p26 未做载体初始化p27 未插tds插头p51 前门未关p81 未插钥匙p88 ee未被调整(用47-98调之)f18 升纸机构有问题f23 加粉电机异常f26 td传感器异常f28 高压漏电f34,35,36 定影异常(此代码用25-47清除)f41 光学系统返回异常f42 光学向前走异常f43 暴光灯,电原板,主控板异常f45 镜头初始位置异常f09 暴光灯或定影灯, 电源的板短路此代码用25-49清除f52 主电机异常f53 鼓电机异常f54 风扇异常f88 ae 调整异常e01主电机锁住显示并中断机器运行（1）在主电机超支后2秒后，位置a传感器仍能检测到滚筒的位置a（2）在主电机起动后5秒内，位置a传感器未能检测到滚筒位置ae02升降电机锁住显示并中断机器运行1、在升降电机起动抬起进纸盘9秒内，升降上限位传感器的动作块未抬起2、在升降电机起动降下进纸盘9秒内，升降下限位传感器的动作块未被挡住3、在升降电机起动抬起进纸盘2秒内，升降下限位传感器的动作块未被挡住4、在升降电机起动降下进纸盘2秒内，升降下限位传感器的动作块仍然抬起e03第一类版夹故障显示中断机器运行1、版夹线圈激活（接通）4秒内，版夹安全开头的动作块仍被压下2、版夹线圈释放（关掉）4秒内，版夹安全开头的动作块仍被压下3、在版夹电机开始旋转后8秒内，角度传感器（0度及180度）未检测到角度磁铁4、在版夹线圈未操作时，版夹安全动作块未被压下e04油墨溢出显示并中断机器运行溢墨传感器在挤压装置外检测到过多的油墨e05印刷位置电机锁住在印刷位置电机开始旋转扣12秒内，如果垂直居中传感器状态未从“通” 转成“断” 或“断”转成“通”e06压力检测传感器失效显示并中断机器运行在主电机开始旋转后8秒中内，如果压力检测传感器状态未从通” 转成“断” 或“断”转成“通”e07（只限ra59）ra 和ra编辑板通讯故障显示并中断机器运行如果cpu与ra编辑之间的通讯发生错误e08ra和电脑接口发生通讯故障显示并中断机器运行如果cpu与电脑接口之间的通讯发生错误e09ra和配页之间的通讯故障显示并中断机器运行如果cpu与配页机之间的通讯发生错误e10（只限ra59)显示并中断机器运行在图像扫描操作开始之时，如果数据信号（如原稿幅面等）未从裁纸电路板输出e11压力控制电机锁住显示并中断机器运行1、在压力控制电机开始旋转100ms内，未检测到来自压力控制电机上的编码盘送出的脉冲2、在压力控制电机开始旋转5ms内，压力居中传感器状态未从通转成断（或从断转成通)e12机器状态选择错误显示并停止机器运行系统电路板上开关sw2（十六进制开关）设定在“未使用”状态e13裁纸电机被锁住显示并在机器处于制版和保密操作时中断机器运行在裁切操作之后，在滚筒位置a的印版位置传感器检测到印版，而且在第二次裁切操作之后，在滚筒再次转到位置a时印版位置传感器仍检测到印版e14第二类版夹故障在版夹线圈不处于操作状态时，版夹安全开关的动作块未被压下e15 (只限ra59）平台读脉冲电机锁住显示并中断机器运行1、在平台读脉冲电机激活后18898个脉冲后，图象扫描装置初始位置传感器未检测到图象扫描装置2、在平台读脉冲电机激活后15748个脉冲后，图象扫描装置自动送稿暗调传感器未检测到图象扫描装置3、在平台读脉冲电机激活后314个脉冲后，图象扫描装置未从图象扫描装置初始位置传感器上释放开4、在平台读脉冲电机激活后314个脉冲后，图象扫描装置未从图象扫描装置初始位置自动送稿暗调传感器上释放开e16位置c传感器失灵显示并中断机器运行1、在主电机开始旋转8秒位置c传感器状态未从通转成断（或从断转成通e17便换电池显示并中断机器运行如果在下列3种情况下，电池检测信号仍为“断”(1)当机器电源接通(2)当按下“全部恢复”键(3)在机器操作结束进e18配页装置故障显示并中断机器运行从配页装置收到错误代码e19热压电机锁住显示并中断机器运行1、在热敏打印头压力电机激活降下热敏头后4秒钟内热敏打印头压力开关未被压下2、在热敏打印头压力电机激活抬起热敏头后4秒钟内热敏打印头压力开关未被释放e20翼形板电机锁住显示并中断机器运行1、在翼形板电机激活后5秒钟内，跳翼形板开头sw1或sw2未被压下2、在翼形板电机激活后5秒钟内，跳翼形板开关sw1或sw2未被释放e21装版（向滚筒上）的故障显示并中断机器运行在将印版装到滚筒上时，装版传感器在滚筒c1位置未检测到印版e22印版输入错误在制版或保密过程中在印版装到滚筒后显示1、在装版脉冲电机随印版瓷切操作后787个脉冲（保密操作为536个脉冲）内，印版位置传感器未检测到印版材料2、在装版脉冲电机接通后1260个脉冲内，印版位置传感器未检测到印版材料3、在装版脉冲电机随着裁切电机运行且裁下来的印版材料被取下后787个脉冲内，印版位置传感器未检测到印版材料e23印版裁切失灵在制版时或保密处理时，显示并中断机器运行1、在裁切操作扣，在滚筒位置a，印版位置传感器检测到印版，而且在第二次裁切操作之后，在滚筒再次转到位置a时印版位置传感器未检测到印版e24裁切下的一条印版留在机器中显示本代码如果正好在印版裁切操作完成时，印版位置传感器检测到印版材料（反射光)（取出裁切下的印版即可）e25卸版故障在图象扫描后，制版完成时或在保密处理时显示1、在卸版操作时，在滚筒从位置c-1旋转到位置a时，卸版传感器未检测到取下的印版2、在垂直传送电机停止时，取下的印版仍然挡住了卸版传感器的光路e26卸下的印纸卡在废蜡纸盒的入口处显示e26在制版操作开始时，卸版传感器的光路被挡住e27滚筒上无印版显示并中断机器运行1、如果纸张传感器失灵2、在压力检测到传感器检测到压力盘时，纸张传感器检测到纸张3、在滚筒位置a,收纸传感器1未检测到纸张，在下一滚筒位置a时，纸张传感器检测到纸张e31纸张上在每二进纸部分显示并中断机器运行1、如果纸张传感器失灵2、在压力检测传感器检测到压力盘时，纸张传感器检测到纸张3、在滚筒位置a，收纸传感器1未检测到纸张，在下一个滚筒位置a时，纸张传感器检测到纸张e32纸张卡在收纸传感器附近显示并中断机器运行1、在压力检测传感器检测到压力盘时，收纸传感器1检测到纸张2、在收纸测传感器1检测到下一张纸时，收纸传感器2检测到纸张e33纸张卡在第一进部分显示并中断机器运行如果位置a传感器检测到位置a三遍面纸张传感仍未检测到纸张e34纸张卡在滚筒下部显示并中断机器运行在收纸传感器1在滚筒位置a处未检测到纸张，纸张传感器在下一个滚筒位置a未检测到纸张e36原稿输入故障显示并中断机器运行如果原稿对准传感器的动作块在原稿给纸电机接通后1.35秒内未打开e37原稿卡在入口处显示并中断机器运行如果原稿进入传感器在读数脉冲电机接通后630个脉冲内未检测到原稿e38原稿卡住或尺寸过大显示并中断机器运行如果原稿对准传感器的光路在读数脉冲电机接通后14173个脉冲（平台类机为14803个）脉冲后仍被挡住e48油墨瓶不匹配显示并中断机器运行在机器中装了不匹配的油墨瓶e50接上“印张/印版”计数器显示并中断或防止机器运行印数/印版计数器的接头掉了，或被取下e51在磁卡计数器中插入卡片显示并中断机器运行未在磁卡片计数器中插入卡片e52将滚筒推到位显示并中断机器运行滚筒到位开关的动作块未被压下e53将油墨瓶装到位显示并中断机器运行油墨瓶的动作块未被压下e54将印版前缘装在绿片下显示并中断机器运行印版检测传感器未检测到印版材料（反射光）e55关上前机罩显示并中断机器运行金属板未吸合到前机罩到位开关上e56关上输稿台显示并中断机器运行安全开关未被输稿台压下e57将废蜡纸盒装到位显示并中断机器运行废蜡纸设定开关的动作块未被压下e59关上自动送稿装置显示并中断机器运行自动送稿装置到位开关的动作块未被压下e60进纸盘紧急制动显示并中断机器运行进纸盘上部或下部的安全开关被激活e61滚筒尺寸错误显示并中断机器运行将错误尺寸的滚筒装到机器上。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
、美能达故障代码故障名称检测时机柯美数码复印机维修代码、维修模式C0000 主马达故障• 主马达开始运转1秒钟后的任何时候，主马达(M1)锁定信号会连续维持1 秒钟的高电平(HIGH)。
C0044ADF 冷却风扇故障（仅在安装选购件AFR-19 时）• 具体内容请参考选购件维修手册(AFR-19)。
C0045 定影冷却风扇马达故障• 在定影冷却风扇马达全速或减速运转期间，定影冷却风扇马达(M3) 锁定信号会连续维持1 秒钟的高电平(HIGH)。
C004E 电源冷却风扇马达故障• 在电源冷却风扇马达的远程信号维持在ON（表示全速动转）或OFF （表示减速动转）期间，电源冷却风扇马达(M4) 的锁定信号会连续维持1 秒钟的高电平(HIGH)。
C0070 主加粉马达故障• 在碳粉瓶正在转动期间，碳粉瓶原位感应器(PC7) 会连续3.5 秒钟输出高电平(HIGH) 信号。
• 在碳粉瓶正在转动期间，碳粉瓶原位感应器(PC7) 会连续2 秒钟输出低电平(LOW) 信号。
C0210 图像转印电压异常• 在PC 感光鼓保持静止状态时，图像转印电压在规定时间连续维持在100 V 以上。
C03FF 模式设置不当• 对维修模式中“调整”的“模式设置”设置不正确。
C0500 预热故障• 预热循环期间，在规定的时间过后，定影辊的表面温度仍未达到规定的水平。
从室温到100C: 35 秒从100C 到140C: 25 秒从140C 到完成预热循环：20 秒C0500预热故障（对于具有两个定影辊加热灯的型号）* 仅限于Di2011• 预热循环开始后30 秒内，定影辊热敏电阻未检测到预定的温度，因而未完成预热循环。
• 预热循环期间，在规定的时间过后，定影辊的表面温度仍未达到规定的水平。
从室温到6OC: 4 秒从6OC 到10OC: 2 秒从10OC 到13OC: 1 秒从13OC 到155C: 0.5 秒C0501预热故障2 （对于具有两个定影辊加热灯的型号）* 仅限于Di2011• 预热循环开始后30 秒内，定影辊副热敏电阻未检测到预定的温度，因而未完成预热循环。
• 预热循环期间，在规定的时间过后，定影辊的表面温度仍未达到规定的水平。
从室温到60C: 7 秒从60C 到10OC: 2 秒从10OC 到13OC: 1 秒从130C 到155C: 0.5 秒C0510 定影故障（定影温度异常低）• 待机状态下，定影辊热敏电阻检测的温度在规定时间内维持在120C （对于具有两个定影辊加热灯的型号为105OC）以下。
• 打印循环期间，定影辊热敏电阻检测的温度在规定时间内维持在120C （对于具有两个定影辊加热灯的型号为105OC）以下。
C0511定影故障（定影温度异常低2）*仅限于Di2011• 待机状态下，定影辊副热敏电阻检测的温度在规定时间内维持在105OC 以下。
• 打印循环期间，定影辊副热敏电阻检测的温度在规定时间内维持在105OC 以下。
C0520 定影故障（定影温度异常高）• 定影辊热敏电阻检测的温度在规定时间内维持在240C以上。
C0521定影故障（定影温度异常高2）*仅限于Di2011• 定影辊副热敏电阻检测的温度在规定时间内维持在240OC以上。
C0650 扫描器原位感应器故障• 在扫描运动结束时以及在二次遮光期间，扫描器马达(M5) 接通且使扫描器回到原位的序列已执行到规定的序列数，但扫描器原位感应器(PC10) 还没有从高电平(HIGH) 变到低电平(LOW)。
• 在扫描原位感应器的原位确认运动结束时以及在二次遮光期间，扫描器马达(M5) 接通且扫描运动已经开始执行到所设定的序列数，但扫描器原位感应器(PC10) 还没有从低电平(LOW) 变到高电平(HIGH)。
C0B60分页格切换马达故障（仅在安装选购件JS-204 时）* 具体内容请参考选购件维修手册(JS-204)。
C0B80移位马达故障（仅在安装选购件OT-103 时）* 具体内容请参考选购件维修手册(OT-103)。
C0F32 ATDC 感应器故障• 主马达(M1) 开始转动2 秒后，ATDC 感应器(UN1) 的测量值小于5% （大于4.63 V）。
• 主马达(M1) 开始转动2 秒后，ATDC 感应器(UN1) 的测量值为19% 或更大（1.41 V 或更小）。
C0F33 ATDC 感应器调整不当• 在作为ATDC感应器自动调整操作一部分的ATDC感应器(UN1) 的数据采样开始后1 秒内，对ATDC 控制电压的调整没有完成。
• 在ATDC 感应器自动调整操作过程中，ATDC 感应器控制电压在5.39 V 至8.15 V 的范围之外。
C1038 引擎连接故障主板(PWB-A) 与控制电路板(PWB-C/C) 连接故障• 经过1.5 秒或更长时间后，还没有确认信号从主板(PWBA)传到控制电路板(PWB-C/C)。
• 一个错误命令信号从控制电路板(PWB-C/C) 传到主板(PWB-A)。
• 一个错误命令信号从主板(PWB-A) 传到控制电路板(PWB-C/C)。
C1200 ASIC/ 内存故障ASIC/ 内存（图像及控制）故障• 控制电路板(PWB-C/C) 的SRAM 出现读或写错误。
C1300 棱镜马达故障启动故障• 在棱镜马达开始转动1 秒后规定的时间内，未检测到低电平棱镜马达(M2) 锁定信号。
锁定信号出错：检测到第一锁定信号后不稳定。
• 在检测到第一低电平棱镜马达(M2) 锁定信号（第一锁定）后1 秒内，未检测到下一个低电平棱镜马达锁定信号。
锁定信号出错：锁定信号超时• 虽然棱镜马达保持稳定转动，但在规定的连续时间内未检测到一个低电平棱镜马达(M2) 锁定信号。
错误的锁定信号• 当棱镜马达处在断电状态时，在规定的时间或更长时间内检测到一个低电平棱镜马达(M2) 锁定信号。
C133B 与选购件的通讯出错• 打印循环期间，在预定时间内，不能与打印机电路板通讯。
C133D ROM 检查出错• 打开电源开关时，检测到传真电路板上的快速ROM 芯片出错。
C13F0 HSYNC 故障激光扫描系统故障• 在棱镜马达(M2) 开始转动且已开始输出激光后规定的时间内，SOS 感应器未检测到SOS 的上升缘。
• 虽然VIA （图像区域控制）已开启，但SOS 感应器未检测到SOS 的上升缘。
C1468 EEPROM 故障EEPROM 出错• 数据无法写入EEPROM。
• 保存在EEPROM 中的数据出错。
C14A3 IR 荧光灯故障扫描器的曝光灯(LA2) 无法打开。
• 在遮光和二次遮光过程中，曝光灯的强度为预定值或更小的值。
故障代码复原代码说明步骤C0000 主马达故障 • 关闭电源开关，再开启C0044 ADF 冷却风扇故障C0045 定影冷却风扇马达故障C004E 电源冷却风扇马达故障C0070 主加粉马达故障C0210 图像转印电压异常C03FF 模式设置不当对维修模式中“调整”进行正确设置C0500 预热故障•。
按住Stop 键的同时打开电源开关C0501 预热故障2C0510 定影故障（定影温度异常低）C0511 定影故障（定影温度异常低2）C0520 定影故障（定影温度异常高）C0521 定影故障（定影温度异常高2）C0650 扫描器原位感应器故障•。
关闭电源开关，再开启C0B60 分页格切换马达故障C0B80 移位马达故障C0F32 ATDC 感应器故障C0F33 ATDC 感应器调整不当C1038 引擎连接故障C1200 ASIC/ 内存故障C1300 棱镜马达故障C133B 与选购件的通讯出错C133D ROM 检查出错C13F0 HSYNC 故障C1468 EEPROM 故障C14A3 IR 荧光灯故障进入维修模式1. 按效用键。
2. 按照如下顺序按下列键。
3. 停止→ 0 → 0 → 停止→ 0 → 14. 将出现维修模式菜单屏幕。
< 退出维修模式>• 按面板复原键多次，直到原来的屏幕重新出现为止。
< 修改维修模式功能设定值步骤>1. 用[ ▲ /? ] 键选择所需的项目。
2. 用[▲/ ? ] 键、[ < / > ] 键、或数字键盘选择设定值。
3. 确认选择，按[Yes] 键。
4. 返回前面的屏幕，按[No] 键。
Service Mode（维修模式）1. SERVICE'S CHOICE（技术维修选择）SHIPMENT DESTINATION （市场地区）MAINTENANCE COUNTER （保养计数器）IU LIFE STOP MODE （IU 寿命终止模式）ID ADJUST （ID 调整）VG ADJUST （VG 调整）FUSER TEMP. Ad (PLAIN)（定影温度调整（普通纸））FUSER TEMP. Ad (THICK)（定影温度调整（厚纸））FUSER TEMP. Ad (OHP)（定影温度调整(OHP)）LEADING EDGE ERAGE （前边缘消除）TRAILING EDGE ERAGE （后边缘消除）VERTICAL EDGE ERAGE （上下边缘消除）LOOP ADJUST (TRAY1)（波幅调整（第 1 纸盒））LOOP ADJUST (TRAY2 TO TRAY5)*（波幅调整（第 2 纸盒到第5 纸盒）*）LOOP ADJUST (DUPLEX)（波幅调整（双面））LOOP ADJUST (BYPASS)（波幅调整（手送进纸））FLS PAPER SIZE （FLS 纸张尺寸）CCD APS SIZE （CCD APS 尺寸）GDI TIMEOUT （GDI 超时）2. ADJUST （调整）PRN MAIN REGIST （打印主对位）PRN SUB REGIST （打印次对位）CCD MAIN ZOOM （CCD 主缩放）CCD SUB ZOOM （CCD 次缩放）CCD MAIN REGIST （CCD 主对位）CCD SUB REGIST （CCD 次对位）ADF SUB ZOOM （ADF 次缩放）ADF MAIN REGIST （ADF 主对位）ADF SUB REGIST1 （ADF 次对位1）ADF SUB REGIST2 （ADF 次对位2）ADF REG. LOOP 1 （ADF 对位波幅1）ADF REG. LOOP 2 （ADF 对位波幅2）ATDC GAIN （ATDC 增益）MODEL SETTING （模式设定）3. COUNTER （计数器）TOTAL COUNTER （总计数器）SIZE COUNTER （尺寸计数器）PM COUNTER （PM 计数器）MAINTENANCE COUNTER （保养计数器）SUPPLIES LIFE COUNT. （使用寿命计数）APPLICATION COUNTER （应用计数器）SCAN COUNTER （扫描计数器）PAPER SIZE COUNTER （纸张尺寸计数器）MISFEED COUNTER （卡纸计数器）TROUBLE COUNTER （故障计数器）4. DISPLAY （显示）TONER DENSITY LEVEL （碳粉浓度水平）PROCESS CONTROL （过程控制）MAIN F/W VER. （主机固件版本）ENGINE F/W VER. （引擎固件版本）PCL F/W VER.* （PCL 固件版本*）NIC F/W VER.* （网卡固件版本*）ADF F/W VER.* （ADF 固件版本*）MAIN RAM SIZE （主内存大小）PCL RAM SIZE* （PCL 内存大小*）SERIAL NO. （序列号）CUSTOMER ID （用户识别码）5. FUNCTION （功能）PAPER FEED TEST （送纸测试）PROCESS CHECK （过程检查）ATDC AUTO ADJUST （ATDC 自动调整）PRINT TEST PATTERN （打印测试图案）ADF FEED TEST （ADF 输稿测试）COPY ADF GLASS AREA（复印ADF 玻璃区域）CCD MOVE TO HOME （CCD 移到原位）SCAN TEST （扫描测试）ADF WIDTH ADJ. (MAX) （ADF 宽度调整（最大）*）ADF WIDTH ADJ. (MIN) （ADF 宽度调整（最小）*）ADF SENSOR ADJUST （ADF 感应器调整*）7. FIXED ZOOM CHANGE（固定缩放修改）REDUCTION2 （缩小2）REDUCTION1 （缩小1）EXPANSION1 （放大1）EXPANSION2 （放大2）9. CLEAR DATA （清除数据）MEMORY CLEAR （清除内存数据）PM COUNTER （PM 计数器）MAINTENANCE COUNTER （保养计数器）SUPPLIES LIFE COUNT. （使用寿命计数）APPLICATION COUNTER （应用计数器）SCAN COUNTER （扫描计数器）PAPER SIZE COUNTER （纸张尺寸计数器）MISFEED COUNTER （卡纸计数器）TROUBLE COUNTER （故障计数器）ADF BACKUP CLEAR*（ADF 备份数据清除*）。
