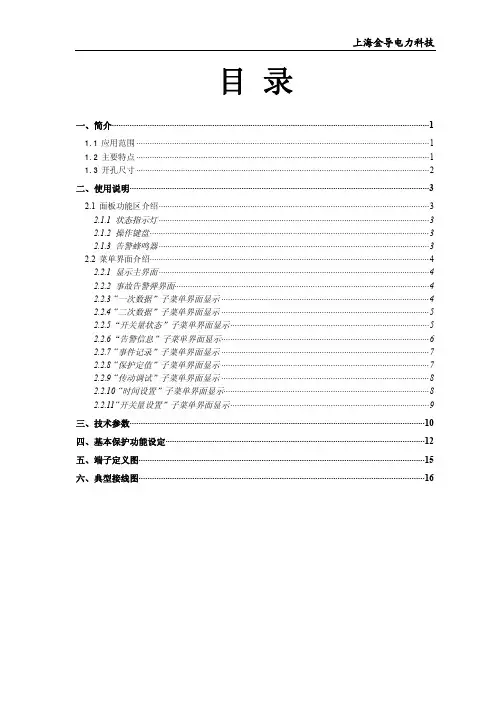

JWB200W技术暨使用说明书
目录一、简介 (1)1.1应用范围 (1)1.2主要特点 (1)1.3开孔尺寸 (2)二、使用说明 (3)2.1面板功能区介绍 (3)2.1.1 状态指示灯 (3)2.1.2 操作键盘 (3)2.1.3 告警蜂鸣器 (3)2.2菜单界面介绍 (4)2.2.1 显示主界面 (4)2.2.2 事故告警弹界面 (4)2.2.3 “一次数据”子菜单界面显示 (4)2.2.4 “二次数据”子菜单界面显示 (5)2.2.5“开关量状态”子菜单界面显示 (5)2.2.6“告警信息”子菜单界面显示 (6)2.2.7 “事件记录”子菜单界面显示 (7)2.2.8 “保护定值”子菜单界面显示 (7)2.2.9 “传动调试”子菜单界面显示 (8)2.2.10 “时间设置”子菜单界面显示 (8)2.2.11“开关量设置”子菜单界面显示 (9)三、技术参数 (10)四、基本保护功能设定 (12)五、端子定义图 (15)六、典型接线图 (16)一、简介1.1 应用范围JWB200W 系列数字式保护单元适用于10kV 及以下小电流/小电阻接地系统，提供对输电线路和变压器、电容器、电动机等主设备保护、控制及监视功能。
装置运用元件可编程设计思想，使其能灵活地满足多种应用场合需求,是传统电磁式继电保护最理想的替代产品。
1.2 主要特点◆采用高性能数字信号处理器（DSP），提供强大的运算处理能力。
电路设计精洁，配备工业级元件，保障装置稳定可靠运行。
◆特有的元件级-工程级-用户级三级编程模式，元件类型现场可设定。
开关量输入、继电器输出可编程。
◆高速、高精度交流信号测量，采样频率达1600Hz。
在毫秒级完成多个交流信号FFT计算。
取样数值有数字化校正，并能有效抑制噪声与偏移。
◆强大的矢量化计算方法，可得到多种派生交流信号特征，包括正、负、零序，相-线变换，角度，阻抗，功率等。
◆能够连续记录 30 次事件，具有故障时间、类型、峰值的保护动作全事件记录。
WFB-800培训手册..
WFB-800系列微机发变组保护装置用户培训手册许继电气股份有限公司保护及自动化事业部编制：余高旺陈海龙校核：郝延丽审核：王国玉许继电气保护及自动化事业部本部保留对此说明书进行修改的权利，产品与此说明书不符者，以实际产品为准。
技术支持电话：（0374）-3212353技术支持传真：（0374）-3212251E-mail: xjzsbbh@2003.10 第三次印刷ver:1.0目录前言 (3)第一章概述 (4)第二章保护的基本原理和要考虑的特殊问题 (6)第三章保护装置介绍 (46)第四章装置使用说明 (53)第五章调整试验 (64)第六章维护指南 (71)第七章现场应用注意事项及要求 (73)前言许继集团有限公司系国家级企业技术中心和河南省高新技术企业，以电力系统自动化、保护及控制产品的研制、生产为主导，为用户提供电网调度自动化、配电网自动化、变电站自动化、电站自动化、电网安全稳定控制系统、继电保护及自动化装置，电源装置、仪器仪表、通信设备，开关、变压器等输变电设备，从二次设备到一次设备的配套产品及服务。
WFB-800系列微机发电机变压器组成套保护装置主要适用于电力系统主设备的保护。
在推广过程中，用户提出有益的建议希望能够有一套较为系统的教材或资料能够帮助他们对设备进行更加全面的了解。
我们也为了给广大用户提供更加优质的产品和完善的服务。
特编写了这本深入浅出的，旨在帮助用户能全面了解WFB-800系列微机发变组成套保护装置的原理、特性、调试、维护、使用方法、维修指南等培训手册。
由于时间的关系，这本手册能否满足用户的需要，还需实践的检验。
希望广大用户多提宝贵意见并批评、指正。
以便我们进一步对教材进行完善。
第一章概述大型发变组是现代电力系统最重要的组成部分之一，它造价昂贵，结构复杂，一旦故障，将给系统正常供电和安全运行带来严重后果，为此应根据发变组在运行中可能发生的故障的类型装设必要的和可靠的保护装置。
JWB800系列微机综合保护装置技术说明书
目录第一章综述 (4)一、硬件配置 (4)二、功能概述 (5)三、技术参数 (6)四、外形尺寸及安装开孔 (8)五、保护元件表 (9)第二章型号配置及接线原理 (12)一、JWB-811线路综合保护 (12)1、采样通道配置 (12)2、保护元件配置 (12)3、开关量输入配置 (13)4、接线端子定义 (14)5、典型原理图 (15)二、JWB-820变压器综合保护单元 (16)1、采样通道配置 (16)2、保护元件配置 (16)3、开关量输入配置 (16)4、接线端子定义 (17)5、典型原理接线图 (18)三、JWB-821变压器差动综合保护单元 (19)1、采样通道配置 (19)2、保护元件配置 (19)3、开关量输入配置 (19)4、接线端子定义 (20)5、典型原理接线图 (21)四、JWB-871电动机综合保护单元 (22)1、采样通道配置 (22)2、保护元件配置 (22)3、开关量输入配置 (22)4、接线端子定义 (23)5、典型原理接线图 (24)五、JWB-872电动机差动综合保护单元 (25)1、采样通道配置 (25)2、保护元件配置 (25)3、开关量输入配置 (25)4、接线端子定义 (26)5、典型原理接线图 (27)六、JWB-831电容器综合保护单元 (28)1、采样通道配置 (28)2、保护元件配置 (28)3、开关量输入配置 (28)4、接线端子定义 (29)5、典型原理接线图 (30)七、JWB-815母联综合保护单元 (31)1、采样通道配置 (31)2、保护元件配置 (31)3、开关量输入配置 (31)4、接线端子定义图 (32)5、典型接线原理图 (33)八、JWB-863母联备自投综合保护单元 (34)1、采样通道配置 (34)2、保护元件配置 (34)3、开关量输入配置 (34)4、接线端子定义 (35)5、典型原理接线图 (36)九、JWB-864进线备自投综合保护单元 (37)1、采样通道配置 (37)2、保护元件配置 (37)3、开关量输入配置 (37)4、接线端子定义 (38)5、典型原理接线图 (39)十、JWB-803单TV监控单元 (40)1、采样通道配置 (40)2、保护元件配置 (40)3、开关量输入配置 (40)4、接线端子定义 (41)5、典型原理接线图 (42)十一、JWB-804两段母线TV监控及电压自动并列单元 (43)1、采样通道配置 (43)2、保护元件配置 (43)3、开关量输入配置 (43)4、接线端子定义 (44)十二、JWB-805有载调压控制保护单元 (46)第三章保护元件工作原理 (47)一、定时限过流保护 (47)二、合闸后加速过电流保护 (47)三、方向性过电流保护 (47)四、反时限过流保护 (48)五、复合电压启动的过电流保护 (49)六、定时限零序过电流保护 (50)七、谐波及比率制动的差动保护 (50)八、定时限过电压保护 (52)九、定时限低电压保护 (52)十、定时限零序过电压保护 (53)十一、带比例调整的定时限负序过电流保护 (53)十二、电机启动过程过电流保护 (54)十三、电机过热保护 (55)十四、正序定时限过电流保护 (56)十五、母线充电保护 (56)十六、母联备自投功能 (56)十七、进线备自投 (57)十八、带滑差和低压闭锁的低周减载保护 (58)十九、三相一次重合闸 (59)二十、TV自动并列功能 (59)第一章综述JWB-800系列综合保护测控装置是集继电保护功能、测控功能、通讯功能等多种功能为一体的电力自动化产品，适用于110KV及以下的电力系统及厂矿企业的变配电站，可对输配电线路、变压器、电动机、电容器等设备进行保护和监控。
WMH-800B_B2_R1技术说明书
WMH-800B 微机母线保护装置技术说明书（WMH-800B/B2/R1版）许继电气股份有限公司XJ ELECTRIC CO.，LTD.许继集团许继电气股份有限公司版权所有（Ver 1.00）本版本说明书适用于WMH-800B/B2/R1 Ver1.00版本及以上程序。
许继电气股份公司保留对本说明书进行修改的权利，当产品与说明书不符时，请以实际产品为准。
2009.4第一次印刷前言WMH-800B系列微机母线保护装置适用于750 kV及750 kV以下各种电压等级、各种主接线方式的母线，作为数字化变电站母线的成套保护装置。
传统变电站面临诸如常规互感器的动态测量范围存在局限性、缺乏统一的信息模型和信息交换模型而使电网信息共享难以实现、智能设备之间缺乏互操作、大量二次电缆对可靠性的不利影响等问题。
随着新型光电互感器技术的成熟、光通信技术和以太网智能交换技术的发展，以及IEC61850系列国际标准的颁布实施，为解决以上问题提供了技术支撑。
许继的符合IEC61850标准体系的数字化变电站自动化系统正是在上述背景下应运而生。
IEC61850标准体系对于变电站自动化技术的发展提供了有效的支撑，主要体现在建模的标准化，支持网络通信方式实现智能电子设备之间的信息交互，实现不同设备之间的互操作等。
需求的推动和技术的发展使变电站向着全数字化的方向发展，符合IEC61850的全数字化变电站是发展的潮流。
许继的数字化变电站基于成熟的软、硬件平台，信息模型和信息交换模型完全遵循IEC 61850的规范，支持互操作，其突出的特点如下：（1）数据采集数字化，采用非常规互感器提高了动态量测水平和测量精度，降低了绝缘要求，在高压系统采用节约成本效用明显；（2）一次设备智能化，IEC61850把变电站分为站控层、间隔层和过程层，过程层的智能接口可以看作是一次设备的延伸和在二次系统中的映射，便于实施精确跳合闸控制和开展设备的状态检修；（3）二次设备网络化，大量的控制电缆被数字通信网络取代，装置冗余被信息冗余取代，降低了工程造价，提高了可靠性；（4）系统建模标准化，统一的信息模型和信息交换模型解决了互操作问题，实现了信息共享，简化了系统维护、工程配置和工程实施。
WFB-800微机型 发电机变压器组成套保护装置 技术说明书
WFB-800微机发电机变压器组成套保护装置技术说明书2003．05许继电气保护及自动化事业部本部保留对此说明书进行修改的权利，产品与此说明书不符者，以实际产品为准。
技术支持电话：（0374）-3212246技术支持传真：（0374）-3212251E-mail: xjzsbbh@2003.05 第二次印刷ver:1.1目录1 概述---------------------------------------------------------------------------------52基本技术参数---------------------------------------------------------------------10 3主要技术指标---------------------------------------------------------------------12 4 装置整体说明---------------------------------------------------------------------18 4.1 硬件平台说明--------------------------------------------------------------------18 4.2软件平台说明---------------------------------------------------------------------18 4.3与电厂自动化系统接口说明---------------------------------------------------19 4.4装置面板布置图------------------------------------------------------------------19 4.5结构与安装------------------------------------------------------------------------204.6装置背视图和接线端子---------------------------------------------------------205 保护原理及判据说明-------------------------------------------------------------32 5.1 发电机比率制动式差动保护---------------------------------------------------32 5.2 不完全纵差保护------------------------------------------------------------------33 5.3 标积制动式差动保护------------------------------------------------------------34 5.4 发电机匝间保护------------------------------------------------------------------36 5.4.1 故障分量负序方向(ΔP2)保护(方案一)------------------------------------36 5.4.2 发电机纵向零序过电压型匝间保护(方案二)-----------------------------38 5.4.3 高灵敏零序电流型横差保护(方案三)--------------------------------------39 5.5 裂相横差保护----------------------------------------------------------------------41 5.6 变压器（发-变组、高厂变、励磁变）差动保护---------------------------43 5.7 变压器比率制动式零序差动保护----------------------------------------------475.8 励磁机比率制动式差动保护----------------------------------------------------50 5.9 定子接地保护--------------------------------------------------------------------51 5.10 转子一点接地保护--------------------------------------------------------------53 5.11 转子一点接地加两点接地保护----------------------------------------------54 5.12 失磁保护-------------------------------------------------------------------------54 5.13 逆功率保护----------------------------------------------------------------------64 5.14 失步保护-------------------------------------------------------------------------65 5.15 低阻抗保护----------------------------------------------------------------------70 5.16复合电压启动(方向)过流保护----------------------------------------------72 5.17 过励磁保护----------------------------------------------------------------------77 5.18 零序（方向）过流保护-------------------------------------------------------79 5.19 零序过压保护-------------------------------------------------------------------83 5.20 间隙零序电流及零序电压保护----------------------------------------------83 5.21 非全相保护----------------------------------------------------------------------84 5.22 失灵启动-------------------------------------------------------------------------84 5.23 过负荷(有载调压闭锁、通风启动)-----------------------------------------85 5.24 低压（记忆）过流保护-------------------------------------------------------86 5.25 过流保护-------------------------------------------------------------------------87 5.26 负序反时限过流保护----------------------------------------------------------89 5.27 负序过流保护-------------------------------------------------------------------90 5.28 转子过负荷保护----------------------------------------------------------------90 5.29 定子对称过负荷保护----------------------------------------------------------915.30 过电压保护----------------------------------------------------------------------93 5.31 低电压保护----------------------------------------------------------------------93 5.32 低频累加保护-------------------------------------------------------------------93 5.33 突加电压保护-------------------------------------------------------------------95 5.34 起停机定子接地保护----------------------------------------------------------96 5.35 TV断线判别---------------------------------------------------------------------97 6非电量保护说明------------------------------------------------------------------101 7订货需知---------------------------------------------------------------------------101 附A装置通讯说明-------------------------------------------------------------------102 附B人机接口使用说明--------------------------------------------------------------112 附C 操作装置说明-------------------------------------------------------------------115 附D 组屏方案-------------------------------------------------------------------------116WFB-800微机发电机变压器组成套保护装置1.概述1.1应用范围WFB-800系列微机发—变组成套保护装置主要适用于电力系统主设备的保护。
微机综合保护装置
1 装置简介..................................................................................................................................- 1 -1．1 保护功能配置............................................................................................................- 1 - 1．2装置主要特点.............................................................................................................- 2 - 2 技术参数..................................................................................................................................- 2 -2．1 装置额定数据............................................................................................................- 2 - 2．2 功率消耗（额定状态下）........................................................................................- 3 - 2．3 环境条件....................................................................................................................- 3 - 2．4 抗干扰性能................................................................................................................- 3 - 2．5 绝缘性能....................................................................................................................- 3 - 2．6 机械性能....................................................................................................................- 4 - 2．7 动作时间精度............................................................................................................- 4 - 2．8 精度............................................................................................................................- 4 - 2．9 触点容量....................................................................................................................- 4 - 3 装置硬件..................................................................................................................................- 5 -3．1 机箱结构....................................................................................................................- 5 - 3．2 主要插件设计............................................................................................................- 5 - 4 保护原理..................................................................................................................................- 5 -4．1 电流I、II段定时限保护..........................................................................................- 5 - 4．2 过负荷保护................................................................................................................- 6 - 4．3 电动机启动时间过长保护........................................................................................- 6 - 4．4 过流反时限保护........................................................................................................- 7 - 4．5 后加速保护................................................................................................................- 7 - 4．6 过热保护....................................................................................................................- 8 - 4．7 负序电流保护............................................................................................................- 8 - 4．8 零序电流保护............................................................................................................- 8 - 4．9 三相一次重合闸........................................................................................................- 9 - 4．10 过电压保护（WHB-52）........................................................................................- 9 - 4．11 低电压保护（WHB-52）......................................................................................- 10 - 4．12 低频减载（WHB-52）..........................................................................................- 10 - 4．13 非电量保护............................................................................................................- 11 - 4．14 TV断线告警（WHB-52）....................................................................................- 11 - 4．15 控制回路异常告警................................................................................................- 11 - 4．16 跳位异常告警........................................................................................................- 12 - 4．17 装置故障告警........................................................................................................- 12 - 4．18 遥信、遥测、遥控功能........................................................................................- 12 - 4．19 通信功能................................................................................................................- 12 - 5 定值及动作信息说明............................................................................................................- 12 -5．1 定值说明..................................................................................................................- 12 - 5．2 动作信息及说明......................................................................................................- 13 - 6 装置接线说明........................................................................................................................- 14 -6．1 装置的对外接线......................................................................................................- 14 - 6．2 控制回路异常接线说明..........................................................................................- 15 - 7 检查及调试............................................................................................................................- 15 -7．1 调试..........................................................................................................................- 15 -7．2 开关量输入检查......................................................................................................- 15 - 7．3 继电器回路检查......................................................................................................- 15 - 7．4 模拟量输入检查......................................................................................................- 15 - 7．5 整组试验..................................................................................................................- 16 -8 异常处理................................................................................................................................- 16 -9 投运说明及注意事项............................................................................................................- 16 -10 贮存及保修..........................................................................................................................- 16 -10．1 贮存条件................................................................................................................- 16 - 10．2 保修时间................................................................................................................- 16 - 11 供应成套性..........................................................................................................................- 17 -11．1 随同装置一起供应的文件....................................................................................- 17 - 11．2 随同装置一起供应的附件....................................................................................- 17 -12 订货须知..............................................................................................................................- 17 -13 附图......................................................................................................................................- 18 -1 装置简介WHB-51、52微机综合保护装置（以下简称装置）是功能先进的微机综合保护装置，主要对10KV及以下电压等级的馈线、厂用变、电动机等设备进行保护。
GSP800_V6系列保护装置使用说明书_图文(精)
PG0.GSP800.001SS GSP800系列 V6版本微机型 10kV 保护测控装置使用说明书编制:校对:审定:批准:版本:V6.00郑州平高自动化有限公司ZHENGZHOU PINGGAO Automation Co.,Ltd2010年 07月目次注意事项 . (2)1.1 面板布置(下图为线路保护面板 .................................................................................. 3 1.2 键盘简介 . .............................................................................................................................. 3 1.3 出厂铭牌说明 .. (4)1.4 装置背板及端子简介 (4)2 菜单操作 (7)2.1 功能简介 . (8)2.2 操作说明 (以 821为例说明,其它类似 . (9)3 用户调试大纲 (19)3.1 装置通电前检查 ................................................................................................................. 19 3.2 绝缘检查 . ............................................................................................................................ 19 3.3 上电检查 . ............................................................................................................................19 3.4 采样精度检查 ..................................................................................................................... 19 3.5 接点输出校验 (19)3.6 定值校验 . (20)3.7 时钟校准 . (20)4 事件信息一览表 ............................................................................................................................ 21 4.1 遥信信息一览表 .................................................................................................................21 4.2遥测信息一览表 .................................................................................................................. 22 4.3 保护动作告警信息一览表 (23)注意事项感谢您购买了郑州平高自动化有限公司的 GSP800系列微机保护装置,为安全、正确、高效地使用本装置,请务必阅读以下重要信息。
[整理]WBH-800系列微机变压器保护装置技术说明书.
![[整理]WBH-800系列微机变压器保护装置技术说明书.](https://img.taocdn.com/s3/m/3fd26601b84ae45c3a358c31.png)
目录1概述 (3)1.1功能简介 (3)1.2保护配置 (3)1.3功能特点 (4)2基本技术参数 (5)2.1基本数据 (5)2.2功率消耗 (6)2.3热稳定性 (6)2.4输出触点 (6)2.5绝缘性能 (6)2.6冲击电压 (6)2.7寿命 (7)2.8机械性能 (7)2.9环境条件 (7)2.10抗干扰能力 (7)3主要技术指标 (7)3.1动作时间 (7)3.2保护定值整定范围和定值误差 (7)3.3记录容量 (8)3.4通信接口 (8)3.5对时方式 (8)4装置整体说明 (8)4.1硬件平台 (8)4.2软件平台 (9)4.3与综合自动化监控系统接口说明 (10)4.4WBH-801保护装置背视图 (10)4.5WBH-801保护装置端子图 (11)4.6WBH-802保护装置背视图 (16)4.7WBH-802保护装置背视图 (16)5WBH-801装置保护原理说明 (21)5.1比率差动保护 (21)5.2阻抗保护 (25)5.3复合电压判别 (26)5.4复合电压(方向)过流保护 (27)5.5零序（方向）过流保护 (30)5.6间隙零序保护 (33)5.7非全相保护 (34)5.8失灵启动保护 (34)5.9过负荷（有载调压闭锁、通风启动）保护 (35)5.10限时速断保护 (35)5.11母线充电保护 (36)5.12TV断线判别 (36)6WBH-802装置非电量保护原理 (37)7整定内容及整定说明 (37)7.1WBH-801装置整定内容及整定说明 (37)7.2WBH-802装置整定内容及整定说明 (42)8保护装置整定计算 (43)8.1比率差动保护整定计算 (43)8.2阻抗保护整定计算 (49)8.3复合电压判别整定计算 (50)8.4复合电压过流保护整定计算 (51)8.5零序过流保护整定计算 (52)8.6间隙零序保护整定计算 (53)8.7低压侧零序过压保护整定计算 (54)8.8过负荷（通风启动、有载调压闭锁）保护整定计算 (54)9订货须知 (54)10附录一：装置运行说明 (54)10.1键盘 (54)10.2面板指示灯说明 (55)10.3运行工况及说明 (55)10.4故障报文和处理措施 (55)11附录二：装置通讯说明（IEC 60870-5-103规约） (56)11.1WBH-801微机变压器保护装置的信息 (56)11.2WBH-802微机变压器保护装置的信息 (64)1概述1.1功能简介WBH-800微机型变压器保护装置适用于220kV电压等级的变压器。
WKB-800使用说明书(1.1)
WKB-800系列微机并联电抗器保护装置使用说明书前言本说明书主要介绍了WKB-800型微机型并联电抗器成套保护装置保护性能的测试，管理机的使用以及运行维护中的注意事项、应对措施等。
本说明书可用于指导装置出厂前调试和用户现场调试，也可用于运行单位的技术培训。
许继电气保护及自动化事业部技术支持电话：（0374）-3212246技术支持传真：（0374）-32122462005.12 第二版 ver:1.1目录1概述-----------------------------------------------------------------------------------4 2 人机接口使用说明-----------------------------------------------------------------------4 2.1 键盘与显示器-----------------------------------------------------------------------------4 2.2 主菜单--------------------------------------------------------------------------------------5 2.3 主菜单功能使用说明--------------------------------------------------------------------8 2.3.1 运行--------------------------------------------------------------------------------------8 2.3.2 继保-------------------------------------------------------------------------------------26 2.3.3 厂家-------------------------------------------------------------------------------------42 2.3.4 帮助-------------------------------------------------------------------------------------51 3装置性能检验--------------------------------------------------------------------------51 3.1硬件检验----------------------------------------------------------------------------------51 3.1.1现场开箱检验-------------------------------------------------------------------------51 3.1.2保护装置的内部检查-----------------------------------------------------------------52 3.1.3绝缘及耐压试验-----------------------------------------------------------------------53 3.1.4检验电源插件--------------------------------------------------------------------------53 3.1.5在调试方式下的检验-----------------------------------------------------------------54 3.1.6检验开入量输入回路-----------------------------------------------------------------54 3.1.7检验定值输入功能--------------------------------------------------------------------54 3.1.8 通道校正功能--------------------------------------------------------------------------55 3.1.9管理机通讯菜单的设置--------------------------------------------------------------55 3.2 保护性能测试----------------------------------------------------------------------------59 3.2.1比率制动式差动保护-----------------------------------------------------------------60 3.2.2差流越限保护--------------------------------------------------------------------------62 3.2.3零序差动保护--------------------------------------------------------------------------63 3.2.4 TA断线---------------------------------------------------------------------------------64 3.2.5 匝间保护--------------------------------------------------------------------------------67 3.2.6反时限过流(过负荷)保护------------------------------------------------------------70 3.2.7 零序过流保护--------------------------------------------------------------------------72 3.2.8 电压回路（TV）断线判别----------------------------------------------------------73 3.2.9 其他电量保护--------------------------------------------------------------------------73 3.2.10非电量类保护-------------------------------------------------------------------------734运行维护----------------------------------------------------------------------------------74 4.1继保人员要求--------------------------------------------------------------------------74 4.2运行人员要求---------------------------------------------------------------------------74 4.3装置的投运------------------------------------------------------------------------------74 4.3.1 投运前装置的设置检查-------------------------------------------------------------74 4.3.2 投入运行-------------------------------------------------------------------------------75 4.4 装置的运行------------------------------------------------------------------------------75 4.4.1 装置正常运行信号-------------------------------------------------------------------75 4.4.2 保护动作信号及报告----------------------------------------------------------------76 4.4.3 定期打印检查-------------------------------------------------------------------------76 4.5其它注意事项---------------------------------------------------------------------------76 4.6 检修基本要求-------------------------------------------------------------------------76 4.6.1 检修时间---------- --------------------------------------------------------------------76 4.6.2 小修内容-------------------------------------------------------------------------------76 4.6.3 大检修基本内容----------------------------------------------------------------------77 4.7保护动作后处理------------------------------------------------------------------------77 4.8装置异常及紧急处理------------------------------------------------------------------77 5装置故障维修指南-------------------------------------------------------------------78 5.1 电源损坏-------------------------------------------------------------------------------79 5.2 微机系统插件故障---------------------------------------------------------------------79 5.3 开关器件接触不良---------------------------------------------------------------------79 5.4 装置接线松动--------------------------------------------------------------------------79 5.5打印机卡纸或字迹模糊-------------------------------------------801概述WKB-800微机型并联电抗器保护装置由交流变换插件、采保插件、CPU插件、出口插件、开入开出插件、信号插件、通讯管理插件及稳压电源插件等构成，适用于220kV及其以上电压等级的并联电抗器。
WFB-800A技术说明书第一部分
WFB-800A微机型发电机变压器组成套保护装置技术说明书编制：校核：审核：2006．12前言感谢您使用许继电气股份公司研制生产的WFB-800A微机型发电机变压器组成套保护装置。
WFB-800A微机型发电机变压器组成套保护装置完全符合ISO-9001产品质量标准。
采用全汉化技术，调试、打印报告全汉化输出。
提供友好的调试分析软件，便于调试和事故分析。
目录1.概述 (1)1.1.WFB-800A系列保护装置简介 (1)1.2.性能特点 (1)1.3.保护配置及典型配置方案 (2)2.基本技术参数 (14)2.1.基本数据 (14)2.2.功率消耗 (14)2.3.过载能力 (14)2.4.输出触点 (15)2.5.绝缘性能 (15)2.6.冲击电压 (15)2.7.寿命 (15)2.8.机械性能 (15)2.9.环境条件 (15)2.10.抗干扰能力 (15)3.保护主要技术指标 (16)3.1.发电机（励磁机）比率制动式差动保护 (16)3.2.发电机不完全纵差保护 (16)3.3.发电机裂相横差保护 (16)3.4.发电机匝间保护 (16)3.5.主变(发-变组、高厂变、励磁变)差动保护 (16)3.6.主变零序差动保护 (17)3.7.主变分侧差动保护 (17)3.8.定子接地保护 (17)3.9.转子接地保护 (17)3.10.失磁保护 (17)3.11.逆功率保护 (18)3.12.失步保护 (18)3.13.发电机负序过负荷保护 (18)3.14.发电机励磁绕组过负荷保护 (18)3.15.发电机对称过负荷保护 (18)3.16.发电机过电压保护 (19)3.17.频率异常保护 (19)3.18.发电机误上电保护 (19)3.19.发电机起停机保护 (19)3.20.发电机电超速保护 (19)3.21.相间阻抗保护 (19)3.22.复压(方向)过流保护 (19)3.23.过激磁保护 (20)3.24.零序（方向）过流保护 (20)3.25.间隙零序保护 (20)3.26.非全相保护 (20)3.27.失灵启动保护 (20)3.28.断口闪络保护 (20)3.29.过流、过负荷(有载调压闭锁、通风启动) (20)3.30.记录容量 (20)3.31.与后台通讯接口 (21)3.32.对时方式 (21)4.装置整体说明 (21)4.1.硬件平台说明 (21)4.2.软件平台说明 (22)4.3.与电厂自动化系统接口说明 (22)4.4.装置面板布置图 (22)4.5.结构与安装(外形尺寸、开孔尺寸) (22)4.6.装置背视图和接线端子 (23)5.保护原理及判据说明 (23)5.1.发电机差动保护 (23)5.2.发电机匝间保护 (26)5.3.变压器（发变组、高厂变、励磁变）差动保护 (30)5.4.定子接地保护 (36)5.5.转子接地保护 (39)5.6.低励失磁保护 (40)5.7.逆功率和程跳逆功率保护 (45)5.8.失步保护 (46)5.9.发电机复压（记忆）过流保护 (49)5.10.发电机负序过负荷保护 (49)5.11.发电机励磁绕组过负荷保护 (50)5.12.发电机对称过负荷保护 (51)5.13.发电机过电压保护 (52)5.14.发电机频率异常保护 (53)5.15.发电机误上电保护 (54)5.16.起停机定子接地保护 (55)5.17.相间阻抗保护 (56)5.18.复合电压判别 (58)5.19.复合电压（方向）过流保护 (59)5.20.过激磁保护 (61)5.21.零序（方向）过流保护 (62)5.22.间隙零序保护 (65)5.23.主变低压侧接地告警 (67)5.24.限时速断保护 (67)5.25.非全相保护 (67)5.26.失灵启动保护 (68)5.27.断口闪络保护 (69)5.28.过负荷（有载调压闭锁、通风启动）保护 (69)异常判别 (69)5.30.非电量保护说明 (70)6.整定计算 (70)6.1.保护系统参数定值整定 (70)6.2.发电机完全纵差保护 (70)6.3.发电机不完全纵差保护 ............................................................................... 错误！未定义书签。
微机综合保护装置技术规范书
微机综合保护装置技术规范书1、微机综合保护系统及技术要求1.1系统功能：a.数据采集与处理：实时采集模拟量、开关量、数字量、温度量、脉冲量以及各类保护信息。
对实时数据进行统计、分析及计算。
*实时表明各电路的电流、电压值；实时排序每日、每月母线电流、电压最低、最高与平均值。
*实时显示各回路的功率因素；实时计算每日、每月各回路功率因数的最大、最小及平均值。
*实时显示各回路的有功、无功功率值；实时计算每日、每月各回路的有功、无功最大、最小及平均值。
*实时表明各变压器温度值；实时排序每日、每月各变压器温度最低、最高与平均值。
*实时表明各高压进线的频率、谐波分析情况。
*实时显示、统计各回路各时段的电度值,对电能数据进行分时计费统计,应根据用户要求具有多种分时计费(峰、谷、平值等)方案和费率的种类。
实时显示、统计各回路每日、每月、每年的有功电度总值和无功电度总值*实时表明电容的投切状态以及手动/自动状态。
*数据采集周期、方式、参数等可由用户在线定义，状态量的变化应优先传送。
b.报警处理设置剧场版信号和事故信号，并产生相同的音响报警及闪光，自动面世适当画面，对应事故、故障设备的图形出现闪烁变位，窗口提示信息事件内容及处置指导报警信号可以在监控主机上人工证实重归。
报警同时启动事件打印输出功能。
*预告信号部分：线路过负荷、线路单相接地、跳闸回路断线、保护监控装置异常、直流电压异常、系统自诊断故障、母线电压越限、电流越限、变压器温度越限等。
*事故信号部分：保护装置动作、开关变位。
c.事故追忆及显示画面维护动作出现时，系统自动启动有关的测量数据记录，可供系统展开事故缅怀。
建议系统可以缅怀事故前后全站各个间隔的测量数据。
并提供更多曲线、表格等形式挑选想查阅的事故缅怀数据。
*接线图：包含控制器边线和各实时电量信息。
网络系统图、一次接线图、二次接线图、所用电交流系统图、直流系统图、维护监控配置图、通讯结构图、报警信号图、地理位置信息图等图形，可以根据甲方须要绘制各种图形。
大微机综合保护装置说明书
微机综合保护管理装置使用说明V1.01目录一、系统 (1)1.1 概述 (1)1.2 主要特点 (1)二、技术参数 (1)2.1 辅助电源 (2)2.2 输入信号 (3)三、产品说明 (3)3.1按键定义 (3)3.2信号灯说明 (3)3.3 开孔尺寸 (4)四、监控功能 (4)4.1 电气量测量功能 (4)4.2 开关量输入及输出 (5)4.3 辅助模拟量输出功能(4－20mA标准) (5)4.4通信功能 (5)4.5事件记录功能 (5)4.6 PT、CT变比设置 (5)五、线路综合保护装置 (6)5.1 装置功能 (6)5.2线路综合保护装置人机操作说明 (12)5.3线路综合保护装置接线图 (16)六、变压器保护装置 (16)6.1装置功能 (16)6.2 变压器保护人机操作说明 (21)6.3变压器保护接线原理图 (25)七、电动机保护装置 (26)7.1 装置功能 (26)7.2 电动机保护人机操作说明 (32)7.3电动机保护器接线原理图 (36)八、电容器保护装置 (36)8.1 装置功能 (36)8.2 电容器保护人机操作说明 (42)8.3电容器保护器接线原理图 (46)九、电流保护装置 (46)9.1装置功能 (46)9.2 电流保护人机操作说明 (49)9.3电流保护器接线原理图 (53)十、电压保护装置 (53)10.1 装置功能 (53)10.2 电压保护人机操作说明 (55)10.3电压保护接线原理图 (59)附表一、测量数据区数据点表 (60)附表二、数据控制区数据点表 (60)附表三、保护数据区数据点表 (61)附表四、系统数据区数据点表 (62)附表五、厂家数据区数据点表 (62)附表六、厂家数据区数据点表 (63)微机综合保护装置一、系统1.1 概述微机综合保护装置系列数字式智能保护测控管理装置采用高性能DSP数字处理器，研制成的新一代智能保护测控管理装置。
装置适应于110KV以下电压等级的线路、变压器、电动机、电容器等各种电力装备的保护。
WKB-800A调试指导手册
WKB-800A微机电抗器保护装置调试指导手册目录1.外观检查 (2)2. 绝缘耐压试验 (3)3.逆变电源的检查 (5)4.上电初步检查 (5)4.1显示情况 (5)4.2基本操作 (6)4.3软件版本及工程配置检查 (6)5.通讯测试 (6)6 时钟检查 (8)6.1 时钟的整定 (8)6.2 时钟失电的保持功能 (8)6.3 时钟的准确性检查 (9)7 定值检查 (9)7.1定值正确性检查 (9)7.2失电后定值检查 (9)8. 开入检查 (9)9 开出传动检查 (11)10.模入回路检查 (14)10.1 系数校正 (14)10.2零漂校正 (14)11 保护功能测试 (14)11.1试验接线及准备工作 (14)11.2系统定值 (16)11.3分相差动保护试验 (16)11.4零序差动保护试验 (19)11．5 TA异常试验 (20)11.6 匝间保护试验 (20)11.7主电抗器过流保护试验 (21)11.8反时限过流保护试验（可选，标准版不配置） (22)11.9主电抗器零序过流保护试验 (23)11.10过流异常告警试验 (24)11.11 TV异常试验 (25)11.12非电量保护试验 (25)12.连续通电试验 (27)13.试验恢复工作 (27)概述：本调试大纲以检查大屏配线正确性为目的，同时检测装置硬件完好及主要设计回路功能正常。
调试过程依据具体工程设计图纸，开入量测试正电的施加以硬压板或把手位置驱动优先，剩余部分及交流量在距N端子电气距离最远屏端子上施加；开出部分接点通断的检查在距N端子电气距离最远屏端子上测试。
1.外观检查1.1.检查工艺流程卡信息完整并正确。
1.2.检查装置型号、规格、编号与流程卡及技术协议一致。
1.3.检查机箱插件编号顺序正确（参见图1、图2）1.4.检查机箱、面板无任何磕碰划伤及污迹。
1.5.检查机箱标签清晰完整且粘接牢固1.6.检查装置面板及按键印字清晰。
wfb-800a技术说明书第三版v1.30.2014.06
基本技术参数 ................................................................................................................................... 15 2.1. 2.2. 2.3. 2.4. 2.5. 2.6. 2.7. 2.8. 2.9. 2.10. 基本数据 ...................................................................................................................................... 15 功率消耗 ...................................................................................................................................... 15 过载能力 ...................................................................................................................................... 15 输出触点 ...................................................................................................................................... 16 绝缘性能 ...................................................................................................................................... 16 冲击电压 ...................................................................................................................................... 16 寿命 .............................................................................................................................................. 16 机械性能 ...................................................................................................................................... 16 环境条件 ...................................................................................................................................... 16 抗干扰能力 .................................................................................................................................. 16
800系列微机综合保护装置Ver7
4
4.1 4.2 4.3 4.4 4.5 4.6
ힰ훃쪹폃쮵쏷.............................................................................................. 5
菜单使用......................................................................................................................... 5 指示灯............................................................................................................................. 5 键盘................................................................................................................................. 6 测量信息......................................................................................................................... 6 事件记录......................................................................................................................... 6 系统设置......................................................................................................................... 7
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
J W B800系列微机综合保护装置技术说明书-标准化文件发布号：（9456-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII目录第一章综述 (5)一、硬件配置 (5)二、功能概述 (6)三、技术参数 (7)四、外形尺寸及安装开孔 (9)五、保护元件表 (10)第二章型号配置及接线原理 (13)一、JWB-811线路综合保护 (13)1、采样通道配置 (13)2、保护元件配置 (13)3、开关量输入配置 (14)4、接线端子定义 (15)5、典型原理图 (17)二、JWB-820变压器综合保护单元 (18)1、采样通道配置 (18)2、保护元件配置 (18)3、开关量输入配置 (18)4、接线端子定义 (20)5、典型原理接线图 (22)三、JWB-821变压器差动综合保护单元 (23)1、采样通道配置 (23)2、保护元件配置 (23)3、开关量输入配置 (23)4、接线端子定义 (24)5、典型原理接线图 (25)四、JWB-871电动机综合保护单元 (27)1、采样通道配置 (27)2、保护元件配置 (27)3、开关量输入配置 (27)4、接线端子定义 (29)5、典型原理接线图 (30)五、JWB-872电动机差动综合保护单元 (31)1、采样通道配置 (31)2、保护元件配置 (31)3、开关量输入配置 (31)4、接线端子定义 (32)5、典型原理接线图 (34)六、JWB-831电容器综合保护单元 (35)1、采样通道配置 (35)2、保护元件配置 (35)3、开关量输入配置 (35)4、接线端子定义 (37)5、典型原理接线图 (38)七、JWB-815母联综合保护单元 (39)1、采样通道配置 (39)2、保护元件配置 (39)3、开关量输入配置 (39)4、接线端子定义图 (41)5、典型接线原理图 (42)八、JWB-863母联备自投综合保护单元 (43)1、采样通道配置 (43)2、保护元件配置 (43)3、开关量输入配置 (43)4、接线端子定义 (45)5、典型原理接线图 (46)九、JWB-864进线备自投综合保护单元 (47)1、采样通道配置 (47)2、保护元件配置 (47)3、开关量输入配置 (47)4、接线端子定义 (48)5、典型原理接线图 (50)十、JWB-803单TV监控单元 (51)1、采样通道配置 (51)2、保护元件配置 (51)3、开关量输入配置 (51)4、接线端子定义 (53)5、典型原理接线图 (54)十一、JWB-804两段母线TV监控及电压自动并列单元 (55)1、采样通道配置 (55)2、保护元件配置 (55)3、开关量输入配置 (55)4、接线端子定义 (57)十二、JWB-805有载调压控制保护单元 (59)第三章保护元件工作原理 (60)一、定时限过流保护 (60)二、合闸后加速过电流保护 (60)三、方向性过电流保护 (60)四、反时限过流保护 (61)五、复合电压启动的过电流保护 (62)六、定时限零序过电流保护 (63)七、谐波及比率制动的差动保护 (63)八、定时限过电压保护 (65)九、定时限低电压保护 (66)十、定时限零序过电压保护 (66)十一、带比例调整的定时限负序过电流保护 (67)十二、电机启动过程过电流保护 (67)十三、电机过热保护 (68)十四、正序定时限过电流保护 (69)十五、母线充电保护 (69)十六、母联备自投功能 (70)十七、进线备自投 (71)十八、带滑差和低压闭锁的低周减载保护 (72)十九、三相一次重合闸 (73)二十、TV自动并列功能 (73)第一章综述JWB-800系列综合保护测控装置是集继电保护功能、测控功能、通讯功能等多种功能为一体的电力自动化产品，适用于110KV及以下的电力系统及厂矿企业的变配电站，可对输配电线路、变压器、电动机、电容器等设备进行保护和监控。
由于装置在应用中处于变、配电系统的核心地位，因此在设计和元件选型等环节中充分考虑到了装置运行的可靠性，并在国家电网质检中心通过了严格的电磁兼容试验。
此外，装置还在使用的灵活、方便上独具特色，得到广大用户的一致好评。
JWB-800系列的各种型号在硬件上具有高度的一致性，软件也可以非常方便地更换或就地修改，因此为用户提供了诸多的便利，现综述如下：一、硬件配置JWB-800系列以进口的美国TI公司生产的高性能数字信号处理器（DSP）为核心器件，由六块统一的印制线路板及一块320×240点阵的超大液晶组成，六块线路板分别为电源板、DSP板、I/O板、模拟量输入板、总线板及按键板。
每个装置可对用户提供以下资源接口：1、模拟量采样通道每个装置具有12路模拟量采样通道，其中有两路可选配为交流信号或直流信号，其余10路固定为交流信号采样回路，可直接从电流互感器或电压互感器采集交流电流、电压的数据，对选配为直流信号的两路回路，则可采集各类传感器的4～20mA直流信号。
各个型号的装置每个采样通道的采样量已根据型号的用途进行了预先定义，并配置了相应的硬件，具体型号配置情况可查阅第二章各型号的模拟量配置表，用户如果有特殊配置时，须在订货时注明，产品亦可为用户定制生产。
2、开关量（数字量）输入通道装置配有12路开关量输入通道，其中两路用于分合闸回路的监视，一路用于断路器位置的监视，还有一路用于遥控与就地操作的切换，其余开入量的使用均可通过编程确定其用途，可编程内容包括开入量的名称、开入量关联的分合闸操作及开入量关联的告警继电器输出等。
不同型号的装置在出厂时也已根据其不同的用途进行了预编程，可查看下一章各型号的开入量定义。
用户如有特殊要求，可预先在订货时注明，如有需要，也可在装置使用现场对开入量另行定义。
注意：开入量的接入必须为无源硬接点，否则将会对装置造成损坏。
3、继电器输出装置配有7路继电器输出，两路用作分、合闸操作，并有防跳回路可选择接入；其余5路均可编程输出，通过与保护元件的编程关联或与开入量的编程关联，可用作分合、闸操作或告警信号的输出。
二、功能概述1、测量功能本装置采用50Hz工频交流电以每周波32点采样的速度，通过模拟量通道直接对交流电流、交流电压进行采样，一般可采样获取的值有两相测量电流、三相保护电流或用于差动保护的两侧三相差动保护电流、零序电流、一段或两段母线的三相电压、零序电压（PT开口三角形电压）等各种二次电流、电压。
在直接采样所获得的电流、电压基础上，通过装置内部的DSP进行矢量运算处理，可得到以下派生量：三相线电压、理论零序电流、三相总有功功率、三相总无功功率、功率因数、三相总有功电度、三相总无功电度、正序电流、负序电流、正序电压、负序电压以及电流、电压的基波和二到十三次谐波分量，所有的量均显示在装置的界面上，可直接进行观察。
将装置所监控的设备及主回路的各种开关接点接入开入量通道，可得到所监控设备及主回路的运行状态，如断路器的分、合状态，隔离刀闸或手车的位置，操作机构的弹簧储能状态，接地刀闸的分合情况等。
2、继电保护功能装置内部配有丰富的保护元件库（参考本章所附保护元件一览表），可满足馈线、变压器、电机、电容器等各种不同对象的继电保护要求，每个单元可以从保护库中选择9种保护元件来满足不同的保护要求，在产品出厂时已根据各型号所保护的对象预设了各种保护元件，每种预设的保护元件在出厂后仍可做出改变，但注意在选择一种保护元件时，必须考虑该元件所用到的量是否已进行了采样或是根据已采样的量可派生计算得到，否则，即使选择了保护元件，也无法实现该元件的保护功能。
装置还可按每个保护元件来设置投退、三相一次重合闸、故障录波、关联动作继电器。
对于具有本体保护元件的一些主设备，如变压器的瓦斯保护、温度保护等，可将其继电器接点接入开入量通道，通过对开入量的跳闸编程实现设备的本体保护。
3、电力安全自动装置功能JWB-800系列包含了常用的电力安全装置功能，如三相一次重合闸、母联备自投、进线备自投和电压互感器二次电压自动并列功能等，其中备自投功能既可与保护功能合于一体，用一个装置来实现，也可单独成为一个装置，对于需要节省投资的用户可选用前者。
4、实时波形显示功能每个模拟量通道的电流或电压的波形均可在装置的界面上很好的显示出来，波形显示界面可同时显示两路通道的波形，如下图示，便于相关的通道之间进行幅值和相位的比较。
通过对实时波形的监视，可以直观地观察电能的质量及发现接线上的错误如相序错误等。
实时波形图5、控制功能●具备就地/远方分合闸操作功能。
●五路可编程继电器输出，可用于报警信号输出或断路器的操作。
●分合闸回路具有防跳功能，可选择使用。
6、异常告警功能装置具有TV断线告警、TA断线告警、控制回路断线告警及装置自检告警，告警信号继电器可编程输出。
若 TV 按V-V方式接线，F12端子悬空，在任何条件下均不报警；若 TV 按Y方式接线，一相断线，其余两相正常，则报警灯亮，三相均断线，则不报警。
7、故障录波功能可同时对三相电流和三相电压进行录波，每相录波长度可达100个周波，如果仅选三相电流或三相电压，则每相录波长度可达200个周波。
所记录波形可通过通讯上传至后台系统自动保存显示，也可在装置上显示分析。
8、事件记录功能可对保护动作、告警、操作、数字量输入变位等事件进行记录，总容量为20次，循环记录，掉电不丢失。
9、通讯功能具有RS485和CAN总线通讯接口，可适应的通讯协议有MODBUS、ICE870-5-103。
利用通讯功能可与后台监控设备一同组成变电站综合自动化系统，实现“四遥”功能。
三、技术参数1、额定数据交流电流 5A，1A交流电压 100V交流频率 50HZ直流电压 220V，110V2、功率消耗交流电流回路 Ie=5A 每相不大于0.5VA交流电压回路 U=100V 每相不大于0.2VA直流电源回路正常工作不大于8W保护动作不大于10W3、过载能力交流电流回路 2倍额定电流连续工作10倍额定电流允许工作10S40倍额定电流允许工作1S交流电压回路 1.2倍额定电压连续工作电源回路 80%~110%额定电压连续工作4、测量误差测量电流电压不大于0.5%有(无)功功率不大于1%保护电流不大于3%传感器信号测量值不大于0.2%5 、温度影响装置在正常工作温度-10℃~55℃范围内动作值因温度变化而引起的变化误差不大于±1%。
6、允许环境条件正常工作温度 -10℃~55℃极限工作温度 -30℃~70℃运输贮存温度 -45℃~80℃相对湿度 5%~90%大气压力 60~110Kpa7 、抗干扰性能能承受频率为1MHZ及100KHZ电压幅值共模2500V,差模1000V的衰减震荡波脉冲干扰试验.能承受IEC61000-4-2标准Ⅳ级,试验电压8KV的静电接触放电试验能承受IEC61000-4-3标准Ⅲ级,干扰场强10V/M的辐射电磁场干扰试验能承受IEC61000-4-4标准Ⅳ级的快速瞬变干扰试验能承受IEC61000-4-5标准Ⅳ级,开路试验电压4KV的浪涌干扰试验能承受供电系统及所连设备谐波,谐波间的干扰试验能承受IEC61000-4-11标准70%UT等级的电压暂降,短时中断干扰试验能承受IEC61000-4-12标准Ⅳ级阻尼震荡波干扰试验,以及电压幅值共模4KV,差模2KV的Ⅳ级的震铃波干扰试验能承受IEC61000-4-8标准Ⅳ级持续工频磁场干扰试验能承受IEC61000-4-10标准Ⅳ级阻尼震荡磁场干扰试验8、绝缘耐压性能交流输入对地大于500兆欧直流输入对地大于500兆欧信号及输出触点对地大于500兆欧开入回路对地大于500兆欧各回路之间大于500兆欧能承受2KV、持续1分钟的工频耐压及5KV的冲击电压9、机械性能能承受GB/T7261中16.3规定的严酷等级为Ⅰ级的振动耐久能力试验能承受GB/T7261中17.5规定的严酷等级为Ⅰ级的冲击耐久能力试验能承受GB/T7261中第18章规定的严酷等级为Ⅰ级的碰撞试验四、外形尺寸及安装开孔装置采用整体注塑面板及铝合金金属外壳，重约4.3公斤，采用仪表方式安装，外形尺寸及安装开孔尺寸如下图所示：五、保护元件表第二章型号配置及接线原理本章所述的各型号功能配置，为出厂时预设的功能配置。
