含水量试验方法烘干法
土壤含水量测量方法
土壤含水量测量方法(1 )称重法(Gravimetric)也称烘干法，这是唯一可以直接测量土壤水分方法，也是目前国际上的标准方法。
用土钻采取土样，用0.1g精度的天平称取土样的重量，记作土样的湿重M,在105 C的烘箱内将土样烘6~8小时至包重，然后测定烘干土样，记作土样的干重Ms土壤含水量=〔烘干前铝盒及土样质量-烘干后铝盒及土样质量〕/〔烘干后铝盒及土样质量-烘干空铝盒质量〕*100%(2 )张力计法(Tensiometer)也称负压计法，它测量的是土壤水吸力测量原理如下：当陶土头插入被测土壤后，管内自由水通过多孔陶土壁与土壤水接触，经过交换后到达水势平衡，此时，从张力计读到的数值就是土壤水〔陶土头处〕的吸力值，也即为忽略重力势后的基质势的值，然后根据土壤含水率与基质势之间的关系〔土壤水特征曲线〕就可以确定出土壤的含水率〔3 〕电阻法〔Electricalresistance〕多孔介质的导电能力是同它的含水量以及介电常数有关的，如果忽略含盐的影响，水分含量和其电阻问是有确定关系的电阻法是将两个电极埋入土壤中，然后测出两个电极之间的电阻。
但是在这种情况下，电极与土壤的接触电阻有可能比土壤的电阻大得多。
因此采用将电极嵌入多孔渗水介质〔石膏、尼龙、玻璃纤维等〕中形成电阻块以解决这个问题(4 ) 中子法(Neutronscattering)中子法就是用中子仪测定土壤含水率中子仪的组成主要包括：一个快中子源，一个慢中子检测器，监测土壤散射的慢中子通量的计数器及屏蔽匣，测试用硬管等。
快中子源在土壤中不断地放射出穿透力很强的快中子，当它和氢原子核碰撞时，损失能量最大，转化为慢中子〔热中子〕，热中子在介质中扩散的同时被介质吸收，所以在探头周围，很快的形成了持常密度的慢中子云(5 ) r- 射线法(Gamma-rayattenuation)Y -射线法的根本原理是放射性同位素(现常用的是137Cs, 241Am) 发射的Y -射线法穿透土壤时，其衰减度随土壤湿容重的增大而提高。
烘干法土壤含水量计算公式

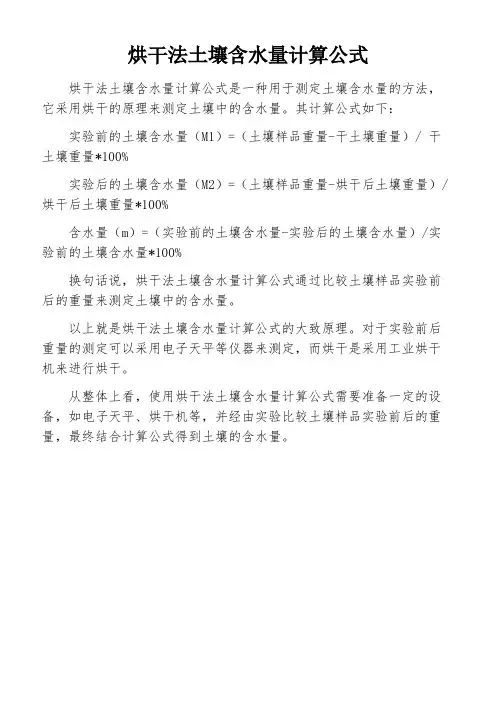

烘干法土壤含水量计算公式
烘干法土壤含水量计算公式是一种用于测定土壤含水量的方法，它采用烘干的原理来测定土壤中的含水量。
其计算公式如下：
实验前的土壤含水量（M1）=（土壤样品重量-干土壤重量）/ 干土壤重量*100%
实验后的土壤含水量（M2）=（土壤样品重量-烘干后土壤重量）/烘干后土壤重量*100%
含水量（m）=（实验前的土壤含水量-实验后的土壤含水量）/实验前的土壤含水量*100%
换句话说，烘干法土壤含水量计算公式通过比较土壤样品实验前后的重量来测定土壤中的含水量。
以上就是烘干法土壤含水量计算公式的大致原理。
对于实验前后重量的测定可以采用电子天平等仪器来测定，而烘干是采用工业烘干机来进行烘干。
从整体上看，使用烘干法土壤含水量计算公式需要准备一定的设备，如电子天平、烘干机等，并经由实验比较土壤样品实验前后的重量，最终结合计算公式得到土壤的含水量。
测定是否含水量的方法
测定是否含水量的方法
测定物质含水量的方法通常可以通过以下几种常用的实验方法来进行：
1. 干燥法：将待测物质放在恒温恒湿条件下放置一段时间，然后用天平称量物质的初始质量和之后的质量差异，质量的变化即为物质中水分的质量。
2. 烘干法：将待测物质置于高温环境下进行加热，使水分蒸发，然后用天平称量物质的初始质量和之后的质量差异，质量的变化即为物质中水分的质量。
3. 水分计法：使用专门的水分计设备来测定物质中的水含量，这种方法适用于精确测定含水量的需要。
4. Karl Fischer滴定法：使用Karl Fischer滴定方法可以测定物质中水的含量，该方法通过滴加含有化学试剂的媒介溶液到待测物质中，然后通过电位差的变化来测定水分量。
5. 红外线测定法：利用红外线技术可以测定物质中水的含量，水分的吸收和发射特征在红外线光谱中有明显的特征，通过测定这些特征可以确定物质中的水含量。
需要根据实际情况和实验要求选择合适的方法来进行含水量的测定。
含水量试验方法烘干法
含水量试验方法烘干法1 适用范围本方法适用于测定水泥、石灰、粉煤灰及无机结合料稳定材料的含水量。
2 仪器设备2.1 水泥、粉煤灰、生石灰粉、消石灰和消石灰粉、稳定细粒土2.1.1 烘箱：量程不小于110℃，控温精度为±12℃。
2.1.2 铝盒：直径约50mm，高25～30mm。
2.1.3 电子天平：量程不小于150g，感量0.01g。
2.1.4 干燥器：直径200～250 mm，并用硅胶做干燥剂①。
注①：用指示硅胶做干燥剂，而不用氯化钙。
因为许多粘土烘干后能从氯化钙中吸收水分。
2.2 稳定中粒土2.2.1 烘箱：同2.1.1以上。
500g铝盒：能放样品2.2.22.2.3 电子天平：量程不小于1000g，感量0.1g。
2.2.4 干燥器：同2.1.4。
2.3 稳定粗粒土2.3.1 烘箱：同2.1.1。
2.3.2 大铝盒：能放样品2OOOg以上。
2.3.3 电子天平：量程不小于3000g，感量0.lg。
2.3.4 干燥器：同2.1.4。
3 试验步骤3.1 水泥、粉煤灰、生石灰粉、消石灰和消石灰粉、稳定细粒土3.1.1 取清洁干燥的铝盒，称其质量m，并精确至10.01g；取约50g试样（对生石灰粉、消石灰和消石灰粉取100g），经手工木锤粉碎后松放在铝盒中，应尽快盖上盒盖，尽量避免水分散失，称其质量m，并精确至0.01g。
23.1.2 对于水泥稳定材料，将烘箱温度调到11O℃；对①待烘箱达到设定的温度后，105，于其他材料将烘箱调到℃。
取下盒盖，并将盛有试样的铝盒放在盒盖上，然后一起放人烘箱中进行烘干，需要的烘干时间随试样种类和试样数量而改变。
当冷却试样连续两次称量的差（每次间隔4h）不超过②时，即认为样品已烘干。
原试样质量的0.1%烘干后，从烘箱中取出盛有试样的铝盒，并将3.1.3盒盖盖紧。
③。
然3.1.4 将盛有烘干试样的铝盒放人干燥器内冷却。
0.01gm后称铝盒和烘干试样的质量，并精确至 3注①：某些含有石膏的土在烘干时会损失其结晶水，用％石膏对含水量的影响1此方法测定对其含水量有影响。
含水量的测定方法
含水量的测定方法嘿，咱今儿就来聊聊含水量的测定方法！你说这水啊，那可真是无处不在，就像咱生活里那些稀松平常却又至关重要的东西。
那怎么测定含水量呢？咱先来说说烘干法。
就好比烤面包一样，把要测的东西放进去烘干，烘掉水分，然后一称，嘿，前后的重量差不就是水的重量嘛！这多简单直接呀。
想象一下，就像你把湿衣服挂在太阳下面晒，等晒干了，那失去的重量不就是水嘛。
还有一种方法叫卡尔·费休法。
这名字听着挺高大上吧？其实也不难理解。
就好像是一个专门找水的小侦探，能把水给精准地揪出来。
它通过一些化学反应来测定水的含量，可神奇了呢！再说说比重法。
这就像是比较两个东西的轻重一样。
通过测量物质的比重变化，就能知道里面水的多少啦。
然后是红外线吸收法。
红外线就像一双敏锐的眼睛，能一下子看到水的存在，然后告诉我们水有多少。
是不是很厉害呀？这些方法各有各的特点和用处。
就好像不同的工具，有的适合在这个场合用，有的适合在那个场合用。
咱得根据具体情况来选择合适的方法。
比如说，要是东西比较容易烘干，那烘干法就挺好用；要是要求很精确，卡尔·费休法可能就更合适。
在实际操作中，可得认真仔细哦。
就像做饭一样，调料放多放少都会影响味道。
测含水量也是，稍有不慎，结果可能就不准确啦。
你说这含水量的测定是不是挺有意思的？它关系到好多方面呢。
比如建筑材料，要是含水量不对，那房子盖起来能结实吗？还有食品，含水量不合适，口感和保存时间都会受影响。
所以啊，咱可得重视这含水量的测定。
别小看它，它可是能在很多地方发挥大作用的呢！咱得把这些方法掌握好，就像掌握一门手艺一样。
这样，不管遇到什么情况，咱都能准确地知道含水量是多少，心里有底呀！你说是不是这个理儿？。
水分的测定方法2篇

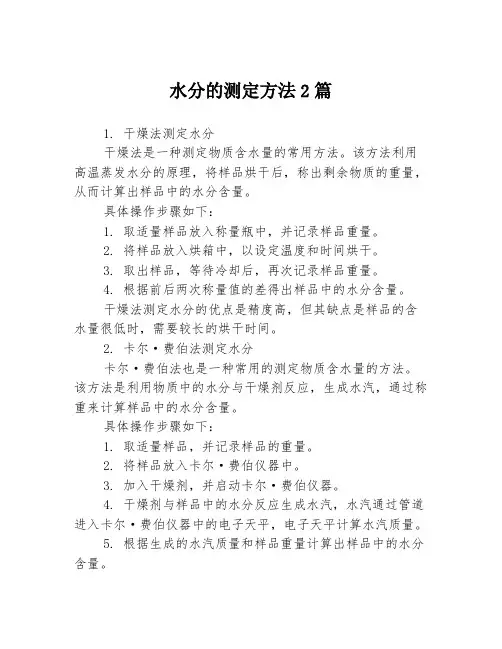

水分的测定方法2篇
1. 干燥法测定水分
干燥法是一种测定物质含水量的常用方法。
该方法利用高温蒸发水分的原理，将样品烘干后，称出剩余物质的重量，从而计算出样品中的水分含量。
具体操作步骤如下：
1. 取适量样品放入称量瓶中，并记录样品重量。
2. 将样品放入烘箱中，以设定温度和时间烘干。
3. 取出样品，等待冷却后，再次记录样品重量。
4. 根据前后两次称量值的差得出样品中的水分含量。
干燥法测定水分的优点是精度高，但其缺点是样品的含水量很低时，需要较长的烘干时间。
2. 卡尔·费伯法测定水分
卡尔·费伯法也是一种常用的测定物质含水量的方法。
该方法是利用物质中的水分与干燥剂反应，生成水汽，通过称重来计算样品中的水分含量。
具体操作步骤如下：
1. 取适量样品，并记录样品的重量。
2. 将样品放入卡尔·费伯仪器中。
3. 加入干燥剂，并启动卡尔·费伯仪器。
4. 干燥剂与样品中的水分反应生成水汽，水汽通过管道进入卡尔·费伯仪器中的电子天平，电子天平计算水汽质量。
5. 根据生成的水汽质量和样品重量计算出样品中的水分含量。
卡尔·费伯法测定水分的优点是测量快速，且适用于含
水量低的样品。
但是，该方法需要使用专门的卡尔·费伯仪器，并且仪器本身价格较高，不适合小型实验室使用。
含水量测试方法
含水量测试方法
一、概述
含水量是土的基本物性指标之一。
它反映土的状态，它的变化将使土的一系列力学性质随之而异；它又是计算土的干容重、孔隙比、饱和度等项指标的根据。
土的含水量除用于上述目的外，也是土工建筑物施工质量控制的依据。
为了加快测定含水量的速度，适应工程建设的要求，近年来，有不少单位研究试用一些快速测定含水量的方法。
二、测试方法的选择
含水量的测试方法很多，为了做到室内野外相结合，选用下列方法：
1．烘干法
将试样放在温度能保持在100～105℃的电热烘箱中烘至恒重，是测定含水量的通用标准方法，精度高，应用广。
为了缩短烘焙时间，可采用红外线烘箱；红外线热效应较一般电炉的效能高，土样内部与外部的水分可同时蒸发，故干燥效果较好。
2．酒精燃烧法
在试样中加入酒精，利用酒精在土上燃烧，使土中水分蒸发，将土样烤干，是快速测定法中较准确的一种，适用于没有烘箱或土样较少的情况。
3．炒干法
用火炉(电炉或炭炉)将试样炒干，适用于砂性土及含砾较多的土。
4．比重法
是根据比重试验而来的，测定湿土体积，估计土粒比重，间接计算土的含水量。
由于试验时没有考虑温度的影响，所得结果准确度较差，土内气体能否充分排出直接影响试验成果的精度，故此法仅适用于砂性土。
5．实容积法
是根据波义尔一马略特定律设计的速测含水量仪。
它是通过测定土中固相和液相的体积，取土的经验比重值，换算出土的含水量。
它与比重法相似，但适用于粘性土。
以上含水量测定方法除烘干法外，均属快速测定且精度基本上符合要求。
水分测定——烘干法.
烘干法
利用水分在常压、100℃温度下转变为气态而
一、原理
挥散的特性，将供试品在100～105℃下连续干燥， 挥尽其中的水分，根据减失的重量，即可计算出 相应的水分含量（%）。 本法适用于不含或含少含挥发性成分的药品。
二、仪器与用具 xxxxxx
扁型称量瓶 烘箱（最高温300℃，控制精度±1℃） 干燥器（底层放有干燥剂） 分析天平（感量0.1mg） 牛角匙 坩埚钳 计时钟等
三、试药与试液 xxxxxx
干燥器中常用的干燥剂为变色硅胶。
四、操作方法
取供试品2～5g， 平铺于恒重 称量瓶中 开启瓶盖 100～105℃ 干燥5小时 盖好瓶盖，移置 干燥器中，放冷 30分钟
精密称定
根据减失重量， 计算供试品中 含水量（%）
上述温度干燥 1小时放冷， 称重至恒重
精密称定
五、注意事项
七、结果判定 xxxxxx
计算结果，按有效数字修约规则修约，使 与标准中规定限度有效数位一致， 其数值小于或等于限度时，判为符合规定； 否则，判为不符合规定。
谢谢 ！
制作人 徐国锋
xxxxxx三试药与试液平铺于恒重称量瓶中精密称定开启瓶盖100105干燥5小温度干燥1小时放冷称重至恒重根据减失重量计算供试品中含水量四操作方法扁型称干燥至恒重量瓶应先干燥至恒重
《中药制剂分析》
水分测定法—烘干法
烘干法
甲苯法
水分测定法 减压干燥法
气相色谱法
减失重量为1%以上者应平行试验2份。
六、记录与计算
1.记录
需记录分析天平型号、干燥条件（包括温度、干燥时 间等）、各次称量（失重1%以上者应平行试验2次）、 恒重数据（空称量瓶重及其恒重值、取样量、干燥后 恒重值）等。
含水量试验步骤
土的含水量试验方法含水量定义为土中自由水的质量与土粒质量之比的百分数，一般认为在100℃-110℃温度下能将土中自由水蒸发掉。
烘干法烘干法是测定含水量的标准方法，适用于粘质土、粉质土、砂类土和有机质土类。
1.仪器设备（1）烘箱：可采用电热烘箱或温度能保持105℃-110℃的其他能源烘箱，也可用红外线烘箱。
（2）天平：感量0.01g。
（3）其他：干燥器、称量盒等。
2．试验步骤（1）取具有代表性试样，细粒土15-30g，砂类土、有机土为50g，放人称量盒内，立即盖好盒盖，称质量。
称量时，可在天平一端放上与该称量盒等质量的砝码，移动天平游码，平衡后称量结果即为湿土质量。
（2）揭开盒盖，将试样和盒放入烘箱内，在温度105℃-110℃恒温下烘干。
烘干时间对细粒上不得少于8h，对砂类土不得少于6h。
对含有机质超过5％的土，应将温度控制在65℃-70℃的恒温下烘干。
（3）将烘干后的试样和盒取出，放人干燥器内冷却（一般只需0.5-1h即可。
冷却后盖好盒盖，称质量，准确至0.01g。
3.结果整理4.精密度和允许差本试验须进二次平行测定，取其算术平均值，允许平行差值应符合要求。
对于粗粒土，称量盒可采用铝制饭盒、瓷盆导，相应的土样也应多些。
酒精燃烧法在土样中加入酒精，利用酒精能在土上燃烧，使土中水分蒸发，将土样烘干。
一般应烧三次，本法是快速测定法中较准确的一种，现场测试中用的较多。
1.仪器设备（1）称量盒。
(2) 天平：感量0，01g（3）酒精：纯度95％。
（4）滴管、火柴、调土刀等。
2．试验步骤（1）取代表性试样（粘质土5-10g，砂类土20-30g）放人称量盒内，称湿土质量。
（2）用滴管将酒精注入放有试样的称量盒中，直至盒中出现自由液面为止。
为使酒精在试样中充分混合均匀，可将盒底在桌面上轻轻敲击。
（3）点燃盒中酒精，燃至火焰熄灭。
(4）将试样冷却数分钟，按第2、3步的方法重新燃烧两次。
（5）待第三次火焰熄灭后，盖好盒盖，立即称干土质量，准确至0.1。
土的含水率试验
土的含水率试验一、土的含水率试验(烘干法)实验说明与注意事项:(1)含水率试验以烘干法为室内的标准方法，精度高，应用广。
(2)试样烘至恒重所需的时间与取土数量有关。
规定细粒土为15-30g，细粒土宜烘8-10h，砂类土因持水性差，颗粒大小相差悬殊，水分变化不大，所以试样应多取一些，取50g，对砂类土宜烘6-8h。
对有机质含量超过5%的土，因土质不均匀，采用烘干法时，除注明有机质含量外，亦应取50g。
0(3)一般认为土在105-110C温度下能将土中部分结晶水和自由水蒸发掉，对0于石膏土来说，若将土的烘干温度定在110C左右，对含石膏土会失去结晶水，0用此方法测定其含水率有影响。
如果土中有石膏，则试样应该在不超过80C 的温度下烘干，并要烘12-15h。
0(4)有机质土在105-110C温度下经长时间烘干后，有机质特别是腐殖酸会在烘干过程中逐渐分解而不断损失，使测得的含水率比实际的含水率大，土中有机0质含量越高，误差越大。
故对有机质含量超过5%的土，规定在60-70C恒温下进行烘干，干燥12-15h为好。
(5)烘干期间烘箱不应频繁开启，以免影响箱内温度。
水分较多的土，不应与接近烘干的土在一个烘箱内烘。
因烘箱底层温度较高，故试样应距底层有一定的距离。
将称量盒校正恒重后，简化了试验过程中反复测量称量盒的手续。
但使用一定时间后称量盒的质量常有变化，因此一般半年需要校正一次，以保证试验精度。
二、土的含水率试验(酒精燃烧法)实验说明与注意事项:(1)本实验法在现场测试规程中用的较多。
取代表性试验时，砂类土数量应多于黏质土。
酒精纯度要求达95%。
(2)对有机质土其有机成分会燃烧，这样所测含水率会偏大。
测定结果将与含水率定义不符。
(3)一般酒精应烧三次，为使酒精在试验中充分混合均匀，可将盒底在桌面上轻轻敲击。
(4)根据经验得知，用酒精燃烧法测量土的含水率的准确度与土类有关。
用酒精法测砂的含水量时，所得结果于烘干法的结果相符。
105度烘干法测定水分
105度烘干法测定水分
105度烘干法测定水分是常用的标准方法，适用于测定土壤、植物、谷物种子等含水量的测定。
具体步骤如下：
1. 采集具有代表性的样品，并确保样品具有足够的数量，以满足实验的要求。
2. 将样品放入称量铝盒中，记录铝盒的初始质量。
3. 将装有样品的铝盒放入105℃的恒温烘箱中，烘干一定时间。
一般而言，烘干时间根据样品的性质和数量而定，通常为2\~4小时。
4. 取出铝盒，冷却至室温后，称量铝盒和干样品的质量。
5. 计算水分的质量，并计算水分的质量分数。
需要注意的是，在采集样品时，应充分注意样品的代表性，避免出现误差。
此外，在烘干过程中，应保持烘箱内的温度稳定，以避免对测量结果造成影响。
以上是105度烘干法测定水分的基本步骤，具体的操作方法可能因实验要求和样品性质而有所不同。
在进行实验时，应遵循实验室的安全操作规程，并确保实验结果的准确性和可靠性。
含水量实验方法
含水量实验方法（烘干法）实验步骤：水泥、粉煤灰、生石灰粉和消石灰粉、稳定细粒土取清洁干燥的铝盒，称其质量m1，并精确至0.01g；取约50g试样（对生石灰粉、消石灰和消石灰粉取100g），经手工木锤粉碎后松放在铝盒中，应尽快盖上盒盖，尽量避免水分散失，称其质量m2，并精确至0.01g.对于水泥稳定材料，将烘箱温度调到110℃;对于其他材料，将烘箱调到105℃。
待烘箱达到设定的温度后，取下盒盖，并将盛有试样的铝盒放在盒盖上，然后放进烘箱中进行烘干，需要烘干的时间随试样种类和试样数量而改变。
当冷却试样连续两次称量的差（每次间隔4h）不超过原试样质量的0.1%时，即认为样品已烘干。
烘干后，从烘箱中取出盛有试样的铝盒，并将盒盖盖紧。
将盛有烘干试样的铝盒放入干燥器内冷却，然后称铝盒和烘干试样的质量的m3，并精确至0.01g。
稳定中粒土取清洁干燥的铝盒，称其质量m1，并精确至0.1g。
取500g 试样（至少300g）经粉碎后松放在铝盒中，盖上盒盖，称其质量m2，并精确至0.1g。
对于水泥稳定材料，将烘箱温度调到110℃；对于其他材料，将烘箱调到105℃。
待烘箱达到设定的温度后，取下盒盖，并将盛有试样的铝盒放在盒盖上，然后一起放入烘箱中进行烘干，需要的烘干时间随土类和试样数量而改变，当冷却试样连续两次称量的差（每次间隔4h）不超过原试样的质量的0.1%时，即认为样品已烘干。
烘干后，从烘箱中取出盛有试样的铝盒，并将盒盖盖紧，放置冷却。
称铝盒和烘干试样的质量m3，并精确至0.1g。
对于水泥稳定材料，将烘箱温度调到110℃，对于其他材料，将烘箱调到105℃，待烘箱达到设定的温度后，取下盒盖，并将盛有试样的铝盒放在盒盖上，然后一起放入烘箱中进行烘干，需要的烘干时间随土类和试样数量而改变，当冷却试样连续两次称量的差（每次间隔4h）不超过原试样质量的0.1%时，即认为样品已烘干。
烘干后，从烘箱中取出盛有试样的铝盒，并将盒盖盖紧，放置冷却。
试验一 含水量试验
试验一：含水量试验一、概述土的含水量是指土在温度105～110℃下烘到恒重时所失去的水质量与达到恒重后干土质量的比值，以百分数表示。
含水量是土的基本物理性质指标之一，它反映了土的干、湿状态。
含水量的变化将使土物理力学性质发生一系列的变化，它可使土变成半固态、可塑状态或流动状态，可使土变成稍湿状态、很湿状态或饱和状态，也可造成土在压缩性和稳定性上的差异。
含水量还是计算土的干密度、孔隙比、饱和度、液性指数等不可缺少的依据，也是建筑物地基、路堤、土坝等施工质量控制的重要指标。
二、试验方法及原理含水量试验方法有烘干法、酒精燃烧法、比重法、碳化钙气压法、炒干法等，其中以烘干法为室内试验的标准方法。
(一) 烘干法烘干法是将试样放在温度能保持105～110℃的烘箱中烘至恒重的方法，是室内测定含水量的标准方法。
1. 仪器设备(1) 保持温度为105～110℃的自动控制电热恒温烘箱或沸水烘箱、红外烘箱、微波炉等其他能源烘箱；(2) 称量200g 、最小分度值0.01g 的天平； (3) 装有干燥剂的玻璃干燥缸； (4) 恒质量的铝制称量盒。
2. 操作步骤(1) 从土样中选取具有代表性的试样15～30g(有机质土、砂类土和整体状构造冻土为50g)，放入称量盒内，立即盖上盒盖，称盒加湿土质量，准确至0.01g 。
(2) 打开盒盖，将试样和盒一起放入烘箱内，在温度105～110℃下烘至恒量。
试样烘至恒量的时间，对于粘土和粉土宜烘8～10h ，对于砂土宜烘6～8h 。
对于有机质超过干土质量5%的土，应将温度控制在65～70℃的恒温下进行烘干。
(3) 将烘干后的试样和盒从烘箱中取出，盖上盒盖，放入干燥器内冷却至室温。
(4) 将试样和盒从干燥器内取出，称盒加干土质量，准确至0.01g 。
3. 成果整理按式(1-1)计算含水量：%1000221⨯--=m m m m ω （1-1）式中 ω ——含水量(%)，精确至0.1%； m 1——称量盒加湿土质量( g )； m 2——称量盒加干土质量( g )； m 0——称量盒质量(g)。
土壤含水量的测定(烘干法)
土壤含水量的测定（烘干法）进行土壤水分含量的测定有两个目的：一是为了解田间土壤的实际含水状况，以便及时进行灌溉、保墒或排水，以保证作物的正常生长；或联系作物长相、长势及耕栽培措施，总结丰产的水肥条件；或联系苗情症状，为诊断提供依据。
二是风干土样水分的测定，为各项分析结果计算的基础。
前一种田间土壤的实际含水量测定，目前测定的方法很多，所用仪器也不同，在土壤物理分析中有详细介绍，这里指的是风干土样水分的测定。
风干土中水分含量受大气中相对湿度的影响。
它不是土壤的一种固定成分，在计算土壤各种成分时不包括水分。
因此，一般不用风干土作为计算的基础，而用烘干土作为计算的基础。
分析时一般都用风干土，计算时就必须根据水分含量换算成烘干土。
测定时把土样放在105～110℃的烘箱中烘至恒重，则失去的质量为水分质量，即可计算土壤水分百分数。
在此温度下土壤吸着水被蒸发，而结构水不致破坏，土壤有机质也不致分解。
下面引用国家标准《土壤水分测定法》。
2.3.1适用范围本标准用于测定除石膏性土壤和有机土（含有机质20%以上的土壤）以外的各类土壤的水分含量。
2.3.2方法原理土壤样品在105±2℃烘至恒重时的失重，即为土壤样品所含水分的质量。
2.3.3仪器设备①土钻；②土壤筛：孔径1mm；③铝盒：小型直径约40mm，高约20mm；大型直径约55mm，高约28mm；④分析天平：感量为0.001g和0.01g；⑤小型电热恒温烘箱；⑥干燥器：内盛变色硅胶或无水氯化钙。
2.3.4试样的选取和制备2.3.4.1风干土样选取有代表性的风干土壤样品，压碎，通过1mm 筛，混合均匀后备用。
2.3.4.2新鲜土样在田间用土钻取有代表性的新鲜土样，刮去土钻中的上部浮土，将土钻中部所需深度处的土壤约20g，捏碎后迅速装入已知准确质量的大型铝盒内，盖紧，装入木箱或其他容器，带回室内，将铝盒外表擦拭干净，立即称重，尽早测定水分。
2.3.5测定步骤2.3.5.1风干土样水分的测定将铝盒在105℃恒温箱中烘烤约2h，移入干燥器内冷却至室温，称重，准确到至0.001g。
叶片含水量测定方法
叶片含水量测定方法一、烘干称重法。
这可是个比较经典的方法哦。
先把叶片采下来，要小心点采呀，就像对待小宝贝一样。
采下的叶片呢，称一下它最初的重量，记好这个数值，这就是叶片的鲜重啦。
然后把叶片放到烘箱里，温度大概设置在80℃ - 105℃之间就好。
这个时候叶片就像在做一场干燥的小旅行，水分一点点被烘干。
等叶片完全烘干后，再称一下重量，这就是干重啦。
那叶片的含水量就可以用公式算出来：含水量 =（鲜重 - 干重）÷鲜重×100%。
这个方法虽然有点小麻烦，但是很准确呢。
二、水分仪测定法。
现在科技发达啦，有专门的水分仪可以用。
把叶片放在水分仪的测量部位，就像给叶片做个小体检一样。
水分仪就会直接显示出叶片的含水量。
这个方法超级方便，就像魔法一样，一下子就知道结果了。
不过呢，水分仪可能比较贵，如果不是经常测定的话，买一个可能有点小奢侈。
三、甲苯蒸馏法。
这个方法也挺有趣的。
把叶片和甲苯放在一起加热蒸馏。
在这个过程中，叶片里的水分就会随着甲苯一起被蒸馏出来。
然后通过一些计算就能得出叶片的含水量啦。
不过这个方法要用到甲苯，甲苯可是有点小危险的，有毒性呢，操作的时候一定要在通风良好的地方，还要特别小心，就像走在有小陷阱的路上一样，得小心翼翼的。
不管用哪种方法，我们都是为了了解叶片的含水量这个小秘密。
这对于研究植物的生长、健康状况可是很重要的呢。
就像我们了解自己身体里的水分一样重要。
不同的植物叶片可能含水量也不一样，就像不同的人性格不同一样。
有的植物叶片可能含水量高，摸起来水灵灵的，就像小娃娃的脸蛋；有的可能含水量低，就显得有点干巴巴的。
通过这些测定方法，我们就能更好地照顾这些植物朋友啦。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
含水量试验方法烘干法
1 适用范围
本方法适用于测定水泥、石灰、粉煤灰及无机结合料稳定材料的含水量。
2 仪器设备
2.1 水泥、粉煤灰、生石灰粉、消石灰和消石灰粉、稳定细粒土
2.1.1 烘箱：量程不小于110℃，控温精度为±12℃。
2.1.2 铝盒：直径约50mm，高25～30mm。
2.1.3 电子天平：量程不小于150g，感量0.01g。
2.1.4 干燥器：直径200～250 mm，并用硅胶做干燥剂①。
注①：用指示硅胶做干燥剂，而不用氯化钙。
因为许多粘土烘干后能从氯化钙中吸收水分。
2.2 稳定中粒土
2.2.1 烘箱：同2.1.1
2.2.2 铝盒：能放样品500g以上。
2.2.3 电子天平：量程不小于1000g，感量0.1g。
2.2.4 干燥器：同2.1.4。
2.3 稳定粗粒土
2.3.1 烘箱：同2.1.1。
2.3.2 大铝盒：能放样品2OOOg以上。
2.3.3 电子天平：量程不小于3000g，感量0.lg。
2.3.4 干燥器：同2.1.4。
3 试验步骤
3.1 水泥、粉煤灰、生石灰粉、消石灰和消石灰粉、稳定细粒土
3.1.1 取清洁干燥的铝盒，称其质量m1，并精确至0.01g；取约50g试样（对生石灰粉、消石灰和消石灰粉取100g），经手工木锤粉碎后松放在铝盒中，应尽快盖上盒盖，尽量避免水分散失，称其质量m2，并精确至0.01g。
3.1.2 对于水泥稳定材料，将烘箱温度调到11O℃；对于其他材料①，将烘箱调到105℃。
待烘箱达到设定的温度后，取下盒盖，并将盛有试样的铝盒放在盒盖上，然后一起放人
烘箱中进行烘干，需要的烘干时间随试样种类和试样数量而改变。
当冷却试样连续两次称量的差（每次间隔4h）不超过原试样质量的0.1%②时，即认为样品已烘干。
3.1.3 烘干后，从烘箱中取出盛有试样的铝盒，并将盒盖盖紧。
3.1.4 将盛有烘干试样的铝盒放人干燥器内冷却③。
然后称铝盒和烘干试样的质量m3，并精确至0.01g。
注①：某些含有石膏的土在烘干时会损失其结晶水，用此方法测定对其含水量有影响。
每1％石膏对含水量的影响约为0.2%。
如果土中有石膏，则试样应该在不超过80℃的温度下烘干，并可能要烘更长的时间。
注②:对于大多数土，通常烘干16～24h就足够了。
但是，某些土或试样数量过多或试样很潮湿，可能需要烘更长的时间。
烘干的时间也与烘箱内试样的总质量、烘箱的尺寸及其通风系统的效率有关。
注③：如铝盒的盖密闭，而且试样在称量前放置时间较短，则可以不放在干燥器中冷却。
3.2 稳定中粒土
3.2.1 取清洁干燥的铝盒，称其质量m1，并精确至0.1g。
取500g试样（至少300g)经粉碎后松放在铝盒中，盖上盒盖，称其质量m2，并精确至0.lg。
3.2.2 对于水泥稳定材料，将烘箱温度调到110℃；对于其他材料，将烘箱调到105℃。
待烘箱达到设定的温度后，取下盒盖，并将盛有试样的铝盒放在盒盖上，然后一起放入烘箱中进行烘干，需要的烘干时间随土类和试样数量而改变。
当冷却试样连续两次称量的差（每次间隔4h)不超过原试样质量的0.1％时，即认为样品已烘干。
3.2.3 烘干后，从烘箱中取出盛有试样的铝盒，并将盒
盖盖紧，放置冷却。
3.2.4 称铝盒和烘干试样的质量m3，并精确至0.lg。
3.3 稳定粗粒土
3.3.1 取清洁干燥的铝盒，称其质量m1，并精确至0.1g。
取2000g试样经粉碎后松放在铝盒中，盖上盒盖，称其质量m2，并精确至0.lg。
3.3.2 对于水泥稳定材料，将烘箱温度调到110℃；对于其他材料，将烘箱调到105℃。
待烘箱达到设定的温度后，取下盒盖，并将盛有试样的铝盒放在盒盖上，然后一起放人烘箱中进行烘干，需要的烘干时间随土类和试样数量而改变。
当冷却试样连续两次称量的差（每次间隔4h)不超过原试样质量的0.1％时，即认为样品已烘干。
3.3.3 烘干后，从烘箱中取出盛有试样的铝盒，并将盒盖盖紧，放置冷却。
3.3.4称铝盒和烘干试样的质量m 3，并精确至0.lg 。
4 计算
用式（T 0801-1)计算无机结合料稳定材料的含水量。
100m -m m 1
332⨯-=m w （T 0801-1) 式中：w 无机结合料稳定材料的含水量（％）；
M 1—铝盒的质量（g ）；
m 2—铝盒和湿稳定材料的合计质量（g ）；
m 3—铝盒和干稳定材料的合计质量（g ）。
5 结果整理
本试验应进行两次平行测定，取算术平均值，保留至小数点后两位。
允许重复性误差应符合表T 0801-1的要求。
表T 0801-1 含水量测定的允许重复性误差值
含水量（％）
允许误差
（％）含水量（％）
允许误差
（％）
≤7 ≤0.5 ＞40 ≤2 ＞7，≤40 ≤1
（1）击实试验
击实试验检测2-4人，用时3-5小时。
