N沟道和P沟道MOS管工作原理
p沟道mos管工作原理
p沟道mos管工作原理
P沟道MOS管是一种基于MOS（金属-氧化物半导体）技术
的半导体器件。
它的工作原理与N沟道MOS管类似，但是由
于材料性质的不同，它的载流子是正电荷。
当漏极得到负电压时，荷载注入到P沟道中，形成了一个正
电荷区。
当控制电压施加在栅极上时，此时栅极与沟道中的荷载形成导体-绝缘体-导体（MOS）结构，栅极与正电荷相吸引，电场形成顺着P沟道的方向弯曲。
一旦电场弯曲到一个特定
的临界值，它会形成沟道处的反向PN结，从而导致P沟道中
电子的注入。
注入电子的数目和栅极电压之间存在一个相对线性关系，这就是P沟道MOS管在其线性区域的工作原理。
P
沟道MOS管也有饱和区域，此时沟道上的电荷是饱和的。
P沟道MOS管是一种低功耗的器件，与N沟道MOS管相比，它的公用元件电容较小，这意味着它的切换速度可以更快。
与此同时，由于它使用的是正电荷载流子，因而它可以达到更高的特征电流密度。
总之，P沟道MOS管的工作原理可简要概括为：施加负漏极
电阻，形成P沟道中的负载荷，施加正栅・极电压，并控制
栅电压以形成MOS结构，从而在P沟道中形成反向PN结及
注入电子，进而控制沟道导通和截止。
p沟道mos管工作原理
p沟道mos管工作原理P沟道MOS管（P-Channel MOSFET）是一种金属氧化物半导体场效应管（MOSFET），它的工作原理与N沟道MOS管相反。
P沟道MOS管使用P型半导体作为通道，控制电流的大小来实现开关功能。
在本文中，我将详细介绍P沟道MOS管的工作原理。
P沟道MOS管由三个重要部分组成：栅极（G），源极（S）和漏极（D）。
源极和漏极之间的导电通道受栅极对极性的控制。
当栅极电压为正时，与栅极相连的P型半导体区域中的电子被排斥，形成一个正电荷区域，这个电荷区域阻止了电子流经通道，因此导电通道关闭。
当栅极电压为负时，正电荷区域被电子填充，导电通道打开。
使用P沟道MOS管时，栅极电压的高低决定了导电通道的开闭。
当栅极电压小于通道中的源极电压时，导电通道是关闭的，不会允许电流流过。
当栅极电压升高时，导电通道开始打开，允许电流从源极流向漏极。
因此，P沟道MOS管可以看作是一个控制着漏极电流的开关。
在MOSFET中，栅极电压的变化会带来漏极电流的变化。
当栅极电压较高时，导电通道打开，大量电流可以从源极流向漏极。
然而，过高的栅极电压会导致电击穿现象，可能损坏MOSFET。
因此，设计电路时必须确保栅极电压不会超过推荐的最大值。
另一个影响P沟道MOS管工作的重要参数是阈值电压（Vth）。
阈值电压是指栅极电压与源极电压之间的电压差，这个电压差将决定导电通道打开的程度。
根据P沟道MOS管的工作原理，当栅极电压低于阈值电压时，导电通道将处于关闭状态，不会有电流流经。
当栅极电压高于阈值电压时，导电通道打开，允许电流流经。
除了栅极电压和阈值电压外，漏源漏极电流（Id）也是P沟道MOS管的重要工作参数。
漏源电流是在栅极和源极之间的电流，它的大小取决于栅极电压和源极电压之间的电势差。
总而言之，P沟道MOS管使用P型半导体作为导电通道，控制栅极电压来开关导电通道。
当栅极电压为正时，导电通道关闭，不允许电流流经。
当栅极电压为负时，导电通道打开，允许电流流经。
N沟道和P沟道MOS管工作原理
N沟道和P沟道MOS管工作原理N沟道MOSFET（NMOS）的工作原理是利用负电压加在接近沟道区域的电极上，形成一个负电荷区域，使电子在沟道内移动。
当NMOS的栅极电压高于沟道电压时，电子将被吸引到NMOS的沟道区域。
这将导致沟道中的电子数量增加，形成一个导电通道。
电子通过沟道流动时，NMOS处于导电状态，可将电流从源极到漏极引导。
当栅极电压低于沟道电压时，电子无法通过沟道流动，NMOS处于截止状态。
P沟道MOSFET（PMOS）的工作原理则相反。
利用正电压加在接近沟道区域的电极上，形成一个正电荷区域，吸引电子从沟道区域离开。
当PMOS的栅极电压低于沟道电压时，电子将被吸引到PMOS的沟道区域。
这将导致沟道中的电子数量减少，形成一个导电通道。
电子通过沟道流动时，PMOS处于导电状态，可将电流从漏极到源极引导。
当栅极电压高于沟道电压时，电子无法通过沟道流动，PMOS处于截止状态。
NMOS和PMOS的主要区别在于沟道区域的掺杂类型。
NMOS的沟道区域是正掺杂的P型半导体，而PMOS的沟道区域是负掺杂的N型半导体。
这种不同的掺杂类型导致了不同的工作原理和电子流动方式。
MOSFET是现代集成电路中最常用的晶体管结构之一、它具有高度的集成度、低功耗和控制灵活性，广泛应用于数字电路和模拟电路中。
在数字电路中，NMOS和PMOS通常用于构建逻辑门电路，如与门、或门和非门。
在模拟电路中，MOSFET经常用作可变电阻、放大器和开关等各种功能的基本构建单元。
总之，N沟道和P沟道MOSFET的工作原理是通过施加电场来控制沟道区域的电子流动，从而实现电流的导通和截止。
这种电场效应的工作方式使得MOSFET能够在集成电路中发挥重要的作用。
N沟道和P沟道MOS管
MOS/CMOS集成电路简介及N沟道MOS管和P沟道MOS管在实际项目中，我们基本都用增强型mos管，分为N沟道和P沟道两种。
我们常用的是NMOS，因为其导通电阻小，且容易制造。
在MOS管原理图上可以看到，漏极和源极之间有一个寄生二极管。
这个叫体二极管，在驱动感性负载（如马达），这个二极管很重要。
顺便说一句，体二极管只在单个的MOS管中存在，在集成电路芯片内部通常是没有的。
1.导通特性NMOS的特性，Vgs大于一定的值就会导通，适合用于源极接地时的情况（低端驱动），只要栅极电压达到4V或10V就可以了。
PMOS的特性，Vgs小于一定的值就会导通，适合用于源极接VCC时的情况（高端驱动）。
但是，虽然PMOS可以很方便地用作高端驱动，但由于导通电阻大，价格贵，替换种类少等原因，在高端驱动中，通常还是使用NMOS。
2.MOS开关管损失不管是NMOS还是PMOS，导通后都有导通电阻存在，这样电流就会在这个电阻上消耗能量，这部分消耗的能量叫做导通损耗。
选择导通电阻小的MOS管会减小导通损耗。
现在的小功率MOS管导通电阻一般在几十毫欧左右，几毫欧的也有。
MOS在导通和截止的时候，一定不是在瞬间完成的。
MOS两端的电压有一个下降的过程，流过的电流有一个上升的过程，在这段时间内，MOS管的损失是电压和电流的乘积，叫做开关损失。
通常开关损失比导通损失大得多，而且开关频率越高，损失也越大。
导通瞬间电压和电流的乘积很大，造成的损失也就很大。
缩短开关时间，可以减小每次导通时的损失；降低开关频率，可以减小单位时间内的开关次数。
这两种办法都可以减小开关损失。
3.MOS管驱动跟双极性晶体管相比，一般认为使MOS管导通不需要电流，只要GS电压高于一定的值，就可以了。
这个很容易做到，但是，我们还需要速度。
在MOS管的结构中可以看到，在GS，GD之间存在寄生电容，而MOS管的驱动，实际上就是对电容的充放电。
对电容的充电需要一个电流，因为对电容充电瞬间可以把电容看成短路，所以瞬间电流会比较大。
mos管p型跟n型对管控制原理

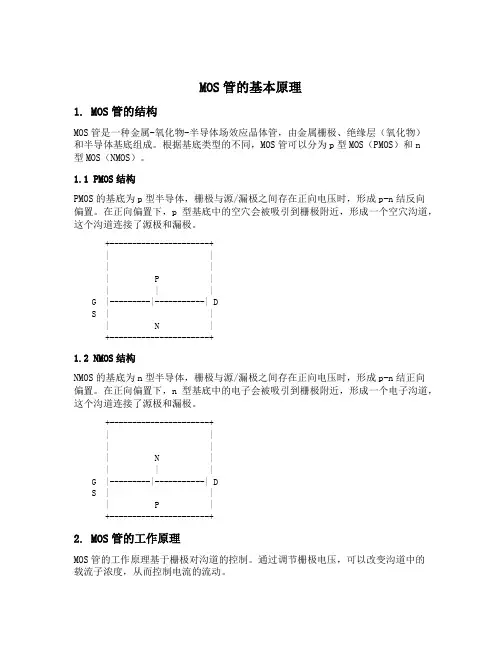

MOS管的基本原理1. MOS管的结构MOS管是一种金属-氧化物-半导体场效应晶体管，由金属栅极、绝缘层（氧化物）和半导体基底组成。
根据基底类型的不同，MOS管可以分为p型MOS（PMOS）和n型MOS（NMOS）。
1.1 PMOS结构PMOS的基底为p型半导体，栅极与源/漏极之间存在正向电压时，形成p-n结反向偏置。
在正向偏置下，p型基底中的空穴会被吸引到栅极附近，形成一个空穴沟道，这个沟道连接了源极和漏极。
+----------------------+| || || P || | |G |---------|-----------| DS | || N |+----------------------+1.2 NMOS结构NMOS的基底为n型半导体，栅极与源/漏极之间存在正向电压时，形成p-n结正向偏置。
在正向偏置下，n型基底中的电子会被吸引到栅极附近，形成一个电子沟道，这个沟道连接了源极和漏极。
+----------------------+| || || N || | |G |---------|-----------| DS | || P |+----------------------+2. MOS管的工作原理MOS管的工作原理基于栅极对沟道的控制。
通过调节栅极电压，可以改变沟道中的载流子浓度，从而控制电流的流动。
2.1 PMOS工作原理当栅极电压为负值时，PMOS处于截止状态。
此时，p型基底与源/漏极之间形成一个反向偏置的p-n结，使得沟道被截断，无法形成导电路径。
在负栅极电压下，PMOS中没有电流流动。
当栅极电压为正值时，PMOS处于放大状态。
正向偏置的p-n结使得沟道形成，并且允许空穴从源极流向漏极。
通过调节栅极电压的大小，可以控制沟道中空穴浓度的变化，从而改变源/漏极之间的电流。
2.2 NMOS工作原理当栅极电压为正值时，NMOS处于截止状态。
此时，n型基底与源/漏极之间形成一个正向偏置的p-n结，使得沟道被截断，无法形成导电路径。
N沟道和P沟道MOS管工作原理
N沟道和P沟道MOS管工作原理MOS管（Metal-Oxide-Semiconductor Field-Effect Transistor）是一种常用的半导体器件，由金属-氧化物-半导体结构组成。
其中，N沟道MOS管和P沟道MOS管是两种常用的MOS管类型。
它们的工作原理略有不同，下面将详细介绍。
一、N沟道MOS管（N-Channel MOSFET）工作原理：N沟道MOS管的基本结构由N型衬底、P型衬底上的N型沟道、P型栅极和绝缘层（通常为氧化硅SiO2）组成。
当沟道中间层没有加电压时，P型沟道区域导电能力强于N型衬底区域，因此MOS管处于截止状态。
当P型栅极施加正向电压时，沟道区域下方的内电场将使P型区域带有正电荷，形成沟道通过，MOS管进入导通状态。
这种情况下，栅极-源极之间的电压被称为V_DS，栅极-沟道之间的电压被称为V_GS。
N沟道MOS管的工作原理是基于场效应。
当栅极-沟道电压(V_GS)增大时，场效应电压将增大，导致沟道区域的电荷密度增加，电流也会随之增加。
当V_GS增大到一定值时，沟道的电阻下降到很小，电流将接近饱和状态。
因此，N沟道MOS管可以被视为可以控制电流的开关。
二、P沟道MOS管（P-Channel MOSFET）工作原理：P沟道MOS管的基本结构与N沟道MOS管类似，但其沟道区域是P型半导体，而栅极是N型半导体。
与N沟道MOS管相比，P沟道MOS管的工作原理相反。
当P沟道MOS管的栅极电压为零时，由于N型沟道和P型衬底之间的PN结的反向偏置，形成一个截止区。
当P型栅极施加负向电压时，沟道区域的电荷会被压缩，在栅极电压达到一定值时，PN结会被反向击穿，沟道将打开，P沟道MOS管进入导通状态。
与N沟道MOS管类似，P沟道MOS管也是基于场效应工作的。
当栅极-沟道电压(V_GS)减小时，沟道中的电荷密度减小，导致电流减小。
当V_GS减小到一定值时，沟道关闭，电流为零。
因此，P沟道MOS管可以被视为可以控制电流的开关。
N沟道、P沟道MOS管基本原理与应用案例
N沟道、P沟道MOS管基本原理与应用案例一、N-MOS管和P-MOS管的对比二、N-MOS的开关条件N-MOS管的导通调节是G极与S极中间的电压差超过阈值时，D极和S极导通。
在实际的使用中，将控制（信号）接到G极，S极接在GND，从而达到控制N-MOS管的开和关的效果，在D极和S极导通后，导通电阻Rds(on)极小，一般是几十毫欧级，（电流）流通后，形成的压降很小。
三、N-MOS的应用3.1防止（电源）接反的（保护电路）下面就是一个应用这个特性做的一个防止电源接反的保护电路，这样应用要比使用（二极管）好很多，如果直接使用二极管，会有约0.7V的压降。
（仿真）电路如下：N-MOS管作为防止电路反接方案中，VCC=5V的电源加在10K 阻性负载上，电压表、电流表分别测量，记录值是5V、500uA；切换Key开关，（模拟）电源反接时，测得记录值是-49.554mV、-4.955uA。
3.2电平转换电路Sig1，Sig2为两个信号端，VDD和VCC分别是3.3V和5.0V电平信号的高电压。
另外限制条件为:1，VDD以下截图是在（Multisim）中仿真效果，利用开关提供信号。
四、P-MOS开关条件P-MOS管的导通调节是G极与S极中间的电压差低于阈值时，S 极和D极导通。
在实际的使用中，将控制信号接到G极，S极接在VCC，从而达到控制P-MOS管的开和关的效果，在S极和D极导通后，导通电阻Rds(on)极小，一般是几十毫欧级，电流流通后，形成的压降很小。
五、P-MOS的应用5.1电源通断控制P-MOS管的通断控制，其实就是控制其Vgs的电压，从而达到控制电源的目的。
Key开关闭合前，P-MOS管输出电压0.0164V，闭合后，P-MOS 管输出电压5V。
但在实际电路中，一般都用（MCU）的GPIO代替Key开关来控制，同时MCU高电平时3.3V，因此GPIO输出控制信号时需要使用三极管，在这里三极管的选择也有区别。
N沟道和P沟道MOS管工作原理
N沟道和P沟道MOS管工作原理首先，我们来看N沟道MOS管的工作原理。
N沟道MOS管的基本结构包括p型基底、n+型源和漏，以及上面覆盖的一层厚氧化硅（SiO2）绝缘层。
当没有电压施加在栅极上时，N沟道MOS管是关闭状态。
在这种情况下，沟道区域中没有电子流动，因为沟道处于p型基底的截断状态。
接下来，当一个正电压施加在栅极上时，栅极和沟道之间的氧化硅绝缘层将形成一个电场。
这个电场将吸引p型基底下面的正电荷，使其靠近氧化硅绝缘层。
在较高的电场强度下，p型基底中的正电荷会被吸引到足够接近氧化硅绝缘层的位置。
这样，p型基底下方的N沟道就会形成并连接源和漏。
N沟道中的电子可以随后通过N沟道从源到漏流动。
因此，当电压施加在栅极上时，N沟道MOS管处于导通状态。
然而，当电压施加在栅极上并且达到一定上限后，N沟道MOS管会进入饱和区。
在这种情况下，N沟道中的电流将达到最大值，即漏极电流。
继续增加栅极电压将不会增加电流。
在饱和区，N沟道MOS管可以被看作是一个电流控制器件，其输出电流与栅极电压和沟道长度/宽度比例相关。
接下来我们来看P沟道MOS管的工作原理。
P沟道MOS管和N沟道MOS管的结构相似，差异在于p型基底和n+型源和漏。
在没有电压施加在栅极上时，P沟道MOS管也是关闭状态。
沟道处于n型基底的截断状态，没有电流流动。
当一个负电压施加在栅极上时，栅极和p型基底之间的氧化硅绝缘层形成一个电场。
这个电场将吸引n型基底下面的负电荷，使其靠近氧化硅绝缘层。
在较高的电场强度下，n型基底中的负电荷会被吸引到足够接近氧化硅绝缘层的位置。
这样，n型基底下方的P沟道就会形成并连接源和漏。
P沟道中的空穴可以通过P沟道从源到漏流动。
因此，当电压施加在栅极上时，P沟道MOS管处于导通状态。
同样地，当电压施加在栅极上并且达到一定上限后，P沟道MOS管会进入饱和区。
在这种情况下，P沟道中的电流将达到最大值，并且进一步增加栅极电压将不会增加电流。
p沟道mos管和n沟道mos管应用电路
p沟道mos管和n沟道mos管应用电路
摘要：
1.MOS 管的基本概念
2.P 沟道MOS 管和N 沟道MOS 管的区别
3.P 沟道MOS 管和N 沟道MOS 管的应用电路
4.结论
正文：
一、MOS 管的基本概念
MOS 管，全称为金属- 氧化物- 半导体场效应晶体管，是一种半导体器件，广泛应用于集成电路和电力电子设备中。
根据沟道类型的不同，MOS 管可以分为P 沟道MOS 管和N 沟道MOS 管。
二、P 沟道MOS 管和N 沟道MOS 管的区别
1.结构区别：P 沟道MOS 管的沟道由P 型半导体形成，而N 沟道MOS 管的沟道由N 型半导体形成。
2.工作原理区别：P 沟道MOS 管在正向电压作用下导通，而N 沟道MOS 管在负向电压作用下导通。
3.应用领域区别：P 沟道MOS 管主要应用于电源管理、模拟电路等，而N 沟道MOS 管主要应用于数字电路、功率放大器等。
三、P 沟道MOS 管和N 沟道MOS 管的应用电路
1.P 沟道MOS 管应用电路：例如，P 沟道MOS 管可以用作开关，控制电路的通断；还可以用作电压调整器，调整电源电压的大小。
2.N 沟道MOS 管应用电路：例如，N 沟道MOS 管可以用作开关，控制电路的通断；还可以用作电流放大器，放大电流信号。
四、结论
总的来说，P 沟道MOS 管和N 沟道MOS 管都具有广泛的应用，具体应用要根据电路的需求和MOS 管的特性来选择。
led灯控制电路输出端有四个mos 的工作原理
led灯控制电路输出端有四个mos 的工作原理LED灯控制电路输出端的四个MOS的工作原理在LED灯控制电路中，常常使用MOS（金属氧化物半导体）管作为开关来控制LED的亮灭。
这种设计通常包括四个MOS管，它们被称为N沟道和P沟道MOS管。
下面将详细介绍每个MOS管的工作原理。
1. N沟道MOS管：N沟道MOS管是一种P型衬底上具有N型沟道的MOS管，其工作原理如下：当输入信号为高电平时，沟道层中形成了正直接的电子形势，使得MOS管导通与输入信号相关。
这时，输出端的电压接近于地，LED灯会被关闭。
当输入信号为低电平时，沟道层中形成了负直接的电子形势，阻止了电流通过沟道，导致MOS管截止与输入信号不相关。
此时，输出端的电压接近于正电源，从而LED灯点亮。
2. P沟道MOS管：P沟道MOS管是一种N型衬底上具有P型沟道的MOS管，其工作原理与N沟道MOS管相反：当输入信号为高电平时，沟道层中形成了负直接的电子形势，从而阻止了电流通过沟道，MOS管截止与输入信号不相关。
此时，输出端的电压接近于正电源，LED灯点亮。
当输入信号为低电平时，沟道层中形成了正直接的电子形势，使得MOS管导通与输入信号相关。
这时，输出端的电压接近于地，LED灯会被关闭。
通过将N沟道MOS管和P沟道MOS管配对使用，可以实现更加灵活的LED 灯控制。
当N沟道MOS管导通时，P沟道MOS管截止，LED点亮；当P沟道MOS管导通时，N沟道MOS管截止，LED关闭。
这种控制方式可以很好地实现LED灯的开关控制。
总结：LED灯控制电路中的四个MOS管，分为N沟道和P沟道MOS管。
通过控制不同MOS管的导通与截止状态，可以实现LED灯的开关控制。
当N沟道MOS管导通时，LED点亮；当P沟道MOS管导通时，LED关闭。
这种设计为LED灯的控制提供了灵活性和便利性。
p沟道mos管原理
p沟道mos管原理
P沟道金属氧化物半导体场效应管（P-channel metal-oxide-semiconductor field-effect transistor，简称P沟道MOS管）是一种常见的半导体器件，其工作原理基于控制电压来调节载流子流动。
P沟道MOS管的结构和原理与N沟道MOS管类似，差异在于P沟道MOS管中的沟道区域是P型半导体材料。
以下是P沟道MOS管的工作原理：
1. 导通状态：当输入端（称为栅极）施加正向电压时，栅极下面的氧化层上会形成一个正电荷，导致P型沟道区域中形成一个负电荷层。
这个负电荷层吸引P
沟道中的正空穴，导致P沟道区域形成一个导电通道。
当栅极与源极之间施加正向电压时，沟道中的空穴会从源极流向漏极，形成导流通路，从而导通P沟道MOS管。
2. 截止状态：当输入端（栅极）施加负向电压时，栅极下面的氧化层上形成一个负电荷层，阻止了P沟道区域中空穴的流动。
因此，当栅极施加负电压时，P沟道MOS管处于截止状态，即不导电。
P沟道MOS管的特点包括低功耗、高控制能力和较大电压饱和区等。
在实际应用中，P沟道MOS管广泛用于数字电路设计、功率放大器和开关等领域。
它的工作原理和性能使其成为集成电路中重要的组成部分之一。
总结：P沟道MOS管是一种基于控制电压来调节载流子流动的半导体器件。
它的工作原理涉及施加正向电压时导通，施加负向电压时截止。
这种器件在数字电路设计和功率放大器等领域发挥着重要作用。
N沟道P沟道MOS管基本原理与应用案例
N沟道P沟道MOS管基本原理与应用案例
1.N沟道、P沟道MOS管的基本原理
在MOS管中，根据材料性质的不同，可以分为两种类型：N沟道MOS 管和P沟道MOS管。
N沟道MOS管的基本原理如下：
-MOS管的材料中，P型多晶硅为基底，上面覆盖着一个绝缘层（通常为二氧化硅）和一个金属层（通常为铝）。
-绝缘层上形成一个P型沟道，当沟道中下加上适当的负电压时，形成了一个导电通道。
-当导通通道存在时，MOS管的漏-源之间可以通过电流流动。
P沟道MOS管的基本原理如下：
-P沟道MOS管的基底是N型硅，绝缘层和金属层的结构与N沟道MOS 管相似。
-绝缘层上形成一个N型沟道，当沟道中下加上适当的正电压时，形成了一个导电通道。
-当导通通道存在时，MOS管的漏-源之间可以通过电流流动。
2.N沟道、P沟道MOS管的应用案例
（1）CMOS逻辑电路
CMOS逻辑电路有以下几个优势：
-低功耗：CMOS逻辑电路在工作时只消耗非常少的电流，功耗很低。
-高集成度：CMOS逻辑电路可以实现非常高的集成度，因为它们的工作电压和功耗都很低。
-高速度：CMOS逻辑电路的切换速度非常快，适用于高速数字系统。
（2）模拟电路中的放大器
例如，N沟道MOS管可以用作电压放大器，当输入电压施加在栅极上时，输出电压可以由漏-源间的电流决定。
（3）可编程逻辑器件
在这些器件中，MOS管的导通和截止状态可以被程序控制，通过适当的电路连接，可以实现不同的逻辑功能。
总之，N沟道、P沟道MOS管是一种重要的电子器件，具有广泛的应用。
在数字电路、模拟电路和可编程逻辑器件中都可以找到它们的身影。
N沟道和P沟道MOS管
N沟道和P沟道M O S管 Company Document number：WTUT-WT88Y-W8BBGB-BWYTT-19998MOS/CMOS集成电路简介及N沟道MOS管和P沟道MOS管在实际项目中，我们基本都用增强型mos管，分为N沟道和P沟道两种。
我们常用的是NMOS，因为其导通电阻小，且容易制造。
在MOS管原理图上可以看到，漏极和源极之间有一个寄生二极管。
这个叫体二极管，在驱动感性负载（如马达），这个二极管很重要。
顺便说一句，体二极管只在单个的MOS 管中存在，在集成电路芯片内部通常是没有的。
1.导通特性NMOS的特性，Vgs大于一定的值就会导通，适合用于源极接地时的情况（低端驱动），只要栅极电压达到4V或10V就可以了。
PMOS的特性，Vgs小于一定的值就会导通，适合用于源极接VCC时的情况（高端驱动）。
但是，虽然PMOS可以很方便地用作高端驱动，但由于导通电阻大，价格贵，替换种类少等原因，在高端驱动中，通常还是使用NMOS。
开关管损失不管是NMOS还是PMOS，导通后都有导通电阻存在，这样电流就会在这个电阻上消耗能量，这部分消耗的能量叫做导通损耗。
选择导通电阻小的MOS 管会减小导通损耗。
现在的小功率MOS管导通电阻一般在几十毫欧左右，几毫欧的也有。
MOS在导通和截止的时候，一定不是在瞬间完成的。
MOS两端的电压有一个下降的过程，流过的电流有一个上升的过程，在这段时间内，MOS管的损失是电压和电流的乘积，叫做开关损失。
通常开关损失比导通损失大得多，而且开关频率越高，损失也越大。
导通瞬间电压和电流的乘积很大，造成的损失也就很大。
缩短开关时间，可以减小每次导通时的损失；降低开关频率，可以减小单位时间内的开关次数。
这两种办法都可以减小开关损失。
管驱动跟双极性晶体管相比，一般认为使MOS管导通不需要电流，只要GS电压高于一定的值，就可以了。
这个很容易做到，但是，我们还需要速度。
在MOS管的结构中可以看到，在GS，GD之间存在寄生电容，而MOS管的驱动，实际上就是对电容的充放电。
nmos原理
nmos原理NMOS原理。
NMOS（N-type Metal Oxide Semiconductor）是一种常见的MOS（Metal Oxide Semiconductor）场效应晶体管。
它是由n型沟道和p型衬底构成的，工作原理是利用控制栅极电压来控制沟道中的电子流动，从而实现对电流的调节。
NMOS广泛应用于集成电路中，是数字电路中最基本的元件之一。
NMOS的结构包括源极、漏极和栅极。
当栅极施加正电压时，n型沟道中的电子被吸引向栅极，形成导电通道，使得源极和漏极之间产生电流。
而当栅极施加负电压时，沟道中的电子被排斥，导电通道关闭，电流停止流动。
因此，NMOS的导通与截止是通过栅极电压控制的。
NMOS的工作原理可以简单地理解为，当栅极电压高时，沟道导通，电流流动；当栅极电压低时，沟道截止，电流停止。
这种电压控制特性使得NMOS在数字电路中具有重要作用。
在数字电路中，NMOS通常用作开关。
当输入信号为高电平时，栅极施加正电压，导通；当输入信号为低电平时，栅极施加负电压，截止。
这样就可以实现逻辑门的功能，如与门、或门等。
除了作为开关外，NMOS还可以用于放大电路。
通过调节栅极电压，可以控制源极和漏极之间的电流，从而实现信号的放大。
这种放大电路常用于模拟电路中。
在实际应用中，NMOS还存在一些问题，如漏电流、温度敏感等。
为了解决这些问题，人们提出了各种改进方案，如CMOS （Complementary Metal Oxide Semiconductor）结构，以及各种补偿电路等。
总的来说，NMOS作为一种重要的场效应晶体管，在数字电路和模拟电路中都有着广泛的应用。
它的工作原理简单清晰，可以通过控制栅极电压来实现对电流的调节，具有很高的灵活性和可控性。
随着集成电路技术的不断发展，NMOS的性能将得到进一步提升，为电子产品的发展提供更加稳定、可靠的支持。
4种mos管工作原理
4种mos管工作原理MOS管（Metal-Oxide-Semiconductor Field-Effect Transistor）是一种重要的场效应晶体管，具有许多广泛应用的优点，如功耗低、尺寸小、速度快以及工作稳定性好。
MOS管工作原理可以分为四种类型，包括增强型N沟道MOS管、增强型P沟道MOS管、耗尽型N沟道MOS管和耗尽型P沟道MOS管。
首先是增强型N沟道MOS管，又称为N-MOS管。
N-MOS管的基本结构由n 型衬底、p型沟道和n型源极与漏极组成。
当非常小的正电压被施加到栅极上时，在p型沟道中形成一个p-n结反向偏置，导致较低的电阻。
由于沟道是n型的，所以称为N-MOS管。
当栅极上的正电压高到足够的水平时，沟道中的正空穴被吸引到栅极中，导致沟道断开，从而切断了源极与漏极之间的电流。
其次是增强型P沟道MOS管，又称为P-MOS管。
P-MOS管的基本结构由p 型衬底、n型沟道和p型源极与漏极组成。
当非常小的负电压被施加到栅极上时，在n型沟道中形成一个p-n结反向偏置，导致较低的电阻。
由于沟道是p型的，所以称为P-MOS管。
当栅极上的负电压高到足够的水平时，沟道中的负电子被吸引到栅极中，导致沟道断开，从而切断了源极与漏极之间的电流。
第三是耗尽型N沟道MOS管，又称为N-JFET（Junction Field-Effect Transistor）。
N-JFET的基本结构由n型衬底、p型沟道和n型源极与漏极组成。
当零偏的电压施加到栅极上时，n型沟道中的电子会与p型沟道中的正空穴结合形成一个正负电荷屏障，阻止源极与漏极之间的电流。
当负电压施加到栅极上时，电流扩散到沟道中并通过源极和漏极流过，从而形成一个导电通道。
最后是耗尽型P沟道MOS管，又称为P-JFET。
P-JFET的基本结构由p型衬底、n型沟道和p型源极与漏极组成。
当零偏的电压施加到栅极上时，n型沟道中的电子会与p型沟道中的正空穴结合形成一个正负电荷屏障，阻止源极与漏极之间的电流。
p沟道mos管和n沟道mos管应用电路
p沟道mos管和n沟道mos管应用电路摘要：一、引言二、p沟道MOS管应用电路1.基本工作原理2.应用场景3.驱动电路设计三、n沟道MOS管应用电路1.基本工作原理2.应用场景3.驱动电路设计四、总结与展望正文：一、引言MOS管（金属-氧化物-半导体场效应晶体管）是一种广泛应用于电子电路中的半导体器件。
根据导电沟道的类型，MOS管可分为p沟道和n沟道两种。
本文将简要介绍p沟道MOS管和n沟道MOS管的应用电路，以及驱动电路的设计方法。
二、p沟道MOS管应用电路1.基本工作原理p沟道MOS管的导电通道沿着p型半导体，由金属源极（Source）和漏极（Drain）组成。
当栅极（Gate）施加正向电压时，栅极与源极之间的电场使p型半导体中的空穴向漏极移动，形成电流。
2.应用场景p沟道MOS管广泛应用于各种电子设备，如电源开关、放大器、振荡器等。
在开关电源、逆变器等高压、大电流应用场景中，p沟道MOS管具有良好的性能表现。
3.驱动电路设计驱动p沟道MOS管的电路可分为以下几个部分：（1）栅极驱动电路：主要包括驱动器IC、电阻、电容等元件，为栅极提供稳定的正向电压。
（2）源极和漏极驱动电路：主要包括驱动器IC、电阻、电感等元件，用于限制电流的大小和减小开关速度。
（3）保护电路：如过压保护、过流保护等，用于防止器件损坏。
四、n沟道MOS管应用电路1.基本工作原理沟道MOS管的导电通道沿着n型半导体，由金属源极（Source）和漏极（Drain）组成。
当栅极（Gate）施加正向电压时，栅极与源极之间的电场使n型半导体中的自由电子向漏极移动，形成电流。
2.应用场景沟道MOS管同样广泛应用于各种电子设备，如电源开关、放大器、振荡器等。
在低压、小电流应用场景中，n沟道MOS管具有较好的性能表现。
3.驱动电路设计驱动n沟道MOS管的电路设计与p沟道MOS管类似，主要包括栅极驱动电路、源极和漏极驱动电路以及保护电路等。
4种mos管工作原理
4种mos管工作原理
1. 直接型MOS管工作原理：直接型MOS管包括P型和N型
沟道MOS管，其工作原理是通过调节栅极电压，控制沟道导
电性能。
当正向偏置栅极，栅极电场会吸引一定数量的少数载流子进入沟道层，形成导电通道，从而导致电流通过。
相反，当负向偏置栅极，则沟道层被抑制，几乎没有电流通过。
2. 加强型MOS管工作原理：加强型MOS管也包括P型和N
型沟道MOS管，其工作原理是通过调节栅极电压，控制沟道
导电性能。
与直接型MOS管不同的是，加强型MOS管在没
有栅极电压时，沟道层并不是完全阻塞，还是有一定的电流通过。
当正向偏置栅极，电场会进一步增强沟道层的导电性能，导致更多的电流通过。
负向偏置栅极会减弱导电性能，导致电流减少。
3. 压控型MOS管工作原理：压控型MOS管也是通过调节栅
极电压来控制导电性能。
与直接型和加强型MOS管不同的是，压控型MOS管是由增强型MOS管组成的级联结构。
其中，
栅极电压只需要控制单位栅极电压下的增益，而实际导通电流由多个MOS管的级联控制。
这种结构可以实现较高的电流增
益和阻止典型的负向电流。
4. 整流型MOS管工作原理：整流型MOS管是一种特殊的MOSFET，工作原理是通过栅极电压的变化来控制电流的方向。
当栅极电压为正值时，MOS管导通，允许电流通过。
当栅极
电压为零（关闭状态）或负值时，MOS管截断，禁止电流通
过。
整流型MOS管常用于开关电源和功率放大器等应用中，可以实现高效的电能转换功能。
n沟道和p沟道mos管的使用
n沟道和p沟道mos管的使用说到电子电路中的MOS管，咱们常听到两个词儿——n沟道MOS管和p沟道MOS管。
其实它们俩，像两个调皮的小伙伴，虽然看起来是同一个“家族”里的，但它们的脾气、性格可是大不相同！咱们不妨一起来好好聊聊，这两位“亲戚”是怎么在电路里各显神通的。
首先啊，n沟道MOS管就像是电路中的“老司机”。
它有一个特别的特点——你给它一点儿“阳光”（也就是正电压），它就开始乖乖地带电流走。
所以说，n沟道MOS管要用一个正电压来让它工作。
简单点儿说，它就像是个“顺风车”，电流可以很容易地通过它。
所以如果你用它来接负载，电流流得顺畅得很。
你看，如果电流是水，那么n 沟道MOS管就是那个接水管的“水闸”，你轻轻一开，水就哗哗流出来了。
不过话说回来，p沟道MOS管呢，跟它可就不一样了。
这个小家伙喜欢反其道而行，电流流的方向跟n沟道正好相反。
你得给它一个“逆风”的力量（也就是负电压），它才会开始让电流通过，简直就像是一个逆风飞行的小鸟，非得要有点儿负压，它才能飞起来！所以，你想让电流通过p沟道MOS管，得先给它一个“反向”的刺激，不然它就死死地“堵住”电流。
这俩小家伙，一个是迎风而行，一个是逆风飞行，真是各有千秋，各有特色。
说到这里，咱们就不能不提到它们俩是怎么配合工作的了。
你想啊，n沟道和p沟道的搭配，就像是两位超级英雄联手拯救世界。
一个在正电压下“开门”，一个在负电压下“关门”，合起来，就能实现电流的精确控制。
比如在常见的CMOS电路中，它们两个就肩并肩站在一起，协作无间。
n沟道负责“拉电流”，p沟道负责“推电流”，大家互相配合，电流流动得既平稳又有序，简直是电路里的黄金搭档。
话说回来，你要真想掌握这两个家伙的使用诀窍，得从它们的“控制”电压说起。
你可能会想，电压到底有多重要啊？这个问题有点儿复杂，但是我给你简单说一下。
n沟道MOS管，它的“控制”电压得大于某个临界值（也就是叫阈值电压），当它达到这个电压的时候，电流才会从源极流向漏极。
N沟道和P沟道MOS管工作原理
MOS/CMOS集成电路简介及N沟道MOS管和P沟道MOS管在实际项目中，我们基本都用增强型mos管，分为N沟道和P沟道两种。
我们常用的是NMOS，因为其导通电阻小，且容易制造。
在MOS管原理图上可以看到，漏极和源极之间有一个寄生二极管。
这个叫体二极管，在驱动感性负载（如马达），这个二极管很重要。
顺便说一句，体二极管只在单个的MOS管中存在，在集成电路芯片内部通常是没有的。
1.导通特性NMOS的特性，Vgs大于一定的值就会导通，适合用于源极接地时的情况（低端驱动），只要栅极电压达到4V或10V就可以了。
PMOS的特性，Vgs小于一定的值就会导通，适合用于源极接VCC时的情况（高端驱动）。
但是，虽然PMOS可以很方便地用作高端驱动，但由于导通电阻大，价格贵，替换种类少等原因，在高端驱动中，通常还是使用NMOS。
2.MOS开关管损失不管是NMOS还是PMOS，导通后都有导通电阻存在，这样电流就会在这个电阻上消耗能量，这部分消耗的能量叫做导通损耗。
选择导通电阻小的MOS管会减小导通损耗。
现在的小功率MOS管导通电阻一般在几十毫欧左右，几毫欧的也有。
MOS在导通和截止的时候，一定不是在瞬间完成的。
MOS两端的电压有一个下降的过程，流过的电流有一个上升的过程，在这段时间内，MOS管的损失是电压和电流的乘积，叫做开关损失。
通常开关损失比导通损失大得多，而且开关频率越高，损失也越大。
导通瞬间电压和电流的乘积很大，造成的损失也就很大。
缩短开关时间，可以减小每次导通时的损失；降低开关频率，可以减小单位时间内的开关次数。
这两种办法都可以减小开关损失。
3.MOS管驱动跟双极性晶体管相比，一般认为使MOS管导通不需要电流，只要GS电压高于一定的值，就可以了。
这个很容易做到，但是，我们还需要速度。
在MOS管的结构中可以看到，在GS，GD之间存在寄生电容，而MOS管的驱动，实际上就是对电容的充放电。
对电容的充电需要一个电流，因为对电容充电瞬间可以把电容看成短路，所以瞬间电流会比较大。

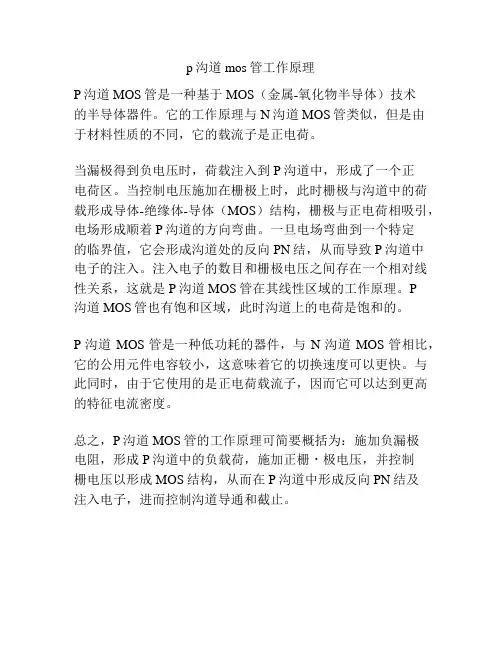

p沟道mos管工作原理
p沟道mos管工作原理1、P通道为空穴流，N通道为电子流，所以场效应三极管也称为单极性三极管。
FET乃是利用输入电压(Vgs)来掌握输出电流(Id)的大小。
所以场效应三极管是属于电压掌握元件。
它有两种类型，一是结型〔接面型场效应管〕(JFET)，一是金氧半场效应三极管，简称MOSFET，MOSFET又可分为增添型与耗尽型两种。
N沟道，P沟道结型场效应管的D、S是由N(或P)中间是栅极夹持的通道，这个通道大小是受电压掌握的，当然就有电流随栅极电压改变而变。
可以看成栅极是掌握电流阀门。
增添型是指：当VGS=0时管子是呈截止状态，加上正确的VGS后2、，多数载流子被吸引到栅极，从而“增添”了该区域的载流子，形成导电沟道。
耗尽型则是指，当VGS=0时即形成沟道，加上正确的VGS时，能使多数载流子流出沟道，因此“耗尽”了载流子，使管子转向截止。
栅极电压高低确定电场的改变，进而影响载流子的多少，引起通过S、D电流改变。
MOS管的源极和衬底通常是接在一起的(大多数管子在出厂前已连接好)。
增添型MOS管的漏极d和源极s之间有两个背靠背的PN结。
主板上的PWM(PlusWidthModulator，脉冲宽度调制器)芯片产生一个宽度可调的脉冲波形，这样可以使两只MOS 管轮番导通3、。
当负载两端的电压(如CPU需要的电压)要降低时，这时MOS 管的开关作用开始生效，外部电源对电感进行充电并到达所需的额定电压。
当负载两端的电压升高时，通过MOS管的开关作用，外部电源供电断开，电感释放出刚刚充入的能量，这时的电感就变成了“电源”，当栅-源电压vGS=0时，即使加上漏-源电压vDS，而且不管vDS 的极性如何，总有一个PN结处于反偏状态，漏-源极间没有导电沟道。
MOS管MOS管的英文全称叫MOSFET(MetalOxideSemiconductorFieldEffectTransistor)，即金属氧化物4、半导体型场效应管，属于场效应晶体管中的绝缘栅型。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
MOS/CMOS集成电路简介及N沟道MOS管和P沟道MOS管在实际项目中，我们基本都用增强型mos管，分为N沟道和P沟道两种。
我们常用的是NMOS，因为其导通电阻小，且容易制造。
在MOS管原理图上可以看到，漏极和源极之间有一个寄生二极管。
这个叫体二极管，在驱动感性负载（如马达），这个二极管很重要。
顺便说一句，体二极管只在单个的MOS管中存在，在集成电路芯片内部通常是没有的。
1.导通特性NMOS的特性，Vgs大于一定的值就会导通，适合用于源极接地时的情况（低端驱动），只要栅极电压达到4V或10V就可以了。
PMOS的特性，Vgs小于一定的值就会导通，适合用于源极接VCC时的情况（高端驱动）。
但是，虽然PMOS可以很方便地用作高端驱动，但由于导通电阻大，价格贵，替换种类少等原因，在高端驱动中，通常还是使用NMOS。
2.MOS开关管损失不管是NMOS还是PMOS，导通后都有导通电阻存在，这样电流就会在这个电阻上消耗能量，这部分消耗的能量叫做导通损耗。
选择导通电阻小的MOS管会减小导通损耗。
现在的小功率MOS管导通电阻一般在几十毫欧左右，几毫欧的也有。
MOS在导通和截止的时候，一定不是在瞬间完成的。
MOS两端的电压有一个下降的过程，流过的电流有一个上升的过程，在这段时间内，MOS管的损失是电压和电流的乘积，叫做开关损失。
通常开关损失比导通损失大得多，而且开关频率越高，损失也越大。
导通瞬间电压和电流的乘积很大，造成的损失也就很大。
缩短开关时间，可以减小每次导通时的损失；降低开关频率，可以减小单位时间内的开关次数。
这两种办法都可以减小开关损失。
3.MOS管驱动跟双极性晶体管相比，一般认为使MOS管导通不需要电流，只要GS电压高于一定的值，就可以了。
这个很容易做到，但是，我们还需要速度。
在MOS管的结构中可以看到，在GS，GD之间存在寄生电容，而MOS管的驱动，实际上就是对电容的充放电。
对电容的充电需要一个电流，因为对电容充电瞬间可以把电容看成短路，所以瞬间电流会比较大。
选择/设计MOS管驱动时第一要注意的是可提供瞬间短路电流的大小。
第二注意的是，普遍用于高端驱动的NMOS，导通时需要是栅极电压大于源极电压。
而高端驱动的MOS管导通时源极电压与漏极电压（VCC）相同，所以这时栅极电压要比VCC大4V或10V。
如果在同一个系统里，要得到比VCC大的电压，就要专门的升压电路了。
很多马达驱动器都集成了电荷泵，要注意的是应该选择合适的外接电容，以得到足够的短路电流去驱动MOS管。
2009-03-20 11:18MOS/CMOS集成电路MOS集成电路特点：制造工艺比较简单、成品率较高、功耗低、组成的逻辑电路比较简单，集成度高、抗干扰能力强，特别适合于大规模集成电路。
MOS集成电路包括:NMOS管组成的NMOS电路、PMOS管组成的PMOS电路及由NMOS和PMOS两种管子组成的互补MOS电路，即CMOS电路。
PMOS门电路与NMOS电路的原理完全相同，只是电源极性相反而已。
数字电路中MOS集成电路所使用的MOS管均为增强型管子，负载常用MOS管作为有源负载，这样不仅节省了硅片面积，而且简化了工艺利于大规模集成。
常用的符号如图1所示。
N沟MOS晶体管金属-氧化物-半导体(Metal-Oxide-SemIConductor)结构的晶体管简称MOS晶体管，有P型MOS管和N型MOS管之分。
MOS管构成的集成电路称为MOS集成电路，而PMOS管和NMOS管共同构成的互补型MOS集成电路即为CMOS集成电路。
由p型衬底和两个高浓度n扩散区构成的MOS管叫作n沟道MOS管，该管导通时在两个高浓度n扩散区间形成n型导电沟道。
n沟道增强型MOS管必须在栅极上施加正向偏压，且只有栅源电压大于阈值电压时才有导电沟道产生的n沟道MOS 管。
n沟道耗尽型MOS管是指在不加栅压（栅源电压为零）时，就有导电沟道产生的n沟道MOS管。
NMOS集成电路是N沟道MOS电路，NMOS集成电路的输入阻抗很高，基本上不需要吸收电流，因此，CMOS与NMOS集成电路连接时不必考虑电流的负载问题。
NMOS 集成电路大多采用单组正电源供电，并且以5V为多。
CMOS集成电路只要选用与NMOS集成电路相同的电源，就可与NMOS集成电路直接连接。
不过，从NMOS到CMOS直接连接时，由于NMOS输出的高电平低于CMOS集成电路的输入高电平，因而需要使用一个（电位）上拉电阻R，R的取值一般选用2～100KΩ。
N沟道增强型MOS管的结构在一块掺杂浓度较低的P型硅衬底上，制作两个高掺杂浓度的N+区，并用金属铝引出两个电极，分别作漏极d和源极s。
然后在半导体表面覆盖一层很薄的二氧化硅(SiO2)绝缘层，在漏——源极间的绝缘层上再装上一个铝电极,作为栅极g。
在衬底上也引出一个电极B，这就构成了一个N沟道增强型MOS管。
MOS管的源极和衬底通常是接在一起的(大多数管子在出厂前已连接好)。
它的栅极与其它电极间是绝缘的。
图(a)、(b)分别是它的结构示意图和代表符号。
代表符号中的箭头方向表示由P(衬底)指向N(沟道)。
P沟道增强型MOS管的箭头方向与上述相反，如图(c)所示。
N沟道增强型MOS管的工作原理（1）vGS对iD及沟道的控制作用① vGS=0 的情况从图1(a)可以看出，增强型MOS管的漏极d和源极s之间有两个背靠背的PN结。
当栅——源电压vGS=0时，即使加上漏——源电压vDS，而且不论vDS的极性如何，总有一个PN结处于反偏状态，漏——源极间没有导电沟道，所以这时漏极电流iD≈0。
② vGS>0 的情况若vGS＞0，则栅极和衬底之间的SiO2绝缘层中便产生一个电场。
电场方向垂直于半导体表面的由栅极指向衬底的电场。
这个电场能排斥空穴而吸引电子。
排斥空穴：使栅极附近的P型衬底中的空穴被排斥，剩下不能移动的受主离子(负离子)，形成耗尽层。
吸引电子：将 P型衬底中的电子（少子）被吸引到衬底表面。
（2）导电沟道的形成：当vGS数值较小，吸引电子的能力不强时，漏——源极之间仍无导电沟道出现，如图1(b)所示。
vGS增加时，吸引到P衬底表面层的电子就增多，当vGS达到某一数值时，这些电子在栅极附近的P衬底表面便形成一个N型薄层，且与两个N+区相连通，在漏——源极间形成N型导电沟道，其导电类型与P衬底相反，故又称为反型层，如图1(c)所示。
vGS越大，作用于半导体表面的电场就越强，吸引到P衬底表面的电子就越多，导电沟道越厚，沟道电阻越小。
开始形成沟道时的栅——源极电压称为开启电压，用VT表示。
上面讨论的N沟道MOS管在vGS＜VT时，不能形成导电沟道，管子处于截止状态。
只有当vGS≥VT时，才有沟道形成。
这种必须在vGS≥VT时才能形成导电沟道的MOS管称为增强型MOS管。
沟道形成以后，在漏——源极间加上正向电压vDS，就有漏极电流产生。
vDS对iD的影响如图(a)所示，当vGS>VT且为一确定值时，漏——源电压vDS对导电沟道及电流iD的影响与结型场效应管相似。
漏极电流iD沿沟道产生的电压降使沟道内各点与栅极间的电压不再相等，靠近源极一端的电压最大，这里沟道最厚，而漏极一端电压最小，其值为VGD=vGS－vDS，因而这里沟道最薄。
但当vDS较小（vDS<vGS–VT）时，它对沟道的影响不大，这时只要vGS一定，沟道电阻几乎也是一定的，所以iD随vDS近似呈线性变化。
随着vDS的增大，靠近漏极的沟道越来越薄，当vDS增加到使VGD=vGS－vDS=VT(或vDS=vGS－VT)时，沟道在漏极一端出现预夹断，如图2(b)所示。
再继续增大vDS，夹断点将向源极方向移动，如图2(c)所示。
由于vDS的增加部分几乎全部降落在夹断区，故iD几乎不随vDS增大而增加，管子进入饱和区，iD几乎仅由vGS决定。
N沟道增强型MOS管的特性曲线、电流方程及参数（1）特性曲线和电流方程1）输出特性曲线N沟道增强型MOS管的输出特性曲线如图1(a)所示。
与结型场效应管一样,其输出特性曲线也可分为可变电阻区、饱和区、截止区和击穿区几部分。
2）转移特性曲线转移特性曲线如图1(b)所示,由于场效应管作放大器件使用时是工作在饱和区(恒流区),此时iD几乎不随vDS而变化,即不同的vDS所对应的转移特性曲线几乎是重合的,所以可用vDS大于某一数值(vDS＞vGS-VT)后的一条转移特性曲线代替饱和区的所有转移特性曲线.3）iD与vGS的近似关系与结型场效应管相类似。
在饱和区内,iD与vGS的近似关系式为式中IDO是vGS=2VT时的漏极电流iD。
（2）参数MOS管的主要参数与结型场效应管基本相同，只是增强型MOS管中不用夹断电压VP ，而用开启电压VT表征管子的特性。
N沟道耗尽型MOS管的基本结构（1）结构：N沟道耗尽型MOS管与N沟道增强型MOS管基本相似。
（2）区别：耗尽型MOS管在vGS=0时，漏——源极间已有导电沟道产生，而增强型MOS管要在vGS≥VT时才出现导电沟道。
（3）原因：制造N沟道耗尽型MOS管时，在SiO2绝缘层中掺入了大量的碱金属正离子Na+或K+(制造P沟道耗尽型MOS管时掺入负离子)，如图1(a)所示，因此即使vGS=0时，在这些正离子产生的电场作用下，漏——源极间的P型衬底表面也能感应生成N沟道(称为初始沟道)，只要加上正向电压vDS，就有电流iD。
如果加上正的vGS，栅极与N沟道间的电场将在沟道中吸引来更多的电子，沟道加宽，沟道电阻变小，iD增大。
反之vGS为负时，沟道中感应的电子减少，沟道变窄，沟道电阻变大，iD减小。
当vGS负向增加到某一数值时，导电沟道消失，iD趋于零，管子截止，故称为耗尽型。
沟道消失时的栅－源电压称为夹断电压，仍用VP表示。
与N沟道结型场效应管相同，N沟道耗尽型MOS管的夹断电压VP也为负值，但是，前者只能在vGS<0的情况下工作。
而后者在vGS=0，vGS>0，VP<vGS<0的情况下均能实现对iD的控制，而且仍能保持栅——源极间有很大的绝缘电阻,使栅极电流为零。
这是耗尽型MOS管的一个重要特点。
图(b)、(c)分别是N沟道和P沟道耗尽型MOS管的代表符号。
（4）电流方程：在饱和区内，耗尽型MOS管的电流方程与结型场效应管的电流方程相同，即：各种场效应管特性比较P沟MOS晶体管金属氧化物半导体场效应(MOS)晶体管可分为N沟道与P沟道两大类， P沟道硅MOS场效应晶体管在N型硅衬底上有两个P+区，分别叫做源极和漏极，两极之间不通导，柵极上加有足够的正电压(源极接地)时，柵极下的N型硅表面呈现P型反型层，成为连接源极和漏极的沟道。
改变栅压可以改变沟道中的电子密度，从而改变沟道的电阻。
