基于PLC控制的作息时间控制系统
PLC毕业设计作息时间控制器

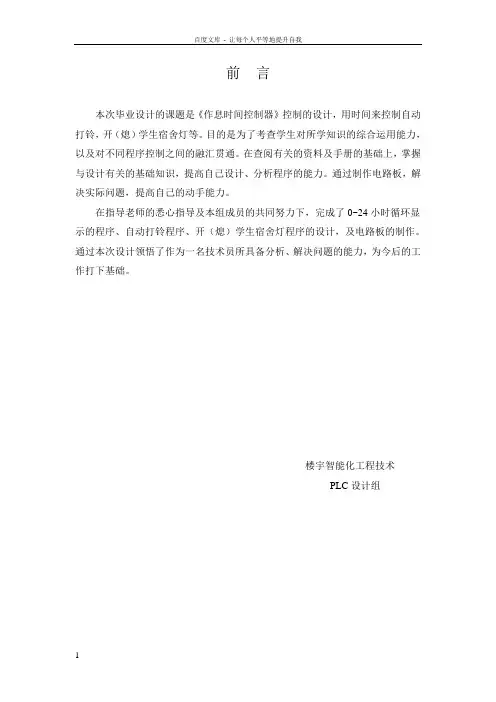

前言本次毕业设计的课题是《作息时间控制器》控制的设计，用时间来控制自动打铃，开（熄）学生宿舍灯等。
目的是为了考查学生对所学知识的综合运用能力，以及对不同程序控制之间的融汇贯通。
在查阅有关的资料及手册的基础上，掌握与设计有关的基础知识，提高自己设计、分析程序的能力。
通过制作电路板，解决实际问题，提高自己的动手能力。
在指导老师的悉心指导及本组成员的共同努力下，完成了0~24小时循环显示的程序、自动打铃程序、开（熄）学生宿舍灯程序的设计，及电路板的制作。
通过本次设计领悟了作为一名技术员所具备分析、解决问题的能力，为今后的工作打下基础。
楼宇智能化工程技术PLC设计组目录一、设计任务1、作息时间控制器控制设计大纲 (4)2、设计步骤 (4)二、设计过程1、时间控制显示程序 (5)秒脉冲显示程序 (5)分钟显示程序 (6)小时显示程序 (7)星期显示程序 (9)自动扫描秒程序 (11)开机显示 (12)2、电铃控制程序 (14)作息时间电铃控制 (16)双休日电铃控制 (17)3、学生宿舍开（熄）灯程序 (18)4、控制器输入输出点分配 (19)5、PCB接线图及元器件 (21)PCB的外部接线图 (21)元器件 (22)6、作息时间控制器控制梯形图 (22)7、作息时间控制器使用说明 (23)三、设计总结 (24)概述PLC即可编程控制器（Programmable logic Controller），是指以计算机技术为基础的新型工业控制装置。
PLC是一种专门为在工业环境下应用而设计的数字运算操作的电子装置。
它采用可以编制程序的存储器，用来在其内部存储执行逻辑运算、顺序运算、计时、计数和算术运算等操作的指令，并能通过数字式或模拟式的输入和输出，控制各种类型的机械或生产过程。
PLC及其有关的外围设备都应该按易于与工业控制系统形成一个整体，易于扩展其功能的原则而设计。
20世纪70年代中末期，可编程控制器进入实用化发展阶段，计算机技术已全面引入可编程控制器中，使其功能发生了飞跃。
自动打铃系统
淮南职业技术学院毕业设计题目：学院自动打铃系统设计系别：煤矿机电系专业：矿山机电二班姓名：王灿学号： 1003044 指导教师：刘立群摘要学校以及一些企事业单位通常使用电铃声作为上下课、上下班等作息时间信号。
电铃已是学校以及一些企事业单位不可缺少的设备，随着社会的发展不但对其需求量越来越大，对电铃的自动控制要求也越来越高，于是人们设计了通过不同控制方式来实现的自动打铃系统。
本文介绍一种采用三菱PLC控制的作息时间自动打铃控制系统，详细地阐述了系统的组成、系统硬件接线和系统软件设计，并详细介绍了系统工作原理。
该系统具有外设电路配置简单、扩展方便、操作容易，可靠性高实用性强等特点。
该系统用于学校电铃的自动控制，具有周末和假期控制功能和星期与时间的显示功能，实现了作息时间无人控制的自动化、科学化管理与操作。
关键词：作息时间控制系统，PLC，I/O接线，软件设计概述PLC即可编程控制器（Programmable logic Controller），是指以计算机技术为基础的新型工业控制装置。
PLC是一种专门为在工业环境下应用而设计的数字运算操作的电子装置。
它采用可以编制程序的存储器，用来在其内部存储执行逻辑运算、顺序运算、计时、计数和算术运算等操作的指令，并能通过数字式或模拟式的输入和输出，控制各种类型的机械或生产过程。
PLC及其有关的外围设备都应该按易于与工业控制系统形成一个整体，易于扩展其功能的原则而设计。
20世纪70年代中末期，可编程控制器进入实用化发展阶段，计算机技术已全面引入可编程控制器中，使其功能发生了飞跃。
更高的运算速度、超小型体积、更可靠的工业抗干扰设计、模拟量运算、PID功能及极高的性价比奠定了它在现代工业中的地位。
20世纪80年代初，可编程控制器在先进工业国家中已获得广泛应用。
这个时期可编程控制器发展的特点是大规模、高速度、高性能、产品系列化。
这个阶段的另一个特点是世界上生产可编程控制器的国家日益增多，产量日益上升，这标志着可编程控制器已步入成熟阶段。
基于PLC作息时间控制器的设计论文
1目录摘要第1章前言 (I)1.1课题的目的与意义 (1)1.2本设计的主导思想与解决的主要问题 (1)第2章控制要求 (2)第3章设计方案的论证 (4)3.1单片机控制 (4)3.2继电器控制 (4)3.3PLC控制 (4)第4章硬件设计 (7)4.1PLC I/O端口的分配 (7)4.2PLC的选型 (7)4.3PLC外部接线图 (8)4.4数码管的选择 (8)4.5电铃的选择 (9)4.6发光二极管的选择 (9)4.7电阻的选择 (9)4.8开关的选择 (9)4.9系统工作原理 (10)第5章程序设计 (11)5.1秒显7F程序 (11)5.2分显示程序 (12)5.3时显示程序 (13)5.4开机时 (15)5.5数码管动态扫描程序 (16)5.6广播控制程序 (17)5.7灯的控制程序 (18)5.8电铃控制程序 (19)This document is produced by trial version of Print2Flash.Visit for more information5.9程序调试 (19)5.10总程序梯形图 (24)结论 (39)致谢 (40)参考文献 (41)附录总程序 (42)This document is produced by trial version of Print2Flash.Visit for more information摘要随着社会的飞速及展，人们生活水平越米越好，对物质满足的要求也越来越高。
学校及一些事业单位都用屯铃声来控制作息时间，以前学校都是用手动打钟来控制作息时间，电铃巳经是学校及事业单位不可缺少的设备，随着社会的发展，对电铃的需求越来越大，对屯铃的自动控制要求也越来越高。
人们设计了很多不同控制方式来实现自动打铃系统。
本文采用三菱PI.C控制器来控制学校的自动打铃系统，通过输出继电器Y与数码管相连显示时间，沥了方便与节约成木，用灯来代替电铃继电器、广播继电器、宿舍灯继电器，具右手动与自动打铃、开关广播、开关灯功能，通过输入信号所对应的按钮开关对系统时间进行调节。
PLC时间控制
揭阳职业技术学院毕业论文（设计）题目：基于PLC的学校作息时间控制系统学生姓名王东指导教师廖兴展系（部）机电工程系专业电气自动化班级 091学号 ********提交日期201 年月日答辩日期 201 年月日201 年月日基于PLC的学校作息时间控制系统摘要本文介绍一种用三菱PLC控制学校的作息时间控制系统，详细地阐述了系统组成、系统硬件接线和系统软件设计，并详细介绍了系统工作原理。
该系统具有外设电路配置简单、扩展方便、操作容易、可靠性高、实用性强等特点，集电铃、路灯、宿舍楼道照明灯、教室楼道照明灯、广播、宿舍大门开启关闭、宿舍网络连接断开，实现了作息时间无人控制的自动化、科学化管理与操作。
关键词：作息时间控制 PLC I/O接线软件设计AbstractThis article introduced that one kind the daily schedule controlsystem which controls with PLC, elaborated in detail the systemcomposition, the system hardware wiring and the system softwaredesign, and introduced the system principle of work in detail. Thissystem has the peripheral device electric circuit disposition to besimple, the expansion is convenient, the operation is easy, thereliability is high, usability strong and so on characteristics,collection electric bell, street light, dormitory lamp, classroomlamp, music broadcast automatic control in a body, , has realized the daily schedulenobody control automation, the scientific management and theoperation.key word：Daily schedule control; PLC; I/Owiring; Software design目录摘要 (I)Abstract (II)目录 (III)引言 (1)一、PLC的应用领域、发展方向及未来展望 (2)1.1 PLC的应用领域 (2)1.2可编程控制器的发展方向 (2)1.3 PLC未来展望....................................................................... (3)二、作息时间控制系统的方案论证 (4)2.1 方案论证 (4)2.2 控制要求 (5)三、作息时间PLC控制系统程序设计 (6)3.1输入输出点分配 (6)3.2作息时间控制器连接图 (7)3.3作息时间控制系统的程序设计 (7)四、作息时间PLC控制系统硬件设计 (12)4.1硬件设计图 (12)4.2硬件焊接注意 (12)4.3焊接操作步骤 (13)4.4实物图 (13)五、测试 (15)六、总结 (16)致谢 (17)参考文献 (18)附录一 (19)附录二 (23)引言可编程序控制器（Programmable Controller）简称PC，在办公室自动化和工业自动化中广泛使用的个人计算机（Personal Cmputer）也简称PC，为了避免混淆，现在一般将可编程序控制器简称PLC（Programmable Logic Controller）。
基于PLC的校园作息时间控制系统
基于PLC的校园作息时间控制系统作者：孙执诚李永全来源：《电脑知识与技术》2016年第35期摘要：本次所做的设计是关于PLC校园作息控制的，详细地阐述了系统组成，系统硬件连接和系统软件设计，并详细地介绍了系统工作原理。
通过三菱PLC为例，实现对校园时间的控制，改变PLC的程序来改变校园时间按打铃，广播及宿舍灯的控制，实现了作息时间无人控制的自动化，科学化管理和操作[6]。
利用PLC实现校园作息时间的控制既保证了时间控制的准确性，又达到了特殊情况下的时间设置的灵活性。
该控制系统硬件设备结构简单，易操作，准备度高，系统灵活性，实用性强，成本低，适用于各类院校的作息时间控制。
关键词：时间控制系统；作息时间；PLC中图分类号：TP311 文献标识码：A 文章编号：1009-3044（2016）35-0262-031 概述PLC控制系统，Programmable Logic Controller，可编程逻辑控制器，是专为工业设计的一种数字运算操作的电子装置[1]。
它采用一种可编程的存储器，用于其内部存储程序，执行逻辑运算，顺序控制，定时，计数与算术操作等面向用户的指令，并通过数字或模拟输入/输出控制各种类型的生产过程[2]。
是工业控制的核心部分。
随着计算机技术、信号处理技术、控制技术网络技术的不断发展和用户需求的不断提高，PLC在开关量处理的基础上增加了模拟量处理和运动控制等功能[3]。
本设计是一个具有打铃，可调节，带显示屏的作息时间控制系统。
采用三菱PLC来完成。
有五个数码显示管，两个显示分，两个显示小时，一个显示星期。
首先进行初始化，开始运行程序；观察数码显示管上的时间变化。
同时，与电铃的打铃时间像比较如果两者一致，则开启电铃。
待打铃结束后，通过使继电器失电来关闭打铃。
接下来给出本次设计的设计步骤。
2 系统结构及原理2.1 设计方案本设计采用的是PLC控制方式。
配置如下：1）控制器为三菱 Fx2N一48MR PLC的控制器，有24个输入点，24个输出点[4]；2）继电器作为输出设备； 3）时间显示器有5个数码管，分、时、用两个，星期用一个，来实现作息时间的控制。
校园作息时间的PLC控制系统设计
基于PLC的校园作息时间控制系统
plc作息时间
【摘要】本文用PLC控制的作息时间控制系统，详细地阐述了系统组成、系统硬件接线和系统软件设计，并详细介绍了系统工作原理。
该系统具有外设电路配置简单、扩展方便、操作容易、可靠性高、实用性强等特点，集电铃、路灯、宿舍灯、教室灯、音乐广播自动控制于一体，并具有周末与假期控制功能，实现了作息时间无人控制的自动化、科学化管理与操作。
1.1方案论证设计采用PLC控制方式，选用三菱 Fx2N PLC作控制器，有24个输入点，24个输出点，继电器输出，时间显示用4个数码管,星期显示用l个数码管,完成本设计要求的各项指标，实现作息时间控制的目的。
PLC作息时间控制器采用数码显示，能够准确显示分、时、星期，在一定的时间内能够自动打铃，放、关广播，放、关音乐，开熄学生宿舍灯，且通过改变输入PLC的程序能够灵活改变冬、夏季作息时间。
此外，该PLC作息时间控制器还设置了手动按钮，用于调整分、时、星期。
1.2 控制要求作息时间控制器的控制要求如下；（1）间显示调整到当前的日期及时间。
可按所设置的时间要求打铃。
可根据作息时间控制器的控制要求如下；（2）开机时初始状态显示为00时00分，显示星期为“星期一”。
按下启动按钮，控制器开始计时工作。
（3）能将时需要控制其他装置。
（4）作息时间表（此处只列出冬季作息时间表）见表1。
（5）设置相应的手动按钮，使控制器使用更加方便。
（6）为了便于广大师生过好双休日，从星期五下午晚餐开始至星期日下午18：00停止打铃。
表1 PLC作息时间控制器冬季作息时间表2.1 输入输出点分配作息时间PLC控制器输入输出点分配表见表2。
表2 作息时间PLC控制器输入输出点分配表2.2 控制系统的硬件设计作息时间PLC控制器接线图如附图(1)所示。
2.3 控制系统的程序设计2.3.1 秒脉冲程序的设计秒脉冲程序梯形图如图1所示。
图1 作息时间PLC控制器秒脉冲程序梯形图当按下SB0时，X0闭合，发出启动信号，使辅助继电器M200线圈得电并自锁。
基于PLC的作息时间控制系统设计
基于PLC的作息时间控制系统设计摘要本文提出了一种基于PLC（可编程逻辑控制器）的作息时间控制系统。
该系统的设计是为了帮助人们维护健康的生活方式。
该系统可以通过对灯光和音乐的控制来帮助人们保持生物钟的正常节律。
除此之外，该系统还可以通过控制家电设备的开关来确保每天的作息时间计划得到落实。
实验结果表明，该系统具有良好的可靠性和稳定性，能够有效地帮助人们规律作息。
关键字：PLC，作息时间控制，生物钟AbstractThis paper presents a PLC (Programmable Logic Controller)-based time scheduling system for promoting healthy lifestyles. The system was designed to help maintain a normal circadian rhythm by controlling lighting and sound. In addition, the system controls household appliances to ensure compliance with daily routines. Experimental results show that the system has good reliability and stability, and can effectively assist in regulating activities.Keywords: PLC, time scheduling, circadian rhythmIntroductionIn modern society, people's lifestyles and work schedules have become increasingly irregular, leading to physical and mental disorders. One of the main reasons for this is the disruption of the normal circadian rhythm. People's biological clocks are highly dependent on external cues such as light and sound, and abnormal cues can lead to serious health problems. Therefore, it is important to maintain a normal circadian rhythm to promote a healthylifestyle.Various methods have been proposed to aid in maintaining a normal circadian rhythm, including lifestyle changes, medication, and light therapy. However, these methods have limitations in terms of practicality and effectiveness. In recent years, emerging technology such as the Internet of Things (IoT) and PLC have been used to develop more practical solutions for maintaining a normal circadian rhythm.In this paper, a PLC-based time scheduling system is proposed as a practical solution to maintain a normalcircadian rhythm. The system controls lighting and sound, and household appliances to ensure compliance with daily routines.MethodologyThe proposed system is based on a PLC. The PLC is a specialized industrial computer used to control machines and processes. The PLC can be programmed to perform a specific task, and it can be reprogrammed as needed. The systemconsists of three main components: the PLC, the lighting and sound control module, and the household appliance control module.The PLC is the central component of the system. It receives input signals from various sensors, processes the signals, and sends output signals to control modules. The PLC is programmed to perform specific tasks based on predefined schedules.The lighting and sound control module controls the intensity and color of the lighting and sound sources. The module uses a microcontroller to adjust the lighting andsound according to the predefined schedules.The household appliance control module controls theon/off switches of household appliances, such as airconditioners, TVs, and computers. The module uses a power relay to turn the appliances on and off based on the predefined schedules.ResultsThe proposed system was tested in a residential setting. The system is programmed to follow a predefined schedule. During the night, the system provides low-intensity red lighting and soft music to help people fall asleep. In the morning, the system gradually increases the intensity of the white lighting and plays lively music to help people wake up. The system also turns on household appliances such as air conditioners, TVs, and computers at predefined times.The results show that the system is highly reliable and stable. The system performs as programmed, and there were no malfunctions or errors during testing. The system effectively assisted in regulating the activities of the residents, and they reported feeling more energetic and focused throughout the day.ConclusionThe proposed PLC-based time scheduling system is a practical solution for promoting healthy lifestyles. The system effectively maintains a normal circadian rhythm by controlling lighting and sound sources. Furthermore, the system ensures compliance with daily routines by controlling household appliances. The system is highly reliable and stable, and it has the potential to be widely adopted in various settings to promote healthy lifestyles.。
基于PLC控制的作息时间控制系统
目录第一章绪论 (1)1.1引言 (1)1。
2可编程控制器的特点 (1)1.3 PLC的应用领域 (1)1.4 PLC的设计步骤 (2)1。
4。
1 硬件设计 (2)1.4.2软件设计 (2)第二章作息时间控制系统的方案论证 (2)2。
1 方案论证 (2)2.2 控制要求 (3)第三章作息时间PLC控制系统设计 (4)3.1 输入输出点分配 (4)3。
2 控制系统的硬件设计 (5)3。
3 控制系统的程序设计 (5)3.3。
1 秒脉冲程序的设计 (5)3.3.2 分显示程序的设计 (5)3。
3.3 时显示程序的设计 (6)3。
3.4 星期显示程序的设计 (7)3。
3。
5 数字显示原理 (7)3。
3.6广播、灯、打铃程序设计 (9)3.4 作息时间PLC控制器总梯形图 (10)第四章参考文献 (11)4。
1 参考文献 (11)第五章附录 (11)附图（1）作息时间PLC控制器接线图 ............................. 错误!未定义书签。
附图（2）作息时间PLC控制器总梯形图 (11)第一章绪论1。
1引言本文介绍一种用PLC控制的作息时间控制系统，详细地阐述了系统组成、系统硬件接线和系统软件设计，并详细介绍了系统工作原理。
该系统具有外设电路配置简单、扩展方便、操作容易、可靠性高、实用性强等特点，集电铃、路灯、宿舍灯、教室灯、音乐广播自动控制于一体，并具有周末与假期控制功能，实现了作息时间无人控制的自动化、科学化管理与操作。
作息时间控制；PLC;软件设计1。
2 可编程控制器的特点20世纪60年代末，为了克服传统继电器的种种应用上的缺点,人们研制出了一种先进的自动控制设备-——PLC，由于PLC具有优良的技术性能，因此它一问世就很快得到了推广应用。
现在PLC作为用于工业生产过程控制的专用计算机，与商家、家用的微机不同，由于控制对象的复杂性，使用环境的特殊性和工作运行的连续性,使其在设计上有许多特点.（1）可靠性高,抗干扰能力强；（2）接口模块功能强、品种多；（3）硬件配套齐全，用户使用方便，适应性强；（4）编程方法简单、直观；（5）系统的设计/安装、调试工作量少;（6）维修工作量小、维护方便;（7）体积小、耗能低、重量轻.1。
基于plc的84个毕业论文题目
1。
基于FX2N—48MRPLC的交通灯控制2。
西门子PLC控制的四层电梯毕业设计论文3. PLC电梯控制毕业论文4。
基于plc的五层电梯控制5. 松下PLC控制的五层电梯设计6。
基于PLC控制的立体车库系统设计7。
PLC控制的花样喷泉8。
三菱PLC控制的花样喷泉系统9。
PLC控制的抢答器设计10。
世纪星组态PLC控制的交通灯系统11。
X62W型卧式万能铣床设计12。
四路抢答器PLC控制13。
PLC控制类毕业设计论文14。
铁路与公路交叉口护栏自动控制系统15. 基于PLC的机械手自动操作系统16。
三相异步电动机正反转控制17。
基于机械手分选大小球的自动控制18. 基于PLC控制的作息时间控制系统19. 变频恒压供水控制系统20。
PLC在电网备用自动投入中的应用21。
PLC在变电站变压器自动化中的应用22. FX2系列PCL五层电梯控制系统23。
PLC控制的自动售货机毕业设计论文24. 双恒压供水西门子PLC毕业设计25。
交流变频调速PLC控制电梯系统设计毕业论文26。
基于PLC的三层电梯控制系统设计27. PLC控制自动门的课程设计28。
PLC控制锅炉输煤系统29。
PLC控制变频调速五层电梯系统设计30. 机械手PLC控制设计31。
基于PLC的组合机床控制系统设计32. PLC在改造z—3040型摇臂钻床中的应用33。
超高压水射流机器人切割系统电气控制设计34. PLC在数控技术中进给系统的开发中的应用35。
PLC在船用牵引控制系统开发中的应用36。
智能组合秤控制系统设计37. S7—200PLC在数控车床控制系统中的应用38。
自动送料装车系统PLC控制设计39。
三菱PLC在五层电梯控制中的应用40。
PLC在交流双速电梯控制系统中的应用41. PLC电梯控制毕业论文42. 基于PLC的电机故障诊断系统设计43。
欧姆龙PLC控制交通灯系统毕业论文44. PLC在配料生产线上的应用毕业论文45。
三菱PLC控制的四层电梯毕业设计论文46. 全自动洗衣机PLC控制毕业设计论文47。
基于PLC自动打铃控制器的设计
本科生毕业设计基于PLC的自动打铃控制器的设计毕业设计课题任务书院(系)：电气与信息工程学院专业：自动化大学本科毕业设计开题报告摘要学校以及一些企事业单位通常使用电铃声作为上下课、上下班等作息时间信号。
电铃已是学校以及一些企事业单位不可缺少的设备，随着社会的发展不但对其需求量越来越大，对电铃的自动控制要求也越来越高，于是人们设计了通过不同控制方式来实现的自动打铃系统。
本文介绍一种采用三菱PLC控制的作息时间自动打铃控制系统，详细地阐述了系统的组成、系统硬件接线和系统软件设计，并详细介绍了系统工作原理。
该系统具有外设电路配置简单、扩展方便、操作容易，可靠性高实用性强等特点。
该系统用于学校电铃的自动控制，具有周末和假期控制功能和星期与时间的显示功能，实现了作息时间无人控制的自动化、科学化管理与操作。
关键词：作息时间控制系统，PLC，I/O接线，软件设计ABSTRACTSchool uses the electricity tinkle of bells to be work and rest time signal such as on or off duty , going ahead to finish class generally as well as some anxiously expect institution. The electric bell has already been that school and a few anxiously expect essential equipment of institution , has been with the development of society not only more and more big to it's need amounts , the auto control to the electric bell has demanded also more and more highly , people has designed that the automation by the fact that diversity comes truecoming the control mode strikes bell system thereuponOne kind of the work and rest that PLC controls with adopt Mitsubishi time the main body of a book is introduced has stricken bell naval voluntarily , composition , system hardware connection and system software having set forth system detailedly have designed, and introduced detailedly system operating principle. That system is easy to have the outside setting up the circuit deploy going to the lavatory simple , extended , handle , the good pragmatism of reliability waits for a characteristic by force. Have owed system the auto control being used for school electric bell , have had the weekend and vacation controlling the function and the week display function with time , have realized the automation that the work and rest time self-service controls , have scientist administration and operation.Keywords: Control system of daily schedule, PLC, I/O works a telephone switchboard, The software is designed目录第1章绪论 (36)1.1 系统背景 (36)1.2 课题的目的和意义 (36)1.3 本人的主要工作 (37)第2章方案的论证 (38)2.1 继电器控制 (38)2.2 单片机控制 (38)2.3 PLC控制 (39)第3章可编程控制概述 (40)3.1 可编程控制器的基本概念 (40)3.2 可编程控制器的发展历史 (40)3.3 PLC的发展方向及前景 (41)3.4 PLC的应用领域 (42)3.5 PLC的主要技术指标 (43)3.6 PLC的选型 (44)3.7 FX2N功能介绍 (48)3.8 FX2N规格型号 (49)第4章系统总体设计 (52)4.1 系统组成 (52)4.2 显示接口电路 (53)4.3 7448芯片介绍 (55)4.4 电铃电路 (56)4.5 PLC的硬件设计 (57)4.5.1 PLC的选型 (57)4.5.2 PLC I/O端口的分配 (57)4.6 系统I/O接线图 (59)4.7 系统作息时间表及要求 (59)4.8 系统工作原理 (60)第5章软件设计及调试 (61)5.1 系统流程图 (61)5.2 总体程序的设计 (61)5.2.1 计时及时间调节程序 (62)5.2.2 显示程序 (62)5.2.3 作息时间表程序 (63)5.2.4 控制程序 (65)5.3 程序的调试 (66)结论 (70)致 (71)参考文献 (71)附录程序清单 (73)第1章绪论1.1 系统背景学校、机关、工厂、车站、码头、医院、邮电等企事业单位通常都是以电铃作为作息时间信号,铃声已日益成为人们生活中的一部分。
基于PLC的作息时间控制系统
ｌ
；
Ｉ
Ｏ ／
接线
ｂｏ ｕ ｔ
ａ
Ａ ｂ ｓｔ ｒ ａ ｃ ｔ
ｔｈ
：
Ｔｈ
ｉ
ｓ ｓ
ｔ
ｈ ｓ
ｉ
ｇ ｒ ａ ｄ ｕ ａｔ ｏ ｎ ｄ ｅ ｓ ｇ ｎ
ｉ
ｉ
ｉ
ｓ ａ
ｔ
ｈ ｅ Ｐ ＬＣ ｃ ｏ ｎ
ｔｒ
ｏ
ｌ
ｓ
ｙ
ｓｔ ｅ ｍ
，
ａ ｎ ｄ ｍ ａ
ｉ
ｎ
ｉ
ｎ
ｇ ｐ
ｒ
ｒ
ｉ
ｎｃ
ｉ
ｐ ｅ
ｌ
ｏｆ
ｈ ｅ ｓ
ｙ
ｓ ｔｅ
ｍ
ｉ
．
Ｔ ｈ ｒｏ ｕ
ｉ
ｇ
ｈ ｎ ｓ ７ ２ ０ ０ ｔ ｏｃ ｏ ｎ ｔ ｒ ｏ ｃ ａ ｍ
ｌ
ｐ
ｕ ｓ
ｗ ｏ ｒ ｋ ａ
ｌ
ｎ
ｄ ｒ ｅｓ ｔ ｔ
ｉ
ｍｅ
，
ｃ
ｈａ ｎ
Ｐ ＬＣ ｇ ｅ ｔ ｈ ｅ ｐ
发出
一
阵声 响
分
，
传 统 的 打 铃方 式 都 是依 靠 人 工 多
，
因 为 新 兴 技 术 的 迅猛 发 展
，
人 们 启 动 继 电 器
，
由 继 电器 可 以 控 制 放 音
。
这种 方 式 消 耗 时 间 也 浪 费 人 力
还容 易 出 现 错 误 偏 差
的 高 速 发展
，
而 且 可 以 用 不 同 的 方 法 来 实 现 对 作 息 时 间 机 开 启 或 关 闭
基于PLC控制的作息时间控制完整系统
CETTlC全国可编程控制器（PLC程序设计师”职业培训认证结业设计基于PLC控制的作息时间控制系统指导教师：王冠华姓名：秦富贞【摘要】本文介绍一种用PLC控制的作息时间控制系统，详细地阐述了系统组成、系统硬件接线和系统软件设计，并详细介绍了系统工作原理。
该系统具有外设电路配置简单、扩展方便、操作容易、可靠性高、实用性强等特点，集电铃、路灯、宿舍灯、教室灯、音乐广播自动控制于一体，并具有周末与假期控制功能，实现了作息时间无人控制的自动化、科学化管理与操作。
矚慫润厲钐瘗睞枥庑赖。
【关键词】作息时间控制；PLC；I/O接线；软件设计第一章绪论.............................................. 聞創沟燴鐺險爱氇谴净。
1.1引言.............................................. 残骛楼諍锩瀨濟溆塹籟。
1.2可编程控制器的特点............................... 酽锕极額閉镇桧猪訣锥。
1.3 PLC的应用领域.................................. 彈贸摄尔霁毙攬砖卤庑。
1.4 PLC的设计步骤.................................. 謀荞抟箧飆鐸怼类蒋薔。
1.4.1硬件设计..................... .............. 寒礴恳蹒骈時盡继價骚。
1.4.2软件设计................................... 密桢广鳓鯡选块网羈泪。
第二章作息时间控制系统的方案论证..................... 2鸟娅尽損鹤惨歷茏鴛賴。
2.1 方案论证 ......................................... 籟丛妈羥为贍债蛏练淨。
2.2 控制要求......................................... 預頌圣鉉儐歲龈讶骅籴。
[精品论文]基于PLC控制的作息时间控制系统
![[精品论文]基于PLC控制的作息时间控制系统](https://img.taocdn.com/s3/m/9528b972a26925c52cc5bfa2.png)
赏欣的你迎欢--料资理整心精家之件课
。迟 延应响出输/入输即�象现的后滞出输/入输在存。式方的出输中集。样采中集用采于由�6� 。数条令指�间时的有占身本令指�度速的令指行执 UPC�定决条三由短长的期周描扫�5� 。的化变而化变行执的序程着随是容内的器存寄像映件元�4� 。新刷出输�行执序程�样采入输为分期周描扫个一�3� 。入读被才态状新�时描扫次一下行进序程有只。入读被能不 态状新�态状新有端入输�时段阶行执行进在序程�时闭关口端入输当。程过新刷入输�2� 。新刷行进号信出输对中集。样采行进号信入输对中集。程过描扫次每�1� 。式方作工的”环循断不�描扫序顺“用采 CLP
赏欣的你迎欢--料资理整心精家之件课
4
求要制控 2.2
。期星、时、分整调于用�钮按动手了置设还器制控间时息作 CLP 该�外此。间时息作季夏、冬变改活灵够能序程的 CLP 入输变改过通且�灯舍宿生学关、开�乐音 关、放�播广关、放�铃打动自够能内间时的定一在�期星、时、分示显确准够能�示显码数用采 器制控间时息作 CLP 该。势优具更�制控间时息作现实来制控 CLP 择选�较比的案方种两过通 择选案方 3.1.2 好性时实�7� 高比价性�廉价优质�6� 低耗能�轻量重�小积体�5� 。来起易容得变也护维时同�短缩为大期周 的造建及计设统系制控使�线接的部外备设制控了少减大大�辑逻线接替代辑逻储存用 CLP 造改易容�便方护维�小量作工造建、计设的统系�4� 迎欢员人术技程工受深�用易学易�3� 。域 领制控字数种各于用可�力能算运据数的善完有具多大 CLP 代现�外以能功理处辑逻了除。合场制 控业工的模规种各于用以可。品产化列系的模规种各小、中、大了成形经已�天今到展发 CLP 强性用适�善完能功�全齐套配�2� 。息信报警出发时及可时障故现出�能功测检我 自障故件硬有带 CLP�外此。性靠可的高很有具�术技扰干抗的进先了取采路电部内�造制艺工产 生的格严用采�术技路电成集模规大代现用采于由 CLP。能性键关的备设制控气电是性靠可高 强力能扰干抗�高性靠可�1� �下如点特其 现实 CLP 用 2.1.2 。制控式布分和机多现实的便方很以可�4� 。令指用能功制控种各有统系令指 �强很能功制控辑逻的机片单。强能功制控�统系用应的模规种各成构易容很�展扩易�3� 。的拟比法无种机它其是这�境环的劣恶种 各应适能�的计设求要境环控测业工按是身本片芯机片单。宽围范度温应适�好性靠可�2� 。表仪器仪 能智种各及备设控、测式能智种各成装组地便方能它。化品产于易、低本成、活灵巧小�1� �下如点特其 现实机片单 1.1.2 。现实 CLP 用和现实机片单�案方种两 CLP 和机片单有要主式方现实的间时息作前目
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
目录第一章绪论 (1)1.1引言 (1)1.2可编程控制器的特点 (1)1.3 PLC的应用领域 (1)1.4 PLC的设计步骤 (2)1.4.1 硬件设计 (2)1.4.2软件设计 (2)第二章作息时间控制系统的方案论证 (2)2.1 方案论证 (2)2.2 控制要求 (3)第三章作息时间PLC控制系统设计 (4)3.1 输入输出点分配 (4)3.2 控制系统的硬件设计 (5)3.3 控制系统的程序设计 (5)3.3.1 秒脉冲程序的设计 (5)3.3.2 分显示程序的设计 (5)3.3.3 时显示程序的设计 (7)3.3.4 星期显示程序的设计 (8)3.3.5 数字显示原理 (9)3.3.6广播、灯、打铃程序设计 (11)3.4 作息时间PLC控制器总梯形图 (14)第四章参考文献 (14)4.1 参考文献 (14)第五章附录 (14)附图（1）作息时间PLC控制器接线图 ........................... 错误！未定义书签。
附图（2）作息时间PLC控制器总梯形图 (14)第一章绪论1.1引言本文介绍一种用PLC控制的作息时间控制系统，详细地阐述了系统组成、系统硬件接线和系统软件设计，并详细介绍了系统工作原理。
该系统具有外设电路配置简单、扩展方便、操作容易、可靠性高、实用性强等特点，集电铃、路灯、宿舍灯、教室灯、音乐广播自动控制于一体，并具有周末与假期控制功能，实现了作息时间无人控制的自动化、科学化管理与操作。
作息时间控制；PLC；软件设计1.2 可编程控制器的特点20世纪60年代末，为了克服传统继电器的种种应用上的缺点，人们研制出了一种先进的自动控制设备---PLC，由于PLC具有优良的技术性能，因此它一问世就很快得到了推广应用。
现在PLC作为用于工业生产过程控制的专用计算机，与商家、家用的微机不同，由于控制对象的复杂性，使用环境的特殊性和工作运行的连续性，使其在设计上有许多特点。
（1）可靠性高，抗干扰能力强；（2）接口模块功能强、品种多；（3）硬件配套齐全，用户使用方便，适应性强；（4）编程方法简单、直观；（5）系统的设计/安装、调试工作量少；（6）维修工作量小、维护方便；（7）体积小、耗能低、重量轻。
1.3 PLC的应用领域目前，PLC在国内外已广泛应用于钢铁、石油、化工、电力、建材、机械制造、汽车、轻纺、交通运输、环保及文化娱乐等各个行业，使用情况主要分为如下几类：（1）开关量逻辑控制（2）运动控制（3）闭环过程控制（4）数据处理（5）通信联网在工业生产过程当中，存在一些如温度、压力、流量、液位和速度等连续变化的量（即模拟量），1.4 PLC的设计步骤开发应用PLC的设计任务分为硬件和软件设计两部分。
1.4.1 硬件设计硬件设计主要包括：（1）确定安排PLC的输入、输出点；（2）设计外围电路，包括主电路；（3）选购PLC并进行现场安装接线等内容。
1.4.2软件设计大多数用梯形图和指令程序，主要包括：（1）设计控制流程，根据工艺要求先画出工作循环，如有必要再画详细的状态流程图；（2）根据工作循环图，画出虚拟的电路图----继电器梯形图；（3）按梯形图编写指令程序表；（4）系统调试：根据设计要求，对程序进行调试和修改，必要时还可对硬件进行修改，直到符合要求为止。
本系统用PLC设计作息时间的控制过程。
第二章作息时间控制系统的方案论证2.1 方案论证目前常用的作息时间控制方法有①单片机控制②PLC控制。
两种方式的控制原理基本似，都是分别以各自的主控器件来完成门信号的采集、运行状态控制和设定，达到自动调节和时事控制运行的功能。
本设计采用PLC控制方式，选用三菱Fx2N一48MR PLC作控制器，有24个输入点，24个输出点，继电器输出，时间显示用4个数码管,星期显示用l个数码管,完成本设计要求的各项指标，实现作息时间控制的目的。
PLC作息时间控制器采用数码显示，能够准确显示分、时、星期，在一定的时间内能够自动打铃，放、关广播，放、关音乐，开熄学生宿舍灯，且通过改变输入PLC的程序能够灵活改变冬、夏季作息时间。
此外，该PLC作息时间控制器还设置了手动按钮，用于调整分、时、星期。
2.2 控制要求作息时间控制器的控制要求如下；（1）开机时初始状态显示为00时00分，显示星期为“星期一”。
按下启动按钮，控制器开始计时工作。
（2）能将时间显示调整到当前的日期及时间。
（3）可按所设置的时间要求打铃。
（4）可根据需要控制其他装置。
（5）作息时间表（此处只列出冬季作息时间表）见表1。
（6）设置相应的手动按钮，使控制器使用更加方便。
（7）为了便于广大师生过好双休日，从星期五下午晚餐开始至星期日下午18：00停止打铃。
表1 PLC作息时间控制器冬季作息时间表第三章作息时间PLC控制系统设计3.1 输入输出点分配作息时间PLC控制器输入输出点分配表见表2。
表2 作息时间PLC控制器输入输出点分配表3.2 控制系统的硬件设计作息时间PLC控制器接线图如附图(1)所示。
3.3 控制系统的程序设计3.3.1 秒脉冲程序的设计秒脉冲程序梯形图如图1所示。
图1 作息时间PLC控制器秒脉冲程序梯形图当按下SB0时，X0闭合，发出启动信号，使辅助继电器M200线圈得电并自锁。
计时器T0、T1组成1s时钟脉冲程序；Y20为秒闪烁输出；M0、C0组成分进位脉冲。
3.3.2 分显示程序的设计分显示程序梯形图如图2所示。
图2 作息时间PLC控制器分显示程序梯形图由助继电器M1~M10分别接通分个位显示程序。
当M1闭合时，分个位显示“0”；当M2闭合时，分个位显示“1”；当M3闭合时，分个位显示“2”，依次类推。
由辅助继电器M13~M18分别接通分十位显示程序。
当M13闭合时，分十位提示“0”；当M14闭合时，分十位显示“1”；当M15闭合时，分十位显示“2”，依次类推。
初始状态时，辅助继电器M1和M13闭合，分的个位及十位均显示“0”。
当计数器C0累计计满60个时钟脉冲时，计数器C0常开触点闭合，辅助继电器M0线圈得电，其常开触点闭合，产生一个分个位脉冲及分个位移位脉冲。
分个位移位脉冲的到来，使得移位指令将M1当前的“1”状态左移一位至M2，辅助继电器M2闭合，分个位显示“1”；若再来一个移位脉冲，移位指令将M2当前的状态左移一位至M3，辅助继电器M3闭合，分的个位上显示“2”，依次类推。
当分个位脉冲满10个时，M1的状态已移位至辅助继电器M11中，M11线圈得电，其常开触点闭合，使辅助继电器M2-M10复位，辅助继电器M1又闭合，分个位上又显示“0”，辅助继电器M2-M10复位，为下一次分个位循环显示作好准备。
同时，M11常开触点闭合，使辅助继电器M12产生一个扫描周期的上升沿脉冲。
这个上升沿脉冲使得辅助继电器M13当前的“1”状态移位至M14中，分的十位上显示“1”，依次类推。
当分十位脉冲满6个时，M13的状态已移位至辅助继电器M19中，M19线圈通电，其常开触点闭合，使辅助继电器M13-M18复位，辅助继电器M13闭合，分十位上又显示为“0”。
当需要对分进行手动调整时，只需要按下按钮SB4，此时X3闭合，计数器C10计数。
经过1次计数后，其常开触点闭合，使得状态继电器S5得电，其一常开触点闭合，产生一个分位脉冲，改变分的当前显示，而状态继电器S5的另一常开触点闭合，使计数器C10复位，为下一次计数作好准备。
3.3.3 时显示程序的设计时显示程序梯形图如图3所示。
由辅助继电器M21-M30分别接通时个位显示程序。
当M21闭合时，时个位显示“0”；当M22闭合时，时个未显示“1”；当M23闭合时，时个位显示“2”，依次类推。
由辅助继电器M33-M35分别接通时十位显示程序。
当M33闭合时，时十位显示“0”；当M34闭合时，时十位显示“1”；当M35闭合时，时十位显示“2”。
图3 作息时间PLC控制器时显示程序梯形图初始状态时，因辅助继电器M21和M23闭合，故时的个位及十位均显示为“0”。
当分十位脉冲满6个时，M13的状态已移位至辅助继电器M19，M19线圈得电，1一2常开触点闭合，使辅助继电器M20产生一个扫描周期的上升沿脉冲。
这个上升沿脉冲一方面向计数器C1提供脉冲，另一方面使得辅助继电器M21当前的“1”状态移位至辅助继电器M22中，时的个位上显示“1”，如此不断循环移位。
当时个位脉冲满10个时，M20的状态已移至辅助继电器M31中，M31线圈得电，其常开触点闭合，使辅助继电器M32产生一个扫描周期的上升沿脉冲。
这个世上上沿脉冲使得辅助继电器M33当前的“1”状态移位至辅助继电器M34中，时的十位上显示为“1”。
当脉冲C1累计满24个脉冲时，计数器C1常开触点闭合，辅助继电器M38线圈得电，其常开触点闭合，使辅助继电器M22-M30及辅助继电器M33-M34复位，辅助继电器M21及M33闭合，时个位和时十位上又显示为“0”，如此不断循环移位。
当需要对时状态进行手动调整时，只需按下按钮SB5，此时X4闭合，计数器C11计数。
经过一次计数后，其常开触点闭合，使得状态继电器S6得电，其一常开触点闭合，产生一个时个位移位脉冲，改变时的当前显示。
而状态继电器S6的另一常开触点闭合，使计数器C11复位，为下一次计数作好准备。
3.3.4 星期显示程序的设计星期显示程序设计梯形图如图4所示。
由辅助继电器M40-M46分别接通星期显示程序。
当M40闭合时，星期显示“1”；当M41闭合时，星期显示“2”，依次类推。
图4 作息时间PLC控制器星期显示程序梯形图初始状态时，因辅助继电器M40闭合，星期显示为“1”。
当时移位脉冲满24个时，辅助继电器M38得电，其常开触点闭合，接通计数器C2并开始计数，另一常开触点产生一个星期脉冲及星期移位脉冲。
星期移位脉冲的来到，使移位指令将M40当前的“1”状态右移一位至M41中，辅助继电器M41闭合，星期显示“2”；若再来一个移位脉冲，移位指令M41当前的状态右移一位至M42中，辅助继电器M42闭合，星期上显示“3”，如此不断移位。
当星期脉冲满7 个时，计数器C2的常开触点闭合，一方面使其复位，另一方面接通辅助继电器M48，辅助继电器M48的常开触点闭合，同时M40的状态已移至M47；M47线圈通电，其常开触点闭合，使辅助继电器M41-M46复位，辅助继电器M40又闭合，星期上又显示为“1”。
当需要对星期状态进行手动调整时，只需按下SB6，此时X5闭合，计数器C12经过一次技术后动作，其常开岔点闭合，使得状态继电器S7得电，其一常开触点闭合，产生一个星期移位脉冲，改变星期的当前显示。
而状态继电器S7的另一常开触点闭合，使计数器C12复位，为下一次计数作好准备。
