【CN209636580U】一种沥青路面【专利】

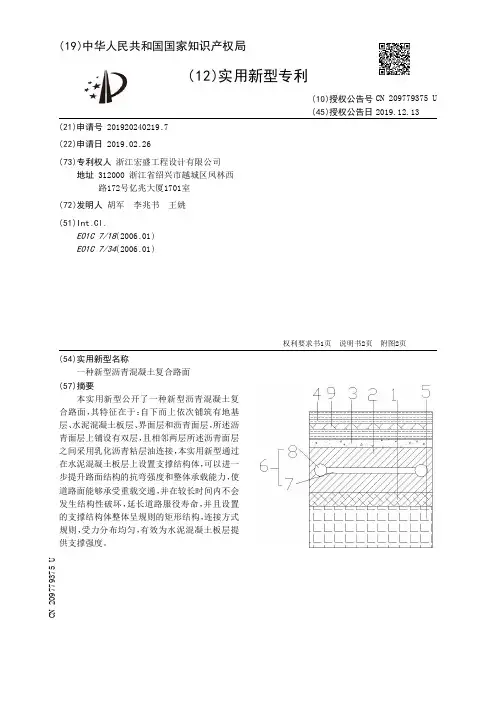

【CN209779375U】一种新型沥青混凝土复合路面【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920240219.7(22)申请日 2019.02.26(73)专利权人 浙江宏盛工程设计有限公司地址 312000 浙江省绍兴市越城区凤林西路172号亿兆大厦1701室(72)发明人 胡军 李兆书 王姚 (51)Int.Cl.E01C 7/18(2006.01)E01C 7/34(2006.01)(54)实用新型名称一种新型沥青混凝土复合路面(57)摘要本实用新型公开了一种新型沥青混凝土复合路面，其特征在于：自下而上依次铺筑有地基层、水泥混凝土板层、界面层和沥青面层，所述沥青面层上铺设有双层，且相邻两层所述沥青面层之间采用乳化沥青粘层油连接，本实用新型通过在水泥混凝土板层上设置支撑结构体，可以进一步提升路面结构的抗弯强度和整体承载能力，使道路面能够承受重载交通，并在较长时间内不会发生结构性破坏，延长道路服役寿命，并且设置的支撑结构体整体呈规则的矩形结构，连接方式规则，受力分布均匀，有效为水泥混凝土板层提供支撑强度。
权利要求书1页 说明书2页 附图2页CN 209779375 U 2019.12.13C N 209779375U权 利 要 求 书1/1页CN 209779375 U1.一种新型沥青混凝土复合路面，其特征在于：自下而上依次铺筑有地基层(1)、水泥混凝土板层(2)、界面层(3)和沥青面层(4)，所述沥青面层(4)上铺设有双层，且相邻两层所述沥青面层(4)之间采用乳化沥青粘层油(9)连接。
2.根据权利要求1所述的一种新型沥青混凝土复合路面，其特征在于：所述地基层(1)的厚度为5cm-8cm，且地基层(1)经碾压混凝土铺垫而成。
3.根据权利要求1所述的一种新型沥青混凝土复合路面，其特征在于：所述地基层(1)的下端设有底基层(5)，所述底基层(5)采用水泥稳定粒料铺垫而成，且底基层(5)的底厚为200mm。
一种沥青路面快速维修装置[实用新型专利]
![一种沥青路面快速维修装置[实用新型专利]](https://img.taocdn.com/s3/m/63a83286b84ae45c3a358cac.png)
专利名称：一种沥青路面快速维修装置专利类型：实用新型专利
发明人：王海君,陈朝霞,冯贵喜,马伟颂申请号：CN201920476460.X
申请日：20190410
公开号：CN209854521U
公开日：
20191227
专利内容由知识产权出版社提供
摘要：本实用新型涉及筑路机械技术领域，且公开了一种沥青路面快速维修装置，包括底座，所述底座的上端固定连接有沥青箱，所述沥青箱内填充有沥青，所述沥青箱靠近底座的箱壁上连通有出料管，所述出料管上安装有压力泵，所述出料管远离沥青箱的一端穿过底座并向下延伸，所述底座的底部开设有安装槽，所述安装槽远离沥青箱的槽壁上安装有电机，所述电机的输出端通过联轴器连接有往复丝杆，所述往复丝杆远离电机的一端通过轴承与安装槽槽壁转动连接。
本实用新型使得清扫结束后就注入沥青再抹平，快速将坑洞进行填平，且通过同一机构实现清扫和抹平，避免人工清扫和抹平，降低了劳动强度，提高了修补效率。
申请人：广州快速交通建设有限公司
地址：510000 广东省广州市越秀区东风中路318号嘉业大厦14楼
国籍：CN
代理机构：广州凯东知识产权代理有限公司
代理人：姚迎新
更多信息请下载全文后查看。
【CN209652734U】一种市政沥青路面联合修路机【专利】
背景技术 [0002] 沥青路面网裂是一种常见的毁损现象，如不及时的修理，就会被迅速破坏，造成路 面不能使用，为了解决这个问题，通过修路机进行维护，现有的修路机均是在车体底部开展 路面修理，人们无法观察到修理的过程，从而就对修理过程无法把握，容易造成路面修整不 完整 ，修理效果差 ，实 用性不强 ，不能满足人们的 使 用需求 ，鉴于以 上现有技术中存在的 缺 陷 ，有必要将其进一步改进 ，使其更具备实 用性 ，才能符合实际 使 用情况。因此 ，授权公告号 为CN207525591U的中国专利公开了一种市政沥青路面联合修路机，包括车体，所述车体上 固定有旋转马达，且旋转马达通过车体与维修座相连接，维修座位于车体的正上方，且维修 座的 两端放置有配重块。该市政沥青路面联合修路机设置有可自由 旋转的维修座 ，维修座 上设置有 用于填补路缝的 沥青加热机和压实沥青的 压平板 ，这样在修理路面过程中 ，人们 可以 全程观察到修理的 过程 ，并全程参与进来 ，对于修理过程出现的 一些意外情况可以 及 时进行调整，确保修理过程得以顺利进行，从而使得路面修理更加完整，同时配合空气泵和 铺平辊可以将路面清理干净以及将沥青铺平，提高了修理效果和工作效率，实用性强。 [0003] 但上述修路机有一点不足之处在于，有些沥青路面的裂缝过大，在修补时往裂缝 内填补上沥青再进行修整 ，而在使 用上述修路机时 ，还是需要人工手动先将沥青路面上的 裂缝清理干净后，再运来新的沥青重新填补，从而加大了修补工人的劳动强度，进而影响了 修补沥青路面的工作进程。
【CN209989668U】一种沥青检测用稳定的拌和装置【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920601869.X(22)申请日 2019.04.29(73)专利权人 阜阳市路兴公路工程检测有限公司地址 236000 安徽省阜阳市颍东区东兴路西侧专利权人 阜阳市路兴公路工程监理有限公司(72)发明人 董蕾 尚崴 任秀丽 高培龙 陆明 (74)专利代理机构 合肥三川专利代理事务所(普通合伙) 34150代理人 李霞(51)Int.Cl.E01C 19/10(2006.01)(54)实用新型名称一种沥青检测用稳定的拌和装置(57)摘要本实用新型提供了一种沥青检测用稳定的拌和装置，包括动力箱、放置板、动力电机、拌和盖、拌和锅、拌和轴、调节杆、连接板、控制面板、限位装置、出料盘，限位装置包括限位块、连接杆、转轴、轴承、转轴箱、卡件、阻碍件，转轴箱设置在动力箱上，转轴设置在转轴箱内部，轴承设置在转轴远离拌和锅的一端，限位块通过连接杆固定连接转轴，卡件设置在转轴上，阻碍件设置在转轴箱的内部，阻碍件阻挡卡件。
本实用新型方便有效，在搅拌过程中对拌和锅进行有效的限位固定，保证拌和锅的稳定性，避免拌和锅出现偏移，拌和锅在出料的过程中对出料进行引导，来避免出料溅出，烫伤工作人员，提高设备使用的安全性。
权利要求书1页 说明书3页 附图4页CN 209989668 U 2020.01.24C N 209989668U权 利 要 求 书1/1页CN 209989668 U1.一种沥青检测用稳定的拌和装置，其特征在于：包括动力箱、放置板、动力电机、拌和盖、拌和锅、拌和轴、调节杆、连接板、控制面板、限位装置、出料盘，所述动力箱设置在水平地面上，所述动力箱上端设有升降轴，所述升降轴的顶端固定连接所述放置板，所述放置板的一端向前延伸固定连接所述拌和盖，所述动力电机设置在所述放置板的另一端上方，所述动力电机的传动端通过杆件连接所述拌和盖，所述拌和轴的设置在所述拌和盖的底部，所述连接板设置在所述拌和盖的底部，所述连接板固定连接所述动力箱，所述拌和锅设置在所述连接板与所述拌和盖之间，所述调节杆设置在所述拌和锅的一侧，所述拌和锅靠近所述动力箱的外侧侧壁上设置有阻挡块，所述限位装置包括限位块、连接杆、转轴、轴承、转轴箱、卡件、阻碍件，所述转轴箱设置在所述动力箱上，所述转轴设置在所述转轴箱内部，所述轴承设置在所述转轴远离所述拌和锅的一端，所述限位块通过所述连接杆固定连接所述转轴，所述卡件设置在所述转轴上，所述阻碍件设置在所述转轴箱的内部，所述阻碍件阻挡所述卡件，所述出料盘设置在所述拌和锅的侧壁顶端，所述出料盘底端固定在所述拌和锅上，所述控制面板设置在所述动力箱的外侧壁上。

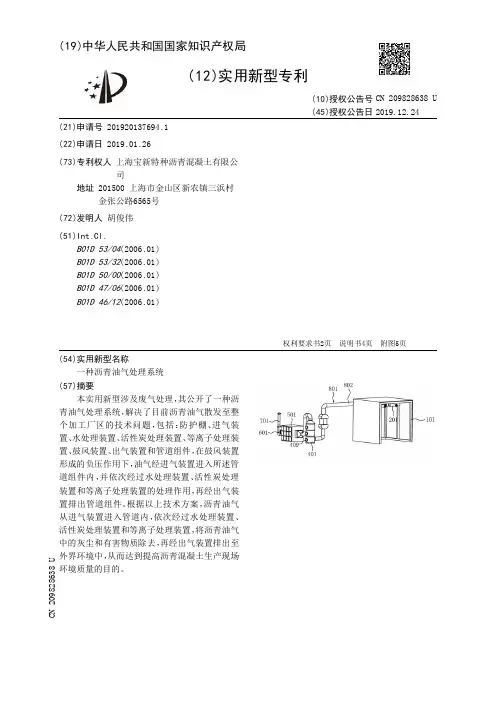

【CN209828638U】一种沥青油气处理系统【专利】
背景技术 [0002] 沥青混凝土，俗称沥青砼，是一种人工选配具有一定级配组成的矿料，碎石或轧碎 砾石、石 屑或砂、矿粉等 ，与一定比 例的路 用沥青材料 ，在严格控制条件下拌 制而成的混合 料。 [0003] 沥青混凝土的输出、运输现场，沥青混凝土经搅拌机搅拌好了之后，排出至运输车 内，运输车将混凝土运输至指定位置或者是铺设路面的位置。 [0004] 然而，当沥青混凝土从搅拌机中排出时，且由于混合好的沥青混凝土具有一定的 温度 ，容易散发出较为浓烈的 沥青 油气 ，该 油气刺鼻 ，对人体身体不好 ，该 油气很快就散发 至整个的沥青混凝土加工厂区内，导致作业环境差，存在改进之处。
(10)授权公告号 CN 209828638 U (45)授权公告日 2019.12.24
( 54 )实用新型名称 一种沥青油气处理系统
( 57 )摘要 本实 用新型涉及废气处理 ，其公开了一种沥
青油气处理系统 ，解决了目前沥青油气散发至整 个加工厂区的技术问题 ，包括 ：防护棚、进气装 置、水处理装置、活性炭处理装置、等离子处理装 置、鼓风装置、出气装置和管道组件，在鼓风装置 形成的负压作用下，油气经进气装置进入所述管 道组件内 ，并依次经过水处理装置、活性炭处理 装置和等离子处理装置的处理作用，再经出气装 置排出管道组件。根据以 上技术方案 ，沥青 油气 从进气装置进入管道内 ，依次经过水处理装置、 活性炭处理装置和等离子处理装置，将沥青油气 中的灰尘和有害物质除去，再经出气装置排出至 外界环境中 ，从而达到提高沥青混凝土生产现场 环境质量的目的。
2
CN 209828638 U
权 利 要 求 书
2/2 页
括出气管（702），所述出气管（702）竖直向上设置 ，所述出气管（702）的顶端设有防护板 （703）。

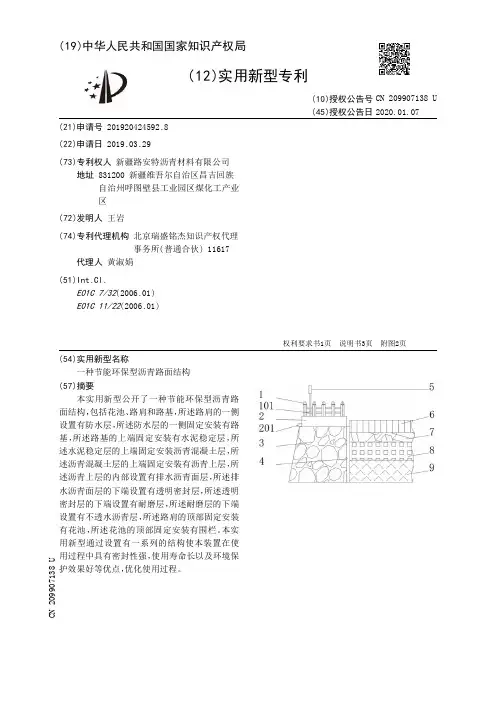

【CN209907138U】一种节能环保型沥青路面结构【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920424592.8(22)申请日 2019.03.29(73)专利权人 新疆路安特沥青材料有限公司地址 831200 新疆维吾尔自治区昌吉回族自治州呼图壁县工业园区煤化工产业区(72)发明人 王岩 (74)专利代理机构 北京瑞盛铭杰知识产权代理事务所(普通合伙) 11617代理人 黄淑娟(51)Int.Cl.E01C 7/32(2006.01)E01C 11/22(2006.01)(54)实用新型名称一种节能环保型沥青路面结构(57)摘要本实用新型公开了一种节能环保型沥青路面结构，包括花池、路肩和路基，所述路肩的一侧设置有防水层，所述防水层的一侧固定安装有路基，所述路基的上端固定安装有水泥稳定层，所述水泥稳定层的上端固定安装沥青混凝土层，所述沥青混凝土层的上端固定安装有沥青上层，所述沥青上层的内部设置有排水沥青面层，所述排水沥青面层的下端设置有透明密封层，所述透明密封层的下端设置有耐磨层，所述耐磨层的下端设置有不透水沥青层，所述路肩的顶部固定安装有花池，所述花池的顶部固定安装有围栏。
本实用新型通过设置有一系列的结构使本装置在使用过程中具有密封性强，使用寿命长以及环境保护效果好等优点，优化使用过程。
权利要求书1页 说明书3页 附图2页CN 209907138 U 2020.01.07C N 209907138U权 利 要 求 书1/1页CN 209907138 U1.一种节能环保型沥青路面结构，包括花池（2）、路肩（3）和路基（9），其特征在于：所述路肩（3）的一侧设置有防水层（4），所述防水层（4）的一侧固定安装有路基（9），所述路基（9）的上端固定安装有水泥稳定层（8），所述水泥稳定层（8）的上端固定安装沥青混凝土层（7），所述沥青混凝土层（7）的上端固定安装有沥青上层（6），所述沥青上层（6）的内部设置有排水沥青面层（601），所述排水沥青面层（601）的下端设置有透明密封层（602），所述透明密封层（602）的下端设置有耐磨层（603），所述耐磨层（603）的下端设置有不透水沥青层（604），所述路肩（3）的顶部固定安装有花池（2），所述花池（2）的顶部固定安装有围栏（1）。
一种公路沥青路面[发明专利]
![一种公路沥青路面[发明专利]](https://img.taocdn.com/s3/m/51c95a2f08a1284ac9504303.png)
专利名称：一种公路沥青路面
专利类型：发明专利
发明人：刘福明,王瑜,胡文华,尚小亮,刘超群,孙红燕,张立明申请号：CN201610039693.4
申请日：20160112
公开号：CN105504843A
公开日：
20160420
专利内容由知识产权出版社提供
摘要：本发明公开了一种公路沥青路面，包括粉细沙路基层，粉细沙路基上铺设有整平层，整平层上铺设有碎石基层，碎石基层上设有高效防火胶层连接有隔热层，隔热层上铺设有钢纤维自密实混凝土层，钢纤维自密实混凝土层上铺设有沥青面层，沥青面层上涂抹有防滑层，粉细沙路基两侧设有防冻防水护道。
本发明在路基两侧设置了防冻防水护道，增强了路基稳定性、防水性和防冻性；采用了钢纤维混凝土复合材料，显著改善了混凝土的抗拉、抗弯、抗冲击及抗疲劳的性能，并有较好延性，保证了路面的质量，通过合理的配比，对沥青进行了改性，所得沥青具有较低的感温性，较好的高、低温性能，耐老化、使用寿命长，抗剥离等优点。
申请人：南昌工程学院
地址：330099 江西省南昌市高新区天祥大道289号
国籍：CN
更多信息请下载全文后查看。
一种沥青[发明专利]
![一种沥青[发明专利]](https://img.taocdn.com/s3/m/64034a64a0116c175e0e48c6.png)
专利名称：一种沥青
专利类型：发明专利
发明人：周宏林
申请号：CN201510339670.0申请日：20150618
公开号：CN104974534A
公开日：
20151014
专利内容由知识产权出版社提供
摘要：本发明提供了一种沥青，涉及化工技术领域。
该沥青按重量份数计，组分组成如下：基质沥青50~100份、橡胶粉15~35份、热塑性树脂2~7份、乳化剂8~20份、稳定剂5~10份；乳化液按重量份数计，组分组成如下：烷基苯磺酸钠3~8份，聚乙烯醇5~10份，烧碱2~5份，水50~80份。
本发明提供的沥青的粘度高，稳定性好，能够有效降低公路路面的损坏率。
申请人：四川珍福堂商贸有限公司
地址：610000 四川省成都市成华区昭觉寺南路280号1层104号
国籍：CN
代理机构：成都华风专利事务所(普通合伙)
代理人：徐丰
更多信息请下载全文后查看。
【CN209686183U】一种新型道路路面结构【专利】
(10)授权公告号 CN 209686183 U (45)授权公告日 2019.11.26
( 54 )实用新型名称 一种新型道路路面结构
( 57 )摘要 本实用新型公开了一种新型道路路面结构，
涉及路面结构的技术领域，包括由下到上设置的 路 床 、垫层 、基层 、找平层 和面层 ，以 及设置在路 床一侧的水沟，所述面层沿其长度方向设置有至 少两排排水孔，每排所述排水孔下方设置有与所 述排水孔相通的输水管，所述输水管与所述水沟 相通 ，所述输水管沿其长度方向设置有转动杆 ， 所述转动杆外设置搅拌组件，所述转动杆一端与 输水管转动连接，另一端穿过所述输水管并位于 水沟内 ，所述转动杆位于水沟的一端设置有驱动 转动杆转动的驱动组件。利用雨水带动驱动组件 转 动 ，从 而带 动转 动杆 和搅拌组 件转 动 ，使得输 水管和排水孔中沉淀的淤泥随雨水一起流入到 水沟内 ，疏通输水管和排水孔，提高排水孔排水 效果。
权利要求书1页 说明书4页 附图3页
CN 209686183 U
CN 209686183 U
权 利 要 求 书
1/1 页
1 .一种新型道路路面结构，包括由下到上设置的路床(100)、垫层(200)、基层(300)、找 平层(400)和面层(500) ，以及设置在路床(100)一侧的水沟(110) ，其特征在于，所述面层 (500)沿其长度方向设置有至少两排排水孔(510) ，每排所述排水孔(510)下方设置有与所 述排水孔(510)相通的输水管(520) ，所述输水管(520)与所述水沟(110)相通，所述输水管 (520)沿其长度方向设置有转动杆(521) ，所述转动杆(521)外设置搅拌组件(530) ，所述转 动杆 (521) 一端与输水管 (520) 转 动连接 ，另一端穿过所述输水管 (520) 并位于水 沟 (110) 内 ，所述转动杆 (521) 位于水沟(110)的一端设置有驱动转动杆 (521) 转动的驱动组件 (540)。
【CN209873508U】一种沥青摊铺机【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920652552.9(22)申请日 2019.05.08(73)专利权人 陕西国琳公路养护工程有限公司地址 710000 陕西省西安市雁塔区幸福南路6号(72)发明人 刘群娣 张海军 (51)Int.Cl.E01C 19/16(2006.01)(54)实用新型名称一种沥青摊铺机(57)摘要本实用新型公开了一种沥青摊铺机，包括料斗、前挡料板、螺纹送料辊、输料带、后挡板、出料口、安装架、液压杆安装架、液压杆、后挡料板、履带行进车，履带行进车车架上端使用液压杆连接安装了料斗，料斗安装有前挡料板，料斗后端螺栓固定安装后挡板，后挡板中心位置开设有与输料带对应设置的出料口，安装架焊接安装在履带行进车车架上，安装架横置螺栓安装有液压杆安装架，液压杆安装架安装在的液压杆连接后挡料板，一种沥青摊铺机，本装置设计适用于沥青的摊铺作业，铺装沥青倒入料斗，螺纹送料辊转动将沥青导入输料带中，输料带运动将沥青向前传输，后挡料板通过液压杆的调节实现了沥青铺装厚度的初步调整，再通过铺装设备进行铺装作业。
权利要求书1页 说明书2页 附图2页CN 209873508 U 2019.12.31C N 209873508U权 利 要 求 书1/1页CN 209873508 U1.一种沥青摊铺机，其特征在于，包括料斗(1)、前挡料板(2)、螺纹送料辊(3)、输料带(4)、后挡板(5)、出料口(6)、安装架(7)、液压杆安装架(8)、液压杆(9)、后挡料板(10)、履带行进车(11)，履带行进车(11)车架上端使用液压杆连接安装了料斗(1)，料斗(1)前开口螺栓固定安装有前挡料板(2)，料斗(1)下端中心位置安装了输料带(4)，输料带(4)前端固定安装螺纹送料辊(3)，料斗(1)后端螺栓固定安装后挡板(5)，后挡板(5)中心位置开设有与输料带(4)对应设置的出料口(6)，安装架(7)焊接安装在履带行进车(11)车架上，安装架(7)横置螺栓安装有液压杆安装架(8)，液压杆安装架(8)安装在的液压杆(9)连接后挡料板(10)，挡料板(10)使用转轴横置安装在安装架(7)上。
一种沥青路面摊铺装置[实用新型专利]
![一种沥青路面摊铺装置[实用新型专利]](https://img.taocdn.com/s3/m/e0cb9d43d1f34693dbef3e0b.png)
专利名称：一种沥青路面摊铺装置
专利类型：实用新型专利
发明人：刘武峰,马露露,李光亮,高云飞,赵建智,赵利东,刘建华
申请号：CN202021075840.1
申请日：20200612
公开号：CN212714402U
公开日：
20210316
专利内容由知识产权出版社提供
摘要：本实用新型涉及沥青摊铺机技术领域，具体为一种沥青路面摊铺装置，包括机架以及安装在机架上辅助摊铺沥青的两个辅助单元，辅助单元具有：挡板，通过一端延伸至机架外侧的转轴呈竖直状安装在机架上螺旋摊铺器的出料位置，使得螺旋摊铺器两侧堆积的沥青沿挡板的转动方向被分散至路面的边缘处；传动件，安装在机架上，用于传输动力，通过换向锥齿轮与转轴传动连接。
本实用新型使用沥青铺设及的运动通过传动件联动转轴和挡板的转动，将螺旋摊铺器出料端位置处的沥青摊铺至路面的边缘处，一定程度上填补路面边缘处的凹陷，减小人工铲沥青填补的劳动强度，较为简便，降低沥青摊铺机的局限性。
申请人：刘武峰
地址：033200 山西省吕梁市方山县积翠乡南虎滩村方山收费站院内
国籍：CN
代理机构：滁州创科维知识产权代理事务所(普通合伙)
代理人：蒋静
更多信息请下载全文后查看。
一种沥青铺装路面及沥青路面施工方法[发明专利]
![一种沥青铺装路面及沥青路面施工方法[发明专利]](https://img.taocdn.com/s3/m/2cdc77f5c281e53a5902ff73.png)
专利名称：一种沥青铺装路面及沥青路面施工方法专利类型：发明专利
发明人：陈胜亮,魏国涛,唐有为,王志刚
申请号：CN201710301225.4
申请日：20170502
公开号：CN107022937A
公开日：
20170808
专利内容由知识产权出版社提供
摘要：本发明涉及公路施工技术领域，具体而言，涉及一种沥青铺装路面及沥青路面施工方法。
本发明公开了一种沥青铺装路面，包括依次设置在地面上的底面基层、碎石层、水泥铺装层以及沥青层。
沥青层包括多个预制沥青块，预制沥青块包括靠近水泥铺装层的安装面。
水泥铺装层包括靠近沥青层的铺装面。
铺装面与安装面之间有定位结构以及排水结构。
该沥青铺装路面施工方便，能够缩短施工的周期，降低施工的成本，并且具备良好的排水性能，使用寿命长，并且后期养护方便。
申请人：中交一公局第三工程有限公司
地址：101149 北京市通州区中关村科技园区通州园金桥科技产业基地景盛北三街10号
国籍：CN
代理机构：北京超凡志成知识产权代理事务所(普通合伙)
代理人：翟广凤
更多信息请下载全文后查看。
【CN209619785U】一种沥青路面结构【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920212937.3(22)申请日 2019.02.20(73)专利权人 广东睿博建筑设计研究有限公司地址 511515 广东省清远市静福路25号金茂翰林院四号楼2层01-13号(72)发明人 向志亮 张锦生 成汝玲 (51)Int.Cl.E01C 7/32(2006.01)(54)实用新型名称一种沥青路面结构(57)摘要一种沥青路面结构，包括夯土层，在所述夯土层上铺设柏油碎石颗粒，在柏油碎石颗粒上铺设第一混凝土层，该第一混凝土层内交叉嵌着纵向折板和横向折板；在第一混凝土层上叠加第二混凝土层，该第二混凝土层中心内嵌着第二钢筋网；第二钢筋网的周围设有内嵌在第二混凝土层内的环形钢筋网；所述第二混凝土层的上表面铺设沥青层。
有益效果是：通过预埋在混凝土层内的环形钢筋网，可以将行驶的车辆重力分散到混凝土层内的横向作用力，因此减轻了行驶车辆压过时路面的压力，并且沥青层还起到了保护环形钢筋网的作用。
权利要求书1页 说明书3页 附图2页CN 209619785 U 2019.11.12C N 209619785U权 利 要 求 书1/1页CN 209619785 U1.一种沥青路面结构，包括夯土层（11），其特征在于：在所述夯土层（11）上铺设柏油碎石颗粒（1），在柏油碎石颗粒（1）上铺设第一混凝土层（2），该第一混凝土层（2）内交叉嵌着纵向折板（3）和横向折板（4）；在第一混凝土层（2）上叠加第二混凝土层（5），该第二混凝土层（5）中心内嵌着第二钢筋网（7）；第二钢筋网（7）的周围设有内嵌在第二混凝土层（5）内的环形钢筋网（6）；所述第二混凝土层（5）的上表面铺设沥青层（8）。
2.根据权利要求1所述的一种沥青路面结构，其特征在于：所述纵向折板（3）和横向折板（4）之间的第一混凝土层（2）内预埋第一钢筋网（21）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
(72)发明人 李小惠 苏昌荣
(51)Int .Cl . E01C 7/32(2006 .01) E01C 11/22(2006 .01)
(10)授权公告号 CN 209636580 U (45)授权公告日 2019.11.15
( 54 )实用新型名称 一种沥青路面
( 57 )摘要 本实用新型涉及一种沥青路面，包括沥青路
3
CN 209636580 U源自说 明 书2/3 页
2 .根据权利要求1所述的一种沥青路面，其特征在于：所述中粒式改性沥青混凝土层 (25)的中部向上凸起呈弧形形状，其边缘与排水槽(4)顶部齐平。
3 .根据权利要求1所述的一种沥青路面，其特征在于：所述加固层(22)为两层上下连接 的土工格栅。
4 .根据权利要求1所述的一种沥青路面，其特征在于：所述排水槽(4)顶部活动连接有 盖板(42) ，所述盖板(42)上开设有若干流水孔。
实用新型内容 [0004] 本实用新型的目的是提供一种沥青路面，解决了修补的过程较为繁琐和造成资源 浪费的问题。 [0005] 本实用新型的上述实用新型目的是通过以下技术方案得以实现的： [0006] 一种沥青路面，包括沥青路面层和位于沥青路面层两侧的路缘石，所述沥青路面 层包括自下而上依次设置的基层、加固层、中粒式沥青碎石调平层、防水层和中粒式改性沥 青混凝土层，各层之间均铺设有粘合层，所述沥青路面层和路缘石之间浇筑有底座，所述底 座上设有排水槽 ，所述排水槽底部与防 水层底部齐平 ，所述排水槽 侧壁上连接有穿过路缘 石的导水管。 [0007] 通过采用上述技术方案，在沥青路面层的两侧设置路缘石，路缘石起到阻隔的作 用，成为一条分隔带 ；沥青路面层自下而上包括基层 ，在基层上通过粘合层铺设有加固 层 ， 加固层对基层以上的 层进行加固 ，减少坍塌的可能 ，对整体的结构起到稳定的 作用，在加固 层上通过粘合层铺设有中粒式沥青碎石调平层，中粒式沥青碎石调平层本身具备调平的作 用，在中粒式沥青碎石调平层上通过粘合层铺设有防水层，使防水层的表面能够保持平整， 有助于提高防水的效果 ，减少雨水渗漏的可能 ，有助于提高整体结构的稳定性 ，最后在防水 层上通过粘合层铺设有中粒式改性沥青混凝土层，层与层之间通过粘合层连接，结构简单， 便于施工，有助于加快工作效率；且使用的材料造价较低，但是性能优良 ；该修补方式在原 有的基层上改造 ，减少资源的浪费 ；沥青路面层和路缘石之间设有排水槽 ，排水槽本身具备 排水的效果 ，雨水能通过排水槽排走 ，减少雨水渗下基层的可能 ，有助于增长沥青路面层的 使用寿命。 [0008] 本实用新型进一步设置为：所述中粒式改性沥青混凝土层的中部向上凸起呈弧形 形状，其边缘与排水槽顶部齐平。 [0009] 通过采用上述技术方案，中粒式改性沥青混凝土层的中部向上凸起呈弧形形状， 雨水容易顺着弧形流向 排水槽 ，加快排水的 速度 ，减 少中粒式改 性沥青混凝土层长期浸泡
权利要求书1页 说明书3页 附图1页
CN 209636580 U
CN 209636580 U
权 利 要 求 书
1/1 页
1 .一种沥青路面，包括沥青路面层(2)和位于沥青路面层(2)两侧的路缘石(1) ，其特征 在于 ：所述沥青路面层 (2) 包括自下而上依次设置的 基层 (21) 、加固层 (22) 、中粒式沥青碎 石调平层(23) 、防水层(24) 和中粒式改性沥青混凝土层(25) ，各层之间均铺设有粘合层，所 述沥青路面层(2)和路缘石(1)之间浇筑有底座(3)，所述底座(3)上设有排水槽(4) ，所述排 水槽 (4) 底部与防水层 (24) 底部齐平 ，所述排水槽 (4) 侧壁上连接有穿过路缘石 (1)的导水 管(41)。
5 .根据权利要求4所述的一种沥青路面，其特征在于：所述水槽顶部设有过滤网(43) ， 所述过滤网(43)位于盖板(42)的下方，所述过滤网(43)的网孔直径小于流水孔的直径。
6 .根据权利要求1所述的一种沥青路面，其特征在于：所述粘合层的材质具体为SBS改 性沥青。
7 .根据权利要求1所述的一种沥青路面，其特征在于：所述中粒式改性沥青混凝土层 (25)的材质具体为中粒式改性沥青混凝土AC—16C。
2
CN 209636580 U
说 明 书
1/3 页
一种沥青路面
技术领域 [0001] 本实用新型涉及市政道路的技术领域，尤其是涉及一种沥青路面。
背景技术 [0002] 城市沥青路面是我国城市道路路面的主要形式之一，具有表面平整度高，行车过 程舒适、引起振动小和噪声低等优点。但是沥青路面作为一种整体结构层，受路基强度、交 通荷载 和各类环境因素影响很大 ，在使 用过程中会出现诸如网裂、沉陷 、不均匀沉降 、平整 度下降 等各种病害 ，严重影响交通安全和行车 质量。当路面损坏达到某种程度时 ，就需要对 路面进行整体或局部修复。换填法需要将原有的路面进行挖除 ，再重新铺设新的路面。 [0003] 上述中的现有技术方案存在以下缺陷：将原有的路面进行挖除，工程较大，该过程 较为繁琐且造成资源的浪费。
( 19 )中华人民 共和国国家知识产权局
( 12 )实 用新型专利
(21)申请号 201920050229 .4
(22)申请日 2019 .01 .07
(73)专利权人 广东刚好建设工程有限公司 地址 528200 广东省佛山市南海区桂城街 道简平路12号天安南海数码新城6期1 座1003室（住所申报）
