路径损耗和阴影衰落
86. 无线通信中的信号衰减模型有哪些？
86. 无线通信中的信号衰减模型有哪些？86、无线通信中的信号衰减模型有哪些？在当今高度依赖无线通信的时代，我们能够随时随地与他人保持联系、获取信息，这都得益于无线通信技术的不断发展。
然而，在无线通信中，信号在传输过程中不可避免地会发生衰减，这会影响通信的质量和可靠性。
为了更好地理解和预测信号衰减的情况，科学家们提出了多种信号衰减模型。
首先，我们来了解一下自由空间传播模型。
这是一种相对简单但基础的模型，它假设信号在没有任何障碍物的理想自由空间中传播。
在这种情况下，信号的衰减与传输距离的平方成正比，与信号的频率也有关系。
自由空间传播模型适用于卫星通信等长距离、无障碍的通信场景。
比如说，当我们通过卫星电视接收信号时，就可以用这个模型来大致估计信号的衰减情况。
路径损耗模型是另一个常见的信号衰减模型。
它考虑了信号在实际环境中传播时，由于建筑物、地形、植被等因素造成的损耗。
路径损耗模型通常比自由空间传播模型更复杂，因为它需要考虑更多的实际因素。
比如在城市环境中，高楼大厦会阻挡信号，导致信号强度大幅下降；在山区，地形的起伏也会对信号传播产生影响。
阴影衰落模型则关注的是由于大型障碍物（如山丘、建筑物等）造成的信号阴影效应。
这种模型认为，即使在同一地点，信号强度也会因为障碍物的遮挡而出现随机的波动。
这种波动通常用对数正态分布来描述。
想象一下，当你在一个高楼林立的城市街道行走时，有时会突然发现手机信号变弱，这可能就是受到了阴影衰落的影响。
多径衰落模型是无线通信中一个非常重要的模型。
当信号在传播过程中遇到多个反射和散射体时，会产生多个路径的信号，这些信号在接收端叠加，可能导致信号幅度和相位的快速变化，从而引起多径衰落。
多径衰落分为快衰落和慢衰落两种情况。
快衰落通常发生在移动速度较快的情况下，比如在行驶的汽车中；慢衰落则与环境的长期变化有关。
瑞利衰落模型是多径衰落模型中的一种常见形式。
它假设信号的多径分量是相互独立的，并且没有直射路径。
路径损耗、阴影衰落和多径衰落
路径损耗、阴影衰落和多径衰落转载▼路径损耗（path loss）是由发射功率的辐射扩散及信道的传输特性造成的。
在路径损耗模型中一般认为对于相同的收发距离，路径损耗也相同。
阴影（shadowing）效应是发射机和接收机之间的障碍物造成的，这些障碍物通过吸收、反射、散射和绕射等方式衰落信号功率，严重时甚至会阻断信号。
多径衰落即接收机所接收到的信号是通过不同的直射、反射、折射等路径到达接收机。
由于电波通过各个路径的距离不同，因而各条路径中发射波的到达时间、相位都不相同。
不同相位的多个信号在接收端叠加，如果同相叠加则会使信号幅度增强，而反相叠加则会削弱信号幅度。
这样，接收信号的幅度将会发生急剧变化，就会产生衰落。
路径损耗引起长距离上（100m～1000m）接收功率的变化，而阴影引起障碍物尺度距离上（室外环境是10m～100m，室内更小）功率的变化。
两者在相对较大的距离上引起功率变化，故称其为大尺度传播效应（largescale propagation effect）。
多径信号干扰也会引起接收功率的变化，但这种变化发生在波长数量级距离上，这个距离较短，所以称为小尺度传播效应（smallscale propagation effects）。
多径信号的时延扩展可以导致频率选择性衰落（frequency-selective fading），即针对信号的中不同的频率万分，无线传输信道会呈现不同的随机响应，由于信号中不同频率分量的衰落是不一致的，所以经过衰落之后，信号波形就会发生畸变。
由此可以看到，当信号的速率较高，信号宽带超过无线信道的相干带宽时，信号通过无线信道后各频率分量的变化是不一样的，引起信号波形的失真，造成符号间的干扰，此时就认为发生了频率选择性衰落；反之，当信号的传输速率较低，信道带宽小于相干带宽时，信号通过无线信道后各频率分量都受到相同的衰落，因而衰落波形不会失真，没有符号间干扰，则认为信号只是经历了平衰落，即非频率选择性衰落。
第2章 路径损耗和阴影衰落
|
E
|
2
|
Ed
| sin( )
2
2
|
Ed
| sin( 2 hT hR R
)
PR
Ae
| E |2
0
Ae
4|
R
)
PR
4PT
(
4 R
)2
GT
GR
sin2 ( 2 hT hR R
)
—修正的Friis方程
如果R比hT hR大得多，sin可用来近似，
PR
PT
GT
2
路径损耗、阴影及多径与距离的关系
Pr (dB) Pt
仅路径损耗 阴影及路径损耗 多径、阴影及路径损耗
log(d )
3
2.1 无线电波传播
1）自由空间或视距传输（直射）； 2）反射：当无线电波遇到碰到几何尺寸比电磁波波长大
得多的物体，发生反射，如建筑物、山脉和过往车辆等； 3）绕射：当无线电波被尖利边缘阻挡时会发生绕射；
29
2.4.1 地面传播：物理模型
二、绕射
来构造一个圆族，经过每个圆从T到R的路径长度为：
R q / 2 q为整数，额外路径长度为半
波长的整数倍的点的集合；
R h2 d1 d2 , v h （2 d1 d2）
2 d1d2
d1d 2
h rq
qd1d2 ,
d1 d2
vq 2q
即菲涅尔-基尔霍夫绕射参数vq定义了一个额外路径不变的椭圆；
其中：(t) 2 f (t)t (t)
7
2.2 发送和接收信号模型
s(t) (t) cos((t) 0 ) cos(2 fct) (t) sin((t) 0) sin(2 fct) 可定义载频为fc的带通信号s(t) sI (t) cos(2 fct) sQ (t) sin(2 fct)
室内传播模型

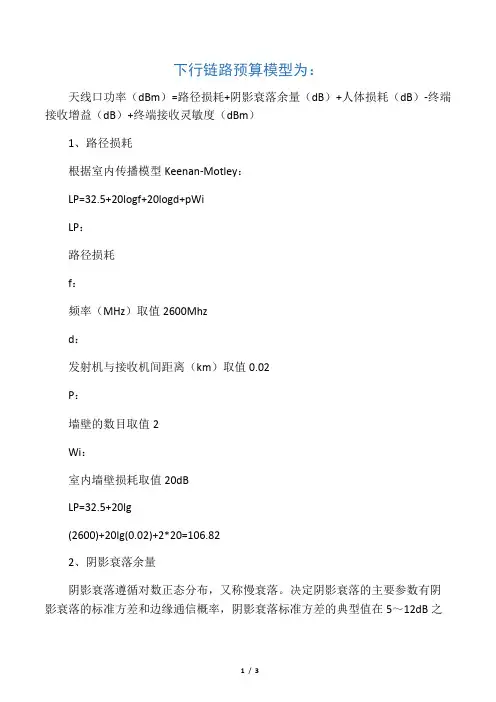

下行链路预算模型为：天线口功率（dBm）=路径损耗+阴影衰落余量（dB）+人体损耗（dB）-终端接收增益（dB）+终端接收灵敏度（dBm）1、路径损耗根据室内传播模型Keenan-Motley：LP=32.5+20logf+20logd+pWiLP：路径损耗f：频率（MHz）取值2600Mhzd：发射机与接收机间距离（km）取值0.02P：墙壁的数目取值2Wi：室内墙壁损耗取值20dBLP=32.5+20lg(2600)+20lg(0.02)+2*20=106.822、阴影衰落余量阴影衰落遵循对数正态分布，又称慢衰落。
决定阴影衰落的主要参数有阴影衰落的标准方差和边缘通信概率，阴影衰落标准方差的典型值在5～12dB之间，一般取8dB，边缘通信概率是根据服务质量要求有关，服务质量越高边缘概率越大。
阴影衰落余量=NORMINV(边缘覆盖概率,0,标准方差)，其中的0是指正态分布函数的均值。
阴影衰落余量= NORMINV(95%,0,8)=13.163、人体损耗人体对电磁信号的影响，一般取3dB。
4、终端接收增益是指接收机的天线增益，一般取0dB。
5、终端接收灵敏度终端接收灵敏度=噪声功率+噪声系数+信噪比噪声功率=热噪声功率谱密度*带宽热噪声功率谱密度=K*TK:玻尔兹曼常数（J/K）1.38*10-23J/KT：绝对温度（K）300K(27℃)热噪声功率谱密度=10lg（K*T*1000）=-174dBm/Hz带宽（Hz）:20*106Hz噪声功率=-174+10lg(20*106)=-174+73=-101dBm噪声系数:输入端信噪比/输出端信噪比，取5dB信噪比：-6dB终端接收灵敏度=-101+5-6=-102dBm天线口功率（dBm）=106.82+13.16+3-102=20.98。
阴影衰落计算公式

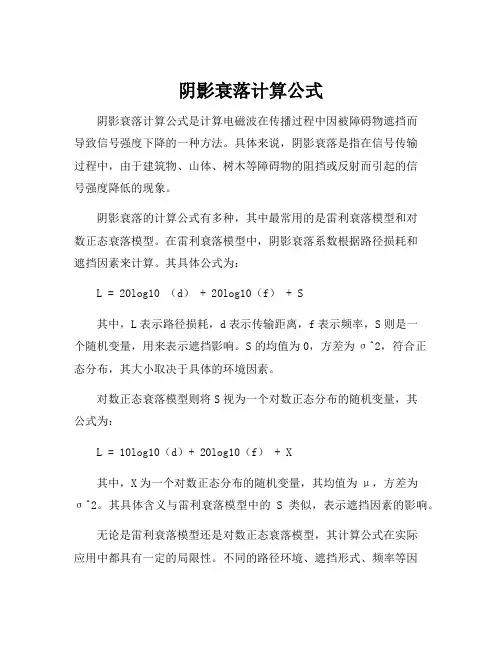

阴影衰落计算公式
阴影衰落计算公式是计算电磁波在传播过程中因被障碍物遮挡而
导致信号强度下降的一种方法。
具体来说，阴影衰落是指在信号传输
过程中，由于建筑物、山体、树木等障碍物的阻挡或反射而引起的信
号强度降低的现象。
阴影衰落的计算公式有多种，其中最常用的是雷利衰落模型和对
数正态衰落模型。
在雷利衰落模型中，阴影衰落系数根据路径损耗和
遮挡因素来计算。
其具体公式为：
L = 20log10 （d） + 20log10（f） + S
其中，L表示路径损耗，d表示传输距离，f表示频率，S则是一
个随机变量，用来表示遮挡影响。
S的均值为0，方差为σ^2，符合正态分布，其大小取决于具体的环境因素。
对数正态衰落模型则将S视为一个对数正态分布的随机变量，其
公式为：
L = 10log10（d）+ 20log10（f） + X
其中，X为一个对数正态分布的随机变量，其均值为μ，方差为
σ^2。
其具体含义与雷利衰落模型中的S类似，表示遮挡因素的影响。
无论是雷利衰落模型还是对数正态衰落模型，其计算公式在实际
应用中都具有一定的局限性。
不同的路径环境、遮挡形式、频率等因
素都会对阴影衰落产生影响，使得计算结果与实际情况存在误差。
因此，在实际场景中，还需结合实际测量、模拟等手段进行验证和修正。
总之，阴影衰落计算公式在通信、遥感等领域中具有重要的作用，对于评估信号传输质量、优化网络规划等方面都具有指导意义。
但需
要注意的是，其计算结果仅供参考，实际环境中还需进行综合考虑和
验证。
路径损耗和衰落的分析与计算

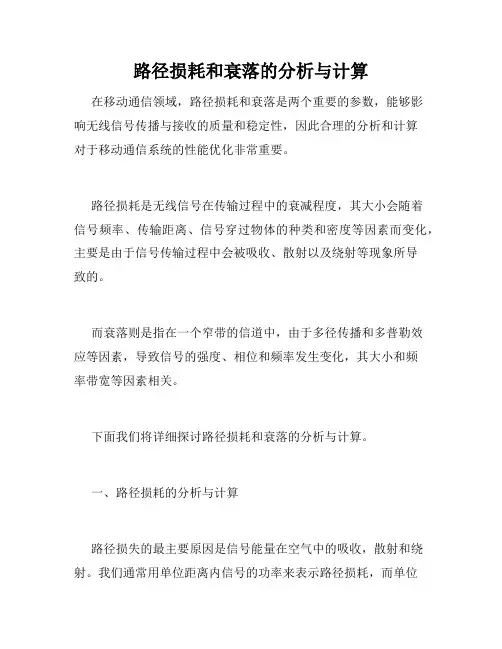

路径损耗和衰落的分析与计算在移动通信领域，路径损耗和衰落是两个重要的参数，能够影响无线信号传播与接收的质量和稳定性，因此合理的分析和计算对于移动通信系统的性能优化非常重要。
路径损耗是无线信号在传输过程中的衰减程度，其大小会随着信号频率、传输距离、信号穿过物体的种类和密度等因素而变化，主要是由于信号传输过程中会被吸收、散射以及绕射等现象所导致的。
而衰落则是指在一个窄带的信道中，由于多径传播和多普勒效应等因素，导致信号的强度、相位和频率发生变化，其大小和频率带宽等因素相关。
下面我们将详细探讨路径损耗和衰落的分析与计算。
一、路径损耗的分析与计算路径损失的最主要原因是信号能量在空气中的吸收，散射和绕射。
我们通常用单位距离内信号的功率来表示路径损耗，而单位距离内功率的损失与传输的距离是成线性关系的。
其中，路径损耗和频率和传输距离之间的关系由信号传输过程中的自由空间路径损失公式确定。
自由空间路径损失公式：L = 20log10(d) + 20log10(f) - 147.56其中，L表示路径损失，d表示传输距离，f表示信号频率。
这个公式可以在计算无线电波在自由空间中传播路径损耗时，提供一个非常准确的参考。
对于其他环境下的路径损耗计算而言，我们需要考虑其他因素，例如衰落和反射这个公式也有一些的改进版本，如芝麻公式、Okumura模型、Hata-Okumura模型等，需要根据实际情况选择合适的模型来计算。
二、衰落的分析与计算衰落是时域或频域上信号值的变化，其影响主要体现在信号的振幅、相位和频率等方面，它是无线通信中普遍存在的现象，在衰落情况下，信号的质量和稳定性都会受到影响。
1. 多径衰落多径衰落指的是由于信号同时经过多个路径（反射、绕射、散射等）到达接收端，形成了多条干涉叠加并相互作用的信号，影响了其幅度和相位等特征，导致信道中出现了多频率或多符号的失配现象。
多径衰落的大小和形状与传播信号的频率、接收设备的位置和方向、传播媒介的物理性质及其形状等因素有关。
信道频率 损耗模型 阴影模型 衰落模型
信道频率损耗模型阴影模型衰落模型本文主要介绍无线通信中常用的四个模型：信道频率模型、损耗模型、阴影模型和衰落模型。
这些模型是对无线信号传输的描述，可用于无线电路设计、无线网络规划、信号覆盖预测等领域。
一、信道频率模型信道频率模型是描述无线信道频率特性的模型。
由于每个频率都有不同的传播特性，因此，无线信道的频率响应是需要建模的一个方面。
信道频率模型主要用于预测在不同频率（即不同带宽）上信道的性能和损失。
其中，常见的信道频率模型有两种：理想无限平坦频率响应模型和实际的有限频带响应模型。
理想的无限平坦频率响应模型假定无线信道对所有频率的信号响应相同，并无任何滚降和干扰。
这种模型主要用于在不同频谱范围内比较不同的无线网络方案，例如Wi-Fi和蜂窝无线电连接。
实际的有限带宽响应模型基于实际信道的复杂特性，由于加性白噪声和多径反射等，信号的响应会随着信号频率而发生变化。
这种模型更加接近实际情况，但是比起理想模型更加复杂。
二、损耗模型在无线通信系统中，有很多因素能够影响信号的传输质量，如空气介质、障碍物、雨雪、建筑物等。
而这些环境因素会因传输距离的不同而导致信号衰减，这就是所谓的信号损耗。
损耗模型主要被用来描述这种随距离而发生变化的信号弱化。
由于信号损耗涉及到多个因素，因此建立一个准确的信号损耗模型是必须的。
普遍采用的损耗模型包括路径损耗模型和自由空间传输损耗模型。
路径损耗模型考虑了多种影响信号强度的因素，包括距离、传播介质、障碍物、频率、传输功率等。
该模型描绘了信号强度沿着直线传输路径的弱化过程，并使用密集度函数表示环境因素对信号传输的影响。
自由空间传输损耗模型是另一种常见的损耗模型，它假定空气介质是完全透明的，没有任何干扰。
这种模型假设无线信号在没有障碍物的情况下沿着一条直线传播，其信号强度随着传输距离的平方根而减弱。
三、阴影模型阴影模型是一种经验模型，用于描述障碍物阻挡无线信号的效果。
在真实环境中，无线信号发射器和接收器之间存在很多干扰，包括建筑物、植被、地形等障碍物，因此阴影模型非常重要。
路径损耗和阴影衰落
路径损耗和阴影衰落⽆线信道的衰落特性⽆线通信近年来移动通信技术飞速发展，经历了三个发展阶段，第⼀代模拟系统仅提供语⾳服务，不能传输数据；第⼆代数字移动通信系统的数据传输速率也只有9.6Kbit/s，最⾼可达32kbit/s；第三代移动通信系统数据传输速率可达到2Mbit/s。
随着第三代移动通信(3G)陆续在各国投⼊商业运营，必将给⼈们的⽣活带来更多的⽅便。
过去所采⽤的⼀些成熟的⽆线技术，例如窄带信道中的调制技术，由于其速率的限制，已渐渐被宽带信道调制技术所代替，对宽带信道的传输性能及调制技术的研究已经达到前所未有的⾼度。
⽆线通信的发展⽬标是使⽤者能够在任意地点、任何时间与任何⼈实现即时通信。
⽆线电波的传播⽆线信道的电波传输特性与传播环境—地貌、⼈⼯建筑、⽓候特征、电磁⼲扰情况、通信体移动速度和使⽤的频段等密切相关。
⽆线通信系统的通信能⼒和服务质量、⽆线通信设备要采⽤的⽆线传输技术都与⽆线移动信道性能的好坏密切相关。
电磁波在空中传播时，墙壁、地⾯、建筑物和其他物体会对电磁波形成反射、散射、折射和衍射等现象。
⽆线移动信号的损耗包括⾃由空间传播损耗与弥散、阴影衰落和多径效应。
⽆线电波在理想的空间中传播时，电磁波的能量不会被障碍物吸收，也不存在电波的反射、折射、绕射、⾊散和吸收等现象，但是随着传播距离的增⼤，电磁能量在扩散过程中产⽣球⾯波扩散损耗；由于电波传播遇到的障碍物等阻挡，形成电波阴影区，阴影区的电场强度减弱的现象称为阴影效应。
引起的衰落幅度服从对数正态分布（正态衰落或⾼斯衰落）；由于移动传播环境的多径传播引起的衰落称为多径衰落。
当接收信号中⽆主导信号时，衰落振幅服从瑞利分布。
当接收信号中有主导信号时，衰落振幅服从莱斯分布。
多径衰落使信号电平起伏不定，严重时将影响通话质量。
⽆线电波的衰落作⽤使得到达接收端的信号的功率变⼩。
在发射机和接收机之间的存在的任何障碍物都会引起信号功率的衰减。
发送和接收信号模型在频率范围为0.3GHz~3GHz的UHF频段和频率范围为3GHz~30GHz的SHF 频段，电波的传播特性良好，天线尺⼨也⽐较⼩，很适合⽆线通信。
路径损耗模型
路径损耗模型ITU-R P.1238-5建议书⽤于规划频率范围在900 MHz到100 GHz内的室内⽆线电通信系统和⽆线局域⽹的传播数据和预测⽅法（ITU-R第211/3号课题）（1997-1999-2001-2003-2005-2007年）范围本建议书介绍了在900 MHz ⾄100 GHz频率范围内的室内传播的指导原则，主要内容如下：–路径损耗模型；–时延扩展模型；–极化和天线辐射图的效应；–发射机和接收机选址的效应；–建材装修和家具的效应；–室内物体移动的效应。
考虑到a）正在开发将在室内⼯作的许多短距离（⼯作范围短于1 km）的个⼈通信应⽤；b）正如许多现有产品和热门的研究活动所表明的那样，⽆线局域⽹（RLAN）和⽆线专⽤交换机（WPBX）需求很旺盛；c）希望设⽴⽆线局域⽹标准，可与⽆线和有线通信都兼容；d）采⽤⾮常低功率的短距离系统在移动和个⼈环境下提供业务有许多优点；e）在建筑物内的传播特性和在同⼀区域内许多⽤户引起的⼲扰这两⽅⾯的知识，对系统的有效设计是⾮常重要的；f）⽤于系统初步规划和⼲扰估算的通⽤（即与位置⽆关）模型和⽤于某些细致评估的定型（或具体地点）模型都是需要的；注意到a）ITU-R P.1411建议书为频率范围在300 MHz到100 GHz的室外短距离电波传播提供了指导，并且该建议也应该作为同时存在室内和室外传播条件的那些情况下的参考⽂件。
建议1 对⼯作于900 MHz到100 GHz之间的室内⽆线电系统的传播特性进⾏评估时，采⽤附件1中的资料和⽅法。
附件 11 引⾔室内⽆线电系统的传播预测在某些⽅⾯是与室外系统有区别的。
跟室外系统中⼀样，根本⽬的是保证在所要求的区域内有效覆盖（或在点对点系统情况下保证有可靠的传播路径）和避免⼲扰，包括系统内的⼲扰以及其他系统的⼲扰。
然⽽，在室内情况下，覆盖的范围是由建筑物的⼏何形状明确地限定的，⽽且建筑物本⾝的各边界将对传播有影响。
影响慢衰落的因素
二、影响慢衰落的因素：
1、慢衰落产生的原因：
（1）路径损耗，这是慢衰落的主要原因。
（2）障碍物阻挡电磁波产生的阴影区，因此慢衰落也被称为阴影衰落。
（3）天气变化、障碍物和移动台的相对速度、电磁波的工作频率等有关。
2、远近效应
由于接收用户的随机移动性，移动用户与基站间的距离也是在随机的变化，若各用户发射功率一样，那么到达基站的信号强弱不同，离基站近信号强，离基站远信号弱。
通信系统的非线性则进一步加重，出现强者更强、弱者更弱和以强压弱的现象，通常称这类现象为远近效应。
因为CDMA是一个自干扰系统，所有用户共同使用同一频率，所以“远近效应”问题更加突出。
3、多普勒效应
它是由于接收的移动用户高速运动而引起传播频率的扩散而引起的，其扩散程度与用户的运动速度成正比。
随参信道的一般衰落特性和选择性衰落特性，是严重影响信号传输的重要特性。
至于前面所说的慢衰落特性，因为它的变化速度十分慢，通常可以通过调整设备参量（如调整发射功率）来弥补。
而为了抗快衰落，通常可采用多种措施，例如，各种抗衰落的调制解调技术、抗衰落接收技术及扩频技术等。
其中，明显有效且被广泛应用的措施之一，就是分集接收技术。
其基本思想就是，快衰落信道中接收的信号是到达接收机的各径分量的合成，如果在接收端同时获得几个不同路径的信号，将这些信号适当合并构成总的接收信号，则能够大大减小衰落的影响。
4、阴影效应
移动台在运动中，由于大型建筑物和其他物体对电波的传输路径的阻挡而在传播接收区域上形成半盲区，从而形成电磁场阴影，这种随移动台位置的不断变化而引起的接收点场强中值的起伏变化叫做阴影效应。
阴影效应是产生慢衰落的主要原因。
LTE中的功率控制总结
LTE中的功率控制总结1、LTE框图综述2、LTE功率控制与CDMA系统功率控制技术的比较下表所示。
3、LTE当中上下行分别采用OFDMA和SC-FDMA的多址方式，所以各子载波之间是正交不相关的，这样就克服了WCDMA当中远近效应的影响。
为了保证上行发送数据质量，减少归属不同eNodeB的UE使用相同频率的子载波产生的干扰，同时也减少UE的能量消耗，并使得上行传输适应不同的无线传输环境，包括路损，阴影，快衰落等。
（质量平衡与信干噪比平衡的原则相结合使用，是现在功率控制技术的主流。
）4、功率控制方面，只是对上行作功率调整(采用慢速功率控制)，下行按照参数配置进行固定功率的发送，即只有eNodeB对UE的发送功率作调整。
LTE中，上行功率控制使得对于相同的MCS(Modulation And Coding Scheme), 不同UE到达eNodeB的功率谱密度（Power Spectral Density,PSD单位带宽上的功率）大致相等。
eNodeB 为不同的UE分配不同的发送带宽和调制编码机制MCS，使得不同条件下的UE获得相应不同的上行发射功率。
5、对于下行信号，基站合理的功率分配和相互间的协调能够抑制小区间的干扰，提高同频组网的系统性能。
严格来说，LTE的下行方向是一种功率分配机制，而不是功率控制。
不同的物理信道和参考信号之间有不同的功率配比。
下行功率分配以开环的方式完成，以控制基站在下行各个子载波上的发射功率。
下行RS一般以恒定功率发射。
下行共享控制信道PDSCH功率控制的主要目的是补偿路损和慢衰落，保证下行数据链路的传输质量。
下行共享信道PDSCH的发射功率是与RS发射功率成一定比例的。
它的功率是根据UE反馈的CQI与目标CQI的对比来调整的，是一个闭环功率控制过程。
在基站侧，保存着UE 反馈的上行CQI值和发射功率的对应关系表。
这样，基站收到什么样的CQI，就知道用多大的发射功率，可达到一定的信噪比（SINR）目标。
移动通信中的主要损耗
移动通信中的主要损耗
1. 路径损耗：移动通信中的路径损耗是指信号在传输过程中由于传播距离增加而导致的衰减。
随着距离的增加，信号的强度会逐渐减弱，因此在接收端接收到的信号会变得越来越弱。
2. 多径效应：多径效应是指信号在传输过程中被不同路径上的反射、折射和散射所影响，导致信号失真和衰减。
这种情况会导致信号的多个副本在接收端到达，使得接收端难以分辨原始信号。
3. 补偿损耗：移动通信中的补偿损耗是指由于天线的方向性和位置等原因导致的信号传输不完全。
天线的方向性不良或与目标方向之间存在障碍物，都会导致信号传输的补偿损耗。
4. 自由空间路径损耗：自由空间路径损耗是指在无线传输中，信号在自由空间中传播时由于衰减、散射等因素导致的信号强度减弱。
这种损耗随着传输距离的增加而增加。
5. 吸收损耗：移动通信中的吸收损耗是指信号在传输过程中被大气、建筑物、树木等物体吸收、衰减的过程。
不同物体对信号的吸收能力不同，因而会导致信号的强度减弱。
6. 多用户干扰：移动通信中，多个用户同时进行通信会导致信号之间的互相干扰。
这种干扰会降低信号的质量和可靠性，影响通信的效果。
除了以上列举的主要损耗外，移动通信中还存在一些其他的损耗，如多径干扰、频率选择性衰落、信道损耗等，这些损耗也会对移动通信的性能产生一定的影响。
在移动通信系统的设计和优化过程中，需要充分考虑这些损耗因素，采取相应的措施来降低损耗，提高通信质量和可靠性。
路径损耗和阴影衰落
无线信道的衰落特性无线通信近年来移动通信技术飞速发展，经历了三个发展阶段，第一代模拟系统仅提供语音服务，不能传输数据；第二代数字移动通信系统的数据传输速率也只有9.6Kbit/s，最高可达32kbit/s；第三代移动通信系统数据传输速率可达到2Mbit/s。
随着第三代移动通信(3G)陆续在各国投入商业运营，必将给人们的生活带来更多的方便。
过去所采用的一些成熟的无线技术，例如窄带信道中的调制技术，由于其速率的限制，已渐渐被宽带信道调制技术所代替，对宽带信道的传输性能及调制技术的研究已经达到前所未有的高度。
无线通信的发展目标是使用者能够在任意地点、任何时间与任何人实现即时通信。
无线电波的传播无线信道的电波传输特性与传播环境—地貌、人工建筑、气候特征、电磁干扰情况、通信体移动速度和使用的频段等密切相关。
无线通信系统的通信能力和服务质量、无线通信设备要采用的无线传输技术都与无线移动信道性能的好坏密切相关。
电磁波在空中传播时，墙壁、地面、建筑物和其他物体会对电磁波形成反射、散射、折射和衍射等现象。
无线移动信号的损耗包括自由空间传播损耗与弥散、阴影衰落和多径效应。
无线电波在理想的空间中传播时，电磁波的能量不会被障碍物吸收，也不存在电波的反射、折射、绕射、色散和吸收等现象，但是随着传播距离的增大，电磁能量在扩散过程中产生球面波扩散损耗；由于电波传播遇到的障碍物等阻挡，形成电波阴影区，阴影区的电场强度减弱的现象称为阴影效应。
引起的衰落幅度服从对数正态分布（正态衰落或高斯衰落）；由于移动传播环境的多径传播引起的衰落称为多径衰落。
当接收信号中无主导信号时，衰落振幅服从瑞利分布。
当接收信号中有主导信号时，衰落振幅服从莱斯分布。
多径衰落使信号电平起伏不定，严重时将影响通话质量。
无线电波的衰落作用使得到达接收端的信号的功率变小。
在发射机和接收机之间的存在的任何障碍物都会引起信号功率的衰减。
发送和接收信号模型在频率范围为0.3GHz~3GHz的UHF频段和频率范围为3GHz~30GHz的SHF 频段，电波的传播特性良好，天线尺寸也比较小，很适合无线通信。
路径损耗和阴影衰落
计算复杂，不适于通用建模方法 射线跟踪法：简单几何方程取代Maxwell方程，近 似反射、绕射和散射对波前的影响。
2.4 射线跟踪
射线跟踪法建模特点：
接收机距最近反射体数个波长、所有反射体大小相对 于波长足够大且相当平滑近似误差最小 cf.经验数据：在乡村地区、发射机和接收机都很靠近 地面的街道、适当调整了射线系数的室内环境能精
2.2 发送和接收信号模型
多普勒频移：
2.2 发送和接收信号模型
多普勒频移：
接收机朝发送机方向移动
正值
发送信号s(t)的功率为Pt，接收信号r(t)功率Pr 信道的路径损耗真值:发送功率和接收功率的比 值。
信道的路径损耗：路径损耗真值的分贝数
2.2 发送和接收信号模型
信道是无源的，只能衰减信号，用分贝表示的路 径损耗一般都是非负值 路径增益分贝值：路径损耗分贝值的负数（通常 负值）
2.4 射线跟踪
反射、绕射和散射：从固定发射机发出的无线电 信号在其传播环境中会遇到许多物体，从而发生 经由反射、绕射和散射到达接收机的信号分量： 多径信号分量
2.4 射线跟踪
接收端收到多径信号cf直射信号：功率衰减、时 延、相移及频移 多径信号和直射信号在接收端叠加信号失真 Q：考虑有限个反射体，if位置和介电性质已知 适当边界条件求解Maxwell方程多径传播路径
2.3 自由空间的路径损耗
视距（LOS）信道：假设信号经过自由空间到达 距离d处的接收机，发射机和接收机之间没有任 何障碍物，信号沿直线传播。 相应的接收信号：LOS信号或直射信号 自由空间路径损耗使接收信号相对于发送信号引 入了一个复数因子，产生接收信号：
无线信号传播衰弱浅析
1无线传播简介移动通信中采用无线电波传播信息,即无线信道。
而移动台又经常处于不断运动状态之中,因而导致接收到的信号幅度和相位随时间、地点而不断地变化。
因此,需要对网络所在无线环境进行研究。
从移动信道的电磁波传播上看,有四种传播方式:直射波、反射波、绕射波和散射波。
1.1直射波(自由空间传播模型)自由空间传播是指在理想的、均匀的各向同性的介质中传播,不发生反射、折射、散射和吸收现象,只存在因电磁波能量扩散而引起的传播损耗。
在自由空间中,若发射点处的发射功率为P t ,以球面波辐射接收的功率为P r ,则有P r =P t λ4πd()2g t g r式中,P t 为发射机送至天线的功率,g t 和g r 是发射和接收天线增益,λ为波长,d 为发射天线和接收天线之间的距离。
自由空间传播损耗则可以定义为:L s =P t P r =4πd λ()21g t g r损耗常用分贝表示,则:L s =32.45+20logd+20logf-10log(g t g r )L bs =32.45+20logd+20logf g =g =1式中,距离d 以km 为单位,频率f 以MHz 为单位,L bs 定义为自由空间路径损耗,他表示自由空间中的两个理想电源天线(增益系数g t =g r =1的天线)之间的传输损耗。
1.2反射波反射波是指从不同建筑物或其他反射体反射后到达接收点的传播信号,其信号强度较直射波弱。
接下来,对多径传播模型做如下推导:如果电磁波传播到理想介质表面,则能量都将反射回来,反射系数(入射波与反射波的场强比值)R 为1。
而对于非理想介质的情况下,反射系数R=sinθ-z sinθ+z。
式中z=ε0-cos 2θ√/ε0(垂直极化)或z=ε0-cos 2θ√(水平极化),ε0=ε-j60σλ,其中,θ入射角,ε和σ分别为反射媒质的介电常数和电导率,λ为波长。
两径传播的接收信号强度P r 可以表示为:P r ≈P tλ4πd()2g t gr1+Re-jΔΦ2其中,相位差ΔΦ=2πΔl λ,Δl=(AC+CB)-AB。
2.2移动信道的衰落特性
§2-2 移动信道的衰落特性⏹大尺度传播特性：描述的是发射机与接收机之间长距离上的场强变化⏹路径传播损耗：它反映了传播在宏观大范围(几百米或几千米)的空间距离上的接收信号电平平均值的变化趋势。
⏹由于阴影效应和气象条件变化造成的接收场强中值的缓慢变化，这种损耗是中等范围内（数十至数百个波长范围）接收电平的均值变化而产生的损耗。
一般认为慢衰落与工作频率无关，仅取决于移动台的移动速度，衰落深度取决于障碍物的状态；且衰落后信号的幅度服从于对数正态分布。
移动用户和基站之间的距离为r时，传播路径损耗和阴影衰落用dB可以表示为：10lgl(r,ξ)=10nlgr+ξ⏹小尺度传播特性：描述短距离(几个波长)或短时间(秒级)内的接收场强的快速波动情况。
⏹快衰落损耗：由于多径传播而产生的损耗。
它反映微小范围（几个至数十个波长范围）接收电平的均值变化而产生的损耗。
一、快衰落/多径衰落/瑞利衰落：多径传播是陆地移动通信系统的主要特征。
★多普勒频移⏹成因：路程差造成的接收信号相位变化值，进而产生多普勒频移。
⏹后果：信号经不同方向传播，其多径分量造成接收机信号的多普勒扩展，进而增加信号带宽。
⏹此可得出频率变化值，即多普勒频移fdv 移动环境：⏹基站高、移动台低。
基站天线通常高30 m，可达90 m；移动台天线通常为2～3 m以下。
⏹ 移动台周围的区域称为近端区域，该区域内的物体造成的反射是造成多径效应的主要原因。
⏹ 离移动台较远的区域称为远端区域，在远端区域，只有高层建筑、较高的山峰等的反射才能对该移动台构成多径。
二、多经信号的统计特性1） 瑞利Rayleigh 衰落：在多径传播信道中，若N 条路经彼此相互独立且没有一个信道的信号占支配地位，或者没有直射波信号，仅有很多的反射波，则接收信号的包络将服从瑞利分布。
2） 莱斯Ricean 衰落：在多径传播信道中，若接收信号中有一个信道的信号占支配地位（常常是直射波），则其包络将服从莱斯分布。
路径损耗 多径衰落 阴影效应 多普勒效应
路径损耗多径衰落阴影效应多普勒效应路径损耗、多径衰落、阴影效应和多普勒效应是无线通信中常见的影响因素。
本文将逐一介绍这些因素对无线信号传输的影响及相关应对措施。
一、路径损耗路径损耗是指无线信号在传播过程中因空间传播距离增加而逐渐衰减的现象。
路径损耗的主要原因是信号在传播过程中发生散射、反射、折射和吸收等现象。
路径损耗的大小与传播距离、频率、天线高度以及传播环境等因素有关。
为了应对路径损耗，可以采取以下措施：1. 提高天线高度，以增加信号传播的直射路径；2. 使用高增益天线，以提高信号传输的功率；3. 使用中继站，以延长信号传播的距离；4. 使用信号补偿技术，如功率控制和自适应调制等，以增强信号的传输能力。
二、多径衰落多径衰落是指信号在传播过程中由于经历多条不同路径而导致的信号强度波动现象。
多径衰落的主要原因是信号在传播过程中经历反射、散射和衍射等现象，导致信号在接收端叠加干扰。
为了应对多径衰落，可以采取以下措施：1. 使用均衡技术，如时域均衡和频域均衡等，以消除多径效应；2. 使用编码技术，如卷积码和纠错码等，以提高信号的可靠性；3. 使用分集技术，如空分多址（SDMA）和时分多址（TDMA）等，以增加信号的传输路径；4. 使用自适应调制技术，如自适应调制解调（AMC）和自适应调制速率（AMR）等，以适应信道的变化。
三、阴影效应阴影效应是指由建筑物、地形或其他物体对信号传播造成的衰减现象。
阴影效应的主要原因是信号在传播过程中受到障碍物的遮挡和衍射，导致信号强度不均匀分布。
为了应对阴影效应，可以采取以下措施：1. 合理规划基站的布局，避免建筑物和地形对信号传播的阻挡；2. 使用高频率的信号，以减小阴影效应的影响；3. 使用多天线技术，如MIMO（多输入多输出）等，以增加信号的传输路径；4. 使用信号预测技术，如信号补偿和自适应滤波等，以消除阴影效应的影响。
四、多普勒效应多普勒效应是指信号源和接收器之间相对运动导致信号频率发生变化的现象。
双射线传播模型 路损公式
双射线传播模型路损公式双射线传播模型是一种用于无线通信系统中的路损模型，用于描述信号在传播过程中的衰减情况。
路损是指信号在传输过程中由于各种因素造成的衰减和损耗，包括自由空间路径损耗、多径效应、阴影衰落等。
双射线传播模型是一种简化的模型，通过考虑主要的传播路径和信号衰减因素，可以较为准确地预测信号的强度和传输距离。
双射线传播模型的路损公式可以表示为：L = L0 + 10nlog(d/d0) + Xσ其中，L为信号的路损（dB），L0为参考距离d0处的路损（dB），n 为路径损耗指数，d为传输距离，X为阴影衰落的均值（dB），σ为阴影衰落的标准差（dB）。
在双射线传播模型中，路径损耗指数n是一个重要的参数，它反映了信号衰减随距离增加的速率。
通常情况下，n的取值范围为2到4，取决于传播环境的复杂程度。
当n=2时，表示自由空间传播模型，即信号衰减与距离的平方成正比；当n=4时，表示有阻尼的传播模型，即信号衰减与距离的四次方成正比。
在实际应用中，可以通过实测数据来确定合适的n值。
阴影衰落是指由于环境的不均匀性引起的信号强度的随机变化。
X 表示阴影衰落的均值，σ表示阴影衰落的标准差。
阴影衰落的产生与信号在传播过程中遇到的障碍物和地形等因素有关。
在建筑物密集区域或山区等复杂环境中，阴影衰落的影响更为显著。
双射线传播模型的路损公式中，还包括参考距离d0和参考路损L0两个参数。
参考距离是指与发射源之间的距离，通常取1米或10米。
参考路损是指在参考距离处的路损值，可以通过实测数据或仿真模拟来确定。
参考路损的确定对于预测信号强度和传输距离具有重要意义。
双射线传播模型的路损公式可以用于无线通信系统的规划和设计。
通过对信号的路损进行分析和预测，可以确定合适的传输功率和传输距离，从而提高信号的覆盖范围和传输质量。
在实际应用中，还可以结合其他的衰减模型和算法，如多径效应的补偿和频率选择性衰落的处理，进一步提高通信系统的性能。
路径损耗和阴影衰落
路径损耗和阴影衰落1 概述无线通信是要实现信息准确可靠且高速地传输，然而这个目标的实现存在着严峻的挑战。
因为无线信道易受噪声、干扰和其他信道因素影响，而且由于用户的移动和信道的动态变化，这些因素还在随时间随机变化。
其中路径损耗和阴影衰落是两个影响接收信号功率非常重要的因素，本文将讲述两者对接收功率变化的影响，并分析相关的信道传播模型。
2 发送信号与接收信号模型调制器中的振荡器产生实正弦信号，不是复指数信号，实际上信道只改变了发送信号在不同频率处的幅度和相位，因此接收信号也是实信号。
又因为我们采用复数信道建模，所以为了便于分析，我们把发送和接收信号表示成一个复信号的实部。
下面分别给出发送和接收信号模型。
2.1 发送信号发送信号表达式为2()Re{()}c j f t s t u t e π= (1)其中u(t)一个复信号，P u 为功率，u(t)称为s(t)的复包络，即u(t)的振幅就是s(t)的振幅。
发送信号s(t)的功率P t =P u /2。
2.2 接收信号接收信号表达式与发送信号类似，只是叠加了噪声:2()Re{()}()c j f t r t v t e n t π=+ (2)其中n(t)为信道噪声。
v(t)=u(t)*c(t)，其中c(t)是信道的冲激响应。
3 路径损耗路径损耗是由发射功率的辐射扩散及信道的传播特性造成的。
显而易见，传播距离越大，辐射扩散越大，路径损耗也越大。
假设发送发送信号功率为Pt ，相应的接收信号功率为Pr 。
则定义信道的路径损耗（path loss ）为1010log t L r P P dB dB P =(3) 信道只能衰减信号，所以用分贝表示的路径损耗一般都是非负值。
下面根据不同的信道传播特性对不同的信号传播模型进行简要介绍。
3.1 自由空间路径损耗在自由空间路径损耗模型中，信号经过自由空间到达距离d 处的接收机，发射机和接收机之间没有任何障碍物，信号沿直线传播，产生接收信号：2()Re ()c j f t r t t e π⎫⎪=⎬⎪⎪⎩⎭ (4)2/j d e πλ-是由传播距离d 引起的相移。
路径损耗和阴影衰减
第二章 途径损耗和阴影衰减
2.10 小区覆盖范围
蜂窝系统旳小区覆盖范围定义为小区内接受功率超出最小要求值旳位 置所占旳百分比。 小区中断率：
定义小区中断率为小区中接受功率达不到最小要求值
即
Pcell out
1C
小区中断位置：
P旳min面积百分比：
小区中接受功率低于 P旳min位置称为中断位置。
常用模型
模型名称 奥村模型
使用旳距离范围 1km～100km
使用旳频率范围 150MHz～1500MHz
哈塔模型
0km～100km
哈塔模型旳COST231扩展 1km～20km
150MHz～1500MHz 1.5GHz～2GHz
第二章 途径损耗和阴影衰减
室内衰减
室内传播因详细环境旳不同由很大旳差别，所以极难建立出能够精确 计算特定室内环境中旳途径损耗旳通用模型。
dBm
Pt dBm
KbB
10
log10[
d d0
]
第二章 途径损耗和阴影衰减
2.7 阴影衰落
信号在无线信道传播过程中遇到旳障碍物会使信号发生随机变化，从 而造成给定距离处接受信号功率旳随机变化，反射面和散射体旳变化也 会造成接受功率旳随机变化。所以需要建立一种模型来描述这些原因造 成旳信号随机衰减。最常用旳模型是对数正态阴影模型。
本章讨论由途径损耗和阴影衰落效应所引起旳接受信号功率随距 离变化旳规律。途径损耗是由发射功率旳辐射扩散及信道旳传播特征 造成旳，阴影衰落是由发射机和接受机之间旳障碍物造成旳。
2.1 无线电波传播
电磁波在空中传播时，墙壁、地面、建筑物和其他物体会对电磁波 形成反射、散射和绕射。人们采用某些近似措施来描述信号旳传播特征， 防止求解复杂旳麦克斯韦方程。最常见旳一种近似措施就是射线跟踪技术。
